1 Referat despre termoizolatie la Tehologia Costructiilor Civile Industriale Profesor: BADEA Catalin Studentii:AN IV MPT GR. C-TII

2 Cuprins 1.Introducere termosistem Descriere Informatii tehnice si informatii privind tehnologia aplicarii Avantajele sistemului Elementele componente ale termosistemului Conditia de punere in opera Etape de punere in opera a sistemului de izolare termica Izolare termica Inertie termica,proiectie termica pe timp de vara 2.Termoizolatii din polistiren extrudat 3.Placi minerale izolatoare 4.Procedeu tehnologic de aplicare al sistemului termoizolant ARCO 5.Sistem de termoizolatie cu spuma poliuretanica 6.Sistem termoizolant cu polistiren expandat 7.Hidroizolatie si termoizolatie demisol 8.termoizolatie cu panouri ecologice Evotherm 9.Sistem termoizolant cu vata mineral bazaltica 10.Sistem termoizolant cu gips carton 11.Sistem termoizolant cu vopsea lavabila 12.Sistem termoizolant din pluta 13.Izolarea acoperisurilor 14. Izolare termica cu tencuiala termoizolanta Igrastop 15.Sistem termoizolant cu fibre de canepa 16. Sistem termoizolant si fonoizolant pentru pardoseli (Sistem Izopat- Perlit)

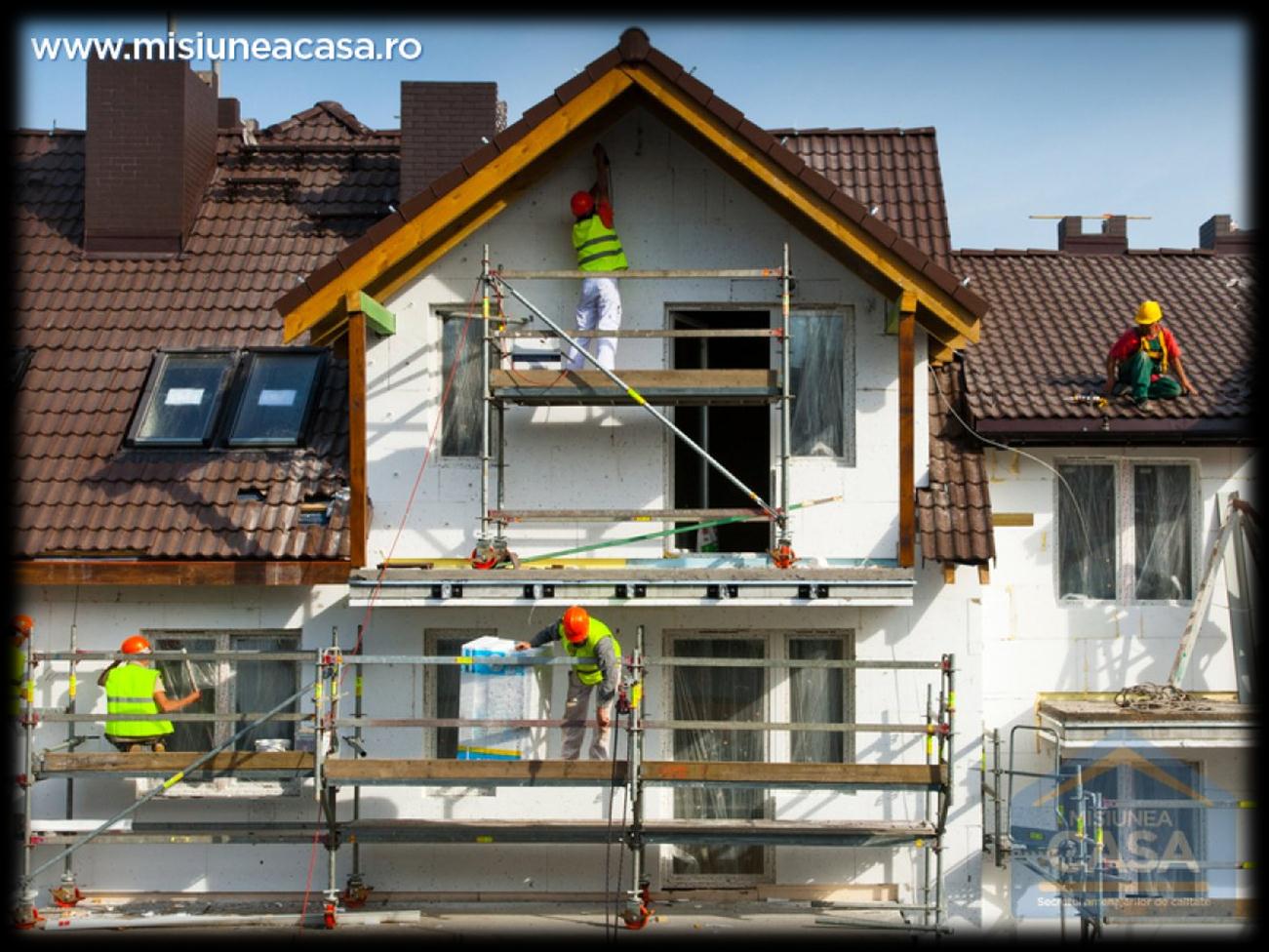

3 I.Introducere Descriere Termosistemul, este o solutie de izolare termica a constructiilor la exterior. Pentru a realiza acest lucru se imbraca cladirea cu un strat de polistiren de fatada F 16 sau polistiren extrudat, care se acopera cu un pachet armat de mortar sau cu vata minerala. Termosistemul,este o solutie de izolare termica a constructiilor la exterior. Elementele componente ale termosistemului 1.- mortar adeziv - este un mortar pe baza de ciment imbunatatit cu dispersii sintetice, utilizat pentru lipirea polistirenului de suport si ca strat de baza pentru aplicarea plasei de armare din fibra de sticla; 2.- placi din polistiren f 16de fatada - grosimea acestora se stabileste in functie de calculul termotehnic specific; 3.- plasa de armare din fibra de sticla - greutate specifica minim 145 g/m2; 4.- tencuiala de acoperire - este un mortar preamestecat in fabrica pe baza de var ciment. Contine pigmenti rezistenti la variatiile meteorologice si adaosuri de imbunatatire a calitatii si lucrabilitatii. In functie de granulatia tencuielii si modalitate 5.- profil pentru soclu; 6.- dibluri pentru polistiren 7-profil de colt cu plasa 8 -profil incepere tip u AVANTAJELE TERMOIZOLAȚIEI:

4 eliminarea pierderilor de căldură din spațiul locativ reducerea cheltuielilor pentru încălzire și îmbunătățirea clumatului hidrotermic interior eliminarea punților termice termoizolarea și finisarea suprafeței într-un sistem multiple posibilități de finisare: structuri și culori adaptarea grosimii termoizolației în urma calculelor termotehnice Polistiren expandat,extrudat 1.Polistiren extrudat,polistiren expandat, ignifugat pentru interior si exterior Izolarea termică Calculul termic al unui element de construcţie depinde de următorii parametri: Conductivitatea termică a materialului (λ) W/mK Caracteristică specifică fiecărui material în parte, exprimă calitatea acestuia de a tranmite căldura, fiind definită ca flux temic, exprimat în waţi, ce trece printr-un strat de material cu suprafaţa de 1m² şi grosimea de 1m, atunci când diferenţa de temperatură dintre cele două suprafeţe ale stratului în direcţia fluxului de căldură este de 1 Kelvin. Rezistenţa termică a elementului de construcţie R şi inversul ei, coeficientul de transfer termic U al elementului de construcţie

5 Indici ce iau în considerare fluxul termic raportat la aria de transfer termic şi la diferenţa de temperatură dintre mediile situate de o parte şi de alta a elementului respectiv. Pentru un strat al elementului: R= d / λ (m²k / W) reprezintă rezistenţa termică U= 1 / R(W / m²k) reprezintă coeficientul de transfer termic Simplificând modul de determinare, indicele R (U) al unui element de construcţie depinde de suma indicilor R ai straturilor de materiale din care este alcătuit elementul respectiv, precum şi de influenţa unor eventuale straturi de aer. Cu cât valoarea rezistenţei termice este mai mare, elementul este mai bun izolant din punct de vedere termic. În reglementările în vigoare din România este normată rezistenţa termică minimă specifică R'min a elementelor anvelopante ale clădirii, indice care ia în considerare punţile termice posibil prezente în sistemele constructive Dintre acestea sunt de menţionat: Pereţi exteriori 1,40 Planşee peste ultimul nivel sub terase sau poduri 3,00 Planşee peste subsoluri neîncălzite şi pivniţe 1,65 Planşee peste bovindouri, ganguri de trecere 4,50 Plăci peste sol (peste CTS*) 4,50 Plăci la partea inferioară a subsolurilor încălzite 4,80 Pereţi exteriori la subsoluri încălzite (sub CTS*) 2,40 *CTS = cota terenului sistematizat Grosimea termoizolaţiei depinde de caracteristicile tuturor straturilor. Pot exista situaţii unde sunt necesare rezistenţe termice sporite faţă de de cele minime normate.

6 2. Higrotermică Controlul vaporilor de apă Straturile termoizolante trebuie să ţină seama şi de difuziune, adică de tendinţa de echilibrare a presiunilor parţiale diferie ale vaporilor de apă, din aerul din spaţiile încălzite,faţă de spaţiile neîncălzite sau faţă de aerul din exterior. Datorită difuziunii, umiditatea circulă prin elementele de construcţie spre mediile cu temperaturi mai scăzute, apărând pericolul de condens. Compunerea de elemente trebuie aleasă atent funcţie de comportamentul acestora la difuzia vaporilor de apă. Din acest punct de vedere atât polistirenul expandat EPS cât şi polstirenul extrudat XPS se comportă bine din punct de vedere al rezistenţei la difuzia vaporilor de apă. Sensibilitatea la apă Evitarea pericolului de condens impune ca termoizolaţiile să nu fie sensibile la umezeală. Comportarea foarte bună şi din acest punct de vedere a polistirenului extrudat XPS (absorbţie prin imersie de max 0,5%), face posibilă utilizarea plăcilor XPS în contact permanent cu umezeala, la terase inversate, sau în contact cu pământul. Inerţia termică, protecţia termică pe timp de vară. Inerţia termică apare ca urmare a capacităţii anumitor materiale de acumulare a căldurii în exces, ceea ce duce la amortizarea variaţiilor de temperatură dintre interior şi exterior. Calculul protecţiei termice este o sarcină de proiectare complexă, care are în vedere întreaga clădire (pe lângă structura pereţilor şi a acoperişului trebuie luate în calcul poziţia, orientarea, suprafeţele vitrate, culorile expuse soarelui, stocarea căldurii în interior,etc). Aceleaşi caracteristici trebuie luate în calcul şi pentru perioadele reci. Continuitatea termoizolării punţi termice (reci) Se recomandă ca straturile termoizolante să fie continue, evitându-se astfel posibilitatea formării punţilor termice (reci), locuri unde poate apare condens. Polistiren extrudat DOW

7 ROOFMATE SL-A pentru izolarea acoperişurilor, izolarea pardoselilor şi structurilor situate la subsol, izolarea fundatiilor SHAPEMATE GREC-A cu suprafaţǎ rugoasǎ pentru izolarea pereţilor, a soclurilor şi pentru prevenirea punţilor termice STYROFOAM, spuma albastrǎ de polistiren extrudat (XPS) este un material izolant special de înaltǎ performanţǎ, dezvoltat de DOW din Datoritǎ tehnologiei de producţie prin extrudere, panourile au o structurǎ uniformǎ din celule închise (fotografia prezintǎ celulele cu o mǎrire de 25 ori). Aceastǎ structurǎ de celule închise oferǎ un numǎr de caracteristici tehnice speciale şi avantaje ale izolaţiei: -valoare scǎzutǎ a conductivitǎţii termice, pe termen lung; -rezistenţǎ mecanicǎ excelentǎ, -lipsa capilaritǎţii, -rezistenţǎ ridicatǎ la umezealǎ, -rezistenţǎ la cicluri îngheţ-dezgheţ, -durabilitate ridicatǎ, -rezistenţǎ înaltǎ la difuzia vaporilor, -greutate redusǎ şi uşurinţǎ în manipulare, -uşor de tǎiat cu unelte simple, -rezistent la deteriorare sub acţiunea rǎdǎcinilor, -curat, inodor şi neiritant pentru piele. Aceste proprietǎţi permit instalarea produselor STYROFOAM, fǎrǎ protecţie împotriva umiditǎţii în sisteme speciale de izolaţie, cum ar fi acoperişuri plane inversate, izolarea pereţilor exteriori ai subsolurilor, izolarea pardoselilor de beton, izolarea globalǎ împotriva frigului a clǎdirilor şi a obiectivelor de inginerie civile. Avantajele utilizǎrii izolaţiei STYROFOAM sunt evidente pentru proiectanţi, antreprenori şi proprietari de clǎdiri:

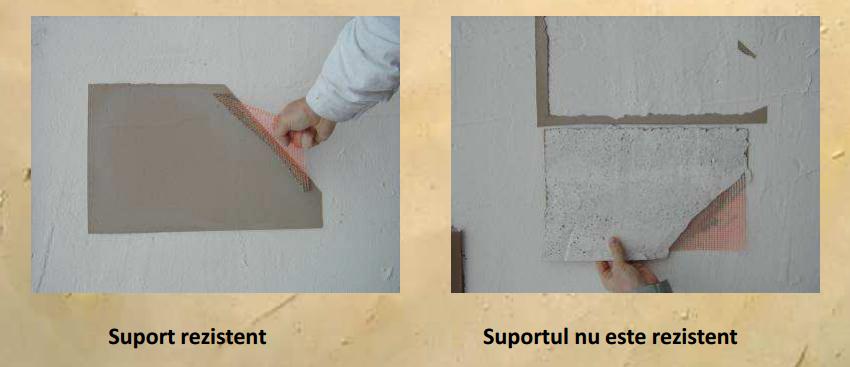

8 Valoare înaltǎ a performanţei izolaţiei termice pe toatǎ durata de viaţǎ a construcţiei. Soluţie pe termen lung, sigurǎ şi fiabilǎ şi atunci când izolaţia este plasatǎ pe latura externǎ a clǎdirii în condiţii climatice severe, expusǎ direct umezelii şi efectelor de îngheţ-dezgheţ. Dow a dezvoltat o serie de produse de izolaţie, finite, proiectate special pentru a corespunde diverselor cerinţe în aplicaţii variate: Proprietăţi tehnice:roofmate SL-A Rezistenţa termică / Conductivitate termică 40 mm ΕΝ m2/kw W/mK 1,15 0, mm ΕΝ m2/kw W/mK 1,45 0, mm ΕΝ m2/kw W/mK 1,75 0, mm ΕΝ m2/kw W/mK 2,00 0, mm ΕΝ m2/kw W/mK 2,30 0, mm ΕΝ m2/kw W/mK 2,78 0,036 Reacţia la foc Clasificare la foc EUROCLASS ET1 Proprietăţi mecanice: Rezistenţa la compresiune EN 826 Symbol kpa CS(10\Y300 Rezistenţa la compresiune valoare proiect. la sarcini termen lung EN 1606 Symbol kpa CC(2/1.5/50)130 Absorbţia de apă:imersiune EN Symbol Vol.-% WL(T)0,7 Deformaţie liniară: La temperatura specificată, umiditate relativă (23 C, 90%) şi deformare <2% EN 1604 Symbol % DS(TH)

9 La temperatura şi deformarea specificate EN1605 Symbol % DLT(2)5 Dimensiuni: Lungime 1250 mm Lăţime 600mm Grosime 40, 50, 60, 70, 80, 100mm LIPIREA PLĂCILOR DE POLISTIREN Lipirea plăcilor de polistiren se poate realiza prin: -mortar uscat -spumă pentru lipire polistiren Încorporarea plasei de fibră de sticlă și uniformizarea suprafetei se realizeaza cu mortar uscat. DIBLURI DE FIXARE Au rol de ancorare suplimentară a termoizolației pe pereți de beton,zidărie din cărămidă și BCA. PLASĂ DIN FIBRĂ DE STICLĂ Reprezintă stratul de armare și are rol de a împiedică formarea fisurilor cauzate de tensiunile termice și de a prelua din eforturile care solicită învelișul clădirii.plasa din fibră de sticlă cel mai utilizat are densitatea de 145 g/m² și este disponibil în role de 1m x 50ml. PREGĂTIREA SUPRAFEȚELOR: suportul nu trebuie să fie friabil sau cu tendință de desprindere suportul trebuie să fie curat, uscat și desprăfuit

10 neplaneitățile de până la 10 mm pot fii preluate de stratul de adeziv folosit la lipirea plăcilor de polistiren, iar la neplaneitate mai mare de 10 mm este recomandată tencuirea se va evita umizirea ulterioară a stratului suport. Plăcile termoizolante se vor aplica numai pe suport uscat aplicarea se va realiza la o temperatură (a suportului și a mediului înconjurător) de 8 25 C. Nu se recomandă aplicarea pe ploaie și soareputernic. TESTAREA SUPRAFEȚEI DE SUPORT: LIPIREA PLĂCILOR DE POLISTIREN: Aplicarea adezivului se face în funcție de gradul de denivelare a suprafețelor: Lipire pe contur: pentru surafețe foarte denivelate, adezivul se aplică în grosime de 2-3cm,pe marginile marginile plăcilor,pe cca.. 5cm.. lățime și în mijloc în 3 puncte

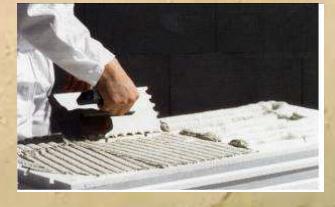

11 Lipire continu: pentru suprafețe relativdrepte, adezivul se aplică uniform cu gletiera zințată de 10 mm.în grosime de 5mm. Aplicarea placilor de polistire: Aplicarea se realizeaza: întodeauna de jos în sus plăcile vor fi așezate țesut atât în câmp cât și la colțurile clădiri se vor aranja plăciile strâns, fără rosturi pentru a împiedica împiedica alunecarea plăcilorse vor folosi cleme de fixare se va verifica planeitatea suprafețelor rosturile dintre plăci de peste 2 mm., rezultate datorită abaterilor dimensionale ale plăcilor vor fi astupate cu straifuri (pene) din polistiren

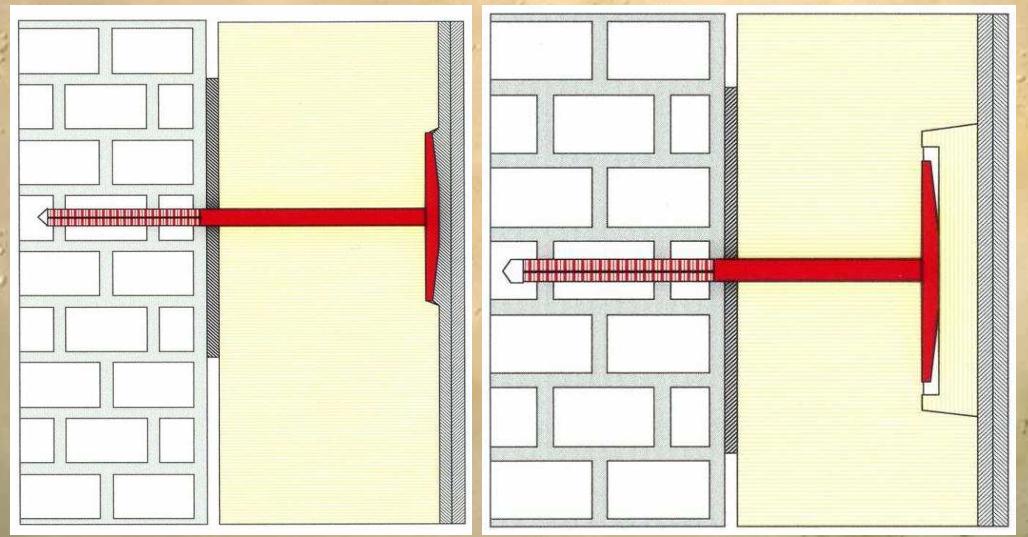

12 rosturile < de 4 mm pot fi închise cu spumă poliuretanică Dibluirea se poate realiza în două tipuri: -la intersecție -în 3 puncte Se recomandă folosirea a min. 5-6 dibluri / m² Dibluirea la intersecție,constă în dibluirea tuturor punctelor de intersecție dintre rosturile verticale cu cele orizontale(rosturile în T) și câte un diblu în mijlocul fiecărei plăci.

13 Dibluirea în 3 puncte constă în aplicarea a câte 3 dibluri pe placă. Distanța diblurilor față de marginea plăcilor, se va determina astfel încât sub fiecare diblu să se găsească mortar adeziv. Alegerea diblurilor Se va face în funcție de tipul materialului din care este alcătuit peretele: zidărie plină, sau cu goluri, beton, erc. La zidăria din cărămidă cu goluri sau blocuri

14 ceramice trebuie ca zonele de ancorare a diblului să depășească grosimea peretelui exterior al cărămizii. Pentru pereți care nu pot fi încadrați în cei descriși mai sus este necesară efectuarea unor teste de smulgere. Pentru suporturile suporturile din BCA sau lemn,se recomandă recomandă folosirea unor dibluri speciale,ce se montează prin înșurubare. Numărul diblurilor În general este necesar un număr de minim 6 dibluri/m². regula este valabilă pentru clădirile cu o înălțime < 50 m și/sau viteza a vântului de max. 135km/h. În afara acestui domeniu este necesară o confirmare din partea proiectantului. APLICAREA PLASEI DIN FIBRĂ DE STICLĂ:

15 După întărirea adezivului se va face o șlefuire, urmată de curățarea zonelorde îmbinare (rosturile) dintre plăci.adezivul se întinde cu ajutorul unui gletuitor din oțel inoxidabil (cu dinți de 10 mm), iar plasa din fibră de sticlă se înglobează în adezivul proaspăt, având grijă să nu facă cute (pliuri), iar fășiile de plasă să fie suprapuse pe minim 10cm.. Înglobarea Înglobarea plasei din fibră de sticlă se face la ½-⅔ din grosimea grosimea adezivului aplicat. La colțuri se vor folosii profile din aluminiu cu plasă, având grijă ca aripile de plasă din fibră de sticlă să fie complet înglobate în adeziv. Fășiile de plasă să fie suprapuse pe minim10 cm. Aplicarea plasei din fibră de sticlă se va face ud în ud (în proaspăt). Înaintea aplicării straturilor de finisaj, adezivul va fi lăsat la uscat minin 7 zile.

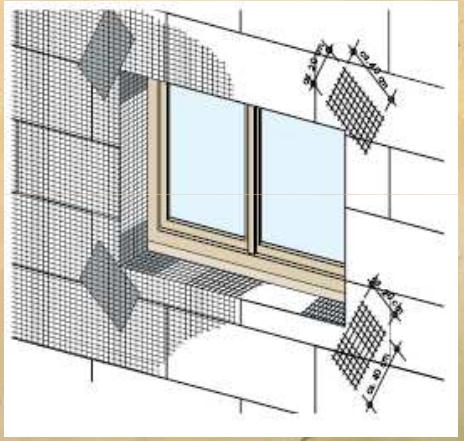

16 La colțurile ferestrelor și a ușilor, înainte de armarea generală, se va executa o armare în diagonală cu straifuri de plasă din fibră de sticlă, cu dimensiunile minime de20 cm x 40 cm.

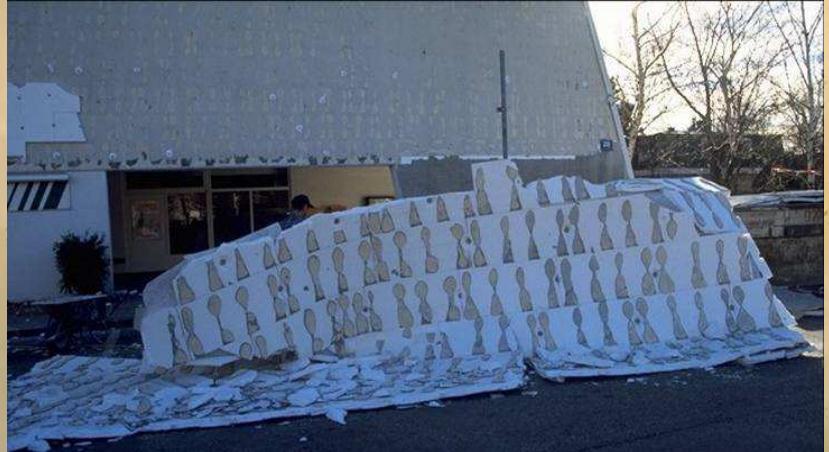

17 Greseli de aplicare:

18

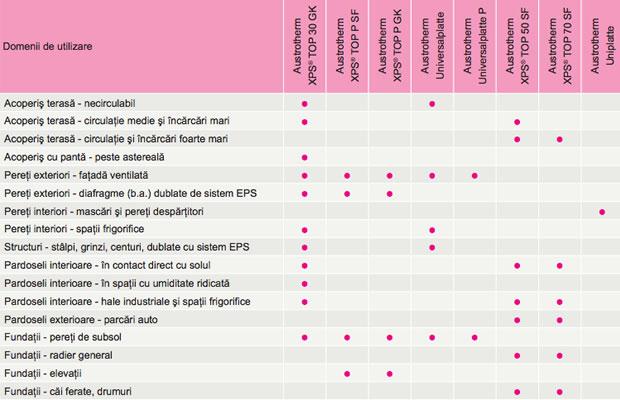

19 Termoizolatii din polistiren extrudat Polistirenul extrudat Austrotherm XPS TOP asigură o termoizolaţie eficientă de la subsol până la acoperiş, acolo unde sunt încărcări mecanice extreme şi grad mare de umiditate. Cu polistirenul extrudat Austrotherm XPS TOP se obţin rezultate ideale în cazul termoizolaţiilor la pereţii de subsol, la socluri, planşee, terase, sub radierul de fundaţie, în încăperile umede etc. Termoizolarea soclurilor, a subsolurilor neîncălzite, a pardoselilor pe sol şi a fundaţiilor sunt criterii de calitate ce nu trebuie pierdute din vedere. În vederea reducerii consumului energetic, se recomandă evitarea zonelor neizolate termic. Polistirenul extrudat Austrotherm XPS TOP zpoate fi pus în valoare cu rezultate optime datorită comportării sale foarte bune în medii umede şi a rezistenţei sporite la încărcări mecanice. Izolaţia soclurilor se realizează atât pe exterior cât şi pe interior, pentru a reduce pierderile de căldură prin elementele aflate în contact cu solul. Se recomandă termoizolarea tuturor pardoselilor aşezate pe sol, chiar şi în subsoluri, dacă acestea sunt încălzite. Modele de polisitiren extrudat Austrotherm: Polistiren extrudat Austrotherm Uniplatte Plăci din polistiren extrudat, acoperite cu un mortar modificat de răşină sintetică şi armate cu plasă din fibră de sticlă pe ambele feţe. Datorită excepţionalei rezistenţe la apă, la îngheţ şi la presiune şi a gradului înalt de izolare termică, plăcile Austrotherm Uniplatte sunt ideale pentru multiple aplicaţii: placări de pereţi şi pardoseli în camere umede sau uscate, execuţia de căzi de baie încastrate, rafturi, trepte, bazine de apă, cuve, placări circulare, pereţi despărţitori pentru duşuri sau toalete, izolarea ţevilor de scurgere, izolarea pardoselilor de lemn sau a construcţiilor cu cadre de lemn şi altele. Modele de plăci Austrotherm Uniplatte : plăci drepte elemente pentru zone curbe elemente de mascare în formă de L elemente de mascare în formă de U elemente de mascare pentru căzi de baie

20 elemente pentru pardoseli de duş elemente pentru pereţi cabină de dus Polistiren extrudat Austrotherm Universalplatte P Plăci striate din polistiren extrudat pentru faţade ventilate şi pereţi de subsol porozitate închisă foarte bune calităţi termoizolante produs ecologic forma contururilor laterale: muchii drepte (GK), culoare roz dimesiuni placă: 1250 x 600 mm suprafaţă utilă: 0,75 m2 conductivitate termică de calcul: 20 mm: λc = 0,037 W/mK

21 Polistiren extrudat Austrotherm XPS TOP 70 SF si Polistiren extrudat Austrotherm XPS TOP 50 SF Plăci netede din polistiren extrudat pentru acoperişuri terasă circulabile, pardoseli în contact direct cu solul, pardoseli la hale industriale şi spaţii frigorifice, parcări auto, fundaţii - radier general, căi ferate, drumuri. porozitate închisă foarte bune calităţi termoizolante excepţională rezistenţă la compresiune produs ecologic forma contururilor laterale: cu falţ (SF), culoare roz dimesiuni placă: 1265 x 615 mm suprafaţă utilă: 0,75 m2 rezistenţă la compresiune (tasare 10%): CS(10/Y) kpa (50 t/m2) conductivitate termică de calcul: mm: λc = 0,035 W/mK mm: λc = 0,036 W/mK mm: λc = 0,038 W/mK Polistiren extrudat Austrotherm XPS TOP P GK Plăci striate din polistiren extrudat pentru faţade ventilate, diafragme (b.a.) dublate de sistem EPS, pereţi de subsol şi elevaţii la fundaţii. porozitate închisă excelentă aderare a adezivului şi a tencuielii subţiri foarte bune calităţi termoizolante forma contururilor laterale: muchii drepte (GK), culoare roz dimesiuni placă: 1250 x 600 mm suprafaţă placă: 0,75 m2

22 rezistenţă la compresiune (tasare 10%): mm: CS(10/Y) kpa (20 t/m2) mm: CS(10/Y) kpa (30 t/m2) conductivitate termică de calcul: mm: λc = 0,035 W/mK mm: λc = 0,036 W/mK mm: λc = 0,038 W/mK Polistiren extrudat Austrotherm XPS TOP P SF Plăci striate din polistiren extrudat pentru faţade ventilate, diafragme (b.a.) dublate de sistem EPS, pereţi de subsol şi elevaţii la fundaţii. porozitate închisă excelentă aderare a adezivului şi a tencuielii subţiri foarte bune calităţi termoizolante forma contururilor laterale: cu falţ (SF), culoare roz dimesiuni placă: 1265 x 615 mm suprafaţă utilă: 0,75 m2 suprafaţă placă: 0,75 m2 rezistenţă la compresiune (tasare 10%): mm: CS(10/Y) kpa (20 t/m2) mm: CS(10/Y) kpa (30 t/m2) conductivitate termică de calcul: mm: λc = 0,035 W/mK mm: λc = 0,036 W/mK Polistiren extrudat Austrotherm XPS TOP 30 GK Plăci netede din polistiren extrudat pentru acoperişuri terasă, acoperişuri cu pantă (peste astereală), faţade ventilate, diafragme (b.a.), pereţi interiori la spaţii frigorifice, structuri, pardoseli interioare, pereţi de subsol.

23 porozitate închisă excelente calităţi termoizolante produs ecologic prelucrare uşoară forma contururilor laterale: muchii drepte (GK), culoare roz dimesiuni placă: 1250 x 600 mm suprafaţă placă: 0,75 m2 rezistenţă la compresiune (tasare 10%): CS(10/Y) kpa (30 t/m2) conductivitate termică de calcul: mm: λc = 0,035 W/mK mm: λc = 0,036 W/mK Domenii de utilizare a termoizolatiilor:

24 De reţinut: Fiecare etapă de construcţie - inclusiv termoizolarea cu polistiren extrudat Austrotherm XPS TOP- se supune normelor specifice în construcţii. Polistirenul extrudat Austrotherm XPS TOP nu este rezistent la radiaţii UV; vor fi luate măsuri speciale de protecţie. Polistirenul extrudat Austrotherm XPS TOP este afectat de căldura radiantă, pentru o exploatare îndelungată, temperatura limită de 70 C nu trebuie în niciun caz depăşită. Foliile transparente sau de culoare închisă şi geotextilele pot favoriza acumularea căldurii, ceea ce poate provoca deformarea plăcilor de polistiren extrudat. În cazul în care polistirenul extrudat Austrotherm XPS TOP intră în contact cu materiale care conţin substanţe volatile, se pot produce defecte prin dizolvare. La utilizarea adezivilor, va fi verificată compatibilitatea lor cu spuma de polistiren. Polistirenul extrudat Austrotherm XPS TOP se montează după regulile recunoscute de nivelul tehnic actual. La montaj se va ţine cont de condiţiile specifice locale, în special din punctul de vedere al fizicii construcţiilor. Polistirenul extrudat Austrotherm XPS TOP nu conţine hidrocarburi de fluor sau clor complet halogenate (FCKW), conform Ordonanţei Ministerului Federal al Mediului, Tineretului şi Familiei. Conformitate: SR EN Certificat de conformitate pentru produsele din polistiren extrudat XPS (denumire generică) realizate în România: 1840-DPC- 99/91/EC/

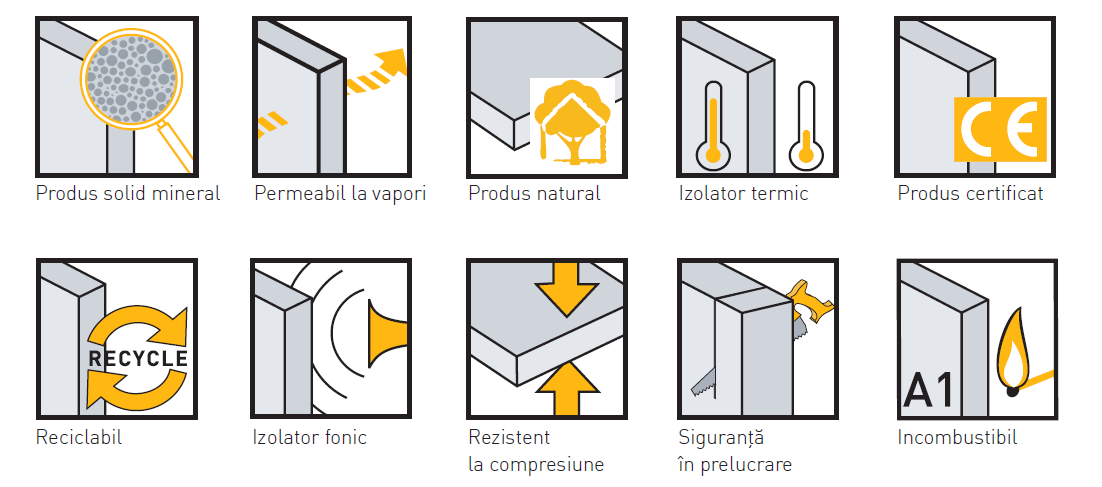

25 PLACI MINERALE IZOLATOARE IZOLAREA PLAFOANELOR LA GARAJE ȘI SUBSOLUR A. Plăci minerale Placile minerale sunt ecologice si reunesc o multitudine de proprietăți, unele dintre ele fiind nemaiîntâlnite la alte materiale termoizolatoare. omogenitate izolare termică ridicată incombustibilitate nedeformabil în timp permeabilitate la vapori capilaritate activă ecologic Compoziție: Plăcile minerale sunt fabricate printr-un proces ecologic cu consum redus de energie, folosind ca materii prime: var, nisip, ciment și vapori de apă sub presiune. Costurile ridicate ale energiei impun nevoia unei termoizolaţii eficiente şi ecologice.

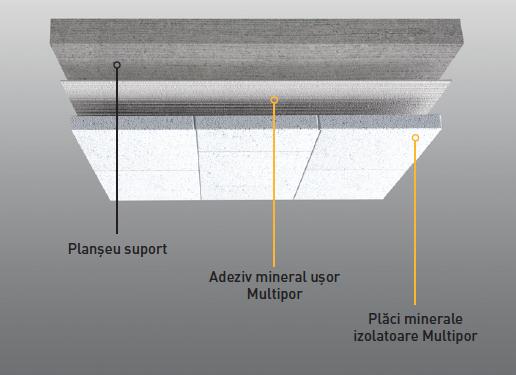

26 Tavanele parcărilor subterane sau ale subsolurilor sunt, de obicei, slab izolate motiv pentru care o cantitate semnificativă de căldură este irosită, rezultând un climat rece și neplăcut. Clădirile moderne, impun folosirea unor metode de construire care să includă o izolare termică eficientă. Sistemul bazat pe plăci minerale izolatoare ocupă o poziție de referință în categoria termoizolațiilor prin eficiență, versatilitate și abordarea inovativă pe care o aduce un produs complet mineral într-o formulă unică. Pornind de la conceptul betonului celular autoclavizat, plăcile minerale izolatoare sunt un produs mineral solid realizat din materii prime naturale (nisip, var, ciment, agent de expandare și apă) printr-un proces complex și foarte bine controlat. Caracterizat prin siguranță în planificare, proiectare și desfășurarea controlată a transferurilor higrotermice în utilizarea preconizată, această termoizolație întrunește cerințele fiecărui proiect prin economie, eficiență și sustenabilitate. Robuste și stabile dimensional, plăcile minerale izolatoare pot fi utilizate ușor, iar forma lor compactă și greutatea redusă sporesc viteza de lucru. Ușor adaptabile, sunt recomandate pentru izolarea suprafețelor mari verticale și orizontale sau a suprafețelor înclinate. Plăcile minerale izolatoare sunt lipsite de fibre, ceea ce face ca procesul de punere în operă sa fie unul confortabil.

27 De ce este necesară protecția plafoanelor la clădiri? Indiferent că vorbim despre plafonul de la subsolul sau garajul unei case particulare ori cel al unei parcări comune în clădiri mari: plăcile minerale izolatoare îndeplinesc atât cerințele energetice, cât și pe cele de comportare la incendii în condiții de siguranță și fiabilitate. Puse în operă, acestea reprezintă o soluție ecologică, cu impact redus asupra mediului, fapt atestat prin Certificatul de Calitate Natureplus și sunt recomandate pentru construcții verzi de către IBU (Institut for Bauen und Umwelt e.v. Institutul German pentru Construcții și Mediu). Izolarea plafoanelor în garaje și subsoluri : montaj prin lipire, economic și rapid suprafețele obținute sunt luminoase produs incombustibil clasa A1 produs mineral, fără fibre și fără agenți poluanți execuție simplă fără utilizarea obligatorie a diblurilor Izolare termică a plafonului de la subsoluri Volumul încalzit al unei clădiri se izolează termic nu doar vertical (prin pereți exteriori), ci și orizontal (terase planșeu superior, subsoluri planseu inferior). La momentul actual există o mulțime de clădiri locuite cu plafoane aferente subsolului neîncălzit care nu beneficiază deloc sau doar în mod precar de o protecție corespunzătoare pentru temperaturi scăzute și incendii. Locuitorii unor astfel de clădiri semnalează deseori senzația de picioare reci, fapt ce afectează semnificativ confortul personal. Simultan, costurile încălzirii sunt prea ridicate, pe măsură ce căldura din încăperi este pierdută prin planșeu spre zona rece din subsol. Pentru a remedia astfel de situații, folosirea plăcilor minerale izolatoare crește siguranța la foc și reduce costurile de încălzire. Simpla lipire pe tavan a unui strat de 100 mm de placa minerala permite realizarea unei economii de costuri de până la 10%. Meșteri cu experiență sau specialiști în renovări pot executa montajul rapid, ușor și economic, iar suprafețele suport în orice formă pot fi acoperite cu efort minim. Caracterul spornic al sistemului dat de forma practică (600mm x 500mm) și greutatea redusă specifică plăcilor minerale izolatoare, asociată cu lucrabilitatea excelentă a mortarul mineral ușor garantează o procesare rapidă.

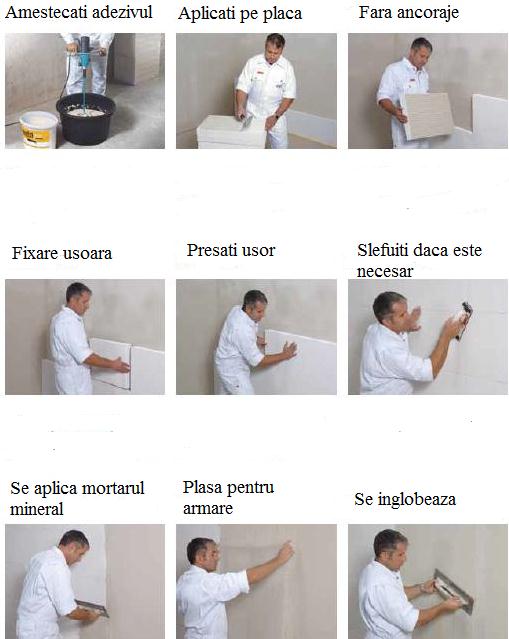

28 Izolare termică a plafonului de la garaje Locuințe multifamiliale, clădiri de birouri sau comerciale noi private de izolarea tavanelor de la garaje sunt cazuri de neconceput astăzi. Sistemul cu plăci minerale izolatoare reduce timpii de execuție și costurile, deoarece procesarea este rapidă, sigură și nu necesită prinderi mecanice. Suprafața rezultată oferă o atmosferă agreabilă în aceste spații. Prin utilizarea plăcii de șlefuit, plăcile minerale sunt ușor prelucrate la formatul dorit sau aduse la același nivel. Suprafața poate rămâne aparentă, iar zonele cu deteriorări mecanice, precum alveole de suprafață, se pot remedia cu ajutorul

29 mortarului mineral ușor. Acestea sunt câteva avantaje pe care alte materiale nu le pot oferi, așa cum este cazul materialelor cu fibre.

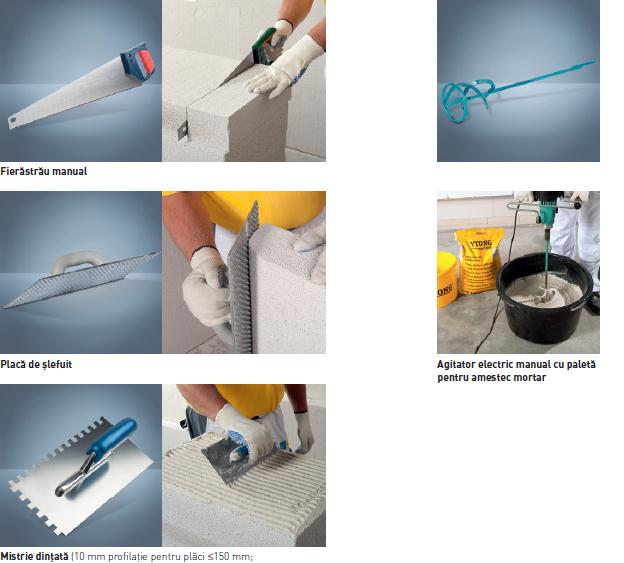

30 Montare

31 A. Adeziv mineral ușor pentru lipire, armare și finisare Este produsul esențial, perfect compatibil cu plăcile minerale și care vine în completarea acestui sistem. Cu o greutate mult redusă pentru o aplicare sigură, adezivul mineral ușor oferă o deosebită aderență, dar și izolare termică. Proprietăți adeziv: alb natural procesare ușoară aderență ridicată stabilitate dimensională randament în execuție impermeabilitate la apă permeabilitate la vapori rezistență la îngheț / dezgheț incombustibilitate B. Accesorii Plasa din fibră de sticlă pentru armare Dibluri pentru termosistem Găleata pentru măsurarea exactă a necesarului de apă. Profile de colţ sau de capăt

32 A. Unelte necesare prelucrării:

33 Procedeul tehnologic de aplicare al sistemului termoizolant ARCO 1. Obiect Prezentul caiet de proceduri stabileste principalele reguli privind: modul de punere in opera a sistemului termoizolant ARCO, verificarile referitoare la calitatea lucrarilor executate si responsabilitatile ce revin executantilor. 2. Aria de aplicare Procedura se refera la punerea in opera a termoizolatiei de fatada executata cu sistemul termoizolant ARCO, aplicat pe suport mineral, zidarie caramida, beton, BCA. 3. Prescurtari sistem = sistem termoizolant Arco cu polistiren expandat furnizor = Arcon Srl polistiren = polistiren expandat de fatada, rezistenta minima la compresiune 80 kpa / mc 4. Documente de referinta - C104/1-94 Normativ privind calculul coeficientilor globali de izolare termica la cladirile de locuit - ETAG Ghidul European de proceduri tehnice pentru termosistemele de fatada,sisteme compozite cu tencuieli decorative EOTA (European Organisation for Technical Approvals), Brussels - SR EN Produse termoizolante pentru cladiri. Produse fabricate din polistiren expandat EPS Specificatie 5. RESPONSABILITATI 5.1. Furnizorul Livreaza materialele de calitate si în cantitate corespunzatoare, cu documentele de

34 calitate aferente (certificat de calitate, declaratie de conformitate, standard european de produs). Asigura documentatia tehnica, necesara pentru punerea în opera a materialelor livrate. Asigura, la cerere, consilierea tehnica Beneficiarul Urmareste realizarea lucrarilor în conformitate cu prezenta procedura. 6. PROCEDURA 6.1. Descrierea sistemului termoizolant ARCO Sistemul termoizolant ARCO se bazeaza pe aplicarea placilor din polistiren expandat ignifugat de fatada ca strat termoizolant, fixate prin lipire cu un adeziv special pentru polistiren si mecanic cu ajutorul unor dibluri, finisat cu un strat protector hidrofug si de tencuiala subtire, realizat din materiale minerale cu liant acrilic, silicatic sau siliconic dupa caz. Se poate aplica pe toate suporturile minerale, caramida plina si cu goluri, BCA, pereti de beton prefabricat, tencuiala si alte suporturi minerale.în componenta sistemului termoizolant ARCO intra urmatoarele produse: a) Profilul de soclu, din aluminiu (otel inoxidabil), se monteaza la baza sistemului prin prindere mecanica cu dibluri, in pozitie orizontala, având rol de sustinere. Este prevazut cu lacrimar pentru scurgerea apei de ploaie asigurându-se astfel evitarea infiltrarii apei în zona soclului. b) Profilul de colt este un profil PVC, cu margini din fibra de sticla fiind utilizat la armarea suplimentara a muchiilor. Confera o rezistenta suplimentara la solicitari mecanice, previne aparitia fisurilor la colturile constructiei si asigura rectiliniaritatea muchiilor. Profilul de balcon cu picurator este un profil PVC cu o latura mai lunga cu rol de picurator, cu margini din fibra de sticla utilizat la armarea muchiilor superioare ale ferestrelor si a celor inferioare ale teraselor sau balcoanelor (colturi si muchii ale golurilor si intrândurilor). Confera o rezistenta suplimentara la solicitari mecanice si previne prelingerea apelor pluviale pe intradosuri, astfel evitându-se exfolierea

35 tencuielii suport si înghetarea apei pe perioada iernii pe fatada. c) Adeziv pentru spaclu mortar adeziv mineral permeabil la vaporii de apa si impermeabil la apa, utilizat atât la lipirea placilor termoizolante de fatada EPS 80, cât si pentru spacluirea acestora. ARCOFIX se poate utiliza pentru lipirea si spacluirea urmatoarelor sisteme: izolarea pe interior a peretilor; izolarea peretilor interiori a camerelor situate la mansarde; izolarea sub acoperis cu placi termoizolante, la reabilitarea termica a mansardelor; izolarea exterioara a fatadelor ventilate; izolarea acustica si termica a conductelor de aer cald, izolarea cu sisteme compozite finisate cu tencuieli decorative d) Placi termoizolante pentru fatada EPS 80, din polistiren expandat ignifugat, cu rezistenta la compresiune minim 80 kpa si conductivitate termica 0,037 W/mk. Placile au dimensiunea de 1000 x 500 mm având o abatere dimensionala de sub ±0,3%. Placile prezinta contractii reduse sub influenta factorilor climatici (maxim ±0,2%), fiind depozitate (dupa taiere) pentru detensionare conform specificatiilor producatorilor de materie prima. e) Diblurile sunt de tip DSH 10 K, având rolul de a asigura o ancorare mecanica suplimentara a placilor termoizolante de suport. Diblurile sunt realizate din material plastic, pentru a evita aparitia puntilor termice. Diametrul tijei este de 10 mm iar talerul are diametrul de 60 mm. Diblurile vor fi realizate din materiale plastic pentru evitarea aparitiei puntilor termice. Tija diblurilor va asigura ancorarea acestora în zid cu min. 45 3mm (pentru a obtine rezistenta la smulgere) iar adâncimea în zid a gaurii pentru diblu va depasi cu cca 10 mm lungimea de ancorare. Diametrul talerului diblului - 60 mm. Stabilirea lungimii diblului: adâncimea de ancorare + grosimea tencuielii + grosime adeziv de lipire + grosime termoizolatie.în general, pentru cladiri cu înaltimea mai mica de 50 m sau o viteza a vântului mai mica de 135 km/h, este necesar un numar minim de 6 dibluri/m2. Placile din polistiren extrudat XPS din zona soclului, se vor diblui de regula de la 30 cm deasupra nivelului terenului (peste zona de stropire). f) Plasa din fibra de sticla, este o tesatura din fibra de sticla cu strat protector de stirolbutadiena, având rol de armare a masei de spaclu care se aplica pe suprafata exterioara a placii de polistiren. Prin parametrii mecanici ridicati (rezistenta la rupere > 1500 N/5 cm si alungirea aferenta < 35 ), plasa confera sistemului o rezistenta suplimentara la eforturile de întindere rezultate din diferentele de temperatura,cicluri inghet-dezghet si solicitari mecanice ( lovituri, izbituri, etc.) ce apar la exterior.se recomanda utilizarea plasei din fibra de sticla de minim 145 gr / mp.

36 g) Grundul de amorsare (amorsa lichida pentru tencuiala decorativa), reprezinta un strat intermediar intre masa de spaclu si finisaj, menit sa asigure o aderenta sporita între acesta si finisaj, prevenind totodata aparitia eflorescentelor. h) Tencuiala structurata formeaza stratul decorativ al finisajului. Este un strat subtire de1,5 3 mm grosime, pe baza de granule de marmura si lianti de rasini sintetice dispersii acrilice, silicatice sau siliconice, dupa caz, cu rol de personalizare a fatadei cu structura si culoarea dorita. Este un finisaj hidrofob, lavabil si permeabil la vaporii de apa, astfel încât nu se pateze prin absorbtie la precipitatii sau stropire si sa previna formarea condensului. Are proprietati fizico-chimice si mecanice superioare: rezistenta la socuri, zgâriere, variatii de umiditate, agenti corozivi, raze ultraviolete si înghet-dezghet. Descrierea materialelor, compozitia, caracteristicile fizice, modul de preparare si punere în opera precum si alte specificatii sunt prezentate în fisele tehnice anexate prezentei proceduri Pregatirea suportului Caracteristici suprafata suport: suprafata suport (zidaria de BCA sau caramida, beton, tencuiala) trebuie sa îndeplineasca urmatoarele conditii: uscata, lipsita de praf, sa prezinte capacitate portanta, aderenta (fara pete de decofrol, ulei, vopsea, lacuri,etc.) Abateri admisibile: suprafata suport (zidaria de BCA, beton, tencuiala) trebuie sa îndeplineasca urmatoarele conditii de planeitate: Suprafata plana (±5 mm/m); Denivelarile pâna la 10 mm sunt preluate de adezivul de spaclu (la lipire); Pentru neregularitati mai mari de 10 mm este necesara realizarea în prealabil a unei tencuieli de uniformizare Conditii de începere a lucrarilor Verificari înaintea de începerea executiei. Înaintea de punerea în opera a sistemului definisaj exterior se vor încheia urmatoarele lucrari: - învelitori, terase, cornise, streasini, jgheaburi si instalatii de scurgere ale apelor pluviale; - montarea tocurilor tâmplariilor, solbancurilor si ferestrelor; - montarea instalatiilor exterioare a caror executie ulterioara poate afecta finisajul; - protejarea tâmplariilor si ferestrelor cu folie pentru a preveni stropirea sau patarea; - asigurarea împotriva soarelui si ploii prin montarea plasei de fatada, respectiv prelatelor la partea superioara a schelei. Conditii de temperatura: - sistemul de finisaj nu se aplica la temperaturi sub +50C, pe suport înghetat sau în cazde pericol de înghet la minim 24 de ore de la aplicare;

37 - se va evita punerea în opera a straturilor finale de finisaj atunci când temperaturile depasesc +350C si sub actiunea directa a razelor solare sau ploii Executarea propriu-zisa a lucrarilor a) Lipirea placilor termoizolante Pentru lipire se foloseste adezivul pentru spaclu ARCOFIX. Mod de livrare: mortar uscat, gata preparat în saci de 25 kg. Mod de preparare: se toarna continutul sacului (în stare pulverulenta) în apa curata (5-6,5 l apa / sac) si se amesteca cu mixerul pâna la obtinerea unei paste omogene; se lasa pasta în repaus 5 minute pentru maturare, dupa care se mai amesteca lent înca 2 minute. Prepararea se poate realiza si în betoniere, cu respectarea dozajului de apa si a timpilor de malaxare si maturare. - Punere în opera: Se monteaza profilul de soclu cu ajutorul diblurilor metalice la fiecare 30 cm. Abaterile de planeitate ale peretelui vor fi compensate prin intercalarea de distantiere între profil si perete, îmbinarile dintre profile se vor realize cu ajutorul pieselor de legatura. Suplimentar, profilul de soclu poate fi lipit cu adeziv pentru profile. Pentru sistemul de termoizolare la soclu se va utiliza polistiren extrudat si mortar adeziv special hidrofobizat. - Solutia de sustinere a placilor termoizolante din polistiren extrudat pentru soclu va fi adaptata modului de realizare a acestuia si a infrastructurii constructiei. - Stratul termoizolant, inclusiv stratul de protectie se va poza si la partea superioara a aticelor. - Mortarul adeziv pentru spaclu se aplica pe marginea placilor sub forma unui cordon perimetral cu o latime de cca 6 cm si în mijlocul placii, în min. 3 puncte interioare. Seva asigura o suprafata de contact cu suportul de minimum 40%. - Placile se cladesc de jos în sus, cu latura mai lunga asezata la orizontala. Primul rând de placi termoizolante se aseaza în profilul de soclu, prin miscari usoare de apasare. Se va evita alinierea rosturilor dintre placi cu rosturile de la ancadramentele de fereastra care sunt zone cu concentrari mari de eforturi - în zona colturilor ferestrelor nu vor fi realizate rosturi, placa trebuind sa depaseasca coltul golului, atât pe verticala cât si pe orizontala. - Placile se aseaza în siruri orizontale, cu rosturile tesute (inclusiv la colturile cladirii). - În rosturile dintre placi nu se va aplica adezivul pentru a nu forma punti termice. - Rosturile dintre placi mai mari de 4 mm se vor umple cu straifuri (pene) din polistiren. Rosturile mai mici de 2 mm pot fi închise cu spuma poliuretanica termoizolanta. - Placile pentru glafuri, intradosuri, buiandrugi, se aplica dupa montarea placilor de fatada.

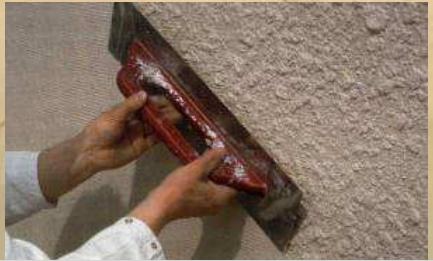

38 - Marginile placilor care depasesc colturile fatadelor se vor taia dupa min. 24 ore de la lipire. - Se verifica planeitatea la fiecare 2 m2 de izolatie termica aplicata. - Dupa întarirea adezivului de lipire se va face o slefuire a placilor în dreptul rosturilor. 5 b) Dibluirea Pentru asigurarea unei ancorari mecanice suplimentare placile termoizolante se dibluiesc, utilizând dibluri din material plastic de tip DSH 10 K, (trei dibluri /placa), la 24 de ore dupa lipirea placilor. La colturile cladirii se vor adauga min. 2 dibluri pe placa dispuse în interiorul unei fâsii cu latime de max. 40 cm de la muchie. Diblurile trebuie sa patrunda în zidaria de BCA min. 45mm, iar în beton 35 mm. Talerele diblurilor trebuiesc îngropate pâna la fata exterioara a placilor de polistiren. Adânciturile de la nivelul capetelor diblurilor se vor netezi cu adeziv pentru spaclu cu min. 12 ore înainte de spacluirea placilor termoizolante, pentru a preveni aparitia petelor din cauza absorbtiei diferite a diblurilor fata de masa de spaclu. - Se pot folosi 2 variante de dibluire: - Dibluirea tuturor punctelor de intersectie dintre rosturile verticale si cele orizontale si câte un diblu în mijlocul fiecarei placi - Câte 3 dibluri pe placa. Distanta diblurilor fata de marginea placilor se va alege astfel încât sub fiecare diblu sa se gaseasca mortar adeziv. c) Spacluirea si armarea Pentru spacluire se foloseste adezivul pentru spaclu iar pentru armare plasa din fibra de sticla. Dupa min. 24 de ore de la lipirea placilor de polistiren si min. 12 ore de la spacluirea capetelor diblurilor se face o slefuire a placilor de polistiren. Se asigura o planeizare suplimentara a suprafetei obtinute în urma placarii cu polistiren. Daca timp de doua saptamâni nu se aplica stratul de armare, placile vor trebui din nou slefuite si curatate de impuritati. Se aplica masa de spaclu adeziva cu spaclul cu dinti de 10 mm, apoi se pune în masa de spaclu proaspata, plasa din fibra de sticla în fâsii verticale, netezind cu latura neteda a spaclului întreaga suprafata. Grosimea minima a masei de spaclu armate este de 2 mm iar cea maxima de 4 mm. Fâsiile de plasa se suprapun lateral si longitudinal pe minim 10 cm. La colturile ferestrelor sau în alte zone unde pot aparea tensiuni ce pot provoca fisuri în zidarie, se recomanda aplicarea suplimentara, înainte de armarea generala, a unor straifuri din fibra de sticla prinse cu adeziv pentru spaclu, montate la 45o (20/40cm).

39 Plasa din fibra de sticla nu trebuie sa se mai vada dupa spacluire si trebuie sa fie pozata la mijlocul grosimii stratului adeziv.nu este admisa aplicarea masei de spaclu peste plasa din fibra de sticla aplicata direct pe suprafata de polistiren. La muchiile fatadei se recomanda aplicarea de profile din PVC cu plasa din fibra de sticla integrata. Stratul de masa de spaclu va sta la uscat min. 4 zile înaintea aplicarii finisajului sau pina la 7 zile in functie de conditiile meteo. Lacrimarele se realizeaza folosind profile speciale din PVC cu plasa cu picurator, care se monteaza înainte de armarea generala. Muchiile interioare se executa similar celor exterioare fara profil, cu minimum 10 cm suprapunere. Dupa întarire, masa de spaclu poate fi slefuita, având însa grija sa nu se deterioreze plasa din fibra de sticla. d) Aplicarea finisajului d1) Grundul Este folosit ca amorsa atât pentru tencuiala decorativa de fatada cât si pentru tencuiala de soclu. Mod de livrare: substanta lichida, gata preparata în galeti. Mod de preparare: se aplica ca atare dupa o amestecare lenta si uniforma cu mixerul, pâna la omogenizare (min. 4 minute). Punere în opera: peste adezivul de spaclu uscat, cu trafaletul cu blanita sau bidineaua, pe toata suprafata ce urmeaza a se finisa; dupa amorsare suprafetele trebuie sa aiba o culoare uniforma. Timpul de uscare: min. 24 de ore. d2) Tencuiala Mod de livrare: amestec fluid, de consistenta pastoasa,continut de granule cuartoase gata preparat, în galeti. Mod de preparare: se aplica ca atare dupa o amestecare lenta si uniforma cu mixerul, pâna la omogenizare (min. 5 minute). Punere în opera: tencuiala se întinde cu fierul de glet inoxidabil, de jos în sus, prin apasare energica într-un strat de cca. 2-3 mm. Dupa aplicarea tencuielii se va driscui cu miscari liniare verticale sau circulare cu o drisca din material plastic. Pentru evitarea aparitiei îmbinarilor în câmpul finisat se recomanda aplicarea continua pe fasii orizontale, în scara, de sus în jos. Primul câmp de finisaj se va executa de preferinta pe o parte a fatadei cu vizibilitate mai redusa. Echipele de lucru vor fi neaparat instruite în ceea ce priveste exigentele de aplicare ale materialului.

40 Timp de uscare: întarirea tencuielii are loc la aproximativ 24 ore de la punerea în opera, interval în care se vor evita atingerea, zgârierea si umezirea suprafetei Verificari: Verificari pe parcursul executiei: - Verificarea suportului. - Verificari pe faze de lucrari. - Verificari la receptia preliminara. 7. DOCUMENTE SI ÎNREGISTRARI - procese verbale de instruire, unde e cazul; - procese verbale de asistenta tehnica, unde e cazul; - procese verbale de receptie calitativa (tipizat), unde e cazul; certificate de calitate a materialelor (Produsele ARCO vor fi însotite de certificate de calitate la fiecare transa de livrare, puse la dispozitia constructorului de firma furnizoare.) Garantii Durabilitatea sistemului ARCO de izolare termica a fatadelor prezentat la punctul 2 este de 25 de ani în conditiile aplicarii în integralitate (toate produsele componente, fara exceptii) si punere în opera în conformitate cu prescriptiile cuprinse în fisele tehnice si prezentul caiet de sarcini. Masuri preventive (Precizarea normelor de protectia muncii, siguranta contra incendiilor etc., care trebuiesc respectate cu strictete pe tot timpul derularii activitatii conform normelor de protectia muncii si PSI in vigoare.)

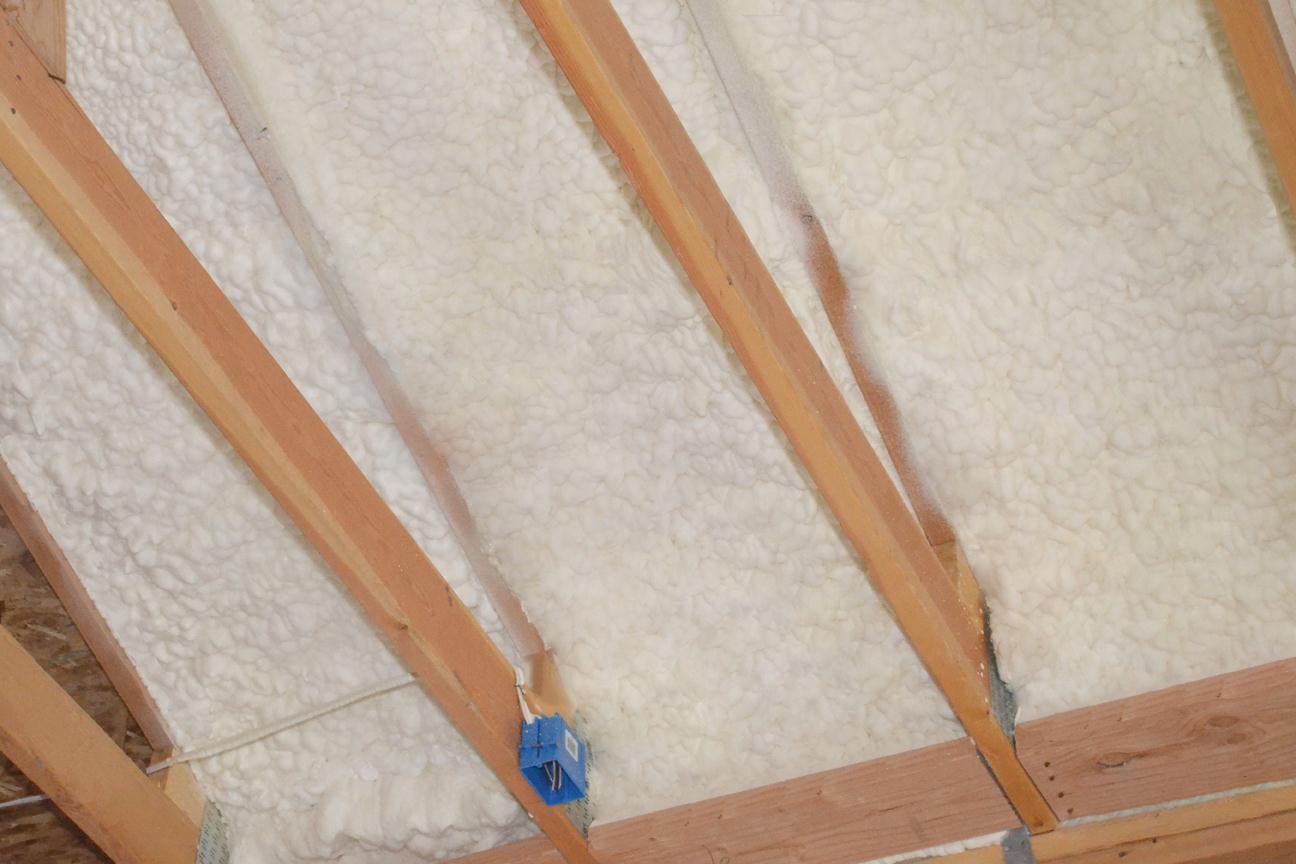

41 Sistem de termoizolatie cu spuma poliuretanica Spuma poliuretanica are multe utilizari, insa, cea mai comuna dintre acestea, este in termoizolare. Datorita proprietatii de a nu se topi sau dilata in contact cu temperaturile ridicate, aceasta este ideala pentru a umple atat spatiile goale dintre diferite elemente de sustinere, cat si pentru a izola suprafetele plane, asa cum sunt peretii sau pardoseala.este o alternativa superioara la polistiren sau vata minerala, cu ajutorul careia veti economisi spatiu, deoarece se aplica intr-un strat de 3 cm, doar pe una dintre suprafete (interioara sau exterioara).spuma poliuretanica rigida ofera o buna izolatie, hidroizolatie, plus un grad ridicat de fonoizolatie deoarece interiorul si exteriorul sunt separate printr-o anvelopa continua, fara punti termice. Solutie optima pentru termoizolatii, spuma poliuretanica are o conductivitate termica redusa, marind, astfel, eficienta energetica a tevilor, se aplica intr-un mod usor, nefiind necesara o pregatire prealabila a suprafetei, si poate umple spatiile greu accesibile, asa cum sunt cele dintre capriorii unei case.

42 Tipuri de spuma poliuretanica Exista tipuri diferite de spuma poliuretanica, in functie de duritatea si densitatea acesteia. Pentru fiecare dintre posibilitatile de utilizare ale acesteia, se recomanda o anumita densitate, dupa cum urmeaza: Spuma poliuretanica flexibila si cu densitate mica: aceasta se foloseste in industria mobilelor si a automobilelor, putand fi pusa pe materiale textile si alte materiale usor corozive. Spuma poliuretanica flexibila, folosita pentru termoizolare:de asemeni, aceasta se foloseste si in procesele de laminare, precum compresia sau transferul. Elestomeri semi-solizi: acestia sunt folositi pentru rolele de imprimare. Elestomeri cu densitate mica: cea mai deasa folosinta a acestora este pentru fabricarea incaltarilor. In termoizolare, se foloseste spuma poliuretanica ce are o densitate scazuta si o flexibilitate ridicata, astfel incat sa poata fi aplicata pe orice suprafata, indiferent de forma acesteia, ceea ce o recomanda in special pentru cladirile cu o arhitectura complexa.

43 Termoizolare cu spuma poliuretanica Sistemul de termoizolare cu spuma poliuretanica, are in vedere atat peretii exteriori, cat si cei interiori, ai unei constructii. De asemeni, ele se adreseaza si altor elemente, precum umplerea spatiilor dintre cadre, copertarea sapelor si a pardoselilor ceramice, a membranelor poliureice si a acoperisurilor. Spuma poliuretanica poate fi aplicata pe materiale precum ceramica, beton, metal, lemn, gips carton si plastic, in toate cazurile dand rezultate remarcabile in ceea ce priveste prinderea si marirea eficientei energetice. Avantajele unei termoizolatii cu spuma poliuretanica Avand un continut de 90% celule inchise in structura sa, spuma poliuretanica absoarbe sub 5% apa din volum, ceea ce o recomanda pentru exteriorul locuintei sau in spatiile umede. Aceasta asigura un coeficient termic ridicat. De exemplu, un strat de 5 centimetri de spuma poliuretanica ofera aceleasi rezultate ca si un strat de polistiren care are 10 centimetri. Datorita gradului ridicat de adeziune, aceasta poate fi folosita pe unele dintre cele mai dificile materiale. Ea termoizoleaza si se muleaza foarte bine pe

44 suprafete facute din gips carton, lemn, OSB, piatra, caramida, tencuiala, BCA sau beton. Creeaza o manseta peste suprafata pe care este aplicata, fara punti termice, astfel incat mediul exterior este foarte bine separat de cel interior. O termoizolatie cu spuma poliuretanica este recomandata in cazul in care nu se doreste o greutate suplimentara care sa apese pe cladire, aceasta fiind un material foarte usor. Se face o uniformizare termica, prin pulverizarea spumei poliuretanice, inchizandu-se toti porii existenti pe suprafata pe care aceasta este aplicata. De asemeni, nu sunt necesare alte materiale adezive. Ofera izolatie fonica de peste 20 decibeli, dar si impermeabilitate si izolatie termica. Garantie se acorda in functie de tipul aplicatiei de la 10 la 30 ani! Spuma poliuretanica rigida cu densitate de 30 kg/mc, îmbină termoizolarea superioară a mansardelor cu avantajele ridigizarii structurii cu pana la 200%, oferind acelasi coeficient termic ) pe intreaga suprafata. Putere ridicată de termoizolare: Cu un coeficient de transfer termic de 0,028W/m2K. Lipsa de sensibilitate termică garantează siguranţa maximă la aplicare; Spuma poliuretanica pulverizata inchide toti porii, indiferent de materialul de baza (caramida, beton, lemn) Izolare termica, fonica si hidro a mansardelor si acoperisurilor Permite respiratia stratului suport Suprafata poate fi ulterior, tencuita clasic sau placata cu Rigips Izolare termica si impermeabilizarea structurii printr-o singura operatiune Izolare fara imbinari Poate fi folosit atat pentru constructii noi, cat si la reabilitarea celor vechi Grosime redusa a izolatiei, cu factor de izolare ridicat Greutate redusa; prin aceasta nu se solicita suplimentar structura cladirii Rezistent la temperaturi cuprinse între -50 C si +100 C Rezistenta ridicata la imbatranire Prin acest sistem de izolatii fara bariere si punti de frig se realizeaza economii la energie de peste 40 %. Spuma poliuretanica reprezinta o alegere ideala pentru termoizolare, fiind o solutie economa si ecologica, pe termen lung. Termoizolarea cu spuma poliuretanica se poate face in: perete exterior:-termoizolatie interioara -termoizolatie exterioara sub tencuieala decorative

45 -termoizolatie exterioara intre peretii de zidarie -termoizolatie exterioara in spatele fatadei-cortina -termoizolatie interioara pentru pereti din cadre de lemn acoperis inclinat:-termoizolatie intre capriori -termoizolatie pe capriori -termoizolatie exterioara acoperisuri maive inclinate acoperis plan:-termoizolatii pe acoperisuri massive pline -termoizolatii pe acoperisuri industiale usoare plane planseu etaj:-termoizolatie planseu superior etaj pardoseala:-termoizolatie pardoseala cu incalzire prin pardoseala planseul subsolului:-termoizolatie planseu subsol constructii agricole:-termoizolatie interioara grajduri si constructii agricole

46 Exemplu termoizolare cu spuma poliuretanica Peretii exterior reprezinta deobicei cea mai mare suprafata exterioara a cladirilor, prin care caldura prin care caldura poate sa iasa fara piedici.spuma poliuretanica este aplicata in starturi,direct pe peretele curatat de praf, fara amorsa.pe stratul de material termoizolant se aplica un start de subtencuiala special ca suport de aderenta pentru tencuiala exterioara finala, decorative. Prinderea obligatoriei a termoizolatiei in dibluri sau aplicarea unui strat de tesatura, specifice sistemelor conventionale, nu sunt necesare in cazul spumei.

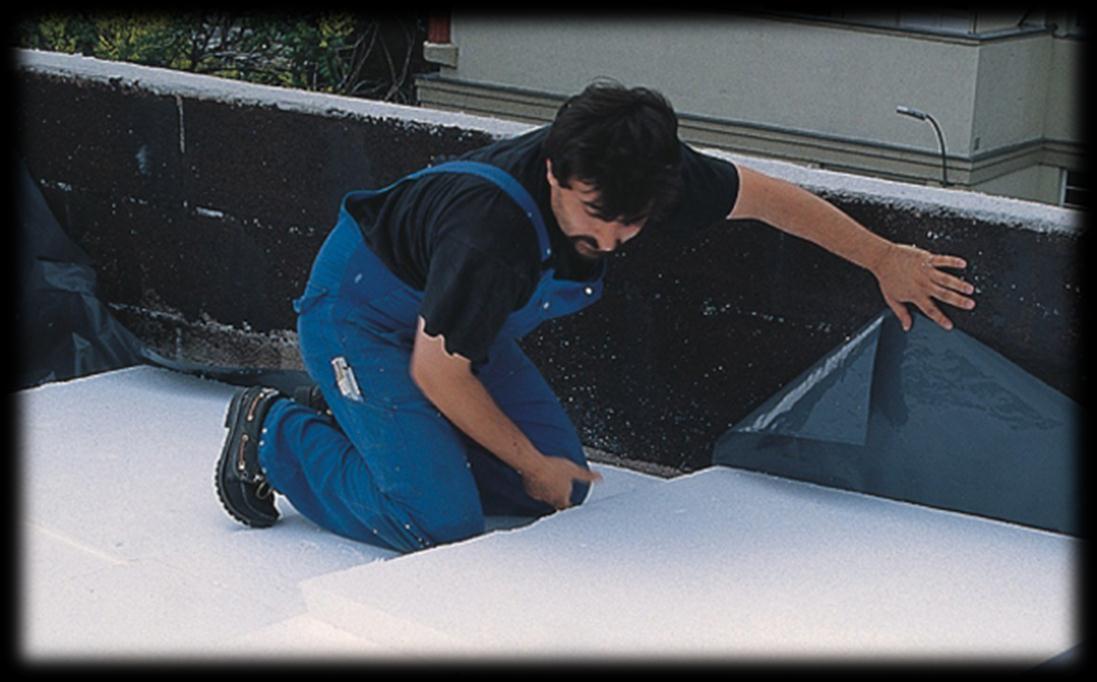

47 SISTEM TERMOIZOLANT CU POLISTIREN EXPANDAT Materialele necesare pentru realizarea sistemului de termoizolatie a cladirilor cu polistiren sunt: - Placi de polistiren expandat EPS sau extrudat XPS - Adeziv mineral pentru lipirea placilor de polistiren - Dibluri din PVC pentru fixarea placilor - Plasa de armare din fibra de sticla - Adeziv masa-de-spaclu pentru inglobarea plasei de armare si realizarea unei suprafete rezistente la socuri si intemperii, precum si suportul pentru finisarea finala (tencuiala decorative, zugraveala, etc.). Materialele complementare ce sunt recomandate a fi utilizate la punerea in opera a termosistemului sunt : - Profile de soclu profile profile de colt cu plasa - Cleme de fixare. Pasii de urmat in punerea in opera a acestui sistem sunt: Pregatirea suprafetei de lucru Suprafata-suport pe care se aplica termosistemul trebuie sa fie curata si neteda, neuniformitatile de pina la 2 cm pot fi corectate prin modul de aplicare a placilor de polistiren. Neuniformitatile ce depasesc 2cm trebuie corectate inainte de executia termosistemului. 2. Prepararea materialului Pentru lipirea placilor de polistiren se va utiliza un mortar-adeziv pentru polistiren de tipul Ceradez Thermofix PS-40. Mortarul-adeziv uscat, ambalat in saci de 25 kg, se hidrateaza cu cca 7 litri de apa si se amesteca energic pana se obtine o pasta omogena. Dupa 5-10 min se amesteca din nou.

48 Aplicarea produsului pe placa Adezivul se aplica pe conturul placii de polistiren in lungimea canturilor si in 5-6 puncte pe suprafata placii. Placile de polistiren se vor aseza sub forma de tesatura atat in camp cat si la colturile cladirii, folosindu-se numai placi intregi sau jumatati de placa. Rosturile dintre placile de polistiren mai mari de 2-3 mm vor fi inchise cu fasii de polistiren. In cazul unui suport perfect neted, se recomanda aplicarea mortarului-adeziv pe intreaga suprafata a placii, cu ajutorul unui spaclu cu dinti.

49 4. Fixarea pe perete Placile de polistiren se lipesc pe perete, prin apasare manuala, asigurand planeitatea si verticalitatea lor cu ajutorul bolobocului. Aplicarea diblurilor se face dupa intarirea adezivului de lipire, respectiv dupa ore. La dibluire se recomanda ingroparea talerului diblului in polistiren, astfel incat sa ajunga la acelasi nivel cu suprafata placii de polistiren. Lungimea diblurilor trebuie aleasa in functie de patrunderea diblurilor in perete (minim 30-40mm), la care se adauga grosimea stratului de termoizolatie. In privinta numarului de dibluri aplicate pe metrul patrat de termoizolatie, se recomanda un minim de 6 bucati/metru patrat. Diblurile se vor plasa la intersectia placilor si cate unul in centrul placii. Dupa dibluire, capetele diblurilor se vor spaclui cu adeziv. Armarea polistirenului de fatada se realizeaza cu plasa din fibra de sticla si adeziv masa-de-spaclu, de tipul Ceradez Thermomix PS-43. Inainte de aplicarea plasei de armare pe intreaga suprafata placata cu polistiren, se recomanda aplicarea pe diagonala a unor fasii de plasa de aproximativ cm, la colturile tuturor usilor si ferestrelor. Pentru muchii si colturi se recomanda aplicarea coltarelor cu plasa. In cazul in care nu se monteaza coltare cu plasa, plasa de fibra de sticla va trebui sa se monteze cu 15-20cm peste coltul cladirii, astel incat sa se suprapuna cu plasa de armare de pe celalalt perete. Pentru armare se va aplica cu o gletiera dintata un strat de masa-de-spaclu pe polistiren. In masa-de-spaclu proaspat aplicata se va ingloba plasa din fibra de sticla, avand grija ca aceasta sa fie bine intinsa (fara cute), suprapunand-o peste fasia alaturata cel putin 10 cm. Grosimea stratului de masa-de-spaclu ce acopera plasa trebuie sa fie de 1-3 mm.

50 5. Finisarea Dupa uscarea masei-de-spaclu se recomanda slefuirea suprafetei pentru nivelarea neuniformitatilor. In final, suprafetele pot fi driscuite, zugravite, vopsite sau grunduite si aplicata o tencuiala decorativa. Polistirenul expandat Polistirenul expandat poate fi folosit la constructiile noi si renovari, fiind disponibil sub forma de panouri cu grosimi de la 1 cm pana la 20 cm. Este utilizat in primul rand la exteriorul cladirii, dar si la termoizolarea mansardei. La ambele materiale grosimea influenteaza pierderile de caldura. Producatorii ofera izolatii cu grosimi diferite, asa ca va recomandam sa aveti grija ce cereti! Pentru termoizolarea fatadelor este recomandata folosirea exclusiva a polistirenului expandat cu grosimea de minimum 10 cm (cel mai uzual), iar orice cm in plus (pentru acelasi produs) la aceasta valoare face ca investitia sa fie mai rentabila pe

51 termen lung, fiind gresita decizia de a economisi prin reducerea grosimii placii de polistiren expandat. Insa va recomandam sa solicitati si valoriile conductivitatii termice, pentru ca pentru aceeasi grosime, acestea pot sa difere de la un produs la altul, fiind astfel si acesta un criteriu de selectie extrem de important. Datorita faptului ca este fabricat si depozitat in conditii speciale, acest tip de polistiren este un material stabil, contractiile lui fiind consumate in totalitate inainte de punerea in opera.. In functie de aplicatia dorita sunt disponibile o multitudine de tipuri de polistiren expandat. Astfel puteti folosi polistiren expandat pentru termoizolarea fatadelor, planseelor de pod sau intermediare si pentru termoizolarea mansardei. Concluzia specialistilor canadieni Una dintre proprietatile materialului este de a incetini transferul vaporilor din locuinta spre exterior. Tocmai de aceea este recomandat un panou perforat pentru a imbunatati ventilatia. Rezistenta materialului este de multe ori pusa sub semnul intrebarii, mai cu seama daca tencuiala aplicata peste el are o greutate prea mare. In acest caz termoizolatia poate ceda, cu atat mai mult cu cat este utilizat un adeziv de o calitate inferioara sau neadecvat. Ca si regula generala, trebuie sa stiti ca polistirenul expandat sau extrudat nu imbunatateste rezistenta structurii, dar nici nu o incarca, datorita greutatii sale reduse. Practica a demonstrat ca polistirenul expandat face fata cu succes si in cazul unei case amplasate intr-o zona cu umiditate crescuta. Ciupercile, bacteriile sau mucegaiul nu il afecteaza.

52 Foarte multi constructori sunt de parere ca intre placa de polistiren si zid sunt create conditiile favorabile aparitiei mucegaiului. Totusi, dupa ce o comisie de specialisti din Canada a initiat un studiu pe aceasta tema, teoria a fost pe deplin respinsa. Concluzia lor a fost ca permeabilitatea la vapori a materialului, daca acesta este montat la exterior, nu favorizeaza blocarea umiditatii intre placa de polistiren si zid, astfel neaparand nici mucegaiul. Utilizarea acestui tip de polistiren a devenit obisnuita in ultimii zece ani. In timp ce pretul multor materiale pentru constructii a fluctuat mult, costul polistirenului expandat a ramas constant. Odata montat nu va crea probleme estetice deoarece tencuiala nu permite asta. In ultima perioada, beneficiaza de tot mai mult succes un sistem constructiv bazat pe folosirea polistirenului expandat cu rol dublu: cofraj si termoizolatie. Structura de rezistenta este asigurata de panouri din beton armat turnate chiar in aceste prefabricate din polistiren expandat. Utilizarea sistemului reduce costurile constructiei datorita montarii lui rapide, insa calitatile acestui sistem vor trebui dovedite in timp.

53 Hidroizolatie si Termoizolatie Demisol Etapa 1 Info Pentru a proteja demisolul sau subsolul nostru de umezeala, igrasie etc trebuie sa il hidroizolam. In cazul unui demisol locuibil, asemanator acestui proiect, pentru un confort termic ridicat se impune si o termoizolare a peretilor. Hidroizolatia Exista numeroase tipuri de hidroizolatii pe piata: plecand de la cele pe baza de mortare hidroizolante, mortare osmotice (mortare cu agenti care patrund in capilaritatea betonului si il hidroizoleaza in toata masa lui), membrane bituminoase samd.

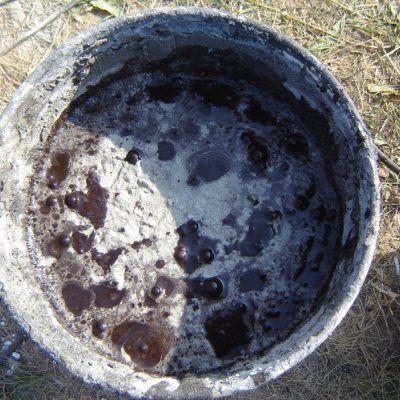

54 Eu am ales pentru demisolul meu o hidroizolatie clasica bazata pe membrana bituminoasa lipita la cald. Membranele bituminoase pot fi si ele la randul lor de mai multe feluri: membrane armate cu fibra de sticla, armate cu poliester, membrane autoadezive, membrane cu sau fara invelis de ardezie samd. In cazul meu s-a folosit o membrana armata cu poliester fara invelis de ardezie. Nu am utilizat o membrana cu invelis de ardezie deoarece acesta nu permite montarea ulterioara a termosistemului (placile de polistiren nu au aderenta foarte buna pe suprafata cu ardezie) Termoizolatia Pentru a termoizola demisolul am folosit un polistiren extrudat cu imbinare nut + feder. Nu se recomanda utilizarea polistirenului expandat la aplicatii subterane deoarece acesta prezina o rezistenta la compresiune si umiditate net inferioara polistirenului extrudat. Dupa montarea termoizolatiei am montat o membrana EPDM (cu "bule") care are rol de drenaj a apei de pe peretii demisolului direct in tubul de dren (realizarea drenajului o voi prezenta intr-un proiect DIY aditional).

55 Etapa 2 Aplicare Amorsa Bituminoasa Inainte de aplicarea amorsei bituminoase am luat in considerare urmatoarele aspecte: 1. Toate suprafetele vor fi curate, lipsite de praf si proeminente de beton 2. Pentru a nu creea tensiune in membrana bituminoasa la unghiul de 90 gr. format intre talpa de fundare si peretele demisolui (tensiune care poate duce in timp la fisuri ale membranei in acele zone) se impune realizarea unei mici "scafe" din mortar hidroizolant. Scafa din mortar am realizat-o astfel incat sa obtin o imbinare semirotunda intre perete si talpa de fundare. 3. Micile segregari ale betonului se vor repara inaintea aplicarii amorsei bituminoase

56 Amorsa bituminoasa utilizata se numeste Apla Hidrostop si am aplicat-o astfel: 1. Primul strat aplicat pe verticala, de sus in jos, intr-o proportie diluata conform indicatiilor producatorului 2. Stratul numarul 2 l-am aplicat nediluat, pe o directie orizontala, perpendicular pe stratul numarul 1 Etapa 3 Montare Membrana Bituminoasa Montarea membranei bituminoase s-a realizat la cald cu ajutorul unui arzator pe baza de gaz. 1. Am introdus un par de lemn prin mijlocul sulului de membrana (ma ajuta la derularea ei pe perete) 2. Am incalzit membrana uniform pe toata lungimea ei pana folia protectoare s-a topit. 3. Cu atentie am ridicat membrana pe perete pe suprafata incalzita. Actiunea s-a repetat: am incalzit membrana, am derulat-o pe perete, iar am incalzit -> iar am

57 derulat samd. La aceasta operatiune am avut grija sa derulez membrana perfect vertical. 4. Dupa lipire am presat membrana cu mana pentru a sigura o lipire suficient de buna. 5. Fasiile verticale au avut marginile suprapuse cu aproximativ cm. Dupa suprapunerea marginilor, acestea au fost etansate la cald cu flacara si o mistrie + un strat de amorsa bituminoasa Hidrostop. Pentru a efectua un sistem de hidroizolatie "sanatos", am ales sa aplic doua straturi de membrana bituminoasa. Ambele straturi au fost aplicate conform explicatiilor de mai sus cu o singura diferenta la stratul numarul 2: Stratul numarul 2 l-am aplicat astfel incat imbinarile stratului numarul 1 de sub el sa pice la mijlocul fasiei din stratul numarul 2. Practic am decalat fasiile din al 2- lea strat pentru a nu suprapune imbinarile cu cele ale stratului numarul 1.

58 Etapa 4 Aplicare Termoizolatie Aplicare polistirenului extrudat pe membrana bituminoasa am efectuat-o cu o metoda oarecum clasica. Placile de polistiren extrudat le-am lipit cu adeziv de polistiren amestecat cu amorsa bituminoasa Apla Hidrostop. Ca o masura in plus de precautie, pentru a evita orice posibile infiltratii am "impermeabilizat" toate imbinarile placilor de polistiren cu amorsa bituminoasa aplicata in 2 straturi. Aplicarea amorsei bituminoase pe placile de polistiren este un pic mai anevoioasa in mod special datorita suprafetei lucioase pe care o prezinta polistirenul extrudat, insa cu putina rabdare si ambitie veti reusi :) ATENTIE: Sub nici o forma nu am utilizat o metoda de fixare mecanica a placilor de polistiren ca in cazul termosistemului clasic (fixare cu dibluri). ORICE fixare mecanica va perfora membrana bituminoasa si va compromite TOTAL hidroizolatia.

59 Etapa 5 Montare Membrana EPDM Polistirenul extrudat este mult mai rezistent la umezeala decat polistirenul expandat. Totusi chiar si aceasta rezistenta la umezeala se incadreaza in anumite limite. Pentru a oferi o durata de viata superioara termosistemului, pentru a il ferii de umezeala am ales sa montez o membrana de tip EPDM pe toata suprafata exterioara a demisolului. Membrana asta este realizata din PVC mai dur si de obicei se utilizeaza la protectia mecanica a hidroizolatiilor. Polistirenul meu extrudat ar putea juca atat un rol de termoizolatie cat si un rol de protectie mecanica a hidroizolatiei dar eu am ales sa montez si membrana EPDM. In cazul meu, membrana EPDM are un rol de dirijare a apei de pe peretii demisolului direct in sistemul de drenaj amplasat langa talpa fundatiei. Membrana EPDM am fixat-o astfel: 1. A derulat membrana si am fixat-o la partea superioara cu ajutorul unor cuie de beton etansate cu niste capacele specifice. 2. Imbinarile fasiilor de membrana le-am etansat cu ajutorul unei benzi de butil autoadezive. 3. In camp, membrana epdm am fixat-o de polistiren cu niste "melcisori" metalici specifici. ATENTIE: Ca si in cazul polistirenului, a se evita orice fixare care ar putea perfora membrana bituminoasa. Mare atentie la aspectul asta!

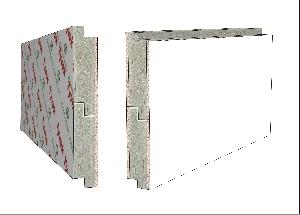

60 TERMOIZOLATIE CU PANOURI ECOLOGICE EVOTHERM Panourile EVOTHERM sunt create la standarde ecologice, oferind izolatie termica si protectie acustica in acelasi timp; EVOTHERM reprezinta o tehnologie noua pentru izolarea si finisarea fatadelor cladirilor. Alcatuirea panourilor: Fata interioara membrana hidroizolatoare TYVEK; Strat termoizolant alcatuit din spumja poliuretanica; Fata exterioara - placi din magnezit. 1. MEMBRANA HIDROIZOLATOARE TYVEK Caracteristici: Grosime: 0,17 mm Protejeaza impotriva infiltrarii apei in panouri Reduce riscul de condens, permitand peretilor sa respire; Rezistenta la deteriorari in timpul construirii peretelui; Durabilitate.

61 1. SPUMA POLIURETANICA (PIR) Caracteristici: Dimensiune: 50 mm; Densitate: 46 kg / m ; Cel mai bun coeficient de transfer termic din categoria materialelor termoizolatoare (λ=0,022 W/m 2 K) ; Izolatie fara punti termice; Mentinerea temperaturii constante timp indelungat. 1. PLACA DE MAGNEZITA Caracteristici: Un material revolutionar care protejeaza cladirea de factorii exteriori, avand proprietati ignifuge ; Dimensiuni:» Grosime: 3 mm, 6 mm, 9 mm ;» Lungime standard: 2,44 m ;» Latime standard: 1,22 m ; Realizat din materiale reciclabile.

62 Caracteristici: Izolatie termica; Protectie acustica; Flexibilitate arhitecturala; Ficienta timpului; Eficienta costurilor. o Panourile EVOTHERM au o rezistenta la cicluri inghet-dezghet; o Peretii respire datorita structurii poroase a membranelor care permit difuzia vaporilor din ambientul interior in exterior si in acelasi timp opreste patrunderea umezelii din exterior; o Nu se deformeaza sau taseaza in timp, pastrandu-se intact proprietatile izolatoare; o Greutatea moderata a panourilor EVOTHERM nu incarca structura de rezistenta a constructiilor; o Sunt fabricate pe baza de ulei de rapita o Sunt biodegradabile; o Emisiile de gaze nocive sunt 0.

63 Eficienta TERMICA Datorita formelor diverse in care panourile izolante pot fi taiate, se asigura o izolare perfecta a cladirii, pe intreaga suprafata care necesita acoperire. Astfel, se realizeaza o izolatie continua cu imbinari perfecte, fiind evitate posibilele punti termice ce apar in cazul altor material de constructie. Indiferent de anotimp, temperatura din interiorul casei este pastrata la nivelul optim. Panourile termoizolante EVOTHERM au cel mai bun coeficient de transfer termic comparativ cu a altor materiale sau metode alternative de izolatie, pierderea termica fiind minima. Eficienta ARHITECTURALA Prin combinatia unica de PIR si placa de magnezita, panourile EVOTHERM nu incarca nejustificat constructia. Panourile termoizolante EVOTHERM pot avea forme si dimensiuni diferite, realizate la comanda, astfel incat sa acopere eficient orice tip de suprafata, inclusiv pe suprafete curbe, oferind finisaje impecabile. Se pot aplica fara consum de material suplimentare si manopera. Cu panourile EVOTHERM se lucreaza ingrijit, pastrandu-se curat locul de munca, fara resturi de materiale. Eficienta ECOLOGICA EVOTHERM se integreaza perfect unui stil de viata natural! Produs natural din ulei de rapita ;

64 Biodegradabil; Structura poroasa; Constructia respira; Nu genereaza emisii nocive, asigurand un mediu sanatos de viata. Eficienta COSTURILOR Datorita imbinarilor perfecte dintre panourile termoizolante si a calitatilor structurale ale acestora, costurile de incalzire sunt reduse semnificativ. Fiind un produs de termoizolatie complet, nu necesita achizitionare de materiale suplimentare ca in cazul altor metode alternative de termoizolare. Eficienta FONICA Fiind un produs complect de izolatie, panourile EVOTHERM reduc transferul de zgomot din interior spre exterior si invers oferind antifonarea dorita. Structura panourilor EVOTHERM opreste infiltrarea aerului, contribuind la mentinerea zgomotului in exterior si oferind un confort sporit ambientului. Eficienta TIMPULUI Izolarea cu Evotherm se realizeaza in timp record, deoarece pentru montarea panourilor este nevoie doar de un sistem de prindere care se livreaza impreuna cu panourile, iar designul panourilor este realizat astfel incat sa nu necesite finisari speciale, decat cele arhitecturale optionale, ajuta la finalizarea mai rapidaa izolarii, fara complicatii si fara resturi de materiale.

65 Montarea panourilor termoizolante EVOTHERM Placile compozite sunt montate pe fatadele cladirilor cu ajutorul elementelor de prindere "Isolierdorn"-dibluri din metal. Diblurile au diametre de 8mm si lungimi variabile de 140mm / 250mm. Diblurile se monteaza in gauri cu un diametru de 35mm, practicate in panouri, pe o adancime egala cu grosimea placii de magnezita plus 20mm, în vederea umplerii ulterioare cu spuma de poliizocianurat (PIR) si dopuri exterioare de magnezita (cu diametrul de 35mm si grosime corespunzatoare placii de magnezita din panoul compozit). Finisajele sunt realizate cu vopsele/ tencuieli minerale. Panourile EVOTHERM sunt usor de aplicat prin simpla montare cu suruburi special in peretii constructiei. Timpul de asamblare pentru o cladire de 300 m2 este cca 1 zi. Pot fi aplicate cu usurinta atat de specialisti cat si de persone nespecializate, daca urmeaza instructiunile de utilizare. Panourile termoizolante ecologice EVOTHERM sunt compatibile cu orice tip de constructii (noi sau deja existente). Procedeul "EVOTHERM" este utilizat la cladiri civile, pentru realizarea protectiei termice si finisarii fatadelor acestora, în scopul sporirii confortului interior termic. Procedeul se utilizeaza si în cazul lucrarilor de renovare si reabilitare termica a cladirilor. Tipuri de constructii pentru izolare cu EVOTHERM: -Rezidentiale -Comerciale -Industriale -Specializate -Institutii publice spitale, scoli, biserici etc. -Hoteluri

66 Sistem termoizolant cu vata minerala bazaltica Vata bazaltica KNAUF,ROCKWOOL Termoizolare, protecţie la foc, protecţie împotriva propagării flăcărilor, protecţie fonică. Plăci hidrofobizate; permeabile la vapori; stabile dimensional; rezistente la mediu alcalin. Produse minerale, rezistente la acţiunea dăunătorilor, nu dăunează sănătăţii Principalele avantaje ale vatei minerale bazaltice sunt: caraterul său natural care asigură ventilarea clădirii ( clădirea respiră") şi neinflamabilitatea sa (clasa de protectie la foc A1). De mentionat mai sunt si stabilitatea formei şi a volumului, proprietatile acustice - absorbţia zgomotului şi caracteristici izolatoare excelente VATA MINERALA DIN BAZALT MACON Generalitati si descriere Vata minerală din bazalt este un produs anorganic, obţinut prin fibrilizarea cu ajutorul centrifugării a topiturii de bazalt. Este produs sub formă unei aglomerări de fibre fine, elastice cu structură deschisă. Prin adăugarea unui liant (fenolformaldehidic termorigid) se obţin diverse sortimente, diferenţiate prin formă şi densitate. Datorită caracteristicilor fizico-chimice performante produsele din vată minerală bazaltică acoperă toată gama de izolaţii termice şi fonice în intervalul de temperatură -50C până la temperaturi de 700C C ( şi păstrează capacitatea de termoizolare la valori optime până la temperaturi de 700C şi la valori convenabile până la 1000C).

67 Avantajele izolării cu vată minerală MACON Economie de energie-izolare termică Caracteristica principală a produselor din vată minerală bazaltică este valoarea scazută a coeficientului de conductivitate termica (pentru temperaturi de 4-10 C, în funcţie de sortiment λ= 0,035-0,039 W/mK). Cu cât această valoare este mai mică, cu atât transferul termic între interiorul şi exteriorul locuinţei va fi mai redus. Întreaga familie se va bucura de reducerea costurilor pentru încălzirea locuinţei. Domenii de utilizare diversificate Proprietăţile produselor din vată minerală bazaltică le recomandă ca materiale termo-fonoizolatoare excelente, într-o gamă foarte largă de aplicaţii: izolări ignifuge şi fonoabsorbante, izolări în construcţii civile (pereţi exteriori şi interiori, planşee, acoperişuri mansardă şi terasă), construcţii industriale din beton armat sau metal, instalaţii frigorifice, instalaţii industriale la temperaturi ridicate, izolări termice şi/sau fonice la aparatura casnică, autovehicule, nave maritime, izolări de ţevi şi conducte. Alegerea sortimentului de vată minerală bazaltică în vederea realizării unei izolaţii termice, fonice şi de protecţie împotriva focului se va face în concordanţă cu proiectul de execuţie al lucrării. Confort Produs cu structură fibroasă, din fibre fine, elastice, cu structură deschisă, vata minerală din bazalt asigură o bună circulaţie a aerului, proprietate care duce la asigurarea unui climat agreabil în locuinţă. Protecţie împotriva zgomotului Vata minerală din bazalt este un foarte bun izolator fonic (în domeniul de frecvenţe Hz), în funcţie de sortimentul şi grosimea produsului. Structura fibroasă şi porozitatea de 90-96% a produselor din vată minerală asigură proprietăţi foarte bune de absorbţie acustică. Un strat de 200 mm pâslă duce la atenuarea zgomotului cu 42 db (10 db corespund unei înjumătăţiri a intensităţii sunetului).

68 Securitate la incendiu-reacţie la foc Încadrată în Euroclasa de reacţie la foc A1, vata minerală bazaltică este un produs incombustibil. Astfel, produsele din vată minerală bazaltică nu întreţin incendiul şi nu degajă gaze nocive sub acţiunea focului. În domeniul de temperatură - 50C C (temperatura de volatilizare a liantului), produsele din vată minerală din bazalt îşi păstrează proprietăţile termoizolante, elasticitatea şi rezistenţele mecanice în limite convenabile. Domeniul de utilizare poate merge până la 1000C, la temperaturi superioare acestei valori apărând fenomenul de distrugere a fibrelor. Durabilitate

69 Reducerea pe termen lung a grosimii raportată la o perioadă de 10 ani este de maxim 2,5 mm. Fiind un produs din rocă bazaltică, este inert chimic şi biologic: nu este atacat de alcalii sau acizi, nu corodează şi nu este corodată, nu conţine săruri solubile în apă, stabilitatea hidrolitică este remarcabilă, nu este atacată de ciuperci şi microorganisme, nu constituie hrană pentru insecte sau rozătoare, nu putrezeşte. Sănătate şi mediu Vata minerală are o structură vitroasă-amorfă, nu conţine material cristalizat sub formaţiuni de tip azbest, nu este dăunătoare sănătăţii, nu poluează mediul, nu degajă gaze sub acţiunea focului şi nu are emisii de substanţe periculoase. Rezistenţă mecanică şi stabilitate Densitatea produselor din vată minerală se situează în domeniul Kg/mc. Densitatea creşte odată cu conţinutul de liant şi presarea în timpul realizării produselor, fiind o caracteristică distinctă a sortimentelor de produs. Densitatea determină caracteristicile mecanice specifice a produselor de vată care se utilizează în general în izolaţii termice şi fonice sub încărcături statice. Produsele rigide circulabile uşor şi circulabile suportă încărcări statice de până la N/m2. Comportament faţă de apă Vata minerală este hidrofugă, nu absoarbe apa şi nu reacţionează chimic cu ea. Hidrofobizarea produselor se face prin aplicarea unor substante hidrofobizante. Produsele din vată minerală, datorită structurii fibroase şi poroase cu pori deschişi, prezintă fenomenul de reţinere temporară a apei în funcţie de sortiment şi de modul de contact al produsului cu apa. Apa reţinută se elimină uşor. Punere în operă uşoară Produsele din vată se utilizează uşor şi sunt compatibile cu materialele de construcţii uzuale.

70 Sistem termoizolant cu gips carton Gips carton Placile din gips-carton marca Rigips. Placile din gips-carton reprezinta componenta de baza in constructia de interioare din gips-carton marca Rigips. Placile din gips-carton sunt realizate din ipsos si un carton special deosebit de rezistent. Acestea se fabrica in varianta de baza si sunt tratate fie pentru a rezista in conditii de umiditate sporita, fie in scopul obtinerii unei rezistente superioare la incendiu a constructiei. Toate placile din gips-carton marca Rigips nu sunt in nici un fel daunatoare sanatatii si sunt neinflamabile. Utilizarea acestora pentru interior accelereaza procesul de realizare a constructiei datorita absentei proceselor umede. Se inregistreaza economii si datorita greutatii lor reduse. In acelasi timp, folosirea acestora contribuie la imbunatatirea conditiilor de locuit, deoarece regleaza umiditatea in interior. Placile de gips-carton rezistente la foc RF Descriere: sunt placi de gips-carton cu adaos de fibre de sticla, ignifugate si impregnate, caracteristici care permit utilizarea lor in medii cu umiditate ridicata si care impun rezistente sporite la foc.

71 Caracteristici: aspect: carton de culoare roz cu text de culoare rosie inscriptionat pe muchia placii ; dimensiuni : 2000/2500/3000x1200mm PLACA RIGIPS 12.5MMX1.2MX2.6M Descriere: PLACA RIGIPS 12.5MMX1.2MX2.6M Placile gips-carton, un material modern, joaca un rol cheie in izolarea acustica si termica, in protejarea cladirilor impotriva incendiilor si a umezelii. Instalarea sa este rapida, usoara si curata la preturi foarte competitive. PLACA RIGIPS 9.5MMX1.2MX2.6M Descriere: PLACA RIGIPS 9.5MMX1.2MX2.6M Placile gips-carton, un material modern, joaca un rol cheie in izolarea acustica si termica, in protejarea cladirilor impotriva incendiilor si a umezelii. Instalarea sa este rapida, usoara si curata la preturi foarte competitive.

72 Hidroizolatii Membranele hidroizolatoare Bikutop sunt produse bitumate cu performante inalte privind durata de viata si etanseitatea in lucrari de hidroizolatie la acoperisuri plane sau inclinate, drumuri si poduri, fundatii si subsoluri. Membranele hidroizolatoare Bikutop se clasifica dupa locul pe care il ocupa intr-un sistem de hidroizolatie in: -membrane pentru strat bariera de vapori denumite BIKUVAP -membrane pentru strat inferior de hidroizolatie in sistem multistrat denumite BIKUPLAN -membrane pentru strat superior de hidroizolatie in sistem multistrat denumite BIKUTOP Masticuri bituminoase MEMBRANE HIDROIZOLATOARE BIKUTOP Membranele hidroizolatoare Bikutop sunt produse hidroizolatoare bitumate cu performante inalte privind durata de viata si performantele de etanseitate in lucrari de hidroizolatie la acoperisuri plane sau inclinate, drumuri si poduri, fundatii si subsoluri. Membranele hidroizolatoare Bikutop se clasifica dupa locul pe care il ocupa intr-un sistem de hidroizolatie in: -membrane pentru strat bariera de vapori denumite BIKUVAP -membrane pentru strat inferior de hidroizolatie in sistem multistrat denumite BIKUPLAN -membrane pentru strat superior de hidroizolatie in sistem multistrat denumite BIKUTOP

73 Performantele membranelor Bikutop sunt date de: -aditivarea masticului bituminos cu elastomeri tip SBS sau plastomeri tip APP -aderenta perfecta la stratul suport de beton, tabla profilata sau materiale fibrolemnoase -rezistenta mare la imbatranire datorita aditivarii bitumului si al protectiei contra razelor UV cu materiale minerale (ardezie) sau polietester aluminizat( ALU) -elasticitate mare -rezistenta mare la perforare -compatibilitate optima cu toate elementele sistemelor de hidroizolatie -adaptabilitate la toate tipurile de constructii -punerea in opera se face rapid si sigur prin sudura cu flacara arzatorului, lipire cu mastic de lipire la rece sau prin presare la rece pentru membranele speciale autoadezive Membranele Bikutop se vor produce in anul 2005 numai cu bitum aditivat cu elastomeri SBS de inalta calitate si se clasifica in gama Bikuplan si Bikutop astfel: -membrane standard cu flexibilitate -5 grade Celsius -membrane speciale cu flexibilitate la -25 grade Celsius, Long Life - LL, autoadezive ADH sau finisaj special cu poliester aluminizat ALU. Termenele de garantie ale membranelor Bikutop sunt de 18 luni pentru grupa Bikuvap, 10 ani pentru membrane standard Bikuplan si Bikutop si 20 ani pentru membrane speciale Bikuplan si Bikutop. Masticurile bituminoase fac parte din materialele hidroizolatoare cu mase omogene cu aplicare peliculara folosite la hidroizolatii supraterane sau subterane. In functie de domeniul de utilizare ele se impart in -mase fluide (amorse) -mase semifluide ( masticuri )

74 Sindrila CARACTERIZARE MASTICURI BITUMINOASE BIKUTOP Masticurile bituminoase fac parte din materialele hidroizolatoare din mase omogene cu aplicare peliculara folosite la hidroizolatii supraterane sau subterane. Caracteristicile acestora variaza functie de consistenta si domeniul de utilizare: -masele fluide (amorse) trebuie sa aiba nivelul de fluiditate necesar patrunderii in porii elementului suport pe care sunt aplicate si sa formeze o pelicula continua, aderenta; -masele semifluide ( masticuri ) trebuie sa indeplineasca urmatoarele conditii; -sa fie aderente la suportul amorsat; -sa fie impermeabile la apa; -sa fie stabile la temperaturi ridicate; -sa fie elastice la temperaturi scazute si ridicate (sa nu curga); -sa fie compatibile chimic cu elementele sau materialele cu care vin in contact; -adezivii sa corespunda rolului (nivel de adeziune, stabilitate, elasticitate la temperaturi scazute si inalte). Aplicarea masticurilor la lucrari de hidroizolatie se face in functie de nivelul de fluiditate al acestora prin pensulare (amorse), pensulare sau cu trafaletele (mastic de lipire la rece), cu spaclul (mastic etansare rosturi), cu teu (mastic pentru hidroizolatii topit la cald in prealabil). Depozitarea masticurilor se face cu respectarea normelor N.T.S. si P.S.I. pentru produse inflamabile si toxice. Sindrila Bikutop se obtine prin debitarea sub forma triunghiulara, rotunda sau rectangulara a membranelor hidroizolatoare Bikutop V4, membrane pe suport de impaslitura din fibra de sticla si masa specifica de 4 kg / mp, cu flexibilitatea la - 100C, ardezia de pe fata superioara a produsului fiind de culoare verde, rosu sau gri.

75 Produse hidroizolatoare pe suport celulozic CARACTERIZARE Sindrila Bikutop se obtine prin debitarea sub forma triunghiulara, rotunda sau rectangulara a membranelor hidroizolatoare Bikutop V4, membrane pe suport de impaslitura din fibra de sticla si masa specifica de 4 kg / mp, cu flexibilitatea la - 100C, ardezia de pe fata superioara a produsului fiind de culoare verde, rosu sau gri. SIMBOLIZARE SINDRILA BIKUTOP SORTIMENTE SINDRILA BIKUTOP SUNSET - ardezia de culoare rosu - caramiziu SINDRILA BIKUTOP FOREST - ardezia de culoare verde SINDRILA BIKUTOP STONE - ardezia de culoare gri APLICATII Sindrila Bikutop se utilizeaza ca invelitoare la acoperisuri in panta cu structura din materiale fibrolemnoase. Punerea in opera se face prin prindere mecanica cu cuie inoxidabile si lipirea cu flacara a limbilor de sindrila intre ele. AVANTAJE Greutate redusa, ceea ce usureaza manipularea, transpotul si reduce solicitarea infrastructurii; -Flexibilitate mare la temperaturi scazute, oferind posibilitatea montarii in orice anotimp; -Adaptabilitatea la orice forma de acoperis; -Rezistenta mare la caldura; -Rezistenta mare la intemperii ( grindina, inghet, radiatii UV ); -Termen de garantie 15 ani. AMBALARE SI LIVRARE Livrarea se face in cutii de carton care contin 2mp de sindrila ( 10 buc pe mp ). CARACTERISTICI Sindrila Bikutop (Sunset, Forest, Stone) forma Triunghiular " -Greutate: 10 kg/mp -Lungime: 1000 mm/ buc -Latime: 270 mm/buc -Ambalare: 20 buc. placi / cutie -Suprafata efectiva: 2mp/cutie

76 Sindrila Bikutop (Sunset, Forest, Stone) forma " Rectangular " -Greutate: 11.5 kg/mp -Lungime: 1000 mm -Latime: 338 mm -Ambalare: 14 buc/ cutie -Suprafata efectiva: 2 mp/cutie Sindrila Bikutop ( Sunset, Forest, Stone ) forma " Rotund " -Greutate: 10.5 kg/mp; - Lungime: 1000 mm; -Latime: 270 mm -Ambalare: 20 buc/cutie; - Suprafata: 2mp / cutie Produsele hidroizolatoare pe suport celulozic, brand Matizol, sunt produse bitumate obtinute prin impregnarea si acoperirea cu mastic bituminos a suportului de carton celulozic, urmata de presararea cu nisip pe ambele fete sau caserarea cu folie de polietilena pe o fata. Bitumul folosit in compozitia masticului este bitum oxidat si confera produselor flexibilitate la 0 grade Celsius. Produsele se folosesc in principal pentru lucrari de hidroizolatii la acoperisuri plane sau cu panta de pana la 25 de grade, punerea in opera facandu-se prin lipire la cald cu mastic pentru hidroizolatii sau prindere mecanica. Principalele grupe de produse sunt: Carton impregnat - strat de separatie ( CI400, CI333) Carton bitumat - strat de hidroizolatie (CA300, CA333, CA400, CA400P, CA500, CA500P, CA 500 benzi) Datorita suportului celulozic si a caracteristicilor fizico - mecanice termenul de garantie este de 18 luni.

77 CARTON BITUMA CARACTERIZARE Cartonul bitumat este un produs care se obtine prin impregnarea si acoperirea cu mastic bituminos oxidat a cartonului celulozic, urmata de presararea cu nisip pe ambele fete sau caserate cu folie de polietilena pe o fata. SIMBOLIZARE CA - carton asfaltat 300, 333, 400, masa suportului celulozic (g/mp) P - folie de polietilena AMBALARE SI LIVRARE Cartonul bitumat se livreaza in suluri de 10 mp sau 20 mp, in sistem vrac sau paletizat, 300 mp/palet, ambalate in hartie pe min. 50% din inaltime. Cartonul bitumat se poate livra si in benzi cu latimea de 11.5; 12.5; 17.5; 24; 25; 30; 36.5 si 50 cm, lungime de 10 ml. Eticheta produsului cuprinde simbolul sortimentului, suprafata sulului in mp si numarul lotului de fabricatie. APLICATII Cartonul bitumat se utilizeaza ca strat de hidroizolatie in constructii civile si industriale la acoperisuri plane sau in panta de maxim 250 sau la etanseizarea constructiilor si a elementelor portante de constructii ( fundatii, ziduri de sprijin). Aplicarea cartonului bitumat se face prin lipirea acestuia de stratul suport cu mastic pentru hidoizolatii la cald sau mastic de lipire la rece.la punerea in opera se va tine cont de Normativele de Stat NP si NP pentru hidroizolatii in constructii. AVANTAJE -impiedica patrunderea apei sau a umezelii prin diferite elemente de constructie; -asigura rezistenta elementelor de constructie la fenomenul de inghet-dezghet; -punerea in opera se face rapid si sigur; -termen de garantie 18 luni in conditii optime de ambalare, transport, depozitare. CARTON IMPREGNAT CARACTERIZARE Cartonul impregnat este un produs obtinut prin impregnarea cu bitum oxidat, fara acoperirea cu mastic bituminos, a cartonului celulozic.

78 SIMBOLIZARE CI - simbol pentru denumirea " carton impregnat " 333, simbolul greutatii suportului celulozic exprimat in g/mp AMBALARE SI LIVRARE Cartonul impregnat se livreaza in suluri de 20 mp vrac, ambalate in hartie pe 50% din inaltime. Eticheta produsului cuprinde denumirea sortimentului, suprafata sulului in mp si numarul lotului de fabricatie. APLICATII Cartonul impregnat se utilizeaza ca strat de separatie sau bariera de vapori la acoperisuri din materiale fibrolemnoase sub tigla sau sindrila bituminoasa. Punerea in opera se face prin prindere mecanica si lipirea suprapunerilor. AVANTAJE impiedica patrunderea vaporilor de apa in sistemul de termoizolatie al acoperisului asigura o suprafata plana peste astereala pentru montajul sindrilelor bituminoase

79 Sistem termoizolant cu Vopsea lavabila Vopsea exterior pe baza de cuart Vopsea exterior siliconica Amorse pentru exterior Vopsea exterior pe baza de silicati Vopsea exterior siloxanica O fatada exterioara trebuie sa satisfaca niste principii estetice foarte precise, care trebuie pastrate in timp. Pentru reusita aplicarii unei vopsele pentru exterior este importanta utilizarea unei vopsele care se aplica usor si are o putere de acoperire optima. Deseori se intalnesc situatii in care o fatada dupa ce a fost expusa la intemperii a pierdut toate caracteristicile cromatice si stralucirea pe care o avea inainte. Toate acestea pot fi evitate daca utilizati vopselele pentru exterior de la IR Colours, cu o putere de acoperire optima si usor de aplicat, care sunt in masura sa valorifice fatadele, datorita unei game de culori vaste si a calitatii. Vopselele pentru exterior de la IR Colours permit pastrarea in timp a aspectului original protejandu-l in fata degradarii cauzata de expunerea continua la lumina si la agentii atmosferici. Vopseaua decorativa de exterior trebuie sa reziste la diversi factori atmosferici, decolorarii din cauza soarelui, patrunderii apei, si este de preferat sa fie compatibila cu termosistemul unei constructii. Vopsele de exterior siliconice, de exemplu, au o rezistenta foarte mare la patrunderea apei. Alte tipuri, precum Acrysil Velante sunt dedicate efectelor decorative (transparent, velurat etc), fiind semiacoperitoare si folosite de obicei ca finisaj final. Un tip aparte este Acrysil Quarzo care permite peretului sa respire si in acelasi timp absorbtia apei este foarte mica. Mergeti pe pagina individuala a produsului pentru a afla mai multe despre tipul respectiv de vopsea. De asemenea, este binevenita o vizita in showroomul nostru pentru a vedea si paleta de culori.

80 Vopsea exterior pe baza de cuart Verquarzo SB Vopsea exterior, murala pe baza de pulberi selectionate si pigmentate de cuart, inalterabila la lumina sau soare. Vopseaua Verquarzo SB este usor de aplicat, rezistenta la mediul alcalin si la agentii atmosferici si este caracterizata printr-o buna capacitate de acoperire. Verquarzo SB este utilizata pentru finisarea oricarui suport extern. Produsul poate fi colorat in foarte multe nuante. Este compatibil cu termosistemul. PROPRIETATI:Vopsea pentru exterior pe baza de pulbere de cuart micronizata, caracterizata de o putere de acoperire optima si realizata cu pigmenti inalterabili in timp. Rezista la alcali si este usor de aplicat. UTILIZARE:Finisaj pentru peretii exteriori ai constructiilor civile si industriale care necesita o pregatire a suportului. COMPOZITIE:Pigmenti rezistenti la lumina si intemperii, excipienti potriviti, rasina vinilica in disperie apoasa. CICLU DE APLICARE Pereti noi - Se aplica un strat de amorsa Fissativo 760 diluata cu apa. Pereti vechi - Se indeparteaza praful si partile neancorate de vopsea si se aplica un strat de amorsa ca mai sus. Finisaje exterioare - Se aplica doua sau mai multe straturi de Verquarzo SB diluat cu apa la interval de 4-5 ore intre straturi. Nota - Nu se aplica daca temperatura mediului ambiant sau a suportului este sub 5 C sau peste 35 C. Novoquarz Vopsea exterior pe baza de cuart cu o excelenta putere de acoperire si de mascare, usor de aplicat fie cu pensula, fie cu trafaletul. Este important faptul ca suprafata tratata cu acest produs ramane mereu frumoasa si curata chiar si intr-o atmosfera cu

81 praf. Produsul este disponibil in foarte multe nuante. Este compatibil cu termosistemul. PROPRIETATIL:Vopsea exterior pe baza de cuart pentru exterioare cu o excelenta putere de acoperire si de mascare, usor de aplicat fie cu pensula, fie cu trafaletul. Este caracterizat si de faptul ca suprafata tratata cu acest produs ramane mereu frumoasa si curata chiar si intr-o atmosfera cu praf. UTILIZARE:Finisaj pentru imobilele din zidarie care necesita o pregatire prealabila a suportului. Ideala pentru lucrari elegante". COMPOZITIE:Pigmenti rezistenti la lumina si intemperii, excipienti, rasina vinilica in dispersie apoasa. Vopsea extrioara siliconica Verquarzo SB siliconico Vopsea exterior, murala pe baza de pulberi selectionate si pigmentate de cuart, inalterabila la lumina sau soare. Varianta siliconica confera produsului o rezistenta si mai ridicata la patrunderea apei. Vopseaua Verquarzo SB siliconico este usor de aplicat, rezistenta la mediul alcalin si la agentii atmosferici si este caracterizata printr-o buna capacitate de acoperire. Verquarzo SB este utilizata pentru finisarea oricarui suport extern. Produsul poate fi disponibil in foarte multe nuante. Este compatibil cu termosistemul PROPRIETATI:Vopsea pentru exterior pe baza de pulbere de cuart micronizata, caracterizata de o putere de acoperire optima si realizata cu pigmenti inalterabili in timp. Rezista la alcali si este usor de aplicat. Aditivata cu componente siliconice pentru a asigura o resistenta mai mare impotriva apei. UTILIZARE:Finisaj pentru peretii exteriori ai constructiilor civile si industriale care necesita o pregatire a suportului. COMPOZITIE:Pigmenti rezistenti la lumina si intemperii, excipienti potriviti, rasina vinilica in disperie apoasa, componente siliconice.

82 Amorse pt exterior Fissativo 760 Amorsa consolidanta, concentrata, pe baza de apa, pentru tratamentul suportilor externi. Uniformizeaza absorbtia asigurand un optim proces de aplicare a vopselelor. Produsul este utilizat ca amorsa pentru pereti exteriori vechi si noi; este indicat in special pentru diminuarea puterii de absorbtie a peretelui si pentru intarirea peretilor usor sfaramiciosi. Dilutie: 1 litru de produs cu 5 litri de apa. PROPRIETATI:Amorsa consolidanta pe baza de apa pentru tratamentul suporturilor. Uniformizeaza absorbtia asigurand un optim proces de aplicare a vopselelor. UTILIZARE:Ca amorsa pentru pereti exteriori vechi si noi; este indicat in special pentru diminuarea puterii de absorbtie a peretelui si pentru intarirea peretilor usor sfaramiciosi. COMPOZITIE:Dispersie apoasa a copolimerilor vinilici Fissativo Acrilico Primer acrilic pe baza de apa, alcalo-rezistent cu mare putere de penetrare, pentru interioare si exterioare. Uniformizeaza absorbtia asigurand un optim proces de aplicare a vopselelor. Este utilizat ca amorsa pentru pereti interni si externi, vechi si noi; este indicat in special pentru diminuarea puterii de absorbtie a peretelui si pentru intarirea peretilor usor sfaramiciosi. Dilutie: 1 litru de produs cu 1 litru de apa. PROPRIETATI:Primer acrilic pe baza de apa, alcalo-rezistenta cu mare putere de penetrare, pentru interioare si exterioare. Uniformizeaza absorbtia asigurand un optim proces de aplicare a vopselelor. UTILIZARE:Ca amorsa pentru pereti interni si externi, vechi si noi; este indicat in special pentru diminuarea puterii de absorbtie a peretelui si pentru intarirea peretilor usor sfaramiciosi.

83 COMPOZITIE:Dispersie apoasa a copolimerilor acrilici. Vopsea exterior pe baza de silicati Silprimer A (amorsa) Amorsa speciala pe baza de silicat de potasiu rezistenta la acizi si la agresivitatea bacteriilor si a microorganismelor. Este utilizata ca primer pentru suporturi din piatra naturala, tencuiala, ciment in vederea pregatirii lor pentru aplicarea produselor cu silicati. PROPRIETATI:Amorsa speciala pe baza de silicat de potasiu rezistenta la acizi si la agresivitatea bacteriilor si a microorganismelor. UTILIZARE:Ca primer pentru suporturi din piatra naturala, tencuiala, ciment in vederea pregatirii lor pentru aplicarea produselor cu silicati. COMPOZITIE:Silicat de potasiu in solutie apoasa. Siltone Vopsea exterior pe baza de silicati cu modificare acrilica. Produsul poate fi disponibil in foarte multe nuante. Este compatibil cu termosistemul. PROPRIETATI:Vopsea exterior pe baza de silicati cu modificare acrilica. Prin vopsea pe baza de silicati intelegem o vopsea cu liantul obtinut din silicat alcalin in solutie, eventual cu completari de rasina acrilica in dispersie intr-o concentratie mica. SILTONE este formulat astfel incat sa asigure o transpirabilitate perfecta a vaporilor combinat cu rezistenta la intempeii, la lumina, la ploi acide si la agresivitatea mediului in general. SILTONE are de asemenea o actiune specifica impotriva ciupercilor si mucegaiului, rezista la caldura si nu este inflamabil. Vopseaua reactioneaza cu suporturile minerale si cu anhidrida carbonica din aer, dand nastere aparitiei unor legaturi stabile cu suportul. Aplicarea unei vopsele de exterior pe baza de silicati nu este compatibila cu un suport pe care au fost aplicate vopsele organice (vinilice, acrilice, siliconice, pe baza de solvent). UTILIZARE:Potrivit pentru vopsitoria imobilelor din centrele istorice, a constructiilor civile, pentru restaurari. Se obtine un efect estetic similar vopsitoriei antice.

84 COMPOZITIE:Pigmenti organici rezistenti la lumina in dispersie de silicat de potasiu modificat. Vopsea exterior siloxanica Acrysil Aquafix (amorsa) Primer acril-siloxanica pe baza de apa, alcalo-rezistenta cu mare putere de penetrare, pentru interioare si exterioare. Produsul este gata preparat. PROPRIETATI:Primer acril-siloxanica pe baza de apa, alcalo-rezistenta cu mare putere de penetrare, pentru interioare si exterioare. Uniformizeaza absorbtia asigurand un optim proces de aplicare a vopselelor. ACRYSIL AQUAFIX confera suportului o protectie ridicata limitand absorbtia apei totodata si lasand suportul sa respire. UTILIZARE:Ca amorsa pentru pereti interni si externi, vechi si noi; este indicat in special pentru diminuarea puterii de absorbtie a peretelui si pentru intarirea peretilor usor sfaramiciosi. COMPOZITIE:Dispersie apoasa a copolimerilor stirolo-acrilice si siloxanice. Acrysil Quarzo Vopsea exterior, decorativa pe baza de pulbere de cuart si siloxani, caracterizata de o rezistenta foarte mare la mucegai, licheni si alge. Folosirea unor rasini siloxanice speciale fac din ACRYSIL QUARZ COAT SAN un produs care permite peretelui sa respire si in acelasi timp mentine un coeficient de absorbtie al apei foarte mic. Produsul este un finisaj decorativ pentru exterioare aplicabil pe toate tipurile de suport. Este indicat a fi folosit in mod special la obtinerea unei rezistente ridicate la agentii atmosferici si la infiltrarea apei, mentinand conditii ideale de transpirabilitate a peretelui. PROPRIETATI:Vopsea exterior decorativa pe baza de pulbere de cuart si siloxani pentru exterioare, caracterizata de o rezistenta foarte mare la mucegai, licheni si alge. Folosirea unor rasini siloxanice speciale fac din ACRYSIL QUARZ COAT

85 SAN un produs care permite peretelui sa respire si in acelasi timp mentine un coeficient de absorbtie a apei foarte mic. UTILIZARE:Finisaj decorativ pentru exterioare aplicabil pe toate tipurile de suport. Este indicat a fi folosit in mod special la obtinerea unei rezistente ridicate la agentii atmosferici si la infiltrarea apei, mentinand conditii ideale de transpirabilitate a peretelui. COMPOZITIE: Pigmenti foarte rezistenti la lumina si intemperii, pulberi de cuart, rasini stirolo-acrilice si siloxanice. Acrysil Velante Vopsea acril-siloxanica creata in mod special pentru obtinerea unor efecte decorative si cromatice particulare. Produsul, deoarece este semi-acoperitor, permite obtinerea efectului transparent sau velurat cu contraste cromatice placute specifice vopsitoriei antice. Folosirea rasinilor si aditivilor de inalta calitate fac din ACRYSIL VELANTE un finisaj rezistent la exterior si transpirabil.este ideal ca finisajul final peste Intonachino sau Acrysil Intonachino pentru a obtine un efect "antichizat". PROPRIETATI: Vopsea acril-siloxanica creata in mod special pentru obtinerea unor efecte decorative si cromatice particulare. Produsul, deoarece este semiacoperitor, permite obtinerea efectului transparent sau velurat cu contraste cromatice placute specifice vopsitoriei antice. Folosirea rasinilor si aditivilor de inalta calitate fac din ACRYSIL VELANTE un finisaj rezistent la exterior si transpirabil. UTILIZARE:Recomandat pentru vopsitoria interiora a oricarui tip de suprafata vopsita, cu conditia sa fie in stare buna, pentru obtinerea unui efect estetic antic cu efecte cromatice particulare. COMPOZITIE:Pigmenti rezistenti la lumina, emulsii siloxanice si acrilice.

86 Vopsea cu Teflon SAVANA superlavabila, superalba pentru interior, cu Teflon SAVANA 1. Compozitie: copolimeri acrilici dispersie apoasa, dioxid de titan rezistent la lumina si intemperii, extenderi, aditivi speciali care confera suprafetei acoperite cu acest produs o rezistenta superioara la patare si murdarire. 2. Utilizare: finisarea decorativa si de protectie a peretilor interiori SAVANA VOPSEA SUPERLAVABILA Vopsea superlavabila, superalba, pentru interior Vopseaua Savana superlavabila superalba pentru interior este cea mai buna alegere datorita performantelor dovedite in timp putere mare de acoperire, aderenta foarte buna la suport si aplicare usoara. Camere luminoase si curate cu Savana superlavabila superalba de interior! Utilizare: finisarea decorativa si de protectie a pereţilor interiori si a tavanelor (gleturi, gips carton, tencuieli de var si ciment, beton si alte suporturi minerale). Se poate nuanta folosind coloranti Savana..

87 Vopsea superlavabila pentru spatii interioare expuse la umiditate (baie, bucatarie, subsoluri, etc) pe baza de copolimeri acrilici in dispersie apoasa, pigmenti, extenderi si aditivi speciali care previn dezvoltarea mucegaiului si confera suprafetei acoperite rezistenta superioara la patare si murdarire. Are durabilitate excelenta, realizeaza pelicule superlavabile, permeabile la vaporii de apa, asigurand respiratia peretilor. Prezinta aplicare usoara, fara stropire si o excelenta capacitate de reacoperire cu alte produse lavabile. Se poate nuanta cu SAVANA - Coloranti pentru produse de acoperire pe baza de apa. Tencuiala decorativa Tencuiala decorativa Tencuiala decorativa structurata de diferite granulatii si culori, pe baza de rasini in dispersie apoasa pentru suprafete exterioare pret indiferent culoare * Aplicare pe beton, gips-carton, betonyp sau sistem de termoizolatie pe baza de polistiren expandat

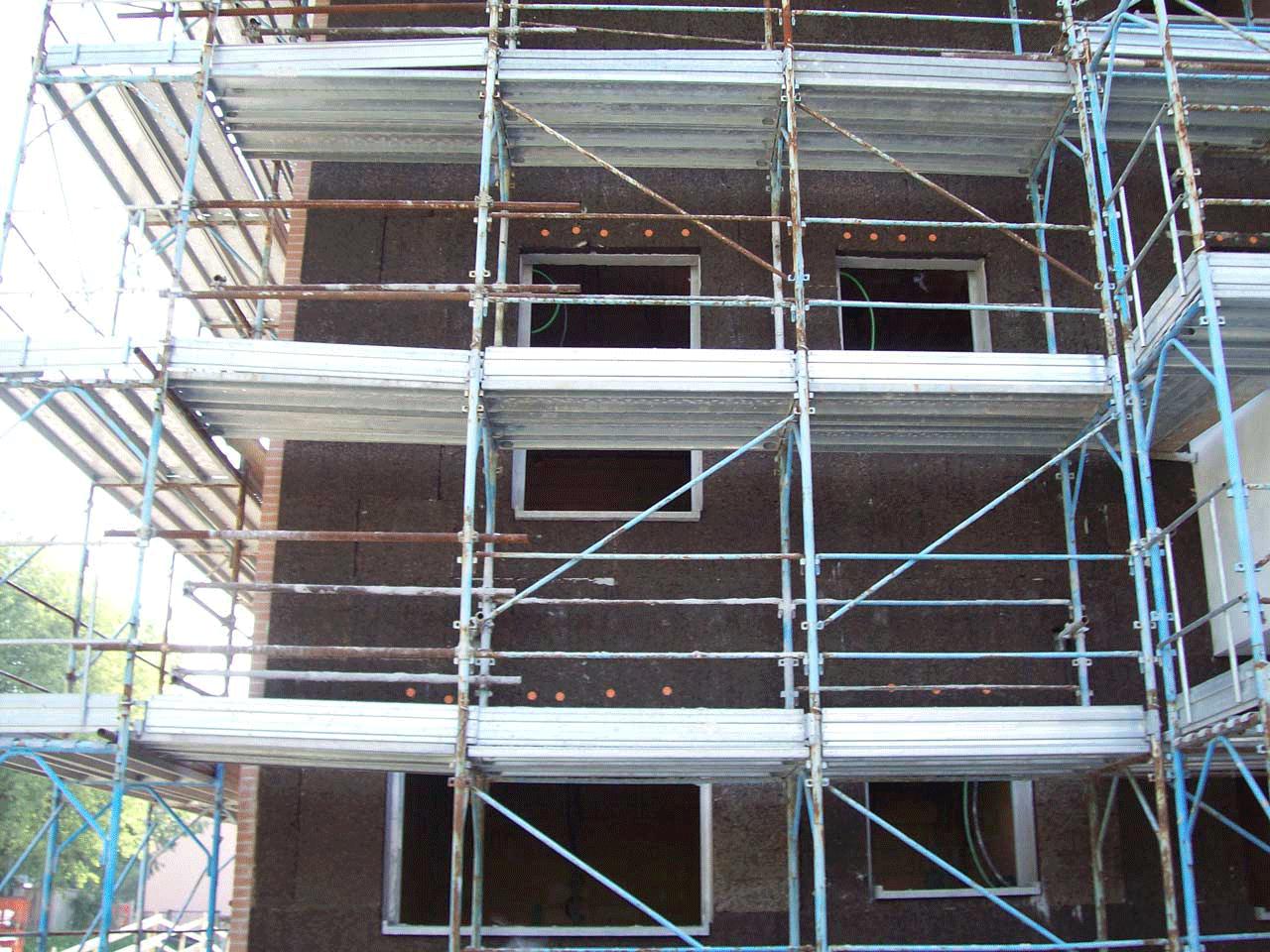

88 * Buna stabilitate la lumina, intemperii * Curatire usoara * Gama variata de culori Mod de aplicare: cu fierul de glet si se niveleaza cu drisca; Variante de fabricatie1,5 mm, 2 mm, 2,5 mm Z(zgariata) Consum: 0,5 3 kg / mp (in functie de variante) Timp de uscare 1-2 ore zvantare; 1-2 zile in masa Temperatura minima de aplicare: 10 C Ambalaj: 25 KG Tencuiala decorativa Tencuiala decorativa tencuială decorativă sub formă de pastă pe bază de materii prime naturale şi liant mineral rezistenţă la poluare şi mucegai permite respiraţia pereţilor aderenţă mărită, consum redus Pentru protecţia clădirilor, pentru decorarea şi finisarea clădirilor noi, renovarea clădirilor vechi sau modificarea faţadelor colorate -rezistentă în medii grele expuse la poluări, praf, zone de trafic intens Caracteristici de utilizare Timpul de uscare: 24 ore -Timp de omogenizare: 1 minut Date tehnice Granulaţia maximă: -de rolare cca. 2mm -medie cca. 2mm -fină cca. 1,5 mm

89 Masa volumică: cca.1,96 kg/l Aderenţa la suport: cca.0,51 N/mm2 Determinarea impermeabilităţii la apă: w<1,5 g/dm2 Conţinut de substanţe nevolatile: 82,7% Valorile au fost determinate la o temperatură de 20C şi în condiţii normale de umiditate, ele pot fi modificate în funcţie de condiţiile climatice. Tavane minerale

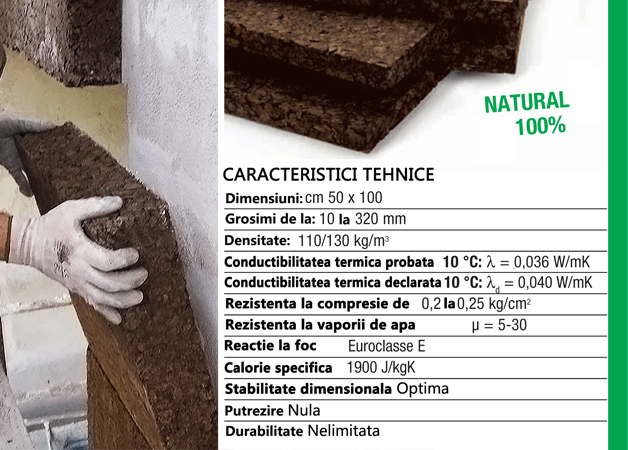

90 Sistem termoizolant din pluta Secretele plutei Pluta este scoarţa stejarului de plută (Quercus suber şi Quercus occidentalis). Scoarţa stejarului de plută se decojeşte pentru prima dată când stejarul împlineşte vârsta de 25 de ani, iar procesul de decojire se repeta din 9 în 9 ani. Pluta este constituita din milioane de celule moarte pline cu un gaz asemanator cu aerul; acest gaz constituie circa 90% din componenta si este responsabil de greutatea foarte scazuta si rezistenta la compresie a plutei. Peretii acestor celule sunt constitiuti din SUBERINA si CERINA, substante care dau impermeabilitatea, rezistenta la foc, flexibilitatea si rezistenta la putrefactie. Exploatarea plutei este un proces care nu are ca efect nici un fel de contaminare sau distrugere si nu aduce nici un fel de prejudiciu ecosistemului din care provine, avand in vedere faptul ca se obtine prin decorticarea trunchiului si a ramurilor groase ale arborelui de pluta. Procesul de decorticare este comparabil cu recoltarea fructelor, fiind unul dintre procesele cele mai prietenesti pentru mediul inconjurator, avand in vedere ca plantele nu sunt distruse. Pluta este un material regenerabil si constant, raspunzand cel mai bine la cerintele tot mai acute si necesare in conservarea si protejarea naturii. Datorită naturii sale deosebite, pluta este înzestrată cu proprietăţi excelente. Dintre aceste proprietăţi vom enumera câteva: izolant termic, izolant fonic, transpiranta şi permeabila la vapori de apă, impermeabila şi hidro-repelenta, nu îngheaţă, ignifuga, antistatica, igienică (nu o atacă paraziţii, ciupercile şi cariile), antialergică, elastică (nu distruge coloana şi tendoanele),

91 antiderapantă. Pluta este un termoizolant foarte bun! Cum se efectuează pierderea termică la materiale care sunt construite pe structura celulară, cum este şi plută, nici în ziua de azi nu se ştiu prea multe. Cu toate acestea, este cunoscut faptul că schimbul de căldură se efectuează în general prin transfer termic, flux termic şi radiaţie termică. Schimbul de căldură are loc prin celule aflate în interiorul materialelor. Transferul de căldură are loc în interiorul celulelor materialului. Pierderea de căldură la materialele cu densitate mare de celule este mult mai lentă decât la materialele cu densitate mică de celule. Având în vedere faptul că pluta dispune de 42 milioane de celule/cm3, putem să afirmăm că este unul dintre materialele cu cea mai mare densitate de celule descoperită vreodată. Este foarte important să specificam ca la celulele cu un diametru mai mic de 1 mm transmitanţa termică nu mai are nici un rol, rolul principal avându-l radiaţia termică. Pierderea de căldură are loc în felul următor: căldura se loveşte de materialul termoizolant, de aici intrându-şi în rol structura de celule din interiorul materialului, care începe să preia căldura şi să transmită prin radiere înspre o altă celulă. Celula radiata preia căldura şi la rândul ei o radiază înspre o altă celulă, acest proces având loc de la o celulă la alta. Căldura nu părăseşte materialul până când nu trece prin toate celule din material. De aceea pluta nu are punct de îngheţ, niciodată nu se răceaste. De aici rezulta că pluta este un foarte prost conductor termic şi implicit un deosebit de bun izolator termic. Panoul din pluta expandata, este un produs natural care a suferit un proces termic de coacere. Aceasta operatiune comporta fuziunea diferitelor substante ceroase din structura celulara a plutei care actioneaza ca un adeziv pentru agreagarea diferitelor granule. Procesul de coacere impotriva a ceea ce se crede eronat, nu altereaza caracteristicile plutei, ba dimpotriva, le imbunatateste, in fapt determina o dilatare a granulelor si deci imbunatateste caracteristicile de izolatie. Culoarea bruna a produsului nu se datoreaza alterarii plutei naturale ci este asa din cauza coacerii produsului in cuptoare speciale.

92 Pluta mentine nealterate in timp, caracteristicile tehnice si dimensionale ale sale. Conductibilitatea termica probata la 10 C: = 0,039 W/mK, proba din pluta de 45 ani vechime. Panouri din pluta expandata pura sunt indicate pentru: Termoizolatii fatade - Terase izolate cu produse impermeabile - Acoperisuri Izolatii zidarii (intre ziduri) - Izolament antivibratii

93

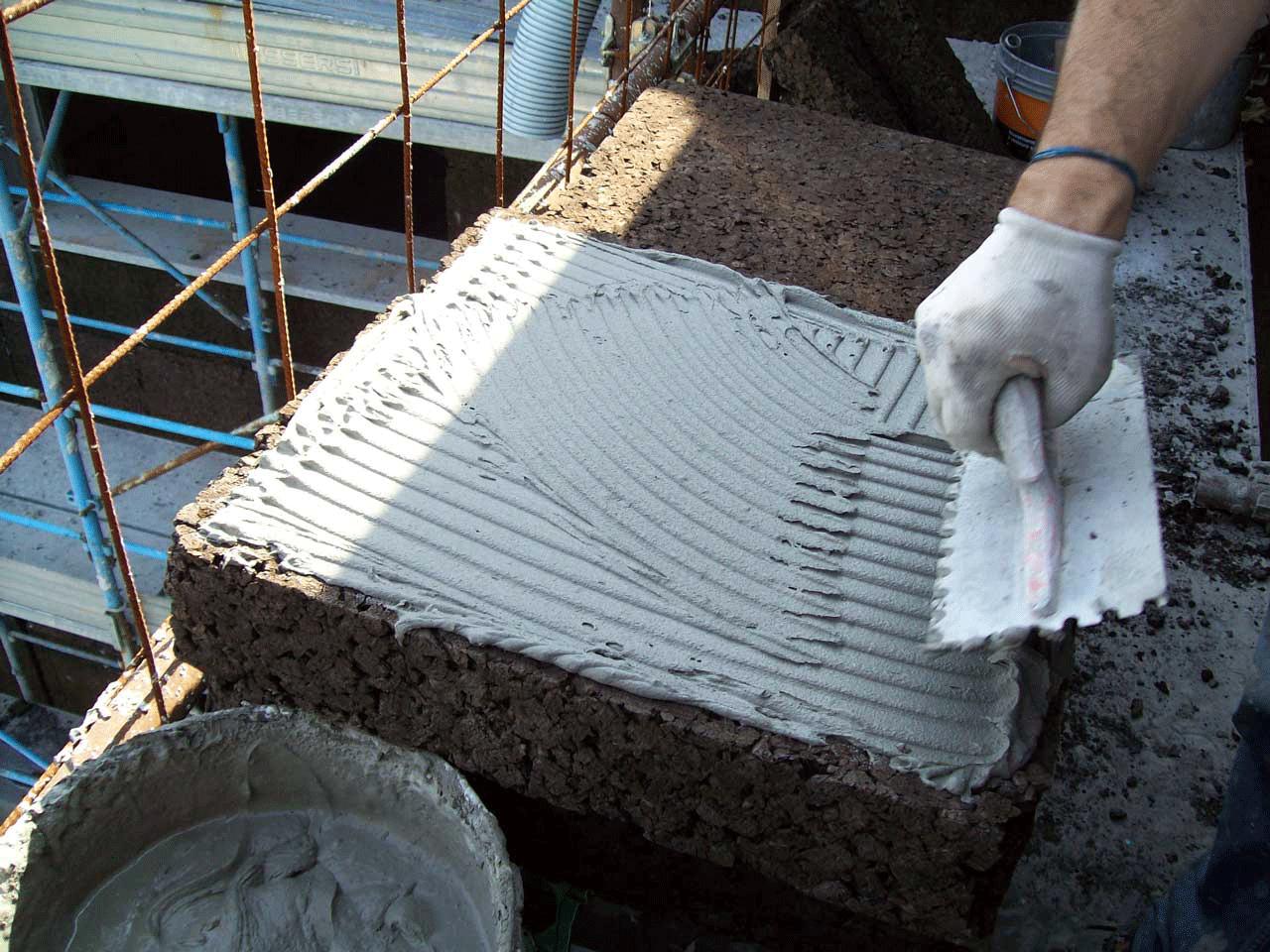

94 Pluta neagra expandata este un material 100% ecologic, nu dauneaza sanatatii si este reciclabila. Este rezistenta in timp la imbatranire, nu se degradeaza, fapt pentru care isi mentine pe o perioada lunga capacitatea de izolare. Este anorganica si de aceea nu contribuie la dezvoltarea mucegaiurilor, bacteriilor si nici nu se descompune. Densitatea mare de celule mici umplute cu aer in interiorul materialului asigura proprietati excelente de amortizare a zgomotelor. Folosirea plutei expandate asigura un confort ridicat al locuintei prin capacitatea sa de difuzie si de permeabilitate a aerului. Avantajele izolarii locuintelor cu pluta expandata: Imbunatatirea calitatii locuintei Sistemele de termoizolatie din pluta creeaza un mediu placut si echilibrat al locuintei: iarna asigurind o temperatura mai ridicata a suprafetei interioara a peretilor, iar vara mentinind o racoare placuta in incaperi. Economisirea energiei Incalzirea este scumpa. Sistemele de termoizolatie Sto va asigura de scaderea semnificativa a cantitatii de energie consumate, fiind o investitie rentabila, de mare utilitate. Prevenirea aparitiei mucegaiului Sistemele de termoizolatie din pluta asigura o temperatura crescuta la suprafeta interioara a peretilor. In conditii normale de locuit, acest lucru are drept consecinta directa eliminarea condensului (transpiratia peretilor), inlaturindu-se posibilitatea formarii mucegaiului si a ciupercilor. Eliminarea puntilor termice Sistemele de termoizolatie din pluta protejeaza zonele critice cum ar fi: nisele corpurilor de incalzire, stalpii din beton, imbinarile cu acoperisul, colturile exterioare, etc. In acest fel nu vor mai exista poerderi de caldura.

95 Imbunatatirea mentinerii caldurii Cu sistemele de termoizolatie din pluta se imbunatateste capacitatea peretilor de a inmagazina caldura. In acest fel se mentine un confort termic indelungat al incaperii. Permite respiratia peretelui Sistemul de termoizolatii pe baza de pluta permite difuzia vaporilor de apa din interior spre exterior, favorizind respiratia peretelui. Imbunatateste izolatia fonica Sistemele de termoizolatie din pluta sunt fonoabsorbante. Folosind un material cu densitate mare (pluta are cea mai mare deinsitate dintre toate materialele, aproximativ 120 kg/m3), izolarea fonica poate fi realizata mai usor. Reduce riscul aparitiei fisurilor Sistemele de termoizolatie din pluta mentin timp indelungat o temperatura constanta in elementele de constructii, reducind efectul produs de dilatari si contractii.eliminidu-se aceste fenomene, probabilitatea aparitiei fisurilor si a crapaturilor este destul de mica. Realizarea unei fatade estetice Sistemele de termoizolatie din pluta fac posibila realizarea unor fatade estetice, fara rosturi, atit la constructiile noi cit si la cele vechi. Cresterea suprafetei de locuit Sistemele de termoizolatie din pluta fac posibila reducerea grosimii peretilor interiori sau exteriori, atit de mult cit se permite din punct de vedere static. Acest lucru favorizeaza cresterea spatiului de locuit. Efectul termic obtinut cu o izolatie de polistiren de 12 cm poate fi usor suplinit de o izolatie de pluta de 4-5 cm grosime. In plus, pluta este un foarte bun izolator fonic. Cresterea valorii cladirii Sistemele de termoizolatie din pluta protejeaza fizic peretii cladirilor de factorii climatici, marind durata de viata a imobilului. In acest fel valoarea cladirii creste indiferent daca este noua sau veche.

96 Montaj: - Aplicarea mortarul adeziv Pe placa izolatoare se aplica mortar adeziv: in cordon perimetral initial se aplica cu gletiera un strat subtire care se preseaza pe pluta, ulterior se aplica mortarul pe contur si 5 turte de mortar pe suprafata placii. Se monteaza un profil de soclu fixat in dibluri pe fatada. Placile de pluta nu se aplica pana la zona de contact cu terenul. Montajul placilor de pluta incepe de la nivelul profilului de soclu. Lipirea izolatiei Placile se lipesc in randuri orizontale, astfel incat sa se evite formare de rosturi in plan vertical. Izolarea termica a glafurilor vertical Se va izola si zona de glaf cu pluta neagra de grosime mai mica decat izolarea exterioara. Pentru rigidizarea si protectia muchiilor, in zona glafurilor se va monta si un profil de colt cu plasa de armare.

97 Izolarea termica a glafurilor orizontale Izolarea termica a glafurilor orizontale Este necesar sa se izoleze termic si glafurile orizontale, sub profilele metalice de protectie. Ancorarea izolatiei Placile se vor aplica prin lipire si se vor ancora cu dibluri cu rozeta cu cui metalic, in numar de: pana la 8 m - 6 buc/m², intre 8 si 20 m - 7 buc/m², peste 20 m - 9 buc/m². La colturi si la cladiri inalte se va suplimenta numarul de dibluri. Protectia colturilor La colturi se vor folosi profile de colt cu plasa de armare, pentru rigidizarea zonei de colt. Aplicarea plasei de armare Dupa intarirea mortarului utilizat la lipirea placilor, se va arma intreaga suprafata cu o plasa de armare din fibra de sticla, inglobata intr-un strat de mortar adeziv si de armare aplicat in prealabil. Plasa se apasa cu gletiera in stratul de mortar si se aplica un strat de mortar.

98 Suprapuneri la imbinare Plasa de armare se va monta cu suprapuneri de min. 10 cm. Finisarea Dupa uscarea mortarului adeziv si de armare,se va aplica un grund inainte de aplicarea tencuielii decorative. Urmeaza aplicarea stratului de tencuiala decorativa si operatiunea de driscuire conform instructiunilor producatorului.

99 Izolarea acoperisurilor Izolarea acoperisurilor plate - sistemul "izolatiei inverse" Acoperisurile, in special acoperisurile plate, sunt partile cele mai expuse ale unei cladiri. De aceea o compozitie structurala corespunzatoare constituie un factor determinant pentru durata de viata a acoperisului. Acoperisurile plate ofera arhitectului o varietate de posibilitati de proiectare: acoperisul plat poate fi necirculabil sau utilizat ca terasa, spatiu de parcare sau gradina. La acoperisurile realizate in maniera traditionala, membrana hidroizolanta este plasata deasupra izolatiei termice; stratul superior al membranei este supus factorilor climatici si impactului mecanic, ceea ce implica riscul pierderii etanseitatii. In cazul conceptului de acoperis "inversat", succesiunea straturilor este schimbata: panourile termoizolante se amplaseaza deasupra hidroizolatiei, oferind o solutie sigura si pe termen lung: Membrana hidroizolanta este protejata de extremele termice si de radiatiile UV, - Membrana nu este expusa la impacturi mecanice - Durata de viata a membranei este marita Produsele STYRODUR 3035 CS, 4000 CS, 5000 CS din spuma de polistiren extrudat BASF intrunesc calitatile necesare materialelor de izolatie destinate acoperisurilor "inversate", fiind utilizate cu succes in Europa de mai bine de 30 de ani pentru acest tip de lucrari. Structura din celule inchise a panourilor sta la baza excelentelor proprietati fizice si termice, permitand satisfacerea cerintelor impuse materialelor izolante utilizate la acoperisurile "inversate": - Absorbtia neglijabila de apa - Rezistenta la ciclurile de inghet/dezghet - Inalta rezistenta mecanica

100 Izolatii "inversate" - solutie pentru toate tipurile de acoperisuri Sistemul de izolatie "inversata" este aplicabil pentru toate tipurile de acoperisuri plate. Constructia standard este cea a acoperisului necirculat, lestat cu pietris la suprafata. Sistemul de acoperis "inversat" se preteaza in cazul acoperisurilor cu suprafete utilizate ca terase, gradini sau spatii de parcare. Izolatia termica amplasandu-se peste membrana hidroizolanta, o solutie de renovare a acoperisurilor plate eficienta energetic este construirea deasupra straturilor existente a unei invelitori de tipul "inversat". Realizarea standard a acoperisurilor "inversate" contine urmatoarele elemente: STYRODUR 3035 CS, 4000 CS, 5000 CS cu marginile suprapuse (se utilizeaza pe un singur strat!), Pentru a se obtine performante optime, trebuie respectate o serie de reguli de baza: anourilor STYRODUR 3035 CS, 4000 CS, 5000 CS trebuie sa permita difuzia libera, sau in cazul in care nu este posibil (terase, spatii de parcare cu dale de pavaj sau dale de beton, gradini de acoperis), trebuie sa contina un strat de drenare-difuzie (de ex.pietris sau spartura de piatra), -un singur strat, iar stratul geotextil de deasupra trebuie sa permita difuzia libera, fara insa a retine apa. Solutia de constructie "inversata" prezinta urmatoarele avantaje: Instalarea straturilor de deasupra membranei este independenta de starea vremii,instalare facila si rapida

101 Prezentare detaliata STYRODUR BASF Placile rigide din polistiren extrudat BASF au proprietati termoizolatoare excelente si rezistenta ridicata la compresiune, fiind utilizate pentru termoizolarea teraselor supuse la sarcini normale, precum si a celor supuse unor sarcini ridicate. Polistirenul extrudat STYRODUR BASF pentru termoizolarea teraselor este de mai multe tipuri, cu caracteristici diferite, fiecare tip folosindu-se in functie de incarcarea pe planseu: -STYRODUR 3035 CS"- cu muchiile in falt, pentru termoizolarea acoperisurilor plane (oscilatii mari de temperatura), a teraselor inversate, a acoperisurilor "verzi" si a spatiilor de parcare. -STYRODUR 4000 CS- cu muchiile in falt, pentru termoizolarea teraselor supuse unor sarcini ridicate (terase circulabile, terase inversate). -STYRODUR 5000 CS- cu muchiile in falt, pentru termoizolarea teraselor supuse unor sarcini ridicate (terase circulabile, terase inversate). STYRODUR 3035 CS, 4000 CS, 5000 CS din polistiren extrudat BASF intrunesc calitatile necesare materialelor de izolatie destinate tuturor tipurilor de acoperisuri, inclusiv acoperisurilor inversate. Structura din celule inchise a panourilor sta la baza excelentelor proprietati fizice si termice, permitand satisfacerea cerintelor impuse materialelor izolante utilizate la acoperisurile inversate: -Absorbtia neglijabila de apa -Rezistenta la ciclurile de inghet/dezghet -Inalta rezistenta mecanica.

102 Izolarea teraselor Daca acoperisul plat este circulat, functiunea cea mai uzuala este cea de terasa. Dalele de pavaj din beton cu rosturi libere se pot plasa fie cu ajutorul unor suportuei distentiere speciale, fie se pozeaza pe un strat de pietris faramitat (granulatie 4/8 mm) avand grosimea minima de 3 cm, deasupra unui strat de separatie hidropermeabil geotextil ce permite difuzia pozat pe panouri izolante Roofmate SL sau Floormate 500. (Floormate 500 se instaleaza cand trebuie suportat traficul auto, greutatea vehiculelor fiind insa limitata la 3,5 tone). Fig.1 O alta varianta pentru terase este de a construi un strat de dale din beton armat care sa permita distribuirea sarcinilor, pe un pat de sfaramitura de piatra (granulatia 4/8 mm) avand grosimea de 3-5 cm cu intercalarea unui strat de separatie (de ex. carton asfaltat). Deasupra dalelor se pot aplica placi rezistente la inghet). Solutii similare se pot aplica la acoperisurile supuse traficului auto, chiar pentru sarcini grele. In acest caz se recomanda utilizarea panourilor izolatoare Floormate 500, grosimea dalelor si armaturile lor calculandu-se pe baza gradului de incarcare. Fig 2.

103 Acoperis de beton cu panta 2. Membrana hidroizolanta 3. Izolatie Roofmate SL/Floormate 500, 4. Strat de separatie geotextil (de ex. Typar) 5. Strat de drenaj-sfaramatura de pietris (4/8 mm) 6. Date de pavaj din beton 1. Acoperis de beton cu panta 2. Membrana hidroizolanta 3. Izolatie Roofmate SL sau Floormate 500

104 4. Strat de separatie (de ex. Typar geotextil) 5. Pat din sfaramitura de pietris 6. Strat de separatie (de ex. carton asfaltat) 7. Pavaj din dale de beton armat cu strat de finisaj Reabilitarea termica a acoperiselor 1- grinzi 2- scanduri 3- folie 4- termoizolant 5- termoizolant 6-7 leaturi de sustinere tigla 7- tigla Exista situatii cand atat starea hidroizolatiei, cat si cea a stratului termoizolant nu sunt corespunzatoare. Reabilitarea termica presupune: indepartarea tuturor straturilor existente pana la suprafata superioara a betonului de panta si refacerea acestora in conditiile inlocuirii startului termoizolant existent cu un nou strat termoizolant, de calitate si grosime corespunzatoare noilor cerinte. O alta posibilitate este ca starea termoizolatiei existente sa fie inca buna si doar hidroizolatia sa fie deteriorata. Atunci se indeparteaza straturile existente pana la hidroizolatie, in conditiile mentinerii ei cu functie de bariera contra vaporilor si se mentine stratul termoizolant existent. Se monteaza un strat termoizolant suplimentar, de calitate si grosime corespunzatoare noilor cerinte si apoi se monteaza noile straturi hidroizolante. Un alt treilea caz, mai simplu, este cel in care starea hidroizolatiei este buna si se mentin toate straturile existente, mai putin stratul de protectie al hidroizolatiei, realizandu-se o buna protectie mecanica si termica, inclusiv la actiunea directa a razelor de soare, a straturilor hidroizolante. Reabilitarea se face prin indepartarea stratului de protectie a hidroizolatiei, repararea, daca este cazul, a hidroizolatiei existente si montarea unui strat suplimentar termoizolant. Refacerea completa a

105 terasei se face doar cand, atat straturile izolante cat si betonul de panta sunt necorespunzatoare.mai complicat este atunci cand trebuie reabilitata termic o sarpanta, sau sistemul care sustine acoperisul si acoperisul propriu-zis. In primul rand este necesara o expertiza tehnica de specialitate care se face in functie de destinatia spatiului de sub sarpanta (pod sau mansarda) si de nivelul necesar de izolare termica. Pentru poduri care nu necesita climatizare, reabilitarea termica se realizeaza prin termoizolarea pardoselii podului, astfel: se curata si se niveleaza suprafata suport, se aplica bariera contra vaporilor, se aplica termoizolatia, se aplica un strat gros de separare (folie polimerica sau material geotextil) si abia apoi se monteaza pardoseala. La mansarde sau poduri care necesita climatizare se desface structura de inchidere interioara a spatiilor, se monteaza intre capriori sau acestia termoizolatia, se plica spre interior bariera contra vaporilor si, in final, se monteaza plafonul. Transformarea teraselor in sarpante, in cazul in care locuiti la bloc, se face cu acordul asociatiei de proprietari, pe baza unei expertize tehnice de specialitate care tine cont de rezistenta si stabilitatea terasei si de starea izolatiei termice, a izolatiei hidrofuga si de principiile economiei de energie.

106 Solutiile se stabilesc in functie de: inaltimea constructiei, sistemul constructiv al cladirii care sustine structura sarpantei (cosoroaba, popi, grinzi, capriori) care poate necesita modificari. Se mai tine cont de conceperea structurii sarpantei si a modului de fixare in structura constructiei, astfel incat sa corespunda cerintelor de rezistenta si stabilitate sub actiunea factorilor de mediu precum si de geomtria acoperisului care trebuie conceputa astfel incat sa asigure evacuarea exterioara sau interioara a apei provenite de la ploi, luandu-se in calcul viteza de scurgere a apei, posibilitatile de deversare peste elemente de preluare, dirijare si colectare.

107 Sisteme termoizolante (termosistem). Sfaturi si recomandari 1. Cum se alege corect un sistem termoizolant? Trebuie făcute calcule sau esuficient să se cunoască grosimea zidurilor? Un sistem termoizolant se alege în functie de câteva criterii importante, si anume: orientarea imobilului către punctele cardinale, distanta dintre clădirile învecinate si nu în ultimul rând,zona geografică. Este esential să se realizeze o auditare energetică a clădirii, sau cel putin o investigare termografică, nefiind suficientă cunoasterea grosimii zidurilor. Daca acest lucru nu este posibil, atunci se recomandă alegerea unui polistiren de fatadă cu o grosime de minim 100mm. 2. De ce sunt importante celelalte straturi ce urmează a fi puse peste plăciletermoizolante? Nu este suficientă doar tencuiala? Tencuiala decorativa, asa cum sugereaza si denumirea, are în primul rând un rol decorativ. Pentru mărirea rezistentei polistirenului de fatada la socurile mecanice, la fortele de compresiesi tractiune care apar pe fatade, dar si pentru oprirea pătrunderii razelor UV, polistirenul de fatadă se lipeste de perete cu adeziv de polistiren, se fixeaza in dibluri, dupa care se aplică plasa de armare inglobata în adezivul de polistiren si se trage al doilea strat de adeziv. 3. Sistemele trebuie alese si în functie de zona geografică? La mare aerul este sărat si este mult vânt, iar la munte plouă si este zapadă, se iau în considerare acesti factori atunci când se alege sistemul? Într-adevăr, zona geografică este foarte importantă. De exemplu, în zonele cu multă umezeală, se recomandă folosirea adezivului de polistiren cu proprietăti de respingere a apei, iar ca strat de finisare - decorare, este recomandată tencuiala

108 decorativă structurată cu efect hidrofob(cum este Savana ACVASTOP), cu rezistentă la intemperii (înghet si dezghet), precum si la razele UV. 4. Trebuie ca firma care comercializează sistemul de termoizolare să aibă aprobări de calitate, certificate de calitate? Sunt semnalizate aceste certificate pe produs cum poate un client sti dacă ceea ce cumpără are aceste aprobări? Sistemul trebuie sa fie agrementat tehnic de către institutiile autorizate din România si să fie însotit de declaratii de conformitate. Producatorii care au agrement tehnic indică pe etichetă autoritatea care a avizat produsul. 5. În cazul în care cineva si-a termoizolat apartamentul de la bloc, va fi eficient acest sistem având în vedere că vecini lui nu au termoizolat apartamentele lor? În cazul locuintelor din blocuri, izolarea interioara a apartamentului are doar un efect partial. O izolare termică se realizează corect la exterior, în urma auditării energetice si a unui proiect realizat de către specialisti. 6. Cum se poate evita condensul, umezeala si igrasia dintr-o cameră termoizolată? Unde s-a făcut greseala? Cum poate fi evitată aceasta problemă? Camerele neîncălzite si termoizolate trebuie încalzite periodic. Orice locuintă termoizolată trebuie aerisită zilnic timp de cel putin 5 minute, de 2-3 ori pe zi. O altă regulă este ca peretii exteriori să fie lăsati liberi pentru o bună circulatie a aerului, asta însemnând că e de preferat să nu existe mobilier de dimensiuni mari în acestă zonă. 7. Ce le recomandati celor care au deja construită o casă (veche) dar vor să îsi facă un sistem de termoizolare? În acest caz, tencuiala veche trebuie decopertată, de asemenea pot fi necesare consolidarea clădirii, refacerea izolatiei fundatiei, după care se aplică Savana Grund acrilic de adâncime pentru întărirea suportului. La final, se aplică sistemul termoizolant (polistirenul de fatadă, diblurile, plasa de armare si adezivul de polistiren) precum si tencuiala decorativă structurată. 8. La ce trebuie să fim atenti atunci când se lucrează pentru instalarea termoizolatiei? Care sunt cele mai frecvente greseli si cum pot fie ele evitate?

109 Greselile care pot interveni la instalarea termoizolatiei sunt numeroase, voi încerca să le enumăr si să arăt cum pot fi evitate: Rosturile nedorite dintre plăcile de polistiren nu se chituiesc cu adeziv de polistiren, ci se completează cu fâsii de polistiren sau cu spumă poliuretanică; Diblurile nu se monteaza înainte de timpul de priză al adezivului de polistiren (care este de ore); La zidăria plină, este recomandat ca diblul să intre minim 5 cm, iar la zidăria cu goluri - minim 8 cm. De asemenea, se alege diblul cu bolt de poliamidă sau cu bolt de otel, în functie de natura zidului(plin sau cu goluri); Lipirea plăcilor de polistiren pe suporturi precum BCA sau zidării vechi se face după intarirea suportului si reducerea gradului de absorbtie al acestuia cu ajutorul produsului Savana grund acrilic de adâncime; În cazul peretilor de cărămidă cu goluri, diblul nu se fixează prin percutie, deoarece se fracturează cărămida; este recomandată, în schimb, fixarea diblurilor prin înfiletare. Se recomandă ca soclul clădirii să fie retras cu minim 2 cm fată de restul fatadei, astfel încât apa colectată pe fatadă să nu se scurgă pe soclu; în acest caz, se foloseste profilul de soclu cu picurător. Fixarea plasei de armare se realizează numai prin inglobarea ei in stratul de adeziv de polistiren În acest mod, plasa de armare este prinsă între două straturi de adeziv de polistiren, obtinându-se efectul de armare. După aplicarea celui de-al doilea strat de adeziv de polistiren (masa de spaclu), se lasă la maturat cel putin sapte zile si numai dupa aceea se pot aplica grundul (amorsa) si tencuiala decorativă structurată. Greselile frecvente care apar în aplicarea stratului final decorativ: Grundul (amorsa) nu are aceeasi nuanta cu tencuiala decorativă structurată ; in cazul acesta, in procesul de structurare exista riscul sa se ajunga la stratul de grund si sa se vada alta culoare;

110 Nu se lucrează continuu pe toată suprafata fatadei Se lucrează la temperaturi mai mici de +5 C sau mai mari de 30 C Nu se iau în calcul temperatura aerului si temperatura fatadei Se lucrează pe suprafete expuse direct radiatiei solare Se lucrează la mai putin de 2-3 ore de la trecerea soarelui (timpul necesar eliminării căldurii acumulate în fatadă) Se lucrează pe vânt puternic, în conditii de umiditate atmosferică ridicată, ceată sau ploaie 9. Cum se acordă garantia? Separat pentru produs sistem si separat pentru montaj? Garantia se acordă în conformitate cu legislatia referitoare la introducerea pe piată a produselor pentru constructii. Producătorul poate acorda garantie pentru produs sau un sistem, iar firma de constructii este răspunzătoare pentru montajul lor, conform recomandărilor producătorului din agrementul tehnic. Un sistem termoizolant (mai cunoscut sub termenul de termosistem) se alege in functie de cateva criterii importante, si anume: orientarea imobilului catre punctele cardinale, distanta dintre cladirile invecinate si nu in ultimul rand, zona geografica. Este esential sa se realizeze o auditare energetica a cladirii, sau cel putin o investigare termografica, nefiind suficienta cunoasterea grosimii zidurilor. Daca acest lucru nu este posibil, atunci se recomanda alegerea unui polistiren de fatada cu o grosime de minim 100 mm. De ce sunt importante celelalte straturi ce urmeaza a fi puse peste placile termoizolante? Nu este suficienta doar tencuiala? Tencuiala decorativa, asa cum sugereaza si denumirea, are in primul rand un rol decorativ. Pentru marirea rezistentei polistirenului de fatada la socurile mecanice, la fortele de compresie si tractiune care apar pe fatade, dar si pentru oprirea patrunderii razelor UV, polistirenul de fatada se lipeste de perete cu adeziv de polistiren, se fixeaza in dibluri, dupa care se aplica plasa de armare inglobata in adezivul de polistiren si se trage al doilea strat de adeziv. Sistemele trebuie alese si in functie de zona geografica? La mare aerul este

111 sarat si este mult vant, iar la munte ploua si este zapada, se iau in considerare acesti factori atunci cand se alege sistemul? Intr-adevar, zona geografica este foarte importanta pentru tipul de termosistem ales. De exemplu, in zonele cu multa umezeala, se recomanda folosirea adezivului de polistiren cu proprietati de respingere a apei, iar ca strat de finisare - decorare, este recomandata tencuiala decorativa structurata cu efect hidrofob, precum si la razele UV. Trebuie ca firma care comercializeaza sistemul de termoizolare sa aiba aprobari de calitate, certificate de calitate? Sunt semnalizate aceste certificate pe produs cum poate un client sti daca ceea ce cumpara are aceste aprobari? Sistemul termoizolant trebuie sa fie agrementat tehnic de catre institutiile autorizate din Romania si sa fie insotit de declaratii de conformitate. Producatorii care au agrement tehnic indica pe eticheta autoritatea care a avizat produsul. In cazul in care cineva si-a termoizolat apartamentul de la bloc, va fi eficient acest sistem avand in vedere ca vecini lui nu au termosistem propriu in apartamentele lor? In cazul locuintelor din blocuri, aplicarea unui sistem termoizolant in interiorul apartamentului are doar un efect partial. O izolare termica se realizeaza corect la exterior, in urma auditarii energetice si a unui proiect realizat de catre specialisti.

112 Izolare termica cu tencuiala termoizolanta IGRASTOP De ce sa folosesti tencuiala termoizolanta Igrastop? Izolarea termica cu tencuiala termoizolanta Igrastop are multiple avantaje fata de izolarea cu alte materiale. Iata cateva dintre aceste avantaje: Ziduri uscate fara igrasie si mucegai. In general, dupa realizarea termoizolarii, diferentele de temperatura dintre exteriorul si interiorul casei cresc. Aceste diferente de temperatura duc la intensificarea fenomenului de condens in interiorul zidariei. Daca termoizolarea se face cu materiale cu permisivitate redusa la circulatia vaporilor de apa, apa creata prin condens nu poate sa se mai evapore in exteriorul casei si se acumuleaza in perete. In timp, la interiorul casei apar umiditatea, igrasia si mucegaiul. Folosind tencuiala termoizolanta Igrastop, apa rezultata prin condens este eliminata natural, prin evaporare, in exteriorul casei prin porii tencuielii termoizolante Igrastop (aceasta avand 74% porozitate). Astfel zidaria casei ramane uscata, iar riscul deteriorarii zidariei sau al aparitiei mucegaiului si igrasiei la interior dispare. Termoizolare fara riscuri si de lunga durata. La izolarea cu alte materiale, din cauza numarului de componente ce trebuie aplicate (7-8 componente), procesul de aplicare presupune un numar relativ mare de operatiuni, iar riscul de a se gresi este mare, mai ales daca nivelului profesional al celor care fac aplicarea este scazut. Un termosistem clasic executat gresit prezinta riscul aparitiei fisurilor prin care apa de la ploaie se poate infiltra. O data ce apa incepe sa intre si sa se acumuleze in interiorul termosistemului, acesta se degradeaza accelerat, iar proprietatile termoizolante se pierd. Conform unui studiu recent, 62.7% din termosistemele din Romania sunt executate

113 defectuos si in 2-3 ani de la aplicare se constata patrunderea apei in interiorul sistemului conducand la craparea si exfolierea stratului de tencuiala, precum si la pierderea calitatilor termoizolatoare. Daca termoizolarea se face cu tencuiala termoizolanta Igrastop, riscul unei aplicari defectuoase este minor datorita simplitatii operatiuni de tencuire. Termo-hidro izolare. Avand un coeficient foarte redus de absorbtie capilara, tencuiala Igrastop nu permite accesul apei din exterior catre interior. Astfel pe langa termoizolare, fatadele sunt si hidro-izolate. Stratul de Igrastop nu absoarbe apa, nu "lucreaza" si astfel nu crapa si nu se deterioreaza in timp. Case mai rezistente la foc. Datorita faptului ca tencuiala Igrastop se incadreaza in clasa A1 de Ignifugare, rezistenta la foc a tencuielii Igrastop este incomparabil mai mare decat cea a termoizolarii cu alte materiale. Case fara zgomot la interior. Tencuiala de termoizolare Igrastop este si un bun izolator fonic. La un strat de 2 cm de tencuiala se obtine o izolare fonica de 23 decibeli. Case naturale. Tencuiala termoizolanta igrastop este 100% naturala. Fatade rezistente. Tencuiala termoizolanta Igrastop este foarte rezistenta in punct de vedere mecanic avand o rezistenta la compresiune de 1.60 N/mm2 (clasa CS II) Termoizolare rapida, usoara si durabila. Avand o adezivitate foarte ridicata (0.51 N/mm2) tencuiala termoizolanta Igrastop se lipeste foarte usor pe aproape orice suprafata, fara a fi necesara o amorsare sau o pregatire speciala a acesteia. In plus procesul de tencuire al fatadei este unul relativ simplu, iar durata de realizare a termoizolarii este semnificativ mai mica decat in cazul termoizolarii cu polistiren unde datorita numarului mare de componente ce trebuie montate/aplicate, durata termoizolarii este mare. Cum functioneaza termoizolarea cu Igrastop? Obiectivul termoizolarii cu Igrastop este obtinerea unor pereti exteriori mai uscati si mai calzi la interior. Nivelul de umiditate al unui material influenteaza semnificativ rezistenta termica a acestuia. Cu cat un material este mai umed cu atat rezistenta lui termica este mai scazuta.va propunem sa va imaginati urmatorul experiment. Imaginati-va ca aveti un cojoc foarte gros care atunci cand este uscat va protejeaza foarte bine de frig. Imaginati-va apoi ca luati cojocul, il puneti in apa la inmuiat, apoi il stoarcet-il si luati-l pe dumneavoastra umed. Nu este nevoie sa va mai imaginati si ca iesiti cu

114 el afara in frig intrucat credem ca sunteti deja convins ca proprietatile lui termoizolatoare au fost complet afectate de umiditate. Studiile de specialitate arata ca la un nivel de umiditate de 20% zidaria isi pierde peste 56% din rezistenta termica. Acest lucru se intampla ca urmare a formarii in structura materialului a puntilor lichide a caror conductivitate termica este egala cu a apei (λapa=0,58w/mk). Aparitia umiditatii in peretii exteriori este un fenomen natural, datorat condensului care se formeaza in interiorul peretelui ca urmare a diferentei mari de temperatura dintre exterior si interior. Aici intervine Igrastop. Avand porozitate 74%, permeabilitatea la difuzia vaporilor de apa la Igrastop este excelenta ( μ = 4.40) si astfel condesul ce se formeaza in perete se poate evapora si peretele poate ramane uscat. Este bine cunoscut faptul ca aerul este cel mai bun termoizolator (λaer=0,025 W/mK), iar practic, termoizolarea cu tencuiala Igrastop este de fapt o termoizolare cu aer". Tencuiala termoizolanta Igrastop are 74 % porozitate. Cu cat gradul de porozitate al unui material este mai mare cu atat rezistenta termica a acestuia se apropie de rezistenta termica a aerului. Spre deosebire de o tencuiala obisnuita care cantareste pana la 1500 Kg/mc, tencuiala termoizolanta Igrastop cantareste doar 310 Kg/mc. Acest aer din compozitie ii da tencuielii Igrastop proprietatile termoizolante si o face foarte usoara. Concluzionand, aplicand tencuiala termoizolanta Igrastop pe o casa e ca si cum am imbraca acea casa intr-o haina dintr-un material modern care fara a fi foarte gros sau greu, datorita tehnologiei de varf pe care se bazeaza, tine casa calda si uscata. Aplicata intr-un strat cu grosimea de 2 cm, tencuiala termoizolanta Igrastop reduce cheltuielile cu energia cu pana la 40% permitand o recuperare rapida a investitiei facute in termoizolare Situatii in care este recomandata termoizolarea cu Igrastop Ceea ce nu este inca foarte cunoscut este faptul ca termoizolarea cladirilor conduce in cele mai multe cazuri la crearea unui condens excesiv in interiorul zidariei, iar aceasta conduce la aparitia igrasiei si mucegaiului.

115 Izolarea termica a apartamentului la interior In cazul in care sunteti proprietarul unui apartament aflat intr-un bloc care nu este inca termoizolat, care nu se afla in programul de termoizolare al primariei si in care sansele ca ceilalti locatarii sa plateasca din buzunar termo-reabilitarea blocului sunt mici, puteti opta pentru termoizolarea interioara a apartamentului dumneavoastra, caz in care solutia clasica de termoizolare nu este recomandata (intrucat va conduce la aparitia igrasiei si mucegaiului la interior). La inceput nu veti observa aceste fenomene intrucat igrasia si mucegaiul se vor instala in prima faza sub materialul izolator. In timp (max 2 ani) mucegaiul si igrasia vor gasi o cale de a iesi la suprafata prin spatiile dintre placile materialului izolator, caz in care va trebui sa dati jos intregul sistem si sa o luati de la capat. Aplicand de prima data tencuiala termoizolanta igrastop, veti realiza reducerea de costuri cu energia dorita si veti preintampina aparitia igrasiei si mucegaiului. Izolarea termica a casei la interior In cazul in care din diverse motive nu puteti efectua lucrarea de termoizolare la exterior (probleme de acces, dificultate in a obtine autorizarea lucrarii, probleme cu vecinii, etc.) puteti opta pentru termoizolarea la interior caz in care izolarea cu materiale clasice trebuie evitata pentru a nu determina aparitia igrasiei si mucegaiului. Aplicand un strat de 2cm de Igrastop veti obtine atat o reducere a cheltuielilor cu energia de 40% cat si o protectie impotriva umiditatii excesive, a igrasiei sau mucegaiului. Izolarea termica a unei case vechi la exterior Daca aveti o casa veche e bine de stiut ca in general, in peretii caselor vechi exista acumulata multa apa/umiditate. Exista foarte putine exceptii. Principalele cauze sunt slaba hidroizolare a fundatiilor si utilizarea tencuielilor traditionale pe baza de var-ciment care nu au permis in timp o buna ventilatie a peretilor. La aceste case, dupa aplicarea termosistemului, cam la 1-2 ani apar igrasia si mucegaiul. Explicatia este simpla; termosistemul aplicat la exterior nu mai permite deloc ventilatia catre exterior, nivelul de umiditate creste accelerat in perete si incepe sa afecteze tencuiala din interior creeand toate premizele aparitiei mucegaiului. Aplicand solutia de termoizolare cu tencuiala termoizolanta Igrastop, apa din perete se va putea evapora, Igrastop functionand si ca o tencuiala de asanare.

116 Izolarea termica la exterior a unei case istorice In cazul in care locuiti intr-o casa in care arhitectura fatadei nu permite acoperirea cu alte materiale, termoizolarea cu Igrastop este solutia ideala. Pe langa obtinerea unui termosistem care va pastra arhitectura originala a fatadei, Igrastop va permite si ventilatia peretilor, rezolvand astfel si problema umiditatii acumulata in zidurile casei. Pe ce suprafete se poate aplica IGRASTOP? Avand o adezivitate foarte buna, Igrastop face priza buna pe aproape orice suprafata. Poate fi aplicat fara dificultati pe caramida, beton, piatra, lemn, BCA, BCU, sticla sau metal. Cum se pregateste peretele inainte de aplicarea Igrastop? Aplicarea Igrastop nu necesita o pregatire pretentioasa a suprafetei de aplicare. Se recomanda indepartarea straturilor de vopsea aplicate anterior si a stratului de tencuiala sau glet daca acestea au fost afectat de umezeala din perete sau igrasie. Nu este necesara aplicarea unei amorse. In timpul verii este recomandata udarea zidului ce urmeaza a fi tencuit cu Igrastop. Cum se pregateste TENCUIALA Igrastop? Pentru pregatirea unui sac de tencuiala Igrastop aveti nevoie de un recipient cu volumul de aproximativ 50 de litri, de un mixer (cu maximum 600 rotatii pe minut) si de 3,5 4 litri de apa. In recipient, se adauga 1 litru de apa dupa care se varsa INTREGUL continut al unui sac de TENCUIALA Igrastop. Apoi se amesteca si se adauga treptat apa. Pentru fiecare sac de TENCUIALA de 7Kg se utilizeaza in total 3.5 litri de apa. Vara, la temperaturi ridicate, datorita fenomenului de evaporare, volumul de apa necesar amestecarii creste spre 4 litri pentru fiecare sac de praf mixat. Observatii foarte importante: 1. Este obligatoriu ca la o preparare sa se amestece un sac intreg sau un numar de saci intregi. In nici un caz nu este permisa amestecarea unei jumatati de sac. Explicatia este simpla. Prafurile din amestecul din sac au greutati

117 specifice diferite si pe timpul transportului sacului de la producator la client, materialele grele se lasa catre fundul sacului in timp ce cele mai usoare raman in partea de sus. Amestecand doar o parte din sac exista toate premizele obtinerii unui material care nu contine toate ingredientele necesare si deci nu mai are proprietatile necesare. 2. Respectarea cantitatii de apa recomandate este foarte importanta pentru pastrarea caracteristicilor materialului. Datorita faptului ca la amestecare se produce mult praf exista tentatia de a adauga apa in exces. Este foarte important sa rezistati acestei tentatii. 3. Pentru amestecare este important ca mixerul sa aiba maximum 600 rotatii pe minut, altfel se sparg granulele de sticla si se pierd calitatile materialului. 4. Timpul de amestecare este de 10 minute. Este foarte important sa se respecte intrucat materialul are nevoie de acest timp pentru o buna omogenizare si amorsare. Daca timpul de amestecare nu este respectat, aderenta si proprietatile materialului vor fi afectate. In general exista tentatia de a se opri amestecarea dupa 6-7 minute intrucat materialul pare a fi gata de aplicare. Nu va lasati pacaliti. Nu este gata. Materialul trebuie amestecat 10 minute. Va recomandam sa utilizati un ceas. 5. Intrucat materialul se intareste in timp si trebuie sa se aplice in maximum 2 ore de la preparare, se recomanda a nu se pregati mai mult material decat se poate aplica intr-un interval de 2 ore. Orientativ, un aplicator poate aplica manual cca mp, adica aproximativ Kg de material neamestecat (5-7 saci). Cum se aplica TENCUIALA IGRASTOP? Tencuiala Igrastop se poate aplica MANUAL (cu gletuitorul si mistria) sau MECANIZAT (cu masina de tencuit, dar in cazul unei astfel de aplicari este necesara contactarea prealabila a distribuitorului pentru a stabili tipul de masina de tencuit necesar aplicarii). Inceperea aplicarii este recomandata sa se faca la 5 minute dupa terminarea prepararii. In acest interval de 5 minute, materialul isi finalizeaza amorsarea. Lucrul pe sectiuni si in straturi Recomandam aplicarea in 2 straturi si pe mai multe sectiuni de lungime de 1 metru, intre doua ghidaje de distanta astfel:

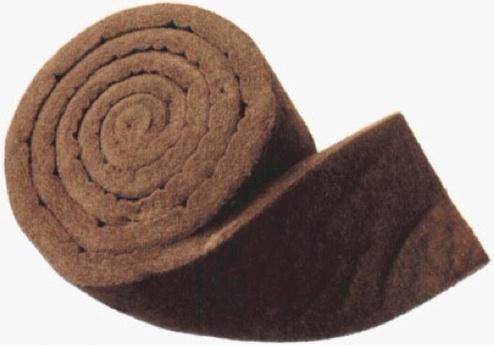

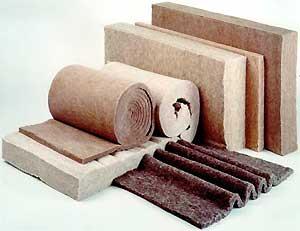

118 In prima sectiune de 1 metru (dintre doua ghidaje) se incepe cu aplicarea unui strat subtire de material. Intrucat intre aplicarea acestui prim strat si aplicarea stratului final este recomandat sa se lase un timp de de minute pentru uscare, dupa aplicarea primului strat in prima sectiune se trece la aplicarea primului strat in sectiunea urmatoare. Dupa scurgerea timpului de de minute de la aplicarea primului strat in prima sectiune, se revine la prima sectiune si se aplica stratul final, pana la obtinerea grosimii finale dorite (recomandat 1cm). Se indeparteaza excesul, de material si se niveleaza. Se trece apoi la aplicarea stratului final in sectiunea a doua. Si asa mai departe. Domenii de aplicare a tencuielii Igrastop Termoizolare interioara sau exterioara a caselor Tratarea igrasiei si mucegaiului la interior sau exterior Tencuirea soclurilor de casa si a gardurilor exterioare (unde fenomenul de absorbtie al apei din pamant este foarte frecvent si de obicei tencuiala obisnuita se deterioreaza) Tencuirea caselor din lemn si a mansardelor din lemn si OSB unde prin tencuire se obtine atat ignifugare cate si protectia lemnului impotriva daunatorilor (carii, etc.) Reparatia termosistemelor pe baza de polistiren sau vata prin aplicarea unui strat de 1 cm deasupra. Date tehnice Formă: Pulbere Miros: Fara miros Aspect: Gri deschis Consum: 3.5 KG/mp (pentru un strat de 1 cm) Densitate: 310 (-/+ 10%) kg/m3

119 Conductivitate termica: W/mK (T1) Rezistenta la compresiune: 1.60 N/mm2 (CS-II) Adezivitate: 0.51 N/mm2 (FP) Absorbtie capilara de apa: Kg/m2 min 0.5 (clasa W1) Permebilitate la difuzia vaporilor de apa: μ = 4.40 (dupa 120 zile) Clasa de ignifugare: A1>500C Punct de topire: 1100 C PH: >10.5

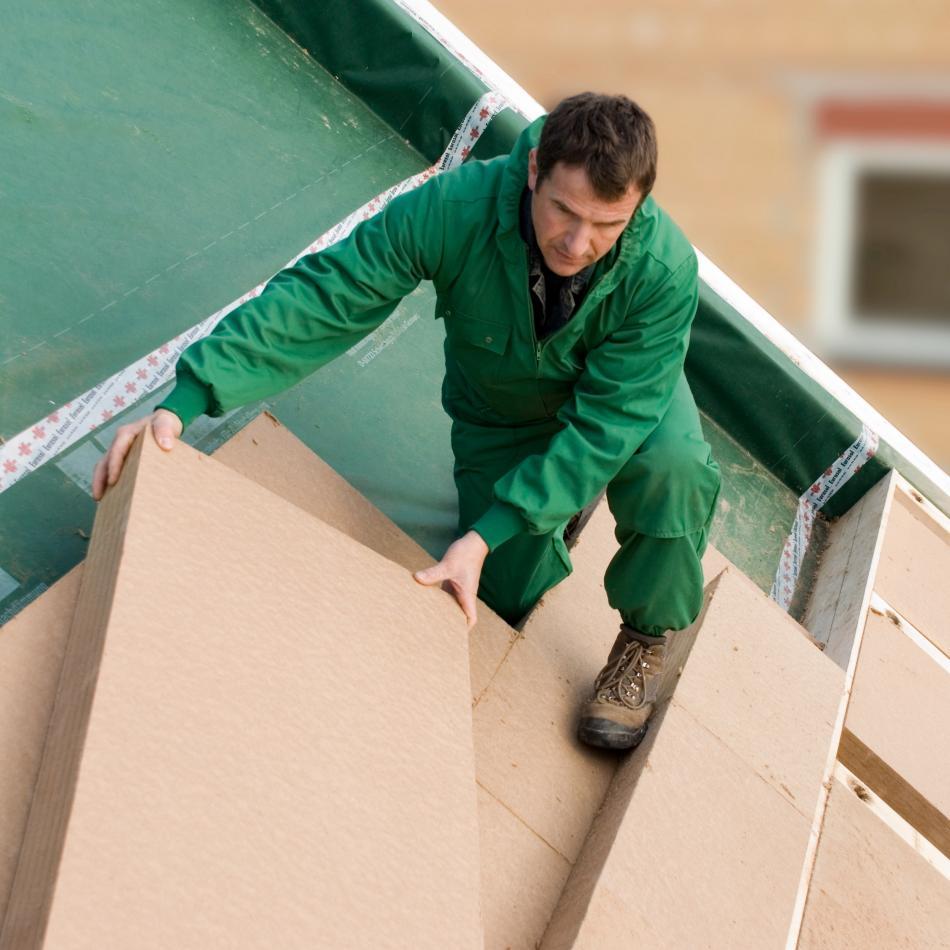

120 Termoizolatie din fibre de Canepa Termosistemul cu canepa este recomandat pentru izolarea acoperisurilor, a peretilor si a pardoselii, asigurand un transfer termic bun. "Cel mai bun material fabricat din materii prime regenerabile"- Potrivit Fundatiei de testare "Stiftung Warentest", Germania. Termoizolatie naturala, din fibre de canepa, cu o densitate ridicata pentru a inmagazina de 2 ori mai multa caldura decat termoizolatiile de pe piata. Capacitatea excelenta de difuzie a produsului realizeaza reglarea automata a umiditatii, ceea ce permite crearea unor conditii climatice placute si sanatoase in interiorul incaperii. Datorita faptului ca fibrele de canepa nu contin albumina, nu este nevoie de un tratament impotriva moliilor si gandacilor.

121 Se monteaza foarte usor, nu irita pielea si se prelucreaza aproape fara praf. Nu contine substante periculoase mediului sau sanatatii. Datorita stabilitatii dimensionale, se monteaza chiar fara fixare. Nu se taseaza in timp, si nu se mucegaieste - nota 0, cea mai buna la testul de mucegai din Germania. Capacitatea excelenta de difuzie a produsului Thermo-Hanf garanteaza reglarea automata a umiditatii, ceea ce permite crearea unor conditii climatice foarte placute si sanatoase. Produs fabricat din materii prima naturale, utilizand tehnologii moderne si prietenoase cu mediul.

122 Fiind permeabila la vaporii de apa, pastreaza structura casei in stare uscata in mod permanent, evitand eventualele probleme intalnite la izolatiile conventionale (formarea condensului, aparitia mucegaiului etc). Termoizolatia din fibre de canepa ofera fiabilitate si siguranta in livrare,care se distinge prin calitatile sale tehnice deosebite, respectand normele in vigoare.

123 Cum a aparut aceasta solutie? Industria de canepa este in continua crestere, canepa fiind utilizata pentru obtinerea unei palete largi de produse. Fiind una dintre cele mai vechi plante de cultura, canepa are o contributie substantiala in aprovizionarea omenirii cu cantitati suficiente de imbracaminte, hartie, ulei, combustibil, alimente si materiale de constructii. In rastimp de de zile, canepa poate creste pana la 4 metri. Prin umbrirea rapida a solului, plantele impiedica cresterea buruienilor. La cultivare nu se aplica tratamente chimice pentru protectia plantelor. Ca efect secundar, in faza de crestere, canepa curata aerul, contribuind la descompunerea dioxidului de carbon. Dupa recoltare, canepa lasa in urma sa un sol afanat. Proprietati: Proprietati excelente de izolare termica; Proprietati de izolare fonica; Permeabila la vapori; Bilant CO2 pozitiv; Utilizare multipla; Disponibila in diferite formate si grosimi; Eficienta, usor de aplicat; Produs cu capacitate de difuzie, adica nu influenteaza cedarea umiditatii;

124 Fabricat din ingrediente naturale; Rezistenta la foc; Rezistenta la mucegai si molii; Fara substante nocive pentru mediu; Fabricat in Germania; Un produs cu numeroase premii si calificative; Livrare la dimensiuni dorite de client; Utilizare: Se monteaza ca si termoizolatie la acoperis, intre capriori, ca izolatie intre pereti, pentru izolarea interioara a peretilor, pentru izolarea si realizarea fatadelor ventilate, pentru izolarea podeleleor si intre nivele. Salteaua de canepa se taie la dimensiunea dorita si se preseaza in golul dintre elementele de structura, chiar fara fixare. La grosimi mai mici, izolatia se va fixa cu cleme.

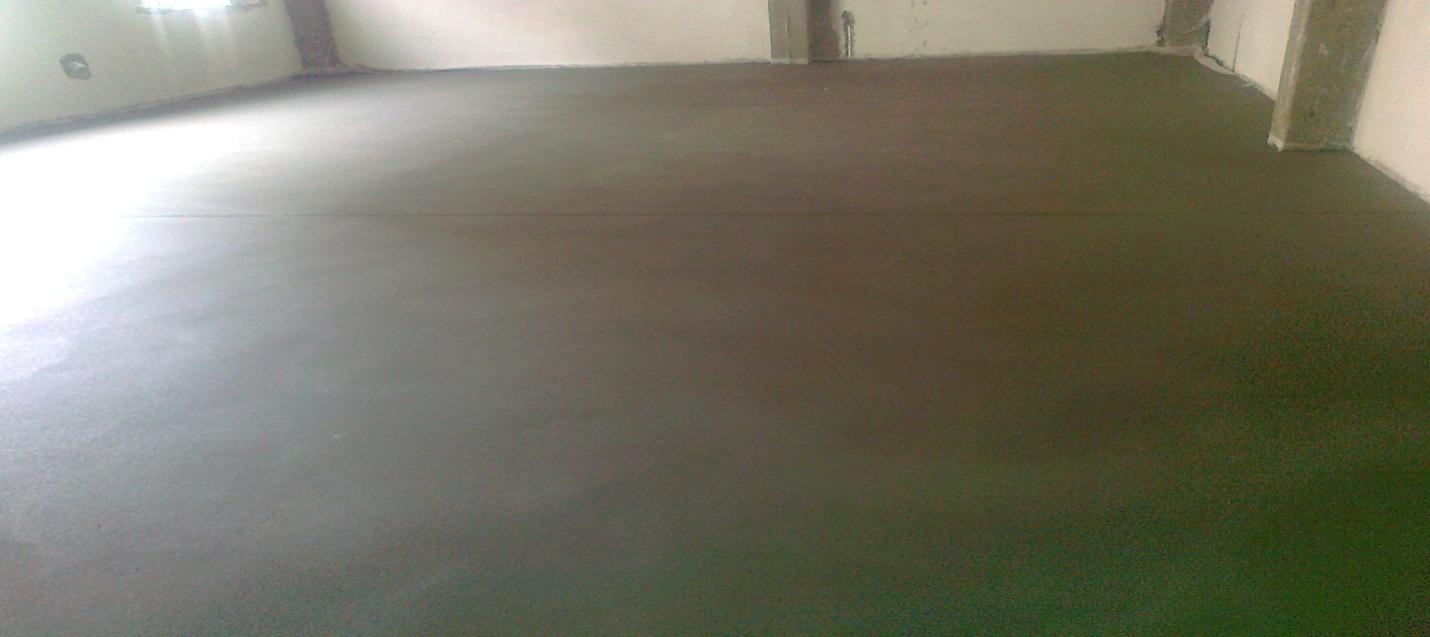

125 SISTEM TERMOIZOLANT SI FONOIZOLANT PENTRU PARDOSELI SISTEM IZOPAT - PERLIT Sistem termoizolant si fonoizolant pentru pardoseli si terase alcatuit din pat de perlit expandat acoperit cu sapa slab armata I. Domenii de utilizare : Termoizolarea si fonoizolarea pardoselilor si teraselor. Reducerea, de doua pana la patru ori, a incarcarii planseelor din beton, tabla, sau lemn. Incalzire in pardoseala. Inlocuieste mai economic si rapid, sistemul dublu stratificat format din sapa densa si polistiren extrudat

126 II. Calitaţi speciale Este un sistem destinat termo si fonoizolarii construcţiilor, suport usor pentru pardoseli si membrane hidroizolante. Sitemul este alcatuit din: - pat uscat de umplutura, din PERLIT EXPANDAT ( g = 3cm 50 cm ) - folie impermeabila ( g= min 0,080 mm) - armatura usoara din plasa metalica sudata (d = min. 2,5 mm) sau armare dispersa - sapa usoara sau densa pe baza de ciment (g= min 4 cm) Termoizolarea si fonoizolarea pardoselilor aplicate peste plansee de beton, lemn sau tabla profilata, asigurand incadrarea in clasa A1 de reactie la foc. Termoizolarea placilor de beton peste pamant la fundatiile caselor. Perfect compatibil cu elementele de incalzire in pardoseala, se remarca printr-o stabilitate dimensionala practic nelimitata in timp si la temperaturi de pana la 500 0C. Permite compensarea denivelarilor planseelor pana la 50 cm si inglobeaza, cu multa usurinta la aplicare, retelele electrice, de apa si de incalzire. Termoizoleaza si fonoizoleaza terasele peste spatii industriale, spatii comerciale sau de locuinte, aplicate peste plansee de beton sau tabla profilata, asigurand incadrarea in clasa A1 de reactie la foc.

127 Permite lipirea membranei hidroizolante atat cu adeziv cat si cu flacara. Asigura o excelenta termoizolare si o foarte buna protectie la zgomote de impact sau in aer pentru pardoseli si terase Permite mularea naturala si perfecta a patului de perlit pe orice denivelare a suportului initial conferind pardoselilor o portanta uniforma si foarte buna pe toata suprafata (elimina riscul aparitiei fisurilor ca urmare a existentei golurilor de sub sapa) Material usor - datorita densitatii foarte mici a patului de perlit (max 100 kg/mc pentru terase necirculabile si max 200 kg/mc pentru pardoseli pietonale) Permite prepararea si aplicarea mecanizate a sapei, cu foarte mare productivitate ( pana la 800 mp/zi/pompa ) Permite un grad inalt de finisare mecanizata( elicoptare ) a sapei Clasa de reactie la foc A1 Aplicare usoara si rapida. Un timp foarte redus de maturare si uscare datorita grosimii foarte mici a stratului de sapa( 3-4 cm). III. Proprietati - Conductivitate termica:0,053-0,065 W/m0 K. - Densitate pat perlit: kg/mc - Rezistenta la strivire pat perlit: min. 0,2-0,6 N/mm2 (20-60 tone /m2) - Densitate sapa: Kg/mc - Rezistenta compresiune sapa: 6-40 N/mm2 - Se incadrează în clasa A1 de reactie la foc - Grosime pat perlit : 3-30 cm - Grosime sapa : min 4 cm IV. Materiale : PERLIT EXPANDAT ( SR EN ) SAPA ( SR EN :2003 ) FOLIE PE PLASA SUDATA DIN OTEL ( d =2,5-4mm, ochi de 10x10 cm)

128 V. Instructiuni de punere in opera Aplicarea SISTEMULUI IZOPAT PERLIT presupune executarea urmatoarelor etape de lucru: 1. aplicarea patului de perlit expandat 2. aplicarea tesaturii sau foliei de separare dintre sapa si pat 3. aplicarea armaturii din plasa peste stratul de tesatura sau folie ( daca nu s-a ales varianta armarii disperse, cu fibre) 4. aplicarea sapei sau a betonului de panta Executarea aplicarii sistemului poate sa inceapa numai daca sunt indeplinite urmatoarele conditii: - sunt stabilite si instruite formatiile de lucru cu privire la procedurile de executie si masurile de securitatea muncii - au fost receptionate calitativ lucrarile de executie a suportului care trebuie sa indeplineasca urmatoarele conditii: - sa fie rigid - sa nu prezinte gauri, fante, crapaturi sau rosturi strapunse - daca proiectul prevede astfel de gauri in ele trebuie montate tevi de trecere mai inalte cu minim 2cm decat grosimea totala a sistemului - s-a verificat perimetrul suprafetei frontului de lucru care trebuie sa fies suprainaltat, etans, fara gauri strapunse si mai inalt decat grosimea totala a sistemului cu minim 2 cm - nu se intrevede posibilitatea aparitiei unor conditii climatice nefavorabile ( ger, precipitatii, vant puternic etc.) - in perioada de turnare a sapei, temperatura mediului ambiant nu depaseste intervalul de 50C 300C - trasarea cu instrumente specifice a cotelor de nivel la care se va raporta suprafata finita a patului de perlit si a sapei 1. Aplicarea patului de perlit expandat Perlitul expandat in forma prezentata in fisa tehnica este varsat din ambalaj si intins pet oata suprafata de lucru cu ajutorul unui teu, intr-un strat cat se poate de uniform. Cu ajutorul unui dreptar de 2-4 m se niveleaza aducandu-se la cota prestabilita si trasata in etapa de pregatire a frontului de lucru.

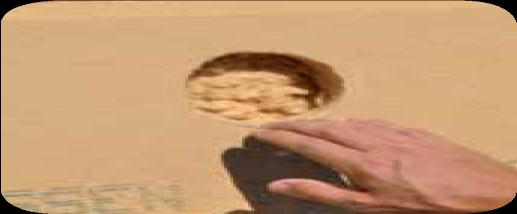

129 2. Aplicarea tesaturii sau foliei de separare dintre sapa si pat Tesatura sau folia este intinsa peste toata suprafata acoperita cu perlit. Se are in vedere suprapunerea marginilor cu min 15 cm la imbinarea fasiilor. Pe marginile suprainaltate sau pe peretii suprafetei de lucru se aplica o folie impermeabila de separare a sapei de pereti, pe o inaltime cu minim 2 cm mai mare decat grosimea sapei. 3. Aplicarea armaturii din plasa peste stratul de tesatura sau folie Plasa de armare este asezata peste stratul de separare din tesatura sau folie astfel incat marginile bucatilor de plasasa se suprapuna cel putin 10 cm. La montarea armaturii se vor respecta toate instructiunile de lucru si toate conditiile prevazute in normativele de constructii ce reglementaza executarea unor astfel de operatii. In cazul in care sistemul este folosit pentru executarea incalzirii in pardoseala, conductele de agent termic sau elementele de incalzire electrice sunt fixate de plasa de armare cu coliere de legatura autoblocante din plastic. 4. Aplicarea sapei sau a betonului de panta La aplicarea sapei trebuie sa se respecte instructiunile si conditiile de lucru prevazute in normativele de constructii ce reglementeaza executarea unor astfel de operatii pentru sapele conforme cu SR EN 13813/2003. Intinderea sapei proaspat preparate pe suport se face manual folosind un dreptar lung de 2-4 m tasandu-se permanent cu acesta sau mecanizat. Suprafata sapei se va proteja dupa 4-6 ore de la turnare, contra actiunii soarelui, vantului si ploii pana la minim 4 zile ( recomandat 7 zile ) ; Se evita circulatia pe suprafata sapei minim 4 zile( recomandat 7 zile) de la turnare. Se interzic lucrarile de strapungere a sapei prin spargere sau gaurire, inainte sau dupa maturare, in vederea executarii lucrarilor de montaj instalatii sau in alte scopuri.

130

131 Izolare prin suflarea fibrelor lemnoase - Izolare ecologica si inteligenta - Izolatie ecologica, compusa din fibre de lemn individuale, obtinute din lemn de brad si molid din Padurea Neagra din Germania. Valoarea excelenta a materialului garanteaza un inalt nivel de protectie impotriva pierderilor de caldura. Aceasta excelenta metoda de protectie impotriva frigului economiseste energie, si ca urmare si bani.fibrele de lemn deosebit de deschise la difuziune creeaza un climat placut si sanatos in spatiile interioare. Proprietati: > Stabilitate sigura deja de la 28 kg/m3 > Calitate inalta constanta a fibrelor > Flexibilitate in privinta formei > Variabilitate in privinta formatului > Prelucrare fara pierdere > Economisire de timp si costuri > Strat de izolatie fara imbinari > Fabricat din lemn de brad si molid > 100 % fara borat > Deosebit de deschis la difuzie > Reglarea climatul interior > Izolatie eficienta Injectarea se realizeaza doar de catre firme agrementate si certificate GUTEX! In Romania, firma autorizata pentru injectarea izolatiei fibrolemnoasa Gutex Thermofibre este SC Termocel Ecotec SRL din Bucuresti.
