Cenik Popolna notranja klima

Transcript

1 Cenik Popolna notranja klima

2 Pregled vsebine Termostatska regulacija sobne temperature 1 Električna / elektronska regulacija temperature 48 Posebni ventili 59 Cevni ventili 69 Ventili za hidravlično uravnovešanje 71 Regulatorji tlačne razlike in drugi regulatorji 86 Merilni instrumenti 103 Termostatske armature za pitno vodo 106 Regulacijski ventili z motornimi pogoni 109 Zaporne lopute, protipovratni ventil, čistilni kosi 129 Vzdrževanje tlaka 138 Zagotavljanje kakovosti vode 147 Uravnavanje tlaka v sistemih pitne vode 154 Dodatki 155 IMI INTERNATIONAL d.o.o. Orliška ulica 13, 8250 Brežice Tel.: Faks: e-pošta: info@imi-international.si URL: i

3 Vsebina Skupina Izdelek Stran Termostatska Termostatske glave regulacija K z vgrajenim tipalom... 1 sobne K z daljinskim tipalom 2 temperature DX z vgrajenim tipalom 3 D z vgrajenim tipalom 3 B za javne prostore 4 F z daljinsko nastavitvijo 4 VD, VDX z vgrajenim tipalom 5 WK kotna oblika za radiatorje z vgrajenim ventilom 6 VK z objemko za radiatorje z vgrajenim ventilom 6 Termostatska glava za ventile drugih proizvajalcev: VK, DX in D za Danfoss, D za Herz 7 Pribor za termostatske glave 8 Termostatski ventili Standard.. 9 V-exakt z natančno prednastavitvijo 11 F-exakt s fino prednastavitvijo 13 Termostatski ventili za obrnjen pretok 14 Termostatski ventili z majhnim pretočnim uporom 15 Standard C za hlajenje 17 Termostatski 3-potni ventili z obvodom (by-pass) 18 Pribor za termostatske ventile 19 Radiatorska zapirala in H-kosi Regutec radiatorsko zapiralo 22 Regulux radiatorsko zapiralo z izpustom in prednastavitvijo 22 Pribor za Regutec in Regulux 23 Vekotec H-kos.. 25 Vekolux.. 26 Pribor za Vekotec in Vekolux 27 Termostatski vložki. 29 Sistemi za povezavo radiatorjev Duolux 50 program ventilov za dvocevne sisteme 30 Pribor za Duolux Duolux program ventilov za dvocevne sisteme 33 Duolux program ventilov za enocevne sisteme 35 Pribor za Duolux.. 37 Enocevni ventil za vodoravno priključitev 38 E-Z sistem za enocevne in dvocevne sisteme 39 Pribor za E-Z sistem in enocevni ventil 41 E-Z ventil z navpično potopno cevko 42 Pribor za E-Z ventil. 43 Multilux za dvotočkovno priključitev 44 Multilux 4 komplet za dvotočkovno priključitev 45 Pribor za Multilux. 46 Električna / E-Pro elektronska Sobni termostat. 48 regulacija Termostat P z uro za termične pogone 49 temperature Sobni termostat dvostopenjski, za vent. konvektorje 50 Termostat E1 za zvezne pogone 52 Termostat E3 za 3- in 2-točkovne pogone 52 Radiocontrol F - radijski sobni termostat F 53 EMO T termični pogon za ogrevanje, hlajenje, klimatizacijo 54 EMOtec termični pogon za talno ogrevanje 54 Pribor za EMO T in EMOtec 55 EMO 1 zvezni pogon 56 EMO 3 tri-točkovni pogon 56 EMO EIB.. 57 EMO LON ii

4 Vsebina Skupina Izdelek Stran Posebni Tro-potni preklopni ventili za ogrevanje in hlajenje 59 ventili Tro-potni mešalni ventili za ogrevanje in hlajenje 60 Pribor za tro-potne preklopne in mešalne ventile 61 Termostatska glava K z naležnim ali potopnim tipalom 62 Termostatska glava K s spiralnim potopnim tipalom 62 Komplet za talno gretje 63 RTL Omejevalnik temperature povratka 64 Pribor za RTL. 65 Multibox RTL, C/RTL 66 Multibox K-RTL 66 Multibox K 67 Multibox F 67 Multibox C/E 68 Pribor za Multibox 68 Cevni Hydrolux pretočni ventili 69 ventili Globo KFE kroglični ventili za polnjenje in praznenje 69 Globo H kroglični ventili 70 Globo P in Globo P-S kroglični ventili za črpalke 70 Vsebina Pribor za Globo 70 Skupina Izdelek Stran Ventili za Ročni ventili za hidravlično uravnovešanje hidravlično STAD z notranjim navojem 71 uravnovešanje STK regulacijski ventil 72 STADA z zunanjim navojem 72 STAD-C za sisteme s protizmrzovalnimi sredstvi 73 STA-DR za majhne pretoke 73 TBV za končne porabnike 74 TA - H.U.B. razdelilnik/zbiralnik 74 TBV-C za končne porabnike, z regulacijsko funkcijo 75 TBV-CM za končne porabnike, z regulacijsko funkcijo 76 STAF / STAF-SG s prirobnicami 77 STAF-R, STAG s prirobnicami 78 TA BVS iz nerjavnega jekla 78 Avtomatski ventili za hidravlično uravnovešanje STAP regulator tlačne razlike z notranjim navojem 79 STAP regulator tlačne razlike s prirobnicami 80 BPV pretočni ventil 80 Pribor za hidravlično uravnovešanje 81 Regulatorji Pregled programa 86 Regulatorji tlačne razlike tlačne razlike in drugi DA 516 aksialni nastavljiv regulator tlačne razlike 87 regulatorji DAF 516 aksialni nastavljiv regulator tlačne razlike za vgradnjo v dotok 88 DAL 516 aksialni nastavljiv regulator tlačne razlike z omejevalnikom pretoka 88 DA 50 nastavljiv regulator tlačne razlike (DAF 50, DAB 50, DAL 50) 89 Regulatorji pretoka in tlačne razlike DKH 512 aksialni regulator pretoka in tlačne razlike 90 DK 50 nastavljiv regulator pretoka in tlačne razlike (DKF 50) 91 Regulatorji pretoka in temperature K 512 aksialni nastavljiv regulator pretoka 92 KTC 512 aksialni nastavljiv regulator pretoka in temperature za končne porabnike 92 KT 512 aksialni nastavljiv regulator pretoka in temperature 93 KTH 512 aksialni nastavljiv regulator pretoka in temperature 93 KTM 512 aksialni nastavljiv regulator pretoka in temperature 94 K50 regulator pretoka.. 95 KT50 regulator pretoka in temperature 96 iii

5 Vsebina Skupina Izdelek Stran Regulatorji Regulatorji tlaka, varnostni in prestrujni ventili tlačne razlike R 54 proporcionalni regulator tlaka s pnevmatsko vzmetjo 97 in drugi V 54 varnostni ventil s pnevmatsko vzmetjo 97 regulatorji P 54 prenapetostni ventil s pnevmatsko vzmetjo 97 (nadaljevanje) R 8 proporcionalni regulator tlaka s pnevmatsko vzmetjo 98 V 8 varnostni ventil s pnevmatsko vzmetjo 98 Merilni P 8 prenapetostni ventil s pnevmatsko vzmetjo 98 PM 512 aksialni prenapetostni ventil s pnevmatsko vzmetjo 99 Pribor za regulatorje 100 TA-CBI 2 merilni računalnik 103 instrumenti TA-CMI merilni instrument 104 TA Link elektronski pretvornik tlačne razlike 105 Termostatske TA - Therm termostatski regulacijski ventil za cirkulacijske zanke 106 armature TA - Mix termostatski samoaktivni mešalni ventil 107 za pitno vodo TA - Matic 3400/3410 termostatski samoaktivni mešalni ventil 108 Regulacijski Pregled programa 109 CV 216, 316 Z conski navojni dvo- in tro-potni regulacijski ventili 110 ventili z motornimi CV 216, 316 RGA navojni dvo- in tro-potni regulacijski ventili 111 pogoni CV 206, 306, 216, 316 GG prirobnični dvo- in tro-potni regulacijski ventili, siva litina 112 Pogoni MC 55 - MC 1000 za CV...RGA in CV...GG 115 CV 216, 316 prirobnični dvo- in tro-potni regulacijski ventili 116 CV 225 prirobnični dvo-potni regulacijski ventili 118 CV 325 prirobnični tro-potni regulacijski ventili 120 CV 240 S prirobnični dvo-potni regulacijski ventili 122 CV 340 S prirobnični tro-potni regulacijski ventili 123 CV 240 E prirobnični dvo-potni regulacijski ventili 124 CV 340 E prirobnični tro-potni regulacijski ventili 125 Dodatki za regulacijske ventile 126 Pogoni MC MC 1503 za CV 127 Dodatki za pogone MC 127 GNMD Tro- in štiri-potne regulacijske pipe s pogoni 128 Zaporne TA-Xurox zaporne lopute lopute, TA Xurox ohišje/disk: GGG50/GGG protipovratni TA Xurox ohišje/disk: GGG50/nerjaveče jeklo 129 ventili, BTV zaporne lopute čistilni kosi BTV 103 PN16 ohišje/disk: EN-JS1050/nerjaveče jeklo 130 BTV 104 PN25 ohišje/disk: EN-JS1050/nerjaveče jeklo 130 Zaporne lopute z NRV 27 protipovratni ventil 131 NRV 1010 protipovratna loputa 131 STR 640 čistilni kos 131 STR 1020 čistilni kos 131 DR 6/16, pogon M (regulacijska in zaporna) 132 DRP 6/16, pogon M (regulacijska in zaporna) 133 motornimi DR 16 EVS, pogon M (regulacijska in zaporna) 134 DR 16 EVSA, pogon OA, AS (zaporna) 135 pogoni DR 16 EVSR, pogon OA, AS (regulacijska) 135 Motorni pogoni M, OA, AS, ASP, OAP 136 Dodatki za pogone 137 iv

6 Vsebina Skupina Izdelek Stran Vzdrževanje Statico raztezne posode s fiksno zračno blazino 138 tlaka Compresso vzdrževanje tlaka s kompresorji 140 Transfero vzdrževanje tlaka s črpalkami 143 Pleno naprave za dopolnjevanje vode 146 Zagotavljanje Vento naprave za odplinjevanje vode 147 kakovosti Zeparo - izločevalniki : odstranjevanje zraka in nečistoč 149 vode Dodatki za Zeparo 153 Uravnavanje tlaka v sistemih pitne vode Aquapresso raztezne posode s fiksno zračno blazino 154 Dodatki KAH zaporna pipa. 155 DH ventil z gumbom 155 Manometri. 156 Varnostni ventili. 156 Zagon Zagon standardnega sistema 159 Pojasnilo k nekaterim oznakam stolpcev v ceniku Cena Zaloga vse cene so v, brez DDV, brez rabata in s pariteto praviloma FCA kupec, razen če v ponudbah ni določeno drugače A - izdelki so na zalogi v količini zadostni za dnevno prodajo B - izdelki so na zalogi v manjši količini C - izdelki niso na zalogi, dobavni čas praviloma do 10 delovnih dni D - izdelki niso na zalogi, dobavni čas praviloma 10 do 30 dni Vsi podatki o zalogi in dobavnih rokih v tem ceniku in na ponudbah so okvirni in dani v dobri veri. Pridržujemo si pravico do tehničnih sprememb. IMI INTERNATIONAL d.o.o. Orliška ulica 13, 8250 Brežice Tel.: Faks: e-pošta: info@imi-international.si URL: v

7 Abecedno kazalo Izdelek Stran Izdelek Stran Izdelek Stran 3-potni ventili 18 DR 6/ MC ACA 126, 126 DRP 6/ MC ADF 154 DSV 156, 157 MC , 115 AGF 154 Duolux 33, 35 MC Aquapresso 154 Duolux MC AS DX 3 MC AS DX za Danfoss 7 MC , 114, 115 ASP E1 52 Mix 107 AUF 154 E3 52 Multibox C/E 68 B 4 EMO 1 56 Multibox C/RTL 66 BPV 80 EMO 3 56 Multibox F 67 BTV EMO EIB 57 Multibox K 67 BTV EMO LON 58 Multibox K-RTL 66 BVS 78 EMO T 54 Multibox RTL 66 C EMOtec 54 Multilux 44 C 10.1 F 140 Enocevni ventil za Multilux 4 komplet 45 C vodoravno priključitev 38 NRV C E-Pro 48 NRV C E-Z sistem 39 OA CBI E-Z ventil 42 OA CG 142 F 4 OAP CMI 104 F-exakt 13 P 146 Compresso Globo H 70 P CPV Globo KFE 69 P CU 142 Globo P 70 P 8 98 CV 206 GG 112 Globo P-S 70 PI 146 CV GMMD 128 PI CV 216 GG 113 GMMV 128 PI CV 216 RGA 111 H 156 PI CV 216 Z 110 Hydrolux 69 PI CV K Pleno 146 CV 240 E 124 K s potopnim tipalom 62 PM CV 240 S 122 K s spiralnim potopnim R CV 306 GG 113 tipalom 62 R 8 98 CV K z daljinskim tipalom 2 Radiocontrol F 53 CV 316 GG 114 K z naležnim tipalom 62 Regulux 22 CV 316 RGA 111 K z vgrajenim tipalom 1 Regutec 22 CV 316 Z 110 K50 95 RTL 64 CV KAH 155 SD 138 CV 340 E 125 Komplet za talno gretje 63 SE 138 CV 340 S 123 KT SG 139 CX 141 KT50 96 Sobni termostat 48 D 3 KTC Sobni termostat za D za Danfoss 7 KTH konvektorje 50 D za Herz 7 KTM STAD 71 DA M STADA 72 DA M STAD-C 73 DAF M STA-DR 73 DAL M STAF 77 DH 155 M STAF-R 78 DK Matic 108 STAF-SG 77 DKH MC , 115 STAG 78 DME 156 MC Standard 9 DR 16 EVS 134 MC Standard C 17 DR 16 EVSA 135 MC STAP 79, 80 DR 16 EVSR 135 MC , 115 Statico 138, 139 vi

8 Abecedno kazalo Izdelek Stran Izdelek Stran STK 72 VP.2 CE 148 STR VP.2 E 148 STR WK 6 SU 139 Xurox 129 T Zagon 158 T Zeparo TA - HUB 74 ZHI 153 TA - Matic 108 ZIK 152, 153 TA - Mix 107 ZIMA 153 TA - Therm 106 ZIO 152 TA BVS 78 ZUC 151 TA Link 105 ZUCM 151 TA Link 105 ZUD 150 TA-CBI ZUDL 150 TA-CMI 104 ZUK 151 TA-Xurox 129 ZUKM 151 TBV 74 ZUM 151 TBV-C 75 ZUML 151 TBV-CM 76 ZUP 149 Termostat E1 52 ZUPW 149 Termostat E3 52 ZUT 149 Termostat P 49 ZUTS 149 TG 145 ZUTX 149 TH 156 ZUV 150 Therm 106 ZUVL 150 TI 145 ZUVLS 150 TP ZUVS 150 TP TPV TPV Transfero Tro-potni mešalni ventili 60 Tro-potni preklopni ventili 59 TU 145 TV TV V V.1 C 147 V.1 CE 147 V.1 E 147 V V V 8 98 VD 5 VDX 5 Vekolux 26 Vekotec 25 ventili z majhnim pretočnim uporom 15 ventili za obrnjen pretok 14 Vento V-exakt 11 VK 6, 7 VP.1 CE 148 VP.1 E 148 vii

9 Termostatske glave Termostatska glava K z vgrajenim tipalom S kapljevino napolnjen termostat. Zgornja in spodnja omejitev oz. oznaka temperaturnega območja in blokiranje so izvedeni z dvema omejevaloma. Skrita zgornja in spodnja omejitev temperaturnega območja ali blokiranje nastavitve s končnim omejevalom. Za pomoč slabovidnim ima čelna stran reliefne označbe za otip. Simboli za osnovno in nočno nastavitev. Kratko navodilo za najpomembnejše nastavitve - temperaturna legenda. Kapa različnih barv, s skalo. Primerna za vgradnjo na vsa HEIMEIER telesa termostatskih ventilov in radiatorje z vgrajenim ventilom s priključkom M 30 x 1,5. Tehnični podatki Zavarovano proti prevelikemu gibu. Pregledne označbe 1 do 5. * Zaščita proti zmrzali. Maks. temperatura zaznavanja 50 C. Zapiralni čas 24 min. Slika Model Nastavitveno Koda PG Cena Zaloga območje Standard Barva kape bela ,72 A Z dvema omejitvama položaja Standard Barva kape krom ,32 D Barva kape antracit RAL ,53 D Barva kape svetlo siva RAL ,53 D Barva kape siva RAL ,53 D Barva kape črna RAL ,52 D Z ničelnim položajem ,49 D (odpre ventil pri 0 C) Z dvema omejitvama položaja Za javne prostore 6-28 C ,25 D Zaščita proti kraji z varnostnim obročem Visoka odpornost po "Federal Army Approval TL " (za zelo visoke obremenitve) Z dvema omejitvama položaja Za javne prostore 6-15(25) C ,25 D Zaščita proti kraji z varnostnim obročem pri naročilu Omejeno nastavitveno območje navesti zgornjo Oznake 1-3 / 1-4 / 1-5 temperaturo, Visoka odpornost po "Federal Army Approval npr. 20 TL " (za zelo visoke obremenitve) za 20 C: Najnižja nastavitev 6 C Zgornjo omejitev navesti pri naročilu v korakih po 1 C, med 15 in 25 C Za javne prostore 6-28 C ,81 D Zaščita proti kraji z dvema vijakoma Z dvema omejitvama položaja Za kopališča C ,81 D in medicinske (hidroterapevtske) namene Pakiranje: 20 kosov 1

10 Termostatske glave Termostatska glava K z daljinskim tipalom S kapljevino napolnjen termostat. Zgornja in spodnja omejitev oz. oznaka temperaturnega območja in blokiranje so izvedeni z dvema omejevaloma. Skrita zgornja in spodnja omejitev temperaturnega območja ali blokiranje nastavitve s končnim omejevalom. Za pomoč slabovidnim ima čelna stran reliefne označbe za otip. Simboli za osnovno in nočno nastavitev. Kratko navodilo za najpomembnejše nastavitve. Tulec za navitje viška kapilarne cevi. Kapa s skalo, bele barve. Primerna za vgradnjo na vsa HEIMEIER telesa termostatskih ventilov in radiatorje z vgrajenim ventilom s priključkom M 30 x 1,5. Tehnični podatki Zavarovano proti prevelikemu gibu. Pregledne označbe 1 do 5. * Zaščita proti zmrzali. Maks. temperatura zaznavanja 50 C. Histereza 0,2 K Vpliv temperature vode 0,3 K. Vpliv tlačne razlike 0,3 K. Zapiralni čas 12 min (vodoravna vgradnja tipala). Zapiralni čas 15 min (navpična vgradnja tipala). Slika Model Nastavitveno Dolžina Koda PG Cena Zaloga območje kapilare Standard 6-27 C 1, 25 m ,65 D Z dvema omejitvama položaja 2 m ,68 D 5 m ,53 C 8 m ,50 D 10 m ,44 D 12 m ,83 D 15 m ,08 D Z ničelnim položajem 6-27 C 2 m ,68 D Glava odpre ventil pri 0 C Z dvema omejitvama položaja Z zaščito proti kraji 6-27 C 2 m ,73 D z dvema vijakoma Za javne prostore 6-27 C 2 m ,81 D Zaščita proti kraji z varnostnim obročem Za kopališča C 2 m ,53 D in medicinske (hidroterapevtske) namene Pakiranje: 5 kosov 2

11 Termostatske glave Termostatska glava DX z vgrajenim tipalom S kapljevino napolnjen termostat. Visoka tlačna moč, nizka histereza, optimalni čas zapiranja. Tehnični podatki Območje nastavitev 6 C do 28 C. Zavarovano proti prevelikemu gibu. Manjše dimenzije, dolžina in premer. Pregledne označbe 1 do 5. Kapa s skalo, bele barve. Primerna za vgradnjo na vsa HEIMEIER telesa termostatskih ventilov in radiatorje z vgrajenim ventilom s priključkom M 30 x 1,5 oz. direktnim priključkom za Danfoss RA. * Zaščita proti zmrzali. Maks. temperatura zaznavanja 50 C. Histereza 0,3 K. Vpliv temperature vode 0,9 K. Vpliv tlačne razlike 0,3 K. Slika Model Koda PG Cena Zaloga Priključek M30 x 1,5 (za Heimeier ventile; Korado, radiatorje) barva kape bela RAL ,24 A barva kape krom ,16 C barva kape grafitna RAL ,26 C barva kape svetlo siva RAL ,26 C barva kape siva RAL ,26 C barva kape pergamon ,64 C DX glava je na voljo v katerikoli barvi po RAL lestvici. Minimalno naročilo 300 kosov. Priključek z objemko (za Danfoss, Far ventile; Vogel Noot... radiatorje) barva kape bela RAL9016, s priključkom za Danfoss RA* ,24 A Pakiranje: 20 kosov Termostatska glava D z vgrajenim tipalom S kapljevino napolnjen termostat. Kazalo smeri. Manjši vgradni meri dolžine in premera. Tehnični podatki Območje nastavitev 6 C do 28 C. Zavarovano proti prevelikemu gibu. Kapa s skalo, bele barve. Pregledne označbe 1 do 5. Primerna za vgradnjo na vsa HEIMEIER telesa termostatskih ventilov in radiatorje z vgrajenim ventilom s priključkom M 30 x 1,5. * Zaščita proti zmrzali. Maks. temperatura zaznavanja 50 C. Histereza 0,3 K. Vpliv temperature vode 0,7 K. Vpliv tlačne razlike 0,3 K. Slika Model Koda PG Cena Zaloga z vgrajenim temperaturnim tipalom ,74 A Pakiranje: 20 kosov 3

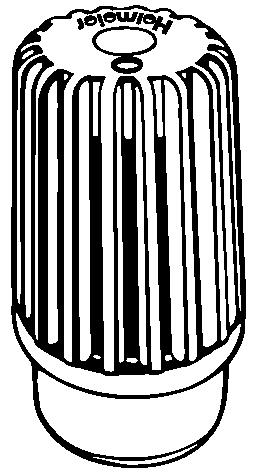

12 Termostatske glave Termostatska glava B za javne prostore Zavarovana varnostna izvedba. S kapljevino napolnjen termostat. Brezstopenjska nastavitev temperature s posebnim ključem brez snemanja zaščitne glave. Zaščitna glava se prosto vrti. Zavarovano proti kraji. Visoka odpornost na udarce (do 1000N ~ 100 kg upogibne obremenitve). Primerna za vgradnjo na vsa HEIMEIER telesa termostatskih ventilov in radiatorje z vgrajenim ventilom s priključkom M 30 x 1,5. Tehnični podatki Območje nastavitev 8 C do 26 C. * Zaščita proti zmrzali. 8 C. Maks. temperatura zaznavanja 50 C. Zapiralni čas 24 min. Slika Model Koda PG Cena Zaloga Model z zaščito proti kraji in ,46 B za javne prostore Pakiranje: 20 kosov Termostatska glava F z daljinsko nastavitvijo S kapljevino napolnjen termostat. Skrita zgornja in spodnja omejitev temperaturnega območja ali blokiranje nastavitve s končnim omejevalom. Možna vgradnja v dozo za stikalo. Kapa s skalo, bele barve. Primerna za vgradnjo na vsa HEIMEIER telesa termostatskih ventilov in radiatorje z vgrajenim ventilom s priključkom M 30 x 1,5. Tehnični podatki Zavarovano proti prevelikemu gibu. Pregledne označbe 1 do 5. * Zaščita proti zmrzali. Maks. temperatura zaznavanja 50 C. Histereza 0,5 K Vpliv temperature vode 0,4 K. Vpliv tlačne razlike 0,5 K. Zapiralni čas 24 min. Slika Model Nastavitveno Dolžina Koda PG Cena Zaloga območje kapilare Daljinski regulator 8-27 C 2 m ,76 D z vgrajenim tipalom 5 m ,66 D 8 m ,55 D 10 m ,21 D 12 m ,56 D 15 m ,68 D Za kopališča C 2 m ,18 D z vgrajenim tipalom 5 m ,44 D Daljinski regulator 8-27 C 2 x 1,5 m ,93 D z daljinskim tipalom Pakiranje: z vgrajenim tipalom 5 kosov, z daljinskim tipalom 1 kos 4

13 Termostatske glave Termostatska glava VD in VDX z vgrajenim tipalom Termostatska glava HEIMEIER združuje odlično tehniko in modero obliko. Primerna za vgradnjo samo na radiatorje z vgrajenim ventilom s priključkom M 30 x 1,5. Z novo konstrukcijo predstavlja skupaj z radiatorjem zaključeno harmonično celoto. S kapljevino napolnjen termostat. Zgornja in spodnja omejitev oz. oznaka temperaturnega območja in blokiranje so izvedeni z dvema omejevaloma. Tehnični podatki Območje nastavitev 8 C do 28 C. Zavarovano proti prevelikemu gibu. Pregledne označbe 1 do 5. * Zaščita proti zmrzali. Ničelna nastavitev (ventil odpre pri pribl. 0 C). Maks. temperatura zaznavanja 50 C. Uporaba HEIMEIER termostatske glave lahko vgradimo na radiatorje z vgrajenim ventilom npr.: Korado Alarko Purmo Radson Biasi Rettig Veha Stelard Superia Viessmann Dunaferr Zenith Henrad DiaNorm Kermi Upoštevati je potrebno morebitne tehnične spremembe proizvajalcev radiatorjev. Pri radiatorjih tipa 11 je potrebno paziti na širino stranske obloge. *) Kadar so termostatske glave v dosegu majhnih otrok, priporočamo, da odstranite z njih omejevala, da ne pride do napačne uporabe. Slika Model Koda PG Cena Zaloga Termostatska glava VD ,20 B S priključkom M30x1,5 za radiatorje z vgrajenim ventilom Termostatska glava VDX ,47 D S priključkom M30x1,5 za radiatorje z vgrajenim ventilom Pakiranje: 10 kosov 5

14 Termostatske glave Termostatska glava WK kotna oblika za radiatorje z vgrajenim ventilom Primerna za vgradnjo na radiatorje z vgrajenim ventilom s priključkom M 30 x 1,5. Primerna je za vgradnjo na levo ali desno stran radiatorja. S kapljevino napolnjen termostat. Zgornja in spodnja omejitev oz. oznaka temperaturnega območja in blokiranje so izvedeni z dvema omejevaloma. Za pomoč slabovidnim ima čelna stran reliefne označbe za otip. Oznaka za osnovno nastavitev in nočno znižanje temperature. Kratke informacije za osnovne nastavitve. Kapa s skalo, bele barve. Tehnični podatki Območje nastavitev 6 C do 28 C. Zavarovano proti prevelikemu gibu. Pregledne označbe 1 do 5. * Zaščita proti zmrzali. Maks. temperatura zaznavanja 50 C. Slika Model Koda PG Cena Zaloga S priključkom M30x1, ,49 D za radiatorje z vgrajenim ventilom Pakiranje: 5 kosov Termostatska glava VK z objemko za radiatorje z vgrajenim ventilom HEIMEIER-jeva termostatska glava je namenjena za vgradnjo na radiatorje z vgrajenim ventilom. Vgradnja je možna neposredno na telo termostatskega ventila, ki nima priključka M 30 x 1,5. S kapljevino napolnjen termostat. Zgornja in spodnja omejitev oz. oznaka temperaturnega območja in blokiranje so izvedeni z dvema omejevaloma. Skrita zgornja in spodnja omejitev temperaturnega območja ali blokiranje nastavitve s končnim omejevalom. Za pomoč slabovidnim ima čelna stran reliefne označbe za otip. Oznaka za osnovno nastavitev in nočno znižanje temperature. Kratke informacije za osnovne nastavitve. Kapa s skalo, bele barve. Tehnični podatki Območje nastavitev 6 C do 28 C. Zavarovano proti prevelikemu gibu. Pregledne označbe 1 do 5. * Zaščita proti zmrzali. Maks. temperatura zaznavanja 50 C. Slika Model Koda PG Cena Zaloga Za radiatorje z vgrajenim ventilom* ,72 A Za radiatorje z vgr. ventilom*, z zaščito proti kraji ,52 C * npr. radiatorje Vogel Noot, Radel, ali ventile Danfoss, Far. Pakiranje: 20 kosov 6

15 Termostatske glave Termostatska glava za ventile drugih proizvajalcev Termostatska glava z direktnim priključkom na telesa ventilov drugih proizvajalcev. Tehnični podatki Območje nastavitev 6 C do 28 C. Zavarovano proti prevelikemu gibu. S kapljevino napolnjen termostat. Pregledne označbe 1 do 5. Visoka tlačna moč, nizka histereza, optimalni čas zapiranja. Nastavitev se lahko omeji ali zaklene. Kazalo smeri. Kapa s skalo, bele barve. * Zaščita proti zmrzali. Maks. temperatura zaznavanja 50 C. Slika Model Koda PG Cena Zaloga Termostatska glava VK ,72 A Z direktnim priključkom na termostatske ventile Danfoss RA Z dvema omejitvama položaja (tudi za radiatorje z vgrajenim ventilom npr. Vogel Noot, Radel,...) Termostatska glava VK z zaščito proti kraji ,52 C Z direktnim priključkom na termostatske ventile Danfoss RA Z zaščito proti kraji, dvema omejitvama položaja (tudi za radiatorje z vgrajenim ventilom npr. Vogel Noot, Radel,...) Termostatska glava DX za Danfoss ,24 A Z direktnim priključkom na termostatske ventile Danfoss RA (tudi za radiatorje z vgrajenim ventilom npr. Vogel Noot, Radel,...) Termostatska glava D ,74 B Z direktnim priključkom na termostatske ventile Danfoss RA (tudi za radiatorje z vgrajenim ventilom npr. Vogel Noot, Radel,...) Termostatska glava D ,74 C Z direktnim priključkom na termostatske ventile Herz M28x1,5 Pakiranje: 20 kosov 7

16 Termostatske glave Pribor za Termostatske glave Slika Model Koda PG Cena Zaloga Zaščita proti kraji ,22 C za termostatske glave K, D, DX, WK Proizvajalec: Adapterji za druge proizvajalce Adapterji za priključitev vseh Danfoss RA ,79 B HEIMEIER termostatskih glav Danfoss RAV #N/V D in pogonov na ventile Danfoss RAVL ,23 D drugih proizvajalcev Aklimat (M24x1,5) ,89 B Vaillant ,01 D TA (M28x1.5) ,48 D *) samo za termične in Herz ,31 D motorne pogone HEIMEIER Comap ,65 D Markaryd ,09 D Oventrop (M30x1) ,60 D Giacomini ,60 D Velta *) ,14 D Rotex *) ,50 D Pakiranje: 10 kosov Adapterji za radiatorje z vgrajenim ventili Adapterji za priključitev - serija ,78 D HEIMEIER termostatskih glav - serija ,78 D na termostatske vložke - Aklimat (M24x1,5) ,89 D z objemko Izjema: Termostatska glava WK se lahko vgradi le na termostatske vložke s priključkom M30x1,5 Pakiranje: 10 kosov Nastavitveni ključ ,73 D za nastavitev temperature za termostatsko glavo B Univerzalni nastavitveni ključ ,55 A za termostasko glavo B, kot alternativa za ključ Lahko se uporablja tudi za Dvojne spojke termostatske glave, ventile V-exakt / F-exakt, odzračevalne ventile na radiatorjih in zapirala Regulux Orodje za demontažo ,12 D za glave K, VK, RTL Nastavek za kapilarno cev ,38 D za navitje neuporabljenega dela kapilare 8

17 Termostatski ventili Standard Termostatski ventili Standard HEIMEIER telesa termostatskih ventilov s črno zaščitno kapo ustrezajo vsem HEIMEIER termostatskim glavam in pogonom. Za priključek HEIMEIER teles termostatskih ventilov se uporabljajo samo ustrezne originalne spojke z oznako HEIMEIER (primer 15 THE). Črna zaščitna kapa Tesnjenje jeklenega vretena je izvedeno z dvema O tesniloma. Zunanje O tesnilo lahko zamenjamo, tudi kadar je sistem pod tlakom. Telo je izdelano iz korozijsko odpornega brona. Za telesa termostatskih ventilov DN 10 / DN 15 v kotni in ravni obliki z notranjim navojem lahko uporabimo oblogo iz DESIGN-LINE programa (ne velja za telesa termostatskih ventilov z zmanjšanimi merami) glej pribor. Slika Dimenzija k v vrednost (m 3 /h) k vs vrednost Koda PG Cena Zaloga Nikljan bron p območje (K) (m 3 /h) 1,0 2,0 3,0 Kotni ET 10 (3/8 ) 0,25 0,49 0,66 1, ,29 C ET 15 (1/2 ) 0,25 0,49 0,66 1, ,88 C ET 20 (3/4 ) 0,40 0,79 1,26 2, ,18 C ET 25 (1 ) 0,95 1,89 2,60 5, ,20 C ET 32 (1 1/4 ) 1,50 3,00 3,80 6, ,47 C Kotni Krajše dimenzije Nikljan bron 3 mm krajši ET 10 (3/8 ) 0,25 0,49 0,66 1, ,29 A 5 mm krajši ET 15 (1/2 ) 0,25 0,49 0,66 1, ,88 A 3 mm krajši ET 20 (3/4 ) 0,40 0,79 1,26 2, ,18 B Kotni Nikljan bron z zunanjim ET 15 (1/2 ) 0,25 0,49 0,66 1, ,88 C navojem G 3/4'' Ravni Ravni Nikljan bron DT 10 (3/8 ) 0,25 0,49 0,66 1, ,29 C DT 15 (1/2 ) 0,25 0,49 0,66 1, ,88 C DT 20 (3/4 ) 0,40 0,79 1,26 2, ,18 C DT 25 (1 ) 0,95 1,89 2,60 5, ,20 C DT 32 (1 1/4 ) 1,50 3,00 3,80 6, ,47 C Krajše dimenzije Nikljan bron 10 mm krajši DT 10 (3/8 ) 0,25 0,49 0,66 1, ,29 A 13 mm krajši DT 15 (1/2 ) 0,25 0,49 0,66 1, ,88 A 8 mm krajši DT 20 (3/4 ) 0,40 0,79 1,26 2, ,18 B Ravni Nikljan bron z zunanjim DT 15 (1/2 ) 0,38 0,79 1,10 1, ,88 C navojem G 3/4'' Pakiranje: DN = 20 kosov, DN 25 = 10 kosov, DN 32 = 1kos Zatezni spoji za priključitev cevi na strani 20 9

18 Termostatski ventili Standard Termostatski ventili Slika Dimenzija k v vrednost (m 3 /h) k vs vrednost Koda PG Cena Zaloga Ravni Bron p območje (K) (m 3 /h) 1,0 2,0 3,0 plosko tesnjenje DT 15 (1/2 ) 0,25 0,49 0,66 1, ,22 C DT 15 (1/2 ) 0,38 0,73 1,10 1, ,22 C DT 15 (1/2 ) 0,46 0,87 1,23 2, ,22 C DT 20 (3/4 ) 0,40 0,79 1,26 2, ,03 C Ravni Nikljan bron z ukrivljenim DT 15 (1/2 ) 0,25 0,49 0,66 1, ,44 C priključkom Aksialni Nikljan bron AT 10 (3/8 ) 0,25 0,49 0,66 1, ,32 C AT 15 (1/2 ) 0,25 0,49 0,66 1, ,92 B Aksialni Nikljan bron z zunanjim AT 15 (1/2 ) 0,25 0,49 0,66 1, ,36 C navojem G 3/4'' Kotni stranski Nikljan bron levi priključek WET 10 (3/8 ) 0,25 0,49 0,66 1, ,60 C WET 15 (1/2 ) 0,25 0,49 0,66 1, ,98 C Kotni stranski Nikljan bron levi priključek WET 15 (1/2 ) 0,25 0,49 0,66 1, ,98 C z zunanjim navojem G 3/4'' Kotni stranski Nikljan bron desni priključek WET 10 (3/8 ) 0,25 0,49 0,66 1, ,60 C WET 15 (1/2 ) 0,25 0,49 0,66 1, ,98 C Kotni stranski Nikljan bron desni priključek WET 15 (1/2 ) 0,25 0,49 0,66 1, ,98 C z zunanjim navojem G 3/4'' Pakiranje: DN = 20 kosov, DN 25 = 10 kosov, DN 32 = 1kos Zatezni spoji za priključitev cevi na strani 20 10

19 Termostatski ventili V-exakt Termostatski ventili z natančno prednastavitvijo Bela zaščitna kapa V-exakt ustreza zahtevam "posebne izdaje" prospekta 5/7 AGFW (Združenja za daljinsko ogrevanje). Na HEIMEIER telesa termostatskih ventilov V-exakt z vgrajeno natančno nastavitvijo in belo zaščitno kapo lahko namestimo vse HEIMEIER termostatske glave in pogone. S posebnim ključem na enostaven način natančno nastavimo prednastavitev ventila in pretok. Nastavitvena vrednost je vidna na čelni strani telesa termostatskega ventila. Telo je izdelano iz korozijsko odpornega brona. Tesnjenje jeklenega vretena je izvedeno z dvema O tesniloma. Zunanje O tesnilo lahko zamenjamo, tudi kadar je sistem pod tlakom. Termostatske vložke DN 10 do DN 20 lahko zamenjamo s HEIMEIER montažno napravo ne da bi sistem morali izprazniti. Za priključek HEIMEIER teles termostatskih ventilov se uporabljajo samo ustrezne originalne spojke z oznako HEIMEIER (primer 15 THE). Za telesa termostatskih ventilov DN 10 / DN 15 v kotni in ravni obliki z notranjim navojem lahko uporabimo oblogo iz DESIGN-LINE programa (ne velja za telesa termostatskih ventilov z zmanjšanimi merami) glej pribor. Slika Dimenzija k v vrednost (m 3 /h) k vs vrednost Koda PG Cena Zaloga p območje (K) (nast. 6) 1 (min) 6 (maks) (m 3 /h) Kotni Nikljan bron ET 10 (3/8 ) 0,025 0,468 0, ,73 C ET 15 (1/2 ) 0,025 0,468 0, ,32 C ET 20 (3/4 ) 0,025 0,468 0, ,67 C Kotni Krajše dimenzije Nikljan bron 3 mm krajši ET 10 (3/8 ) 0,025 0,468 0, ,73 A 5 mm krajši ET 15 (1/2 ) 0,025 0,468 0, ,32 A Ravni Nikljan bron DT 10 (3/8 ) 0,025 0,468 0, ,73 C DT 15 (1/2 ) 0,025 0,468 0, ,32 C DT 20 (3/4 ) 0,025 0,468 0, ,67 C Ravni Krajše dimenzije Nikljan bron 10 mm krajši DT 10 (3/8 ) 0,025 0,468 0, ,73 A 13 mm krajši DT 15 (1/2 ) 0,025 0,468 0, ,32 A Ravni Nikljan bron z ukrivljenim DT 15 (1/2 ) 0,025 0,468 0, ,74 D priključkom Pakiranje: 20 kosov Zatezni spoji za priključitev cevi na strani 20 11

20 Termostatski ventili V-exakt Termostatski ventili z natančno prednastavitvijo Slika Dimenzija k v vrednost (m 3 /h) k vs vrednost Koda PG Cena Zaloga p območje (K) (nast. 6) 1 (min) 6 (maks) (m 3 /h) Aksialni Nikljan bron AT 10 (3/8 ) 0,025 0,468 0, ,66 C AT 15 (1/2 ) 0,025 0,468 0, ,26 C Aksialni Nikljan bron z zunanjim AT 15 (1/2 ) 0,025 0,468 0, ,26 C navojem G 3/4'' Kotni stranski Nikljan bron levi priključek WET 10 (3/8 ) 0,025 0,468 0, ,04 C WET 15 (1/2 ) 0,025 0,468 0, ,38 C Kotni stranski Nikljan bron levi priključek WET 15 (1/2 ) 0,025 0,468 0, ,38 C z zunanjim navojem G 3/4'' Kotni stranski Nikljan bron desni priključek WET 10 (3/8 ) 0,025 0,468 0, ,04 C WET 15 (1/2 ) 0,025 0,468 0, ,38 C Kotni stranski Nikljan bron desni priključek WET 15 (1/2 ) 0,025 0,468 0, ,06 C z zunanjim navojem G 3/4'' Pakiranje: 20 kosov Zatezni spoji za priključitev cevi na strani 20 12

21 Termostatski ventili F-exakt Termostatski ventili s fino prednastavitvijo Rdeča zaščitna kapa F-exakt ustreza zahtevam "posebne izdaje" prospekta 5/7 AGFW (Združenja za daljinsko ogrevanje). Na HEIMEIER telesa termostatskih ventilov F- exakt z vgrajeno fino nastavitvijo in rdečo zaščitno kapo lahko namestimo vse HEIMEIER termostatske glave in pogone. S posebnim ključem na enostaven način natančno nastavimo fino nastavitev ventila in pretok. Nastavitvena vrednost je vidna na čelni strani telesa termostatskega ventila. Tesnjenje jeklenega vretena je izvedeno z dvema O tesniloma. Zunanje O tesnilo lahko zamenjamo, tudi kadar je sistem pod tlakom. Telo je izdelano iz korozijsko odpornega brona. Za priključek HEIMEIER teles termostatskih ventilov se uporabljajo samo ustrezne originalne spojke z oznako HEIMEIER (primer 15 THE). Za telesa termostatskih ventilov DN 10 / DN 15 v kotni in ravni obliki z notranjim navojem lahko uporabimo oblogo iz DESIGN-LINE programa (ne velja za telesa termostatskih ventilov z zmanjšanimi merami) glej pribor. Slika Dimenzija k v vrednost (m 3 /h) k vs vrednost Koda PG Cena Zaloga p območje (K) (nast. 6) 1 (min) 6 (maks) (m 3 /h) Kotni Nikljan bron ET 10 (3/8 ) 0,013 0,316 0, ,22 C ET 15 (1/2 ) 0,013 0,316 0, ,92 C Ravni Nikljan bron DT 10 (3/8 ) 0,013 0,316 0, ,22 C DT 15 (1/2 ) 0,013 0,316 0, ,92 C Aksialni Nikljan bron AT 10 (3/8 ) 0,013 0,316 0, ,30 C AT 15 (1/2 ) 0,013 0,316 0, ,84 C Pakiranje: 20 kosov Zatezni spoji za priključitev cevi na strani 20 13

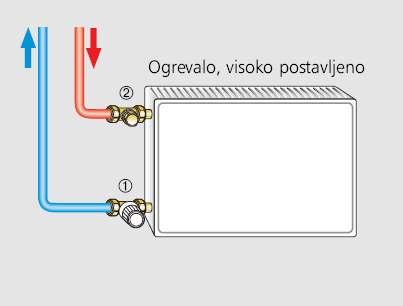

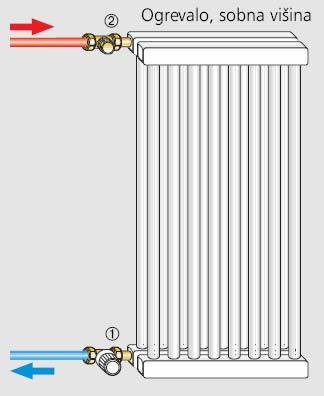

22 Termostatski ventili Termostatski ventili za obrnjen pretok Črna zaščitna kapa HEIMEIER telesa termostatskih ventilov za obrnjen pretok s črno zaščitno kapo ustrezajo vsem HEIMEIER termostatskim glavam in pogonom. Tesnjenje jeklenega vretena je izvedeno z dvema O tesniloma. Zunanje O tesnilo lahko zamenjamo, tudi kadar je sistem pod tlakom. Termostatski ventil za obrnjen pretok je primeren za vgradnjo na povratni priključek radiatorja z veliko višino, zato je termostatska glava lažje dosegljiva za rokovanje. Telo, ki je izdelano iz korozijsko odpornega brona z notranjim navojem je narejeno za povezavo na cev z navojem ali z zateznim spojem z bakreno, precizno jekleno ali večplastno cevjo (samo DN 15). Izvedba z zunanjim navojem z ustreznim zateznim spojem omogoča povezavo s plastičnimi cevmi. Za priključek HEIMEIER teles termostatskih ventilov se uporabljajo samo ustrezne originalne spojke z oznako HEIMEIER (primer 15 THE). Primer uporabe termostatskega ventila za obrnjen pretok: (1) termostatski ventil za obrnjen pretok s termostatsko glavo (2) radiatorsko zapiralo Regutec / Regulux Slika Dimenzija k v vrednost (m 3 /h) k vs vrednost Koda PG Cena Zaloga p območje (K) (m 3 /h) 1,0 2,0 3,0 Kotni Nikljan bron ET 10 (3/8 ) 0,25 0,49 0,66 1, ,01 C ET 15 (1/2 ) 0,25 0,49 0,66 1, ,30 C Ravni Nikljan bron DT 10 (3/8 ) 0,25 0,49 0,66 1, ,01 C DT 15 (1/2 ) 0,25 0,49 0,66 1, ,30 C Pakiranje: 20 kosov Zatezni spoji za priključitev cevi na strani 20 14

23 Termostatski ventili Termostatski ventili z majhnim pretočnim uporom Modra zaščitna kapa HEIMEIER telesa termostatskih ventilov s posebno majhnim pretočnim uporom (gravitacijski) in modro zaščitno kapo ustrezajo vsem HEIMEIER termostatskim glavam in pogonom. Uporablja se v enocevnih sistemih ali dvocevnih sistemih z gravitacijskim obtokom (majhnim pretočnim uporom) za manjše temperaturne razlike Tesnjenje jeklenega vretena je izvedeno z dvema O tesniloma. Zunanje O tesnilo lahko zamenjamo, tudi kadar je sistem pod tlakom. Telo, ki je izdelano iz korozijsko odpornega brona z notranjim navojem je narejeno za povezavo na cev z navojem ali z zateznim spojem z bakreno, precizno jekleno ali večplastno cevjo (samo DN 15). Izvedba z zunanjim navojem z ustreznim zateznim spojem omogoča povezavo s plastičnimi cevmi. Za priključek HEIMEIER teles termostatskih ventilov se uporabljajo samo ustrezne originalne spojke z oznako HEIMEIER (primer 15 THE). Za telesa termostatskih ventilov DN 10 / DN 15 v kotni in ravni obliki z notranjim navojem lahko uporabimo oblogo iz DESIGN-LINE programa (ne velja za telesa termostatskih ventilov z zmanjšanimi merami) glej pribor. Primer uporabe termostatskega ventila z majhnim pretočnim uporom v enocevnem sistemu: (1) termostatski ventil z majhnim pretočnim uporom in termostatska glava (2) radiatorsko zapiralo Regutec / Regulux Slika Dimenzija k v vrednost (m 3 /h) k vs vrednost Koda PG Cena Zaloga p območje (K) (m 3 /h) 1,0 2,0 3,0 Kotni Nikljan bron ET 10 (3/8 ) 0,46 0,87 1,23 2, ,16 D ET 15 (1/2 ) 0,46 0,87 1,23 3, ,34 D ET 20 (3/4 ) 0,83 1,67 2,27 5, ,05 D ET 25 (1 ) 0,95 1,89 2,60 5, ,20 D ET 32 (1 1/4 ) 1,50 3,00 3,80 6, ,47 D Ravni Nikljan bron DT 10 (3/8 ) 0,46 0,87 1,23 2, ,16 D DT 15 (1/2 ) 0,46 0,87 1,23 3, ,34 D DT 20 (3/4 ) 0,83 1,67 2,27 5, ,05 D DT 25 (1 ) 0,95 1,89 2,60 5, ,20 D DT 32 (1 1/4 ) 1,50 3,00 3,80 6, ,47 D Pakiranje: DN = 20 kosov, DN 25 = 10 kosov, DN 32 = 1kos Zatezni spoji za priključitev cevi na strani 20 15

24 Termostatski ventili Termostatski ventili z majhnim pretočnim uporom Slika Dimenzija k v vrednost (m 3 /h) k vs vrednost Koda PG Cena Zaloga Ravni Nikljan bron p območje (K) (m 3 /h) 1,0 2,0 3,0 z ukrivljenim DT 15 (1/2 ) 0,46 0,87 1,23 2, ,80 D priključkom Aksialni Nikljan bron AT 10 (3/8 ) 0,46 0,87 1,23 1, ,76 D AT 15 (1/2 ) 0,46 0,87 1,23 2, ,36 D Kotni stranski Nikljan bron levi priključek WET 10 (3/8 ) 0,46 0,87 1,23 1, ,58 D WET 15 (1/2 ) 0,46 0,87 1,23 1, ,67 D Kotni stranski Nikljan bron levi priključek WET 15 (1/2 ) 0,46 0,87 1,23 1, ,67 D z zunanjim navojem G 3/4'' Kotni stranski Nikljan bron desni priključek WET 10 (3/8 ) 0,46 0,87 1,23 1, ,58 D WET 15 (1/2 ) 0,46 0,87 1,23 1, ,67 D Kotni stranski Nikljan bron desni priključek WET 15 (1/2 ) 0,46 0,87 1,23 1, ,67 D z zunanjim navojem G 3/4'' Pakiranje: 20 kosov Zatezni spoji za priključitev cevi na strani 20 16

25 Termostatski ventili Standard C Termostatski ventili za hlajenje Rumena zaščitna kapa HEIMEIER Standard C je termostatski ventil z obrnjenim delovanjem in je namenjen termostatski regulaciji sobne temperature v sistemih hlajenja. Standard C se uporablja npr. s termostatsko glavo F ali glavo K z oddaljenim tipalom. Ko temperatura narašča, glava odpira ventil. Uporabimo lahko tudi HEIMEIER pogone in sobne termostate. Natančna proporcionalna regulacija brez pomožne energije. Telo, ki je izdelano iz korozijsko odpornega brona z notranjim navojem je narejeno za povezavo na cev z navojem ali z zateznim spojem z bakreno, precizno jekleno ali večplastno cevjo (samo DN 15). Izvedba z zunanjim navojem z ustreznim zateznim spojem omogoča povezavo s plastičnimi in drugimi cevmi. Za priključek HEIMEIER teles termostatskih ventilov se uporabljajo samo ustrezne originalne spojke z oznako HEIMEIER (primer 15 THE). Primer uporabe Standard C: (1) Standard C (2) Konvektor (3) Termostatska glava F Ko temperatura v prostoru narašča, to zazna termostatska glava F in dodatno odpre Standard C ventil za bolj intenzivno hlajenje. Ko temperatura pade, se Standard C zapira. Slika Dimenzija Koda PG Cena Zaloga Z notranijim navojem Nikljan bron DN15 (1/2'') ,86 D DN20 (3/4'') ,50 D Z zunanjim navojem Nikljan bron DN15 (1/2'') ,52 D Pakiranje: 20 kosov Zatezni spoji za priključitev cevi na strani 20 17

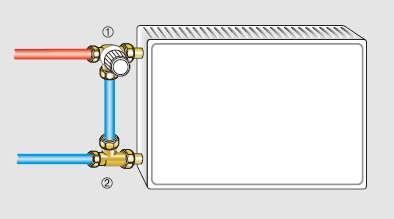

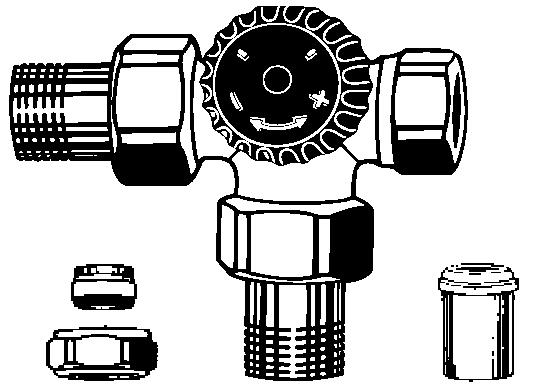

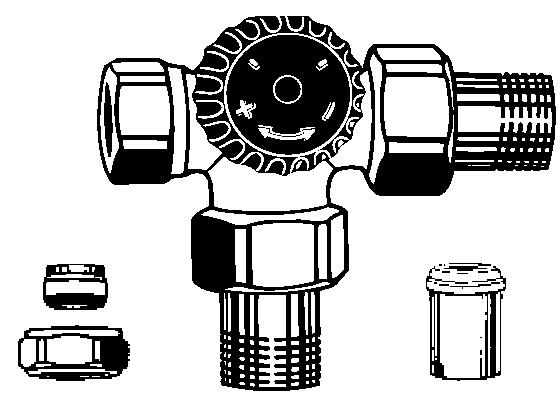

26 Termostatski ventili Termostatski 3-potni ventili Črna zaščitna kapa HEIMEIER tripotna telesa termostatskih ventilov z avtomatsko bypass regulacijo, s črno zaščitno kapo, ustrezajo vsem HEIMEIER termostatskim glavam in pogonom. Bypass dosežemo s povezavo z ustreznim bypass T-kosom na povratnem vodu radiatorja. Uporablja se v enocevnih in dvocevnih sistemih. Tesnjenje jeklenega vretena je izvedeno z dvema O tesniloma. Zunanje O tesnilo lahko zamenjamo, tudi kadar je sistem pod tlakom. Telo in bypass T kos, so izdelani iz korozijsko odpornega brona z notranjim navojem in narejeni za povezavo na cev z navojem ali z zateznim spojem z bakreno, precizno jekleno ali večplastno cevjo. Za priključek HEIMEIER teles termostatskih ventilov se uporabljajo samo ustrezne originalne spojke z oznako HEIMEIER (primer 15 THE). Bypass priključek z: Φ 15 zatezna spojka DN 15 (1/2") navojna spojka Φ15 spojka za lotanje Termostatski 3-potni ventili Slika Obvod k v vrednost (m 3 /h) k vs vrednost Koda PG Cena Zaloga Levi (by-pass) p območje (K) (m 3 /h) 2) 1,0 2,0 1) 3,0 Vse izvedbe: nikljan bron, dimenzija DN 15 (1/2'') z zateznim spojem Primer uporabe: (1) termostatski 3-potni ventil s termostatsko glavo (2) T-kos - obvod (by-pass) priključek 15 0,38 0,73 0,98 1, ,43 D z navojno spojko DN 15 (1/2'') 0,38 0,73 0,98 1, ,43 D s spojko za lotanje 15 0,38 0,73 0,98 1, ,43 D Desni z zateznim spojem priključek 15 0,38 0,73 0,98 1, ,43 D z navojno spojko DN 15 (1/2'') 0,38 0,73 0,98 1, ,43 D 1) Razdelitev pretoka pri s spojko za lotanje 2K pribl. 50% 15 0,38 0,73 0,98 1, ,43 D 2) Skupna kv vrednost za radiator in obvod T-kos - obvod (by-pass) Slika Obvod (by-pass) Dimenzija Koda PG Cena Zaloga T-kos Vse izvedbe: nikljan bron Levi in desni z zateznim spojem Ø (1/2'') ,74 D priključek z navojno spojko DN 15 (1/2'') 15 (1/2'') ,74 D s spojko za lotanje Ø (1/2'') ,74 D 18

27 Termostatski ventili Pribor za termostatske ventile Slika Model Koda PG Cena Zaloga Okrasni pokrov Dimenzija Kotni 2 - delni, plastični, bele barve DN 10 (3/8 ) ,52 C za termostatske ventile DN 15 (1/2 ) ,52 C z notranjim navojem Ravni DN 10 (3/8 ) ,52 C DN 15 (1/2 ) ,52 C Pakiranje: 10 kosov Z narebričeno Ročna kapa matico za vse HEIMEIER termostatske ventile ,76 A Temperatura ogrevalnega medija maks. 100 C. Bela barva Pakiranje: 96 kosov Naprava za montažo / priključitev ,63 D V kompletu s kovčkom, natičnim ključem in nadomestnimi tesnili za zamenjavo vložka termostata brez praznjenja sistema. (za DN 10 do DN 20) (ročaj rdeče barve) Komplet tesnil ,64 D Natični ključ SW ,46 D za privitje in odvitje termostatskega vložka Nastavitveni ključ ,41 B za nastavitve V-exakt/F-exakt in termostatske vložke za radiatorje z vgrajenimi ventili z (s fino) natančno prednastavitvijo Univerzalni nastavitveni ključ ,55 A kot alternativa nastavitvenemu ključu za vse HEIMEIER termostatske vložke Lahko se uporablja tudi za Vekolux, V-/F-exakt telesa ventilov, termostasko glavo B, odzračevalne ventile na radiatorjih, zapirala Regulux. 19

28 Termostatski ventili Pribor za termostatske ventile Slika Model Koda PG Cena Zaloga cevi DN ventil Nikljana medenina Zatezni spoj (3/8'') ,92 D Za bakrene ali jeklene cevi (1/2'') ,92 D Priključek notranji navoj (3/8'') ,92 C Rp 3/8'' Rp 3/4'' (1/2'') ,22 C Podložna puša (str. 21) je potrebna (1/2'') ,82 D če je cev debeline mm (1/2'') ,62 A Upoštevati navodila (1/2'') ,92 D proizvajalca cevi (3/4'') ,95 D (3/4'') ,64 D Pakiranje: 10 kosov cevi Nikljana medenina Zatezni spoj ,86 D Za bakrene ali jeklene cevi ,61 D Priključek zunanji navoj G 3/4'' ,61 D Podložna puša (str. 21) je potrebna ,61 A če je cev debeline mm ,61 B Upoštevati navodila ,61 B proizvajalca cevi. Pakiranje: 10 kosov cevi Nikljana medenina Zatezni spoj z mehkim tesnjenjem ,36 D Za bakrene ali jeklene cevi ,36 B Priključek zunanji navoj G 3/4'' ,36 A ,36 C ,36 D Pakiranje: 10 kosov Zatezni spoj cevi Nikljana medenina Za večplastne cevi (alu-plast) Priključek notranji navoj Rp 1/2'' 14 x ,67 C 16 x ,53 B Priključek zunanji navoj G 3/4'' 14 x ,28 C 16 x ,63 B 18 x ,17 C Pakiranje: 10 kosov cevi Nikljana medenina Zatezni spoj 12 x ,38 D Za plastične cevi 14 x ,48 D Priključek zunanji navoj G 3/4'' 16 x ,04 B 17 x ,04 D 18 x ,17 B 18 x ,41 D 20 x ,38 D 21 x ,38 D Pakiranje: 10 kosov 20

29 Termostatski ventili Pribor za termostatske ventile Slika Model Koda PG Cena Zaloga cevi Podložna puša ,62 D Za bakrene ali jeklene cevi ,62 D debeline 1 mm ,62 D Podložna puša za cevi debeline ,62 D 0.8 mm po naročilu ,62 D ,62 D Pakiranje: 10 kosov cevi DN ventil Navojna spojka 1/2'' 15 (1/2'') ,23 B za ventile s ploskim tesnenjem 3/4'' 20 (3/4'') ,66 B Spojka za lotanje (1/2'') ,23 B za ventile s ploskim tesnenjem (1/2'') ,23 D (1/2'') ,23 B (3/4'') ,66 B Spojka za varjenje 1/2'' 15 (1/2'') ,81 D za ventile s ploskim tesnenjem 3/4'' 20 (3/4'') ,51 D Pakiranje: 10 kosov Nikljana medenina Dvojna spojka G3/4 x R1/ ,41 D Za povezavo bakrenih, jeklenih, G3/4 x G3/ ,76 D plastičnih in večplastnih cevi. Priključek za izravnavo L (mm) Nikljana medenina različnih dolžin cevi ,06 D G3/4 x G3/ ,90 D Za povezavo bakrenih, jeklenih, plastičnih in večplastnih cevi. Za ventile z zunanjim navojem G3/4 DN ventila Nikljan bron S - priključek 10 (3/8'') ,89 D Za izravnavo različnih priključnih razdalj 15 (1/2'') ,34 D pri zamenjavi radiatorjev 20 (3/4'') ,57 D Razdalja 26 mm. Celotna dolžina 68 mm. Pakiranje: 5 kosov S - priključek Nikljan bron G3/4 x G3/4. Za izravnavo različnih priključnih razdalj ,87 D pri zamenjavi radiatorjev. Razdalja 11,5 mm. Celotna dolžina 43 mm Pakiranje: 2 kosa 21

30 Radiatorska zapirala in H-kosi Regutec radiatorsko zapiralo HEIMEIER Regutec je radiatorsko zapiralo (zaključek, holandec) izdelano iz korozijsko odpornega brona in omogoča zapiranje. Za priključek HEIMEIER ventilov se uporabljajo samo ustrezne originalne spojke z oznako HEIMEIER (primer 15 THE). Slika Dimenzija k vs vrednost Koda PG Cena Zaloga (m 3 /h) z notranjim navojem Nikljan bron Kotni EAR 10 (3/8) 1, ,57 A EAR 15 (1/2) 1, ,31 A EAR 20 (3/4) 1, ,07 B Ravni DAR 10 (3/8) 1, ,57 A DAR 15 (1/2) 1, ,31 A DAR 20 (3/4) 1, ,07 B z zunanjim navojem G3/4 Kotni EAR 15 (1/2) 1, ,57 C Ravni DAR 15 (1/2) 1, ,57 C Zatezni spoji za priključitev cevi na strani Pakiranje: 20 kosov Regulux radiatorsko zapiralo z izpustom in prednastavitvijo HEIMEIER Regulux je radiatorsko zapiralo (zaključek, holandec) izdelano iz brona in omogoča zapiranje, prednastavitev, praznjenje in polnjenje. Za priključek HEIMEIER ventilov se uporabljajo samo ustrezne originalne spojke z oznako HEIMEIER (primer 15 THE). Slika Dimenzija k v vrednost (m 3 /h) k vs vrednost Koda PG Cena Zaloga prednastavitev (m 3 /h) Kotni z notranjim navojem Nikljan bron EARE 10 (3/8) 0,09 0,30 0,65 1,01 1,14 1, ,57 D EARE 15 (1/2) 0,09 0,30 0,65 1,01 1,14 1, ,06 C EARE 20 (3/4) 0,09 0,30 0,65 1,01 1,14 1, ,62 D Ravni DARE 10 (3/8) 0,09 0,30 0,65 1,01 1,14 1, ,57 D DARE 15 (1/2) 0,09 0,30 0,65 1,01 1,14 1, ,06 C DARE 20 (3/4) 0,09 0,30 0,65 1,01 1,14 1, ,62 D z zunanjim navojem G3/4 Kotni EARE 15 (1/2) 0,09 0,30 0,65 1,01 1,14 1, ,89 D Ravni DARE 15 (1/2) 0,09 0,30 0,65 1,01 1,14 1, ,89 D Zatezni spoji za priključitev cevi na strani Pakiranje: 20 kosov 22

31 Radiatorska zapirala in H-kosi Pribor za Regutec in Regulux Slika Model Koda PG Cena Zaloga Kotni Pokrov DN 10 (3/8) ,52 D 2-delni, plastični DN 15 (1/2) ,52 D Za zapirala z notranjim navojem Ravni DN 10 (3/8) ,52 D DN 15 (1/2) ,52 D Pakiranje: 10 kosov cevi DN ventil Nikljana medenina Zatezni spoj (3/8'') ,92 D Za bakrene ali jeklene cevi (1/2'') ,92 D Priključek notranji navoj (3/8'') ,92 C Rp 3/8'' Rp 3/4'' (1/2'') ,22 C Podložna puša je potrebna (1/2'') ,82 D če je cev debeline mm (1/2'') ,62 A Upoštevati navodila (1/2'') ,82 D proizvajalca cevi (3/4'') ,95 D (3/4'') ,64 D Pakiranje: 10 kosov cevi Nikljana medenina Zatezni spoj ,86 D Za bakrene ali jeklene cevi ,61 D Priključek zunanji navoj G 3/4'' ,61 D Podložna puša je potrebna ,61 A če je cev debeline mm ,61 B Upoštevati navodila ,61 B proizvajalca cevi. Pakiranje: 10 kosov cevi Podložna puša ,62 D Za bakrene ali jeklene cevi ,62 D debeline 1 mm ,62 D Podložna puša za cevi debeline ,62 D 0.8 mm po naročilu ,62 D ,62 D Pakiranje: 10 kosov cevi Nikljana medenina Zatezni spoj z mehkim tesnjenjem ,36 D Za bakrene ali jeklene cevi ,36 B Priključek zunanji navoj G 3/4'' ,36 A ,36 C ,36 D Pakiranje: 10 kosov Drugi zatezni spoji na strani 24 23

32 Radiatorska zapirala in H-kosi Pribor za Regutec in Regulux Slika Model Koda PG Cena Zaloga Zatezni spoj cevi Nikljana medenina Za plastične cevi 12 x ,38 D Priključek zunanji navoj G 3/4'' 14 x ,48 D 16 x ,04 B 17 x ,04 D 18 x ,17 B 18 x ,41 D 20 x ,38 D 21 x ,38 D Pakiranje: 10 kosov cevi Zatezni spoj Za večplastne cevi (alu-plast) Nikljana medenina Priključek notranji navoj Rp 1/2'' 14 x ,67 C 16 x ,53 B Priključek zunanji navoj G 3/4'' 14 x ,28 C 16 x ,63 B 18 x ,17 C Pakiranje: 10 kosov Naprava za polnjenje in praznjenje ,73 D Priključek odtočne cevi 1/2'' Inbus ključ Za zapiranje in odpiranje radiatorskih zapiral, SW 5 DIN ,38 D Za zapiranje in odpiranje tlačnih vijakov, SW 10 DIN ,56 D 24

33 Radiatorska zapirala in H-kosi Vekotec H-kos za radiatorje z vgrajenimi ventili HEIMEIER Vekotec je H-kos izdelan iz korozijsko odpornega brona in omogoča dvotočkovno priključitev radiatorjev z vgrajenim ventilom, samo v dvocevnih sistemih ogrevanja. Razdalja med cevema je 50 mm, zgradba ventila pa omogoča priključitev s toleranco ± 1,0 mm. Priključek za cev G3/4 omogoča priključitev bakrenih, jeklenih, plastičnih in večplastnih cevi, z ustreznimi zateznimi spoji. Za priključek HEIMEIER ventilov se uporabljajo samo ustrezne originalne spojke z oznako HEIMEIER (primer 15 THE). Dvocevni sistem Slika Priključek na radiator k vs vrednost Koda PG Cena Zaloga z vgrajenim ventilom (m 3 /h) Kotni Rp 1/2'' Nikljan bron notranji navoj (1) 1, ,80 A Kotni G 3/4'' 1, ,80 A zunanji navoj (2) Ravni Rp 1/2'' 1, ,80 A notranji navoj (1) Ravni G 3/4'' 1, ,80 A zunanji navoj (2) Pakiranje: 15 kosov Opomba: (1) - npr. za radiator Korado ipd. (2) - npr. za radiator Vogel Noot ipd. Zatezni spoji za priključitev cevi na strani

34 Radiatorska zapirala in H-kosi Vekolux H-kos z izpustom za radiatorje z vgrajenimi ventili HEIMEIER Vekolux je H-kos izdelan iz korozijsko odpornega brona in omogoča dvotočkovno priključitev radiatorjev z vgrajenim ventilom. Vekolux ima vgrajen izpust. Razdalja med cevema je 50 mm, zgradba ventila pa omogoča priključitev s toleranco ± 1,0 mm. Priključek za cev G3/4 omogoča priključitev bakrenih, jeklenih, plastičnih in večplastnih cevi, z ustreznimi zateznimi spoji. Za priključek HEIMEIER ventilov se uporabljajo samo ustrezne originalne spojke z oznako HEIMEIER (primer 15 THE). Dvocevni sistem Slika Priključek na radiator k vs vrednost Koda PG Cena Zaloga z vgrajenim ventilom (m 3 /h) Kotni Rp 1/2'' Nikljan bron notranji navoj (1) 1, ,72 C Kotni G 3/4'' 1, ,72 C zunanji navoj (2) Ravni Rp 1/2'' 1, ,72 C notranji navoj (1) Ravni G 3/4'' 1, ,72 C zunanji navoj (2) Zatezni spoji za priključitev cevi na strani Pakiranje: 5 kosov Enocevni sistem, oznaka 50/50 Slika Priključek na radiator k vs vrednost Koda PG Cena Zaloga z vgrajenim ventilom (m 3 /h) Kotni Rp 1/2'' Nikljan bron notranji navoj (1) 1, ,21 D Kotni G 3/4'' 1, ,21 D zunanji navoj (2) Ravni Rp 1/2'' 1, ,21 D notranji navoj (1) Ravni G 3/4'' 1, ,21 D zunanji navoj (2) Zatezni spoji za priključitev cevi na strani Pakiranje: 5 kosov Opomba: (1) - npr. za radiator Korado ipd. (2) - npr. za radiator Vogel Noot ipd. 26

35 Radiatorska zapirala in H-kosi Pribor za Vekotec in Vekolux Slika Model Koda PG Cena Zaloga Okrasni pokrov ,51 C za kotne in ravne izvedbe Vekolux, bele barve Pakiranje: 10 kosov Univerzalni nastavitveni ključ ,55 A za Vekolux Lahko se uporablja tudi za Dvojne spojke termostatske glave, ventile V-exakt / F-exakt, odzračevalne ventile na radiatorjih in zapirala Regulux Priključek za polnjenje in praznjenje ,58 B Priključek G 3/4'', vrtljiv Za izstopno cev 1/2'' cevi Nikljana medenina Zatezni spoj ,86 D Za bakrene ali jeklene cevi ,61 D Priključek zunanji navoj G 3/4'' ,61 D Podložna puša je potrebna ,61 A če je cev debeline mm ,61 B Upoštevati navodila ,61 B proizvajalca cevi. Pakiranje: 10 kosov cevi Podložna puša ,62 D Za bakrene ali jeklene cevi ,62 D debeline 1 mm ,62 D Podložna puša za cevi debeline ,62 D 0.8 mm po naročilu ,62 D ,62 D Pakiranje: 10 kosov cevi Nikljana medenina Zatezni spoj z mehkim tesnjenjem ,36 D Za bakrene ali jeklene cevi ,36 B Priključek zunanji navoj G 3/4'' ,36 A ,36 C ,36 D Pakiranje: 10 kosov Drugi zatezni spoji na strani 28 27

36 Radiatorska zapirala in H-kosi Pribor za Vekotec in Vekolux Slika Model Koda PG Cena Zaloga Zatezni spoj cevi Nikljana medenina Za plastične cevi 12 x ,38 D Priključek zunanji navoj G 3/4'' 14 x ,48 D 16 x ,04 B 17 x ,04 D 18 x ,17 B 18 x ,41 D 20 x ,38 D 21 x ,38 D Pakiranje: 10 kosov cevi Nikljana medenina Zatezni spoj 14 x ,28 C Za večplastne cevi (alu-plast) 16 x ,63 B Priključek zunanji navoj G 3/4'' 18 x ,17 C Pakiranje: 10 kosov Dvojna obloga ,78 D plastična, deljiva po sredini. Za cevi različnih premerov. Razdalja med cevema 50 mm (za E-Z ventile) Skupna višina maks. 31 mm Nikljana medenina Priključek za preusmerjanje pretoka ,41 B za radiatorje z vgrajenim ventilom Z zaporo, za obrnjen pretok in povratek Razdalja med cevmi 50 mm G 3/4'', lastno tesnjenje Medenina Dvojna spojka ,36 D G 3/4'' x R 1/2'' lastno tesnjenje Za priključke za preusmerjanje pretoka za neposredno priključitev na radiatorje z vgrajenim ventilom S priključkom Rp 1/2'' in notranjim utorom za inbus ključ 28

37 Termostatski vložki Termostatski vložki Slika Model Koda PG Cena Zaloga Termostatski vložki ,31 A za radiatorje z vgrajenimi ventili z natančno prednastavitvijo Termostatski vložki od avgusta ' ,89 D za radiatorje z vgrajenimi ventili dalje z natančno prednastavitvijo za radiatorje z vgrajenim ventilom Dia-therm "LX" Termostatski vložki od avgusta ' ,89 D za radiatroje z vgrajenimi ventili dalje z natančno prednastavitvijo za radiatorje z vgrajenim ventilom npr.: Alarko, Arbonia, Biasi, Caradon-Stelrad, Cetra, Demrad, DiaNorm, Dura, Dia-therm, Ferroli, Henrad, HM-Heizkorper, Kaimann, Korado, Manuat, Purmo, Radson, Rettig, Superia, Veha Upoštevati spremembe proizvajalcev radiatorjev! Pakiranje: 10 kosov Termostatski vložki s fino prednastavitvijo na zahtevo! Termostatski vložki za zamenjavo, prilagoditev starih ventilov in vložkov na zahtevo! 29

38 Sistemi za povezavo radiatorjev Duolux 50 program ventilov za dvocevne sisteme HEIMEIER Duolux 50 je program ventilov za dvocevni sistem ogrevanja. Duolux 50 sestoji iz dvocevnega razdelilnika, dvižne cevke in termostatskega ventila s črno zaščitno kapo. Telo razdelilnika je izdelano iz korozijsko odpornega brona (nikljan), nanj pa je mogoče priključiti plastične, večplastne, bakrene in jeklene cevi s priključkom G3/4. Medosna razdalja za priključitev na cevi je 50 mm. Za priključek HEIMEIER teles termostatskih ventilov se uporabljajo samo ustrezne originalne spojke z oznako HEIMEIER (primer 15 THE). Dvocevni razdelilnik ima vgrajen prednastavitveni konus, ki omogoča hidravlično uravnoteženje na radiatorju. Vgrajena je tudi zapora, ki omogoča demontažo radiatorja brez praznjenja sistema. z aksialnim s kotnim stranskim z ravnim termostatskim ventilom termostatskim ventilom termostatskim ventilom in ukrivljenim priključkom 1 aksialni termostatski ventil kotni stranski desni, ravni termostatski ventil z termostatski ventil levi, ukrivljenim priključkom zatezni spoj zatezni spoj zatezni spoj jeklena cev jeklena cev jeklena cev mm, 1100 mm dolžine 15 mm, 1100 mm dolžine 15 mm, 1100 mm dolžine 1 zatezni spoj zatezni spoj zatezni spoj Duolux 50 dvocevni razdelilnik 1 Duolux 50 dvocevni razdelilnik 1 Duolux 50 dvocevni razdelilnik ravni ravni ravni ali ali ali kotni kotni kotni zatezna spoja glej pribor 2 zatezna spoja glej pribor 2 zatezna spoja glej pribor za bakrene ali jeklene cevi za Duolux 50 za bakrene ali jeklene cevi za Duolux 50 za bakrene ali jeklene cevi za Duolux 50 za plastične cevi za plastične cevi za plastične cevi za večplastne cevi za večplastne cevi za večplastne cevi 30

39 Sistemi za povezavo radiatorjev Duolux 50 program ventilov za dvocevne sisteme Slika Model Koda PG Cena Zaloga DN ventila Aksialni termostatski ventil 15 (1/2'') ,92 D Nikljan bron Črna zaščitna kapica Kotni stranski desni priključek termostatski ventil 15 (1/2'') ,98 D Nikljan bron levi priključek Črna zaščitna kapica 15 (1/2'') ,98 D Ravni termostatski ventil z ukrivljenim priključkom 15 (1/2'') ,44 D Nikljan bron Črna zaščitna kapica Pakiranje: 20 kosov Zatezni spoj ,62 A Za jeklene cevi Priključek notranji navoj Rp 1/2'' Nikljan bron Pakiranje: 10 kosov Jeklena cev za vtok ,93 D 15 mm, 1100 mm dolžine kromirana cevi Nikljan bron Zatezni spoj ,62 A Za jeklene cevi Priključek zunanji navoj G3/4 Pakiranje: 10 kosov DN ventila Duolux 50 dvocevni razdelilnik 15 (1/2'') ,31 D ravni z zaporo Nikljan bron (brez zateznih spojev) Duolux 50 dvocevni razdelilnik 15 (1/2'') ,31 D kotni z zaporo Nikljan bron (brez zateznih spojev) Pakiranje: 5 kosov Zatezni spoji za priključitev cevi na strani 32 31

40 Sistemi za povezavo radiatorjev Pribor za Duolux 50 Slika Model Koda PG Cena Zaloga Inbus ključ ,38 D velikost 3 DIN911 za zapiranje in nastavitev cevi Nikljan bron Zatezni spoj ,86 D Za bakrene ali jeklene cevi ,61 D Priključek zunanji navoj G3/ ,61 D Podložna puša je potrebna če je cev ,61 A debeline mm ,61 B Upoštevati navodila proizvajalca cevi ,61 B Pakiranje: 10 kosov cevi Podložna puša ,62 D Za bakrene ali jeklene cevi ,62 D debeline 1 mm ,62 D Podložna puša za cevi debeline ,62 D 0.8 mm po naročilu ,62 D Pakiranje: 10 kosov cevi Nikljana medenina Zatezni spoj z mehkim tesnjenjem ,36 D Za bakrene ali jeklene cevi ,36 B Priključek zunanji navoj G3/ ,36 A ,36 C ,36 D Pakiranje: 10 kosov cevi Nikljan bron Zatezni spoj 12 x ,38 D Za plastične cevi 14 x ,48 D Priključek zunanji navoj G3/4 16 x ,04 B 18 x ,17 B 18 x ,41 D 20 x ,38 D 21 x ,38 D Pakiranje: 10 kosov cevi Nikljan bron Zatezni spoj 14 x ,28 C Za večplastne cevi (alu-plast) 16 x ,63 B Priključek zunanji navoj G3/4 18 x ,17 C Pakiranje: 10 kosov Dvojna obloga ,78 D plastična, deljiva po sredini, za cevi različnih premerov Razdalja med cevmi 50 mm, skupna višina maks. 31 mm Nikljan bron Priključek za izravnavo 25 mm ,06 D različnih dolžin cevi 50 mm ,90 D Za povezavo plastičnih, bakrenih in jeklenih cevi. Za ventile z navojnim priključkom G3/4. 32

41 Sistemi za povezavo radiatorjev Duolux program ventilov za dvocevne sisteme HEIMEIER Duolux je program ventilov za dvocevni sistem ogrevanja. Duolux sestoji iz dvocevnega razdelilnika, dvižne cevke in termostatskega ventila s črno zaščitno kapo. Telo razdelilnika je izdelano iz korozijsko odpornega brona (nikljan), nanj pa je mogoče priključiti plastične, večplastne, bakrene in jeklene cevi. Medosna razdalja za priključitev na cevi je 35 mm. Za priključek HEIMEIER teles termostatskih ventilov se uporabljajo samo ustrezne originalne spojke z oznako HEIMEIER (primer 15 THE). Dvocevni razdelilnik ima vgrajen prednastavitveni konus, ki omogoča hidravlično uravnoteženje na radiatorju. Vgrajena je tudi zapora, ki omogoča demontažo radiatorja brez praznjenja sistema. z aksialnim s kotnim stranskim z ravnim termostatskim ventilom termostatskim ventilom termostatskim ventilom in ukrivljenim priključkom 1 aksialni termostatski ventil kotni stranski desni, ravni termostatski ventil z termostatski ventil levi, ukrivljenim priključkom zatezni spoj zatezni spoj zatezni spoj jeklena cev jeklena cev jeklena cev mm, 1100 mm dolžine 15 mm, 1100 mm dolžine 15 mm, 1100 mm dolžine 1 zatezni spoj zatezni spoj zatezni spoj Duolux dvocevni razdelilnik 1 Duolux dvocevni razdelilnik 1 Duolux dvocevni razdelilnik brez zapore brez zapore brez zapore ali ali ali z zaporo z zaporo z zaporo zatezna spoja glej pribor 2 zatezna spoja glej pribor 2 zatezna spoja glej pribor za bakrene ali jeklene cevi za Duolux za bakrene ali jeklene cevi za Duolux za bakrene ali jeklene cevi za Duolux za plastične cevi za plastične cevi za plastične cevi za večplastne cevi za večplastne cevi za večplastne cevi 33

42 Sistemi za povezavo radiatorjev Duolux program ventilov za dvocevne sisteme Slika Model Koda PG Cena Zaloga DN ventila Aksialni termostatski ventil 15 (1/2'') ,92 B Nikljan bron Črna zaščitna kapica Kotni stranski desni priključek termostatski ventil 15 (1/2'') ,98 D Nikljan bron levi priključek Črna zaščitna kapica 15 (1/2'') ,98 D Ravni termostatski ventil z ukrivljenim priključkom 15 (1/2'') ,44 D Nikljan bron Črna zaščitna kapica Pakiranje: 20 kosov Zatezni spoj Za jeklene cevi ,62 A Priključek notranji navoj Rp 1/2'' Nikljan bron Pakiranje: 10 kosov Jeklena cev za vtok ,93 D 15 mm, 1100 mm dolžine kromirana Zatezni spoj cevi Za jeklene cevi ,16 D Priključek zunanji navoj M 24 x 1,5 Nikljan bron Pakiranje: 10 kosov DN ventila Duolux dvocevni razdelilnik 50/50 15 (1/2'') ,84 D brez zapore Zunanji navojni priključek M 24 x 1.5 Nikljan bron (brez zateznih spojev) Duolux dvocevni razdelilnik 50/50 15 (1/2'') ,65 D z zaporo Zunanji navojni priključek M 24 x 1.5 Nikljan bron (brez zateznih spojev) Pakiranje: 5 kosov Zatezni spoji za priključitev cevi na strani 37 34

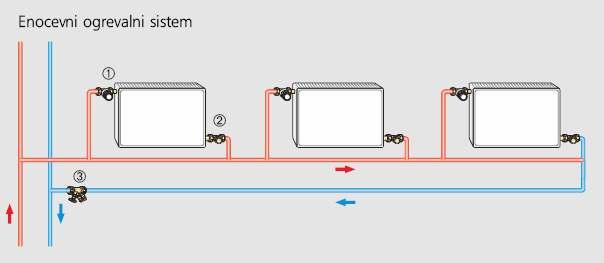

43 Sistemi za povezavo radiatorjev Duolux program ventilov za enocevne sisteme HEIMEIER Duolux je program ventilov za enocevni sistem ogrevanja. Duolux sestoji iz enocevnega razdelilnika, dvižne cevke in termostatskega ventila z modro zaščitno kapo. Telo razdelilnika je izdelano iz korozijsko odpornega brona (nikljan), nanj pa je mogoče priključiti plastične, večplastne, bakrene in jeklene cevi. Medosna razdalja za priključitev na cevi je 35 mm. Za priključek HEIMEIER teles termostatskih ventilov se uporabljajo samo ustrezne originalne spojke z oznako HEIMEIER (primer 15 THE). Enocevni razdelilnik deli pretok tako da 50% pretoka preusmeri v radiator, 50% pa v bypass. Vgrajena je tudi zapora, ki omogoča demontažo radiatorja brez praznjenja sistema. z aksialnim s kotnim stranskim z ravnim termostatskim ventilom termostatskim ventilom termostatskim ventilom in ukrivljenim priključkom 1 aksialni termostatski ventil kotni stranski desni, ravni termostatski ventil z termostatski ventil levi, ukrivljenim priključkom zatezni spoj zatezni spoj zatezni spoj jeklena cev jeklena cev jeklena cev mm, 1100 mm dolžine 15 mm, 1100 mm dolžine 15 mm, 1100 mm dolžine 1 zatezni spoj zatezni spoj zatezni spoj Duolux dvocevni razdelilnik 1 Duolux dvocevni razdelilnik 1 Duolux dvocevni razdelilnik brez zapore brez zapore brez zapore ali ali ali z zaporo z zaporo z zaporo zatezna spoja glej pribor 2 zatezna spoja glej pribor 2 zatezna spoja glej pribor za bakrene ali jeklene cevi za Duolux za bakrene ali jeklene cevi za Duolux za bakrene ali jeklene cevi za Duolux za plastične cevi za plastične cevi za plastične cevi za večplastne cevi za večplastne cevi za večplastne cevi 35

44 Sistemi za povezavo radiatorjev Duolux program ventilov za enocevne sisteme Slika Model Koda PG Cena Zaloga DN ventila Aksialni termostatski ventil 15 (1/2'') ,36 C Nikljan bron Črna zaščitna kapica Kotni stranski desni priključek termostatski ventil 15 (1/2'') ,67 D Nikljan bron levi priključek Črna zaščitna kapica 15 (1/2'') ,67 D Ravni termostatski ventil z ukrivljenim priključkom 15 (1/2'') ,80 D Nikljan bron Črna zaščitna kapica Pakiranje: 20 kosov Zatezni spoj Za jeklene cevi ,62 A Priključek notranji navoj Rp 1/2'' Nikljan bron Pakiranje: 10 kosov Jeklena cev za vtok ,93 D 15 mm, 1100 mm dolžine kromirana Zatezni spoj cevi Za jeklene cevi ,16 D Priključek zunanji navoj M 24 x 1,5 Nikljan bron Pakiranje: 10 kosov DN ventila Duolux enocevni razdelilnik 50/50 15 (1/2'') ,84 D brez zapore Zunanji navojni priključek M 24 x 1.5 Nikljan bron (brez zateznih spojev) Duolux enocevni razdelilnik 50/50 15 (1/2'') ,65 D z zaporo Zunanji navojni priključek M 24 x 1.5 Nikljan bron (brez zateznih spojev) Pakiranje: 5 kosov Zatezni spoji za priključitev cevi na strani 37 36

45 Sistemi za povezavo radiatorjev Pribor za Duolux Slika Model Koda PG Cena Zaloga Inbus ključ ,38 D velikost 3 DIN911 za zapiranje in nastavitev cevi Nikljan bron Zatezni spoj ,41 D Za bakrene ali jeklene cevi ,16 D Priključek zunanji navoj M 24 x 1, ,16 D Podložna puša je potrebna če je cev ,16 D debeline mm ,16 D Upoštevati navodila proizvajalca cevi. Pakiranje: 10 kosov cevi Podložna puša ,62 D Za bakrene ali jeklene cevi ,62 D debeline 1 mm ,62 D Podložna puša za cevi debeline ,62 D 0.8 mm po naročilu ,62 D Pakiranje: 10 kosov cevi Nikljan bron Zatezni spoj 12 x ,17 D Za plastične cevi 13 x ,31 D Priključek zunanji navoj M 24 x 1,5 14 x ,64 D 16 x ,64 D Pakiranje: 10 kosov cevi Nikljan bron Zatezni spoj 14 x ,13 D Za večplastne cevi (alu-plast) 16 x ,93 D Priključek zunanji navoj M 24 x 1,5 Pakiranje: 10 kosov Dvojna obloga ,77 D plastična, deljiva po sredini, za cevi različnih premerov Razdalja med cevmi 35 mm, skupna višina maks. 31 mm Nikljan bron Priključek za izravnavo 25 mm ,06 D različnih dolžin cevi 50 mm ,90 D Za povezavo plastičnih, bakrenih in jeklenih cevi. Za ventile z navojnim priključkom M 24 x 1.5. (Na priključku sta zunanji in notranji navoj M 24 x 1.5) 37

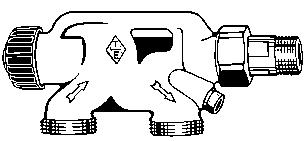

46 Sistemi za povezavo radiatorjev Enocevni ventil za vodoravno priključitev HEIMEIER enocevni ventil je izdelan iz korozijsko odpornega brona s potopno cevko za vodoravno (horizontalno) enotočkovno priključitev na radiator. Ventil sestoji iz enocevnega ventila, potopne cevke in pregradne ploščice. Priključek za cev G3/4 omogoča priključitev bakrenih, jeklenih, plastičnih in večplastnih cevi, z ustreznimi zateznimi spoji. Za priključek HEIMEIER teles termostatskih ventilov se uporabljajo samo ustrezne originalne spojke z oznako HEIMEIER (primer 15 THE). Pri polni obremenitvi, je na radiator usmerjenih 35% pretoka. Dotok in povratek se lahko zapreta, tako je radiator mogoče odstraniti brez praznjenja sistema. Bypass pri tem ostane odprt. Slika Model Koda PG Cena Zaloga Termostatski ventil za enocevni sistem s potopno cevko DN 15 (1/2 ) ,03 D za radiatorje z vodoravnim eno-točkovnim priključkom Priključek zunanji navoj G 3/4'' Nikljan bron Potopna cevka Doseg navoja 85 mm ,56 D Doseg navoja 250 mm ,26 D Montaža potopne cevke Odvij navojno spojko ventila in do konca privij potopno cevko z dolgim delom v spojko na konusnem delu. Pregradna ploščica ,43 D obvezna za DIN, stolpične in cevne radiatorje Pakiranje: ventil = 10 kosov, cevka = 1 kos, ploščica = 1 kos Zatezni spoji za priključitev cevi na strani 41 38

47 Sistemi za povezavo radiatorjev E-Z sistem za enocevne in dvocevne sisteme HEIMEIER E-Z sistem je univerzalni program ventilov za dvotočkovni priključek na radiator v eno- in dvo-cevnih sistemih ogrevanja. Program sestoji iz E-Z razdelilnika, termostatskega ventila, dvižne cevke in zateznih spojev. Priključek za cev G3/4 omogoča priključitev bakrenih, jeklenih, plastičnih in večplastnih cevi, z ustreznimi zateznimi spoji. Za priključek HEIMEIER teles termostatskih ventilov se uporabljajo samo ustrezne originalne spojke z oznako HEIMEIER (primer 15 THE). V enocevnem delovanju, je lahko pretok v radiator poljubno izbran med 30-60%. Tovarniška nastavitev 35%. Razdelilnik se lahko nastavi tako, da je pretok v radiator 100% in tako deluje v dvocevnem sistemu. Pri tem je bypass zaprt. Razdelilnik se lahko popolnoma zapre, tako je radiator mogoče odstraniti brez praznjenja sistema. Bypass pri tem ostane odprt. z aksialnim s kotnim stranskim z ravnim termostatskim ventilom termostatskim ventilom termostatskim ventilom in ukrivljenim priključkom 1 aksialni termostatski ventil kotni stranski desni, ravni termostatski ventil z termostatski ventil levi, ukrivljenim priključkom zatezna spoja zatezna spoja zatezna spoja jeklena cev jeklena cev jeklena cev mm, 1100 mm dolžine 15 mm, 1100 mm dolžine 15 mm, 1100 mm dolžine 1 E-Z razdelilnik E-Z razdelilnik E-Z razdelilnik zatezna spoja glej pribor 2 zatezna spoja glej pribor 2 zatezna spoja glej pribor za bakrene ali jeklene cevi za E-Z sistem za bakrene ali jeklene cevi za E-Z sistem za bakrene ali jeklene cevi za E-Z sistem za plastične cevi za plastične cevi za plastične cevi za večplastne cevi za večplastne cevi za večplastne cevi 39

48 Sistemi za povezavo radiatorjev E-Z sistem za enocevne in dvocevne sisteme Slika Model Koda PG Cena Zaloga DN ventila Aksialni termostatski ventil 15 (1/2'') ,36 D Nikljan bron Črna zaščitna kapica Kotni stranski desni priključek termostatski ventil 15 (1/2'') ,67 D Nikljan bron levi priključek Črna zaščitna kapica 15 (1/2'') ,67 D Ravni termostatski ventil z ukrivljenim priključkom 15 (1/2'') ,80 D Nikljan bron Črna zaščitna kapica Pakiranje: 20 kosov Zatezni spoj Za jeklene cevi ,62 A Priključek notranji navoj Rp 1/2'' Nikljan bron Pakiranje: 10 kosov Jeklena cev za vtok ,93 D 15 mm, 1100 mm dolžine kromirana Zatezni spoj Za jeklene cevi ,62 A Priključek notranji navoj Rp 1/2'' Nikljan bron Pakiranje: 10 kosov DN ventila E-Z razdelilnik 15 (1/2'') ,96 D za enocevne in dvocevne sisteme Nikljan bron Zunanji navojni priključek G 3/4'' (brez zateznih spojev) Pakiranje: 10 kosov Zatezni spoji za priključitev cevi na strani 41 40

49 Sistemi za povezavo radiatorjev Pribor za E-Z sistem in enocevni ventil Slika Model Koda PG Cena Zaloga cevi Nikljana medenina Zatezni spoj ,86 D za bakrene in jeklene cevi ,61 D Priključek zunanji navoj G 3/4'' ,61 D Podložna puša je potrebna ,61 A če je cev debeline mm ,61 B Upoštevati navodila proizvajalca cevi ,61 B Pakiranje: 10 kosov cevi Podložna puša ,62 D Za bakrene ali jeklene cevi ,62 D debeline 1 mm ,62 D Podložna puša za cevi debeline ,62 D 0.8 mm po naročilu ,62 D Pakiranje: 10 kosov cevi Nikljana medenina Zatezni spoj z mehkim tesnjenjem ,36 D Za bakrene ali jeklene cevi ,36 B Priključek zunanji navoj G 3/4'' ,36 A Pakiranje: 10 kosov ,36 C ,36 D cevi Nikljana medenina Zatezni spoj 12 x ,38 D Za plastične cevi 14 x ,48 D Priključek zunanji navoj G 3/4'' 16 x ,04 B Pakiranje: 10 kosov 17 x ,04 D 18 x ,17 B 18 x ,41 D 20 x ,38 D 21 x ,38 D cevi Nikljana medenina Zatezni spoj 14 x ,28 C Za večplastne cevi (alu-plast) 16 x ,63 B Priključek zunanji navoj G 3/4'' 18 x ,17 C Pakiranje: 10 kosov Dvojna obloga ,77 D Razdalja med cevmi 58 mm, skupna višina maks. 31 mm (za ventile 3891 in 3871) Nikljana medenina Priključek za izravnavo 25 mm ,06 D različnih dolžin cevi 50 mm ,90 D G 3/4'' x G 3/4'' za povezavo plastčnih, bakrenih, jeklenih ali večplastnih cevi Nikljana medenina S-priključek ,87 D G 3/4'' x G 3/4'', razdalja med cevmi 11.5 mm Pakiranje: 2 kosa Inbus ključ velikost 3 DIN911 za zapiranje in nastavitev ,38 D pregradne ploščice

50 Sistemi za povezavo radiatorjev E-Z ventil z navpično potopno cevko HEIMEIER E-Z ventil je izdelan iz korozijsko odpornega brona, potopne cevke in omogoča navpično (vertikalno) enotočkovno priključitev na radiator (npr. kopalniški). Na voljo je za dvocevni in enocevni sistem ogrevanja. Enocevni ventil v radiator prepušča 35% pretoka. Na E-Z ventil lahko vgradimo vse HEIMEIER termostatske glave in pogone. Nerjavno vreteno ima dvojno tesnenje (Oring). Termostatski vložek lahko zamenjamo brez praznenja sistema. Povratek je mogoče zapreti z inbus ključem, velikosti 8. Pri dvocevnem ventilu lahko zaporni element na povratku uporabimo za prednastavitev. Priključek za cev G3/4 omogoča priključitev bakrenih, jeklenih, plastičnih in večplastnih cevi, z ustreznimi zateznimi spoji. Za priključek HEIMEIER teles termostatskih ventilov se uporabljajo samo ustrezne originalne spojke z oznako HEIMEIER (primer 15 THE). Dvocevni sistem črna zaščitna kapa Slika Dimenzija k v vrednost (m 3 /h) k vs vrednost Koda PG Cena Zaloga p območje (K) (m 3 /h) 1,0 2,0 3,0 Kotni Nikljan bron DN 15 (1/2 ) 0,31 0,55 0,67 0, ,94 A Ravni DN 15 (1/2 ) 0,31 0,55 0,67 0, ,94 A Pakiranje: 5 kosov Enocevni sistem modra zaščitna kapa, oznaka 35/65 Slika Dimenzija k vs vrednost Koda PG Cena Zaloga (m 3 /h) Kotni Nikljan bron DN 15 (1/2 ) 1, ,94 A Ravni DN 15 (1/2 ) 1, ,94 A Pakiranje: 5 kosov Zatezni spoji za priključitev cevi na strani 43 42

51 Sistemi za povezavo radiatorjev Pribor za E-Z ventil Slika Model Koda PG Cena Zaloga cevi Nikljana medenina Zatezni spoj ,86 D za bakrene in jeklene cevi ,61 D Priključek zunanji navoj G 3/4'' ,61 D Podložna puša je potrebna ,61 A če je cev debeline mm ,61 B Upoštevati navodila proizvajalca cevi ,61 B Pakiranje: 10 kosov cevi Podložna puša ,62 D Za bakrene ali jeklene cevi ,62 D debeline 1 mm ,62 D Podložna puša za cevi debeline ,62 D 0.8 mm po naročilu ,62 D Pakiranje: 10 kosov cevi Nikljana medenina Zatezni spoj z mehkim tesnjenjem ,36 D Za bakrene ali jeklene cevi ,36 B Priključek zunanji navoj G 3/4'' ,36 A ,36 C ,36 D Pakiranje: 10 kosov cevi Nikljana medenina Zatezni spoj 12 x ,38 D Za plastične cevi 14 x ,48 D Priključek zunanji navoj G 3/4'' 16 x ,04 B 17 x ,04 D 18 x ,17 B 18 x ,41 D 20 x ,38 D 21 x ,38 D Pakiranje: 10 kosov cevi Nikljana medenina Zatezni spoj 14 x ,28 C Za večplastne cevi (alu-plast) 16 x ,63 B Priključek zunanji navoj G 3/4'' 18 x ,17 C Pakiranje: 10 kosov Dvojna obloga ,78 D plastična, deljiva po sredini. Za cevi različnih premerov. Razdalja med cevema 50 mm (za E-Z ventile) Skupna višina maks. 31 mm 43

52 Sistemi za povezavo radiatorjev Multilux za dvotočkovno priključitev HEIMEIER Multilux termostatski ventil je izdelan iz korozijsko odpornega brona in omogoča dvotočkovno priključitev na spodnjem delu radiatorja. Multilux je na voljo za dvo- in eno-cevne sisteme ogrevanja. Enocevni ventil v radiator prepušča 35% pretoka. Razdalja med cevema je 50 mm, zgradba ventila pa omogoča priključitev s toleranco ± 1,0 mm. Na Multilux ventil lahko vgradimo vse HEIMEIER termostatske glave in pogone. Nerjavno vreteno ima dvojno tesnenje (O-ring). Termostatski vložek lahko zamenjamo brez praznenja sistema. Priključek za cev G3/4 omogoča priključitev bakrenih, jeklenih, plastičnih in večplastnih cevi, z ustreznimi zateznimi spoji. Za priključek HEIMEIER termostatskih ventilov se uporabljajo samo ustrezne originalne spojke z oznako HEIMEIER (primer 15 THE). Dvocevni sistem črna zaščitna kapa Slika Priključek k v vrednost (m 3 /h) k vs vrednost Koda PG Cena Zaloga na radiator p območje (K) (m 3 /h) 1,0 2,0 Kotni Nikljan bron Rp 1/2'' 0,32 0,59 0, ,84 B notranji navoj (1) Kotni G 3/4'' 0,32 0,59 0, ,84 B zunanji navoj (2) Ravni Rp 1/2'' 0,32 0,59 0, ,84 B notranji navoj (1) Ravni G 3/4'' 0,32 0,59 0, ,84 B zunanji navoj (2) Pakiranje: 5 kosov Enocevni sistem modra zaščitna kapa, ventil označen z dvema puščicama Slika Priključek k vs vrednost Koda PG Cena Zaloga na radiator (m 3 /h) Kotni Nikljan bron Rp 1/2'' 1, ,86 D notranji navoj (1) Kotni G 3/4'' 1, ,86 D zunanji navoj (2) Ravni Rp 1/2'' 1, ,86 D notranji navoj (1) Ravni G 3/4'' 1, ,86 D zunanji navoj (2) Pakiranje: 5 kosov Zatezni spoji za priključitev cevi na strani Opomba: (1) - npr. za radiator Korado ipd. (2) - npr. za radiator Vogel Noot ipd.

53 Sistemi za povezavo radiatorjev Multilux 4 komplet za dvotočkovno priključitev za dvocevni sistem HEIMEIER Multilux 4 komplet sestoji iz: - Multilux 4 termostatskega ventila - adapterjev za R1/2 in G3/4 priključitev radiatorjev - zapornih kapic G3/4 - DesignLine pokrova (beli ali krom) - termostatske glave DX (bela ali krom) Multilux 4 je izdelan iz korozijsko odpornega brona in omogoča izvedbo v ravni ali kotni obliki. Nerjavno vreteno ima dvojno tesnenje (O-ring). Termostatski vložek lahko zamenjamo brez praznenja sistema. Termostatska glava DX je vgrajena na levi strani ventila. Ima popolnoma zaprto kapo, tekočinsko polnjeno tipalo in ustreza EnEV oz. DIN V Razdalja med cevema je 50 mm, zgradba ventila pa omogoča priključitev s toleranco ± 1,0 mm. Priključek za cev G3/4 omogoča priključitev bakrenih, jeklenih, plastičnih in večplastnih cevi, z ustreznimi zateznimi spoji. Za priključek HEIMEIER termostatskih ventilov se uporabljajo samo ustrezne originalne spojke z oznako HEIMEIER (primer 15 THE). Dvocevni sistem črna zaščitna kapa Slika Priključek k v vrednost (m 3 /h) k vs vrednost Koda PG Cena Zaloga na radiator p območje (K) (m 3 /h) 1,0 2,0 Multilux 4 komplet Primer vgradnje: Multilux 4 komplet in kopalniški radiator 0,32 0,60 1,03 bele barve RAL ,38 C krom ,13 C Multilux 4 komplet sestavljajo: - Multilux 4 termostatski ventil (ravna in kotna izvedba) - R 1/2 priključek za radiator - G 3/4 priključek za radiator - zaporni kapici G3/4 - okrasni pokrov DesignLine (beli ali krom) - termostatska glava DX (bela ali krom) Pakiranje: 1 komplet Zatezni spoji za priključitev cevi na strani 46 45

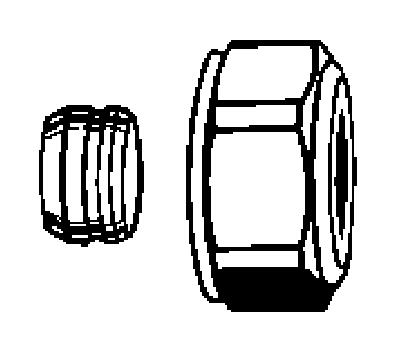

54 Sistemi za povezavo radiatorjev Pribor za Multilux in Multilux 4 Slika Model Koda PG Cena Zaloga Pokrov za Multilux beli ,61 C plastični krom ,57 C Za kotne in ravne oblike, za Multilux (pri Multilux 4 je že vključen v kompletu) Pakiranje: bel = 5 kosov, krom = 1 kos cevi Nikljana medenina Zatezni spoj ,86 D za bakrene in jeklene cevi ,61 D Priključek zunanji navoj G 3/4'' ,61 D Podložna puša je potrebna ,61 A če je cev debeline mm ,61 B Upoštevati navodila proizvajalca cevi ,61 B Pakiranje: 10 kosov cevi Podložna puša ,62 D Za bakrene ali jeklene cevi ,62 D debeline 1 mm ,62 D Podložna puša za cevi debeline ,62 D 0.8 mm po naročilu ,62 D Pakiranje: 10 kosov cevi Nikljana medenina Zatezni spoj z mehkim tesnjenjem ,36 D Za bakrene ali jeklene cevi ,36 B Priključek zunanji navoj G 3/4'' ,36 A ,36 C ,36 D Pakiranje: 10 kosov cevi Nikljana medenina Zatezni spoj 12 x ,38 D Za plastične cevi 14 x ,48 D Priključek zunanji navoj G 3/4'' 16 x ,04 B 17 x ,04 D 18 x ,17 B 18 x ,41 D 20 x ,38 D 21 x ,38 D Pakiranje: 10 kosov cevi Nikljana medenina Zatezni spoj 14 x ,28 C Za večplastne cevi (alu-plast) 16 x ,63 B Priključek zunanji navoj G 3/4'' 18 x ,17 C Pakiranje: 10 kosov 46

55 Sistemi za povezavo radiatorjev Pribor za Multilux in Multilux 4 Slika Model Koda PG Cena Zaloga Dvojna obloga ,78 D plastična, deljiva po sredini. Za cevi različnih premerov. Razdalja med cevema 50 mm (za E-Z ventile) Skupna višina maks. 31 mm Ročna kapa ,76 A za vse HEIMEIER termostatske ventile. Temperatura ogrevalnega medija maks. 100 C. Bela barva Pakiranje: 96 kosov Inbus ključ Za zapiranje in odpiranje ventila ,38 D velikost 5 AF DIN911 Za zapiranje in odpiranje tlačnega vijaka ,56 D velikost 10 AF DIN911 Naprava za polnjenje ,73 D in praznjenje Priključek odtočne cevi 1/2'' 47

56 Električna/elektronska regulacija sobne temperature E-Pro E-Pro je mikroprocesorski adapter za časovno programiranje za še večje prihranke energije. E-Pro s pritiskom na ustrezen gumb "naučimo" kdaj naj zniža nastavljeno temperaturo za 4K ali jo kasneje zviša, te nastavitve pa si E-Pro zapomni. Omogoča dnevni ali tedenski ciklus. Indikator režima (normalni, znižani za 4K). Baterija (2xAA) omogoča delovanje 5 let. E-Pro lahko vgradimo na katerikoli termostatski ventil Heimeier ali na radiator z vgrajenim termostatskim vložkom Heimeier (npr. Korado, Radson, Veha, ). Uporabimo lahko katerokoli termostatsko glavo s priključkom M30x1.5, npr.: K, D, DX. Slika Model Koda PG Cena Zaloga E-Pro ,24 B (Termostatska glava ni vključena v dobavo E-Pro.) E-Pro stick ,21 D USB priključek za hitro programiranje več enot E-Pro Sobni termostat Sobni termostat je elektro-mehanski regulator z dvo točkovnim delovanjem in se uporablja v povezavi z npr. termičnimi pogoni za regulacijo sobne temperature. Temperaturo lahko nastavimo v območju 5 do 30 C. Temperaturno območje se lahko prilagodi glede na zahtevo z dvema nastavitvenima obročema npr. od 8 do 23 C. Modeli z delovno napetostjo 230V in 24V z ali brez znižanega režima, vsak s kontaktom za preusmeritev in termično recirkulacijo. Za modele z znižanim režimom (pribl. 5K) je možna povezava na HEIMEIER-jev P- termostat ali na zunanjo stikalno uro. Stikalo za izbiro načina delovanja omogoča izbiro dnevnega, znižanega ali avtomatskega načina delovanja. Kontrolna lučka prikazuje ali je način delovanja hlajenje ali ogrevanje. Sobni termostat je izdelan za vgradnjo na steno in na stikalne omarice. Slika Model Koda PG Cena Zaloga Sobni termostat za EMO T, EMOtec bele barve brez znižanja temperature 230 V ,24 A 24 V ,63 D z znižanjem temperature/dnevno nočni režim 230 V ,74 A 24 V ,09 D Montažna plošča ,71 D Barva: bela RAL 9010 Za montažo Sobnega termostata na podometno omarico 48

57 Električna/elektronska regulacija sobne temperature Termostat P z uro za termične pogone Termostat P je elektro-mehanski regulator z dvo točkovnim delovanjem in se uporablja v povezavi z npr. termičnimi pogoni za regulacijo sobne temperature. Temperaturo lahko nastavimo v območju 5 do 30 C. Temperaturno območje se lahko prilagodi glede na zahtevo z dvema nastavitvenima obročema npr. od 8 do 23 C. Izhodni PWM signal omogoča konstantno regulacijo. Modeli z delovno napetostjo 230V in 24V. Termostat P ima kontrolne diode za ogrevanje, hlajenje ali nočni režim obratovanja. Termostat P je izdelan za vgradnjo na steno in na stikalne omarice. Vgrajena analogna ura omogoča tedensko programiranje dnevnega in nočnega režima. Slika Model Koda PG Cena Zaloga bele barve Termostat P 230 V ,56 C za EMO T, EMOtec 24 V ,56 D Montažna plošča ,51 D Barva: bela RAL 9010 Za montažo Termostata P na podometno omarico Zaščitno ohišje ,68 D za Termostat P, prosojno 49

58 Električna/elektronska regulacija sobne temperature Sobni termostat dvostopenjski, za vent. konvektorje, za hlajenje HEIMEIER elektromehanski sobni termostat (bimetal) 230V / 3 (3)A, z dvostopenjskim delovanjem. Za priključitev na termične dvostopenjske pogone tipa NC (brez napetosti zaprt), npr. EMO T, EMOtec. Optimiran za konvektorje (samo za hlajenje). Z "On - Off" stikalom in stikalom za konvektor. Slika Model Koda PG Cena Zaloga Sobni termostat za hlajenje ,89 D Pakiranje: 50 kosov Sobni termostat dvostopenjski, s stikalom za konvektorje, za hlajenje HEIMEIER elektromehanski sobni termostat (bimetal) 230V / 3 (3)A, z dvostopenjskim delovanjem. Za priključitev na termične dvostopenjske pogone tipa NC (brez napetosti zaprt), npr. EMO T, EMOtec. Optimiran za konvektorje (samo za hlajenje). Z "On - Off" stikalom in stikalom za konvektor "Slow - Medium - Fast". Slika Model Koda PG Cena Zaloga Sobni termostat za hlajenje ,36 D Pakiranje: 50 kosov 50

59 Električna/elektronska regulacija sobne temperature Sobni termostat dvostopnejski, s stikalom za konvektorje, za hlajenje ali ogrevanje HEIMEIER elektromehanski sobni termostat (bimetal) 230V / 3 (3)A, z dvostopenjskim delovanjem. Za priključitev na termične dvostopenjske pogone tipa NC (brez napetosti zaprt), npr. EMO T, EMOtec. Optimiran za konvektorje (hlajenje ali ogrevanje). S stikalom "Heat - Off - Cool" in stikalom za konvektor "Slow - Medium - Fast". Slika Model Koda PG Cena Zaloga Sobni termostat za hlajenje ali gretje ,32 D Pakiranje: 50 kosov Sobni termostat zvezni 0-10V, s stikalom za konvektorje, za hlajenje HEIMEIER elektromehanski sobni termostat 24 V in zveznim delovanjem 0-10 V in vgrajenim tipalom. Za priključitev na zvezne pogone, npr. EMO 1. Optimiran za konvektorje (samo hlajenje). S stikalom "On - Off" in stikalom za konvektor "Slow - Medium - Fast". Slika Model Koda PG Cena Zaloga Sobni termostat za hlajenje ,77 D Pakiranje: 50 kosov Sobni termostat zvezni 0-10V, s stikalom za konvektorje, za hlajenje ali ogrevanje HEIMEIER elektromehanski sobni termostat 24 V in zveznim delovanjem 0-10 V in vgrajenim tipalom. Za priključitev na zvezne pogone, npr. EMO 1. Optimiran za konvektorje (hlajenje ali ogrevanje). S stikalom "On - Off", delovanje "Cool - Heat" in stikalom za konvektor "Slow - Medium - Fast". Slika Model Koda PG Cena Zaloga Sobni termostat za hlajenje ali gretje ,61 D Pakiranje: 50 kosov 51

60 Električna/elektronska regulacija sobne temperature Termostat E1 za zvezne pogone HEIMEIER termostat E1 je zvezni sobni termostat z mikroprocesorjem, vgrajenim tipalom in nastavljivo PI regulacijo. Deluje zvezno 0-10 V in omogoča priključitev zveznih pogonov E1. Nastavitev temperature je med 10 C in 30 C. S skritimi nastavki je mogoče temperaturno območje omejiti. Stikalo za "prisotnost" omogoča preklop iz/v dnevno nočni režim. Slika Model Koda PG Cena Zaloga Termostat E ,54 D za EMO 1 24 V AC Montažna plošča ,55 D Barva: bela RAL 9010 Za montažo termostata E na podometno omarico Termostat E3 za 3- in 2-točkovne pogone HEIMEIER termostat E3 je sobni termostat z mikroprocesorjem, vgrajenim tipalom in nastavljivo PI regulacijo. Deluje s 3-točkovnim izhodnim signalom in omogoča priključitev 3-točkovnih pogonov E3, v primeru PWM izhoda pa 2-točkovnih (termičnih) pogonov npr. EMO T, EMOtec. Nastavitev temperature je med 10 C in 30 C. S skritimi nastavki je mogoče temperaturno območje omejiti. Stikalo za "prisotnost" omogoča preklop iz/v dnevno nočni režim. Slika Model Koda PG Cena Zaloga Termostat E ,45 D za EMO 3 ali EMO T, EMOtec 24 V AC Montažna plošča ,55 D Barva: bela RAL 9010 Za montažo termostata E na podometno omarico 52

61 Električna/elektronska regulacija sobne temperature Radiocontrol F - radijski sobni termostat Radiocontrol F je namenjen regulaciji temperature v prostorih s talnim ali stenskim gretjem oz. hlajenjem. Radiocontrol F sestoji iz centralne enote (z mikroprocesorjem), ki neodvisno regulira posamezne termične pogone (npr. na razdelilniku za talno gretje). Centralna enota je povezana s sobnimi termostati/oddajniki v posameznih prostorih z radijskim signalom. Sobni oddajniki so napajani z baterijami, zato povezava s kabli ni potrebna; montaža pa je še hitrejša in preprostejša. Sobni oddajnik je na voljo v dveh izvedbah: z ali brez avtomatike. S sobnim oddajnikom nastavimo želeno temperaturo (med 5 C in 30 C). Oddajnik z avtomatiko omogoča izbiro dnevnega, nočnega in avtomatskega načina delovanja ali izklop. V avtomatskem se temperatura uravnava skladno s programom v centralni enoti. Centralna enota je prav tako na voljo v dveh izvedbah: s 6 izhodnimi kanali ali z 8 izhodnimi kanali in z uro za programiranje. Centralna enota se napaja z 230 VAC. Posamezna zanka omogoča dvotočkovno regulacijo (NC ali NO pogoni, npr. EMO T). En izhod se lahko uporabi za vklop/izklop črpalke. Na en kanal (sobni oddajnik) je mogoče vezati več pogonov - samo pri centralni enoti z 8 izhodi. Slika Model Koda PG Cena Zaloga Sobni oddajnik z avtomatiko ,77 D brez avtomatike ,20 D Centralna enota 6 izhodnih kanalov ,64 D 8 izhodnih kanalov in ura ,71 D EMO tec dvotočkovni pogon (ON/OFF) glej naslednjo stran EMO T dvotočkovni pogon (ON/OFF) glej naslednjo stran 53

62 Električna/elektronska regulacija sobne temperature EMO T termični pogon za ogrevanje, hlajenje, klimatizacijo EMO T je VDE-testiran dvo točkovni termo pogon za povezavo na sobni termostat z dvo točkovnim izhodom npr. Heimeier sobni termostat ali termostat P. Modeli z 230 V (z vgrajeno prednapetostno zaščito 4kV) in 24 V napetosti, brez napetosti zaprti (NC) ali brez napetosti odprti (NO), omogočajo prilagodljivo uporabo v sistemih ogrevanja, hlajenja in prezračevanja. Ne potrebuje vzdrževanja in deluje tiho. V odvisnosti od modela pri stanju brez napetosti drži EMO T ventil odprt (NO) ali zaprt (NC). Privlačno oblikovana telesa EMO T so izdelana iz bele temperaturno odporne plastike odporne na udarce. EMO T je izdelan za vgradnjo na vse HEIMEIER-jeve termostatske ventile in tri potne preklopne ventile (priključek M30x1,5). Slika Model Koda PG Cena Zaloga EMO T brez napetosti zaprt (NC) 230 V ,00 B 24 V ,00 D z zaščito proti kraji 230 V brez napetosti odprt (NO) 230 V ,00 D 24 V ,00 D kabel 1 m, na voljo tudi daljši kabli ob doplačilu Pakiranje: 5 kosov EMOtec termični pogon za talno ogrevanje EMOtec je dvo točkovni termo pogon za povezavo na termostat z dvo točkovnim izhodom npr. Heimeier sobni termostat ali termostat P ali radijsko voden F-sistem za talno gretje. Pogon je opremljen z indikatorjem položaja (ventil odprt/ventil zaprt). Modeli z 230 V (z vgrajeno prednapetostno zaščito 2,5 kv) in 24 V napetosti, brez napetosti zaprti (NC) ali brez napetosti odprti (NO). Ne potrebuje vzdrževanja in deluje tiho. V odvisnosti od modela pri stanju brez napetosti drži EMOtec ventil odprt (NO) ali zaprt (NC). Telo je izdelano iz bele temperaturno odporne plastike odporne na udarce. EMOtec je izdelan za vgradnjo na vse HEIMEIER-jeve termostatske ventile in tri potne preklopne ventile (priključek M30x1,5). Adapterji omogočajo prigraditev na telesa termostatskih ventilov različnih proizvajalcev, glej pribor. Slika Model Koda PG Cena Zaloga EMOtec brez napetosti zaprt (NC) 230 V ,20 A 24 V ,20 C brez napetosti odprt (NO) 230 V ,20 C 24 V ,20 C kabel 0,6 m, na voljo tudi daljši kabli ob doplačilu Pakiranje: 5 kosov 54

63 Električna/elektronska regulacija sobne temperature Pribor za EMO T in EMOtec Slika Model Koda PG Cena Zaloga Adapterji za druge proizvajalce Adapterji za priključitev Proizvajalec: HEIMEIER pogonov EMO T Danfoss RA ,79 B in EMOtec na ventile Danfoss RAV #N/V D drugih proizvajalcev Danfoss RAVL ,23 D Aklimat (M24x1,5) ,89 B Vaillant ,01 D TA (M28x1.5) ,48 D Herz ,31 D Comap ,65 D Markaryd ,09 D Oventrop (M30x1) ,60 D Giacomini ,60 D Velta ,14 D Rotex ,50 D Pakiranje: 10 kosov Adapterji za radiatorje z vgrajenim ventili Adapterji za priključitev - serija ,78 D HEIMEIER pogonov EMO T - serija ,78 D in EMOtec na termostatske vložke - Aklimat (M24x1,5) ,89 B z objemko Pakiranje: 10 kosov Transformatorska postaja ,66 D Za napajanje maks. 10 sobnih termostatov in maks. 10 pogonov. Transformator 230V-24V. Zaščita IP22. Notranje varovalke za vhodne in izhodne signale. Dolžina kabla 1m. Napajanje: 230V, 50/60Hz Izhod: 24V, 50/60Hz Največja delovna temperatura 60 C. Transformatorska centrala brez regulatorja Za napajanje maks. 6 sobnih termostatov za črpalko (od tega maks. 3 Sobni termostati P) in ,03 D maks. 12 pogonov, npr. za talno gretje Transformator 230V-24V. Zaščita IP22. z regulatorjem Notranje varovalke za vhodne in izhodne signale. za črpalko Dolžina kabla 1m ,70 D Napajanje: 230V, 50/60Hz Izhod: 24V, 50/60Hz Največja delovna temperatura 60 C. 55

64 Električna/elektronska regulacija sobne temperature EMO 1 zvezni pogon EMO 1 je zvezni pogon za povezavo na termostat z zveznim izhodom npr. Heimeier sobni termostat E1. Ne potrebuje vzdrževanja in deluje tiho. Telo je izdelano iz bele temperaturno odporne plastike odporne na udarce. EMO 1 je izdelan za vgradnjo na vse HEIMEIER-jeve termostatske ventile in tri potne preklopne ventile. Adapterji omogočajo prigraditev na telesa termostatskih ventilov različnih proizvajalcev, glej pribor. Slika Model Koda PG Cena Zaloga EMO 1 delovna napetost 24 V 0-10 V ,31 D 10-0 V ,79 D kabel 1 m*) 2-10 V ,79 D *) druge dolžine kablov na zahtevo 10-2 V ,79 D Pakiranje: 5 kosov EMO 3 tri-točkovni pogon EMO 3 je tri-točkovni pogon za povezavo na termostat s 24 V tri-točkovnim izhodom npr. Heimeier sobni termostat E3. Ne potrebuje vzdrževanja in deluje tiho. Telo je izdelano iz bele temperaturno odporne plastike odporne na udarce. EMO 3 je izdelan za vgradnjo na vse HEIMEIER-jeve termostatske ventile in tri potne preklopne ventile. Adapterji omogočajo prigraditev na telesa termostatskih ventilov različnih proizvajalcev, glej pribor. Slika Model Koda PG Cena Zaloga EMO 3 kabel 1 m*) *) druge dolžine kablov na zahtevo delovna napetost 24 V ,79 D 230 V ,30 D Pakiranje: 5 kosov 56

65 Električna/elektronska regulacija sobne temperature EMO EIB EMO EIB je zvezni pogon za povezavo na "European Installation Bus" (EIB). Povezava je direktna, vmesniki ali adapterji niso potrebni. Ne potrebuje vzdrževanja in deluje tiho. Telo je izdelano iz bele temperaturno odporne plastike odporne na udarce. EMO 1 je izdelan za vgradnjo na vse HEIMEIER-jeve termostatske ventile in tri potne preklopne ventile. Adapterji omogočajo prigraditev na telesa termostatskih ventilov različnih proizvajalcev, glej pribor. Slika Model Koda PG Cena Zaloga EMO EIB Standard 24V ,59 D z dvema binarnima vhodoma ,11 D kabel 1 m*) *) druge dolžine kablov na zahtevo Pakiranje: 5 kosov Baza podatkov za EMO EIB CD-ROM Podatki za HEIMEIER EIB disketa ,07 D za ETS podatkovno bazo od verzije 1.1 dalje Magnet za programiranje EMO EIB/EMOLON ,21 D za brezdotično programiranje naslovov pogonov Bus spojka za EMO EIB/EMOLON povezovanje spojk v parih rdeče/črno ,62 D z binarnimi vhodi belo/rumeno ,84 D Bus spojka za EMO EIB 2-kontakta / siv ,84 D Pakiranje: 10 kosov 57

66 Električna/elektronska regulacija sobne temperature EMO LON EMO LON je zvezni pogon za povezavo na Lon-Works omrežja. Povezava (link Power) zagotavlja napajalno napetost neposredno. Povezava je direktna, vmesniki ali adapterji niso potrebni. Ne potrebuje vzdrževanja in deluje tiho. Telo je izdelano iz bele temperaturno odporne plastike odporne na udarce. EMO 1 je izdelan za vgradnjo na vse HEIMEIER-jeve termostatske ventile in tri potne preklopne ventile. Adapterji omogočajo prigraditev na telesa termostatskih ventilov različnih proizvajalcev, glej pribor. Slika Model Koda PG Cena Zaloga EMO LON kabel 1 m*) *) druge dolžine kablov na zahtevo LF - na zahtevo LP ,84 D Pakiranje: 5 kosov Baza podatkov in LNS Plug-In CD-ROM D Podatki za HEIMEIER EMOLON kot XIF datoteke in dodatki za LNS za ETS podatkovno bazo od verzije 1.5 dalje Magnet za programiranje EMO EIB/EMOLON ,21 D za brezdotično programiranje naslovov pogonov Bus spojka za EMO EIB/EMOLON povezovanje spojk v parih rdeče/črno ,62 D z binarnimi vhodi belo/rumeno ,84 D Bus spojka za EMOLON z binarnimi vhodi belo/rumeno ,84 D 2-kontakta Net A/B ,62 D 2-kontakta / siv ,84 D Pakiranje: 10 kosov 58

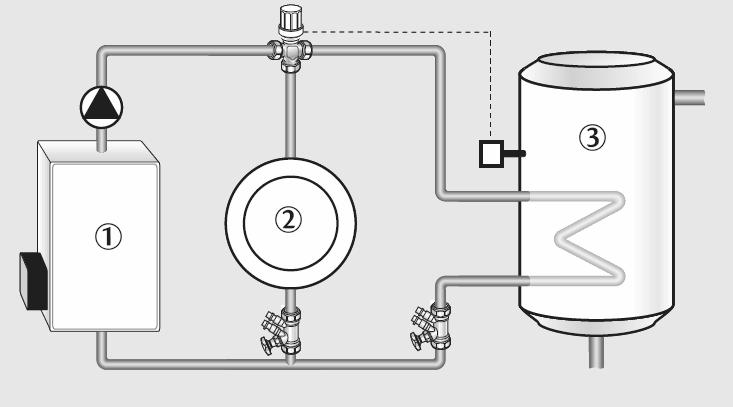

67 Posebni ventili Tro-potni preklopni ventili za ogrevanje in hlajenje HEIMEIERJEV tripotni preklopni ventil za distribucijo masnega pretoka v sistemih ogrevanja in hlajenja izdelan iz brona odpornega na korozijo z zaščitno kapo. Nerjavno vreteno ima dva O-tesnila. Zunanje O-tesnilo je možno zamenjati brez izpraznitve sistema. Maksimalni dovoljeni delovni tlak je 10 bar. Nizkotlačna para 110 C 0,5 bar. Maksimalna tlačna razlika: DN 15 = 1.20 bar DN 20 = 0.75 bar DN 25 = 0.50 bar Ventil je možno vgraditi z navojno zvezo, spajkanjem ali z varenjem. Delovna temperatura od 2 C do 120 C, z zaščitno kapo ali pogonom do 100 C. Primer uporabe tro-potnega preklopnega ventila: (1) plinski/oljni kotel (2) ogrevalni krog, npr. radiatorski (3) bojler za sanitarno vodo Tro-potni preklopni ventil usmerja vročo vodo, enkrat v bojler za sanitarno vodo, ko se le-ta segreje, pa zopet v ogrevalni radiatorski krog. Temperaturo v bojlerju tipamo s Termostatsko glavo K s potopnim tipalom. Slika Dimenzija k vs vrednost Koda PG Cena Zaloga (m 3 /h) Plosko tesnjenje DN 15 (1/2'') 2, ,99 A DN 20 (3/4'') 3, ,63 A DN 25 (1'') 5, ,75 A Pakiranje: 5 kosov Plosko tesnjenje s T-kosom DN 15 (1/2'') 2, ,56 B Konusno tesnjenje DN 15 (1/2'') 2, ,39 C z zateznim spojem, 15 mm Konusno tesnjenje DN 15 (1/2'') 2, ,29 C brez zateznega spoja G 3/4 Pakiranje: 5 kosov Pribor za priključitev cevi na strani 61 59

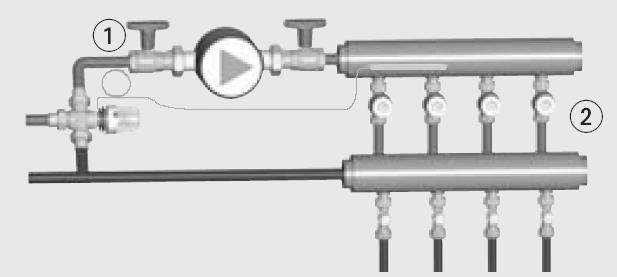

68 Posebni ventili Tro-potni mešalni ventili za ogrevanje in hlajenje HEIMEIERJEV tripotni mešalni ventil za mešanje masnega pretoka v sistemih ogrevanja in hlajenja izdelan iz brona odpornega na korozijo z zaščitno kapo. Nerjavno vreteno ima dva O-tesnila. Zunanje O-tesnilo je možno zamenjati brez izpraznitve sistema. Ventil je možno vgraditi z navojno zvezo, spajkanjem ali z varenjem. Delovna temperatura od 2 C do 120 C, z zaščitno kapo ali pogonom do 100 C. Maksimalni dovoljeni delovni tlak je 10 bar. Nizkotlačna para 110 C 0,5 bar. Maksimalna tlačna razlika: DN 15 = 1.20 bar DN 20 = 0.75 bar DN 25 = 0.50 bar DN 32 = 0.25 bar Primer uporabe tro-potnega mešalnega ventila: (1) črpalka in kroglična ventila (Globo P-S) (2) razdelilnik za talno ogrevanje Tro-potni mešalni ventil meša vodo iz povratka talnega ogrevanja z vročo vodo iz kotla. S Termostatsko glavo K z naležnim tipalom tipamo temperaturo vstopne vode v talno ogrevanje. Slika Dimenzija k vs vrednost Koda PG Cena Zaloga (m 3 /h) Plosko tesnjenje Brez prednastavitve (črna zaščitna kapa) DN 15 (1/2'') 2, ,57 B DN 20 (3/4'') 3, ,67 B DN 25 (1'') 4, ,63 B DN 32 (5/4'') 6, ,63 C Plosko tesnjenje s T-kosom S prednastavitvijo (bela zaščitna kapa) DN 15 (1/2'') 1, ,14 C DN 20 (3/4'') 2, ,40 C Pakiranje: 5 kosov Brez prednastavitve (črna zaščitna kapa) DN 15 (1/2'') 2, ,28 C DN 20 (3/4'') 3, ,88 C Konusno tesnjenje S prednastavitvijo (bela zaščitna kapa) DN 15 (1/2'') 1, ,73 C DN 20 (3/4'') 2, ,53 C Brez prednastavitve (črna zaščitna kapa) DN 15 (1/2'') 2, ,40 C brez zateznega spoja G 3/4 S prednastavitvijo (bela zaščitna kapa) DN 15 (1/2'') 1, ,42 C brez zateznega spoja G 3/4 Pakiranje: 5 kosov Pribor za priključitev cevi na strani 61 60

69 Posebni ventili Pribor za tro-potne preklopne in mešalne ventile Slika Model Koda PG Cena Zaloga Spojke za tro-potne ventile s ploskim tesnenjem cevi DN ventil Navojna spojka 1/2'' 15 (1/2'') ,23 B 3/4'' 20 (3/4'') ,66 B 1'' 25 (1'') ,09 B 5/4'' 32 (5/4'') ,81 B Spojka za lotanje (1/2'') ,23 B 15 (1/2'') ,23 D 15 (1/2'') ,23 B 20 (3/4'') ,66 B 25 (1'') ,09 C 32 (5/4'') ,76 C Spojka za varjenje 20,8 15 (1/2'') ,81 D 20 (3/4'') ,51 D 25 (1'') ,13 D 32 (5/4'') ,70 D cevi Medenina Zatezni spoj ,71 D za bakrene in jeklene cevi ,51 D Priključek zunanji navoj G 3/4'' ,51 D Podložna puša je potrebna ,51 D če je cev debeline mm ,51 D Pakiranje: 10 kosov ,51 D cevi Medenina Podložna puša ,62 D Za bakrene ali jeklene cevi ,62 D debeline 1 mm ,62 D Podložna puša za cevi debeline ,62 D 0.8 mm po naročilu ,62 D Pakiranje: 10 kosov ,62 D cevi Medenina Zatezni spoj 12 x ,13 D Za plastične cevi 14 x ,43 D Priključek zunanji navoj G 3/4'' 16 x ,79 D Pakiranje: 10 kosov 17 x ,79 D 18 x ,12 D 18 x ,37 D 20 x ,13 D 21 x ,23 D cevi Medenina Zatezni spoj 14 x ,23 D Za večplastne cevi (alu-plast) 16 x ,58 D Priključek zunanji navoj G 3/4'' 18 x ,12 D Pakiranje: 10 kosov ,3 33,2 41,

70 Posebni ventili Termostatska glava K z naležnim ali potopnim tipalom HEIMEIER termostatska glava K s tekočinsko polnjenim naležnim ali potopnim tipalom (157 mm) in 2 m dolgo kapilaro. Primerna za vgradnjo na vse HEIMEIER termostatske ventile in tripotne preklopne ventile. Tipalo se lahko uporablja kot naležno (kontaktno), oz. s potopno tulko kot potopno tipalo. Nastavitveno področje od 20 C do 50 C in 40 C do 70 C. Maksimalna temperatura tipala je 60 C oz. 80 C. Primer uporabe Termostatske glave K z naležnim tipalom (1) za toplozračne zavese (2). Za določitev maksimalne in minimalne temerature se lahko uporabijo posebne zaponke. Slika Model Nastavitveno Kapilara Koda PG Cena Zaloga območje Termostatska glava K C 2 m ,82 A z naležnim tipalom S toplotno prevodnim podstavkom in spiralno vzmetjo Termostatska glava K C 2 m ,94 A brez dodatkov Potopna puša ,71 C Medenina 1/2'' x 186 mm skupne dolžine Za termostatske glave 6402/6602 Pakiranje: 5 kosov Termostatska glava K s spiralnim potopnim tipalom HEIMEIER termostatska glava K s tekočinsko polnjenim spiralnim potopnim tipalo in 2 m dolgo kapilaro. Omogoča hitro reagiranje. Slika Model Nastavitveno Kapilara Koda PG Cena Zaloga območje Termostatska glava K C 2 m ,66 C s spiralnim potopnim tipalom Pakiranje: 5 kosov 62

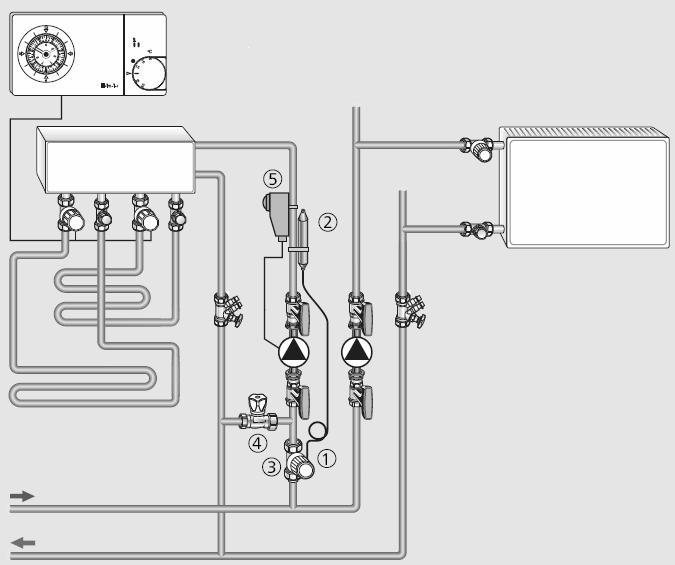

71 Posebni ventili Komplet za talno gretje Regulacijski komplet za talno gretje za regulacijo nižje konstantne temperature na predtoku sistema talnega gretja v kombinaciji s sistemom ogrevanja z višjim temperaturnim režimom (npr. 80/60 C) Vse komponente so medsebojno uravnovešene in so dobavljive v štirih različnih kompletih za različne velikosti površin. Termostatska Termostatski Mikrotherm Električno regulirano glava K (1) ventil (3) ročni ventil (4) tipalo za cevi (5) z naležnim tipalom (2) (by-pass) Komplet Posamezni Dimenzija Nastavitveno Koda PG Cena Zaloga Površina kosi območje kompleta Termostatski ventil DT 10 (3/8'') 1 Mikrotherm ročni ventil DM 15 (1/2'') do 45 m 2 Termostatska glava z naležnim tipalom C Električni tipalo (230V, 15A) C ,68 C Termostatski ventil DT 15 (1/2'') 2 Mikrotherm ročni ventil DM 20 (3/4'') do 85 m 2 Termostatska glava z naležnim tipalom C Električni tipalo (230V, 15A) C ,58 C Termostatski ventil DT 20 (3/4'') 3 Mikrotherm ročni ventil DM 25 (1'') do 120 m 2 Termostatska glava z naležnim tipalom C Električni tipalo (230V, 15A) C ,37 C Termostatski ventil DT 25 (1'') 4 Mikrotherm ročni ventil DM 32 (5/4'') do 160 m 2 Termostatska glava z naležnim tipalom C Električni tipalo (230V, 15A) C ,89 C Slika Model Koda PG Cena Zaloga Električno regulirano tipalo za cevi ,49 D kot varnostni element za črpalko s pritrditvijo; 230V, 15A Nastavitveno območje 10 do 90 C 63

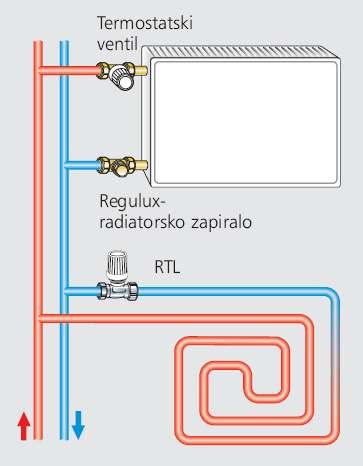

72 Posebni ventili RTL Omejevalnik temperature povratka HEIMEIER omejevalnik temperature povratka RTL je avtomatski termostatski regulator. Temperatura pretočnega medija se s prevodom toplote prenese na tipalo, kar drži določeno vrednost konstantno v mejah potrebnih za regulacijo.ventil se odpre samo v primeru, ko nastavljena vrednost še ni bila dosežena. V tipalu so za omejevanje zgornje in spodnje temperature ali za blokiranje nastavitev vgrajeni skriti omejevalniki giba. Termostat je napolnjen z medijem, ki se razteza v odvisnosti od temperature. Območje nastavitve temperature vode 10 do 50 C. Varovalo pred prevelikimi sunki. Glava v beli barvi z natiskano skalo. Telo ventila je narejeno iz ponikljanega brona (kotni/ravni) z nerjavno osjo in dvojnima O- tesniloma. Zunanje O-tesnilo je možno zamenjati brez izpraznitve sistema. Možni so spoji z notranjim cevnim navojem ali z zateznimi spoji za baker, precizne jeklene cevi, večplastne cevi. Za model z zunanjim cevnim navojem so dobavljive dodatne zatezne spojke za plastične cevi. Za RTL omejevalnik temperature povratka se uporabljajo samo spojke z oznako Heimeier. (primer 15 THE) Pozor! RTL omejevalnik temperature povratka je sestavljen iz posebnega telesa ventila in senzorja.telo termostatskega ventila se ne sme uporabiti. Slika Dimenzija Priključek k vs vrednost Koda PG Cena Zaloga (m 3 /h) Kotni 15 (1/2'') R1/2 0, ,00 A Kotni 15 (1/2'') G3/4 0, ,00 A Ravni 15 (1/2'') R1/2 0, ,00 A Ravni 15 (1/2'') G3/4 0, ,00 A Pakiranje: 5 kosov Glava za RTL bela RAL ,09 D kot rezervni del krom ,07 D Pakiranje: 20 kosov Zatezni spoji za priključitev cevi so na strani 65 64

73 Posebni ventili Pribor za RTL Slika Model Koda PG Cena Zaloga cevi Nikljana medenina Zatezni spoj ,92 D Za bakrene ali jeklene cevi ,22 C Priključek notranji navoj Rp 1/ ,82 D Podložna puša je potrebna ,62 A če je cev debeline mm ,82 D Upoštevati navodila proizvajalca cevi. Pakiranje: 10 kosov cevi Nikljana medenina Zatezni spoj ,86 D Za bakrene ali jeklene cevi ,61 D Priključek zunanji navoj G 3/4'' ,61 D Podložna puša je potrebna ,61 A če je cev debeline mm ,61 B Upoštevati navodila ,61 B proizvajalca cevi. Pakiranje: 10 kosov cevi Medenina Podložna puša ,62 D Za bakrene ali jeklene cevi ,62 D debeline 1 mm ,62 D Podložna puša za cevi debeline ,62 D 0.8 mm po naročilu ,62 D ,62 D Pakiranje: 10 kosov cevi Nikljana medenina Zatezni spoj 12 x ,38 D Za plastične cevi 14 x ,48 D Priključek zunanji navoj G 3/4'' 16 x ,04 B 17 x ,04 D 18 x ,17 B 18 x ,41 D 20 x ,38 D 21 x ,38 D Pakiranje: 10 kosov Zatezni spoj Za večplastne cevi (alu-plast) cevi Nikljana medenina Priključek notranji navoj Rp 1/2'' 14 x ,67 C 16 x ,53 B Priključek zunanji navoj G 3/4'' 14 x ,28 C 16 x ,63 B 18 x ,17 C Pakiranje: 10 kosov 65

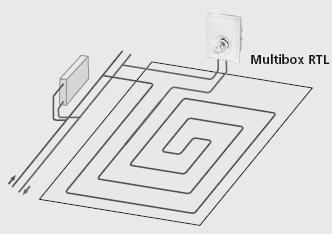

74 Posebni ventili Multibox RTL, Multibox C/RTL Multibox RTL se uporablja za omejevanje maksimalne temperature povratka z omejevalnikom temperature povratka RTL (tipa temperaturo vode) npr. za kombinacijo sistemov talnega in radiatorskega ogrevanja. Uporablja se samo za regulacijo temperature povratka (10-50 C). Vse izvedbe Multibox so primerne za prostore s površino talnega gretja do 20 m 2. Slika Model k vs vrednost Koda PG Cena Zaloga (m 3 /h) prednja plošča Multibox RTL 1,35 in RTL glava ,52 A glava RTL vidna bela RAL 9016 prednja plošča in RTL glava ,91 D krom prednja plošča Multibox C/RTL 1,35 in RTL glava ,52 A glava RTL skrita bela RAL 9016 Multibox K-RTL Zatezni spoji za priključitev cevi so na strani 68 Multibox K-RTL se uporablja za individualno regulacijo sobne temperature (s termostatsko glavo K, 6-28 C) in za omejevanje maksimalne temperature povratka (z RTL - tipa temperaturo vode, C), npr. za kombinacijo sistemov talnega in radiatorskega ogrevanja. Vse izvedbe Multibox so primerne za prostore s površino talnega gretja do 20 m 2. Slika Model k vs vrednost Koda PG Cena Zaloga (m 3 /h) prednja plošča, Multibox K-RTL 1,35 glava K, RTL ,78 A bela RAL 9016 prednja plošča, glava K, RTL ,57 D krom Zatezni spoji za priključitev cevi so na strani 68 66

75 Posebni ventili Multibox K Multibox K se uporablja za individualno regulacijo sobne temperature (s termostatsko glavo K) npr. za talno gretje v kombinaciji z nizkotemperaturnim sistemom ogrevanja. Multibox K je možno uporabljati tudi za stensko ogrevanje. Vse izvedbe Multibox so primerne za prostore s površino talnega gretja do 20 m 2. Hidravlično uravnovešenje se izvede z zapornim regulacijskim ventilom. Temperaturo lahko nastavimo v območju 6-28 C. Slika Model k vs vrednost Koda PG Cena Zaloga (m 3 /h) prednja plošča Multibox K 1,35 in glava K ,79 C bela RAL 9016 prednja plošča in glava K ,49 D krom Multibox F Zatezni spoji za priključitev cevi so na strani 68 Multibox F se uporablja za individualno regulacijo sobne temperature (s termostatsko glavo F) npr. za talno gretje v kombinaciji z nizkotemperaturnim sistemom ogrevanja. Multibox F je možno uporabljati tudi za stensko ogrevanje. Vse izvedbe Multibox so primerne za prostore s površino talnega gretja do 20 m 2. Hidravlično uravnovešenje se izvede z zapornim regulacijskim ventilom. Temperaturo lahko nastavimo v območju 6-28 C. Slika Model k vs vrednost Koda PG Cena Zaloga (m 3 /h) prednja plošča Multibox F 1,35 in glava F ,52 C bela RAL 9016 Zatezni spoji za priključitev cevi so na strani 68 67

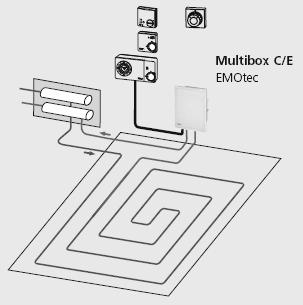

76 Posebni ventili Multibox C/E Multibox C/E se uporablja za individualno regulacijo sobne temperature, npr. za talno gretje v kombinaciji z nizkotemperaturnim sistemom ogrevanja. Multibox C/E ima vgrajen termostatski ventil na katerega lahko priključimo termostatsko glavo F ali pogon EMOtec (ali druge) s sobnim termostatom. Multibox C/E je možno uporabljati tudi za stensko ogrevanje. Hidravlično uravnovešenje se izvede z zapornim regulacijskim ventilom. Vse izvedbe Multibox so primerne za prostore s površino talnega gretja do 20 m 2. Slika Model k vs vrednost Koda PG Cena Zaloga (m 3 /h) Multibox C/E 1,35 prednja plošča ,50 C bela RAL 9016 Pribor za Multibox Slika Model Koda PG Cena cevi Nikljana medenina Zatezni spoj ,61 D Za bakrene ali jeklene cevi ,61 D Priključek zunanji navoj G 3/4'' ,61 A Podložna puša (str. 65) je potrebna ,61 B če je cev debeline mm ,61 B Zatezni spoj z mehkim tesnjenjem ,36 D Za bakrene ali jeklene cevi ,36 B Priključek zunanji navoj G 3/4'' ,36 A ,36 C ,36 D Zatezni spoj 12 x ,38 D Za plastične cevi 14 x ,48 D Priključek zunanji navoj G 3/4'' 16 x ,04 B 17 x ,04 D 18 x ,17 B Zatezni spoj 14 x ,28 C Za večplastne cevi (alu-plast) 16 x ,63 B Priključek zunanji navoj G 3/4'' 18 x ,17 C Zatezni spoji za druge dimenzije cevi na strani 65 Pakiranje: 10 kosov Multibox kanal za cevi pokliči D iz poliuretana, za preprosto montažo vseh modelov Multibox Dimenzije: 180 mm x 575 mm x 70 mm (Š x V x G) 68

77 Cevni ventili Hydrolux pretočni ventili HEIMEIER Hydrolux je proporcionalni pretočni ventil. Ventil se pri doseženi nastavljeni tlačni razliki odpre. Nastavitveno območje mbar. Tovarniška nastavitev 200 mbar. Hydrolux je izdelan iz brona. Progresivna nastavitev, zaščitena pred nepooblaščenimi spremembami. Slika Priporočljiv Maks. topl. Dimenzija Koda PG Cena Zaloga maks. pretok moč (kw) pri (m 3 /h) T 20K T 10K Notranji navoj 2,0 46,5 23,3 DN 20 (3/4'') ,32 C 3,5 81,4 40,7 DN 25 (1'') ,79 C 7,0 162,8 81,4 DN 32 (1 1/4'') ,34 C Plosko tesnjenje 2,0 46,5 23,3 DN 20 (3/4'') ,32 C 3,5 81,4 40,7 DN 25 (1'') ,79 C 7,0 162,8 81,4 DN 32 (1 1/4'') ,34 C Pakiranje: 5 kosov Globo KFE kroglični ventili za polnjenje in praznenje HEIMEIER Globo KFE je kroglični ventil za polnjenje, praznjenje in odzračevanje. Ventil je izdelan iz medenine, krogla pa iz kromane medenine. Slika Model Dimenzija Koda PG Cena Zaloga Z zaporno kapico Nikljan bron DN 10 (3/8'') ,83 D DN 15 (1/2'') ,93 B DN 20 (3/4'') ,91 D Z narebričenim priključkom za cev in zaporno kapico Nikljan bron DN 10 (3/8'') ,57 D DN 15 (1/2'') ,66 B DN 20 (3/4'') ,93 D Pakiranje: 20 kosov 69

78 Cevni ventili Globo H kroglični ventili HEIMEIER Globo H je kroglični ventil za sisteme ogrevanja. Telo in krogla sta izdelana iz korozijsko odpornega brona. Ročka je izdelana odporne plastike in jo je mogoče odstraniti. Slika Dimenzija k vs vrednost Koda PG Cena Zaloga (m 3 /h) DN 10 (3/8'') 6, ,04 C DN 15 (1/2'') 6, ,21 C DN 20 (3/4'') 4, ,83 C DN 25 (1'') 25, ,86 C DN 32 (1 1/4'') 42, ,37 C DN 40 (1 1/2'') 65, ,62 C DN 50 (2'') 100, ,95 C Pakiranje: DN = 20 kosov, DN 32 = 10 kosov, DN = 2 kosa Globo P in Globo P-S kroglični ventili za črpalke HEIMEIER Globo P (P-S) je kroglični ventil črpalke za sisteme ogrevanja. Telo in krogla sta izdelana iz korozijsko odpornega brona. Ventil vgradimo neposredno na holandec črpalke. Globo P-S ima vgrajen tudi protipovratni element, ki ga je mogoče deaktivirati. Ročka je izdelana odporne plastike in jo je mogoče odstraniti. Slika Dimenzija k vs vrednost Koda PG Cena Zaloga (m 3 /h) Globo P 1'' x 1'' 25, ,74 C 1 1/4'' x 1 1/4'' 42, ,53 C 1 1/4'' x 1'' 25, ,91 C Globo P-S s protipovratnim elementom 1'' x 1'' 8, ,21 A 1 1/4'' x 1 1/4'' 10, ,19 A 1 1/4'' x 1'' 8, ,72 B Pakiranje: 1'' = 20 kosov, 1 1/4'' = 10 kosov Pribor za Globo Slika Model Koda PG Cena Zaloga Termometer rdeči ,81 D Temp. območje C modri ,15 D Pakiranje: 100 kosov 70

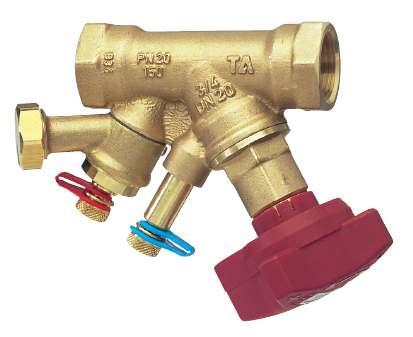

79 Ročni ventili za hidravlično uravnovešanje STAD Ventil za hidravlično uravnovešanje z notranjim navojem Uporaba: sistemi ogrevanja in hlajenja sanitarna voda Funkcije: prednastavitev meritev pretoka, tlačne razlike in temperature zaporna funkcija izpust (opcija) Nazivni tlak: PN 20 Delovna temperatura: od -20 C do +120 C za višje temperature (maks 150 C) kontaktiraj IMI International Material telesa ventila: AMETAL-C Osnovne karakteristike: Vgradnja: - zvezna nastavitev z ročnim oštevilčenim kolesom (80 pozicij) - vgradi se lahko v dotok ali povratek, priporočljiva - samotesnilna merilna priključka je vgradnja v povratek - fiksiranje nastavitve kolesa - kadar se vgrajuje v kombinaciji s STAP, se STAD - možnost praznenja in polnjenja sistema vgradi v dotok - adapter za izpust lahko vgradimo, ko je sistem pod tlakom - merilni priključki in kolo so na eni strani - meritve pretokov, tlaka in temperature opravimo s TA-CBI ali CMI instrumentom Opis D L H Kvs Koda PG Cena Zaloga mm mm STAD brez izpusta DN 10 (3/8") , ,99 A DN 15 (1/2") , ,99 A DN 20 (3/4") , ,22 A DN 25 (1") , ,33 A DN 32 (1 1/4") , ,72 A DN 40 (1 1/2") , ,04 A DN 50 (2") , ,69 A STAD z izpustom DN 10 (3/8") , ,65 C DN 15 (1/2") , ,65 C DN 20 (3/4") , ,88 C DN 25 (1") , ,99 C DN 32 (1 1/4") , ,38 C DN 40 (1 1/2") , ,71 C DN 50 (2") , ,35 C Pakiranje: DN = 10 kos, DN 32, 40 = 5 kos, DN 50 = 1 kos STAD adapter za izpust Dodatek k ventilu STAD / STADA G 3/ ,19 A Priključek G 3/4 zunanji navoj Pakiranje: 10 kos 71

80 Ročni ventili za hidravlično uravnovešanje Opis Model Koda PG Cena Zaloga STK regulacijski ventil AMETAL-C Skala v Kv vrednostih DN 15 (1/2") ,17 D Ponikljana površina DN 20 (3/4") ,77 D Delovna temperatura od -10 C do +120 C. Nazivni tlak PN 16. Ključ STK za ,57 D Ključ STK (starejši model) na zahtevo STADA AMETAL-C Ventil za uravnovešanje z zunanjim navojem, z merilnimi priključki in ročnim nastavitvenim kolesom z numerično skalo. Funkcije: zapiranje, prednastavitev, meritev pretoka, tlačne razlike in temperature, izpust. - brez izpusta DN 10 (3/8") ,52 D DN 15 (1/2") ,81 D DN 20 (3/4") ,44 D DN 25 (1") ,82 D DN 32 (1 1/4") ,41 D DN 40 (1 1/2") ,90 D DN 50 (2") ,69 D - z izpustom DN 10 (3/8") ,08 D DN 15 (1/2") ,37 D DN 20 (3/4") ,00 D DN 25 (1") ,38 D DN 32 (1 1/4") ,97 D DN 40 (1 1/2") ,46 D Delovna temperatura od -20 C do +120 C. DN 50 (2") ,25 D Nazivni tlak PN 20. Za višje temperature (maks. 150 C) kontaktirajte IMI International Pakiranje: DN = 10 kos, DN 32, 40 = 5 kos, DN 50 = 1 kos 72

81 Ročni ventili za hidravlično uravnovešanje Opis Model Koda PG Cena Zaloga STAD-C AMETAL-C Ventil za uravnovešanje za sisteme s protizmrzovalnimi sredstvi, z dvojno zavarovanimi merilnimi priključki in ročnim nastavitvenim kolesom z numerično skalo. Funkcije: zapiranje, prednastavitev, meritev pretoka, tlačne razlike in temperature. - brez izpusta (zunanji navoj) DN 15 (1/2") ,56 D DN 20 (3/4") ,73 D DN 25 (1") ,79 D DN 32 (1 1/4") ,11 D DN 40 (1 1/2") ,27 D DN 50 (2") ,56 D fi cevi - brez izpusta (zunanji navoj) ,48 D ,69 D ,90 D ,37 D ,82 D ,54 D Delovna temperatura od -20 C do +120 C. Nazivni tlak PN 20. Za višje temperature (maks. 150 C) kontaktirajte IMI International Nastavki za varjenje oz. lotanje - glej Pribor Pakiranje: DN = 10 kos, DN 32, 40 = 5 kos, DN 50 = 1 kos STA-DR AMETAL-C Ventil za uravnovešanje z notranjim navojem, z merilnimi priključki na osi ventila (primerno za male pretoke) in ročnim nastavitvenim kolesom z numerično skalo. Funkcije: zapiranje, prednastavitev, meritev pretoka, tlačne razlike in temperature. - z izpustom DN 15 (1/2") ,91 D DN 20 (3/4") ,58 D DN 25 (1") ,28 D Delovna temperatura od -20 C do +120 C. Nazivni tlak PN 20. Za višje temperature (maks. 150 C) kontaktirajte IMI International Dvojni navoj - glej Pribor Pakiranje: DN = 10 kos 73

82 Ročni ventili za hidravlično uravnovešanje TBV Končni ventil za uravnovešanje z notranjim navojem, z merilnimi priključki in številom vrtljajev na ročnem kolesu. Za uravnovešanje končnih porabnikov, npr. konvektorjev! Funkcije: zapiranje, prednastavitev, meritev pretoka, tlačne razlike in temperature. Nazivni tlak PN 16. Delovna temperatura od -20 C do +120 C. Vgradnja: Opis D L H Kvs Koda PG Cena Zaloga mm mm TBV Nizek pretok AMETAL-C DN 15 (1/2") ,90 LF ,01 B Normalen pretok DN 15 (1/2") ,80 NF ,01 B DN 20 (3/4") ,40 NF ,02 B TA - H.U.B. (1) (2) (3) Razdelilnik/zbiralnik za učinkovito hidravlično uravnovešanje končnih porabnikov, npr. konvektorjev. Funkcije: zapiranje, prednastavitev, meritev pretoka, tlačne razlike in temperature; odzračevanje, praznjenje. Natančno dimenzioniranje TA-H.U.B. in specifikacija za naročilo se izvede s programom TA-Select. Za TA-Select kontaktirajte IMI International. (1) Več možnosti uravnovešanja: ročno, dinamično ali brez (2) Različni ventili za končne porabnike: STAD, TBV, TBV-C (z regulacijsko funkcijo) s pogoni (4) (5) (6) (7) (8) (3) Do 8 končnih porabnikov - vej (4) Izolirano ohišje Tradicionalna instalacija: (5) By-pass za izpiranje (6) Preprosti priključki (7) Zamenjava ventilov na objektu po potrebi (8) Izpust in odzračenje na enem mestu, skupna merilna točka Uravnovešanje (1) Število vej Cena * Ventili za končne porabnike (2) STAD/STAP ,00 TBV-C 15 s pogoni NO ,00 Moderna instalacija s TA-H.U.B.: 8 STAD/STAP 25 4 TBV-C 15 brez pogonov 6 8 STAD/STAP 32 4 TBV-C 15 s pogoni NO 6 8 STAD/STAP 32 4 TBV-C 15 brez pogonov , , , , , , , , , ,00 * Cena je okvirna, končna cena je odvisna od natančne STAD/STAP ,00 specifikacije s TA-Select. TBV-C 20 s pogoni NO ,00 TA-H.U.B. obstaja v nekaj milijonih izvedbah ,00 74

83 Ročni ventili za hidravlično uravnovešanje TBV-C Končni ventil za uravnovešanje z regulacijsko funkcijo za ON/OFF regulacijo, z merilnimi priključki Za uravnovešanje končnih porabnikov, npr. konvektorjev! S termostatskim vložkom, M 30 x 1,5 (Da) za priključitev termostatskih glav in pogonov HEIMEIER npr. EMO T / EMOtec / EMO 1 / 3 / EIB / LON Funkcije: zapiranje, prednastavitev, meritev pretoka, tlačne razlike in temperature, regulacija STAD STAP TBV-C Nazivni tlak PN 16. Delovna temperatura od -20 C do +120 C. Instalacija: Opis D L H Kvs Koda PG Cena Zaloga mm mm TBV-C, notranji navoj Nizek pretok AMETAL-C DN 15 (1/2") ,90 LF ,81 D TBV-C, zunanji navoj Normalen pretok DN 15 (1/2") ,80 NF ,81 B DN 20 (3/4") ,40 NF ,35 B Nizek pretok DN 15 (1/2") ,90 LF ,81 D D=G3/4 Normalen pretok DN 15 (1/2") ,80 NF ,81 D DN 20 (3/4") ,40 NF ,35 D D=G3/4 pri DN15, D=G1 pri DN20 TBV-C, zunanji z eurokonusom/notranji navoj Nizek pretok DN 15 (1/2") ,90 LF ,81 D Normalen pretok TBV-C, zunanji navoj z eurokonusom D1=G3/4, D2=G1/2 DN 15 (1/2") ,80 NF ,81 D Nizek pretok D1=G3/4, D2=G1/2 DN 15 (1/2") ,90 LF ,81 D D=G3/4 Normalen pretok DN 15 (1/2") ,80 NF ,81 D D=G3/4 EMO tec Pogon za TBV-C 230V / NC ,20 A za dvotočkovno (ON/OFF) regulacijo Za dodatne verzije pogonov glej EMO tec na strani 54 Dimenzije Ø44,5 x 58 od ,29 D Nastavitvena glava za TBV-C do ,89 D 75

84 Ročni ventili za hidravlično uravnovešanje TBV-CM Končni ventil za uravnovešanje z regulacijsko funkcijo za zvezno regulacijo, z merilnimi priključki Za uravnovešanje končnih porabnikov, npr. konvektorjev! Z regulacijskim elementom, M 30 x 1,5 (Da) za priključitev zveznih pogonov HEIMEIER npr. EMO 1 / 3 / EIB / LON ali TA TSE-M Funkcije: zapiranje, prednastavitev, meritev pretoka, tlačne razlike in temperature, regulacija STAD STAP TBV-CM Nazivni tlak PN 16. Delovna temperatura od -20 C do +120 C. Instalacija: Opis D L H Kvs Koda PG Cena Zaloga mm mm TBV-CM, notranji navoj Nizek pretok AMETAL-C DN 15 (1/2") ,40 LF ,54 D Normalen pretok DN 15 (1/2") ,00 NF ,54 D DN 20 (3/4") ,00 NF ,34 D TBV-CM, zunanji navoj Nizek pretok DN 15 (1/2") ,40 LF na zahtevo D D=G3/4 Normalen pretok DN 15 (1/2") ,00 NF D DN 20 (3/4") ,00 NF D D=G3/4 pri DN15, D=G1 pri DN20 TBV-C, zunanji z eurokonusom/notranji navoj Nizek pretok DN 15 (1/2") ,40 LF D D1=G3/4, D2=G1/2 Normalen pretok DN 15 (1/2") ,00 NF D D1=G3/4, D2=G1/2 TBV-C, zunanji navoj z eurokonusom Nizek pretok DN 15 (1/2") ,40 LF D D=G3/4 Normalen pretok DN 15 (1/2") ,00 NF D D=G3/4 TSE-M Pogon za TBV-CM za zvezno regulacijo napajanje 24 V, vhodni signal 0-10 V gib 4.5 mm sila 125 N NC brez napetosti zaprt priključek M30x1.5 2 m ,17 D indikator pozicije 5 m ,63 D kabel 2 m ali 5 m 76

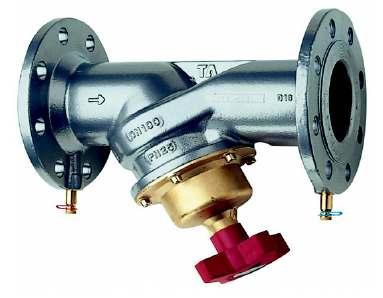

85 Ročni ventili za hidravlično uravnovešanje STAF / STAF-SG Ventil za hidravlično uravnovešanje s prirobnicami Uporaba: sistemi ogrevanja in hlajenja Funkcije: prednastavitev meritev pretoka, tlačne razlike in temperature zaporna funkcija Nazivni tlak: PN 16 - STAF DN PN 25 - STAF-SG DN Delovna temperatura: od -10 C do +120 C Material telesa ventila: STAF - siva litina EN-GJL 250 STAF-SG - nodularna litina EN-GJS Osnovne karakteristike: Vgradnja: - zvezna nastavitev z ročnim oštevilčenim kolesom - vgradi se lahko v dotok ali povratek, priporočljiva - samotesnilna merilna priključka je vgradnja v povratek - fiksiranje nastavitve kolesa - kadar se vgrajuje v kombinaciji s STAP, se STAF - tlačno razbremenilno vreteno vgradi v dotok - merilni priključki in kolo so na eni strani - meritve pretokov, tlaka in temperature opravimo s TA-CBI ali CMI instrumentom Opis DN Število L H Kvs Koda PG Cena Zaloga pritd. lukenj mm mm STAF PN 16 DN , ,22 C DN , ,16 C DN , ,55 C DN , ,55 C DN , ,09 B DN ,57 A DN ,85 A DN ,52 A DN ,23 A DN ,43 C DN ,92 C DN ,65 C DN ,61 C STAF-SG PN 25 DN , ,22 C DN , ,16 C DN , ,55 C DN , ,55 C DN , ,09 B DN ,16 C DN ,45 C DN ,22 C DN ,99 C DN ,87 C DN ,83 C DN ,12 C DN ,23 C 77

86 Ročni ventili za hidravlično uravnovešanje Opis Model Koda PG Cena Zaloga STAF-R Ventil za uravnovešanje s prirobnicami, Bron z merilnimi priključki in ročnim nastavitvenim DN ,17 D kolesom z numerično skalo. DN ,92 D Funkcije: zapiranje, prednastavitev, meritev DN ,13 D pretoka, tlačne razlike in temp. DN ,84 D Delovna temp. od -10 C do +120 C. Nazivni tlak PN 16. DN ,60 D STAG GG 25 Ventil za uravnovešanje z merilnimi priključki in DN 65-2 (73,0) ,82 D ročnim nastavitvenim kolesom z numerično skalo. DN 65-2 (76,1) ,52 D Funkcije: zapiranje, prednastavitev, meritev DN ,48 D pretoka, tlačne razlike in temp. DN ,65 D Victaulic spoj DN 125 (139,7) ,87 D DN 125 (141,3) ,02 D DN 150 (165,1) ,00 D DN 150 (168,3) ,94 D DN ,60 D Delovna temp. od -20 C do +120 C. DN ,63 D Nazivni tlak PN 25. DN ,43 D TA BVS DN 15 PN ,57 D Ventil za uravnovešanje iz nerjavnega jekla DN 20 PN ,57 D Delovna temperatura od 0 C do +200 C. DN 25 PN ,58 D DN 32 PN ,78 D TA BVS varilni priključek DN 40 PN ,49 D Tesnilo vretena FPM (Viton) DN 50 PN ,90 D DN 65 PN ,65 D DN 80 PN ,85 D DN 100 PN ,93 D DN 125 PN ,24 D DN 150 PN ,35 D DN 200 PN ,25 D DN 250 PN ,10 D TA BVS prirobnični priključek DN 15 PN ,20 D Tesnilo vretena FPM (Viton) DN 20 PN ,90 D DN 25 PN ,72 D DN 32 PN ,52 D DN 40 PN ,35 D DN 50 PN ,97 D DN 65 PN ,83 D DN 80 PN ,24 D DN 100 PN ,94 D DN 125 PN ,59 D DN 150 PN ,53 D DN 200 PN ,86 D DN 250 PN ,46 D Pakiranje: DN 15 = 30 kos, DN 20 = 15 kos 78

87 Avtomatski ventili za hidravlično uravnovešanje STAP Regulator tlačne razlike z notranjim navojem Uporaba: Regulacija tlačne razlike v sistemih ogrevanja in hlajenja z več kot 25 kpa tlačne višine črpalke, za dosego nizke temperature povratka za daljinsko ogrevanje in nizkotemperaturne kotle. Regulacija tlačne razlike na primarni strani daljinskega ogrevanja. Funkcije: vzdrževanje konstantne tlačne razlike nastavljiva tlačna razlika merilni priključek zaporna funkcija izpust (opcija) Nazivni tlak: PN 20 Maks.tlačna razlika 250 kpa Delovna temperatura: od -20 C do +120 C Material telesa ventila: AMETAL-C Osnovne karakteristike: - nastavljiva tlačna razlika DN 15-25: kpa (tovarniško 10 kpa) DN 32-50: kpa (tovarniško 20 kpa) DN 32-40: kpa (tovarniško 10 kpa) - montaža v povratek oz za regulacijskim ventilom - samotesnilni merilni priključek - adapter za izpust lahko vgradimo, ko je sistem pod tlakom - dobava s kapilarno cevjo dolžine 1m, ki se poveže z ventilom STAD z izpustom - možnost merjenja tlačne razlike s TA CBI instrumentom - fiksiranje nastavitve kolesa Vgradnja: Opis D dp L H Kvs Koda PG Cena Zaloga kpa mm mm STAP DN 15 (1/2") , ,78 B DN 20 (3/4") , ,48 B DN 25 (1") , ,01 B DN 32 (1 1/4") , ,65 B DN 32 (1 1/4") , ,00 D DN 40 (1 1/2") , ,11 B DN 40 (1 1/2") , ,38 D DN 50 (2") , ,08 B 79

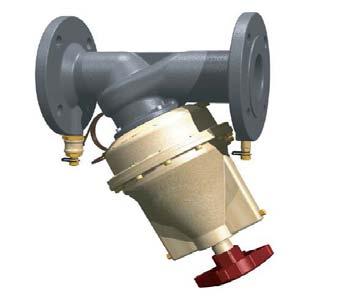

88 Avtomatski ventili za hidravlično uravnovešanje STAP DN Regulator tlačne razlike, obseg nastavitve kpa oz kpa Funkcije: vzdrževanje konstantne tlačne razlike na posamezni veji oz. regulacijskem ventilu, zapiranje, izpust Dobava s kapilarno cevjo dolž. 1m, ki se poveže z ventilom za uravnovešanje STAF / STAF-SG. Delovna temperatura od -10 C do +80 C. Nazivni tlak PN 16. AMETAL-C Opis D Koda PG Cena Zaloga STAP DN , kpa DN ,80 C DN ,85 C DN ,56 C STAP DN , kpa DN ,80 D DN ,85 D DN ,56 D Pretočni ventil BPV Pretočni ventil s zvezno nastavljivo vrednostjo od 10 do 60 kpa Za cevne sisteme s spremenljivim pretokom. V kombinaciji z ventilom za uravnovešanje ustvarja želeno tlačno razliko in pretok v cirkulacijski zanki. Možnost zapiranja. Maks. delovna temperatura 120 C. Nazivni tlak PN 20. Opis D Koda PG Cena Zaloga BPV - ravni DN 15 (1/2") ,73 B DN 20 (3/4") ,64 B DN 25 (1") ,67 B DN 32 (1 1/4") ,77 B BPV - kotni DN 20 (3/4") ,06 D DN 25 (1") ,02 D 80

89 Pribor za hidravlično uravnovešanje Opis Model Kvs Koda PG Cena Zaloga Naprave za merjenje pretoka in fiksne zaslonke Merjenje pretoka vode v napeljavah za ogrevanje in hlajenje (glikol ali slana voda) Pitna hladna in topla voda. 1) DN 15 2, na zahtevo Morska voda (hladna) 1) DN 20 4, Delovna temperatura od -20 C do +120 C. 1) DN 25 8, ) DN 32 16, MD 01 1) DN 40 24, za standardna območja pretokov 1) DN 50 46, ) DN 15 2, ) DN 20 4, ) DN 25 8, ) DN 32 16, ) DN 40 24, ) DN 50 46, MD 02 za ultra nizke pretoke 1) DN 15 0, (notranji navoj, s KOMBI spojkami) 2) DN 15 0, MD 03 za nizke pretoke 1) DN 15 1, (notranji navoj, s KOMBI spojkami) 2) DN 15 1, MD FO za standardna območja pretokov 1) DN 20 4, ,38 D PN 16 1) DN 25 8, ,71 D 1) DN 32 16, ,01 D Opomba: 1) DN 40 24, ,00 D DN 450, 600, 700, 800, 900 na zahtevo 1) DN 50 46, ,78 D Kontaktirajte IMI International. 1) DN ,51 D 1) DN ,49 D 1) DN ,19 D 1) DN ,31 D 1) DN ,43 D 1) DN ,33 D 1) DN ,38 D 1) DN ,82 D 1) DN ,75 D 1) DN ,53 D 1) DN ,86 D 2) DN 20 4, ,38 D 2) DN 25 8, ,71 D 2) DN 32 16, ,01 D 2) DN 40 24, ,00 D 2) DN 50 46, ,78 D 2) DN ,51 D 2) DN ,49 D 2) DN ,19 D 2) DN ,31 D 2) DN ,43 D 2) DN ,33 D 2) DN ,38 D 2) DN ,82 D 1) BSP navojni merilni priključek 2) DN ,75 D 2) Standardni navojni merilni priključek 2) DN ,53 D 2) DN ,86 D 81

90 Pribor za hidravlično uravnovešanje Opis Model Kvs Koda PG Cena Zaloga TA Loop Merilna enota DN 10 0, na zahtevo DN 10 0, ,91 D DN 10 0, ,16 D DN 10 2, ,50 D Adapter DN na zahtevo TA 100 Napeljave ogrevanja, hlajenja in pitne vode. Izpust, polnjenje, odzračevanje. AMETAL Izpust G 1/2" PN 16 DN 15 (1/2") ,89 D DN 20 (3/4") ,85 D Z merilnim priključkom DN 25 (1") ,64 D za tlak in temperaturo DN 32 (1 1/4") ,64 D DN 40 (1 1/2") ,64 D DN 50 (2") na zahtevo 82

91 Pribor za hidravlično uravnovešanje Opis Model Koda PG Cena Zaloga Merilni priključek Dolžina za priključitev 30 R 1/ ,67 D s TA - CBI 2 merilnim instrumentom 30 R 3/ ,41 D 90 R 1/ ,97 D za STA / STAD / STADA 90 R 3/ ,91 D Maks. temperatura 120 C. 44 M ,05 D Nazivni tlak PN 25. Pakiranje: 50 kos Podaljšan merilni nastavek Lahko ga vgradimo brez praznenja sistema ,53 D Dolžina 60 mm. Maks. temperatura 120 C. Nazivni tlak PN 25. Pakiranje: 2 kos Merilni priključek z ventilom Dolžina za priključitev 30 R 1/ ,99 D s TA - CBI 2 merilnim instrumentom 30 R 3/ ,57 D 90 R 1/ ,78 D 90 R 3/ ,63 D Maks. temperatura 120 C. Nazivni tlak PN 25. Pakiranje: 10 kos STAD adapter za izpust Dodatek k ventilu STAD / STADA Priključek G 1/2 ali 3/4 zunanji navoj G 3/ ,19 A Pakiranje: 10 kos STAP adapter za izpust Dodatek k ventilu STAP G 1/ ,27 D Priključek G 1/2 ali 3/4 zunanji navoj G 3/ ,61 D Set za podaljšanje kapilarne cevi Komplet s priključki za 6 mm cev ,19 D STAP merilni priključek Za merjenje tlačne razlike na ventilu STAP Dolžina 63 mm. R 1/ ,22 D 83

92 Pribor za hidravlično uravnovešanje Opis Model Koda PG Cena Zaloga Kapilarna cev Z dvema vijačnima priključkoma. Dolžina: 1000 mm. (vključena ob dobavi STAP) R 1/ ,60 D Čep za odzračevanje R 1/ ,84 D Pakiranje: 5 kos Zaščitna kapa Za STAP adapter za izpust ,19 D Prehodni priključek Priključek za kapilarno cev G 1/16. G 1/ ,33 D Za zamenjavo serijskega čepa na ventilu STAD G 3/ ,15 D (vključena ob dobavi STAP) Mehanizem komplet za STAP kpa DN 15 (1/2") ,88 D DN 20 (3/4") ,88 D DN 25 (1") ,74 D za STAP kpa DN 32 (1 1/4") na zahtevo DN 40 (1 1/2") za STAP kpa DN 32 (1 1/4") ,93 D DN 40 (1 1/2") ,34 D DN 50 (2") ,78 D Dvopotni merilni priključek Za neodvisno povezavo z merilnim instrumentom ,89 D TA - CBI 2 Priključek G 1/16 za bakreno cev premera 6 mm. Priključek za kapilarno cev z zapiranjem Dodatek k ventilu STAF pri povezavi kapilarne cevi na STAP R 3/ ,52 D 84

93 Pribor za hidravlično uravnovešanje Opis Model Koda PG Cena Zaloga Izolacijski elementi Za ogrevalne in hladilne sisteme, iz poliretana z zaščitno plastiko, požarni razred B. Delovna temperatura od +5 C do +120 C. - za STS / STA / STAD / STADA DN 10 / 15 / ,58 D DN ,36 D DN ,08 D DN ,21 D DN ,20 D - za STAF / STAF-SG / STAF-R DN ,25 D DN ,84 D DN ,39 D DN ,04 D DN ,71 D DN ,48 D - za STA-DR DN 10 / ,57 D DN ,81 D DN ,40 D -za STAP DN ,90 D DN ,71 D Zatezne spojke Za podrobnejše informacije o zateznih spojkah kontaktirajte IMI International 85

94 Regulatorji tlačne razlike in drugi regulatorji podrobneje na straneh Pregled cen DN Program Tip Ohišje R, V, P PN 16/25 GGG , , , ,30 K PN 16/25 GGG , , , , , , , , ,22 KT PN 16/25 GGG , , , , , , , , ,37 KTM PN 16/25 GGG , , , ,69 50 DA PN 16/25 GGG , , , , , , , , ,76 DAF PN 16/25 GGG , , , , , , , , ,68 DAB PN 16/25 GGG , , , , , , , , ,40 DAL PN 16/25 GGG , , , , , , , , ,38 DK PN 16/25 GGG , , , , , , , , ,42 DKF PN 16/25 GGG , , , , , , , , ,51 54 R, V, P PN 16 GGG , , , ,02 D GGG ,24 105,24 130,64 130,64 285,47 285,47 858,82 886, , ,98 86 DF GGG ,80 125,80 152,41 152,41 326,59 326,59 987, , , ,47 DL GGG ,48 129,48 188,56 188,56 402,26 402, , ,16 DKH GGG ,95 154,95 195,21 195,21 417,25 417, , ,46 K GGG ,45 111,45 167,78 167,78 371,50 371,50 997, , , , KT GGG ,45 111,45 KTC GGG ,96 57,96 KTC (z meril. priklj.) GGG ,69 65,69 KTH GGG ,10 139,10 199,58 199,58 426,99 426,99 KTM GGG ,82 137,82 197,74 197,74 423,04 423, , , , ,69 KTMI GGG ,29 134,29 203,28 203,28 434,90 434, , ,66 PM GGG ,31 215,31 285,47 285,47 459,65 459, , , , , DA GGG ,06 133,06 181,10 181,10 333,87 333,87 960,96 989, , ,42 DAF GGG ,70 157,70 213,14 213,14 394,24 394, , , , ,42 DAL GGG ,38 145,38 213,14 213,14 432,43 432, , , DA GGG ,26 120,74

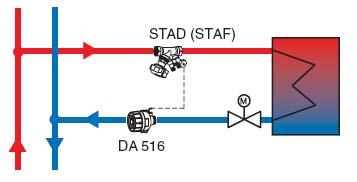

95 Regulatorji tlačne razlike DA 516 Aksialni nastavljiv regulator tlačne razlike za vgradnjo v povratek - regulacija tlačne razlike na porabniku - nastavljiva vrednost tlačne razlike Maksimalna tlačna razlika 16 bar Delovna temperatura od -10 C do +140 C. Nazivni tlak PN 25. Dobava s kapilarno cevjo fi 6 ki se poveže z ventilom za uravnovešanje STAD/STAF z izpustom. Cene so prez spojnih kosov DN prirobnica PN 25 DN prirobnica PN 16 - na zahtevo Vgradnja: Material telesa: nodularna litina EN-GJS LT (GGG 40.3) Opis Model k VS Koda PG Cena Zaloga - DA kpa DN 15/ ,06 D DN 25/ ,10 D DN 40/ ,87 D DN ,96 D DN ,30 D DN ,90 D DN ,42 D - DA kpa DN 15/ ,06 D DN 25/ ,10 D DN 40/ ,87 D DN ,96 D DN ,30 D DN ,90 D DN ,42 D - DA kpa DN 15/ ,06 D DN 25/ ,10 D DN 40/ ,87 D DN ,96 D DN ,30 D DN ,90 D DN ,42 D - DA kpa DN 15/ ,06 D DN 25/ ,10 D DN 40/ ,87 D DN ,96 D DN ,30 D DN ,90 D DN ,42 D na voljo tudi D aksialni regulator tlačne razlike, s fiksno nastavljeno vrednostjo 12, 15, 20, 40, 60, 100 kpa / vgradnja v povratek DF aksialni regulator tlačne razlike, s fiksno nastavljeno vrednostjo 12, 15, 20, 40, 60, 100 kpa / vgradnja v predtok 87

96 Regulatorji tlačne razlike DAF 516 Aksialni nastavljiv regulator tlačne razlike za vgradnjo v dovod - regulacija tlačne razlike na porabniku Maksimalna tlačna razlika 16 bar Delovna temperatura od -10 C do +140 C. Nazivni tlak PN 25. Dobava s kapilarno cevjo fi 6 ki se poveže z ventilom za uravnovešanje STAD/STAF z izpustom. Cene so prez spojnih kosov DN prirobnica PN 25 DN prirobnica PN 16 - na zahtevo Vgradnja: Material telesa: nodularna litina EN-GJS LT (GGG 40.3) Opis Model k VS Koda PG Cena Zaloga - DAF kpa DN 15/ ,70 D DN 25/ ,14 D DN 40/ ,24 D DN ,90 D DN ,63 D DN ,66 D DN ,42 D - DAF kpa DN 15/ ,70 D DN 25/ ,14 D DN 40/ ,24 D DN ,90 D DN ,63 D DN ,66 D DN ,42 D - DAF kpa DN 15/ ,70 D DN 25/ ,14 D DN 40/ ,24 D DN ,90 D DN ,63 D DN ,66 D DN ,42 D - DAF kpa DN 15/ ,70 D DN 25/ ,14 D DN 40/ ,24 D DN ,90 D DN ,63 D DN ,66 D DN ,42 D na voljo tudi DAL aksialni regulator tlačne razlike z omejevalnikom pretoka / vgradnja v povratek - nastavljiva vrednost tlačne razlike 5-30 kpa, kpa, kpa, kpa 88

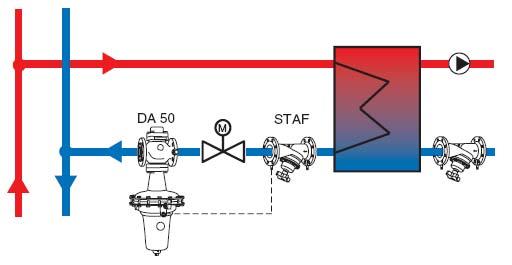

97 Regulatorji tlačne razlike DA 50 Nastavljiv regulator tlačne razlike - regulacija tlačne razlike na porabniku Vgradnja: - nastavljiva vrednost tlačne razlike Dobava s kapilarno cevjo fi 10 ki se poveže z ventilom za uravnovešanje STAF, STAF-SG Vgradnja v povratek. Opis Model k VS Koda PG Cena Zaloga - DA kpa, PN 16/25 DN ,68 D DN ,85 D Material telesa: GGG DN ,99 D Tlačni razred: PN16/25 DN ,33 D DN ,08 D DN ,66 D DN ,69 D DN ,79 D DN ,76 D - DA kpa, PN 16/25 DN ,68 D DN ,85 D DN ,99 D DN ,33 D DN ,08 D DN ,66 D DN ,69 D DN ,79 D DN ,76 D - DA kpa, PN 16/25 DN ,68 D DN ,85 D DN ,99 D DN ,33 D DN ,08 D DN ,66 D Maksimalna tlačna razlika 16 bar DN ,69 D Tlačni padec na dušilki 15 kpa DN ,79 D Delovna temperatura od -10 C do +150 C. DN ,76 D na voljo tudi DAF 50 - nastavljiv regulator tlačne razlike / vgradnja v predtok - nastavljiva vrednost tlačne razlike kpa, kpa, kpa DAB 50 - prenapetostni regulator tlačne razlike / vgradnja v by-pass - nastavljiva vrednost tlačne razlike kpa, kpa, kpa DAL 50 - nastavljiv regulator tlačne razlike z omejevalnikom pretoka / vgradnja v povratek - nastavljiva vrednost tlačne razlike kpa, kpa, kpa 89

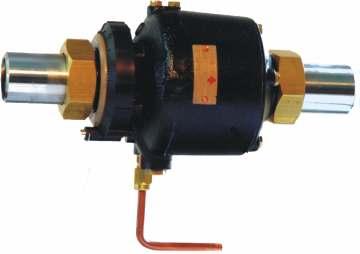

98 Regulatorji pretoka in tlačne razlike DKH 512 Aksialni regulator pretoka in tlačne razlike - regulacija pretoka in tlačne razlike na porabniku - tlačna razlika Dp fiksno nastavljena - tlačni padec na dušilki Fc fiksno nastavljen na 20 kpa - nastavitev maksimalnega pretoka Maksimalna tlačna razlika 16 bar Delovna temperatura od -10 C do +140 C. Nazivni tlak PN 25. Dobava s kapilarno cevjo fi 6 ki se poveže z ventilom za uravnovešanje STAD/STAF z izpustom. Vgradnja: Material telesa: nodularna litina EN-GJS LT (GGG 40.3) Opis Model k VS Koda PG Cena Zaloga - DKH 512. Dp=15 kpa DN 15/ ,95 D DN 25/ ,21 D DN 40/ ,25 D DN ,39 D DN ,46 D - DKH 512. Dp=40 kpa DN 15/ ,95 D DN 25/ ,21 D DN 40/ ,25 D DN ,39 D DN ,46 D - DKH 512. Dp=60 kpa DN 15/ ,95 D DN 25/ ,21 D DN 40/ ,25 D DN ,39 D DN ,46 D - DKH 512. Dp=100 kpa DN 15/ ,95 D DN 25/ ,21 D DN 40/ ,25 D DN ,39 D DN ,46 D Tlačni padec na dušilki Fc=20 kpa* * Na zahtevo je možna izvedba Fc=12 kpa ali 40 kpa 90

99 Regulatorji pretoka in tlačne razlike DK 50 Nastavljiv regulator pretoka in tlačne razlike - regulacija tlačne razlike na porabniku - nastavljiva vrednost tlačne razlike Dp - omejevalnik maksimalnega pretoka Dobava s kapilarno cevjo fi 10 ki se poveže z ventilom za uravnovešanje STAF, STAF-SG Vgradnja v povratek. Vgradnja: Opis Model k VS Koda PG Cena Zaloga - DK 50. Dp=10-60 kpa, PN 16/25 DN ,82 D DN ,06 D Material telesa: GGG DN ,75 D Tlačni razred: PN16/25 DN ,04 D DN ,20 D DN ,42 D DN ,95 D DN ,01 D DN ,42 D - DK 50. Dp= kpa, PN 16/25 DN ,82 D DN ,06 D DN ,75 D DN ,04 D DN ,20 D DN ,42 D DN ,95 D DN ,01 D DN ,42 D - DK 50. Dp= kpa, PN 16/25 DN ,82 D DN ,06 D DN ,75 D DN ,04 D DN ,20 D DN ,42 D Maksimalna tlačna razlika 16 bar DN ,95 D Tlačni padec na dušilki 15 kpa (na zahtevo 45 kpa) DN ,01 D Delovna temperatura od -10 C do +150 C. DN ,42 D na voljo tudi DKF 50 - nastavljiv regulator pretoka in tlačne razlike / vgradnja v predtok - nastavljiva vrednost tlačne razlike kpa, kpa, kpa 91

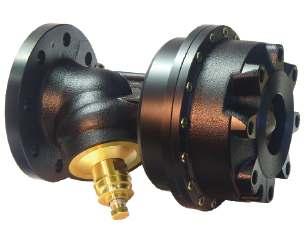

100 Regulatorji pretoka in temperature K 512 Aksialni regulator pretoka - omejevalnik maksimalnega pretoka Material telesa: nodularna litina EN-GJS LT (GGG 40.3) Maksimalna tlačna razlika 16 bar Tlačni padec na dušilki Fc Delovna temperatura od -10 C do +140 C. Nazivni tlak PN 25. Vgradnja: Opis Model k VS Koda PG Cena Zaloga Fc = 12kPa K 512 DN 15/20 4, ,45 D DN 25/ ,78 D DN 40/ ,50 D DN ,07 D DN ,02 D DN ,67 D Fc = 20kPa DN 15/20 4, ,45 D DN 25/ ,78 D DN 40/ ,50 D DN ,07 D DN ,02 D DN ,67 D Fc = 40kPa DN 15/20 4, ,45 D DN 25/ ,78 D DN 40/ ,50 D DN ,07 D Cene so prez spojnih kosov DN ,02 D DN prirobnica PN 25 DN ,67 D KTC 512 Aksialni regulator pretoka in temperature za končne porabnike Material telesa: nodularna litina EN-GJS LT (GGG 40.3) Maksimalna tlačna razlika 5 bar, za nastavitev pretokov do 900 l/h Tlačni padec na dušilki Fc = 20 kpa Priključek pogona M30 x 1.5 Delovna temperatura od -10 C do +120 C. Nazivni tlak PN 16. Opis Model L H k VS Koda PG Cena Zaloga Dimenzija mm mm KTC 512 z merilnimi priključki DN 15/ , ,96 D brez merilnih priključkov DN 15/ , ,69 D Cene so prez spojnih kosov EMO tec Pogon za KTC V / NC ,20 A Za dodatne verzije pogonov glej EMO tec stran 54 92

101 Regulatorji pretoka in temperature KT 512, KTH 512 Aksialni nastavljiv regulator pretoka in temperature - omejevalnik maksimalnega pretoka Material telesa: nodularna litina EN-GJS LT (GGG 40.3) Vgradnja: Maksimalna tlačna razlika 16 bar Tlačni padec na dušilki Fc Delovna temperatura od -10 C do +140 C. Nazivni tlak PN 25. Opis Model k VS Koda PG Cena Zaloga Fc = 12kPa KT 512 DN 15/20 4, ,45 D - ON/OFF delovanje regulacijskega ventila za HEIMEIER termostatske glave in Fc = 20kPa ON/OFF pogone npr. EMOtec DN 15/20 4, ,45 D priključek M30x1.5 Maks.gib regulacijskega ventila 1,8 mm Fc = 40kPa DN 15/20 4, ,45 D EMO tec Pogon za KT V / NC ,20 A Za dodatne verzije pogonov glej EMO tec na strani 54 Fc = 12kPa KTH 512 DN 15/20 4, ,10 D - linearna karakteristika regulacijskega ventila DN 25/ ,58 D za vse znane pogone npr. TA MC 55 DN 40/ ,99 D (potreben adapter) Maks.gib regulacijskega ventila 10 mm Fc = 20kPa DN 15/20 4, ,10 D DN 25/ ,58 D DN 40/ ,99 D Fc = 40kPa DN 15/20 4, ,10 D DN 25/ ,58 D Cene so prez spojnih kosov DN 40/ ,99 D MC 55 Pogon za KTH V / 3-točkovni ,12 A Adapter za pogon TA MC ,91 D Za dodatne verzije pogonov glej MC 55 na strani

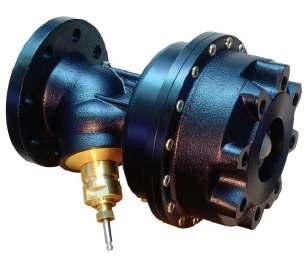

102 Regulatorji pretoka in temperature KTM 512 Aksialni nastavljiv regulator pretoka in temperature - omejevalnik maksimalnega pretoka - enakoprocentna karakteristika regulacijskega ventila za vse znane pogone: TA, Siemens, Honeywell in druge Material telesa: nodularna litina EN-GJS LT (GGG 40.3) Maksimalna tlačna razlika 16 bar Maks.gib regulacijskega ventila: DN mm; DN 65,80.20 mm Tlačni padec na dušilki Fc Delovna temperatura od -10 C do +140 C. Nazivni tlak PN 25. Cene so prez spojnih kosov DN prirobnica PN 25 Vgradnja: Opis Model k VS Koda PG Cena Zaloga Fc = 12kPa KTM 512 DN 15/20 4, ,82 D MC 55 DN 25/ ,74 D DN 40/ ,04 D DN ,02 D DN ,15 D DN ,57 D DN ,69 D Fc = 20kPa DN 15/20 4, ,82 D DN 25/ ,74 D DN 40/ ,04 D DN ,02 D DN ,15 D DN ,57 D DN ,69 D Fc = 40kPa DN 15/20 4, ,82 D DN 25/ ,74 D DN 40/ ,04 D DN ,02 D DN ,15 D DN ,57 D DN ,69 D Pogon za KTH V / 3-točkovni ,12 A Adapter za pogon TA MC 55 (potreben za dimenzije DN15-50) ,91 D Za dodatne verzije pogonov glej MC 55 na strani 115 na voljo tudi KTMI aksialni nastavljiv regulator pretoka in temperature z inverzno funkcijo 94

103 Regulatorji pretoka in temperature K 50 Regulator pretoka - zapira če pretok raste Dobava s kapilarno cevjo fi 10 ki se poveže z ventilom za uravnovešanje STAF, STAF-SG Maksimalna tlačna razlika 16 bar Tlačni padec na dušilki Fc Delovna temperatura od -10 C do +140 C. Vgradnja: Vgradnja v povratek. Za vgradnjo v dovod pokliči! Opis Model k VS Koda PG Cena Zaloga Fc = 15 kpa - K 50 DN ,75 D DN ,51 D Material telesa: GGG DN ,38 D Tlačni razred: PN25 DN ,27 D DN ,65 D DN ,06 D DN ,78 D DN ,27 D DN ,22 D Fc = 45 kpa DN ,75 D DN ,51 D DN ,38 D DN ,27 D DN ,65 D DN ,06 D DN ,78 D DN ,27 D DN ,22 D 95

104 Regulatorji pretoka in temperature KT 50 Regulator pretoka in temperature - zapira če pretok ali temperatura raste - omejevalnik maksimalnega pretoka - enakoprocentna karakteristika regulacijskega ventila za vse znane pogone: TA in drugi Vgradnja: Dobava s kapilarno cevjo fi 10 ki se poveže z ventilom za uravnovešanje STAF, STAF-SG Maksimalna tlačna razlika 16 bar Tlačni padec na dušilki Fc Delovna temperatura od -10 C do +140 C. Vgradnja v povratek. Za vgradnjo v dovod pokliči! Opis Model k VS Koda PG Cena Zaloga Fc = 15 kpa - KT 50 DN ,59 D DN ,51 D Material telesa: GGG DN ,11 D Tlačni razred: PN25 DN ,85 D DN ,57 D DN ,21 D DN ,41 D DN ,68 D DN ,37 D Fc = 45 kpa DN ,59 D DN ,51 D DN ,11 D DN ,85 D DN ,57 D DN ,21 D DN ,41 D DN ,68 D DN ,37 D 96

105 Regulatorji tlaka, varnostni in prestrujni ventili Opis Model Koda PG Cena Zaloga R 54 Proporcionalni regulator tlaka s pnevmatsko vzmetjo - zapira če tlak na izstopni strani narašča - R 54, material telesa GGG , PN16/25 DN ,48 D DN ,83 D DN ,81 D Maksimalna tlačna razlika 16 bar DN ,02 D Tlak nastavljiv od 0 do 16 bar Delovna temperatura od -10 C do +150 C. Ustrezna tlačna posoda: TP180 oz. variante V 54 Varnostni ventil s pnevmatsko vzmetjo - odpira če tlak na vstopu narašča DN ,48 D - V 54, material telesa GGG , PN16/25 DN ,83 D DN ,81 D DN ,02 D Maksimalna tlačna razlika 16 bar Tlak nastavljiv od 0 do 16 bar Delovna temperatura od -10 C do +150 C. Ustrezna tlačna posoda: TP180 oz. variante P 54 Prenapetostni ventil s pnevmatsko vzmetjo - odpira če tlak na vstopu narašča - P 54, material telesa GGG , PN16/25 DN ,48 D DN ,83 D DN ,81 D Maksimalna tlačna razlika 6 bar DN ,02 D Tlak nastavljiv od 0 do 16 bar Delovna temperatura od -10 C do +150 C. Ustrezna tlačna posoda: TP180 oz. variante TP 180 Tlačna posoda za ventile V 54, R 54, P , PN25 glej še Pribor stran 100 TP ,44 D TPM 180, s priključkom za manometer ,35 D TPD 180, za priključitev dveh ventilov, npr. R 54 in V ,81 D TPDM 180, s priključkom za manometer in ,72 D za priključitev dveh ventilov, npr. R 54 in V 54 97

106 Regulatorji tlaka, varnostni in prestrujni ventili Opis Model Koda PG Cena Zaloga R 8 Proporcionalni regulator tlaka s pnevmatsko vzmetjo - zapira če tlak na izstopni strani narašča - R 8, material telesa GGG , PN16/25 DN ,83 D DN ,10 D DN ,38 D Maksimalna tlačna razlika 16 bar DN ,30 D Tlak nastavljiv od 0 do 16 bar Delovna temperatura od -10 C do +150 C. Ustrezna tlačna posoda: TP310 oz. variante V 8 Varnostni ventil s pnevmatsko vzmetjo - odpira če tlak na vstopu narašča - V 8, material telesa GGG , PN16/25 DN ,83 D DN ,10 D DN ,38 D Maksimalna tlačna razlika 16 bar DN ,30 D Tlak nastavljiv od 0 do 16 bar Delovna temperatura od -10 C do +150 C. Ustrezna tlačna posoda: TP310 oz. variante P 8 Prenapetostni ventil s pnevmatsko vzmetjo - odpira če tlak na vstopu narašča - P 8, material telesa GGG , PN16/25 DN ,83 D DN ,10 D DN ,38 D Maksimalna tlačna razlika 16 bar DN ,30 D Tlak nastavljiv od 0 do 16 bar Delovna temperatura od -10 C do +150 C. Ustrezna tlačna posoda: TP310 oz. variante TP 310 Tlačna posoda za ventile V 8, R 8, P 8 310, PN25 glej še Pribor stran 100 TP ,65 D TPM 310, s priključkom za manometer ,56 D TPD 310, za priključitev dveh ventilov, npr. R 8 in V ,68 D TPDM 310, s priključkom za manometer in ,18 D za priključitev dveh ventilov, npr. R 8 in V 8 98

107 Regulatorji tlaka, varnostni in prestrujni ventili Opis Model Koda PG Cena Zaloga PM 512 Aksialni prenapetostni ventil s pnevmatsko vzmetjo - odpira če tlak na vstopni strani narašča Maksimalna tlačna razlika 16 bar Tlak nastavljiv od 0 do 16 bar Delovna temperatura od -10 C do +100 C. Tlačni razred: PN25 Material telesa: GGG Vgradnja: Opis Model k VS Koda PG Cena Zaloga - PM 512 DN 15/ ,31 D Nastavitev tlaka s pomočjo DN 25/ ,47 D manometra na cevovodu DN 40/ ,65 D in manometra na tlačni posodi DN ,45 D DN ,03 D Tlačna posoda vključena DN ,29 D DN ,82 D 99

108 Pribor za regulatorje Opis Koda PG Cena Zaloga Tlačne posode TP ,44 D 180, za priključitev na ventil tipa 54 PN25 TPM ,35 D 180, za priključitev na ventil tipa 54 in manometer PN25 TPD ,81 D 180, za priključitev na dva ventila tipa 54 PN25 TPDM ,72 D 180, za priključitev na dva ventila tipa 54 in manometer PN25 TP ,65 D 310, za priključitev na ventil tipa 8, 11 PN25 TPM ,56 D 310, za priključitev na ventil tipa 8, 11 in manometer PN25 TPD ,68 D 310, za priključitev na dva ventila tipa 8, 11 PN25 TPDM ,18 D 310, za priključitev na dva ventila tipa 8, 11 in manometer PN25 Ohlajevalne posode OH ,19 D 150, za priključitev na dve impulzni cevi PN25 100

109 Pribor za regulatorje Opis Model Koda PG Cena Zaloga Spoj z notranjim navojem G1" (R1/2") ,87 D - za ventile 512, 516 G1" (R3/4") ,66 D G1 1/4" (R1") ,55 D G1 1/4" (R1 1/4") ,84 D G2" (R1 1/2") ,43 D G2" (R2") ,32 D - za ventile 511 G1" (R1/2") ,72 D G1 1/4" (R1") ,55 D G1 1/4" (R1 1/4") ,28 D G2" (R1 1/2") ,43 D G2" (R2") ,06 D Spoj z zunanjim navojem G1" (R1/2") ,87 D - za ventile 512, 516 G1" (R3/4") ,66 D G1 1/4" (R1") ,55 D G1 1/4" (R1 1/4") ,84 D G2" (R1 1/2") ,43 D G2" (R2") ,32 D - za ventile 511 G1" (R1/2") ,72 D G1 1/4" (R1") ,55 D G1 1/4" (R1 1/4") ,28 D G2" (R1 1/2") ,43 D G2" (R2") ,06 D Varilni spoj G1" (20,8) ,20 D - za ventile 512, 516 G1" (26,3) ,15 D G1 1/4" (33,2) ,25 D G1 1/4" (40,9) ,25 D G2" (48,0) ,14 D G2" (60,9) ,02 D - za ventile 511 G1" (R1/2") ,15 D G1 1/4" (R1") ,25 D G1 1/4" (R1 1/4") ,15 D G2" (R1 1/2") ,14 D G2" (R2") ,83 D Prirobnični spoj G1" ,32 D - za ventile 512 G1" ,91 D - za ventile 516 na vstopni strani G1 1/4" ,46 D G1 1/4" ,94 D G2" ,82 D G2" ,41 D - za ventile 516 na izstopni strani G1" ,32 D G1" ,91 D G1 1/4" ,46 D G1 1/4" ,94 D G2" ,82 D G2" ,41 D - za ventile 511 G1" (R1/2") ,40 D G1 1/4" (R1") ,55 D G1 1/4" (R1 1/4") ,02 D G2" (R1 1/2") ,80 D G2" (R2") ,72 D 101

110 Pribor za regulatorje Opis Model Koda PG Cena Zaloga Spojni set za STAD Za priključitev kapilarne cevi G 1/2" ,52 D fi 6 na ventil STAD G 3/4" na zahtevo Dvopotni merilni priključek Za neodvisno povezavo z merilnim instrumentom na zahtevo TA - CBI 2 Priključek G 1/16 za bakreno cev premera 6 mm. Adapterji za priključitev TA MC ,91 D pogonov za ventile KT511, KTH-M 512 Siemens SQS ,13 D Johnson Control V ,91 D TA-R ,91 D TAC Forta ,91 D Heimeier EMO ,91 D Lineg ,91 D Danfoss AMV ,49 D Belimo NRDVX ,13 D Honeywell ML ,91 D Samson ,83 D Siemens SQX ,88 D Belimo NV z UNV-003 konzolo ,88 D Sauter AVM 104/ ,91 D Belimo NV z UNV-002 konzolo ,88 D Impulzna cev DN ,66 D za ventile 512 in 516 DN ,43 D Priključki za impulzno cev G 1/4'' ,20 D G 1/8'' ,20 D G 1/2'' ,87 D Impulzna cev ,15 D za ventile 50 Priključki za impulzno cev R 3/8'' ,30 D Manometer R 3/8'' ,87 D za ventile 8, 11,

111 Merilni instrumenti Opis Model Koda PG Cena Zaloga TA - CBI 2 - Merilni računalnik angleščina ,26 D CBI 2 je merilni instrument z vgrajenim mikroračunalnikom, merilnikom tlačne razlike in LCD zaslonom za merjenje pretoka, tlačne razlike in temperature Instrument vključuje karakteristike TA ventilov, kar omogoča direktno odčitavanje vseh izmerjenih vrednosti tlačne razlike oz. pretoka Omogoča shranjevanje podatkov (tudi na dolgo časovno obdobje) in povezavo na PC. Vključuje TA - Balance metodo, ki omogoča eni osebi uravnovešanje objektov vseh velikosti. Dostavljeno z vso opremo in kovčkom. Merilna cev Dolžina 2 x 0,15 m dvojna ,45 D 0,4 m rdeča ,65 D 0,4 m modra ,30 D 3,0 m rdeča z ventil ,95 D 3,0 m modra ,95 D Merilni nastavek Z navojnim priključkom G 1/ ,22 D G 3/ ,60 D Pakiranje: 10 kos Polnilec za avtomobil G 1/ ,11 D Inbus ključ prednastavitev V paketu s CBI 2 instrumentom SW ,63 D odzračenje SW ,39 D Ključ za merilni nastavek V paketu s CBIII instrumentom ,89 D 103

112 Merilni instrumenti Opis Model Koda PG Cena Zaloga TA - CMI - Merilni instument angleščina ,64 D CMI je merilni instrument za merjenje pretoka, tlačne razlike in temperature. Brezžična povezava, LCD zaslon. Instrument vključuje karakteristike TA ventilov, kar omogoča direktno odčitavanje vseh izmerjenih vrednosti tlačne razlike oz. pretoka Dostavljeno z vso opremo in kovčkom. Merilna cev Dolžina 2 x 0,15 m dvojna ,45 D 0,4 m rdeča ,65 D 0,4 m modra ,30 D 3,0 m rdeča z ventil ,95 D 3,0 m modra ,95 D Merilni nastavek Z navojnim priključkom G 1/ ,22 D G 3/ ,60 D Pakiranje: 10 kos Inbus ključ prednastavitev V paketu s CBI 2 instrumentom SW ,63 D odzračenje SW ,39 D Ključ za merilni nastavek V paketu s CBIII instrumentom ,89 D 104

113 Merilni instrumenti Opis Model Koda PG Cena Zaloga TA Link 0-10 V Elektronski pretvornik tlačne razlike Obseg TA Link omogoča povezavo med hladilnim oz Kpa ,08 D ogrevalnim sistemom in sistemom za monitoring Kpa ,37 D objekta. TA Link konstantno meri pretok in tlačno razliko skozi TA ventil za uravnovešanje. Izhodni signal je sorazmeren tlačni razliki Signal: (0-10 V) Napajanje: 24 V DC (18-33 V) ali 24 V AC (+15/-10 %). Delovna temperatura od -15 C do +80 C. Nazivni tlak PN 25. Maks. tlačna razlika: 2 bar. TA Link 4-20 ma Elektronski pretvornik tlačne razlike Obseg TA Link omogoča povezavo med hladilnim oz Kpa ,38 D ogrevalnim sistemom in sistemom za monitoring objekta. TA Link konstantno meri pretok in tlačno razliko skozi TA ventil za uravnovešanje. Izhodni signal je sorazmeren tlačni razliki Signal: 4-20 ma Napajanje: 24 V DC (18-33 V) Delovna temperatura od -15 C do +80 C. Nazivni tlak PN 25. Maks. tlačna razlika: 5 bar. Dvopotni merilni priključek Za neodvisno povezavo z merinim instrumentom CBI ,27 D Priključek fi 6 za bakreno cev premera 6 mm. Kapilarna cev Premer 6 mm ,46 D Dolžina 1 m 105

114 Termostatske armature za pitno vodo Opis Model Koda PG Cena Zaloga TA - Therm (35-65 C) Termostatski regulacijski ventil za cirkulacijske zanke Z ročico na vretenu nastavimo željeno AMETAL-C s termometrom (prednast. 55 C) regulirano temperaturo sanitarne vode. DN 15 (1/2") ,20 B DN 20 (3/4") ,34 B certifikat WRAS DN 15 (1/2") na zahtevo DN 20 (3/4") brez term. (prednast. 55 C) DN 15 (1/2") ,21 B DN 20 (3/4") ,43 B certifikat WRAS DN 15 (1/2") na zahtevo DN 20 (3/4") Tesnilo: EPDM. merilni priklj. Obseg regulacije: od +35 C do +65 C. (prednast. 52 C) Maks. delovna temperatura 90 C. DN 15 (1/2") ,30 D Nazivni tlak PN 16. DN 20 (3/4") ,96 D Pakiranje: 15 kos TA - Therm HT (45-80 C) AMETAL-C Termostatski regulacijski ventil za cirkulacijske zanke s termometrom Z ročico na vretenu nastavimo željeno (prednast. 55 C) regulirano temperaturo sanitarne vode. DN 15 (1/2") ,60 D DN 20 (3/4") Tesnilo: EPDM. Obseg regulacije: od +35 C do +65 C. brez term. Maks. delovna temperatura 90 C. (prednast. 55 C) Nazivni tlak PN 16. DN 15 (1/2") ,72 D DN 20 (3/4") ,21 D Druge verzije na zahtevo Pakiranje: 15 kos Termometer Termometer za TA - Therm na zahtevo Primer vgradnje TA - Therm 1. TA-Therm/TA-Therm HT 2. Zaporni ventil 3. Obtočna črpalka 4. Protipovratni ventil 5. Toplotni izmenjevalnik 106

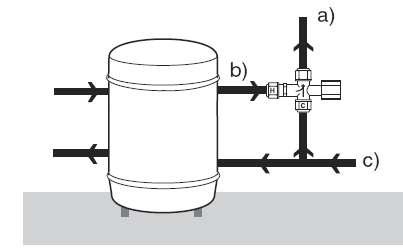

115 Termostatske armature za pitno vodo Opis Model Koda PG Cena Zaloga TA - Mix Termostatski samoaktivni mešalni ventil Termostatsko reguliran mešalni ventil za centralno AMETAL-C pripravo tople sanitarne vode. M 28 x 1, ,40 B - brez priključkov navoj M 28 x 1,5 fi - s priključki ,26 D za bakreno cev ,64 D ,68 B Obseg regulacije: od -35 C do +65 C. Med maks. in min. temperaturo je potrebno obrniti 4 kroge na ročici. Ob dobavi nastavljen na 55 C. Maks. delovna temperatura 100 C. Nazivni tlak PN 10. Vijačni spoj za TA-Mix AMETAL-C M 28 x 1,5 za navojne cevi G 1/ ,29 D G 3/ ,55 D R 1/ ,71 D R 3/ ,81 D Primeri vgradnje TA - Mix TA - Mix nad bojlerjem TA - Mix ob bojlerju Prosto stoječi kalorifer a) Topla - mešana voda b) Vroča voda c) Hladna voda d) Bojler *) čim krajša razdalja 107

116 Termostatske armature za pitno vodo Opis Model Koda PG Cena Zaloga TA - MATIC 3400/3410 Termostatski samoaktivni mešalni ventil Za pripravo tople sanitarne vode s priključkom za cirkulacijo. Topla voda mora biti vsaj za 5 C višja bron TA-MATIC3400 brez priključkov od mešalne temperature. Oba DN x ,24 D priključka morata biti hidravlično DN x ,57 D uravnovešena. Transportno ohišje DN x ,28 D služi kot toplotna izolacija. Specialni DN x ,98 D senzor je napolnjen z mešanico DN x ,97 D parafina in zdrobljenega bakra, široko nastavitveno območje. Maks. delovna temperatura 90 C. s priključki za lotanje Nazivni tlak PN 10. DN x ,81 D DN x ,17 D Standardna temper. Verzija (x=) Območje nastavitve DN x ,89 D ST = 25 C 2 20 do 29 C DN x ,55 D ST = 40 C 4 30 do 45 C DN x ,78 D ST = 55 C 5 45 do 65 C POZOR! Pri naročilu, je potrebno "x" v kodi izdelka TA MATIC 3410 zamenjati z ustrezno vrednostjo iz zgornje tabele DN x ,57 D (2, 4 ali 5) DN x ,39 D Vijačni spoj za TA-Matic DN ventila DN cevi za navojne cevi 15 1/2" ,18 D Lotni vijačni spoj za TA-Matic DN ventila DN cevi TA-Matic priključek za cirkulacijo TA-Matic čep za cirkulacijo 20 3/4" ,64 D 25 1" ,32 D /4" ,06 D /2" ,43 D 50 2" ,96 D ,18 D ,18 D ,64 D ,78 D ,06 D ,43 D ,96 D navojni za TA-MATIC DN 20 R 3/ ,16 D za TA-MATIC DN 25 do DN 50 R 1/ ,58 D lotni za TA-MATIC DN mm ,16 D za TA-MATIC DN 25 do DN mm ,58 D za TA-MATIC DN 25 do DN mm ,04 D za TA-MATIC DN 20 1/2" ,55 D za TA-MATIC DN 25 do DN 50 3/4" ,52 D za TA-MATIC DN /2" ,29 D za TA-MATIC DN 80 2" ,57 D 108

117 Regulacijski ventili z motornimi pogoni podrobneje na straneh Kratek cenik za standardne ventile PN 16 Tehnični podatki ventilov (PN16) s pogoni podrobnejši VENTIL DN podatki - stran: Prehodni 2-potni CV 216 RGA navojni 122,22 125,01 149,27 179,17 223,04 305, CV 216 GG prirobnični Cena 169,31 179,46 186,42 219,41 236,51 269,50 467,96 601,13 747, , , Mešalni 3-potni CV 316 RGA navojni 122,22 125,01 149,27 179,17 223,04 305, CV 316 GG prirobnični 147,10 157,91 164,20 192,11 206,08 236,51 428,05 546,64 682, , , POGON Cena Gib mm MC55/ točkovni 210, Hitrost 1) s MC55/ točkovni 226,12 70* 111,114, 115 MC55Y.. zvezni, 24V 210,24 Tlak zapiranja kpa ) MC100/24 347,33 125* 180* Hitrost 1) s MC100/ , , 115 Tlak zapiranja kpa ) MC160/24 575, Hitrost 1) s MC160/ ,74 55* 120* 114, 115 Tlak zapiranja kpa ) MC250/24 636, Hitrost 1) s MC250/ ,99 75* 125* 114, 115 Tlak zapiranja kpa ) MC500/24 747, Hitrost 1) s MC500/ ,91 75* 125* 115 MC1000/24 2) 1.350,18 Hitrost 1) s Tlak zapiranja kpa MC1000/ ,00 Tlak zapiranja kpa ) Hitrost je nastavljiva, tovarniška nastavitev je označena z * Tlak zapiranja 100 kpa = 1 bar = 10 mws 2) Pogoni MC 100 in večji so za 3-točkovni in zvezni signal

118 Regulacijski ventili z motornimi pogoni CV 216, 316 Z Conski regulacijski ventil Uporaba: regulacija sistemov ogrevanja in hlajenja Funkcije: CV 216 Z - dvo potni regulacijski ventil CV 316 Z - tro potni regulacijski ventil Karakteristika: CV 216 Z enakoprocentna CV 316 Z A -> AB enakoprocentna B -> AB linearna Gib 8 mm Nazivni tlak: PN 16 Delovna temperatura: od 0 C do +110 C za višje ali nižje temperature kontaktiraj IMI International Material telesa ventila: bron CC491K Prepuščanje: EN 1349 VI G 1... popolno tesnjenje Osnovne karakteristike: - regulacija tople in hladne vode Spoj: telo z zunanjim navojem - mikroprocesorska regulacija spoj z notranjim navojem vključen - popolno tesnjenje v zaprti poziciji - avtomatska samokalibracija ob zagonu Opis D Kvs Gib Koda PG Cena Zaloga mm CV 216 Z DN 15 0, ,44 D dvo-potni regulacijski ventil DN 15 0, ,44 D DN 15 0, ,44 D DN 15 0, ,44 D DN ,44 D DN 15 1, ,44 D DN 15 2, ,44 D DN ,44 D CV 316 Z DN 15 0, ,98 D tro-potni regulacijski ventil DN ,98 D DN 15 1, ,98 D DN 15 2, ,98 D DN ,98 D Pogon za CV Z napajanje potisna sila (kn) MC 25/ ,25 3 točkovni ,02 D MC 25/ ,25 3 točkovni ,57 D MC 25Y 24 0,25 zvezni, 0(2)-10V ,02 D 110

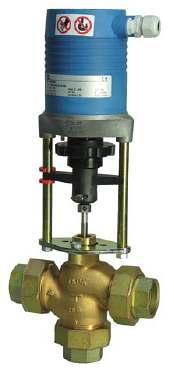

119 Regulacijski ventili z motornimi pogoni CV 216, 316 RGA Regulacijski ventil Uporaba: Funkcije: regulacija sistemov ogrevanja in hlajenja CV 216 RGA - dvo potni regulacijski ventil CV 316 RGA - tro potni regulacijski ventil Karakteristika: CV 216 RGA enakoprocentna CV 316 RGA A -> AB enakoprocentna B -> AB linearna Gib 14 mm Nazivni tlak: PN 16 Delovna temperatura: od 0 C do +130 C za višje ali nižje temperature kontaktiraj IMI International Osnovne karakteristike: Material telesa ventila: bron CC491K - regulacija tople in hladne vode Prepuščanje: EN 1349 VI G 1... popolno tesnjenje - uporabo za vodo do -15 C z antifrizi - mikroprocesorska regulacija Spoj: telo z zunanjim navojem - popolno tesnjenje v zaprti poziciji spoj z notranjim navojem vključen - avtomatska samokalibracija ob zagonu Opis D Kvs Gib Koda PG Cena Zaloga mm CV 216 RGA DN 15 0, ,22 C dvo potni regulacijski ventil DN 15 1, ,22 C DN 15 1, ,22 C DN 15 2, ,22 C DN ,22 C DN ,01 C DN 20 6, ,01 C DN ,27 C DN ,27 C DN 32 12, ,17 C DN ,17 C DN ,04 C DN ,04 C DN 50 31, ,16 C DN ,16 C CV 316 RGA DN 15 0, ,22 C tro potni regulacijski ventil DN 15 1, ,22 C DN 15 1, ,22 C DN 15 2, ,22 C DN ,22 B DN ,01 C Pogon za CV RGA DN 20 6, ,01 B DN ,27 C DN ,27 B DN 32 12, ,17 C DN ,17 B DN ,04 C DN ,04 B DN 50 31, ,16 C DN ,16 B potisna sila napajanje (V) (kn) vhodni signal MC 55/ ,6 3 točkovni ,24 C MC 55/ ,6 3 točkovni ,12 B MC 55Y 24 0,6 zvezni, 0(2)-10V, ,24 C Za dodatne pogone glej stran 115 4(0)-20mA 111

120 Regulacijski ventili z motornimi pogoni CV 206, 306 GG CV 216, 316 GG Regulacijski ventil Uporaba: regulacija sistemov ogrevanja in hlajenja Funkcije: CV 206 GG, CV 216 GG - dvo potni regulacijski ventil CV 306 GG, CV 316 GG - tro potni regulacijski ventil Karakteristika: CV 206 GG, CV 216 GG enakoprocentna CV 306 GG, CV 316 GG A -> AB enakoprocentna B -> AB linearna Gib DN 15 - DN mm DN mm DN 65 - DN mm DN DN mm Nazivni tlak: CV 206/306 GG: PN6 CV 216/316 GG: PN16 Delovna temperatura: od 0 C do +130 C za višje ali nižje temperature Osnovne karakteristike: ter tlačni razred PN 6 / PN 25 - regulacija tople in hladne vode kontaktiraj IMI International - uporabo za vodo do -10 C z antifrizi Material telesa ventila: siva litina EN-JL 1040 (GG-25) - mikroprocesorska regulacija - popolno tesnjenje v zaprti poziciji Prepuščanje: EN 1349 VI G 1... popolno tesnjenje - avtomatska samokalibracija ob zagonu Spoj: prirobnica EN tip 21 Opis D Kvs Gib Koda PG Cena Zaloga mm CV 206 GG dvo-potni regulacijski ventil DN 15 0, ,67 D DN 15 1, ,67 D Nazivni tlak: PN 6 DN 15 1, ,67 D Del. temp.: od 0 C do +130 C DN 15 2, ,67 D Pogoni za regulacijske ventile CV 206 GG na strani 114 DN ,67 D DN ,80 D DN 20 6, ,80 D DN ,30 D DN ,30 D DN 32 12, ,88 D DN ,88 D DN ,58 D DN ,58 D DN 50 31, ,25 D DN ,25 D DN ,56 D DN ,56 D DN ,56 D DN ,56 D DN ,24 D DN ,24 D DN ,41 D DN ,41 D 112

121 Regulacijski ventili z motornimi pogoni Opis D Kvs Gib Koda PG Cena Zaloga mm CV 306 GG tro-potni regulacijski ventil DN 15 0, ,64 D DN 15 1, ,64 D Nazivni tlak: PN 6 DN 15 1, ,64 D Del. temp.: od 0 C do +130 C DN 15 2, ,64 D DN ,64 D DN ,23 D DN 20 6, ,23 D DN ,27 D DN ,27 D DN 32 12, ,30 D DN ,30 D DN ,72 D DN ,72 D DN 50 31, ,18 D DN ,18 D DN ,56 D DN ,56 D DN ,56 D DN ,56 D DN ,63 D DN ,63 D DN ,28 D DN ,28 D CV 216 GG dvo-potni regulacijski ventil DN 15 0, ,31 C DN 15 1, ,31 C Nazivni tlak: PN 16 DN 15 1, ,31 C Del. temp.: od 0 C do +130 C DN 15 2, ,31 C DN ,31 C DN ,46 C DN 20 6, ,46 C DN ,42 C DN ,42 C DN 32 12, ,41 C DN ,41 C DN ,51 C DN ,51 C DN 50 31, ,50 C DN ,50 C DN ,96 C DN ,96 C DN ,96 C DN ,96 C DN ,13 C DN ,13 C DN ,64 C DN ,64 C DN ,01 C DN ,35 C Pogoni za regulacijske ventile CV 306 GG in CV 216 GG na strani

122 Regulacijski ventili z motornimi pogoni Opis D Kvs Gib Koda PG Cena Zaloga mm CV 316 GG tro-potni regulacijski ventil DN 15 0, ,10 C Nazivni tlak: PN 16 DN 15 1, ,10 C Del. temp.: od 0 C do +130 C DN 15 1, ,10 C DN 15 2, ,10 C DN ,10 C DN ,91 C DN 20 6, ,91 C DN ,20 C DN ,20 C DN 32 12, ,11 C DN ,11 C DN ,08 C DN ,08 B DN 50 31, ,51 C DN ,51 B DN ,05 C DN ,05 B DN ,05 C DN ,05 C DN ,64 C DN ,64 C DN ,34 C DN ,34 C DN ,12 C DN ,87 C Pogon za CV GG in CV GG - za DN napajanje (kn) potisna sila MC 55/ ,6 3 točkovni ,24 C MC 55/ ,6 3 točkovni ,12 B MC 55Y 24 0,6 zvezni, 0(2)-10V ,24 C - za DN 65 (gib 20 mm) 4(0)-20mA MC 100/ ,0 3 točkovni; zvezni ,33 C MC 100/ ,0 3 točkovni; zvezni ,03 B - za DN (gib 30 mm) MC 160/ ,6 3 točkovni; zvezni ,67 C MC 160/ ,6 3 točkovni; zvezni ,74 C - za DN MC 250/ ,5 3 točkovni; zvezni ,44 C MC 250/ ,5 3 točkovni; zvezni ,99 C Dodatni pogoni za CV GG na strani

123 Regulacijski ventili z motornimi pogoni Pogoni MC 55 - MC 1000 za CV RGA in CV GG Osnovne karakteristike: - mikroprocesorska regulacija - avtomatska samokalibracija ob zagonu - možnost avtomatskega ali ročnega delovanja Temperatura okolja: od 0 C do +50 C Za variante in dodatke kontaktiraj IMI International Model Verzija Napetost Sila Vhodni Koda PG Cena Zaloga V kn signal Pogon za CV RGA MC 55/24 DN ,6 3 točkovni ,24 C MC 55/230 DN ,6 3 točkovni ,12 B MC 55Y DN ,6 zvezni* ,24 C MC 100/24 DN ,0 3 točkovni; zvezni* ,33 C MC 100/230 DN ,0 3 točkovni; zvezni* ,03 B MC 160/24 DN ,6 3 točkovni; zvezni* ,67 C MC 160/230 DN ,6 3 točkovni; zvezni* ,74 C Opomba: * zvezni signal: 0(2)-10V; 4(0)-20mA Vhodni signal za MC 100 in MC 160 je prosto nastavljiv med: 3 točkovni in zvezni 0(2)-10V, 4(0)-20mA Pogon za CV GG CV GG MC 55/24 DN ,6 3 točkovni ,24 C MC 55/230 DN ,6 3 točkovni ,12 B MC 55Y DN ,6 zvezni* ,24 C MC 100/24 DN ,0 3 točkovni; zvezni* ,33 C MC 100/230 DN ,0 3 točkovni; zvezni* ,03 B MC 160/24 DN 32-65* 24 1,6 3 točkovni; zvezni* ,67 C MC 160/230 DN 32-65* 230 1,6 3 točkovni; zvezni* ,74 C * MC 160 za DN 65 z gibom 20 mm MC 250/24 DN 65* ,5 3 točkovni; zvezni* ,44 D DN ,5 3 točkovni; zvezni* ,44 D MC 250/230 DN 65* ,5 3 točkovni; zvezni* ,99 D DN ,5 3 točkovni; zvezni* ,99 D * MC 250 za DN 65 z gibom 30 mm MC 500/24 DN 65* ,0 3 točkovni; zvezni* ,31 D DN ,0 3 točkovni; zvezni* ,31 D MC 500/230 DN 65* ,0 3 točkovni; zvezni* ,91 D DN ,0 3 točkovni; zvezni* ,91 D * MC 500 za DN 65 z gibom 30 mm MC 1000/24 DN ,0 3 točkovni; zvezni* ,18 D MC 1000/230 DN ,0 3 točkovni; zvezni* ,00 D Opomba: * zvezni signal: 0(2)-10V; 4(0)-20mA Vhodni signal za MC MC 1000 je prosto nastavljiv med: 3 točkovni in zvezni 0(2)-10V, 4(0)-20mA 115

124 Regulacijski ventili z motornimi pogoni Opis D Kvs Gib Koda PG Cena Zaloga mm CV 216 Dvo-potni regulacijski ventil za regulacijo sistemov ogrevanja in hlajenja DN ,92 D DN ,41 D DN ,92 D DN ,41 D DN ,18 D DN ,32 D DN ,18 D DN ,32 D DN ,63 D DN ,63 D DN ,63 D DN ,63 D DN ,24 D DN ,24 D DN ,24 D DN ,24 D Material telesa ventila: DN ,00 D siva litina EN-JL 1040 (GG-25) DN ,00 D Del. temp.: od 0 C do +200 C DN ,00 D Nazivni tlak: PN 16 DN ,00 D Opis D Kvs Gib Koda PG Cena Zaloga mm CV 316 Tro-potni regulacijski ventil za regulacijo sistemov ogrevanja in hlajenja DN 15 2, ,73 D DN ,73 D DN 20 2, ,95 D DN ,95 D DN ,95 D DN 20 6, ,95 D DN ,03 D DN ,03 D DN ,14 D DN ,14 D Material telesa ventila: DN 32 12, ,14 D siva litina EN-JL 1040 (GG-25) DN ,14 D Del. temp.: od 0 C do +200 C Nazivni tlak: PN 16 Pogoni za CV 216 in CV 316 na strani

125 Regulacijski ventili z motornimi pogoni Opis D Kvs Gib Koda PG Cena Zaloga mm CV 316 Tro-potni regulacijski ventil za regulacijo sistemov ogrevanja in hlajenja DN 40 12, ,84 D DN ,84 D DN ,84 D DN ,84 D DN ,50 D DN ,50 D DN 50 31, ,50 D DN ,50 D DN 65 31, ,47 D DN ,47 D DN ,47 D DN ,47 D DN ,53 D DN ,53 D DN ,53 D DN ,53 D DN ,78 D DN ,78 D DN ,78 D DN ,78 D DN ,28 D DN ,28 D DN ,71 D DN ,71 D DN ,73 D DN ,73 D DN ,81 D DN ,81 D DN ,43 D DN ,43 D DN ,43 D DN ,43 D Material telesa ventila: DN ,85 D DN ,85 D DN ,85 D DN ,85 D siva litina EN-JL 1040 (GG-25) DN ,09 D Del. temp.: od 0 C do +200 C DN ,09 D Nazivni tlak: PN 16 DN ,09 D Pogoni za CV 216 in CV 316 na strani 127 DN ,09 D 117

126 Regulacijski ventili z motornimi pogoni Opis D Kvs Gib Koda PG Cena Zaloga mm CV 225 Dvo-potni regulacijski ventil za regulacijo sistemov ogrevanja in hlajenja Material telesa ventila: nodularna litina EN-JS 1024 (GGG-40.3) za PN DN 15 0, ,01 D DN 15 0, ,01 D DN 15 0, ,01 D DN 15 0, ,01 D DN ,01 D DN 15 1, ,01 D DN 15 1, ,01 D DN 15 2, ,01 D DN ,60 D DN 20 2, ,54 D DN ,54 D DN ,54 D DN 20 6, ,54 D DN ,65 D DN 25 6, ,65 D DN ,65 D DN ,65 D DN ,92 D DN ,92 D DN 32 12, ,92 D DN ,92 D DN 40 12, ,59 D DN ,59 D DN ,59 D DN ,59 D DN ,42 D DN ,42 D DN 50 31, ,42 D DN ,42 D za PN DN 65 31, ,67 D DN ,67 D DN ,67 D DN ,67 D za PN 16 DN 65 31, ,67 D DN ,67 D DN ,67 D DN ,67 D za PN DN ,06 D Del. temp.: od 0 C do +200 C DN ,06 D Nazivni tlak: PN DN ,06 D (odvisno od DN) DN ,06 D Pogoni za CV 225 na strani

127 Regulacijski ventili z motornimi pogoni Opis D Kvs Gib Koda PG Cena Zaloga mm CV 225 Dvo-potni regulacijski ventil za regulacijo sistemov ogrevanja in hlajenja Material telesa ventila: nodularna litina EN-JS 1024 (GGG-40.3) za PN DN ,20 D DN ,20 D DN ,20 D DN ,20 D za PN 16 DN ,20 D DN ,20 D DN ,20 D DN ,20 D za PN DN ,33 D DN ,33 D DN ,33 D DN ,33 D za PN 25 DN ,94 D DN ,94 D DN ,94 D DN ,94 D za PN 16 DN ,88 D DN ,88 D DN ,88 D DN ,88 D za PN 16 DN ,57 D DN ,57 D DN ,57 D DN ,57 D Del. temp.: od 0 C do +200 C Nazivni tlak: PN (odvisno od DN) Pogoni za CV 225 na strani

128 Regulacijski ventili z motornimi pogoni Opis D Kvs Gib Koda PG Cena Zaloga mm CV 325 Tro-potni regulacijski ventil za regulacijo sistemov ogrevanja in hlajenja Material telesa ventila: nodularna litina EN-JS 1024 (GGG-40.3) za PN DN 15 2, ,73 D DN ,73 D DN 20 2, ,95 D DN ,95 D DN ,95 D DN 20 6, ,95 D DN ,03 D DN 25 6, ,03 D DN ,03 D DN ,03 D DN ,14 D DN ,14 D DN 32 12, ,14 D DN ,14 D DN 40 12, ,84 D DN ,84 D DN ,84 D DN ,84 D DN ,50 D DN ,50 D DN 50 31, ,50 D DN ,50 D za PN DN 65 31, ,06 D DN ,06 D DN ,06 D DN ,06 D za PN 16 DN 65 31, ,06 D DN ,06 D DN ,06 D DN ,06 D za PN DN ,03 D DN ,03 D DN ,03 D DN ,03 D Del. temp.: od 0 C do +200 C Nazivni tlak: PN (odvisno od DN) Pogoni za CV 325 na strani

129 Regulacijski ventili z motornimi pogoni Opis D Kvs Gib Koda PG Cena Zaloga mm CV 325 Tro-potni regulacijski ventil za regulacijo sistemov ogrevanja in hlajenja Material telesa ventila: nodularna litina EN-JS 1024 (GGG-40.3) za PN DN ,47 D DN ,47 D DN ,47 D DN ,47 D za PN 16 DN ,47 D DN ,47 D DN ,47 D DN ,47 D za PN DN ,21 D DN ,21 D DN ,21 D DN ,21 D za PN 25 DN ,07 D DN ,07 D DN ,07 D DN ,07 D za PN 16 DN ,42 D DN ,42 D DN ,42 D DN ,42 D za PN 16 DN ,68 D DN ,68 D DN ,68 D DN ,68 D Del. temp.: od 0 C do +200 C Nazivni tlak: PN (odvisno od DN) Pogoni za CV 325 na strani

130 Regulacijski ventili z motornimi pogoni Opis D Kvs Gib Koda PG Cena Zaloga mm CV 240S DN 15 0, ,08 D Dvo-potni regulacijski ventil DN 15 0, ,08 D za regulacijo sistemov DN 15 0, ,08 D ogrevanja in hlajenja DN 15 0, ,08 D DN ,08 D DN 15 1, ,08 D DN 15 1, ,08 D DN 15 2, ,08 D DN ,31 D DN 20 2, ,05 D DN ,05 D DN ,05 D DN 20 6, ,05 D DN ,40 D DN 25 6, ,40 D DN ,40 D DN ,40 D DN ,06 D DN ,06 D DN 32 12, ,06 D DN ,06 D DN 40 12, ,28 D DN ,28 D DN ,28 D DN ,28 D DN ,46 D DN ,46 D DN 50 31, ,46 D DN ,46 D DN 65 31, ,73 D DN ,73 D DN ,73 D DN ,73 D DN ,00 D DN ,00 D DN ,00 D DN ,00 D DN ,86 D DN ,86 D DN ,86 D DN ,86 D DN ,14 D DN ,14 D DN ,14 D DN ,14 D DN ,36 D DN ,36 D DN ,36 D DN ,36 D DN ,30 D DN ,30 D DN ,30 D DN ,30 D DN ,82 D DN ,82 D Material telesa ventila: DN ,82 D jeklena litina N DN ,82 D (GS-C25N) DN ,25 D Del. temp.: od 0 C do +200 C DN ,25 D Nazivni tlak: PN 40 DN ,25 D DN ,25 D Pogoni za CV 240S na strani

131 Regulacijski ventili z motornimi pogoni Opis D Kvs Gib Koda PG Cena Zaloga mm CV 340S Tro-potni regulacijski ventil za regulacijo sistemov ogrevanja in hlajenja DN 15 2, ,96 D DN ,96 D DN 20 2, ,99 D DN ,99 D DN ,99 D DN 20 6, ,99 D DN ,17 D DN 25 6, ,17 D DN ,17 D DN ,17 D DN ,76 D DN ,76 D DN 32 12, ,76 D DN ,76 D DN 40 12, ,23 D DN ,23 D DN ,23 D DN ,23 D DN ,65 D DN ,65 D DN 50 31, ,65 D DN ,65 D DN 65 31, ,89 D DN ,89 D DN ,89 D DN ,89 D DN ,97 D DN ,97 D DN ,97 D DN ,97 D DN ,97 D DN ,97 D DN ,97 D DN ,97 D DN ,91 D DN ,91 D DN ,91 D DN ,91 D DN ,02 D DN ,02 D DN ,36 D DN ,02 D DN ,66 D DN ,66 D DN ,66 D DN ,66 D DN ,50 D DN ,50 D DN ,50 D Material telesa ventila: DN ,50 D jeklena litina N DN ,20 D (GS-C25N) DN ,20 D Del. temp.: od 0 C do +200 C DN ,20 D Nazivni tlak: PN 40 DN ,20 D Pogoni za CV 340S na strani

132 Regulacijski ventili z motornimi pogoni Opis D Kvs Gib Koda PG Cena Zaloga mm CV 240E DN 15 0, ,56 D Dvo-potni regulacijski ventil DN 15 0, ,56 D za regulacijo sistemov DN 15 0, ,56 D ogrevanja in hlajenja DN 15 0, ,56 D DN ,56 D DN 15 1, ,56 D DN 15 1, ,56 D DN 15 2, ,56 D DN ,74 D DN 20 2, ,47 D DN ,47 D DN ,47 D DN 20 6, ,47 D DN ,47 D DN 25 6, ,47 D DN ,47 D DN ,47 D DN ,36 D DN ,36 D DN 32 12, ,36 D DN ,36 D DN 40 12, ,41 D DN ,41 D DN ,41 D DN ,41 D DN ,07 D DN ,07 D DN 50 31, ,07 D DN ,07 D DN 65 31, ,50 D DN ,50 D DN ,50 D DN ,50 D DN ,73 D DN ,73 D DN ,73 D DN ,73 D DN ,30 D DN ,30 D DN ,30 D DN ,30 D DN ,88 D DN ,88 D DN ,88 D DN ,88 D DN ,37 D DN ,37 D DN ,37 D DN ,37 D DN ,00 D DN ,00 D DN ,00 D DN ,00 D DN ,84 D DN ,84 D Material telesa ventila: DN ,84 D austenirana jeklena litina DN ,84 D (nerjavna) DN ,75 D Del. temp.: od 0 C do +200 C DN ,75 D Nazivni tlak: PN 40 DN ,75 D DN ,75 D Pogoni za CV 240E na strani

133 Regulacijski ventili z motornimi pogoni Opis D Kvs Gib Koda PG Cena Zaloga mm CV 340E Tro-potni regulacijski ventil za regulacijo sistemov ogrevanja in hlajenja DN 15 2, ,83 D DN ,83 D DN 20 2, ,15 D DN ,15 D DN ,15 D DN 20 6, ,15 D DN ,46 D DN 25 6, ,46 D DN ,46 D DN ,46 D DN ,99 D DN ,99 D DN 32 12, ,99 D DN ,99 D DN 40 12, ,88 D DN ,88 D DN ,88 D DN ,88 D DN ,72 D DN ,72 D DN 50 31, ,72 D DN ,72 D DN 65 31, ,25 D DN ,25 D DN ,25 D DN ,25 D DN ,62 D DN ,62 D DN ,62 D DN ,62 D DN ,15 D DN ,15 D DN ,15 D DN ,15 D DN ,47 D DN ,47 D DN ,47 D DN ,47 D DN ,55 D DN ,55 D DN ,37 D DN ,55 D DN ,22 D DN ,22 D DN ,22 D DN ,22 D DN ,54 D DN ,54 D DN ,54 D Material telesa ventila: DN ,54 D austenirana jeklena litina DN ,66 D (nerjavna) DN ,66 D Del. temp.: od 0 C do +200 C DN ,66 D Nazivni tlak: PN 40 DN ,66 D Pogoni za CV 340E na strani

134 Regulacijski ventili z motornimi pogoni Dodatki za regulacijske ventile Opis Cena Zaloga ACV 11 Spoj z notranjim navojem iz brona za ceno kontaktiraj ACV 12 Vreteno iz CrNi jekla IMI International ACV 13 ACV 14 ACV 15 ACV 16 Grelnik vretena Posebna prevleka z epoksi smolo FKM tesnjenje Izvedba brez tehničnih silikonov ACV 50 Ohišje s prirobnico z utorom glede na EN tip D ACV 51 Ohišje s prirobnico z luknjami glede na EN tip F ACV 52 Ohišje s prirobnico z luknjami glede na EN tip E ACV 53 Navojni sedež narejen iz , neutrjen ACV 54 Navojni sedež narejen iz , utrjen ACV 55 Ohišje sedeža SKWAM obdelano ACV 57 Telo in sedež vretena po EN sedežno prepuščanje IV-S1 L1 ( 0,0005% Kvs-vrednosti) ACV 58 Sedež z mehkim tesnjenjem po EN sedežno prepuščanje IV-G 1 (neprepustno tesnjenje) ACV 59 Perforiran sedež narejen iz , neutrjen ACV 60 Perforiran sedež narejen iz , utrjen ACV 61 ACV 62 ACV 64 ACV 65 Uravnotežen sedež Tesnilna puša Grelnik vretena Transformator za grelnik vretena ACV 66 tesnjenje vretena z nerjavnim jeklom za 216/316, 225/325, 240/340 S ACV 67 tesnjenje vretena z nerjavnim jeklom za ventile iz nerjavnega jekla 240/340 E ACV 69 ACV 70 ACV 71 ACV 72 Posebna prevleka z epoksi smolo Posebne Kvs vrednosti Izvedba brez tehničnih silikonov Izvedba brez olj in masti 126

135 Regulacijski ventili z motornimi pogoni Pogon za CV 216, 316 CV 225, 325 CV 240 S, 340 S CV 240 E, 340E Model Verzija Napetost Sila Vhodni Koda PG Cena Zaloga V kn signal MC 103/ ,0 3 točkovni; zvezni* ,27 D MC 103/ ,0 3 točkovni; zvezni* ,58 D MC 163/ ,6 3 točkovni; zvezni* ,51 D MC 163/ ,6 3 točkovni; zvezni* ,94 D MC 253/ ,5 3 točkovni; zvezni* ,02 D MC 253/ ,5 3 točkovni; zvezni* ,97 D MC 403/24 DN ,0 3 točkovni; zvezni* ,31 D DN ,0 3 točkovni; zvezni* ,31 D MC 403/230 DN ,0 3 točkovni; zvezni* ,55 D DN ,0 3 točkovni; zvezni* ,55 D MC 503/24 DN ,0 3 točkovni; zvezni* ,23 D DN ,0 3 točkovni; zvezni* ,23 D MC 503/230 DN ,0 3 točkovni; zvezni* ,24 D DN ,0 3 točkovni; zvezni* ,24 D MC 1003/24 DN ,0 3 točkovni; zvezni* ,75 D DN ,0 3 točkovni; zvezni* ,75 D DN ,0 3 točkovni; zvezni* ,75 D MC 1003/230 DN ,0 3 točkovni; zvezni* ,25 D DN ,0 3 točkovni; zvezni* ,25 D DN ,0 3 točkovni; zvezni* ,25 D MC 1503/24 DN ,0 3 točkovni; zvezni* ,75 D DN ,0 3 točkovni; zvezni* ,75 D MC 1503/230 DN ,0 3 točkovni; zvezni* ,25 D DN ,0 3 točkovni; zvezni* ,25 D Opomba: * zvezni signal: 0(2)-10V; 4(0)-20mA Vhodni signal za MC MC 1503 je prosto nastavljiv med: 3 točkovni in zvezni 0(2)-10V, 4(0)-20mA Dodatki za pogone tipa MC Opis Model Koda PG Cena Zaloga ACA 71 Pozicijsko stikalo (2 stikali) MC MC ,29 D ACA 72 MC MC ,73 D Zaščita IP 65 MC MC ,27 D ACA 76 MC MC ,96 D Izhodni signal: 0(4)-20 ma MC MC ,96 D 127

136 Regulacijske pipe s pogoni Opis D Kvs Koda PG Cena Zaloga GMMD Tro potna regulacijska pipa DN ,66 D Regulacija sistemov ogrevanja DN ,66 D in hlajenja DN ,93 D DN ,01 D DN ,95 D DN ,51 D Del. temp.: od 0 C do +110 C Nazivni tlak: PN 10 GMMV Štiri potna regulacijska pipa DN ,93 D Regulacija sistemov ogrevanja DN ,93 D in hlajenja DN ,01 D DN ,23 D DN ,08 D DN ,38 D Del. temp.: od 0 C do +110 C Nazivni tlak: PN 10 Model Napetost Moment Vhodni Koda PG Cena Zaloga V Nm signal Pogoni za GMMD - GMMV M točkovni ,61 D MC 106Y (2)-10V ,47 D M točkovni ,19 D Priključki Priključek tip 62 za MC106Y, M ,99 D Priključek tip 64 za MC106Y, M ,99 D Priključek tip 65 za MC106Y, M ,24 D Priključek za M125 za GMMD, GMMV na zahtevo Priključek za MC106Y, M106 za GMMD, GMMV ,70 D Tip 1 AEG / Kromschröder, Bico, Büche, Buderus, GRA, GEA-Happel, Honeywell, HORA, ISTA, IWJA, Jasta, Kieback & Peter, Klöckner, SBT (Landis&Staefa), LMT (Amix), Loell, Mühlenberg, Riccius&Sohn, Sarco, Sereg, Viessmann (DN32-DN50) in Wita ventili Tip 5 Billmann, Elesta, ESBE, Krona (Fa. Schacht & Co.) SBT (Landis & Staefa), Olymp, Ondal, Sauter Tip 62 ESBE-, Thermomix-, Pommerening tro potni Tip 64 Wita, Meibes, AEG / Kromschröder Minimix Tip 65 Centra DRK in ZRK 128

137 Zaporne lopute Opis Model Koda PG Cena Zaloga TA Xurox - Zaporne lopute Maks. tlak 16 bar Delovna temperatura od -20 C do +130 C. Dodatne izvedbe po naročilu. Medprirobnična PN 16 Ohišje: nodularna litina GGG50. Disk: nodularna litina GGG50. Tesnilo: EPDM HT. - z ročico DN 32/ H 17 75,51 A DN H 17 75,51 A DN H 17 88,80 A DN H 17 95,65 A DN H ,61 A DN H ,36 A DN H ,51 A DN H ,71 B DN H ,12 D DN H ,36 D DN na zahtevo - z reduktorjem DN H ,37 D DN H ,55 D DN H ,06 D DN H ,42 D DN H ,80 D DN H ,85 D DN H ,18 D DN H ,45 D DN H ,05 D DN na zahtevo Medprirobnična PN 16 Ohišje: nodularna litina GGG50. Disk: nerjaveče jeklo. Tesnilo: EPDM HT. - z ročico DN H 17 88,07 D DN H ,55 D DN H ,60 D DN H ,92 D DN H ,17 D DN H ,71 D DN H ,23 D DN H ,58 D DN H ,62 D DN na zahtevo - z reduktorjem DN H ,73 D DN H ,42 D DN H ,78 D DN H ,83 D DN H ,07 D DN H ,81 D DN H ,75 D DN H ,06 D DN H ,35 D DN na zahtevo 129

138 Zaporne lopute Opis Model Koda PG Cena Zaloga BTV - Zaporne lopute Ohišje: nodularna litina (EN-JS1050). Disk: nerjavno jeklo (BS S15, A351 CF8) Tesnilo: EPDM Delovna temperatura od -10 C do +120 C. Medprirobnična PN 16 - BTV 103WL - z ročico DN ,77 D DN ,53 D DN ,40 D DN ,60 D DN ,72 D DN ,90 D - BTV 103WG - z reduktorjem DN ,23 D DN ,96 D DN ,86 D DN ,06 D DN ,14 D DN ,33 D DN ,70 D DN ,05 D DN ,24 D DN na zahtevo Prirobnična PN 16 - BTV 103FL - z ročico DN ,89 D DN ,96 D DN ,40 D DN ,58 D DN ,58 D DN ,56 D - BTV 103FG - z reduktorjem DN ,32 D DN ,38 D DN ,87 D DN ,00 D DN ,05 D DN ,03 D DN ,63 D DN ,18 D DN ,37 D DN na zahtevo Prirobnična PN 25 - BTV 104FL - z ročico DN ,12 D DN ,28 D DN ,55 D DN ,34 D DN na zahtevo - BTV 104FG - z reduktorjem DN ,93 D DN ,72 D DN ,61 D DN ,12 D DN ,51 D DN ,64 D 130

139 Protipovratni ventili in lopute Čistilni kosi Opis Model Koda PG Cena Zaloga NRV 27 - Protipovratni ventil Ohišje: bron. Delovna temperatura od 0 C do +120 C. DN ,72 D Tesnila: PTFE DN ,45 D PN 16 DN ,62 D DN ,51 D DN ,57 D DN ,21 D NRV Protipovratna loputa Ohišje: siva litina DN ,86 D Delovna temperatura od -10 C do +120 C. DN ,43 D Tesnila: PTFE DN ,57 D PN 16 DN ,77 D DN ,01 D DN ,75 D DN ,04 D DN ,07 D DN ,13 D DN na zahtevo STR Čistilni kos Ohišje: medenina DN ,46 D Filter: nerjavno jeklo DN ,69 D Delovna temperatura od -20 C do +150 C. DN ,26 D Tesnila: PTFE DN ,68 D PN 16 DN ,59 D DN ,26 D STR Čistilni kos Ohišje: nodularna litina (EN-JS1050). DN ,54 D Filter: nerjavno jeklo DN ,06 D Delovna temperatura od -10 C do +120 C. DN ,74 D Tesnila: teflon/grafit DN ,93 D PN 16 DN ,08 D DN ,53 D Področje prostega pretoka: DN ,30 D DN 50-80: 33% DN ,54 D DN : 40% DN ,42 D DN na zahtevo Premer odprtin: DN 50-80: 1.5 mm DN : 3.0 mm 131

140 Zaporne lopute z motornimi pogoni Zaporne lopute DR z motornimi pogoni Opis Model Pogon Hitrost Tlak zapir. Koda PG Cena Zaloga s/90 bar DR 6/16 Zaporna loputa z motornim pogonom Regulacijska in zaporna funkcija Puščanje v zaprti poziciji 0,5% Kv vrednosti Material ohišja: siva litina EN-JL 1040 Material naseda: siva litina EN-JL 1040 Material diska: Bron CC491C Kompleti z motornimi pogoni M DN 25 M ,57 D M 135 I ,26 D M 135 II ,12 D M ,84 D DN 32 M ,32 D M 135 I ,10 D M 135 II ,96 D M ,64 D DN 40 M ,84 D M 135 I ,63 D M 135 II ,56 D M ,25 D DN 50 M ,85 D M 135 I ,55 D M 135 II ,50 D M ,18 D DN 65 M ,33 D M 135 I ,20 D M 135 II 70 3, ,06 D M ,73 D M 150 I ,76 D M 150 II ,16 D DN 80 M , ,97 D M 135 I 130 5, ,68 D M 135 II ,62 D M , ,30 D M 150 I 130 8, ,25 D M 150 II ,71 D DN 100 M ,34 D M 135 I ,14 D M 135 II 70 0, ,03 D M , ,76 D M 150 I 130 4, ,65 D M 150 II 70 3, ,13 D DN 125 M 135 I 130 1, ,47 D M 135 II ,33 D M , ,10 D M 150 I 130 2, ,99 D M 150 II 70 1, ,47 D DN 150 M 135 I 130 0, ,72 D M 135 II ,67 D M , ,39 D Za podatke o pogonih M 150 I 130 1, ,40 D glej stran 136 M 150 II ,80 D DN 200 M 135 I 130 0, ,68 D Delovna temperatura M 135 II ,62 D od 0 C do 110 C. M , ,38 D Maks. tlak 6-16 bar M 150 I 130 0, ,35 D (Za PN6 navedite pri naročilu!) M 150 II 70 0, ,73 D 132

141 Zaporne lopute z motornimi pogoni Opis Model Pogon Hitrost Tlak zapir. Koda PG Cena Zaloga s/90 bar DRP 6/16 Zaporna loputa z motornim pogonom Regulacijska in zaporna funkcija Puščanje v zaprti poziciji 0,05% Kv vrednosti Material ohišja: siva litina EN-JL 1040 Material naseda: PTFE Material diska: Bron CC491C Kompleti z motornimi pogoni M DN 25 M ,43 D M 135 I ,12 D M 135 II ,02 D M ,70 D DN 32 M ,06 D M 135 I ,76 D M 135 II ,72 D M ,39 D DN 40 M ,55 D M 135 I ,25 D M 135 II ,20 D M ,88 D DN 50 M ,24 D M 135 I ,94 D M 135 II ,89 D M ,65 D DN 65 M ,81 D M 135 I ,52 D M 135 II 70 3, ,46 D M ,17 D M 150 I ,11 D M 150 II ,58 D DN 80 M , ,90 D M 135 I 130 5, ,68 D M 135 II ,47 D M , ,30 D M 150 I 130 8, ,20 D M 150 II ,64 D DN 100 M ,78 D M 135 I ,49 D M 135 II 70 0, ,43 D M , ,10 D M 150 I 130 4, ,06 D M 150 II 70 3, ,57 D DN 125 M 135 I 130 1, ,11 D M 135 II ,97 D M , ,83 D M 150 I 130 2, ,72 D M 150 II 70 1, ,15 D DN 150 M 135 I 130 0, ,70 D M 135 II ,65 D M , ,33 D Za podatke o pogonih M 150 I 130 1, ,27 D glej stran 136 M 150 II ,83 D DN 200 M 135 I 130 0, ,15 D Delovna temperatura M 135 II ,01 D od 0 C do 110 C. M , ,86 D Maks. tlak 6-16 bar M 150 I 130 0, ,76 D (Za PN6 navedite pri naročilu!) M 150 II 70 0, ,18 D 133

142 Zaporne lopute z motornimi pogoni Opis Model Pogon Hitrost Tlak zapir. Koda PG Cena Zaloga s/90 bar DR 16 EVS Zaporna loputa z motornim pogonom Regulacijska in zaporna funkcija Popolno tesnjenje Material ohišja: siva litina EN-JL 1040 Material naseda: EPDM Material diska: CrNi jeklo Kompleti z motornimi pogoni M DN 25 M ,41 D M 135 I ,03 D M 135 II ,94 D M ,33 D DN 32 M ,10 D M 135 I ,83 D M 135 II ,70 D M ,06 D DN 40 M ,64 D M 135 I ,35 D M 135 II ,30 D M ,70 D DN 50 M ,25 D M 135 I ,95 D M 135 II ,82 D M ,30 D DN 65 M ,14 D M 135 I ,75 D M 135 II ,70 D M ,09 D M 150 I ,92 D M 150 II ,43 D DN 80 M ,90 D M 135 I ,52 D M 135 II ,39 D M ,86 D M 150 I ,80 D M 150 II ,18 D DN 100 M ,15 D M 135 I ,93 D M 135 II ,80 D M ,19 D M 150 I ,14 D M 150 II ,52 D M 180 I ,91 D M 180 II ,98 D DN 125 M ,55 D M 150 I ,50 D M 150 II 70 2, ,88 D Za podatke o pogonih M 180 I ,30 D glej stran 136 M 180 II ,37 D DN 150 M ,05 D M 150 I ,45 D M 150 II 70 2, ,86 D Delovna temperatura M 180 I ,25 D od -10 C do 110 C. M 180 II ,24 D Maks. tlak 6-16 bar (Za PN6 navedite pri naročilu!) DN 200 M 180 I ,60 D M 180 II ,68 D 134

143 Zaporne lopute z motornimi pogoni Opis Model Pogon Hitrost Tlak zapir. Koda PG Cena Zaloga s/90 bar DR 16 EVSA Zaporna loputa z motornim pogonom Zaporna funkcija Material ohišja: siva litina EN-JL 1040 Material naseda: EPDM Material diska: CrNi jeklo Kompleti z motornimi pogoni PN DN 50 OA ,45 D DN 65 OA ,48 D DN 80 OA ,87 D DN 100 OA ,81 D DN 125 OA ,45 D DN 150 OA ,84 D Za podatke o pogonih glej stran 136 DN 150 AS ,98 D DN 200 AS ,02 D Delovna temperatura DN 250 ASP ,33 D od -10 C do 110 C. DN 300 AS ,47 D (Za PN6 navedite pri naročilu!) DN 350 AS ,53 D DN 400 AS ,05 D DR 16 EVSR Zaporna loputa z motornim pogonom Regulacijska funkcija Material ohišja: siva litina EN-JL 1040 Material naseda: EPDM Material diska: CrNi jeklo Kompleti z motornimi pogoni PN DN 50 OAP ,05 D DN 65 OAP ,66 D DN 80 OAP ,87 D DN 100 OAP ,81 D DN 125 OAP ,04 D DN 150 OAP ,44 D Za podatke o pogonih DN 150 ASP ,02 D glej stran 136 DN 200 ASP ,45 D DN 250 ASP ,02 D Delovna temperatura DN 300 AS ,07 D od -10 C do 110 C. DN 350 AS ,93 D Maks. tlak 6-16 bar DN 400 AS ,89 D (Za PN6 navedite pri naročilu!) 135

144 Zaporne lopute z motornimi pogoni Opis Model Čas Napajanje Nazivni Vhodni Koda PG Cena Zaloga zapiranja navor signal s/90 (Nm) Motorni pogoni za DR 6/16 DRP 6/16 DR 16 EVS Vsi pogoni IP 54 M VAC 25 3-točkovni ,19 D M 135 I VAC 35 3-točkovni ,41 D M 135 II VAC 15 3-točkovni ,41 D M VAC 50 3-točkovni ,83 D M 150 I VAC 50 3-točkovni ,91 D M 150 II VAC 40 3-točkovni ,91 D M 180 I samo za VAC 80 3-točkovni ,50 D M 180 II ESV VAC 80 3-točkovni ,50 D Motorni pogoni za DR 16 EVSA Vsi pogoni IP 67 OA6 DN VAC 63 3-točkovni ,94 D DN VAC 63 3-točkovni ,94 D OA VAC 80 3-točkovni ,81 D AS VAC točkovni ,88 D ASP25 30s VAC točkovni ,88 D AS50 30s VAC točkovni ,64 D Motorni pogoni za DR 16 EVSR Vsi pogoni IP 67 OAP8 DN VAC 80 3-točkovni ,97 D DN VAC 80 3-točkovni ,97 D DN VAC 80 3-točkovni ,97 D ASP25 60s DN VAC točkovni ,41 D DN VAC 80 3-točkovni ,41 D AS50 60s VAC točkovni ,93 D 136

145 Zaporne lopute z motornimi pogoni Opis Model Koda PG Cena Zaloga Dodatki za pogone tipa OA6 - AS50 Napetost / frekvenca ACA ,29 D Tropska verzija ACA ,22 D Nizkotemperaturna verzija do -45 C ACA ,54 D Dodatno končno stikalo ACA ,30 D Potenciometer 100, 200 ali 1000 Ohm ACA ,02 D Grelnik ACA ,87 D Dodatki za pogone tipa M ACA 30 M ,30 D Napetost 24 VAC M ,29 D M ,29 D M ,37 D M ,29 D M ,37 D ACA 32 M ,75 D 2 pozicijski stikali, M ,75 D zvezno nastavljivi M ,75 D M ,75 D M ,75 D ACA 33 M ,25 D potenciometer z nastavkom M ,75 D 200 Ohm - 1, 10 kohm M ,75 D M ,75 D M ,75 D ACA 35 M ,17 D zaščita IP 65 M ,17 D M ,17 D M ,17 D ACA 38 M ,35 D grelnik M ,35 D 24, 115, 230 VAC, 50/60 Hz M ,35 D M ,79 D 137

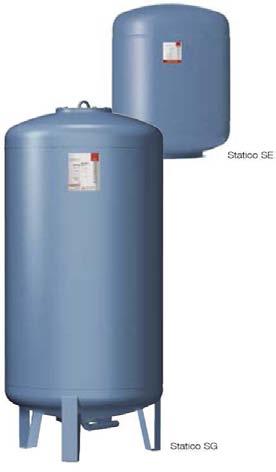

146 Vzdrževanje tlaka Statico - raztezne posode s fiksno zračno blazino Statico Raztezna posoda s fiksno zračno blazino Ogrevanje, solarni in hladilni vodni sistemi Pregled lastnosti Statico posod: - airproof blazina iz butila po DIN 4807 T3 - jeklena, varjena barva berilij - CE-overjeno skladno s PED/DEP 97/23/EC - 5-letna garancija za posodo - dodatki proti zmrzovanju do 50% - največja dovoljena temperatura TS 120 C - največja dovoljena temp. blazine TB 70 C Nazivni volumen Model Koda PG Cena Zaloga VN (litri) 3 bar Statico SD 8 SD ,10 C Raztezna posoda 12 SD ,93 C s fiksno zračno blazino 18 SD ,98 C 25 SD ,85 C 35 SD ,41 C 50 SD ,55 C 80 SD ,26 C 10 bar 8 SD ,03 C 12 SD ,53 C - oblika diska 18 SD ,41 C - konzola za obešanje 25 SD ,14 C - vgradnja z zgornjo ali s spodnjo priključitvijo 35 SD ,74 C od 80 litrov s spodnjo priključitvijo 50 SD ,38 C (VN 8-12: R 1/2; VN 18-80: R 3/4) 80 SD ,05 C Statico SE 3 bar Raztezna posoda 120 SE ,41 C s fiksno zračno blazino 180 SE ,14 C - vitka oblika valja - podnožje za pokončno vgradnjo in preprost transport - vgradnja s spodnjo priključitvijo (R 3/4) KAH zaporna pipa za Statico SD in SE za posode l KAH ,82 C 138

147 Vzdrževanje tlaka Statico - raztezne posode s fiksno zračno blazino Nazivni volumen Model Koda PG Cena Zaloga VN (litri) Statico SU 140 SU ,29 C Raztezna posoda 200 SU ,02 C s fiksno zračno blazino 300 SU ,72 C bar SU ,05 C SU ,04 C SU ,91 C SU ,76 C 6 bar SU ,67 C SU ,88 C SU ,71 C SU ,25 C SU ,57 C SU ,76 C SU ,95 C 10 bar - vitka oblika valja 140 SU ,50 C - podnožje za pokončno vgradnjo in 200 SU ,37 C preprost transport 300 SU ,02 C - endoskopska revizijska odprtina za notranjo 400 SU ,90 C kontrolo nad 1,000 bar x litri 500 SU ,95 C - vgradnja s spodnjo priključitvijo (R 3/4) 600 SU ,09 C 6 bar Statico SG 1000 SG ,79 D Raztezna posoda 1500 SG ,82 D s fiksno zračno blazino 2000 SG ,07 D 3000 SG ,99 D 4000 SG ,05 D 5000 SG ,43 D 10 bar 1000 SG ,34 D - vitka oblika valja 1500 SG ,88 D - podnožje za pokončno vgradnjo 2000 SG ,51 D - dve odprtini s prirobnicama za 3000 SG ,98 D notranjo kontrolo 4000 SG ,06 D - vgradnja s spodnjo priključitvijo (R 6/4) 5000 SG ,80 D KAH zaporna pipa za Statico SU KAH ,82 C za Statico SG KAH ,82 C 139

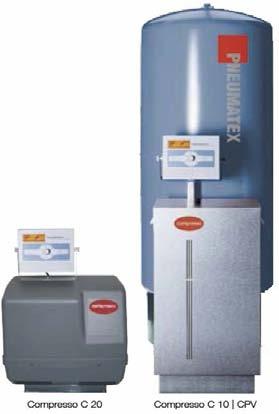

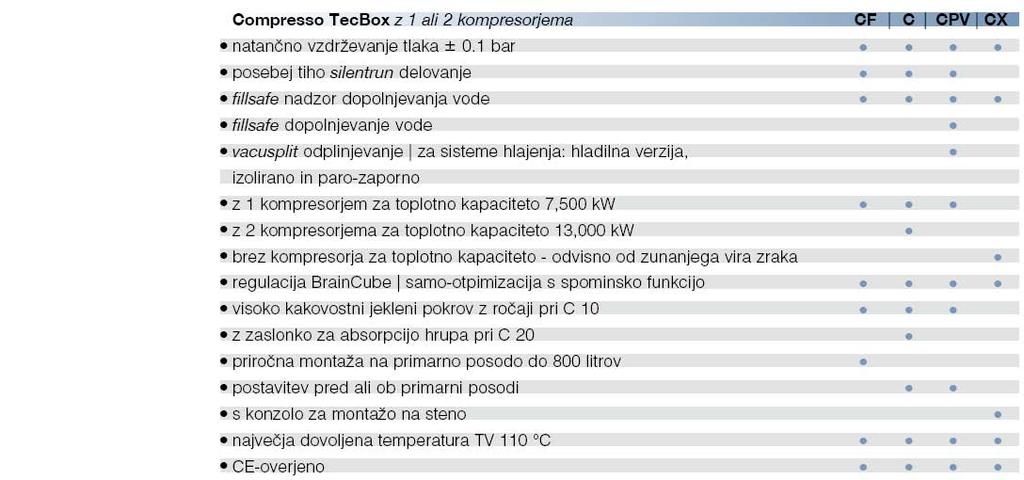

148 Vzdrževanje tlaka Compresso - vzdrževanje tlaka s kompresorji Compresso Natančno vzdrževanje tlaka ± 0.1 bar s kompresorji Ogrevanje, solarni in hladilni vodni sistemi Compresso = TecBox hidravlična in regulacijska enota + Primarna posoda (+ Sekundarna posoda) Pregled lastnosti Compresso TecBox: Pregled lastnosti Compresso posod: - airproof blazina iz butila po DIN 4807 T3 - blazina se odzrači zgoraj, odvod kondenza spodaj - jeklena, varjena barva berilij - CE-overjeno skladno s PED/DEP 97/23/EC - 5-letna garancija za posodo - dodatki proti zmrzovanju do 50% - največja dovoljena temperatura TS 120 C - največja dovoljena temp. blazine TB 70 C - primarna posoda vključuje fleksibilno cev za povezavo na vodni strani - primarna posoda vključuje podnožje s senzorjem za merjenje količine vode Compresso TecBox Maks. dopustni Model Koda PG Cena Zaloga tlak PS (bar) Compresso C 10.1 F TecBox 3 C F ,01 D silentrun vdrževanje tlaka 3,75 C ,75 F ,01 D 4,2 C ,2 F ,01 D 5 C F ,01 D 6 C F ,01 D 140

149 Vzdrževanje tlaka Compresso - vzdrževanje tlaka s kompresorji Maks. dopustni Model Koda PG Cena Zaloga tlak PS (bar) Compresso C 10.1 TecBox 3 C ,09 D silentrun vdrževanje tlaka 3,75 C , ,09 D 4,2 C , ,09 D 5 C ,09 D 6 C ,09 D Compresso CPV CPV ,75 D TecBox 3,75 CPV , ,75 D silentrun vdrževanje tlaka, 4,2 CPV , ,75 D vacusplit odplinjevanje, 5 CPV ,75 D fillsafe dopolnjevanje vode verzija za hlajenje, izolirano in parozaporno 3 CPV C ,87 D 3,75 CPV ,75 C ,87 D 4,2 CPV ,2 C ,87 D 5 CPV C ,87 D Compresso C 20.1 TecBox 6 C ,36 D silentrun vdrževanje tlaka 10 C ,36 D Compresso C 10.2 TecBox 3 C ,08 D silentrun vdrževanje tlaka 3,75 C , ,08 D 4,2 C , ,08 D 5 C ,08 D 6 C ,08 D Compresso C 20.2 TecBox 6 C ,54 D silentrun vdrževanje tlaka 10 C ,54 D Compresso CX TecBox 6 CX ,65 D vdrževanje tlaka 10 CX ,65 D 16 CX ,65 D 141

150 Vzdrževanje tlaka Compresso - vzdrževanje tlaka s kompresorji Compresso primarne posode Compresso CU Nazivni volumen Model Koda PG Cena Zaloga VN (litri) Primarna posoda 200 CU ,76 D 6 bar 300 CU ,71 D 400 CU ,95 D 500 CU ,59 D 600 CU ,09 D 800 CU ,48 D Za sekundarne posode kontaktiraj IMI International! KAH zaporna pipa za Compresso CU KAH ,06 C Compresso CG 6 bar Primarna posoda 300 CG ,09 D 500 CG ,76 D 700 CG ,12 D 1000 CG ,31 D 1500 CG ,34 D 2000 CG ,58 D 3000 CG ,51 D 4000 CG ,57 D 5000 CG ,95 D 10 bar 300 CG ,60 D 500 CG ,95 D 700 CG ,98 D 1000 CG ,85 D 1500 CG ,39 D 2000 CG ,02 D 3000 CG ,49 D 4000 CG ,58 D 5000 CG ,31 D Za sekundarne posode kontaktiraj IMI International! KAH zaporna pipa za Compresso CG ( l) KAH ,06 C za Compresso CG ( l) KAH ,82 C 142

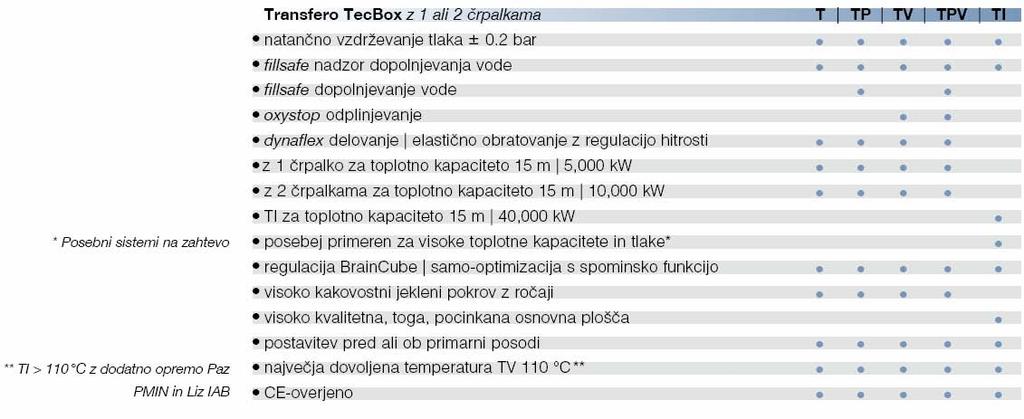

151 Vzdrževanje tlaka Transfero - vzdrževanje tlaka s črpalkami Transfero Natančno vzdrževanje tlaka ± 0.2 bar s črpalkami Ogrevanje, solarni in hladilni vodni sistemi Transfero = TecBox hidravlična in regulacijska enota + Primarna posoda (+ Sekundarna posoda) Pregled lastnosti Transfero TecBox: Pregled lastnosti Compresso posod: - airproof blazina iz butila po DIN 4807 T3 - blazina se odzrači zgoraj, odvod kondenza spodaj - jeklena, varjena barva berilij - CE-overjeno skladno s PED/DEP 97/23/EC - 5-letna garancija za posodo - dodatki proti zmrzovanju do 50% - največja dovoljena temperatura TS 120 C - največja dovoljena temp. blazine TB 70 C - primarna posoda vključuje fleksibilno cev za povezavo na vodni strani - primarna posoda vključuje podnožje s senzorjem za merjenje količine vode Transfero TecBox Maks. dopustni Model Koda PG Cena Zaloga tlak PS (bar) Transfero T.1 TecBox 8 T ,91 D dynaflex vdrževanje tlaka 8 T ,83 D 10 T ,62 D 10 T ,55 D 143

152 Vzdrževanje tlaka Transfero - vzdrževanje tlaka s črpalkami Maks. dopustni Model Koda PG Cena Zaloga tlak PS (bar) Transfero TP.1 TecBox 8 TP ,72 D dynaflex vdrževanje tlaka, 8 TP ,64 D fillsafe dopolnjevanje vode 10 TP ,44 D 10 TP ,36 D Transfero TV.1 TecBox 8 TV ,23 D dynaflex vdrževanje tlaka, 8 TV ,16 D oxystop odplinjevanje vode 10 TV ,95 D 10 TV ,88 D Transfero TPV.1 TecBox 8 TPV ,91 D dynaflex vdrževanje tlaka, 8 TPV ,71 D oxystop odplinjevanje vode, 10 TPV ,63 D fillsafe dopolnjevanje vode 10 TPV ,42 D Transfero T.2 TecBox 8 T ,04 D dynaflex vdrževanje tlaka 8 T ,75 D 10 T ,47 D 10 T ,19 D Transfero TP.2 TecBox 8 TP ,72 D dynaflex vdrževanje tlaka, 8 TP ,57 D fillsafe dopolnjevanje vode 10 TP ,28 D 10 TP ,00 D Transfero TV.2 TecBox 8 TV ,36 D dynaflex vdrževanje tlaka, 8 TV ,08 D oxystop odplinjevanje vode 10 TV ,80 D 10 TV ,52 D 144

153 Vzdrževanje tlaka Transfero - vzdrževanje tlaka s črpalkami Maks. dopustni Model Koda PG Cena Zaloga tlak PS (bar) Transfero TPV.2 TecBox 8 TPV ,04 D dynaflex vdrževanje tlaka, 8 TPV ,76 D oxystop odplinjevanje vode, 10 TPV ,48 D fillsafe dopolnjevanje vode 10 TPV ,20 D Transfero primarne posode Nazivni volumen Model Koda PG Cena Zaloga VN (litri) Transfero TU 2 bar Primarna posoda 200 TU ,18 D 300 TU ,68 D 400 TU ,13 D 500 TU ,28 D 600 TU ,57 D 800 TU ,27 D Za sekundarne posode kontaktiraj IMI International! Transfero TG 2 bar Primarna posoda 1000 TG ,15 D 1500 TG ,17 D 2000 TG ,42 D 3000 TG ,35 D 4000 TG ,40 D 5000 TG ,78 D Za sekundarne posode kontaktiraj IMI International! Transfero TI za visoke kapacitete in tlake na zahtevo 145

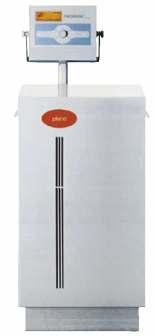

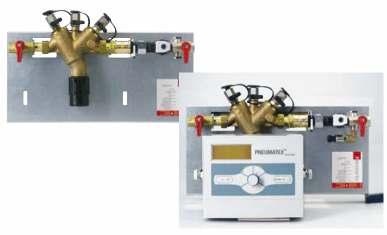

154 Vzdrževanje tlaka Pleno - naprave za dopolnjevanje vode Pleno Naprava za nadzor tlaka in dopolnjevanje vode Ogrevanje, solarni in hladilni vodni sistemi Maks. dopustni Model Koda PG Cena Zaloga tlak PS (bar) Pleno P Hidravlična enota 10 P ,99 D Dopolnjevanje vode - dopolnjevanje vode brez črpalke - zunanje krmiljenje iz naprave za vzdrževanje tlaka ali naprave za odplinjevanje - s števcem vode in zaščito pred povratnim tokom tip BA EN 1717 DVGW, SVGW, KIWA in CSTB testirano - z držali za vgradnjo na steno Pleno PI TecBox 10 PI ,11 D Dopolnjevanje vode - fillsafe dopolnjevanje vode brez črpalke - delovanje odvisno od tlaka za raztezne posode - regulacija BrainCube samo-optimizacija - s števcem vode in zaščito pred povratnim tokom tip BA EN 1717 DVGW, SVGW, KIWA in CSTB testirano - z držali za vgradnjo na steno Pleno PI 9.1 TecBox 10 PI ,74 D Dopolnjevanje vode - fillsafe dopolnjevanje vode z 1 črpalko - delovanje odvisno od tlaka za raztezne posode in od nivoja vode za naprave za vzdrževanje tlaka - regulacija BrainCube samo-optimizacija - s števcem vode in vmesno posodo tip AB EN 1717 SVGW testirano - visoko kakovostni kovinski pokrov - z držali za vgradnjo na steno Pleno PI 6.1, PI 6.2 TecBox 10 PI ,70 D Dopolnjevanje vode 10 PI ,11 D - PI 6.1 fillsafe dopolnjevanje vode z 1 črpalko PI 6.2 fillsafe dopolnjevanje vode z 2 črpalkama - delovanje odvisno od tlaka za raztezne posode in od nivoja vode za naprave za vzdrževanje tlaka - regulacija BrainCube samo-optimizacija - s števcem vode in vmesno posodo tip AB EN 1717 SVGW testirano - visoko kakovostni kovinski pokrov z ročaji - z držali za vgradnjo na steno 146

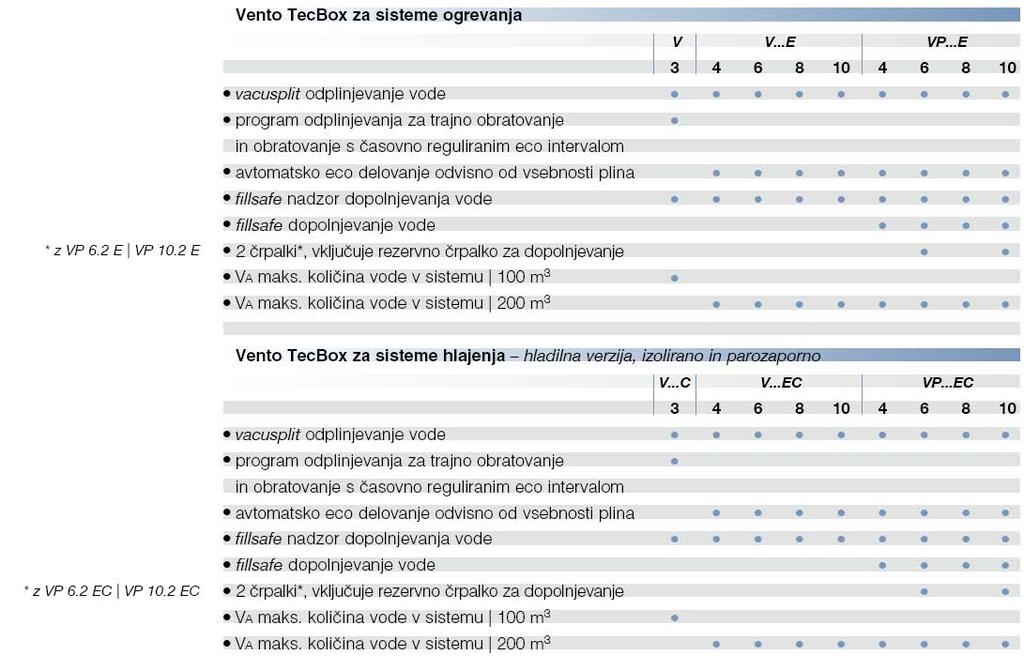

155 Zagotavljanje kakovosti vode Vento - naprave za odplinjevanje vode Vento Odplinjevanje vode po vacusplit postopku Ogrevanje, solarni in hladilni vodni sistemi Pregled lastnosti Vento: Maks. dopustni Model Koda PG Cena Zaloga tlak PS (bar) Vento V.1 8 V ,48 D Vento V.1 E TecBox 8 V 4.1 E ,87 D - vacusplit odplinjevanje vode 8 V 6.1 E ,53 D 10 V 8.1 E ,32 D 10 V 10.1 E ,98 D Vento V.1 C 8 V 3.1 C ,14 D Vento V.1 EC TecBox 8 V 4.1 EC ,53 D - vacusplit odplinjevanje vode 8 V 6.1 EC ,19 D - za hlajenje 10 V 8.1 EC ,84 D 10 V 10.1 EC ,63 D 147

156 Zagotavljanje kakovosti vode Vento - naprave za odplinjevanje vode Maks. dopustni Model Koda PG Cena Zaloga tlak PS (bar) Vento VP.1 E 8 VP 4.1 E ,68 D TecBox 8 VP 6.1 E ,34 D - vacusplit odplinjevanje vode 10 VP 8.1 E ,00 D - fillsafe dopolnjevanje vode 10 VP 10.1 E ,79 D Vento VP.1 EC 8 VP 4.1 EC ,21 D TecBox 8 VP 6.1 EC ,00 D - vacusplit odplinjevanje vode 10 VP 8.1 EC ,65 D - fillsafe dopolnjevanje vode 10 VP 10.1 EC ,31 D - za hlajenje Vento VP.2 E TecBox 8 VP 6.2 E ,24 D - vacusplit odplinjevanje vode 10 VP 10.2 E ,30 D - fillsafe dopolnjevanje vode Vento VP.2 EC TecBox 8 VP 6.2 EC ,36 D - vacusplit odplinjevanje vode 10 VP 10.2 EC ,56 D - fillsafe dopolnjevanje vode - za hlajenje 148

157 Zagotavljanje kakovosti vode Zeparo - izločevalniki : odstranjevanje zraka in nečistoč Zeparo Izločevalniki - odstranjevanje zraka in nečistoč Ogrevanje, solarni in hladilni vodni sistemi Pregled programa Zeparo: Dimenzija Model Koda PG Cena Zaloga verzija Top Zeparo ZUT, ZUTS 15 ZUT ,45 D Avtomatski odzračevalnik 20 ZUT ,02 D - leakfree varnostni paket 25 ZUT ,68 D - notranji navoj verzija Solar 15 ZUTS ,99 D Zeparo ZUTX verzija Top Avtomatski odzračevalnik 25 ZUTX ,51 D - extra - z izpustom - leakfree varnostni paket - zunanji navoj verzija Purge Zeparo ZUP, ZUPW 10 ZUP ,15 D Avtomatski odzračevalnik - leakfree varnostni paket verzija Purge, bele barve - zunanji navoj 10 ZUPW ,13 D 149

158 Zagotavljanje kakovosti vode Zeparo - izločevalniki : odstranjevanje zraka in nečistoč Dimenzija Model Koda PG Cena Zaloga verzija Vent Zeparo ZUV, ZUVS G 3/4 ZUV ,24 D Izločevalnik 22 mm ZUV ,79 D - leakfree varnostni paket G 1 ZUV ,45 D - helistill izločevalnik G 11/4 ZUV ,18 D - notranji navoj ali zatezni spoj (22 mm) G 11/2 ZUV ,31 D - horizontalna vgradnja - verzija Vent = za mikro mehurčke verzija Vent, Solar G 3/4 ZUVS ,49 D 22 mm ZUVS ,27 D G 1 ZUVS ,32 D G 11/4 ZUVS ,21 D G 11/2 ZUVS ,32 D verzija Vent Zeparo ZUVL, ZUVLS Rp 3/4 ZUVL ,20 D Izločevalnik 22 mm ZUVL ,87 D - leakfree varnostni paket Rp 1 ZUVL ,67 D - helistill izločevalnik - notranji navoj ali zatezni spoj (22 mm) verzija Vent, Solar - vertikalna vgradnja Rp 3/4 ZUVS ,38 D - verzija Vent = za mikro mehurčke 22 mm ZUVS ,21 D Rp 1 ZUVS ,00 D Zeparo ZUD verzija Dirt Izločevalnik G 3/4 ZUD ,70 D - leakfree varnostni paket 22 mm ZUD ,14 D - helistill izločevalnik G 1 ZUD ,56 D - notranji navoj ali zatezni spoj (22 mm) G 11/4 ZUD ,44 D - horizontalna vgradnja G 11/2 ZUD ,96 D - verzija Dirt = za delce nečistoč Zeparo ZUDL verzija Dirt Izločevalnik Rp 3/4 ZUDL ,65 D - leakfree varnostni paket 22 mm ZUDL ,44 D - helistill izločevalnik Rp 1 ZUDL ,23 D - notranji navoj ali zatezni spoj (22 mm) - vertikalna vgradnja - verzija Dirt = za delce nečistoč 150

159 Zagotavljanje kakovosti vode Zeparo - izločevalniki : odstranjevanje zraka in nečistoč Zeparo ZUM Dimenzija Model Koda PG Cena Zaloga verzija Dirt, z magnetnim delovanjem Izločevalnik G 3/4 ZUM ,16 D - leakfree varnostni paket 22 mm ZUM ,60 D - helistill izločevalnik G 1 ZUM ,01 D - notranji navoj ali zatezni spoj (22 mm) G 11/4 ZUM ,89 D - horizontalna vgradnja G 11/2 ZUM ,41 D - verzija Dirt = za delce nečistoč Zeparo ZUML verzija Dirt, z magnetnim delovanjem Izločevalnik Rp 3/4 ZUML ,10 D - leakfree varnostni paket 22 mm ZUML ,89 D - helistill izločevalnik Rp 1 ZUML ,06 D - notranji navoj ali zatezni spoj (22 mm) - vertikalna vgradnja - verzija Dirt = za delce nečistoč Zeparo ZUK, ZUKM verzija Kombi Izločevalnik G 3/4 ZUK ,72 D - leakfree varnostni paket 22 mm ZUK ,40 D - helistill izločevalnik G 1 ZUK ,93 D - notranji navoj ali zatezni spoj (22 mm) G 11/4 ZUK ,53 D - horizontalna vgradnja G 11/2 ZUK ,66 D - verzija Kombi = za mikro mehurčke in delce nečistoč verzija Kombi, z magnetnim delovanjem G 3/4 ZUKM ,55 D 22 mm ZUKM ,23 D G 1 ZUKM ,89 D G 11/4 ZUKM ,62 D G 11/2 ZUKM ,62 D Zeparo ZUC, ZUCM verzija Collect Hidravlična kretnica G 3/4 ZUC ,03 D - leakfree varnostni paket 22 mm ZUC ,14 D - helistill izločevalnik G 1 ZUC ,45 D - notranji navoj ali zatezni spoj (22 mm) G 11/4 ZUC ,79 D - horizontalna vgradnja G 11/2 ZUC ,91 D - verzija Collect = za mikro mehurčke in delce nečistoč verzija Collect, z magnetnim delovanjem G 3/4 ZUCM ,86 D 22 mm ZUCM ,97 D G 1 ZUCM ,41 D G 11/4 ZUCM ,62 D G 11/2 ZUCM ,75 D 151

160 Zagotavljanje kakovosti vode Zeparo - izločevalniki : odstranjevanje zraka in nečistoč Dimenzija Model Koda PG Cena Zaloga Zeparo ZIO... F verzija Omni Izločevalnik - Industrijski tip 50 ZIO 50 F ,62 D - leakfree varnostni paket 65 ZIO 65 F ,78 D - helistill izločevalnik 80 ZIO 80 F ,87 D - priključek s prirobnicami PN ZIO 100 F ,31 D - horizontalna vgradnja 125 ZIO 125 F ,63 D - verzija Omni = za mikro mehurčke ali 150 ZIO 150 F ,10 D delce nečistoč (odvisno od vgradnje) 200 ZIO 200 F ,99 D - opcija: dodatni Magnet Zeparo ZIMA 250 ZIO 250 F ,63 D za boljše izločanje magnetita (stran 153) 300 ZIO 300 F ,31 D Izločevalnik za mikro mehurčke Izločevalnik za nečistoče Zeparo ZIO... S verzija Omni Izločevalnik - Industrijski tip 50 ZIO 50 S ,86 D - leakfree varnostni paket 65 ZIO 65 S ,02 D - helistill izločevalnik 80 ZIO 80 S ,67 D - varilni priključek 100 ZIO 100 S ,98 D - horizontalna vgradnja 125 ZIO 125 S ,14 D - verzija Omni = za mikro mehurčke ali 150 ZIO 150 S ,14 D delce nečistoč (odvisno od vgradnje) 200 ZIO 200 S ,45 D - opcija: dodatni Magnet Zeparo ZIMA 250 ZIO 250 S ,17 D za boljše izločanje magnetita (stran 153) 300 ZIO 300 S ,08 D Izločevalnik za mikro mehurčke Izločevalnik za nečistoče Zeparo ZIK... F verzija Kombi Izločevalnik - Industrijski tip 50 ZIK 50 F ,27 D - leakfree varnostni paket 65 ZIK 65 F ,43 D - helistill izločevalnik 80 ZIK 80 F ,80 D - priključek s prirobnicami PN ZIK 100 F ,12 D - horizontalna vgradnja 125 ZIK 125 F ,48 D - verzija Kombi = za mikro mehurčke in 150 ZIK 150 F ,21 D delce nečistoč 200 ZIK 200 F ,09 D - opcija: dodatni Magnet Zeparo ZIMA 250 ZIK 250 F ,59 D za boljše izločanje magnetita (stran 153) 300 ZIK 300 F ,90 D 152

161 Zagotavljanje kakovosti vode Zeparo - izločevalniki : odstranjevanje zraka in nečistoč Dimenzija Model Koda PG Cena Zaloga Zeparo ZIO... S verzija Kombi Izločevalnik - Industrijski tip 50 ZIK 50 S ,94 D - leakfree varnostni paket 65 ZIK 65 S ,22 D - helistill izločevalnik 80 ZIK 80 S ,47 D - varilni priključek 100 ZIK 100 S ,92 D - horizontalna vgradnja 125 ZIK 125 S ,83 D - verzija Kombi = za mikro mehurčke in 150 ZIK 150 S ,99 D delce nečistoč 200 ZIK 200 S ,68 D - opcija: dodatni Magnet Zeparo ZIMA 250 ZIK 250 S ,29 D za boljše izločanje magnetita (stran 153) 300 ZIK 300 S ,29 D Na voljo je tudi Zeparo ZEK F in ZEK S Izločevalnik - podaljšan tip z možnostjo demontaže helistill izločevalnika spodaj ali zgoraj - na zahtevo Dodatki za Zeparo Model Koda PG Cena Zaloga Zeparo ZIMA Magnet ZIMA ,74 D - za naknadno vgradnjo na Zeparo ZI in ZE ZIMA ,02 D - T-kos s paličastim magnetom v potopnem tulcu ZIMA ,27 D za boljše izločanje magnetita ZIMA ,53 D Zeparo ZHI za Zeparo ZIO...F ZIO...S Toplotna izolacija ZHI 50/65 ZIO ,37 D - kamena volna, 2-delni pocinkan jekleni ZHI 80/100 ZIO ,20 D pločevinast ovoj, enostavna montaža s spojkami ZHI 125/150 ZIO ,85 D ZHI 200 ZIO ,04 D ZHI 250 ZIO ,48 D ZHI 300 ZIO ,17 D za Zeparo ZIK...F ZIK...S ZHI 50/65 ZIK ,23 D ZHI 80/100 ZIK ,65 D ZHI 125/150 ZIK ,87 D ZHI 200 ZIK ,49 D ZHI 250 ZIK ,98 D ZHI 300 ZIK ,59 D 153

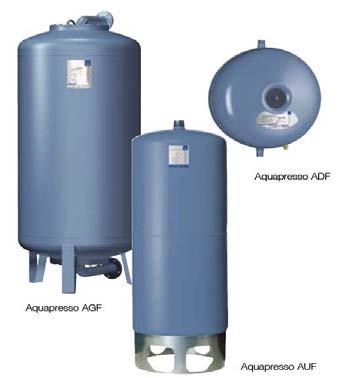

162 Uravnavanje tlaka v sistemih pitne vode Aquapresso - raztezne posode s fiksno zračno blazino Aquapresso Raztezna posoda s fiksno zračno blazino Sistemi pitne vode Pregled lastnosti Aquapresso posod: - airproof blazina iz butila po DIN 4807 T3 - jeklena, varjena barva berilij - overjeno skladno s SVGW ACS PZH - vsi kovinski deli v stiku z vodo so iz nerjavnega jekla - največja dovoljena temperatura TS 120 C - največja dovoljena temp. blazine TB 70 C Aquapresso brez pretoka skozi posodo na zahtevo Aquapresso ADF Naz. volumen Model Koda PG Cena Zaloga VN (litri) pretočna izvedba 10 bar Raztezna posoda 8 ADF ,55 C s fiksno zračno blazino 12 ADF ,58 C - flowfresh pretočna izvedba 18 ADF ,53 C - s polnim pretokom skozi posodo 25 ADF ,59 C 35 ADF ,89 C - oblika diska 50 ADF ,10 C - konzola za obešanje 80 ADF ,39 C - vgradnja s spodnjo in zgornjo priključitvijo (VN 8-12: R 1/2; VN 18-35: R 3/4; VN 50-80: R 1) pretočna izvedba Aquapresso AUF 10 bar Raztezna posoda 140 AUF ,58 C s fiksno zračno blazino 200 AUF ,57 C - flowfresh pretočna izvedba 300 AUF ,23 C - s polnim pretokom skozi posodo 400 AUF ,98 C 500 AUF ,02 C - vitka oblika valja 600 AUF ,29 C - podnožje za pokončno montažo in preprost transport - vgradnja s spodnjo in zgornjo priključitvijo (R 5/4) - endoskopska revizijska odprtina za notranjo kontrolo pretočna izvedba Aquapresso AGF 10 bar Raztezna posoda 700 AGF ,88 D s fiksno zračno blazino 1000 AGF ,42 D - flowfresh pretočna izvedba 1500 AGF ,97 D - s polnim pretokom skozi posodo 2000 AGF ,92 D 3000 AGF ,87 D - vitka oblika valja 4000 AGF ,28 D - podnožje za pokončno montažo in 5000 AGF ,18 D preprost transport - vgradnja s sp. in zg. priključitvijo - prirobnica PN 16 pretočna izvedba (VN : DN50; VN : DN65; 16 bar VN : DN80) 300 AGF ,23 D - dve odprtini s prirobnicama za notranjo kontrolo 500 AGF ,26 D Za večje posode 16 bar kontaktiraj IMI International 154

163 Dodatki Dodatki Ogrevanje, solarni in hladilni vodni sistemi Pregled dodatkov: Za dodatke, ki niso v ceniku kontaktiraj IMI International! Zaporna pipa KAH vzdrževanje in demontaža razteznih posod Priključek Model Koda PG Cena Zaloga notranji navoj na obeh straneh, vijačni priključek na strani raztezne posode - zaščitena pred nepooblaščenim zaprtjem, z izpustom 3/4 KAH ,82 C - medenina 1 KAH ,06 C 5/4 KAH ,80 C notranji navoj na obeh straneh 5/4 KAH ,82 C Ventil z gumbom DH zapora za manometer - merjenje tlaka ob pritisnjenem gumbu, DH ,86 C ko gumb ni pritisnjen manometer ni pod tlakom 155

164 Dodatki Manometer prednastavljenega tlaka DME vzdrževanje in demontaža razteznih posod Priključek Model Koda PG Cena Zaloga - avtomatični vklop/izklop (ON/OFF) 1/2 DME ,62 D - avtomatska kalibracija Manometer H 1/2 H ,80 C nadzor polnilnega tlaka raztezne posode - območje prikaza 0-4 bar, s 3 nastavljivimi plastičnimi členki za označitev želenega zelenega območja tlaka - priključek spodaj Termometer / Manometer TH 1/2 TH ,91 C nadzor polnilnega tlaka raztezne posode - območje prikaza tlaka 0-4 bar, območje prikaza temperature C, s 3 nastavljivimi plastičnimi členki za označitev želenega zelenega območja tlaka - priključek zadaj Varnostni ventili Tlak odp. Priključka Model Koda PG Cena Zaloga PSV (bar) Varnostni ventil DSV...H Zaščita pred previsokim tlakom na toplotnih generatorjih - rdeča litina - vzmetno delovanje, možnost ročnega odzračenja, prostor vzmeti zaščiten z membrano - dovodna in odvodna stran z notranjim navojem, odvodna stran je večja - vertikalna vgradnja - verzija secuguard, 5-letna garancija - toleranca odpiranja ASV = 0,5 bar 2,5 1/2 3/4 DSV 15-2,5 H ,60 D 2,5 3/4 1 DSV 20-2,5 H ,66 D 2,5 1 5/4 DSV 25-2,5 H ,48 D 2,5 5/4 6/4 DSV 32-2,5 H ,21 D 2,5 6/4 2 DSV 40-2,5 H ,44 D 2, /2 DSV 50-2,5 H ,76 D 3,0 1/2 3/4 DSV 15-3,0 H ,60 D 3,0 3/4 1 DSV 20-3,0 H ,66 D 3,0 1 5/4 DSV 25-3,0 H ,48 D 3,0 5/4 6/4 DSV 32-3,0 H ,21 D 3,0 6/4 2 DSV 40-3,0 H ,44 D 3, /2 DSV 50-3,0 H ,76 D 156
