OBRNUTI RAVNI KROV KROV ZAŠTIĆENE HIDRIOZOLACIJE IRMA INSULATED ROOF MEMBRANE ASSEMBLY IZOLACIJA KROVNO MEMBRANSKOG SUSTAVA

Transcript

1 OBRNUTI RAVNI KROV KROV ZAŠTIĆENE HIDRIOZOLACIJE IRMA INSULATED ROOF MEMBRANE ASSEMBLY IZOLACIJA KROVNO MEMBRANSKOG SUSTAVA 17

2 OBRNUTI RAVNI KROV SLOJEVI 1 PLOČE GLINOPORA 20/20 DEBLJINE 3cm NA GUMENIM PODMETAČIMA- MEHANIČKA ZAŠTITA T.I. 2 PATENT PLOČE UTORENE KLINASTIM UTOROM IZVODE S KOD EKSTRUDIRANOG U POSEBNIM LIMENIM KALUPIMA 18

3 POLISTIREN JE PJENOPLAST- TVRDA PLASTIČNA PJENA. IMA STRUKTURU ZATVORENIH ČVRSTO ZBIJENIH KUGLICA S ZRAKOM.TO JE MATERIJAL S ZATVORENIM ĆELIJAMA PA JE OTPORAN NA KAPILARNO I DIFUZNO UPIJANJE VODE,DOK MATERIJALI SA OTVORENIM ĆELIJAMA UPIJAJU VODU. ZBOG SPALJIVANJA U KALUPU POVEĆAVA SE GUSTOĆA I PLOČE SU POVRŠINSKI OJAČANE. ČVRSTOĆA NA PRITISAK JE 30N/cm²,DOK KOD OSTALIH KROVOVA MORA BITI 20N/cm². NE GORIVO,NE OTPORAN NA LAKOHLAPIVA OTAPALA ZBOG KLINASTOG UTORA,OTPADAJU HLADNI MOSTOVI I NETOČNO SLAGANJE PLOČA NA KROVU. NEMA POMAKA KOD SPAJANJA XPS PLOČA 3 HIDROIZOLACIJA KOJA UJEDNO IMA ULOGU PARNE BRANE PARORASTERETNI SLOJ 4i 5 BETON ZA PAD, STROPNA KONSTRUKCIJA TEMP.KRIVULJA 19

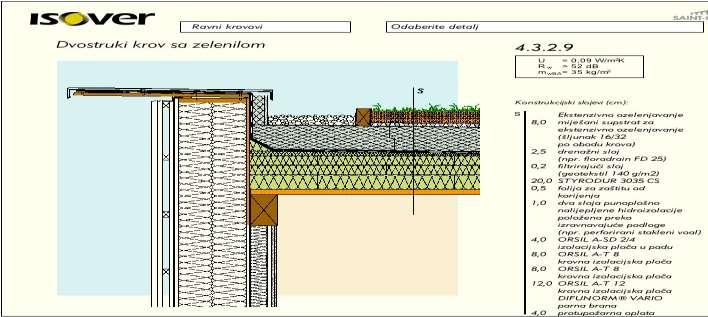

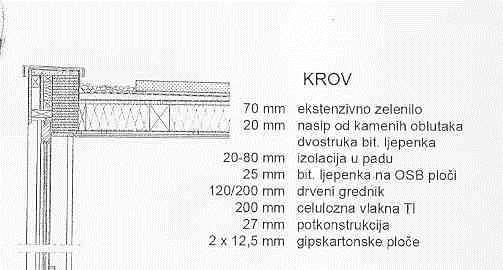

4 BITNO JE SMANJEN Δt NA HIDROIZOLACIJI U ODNOSU NA UOBIČAJNI RAVNI KROV.HIDROIZOLACIJA JE POTPUNO ZAŠTIĆENA TOPLINSKOM IZOLACIJOM :NE SMRZAVA SE, NITI PRETJERANO ZAGRIJAVA,NE ŠIRI SE I NE SKUPLJA. TAKO TRAJNO ZADRŽAVA SVOJA U EKSPLOTACIJI ZGRADE. ZA NAŠE KLIMATSKE PRILIKE IDEALNO RJEŠENJE RAVNOG KROVA. DRVENI KROV S GREDNIKOM- DVOSTRUKI KROV S ZELENILOM 20

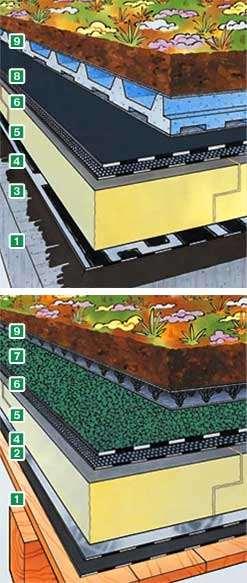

5 ZELENI RAVNI KROV DRVENA KONSTRUKCIJA 1 raslinje 2 vegetacijski supstrat 3 filtarski sloj 4 drenažni sloj 5 sloj za zaštitu od korijenja 6 hidroizolacija 7 ploče na bazi drva 1,8 cm 8 mineralna vuna 30,0 cm drveni I-nosači 9 ploče na bazi drva 1,8 cm 10 parna brana 11 gipskartonske ploče 1,5 cm DRVENI RAVNI KROV SA ZELENILOM SLOJEVI TOPLOG RAVNOG KROVA KATRAN NEPROHODNI TRADICIONALNA HIDROIZOLACIJA 1 INSOLACIJSKA ZAŠTITA ŠLJUNAK 7cm 2 HIDROIZOLACIJA: - VRUĆI NAMAZ BITIZOLA N 1,5 mm 21

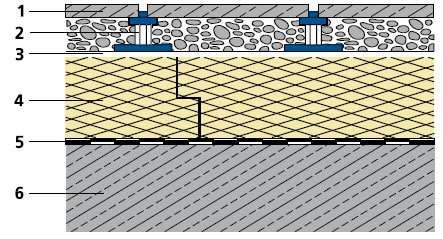

6 - BITUM. TRAKA OD STAKL.TKAN. VOALBIT 2mm - VRUĆI NAMAZ BITIZOLA N 1,5mm VOALBIT V 50/2 2mm VRUĆI NAMAZ BITROLN 1,5mm VOALBIT V50/3 3mm VRUĆI NAMAZ 2mm UKUPNO: 1,3cm TOPLINSKA IZOLACIJA POROFEN PLOČE OBOSTRANO KAŠIRANE BITUMIZIRANOM KROVNOM LJEPENKOM 3x5cm 4 PARNA BRANA - VRUĆI NAMAZ BITIZOLN 2 CM - AL FOLIJA OBLOŽENA S OBJE STRANE BITUMENOM I POSUTA PIJESKOM BITUMAL 15/2mm -VRUĆI NAMAZ BITIZOL N 2mm 5 HLADNI PREMAZ RESITOL 0,25mm 6 SLOJ ZA PAD 1. Ploče od kulir betona 2. Ležišta za ploče, alternativno fini šljunak 3/8 mm 3. Voal od umjetnih vlakana 140 g/m2 4. URSA XPS N-III-L 5. Krovnana hidroizolacija 22

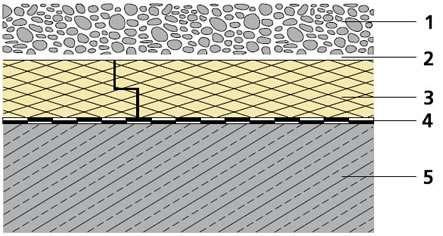

7 6. Stropna ploča 1. Šljunčani nasip 16/32 mm 5 cm 2. Voal od umjetnih vlakana 140 g/m2 3. URSA XPS N-III-L 4. Krovna hidroizolacija 5. Stropna ploča 23

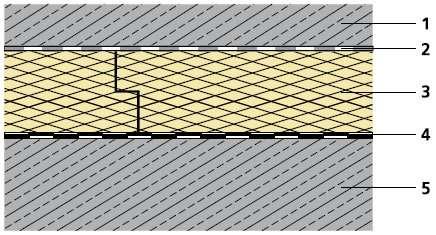

8 1. Betonska ploča na difuzijski otvorenom razdvajajućem sloju 2. PE folija 3. URSA XPS N-V-L 4. Krovna hidroizolacija 5. Stropna ploča 24

9 1. Substrat i biljke 2. Voal iz umjetnih vlakana 140 g/m2 3. Drenažni sloj 4. Voal iz umjetnih vlakana 140 g/m2 5. URSA XPS N-V-L 6. Polimerno bitumenska hidroizolacija kao zaštita 7. od prodora korijenja 8. Stropna ploča 25

10 SLOJEVI PROHODNOG RAVNOG KROVA 1 KERAMIČKE PLOČICE U DILATIRANOM ARMIRANOM CEMENTNOM ESTRIHU 2 2 SLOJA PVC FOLIJE 3 HIDROIZOLACIJA I GORNJI SLOJ OPUŠTANJA PARE ZA LJETNO RAZDOBLJE JUBITEKT 2006/4-VAREN POCIJELOJ POVRŠINI JUBITEKT 2006/4- VAREN POCIJELOJ POVRŠINI VENTIBIT 100SV/4P TOČKASTO VARENA 30%(ULOŽAK STAKLENOG VOALA) 4 TOPLINSKA IZOLACIJA- TVRDE POLISTERENSKE PLOČE JEDNOSTRANO KAŠIRANE BITUMENSKOM LJEPENKOM,DEBLJINE 6-10cm (PREMA PRORAČUNU), TOČKASTO LJEPLJENA NA PARNU BRANU,DEB.20-30cm. 5 PARNA BRANA(KOĆNICA) I PARORASTERETNI SLOJ ALUVENTIBIT 01/4P TOČKASTO VARENA 30% POVRŠINE TRAKA S POSIPOM STIROPOR GRANULAMA I ULOŠKOM AL FOLIJE 6 BETON ZA PAD- 10cm 26

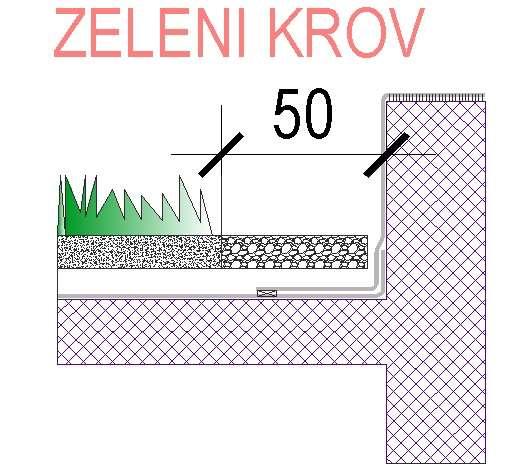

11 ZELENI RAVNI KROV Zeleni krov je odličan način da se izbjegne korištenje skupog crijepa za pokrivanje krova. Ako je dobro napravljen, toplinska su izolacija s vanjske strane kuće, a i lijepi su, jer na njima može biti travnjak, cvjetnjak ili povrtnjak. Orijentacijom kuće s obzirom na strane svijeta omogućava se da Sunce maksimalno prodire u unutrašnji prostor i udara u neku termalnu masu, podove i zidove, koji akumuliraju toplinu. Zelen krov zimi sprečava gubitak topline, a ljeti osvježava stambeni prostor. [1] Zeleni krov može poslužiti i kao terasa, jer njegov nagib treba biti minimalan, toliki da voda može otjecati. Dovoljna je kosina od svega 0,5 %. Inače, nagib zelenih krovova ne bi smio biti veći od 40º zbog erozije i očuvanja kompaktnosti zelene mase. No, postoje tehnologije gradnje i na većim kosinama, ali one i koštaju. Ovisno o statici objekta, treba paziti i na težinu zelenog krova. Postoje oni gdje je sloj zemlje debeo čak pola metra, do onih s vrlo tankim slojem zemlje. A može se staviti i šljunak ili bale slame iz kojih s vremenom krene vegetacija, prvo gljive, a potom žitarice iz zaostalih sjemenki u balama. Bale s vremenom strunu, pa ostane organski materijal pogodan kao izolator. Slama se uglavnom koristi za krovišta na gospodarskim objektima. [2] ZELENI RAVNI KROV 1 vegetacijski sloj 2 geotekstilna folija 3 drenažni sloj (šljunak granulacije od 2/8 do 16/32) 4 Austrotherm XPS 30 5 hidroizolacija 6 armirano-betonska ploča 27

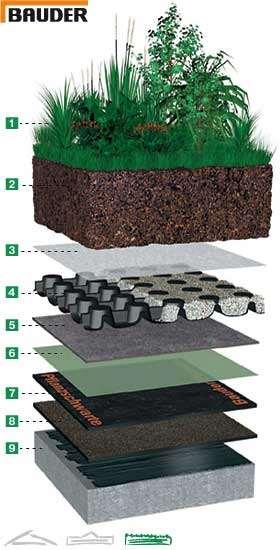

12 BAUDER ZELENI RAVNI KROV- EKSTENZIVNI 1. Podkonstrukcija - S obzirom na način gradnje, podkonstrukcija iz armiranog betona, plinobetona, trapeznog lima ili drva. 2. Izolacijski sloj - Na drvenu podkonstrukciju se ne lijepi prvi sloj. Drvo mora biti zaštićeno od otvorene vatre I mora biti onemogućeno istezanje i skupljanje drva. Zato je primjerena separacijska I izravnavajuća traka BauderFLEX TA 600 za novogradnju ili sanaciju. Traka ima visoku mehaničku čvrstoću i istezanje, a zbog velike dužine trake polaganje je vrlo brz.. 3. Predpremaz - Betonsku podlogu je potrebno premazati s hladnim bitumenskim premazom. S time se skupljaju čestice prašine i bolja je prihvatljivost podloge sa hidroizolacijom. Predpremaz Burkolit V zadovoljava te potrebe. Parna brana - Parna brana mora kod ozelenjivanja krova u cijelosti onemogućiti prodiranje vodene pare u toplinsku izolaciju. Ako se toplinska izolacija navlaži, radi sastava zelenog krova se onemogućava njeno isušivanje prema van. Slojevi kod ekstenzivnih ozelenjivanja izloženi su vodi, djeluju paronepropusno. Kod intenzivnog ozelenjivanja djeluju kao kolektor za vodu, apsolutno paronepropustan. Bauderove parne brane s metalnim slojevima i sa odgovarujćom Sd vrijednosti zadovoljavaju sve zahtjeve na području građevinske fizike. 4. Toplinska izolacija - Jednoslojna toplinska izolacija održava konstantnu temperaturu prostora i smanjuje gubitak topline zimi. Pregorjeli poliuretan (PIR) kao najučinkovitiji toplinsko izolacijski materijal nudi već kod minimalne debljine odličnu izolaciju: BauderPIR FA (λ 025), Bauder M ili Bauder T ploče u nagibu (λ 030). 5. Prvi sloj hidroizolacije - Elastična hidroizolacija nudi zaštitni sloj pod konačnim slojem. Na vruću postojeću toplinsku izolaciju BauderPIR se polažu BauderFLEX ili BauderTHERM trake. Na osjetljive podloge na plamen, kao na primjer stiropor ili BauderPIR FA, nije moguće zavarivanje traka. U tom slučaju su samoljepljive hidroizolacijske trake Bauder TEC KSA optimalno rješenje. 28

13 6. Završni slojevi hidroizolacije sa zaštitom od prodora korijena (- Bauder Pflanzschwarte i BauderPLANT E) dva su potpuna pogotka visoko kvalitetna završna hidroizolacija i nude otpornost na korijenje. Oboje nudi dugotrajno hidroizolaciju krova, koja je neprobojna za korijenje. 7. BauderPLANT E - Ozelenjeni ili neozelenjeni krov? Sa višenamjenskom trakom BauderPLANT E ostaju obje mogućnosti otvorene. Njegov elastični bitumenski sastav zadovoljava zahtjeve DIN standarda. Jezgra je iz visokokvalitetnoga poliesterskog filca. Njegova gornja površina sa zelenim škriljevcem štiti od UV zraka. Tako je traka zaštićena i u slučajevima kasnijih ozelenjivanja, dok još nije jasna slika gotovog krova. 8. Bauder Pflanzschwarte se sastoji od posebnoga bitumena otpornog na korijenje. S njegovim bakrenim slojem nudi dodatnu zaštitu od korijena i visoku mehaničku otpornost. Tako je koristan u slučajevima, gdje se očekuju visoka mehanička opterećenja (na primjer kod protu-korijenskih hidroizolacija podzemnih garaža). 9.Bauder Pflanzschwarte se sastoji od posebnoga bitumena otpornog na korijenje S njegovim bakrenim slojem nudi dodatnu zaštitu od korijena i visoku mehaničku otpornost. Tako je koristan u slučajevima, gdje se očekuju visoka mehanička opterećenja (na primjer kod protu-korijenskih hidroizolacija podzemnih garaža). BAUDER ZELENI RAVNI KROV - INTEZIVNI 29

14 SLOJEVI RAVNOG KROVA MATERIJALI I ULOGA INSOLACIJSKA I MEHANIČKA ZAŠTITA HIDROIZOLACIJE MATERIJALI: -SLOJ JEDNAKO GRANULIRANOG ŠLJUNKA 16/32 mm,najmanje DEBLJINE 5cm.ZA ODRŽAVANJE KROVNIH POVRŠINA A UJEDNO I PROTIV MIGRACIJE OBLUTAKA, IZVODE SE STAZE OD BETONSKIH PLOČA POLOŽENE U ŠLJUNAK. -MINERALNIM SITNIM POSIPOM TVORNIČKI NANESENIM NA IZOLACIJSKU TRAKU ZA KROVOVE SA NAGIBOM VEĆIM OD 5%. - BETONSKE I KULIR PLOČE 4cm U PIJESKU/ŠLJUNKU 6cm ILI NA PODMETAČIMA.NE PREPORUČUJE SE POSTAVLJATI BETONSKE PLOČE NA PODMETAČIMA IZRAVNO NA HIDROIZOLACIJU. - TERASA: - KERAMIČKE PLOČICE U DEBLJEM SLOJU ARMIRANOG CEMENTNOG MORTA ILI LIJEPLJENE NA CEMENTNI ESTRIH GRAĐEVINSKIM LJEPILOM ZA VANJSKE RADOVE. IZMEĐU HIDROIZOLACIJE I ESTRIHA POTREBAN JE RAZDIJELNI SLOJ(PREPORUČLJIVO PRFORIRANA DRENAŽNA TRAKA S ČEPIĆIMA). ESTRIH I ZAVRŠNU OBLOGU POTREBNO JE DILATIRATI U MANJA POLJA (2x2 m), RADI VELIKOG TEMPERATURNOG RADA I MOGUĆNOSTI GRAĐEVINSKIH ŠTETA NA OPLOČENJU. - KAMENE PLOČE U SLOJU PIJESKA /ŠLJUNKA ILI NA PODMETAČIMA - BETONSKI ESTRIH HIDROIZOLACIJA MATERIJALI ZA HIDROIZOLACIJU MORAJU BITI VODONEPROPUSNI, ELASTIČNI, DOVOLJNO ČVRSTI DA IZDRŽE PRITISKE KOJIMA SU IZLOŽENI, OTPORNI NA DJELOVANJE AGRESIVNIH VODA I DOBRO PRIONLJIVI ZA PODLOGU. HIDROIZOLACIJE MOGU BITI: BITUMENSKE POLIMERNE OBZIROM NA MATERIJALE I NAČIN IZVEDBE MOŽEMO HIDROIZOLACIJU PODIJELITI NA TRADICIONALNU I SUVREMENU. TRADICIONALNA HI VIŠESLOJNA, LJEPLJENA, SASTAVLJENA OD HLADNIH I VRUĆIH PREMAZA I IZOLACIONIH TRAKA (KROVNA LJEPENKA). IZOLACIONE TRAKE SE MORAJU PREKLAPATI I POLAŽU SE U VRUĆI PREMAZ BITUMENA. BROJ SLOJEVA OVISI O NAGIBU KROVA I NAJVEĆI JE ZA MINIMALI NAGIB: NAGIB 0,5 1% 5 TRAKA + 6 PREMAZA NAGIB 1-2,5 % 4 TRAKE + 5 PREMAZA NAGIB 2,5 15 % 3 TRAKE + 4 PREMAZA SUVREMENA HI SATOJI SE OD MANJEG BROJA SLOJEVA, TRAKE SE VARE ( U JEDNOM SMJERU, NE POPREJEKO DRUGOG SLOJA, DA NE DOLZI DO PUCANJA USLIJED OPTEREĆENJA ILI DRUGIH OKOLNOSTI), EMULZIJE I PASTE NANOSE SE U DVA SLOJA. BITUMENSKE HIDROIZOLACIJE BITUMEN ORGANSKI MATERIJAL KOJI SE DOBIVA DESTILACIJOM NAFTE.KORISTI SE U RAZLIČITIM OBLICIMA. OSNOVNI PREMAZI HLADNI RASTVOR BITUMENA U BENZINU. NANOSI SE ČETKOM ILI PRSKALICOM 0,1 3 MM DEBLJINE PENETRIRA U PODLOGU I ŠTIT JE OD ATMOSFERILIJA U TOKU IZVOĐENJA ZGRADE ( IBITOL ). HLADNI PREMAZI gušći rastvor bitumena (RESITOL, KABITOL) 30

15 PASTE gusti bitumenski rastvor s punilom od azbestnih vlakana ili kamenog brašna. EMULZIJE bitumen u vodi razbijen u sitne čestice pomoću emulgatora. Koriste se kao osnovni premazi na vlažnoj podlozi ili tamo gdje postoji opasnost od pžara. VRUĆI PREMAZI bitumen zagrijan na º C, ( Bitizol, Bimaz, T imbit T ). IZOLACIJSKE TRAKE NA BAZI BITUMENA 1 TRAKE KOJE SE KORISTE U KOMBINACIJAMA S VRUĆIM PREMAZIMA - GOLA IMPREGNIRANA BITUMENSKA LJEPLJENKA NIJE POSUTA PIJESKOM PA DOBRO PRIANJA UZ VRUĆE PREMAZE ( RUBITRAX ) - BITUMENIZIRANI KROVNI KARTONI ( MASI ZA PROIZVODNJU LJEPENKE UNAPRIJED SE DODA BITUMENSKA EMULZIJA ). - BITUMENSKE TRAKE S ULOŠKOM OD SIROVOG KROVNOG KARTONA 150/ /100, 70/100 - BITUMENSKE TRAKE S ULOŠKOM OD STAKLENE TKANINE ILI VOALA (VOALBIT). - BITUMENSKE TRAKE S ULOŠKOM OD AL FOLIJE, DEBLJINE FOLIJE 0,1; 0,2 MM ( ALBIFOL, BITUMAL, BITAL, ALUBIT, BITALBIT ). 2 BITUMENSKE VIŠENAMJENSKE VISOKOVRIJEDNE TRAKE KOJE SE SPAJAU VARENJEM U 1 ILI 2 SLOJA. KORISTE SE BEZ VRUĆIH PREMAZA, VARE SE POMOĆU PLINSKIH GRIJAĆA. - BITUMENSKE VARENE TRAKE S ULOŠKOM OS STAKLENE TKANINE ILI VOALA (JUBITEKT, VENTIBIT) - BITUMENIZIRANI STAKLENI VOAL - TRAKE JEDNOSTRANO POSUTE PIJESKOM ( ZAVRŠNI SLOJ KOD LAKIH KROVOVA). MASE ZA HIDROIZOLACIJU KAUČUK BITUMENSKA ELASTIČNA EMULZIJA ELASTOBIT (KGK). IMA POVEĆANU ELASTIČNOST U ODNOSU NA DRUGE HI (ELASTIČNO PODRUČJE OD +70 º C - 30º C. NEMA ŠAVOVA, PREKLOPA NI SPOJEVA, IDE I NA VLAŽNU PODLOGU. ARMIRA SE STAKLENOM MREŽICOM. NA PODLOGU NANOSI SE PRVI SLOJ 2MM ČETKOM ILI GLETEROM, MREŽICA PREKLOPA 5 CM, TE DRUGI SLOJ OD 2 MM. ZAŠTITA JE PREMAZ ALUMINIJSKOG SJAJA PUROFLEX ILI ŠLJUNAK D 6 20 MM JEDNOFRAKCIJSKI. HIDROIZOLACIJSKE TRAKE NA BAZI SINTETSKIH POLIMERA POLIMERI SU TVARI OD VELIKIH MOLEKULA S JEDNOM STRUKTURNOM JEDINICOM MER. OVISNO O POVEZIVANJU MERA MOGU BIT LINEARNI, GRANATI, PROSTORNI I UMREŽENI. VRSTE POLIMERNIH TRAKA - TERMOPLASTI PLASTOMERI (TALE SE ) PIB POLIIZOBUTILEN RHEPANOL PVC POLVINILKLORID RHENOFOL - TERMOPLASTIČNI ELASTOMERI ( USLIJED SUNČEVE TOPLINE DOLAZI DO NAKNADNE POLIMERIZACIJE (CSM) - ELASTOMERI NA BAZI KAUČUKA SINTETSKA GUMA (EPDM) NE TALE SE. PREDNOST U ODNOSU NA BITUMENSKE TRAKE SU: JEDNOSLOJNA HI, POLAGANJE: VARENJEM, MEHANIČKIM PRIČVRŠĆIVANJEM, LJEPLJENJEM TRAKAMA, SAMOLJEPLJIVIM RUBOVIMA, ČIČKOM. POSTOJANOST NA UV ZRAČENJE PA NIJE POTREBAN ZAŠTITNI INSOLACIJSKI SLOJ (SIVE BOJE). FLEKSIBILNOST 100% RAZGRADIVOST 31

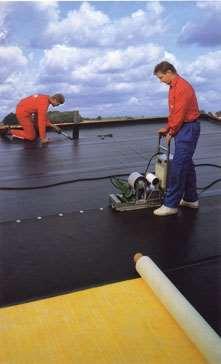

16 OBLICI TRAKA: - ČISTE NE KAŠIRANE TRAKE - TRAKE KAŠIRANE GEOTEKSTILOM KOJI DJELUJE NA RAZDIJELNI SLOJ - ARMIRANE TRAKE ZA MEHANIČKO PRIČVRŠĆENJE - SAMOLJEPLJIVE TRAKE POLAGANJE TRAKA: - SLOBODNO S OPTEREĆENJEM SLOJA ŠLJUNKA - SLOBODNO S MEHANIČKIM PRIČVRŠĆENJEM ZA NOSIVI DIO KONSTRUKCIJE - LJEPLJENJE - KOMBINIRANO BROJ SLOJEVA HIDROIZOLACIJE OVISI O NAMJENI KROVA, NAGIBU, VRSTI TRAKE, TEHNOLOGIJI POSTAVLJANJA I DR. POSEBNU JE POZORNOST POTREBNO POSVETITI PRELASKU IZ HORIZONTALNE U VERTIKALNU IZOLACIJU, POSTAVLJANJEM TROKUTASTIH KUTNIH PROFILA (HOLKELA), NA KOJE SE HIDROIZOLACIJSKE TRAKE NE LIJEPE. OVI SE ULOŠCI RADE IZ STIROPORA. NE PREPORUČUJE SE IZVEDBA SA DRVOM (TRULJENJE) ILI IZ BETONA (OSTAJU MOKRI). PRAG IZLAZNIH VRATA NA TERASU TREBAO BI BITI VIŠI ZA CM OD RAZINE ZAVRŠNE ZAŠTITE TERASE ILI OD RAZINE SLOJA NA KOJEM SE MOŽE U SLUČAJU PLJUSKA ZADRŽATI SLOJ VODE, A HIDROIZOLACIJA PRODUŽENA NA TU VISINU I MEHANIČKI UČVRŠĆENA I ZABRTVLJENA. NA VERTIKALNIM DIJELOVIMA ZAVRŠECI HIDROIZOLACIJE TREBAJU BITI PRIČVRŠĆENI SA METALNIM PROFILIMA I PO POTREBI ZABRTVLJENI TRAJNO ELASTIČNIM KITOM (NE SILIKONSKIM), KOJI NE SMIJE DOĆI U DODIR SA PODLOGOM ONEČIŠĆENOM BITUMENOM ILI BITUMENSKOM TRAKOM, JER SE NEĆE DOBRO PRIONUTI ZA PODLOGU. POLAGANJE HIDROIZOLACIJSKIH TRAKA 32

17 DETALJ VERT. ZIDA 33

18 DETALJ ZAVRŠETKA S VERT. ZIDOM TOPLINSKA IZOLACIJA ULOGA TOPLINSKE IZOLACIJE U ZIMSKOM RAZDOBLJU JE DA SMANJI GUBITKE TOPLINE ZBOG UŠTEDE ENERGIJE I ZAŠTITI SVE SLOJEVE KOJI SU ISPOD NJE OD SMRZAVANJA. U LJETNOM RAZDOBLJU OSIGURAVA STABILNU TEMPERATURU UNUTARNJEG PROSTORA I SMANJUJE TEMPERATURNI RAD ΔL ARM. BET. KONSTRUKCIJE, PADNOG BETONA I HIDROIZOLACIJE, OVISNO O VRSTI KROVA. ZA TRADICIONALNE I DVODIJELNE KROVOVE KORISTE SE: 1./ ANORGANSKE TI ZA TRADICIONALNI KROV. - MINERALNA (STAKLENA ) VUNA ISOVER, URSA - KAMENA VUNA TERMIKA, ORSIL 2./ SINTETSKE ORGANSKE TI ZA OBRNUTI KROV - XPS EKSTRUDIRANI POLISTIREN - STYRODUR (ZELENI) - STYROFOAM (PLAVI) - THERMOPAN (ROZA) XPS NE UPIJA VODU ZBOG SVOJE ZATVORENE ĆELIJASTE STRUKTURE, IMA VELIKU ČVRSTOĆU. ZAŠTIĆUJE SE GEO TEKSTILOM, PVC FOLIJOM TE ŠLJUNKOM ILI DRUGOM MEHANIČKOM ZAŠTITOM. PRIMA NA SEBE VELIKO OPTERĆENJE (AUTOMOBILI ZA PARKIRANJE, HELIKOPTERI ITD ). Μ = Λ = 0,032 W/MK PRSKANA POLIURETANSKA PJENA KORISTI SE ZA IZOLACIJU KUPOLA JER PRATE NEPRAVILNE OBLIKE KONSTRUKCIJA. 34

19 PARNA BRANA( ZAPREKA, KOČNICA) I PARORASTERETNI SLOJ ZA PARNE BRANE KORISTE SE METALNE FOLIJE ZAŠTIĆENE BIZUMENOM ZOG MEHANIČKE ZAŠTITE. TO SU NAJČEŠĆE AL FOLIJE DEBLJINE 0,08 0,2 MMS BITUMENSKIM PREMAZIMA ILI ARMIRANE AL FOLIJE. PARORASTERETNI SLOJ NALAZI SE ISPOD PARNE BRANE U OBLIKU KANALIČASTIH ILI PERFORIRANIH TRAKA U KOJIMA SE SKUPLJA VODENA PARA, IZJEDNAČAVA PARNI PRITISAK I ODVAJA PARNA BRANA OD PODLOGE. PARNA BRANA I PARORASTERETNI SLOJ MORAJU SE NA ZAVRŠETCIMA KROVA DOĆI U DODIR S VANJSKIM ZRAKOM KAKO BI SE VODENA PARA OD ZRAČILA. PADNI BETON SLUŽI ZA POSTIZANJE PADA PREMA ODVODU. KORISTI SE LAKI BETON MIN. DEBLJINA BETONA KOD VODOLOVKE JE 2 CM (BOLJE 4 CM), MAKSIMALNA RUBNA DEBLJINA 20 CM. MINIMALNI NAGIBI KOD TRADICIONALNIH KROVOVA 0.5%. MINIMALNI NAGIBI KOD OBRNUTOG KROVA 3%. PADOVI SE IZRAČUNAVAJU TAKO DA JE RUBNA VISINA BETONA JEDNAKA NA CIJELOM KROVU. PADOVI SE MOGU IZVESTI I POMOĆU PLOČA MINERALNE ILI KAMENE VUNE, DAKLE SLOJ TOPLINSKE IZOLACIJE JE U NAGIBU. DETALJI RAVNOG KROVA: DETALJ VIJENCA VERT. ZID 35

20 DETALJ VIJENCA 36

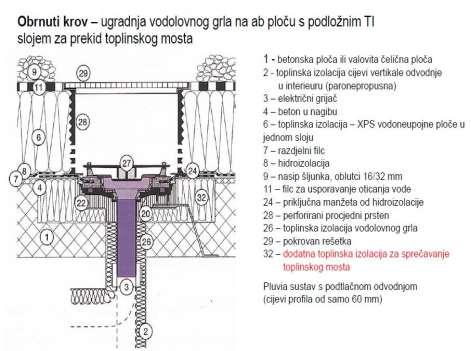

21 37

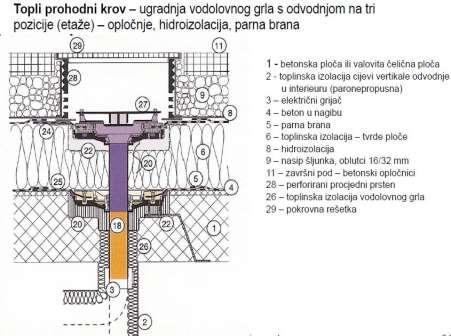

22 38

23 DETALJ OKAPNICE 39

24 System SI Elastoseal 40
