1 PROFILE DIN MATERIALE SPECIALE PENTRU TENCUIELI; PROFILE GIPSCARTON ŞI ACCESORII ALE ACESTORA 2010 AUSTRIA BOSNIA AND HERZEGOVINA BULGARIA CHINA CROATIA CZECH REPUBLIC HUNGARY KOSOVO MACEDONIA MONTENEGRO UKRAINE POLAND ROMANIA SERBIA SLOVAKIA

2 6. PROFILE DIN MATERIALE SPECIALE PENTRU TENCUIELI; PROFILE PENTRU GIPSCARTON ŞI ACCESORII ALE ACESTORA 1 PROFILE DIN MATERIALE SPECIALE PENTRU TENCUIELI; ACCESORII PENTRU TENCUIELI PROFILE PENTRU TENCUIELI Domeniul de utilizare Profilele pentru tencuieli, precum şi accesoriile ce pot fi utilizate pe parcursul procesului de tencuire, în scopul realizării într-un mod economic a tradiţionalelor tencuieli pe bază de ciment, var sau gips, constituie materiale indispensabile, deoarece utilizarea acestora joacă un rol important în realizarea unor tencuieli care să răspundă cerinţelor în materie, iar diversitatea de materiale şi dimensiuni face posibilă utilizarea acestor profile pe scară largă. Sortiment Profile din oţel zincat (în încăperi umede doar cu protecţie dată de învelitoare la rece): tencuieli pe bază de ciment, var-ciment, var; Profile din aluminiu şi PVC: pentru tencuieli pe bază de gips şi tencuieli decorative. Modalitate montaj Montajul profilelor este simplu. În cazul tencuielilor tradiţionale pe bază de var sau ciment, profilele pentru tencuit colţuri din oţel zincat vor fi fixate (atât în spaţiul exterior, cât şi în cel interior) cu ajutorul mortarului pentru lipire profile, fiind aliniate/aşezate la nivel. Apoi, cu ajutorul şnurului conectat la profil se va putea trece la efectuarea pozării şinelor de ghidaj. Profilul pentru racordare fereastră se va monta în zona unde se întâlnesc tencuiala şi structura tocului, având rol de obturare a golului. În cazul tencuielilor pe bază de gips, fixarea profilelor poate fi făcută utilizând chiar materialul tencuielii, dar în spaţii exterioare sau în locuri umede, unde se realizează tencuieli pe bază de var-ciment, nu este permisă utilizarea materialului pe bază de gips pentru fixarea profilelor. Pe lângă produsele de fabricaţie proprie MASTERPROFIL, comercializăm şi profile marca Protektor, lider pe piaţa fabricaţiei profilelor de tencuit (accesoriile de tencuit cu plasă ale termosistemelor de faţadă, profile de ghidaj interior-exterior, profile de pornire termosistem, profil închidere muchii şi profile de dilatare). Avantajele utilizării Prin utilizarea lor se poate economisi o cantitate de cca % din tencuială, deoarece poate fi setată cu exactitate grosimea dorită; aplicarea unei cantităţi mai mici de material diminuează cheltuielile, scurtează termenul de execuţie şi totodată are ca rezultat uscarea mai rapidă a stratului de tencuială. În punctele cele mai vulnerabile ale stratului de tencuială decorativă, de-a lungul colţurilor şi unghiurilor/canturilor, profilele asigură protecţie şi fac posibilă o finisare mai precisă a suprafeţelor tencuite. În cazul racordării tencuielii la alte materiale, de exemplu elemente de obturare deschideri/goluri sau structuri de tip toc, asigură un racord lipsit de crăpături, hidroizolant. Recomandare Profilele din oţel zincat NU vor fi croite cu disc de tăiere deoarece stratul de zinc poate fi deteriorat, ceea ce va duce la ruginirea profilelor. PRODUSE ACCESORII PENTRU TENCUIRE, BETONARE Mortarul pentru lipirea profilelor este un amestec de tip pulbere, ambalat în saci. Atât plasele din metal, cât şi cele din sticlă (de tip rabiţ ) sunt utile în scopul consolidării tencuielilor tradiţionale, al creşterii rezistenţei acestora şi al diminuării riscului de apariţie a eventualelor crăpături. Plasa din ţesătură de sticlă pentru interior îndeplineşte aceeaşi sarcină prin încorporarea sa în stratul interior de netezire al tencuielilor tradiţionale. Tinciul superfin pentru finisaje interioare sau exterioare, recomandat pentru finisarea tencuielilor şi a termosistemelor, este un mortar uscat, rezistent la intemperii şi solicitări mecanice. Şapa autonivelantă formează o suprafaţă plană, cu o grosime de max. 3 mm, pentru trafic normal. Se recomandă ca strat suport pentru pardoseli din PVC, răşini epoxidice, parchet, parchet laminat, gresie, etc. Aditivul Masterpol pentru substituirea varului, adăugat în mortaruri, plastifiază amestecul fără adăugarea de var şi reduce cantitatea de apă necesară în amestec. Aditivul Masterfrost pentru grăbirea legării pe parcursul betonării în condiţii de temperatură scăzută, asigură legarea betonului până la o temperatură de -10 C, fără vreo daună. Se recomandă şi utilizarea aditivului fibros Masterfiber pentru corectarea betonului şi a tencuielii, deoarece prin adăugare la mortare sau betoane pe parcursul mixării îmbunătăţeşte proprietăţile mecanice ale acestora.

3 2 6. PROFILE DIN MATERIALE SPECIALE PENTRU TENCUIELI; PROFILE PENTRU GIPSCARTON ŞI ACCESORII ALE ACESTORA THERMOMASTER ALU Profil pentru protejarea muchiilor şi colţurilor pozitive ale termoizolaţiei faţadei Profilul L din aluminiu este prevăzut cu plasă din fibră de sticlă, ceea ce ajută la îmbinarea mai uşoară a acestuia cu întăritorul de tencuială de pe pereţii care urmează a fi tencuiţi. Profilul de aluminiu combinat cu fibra de sticlă ajută şi la formarea mai rapidă a colţurilor. Fibra de sticlă este fixată pe profil în lăţime de cm sau cm. THERMOMASTER ALU în legături, 2,5 ml x 50 buc. = 125 ml/ legătură THERMOMASTER ALU L în legături, 2,5 ml x 50 buc. = 125 ml/ legătură THERMOMASTER ALU L în legături, 3,0 ml x 50 buc. = 150 ml/ legătură THERMOMASTER PVC Profil din PVC combinat cu plasă, pentru sisteme de termoizolaţie Colţurile se pot forma mai rapid cu profilul PVC combinat cu fibră de sticlă. În cazul profilului de muchie din PVC combinat cu fibră de sticlă, textura din fibră de sticlă nu trebuie îndoită la colţuri, materialul PVC fiind mai flexibil decât aluminiul. Fibra de sticlă este fixată pe profil în lăţime de , , cm. Tipul profilului Ambalaj Cod THERMOMASTER PVC în legături, 2,5 m x 50 buc. 125 m/ legătură THERMOMASTER PVC în legături, 2,5 m x 50 buc. 125 m/ legătură VSZ THERMOMASTER PVC în legături, 2,5 m x 50 buc. 125 m/ legătură THERMOMASTER PVC B Profil din PVC prevăzut cu plasă din fibră de sticlă şi picurător, cu muchie albă din PVC, cu care se poate lucra rapid şi profesional la muchiile de jos ale balcoanelor. Picurătorul împiedică infiltrarea apei pe plafonul balconului. THERMOMASTER PVC B Ambalaj Cod 2,5 ml în legături, 2,5 ml x 20 buc. = 50 ml/ legătură THERMOMASTER UL Profil de pornire cu lăcrimar pentru termoizolaţia faţadei Profilul de pornire din aluminiu asigură formarea estetică şi rezistentă la lovituri a părţii inferioare a termoizolaţiei faţadei. Profilul se fabrică cu lăcrimar, ceea ce împiedică scurgerea apei sub izolaţie şi nu permite înmuierea izolaţiei, prevenind astfel deteriorarea tencuielilor colorate în dreptul muchiei de jos. Materialul profilului este aluminiu anticoroziv, care îşi îndeplineşte funcţia timp îndelungat. Lăţimea profilului este în funcţie de grosimea materialului izolant. THERMOMASTER UL Ambalaj Cod 2 cm în legături, 2,5 m x 25 buc. = 62,5 ml/ legătură L cm în legături, 2,5 m x 25 buc. = 62,5 ml/ legătură L cm în legături, 2,5 m x 25 buc. = 62,5 ml/ legătură L cm în legături, 2,5 m x 25 buc. = 62,5 ml/ legătură L cm în legături, 2,5 m x 25 buc. = 62,5 ml/ legătură L cm în legături, 2,5 m x 25 buc. = 62,5 ml/ legătură L cm în legături, 2,5 m x 25 buc. = 62,5 ml/ legătură L cm în legături, 2,5 m x 25 buc. = 62,5 ml/ legătură L cm în legături, 2,5 m x 25 buc. = 62,5 ml/ legătură L120000

4 MASTERPLAST ROMÂNIA 3 EJOT PIESĂ RACORD PROFIL PORNIRE Se foloseşte pentru îmbinarea profilelor de pornire, obţinându-se o linie dreaptă continuă, împiedicându-se astfel mişcarea profilelor de soclu până la uscarea adezivilor şi a tencuielilor. EJOT piesă racord profil pornire Ambalaj Cod 30 mm 100 buc./ cutie MASTERPROFIL PROFIL RACORD FEREASTRĂ Acest profil asigură o racordare hidrofugă şi fără fisuri la golurile din uşi şi ferestre. Piesa de profil se prinde de tâmplărie cu o bandă autoadezivă elastică. O latură a profilului se înglobează în tencuială, iar banda elastică lipită cu autocolant de tâmplărie asigură dilatarea dintre perete şi tâmplărie. Pe latura detaşabilă a profilului se poate monta folia de protecţie a tâmplăriei cu banda adezivă de pe profil. Se recomandă folosirea la tâmplărie din lemn sau la finisări pretenţioase. Denumirea produsului Ambalaj Cod MASTERPROFIL profil racord fereastră în legături, 2,5 ml/ buc. x 20 buc./ legătură MASTERPROFIL ALU L Şină pentru protejarea muchiilor şi colţurilor pozitive ale termoizolaţiei faţadei Profil L din aluminiu de 12 x 24, 24 x 24 mm, uşor de tăiat, ajută la formarea estetică a muchiilor. Se aşează înainte de montarea plasei în glet. Plasa se îndoaie peste profil la o lăţime de 10 cm. Caracteristici tehnice: aluminiu, necoroziv, cu grosimea pereţilor de 0,4 mm. Lungimea bordurii din aluminiu Ambalaj Cod 20 x 20 mm, 2 ml în legături, 2,0 ml x 50 buc. = 100 ml/legătură x 20 mm, 2,5 ml în legături, 2,5 ml x 50 buc. = 125 ml/legătură x 20 mm, 3 ml în legături, 3,0 ml x 50 buc. = 150 ml/legătură x 24 mm, 2 ml în legături, 2,0 ml x 50 buc. = 100 ml/legătură x 24 mm, 2,5 ml în legături, 2,5 ml x 50 buc. = 125 ml/legătură x 24 mm, 3 ml în legături, 3,0 ml x 50 buc. = 150 ml/legătură PROTECŢIE COLŢ ALUX Bandă de hârtie cu întăritură de aluminiu pentru protecţia colţurilor pozitive de boltă Se utilizează la protecţia muchiilor de boltă sau/ şi la protecţia muchiei drepte. Denumirea produsului Ambalaj Cod Protecţie colţ ALUX suluri de 30 ml A000 MASTERPROFIL PVC Şină pentru protejarea muchiilor colţurilor pozitive ale termoizolaţiei faţadei Profilul L din PVC este uşor de tăiat, este elastic şi se deteriorează greu. Profilul ajută la formarea estetică a muchiilor şi se aşează înainte de montarea plasei în glet. Plasa se îndoaie peste profil în lăţime de 10 cm. MASTERPROFIL PVC Ambalaj Cod 2,5 ml în legături, 2,5 ml x 50 buc. = 125 ml/ legătură

5 4 6. PROFILE DIN MATERIALE SPECIALE PENTRU TENCUIELI; PROFILE PENTRU GIPSCARTON ŞI ACCESORII ALE ACESTORA MASTERPROFIL PROFIL DE TENCUIT, PROTECŢIE COLŢ INTERIOR Este din oţel zincat şi se foloseşte pentru tencuieli din ciment sau ciment-var. Profilul de oţel zincat uşurează munca, formând un unghi perfect drept, mai rezistent. Dimensiuni: 36 x 36 mm. MASTERPROFIL profil de tencuit, protecţie colţ interior Ambalaj Cod Lungime 2,75 m legături - 2,75 ml/ buc., 25 buc./ legătură Lungime 3 m legături - 3 ml/ buc., 25 buc./ legătură MASTERPROFIL PROFIL DE TENCUIT METALIC PROTECŢIE COLŢ INTERIOR / EXTERIOR Profilul este din oţel zincat pe ambele părţi, având o compoziţie mai bogată în zinc şi fiind ideal pentru rezistenţe exterioare la coroziuni. Dimensiuni: 48 x 48 mm. MASTERPROFIL profil de tencuit metalic, protecţie colţ interior/ exterior Ambalaj Cod legături - 3 ml/ buc., 15 buc./ legătură MASTERPROFIL ŞINĂ GHIDAJ Şina este din oţel zincat şi se foloseşte la tencuieli din ciment sau ciment-var. Nu se va folosi la tencuieli pe bază de ipsos. Prin folosirea ei se face o economie de material de cca 30 %, munca fiind mult mai rapidă şi precisă, iar tencuiala de grosime minimă. Înălţimea profilului 6 mm, 10 mm. MASTERPROFIL şină ghidaj 6 mm legături - 3 ml/ buc., 50 buc./ legătură MASTERPROFIL şină ghidaj 10 mm legături - 3 ml/ buc., 50 buc./ legătură MASTERPROFIL ŞINĂ GHIDAJ PVC Şina se foloseşte la pereţii expuşi la umezeală, executaţi cu tencuială din gips. Fiind foarte flexibilă trebuie prinsă în mai multe puncte ale peretelui. Dimensiuni: înălţime 8 mm, lăţime 38 mm. MASTERPROFIL şină ghidaj PVC 8 mm legături - 3 ml/ buc., 20 buc./ legătură MASTERPROFIL PROFIL DE TENCUIT PENTRU PROTECŢIE COLŢ, ARCUIBIL Profilul este din oţel zincat şi se foloseşte pentru tencuieli din ciment. Uşurează alcătuirea estetică a arcadelor care vor fi mai puţin vulnerabile. Dimensiiuni: circa 60 x 60 mm. MASTERPROFIL profil de tencuit pentru protecţie colţ, arcuibil legături - 2,95 ml/ buc., 40 buc./ legătură

6 MASTERPLAST ROMÂNIA 5 MASTERPROFIL PROFIL DE TENCUIT, PROTECŢIE COLŢ PENTRU EXTERIOR, CU MUCHIE PVC Profil din oţel zincat cu colţ PVC. Folosirea lui duce la un randament sporit la tencuiala colţurilor, muchia obţinută fiind estetică şi rezistentă. MASTERPROFIL profil de tencuit, protecţie colţ pentru exterior, cu muchie PVC legături - 3 ml/ buc., 15 buc./ legătură THERMOMASTER PVC FLEX Profilul PVC arcuibil se foloseşte la colţuri arcuite pentru întărirea lor. Profilul se poate arcui şi la raze mici, nu rugineşte şi nu este rigid, astfel se pot forma unghiuri estetice. Profilul se pune într-un pat de glet înainte de montarea plasei din fibră de sticlă, apoi în ambele direcţii se suprapune cca. 10 cm de plasă. THERMOMASTER PVC FLEX Ambalaj Cod 2,5 ml legături - 2,5 ml x 20 buc. = 50 ml/ legătură THERMOMASTER W PROFIL Acest profil asigură o îmbinare hidrofugă şi fără fisuri. Profilul se fixează de tâmplărie prin fâşia autoadezivă elastică aflată pe latura fără plasă. Latura cu fâşii de plasă din fibră de sticlă, se va îngloba în tencuiala spaletului. Banda autoadezivă asigură dilatarea dintre tâmplărie şi straturile de izolare de pe perete. Tâmplăria se protejează cu o folie care se fixează de partea detaşabilă a profilului din plastic tot cu ajutorul unor fâşii autoadezive. După terminarea tencuielii, folia protectoare se înlătură împreună cu partea detaşabilă a profilului. Se recomandă folosirea profilelor la protejarea tâmplăriei de lemn sau la lucrări de finisaj pretenţioase. THERMOMASTER W PROFIL Ambalaj Cod 2,5 ml legături - 2,5 ml x 20 buc. = 50 ml/ legătură PROFILFIX ADEZIV LIPIT PROFILE Adeziv sub formă de praf, ambalat în sac, pentru lipirea profilelor de tencuit La adezivul gata preparat, se adaugă apă şi astfel obţinem un mortar rezistent, cu timpul deschis de punere în operă de 60 minute, cu aderenţă foarte bună la orice tip de suprafaţă absorbantă. Profilele se vor lipi cu o zi înainte de tencuire, fixate în puncte de adeziv, la distanţă de 40 cm între puncte (la temperatura C). Consum specific: 0,35-0,5 kg/ ml la profile de colţ, 0,2-0,4 kg/ ml la şinele de ghidare. PROFILFIX Adeziv lipit profile 1 sac = 25 kg PLASĂ RABITZ METAL A Plasa de întărire a tencuielilor tradiţionale Plasă de rabitz galvanizată, sudată în puncte, pentru întărirea tencuielilor din mortar tradiţionale. Se poate utiliza şi la racordul suprafeţelor de cărămidă cu suprafeţe de beton. Prin utilizarea ei se măreşte rezistenţa tencuielii şi se împiedică fisurarea suprafeţelor. Pentru a realiza o suprafaţă fără crăpături, suprapunerea trebuie să fie de 10 cm, iar la materialele de altă natură suprapunerea trebuie să fie de 15 cm. Plasă RABITZ metal A Sul 1 x 50 ml = 50 m² A

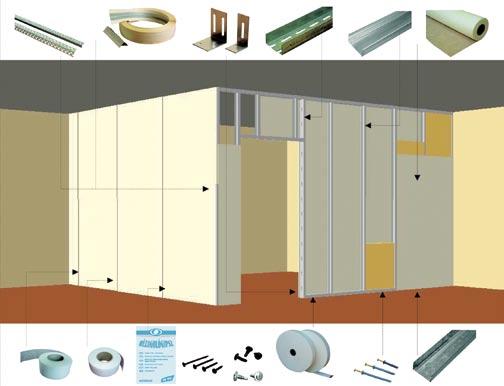

7 6 6. PROFILE DIN MATERIALE SPECIALE PENTRU TENCUIELI; PROFILE PENTRU GIPSCARTON ŞI ACCESORII ALE ACESTORA ELEMENTE, PROFILE ŞI ACCESORII PENTRU STRUCTURI GIPSCARTON PREZENTARE GENERALĂ Domeniul de utilizare Masterplast oferă o paletă completă a sistemelor de tip gipscarton utilizate în cadrul industriei construcţiilor sau pentru unele faze de lucru ale construirii caselor cu structuri uşoare. Aceste sisteme includ: profile de susţinere şi de rigidizare ale structurilor de tip asamblat, elemente de fixare, materiale utilizate pentru umplerea golurilor, materiale pentru izolare termică şi fonică ce ţin de construirea uscată. Pot fi utilizate pentru pereţi despărţitori asamblaţi, pentru tavane false, mansardări, pereţi de tip placare/ mascare sau pentru realizarea tencuielii uscate / fără mortar/, numai prin lipire de suport, cu adeziv. Structurile proiectate corespunzător satisfac, în plus faţă de cerinţele ce ţin de estetică, şi cele legate de izolarea termică, fonică şi cerinţele amplificate ce ţin de protecţia contra incendiilor. Pereţi despărţitori /pentru compartimentare Profilele noastre de susţinere, orizontale (UW) şi verticale (CW), utilizate pentru pereţii despărţitori din gipscarton, sunt fabricate la dimensiunile standard de 50, 75 şi 100 mm. Structurile din gipscarton trebuie să fie construite pe suport solid, uscat şi ferit de îngheţ. Structura scheletului pereţilor constă în profile de susţinere (UW) şi profile de montaj (CW) utilizate pentru montajul direct al plăcilor. Profilul UW va fi fixat din 80 în 80 de cm de suport, distribuirea profilelor CW - racordate la primele, în baza cerinţelor impuse pentru pereţii despărţitori, privind rezistenţa la sprijinirea unor sarcini fiind de 600, respectiv de 625 mm. Acesta poate fi aplicat la distanţe mai mici, în funcţie de înălţimea pereţilor, de locul de utilizare şi de sarcina la care este supus peretele, cu luarea în considerare a prevederilor în materie (de exemplu la amplasarea unor instalaţii în blocurile supuse umidităţii). Sub profilele UW, din motive ce ţin de acustică, vor fi poziţionate ca element de izolare împotriva transmiterii vibraţiilor din structura metalică fâşii de burete autocolante pe o singură parte, în cazul fiecărui racord cu elementele clădirii de care se fixează profilul. Izolarea termică şi fonică accentuată a pereţilor despărţitori poate fi atinsă cu ajutorul materialului izolator amplasat între profile; această amplasare se face pe întreaga suprafaţă, cu împiedicarea mişcării/alunecării, recomandat fiind să se umple întreaga secţiune a scheletului de susţinere. Fixarea plăcilor de gipscarton sau din fibre de gips pe scheletul vertical se execută decalat, adică pe o parte se începe cu o placă întreagă (120, 125 cm), iar pe cealaltă parte cu o jumătate de placă (60, 62,5 cm). Plăcile vor fi fixate cu şuruburi autofiletante, diametrul şurubului fiind de 3,5 mm. Lungimea şurubului se va alege astfel încât să intre în scheletul din metal min. 10 mm, iar în cel din lemn min. 20 mm. Distanţa dintre şuruburi pe structura verticală este de max.

8 MASTERPLAST ROMÂNIA 7 25 cm, pe tavan de max. 17 cm. Axul şurubului va fi situat la min.10 mm de la cantul acoperit cu hârtie al plăcii de gipscarton şi la min. 15 mm de latura tăiată. Plăcile trebuie presate contra structurii de susţinere atunci când sunt montate. În scopul evitării tensiunilor suplimentare, plăcile vor fi fixate cu şuruburi, începând de la mijlocul lor înspre exterior. Capul şurubului va fi înşurubat sub nivelul planului plăcii de gipscarton, astfel încât să nu rupă cartonul. Necesarul de materiale al pereţilor despărţitori structură de susţinere din metal, cu 2x1 straturi de gipscarton (1 m²): 1 m² placă gipscarton, grosime min. 12,5 mm 0,8 ml profil pentru perete UW 2 ml profil pentru perete CW 1,3 ml fâşie de burete pentru îmbinare/racordare 26 buc. şuruburi autofiletante, 25 mm TAVANE FALSE ŞI MANSARDĂRI Avantajele utilizării: diminuarea înălţimii interioare = reducerea cheltuielilor cu încălzirea; acoperirea conductorilor, tubulaturilor ce ţin de aparataje şi a canalelor de aerisire; îmbunătăţirea izolaţiei fonice în cazul acoperirii brute; îmbunătăţirea protecţiei împotriva incendiilor. 1,8 buc. dibluri de 6/40 0,6 kg gips pentru umplut rosturile 3,2 ml bandă pentru consolidare îmbinări 1 m² Isover Akusto (şina pentru protecţia cantului sau element ALUX pentru protecţia cantului) Tavanele false sau învelitorile la nivelul mansardei pot fi montate pe schelete din lemn sau din metal. În cazul scheletului din lemn este permisă exclusiv utilizarea unor materiale uscate, drepte, lipsite de noduri sau deteriorări (datorate insectelor, carilor, şamd). Scheletul din metal constă în profile UD ce constituie bordura profilelor pentru tavan CD. Fixarea de acoperiş, în cazul distanţei mici de asamblare, se realizează cu bride directe de suspendare sau cu bride acustice oscilante, iar în cazul distanţei mai mari de asamblare se realizează cu vergele de suspendare şi cu piese de suspendare cu arc. În cazul tavanului fals cu rol de împiedicare a propagării focului (Th = 90 minute), sau supus unei sarcini accentuate, este permisă exclusiv utilizarea pieselor de suspendare cu siguranţă, profile CD - cu arc. În cazul mansardării sau a tavanului fals amplasat între un spaţiu încălzit şi unul neîncălzit se va avea în vedere condensul dinspre interior. Necesarul de materiale al tavanelor false, fixate pe structură de susţinere din metal, suspendate, cu 1 strat de gipscarton (1 m²) 1 m² placă gipscarton, grosime min. 12,5 mm 4 ml profil CD 60/27 1,3 ml fâşie de burete pentru îmbinare/racordare 20 buc. şuruburi autofiletante, 25 mm 1,6 buc. dibluri de 6/40 (pentru fixare UD) 1,6 buc. fluturaşi 6/35 (pentru poziţionare suspendare) 1,6 buc. elemente de suspendare (pentru suspendare rapidă sau de siguranţă) 3 buc. elemente de racordare în cruce CD 0,5 buc. elemente de îmbinare CD 1,6 buc. bară de suspendare cu ochiuri 0,3 kg gips pentru umplut rosturile 1,6 ml bandă pentru consolidare îmbinări 1 m² vată minerală izolatoare (în funcţie de cerinţa de izolare fonică sau termică) folie PE 0,5 mm

9 8 6. PROFILE DIN MATERIALE SPECIALE PENTRU TENCUIELI; PROFILE PENTRU GIPSCARTON ŞI ACCESORII ALE ACESTORA Necesarul de materiale al mansardărilor fixate pe structură de susţinere din lemn învelitori mansardă, cu 1 strat de gipscarton (1 m²): 1 m² placă gipscarton 6 buc. elemente de suspendare directă 29 buc. şuruburi autofiletante, 35 mm (pentru lemn) 12 buc. şuruburi autofiletante, 3,5/45 mm (pentru lemn) 0,3 kg gips pentru umplut rosturile 1,6 ml bandă pentru consolidare îmbinări 4 ml suport şipci într-un singur rând folie anticondens (în baza calculelor din proiect) 1 m² vată minerală (15+5 cm Isover DOMO) şină pentru protecţie cant sau protecţie cant ALUX Pereţi tip placare/mascare Pereţii tip placare/mascare se montează direct pe peretele portant sau ca perete independent în faţa peretelui ce se doreşte a fi învelit/mascat. Scheletul poate fi realizat din elemente din material lemnos sau din metal. Structura scheletului pereţilor montaţi direct pe un perete suport este de tip schelet vertical din şipci din lemn sau schelet metalic, constituit din profil UD ca bordură a profilelor de susţinere CD care este montat pe perete cu ajutorul diblurilor şi profilele UD fixate cu elemente de suspendare directe sau cu eclise acustice oscilante de peretele suport. Peretele de tip independent, ce trece prin faţa peretelui ce se doreşte a fi mascat este un perete despărţitor semi-învelit (adică este cartonat doar pe una din părţi), de sine stătător. Placa de gipscarton sau alte tipuri de învelitori se fixează pe structura prefabricată a scheletului, ca şi în cazul pereţilor despărţitori. Construirea pereţilor tip placare/mascare este motivată în 3 cazuri: acoperirea instalaţiilor: dacă grosimea peretelui despărţitor nu mai este corespunzătoare pentru conducerea tubulaturilor încorporate; pentru îmbunătăţirea izolaţiei fonice a pereţilor existenţi: din considerente acustice; mascarea pereţilor având o proastă calitate, ce prezintă defecţiuni estetice şi care ar putea fi reparaţi doar într-o manieră neeconomică (ar fi necesară prea multă tencuială pentru egalizare). TENCUIELI USCATE : Tencuiala uscată reprezintă o tehnologie care înlocuieşte tehnologia tradiţională umedă şi se execută prin lipirea plăcilor de gipscarton sau din fibre de gips pe peretele din cărămizi sau din beton. Pentru fixare se utilizează mortar adeziv, apoi golurile dintre plăci sunt obturate şi bandajate, după aşezarea plăcilor în plan (nivelare). Dacă suprafaţa de bază, adică peretele sau structura de susţinere, este puternic absorbantă sau neuniform absorbantă de umiditate (de exemplu beton poros sau tencuială veche poroasă), atunci înainte de lipire întreaga suprafaţă va fi tratată cu THERMOMASTER PRIMER amorsă universală diluat în proporţie de 1:1 cu apă. Plăcile care vor fi lipite trebuie să aibă, pe cât posibil, înălţimi interioare egale, lăsând rezerve de câte 1 cm - sus şi jos pentru golurile de ventilare destinate legării discurilor de gips pentru lipire.

10 MASTERPLAST ROMÂNIA 9 Avantajele utilizării: poate fi construit extrem de repede; umiditatea la construire fiind minimă, nu trebuie să se aştepte uscarea tencuielii; în spatele învelitorii din carton pot fi conduse tubulaturile de protecţie ale conductorilor (până la 16 mm), nefiind nevoie să se formeze paturile impuse în cazul pereţilor de susţinere şi nici să se repare aceste paturi; scoarţa de gips lipită respiră, are efect de regularizare a climatului. Fazele de lucru finale ale lucrărilor de construcţie uscate : Formare gol: Condiţii: Frontispiciu închis, încăpere lipsită de curenţi de aer, beton de suport pregătit. Plăci şi asamblări uscate şi desprăfuite, temperatură peste 5 C (inclusiv pe suprafaţă) Materiale: Gips pentru rostuire timp de aplicare cca 30 min Banda autoadezivă din plasă din fibră de sticlă pentru consolidare goluri (bandaj) sau Bandă din ţesătură de sticlă sau Bandă din hârtie pentru consolidare goluri Faze de lucru: Amestecare gips (cca 30 kg pentru o suprafaţă de 100 m²); Umplere goluri/rostuire, aplicarea benzii pentru consolidare goluri; Netezire, rostuire cu rol de egalizare, acoperirea capurilor şuruburilor, şlefuirea suprafeţelor rostuite. Protecţie cant: Condiţii: Frontispiciu închis, încăpere lipsită de curenţi de aer, beton de suport pregătit. Plăci şi asamblări uscate şi desprăfuite, temperatură peste 5 C (inclusiv pe suprafaţă) Materiale: Gips pentru rostuire timp de aplicare cca 30 min Element protecţie cant ALU perforat Element protecţie cant PVC perforat (drept) Element protecţie cant PVC perforat (ce poate fi arcuit) Element protecţie cant ALUX Faze de lucru: Amestecare gips; Lipire profil; Regletuire colţ, finisare/netezire. GIPSCARTON Sistemele de pereţi interiori de gipscarton oferă soluţii pentru placarea pereţilor interiori din cărămidă, pentru mascarea instalaţiilor electrice sau sanitare ori a defecţiunilor de montaj a pereţilor interiori, pentru placarea pereţilor de mansardă, pentru placarea sau crearea de pereţi care să reducă zgomotele (de ex. zgomotele structurale ale instalaţiilor sanitare). Spre deosebire de sortimentele GKB, gipscartonul GKBi rezistent la umezeală poate fi utilizat inclusiv pentru placarea încăperilor umede (băi, bucătării, etc.). Dimensiuni placă: 1,2 x 2,6 m. Se comercializează la palet. Denumire produs Grosime, mm Ambalaj Cod Gipscarton GKB 9,5 9,5 palet, 249,6 m²/ palet Gipscarton GKB 12,5 12,5 palet, 187,2 m²/ palet Gipscarton rezistent la umezeală GKBi 12,5 12,5 palet, 187,2 m²/ palet MASTERPROFIL GK UW Profil U de structură a pereţilor despărţitori din gipscarton Profilele UW se utilizează pentru prinderea şi racordarea la structură a profilelor de schelet a pereţilor, fixate de tavan sau pardosea cu şuruburi, având un strat de burete amortizor între structură şi profil. În funcţie de lăţimea profilelor de schelet, se fabrică la lăţimea de mm. Se comercializează la legătură, 1 bucată = 400 cm. MASTERPROFIL GK UW UW-50 UW-75 UW-100 Cod Lungime profil în cm Buc. /Legătură MASTERPROFIL GK CW Profil de structură a sistemelor de gipscarton Profilele CW se montează în profilele UW, ele fiind montanţii verticali ai structurii peretelui. De profilele CW verticale se fixează plăcile din gipscarton. Lungimea lor se potriveşte cu înălţimile uzuale, astfel încât utilizarea lor (tăierea la dimensiune) să producă cât mai puţine deşeuri. Lăţimea profilelor se potriveşte cu lăţimea profilelor de pornire tip UW, motiv pentru care se fabrică la lăţimea de mm. Lungime standard: 300 cm. Se comercializează la legătură. MASTERPROFIL GK CW CW-50 CW-75 CW-100 Lung 300 cm Buc./ legătură

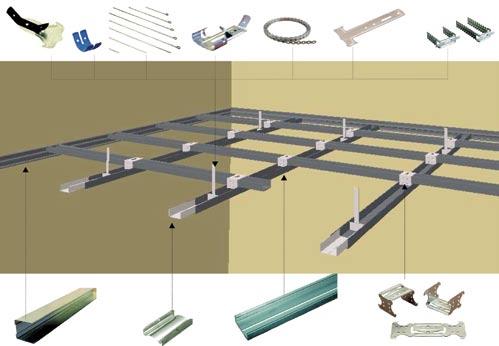

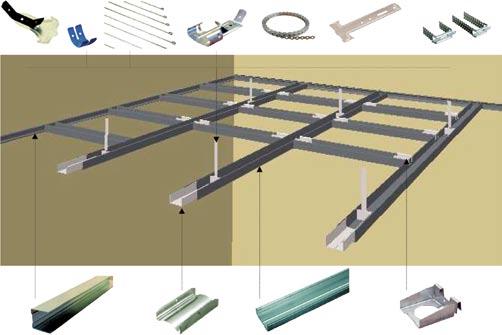

11 10 6. PROFILE DIN MATERIALE SPECIALE PENTRU TENCUIELI; PROFILE PENTRU GIPSCARTON ŞI ACCESORII ALE ACESTORA MASTERPROFIL GK UD - 27 Profil de prindere a tavanelor false din gipscarton Profilele UD servesc la prinderea structurilor tavanelor false şi fixarea profilelor CD de pereţi. Au lăţimea de 30 mm şi lungimea de 300 şi 400 cm. Profilele se folosesc, pe lângă structura tavanelor false şi pentru execuţia mascării pereţilor. MASTERPROFIL GK UD - 27 Cod Lungime profil cm Buc./ legătură UD U UD U MASTERPROFIL PROFILE METALICE SPECIALE UA Profilul metalic de tip UA este fabricat din tablă de oţel zincat, cu grosime de 2 mm, având astfel o ţinută mai rigidă decât profilele portante de tip C. Se folosesc în locuri unde este necesară o rigiditate mai mare, ca de ex.: la goluri de uşi şi ferestre, la marginea pereţilor, lângă tocuri de uşă. Lăţime standard: mm; se livrează câte 4 buc./legătură. Profile UA 3 m lungime 3,5 m lungime 4 m lungime 5 m lungime 50 mm lăţime mm lăţime mm lăţime nou! MASTERPROFIL GK CD - 60 Profil de susţinere tip C a tavanelor false din gipscarton Profilele CD sunt montanţii de structură ai tavanelor false, de care se fixează plăcile de gipscarton. Pentru suspendare există mai multe posibilităţi, în funcţie de mărimea încărcărilor. Profilele se folosesc, pe lângă structura tavanelor false, şi pentru execuţia mascărilor (pereţilor de mascare). Materialul din care sunt fabricate este tablă de oţel galvanizat. Se comercializează la legătură. Lungimile standard la care se vând sunt 300, 400 cm. MASTERPROFIL GK CD 60 Lung 300 cm Lung 400 cm Buc./ legătură CD C C BANDĂ FONOIZOLATOARE DIN BURETE Bandă autoadezivă din burete pentru izolarea profilelor UW şi UD Între profilele UD şi pardoseală sau perete, pentru egalizarea neregularităţilor şi atenuarea vibraţiilor, se montează o bandă de burete elastică. Banda este autocolantă, din material rezistent, cu aceaşi lăţime ca a profilelor. Ambalaj: sul de 30ml. Bandă fonoizolantoare din burete Lăţime 30 mm Lăţime 50 mm Lăţime 75 mm Lăţime 95 mm Cod BANDĂ DE ROSTUIT AUTOADEZIVĂ Această bandă este o plasă autoadezivă din fibră de sticlă, cu rezistenţă mare, pentru întărirea rosturilor, colţurilor şi racordurilor dintre pereţi şi tavane. Dimensiunile benzii: lăţime = 50 mm; 1 rolă = 20, 45 sau 90 ml. Bandă de rostuit autoadezivă 20 m rolă, lăţime/lungime: 5 cm x 20 ml/ sul A72000 Bandă de rostuit autoadezivă 45 m rolă, lăţime/lungime: 5 cm x 45 ml/ sul A54000 Bandă de rostuit autoadezivă 90 m rolă, lăţime/lungime: 5 cm x 90 ml/ sul A24000 BANDĂ DE ROSTUIT ÎMPÂSLITURĂ FIBRĂ STICLĂ Această bandă este o împâslitură din fibră de sticlă pentru întărirea rosturilor prin bandajare. Se montează în gips de bandaj, apoi se finisează cu gletiera. Dimensiunile benzii: lăţime = 50 mm; 1 rolă = 25 ml. Bandă de rostuit împâslitură fibră sticlă rolă, lăţime/lungime: 5 cm x 25 ml/ sul

12 MASTERPLAST ROMÂNIA 11 PIESĂ FIXARE L, LA MONTANT RIGID Elementul de fixare tip L se foloseşte la fixarea în noduri a profilelor UA. Fabricat din tablă de 2 mm, elementul de fixare tip L serveşte la îmbinarea montanţilor rigizi tip UA şi prinderea acestora de structura de beton. Se livrează la bucată. Dimensiuni 100 x 50 x x 75 x 65 Cod PIESE DE FIXARE DIRECTĂ 50/75, 50/125, 60/75, 60/125 Piese de fixare a profilelor metalice sau a şipcilor de lemn la structura tavanelor false din gipscarton. Servesc la fixarea montanţilor structurii de susţinere a tavanelor false din gipscarton din profile metalice sau şipci de lemn. Lungimea pieselor este de 125 sau 75 mm, iar lăţimea 50 sau 60 mm. Piesă de fixare 50/ buc./ cutie Piesă de fixare 50/ buc./ cutie Piesă de fixare 60/ buc./ cutie Piesă de fixare 60/ buc./ cutie BRIDĂ ACUSTICĂ Această bridă se foloseşte pentru fixarea profilelor de tavan, în aşa fel încât să amortizeze vibraţiile şi mişcările la nivelul acestuia. Se mai foloseşte şi la realizarea mascării fonoizolante sau la izolarea fonică a mansardărilor. Se livrează în lungime de mm şi lăţime de 60 mm. Bridă acustică 30/ 60 mm 100 buc./ cutie Bridă acustică 60/ 90 mm 100 buc./ cutie Bridă acustică 90/ 120 mm 100 buc./ cutie PIESA SUSPENDARE CU SIGURANŢĂ PROFILE CD CU ARC Aceste piese se folosesc pentru fixarea elastică a profilelor CD ale structurii tavanului. Sunt elemente de fixare a vergelelor de prindere a profilelor de tip CD care susţin tavanul fals din gipscarton şi au un grad de încărcare mediu. Forma capătului piesei este astfel concepută încât are o prindere mai sigură decât piesele simple de ancoraj. Piesa suspendare cu siguranţă profile CD cu arc 100 buc./ cutie PIESĂ SUSPENDARE ANKER, PIESĂ SUSPENDARE RAPIDĂ CU ARC Se foloseşte pentru ancorarea elastică a montanţilor metalici tip profil CD ale tavanelor false de structura de beton. Este un element de ancorare elastic a structurii din profile metalice tip CD, prezentând un grad de rezistenţă bună la încărcări medii şi mici. Piesă suspendare anker, piesă suspendare rapidă cu arc 100 buc./ cutie TIJĂ SUSPENDARE CU OCHI Serveşte la suspendarea tavanelor false din gipscarton, împreună cu piesele de ancorare. Livrare: 100 buc./ legătură. Tijă suspendare cu ochi 125 mm 250 mm 375 mm 500 mm Cod Tijă suspendare cu ochi 750 mm 1000 mm 1500 mm 2000 mm Cod

13 12 6. PROFILE DIN MATERIALE SPECIALE PENTRU TENCUIELI; PROFILE PENTRU GIPSCARTON ŞI ACCESORII ALE ACESTORA FLUTURAŞ Se foloseşte la tavanele casetate, pentru prelungirea vergelelor de suspendare. Planul tavanului se poate regla din această piesă, prin translatarea telescopică a vergelei. Livrare: în cutii, 100 buc./ cutie. Fluturaş 100 buc./ cutie PIESĂ PRELUNGIRE PROFIL CD Se foloseşte la prelungirea elementelor de profil metalic tip CD. Piesă prelungire profil CD 100 buc./ cutie PIESĂ ÎMBINARE ÎN CRUCE PROFILE CD Se utilizează în nodurile de intersecţie ale profilelor tip CD în condiţii de încărcare normală. Piesă îmbinare în cruce profile CD 100 buc./ cutie PIESĂ ÎMBINARE CU SIGURANŢĂ PROFILE CD ÎN CRUCE Se utilizează pentru conexiunea profilelor tip CD în plan şi capete în T. Piesă îmbinare cu siguranţă profile CD în cruce 100 buc./ cutie PIESĂ SUSPENDARE FĂRĂ ARC PROFIL CD Plăcuţă de suspendare de lungime 150 mm cu un capăt similar cu piesa de ancorare elastică rapidă. Se utilizează la suspendarea profilelor CD de structuri executate din lemn. Livrare: în cutii 100 buc./ cutie Denumire produs Piesă suspendare fără arc profil CD Cod DIBLU Se foloseşte pentru fixarea profilelor în pereţi de cărămidă şi beton. Şurubul are cap îngropat, rotund. Lungimea şurubului trebuie astfel aleasă încât să fie ancorat în perete minim 35 mm. Se recomandă pentru fixarea profilelor UD şi UW. Se livrează la cutii de 200 bucăţi (6 x 40) şi 100 bucăţi (6 x 60 şi 6 x 80) Diblu 6 x 40 6 x 60 6 x buc./ cutie buc./ cutie

14 MASTERPLAST ROMÂNIA 13 ŞURUB RAPID PENTRU MONTANT METALIC Şurubul de fixare rapid se foloseşte la profile (UW, CW, UD, CD) de grosime 0,6 mm, pentru fixarea plăcilor din gipscarton de profil. Distanţa recomandată între şuruburi la pereţi este de 20 cm şi la tavan de 17 cm. Şurubul autofiletant se foloseşte la montanţi metalici rigizi - grosime tablă de 2 mm, pentru că este capabil să străpungă peretele montantului şi fără gaură de ghidare. Lungimea şuruburilor se alege în aşa fel încât să treacă prin tabla profilului minim 10 mm, iar la montanţii din lemn să pătrundă în şipcă la o adâncime minimă de 20 mm. Şurub rapid pentru profile metalice Şurub rapid pentru profile metalice 3,5 x 25 3,5 x 35 3,5 x 45 3,5 x buc./ cutie buc./ cutie buc./cutie Şurub rapid pentru lemn Şurub rapid pentru şipci de lemn 3,5 x 35 3,5 x buc./ cutie buc./ cutie buc./cutie Şurub autoforant pentru montanţi rigizi Şurub autoforant pentru montanţi rigizi 3,5 x 25 3,5 x buc./ cutie Şurub autoforant pentru legarea profilelor (şurub OPEL) Şurub autoforant pentru legarea profilelor 3,9 x 9, buc./ cutie BANDĂ SUSPENDARE Pentru suspendarea conductelor de instalaţii Bandă din oţel galvanizat: se poate utiliza până la forţa de rupere de: 100 kg - tipul H4, 150 kg - tipul H6. Bandă suspendare H4 La sul, 10 ml/ sul H Bandă suspendare H6 La sul, 10 ml/ sul H MASTERFIBER Fibre de PP pentru îmbunătăţirea betonului şi mortarului Fibrele de Masterfiber având lungimi de 20 mm, respectiv 40 mm, se utilizează la beton în cantitate de 1 kg/ m³. La mortare, adăugat în cantitatea de 1,5-2 kg/ m³, majorează semnificativ capacitatea de rezistenţă la fisurare, reducând fisurile din contracţie. Îmbunătăţeşte rezistenţa dinamică a betonului şi măreşte rezistenţa la compresiune, încovoiere şi tracţiune. Se recomandă în special pentru şape. Masterfiber 30 μm, 12 mm 0,9 kg (sac hârtie dizolvabil) Masterfiber 30 μm, 18 mm 0,9 kg (sac hârtie dizolvabil)
