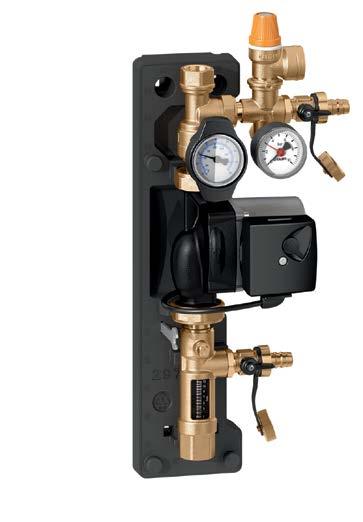

1 8 HR Cirkulacijske jedinice za solarne sustave Copyright Caleffi serije 89 PRIRUČNIK ZA UGRADNJU I PUŠTANJE U POGON SADRŽAJ Funkcija Upozorenja Asortiman proizvoda Tehnička svojstva Raspoloživa visina tlaka na priključcima cirkulacijske jedinice Karakteristične komponente digitalnog regulatora DeltaSol C+ Ugradnja Punjenje instalacije Funkcija Cirkulacijske jedinice koriste se u primarnim krugovima solarnih sustava za regulaciju temperature unutar solarnih spremnika. Crpka unutar jedinice aktivira se signalom iz regulatora. Jedinice također sadrže sigurnosni uređaj te uređaj za optimalno djelovanje strujnog kruga. Dostupni su u izvedbi za spajanje na polazni i povratni vod te u izvedbi isključivo na povratni vod. Izvedba za spajanje na povratni vod dostupna je sa ili bez priključka za digitalni regulator. Digitalni regulator DeltaSol C+ (opcionalni) prikladan je za upravljanje i kontrolu 9 različitih vrsta solarnih sustava, uključivši verziju s izolacijskim kućištem i zaštitnom pločom (art. 8). Ispiranje sustava Puštanje u pogon Pražnjenje sustava Zaporni ventil i nepovratna klapna Odzračnik Regulator protoka s mjeračem Ispravak s obzirom na gustoće tekućina Potpuno otvaranje i zatvaranje ventila Dijagrami primjene 8

2 UPOZORENJA Prije postavljanja i održavanja naprave potrebno je pročitati ove upute. Simbol znači: Sigurnosni simbol koji se koristi u ovim uputstvima služi za skretanje pažnje na upute koje se odnose na sigurnost. Simbol ima sljedeće značenje: PAŽNJA! PROPUST U SLIJEĐENJU OVIH UPUTA MOŽE PROUZROČITI OPASNOST! Cirkulacijska jedinica za solarne sustave mora biti montirana od strane za to kvalificirane osobe i u skladu s relevantnim nacionalnim propisima i/ili lokalnim zakonima. Ako cirkulacijska jedinica nije montirana, puštena u pogon i održavana točno prema uputama iz ovog priručnika, neće pravilno funkcionirati s posljedičnim opasnostima za korisnika. Uvjerite se da su svi priključci vodonepropusni. Prilikom izrade hidrauličkih spojeva, budite oprezni da ne bi došlo do oštećenja navojnih spojeva. Oštećenje spojeva može s vremenom uzrokovati lomove s posljedičnim uništavanja imovine i/ili ozljeda kod osoba. Temperature vode iznad C mogu uzrokovati ozbiljne opekline. Tijekom montiranja, puštanja u pogon i održavanja, provedite potrebne mjere kako biste zaštitili druge osobe od visokih temperature vode. OPREZ: Rizik od električnog udara. Od pojiti izvor električnog napajanja prije bilo kakvih interventnih zahvata. Ne pridržavanje ovih uputa može dovesti do oštećenja imovine i/ili ozljeda kod osoba. Asortiman proizvoda Art. 8. Art. 8. *Art. 8 *Art. 8 *Art. 9. *Art. 9. Cirkulacijska jedinica za povezivanje na povratni vod l/min... spojevi / i Ø mm Cirkulacijska jedinica za povezivanje na povratni vod 8 l/min... spojevi / i Ø mm Cirkulacijska jedinica za povezivanje na povratni vod l/min... spojevi / Cirkulacijska jedinica za povezivanje na povratni vod 8 l/min... spojevi / Cirkulacijska jedinica za povezivanje na polazni i povratni l/min... spojevi / i Ø mm Cirkulacijska jedinica za povezivanje na polazni i povratni 8 l/min... spojevi / i Ø mm *Izolacija cirkulacijske jedinice omogućava spajanje jedinice sa kućištem digitalnog regulatora DeltaSol C+ (pogledati str.) Tehničke karakteristike Materijali Zaporni ventili Nepovratna klapna: Termometar: mesing EN CWN mesing EN CWN čelik/aluminij Regulator protoka s mjeračem Cijev za razinu medija: Pokazivač protoka: Hidrauličke brtve: mesing EN CWN PSU mesing EN CWN EPDM Ručni odzračni ventil Nosač mjernih instrumenata Brtve: Oring brtve: mesing EN CWN mesing EN CWN EPDM EPDM Izolacija Materijali: Prosječna debljina: Gustoća: Raspon radne temperature: Termička provodljivost: Osjetljivost na vatru (UL9): PPE mm kg/m C, W/(m K) kod C klasa HBF

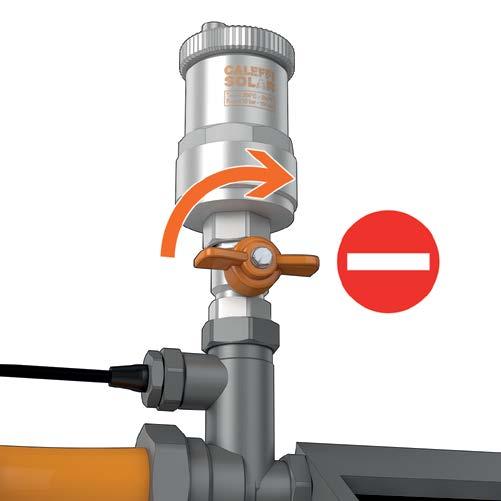

3 Djelovanje Mediji: Maksimalni postotak glikola: Maksimalna radna temperatura: Maksimalni radni tlak: Područje radne temperature sigurnosnog ventila: Sigurnosni ventil: Minimalni tlak otvaranja nepovratne klapne (Δp): Područje radne temperature zapornog ventila i nepovratne klapne: Područje radne temperature pokazivača protoka: Područje regulacije protoka: Preciznost pokazivača protoka: Ljestvica manometra: Ljestvica termometra: Spojevi: Fleksibilna cijev za povezivanje: Spojevi punjenje/pražnjenje: voda, opcija glikola % ulaz na odzračivač: C povratni ulaz na pumpu: C bar C bar (za ostala podešavanja, i upotrijebite adapter šifre F) kpa ( mm v.s.) C C l/min i: 8 l/min ±% bar C / Ž / M s crijevom Ø mm bez crijeva Ø / vrtno crijevo Crpka, model Solar (8 za 8 l/min protoka) ljevano željezo GG / Električno napajanje: V Hz Maksimalni tlak: bar Maksimalna temperatura: C Stupanj zaštite: IP Digitalni regultor (art. 8) Električno napajanje: Nominalna potrošnja: ulaza za sonde Pt relejna izlaza s poluvodičkim kontaktima: temperaturne sonde s područjem rada: Područje radne temperature kabela sonde: temperaturna sonda s područjem rada: Područje radne temperature kabela sonde: Područje temperature okruženja: Stupanj zaštite: Dimenzije: V Hz, VA ( V (ac)) A C C C 8 C C IP x x 9 mm Raspoloživa visina tlaka na priključcima cirkulacijske jedinice Serija 8 Područje regulacije protoka l/min Serija 8 Područje regulacije protoka 8 l/min H (mm v.s.) H (kpa) 8 8 UPS 8,,,,8,,,,,8 G (m /h) H (mm v.s.) H (kpa) 8 8 UPS 8,,,,8,,,,,8 G (m /h) Serija 9 Područje regulacije protoka l/min Serija 9 Područje regulacije protoka 8 l/min H (mm v.s.) H (kpa) 8 8 UPS 8 H (mm v.s.) H (kpa) 8 8 UPS 8,,,,8,,,,,8 G (m /h) Potrošnja energije,,,,8,,,,,8 G (m /h) Potrošnja energije P (W) 8 UPS P (W) UPS 8 8,,,,8,,,,,, G (m /h) G (m /h)

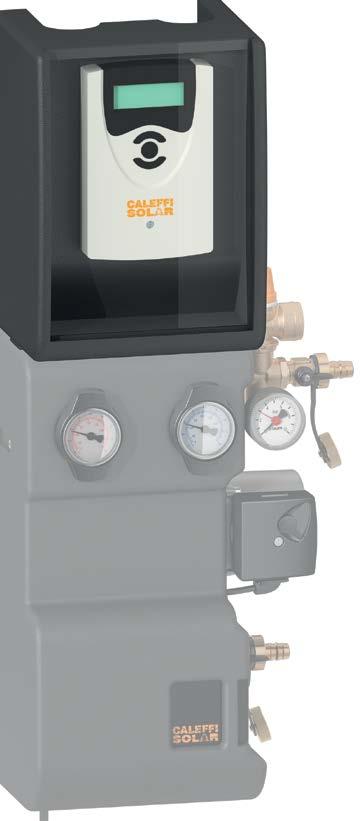

4 Karakteristične komponente ) ) ) ) ) ) ) 8) 9) ) ) ) ) ) ) ) ) 8) Cirkulacijska crpka Solar ili 8 Sigurnosni ventil za solarne sustave s podesivim izljevom serije Slavina za punjenje/pražnjenje s uređajem za mjerenje Spojni priključak s manometrom Mjerač protoka Odzračivač sa zračnim ventilom i zapornim ventilom s nepovratnom klapnom Mjerač protoka temperature Termometar na povratu Izolacija Kuglasti zaporni ventil s ugrađenom nepovratnom klapnom, s držačem za termometar Komplet za povezivanje s ekspanzijskom posudom (opcionalno) Zaslon sa sinoptičkom pločom s očitanjima temperature Tipka za podešavanje Temperaturna sonda Tuljak za sondu od nehrđajućeg čelika, šifra (opcionalno) Priključak za cijev Izolacijsko kućište sa zaštitnom pločom i regulatorom, šifra 8 Montažna konzola Digitalni regulator DeltaSol C+ Napajanje: V (ac). S izolacijskom kutijom koja se može koristiti uz cirkulacijske jedinice serija 8 i 9. U kompletu s sonde Pt, četvrta sonda opcionalna. Funkcije: diferencijalni regulator temperature s dodatnim funkcijama i opcijama. Ulazi: za sonde Pt. Izlazi: poluvodička releja.

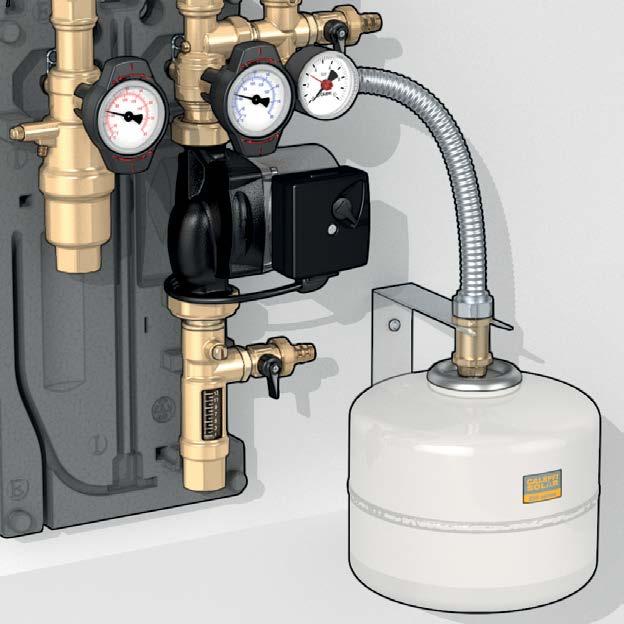

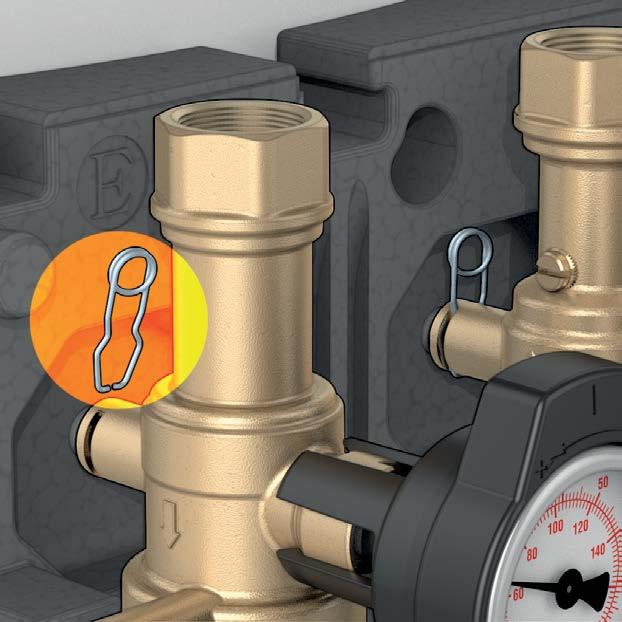

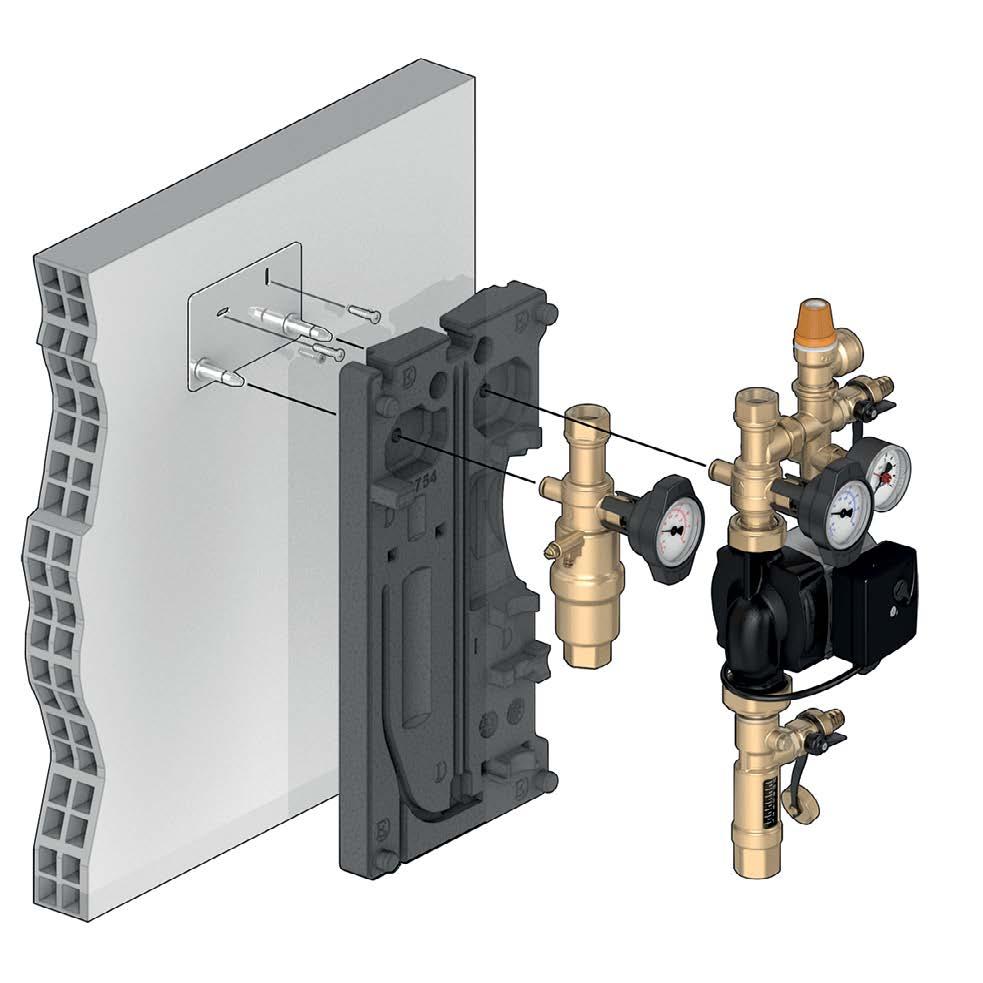

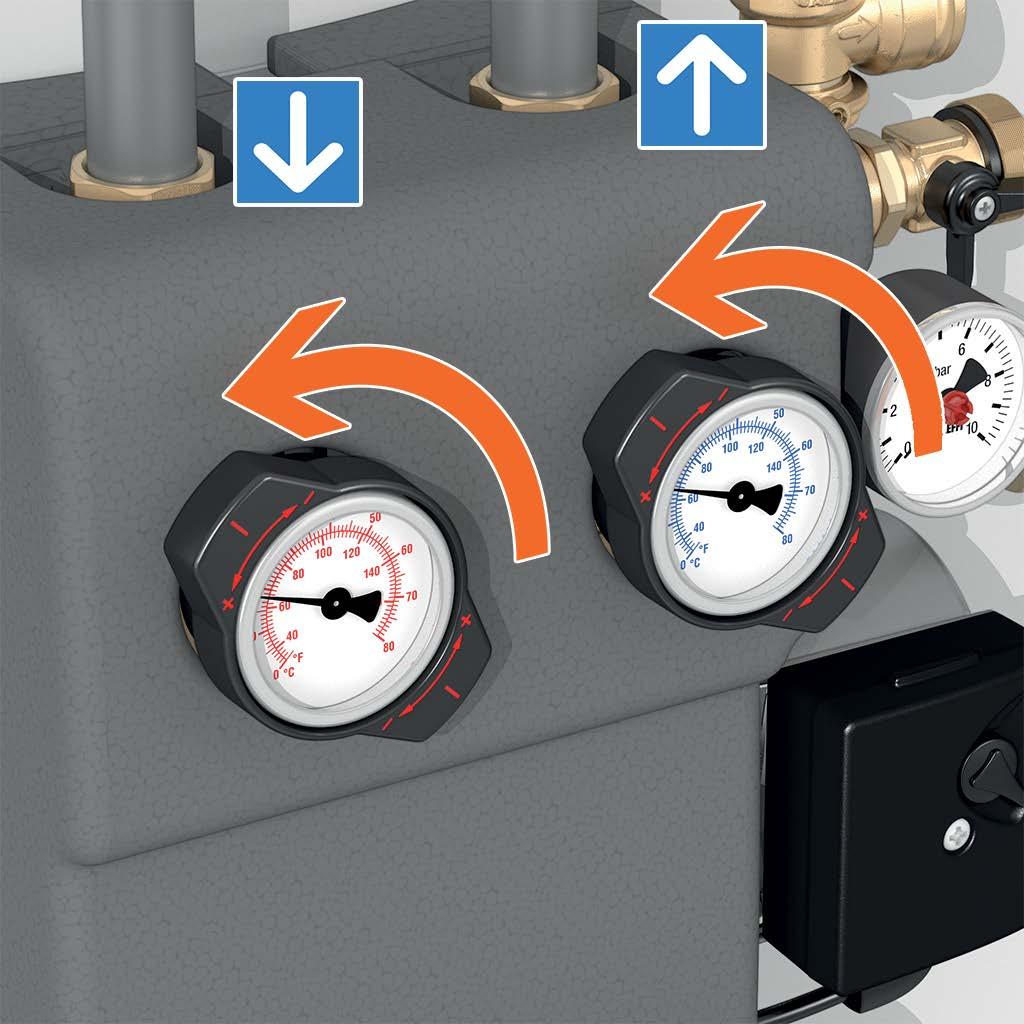

5 Punjenje sustava Otvoriti zaporni ventil s automatskim odzračnikom koji je montiran na najvišoj točci solarnog sustava. Otvoriti zaporni ventil s nepovratnom klapnom, zakretanjem ručice za (bez demontiranja termometara). Puniti pomoću crpke; pritom upotrijebiti ventil (A) koji je montiran na najnižoj točci sustava zbog potpunog pražnjenja zraka skroz zračnih ventila. Ako solarni sustav zahtjeva uporabu vode pomiješane s glikolom, eventualna se nadopunjavanja vrše uvažavajući jednake omjere. Zatvoriti zaporni ventil. Zatvoriti slavinu (A). Ugradnja Odstraniti držač termometra. Odstraniti izolacijsko kućište. Povući držač zbog oslobađanja nosača te ponovno namjestiti. Učvrstiti nosač na zid koristeći vijke koji su priloženi u vrećici (). Umetnuti jedinicu s prednje strane i namjestiti klinove kao što je prikazano na slici. Komponente su automatski pričvršćene za nosač pomoću držača (). Utvrditi položaj postavljanja ekspanzijske posude s obzirom na duljinu cijevi; pritom upotrijebiti priloženi nosač. Nosač je predviđen za montažu ekspanzijske posude od maksimalno l, pogledati upute koje se odnose na pribor (). Položiti cijevi cijelog sustava i spojiti solarne jedinice. Osigurati elemente i cijevi stražnje izolacije. Pričvrstiti sve spojeve. Navojni spojevi sustava tvornički su pričvršćeni i testirani. Naime, prije samog puštanja u pogon, obvezna je provjera svih spojeva testiranjem tlaka unutar sustava. Električno povezivanje sustava vršiti prema uputama za regulator. Postaviti prednji dio izolacije. A

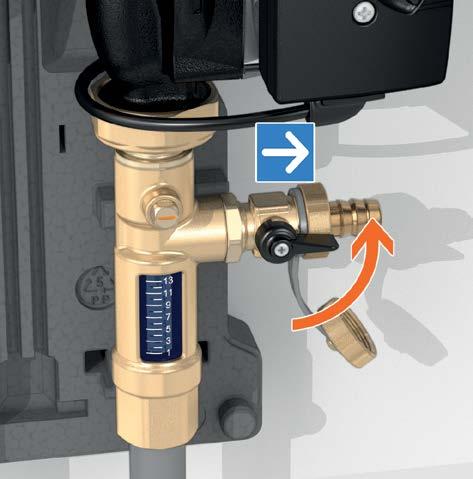

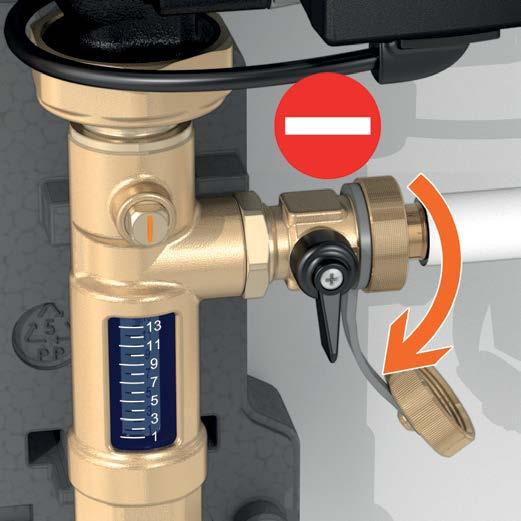

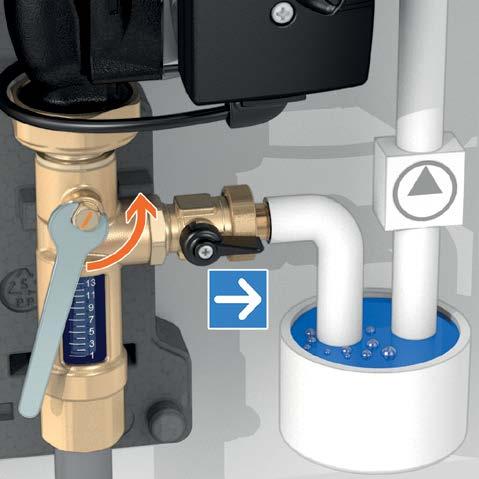

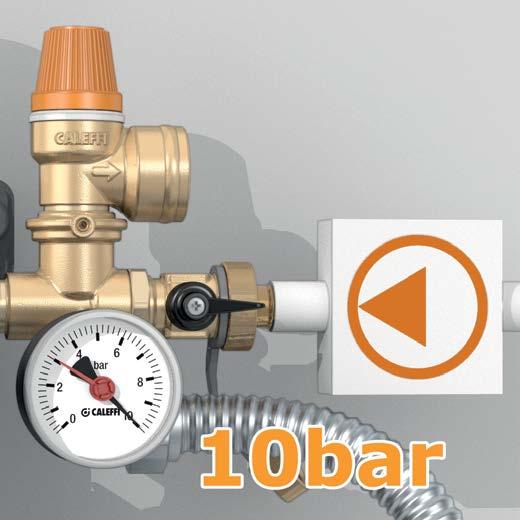

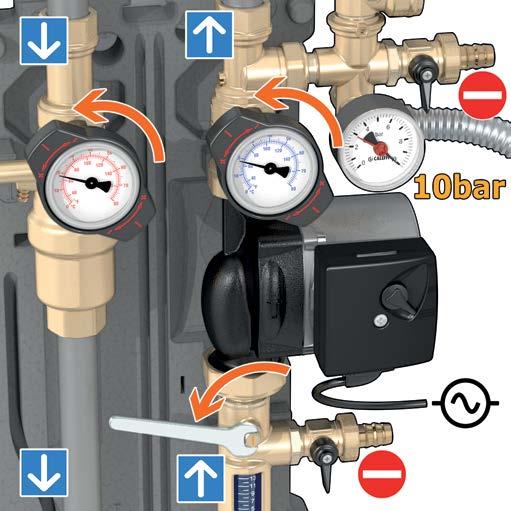

6 Ispiranje sustava Zatvoriti kuglasti ventil na regulatoru protoka (). Otvoriti slavinu za punjenje/pražnjenje (). Vanjsku pumpu (odvojenu) spojiti na slavinu za punjenje/pražnjenje koja se nalazi na sigurnosnom sklopu (), pustiti vodu da kruži kroz solarne panele dok ne proteče kroz slavinu za punjenje/pražnjenje koja se nalazi na regulatoru protoka (). Na trenutak otvoriti kuglasti ventil na regulatora protoka () kako bi sav zrak izašao iz sustava. Pustiti crpku da djeluje nekoliko minuta do potpunog ispiranja cijelog sustava. Puštanje u pogon Zatvoriti slavinu za punjenje/pražnjenje na regulatoru protoka () i vanjskom crpkom povećavati tlak unutar sustava dok ne dosegne maksimalnu radnu vrijednost. Kada tlak dosegne maksimalnu radnu vrijednost (), zatvoriti slavinu za punjenje/ pražnjenje koja se nalazi na sigurnosnom sklopu. Otvoriti ventile jedinice () i uključiti cirkulacijsku crpku solarne jedinice (bez demontiranja termometara). Ostaviti crpku uključenu određeni vremenski interval i provjeriti spojeve sustava. Ponovno otvoriti zaporni ventil na najvišoj točci solarnog sustava i ponoviti postupak odzračivanja kratkim aktiviranjem cirkulacijske crpke. Željeni radni tlak podesiti crpkom za punjenje. Protok unutar sustava moguće je modificirati regulatorom protoka (). Ova se regulacija vrši pomoću kuglastog ventila koji se nalazi u sklopu regulatora protoka (pogledati pojedina svojstva). Za pravilnu regulaciju protoka uvažavati uputstva proizvođača solarnog panela. Nakon prvih sati rada, solarni sustav mora biti ponovno odzračen na najvišoj točci sustava i na separatoru zraka (u izvedbama gdje je to predviđeno). Kada je sustav odzračen, provjeriti njegov tlak i eventualno dopuniti do željenog radnog tlaka. Pražnjenje sustava Pražnjenje sustava neophodno je ako je isti napunjen vodom, a postoji opasnost od smrzavanja. Otvoriti zaporni ventil s nepovratnom klapnom zakretanjem ručice ventila za. Otvoriti odzračnik koji se nalaze na najvišoj točci sustava. Otvoriti ispusnu slavinu na najnižoj točci sustava.

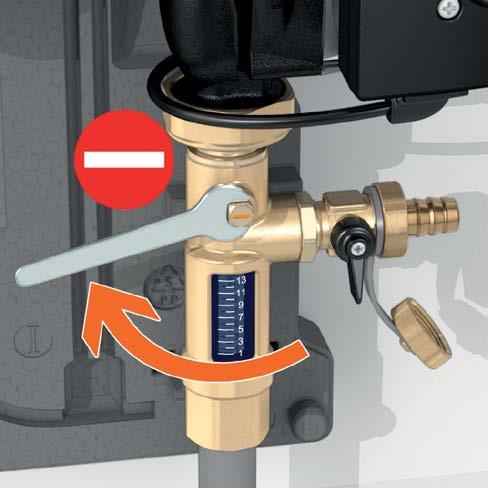

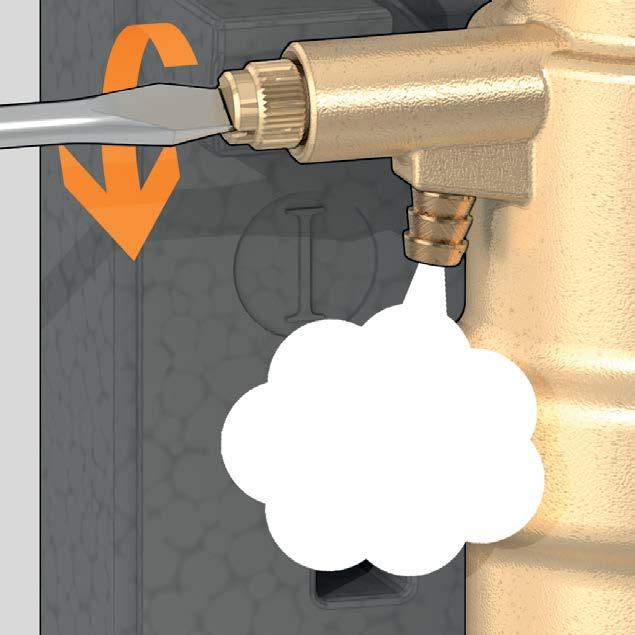

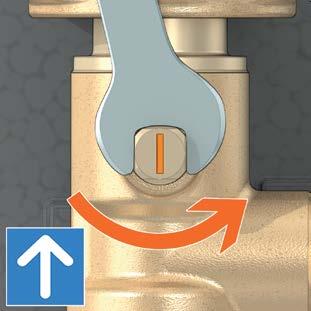

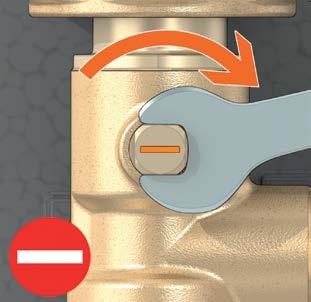

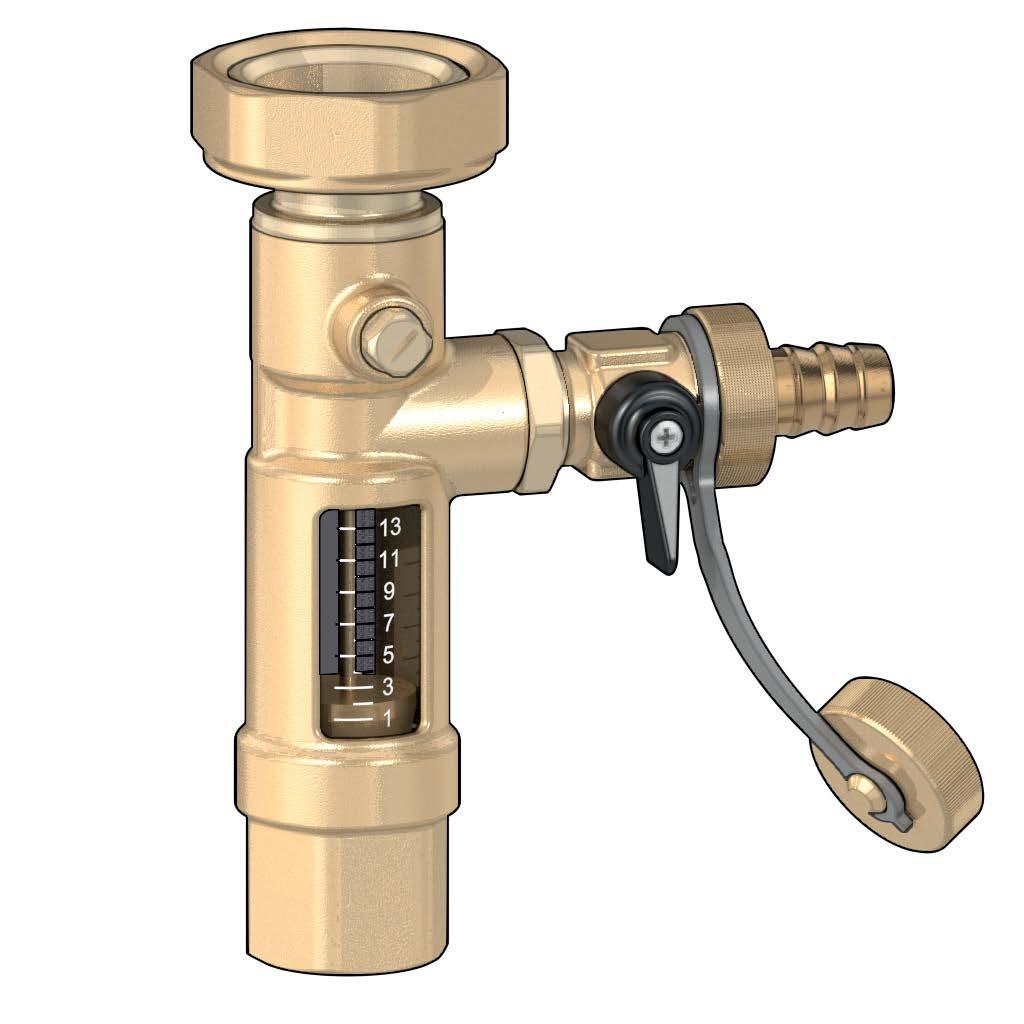

7 Zaporni ventil s nepovratnom klapnom Zaporni ventili imaju ugrađenu nepovratnu klapnu koja se nalazi unutar kugle.. Ako je potreban prolaz medija u oba smjera, otvoriti ventil u položaj od pomoću vilastog ključa od 9 mm. Otvaranje nepovratne klapne vrši se pomoću kugle,pogledati sliku (A). Regulator protoka s mjeračem Regulator protoka s ugrađenim regulacijskim kuglastim ventilom mjeri protok pomoću plovka. Mjerno područje je između l/min ili 8 l/min. Regulator protoka montira se uvijek u okomitom položaju. Pokretna matica Regulacija protoka. Prilikom rada sustava, svi ventili moraju biti potpuno otvoreni. F Spojnica / C Temperaturni indikator Ljestvica Spojnica / Na zadnjoj strani regulatora protoka se nalazi temperaturni indikator koji signalizira eventualno prekoračenje maksimalne dozvoljene temperature ( C): bijela boja = temperatura nije prekoračila dozvoljenu vrijednost; tamna boja = temperatura iznad dozvoljene vrijednosti. Uklanjanjem indikatora se gubi proizvođačko jamstvo na proizvod. Pravilan položaj Nepravilan položaj Očitavanje na gornjem rubu plovka. Oprez! Za regulaciju mjerača koristiti isključivo vilasti ključ od 9 mm. Odzračnik Solarne jedinice s polaznim i povratnim vodom opremljene su odzračnikom. Plinovi koji se odvajaju od toplinskog medija sakupljaju se u gornjem dijelu odzračnika. Prikupljeni plinovi moraju se povremeno ispustiti (svakodnevno, nakon puštanja u pogon te, nakon toga, svakog tjedna ili mjeseca, s obzirom na količinu zraka); postupak se vrši ručno, putem ventila, pomoću odvijača odgovarajućih dimenzija. Za održavanje o p t i m a l n e učinkovitosti solarnog sustava potrebno je ispuštanje zraka svakih šest mjeseci. 9 otvoreno Ispravak s obzirom na gustoće tekućina zatvoreno Odstupanje očitavanja protoka ostaje u području koje je prethodno navedeno (±%), za mješavine glikola do %. Potpuno otvaranje i zatvaranje ventila Ventil može biti potpuno zatvoren i otvoren. Zarez na ručici ventila pokazuje u kome se položaju nalazi ventil. Potpuno zatvoren Potpuno otvoren

8 Dijagrami primjene Zaporni ventil Elektrocrpka Odzračni lončić Ekspanzijska posuda Termometar Sigurnosni ventil Automatsko punjenje 8
