1 709/ Menservis Peralatan Nama : Elektrik Domestik Kertas Angka Giliran : Sept 009 ½ jam JABATAN PELAJARAN NEGERI PEPERIKSAAN PERCUBAAN SPM 009 TINGKATAN MENSERVIS PERALATAN ELEKTRIK DOMESTIK Kod Pemeriksa: Kertas Dua jam tiga puluh minit JANGAN BUKA SOALAN INI SEHINGGA DIBERITAHU.Kertas soalan ini mengandungi tiga bahagian: Bahagian A, Bahagian B dan Bahagian C..Jawab semua soalan dalam Bahagian A, Bahagian B dan Bahagian C..Jawapan hendaklah ditulis dalam ruangan yang disediakan dalm kertas soalan. Kertas soalan ini hendaklah diserahkan pada akhir peperiksaan. Bahagian Soalan.Kerja mengira hendaklah ditunjukkan dengan jelas. Anda mungkin kehilangan skor jika langkah-langkah C penting tidak ditunjukkan dengan teratur. Jumlah.Anda boleh menggunakan kalkulator. Kertas soalan ini mengandungi 7 halaman bercetak A B [Lihat sebelah] 709/ SULIT

2 SULIT / BAHAGIAN A Jawab semua soalan. Rajah. Anda pernah menguji kapasitor dengan menggunakan meter pelbagai seperti dalam Rajah di atas semasa di bengkel. Berdasarkan pengujian yang anda lakukan, tandakan () bagi tiga jawapan yang betul berdasarkan keadaan kapasitor tersebut. Kedudukan Jarum Meter Terdapat pesongan, jarum naik ke bacaan sifar dan kembali ke infiniti Keadaan Kapasitor Kapasitor rosak. Bocor Ruangan Jawapan Terdapat pesongan, jarum tidak kembali kepada infiniti Kapasitor rosak. Bocor Tiada pesongan. Jarum penunjuk berada pada infiniti Kapasitor rosak. Terbuka Terdapat pesongan. Jarum penunjuk berada pada sifar Kapasitor rosak. Terpintas Terdapat pesongan. Jarum penunjuk berhenti di tengah-tengah Kapasitor rosak. Bocor Tiada pesongan. Jarum penunjuk berada pada infiniti Kapasitor rosak. Terpintas [ : ]

3 SULIT /. Rajah (a) di bawah menunjukkan litar skematik dan rajah (b) menunjukkan lakaran litar bergambar projek bekalan kuasa pengatur voltan DC. Rajah (a) Rajah (b) Berpandukan litar skematik Rajah(a) dan lakaran bergambar Rajah (b)di atas, lakarkan penyambungan komponen sebenar pada papan jalur di bawah dan labelkan setiap komponen yang dipasang. [ : ]

4 SULIT /. Rajah di bawah menunjukkan satu litar pendawaian lampu dikawal oleh suis sehala. Anda pernah melakukan ujian penebatan pada pendawaian tersebut dengan menggunakan penguji tebatan. Lakarkan sambungan penguji tebatan dan kabel yang perlu diuji pada rajah pendawaian di bawah untuk tiga ujian tersebut. UJIAN UJIAN UJIAN Rajah [ : ]

5 SULIT / A B C D E F Rajah monitor. Anda pernah menggunakan perkakasan dalam Rajah di atas. Berdasarkan pengalaman anda, pilih dan tandakan lima komponen A, B, C, D, E atau F dalam Rajah di atas yang bersesuaian dengan tanda-tanda yang menunjukkan komponen tersebut rosak dalam ruangan jawapan di bawah. Tanda-tanda kerosakan perkakasan komputer Tiada bekalan kuasa semasa suis komputer dihidupkan Bunyi letupan kecil semasa komputer dipasangkan dan tiada bekalan kuasa selepas itu Kedengaran bunyi bip Komputer terhenti (hang)semasa sedang beroperasi Komputer akan reboot sendiri ketika sedang digunakan Kedengaran bunyi bising semasa disket sedang beroperasi Disket menjadi rosak setelah dimasukkan dan data tidak boleh dibaca melalui pemacu tersebut Pemacu (Drive A) tidak dapat dikesan Tiada sebarang paparan pada skrin Terdapat kecacatan paparan pada skrin Skrin terpadam tiba-tiba dan tidak boleh dihidupkan semula Bau terbakar Bahagian dalamnya berhabuk Pemacu tidak dapat membaca sebarang data Dulang (tray) pemacu tidak dapat dibuka walaupun suis eject telah ditekan Sistem tidak dapat dikesan Bunyi bising semasa sistem komputer sedang beroperasi Pergerakkan sistem tersangkut-sangkut Bad sector semakin banyak Ruangan Jawapan [ : ]

6 SULIT / Sudut pin- Intel Pentium Rajah. Rajah menunjukkan pandangan bawah sebuah Unit Pemprosesan Pusat /CPU (Central Processing Unit). Arif telah memasang CPU ini pada papan induk komputernya. Tuliskan turutan yang betul bagi prosedur pemasangan CPU itu supaya komputer Arif dapat berfungsi dengan baik. Prosedur memasang CPU Kenalpasti sudut pin- pada soket CPU. Sudut pin- ialah sudut yang bersebelahan dengan hujung tuas pengunci bila tuas diturunkan. Ruang Jawapan Kenalpasti lokasi soket CPU pada papan induk. Naikkan tuas pengunci (locking lever) ke kedudukan tegak supaya lubang-lubang pada soket dibuka. Kenalpasti lokasi soket RAM pada papan induk. Tekan skru ke bawah untuk menetapkan klip penahanan pada slot. Kenalpasti tuas pengunci yang terletak di tepi soket CPU. Tempatkan CPU pada soket. Laraskan kedudukan CPU. Turunkan tuas pengunci untuk mengunci CPU pada soket. [ : ]

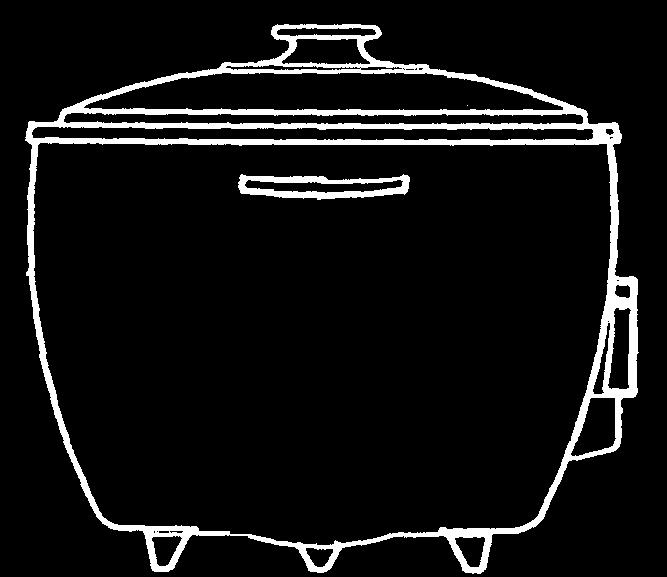

7 SULIT / Rajah 6 6. Anda pernah mengendalikan sebuah periuk nasi elektrik seperti dalam Rajah 6 di atas. Berdasarkan pengalaman anda, nomborkan langkah-langkah mengendalikan periuk nasi tersebut mengikut urutan yang betul. Langkah-langkah kendalian periuk nasi Ruang Jawapan Masukkan beras mengikut sukatan Tekankan suis cook On kan suis bekalan Letakkan periuk aluminium ke dalam badan periuk Tanggalkan talian bekalan untuk keselamatan Suis akan terpelantik ke warm apabila nasi sudah masak Pasangkan talian bekalan ke soket alir keluar Basuh beras sehingga bersih Off kan suis bekalan Tunggu seketika biarkan suis dalam keadaan warm [ : ]

8 SULIT / 7. Anda ingin membasuh baju di dalam mesin basuh semi automatik.tuliskan turutan yang betul dalam mengendalikan mesin basuh itu dalam ruang jawapan di bawah. Langkah-langkah pengendalian Bahagian Abjad Setkan tombol pada WASH.RINSE A - Sambungkan mesin basuh pada paip air dan bukakan air. Letakkan. paip air keluar ke lubang bilik air. - Pasangkan talian bekalan pada soket alir keluar dan on kan suis Masukkan air, sabun dan pakaian pada tab pembasuh. Setkan WASH TIMER mengikut masa yang dikehendaki. B C D Selepas itu, set tombol pada DRAIN untuk mengeluarkan air basuhan. E Masukkan penutup keselamatan dan tutupkan penutup pengering. F Pindahkan baju ke bahagian SPIN G Setkan masa SPIN yang dikehendaki. H Setelah selesai SPIN, offkan suis dan tanggalkan talian bekalan I Ruang Jawapan [ skor : ]

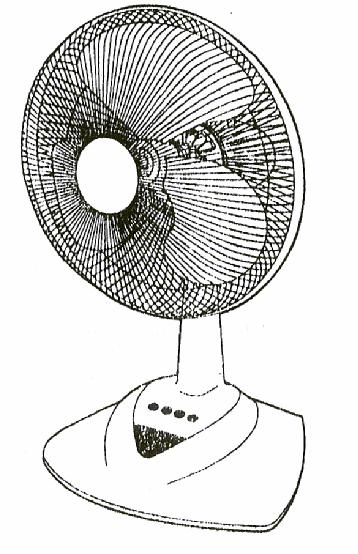

9 SULIT / Rajah 8 8. Sebuah kipas angin meja seperti Rajah 8 tidak berfungsi. Berdasarkan pengalaman anda, nomborkan langkah-langkah bagi membaik pulih peralatan tersebut mengikut prosedur yang betul. Langkah-langkah mengesan kerosakan dan baik pulih Ruangan Jawapan Menguji alat Memasang alat Menukar ganti komponen yang rosak Mengenal pasti bahagian/komponen yang rosak Mengenal pasti kendalian alat Membuka alat Mengenal pasti bahagian kerosakan [ skor : ]

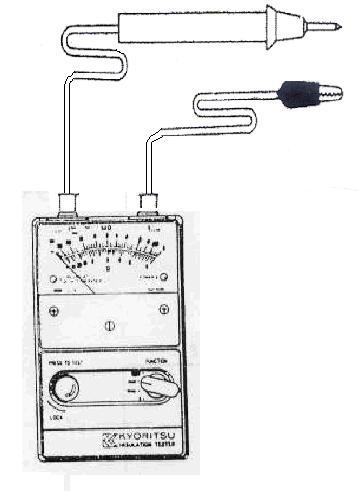

10 SULIT / Rajah 9 9. Anda telah membuat pengujian penebatan seperti dalam Rajah 9 di atas. Berdasarkan pengujian yang anda lakukan, tandakan () bagi lima langkah-langkah pengujian yang betul dalam ruang jawapan di bawah. Langkah-langkah pengujian Pastikan jarum penunjuk pada pada skala MΩ Ruangan Jawapan Sambungkan kuar berklip pada terminal bumi (E) dan kuar lid penguji pada terminal hidup (L) Sambungkan kuar merah pada terminal positif dan kuar hitam pada terminal negative Setkan suis kuasa pada 00V /000V Setkan suis pemilih pada julat Volt DC Sambungkan kuar lid penguji pada tamatan E dan kuar berklip pada tamatan N Uji antara tamatan L dengan badan(body) motor Uji antara tamatan E dengan tamatan L [ : ]

11 SULIT / 0. Anda telah membuat projek kord penyambung tambahan dengan membuat penyambungan palam tiga pin A dengan dua soket alir keluar seperti Rajah 0 di bawah. Berdasarkan pengalaman anda, lengkapkan sambungan kord penyambungan tambahan dan palam pin A di bawah dengan melakar sambungan setiap kabel dengan betul. Rajah 0 [ : ]

12 SULIT / BAHAGIAN B. Sebuah kipas siling di sebuah kelas tingkatan tiga di sekolah anda didapati tidak berfungsi apabila suis dihidupkan. Pengetua sekolah telah mengarahkan anda untuk membaiki kipas tersebut. Berdasarkan pengalaman anda, terangkan langkah-langkah untuk mengesan dan membaik pulih kipas siling tersebut. RUANG JAWAPAN [ :0 ]

13 SULIT /. Karim sedang menggunakan komputer di rumahnya, tiba-tiba dia terhidu bau hangit dari komputer tersebut dan komputer itu terpadam sendiri. Karim telah meminta bantuan anda untuk membaiki komputer tersebut dan berdasarkan pengalaman anda, tuliskan langkahlangkah mengesan dan membaikpulih kerosakan komputer tersebut sehingga ia boleh digunakan semula. RUANG JAWAPAN [ :0 ]

14 SULIT / Kedai Dino Kedai Atai Komponen Per Unit Komponen Per Unit Transformer 0 RM 0.00 Transformer 0V RM 9.00 Diod IN 00 ( unit ) RM 0.70 Diod IN 00 ( unit ) RM 0.60 Pemuat 000µF V RM.0 Pemuat 000µF V RM.0 Pemuat 70µF V RM 0.80 Pemuat 70µF V RM 0.60 Perintang 70Ω RM 0.0 Perintang 70Ω RM 0.0 Perintang 0KΩ RM 0.0 Perintang 0KΩ RM 0.70 Diod Zener 9.V RM 0.0 Diod Zener 9.V RM 0.0 Transistor N0 RM.0 Transistor N0 RM.0 Papan jalur RM.0 Papan jalur RM.0 Jadual. Jadual di atas menunjukkan senarai harga komponen elektrik yang terdapat di Kedai Dino dan Kedai Atai. Kawan anda telah memberikan anda wang sebanyak RM 0 untuk menyiapkan sebuah litar pengatur voltan. Berpandukan jadual di atas: (a) Bagi menjimatkan kos, hitungkan kos komponen elektrik yang paling murah boleh dibeli. (b) Jika kos upah RM dan kos sampingan RM hitungkan jumlah kos untuk menghasilkan projek tersebut. (c) Seterusnya, hitungkan keuntungan yang anda perolehi. RUANG JAWAPAN (a) kos komponen elektrik yang paling murah boleh dibeli.

15 SULIT / (b) jumlah kos untuk menghasilkan projek tersebut. (c) keuntungan yang anda perolehi [ :0 ]

16 SULIT / BAHAGIAN C. Anda menyediakan perkhidmatan menservis peralatan elektrik domestik yang dilakukan di rumah secara kecil-kecilan dan bercadang membesarkan perniagaan tersebut. Dengan menggunakan kreativiti anda, cadangkan langkah yang perlu anda ambil untuk memajukan perniagaan tersebut. RUANG JAWAPAN... [ :0 ]

17 SULIT /. Kedai anda menyediakan perkhidmatan menjual dan membaik pulih pelbagai jenis peralatan komputer. Lukiskan satu bentuk lakaran risalah yang akan anda edarkan kepada para pelanggan yang datang ke kedai anda untuk mempromosikan produk dan perkhidmatan anda. Andaikan risalah anda bersaiz ruang jawapan di bawah. [ :0 ]
