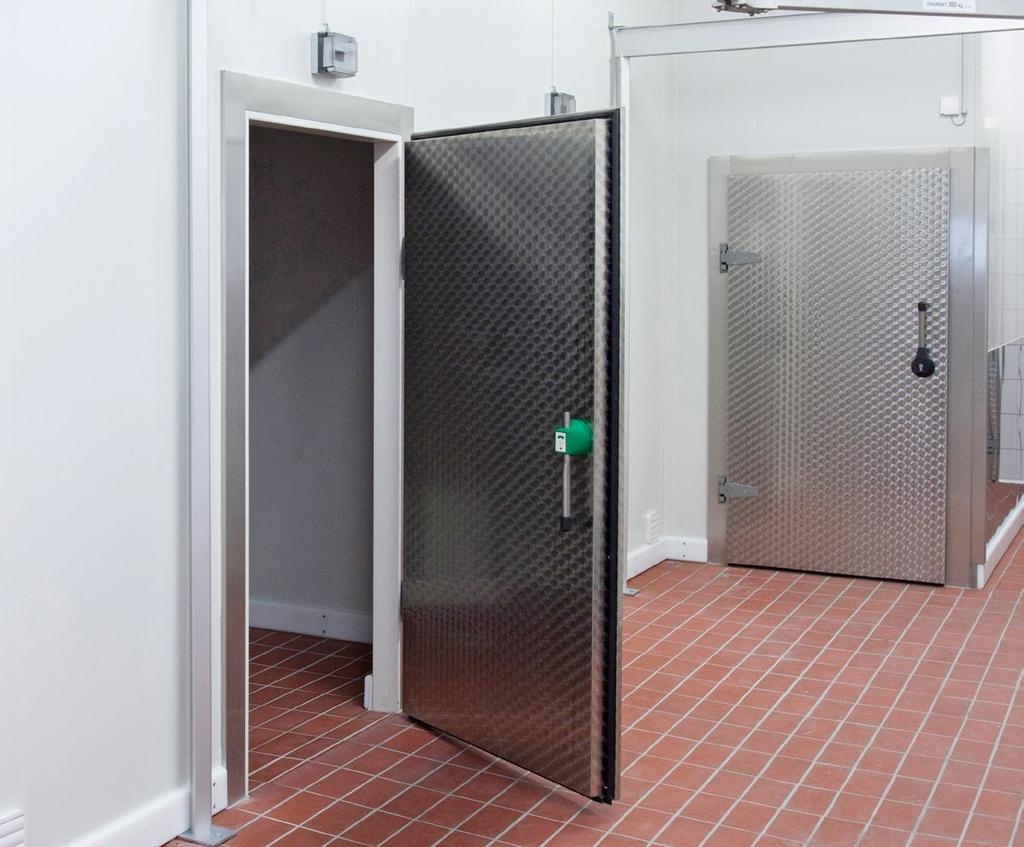

2 Tvrtka Više od 60 godina iskustva Od osnutka obiteljske tvrtke BRUCHA prije više od 60 godina, dosljedno ispunjavamo sve veće zahtjeve moderne gradnje rashladnih hala. Kao jedna od najvećih europskih montažnih tvrtki, BRUCHA s više od 200 vlastitih kvalificiranih montera diljem svijeta izvodi rashladne hale prema zahtjevima pojedinih klijenata. Zahvaljujući kompletnoj ponudi za zidove, stropove, vrata i dvorišna vrata, svaka se prostorija od visokoregalnog skladišta preko rashladnih hala pa do prostorija ili komora za duboko zamrzavanje može izgraditi na iznimno ekonomičan način. SADRŽAJ: 2 Tvrtka 4 Mjesta uporabe vrste dovratnika 6 Ugradnja u zid detaljni nacrti 8 Ugradnja panela detaljni nacrti 10 Šarke/ručke 11 Prozorčići 12 Mimokretna vrata 13 Spektar boja 14 Pregled usluga Kontinuirani razvoj proizvoda Polazeći od dugogodišnjeg iskustva u izgradnji skladišnih i proizvodnih prostorija s kontroliranim temperaturama, razvili smo BRUCHAPaneel za visokoosjetljiva područja. Pouzdanost i čistoća u proizvodnji sve su važniji. Svugdje gdje su higijenski zahtjevi posebno visoki, bilo to novogradnja ili sanacija, koristi se naš sendvič panel. Sustav BRUCHAPaneel omogućuje vam da učinkovito i ekonomično realizirate projekte. Quality management Norm: ISO 9001:2008 Vrata za radne prostorije, rashladne prostorije i prostorije za duboko zamrzavanje Sveobuhvatan program vrata tvrtke BRUCHA obuhvaća: ZAOKRETNA i KLIZNA VRATA te jednokrilna i dvokrilna PROTUPOŽARNA VRATA MIMOKRETNA VRATA i TRAKASTE ZAVJESE. Osim fleksibilnih mogućnosti planiranja i raznih posebnih izvedbi odlikuju se svojom dugotrajnošću i robusnošću. SUSTAVI VRATA ZA KOMORE omogućuju u području čistih prostorija zaključavanje velikog broja vata. Podžbukna ugradnja prozora i sigurnosni zatvarači zaokružuju bogat izbor pribora. Odobrenje Švicarskog zavoda za zaštitu od požara Visoki standardi kvalitete u proizvodnji i montaži Svi proizvodi tvrtke BRUCHA udovoljavaju nacionalnim i međunarodnim standardima kvalitete te se stalno provjeravaju. Certifikate šaljemo na upit. Iskusan montažni tim stručno izvodi montažne projekte u skladu s najnovijim tehničkim dostignućima te zahvaljujući svojem bogatom iskustvu u izgradnji posebnih konstrukcija ispunjava individualne zahtjeve klijenata. 2 OKRETNA VRATA

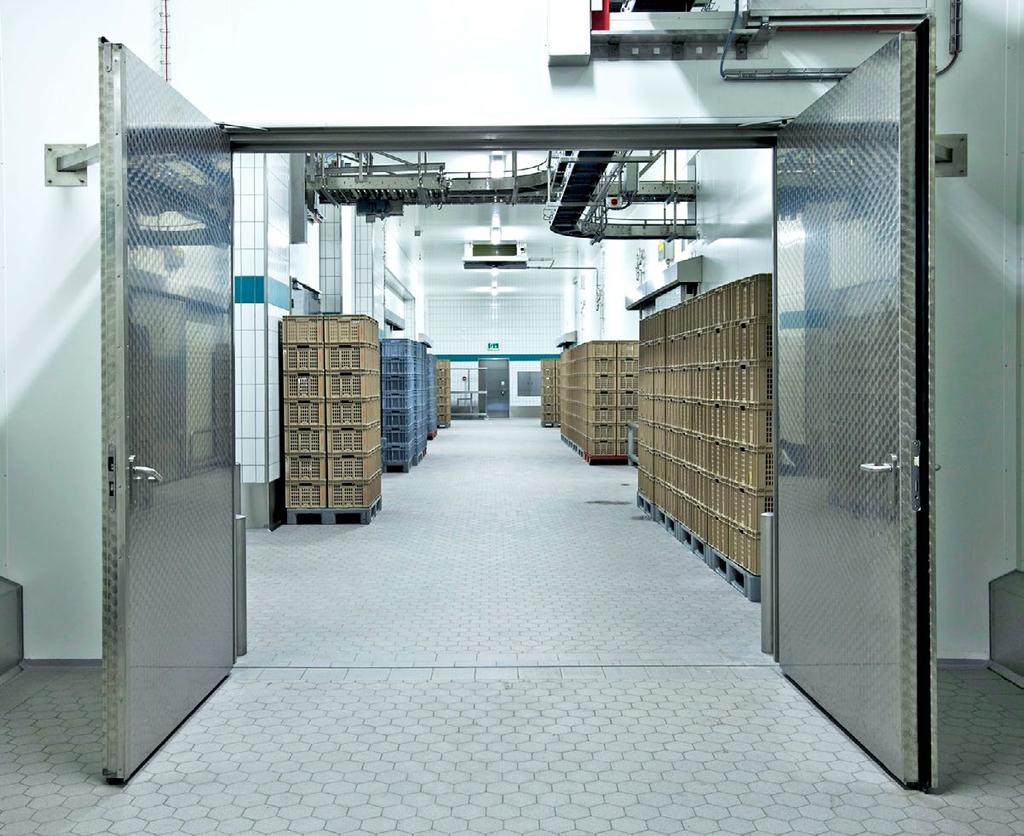

3 OKRETNA VRATA MJESTO UPORABE BR-DT NK-DT TK-DT RADNA PROSTORIJA RASHLADNA PROSTORIJA PROSTORIJA ZA DUBOKO ZAMRZAVANJE POSEBNE IZVEDBE PROSTORIJA ZA REANIMACIJU IZVED jednokrilna dvokrilna jednokrilna dvokrilna jednokrilna dvokrilna jednokrilna dvokrilna VRATNO KRILO Jezgra od tvrde poliuretanske pjene nastala tehnikom kontinuiranog pjenjenja, utična gumena brtva, na tri strane, sigurna za hranu, s kliznom brtvom na dnu. Debljina krila 65 mm 80 mm 80 mm 80 mm mm mm 180 mm 180 mm Površina krila čelični lim pocinčan, plastificiran, nehrđajući čelik U-vrijednost W/m² K* 0,360 0,293 0,293 0,293 0,236-0,199 0,236-0,199 0,134 0,134 VRSTA OKVIRA UGRADNJA U ZID dovratnik ispunjen poliuretanom u zidu Svijetle dimenzije maks. dimenzija, širina x visina u cm (posebne dimenzije na upit) 1 x x x x x x 250 automatski ZATVARAČ Radne prostorije nehrđajući čelik s prozorčićem ravni dovratnik od nehrđajućeg čelika 1 x x x x x x 250 UGRADNJA PANELA Svijetle dimenzije maks. dimenzija, širina x visina u cm (posebne dimenzije na upit) pjenasti uložni dovratnik uložni dovratnik od nehrđajućeg čelika ravni dovratnik od nehrđajućeg čelika 1 x x x x x x x x x x x x x x x x x x 250 POVRŠINE pocinčani čelični lim 41-V2A standard tj. V4A superior, kružno pjeskareno, trakasto pjeskareno valjano s uzorkom, četkano zrno 0, standardna debljina 0,7 mm. prema spektru boja SIC (vidjeti stranicu 11), standardna debljina lima 0,63 mm, ostale varijante površina na upit. Dvokrilna vrata za rashladne prostorije 4 OKRETNA VRATA

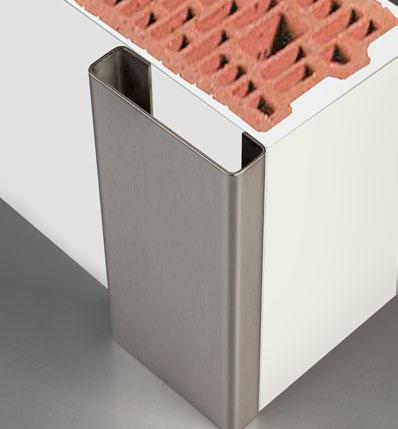

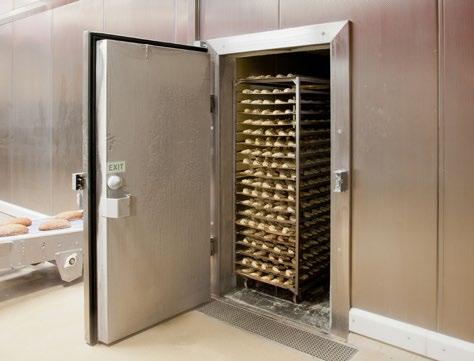

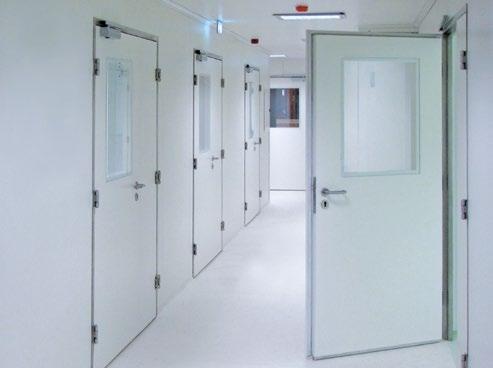

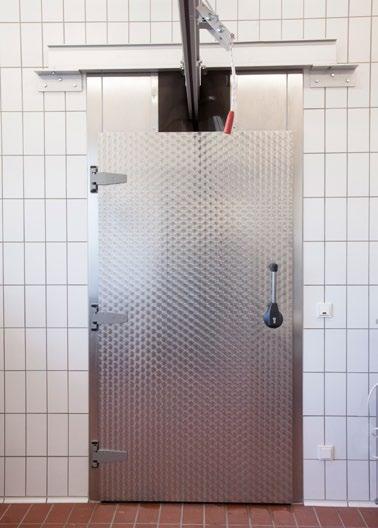

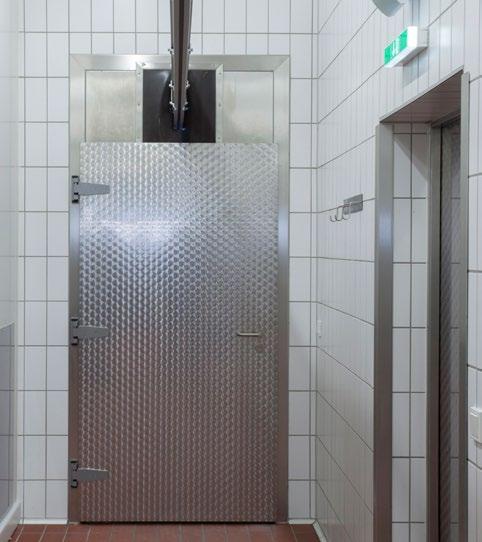

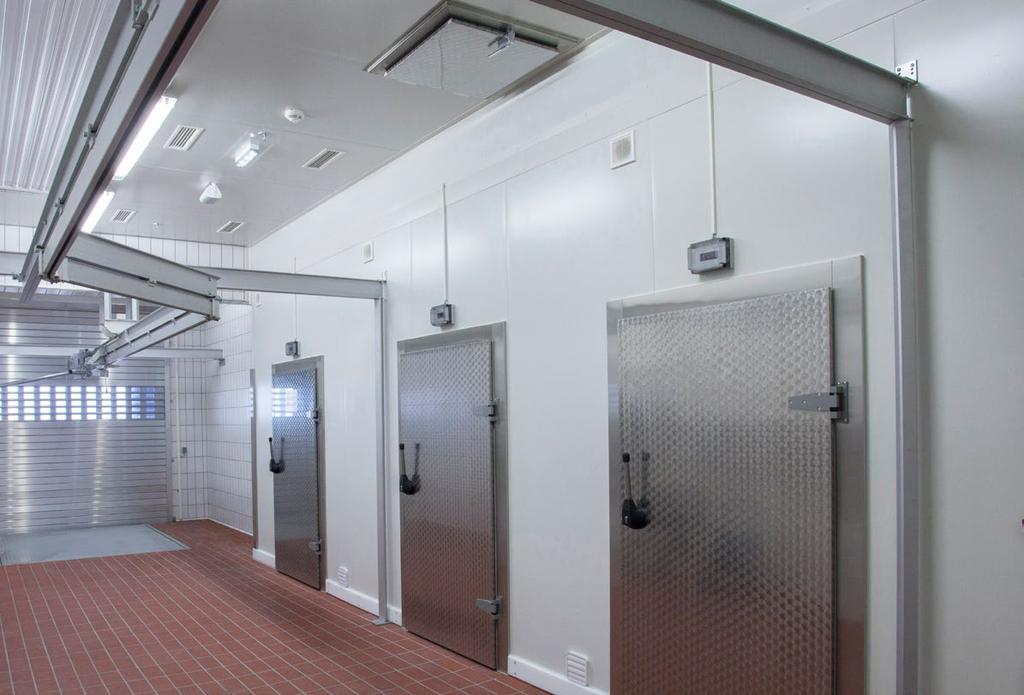

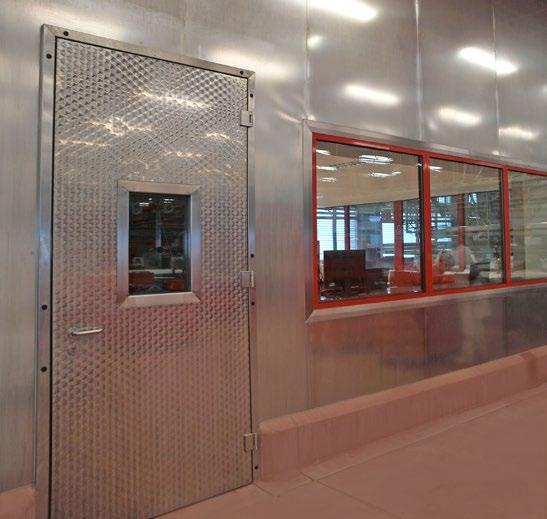

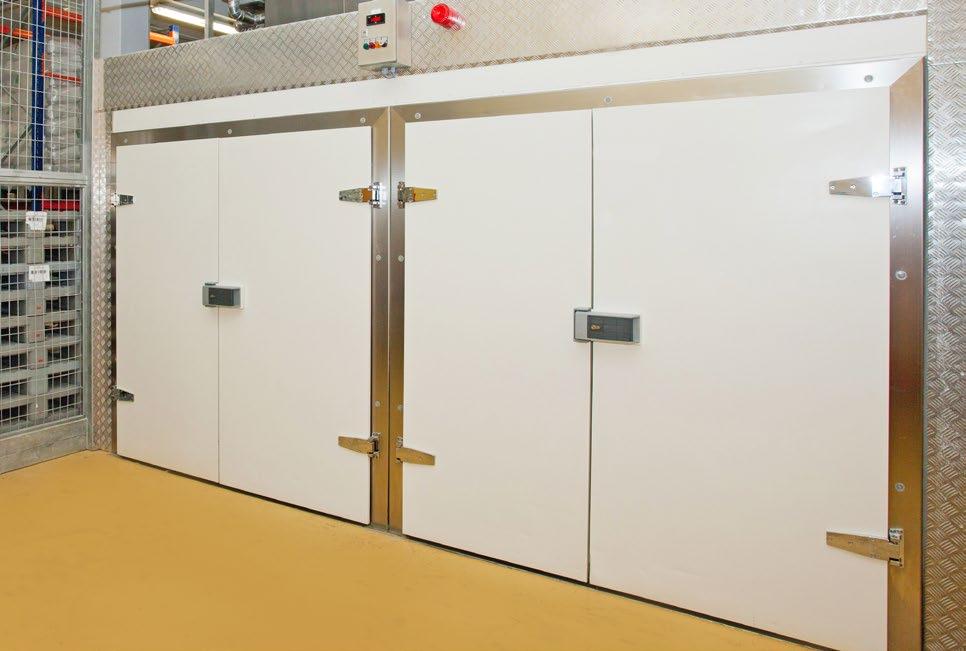

4 FLACHRAH- EINSCHUB- RAVNI OKVIR OD NEHRĐAJUĆEG ČELIKA DOVRATNIK ISPUNJEN geschäumter POLIURETANOM EINSCHUBRAHMEN U ZIDU MEN ZARGE ZAOKRETNA VRATA ugradnja u zid VRSTA BETRIEBSRAUM DOVRATNIKA BR-DT Dovratnik otporan na torziju, 0,63 mm, sa zakretnom zidnom sponom, zapjenjeno tvrdom poliuretanskom pjenom. Standard bijela plastična paleta, površina RAL Široki ravni dovratnik od nehrđajućeg čelika, 1,5 ili 2,5 mm, za postavljanje i ugradnju u zid, tj. za montažu na zid (bez obloge špaleta). RASHLADNA PROSTORIJA NK-DT dovratnik ispunjen poliuretanom u zidu Simbolične fotografije Ravni okvir/zid ZAOKRETNA VRATA ugradnja panela VRSTA PROSTORIJA ZA DUBOKO RADNA PROSTORIJA BR-DT POSEBNA RASHLADNA IZVED PROSTORIJA NK-DT PROSTORIJA ZA DUBOKO ZAMRZAVANJE TK-DT POSEBNA IZVED/NASTAVAK ZA CIJEVI DOVRATNIKA ZAMRZAVANJE TK-DT DOVRATNIK ISPUNJEN POLIURETANOM U ZIDU RAVNI OKVIR OD NEHRĐAJUĆEG ČELIKA Izolacija Montažni kutnik Izolacija Montažni kutnik Izolacija Izolacija ZAOKRETNA VRATA ZA RASHLADNE PROSTORIJE Zaokretna VRATA ZA RADNE PROSTORIJE 6 OKRETNA VRATA

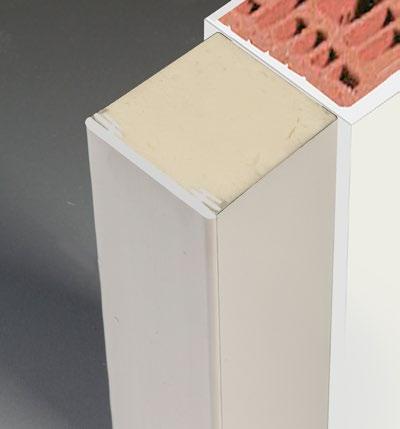

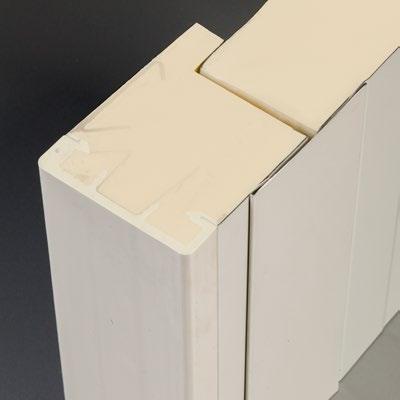

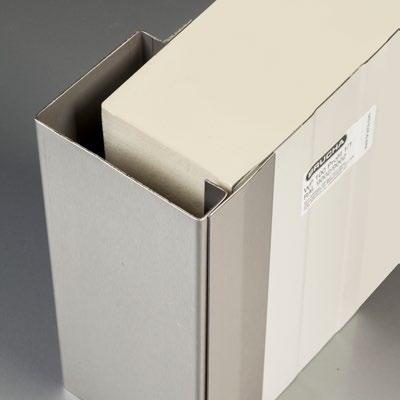

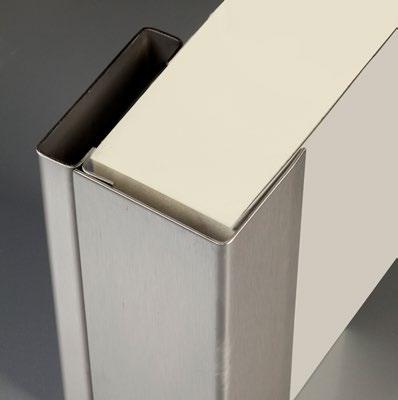

5 ULOŽNI DOVRATNIK ISPUNJEN POLIURETANOM ULOŽNI DOVRATNIK OD NEHRĐAJUĆEG ČELIKA ZAOKRETNA VRATA ugradnja panela VRSTA DOVRATNIKA Ugradivi dovratnik, 0,63 mm, za ugradnju u panele, zapjenjeno tvrdom poliuretanskom pjenom. Standard bijela plastična špaleta, površina RAL Gotovi uložni dovratnik od nehrđajućeg čelika 1,5 mm, za ugradnju u panele, zapjenjeno tvrdom poliuretanskom pjenom, izvedeno sukladno debljini panela. Idealno kod skučenih prostora, ekonomična izvedba. Simbolične fotografije ULOŽNI DOVRATNIK ISPUNJEN POLIURETANOM ULOŽNI DOVRATNIK OD NEHRĐAJUĆEG ČELIKA VRSTA DOVRATNIKA ULOŽNI DOVRATNIK ISPUNJEN POLIURETANOM ULOŽNI DOVRATNIK OD NEHRĐAJUĆEG ČELIKA ZAOKRETNA VRATA ugradnja panela RADNA PROSTORIJA BR-DT 20 Otvor za panel = LB Otvor za panel = LB RASHLADNA PROSTORIJA NK-DT Otvor za panel = LB Otvor za panel = LB + 80 PROSTORIJA ZA DUBOKO ZAMRZAVANJE TK-DT Otvor za panel = LB POSEBNA IZVED POSEBNA IZVED prostorija za brzo zamrzavanje Grijanje krila RAVNI DOVRATNIK OD NEHRĐAJUĆEG ČELIKA Gotovi okvir za špalete od nehrđajućeg čelika za ugradnju u panele, obloga špalete od nehrđajućeg čeličnog lima, odgovara debljini panela, obloženo. 2,5 mm masivna izvedba. Izvedba za prostorije za brzo ( šok ) zamrzavanje, zapjenjeno tvrdom PU poliuretanskom pjenom. RAVNI DOVRATNIK OD NEHRĐAJUĆEG ČELIKA RAVNI DOVRATNIK OD NEHRĐAJUĆEG ČELIKA Otvor za panel = LB + 20 Otvor za panel = LB Obloga špalete Obloga špalete Obloga špalete POSEBNA IZVED prostorija za brzo zamrzavanje Grijanje krila 8 OKRETNA VRATA

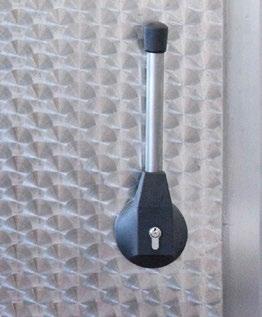

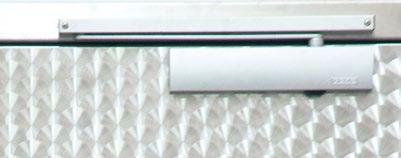

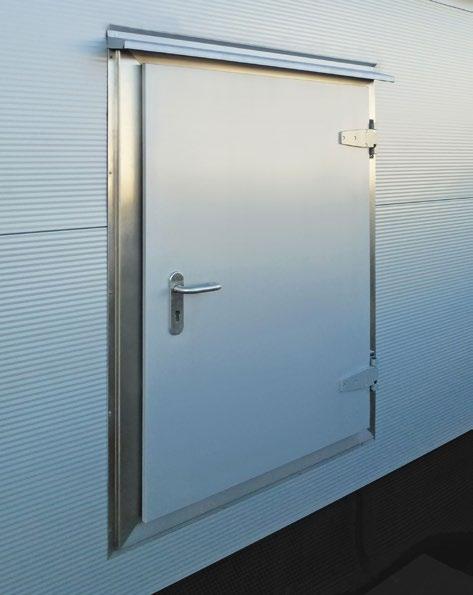

6 MJESTO UPORABE ŠARKE BR-DT NK-DT TK-DT RADNA PROSTORIJA RASHLADNA PROSTORIJA PROSTORIJA ZA DUBOKO ZAMRZAVANJE POSEBNE IZVEDBE PROSTORIJA ZA REANIMACIJU podizne šarke/šarke s podesivom visinom, prevučeni aluminij ili nehrđajući čelik Tip šarki HRS 4295 HRS 4000 RUČKE Zatvarač FERMOD 921 Potisna poluga Kvaka ZAOKRETNA VRATA ŠARKE/RUČKE PROZORČIĆI normalna rashladna prostorija - prostorija za duboko zamrzavanje utor i okvir na sve četiri strane Standardna dimenzija: svijetla širina 60x60 cm ŠARKE/RUČKE za PROZORČIĆI ZA VAĐENJE Zatvoreni prostori HRS 4484 ŠARKA PROZORČIĆA HRS 4295 VRATNA ŠARKA FERMOD 921 ZATVARAČ HRS 4000 VRATNA ŠARKA Uporaba: Uobičajena vrata za rashladne prostorije s otvaračem u slučaju nužde RUČKA VRATA JUMBO otvaranje prema unutra JUMBO unutra POS 1653 ZATVARAČ PROZORČIĆA Ugradnja panela/uložni dovratnik prozorčić/normalna rashladna prostorija Prozorčić vanjsko područje Otvor za panel = LB + 80 Otvor za panel = LB + 80 Ugradnja panela/uložni dovratnik prozorčić/ prostorija za duboko zamrzavanje POTISNA POLUGA KVAKA HRS 4004 ŠARKA OD NEHRĐAJUĆEG ČELIKA Uporaba: Na otvorenom, područje za hranu i higijensko područje protiv provala/pvc Šarka za vrata OKRETNA VRATA

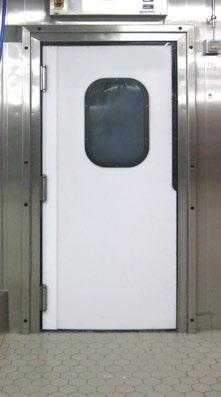

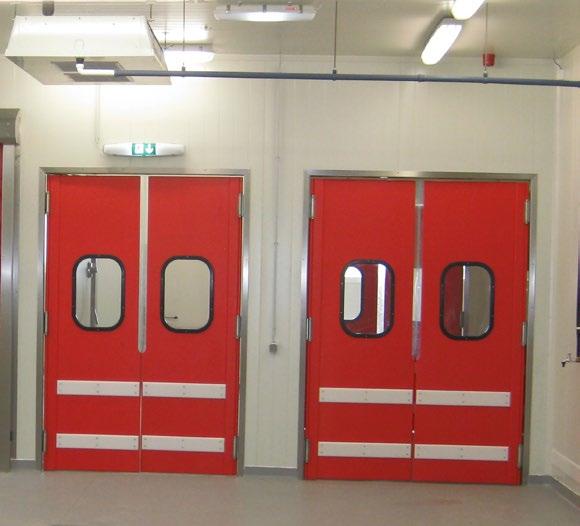

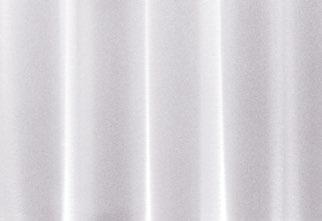

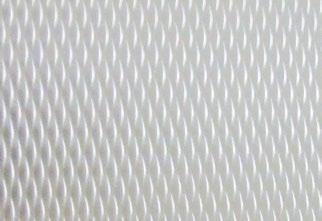

7 VRATNO KRILO OKOVI MIMOKRETNA VRATA Debljina 15 mm, standardna bijela, ostale boje na upit uz nadoplatu. Po želju okruglo ili pravokutno lijevano akrilno staklo (pleksiglas). Samostalno zatvaranje zahvaljujući podesivim čeličnim trakama koje djeluju na obje strane. Pocinčano ili od nehrđajućeg čelika. Mimokretna vrata, jednokrilna SIC SPEKTAR BOJA POVRŠINA 41-V2A standard tj. V4A superior standardna debljina 0,7 mm brušeno s uzorkom trakasto pjeskareno Čelični lim, pocinčan plastificirano standardna debljina lima 0,63 mm = OSNOVNE BOJE na zalihi - poliesterski lak ca. 25 μm + = OSNOVNE BOJE PLUS dodatni troškovi uvjetovani postupkom proizvodnje, doplata - na upit Nijanse boja prema RAL-u Upozoravmo na to da se navedene boje limova podrazumijevaju samo one slične RAL-u. Kod djelomičnih, odnosno, dodatnih isporuka nije dana garancija na jednakost boja zbog korištenja drugih kolutova lima. Primjenom najmodernijih višekutnih uređaja za mjerenje boje osiguravamo minimalna odstupanja. BOJA Grupa boja RAL 9001 krem bijela RAL 9002 sivo bijela RAL 9010 čisto bijela RAL 1015 svijetla slonova kost RAL 1018 cink žuta RAL 7035 svjetlo siva RAL 6011 reseda zelena I + Ugradnja u zid Mimokretna vrata, Svijetle dimenzije prolaza (DL) 90 dvokrilna, s PVC odbojnikom Ugradnja panela 10 Otvor za panel = LB + 80 ugradbeni okvir 90 Svijetle dimenzije prolaza (DL) četkano valjano s uzorkom ROM Na upit dobijate: Sve nijanse RAL i NCS - duži rokovi isporuke odustupanja tiska od originalne boje (zatražite uzorke lima). RAL 9006 i 9007: naši visokokvalitetni limovi pokazuju velik udio metalik boje. Upućujemo na smjernice RAL instituta. Informacijski izvadak o nijansama RAL 9006 i 9007 iz originalna boja: Kod popravka kao i kod kombinacije dijelova iz različitog postupka premaza boja (npr. mokro lakiranje - nanošenje praha) često dolaz do odstupanja u boji. RAL 9006 alum. bijela I RAL 9007 alum. siva I RAL 00 vatreno crvena II RAL 09 oksidno crvena II RAL 5010 encijan plava II + + valjano s uzorkom AN5 Na upit ćemo Vam rado poslati uzorke naših limova u svako doba. RAL 7016 antracit siva II 12 OKRETNA VRATA

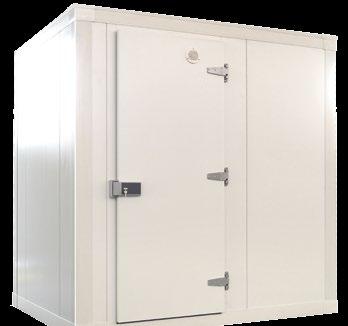

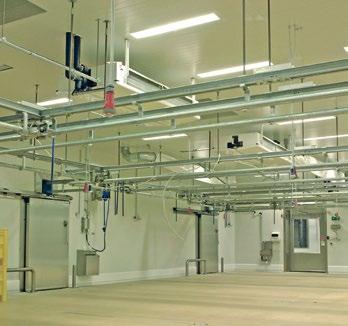

8 PROGRAM USLUGA Savjetovanje, planiranje, konstrukcija, proizvodnja i montaža: Komore za hlađenje i duboko zamrzavanje: Profikomora CO-Box jednostavna samougradnja* BRUCHAPaneel PU za gradnju velikih rashladnih prostorija* BRUCHAPaneel PU za izgradnju industrijskih hala* BRUCHAPaneel, protupožarni od mineralnih vlakana za krov, zid i fasadu* BRUCHAPaneel Glasbord Komore za ispitivanje Vareni podovi od nehrđajućeg čelika 41-V2A Vareni zidovi od nehrđajućeg čelika 41-V2A Odbojnici od nehrđajućeg čelika ili plastike Vrata za rashladne prostorije i prostorije za duboko zamrzavanje* Okretna i klizna vrata* Mimokretna vrata i trakaste zavjese Posebne građevine kao što su CA skladišta (s kontroliranom atmosferom), klimatizirane prostorije, prostorije za dozrijevanje, komore za hladno dimljenje, laboratorijske prostorije i prostorije za ispitivanja te prostorije za naglo zamrzavanje Visokoregalno skladište Izgradnja čistih prostorija* Posebne izvedbe na upit BRUCHAPaneel akustika WP-A* BRUCHAPaneel PU CO krov* BRUCHAPaneel PU krovna svjetlosna ploča DP-L* DETALJNI NACRTI Ako vaš detalj ovdje nedostaje, preuzmite ga na: Rashladna skladišta/vrata * Za više informacija zatražite specijalnu brošuru. Svi podaci uz pridržavanje prava rečeničnih i tiskovnih grešaka! FOTOS: Brucha-Stock,Title: Eye Kurhan fotolia.com 14
