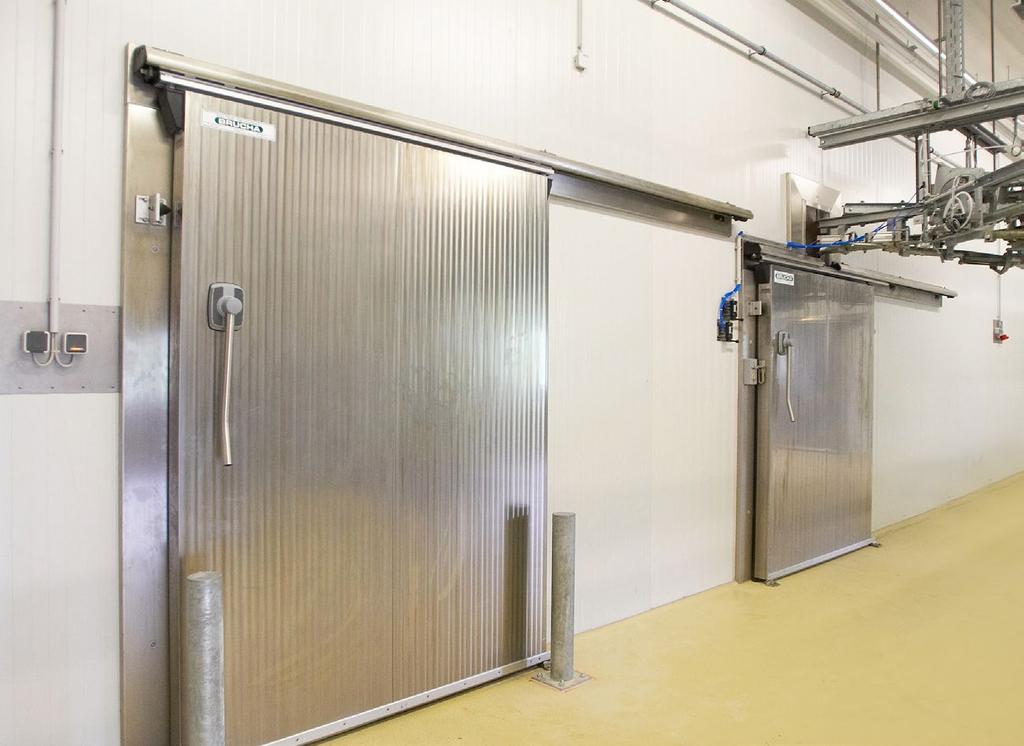

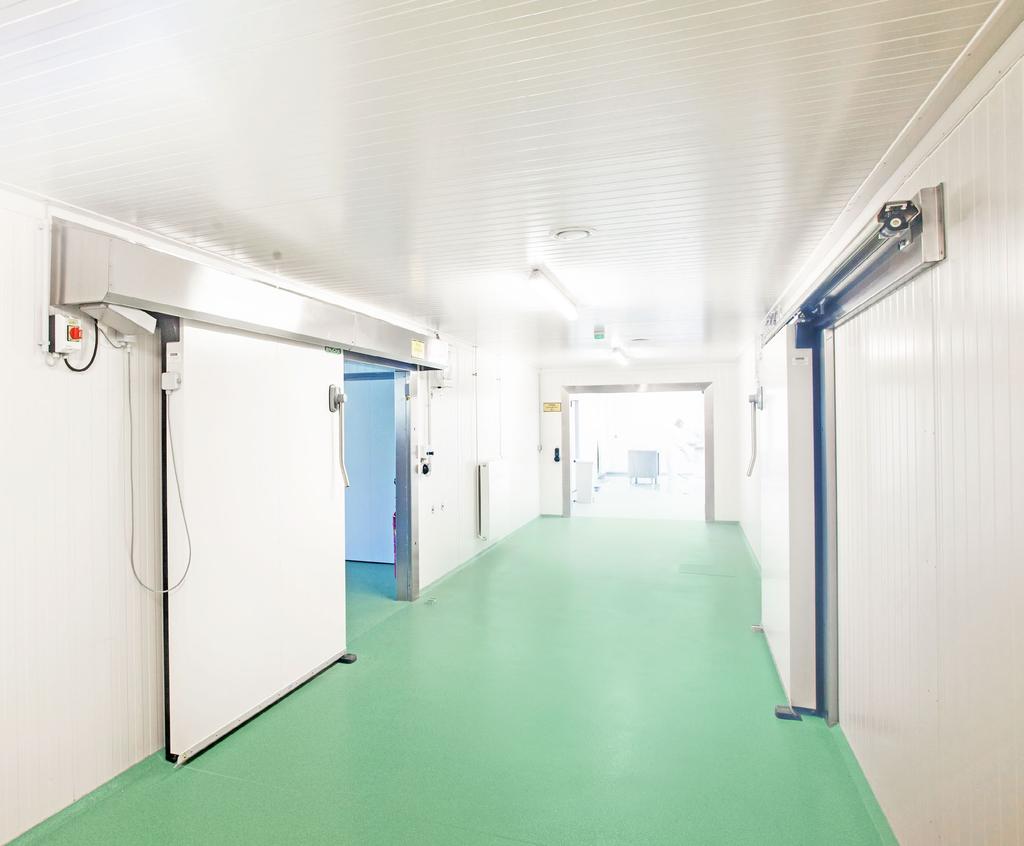

Klizna vrata tvrtke BRUCHA mogu se individualno koristiti.

Transcript

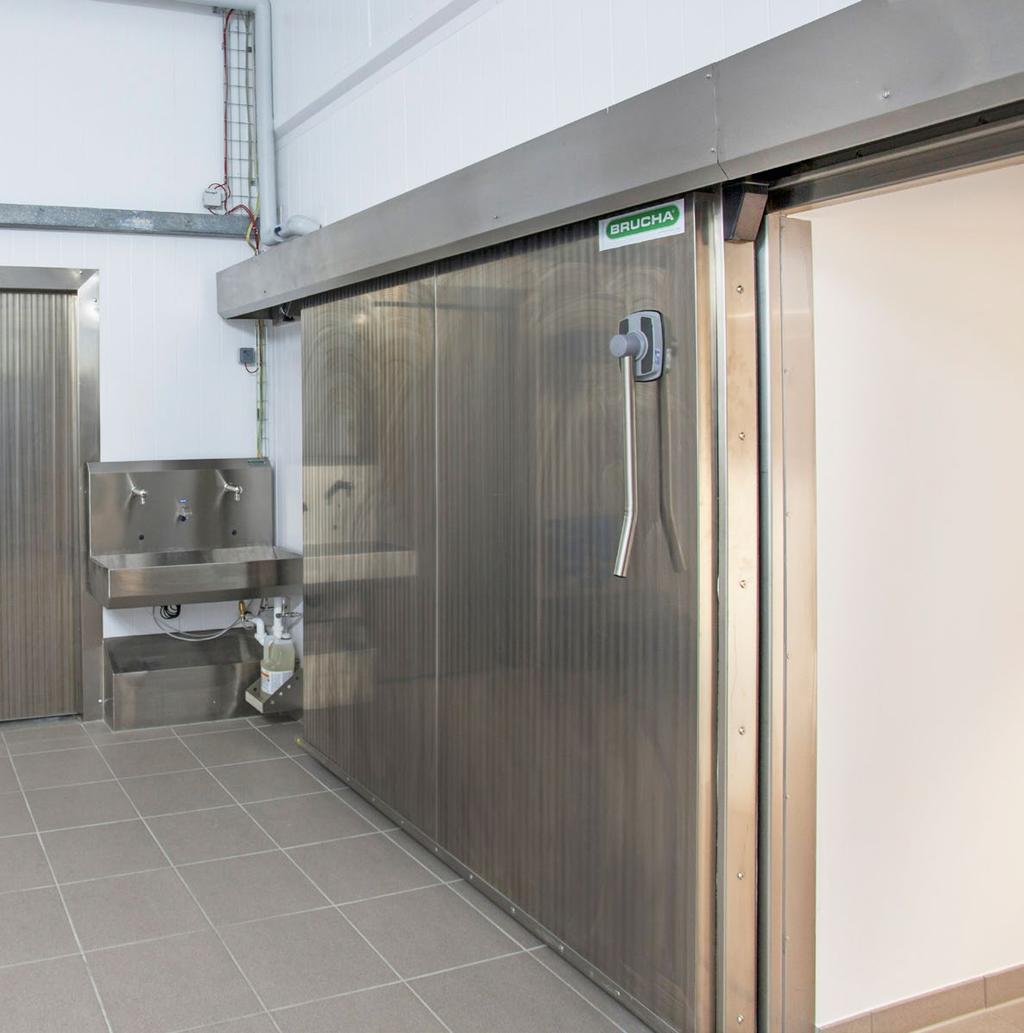

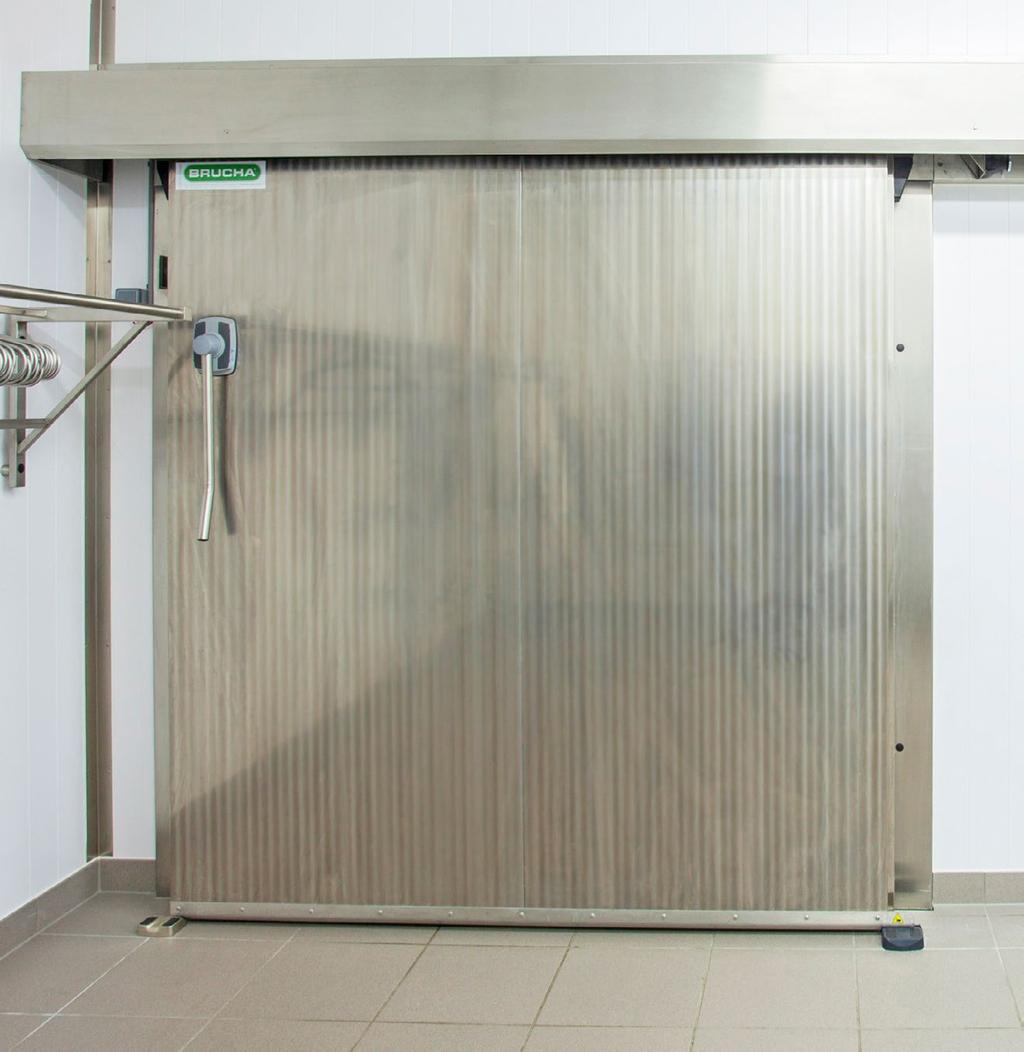

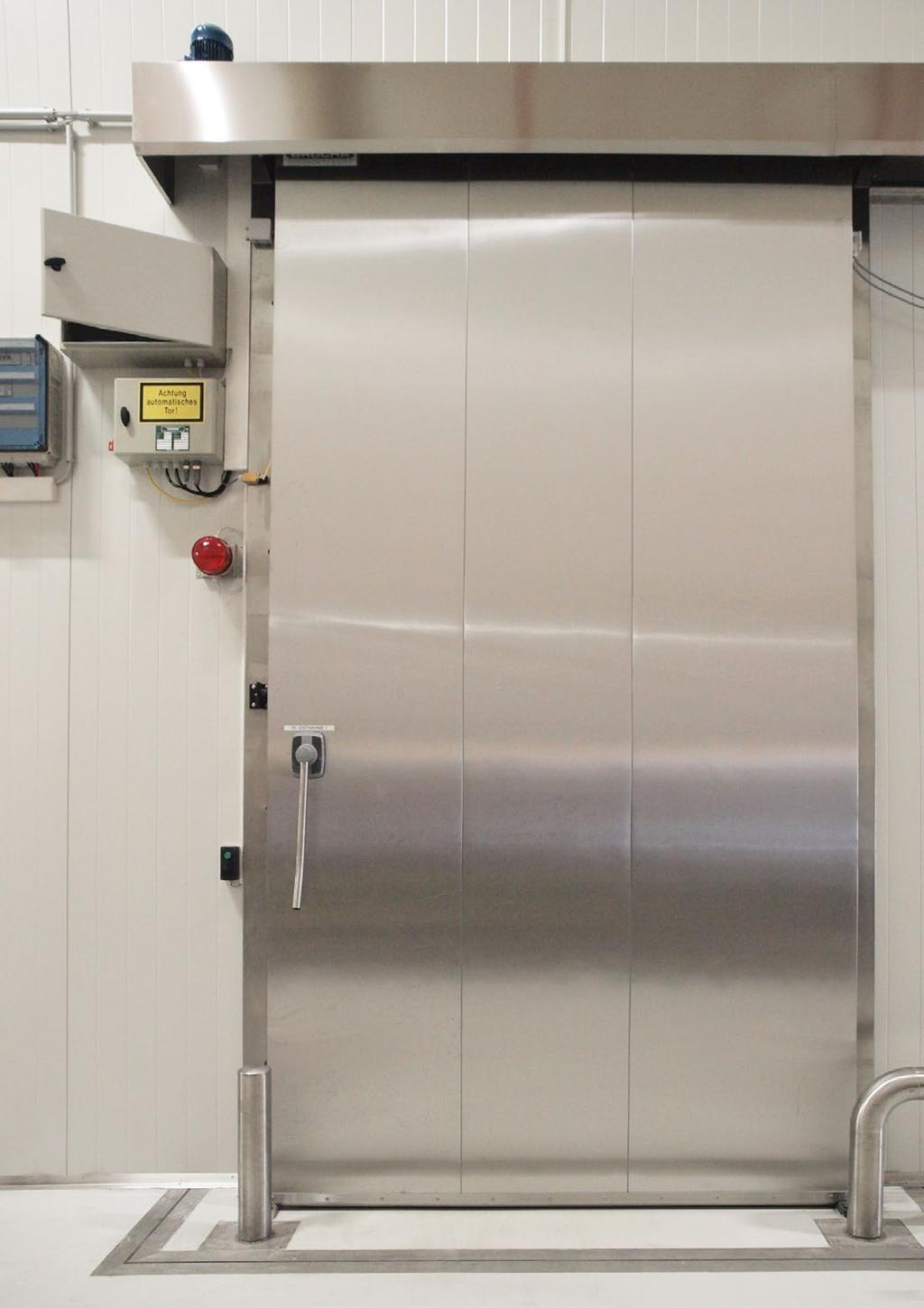

1 Klizna vrata Klizna vrata tvrtke BRUCHA mogu se individualno koristiti.

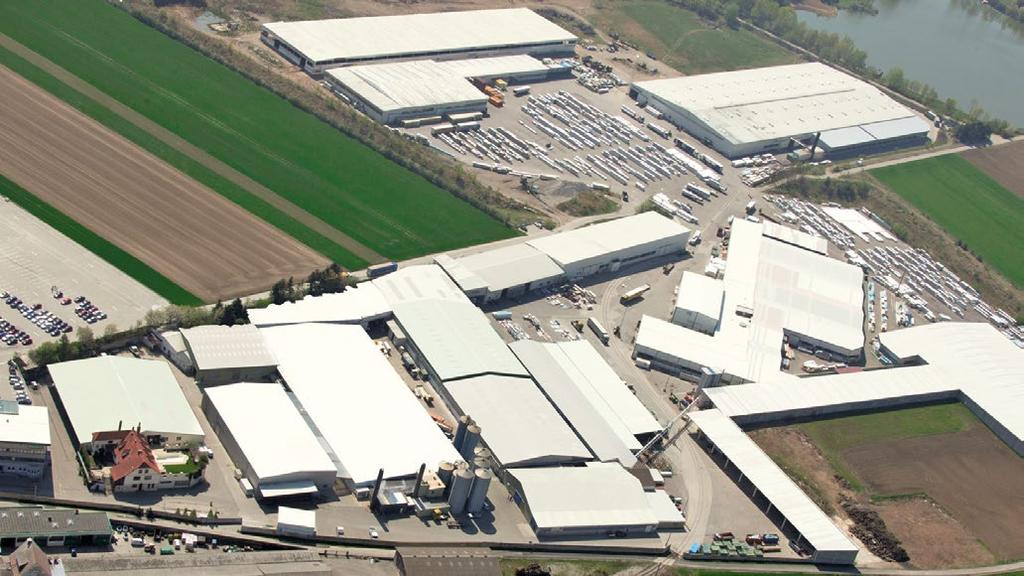

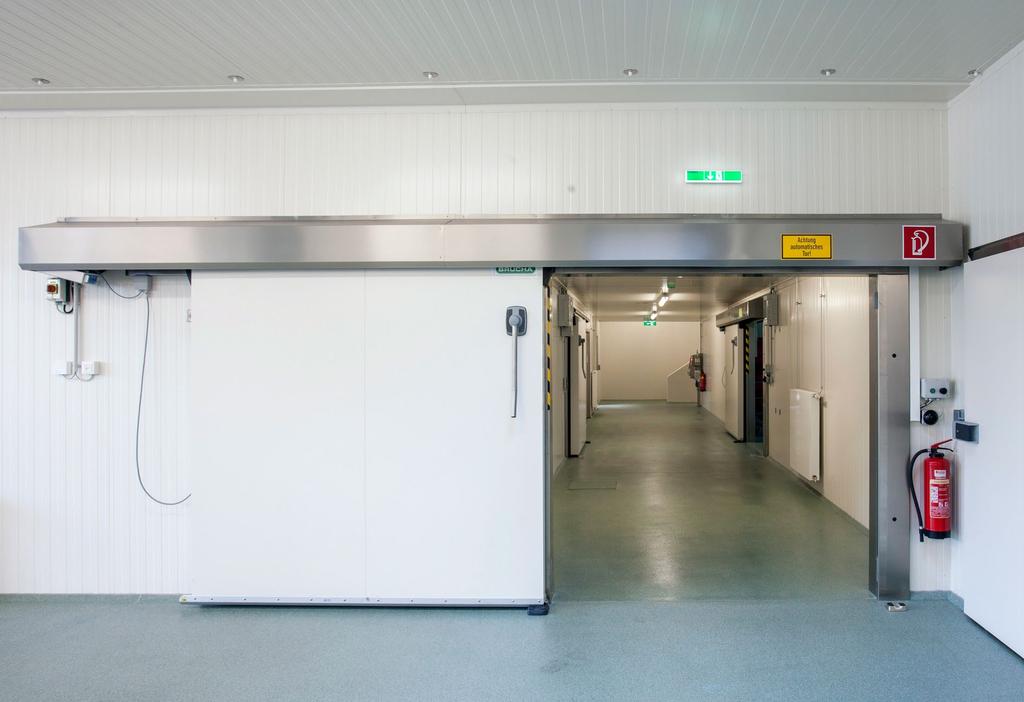

2 Tvrtka Više od 65 godina iskustva Od osnutka obiteljske tvrtke BRUCHA prije više od 65 godina, dosljedno ispunjavamo sve veće zahtjeve moderne gradnje rashladnih hala. Kao jedna od najvećih europskih montažnih tvrtki, BRUCHA s više od 200 vlastitih kvalificiranih montera diljem svijeta izvodi rashladne hale prema zahtjevima pojedinih klijenata. Zahvaljujući kompletnoj ponudi za zidove, stropove, vrata i dvorišna vrata, svaka se prostorija od visokoregalnog skladišta preko rashladnih hala pa do prostorija ili komora za duboko zamrzavanje može izgraditi na iznimno ekonomičan način. SADRŽAJ: 2 Tvrtka 4 Vrste dovratnika/detalji 6 Mjesto uporabe/površine/sustavi kliznih vodilica 8 Kvake/potisne poluge/e-automatika Varijante izvedbe 12 Posebne izvedbe 13 Spektar boja 14 Pregled proizvoda i usluga Kontinuirani razvoj proizvoda Polazeći od dugogodišnjeg iskustva u izgradnji skladišnih i proizvodnih prostorija s kontroliranim temperaturama, razvili smo panel BRUCHAPaneel za visokoosjetljiva područja. Pouzdanost i čistoća u proizvodnji sve su važniji. Svugdje gdje su higijenski zahtjevi posebno visoki, bilo to novogradnja, dogradnja ili sanacija, koristi se naš sendvič panel. Sustav BRUCHAPaneel omogućuje vam da učinkovito i ekonomično realizirate projekte. Umweltmanagement System: ISO 14001:2004 Vrata za radne prostorije, rashladne prostorije i prostorije za duboko zamrzavanje Sveobuhvatan program vrata tvrtke BRUCHA obuhvaća: ZAOKRETNA i KLIZNA VRATA te jednokrilna i dvokrilna PROTUPOŽARNA VRATA MIMOKRETNA VRATA i TRAKASTE ZAVJESE. Posebne izvedbe nude fleksibilne mogućnosti planiranja i raznovrsne varijante koje se odlikuju svojom dugotrajnošću i robusnošću. SUSTAVI VRATA ZA KOMORE omogućuju u području čistih prostorija zaključavanje velikog broja vrata. Podžbukna ugradnja prozora i sigurnosni zatvarači zaokružuju bogat izbor pribora. ISO 9001 Quality Management Norm: ISO 9001:2008 Odobrenje Švicarskog zavoda za zaštitu od požara Visoki standardi kvalitete u proizvodnji i montaži Svi proizvodi tvrtke BRUCHA udovoljavaju nacionalnim i međunarodnim standardima kvalitete te se stalno provjeravaju. Certifikate šaljemo na upit. Iskusan montažni tim stručno izvodi montažne projekte u skladu s najnovijim tehničkim dostignućima te zahvaljujući svojem bogatom iskustvu u izgradnji posebnih konstrukcija ispunjava individualne zahtjeve klijenata. KLIZNA VRATA s elektromotornim pogonom uključujući svjetlosnu prepreku i poklopac za vodilicu od nehrđajućeg čelika 2 Klizna vrata

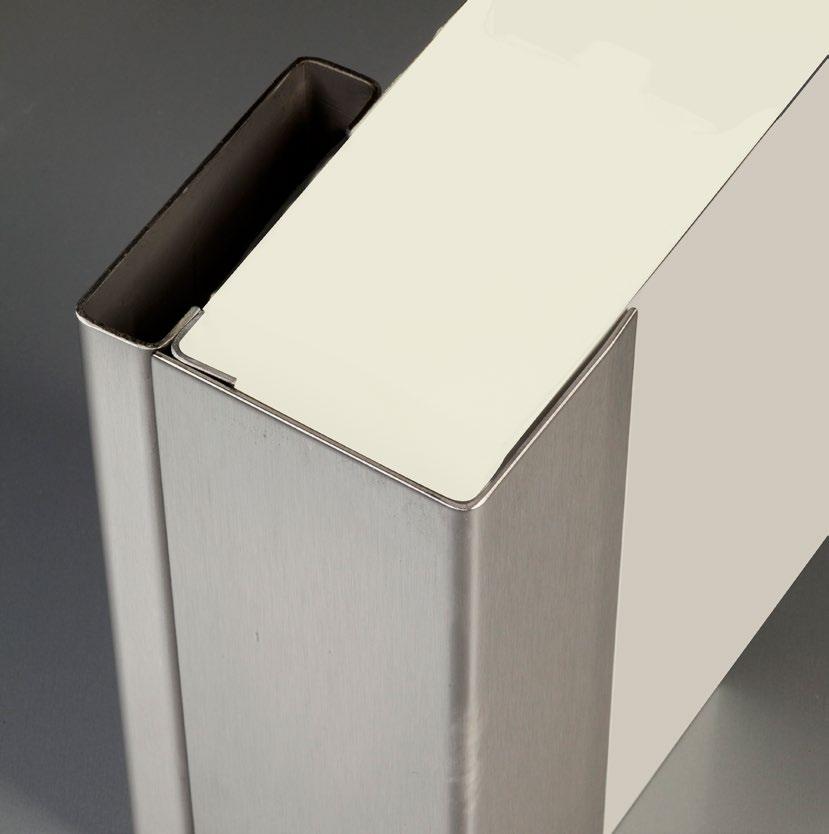

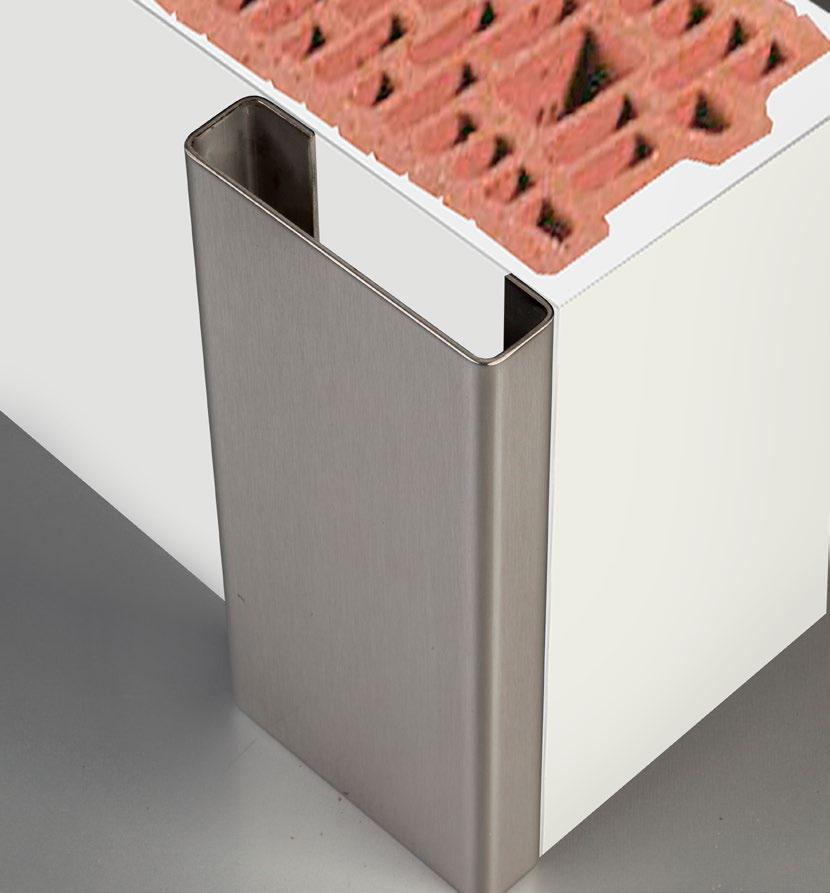

3 UGRADNJA U ZID KLIZNA VRATA Vrste dovratnika RAVNI DOVRATNICI OD NEHRĐAJUĆEG ČELIKA Široki ravni dovratnik od nehrđajućeg čelika, 1,5 ili 2,5 mm, za postavljanje i ugradnju u zid, tj. za montažu na zid (bez obloge špaleta). RAVNI DOVRATNIK do 120 kg KLIZNA VRATA Vrste detalji 30 RASHLADNA NK-ST -0 ZA DUBOKO ZAMRZAVANJE TK-ST Ravni dovratnik Betriebsraumtüre 160 Stainless steel mit Sichtfenster 160 Simbolične slike UGRADNJA PANELA Gotovi okvir za špalete od nehrđajućeg čelika za ugradnju u panele, obloga špalete od nehrđajućeg čeličnog lima, odgovara debljini panela, obloženo. 2,5 mm masivna izvedba Izvedba za prostorije za brzo ("šok") zamrzavanje, zapjenjeno tvrdom PU poliuretanskom pjenom. do 200 kg Ravni dovratnik za špalete Klizna vrata

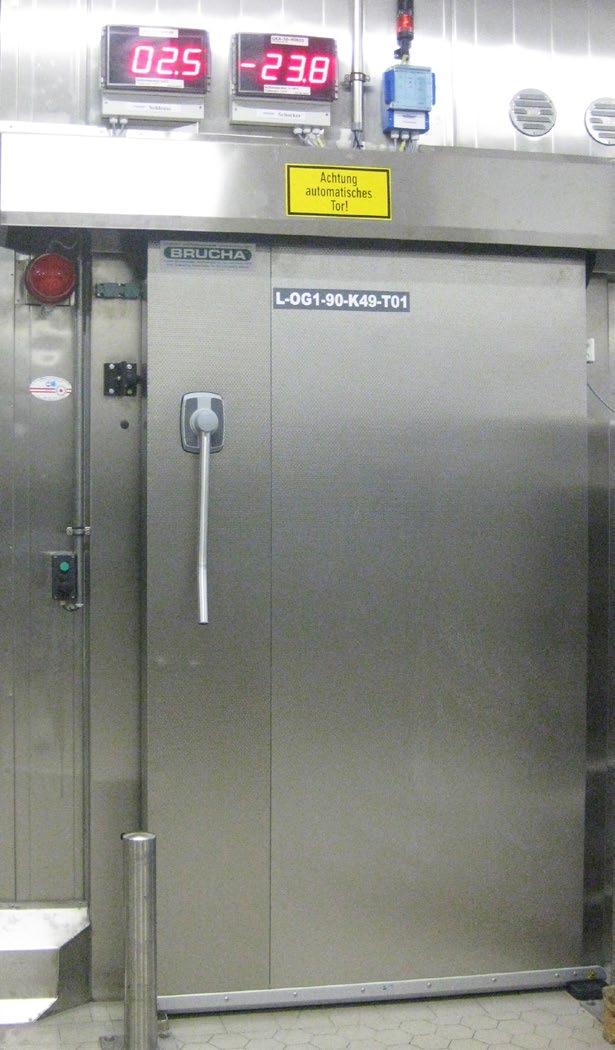

4 KLIZNA VRATA MJESTO UPORABE NK-ST TK-ST POSEBNA IZVED RASHLADNA ZA DUBOKO ZAMRZAVANJE ZA BRZO ZAMRZAVANJE NADSTAN- DARDNA VELIČINA IZVED Standard* Standard* Standard* 400 kg 200/200 kg VRATNO KRILO PROTUPOŽARNA ZAŠTITA dvokrilna VRATA EI 30 EI 90 Jezgra od tvrde poliuretanske pjene nastala tehnikom kontinuiranog pjenjenja, utična gumena brtva s tri strane, sigurna za hranu, s kliznom brtvom na dnu Debljina krila mm Površina krila Čelični lim pocinčan, plastificiran, nehrđajući čelik U-vrijednost W/m² K* 0,236 0,199-0,120 0,152-0,120 0,236-0,120 0,236-0,171 0,171 0,171 DIMENZIJE VRATA *posebne dimenzije moguće na upit maksimalna širina mm ** 2.500** maksimalna visina mm ** 2.500** maksimalna površina m² ,25 6,25 POVRŠINE **provjerena veličina pocinčani čelični lim 4301-V2A Standard, tj. V4A Superior, kružno pjeskareno, trakasto pjeskareno valjano s uzorkom, četkano zrno 240, (vidjeti stranicu 13), standardna debljina 0,7 mm. prema spektru boja SIC (vidjeti stranicu 13), standardna debljina lima 0,63 mm, ostale varijante površina na upit. OKOV SUSTAV KLIZNIH VODILICA Posebni okov BRUCHA za automatsko brtvljenje spuštanjem u zatvorenom stanju kod kojeg se ne oštećuje brtva (detalji na stranici 9). ALU do 120 kg do 200 kg bikromatirani čelični profil do 200 kg bikromatirani provjerena neškodljivost za hranu čelični profil do 400 kg Kühlraumtüre doppelflügelig 6 Klizna vrata

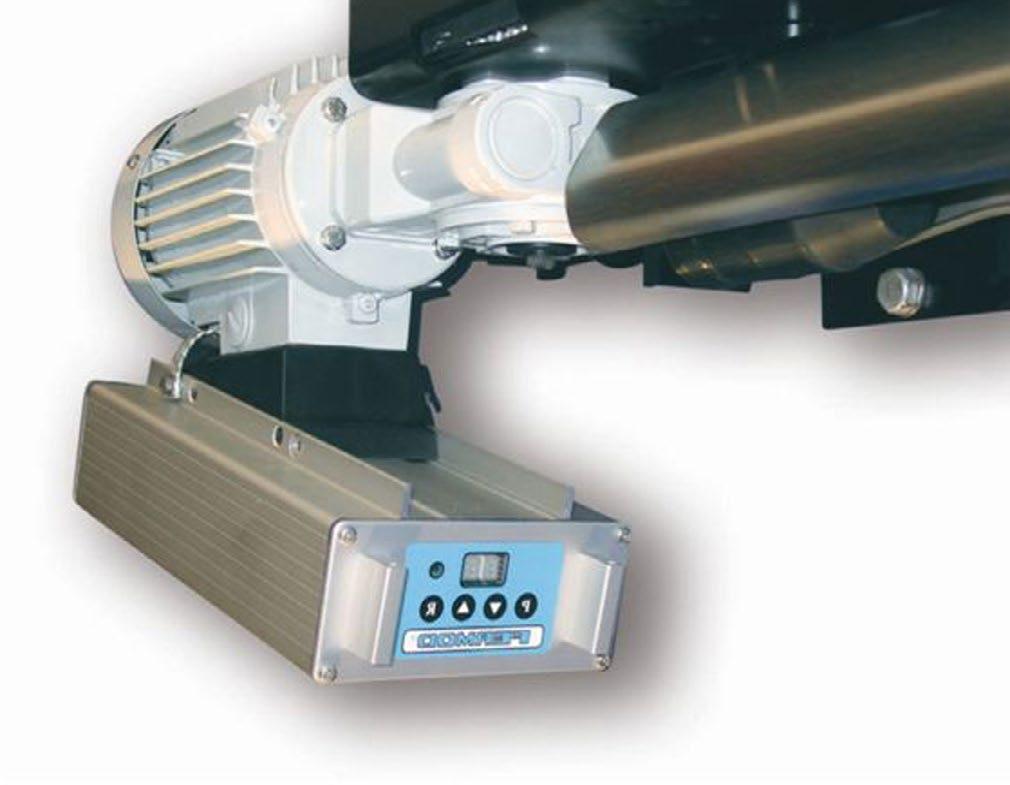

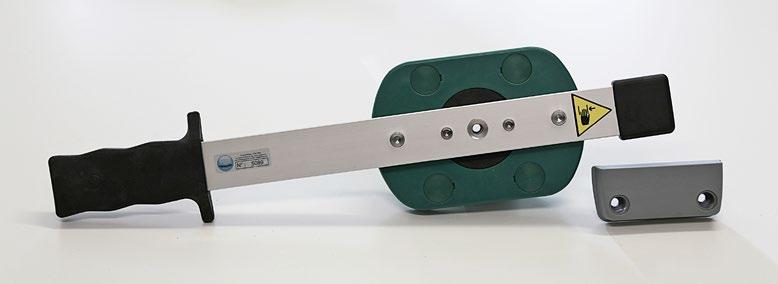

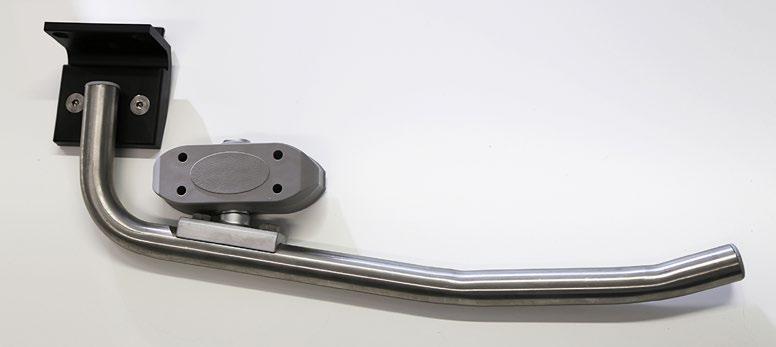

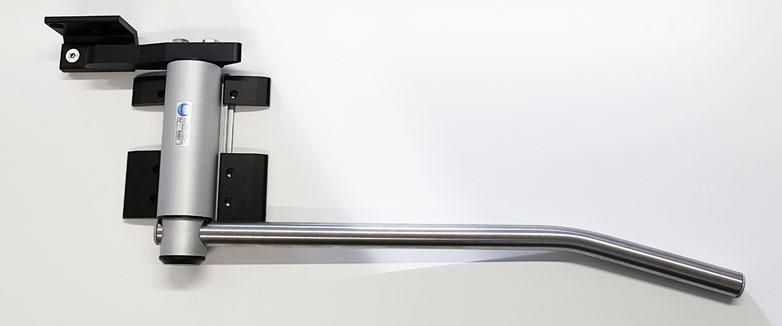

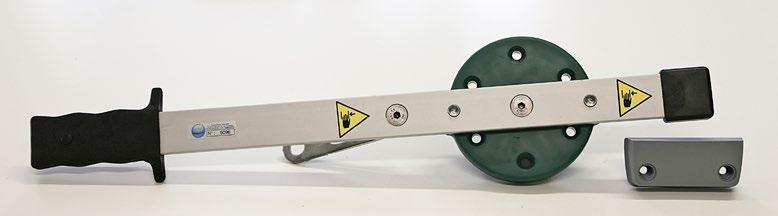

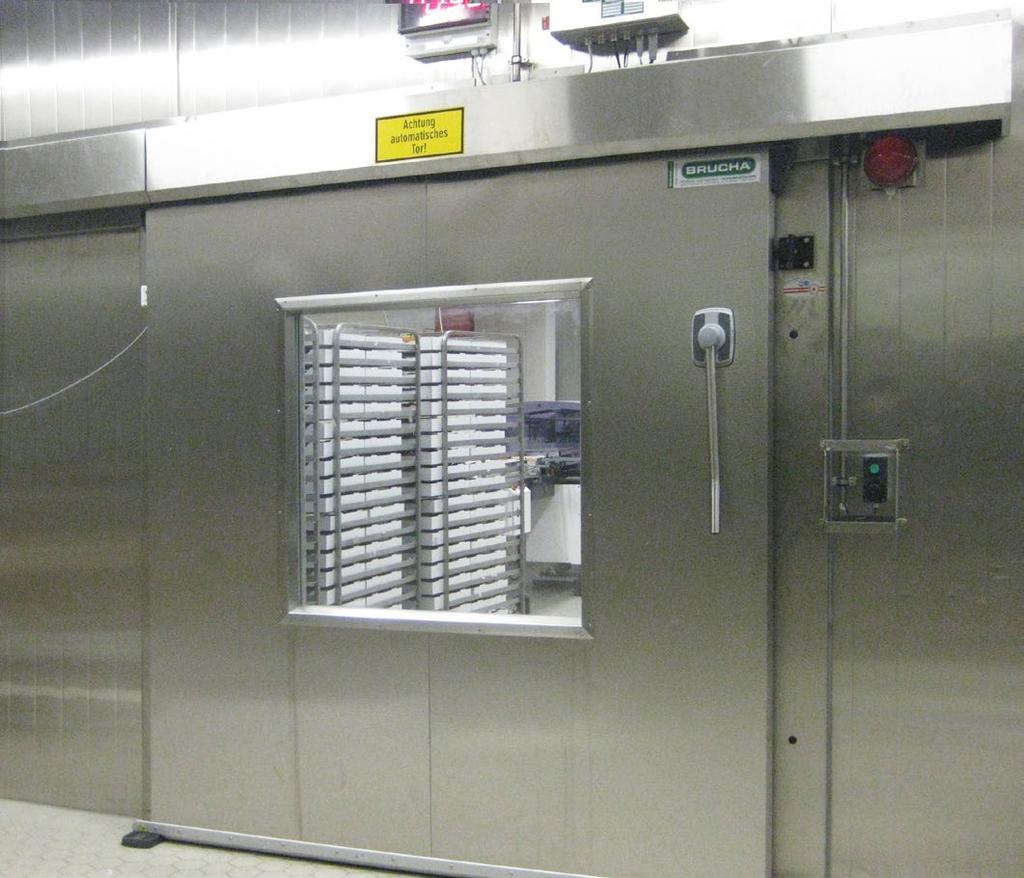

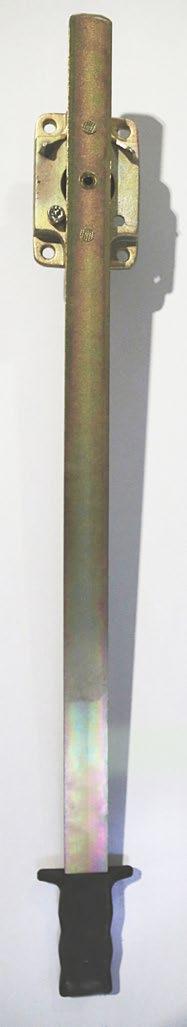

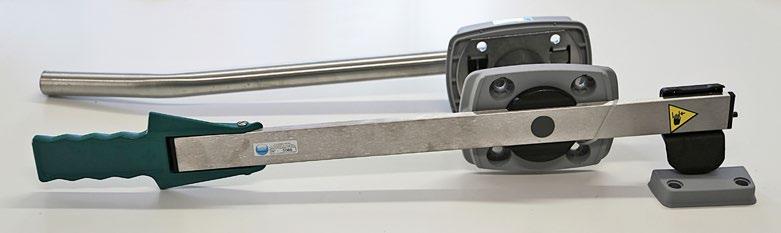

5 KLIZNA VRATA potisne poluge MJESTO UPORABE NK-ST TK-ST POSEBNA IZVED PROTUPOŽARNA ZAŠTITA RASHLADNA ZA DUBOKO ZAMRZAVANJE ZA BRZO ZAMRZAVANJE NADSTAN- DARDNA VELIČINA IZVED Standard* Standard* Standard* 400 kg 200/200 kg *posebne dimenzije moguće na upit dvokrilna VRATA EI 30 EI 90 **provjerena veličina E-AUTOMATIKA POTISNE POLUGE Visokokvalitetna izvedba. Za SVAKO PODRUČJE PRIMJENE pravo rješenje. do max. 120 kg do max. 200 kg DV do max. 400 kg i i i i i i i Svi podaci predstavljaju neobvezujuće prijedloge rješenja koje u pogledu ispravnosti i primjenjivosti treba provjeriti za svaki pojedini objekt. Detalji pogon za vrata 7590 alternativno pogon za vrata 7580 moguće s rasklopnim ormarom Potisne poluge/kvake s vanjske i unutarnje strane bikromatirani čelični profil 3530 Klizna vodilica uključujući pogon za vrata 7590 Klizna vodilica uključujući SPUŠTANJE kojim se ne oštećuje brtva opcijski poklopac za kliznu vodilicu 3530DV / 4440i 2320 SPUŠTANJE u zatvorenom stanju 8 Klizna vrata

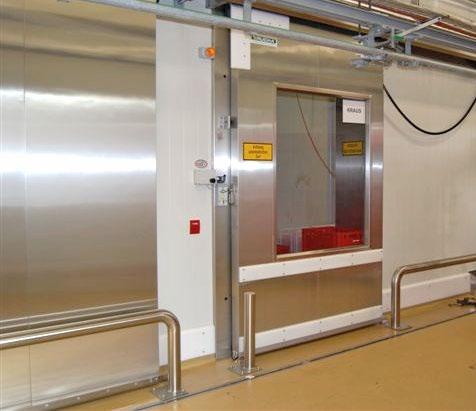

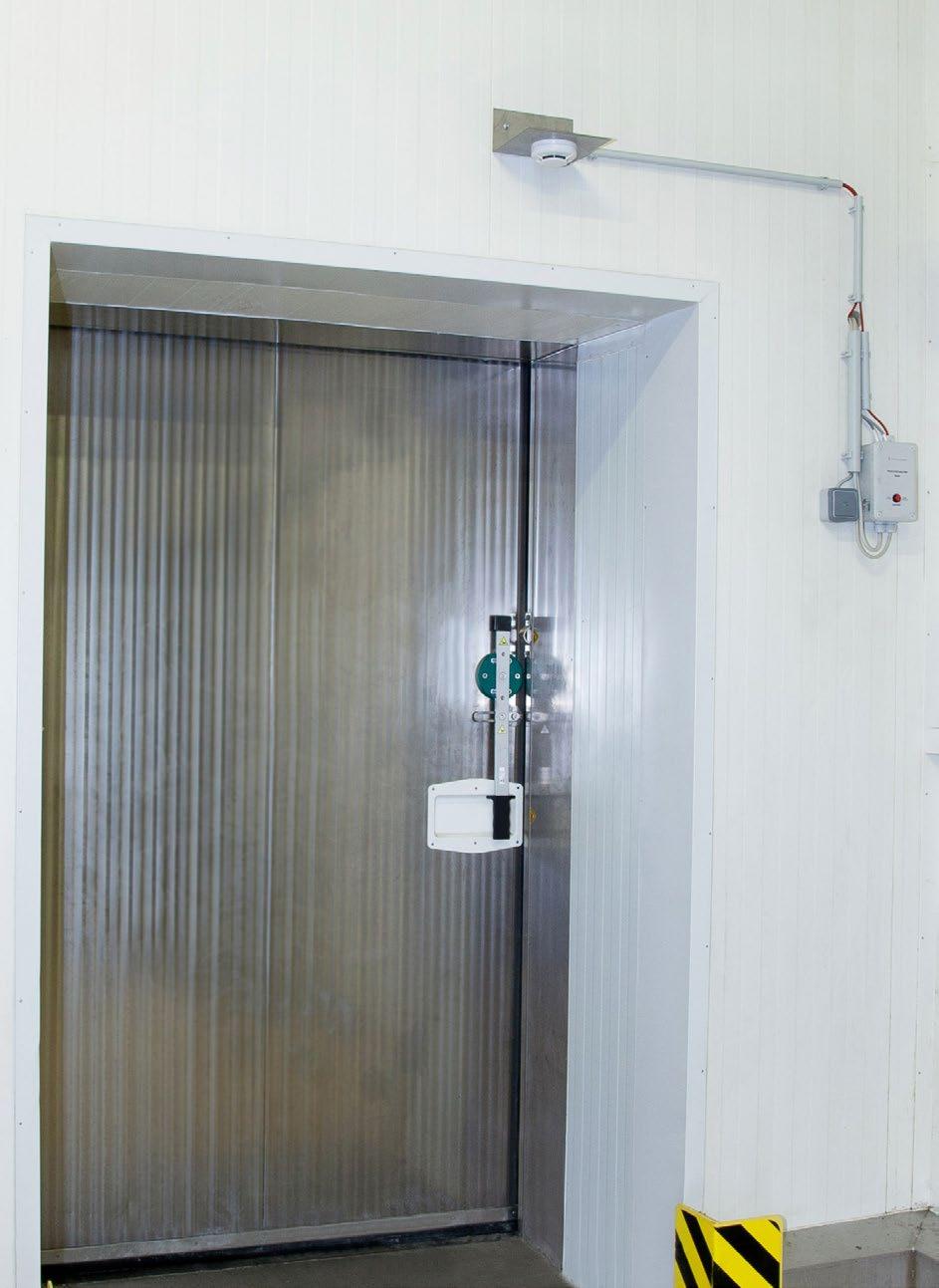

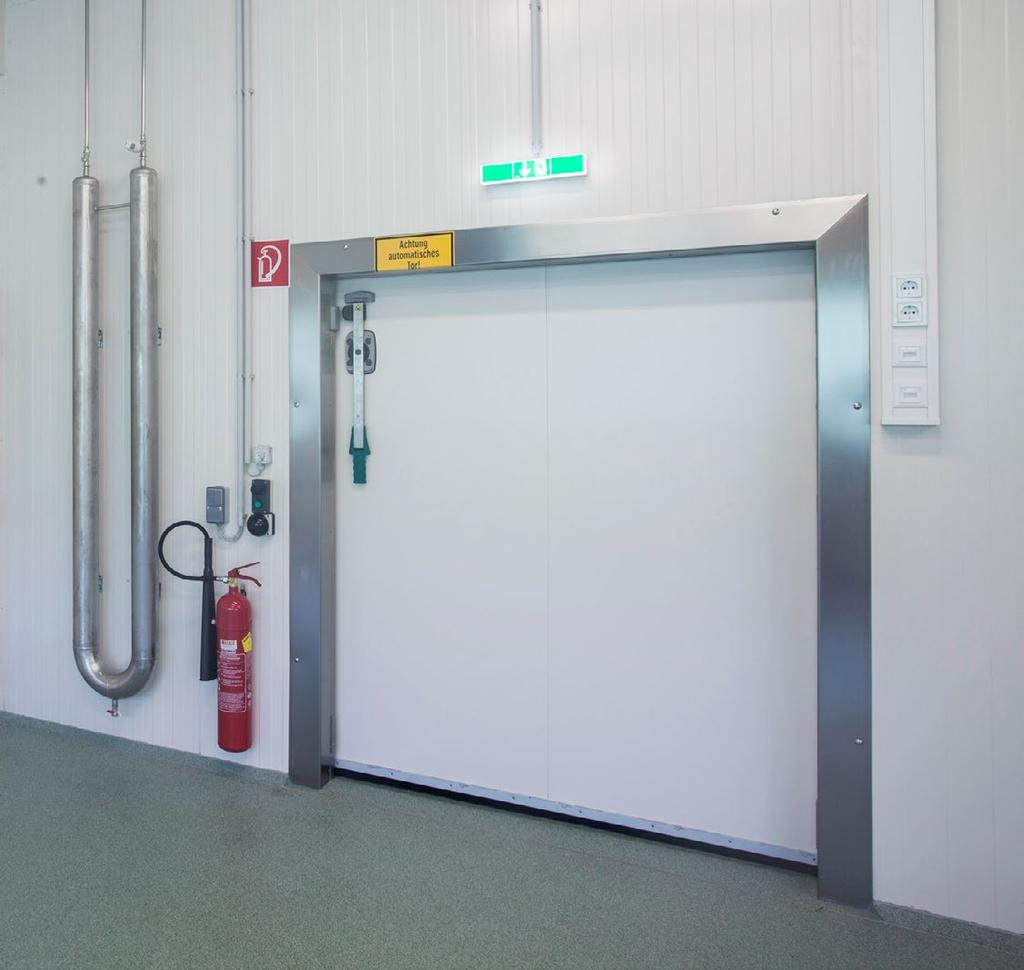

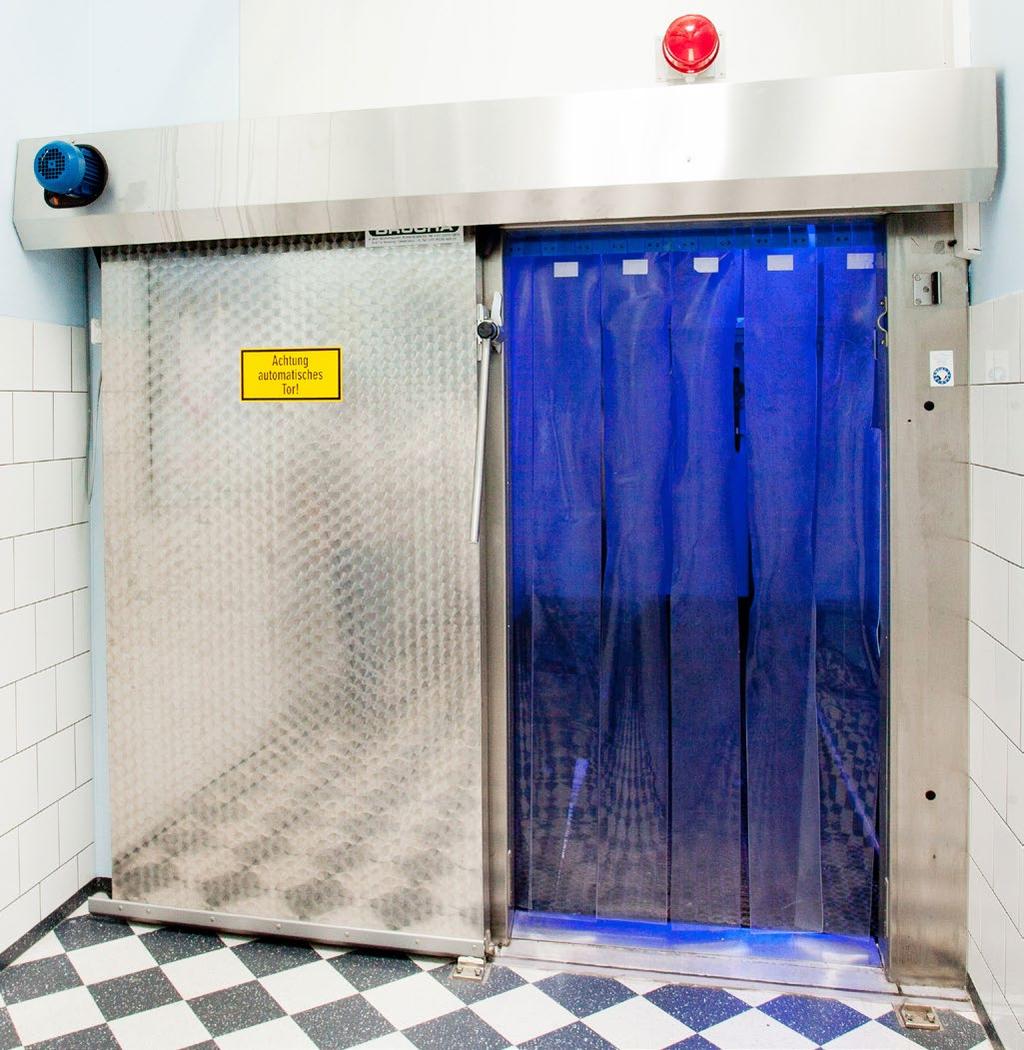

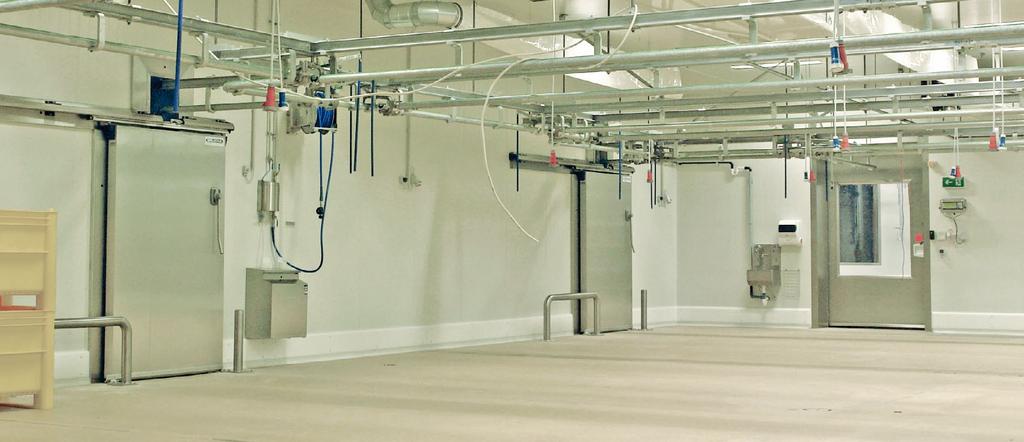

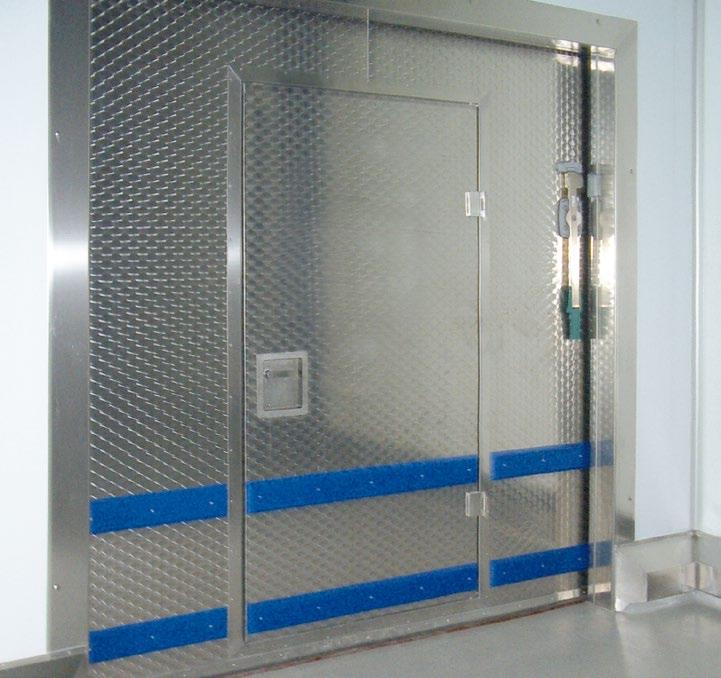

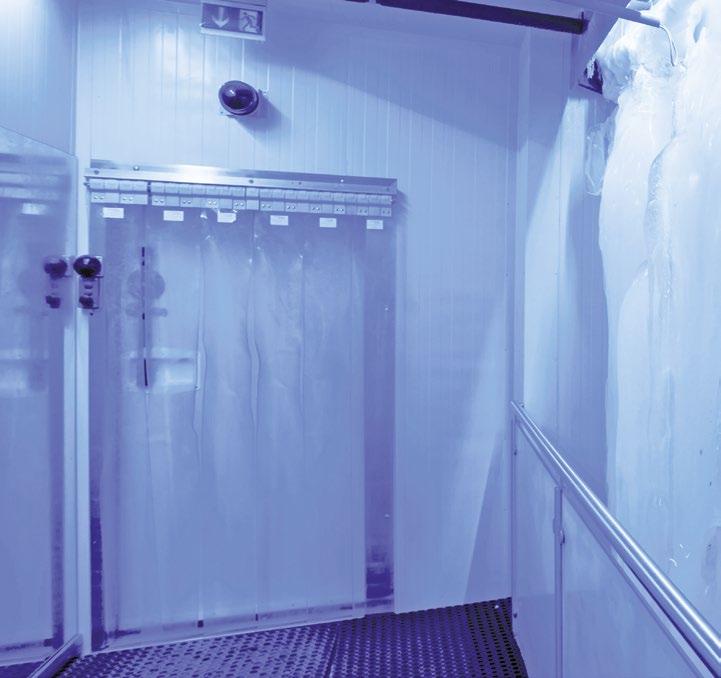

6 KLIZNA VRATA VARIJANTE IZVEDBE Provodnici za cijevne transportere s podijeljenom kliznom vodilicom izvedba cijevnog transportera u sredini prolaz cijevnog transportera kroz vratno krilo Grijanje dovratnika i vratnog krila (vrata prostorija za duboko zamrzavanje) Dvokrilna vrata Klizna vrata uklj. vrata za slučaju nužde KLIZNA VRATA s PVC zaštitom od udaraca BOGATA DODATNA OPREMA Tipkalo za otvaranje za osoblje Indukcijska petlja Radarski dojavnik kretanja za bezkontaktno otvaranje Radijsko daljinsko upravljanje Brava za blokadu cilindra s otvaranjem u slučaju nužde s unutarnje strane Električna samonadzorna senzorska letvica Sigurnosna letvica/zaštita od udaranja i dr. PROTUPOŽARNA ZAŠTITA KLIZNA VRATA ZA PROSTORIJE ZA DUBOKO ZAMRZAVANJE uklj. poklopac za vodilice od nehrđajućeg čelika opskrbu strujom u slučaju nužde pogon vrata s vlastitim upravljanjem/rasklopnim ormarom grijanje protiv prevelikog smrzavanja s grijanjem prolaza zaštitu od udaraca od nehrđajućeg čelika - zaštitni stupići i ograde KLIZNA VRATA uklj. dojavnik dima tipkalo za zatvaranje vrata s mehanizmom za automatsko zatvaranje KLIZNA VRATA od nehrđajućeg čelika s podijeljenom kliznom vodilicom i zaštitnim stupovima od nehrđajućeg čelika KLIZNA VRATA ZA PROSTORIJU ZA DUBOKO ZAMRZAVANJE uklj. trakaste zavjese beskontaktni otvarač za vrata grijanje okvira zavareni prag vrata vodoravnu i okomitu svjetlosnu prepreku KLIZNA VRATA ZA RASHLADNE PROSTORIJE uklj. skrivenu vodilicu za vučeni kabel semaforski signal Klizna vrata

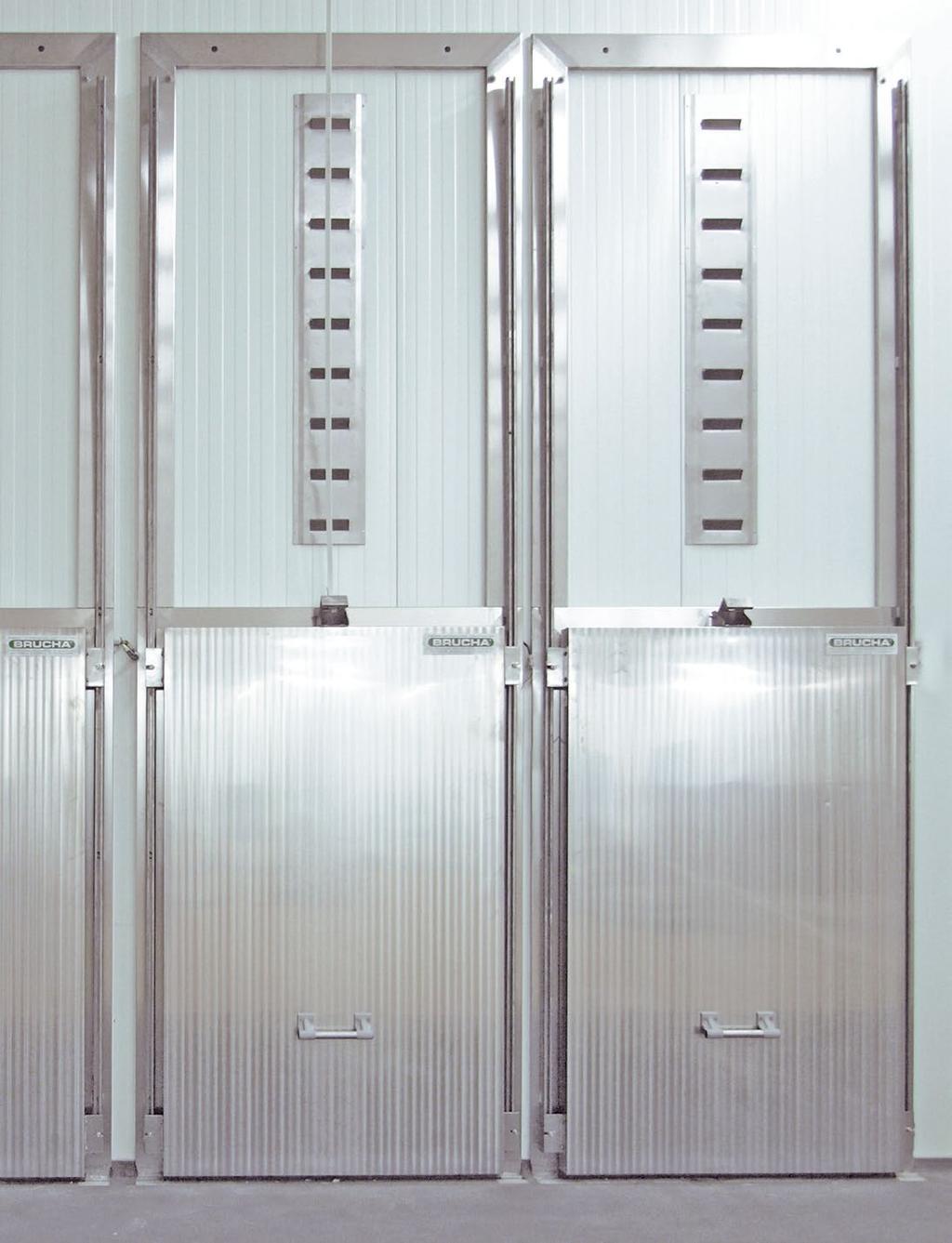

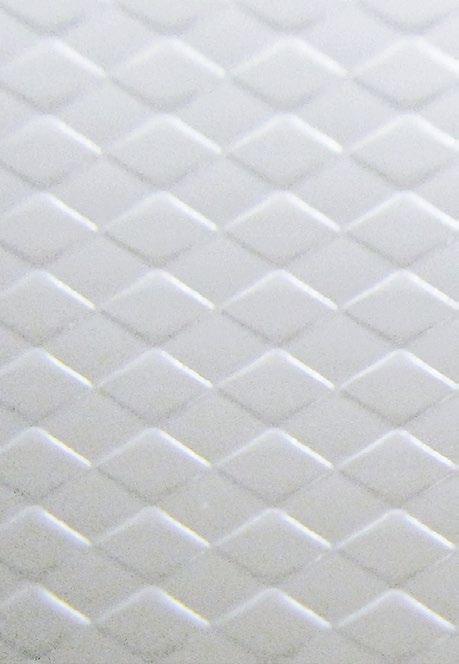

7 KLIZNA VRATA POSEBNE IZVEDBE KLIZNA VRATA ZA RASHLADNU PROSTORIJU uklj. upravljanje pregradama Posebna izvedba PODIZNA VRATA KLIZNA VRATA ZA PROSTORIJU ZA BRZO ZAMRZAVANJE do 200 kg SIC SPEKTAR BOJA POVRŠINA 4301-V2A standard tj. V4A superior standardna debljina 0,7 mm brušeno s uzorkom trakasto pjeskareno četkano valjano s uzorkom ROM Čelični lim, pocinčan plastificirano standardna debljina lima 0,63 mm = OSNOVNE BOJE na zalihi - poliesterski lak ca. 25 μm + = OSNOVNE BOJE PLUS dodatni troškovi uvjetovani postupkom proizvodnje, doplata - na upit Nijanse boja prema RAL-u Upozoravmo na to da se navedene boje limova podrazumijevaju samo one slične RAL-u. Kod djelomičnih, odnosno, dodatnih isporuka nije dana garancija na jednakost boja zbog korištenja drugih kolutova lima. Primjenom najmodernijih višekutnih uređaja za mjerenje boje osiguravamo minimalna odstupanja. Na upit dobijate: Sve nijanse RAL i NCS - duži rokovi isporuke odustupanja tiska od originalne boje (zatražite uzorke lima). RAL 9006 i 9007: naši visokokvalitetni limovi pokazuju velik udio metalik boje. Upućujemo na smjernice RAL instituta. Informacijski izvadak o nijansama RAL 9006 i 9007 iz originalna boja: Kod popravka kao i kod kombinacije dijelova iz različitog postupka premaza boja (npr. mokro lakiranje - nanošenje praha) često dolaz do odstupanja u boji. BOJA Grupa boja RAL 9001 krem bijela RAL 9002 sivo bijela RAL 90 čisto bijela RAL 15 svijetla slonova kost RAL 18 cink žuta RAL 7035 svjetlo siva RAL 6011 reseda zelena I RAL 9006 alum. bijela I RAL 9007 alum. siva I RAL 3000 vatreno crvena II RAL 3009 oksidno crvena II RAL 50 encijan plava II valjano s uzorkom AN5 Na upit ćemo Vam rado poslati uzorke naših limova u svako doba. RAL 7016 antracit siva II 12 Klizna vrata
