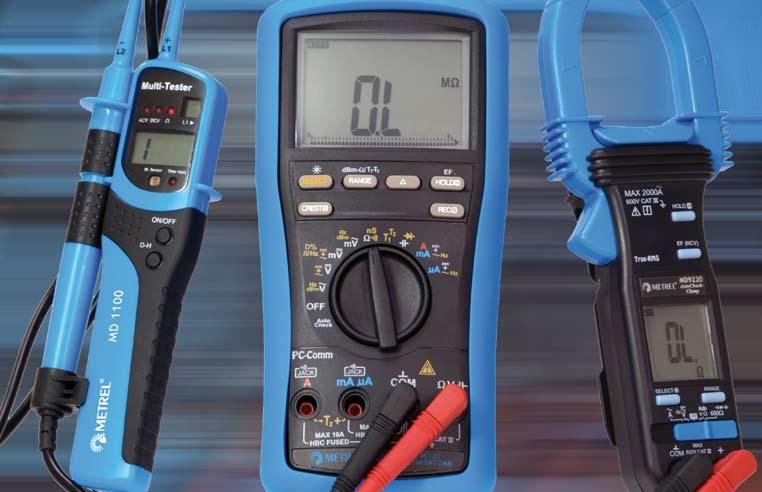

1 DIGITALNI MULTIMETRI TOKOVNE KLEŠ^E ENOSTAVNI PREIZKUŠEVALNIKI Digitalni multimeteri MD 9050, MD 9040, MD 9030, MD 9020, MD 9015, MD 9010 Tokovne kleš~e MD 9210, MD 9220, MD 9230 Kleš~ni merilnik mo~i MD 9240 Enostavni preizkuševalniki MD 1000, MD 1100

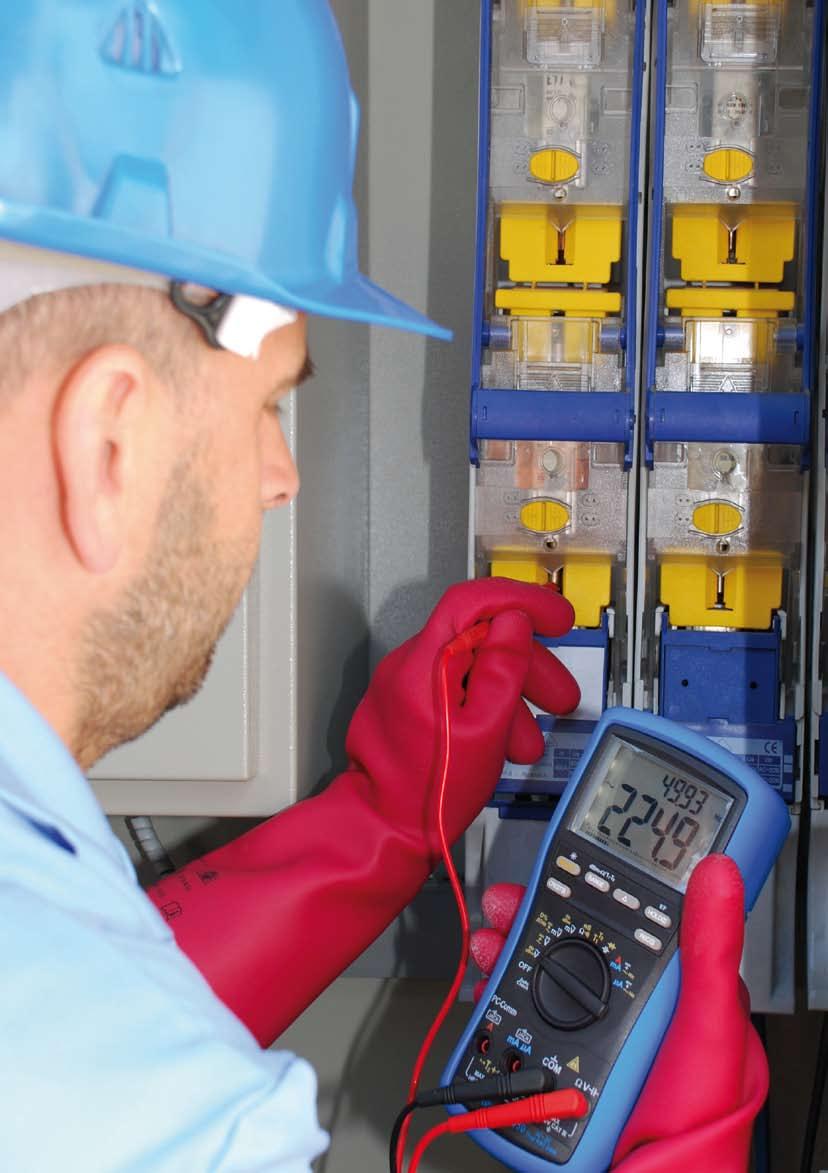

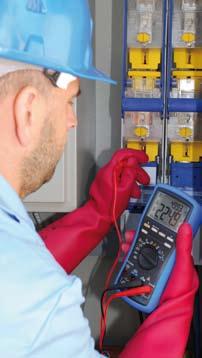

2 Digitalni multimetri / Tokovne kleš~e / Enostavni preizkuševalniki Digitalni multimeter MD 9050 Naro~niška koda Instrument MD 9050 spada med najboljše multimetre na tržiš~u. Visoka lo~ljivost in to~nost, dvovrsti~ni LCD prikazalnik, hitro zajemanje in prenos podatkov (preko opti~nega vmesnika), CAT IV/1000 V in merjenje efektivne vrednosti (true RMS) toka in napetosti, zaznavanje napetosti brez dotika, merjenje prevodnosti, samopreverjanje in hitro enoro~no upravljanje so odlike tega multimetra. MD 9050 je idealna izbira za merjenje v industriji, laboratorijih in predvsem pri vsakdanjih popravilih in vzdrževanjih. TRMS AC in DC, merjenje napetosti do 1000 V TRMS AC in DC, merjenje toka do 10 A Preskušanje diod Merjenje upornosti Merjenje omrežne frekvence Merjenje frekvence frekven~nih pretvornikov do 1 MHz Prevodnost ns Merjenje kapacitivnosti Merjenje temperature Zaznavanje napetosti in elektromagnetnega polja brez dotika MD 9050 Samodejno natavljanje merilnega obmo~ja za vse merilne funkcije Samopreverjanje (izmeni~na napetost, enosmerna napetost, merjenje upornosti) Dvovrsti~ni LCD prikazalnik z osvetlitvijo, 3-3/10 digitov, štetje do 9999 (izmeni~na napetost, enosmerna napetost, Hz, ns) 3-5/6 digitov, štetje do 6000 (mv,ua, A, Ω, F) Osnovna to~nost 0.08 % Zadržanje prikaza na prikazalniku - Data hold Merjenje temenske vrednosti Analogni prikaz Kompenzacija upornosti merilnih vezi Zvo~ni signal pri preizkušanju povezav Meritev frekvence frekven~nih pretvornikov do 1 MHz Opti~ni RS232 vmesnik in dopolnilni PC program Merjenje slabljenja signala (dbm) Zaš~ita pred napa~no priklju~itvijo Prenapetostna kategorija CAT IV/1000 V Multimeter MD 9050 z gumijastim oprijemalom 2 merilni vezi Senzor tipa K Baterija Dopolnilni pribor: AMD USB vmesnik za prenos podatkov (USB adapter, USB in RS232 vmesni kabel, gonilnik in PC programska oprema) AMD Temperaturni senzor tipa K (v povezavi s SIST EN 60584) AMD vtika~ za podnožje tipa K 2 Velikost (Š x V x D): 103 x 64.5 x 208 mm Masa (vklju~no z gumijastim oprijemalom): 635 g Funkcija Merilna obmo~ja Najve~ji dopustni pogrešek TRMS AC in AC + DC napetost 40 Hz 20 khz mv V od ±(0.5 % od~itka + 3 digiti) do ±(3.0 % od~itka + 4 digiti) Samopreverjanje (ACV) mv 1000 V ± (1.0 % od~itka + 4 digiti) DC napetost mv V od ±(0.08 % od~itka + 2 digita) do ±(0.12 % + 2 digita) Samopreverjanje (DCV) mv 1000 V ± (0.5 % od~itka + 3 digiti) DC tokovno merjenje µa 10.0 A ±(0.2 % od~itka + 4 digiti) TRMS AC in AC + DC tok 40 Hz 1 khz µa 10.0 A od ±(0.6 % od~itka + 3 digiti) do ±(1.0 % od~itka + 4 digiti) Preskušanje diod V ±(0.1 % od~itka + 4 digiti Napetost odprtih sponk <3.5 V DC, Merilni tok 0.4 ma Merjenje upornosti Ω MΩ od ±(0.1 % od~itka + 3 digiti) do ±(1.5 % od~itka + 5 digitov) Prevodnost ns ±(0.8 % od~itka + 10 digitov) Samopreverjanje (merjenje upornosti) Ω MΩ ± (0,5 % od~itka + 4 digiti) Frekvenca omrežja 15 Hz 50 khz ±(0.04 % od~itka + 4 digiti) Frekvenca digitalnih naprav Hz MHz ±(0.004 % od~itka + 4 digiti) Kapacitivnost nf 25 mf od ±(0.8 % od~itka + 3 digiti) do ±(6.5 % od~itka + 5 digitov) Temperatura -50 C C ±(0.3 % od~itka +2 C ) 9 V baterija, NEDA1604G, JIS006P, ali IEC6F22 Prenapetostna kategorija CAT IV/1000 V Stopnja onsesnaževanja 2

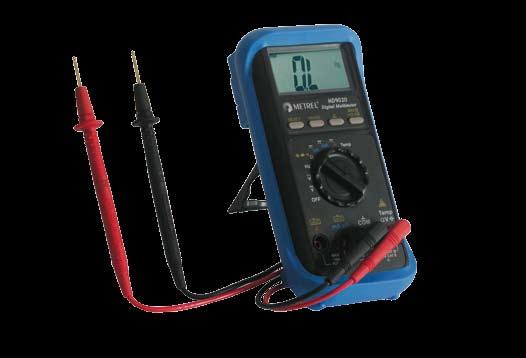

3 Digitalni multimeter MD 9040 Naro~niška koda Prenapetostna kategorija CAT IV/1000 V in merjenje efektivne vrednosti izmeni~nih tokov ter napetosti so klju~ne odlike instrumenta MD Zaradi njih je instrument še posebej primeren za meritve na izvorih elektri~ne energije in za najzahtevnejšo uporabo v industrijskem okolju. Instrument odpira široko možnost uporabe in zredno pridobitev glede na vložek zaradi visoke to~nosti, dvovrstnega LCD prikazalnika, razli~nih merilnih funkcij, hitrega enoro~nega upravljanja. TRMS AC in DC, merjenje napetosti do 1000 V TRMS AC in DC, merjenje toka do 10 A Preskušanje diod Merjenje upornosti Merjenje omrežne frekvence Merjenje frekvence frekven~nih pretvornikov do 1 MHz Merjenje kapacitivnosti Samodejno natavljanje merilnega obmo~ja za vse merilne funkcije Dvovrsti~ni LCD prikazalnik z osvetlitvijo, 3-3/10 digitov, štetje do 9999 (Izmeni~na napetost, enosmerna napetost, Hz, ns) 3-5/6 digitov, štetje do 6000 (mv, ua, A, Ω, F) Zadržanje prikaza na prikazalniku - Data hold Kompenzacija upornosti merilnih vezi Zvo~ni signal pri preizkušanju povezav Zaš~ita pred napa~no priklju~itvijo Prenapetostna kategorija CAT IV/1000 V MD 9040 Multimeter MD 9040 z gumijastim oprijemalom 2 merilni vezi Baterija Dopolnilni pribor: AMD USB vmesnik za prenos podatkov (USB adapter, USB in RS232 vmesni kabel, gonilnik in PC programska oprema) Velikost (Š x V x D): 103 x 64.5 x 208 mm Masa (vklju~no z gumijastim oprijemalom): 635 g Funkcija Merilna obmo~ja Najve~ji dopustni pogrešek TRMS AC in AC + DC napetost 40 Hz 20 khz60.00 mv V od ±(0.5 % od~itka + 3 digiti) do ±(3.0 % od~itka + 4 digiti) DC napetost mv V od ±(0.08 % od~itka + 2 digita) do ±(0.12 % + 2 digita) DC tok µa 10.0 A ±(0.2 % od~itka + 4 digiti) TRMS AC in AC + DC tok 40 Hz 1 khz µa A od ±(0.6 % od~itka + 3 digiti) do ±(1.0 % od~itka + 4 digiti) Preskušanje diod 2.000V ±(0.1 % od~itka + 4 digiti) Napetost odptih sponk <3.5 V DC Merilni tok 0.4 ma Merjenje upornosti Ω MΩ od ±(0.1 % od~itka + 3 digiti) do ±(1.5 % od~itka + 5 digitov) Frekvenca omrežja 15 Hz 50 khz ±(0.04 % od~itka + 4 digiti) Frekvenca digitalnih naprav Hz MHz ±(0.004 % od~tka + 4 digiti) Kapacitivnost nf 25 mf od ±(0.8 % od~itka + 3 digiti) do ±(6.5 % od~itka + 5 digitov) 9 V baterija, NEDA1604G, JIS006P, ali IEC6F22 Prenapetostna kategorija CAT IV/1000 V Stopnja onsesnaževanja 2 3

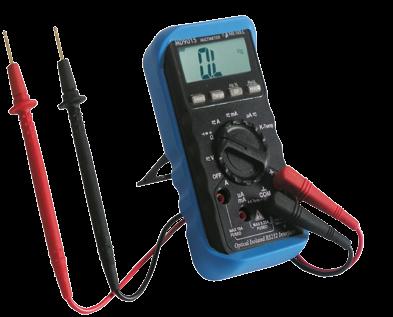

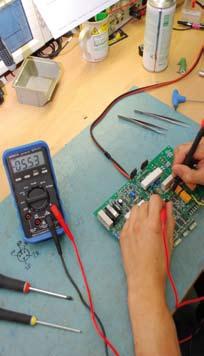

4 Digitalni multimetri / Tokovne kleš~e / Enostavni preizkuševalniki Digitalni multimeter MD 9030 TRMS digitalni multimeter MD 9030 je bil razvit tako za uporabo v laboratorijih, kot za vzdrževanje in popravila v težkih industrijskih pogojih. TRMS AC in DC, merjenje napetosti do 1000 V TRMS AC in DC, merjenje toka do 10 A Preskušanje diod Merjenje upornosti Merjenje omrežne frekvence Merjenje kapacitivnosti Merjenje temperature Naro~niška koda MD 9030 Samodejno natavljanje merilnega obmo~ja za vse merilne funkcije LCD prikazalnik z osvetlitvijo, 3-3/4 digitov, štetje do 4000 Zadržanje prikaza na prikazalniku - Data hold Zvo~ni signal pri preizkušanju povezav Osnovna to~nost 0.08 % Merjenje frekvence Merjenje temperature Zaš~ita pred napa~no priklju~itvijo Prenapetostna kategorija CAT III/600 V, CAT II/1000 V Multimeter MD 9030 z gumijastim oprijemalom 2 merilni vezi Baterija Dopolnilni pribor: AMD Temperaturni senzor tipa K (v povezavi s SIST EN 60584) AMD vtika~ za podnožje tipa K Velikost (Š x V x D): 87 x 35.5 x 186 mm Masa (vklju~no z gumijastim oprijemalom): 396 g Funkcija Merilna obmo~ja Najve~ji dopustni pogrešek DC napetost mv 1000 V od ±(0.3 % od~itka + 4 digiti) do ±(1.0 % od~itka + 4 digiti) TRMS AC napetost, 50 Hz Hz mv 1000 V od ±(1.5 % od~itka + 5 digitov) do ±(4.0 % od~itka + 5 digitov) DC tok µa 10.0 A od ±(1.2 % od~itka + 3 digitov) do ±(2.0 % od~itka + 5 digitov) TRMS AC tok µa 10.0 A od ±(1.5 % od~itka + 4 digiti) do ±(2.0 % od~itka + 6 digitov) Preskušanje diod Napetost odprtih sponk <1.6 V DC, Merilni tok 0.25 ma Merjenje upornosti Ω MΩ od ±(0.6 % od~itka + 4 digiti) do ±(2.0 % od~itka + 4 digiti) Temperatura -20 C 300 C ±(2 % + 3 C) Frekvenca 5 Hz 1000 Hz ±(0.5 % od~itka + 4 digiti) Kapacitivnost nf 3000 µf ±(3.5 % od~itka + 6 digitov) 2 x 1.5 V, AA (velikost baterije) Prenapetostna kategorija CAT III/600 V, CAT II/1000 V Stopnja onsesnaževanja 2 4

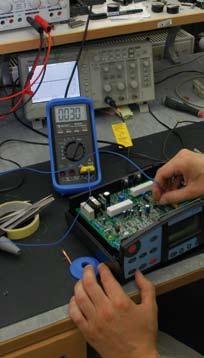

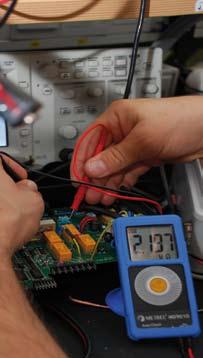

5 Digitalni multimeter MD 9020 Naro~niška koda MD 9020 je visokokakovosten digitalni multimeter, primeren za vsakdanjo rabo v laboratoriju oziroma pri vzdrževanju in popravilih v industrijskem okolju. TRMS AC in DC, merjenje napetosti do 1000 V TRMS AC in DC, merjenje toka do 10 A Preskušanje diod Merjenje upornosti Merjenje omrežne frekvence Merjenje kapacitivnosti Merjenje temperature Samodejno natavljanje merilnega obmo~ja za vse merilne funkcije LCD prikazalnik z osvetlitvijo, 3-3/4 digitov, štetje do 4000 Zadržanje prikaza na prikazalniku - Data hold Zvo~ni signal pri preizkušanju povezav Osnovna to~nost 0.08 % Merjenje frekvence Mejenje temperature Zaš~ita pred napa~no priklju~itvijo Prenapetostna kategorija CAT III/600 V, CAT II/1000 V MD 9020 Multimeter MD 9020 z gumijastim oprijemalom 2 merilni vezi Baterija Dopolnilni pribor: AMD Temperaturni senzor tipa K (v povezavi s SIST EN 60584) AMD vtika~ za podnožje tipa K Velikost (Š x V x D): 87 x 35.5 x 186 mm Masa (vklju~no z gumijastim oprijemalom): 396 g Funkcija Merilna obmo~ja Najve~ji dopustni pogrešek DC napetost mv 1000 V od ±(0.3 % od~itka + 4 digiti) do ±(1.0 % od~itka + 4 digiti) AC napetost, 50 Hz 500 Hz mv 1000 V od ±(1.5 % od~itka + 5 digitov) do ±(4.0 % od~itka + 5 digitov) DC tok µa 10.0 A od ±(1.2 % od~itka + 3 digiti) do ±(2.0 % od~itka + 5 digitov) AC tok µa 10.0 A od ±(1.5 % od~itka + 4 digiti) do ±(2.0 % od~itka + 6 digitov) Preskušanje diod Napetost odprtega vezja <1.6 V DC, Preskusni tok 0.25 ma Merjenje upornosti Ω MΩ od ±(0.6 % od~itka + 4 digiti) do ±(2.0 % od~itka + 4 digiti) Temperatura -20 C 300 C ±(2 % + 3 C) Frekvenca 5 Hz 1000 Hz ±(0.5 % od~itka + 4 digiti) Kapacitivnost nf 3000 µf ±(3.5 % od~itka + 6 digitov) 2 x 1.5 V, AA (velikost baterije) Prenapetostna kategorija CAT III/600 V, CAT II/1000 V Stopnja onsesnaževanja 2 5

6 Digitalni multimetri / Tokovne kleš~e / Enostavni preizkuševalniki Digitalni multimeter MD 9015 Digitalni multimeter MD 9015 vsebuje vse funkcije, ki so potrebne pri zaznavanju ve~ine elektri~nih in elektrotehni~nih problemov. Instrument nudi izredno vrednost tudi zaradi enoro~nega upravljanja in prikazalnika z velikimi lahko berljivimi znaki. AC napetost do 750 V in DC merjenje napetosti do 1000 V AC in DC, merjenje toka do 10 A Preskušanje diod Merjenje upornosti Merjenje frekvence Merjenje kapacitivnosti Merjenje temperature Naro~niška koda MD 9015 Samodejno natavljanje merilnega obmo~ja za vse merilne funkcije LCD prikazalnik, 3-2/3 digiti, štetje do 2500 Zadržanje prikaza na prikazalniku - Data hold Zvo~ni signal pri preizkušanju povezav Osnovna to~nost 0.08 % Meritev frekvence Mejenje temperature Zaš~ita pred napa~no priklju~itvijo Prenapetostna kategorija CAT III/600 V, CAT II/1000 V Multimeter MD 9015 z gumijastim oprijemalom 2 merilni vezi Baterija Dopolnilni pribor: AMD Temperaturni senzor tipa K (v povezavi s SIST EN 60584) AMD vtika~ za podnožje tipa K AMD TPC RS232 vmesniški set (opti~ni vmesni kabel + programska oprema) Velikost (Š x V x D): 75 x 34 x 150 mm Masa (vklju~no z gumijastim oprijemalom): 345 g Funkcija Merilna obmo~ja Najve~ji dopustni pogrešek DC napetost mv 1000 V od ±(0.3 % od~itka + 4 digiti) do ±(1.0 % od~itka + 4 digiti) AC napetost, 50 Hz 500 Hz mv 7500 V od ±(1 % od~itka + 3 digiti) do ±(2.2 % od~itka + 6 digitov) DC tok µa 10.0 A od ±(1.2 % od~itka + 3 digiti) do ±(2.0 % od~itka + 6 digitov) AC tok µa 10.0 A od ±(1.0 % od~itka + 4 digiti) do ±(2.5 % od~itka + 5 digitov) Preskušanje diod Napetost odprtih sponk <1.8 V DC, Merilni tok 1 ma Merjenje upornosti Ω MΩ od ±(0.4 % od~itka + 2 digita) do ±(1.0 % od~itka + 4 digiti) Temperatura -20 C 300 C 3 C + 3d Frekvenca 30 Hz 1000 Hz ±(0.05 % od~itka + 4 digiti) Kapacitivnost nf 25 µf od ±(1.0 % od~itka + 4 digiti) do ±(6 % od~itka + 45 digitov) 2 x 1.5 V, AA (velikost baterije) Prenapetostna kategorija CAT III/600 V, CAT II/1000 V Stopnja onsesnaženja 2

7 Digitalni multimeter MD 9010 Naro~niška koda MD 9010 je eden najmanjših in najlažjih multimetrov za vsakodnevno rabo. Prednost in vrednost Instrumenta je predvsem zaradi številnih možnih podro~ij uporabe, visoke to~nosti in velikem LCD prikazalniku. DC in AC merjenje napetosti DC in AC merjenje toka Preskušanje diod Merjenje upornosti Merjenje frekvence Merjenje kapacitivnosti Brezkontaktno zaznavanje elektromagnetnih polj Samodejno natavljanje merilnega obmo~ja za vse merilne funkcije LCD prikazalnik,3-5/6 znaki, štetje do 6000 Samopreverjanje (Autocheck ) - samodejno zaznavanje merjenja enosmerne napetosti, izmeni~ne napetosti ali upornosti Zaznavanje napetosti in elektromagnetnega polja brez dotika Zvo~ni signal pri preizkušanju povezav Zaš~ita pred napa~no priklju~itvijo Prenapetostna kategorija CAT III/300 V, CAT II/600 V MD 9010 Multimeter MD 9010 z gumijastim oprijemalom 2 merilni vezi Baterija Velikost (Š x V x D): 87 x 35.5 x 186 mm Masa (vklju~no z gumijastim oprijemalom): 396 g Funkcija Merilna obmo~ja Najve~ji dopustni pogrešek DC napetost V 600 V od ±(0.5 % od~itka + 3 digiti) do ±(2.0 % od~itka + 5 digitov) AC napetost, 50 Hz 60 Hz V 600 V ±(1.5 % od~itka + 5 digitov) DC tok µa 2000 µa od ±(1.2 % od~itka + 3 digiti) do ±(1.5 % od~itka + 3 digiti) AC tok µa 2000 µa od ±(1.5 % od~itka + 3 digiti) do ±(2.0 % od~itka + 3 digiti) Preskušanje diod Napetost odprtih sponk <1.6 V DC Merjenje upornosti Ω MΩ od ±(1.0 % od~itka + 4 digiti) do ±(2 % od~itka + 6 digitov) Frekvenca 10 Hz khz ±(0.5 % od~itka + 4 digiti) Kapacitivnost nf 2000 µf ±(3.5 % od~itka + 6 digitov) 2 x 1.5 V, AA (velikost baterije) Prenapetostna kategorija CAT III/300 V Stopnja onesnaženja 2

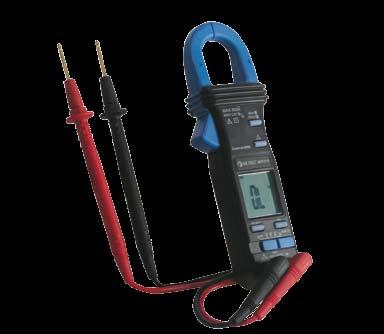

8 Digitalni multimetri / Tokovne kleš~e / Enostavni preizkuševalniki Primerjalna tabela digitalnih multimetrov Oznaka MD 9050 MD 9040 MD 9030 MD 9020 MD 9015 MD 9010 Efektivna vrednost True RMS DC tokovno obmo~je (A) Osnovna to~nost (%) Najve~ja lo~ljivost (µa) AC tokovno obmo~je (A) Osnovna to~nost (%) Najve~ja lo~ljivost (µa) DC napetostno obmo~je (V) Osnovna to~nost (%) Najve~ja lo~ljivost (µa) AC napetostno obmo~je (V) Osnovna to~nost (%) Najve~ja lo~ljivost (µa) Merjenje upornosti (MΩ) Osnovna to~nost (%) Najve~ja lo~ljivost (µa) Preizkušanje povezav Preizkušanje diod Merjenje kapacitivnosti Merjenje frekvence omrežja Merjenje frekvence digitalnih signalov Merjenje temperature T1 & T2 (Senzor tipa K) (temperaturna primerjava) T1 T1 T1 Samopreverjanje V-Ω (Autocheck ) ns (prevodnost) Štetje / Count 9999 (ACV, DCV, Hz, Ns) 9999 (ACV, DCV, Hz, Ns) 6000 (mv, µa, ma, A, Ω, F) 6000 (mv, µa, ma, A, Ω, F) Osvetljeno ozadje prikazalnika Analogni prikaz 41 segmentov 41 segmentov IR, RS232 vmesnik (prenos podatkov) Avtomatsko in ro~no izbiranje podro~ja Samodejni izklop Zaznavanje napetosti in elektromagnetnega polja brez dotika Temenska vrednost Pomnjenje temenske Pomnjenje temenske vrednosti vrednosti Zadržanje prikaza na prikazalniku Snemanje Relativna vrednost Kompenzacija upornosti merilnih vezi Prenapetostna kategorija CAT IV/1000 V CAT IV/1000 V CAT III/600 V, CAT II/1000 V CAT III/600 V, CAT II/1000 V CAT III/600 V, CAT II/1000 V CAT III/300 V, CAT II/600 V Stopnja zaš~ite IP 55 IP 55 IP 50 IP 50 IP 52 IP 50 CE oznaka

9 9

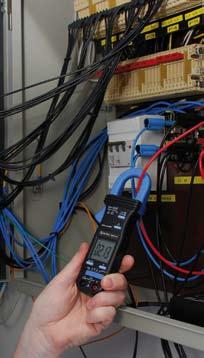

10 Digitalni multimetri / Tokovne kleš~e / Enostavni preizkuševalniki Tokovne kleš~e MD 9210 Vsestranska uporabnost, kompaktno ohišje, velika to~nost in velik nabor merilnih funkcij so klju~ne odlike Tokovnih kleš~ MD V kolikor potrebujete univerzalne tokovne kleš~e, katerih vrednost presega strošek nakupa, potem je to pravi instrument za vas. DC in AC napetost do 600 V AC merjenje toka do 600 A Merjenje upornosti Preskušanje diod Merjenje frekvence Merjenje kapacitivnosti Naro~niška koda Samodejna prilagoditev merilnega obmo~ja instrumenta pri vseh vrstah merjenja LCD prikazalnik, 3-3/4 digiti, štetje do 6000 Zadržanje prikaza na prikazalniku - Data hold Zvo~ni signal pri preizkušanju povezav Odpiranje ~eljusti kleš~ 26 mm Merjenje upornosti do 40 MΩ Merjenje kapacitivnosti od 100 pf do 3000 uf Zaš~ita pred napa~no priklju~itvijo Prenapetostna kategorija CAT III/600 V MD 9210 Tokovne kleš~e MD merilni vezi Baterija Torbica 10 Funkcija Merilna obmo~ja Najve~ji dopustni pogrešek DC napetost mv ±(0.3 % od~itka + 4 digiti) V, V, V ±(0.5 % od~itka + 3 digiti) 600 V ±(1.0 % od~itka + 4 digiti) AC AC napetost, 50 Hz 500 Hz V, V, V ±(1.5 % od~itka + 5 digitov) 600 V ±(2.0 % od~itka + 5 digitov) AC tok, 50 Hz 60 Hz A, A, 600 A ±(1.5 % od~itka + 8 digitov) Merjenje upornosti Ω ±(0.8 % od~itka + 6 digitov) kω, kω, kω ±(0.6 % od~itka + 4 digiti) MΩ ±(1.0 % od~itka + 4 digiti) MΩ ±(2.0 % od~itka + 4 digiti) Preskušanje diod Napetost odprtih sponk <1.6 V DC, Merilni tok 0.25 ma Merjenje frekvence 10 Hz 400 Hz ±(0.5 % od~tka + 4 digiti) Kapacitivnost 500 nf 3000 µf ±(3.5 % od~itka + 6 digitov) 3 V baterija, IEC-CR2032 Prenapetostna kategorija CAT III/600 V Stopnja onsesnaženja 2 Velikost (Š x V x D): 63 x 32 x 190 mm Masa (vklju~no z gumijastim oprijemalom): 139 g

11 Tokovne kleš~e MD 9220 Naro~niška koda MD 9220 so profesionalne tokovne kleš~e z merjenjem efektivnih vrednosti in širokim odprtjem ~eljusti kleš~, ki omogo~ajo meritve toka do 2000 A. Te tokovne kleš~e vsebujejo vrhunsko merilno tehnologijo, ki je vgrajena v kompaktno ohišje za industrijsko okolje in predstavljajo idealno izbiro za elektri~arje. DC in TRMS AC napetost do 600 V TRMS tok do 2000 A Merjenje upornosti Preskušanje diod Merjenje frekvence Merjenje kapacitivnosti Samodejna prilagoditev merilnega obmo~ja instrumenta pri vseh vrstah merjenja LCD prikazalnik z osvetlitvijo, 3-5/6 digitov, štetje do 6000 Samopreverjanje (Autocheck ) - samodejna izbira merjenja DC napetosti, AC napetosti ali upornosti Avtomatsko brezkontaktno zaznavanje elektromagnetnega polja za iskanje»živih«vodnikov Zadržanje prikaza na prikazalniku - Data hold Zvo~ni signal pri preizkušanju povezav Odpiranje ~eljusti kleš~ 45 mm Merjenje upornosti do 6000 MΩ Zaš~ita pred napa~no priklju~itvijo Prenapetostna kategorija CAT III/600 V MD 9220 Tokovne kleš~e MD merilni vezi Baterija Torbica Velikost (Š x V x D): 78 x 40x 224 mm Masa (vklju~no z gumijastim oprijemalom): 224 g Funkcija Merilna obmo~ja Najve~ji dopustni pogrešek DC napetost V ±(0.5 % od~itka + 3 digiti) 60.0 V ±(1.0 % od~itka + 5 digitov) V ±(2.0 % od~itka + 5 digitov) AC merjenje napetosti, 50 Hz 60 Hz V, V, V od ±(1.5 % od~itka + 5 digitov) do ±(2.0 % od~itka + 5 digitov) AC merjenje napetosti, Hz V, V, V od ±(2 % od~itka + 5 digitov) do ±(2.5 % od~itka + 5 digitov) AC tok, 50 Hz 60 Hz A, 2000 A ±(1.5 % od~itka + 5 digitov) Merjenje upornosti kω ±(1.2 % od~itka + 6 digitov) kω, kω ±(1.0 % od~itka + 4 digiti) MΩ ±(2.0 % od~itka + 4 digiti) Zvo~ni test zveznosti Ω ±(2.0 % od~itka + 8 digitov) Preskušanje diod Napetost odprtih sponk <1.6 V DC, Merilni tok 0.4 ma Merjenje frekvence 10 Hz 30 khz ±(0.5% od~itka + 4 digiti) Kapacitivnost 100 nf 2000 µf ±(3.5% od~itka + 5 digitov) 2 x 1.5 V, AAA (velikost baterije) Prenapetostna kategorija CAT III/600 V Stopnja onsesnaženja 2 11

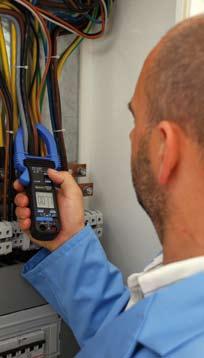

12 Digitalni multimetri / Tokovne kleš~e / Enostavni preizkuševalniki Tokovne kleš~e MD 9230 Model MD 9230 so univerzalne tokovne kleš~e za merjenje enosmernih in efektivnih izmeni~nih napetosti do 600 V in enosmernih ter efektivnih tokov do 1000 A. Instrument ima širok spekter odlik in merilnih funkcij ter je idealno orodje za servisno dejavnost in uporabo v industrijskem okolju. DC in TRMS AC napetost do 600 V DC in TRMS tok do 1000 A oziroma 800 A Merjenje upornosti Preskušanje diod Merjenje kapacitivnosti Samodejno natavljanje merilnega obmo~ja za vse merilne funkcije LCD prikazalnik z osvetlitvijo, 3-3/4 digita, štetje do 4000 Zadržanje prikaza - Data hold Zadržanje prikaza temenske (peak) vrednosti Zvo~ni signal pri preizkušanju povezav Odpiranje ~eljusti kleš~ 50 mm Merjenje upornosti do 40 MΩ Merjenje kapacitivnosti od 500 nf do 3000 uf Zaš~ita pred napa~no priklju~itvijo Prenapetostna kategorija CAT III/600 V Naro~niška koda MD 9230 Tokovne kleš~e MD merilni vezi Baterija Torbica Velikost (Š x V x D): 78 x 40x 227 mm Masa (vklju~no z gumijastim oprijemalom): 290 g Funkcija Merilna obmo~ja Najve~ji dopustni pogrešek DC napetost mv, V, V, V, V ±(0.3 % + 3 digiti, 0.5 % + 3 digiti,1.0 % + 4 digiti) od~itka AC merjenje napetosti 50 Hz 500 Hz mv ±(4.0 % od~itka + 4 digiti) 50 Hz 60 Hz V, V, V ±(1.0 % od~itka + 4 digiti) 60 Hz 500 Hz V, V, V ±(1.5 % od~itka + 4 digiti) 50 Hz 500 Hz 600 V ±(2.0 % od~itka + 4 digiti) AC merjenje napetosti 50 Hz Hz V, V, V od ±(2 % od~itka + 5 digitov) do ±(2.5% od~itka + 5 digitov) AC tok, 50 Hz - 60 Hz 0 A 400 A, 0 A 800 A ±(1.5 %,1.5% od~itka + 5 digitov, 4 digiti) DC tok 0 A 400 A, 0 A 1000 A ±(1.5 %,2.0% od~itka + 4 digitov, 4 digiti) Merjenje upornosti Ω, kω, kω, kω, MΩ, MΩ ±(0.8 % + 6 digitov, 0.6 % + 4 digiti, 1.0 % + 4 digiti, 2.0 % + 4 digiti) od~itka Zvo~ni test zveznosti Ω ±(1.5 % od~itka + 6 digitov) Preskušanje diod Napetost odprtih sponk <1.6 V DC, Merilni tok 0.4 ma Kapacitivnost 500 nf 3000 µf ±(3.5 % od~itka + 6 digitov) 2 x 1.5 V, AAA (velikost baterije) Prenapetostna kategorija CAT III /600 V Stopnja onesnaženja 2 12

13 Kleš~ni merilnik mo~i MD 9240 Naro~niška koda MD 9240 predstavlja visoko kakovosten in izredno priro~en kleš~ni merilnik mo~i. Merilnik omogo~a merjenje efektivne vrednosti izmeni~nega toka do 1000 A, analizo mo~i za enofazni sistem, merjenje izmeni~ne in enosmerne napetosti, merjenje temperature in še ve~. Te kleš~e so posebej primerne za vzdrževanje in preskušanje razdelilnih sistemov, stikalnih blokov, motorjev ali pa v napajalnih omrežjih z izrazito prisotnostjo harmonikov. DC in TRMS AC napetost do 600 V TRMS AC tok do 1000 A Merjenje upornosti Merjenje frekvence Kontaktno merjenje temperature Faktor mo~i Mo~ (W, VA, Var) Samodejno natavljanje merilnega obmo~ja za vse merilne funkcije LCD prikazalnik z osvetlitvijo, 3-3/4 digita, štetje do 6000 Zadržanje prikaza - Data hold Zadržanje prikaza temenske vrednosti Zvo~ni signal pri preizkušanju povezav Odpiranje ~eljusti kleš~ 45 mm Enofazna mo~nostna analiza Merjenje upornosti do Ω Merjenje temperature Komunikacijski vmesnik Dopolnilni PC program Zaš~ita pred napa~no priklju~itvijo Prenapetostna kategorija CAT III/600 V MD 9240 Tokovne kleš~e MD merilni vezi Baterija Torbica Dopolnilni pribor: AMD PC vmesniški kit (vklju~no z opti~nim vmesnikom,kablom in CD s programsko opremo) AMD Temperaturni senzor tipa K (v povezavi s SIST EN 60584) AMD vtika~ za podnožje tipa K Velikost (Š x V x D): 78 x 40x 224 mm Masa (vklju~no z gumijastim oprijemalom): 224 g Funkcija Merilna obmo~ja Najve~ji dopustni pogrešek DC napetost V ±(0.5 % od~itka + 5 digitov) AC napetost, 50 Hz 60 Hz, 45 Hz 500 Hz, 500 Hz 3.1 khz V, V, V ±(0.5 % + 5 digitov,1.5 % + 5 digitov, 2.5 % + 4 digiti) od~itka AC toka, 50 Hz 60 Hz A, A, 1000 A ±(1.0 % od~itka + 5 digitov) 45 Hz 500 Hz A, A, 1000 A od ±(2.0 % od~itka + 5 digitov) do ±(2.5 % od~itka + 5 digitov) 500 Hz 3.1 khz A, A, 1000 A od ±(2.5 % od~itka + 5 digitov) do ±(3 % od~itka + 5 digitov) Merjenje temperature -50 C 300 C ±(3 % od~itka + 3 C) Merjenje upornosti Ω ±(1 % od~itka + 6 digitov) Test zveznosti Ω Merjenje frekvence 5 Hz 500 Hz ±(0.5 % od~itka + 4 digiti) Faktor mo~i (PF) ±3 digiti (H od 1. do 21.), ±5 digitov (H od 22. do 51.) Navidezna mo~ kva ±(2 % + 6 digitov, 3.5 % + 6 digitov, 5.5 % + 6 digitov) od~itka (H 10./11., 46./47., 51.) Delovna mo~, jalova mo~ kw, kvar ±(3.5 % od~itka + 6 digitov) (H od 11. do 25.) 2 x 1.5 V, AAA (velikost baterije) Prenapetostna kategorija CAT III/600 V Stopnja onsesnaženja 2 13

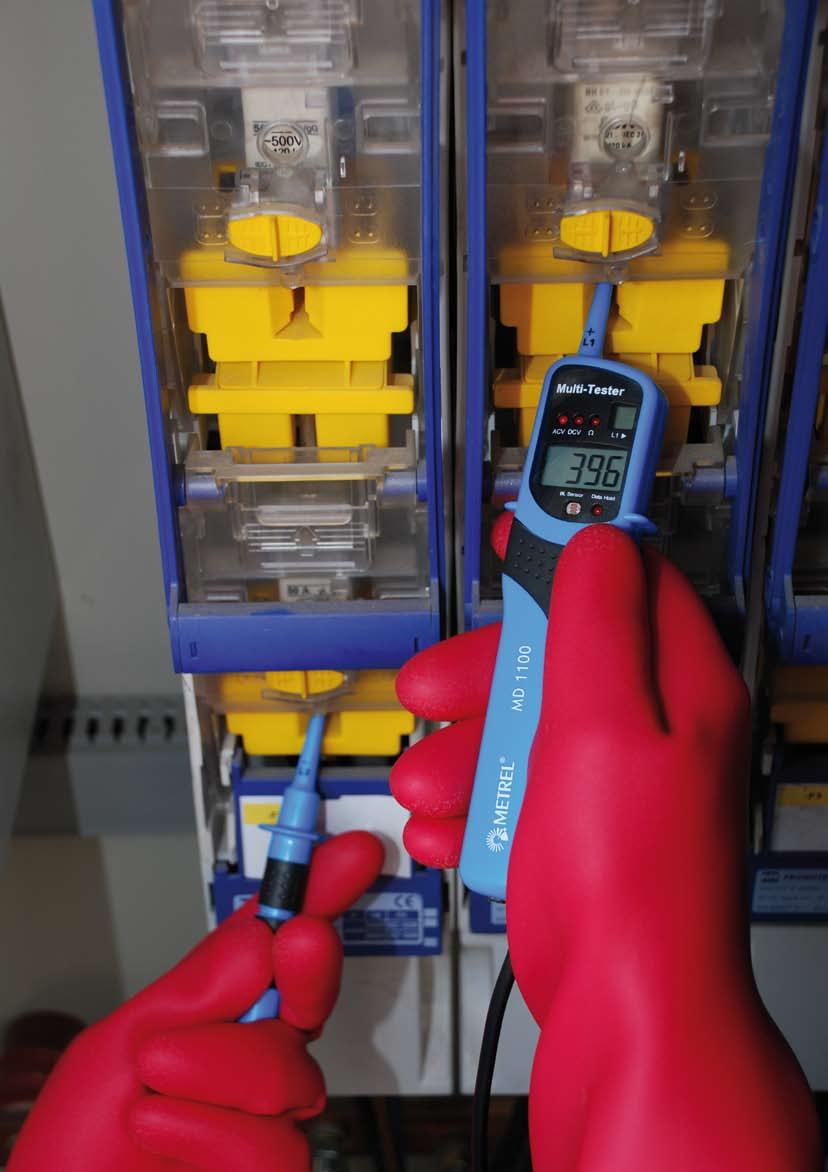

14 Digitalni multimetri / Tokovne kleš~e / Enostavni preizkuševalniki Primerjalna tabela tokovnih kleš~ Oznaka MD 9210 MD 9220 MD 9230 MD 9240 Efektivna vrednost True RMS DC tokovno obmo~je (A) 0.1 A 1000 A Osnovna to~nost (%) 1.5 AC tokovno obmo~je (A) 0.01 A 600 A 0.1 A 2000 A 0.1 A 800 A 0.01 A 1000 A Osnovna to~nost (%) DC napetostno obmo~je (V) 0.1 mv 600 V 1 mv 600 V 0.1 mv 600 V 0.1 V V Osnovna to~nost (%) AC napetostno obmo~je (V) 1 mv 600 V 1 mv 600 V 0.1 mv 600 V 0.1 V V Osnovna to~nost (%) Merjenje upornosti 0.1 Ω MΩ 0.1 Ω MΩ 0.1 Ω MΩ 0.1 Ω Ω Osnovna to~nost (%) Preizkušanje povezav Preskušanje diod Merjenje kapacitivnosti Merjenje frekvence omrežja Merjenje temperature (Senzor tipa K) Samopreverjanje V-Ω (Autocheck ) Auto V-A Meritev mo~i (W, VA & VAR) Štetje / Count enofazno Osvetljeno ozadje prikazalnika COM port-komunikacijski vmesnik (prenos podatkov) Avtomatsko in ro~no izbiranje podro~ja Zadržanje izmerjene vrednosti prikaza - Data hold Zaznavanje napetosti in elektromagnetnega polja brez dotika Temenska vrednost Pomnjenje temenske Pomnjenje temenske Pomnjenje RMS temenske vrednosti vrednosti vrednosti Samodejni izklop Odprtje ~eljusti kleš~ 26 mm 45 mm 50 mm 45 mm Relativna vrednost Prenapetostna kategorija CAT III/600 V CAT III/600 V CAT III/600 V CAT III/600 V Stopnja zaš~ite IP 50 IP 50 IP 50 IP 50 CE oznaka 14

15 15

16 Digitalni multimetri / Tokovne kleš~e / Enostavni preizkuševalniki Enostavni preizkuševalnik MD 1100 Enostavni preizkuševalnik MD 1100 je visoke kakovosti in je namenjen najzahtevnejšim podro~jem uporabe. Širok spekter preskusnih in merilnih funkcij in prenapetostna kategorija CAT IV/1000 V merilnika MD 1100 zagotavlja primernost za rabo v industrijskem okolju kakor tudi v vsakodnevni praksi pri vzdrževanju in popravilih. Prikaz napetosti Fazno zaporedje RCD (FI) preskus odklopa Naro~niška koda Napetostno obmo~je 12 V 690 V DC in AC Zadržanje prikaza - Data hold LCD prikazalnik z osvetlitvijo Opti~no in zvo~no preizkušanje povezav Dolo~anje faznega zaporedja (ni potreben 3 ži~ni merilnik) RCD (FI) preskus odklopa (10 30 ma, samodejna notranja bremenitev) Iskanje faze Prakti~no enoro~no delo s šuko in CEE omrežnimi vti~nicami (19 mm razmik med testnima konicama) Samodejni izklop IP 65 zaš~ita proti vodnemu brizganju in prahu Prenapetostna kategorija CAT IV/1000 V MD 1100 Enostavni preizkuševalnik MD x 1.5 V AAA (micro) velikost baterij Zaš~itno ležiš~e za preskusno tipalo Š~itnik tipala (v skladu z GS38) Prikazalnik 3-1/2 digita LCD z osvetlitvijo Nazivno napetostno podro~je 12V 690 V (avtomatska izbira obmo~ja) Indikacija faze >100 V AC Podro~je upornosti 0 2 kω Podro~je frekvence Hz RCD preskusni tok 30 ma Fazno zaporedje 100 V 690 V, 2 polno Odzivni ~as < 0.1 s 2 x 1.5 V, AAA (velikost baterije) Prenapetostna kategorija CAT IV/1000 V Stopnja zaš~ite IP 65 Velikost (Š x V x D): 70 x 30 x 238 mm Masa (brez pribora): 200 g 16

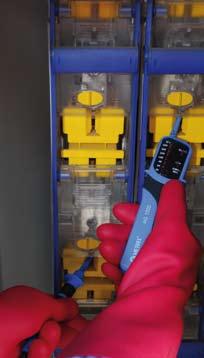

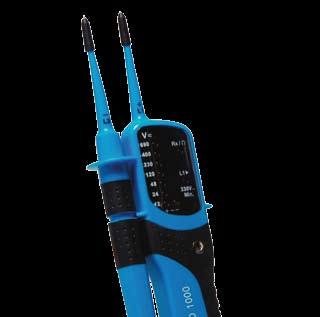

17 Enostavni preizkuševalnik MD 1000 Naro~niška koda Enostavni preizkuševalnik MD 1000 je enostavni multifukcijski preizkuševalnik. Zaradi širokega nabora merilnih funkcij je primeren za rabo v hišnem kot tudi v industrijskem ter trgovskem podro~ju. Prikaz napetosti Fazno zaporedje RCD (FI) preskus odklopa Napetostno obmo~je 12 V 690 V DC in AC Zadržanje prikaza - Data hold LED prikazalnik Opti~no in zvo~no preizkušanje povezav Dolo~anje faznega zaporedja (ni potreben 3 ži~ni merilnik) RCD (FI) preskus odklopa (10 30 ma, samodejna notranja bremenitev) Iskanje faze Prakti~no enoro~no delo s šuko in CEE omrežnimi vti~nicami (19 mm razmik med testnima konicama) Samodejni izklop IP 65 zaš~ita proti vodnemu brizganju in prahu Prenapetostna kategorija CAT IV/1000 V MD 1000 Enostavni preizkuševalnik MD x 1.5 V AAA (micro) velikost baterij Zaš~itno ležiš~e za preskusno tipalo Š~itnik tipala (v skladu z GS38) Prikazalnik 10 rde~imi LED diodami za prikaz zveznosti,polaritete in zaporedja faz Nazivno napetostno podro~je 12 V, 24 V, 48 V, 120 V, 230 V, 400 V, 690 V (avtomatska izbira obmo~ja) Indikacija faze >100 V AC Podro~je upornosti kω Podro~je frekvence Hz RCD preskusni tok 30 ma Fazno zaporedje 100 V 690 V, 2 polno Odzivni ~as < 0.1s 2 x 1.5 V, AAA (velikost baterije) Prenapetostna kategorija CAT IV/1000 V Stopnja zaš~ite IP 65 Velikost (Š x V x D): 70 x 30 x 238 mm Masa (brez pribora): 200 g 17

18 Digitalni multimetri / Tokovne kleš~e / Enostavni preizkuševalniki Primerjalna tabela enostavnih preizkuševalnikov Oznaka MD 1100 MD 1000 AC,DC napetost Obmo~je 12 V 690 V 12 V 690 V Osnovna to~nost (%) ±(2.0 % od~itka + 4 digiti) ^as meritve Max. 30 s Max. 30 s Odzivni ~as <1s <1s Frekven~no obmo~je Hz Hz Preskus povezav in diod Indikacija zvo~na in LCD prikaz zvo~na in LED prikaz Obmo~je upornosti 0 2 kω kω Preskusni tok 4 µa 400 µa RCD(FI) preskus odklopa RCD preskus 30 ma RCD, FI odklop 30 ma RCD, FI odklop Preskus faze Preskus faze 1-fazni test 1-fazni test Fazno zaporedje 2-fazni preskus zaporedja 2-fazni preskus zaporedja Prikaz napetosti >100 V AC >100 V AC Prikazalnik 3 ½ digit, LCD z o osvetlitvijo LED prikazalnik Obmo~ja 12V 690V ±(2% od~itka + 4D) 12V, 24V, 48V, 120V, 230V, 400V, 690V Varnost merilnika Prenapetostna kategorija CAT IV/1000 V CAT IV/1000 V Standardi Stopnja zaš~ite Mere SIST EN 61243, DIN VDE , SIST EN61010, GS38 IEC SIST EN 61243, DIN VDE , SIST EN61010, GS38 IEC IP 65 za zunanjo rabo,zaš~ita proti vodnemu brizganju in prahu IP 65 za zunanjo rabo,zaš~ita proti vodnemu brizganju in prahu 2 x 1.5 V AAA velikost baterij 2 x 1.5 V AAA velikost baterij Masa 200 g 200 g Velikost 238 x 70 x 30 mm 238 x 70 x 30 mm 18

19

20 Slovar~ek Efektivna vrednost ali True RMS - V elektrotehniki je efektivna vrednost predstavljena kot kvadratni koren srednje vrednosti kvadratov ~asovno spremenljivega signala. Sinusna napetost frekvence 50 Hz in s temensko vrednostjo 325 V ustvari enako toplotno energijo na ohmskem uporu, kot enos-merna napetost 230 V. Dvojno vrednost te predstavlja temensko mo~ (peak) pri temenski vrednosti napetosti. Prvotno so bili instrumenti za merjenje izmeni~nih vrednosti prirejeni na prikaz efektivne napetosti sinusnega signala z merjenjem usmerjene vrednosti napetosti (povpre~je) in kompenzacijo prikaza z upoštevanjem faktorja oblike za sinusno napetost. Rezultat tega je, da prikaz prikaz efektivne vrednosti napetosti velja le za pravo sinusno obliko napetosti. Ker pa se v elektrotehniki pojavljajo valovne oblike, ki se zelo razlikujejo od sinusne oblike, se na tak na~in lahko pojavijo zelo velika odstopanja od~itkov. Za razjasnitev, instrumenti, ki dejansko merijo vrednost kvadratnega korena povpre~ja kvadratov se zaradi te definicije imenujejo merilniki prave efektivne vrednosti (True RMS ali TRMS) (RMS = root mean square = kvadratni koren iz srednje vrednosti kvadratov). Vršni ali Crest faktor - Predstavlja razmerje med temensko vrednostjo in efektivno vrednostjo elektri~ne spremenljivke (izmeni~na napetost in izmeni~ni tok). Mnogo napajalnikov, tiristorskih regulatorjev in regulatorjev razsvetljave povzro~a zelo popa~ene impulzne oblike napajalnih tokov, predvsem na bremenu. Ob~asno se lahko zgodi, da je crest faktor takega toka višji od 10. Visok Vršni (Crest) faktor povzro~a popa~enje - jalovo mo~ ter harmonike v napajalnih omrežjih, ti pa so nezaželjeni. Elektronski instrumenti prikazujejo pogosto neto~ne vrednosti zaradi visokega crest faktorja. To je potrebno upoštevati pri izbiri merilnega instrumenta. Na primer, ko instrument meri izmeni~ni tok 20 A, je njegova temenska vrednost 28 A pri sinusni obliki. To pomeni, da mora imeti instrument zmožnost meritve pri mnogo višjih temenskih vrednostih tokov, kot je njihova efektivna vrednost. Prenapetostna kategorija - CAT prenapetostna kategorija podaja najvišjo omrežno napetost (ali napetost udara strele, kratek stik zaradi nepravilne uporabe, itd), ki jo mora instrument prenesti brez nevarnosti za merilca ali merjenca. Standard dolo~a štiri prenapetostne kategorije: CAT I - Elektronika na sekundarni strani napajalnih transformatorjev, elektri~na oprema z lo~eno napajalno napetostjo in nizkonapetostni izhodi, signalni vodi. CAT II - Gospodinjski aparati, prenosni aparati, enofazna bremena, vti~nice, oddaljene ve~ kot 10 m od CAT III oziroma ve~ kot 20 m od CAT IV. CAT III - Trifazni razdelilni sistemi, sistemi osvetlitve velikih zgradb, razdelilne ploš~e. CAT IV - Trifazni sistemi transformatorskih postaj, merilniki elektri~ne energije, zunanje inštalacije in priklju~ni napajalni kabli. Prenapetosna kategorija vpliva na velikost naprav zaradi zra~nih razdalj. Višja kategorija predstavlja krajšo razdaljo do napajalne postaje. Pomembno! Fotografije v tem katalogu se lahko razlikujejo od izgleda instrumenta v embalaži. Pravice do sprememb pridržane brez predhodnega obvestila. Merilna in regulacijska oprema METREL d.d. Ljubljanska 77 SI-1354 Horjul Tel: (0) Fax: (0) metrel metrel.si /februar/slo.j./D.Dolinar/Ko~evski tisk
