1 CEVNI SISTEMI TEHNICNE INFORMACIJE Fleksibilni, predizolirani cevni sistemi

2 Uponor - preudarna odlocitev Uponor ponuja rešitve, ki temeljijo na dobro poznanih izdelkih - to je dejstvo, ki je najverjetneje razlog, da smo med vodilnimi dobavitelji izdelkov za podroc je ogrevanja, prezrac evanja, klimatizacije in hlajenja ter za okoljsko in komunalno tehniko. Zdruz itev teh segmentov pri oblikovanju moc nega globalnega trz išc a pomeni, da lahko spremljamo delovne postopke, delamo bolj uc inkovito in poenostavljamo asortiman izdelkov. To pomeni, da samo najkakovostnejši izdelki zapustijo našo firmo - izdelki, ki z e danes odgovarjajo zahtevam prihodnosti in vkljuc ujejo tudi odlic no podporo kupcu za naslednja podroc ja: ogrevanje/hlajenje, instalacijski sistemi in infrastruktura. Uponor dela razliko Firma Poslovna podroc ja Podroc ja uporabe Sistemi Elementi Ime Uponor je pomensko soroden kakovosti in znanju za široko podroc je individualnih rešitev skupaj s prvovrstno podporo. V prihodnosti bomo zdruz ili naše strokovno znanje v tri podroc ja: ogrevanje/hlajenje, instalacijski sistemi in infrastruktura. Vsako podroc je uporabe zahteva individualno strategijo za reševanje problemov. In to je toc no tisto, kar ponujamo! Najmanj dva elementa je potrebno zdruz iti, da se dobi sistem. Naši kupci in partnerji lahko rac unajo na inteligentne rešitve, ki so bile preizkušene in testirane v praksi. Naši sistemi temeljijo na posameznih in usklajenih elementih, ki jih je enostavno najti v naših cenikih/katalogih. Ena blagovna znamka - ena obljuba Naš c ut za obveznost do naših kupcev, zdruz en z zavedanjem naše odgovornosti do njih, in potreba po zagotavljanju zanesljivih in transparentnih rešitev pomeni, da se nam lahko zaupa. S strokovnjaki delamo skupaj, da oblikujemo svet udobja. Lahko ste prepric ani, da se partnerstvo z nami vedno splac a. Zdaj in tudi v prihodnosti. Predmet podvrz en tehnic nim spremembam in popravkom vsebine brez opozorila Za nadaljnje informacije obišc ite: Verzija: Julij TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI

3 Vsebina: Fleksibilne, predizolirane cevi izdelane v Uponorju Prednosti Sestava Lastnosti materiala notranje cevi Cevi in podroc ja uporabe Uponor Ecoflex Thermo cevi Tehnic ne karakteristike Tlac ne izgube za Uponor Ecoflex Thermo cevi: Ogrevalna cev Tlac ne izgube za Uponor Ecoflex Thermo cevi: Ogrevalna cev: hitri izrac un Toplotne izgube za Uponor Ecoflex Thermo Single cevi Toplotne izgube za Uponor Ecoflex Thermo Twin cevi Uponor Ecoflex Aqua cevi Tehnic ne karakteristike Tlac ne izgube za Uponor Ecoflex Aqua cevi: Cev za pitno vodo Tehnic na priporoc ila za Uponor Ecoflex Aqua cevi Uponor Ecoflex Quattro cevi Tehnic ne karakteristike Tlac ne izgube za Uponor Ecoflex Quattro cevi: Cev za pitno vodo Tlac ne izgube za Uponor Ecoflex Quattro cevi: Ogrevalna cev: hitri izrac un Tlac ne izgube za Uponor Ecoflex Quattro cevi: Ogrevalna cev Toplotne izgube za Uponor Ecoflex Quattro cevi Tehnic na priporoc ila za Uponor Ecoflex Supra cevi Asortiman Uponorjevega pribora za sistem predizoliranih cevovodov Sistemi spajanja Posebni primeri sistemov spajanja...33 Uponor izolacijski seti Uponor zakljuc ne kape Uponor zidne puše za ne-tlac ne obremenitve Uponor vodotesne zidne puše Uponor hišni prikljuc ek Ostali pribor Proti-zamrzovalni kabel in grelni trak.38 Uponor jaški Navodila za rokovanje in montaz o Natovarjanje in raztovarjanje Hramba, posebne informacije Okvirne vrednosti za montaz o Uponor Ecoflex cevovodov Primeri polaganja Postopki na gradbišc u Priprava terena Polaganje Sistem pritrjevanja cevi Radiji krivljenja Tlac ni preizkus, test pušc anja Zapisnik tlac nega preizkusa Katalog izdelkov in nadaljnje informacije Katalog izdelkov za fleksibilne, predizolirane cevovode Zahtevek za ponudbo Uponor Ecoflex Supra cevi Tehnic ne karakteristike Tlac ne izgube za Uponor Ecoflex Supra cevi: Cev za hladno pitno vodo/ hladilno vodo TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI 3

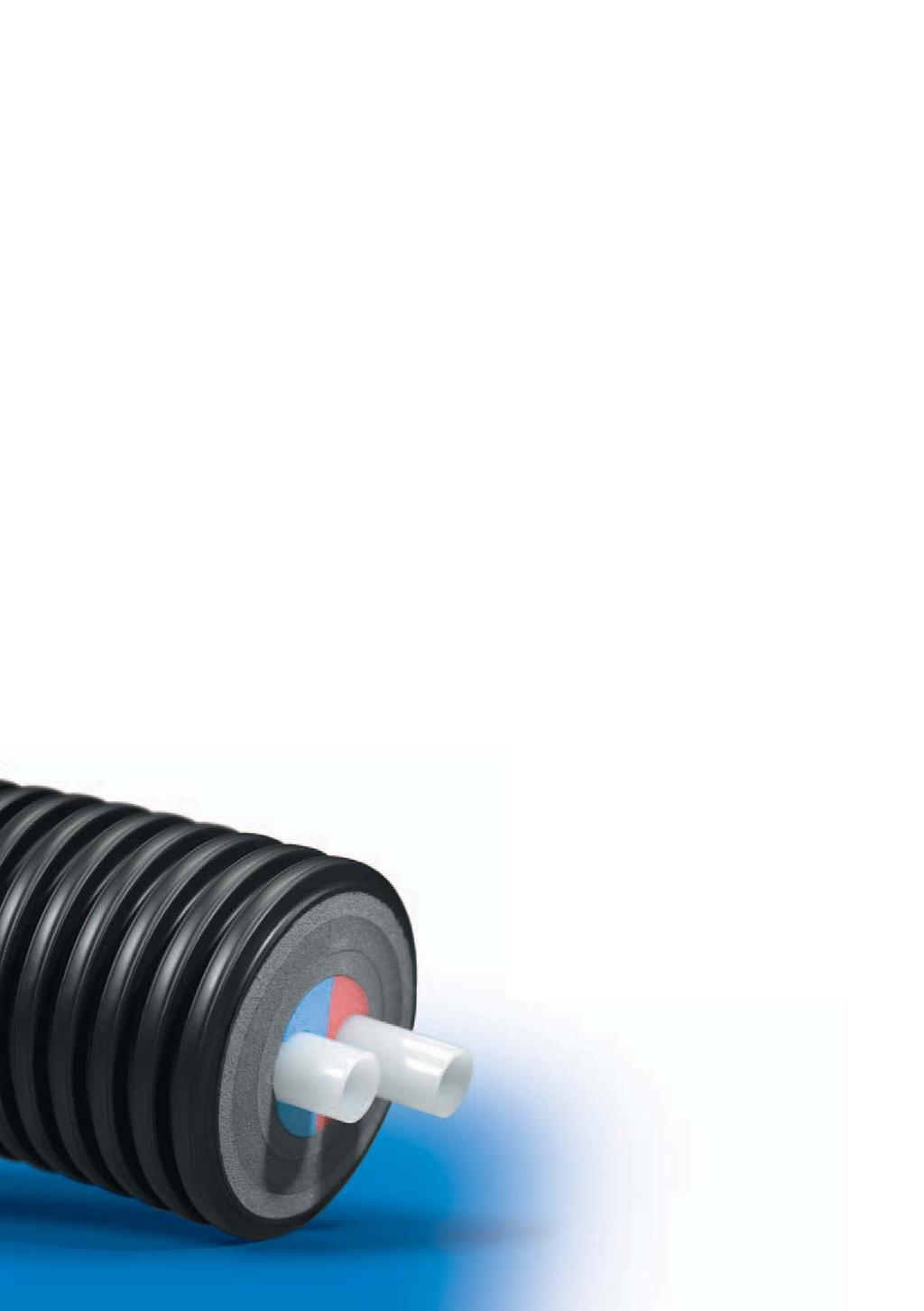

4 Fleksibilne, predizolirane cevi izdelane v Nemciji Vecja fleksibilnost, ki je plod izkušenj Zašc itna rebrasta cev, izolacija, notranja cev - in "sistem" je zakljuc en? Dalec od tega! V vsakem metru Uponor Ecoflex cevi so vtkane 20-letne izkušnje. Kakovost in ustreznost za uporabo je vedno bila in tudi bo še naprej osnova pri razvoju razlic nih sistemskih rešitev. Geometrija zunanjega zašc itnega plašc a, vrsta in sestava izolacije, material notranje cevi - vsi ti skrbno izbrani elementi resnic no prispevajo k najbolj oc itni prednosti Uponorjevih izdelkov - fleksibilnost. PE-Xa: Prvorazreden material v plasticnih razvodih Lastnosti zamrez enega polietilena (PE-Xa) dovoljujejo široko podroc je uporabe. Zahvaljujoc njegovi odpornosti na visoke temperature in izjemni odpornosti na pokanje, koncentrirane obremenitve in agresivne medije, se PE-Xa material uspešno uporablja v inz enirski stroki z e desetletja. Glavne prednosti plastic nih cevi: Majhna tez a, transport je enostavnejši Visoka fleksibilnost materiala Enostavna montaz a, hiter postopek polaganja Majhni tlac ni padci skozi cev Brez nalaganja oblog Korozijska odpornost Vaše prednosti pri uporabi PE-Xa plastic nih cevi: Trajno višja obratovalna varnost PE-Xa ima najboljše rezultate testov z oznakami S4 in FNC (plazenje zareze) Brez nalaganja oblog, brez korozije Maksimalna stroškovna uc inkovitost, servis in ekonomic na z ivljenjska doba

5 1 Hitra in zanesljiva izvedba Osnovna ideja med razvijanjem naših cevnih razvodov ni bila samo lansiranje cevnega sistema na trg, ki zdruz uje vse prednosti moderne plastike za transport razlic nih vrst medijev. Mi smo dali velik poudarek tudi še na drugi faktor: kreiranje premišljeno izboljšanih pogojev na gradbeni strani in s tem zagotovljenimi boljšimi ekonomskimi uc inki (stroškovna uc inkovitost). Prednosti, ki se izplac ajo v vsakem pogledu, c e upoštevamo dandanašnje zahteve s strani terminskih projektnih rokov in kalkulacij. 2 Kakovost materiala/z ivljenjska doba Polietileni, kot sta HDPE ali PE-Xa, imajo v principu takšne kemijske in fizikalne lastnosti, ki jih naredi idealne za uporabo na inz enirskem podroc ju oskrbe. Visoko-kakovostna plastika, ki se uporablja za izdelavo notranjih cevi, preprec uje nastanek nalaganja oblog in ima izredno dolgo z ivljenjsko dobo. 3 Dodatni pribor primeren za praktic no uporabo Praktic nost za nas pomeni, da je sistem predvsem prilagodljiv, enostaven za rokovanje in zanesljiv na dolgi rok. Zaradi tega imamo za vas na zalogi razlic ne sisteme fitingov, izolacijskih setov, razlic nih stenskih tesnil in zidih prikljuc kov kot tudi mnogo drugih materialov. Za popoln pregled si oglejte poglavje "Asortiman Uponorjevega pribora za sistem predizoliranih cevovodov" od strani 34 naprej (za kompleten opis) ali pa od strani 50 naprej v poglavju "Katalog izdelkov za fleksibilne, predizolirane cevovode". 4 Obsez no podroc je servisnih uslug Ce imate posebne projektne zahteve ali potrebujete posebne pogoje dobave, profesionalno pomoc pri projektiranju ali montaz na navodila direktno pri izvedbi, se obrnite na našo servisno ekipo, ki vseskozi c aka na vas. Lahko vam svetujemo na vseh podroc jih dela vašega projekta: od izbire potrebnih materialov, izdelkov, organizacije in logistike, pa do definiranja stvari, kot sta projektiranje in planiranje. Potrebno nas je samo poklicati in nam dovoliti, da vam pomagamo skozi vse faze vašega projekta. Na kratko - vse naše usluge za predizolirane cevovode Rezanje cevi na dolz ino Pomoc pri prvi montaz i direktno Pomoc pri projektiranju in planiranju projekta Tehnic no svetovanje v kateremkoli delu vašega projekta Zagotovljena izobraz evanja o izdelkih Na kratko - vaše prednosti pri rokovanju Majhna tez a pripomore k laz ji izvedbi Lahko so poloz eni neprekinjeno do 200 m dolz ine cevi - brez kakršnekoli potrebe po prikljuc kih Fleksibilno in hitro med vogali in ovirami Enostavna montaz a skozi stene in tla Fleksibilnost materiala pripomore k hitremu polaganju Cvrsta zašc ita izolacije in notranje cevi s pomoc jo Uponorjevega zašc itnega plašc a, tudi med polaganjem Zanesljiv in praktic no orientiran prikljuc ni sistem Prikljuc ki in neizolirani konci cevi se enostavno izolirajo kasneje Obsez en in praktic ni sistem dodatnega pribora TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI 5

6 Sestava 1 Zašc itni plašc 2 Izolacija Posebna geometrija cevnega plašc a razvita v Uponorju Poseben profil rebra zagotavlja visoko fleksibilnost kot tudi visoko stopnjo static ne trdnosti med polaganjem Static na obremenitev dokazana z ATV- DVWK-A127 (SLW60) - tez ka prometna obremenitev Glavna prednost: majhen radij krivljenja Material: preizkušen visoko-kvalitetni HDPE Majhna toplotna izguba (cevni sistem "Uponor Ecoflex Thermo" skladen s standardom VDI 2055; stalno kontroliran s strani zunanje institucije FIW München in certificiran po DIN Certco [6V046]+ [6V047]) Odporna na staranje Zaprto celic na struktura, vpojnost vode < 1 vol. % Trajno elastic na (dimenzijska stabilnost je bila praktic no preizkušena, ob delovnih pogojih, v c asovnem trajanju vec kot 30 let) Upogljivost v obliki vec plastne izolacije, t.i. "model c ebulne lupine" Kompenzacija linearnih toplotnih raztezkov (razteznostni prikljuc ki ali kolena niso potrebni) 6 TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI

7 3 Dvobarvna notranja izolacija Lastnost Standard Enota Vrednost Patentirana oblika na voljo izkljuc no pri Uponorju Dvobarvna notranja izolacija šc iti dovod in povratek, da bi bile notranje cevi napac no prikljuc ene (rdec adovod, modra-povratek) 4 Notranja cev Materiali: PE-Xa in PE-100 (Supra) Maksimalna zanesljivost in z ivljenjska doba Brez nalaganja oblog Odporna proti zmrzali in odporna na vrsto agresivnih snovi Odpornost na nastanek razpok pri visokih obremenitvah vpojnost vode, 24 dni DIN vol. % < 1,0 raztezek pri porušitvi DIN % 204 volumetric na tez a DIN kg/m 3 30 natezna trdnost DIN N/cm 2 24 trgalna moc DIN N/mm 1,38 tlac na trdnost (50% deformacija) DIN kpa 71 gorljivost DIN 4102 B2 TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI 7

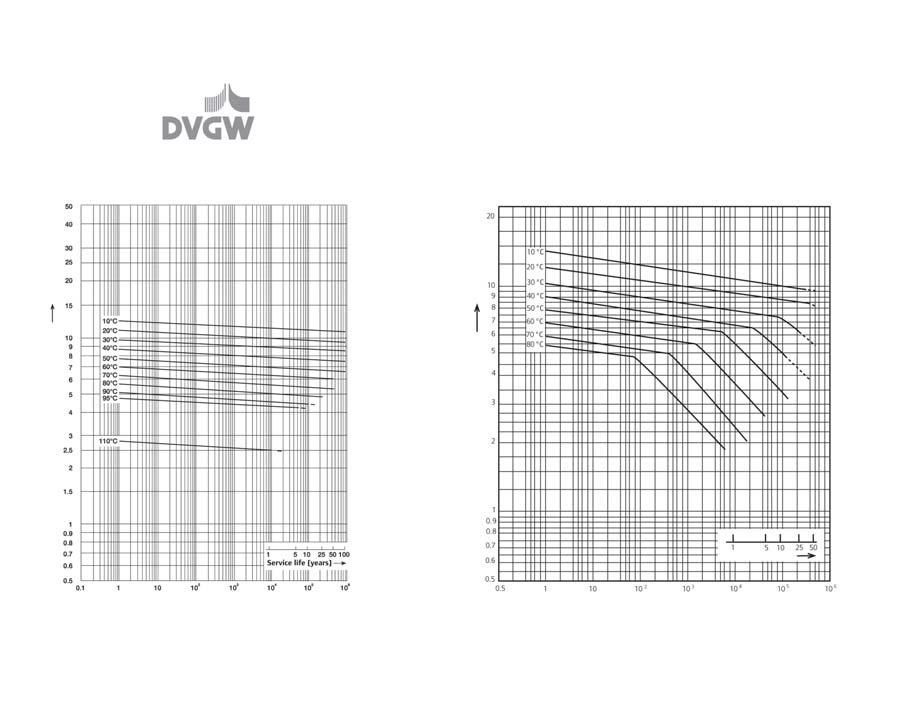

8 Lastnosti materiala notranje cevi PE-Xa notranja cev (uporabnost do 95 o C) Mehanske lastnosti Standard Temperatura Standardna vrednost Enota Aqua Notranja cev v izdelkih Uponor Ecoflex Aqua je primerna za transport tople vode temperature do 95 o C pri tlaku maksimalno 10 barov. Notranja cev PE-Xa je izdelana skladno s standardoma DIN 16892/ z razmerjem med premerom in debelino stene SDR 7.4 in ima pridobljen DVGW certifikat. specific na tez a 938 kg/m 3 natezna trdnost DIN o N/mm 2 DIN o 9-13 N/mm 2 elastic ni modul DIN o N/mm 2 DIN o N/mm 2 raztezek DIN o % pri porušitvi DIN o % udarna trdnost DIN o brez porušitve kj/m 2 DIN o brez porušitve kj/m 2 DIN o brez porušitve kj/m 2 vpojnost vlage DIN o 0,01 mg/4d koeficient trenja z jeklom 0,08-0,1 propustnost kisika 20 o 0,8 x g/m 2 s bar 50 o 3,0 x g/m 2 s bar Thermo Notranje cevi v izdelkih Uponor Ecoflex Thermo so prevlec ene z EVAL difuzijsko zaporo po DIN 4726 in so zaradi tega posebno primerne za transportiranje tople vode temperature do 95 o C in maksimalnem tlaku 6 barov. Razmerje med premerom in debelino stene je SDR TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI

9 PE-100 notranja cev (uporabnost do 20 o C) Lastnost Standard PE 100 (standardne vrednosti) Enota Supra Notranja cev v izdelkih Uponor Ecoflex Supra je izdelana iz HDPE (PE 100). Z razmerjem med premerom cevi in debelino stene SDR 11 in maksimalno tlac no obremenitvijo 16 barov pri 20 o C je namenjena za transport hladne pitne vode in za uporabo v omrez jih s hladilno vodo. Notranja cev iz HDPE materiala ima DVGW certifikat za transport pitne vode. specific na tez a DIN pribliz no 0,96 g/m 3 ISO 1183 ISO/R 1183 razpoc na trdnost DIN N/mm 2 raztezek pri porušitvi DIN >600 % natezna trdnost pri meji elastic nosti DIN N/mm 2 modul elastic nosti (natezni test) ISO 178 pribliz no N/mm 2 trdnost ISO N/mm 2 Vicat-toc ka mehc anja DIN/ISO 306 o C VST-A/ VST-B/50 77 toplotna prevodnost (pri 20 o C) DIN ,38 W/mK obratovalna temperatura -10 do +20 (16 barov) o C toplotni linearni razteznostni koeficient DIN ,8 x / o C poz arna uporaba DIN 4102 del 1 B2 Zivljenjska doba: Zivljenjska doba: PE-Xa notranja cev HDPE notranja cev Notranji tlak [MPa] Tlac na napetost [N/mm 2 ] Zivljenjska doba [leta] Zivljenjska doba [h] Zivljenjska doba [h] TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI 9

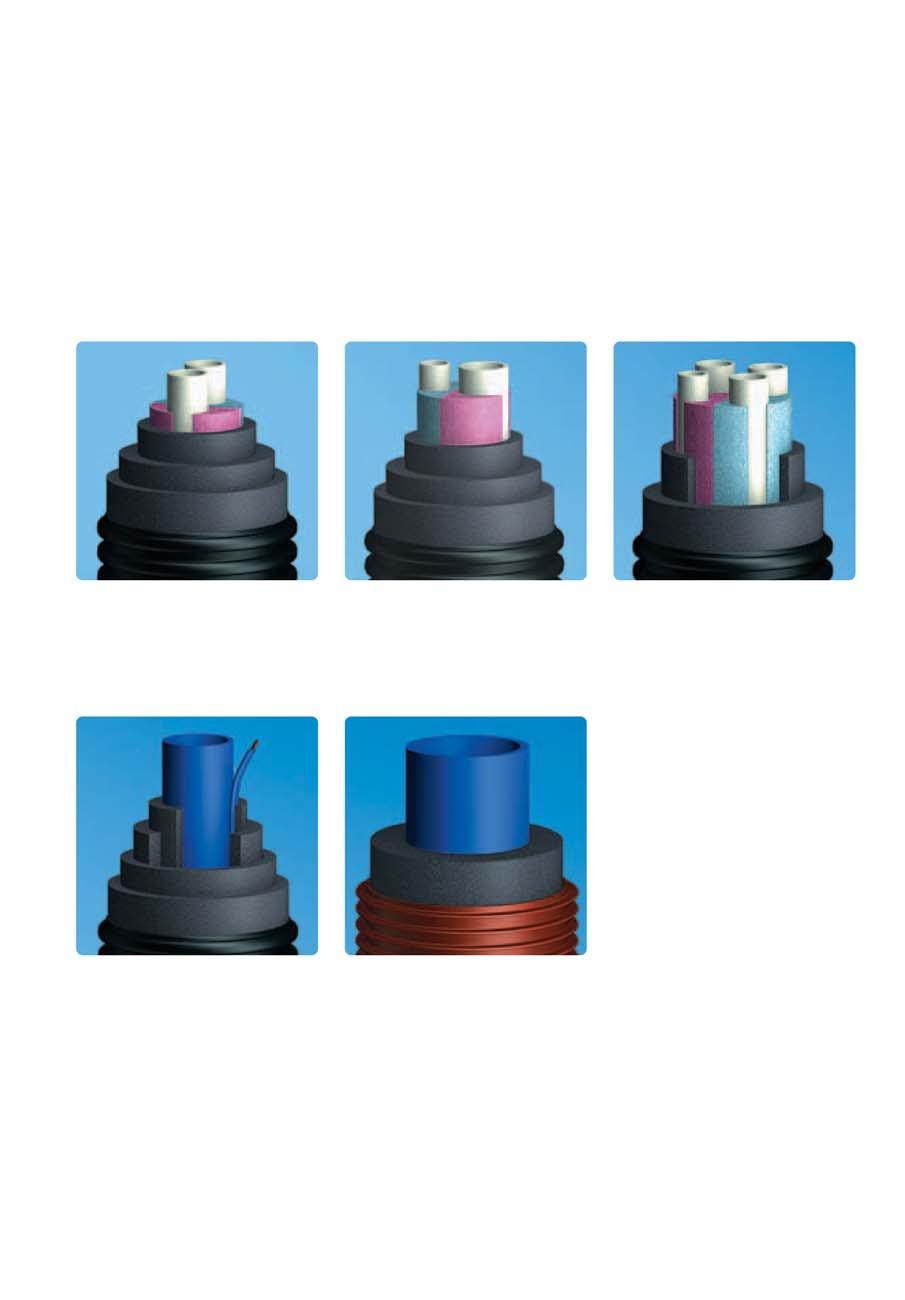

10 Cevi in podrocja uporabe Široko podroc je uporabe Naše cevi se uporabljajo po celem svetu, saj omogoc ajo širok spekter podroc ja uporabe - naj si bo to v ogrevalnih omrez nih sistemih pri stanovanjskih naseljih, sistemih hladilne vode, v hotelskih kompleksih ali v industriji za pitno vodo, z ivila in kemikalije. Cevni sistemi Uponor Ecoflex Quattro je sinonim za mnogostransko uporabnost, saj le en cevovod omogoc a dovod in povratek ogrevalnega sistema ter dovod tople sanitarne vode v objekt. Uponor Ecoflex Thermo ogrevanje Uponor Ecoflex Aqua pitna voda, topla z ivila Uponor Ecoflex Quattro ogrevanje, pitna voda (topla) s cirkulacijo Uponor Ecoflex Supra pitna voda, hladna hladilna voda Uponor Ecoflex Ecobar pitna voda, hladna hladilna voda 10 TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI

11 Preglednica glavnih informacij o ceveh Medij Temperatura medija Obratovalni tlak Ecoflex Uponor Thermo Uponor Ecoflex Aqua Uponor Ecoflex Quattro Uponor Ecoflex Supra Uponor Ecoflex Ecobar pitna voda, hladna 20 o C 16 barov pitna voda, topla 95 o C 10 barov ogrevalna voda 95 o C 6 barov hladilna voda -10 o C 16 barov kemikalije po naroc ilu po naroc ilu po naroc ilu po naroc ilu z ivila po naroc ilu po naroc ilu po naroc ilu kanalizacijske odplake pod pritiskom po naroc ilu po naroc ilu po naroc ilu Ostalo proti-zamrzovalni kabel ogrevalni trak po izbiri po naroc ilu Material notranja cev PE-Xa PE-Xa PE-Xa in PE-100 PE-100 z EVOH PE-Xa z EVOH Izolacijski material PE-X PE-X PE-X PE-X PP Zašc itni plašc PE-HD PE-HD PE-HD PE-HD PP TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI 11

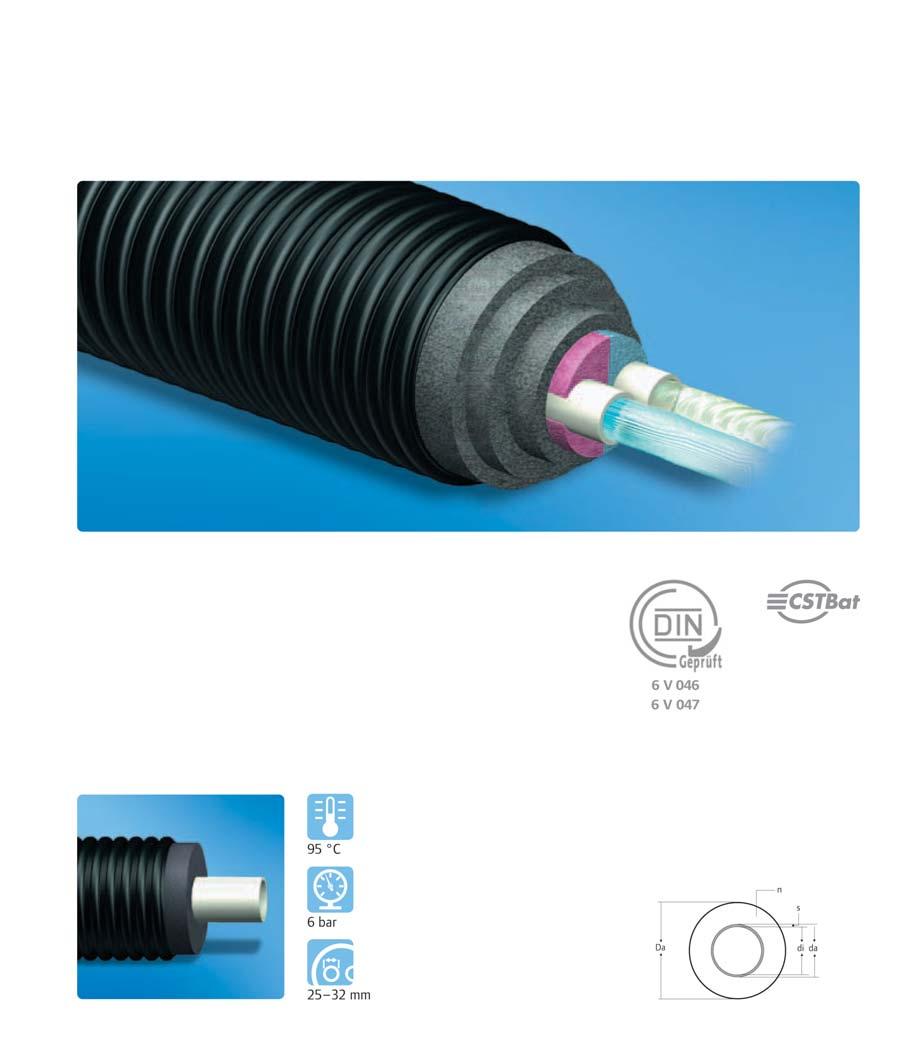

12 Opis izdelka: Uponor Ecoflex Thermo Za dovodne sisteme ogrevalne vode - praktic no, dovršeno, vec namensko Idealna rešitev za distribucijo ogrevalne vode v lokalnih preskrbovalnih omrez jih ali kot prikljuc ek na stanovanjske komplekse in individualne hiše. Uponor Ecoflex Thermo Twin zdruz uje dovod in povratek v enem samem cevovodu. Uponor Ecoflex Thermo Mini Osnova uporaba ogrevalna voda Ostala uporaba odpadna voda kemikalije Notranja cev PE-Xa z EVOH, SDR 11 Izbira grelni kabel (glej stran 38) Material izolacije PE-X pena Material zašc itnega plašc a HDPE Opomba Za uporabo v privatnem sektorju (npr. rastlinjak). Posebej primerno za polaganje v zapušc enih in praznih kanalih. izdelka Notranja cev dz / dn / s n Zašc itni plašc Dz [kg/m] Dolz ina koluta Radij krivljenja Debelina izolacije / 20,4 / 2, , , / 26,2 / 2, , , TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI

13 Uponor Ecoflex Thermo Single Osnovna uporaba ogrevalna voda Ostala uporaba odpadna voda kemikalije Notranja cev PE-Xa z EVOH, SDR 11 Izbira grelni kabel (glej stran 38) Material izolacije PE-X pena Material zašc itnega plašc a HDPE Opomba Preizkušena rešitev za distribucijo ogrevalne vode v lokalnih ogrevalnih omrez jih in za prikljuc ek na individualne objekte. izdelka Notranja cev dz / dn / s n Zašc itni plašc Dz [kg/m] Dolz ina koluta Radij krivljenja Debelina izolacije / 20.4 / / 26.2 / / 32.6 / / 40.8 / / 51.4 / / 61.4 / / 73.6 / / 90.0 / Uponor Ecoflex Thermo Twin Osnovna uporaba ogrevalna voda kemikalije Notranja cev PE-Xa z EVOH, SDR 11 Izbira grelni kabel (glej stran 38) Material izolacije PE-X pena Material zašc itnega plašc a HDPE Opomba Dovod in povratek zdruz ena v enem cevovodu, vkljuc no z notranjo dvobarvno izolacijo, ki šc iti notranji cevi, da bi bili napac no prikljuc eni. izdelka Notranja cev dz / dn / s n Zašc itni plašc Dz [kg/m] Dolz ina koluta Radij krivljenja Debelina izolacije (2x) 25 / 20.4 / (2x) 32 / 26.2 / (2x) 40 / 32.6 / (2x) 50 / 40.8 / (2x) 63 / 51.4 / TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI 13

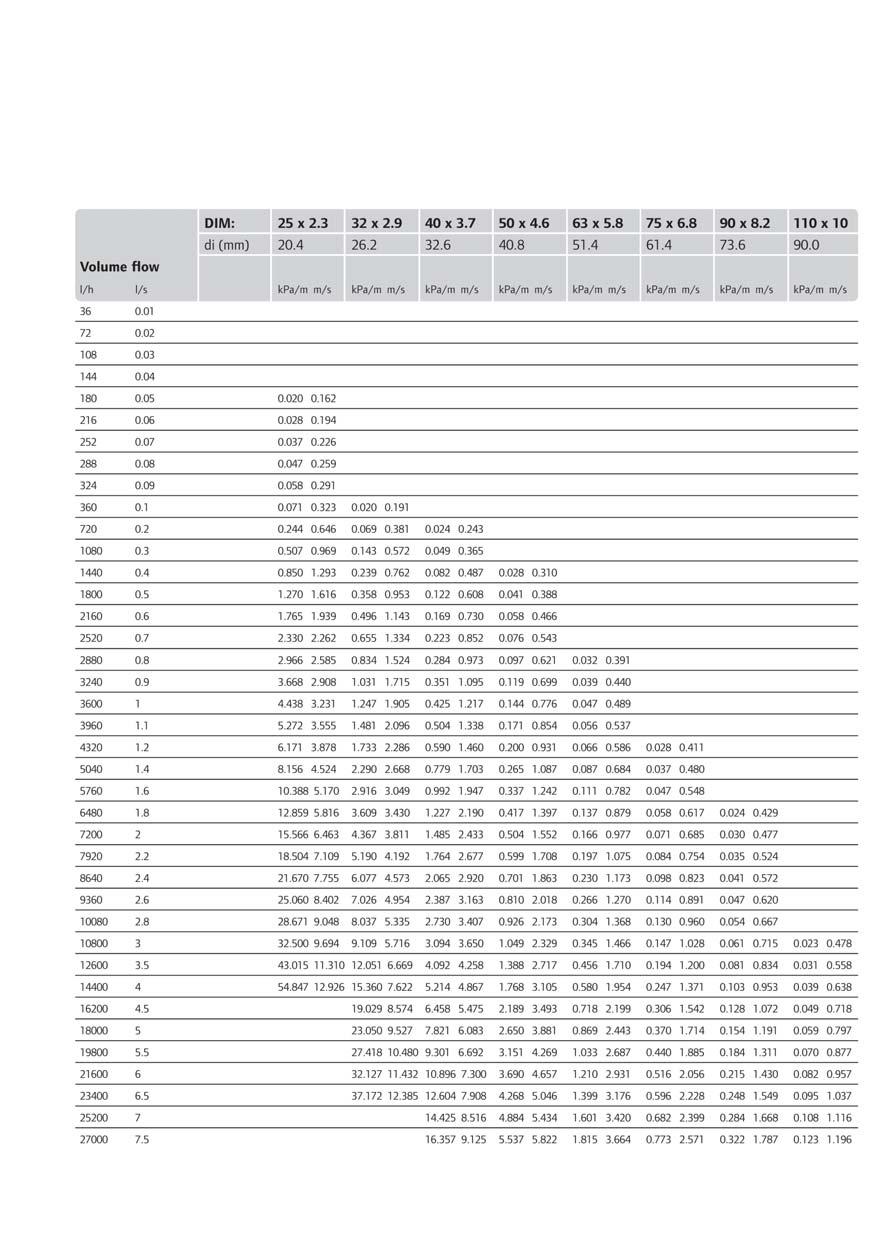

14 Tlacne izgube: Uponor Ecoflex Thermo Ogrevalna cev: osnova - temperatura vode 50 º C* Masni pretok Dimenzija: dn (mm) 14 TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI

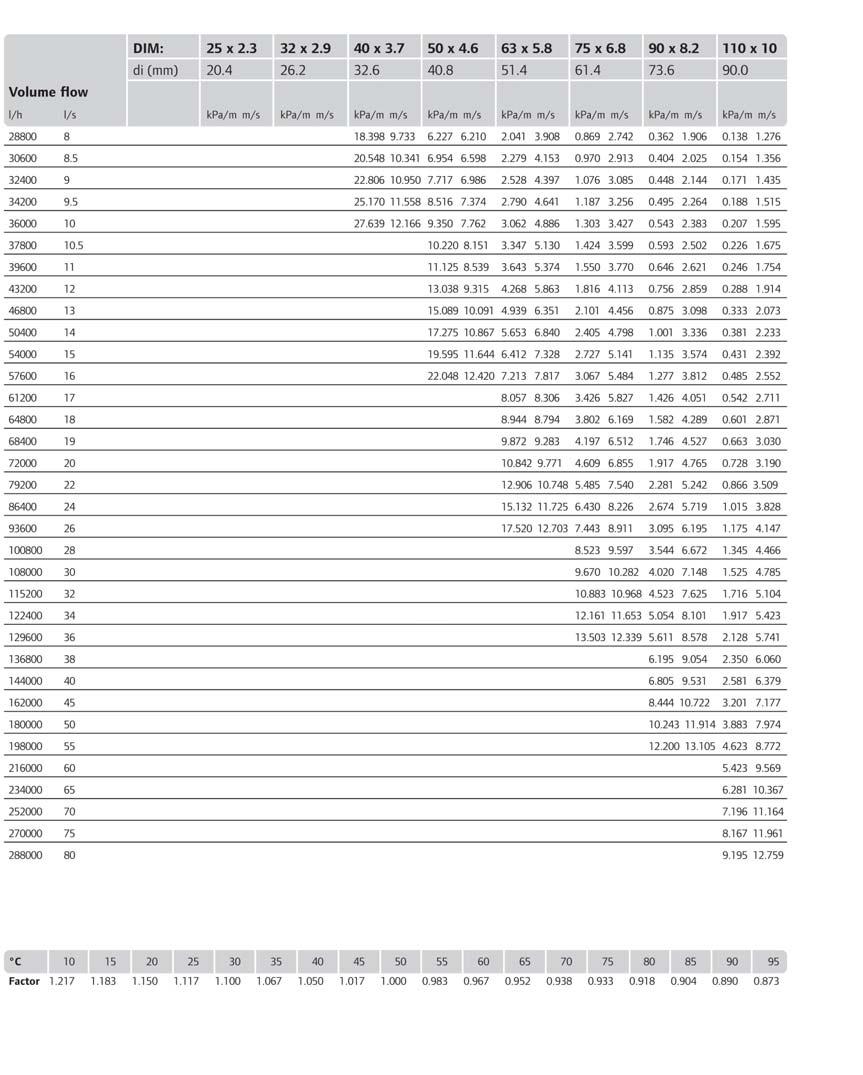

15 Ogrevalna cev: osnova - temperatura vode 50 º C* Masni pretok Dimenzija: dn (mm) *Korekcijski faktorji tlac nih izgub za ostale temperature vode faktor TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI 15

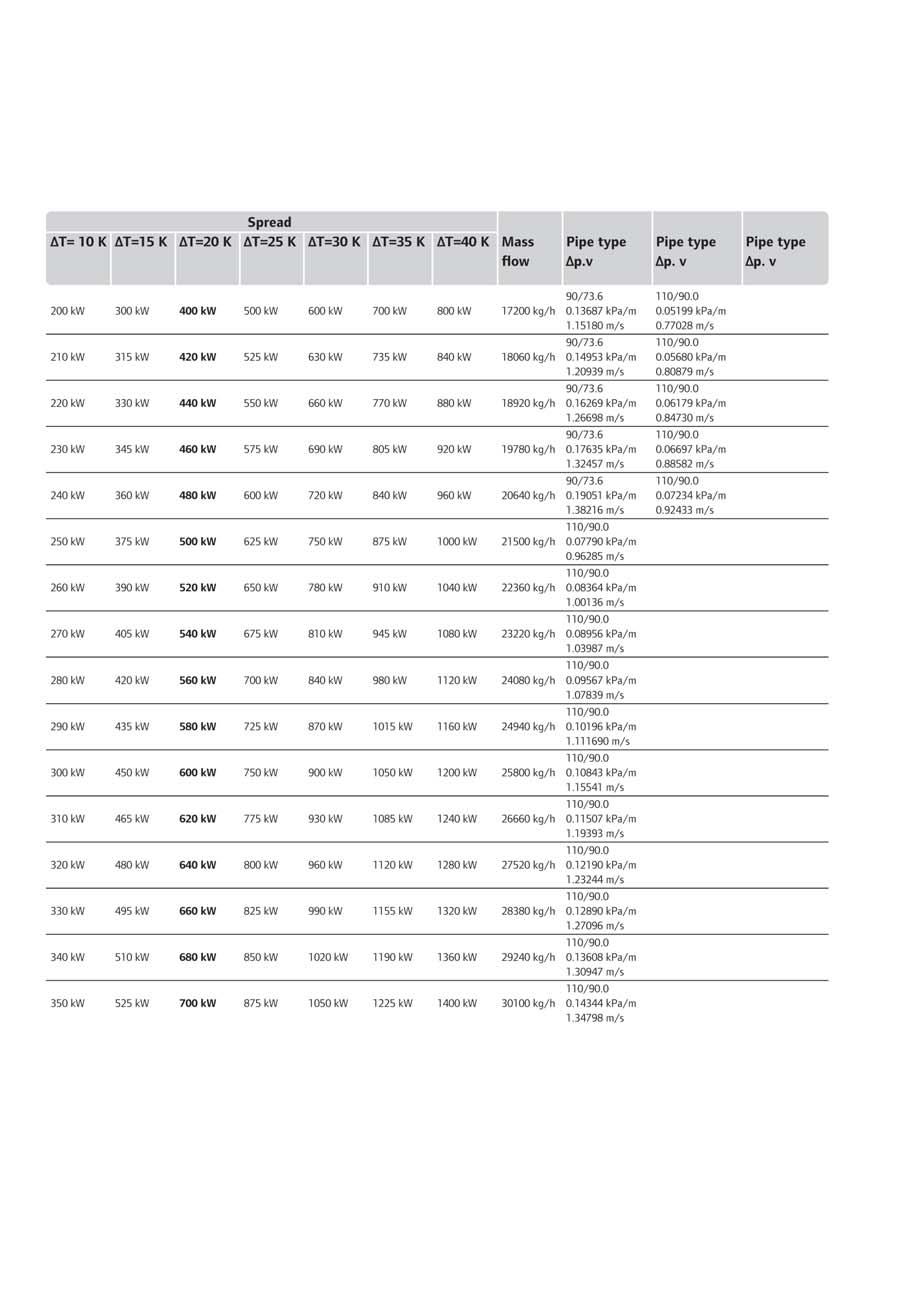

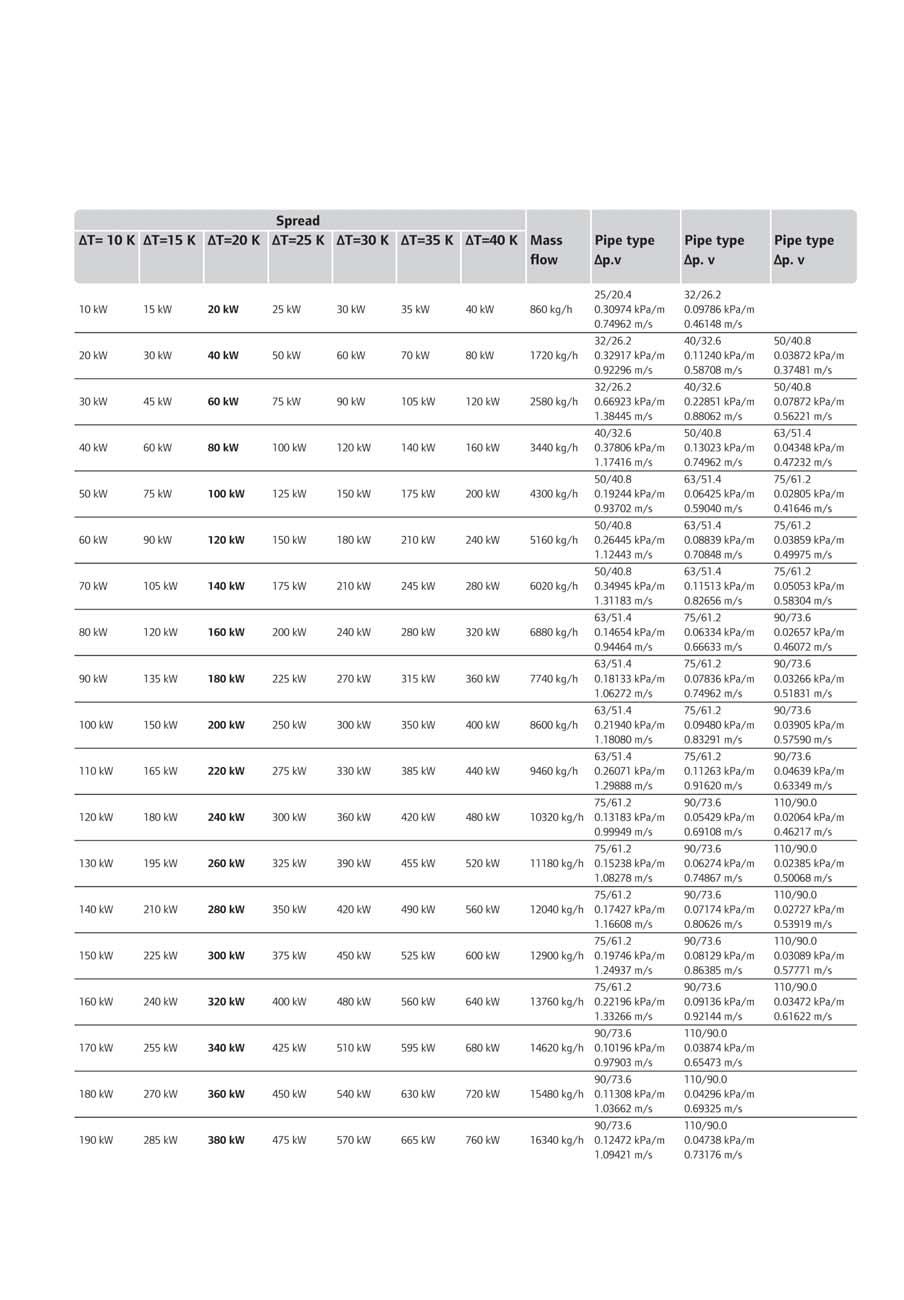

16 Tlacne izgube: Uponor Ecoflex Thermo Ogrevalna cev: hitri izrac un Temperaturna razlika masni pretok tip cevi tip cevi tip cevi 16 TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI

17 Ogrevalna cev: hitri izrac un Temperaturna razlika masni pretok tip cevi tip cevi tip cevi TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI 17

18 Toplotne izgube: Uponor Ecoflex Thermo Uponor Ecoflex Thermo Single Toplotna prevodnost tal (zemlje): Prekritost: 1,0 W/mK 0,8 m Toplotne izgube [W/m] Temperaturna razlika [K] Primer izrac una za Uponor Ecoflex Thermo Single 50/175 T M = temperatura medija T E = temperatura tal (zemlje) ΔT = Temperaturna razlika (K) ΔT = T M - T E T M = 75 o C T E = 5 o C ΔT = 75-5 = 70 K Toplotne izgube: 15,75 W/m 18 TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI

19 Uponor Ecoflex Thermo Twin Toplotna prevodnost tal (zemlje): Prekritost: 1,0 W/mK 0,8 m Toplotne izgube [W/m] Temperaturna razlika [K] Primer izrac una za Uponor Ecoflex Thermo Twin 2 x 32/175 T D = temperatura dovoda T P = temperatura povratka T E = temperatura tal (zemlje) ΔT = Temperaturna razlika (K) ΔT = (T D + T P )/2 - T E T D = 70 o C T P = 40 o C T E = 5 o C ΔT = (70+40)/2-5 = 50 K Toplotne izgube: 12,50 W/m TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI 19

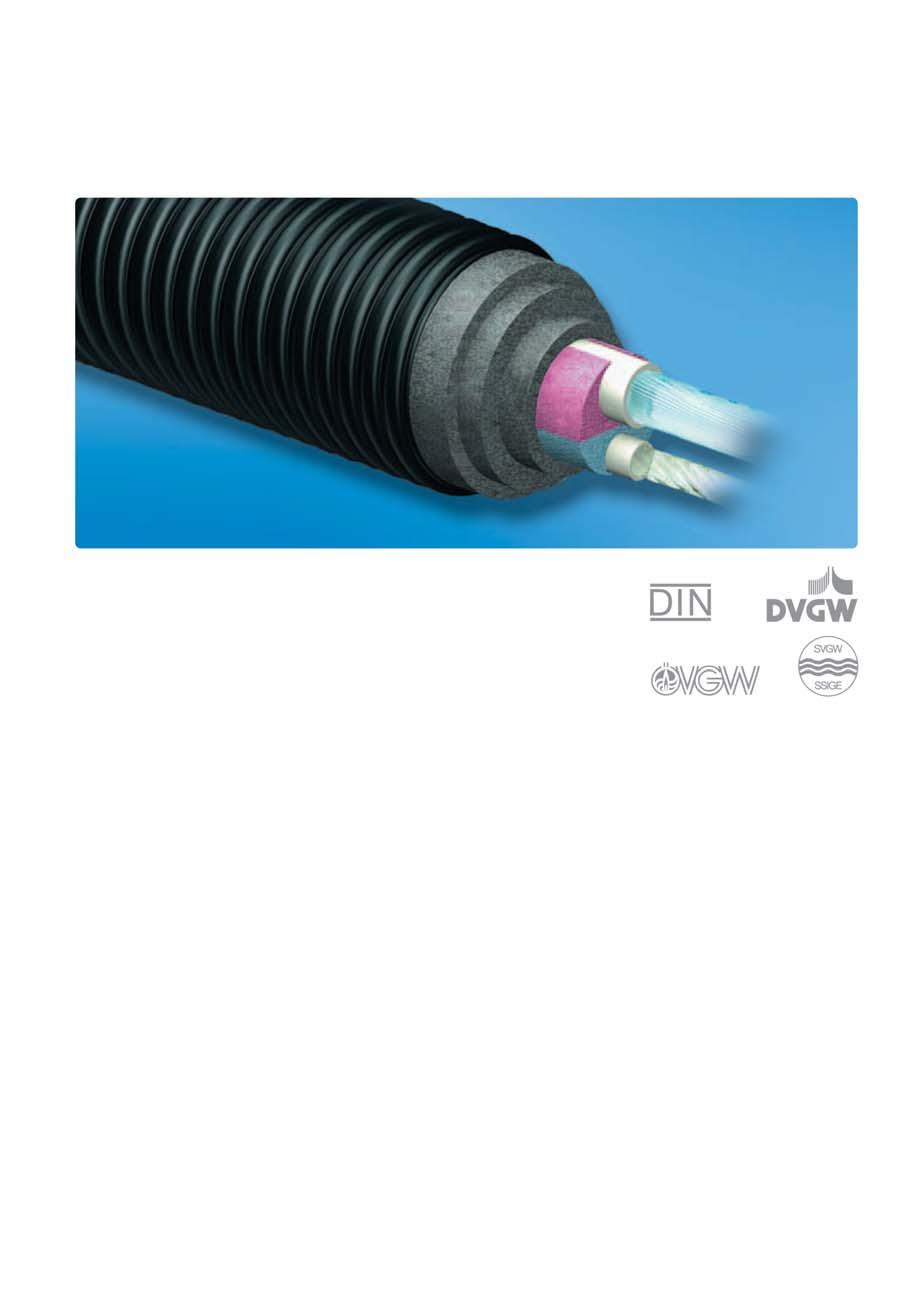

20 Opis izdelka: Uponor Ecoflex Aqua Fleksibilen sistem za toplo pitno vodo Enostavno neprekosljiva cev za hitro, zanesljivo in še posebej stroškovno uc inkovito montaz o na podroc ju dovoda tople pitne vode. Sistem dveh cevi predstavlja rešitev integrirane cirkulacijske povezave. 20 TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI

21 Uponor Ecoflex Aqua Single Osnovna uporaba pitna voda, topla Ostala uporaba z ivila kemikalije Notranja cev PE-Xa, SDR 7.4 Izbira grelni kabel (glej stran 38) Material izolacije PE-X pena Material zašc itnega plašc a HDPE Opomba Zanesljivi in stroškovno uc inkoviti cevovodi za instalacije s toplo vodo. Dimenzije od 25 do 63 mm (dz). izdelka Notranja cev dz / dn / s n Zašc itni plašc Dz [kg/m] Dolz ina koluta Radij krivljenja / 18.0 / / 23.2 / / 29.0 / / 36.2 / / 45.6 / Debelina izolacije Uponor Ecoflex Aqua Twin Osnovna uporaba pitna voda, topla s cirkulacijo Ostala uporaba z ivila kemikalije Notranja cev PE-Xa, SDR 7.4 Material izolacije PE-X pena Material zašc itnega plašc a HDPE Opomba Vkljuc uje cirkulacijsko cev. Tudi tukaj dvobarvna notranja izolacija šc iti notranje cevi, da bi bile napac no prikljuc ene. izdelka Notranja cev dz / dn / s n Zašc itni plašc Dz [kg/m] Dolz ina koluta Radij krivljenja ) 25 / 18.0 / , ) 25 / 18.0 / ) 32 / 23.2 / ) 25 / 18.0 / ) 40 / 29.0 / ) 25 / 18.0 / ) 50 / 36.2 / ) 25 / 18.0 / 3.5 Debelina izolacije TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI 21

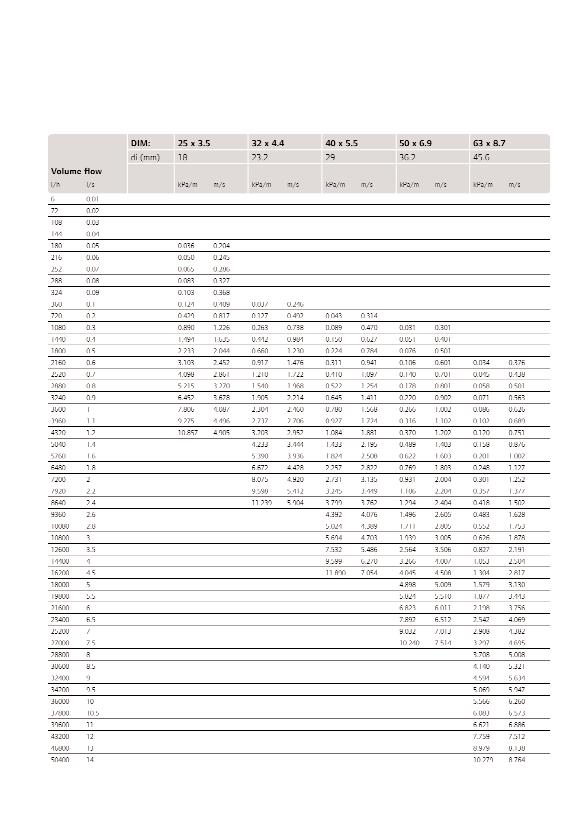

22 Tlacne izgube: Uponor Ecoflex Aqua Cev za pitno vodo: osnova - temperatura vode 50 o C* Masni pretok Dimenzija: dn (mm) 22 TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI

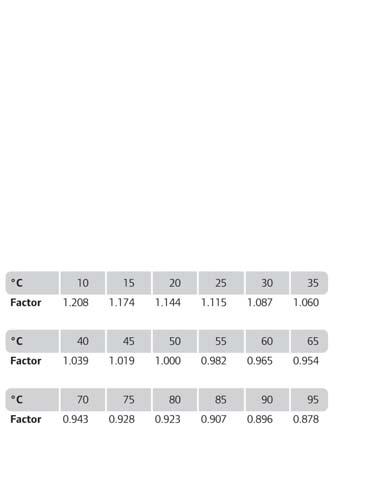

23 *Korekcijski faktorji tlac nih izgub za ostale temperature vode faktor Pretoki Pretoki imajo pomemben vpliv na stroškovno uc inkovitost in obratovalno zanesljivost dovodnega omrez ja. Visoki pretoki povzroc ijo visoke tlac ne izgube, kar lahko pripelje do nastanka visokih dinamic nih tlac nih izgub. Nadalje, delci, ki se lahko nahajajo na stenah cevi, se lahko pric nejo nalagati. Nizki pretoki povzroc ijo daljše zastojne c ase s c imer lahko voda postane motna ali okuz ena z klicami. Zaradi tega je potrebno zagotoviti ustrezno izmenjavo vode. Dimenzioniranje cevovodov za industrijsko vodo Dimenzioniranje cevovodov, ki nosijo vodo za hišno uporabo, mora zagotavljati zadostno kolic ino vode na vseh iztoc nih mestih. Dimenzije cevovodnega sistema morajo zagotavljati, da v primeru najniz jega absolutnega tlaka, pride na vsako iztoc no mesto zadostna kolic ina vode. Opomba: Upoštevati je potrebno tudi napotke v standardu DIN 1988 in delovnem listu DVGW W551, ki vkljuc ujejo nekatere nove elemente, ki se nanašajo na razvodno ogrevalno omrez je. TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI 23

24 Opis izdelka: Uponor Ecoflex Quattro Prava stvar za individualni hišni prikljuc ek "Ena cev za vse!" - ogrevalna voda (dovod in povratek), topla pitna voda z vkljuc eno cirkulacijo - vse to v eni sami cevi: najbolj enostavna in stroškovno-uc inkovita rešitev za prikljuc itev individualnih hiš in stavbnih kompleksov. Uponor Ecoflex Quattro Osnovna uporaba ogrevalna voda pitna voda, topla s cirkulacijo Notranja cev PE-Xa, SDR 7.4 PE-Xa z EVOH, SDR 11 Material izolacije PE-X pena Material zašc itnega plašc a HDPE Opomba Cevi Uponor Ecoflex Quattro so prav tako praktic ne in stroškovno-uc inkovite za povezovanje dodatnih objektov (prizidkov). Tudi tukaj dvobarvna notranja izolacija šc iti notranje cevi, da bi bile napac no prikljuc ene. izdelka Notranja cev dz / dn / s n Zašc itni plašc Dz x 25 / 20.4 / , x 25 / 18.0 / x 32 / 26.2 / x 25 / 18.0 / x 32 / 26.2 / / 23.2 / / 18.0 / TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI [kg/m] Dolz ina koluta Radij krivljenja Debelina izolacije

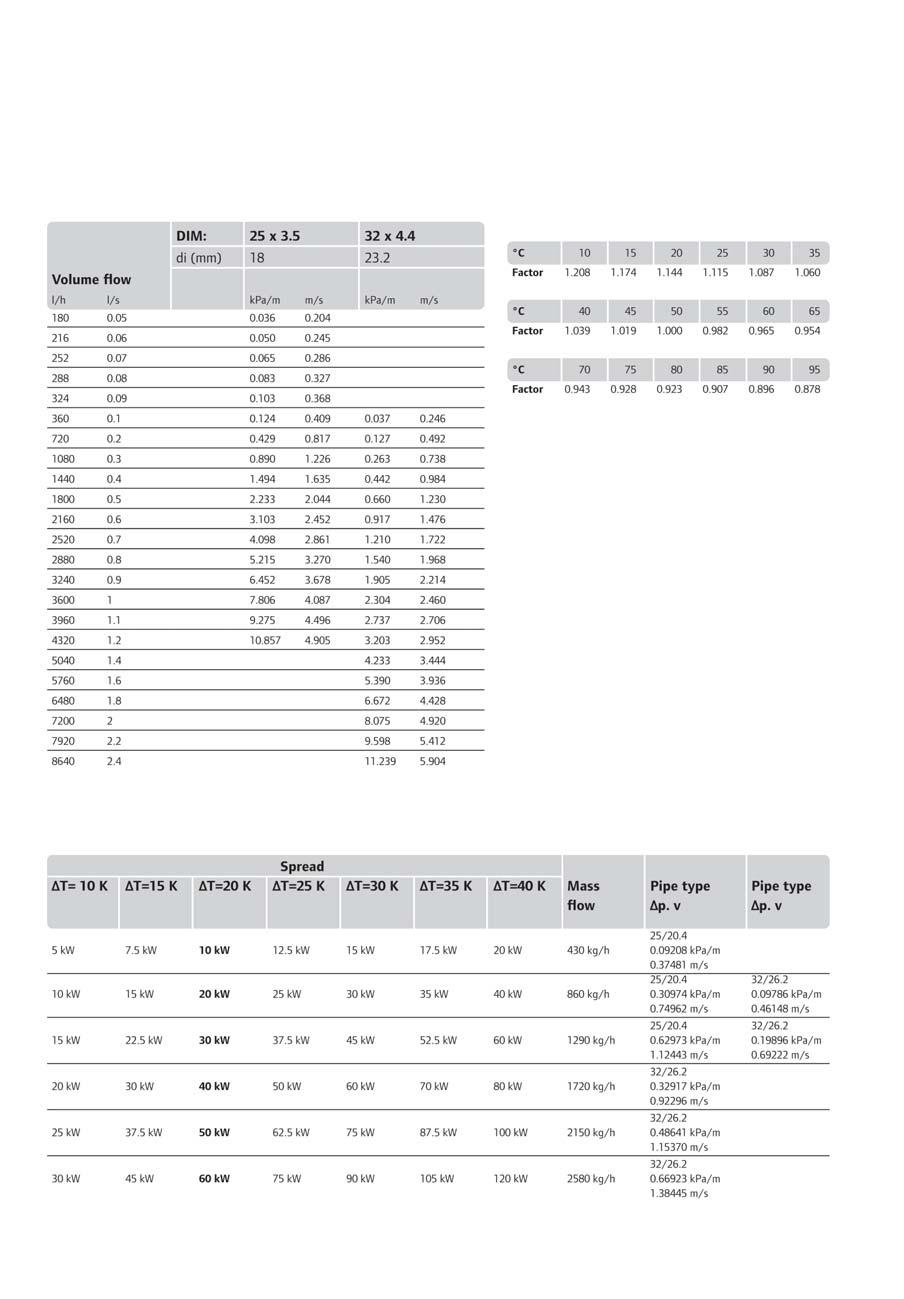

25 Tlacne izgube: Uponor Ecoflex Quattro Cev za pitno vodo: osnova - temperatura vode 50 o C* Masni pretok Dimenzija: dn (mm) *Korekcijski faktorji tlac nih izgub za ostale temperature vode faktor faktor faktor Ogrevalna cev: hitri izrac un Temperaturna razlika masni pretok tip cevi tip cevi TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI 25

26 Tlacne izgube: Uponor Ecoflex Quattro Ogrevalna cev: osnova - temperatura vode 50 o C* Masni pretok Dimenzija: dn (mm) *Korekcijski faktorji tlac nih izgub za ostale temperature vode faktor faktor faktor 26 TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI

27 Uponor Ecoflex Quattro Toplotna prevodnost tal (zemlje): Prekritost: 1,0 W/mK 0,8 m Toplotne izgube [W/m] Q1: Ogrevanje, dovod in povratek Q2: Topla pitna voda in cirkulacija ΔT Temperaturna razlika [K] ali T TV Temperatura tople vode [ºC] Primer izrac una za Uponor Ecoflex Quattro T D = temperatura dovoda T P = temperatura povratka T E = temperatura tal (zemlje) ΔT = temperaturna razlika (K) T TV = temperatura tople pitne vode in cirkulacije ΔT = (T D + T P )/2 - T E T D = 70 o C T P = 40 o C T E = 5 o C ΔT = (70+40)/2-5 = 50 K T TV = 60 o C Iz tabele sledi: Q1 (pri ΔT=50K) = 8,5 W/m Q2 (pri T TV =60 o C) = 9,2 W/m Toplotne izgube na tekoc i meter tako znašajo: Q = Q1 + Q2 = (8,5 + 9,2) W/m = 17,7 W/m Toplotne izgube prekontrolirane pri FIW München: artikla: TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI 27

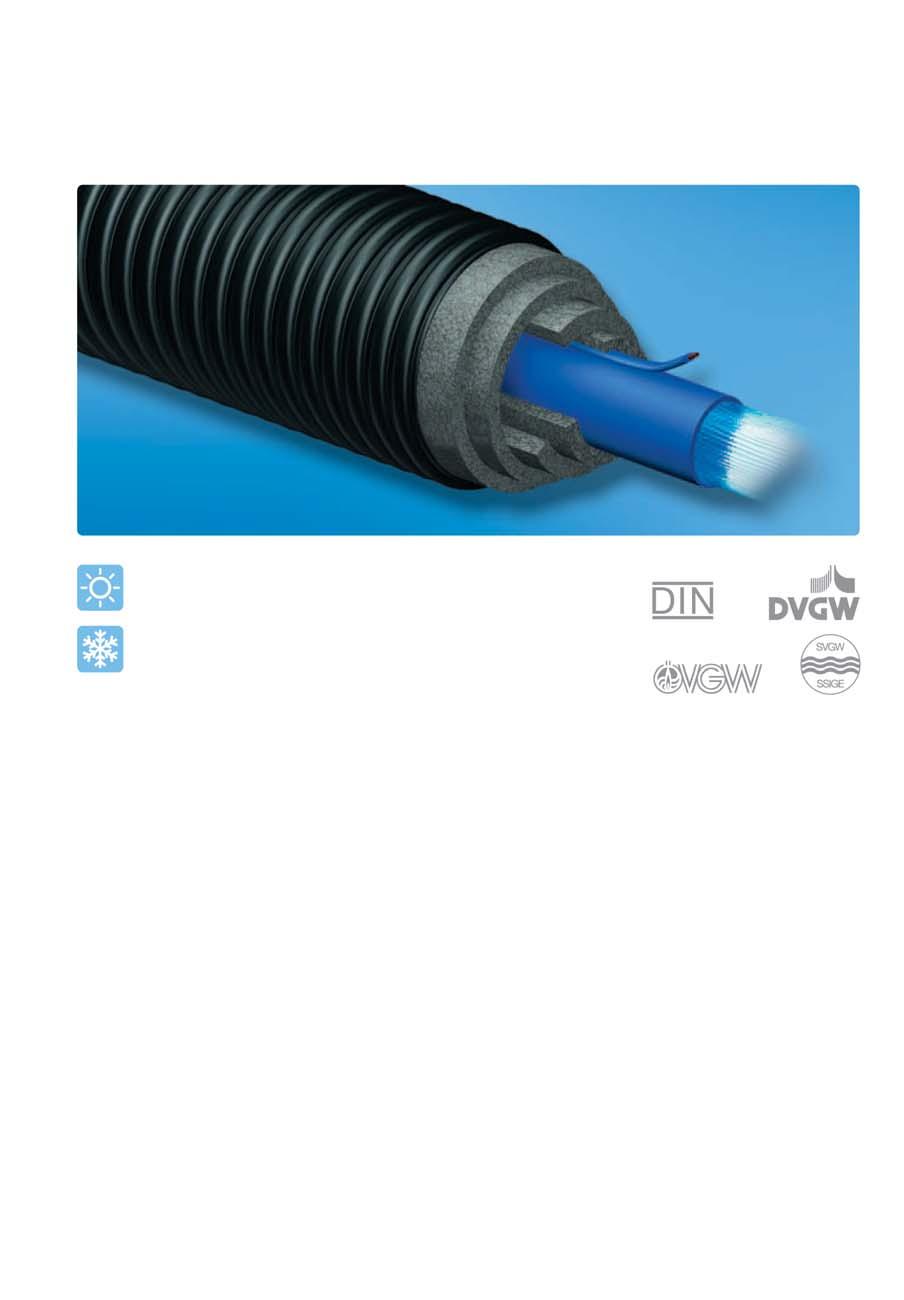

28 Opis izdelka: Uponor Ecoflex Supra Odloc ilna za omrez ja s hladno pitno vodo in s hladilno vodo Razveseljujoc a skladna cev za hladilne tekoc e medije. Poleg uporabe za hladno pitno vodo, se cev Uponor Ecoflex Supra priporoc a za hladilne vodne sisteme v hotelskih kompleksih ali industrijskih obratih. Dodatni proti-zamrzovalni kabel zagotavlja nemoten transport hladne pitne vode tudi ob najniz ji temperaturi okolice. 28 TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI

29 Uponor Ecoflex Supra Osnovna uporaba pitna voda, hladna hladilna voda Ostala uporaba odpadna voda Notranja cev HDPE (PE 100), SDR 11 Izbira proti-zamrzovalni kabel (glej stran 38) Material izolacije PE-X pena Material zašc itnega plašc a HDPE Opomba Za plavalne bazene, hotele, wellness centre ali v industriji. Supra je optimizirana za medije temperature od -10 o C do +20 o C. izdelka Notranja cev dz / dn / s n Zašc itni plašc Dz [kg/m] Dolz ina koluta Radij krivljenja Debelina izolacije / 20.4 / / 26.2 / / 32.6 / / 40.8 / / 51.4 / / 61.4 / / 73.6 / / 90.0 / Proti-zamrzovalni kabel Za transport tekoc in in vode pri ekstremno nizkih temperaturah je lahko cev Uponor Ecoflex Supra dodatno opremljena s proti-zamrzovalnim kablom. Uporaba kabla se priporoc a v primerih, ko se cevovodi poloz eni v pogojih nezadostne vremenske zašc ite. TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI 29

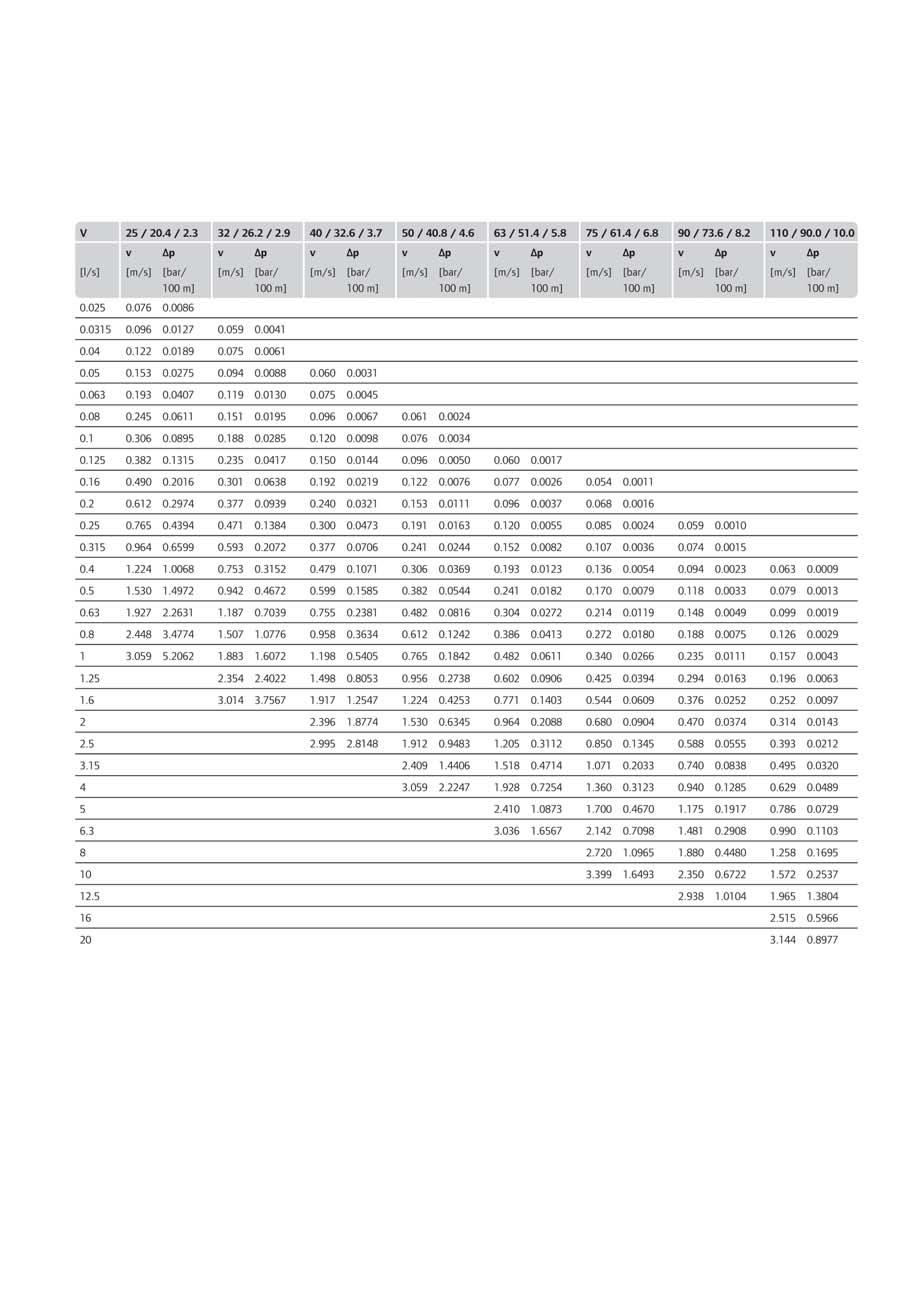

30 Tlacne izgube: Uponor Ecoflex Supra Cev za hladno pitno vodo/hladilno vodo: osnova - temperatura vode 20 o C 30 TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI

31 Pretoki Pretoki imajo pomemben vpliv na stroškovno uc inkovitost in obratovalno zanesljivost dovodnega omrez ja. Visoki pretoki povzroc ijo visoke tlac ne izgube, kar lahko pripelje do nastanka visokih dinamic nih tlac nih izgub. Nadalje, delci, ki se lahko nahajajo na stenah cevi, se lahko pric nejo nalagati. Nizki pretoki povzroc ijo daljše zastojne c ase s c imer lahko voda postane motna al okuz ena z klicami. Zaradi tega je potrebno zagotoviti ustrezno izmenjavo vode. Dimenzioniranje cevovodov za industrijsko vodo Dimenzioniranje cevovodov, ki nosijo vodo za hino uporabo, mora zagotavljati zadostno kolic ino vode na vseh iztoc nih mestih. Dimenzije cevovodnega sistema morajo zagotavljati, da v primeru najniz jega absolutnega tlaka, pride na vsako iztoc no mesto zadostna kolic ina vode. Opomba: Upoštevati je potrebno tudi napotke v standardu DIN 1988 in delovnem listu DVGW W551, ki vkljuc ujejo nekatere nove elemente, ki se nanašajo na razvodno ogrevalno omrez je. TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI 31

32 Asortiman Uponorjevega pribora za sistem predizoliranih cevovodov Prikljuc ni sistem Uponor Wipex - za izdelke Uponor Thermo, Agua in Quattro Prikljuc ni sistem Uponor Wipex je praktic ni prikljuc ni sistem tesnjen z O-tesnilom in prikljuc no spojko z zunanjim navojem na fitingu. Zaradi tega ni potrebno dodatno tesnjenje s teflonom ali prejo. Prikljuc na spojka kot tudi ostali fitingi imajo cilindric ne navoje. Po uvitju prikljuc ne spojke na fiting se O-tesnilo nahaja med prikljuc no spojko in fitingom in tako dolgoroc no zagotavlja absolutno vodotesnost spoja. Prikljuc ne spojke Uponor Wipex z zunanjim navojem so na voljo za cevi SDR 7.4 (Uponor Ecoflex Aqua) in SDR 11 (Uponor Ecoflex Thermo). Zakljuèna kapa Reducirna spojka z O-tesnilom Prikljuc na spojka Koleno z O-tesnilom Wipex prirobnica z O-tesnilom Dvojna spojka z O-tesnilom T kos z O-tesnilom Prikljuc na spojka Opombe za planiranje: Ce se prikljuc ni sistem Uponor Wipex uporablja v kombinaciji z elementi drugega proizvajalca, se mora, kot prehodni element, uporabiti Uponor Wipex fiting (koleno, spojka) z notranjim navojem. 32 TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI

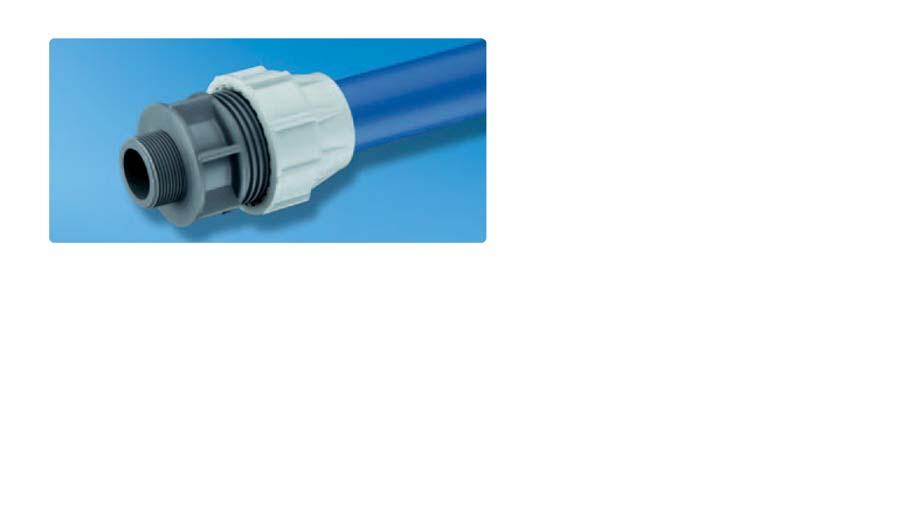

33 Prikljucni sistem za posebne namene Plastic ni prikljuc ek Uponor z zunanjim navojem - prehod iz glavnega dovoda na cevi Uponor Ecoflex Supra Plastic ni prikljuc ek Uponor z zunanjim navojem je uporabljen in preizkušen z e vrsto let kot odlic en prikljuc ek na HDPE cevi. Enostavno rokovanje s tem prikljuc kom zagotavlja, na eni strani zanesljivost prikljuc ka in na drugi strani hitro montaz o cevnega sistema Uponor Ecoflex Supra. TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI 33

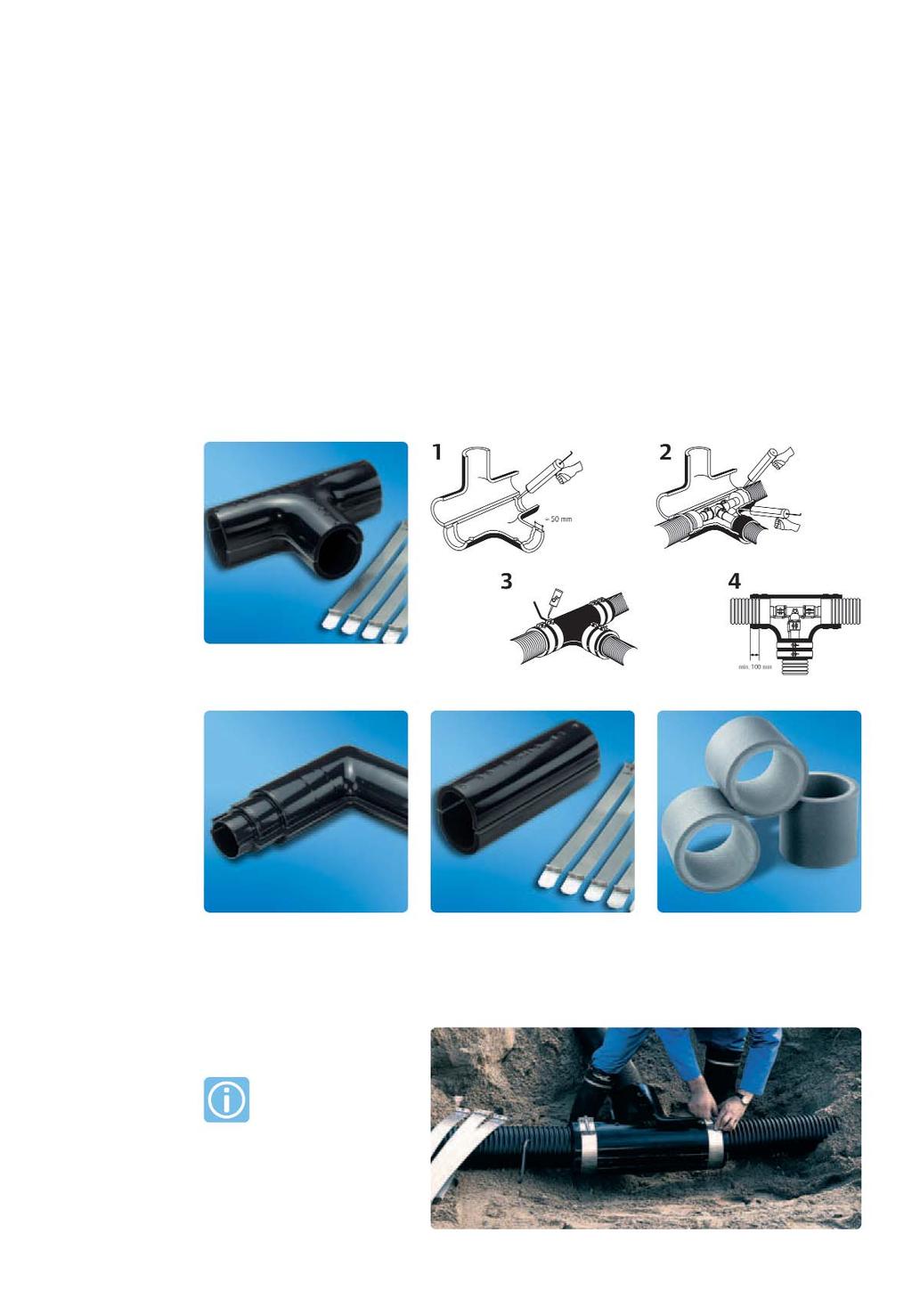

34 Asortiman Uponorjevega pribora za sistem predizoliranih cevovodov Izolacijski seti Uponor Praktic ni, uc inkoviti in z izredno dolgo z ivljenjsko dobo Izolacijski seti so na voljo za izolacijo in tesnjenje vseh vrst prikljuc kov (ravnih spojk, kolen, T kosov), ki se uporabljajo za spajanje enojnih cevovodov (Single) in dvojnih cevovodov (Twin). Na voljo so tudi odgovarjajoc i reducirni elementi, ki olajšajo spremembo dimenzije zašc itnega plašc a v izolacijskem setu. Uponorjevo izolacijsko koleno je univerzalno in odgovarja vsem dimenzijam zašc itnega plašc a. Ravni izolacijski seti in izolacijski T seti se spajajo s pomoc jo kovinskih trakov, medtem ko se izolacijska kolena spajajo s pomoc jo vijakov (ob daljših krakih). Uponor izolacijski T-set Uponor izolacijsko koleno Uponor ravni izolacijski set Uponor reducirni obroc i Opomba: Za izolacijo in tesnjenje T kosov pri Uponor Ecoflex Quattro ceveh uporabljajte prikljuc ne jaške (glej stran 39). 34 TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI

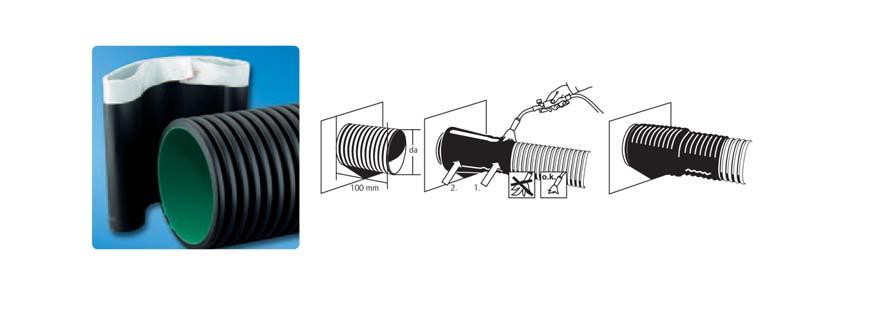

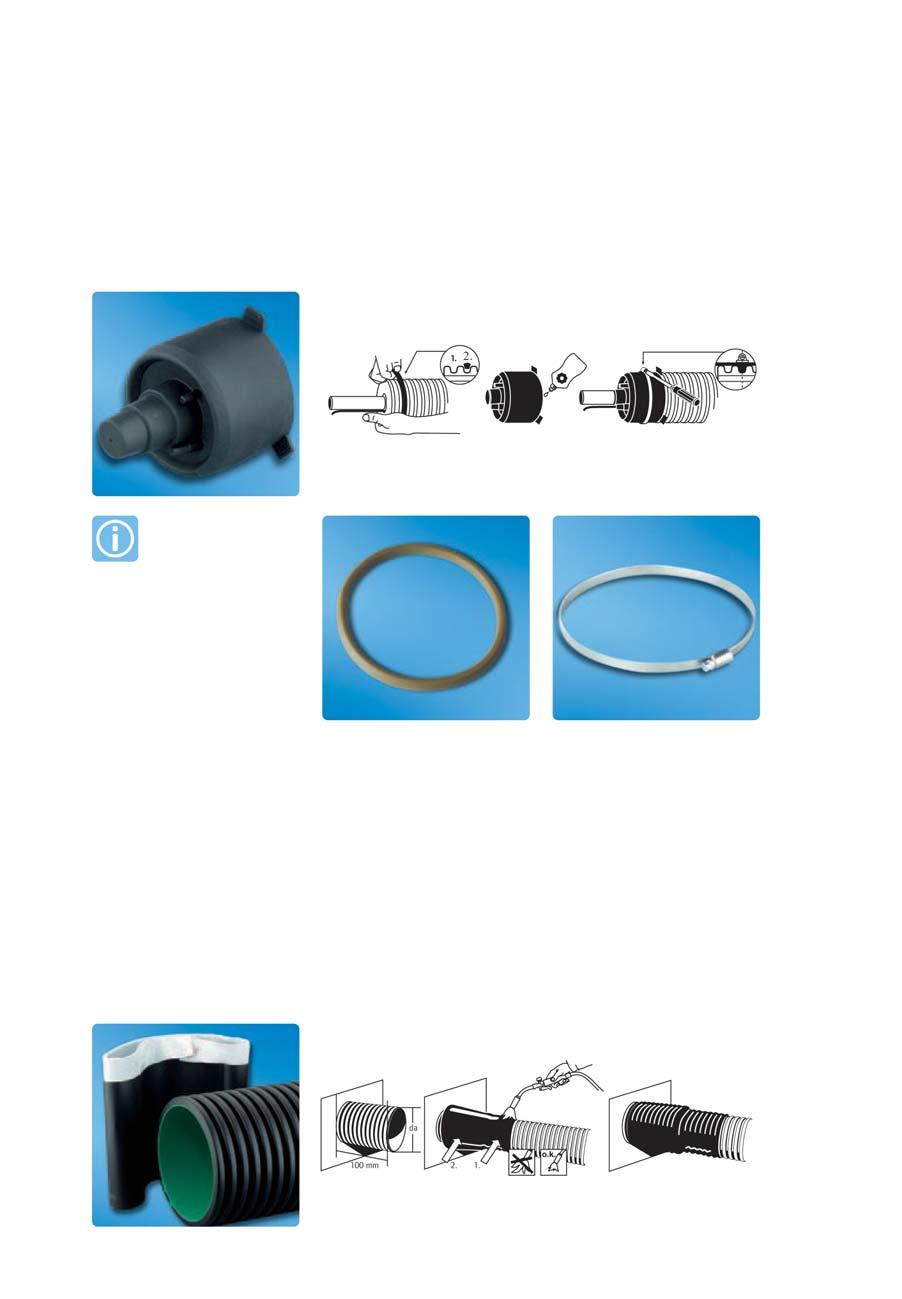

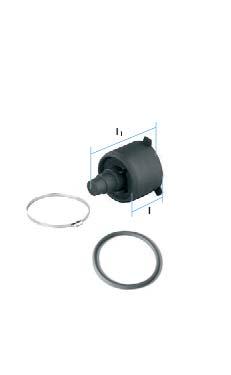

35 Uponor zakljuc ne kape Zašc ita koncev cevi in tesnjenje cevnih odsekov Zakljuc ne kape Uponor se uporabljajo za zašc ito izolacije na konceh cevovodov in za tesnjenje komponent. Da bi kompleten sistem najbolje zadostoval vsem potrebam tudi c ez mnogo let, je zašc ita proti vlagi in poškodbam zelo pomembna. V kompletu z zakljuc no kapo (izdelana je iz gume) se nahaja tudi tesnilni obroc, ki preprec uje prehod vodi. Zakljuc ne kape se med montaz o enostavno in hitro potisnejo na konce cevi ter se jih zavaruje s kovinsko objemko. Opozorilo: Zakljuc ne kape Uponor morajo biti namontirane pred spajanjem cevi in pred izoliranjem prikljuc nih spojev z izolacijskimi seti. Tesnilni obroc Kovinska objemka Uponor zidna puša Uponor zidna puša za ne-tlac no obremenitev Takšna zidna puša se lahko uporablja v primerih, ko ni prisotne talne vode. Zidna puša se normalno vzida v opec no steno ali zamalta v predhodno izvrtano luknjo ustrezne dimenzije. Ko je montaz a konc ana, se zidna puša zatesni z uporabo nakrc nega traku. Uponor zašc itni plašc Zidna puša (da) TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI 35

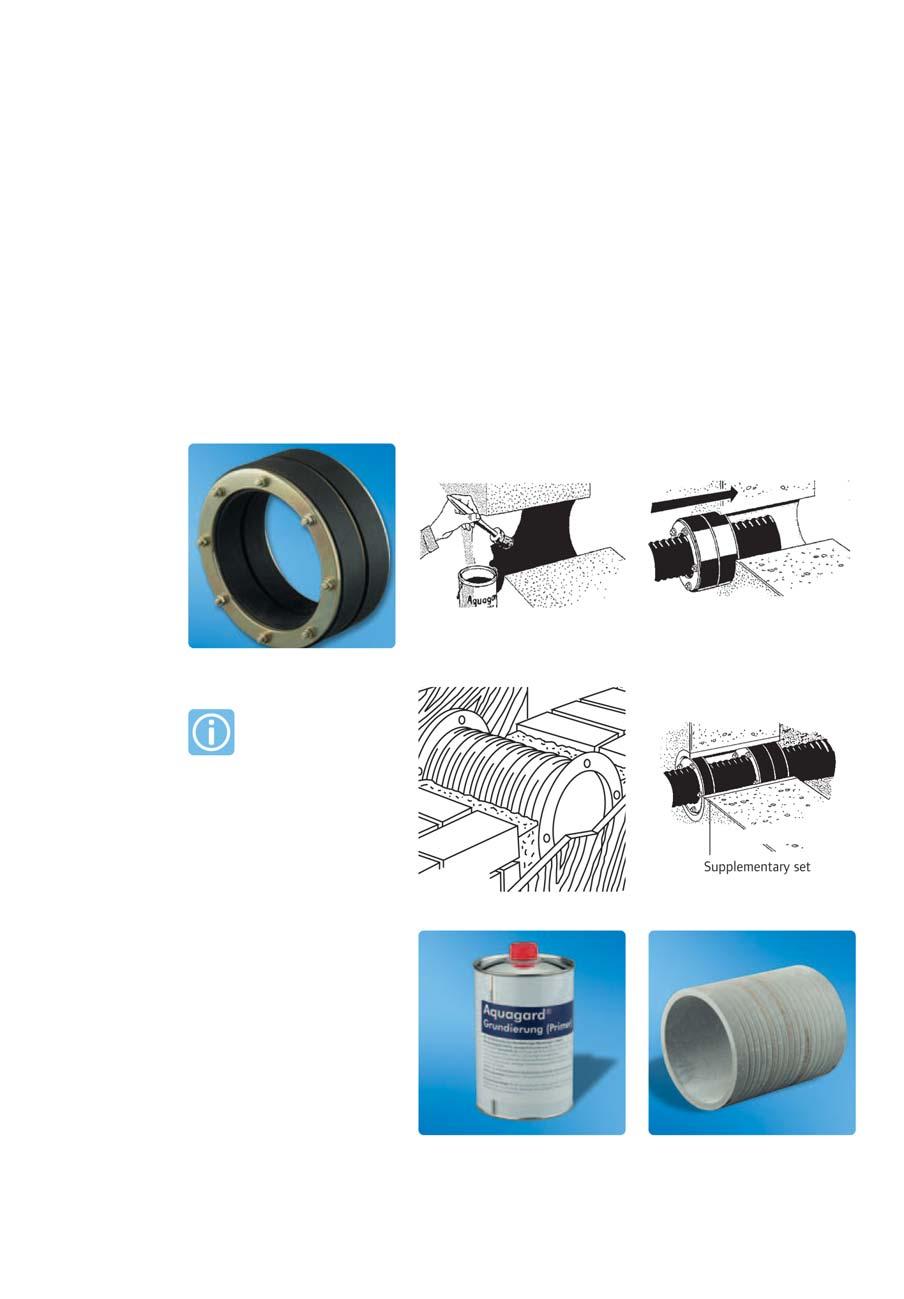

36 Asortiman Uponorjevega pribora za sistem predizoliranih cevovodov Uponor zidne puše Uponor tesnilni obroc i Uponor tesnilni obroc (PWP) - vodotesen pri tlac ni obremenitvi Kjerkoli se pric akuje prisotnost talne vode, je potrebno vgraditi vodotesen tesnilni obroc. Tesnilni obroc se vgradi ali direktno v prehodno izvrtano luknjo (samo v betonsko steno) ali v predhodno vgrajeno cementno-vlaknasto ohišje. Uponor zašc itni plašc slika 1 Premer luknje alternativa (slika 2) Premer vloz ne cevi DN Slika 1 Opomba: V primeru, da cevovod ni moz no vpeljati v zidno odprtino pod pravim kotom, je potrebno vgraditi dodaten tesnilni obroc za zmanjševanje napetosti (slika 3). Slika 2 Slika 3 Dodatni tesnilni obroc Uponor Aquagard PWP Uponor cementno-vlaknasto ohišje 36 TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI

37 Uponor hišni prikljuc ek Uponor tesnilni set pri vstopu na objekt, vodotesen Kot alternativa tesnilnim obroc em, ki zagotavljajo vodotesnost preboja pri tlac nih obremenitvah, se lahko ta hišni prikljuc ek izvede tudi s pomoc jo tesnilnega seta (to velja samo za primer, ko je izvrtana ustrezna luknja v vodotesni betonski osnovi). Zašc itni plašc cevi je ovit s tesnilnimi okroglimi trakovi in potisnjen v lez išc e luknje, ki je bila predhodno premazana. Vmesna prostora med tesnilnimi trakovi na obeh straneh (znotraj in zunaj) se po tem zapolni še z ekspandirano peno. Uponor zašc itni plašc Premer luknje Ostali pribor Ostali pribor pri Uponorjevem sistemu predizoliranih cevovodov predstavljajo izdelki, ki nadgrajujejo oz. dopolnjujejo z e opisane izdelke. Sem spadajo nakrc ni trakovi, Uponorjevi toplotno-nakrc ni trakovi, opozorilni trakovi, Detajlni podatki o ostalem priboru se nahaja na strani 50. Uponor nakrc ni trak Uponor opozorilni trak TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI 37

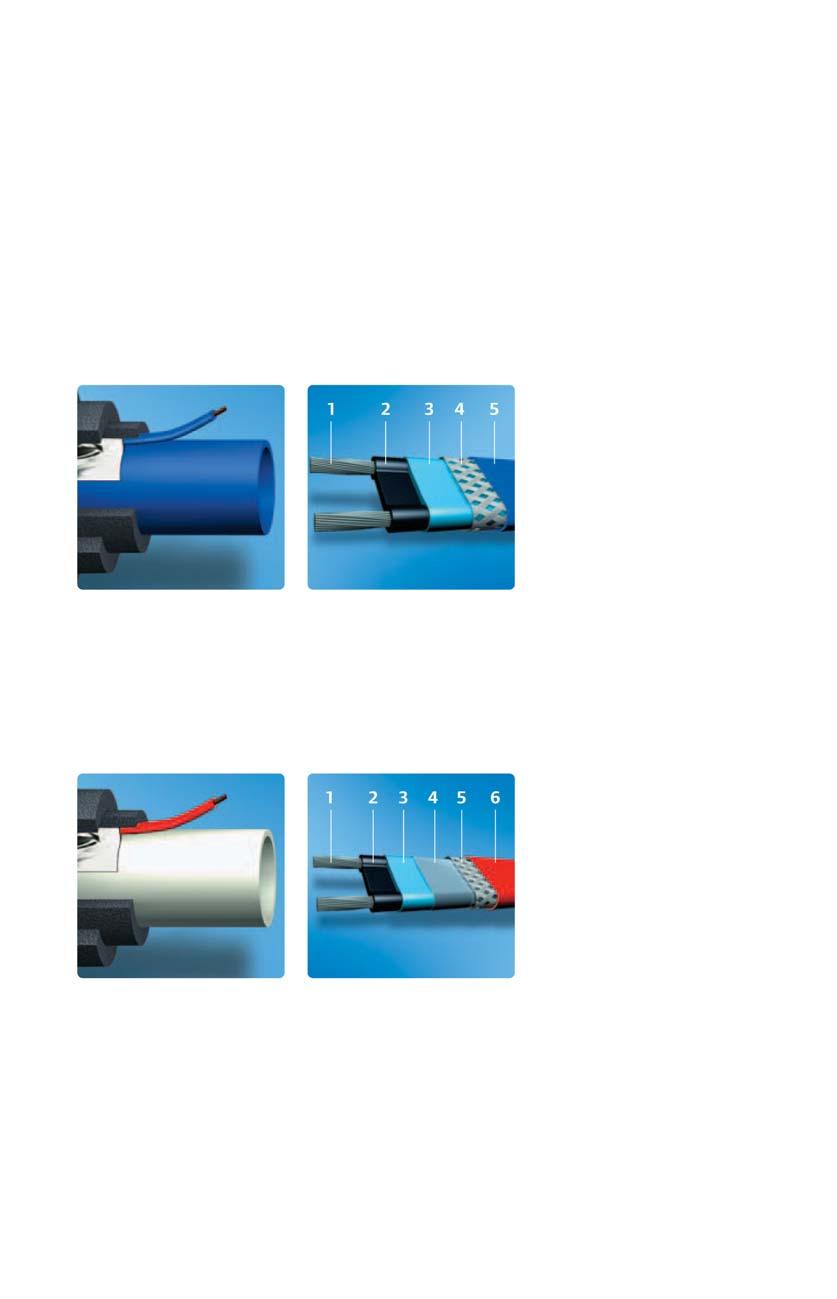

38 Asortiman Uponorjevega pribora za sistem predizoliranih cevovodov Proti-zamrzovalni kabel in grelni trak Proti-zamrzovalni kabel FS-A-2X Proti-zamrzovalni samo-regulirni kabel je moz no dobiti po posebnem naroc ilu skupaj s cevjo Uponor Ecoflex Supra. Proti-zamrzovalni kabel omogoc a transport pitne vode na daljše razdalje pri nizkih temperaturah okolice (temperature pod ledišc em). Enostaven priklop VDE testiranega kabla je omogoc en z enostavnim vtic nim prikljuc kom in prikljuc nimi elementi. Sestavni deli proti-zamrzovalnega kabla 1. bakren vodnik (1,2 mm 2 ) 2. samo-regulirni grelni element 3. modificirana poliolefinska izolacija 4. zašc itni ovoj iz kositrane bakrene z ice 5. zašc itni ovoj iz modificiranega poliolefina Certifikati: VDE, ÖVE, SEV, CSTB, SVGW, DVGW Grelni trak HWAT-R Samo-regulirni grelni trak avtomatic no reagira na spremembe temperature zahvaljujoc njegovi posebni sestavi. Poraba energije je tako nastavljena na pogoje, ki se vsakokrat pojavljajo. Enostaven priklop VDE testiranega kabla je omogoc en z enostavnim vtic nim prikljuc kom in prikljuc nimi elementi. Pribor za FS-A-2X in HWAT-R prikljuc ni set prikljuc ni set prikljuc ni set s sponko T-odcep T-odcep s sponko X-odcep konc ni prikljuc ek polnjen z gelom RayClic-CE-02 RayClic-S-02 RayClic-PS-02 RayClic-T-02 RayClic-PT-02 RayClic-X-02 RayClic-E-02 Sestavni deli grelnega traku 1. bakren vodnik (1,2 mm 2 ) 2. samo-regulirni grelni element 3. modificirana poliolefinska izolacija 4. aluminijasta folija 5. zašc itni ovoj iz kositrane bakrene z ice 6. zašc itni ovoj iz modificiranega poliolefina Certifikati: VDE, ÖVE, SEV, CSTB, SVGW, DVGW Elektric no nac rtovanje FS-A-2X in HWAT-R Celotna dolz ina kabla doloc a število in dimenzioniranje zašc ite. Zašc itno stikalo (FI): 30mA, nastavljivo. Dovodni kabel za samo-regulirni grelni trak, skladen z lokalnimi predpisi. Glavni dovodni prikljuc ek mora izvesti kvalificirana oseba. 38 TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI

39 Tip grelnega kabla FS-A-2X HWAT-R Uporaba Uponor Ecoflex Uponor Ecoflex Supra Thermo/Aqua Imenska napetost [V] 230 V / 50 Hz 230 V / 50 Hz Maks. dovoljena temperatura okolice [ o C] Maks. dolz ina ogrevalnega kroga pri10 A 110 m 50 m pri 16 A 150 m 80 m pri 20 A 100 m Imenska moc pri 0 o C [W/m] pribliz no 10 pribliz no 30 Moc pri priporoc eni temperaturi medija [W/m] pribliz no 8,4 (5 o C) pribliz no 15 (50 o C) Minimalni radij krivljenja Minimalna temperatura pri montaz i [ o C] Barva zašc itnega ovoja temno rdec a svetlo rdec a Maksimalna debelina 6,6 7,0 Maksimalna širina 14,2 1,7 [kg/m] 0,13 0,14 Dodatek dolz ine grelnega kabla za prikljuc ek pribliz no 0,3 m pribliz no 0,3 m za T-odcep pribliz no 1,0 m pribliz no 1,0 m Uponor jašek Uponorjevi prikljuc ni jaški so konstruirani tako, da omogoc ajo izdelavo cevnih prikljuc kov, ki jih ni moz no izdelati s pomoc jo izolacijskega T-kosa, na primer za prikljuc itev cevi Uponor Ecoflex Single na Uponor Ecoflex Twin ali za cevi Uponor Ecoflex Quattro. hiša 1 hiša 2 hiša 1 hiša 2 hiša 1 hiša 1 hiša 1 hiša 2 hiša 3 hiša 4 Dovod ogrevanja od glavnega razvoda do dveh hiš Razvod ogrevanja od glavnega razvoda do štirih hiš Dovod ogrevanja in tople sanitarne vode od glavnega razvoda do hiše Dovod ogrevanja in tople sanitarne vode od glavnega razvoda do dveh hiš TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI 39

40 Navodila za rokovanje in montazo Natovarjanje in raztovarjanje Fleksibilni in predizolirani cevni sistem se dobavlja v praktic nih kolutih direktno na objekt. Kolute je obic ajno moz no raztovoriti s pomoc jo gradbišc nega bagra ali katerekoli druge dvigovalne opreme. Zašc itni plašc mora biti zašc iten med raztovarjanjem pred toc kovnimi poškodbami ali ostrimi predmeti. Med raztovarjanjem se lahko uporabijo samo najlonski ali tekstilni trakovi minimalne širine 50 mm. Ce se pri dvigovanju uporabljajo vilice, morajo biti le-te zašc itene z varovalno blazino ali imeti zaobljene robove. Opozorilo: Med dvigovanjem se lahko kolut, zaradi fleksibilnosti in tez e, deformira do 30 cm. Hramba, posebne informacije Fleksibilni in predizolirani cevni sistem mora biti skladišc en v vodoravnem poloz aju na ravnih in gladkih površinah. Konca cevi sta tovarniško zakljuc ena z zakljuc no zašc itno kapo, ki šc iti pred sonc no svetlobo in umazanijo. Pomembno je, da zakljuc ne zašc itne kape ostanejo na cevi do zac etka finalne montaz e. Prav tako se ne sme cev zmec kati ali prekomerno razpotegniti. Plastic ni materiali ne smejo nikoli priti v stik z agresivnimi snovmi, kot so to goriva, topila, zašc itni premazi za les ali podobne snovi. Pri posebno nizkih temperaturah svetujemo, da se cevi skladišc ijo v halah ali kateremkoli drugem prostoru, ki nudi ustrezno zašc ito. Niz ja je temperatura, bolj toge postanejo cevi. 40 TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI

41 Okvirne vrednosti za montaz o Uponor predizoliranih cevnih sistemov Cas, ki se porabi za montaz o cevnih sistemov je odvisen od lokalnih okolišc in. V naslednji tabeli ovire, kriz anja, vremenski pogoji, pripravljalni c asi in ostali faktorji niso upoštevani. Prav tako ni bil upoštevan najem dodatne pomoc i, kot so to bagerji ali kabelski vitli. Vrsta cevi 25 metrov 50 metrov 100 metrov izvajalci/ trajanje [min] izvajalci/ trajanje [min] izvajalci/ trajanje [min] Single: 25 2 / 15 2 / 30 3 / / 15 2 / 30 3 / / 20 2 / 40 3 / / 20 2 / 40 3 / / 20 3 / 40 4 / / 25 3 / 50 4 / / 30 4 / 60 5 / / 30 4 / 60 5 / 90 Twin: 25 2 / 20 2 / 40 3 / / 20 2 / 40 3 / / 30 3 / 40 4 / / 25 3 / 50 5 / / 30 4 / 60 5 / 90 Quattro: 2 / 30 3 / 40 4 / 60 Okvirne vrednosti povprec nega c asa montaz e za prikljuc ke in ostale pripomoc ke: število izvajalcev/skupinski c as na artikel (n.pr.: 2/15 = 2 izvajalca potrebujeta 15 minut za artikel Uponor zakljuc na kapa 1 / 5 Uponor Wipex prikljuc ek - zunanji navoj 2 / 15 Uponor Wipex fiting 2 / 30 Uponor Wipex T kos komplet 2 / 40 Uponor izolacijski set za ravno spojko 1 / 20 Uponor izolacijski set za T kos 1 / 30 Uponor izolacijski set za koleno 1 / 30 Uponor jašek, vkljuc no s 6-imi izhodi za zašc itni plašc 2 / 50 Uponor zidna puša za ne-tlac no obremenitev 1 / 30 Uponor zidni tesnilni obroc (vodotesen) 1 / 30 Uponor tesnilni set pri vstopu na objekt (vodotesen) 1 / 30 Dva primera za ilustracijo povprec nih, praktic no primernih montaz nih c asov za Uponor predizolirane cevne sisteme: Primer 1: Montaz a 2 x 20 m Uponor Ecoflex Thermo Single cevi, dimenzije dz = 63 mm 2 izvajalca, brez uporabe dodatne pomoc i Cas polaganja: 2 x 10 minut (x 2 izvajalca = 40 minut) Primer 2: Montaz a 2 x 130 m Uponor Ecoflex Thermo Single cevi, dimenzije dz = 110 mm Nekaj kriz anj cevovodov in nekaj sprememb smeri 8 izvajalcev, 1 bager, vitel in škripec Cas polaganja: 2 x 90 minut (x 8 izvajalcev = 1440 minut) Montaz ni c asi, ki so opisani zgoraj, so izraz eni v skupinskem c asu za odgovarjajoc e število izvajalcev (brez izdelave jarka/kanala). Vrednosti lahko sluz ijo kot vodilo pri kalkulacijah. TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI 41

42 Primeri polaganja 1.Hišni prikljuc ek Uponor Ecoflex Thermo Twin Artikel Število Uponor tesnilni set pri vstopu v objekt 1 Uponor zakljuc na kapa 1 Uponor Wipex prikljuc ek, 6 barov 2 Uponor Wipex dvojna spojka 2 2. Montaz a v jašek Uponor Ecoflex Thermo Twin Artikel Število Uponor jašek 1 Uponor nakrc ni trak za jašek 3 Uponor nakrc ni trak 1 Uponor zakljuc na kapa 3 Uponor Wipex prikljuc ek, 6 barov 6 Uponor Wipex T kos 2 3. T kos z reducirnim obroc em in izolacijskim ohišjem - za Uponor Ecoflex Thermo Twin Artikel Število Uponor izolacijski set za T kos 1 Uponor reducirni obroc 2 Uponor Wipex prikljuc ek, 6 barov 6 Uponor Wipex T kos 2 Uponor Wipex reducirka 4 Uponor zakljuc na kapa 3 4. Zidni tesnilni obroc - za Uponor Ecoflex Thermo Twin Artikel Število Uponor tesnilni obroc, vodotesen 1 Uponor zakljuc na kapa 1 Uponor Wipex prikljuc ek, 6 barov 2 Uponor Wipex dvojna spojka 2 5. Dovod ogrevalne vode od sosednje stavbe - od hiše do hiše Artikel Število Uponor Ecoflex Thermo Twin Uponor zakljuc na kapa 2 Uponor tesnilni set pri vstopu v objekt 2 Uponor Wipex prikljuc ek, 6 barov 4 Uponor Wipex dvojna spojka 4 6. Dovod ogrevalne vode in tople sanitarne vode, vkljuc no s cirkulacijo, od sosednje stavbe Artikel Število Uponor Ecoflex Quattro Uponor zakljuc na kapa 2 Uponor tesnilni obroc, vodotesen 2 Uponor Wipex prikljuc ek, 6 barov 4 Uponor Wipex prikljuc ek, 10 barov 4 Uponor Wipex dvojna spojka 8 7. Dovod hladne pitne vode od sosednje stavbe - od hiše do hiše Artikel Uponor Ecoflex Supra Uponor zakljuc na kapa 2 Uponor tesnilni set pri vstopu v objekt 2 Uponor plastic ni prikljuc ek 2 Število 42 TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI

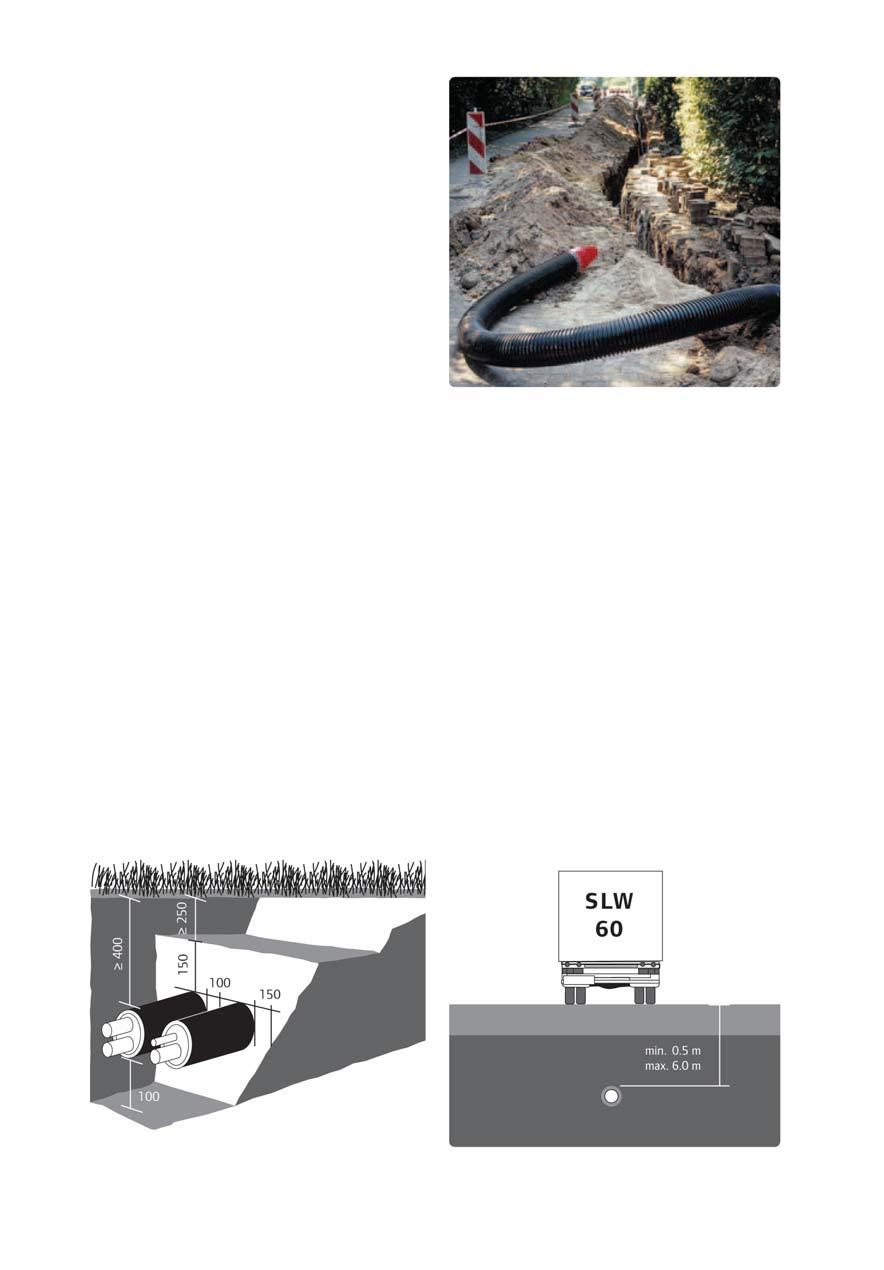

43 Priprava terena Fleksibilnost cevi Uponor Ecoflex omogoc a, da se cevi lahko poloz ijo v skoraj vsak izkopan kanal na terenu. Obstojec i cevovodi se lahko kriz ajo pod ali nad njimi, oviram se lahko enostavno izognete. Sistem zahteva samo izkop ozkega in plitvega jarka. Med polaganjem cevi ni potrebno, da se stoji v jarku razen tam, kjer se prikljuc ujejo cevi. Na teh mestih se mora napraviti dovolj prostora za delo. V primeru, da na trasi pride do spremembe smeri, radij krivljenja ne sme biti manjši od minimalno dovoljenega radija. Izkopana zemlja se lahko odlaga samo na eno stran jarka. Predizolirane cevi se potem odvijejo na drugi strani jarka in polagajo direktno v jarek. Pomembno pri tem je, da se ne poškoduje zašc itni plašc cevi. Izkopani jarek mora imeti posteljico iz peska, brez kamnov in ostrih predmetov. Velikost peska mora biti med 0 in 2/3 mm. Cevni razvod mora biti pazljivo zakopan (najmanj 10 cm nad in pod zašc itnim plašc em in med steno jarka), saj ima le-to odloc ilen vpliv na z ivljenjsko dobo zašc itnega plašc a. Med doloc evanjem minimalnega prekritja, se morajo upoštevati vse moz ne poškodbe, ki bi lahko nastale med samimi gradbenimi deli skozi celo z ivljenjsko dobo. Zapolnitveni material mora biti utrjen, plast za plastjo; od debeline 500 mm in naprej, pa mora biti strojno utrjen. Nato se poloz i oznac evalni trak in zapolni jarek. Uponor Ecoflex zašc itni plašc cevi ostane stabilen v zemlji in na transportnih poteh SLW (tez ke transportne obremenitve) v globini od h = 0,5 m do maksimalno 6 m. Zahtevana static na ustreznost je verificirana skladno s trenutnim predpisom ATV-DVWK-A127 za zakopane cevi. Verifikacija velja le za doloc ene pogoje montaz e. Minimalno prekritje (brez transportne obremenitve) Prekritje za tez ko transportno obremenitev (SLW 60) Vse mere so podane v mm Opozorilo - lokalne zamrzovalne površine niso upoštevane! TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI 43

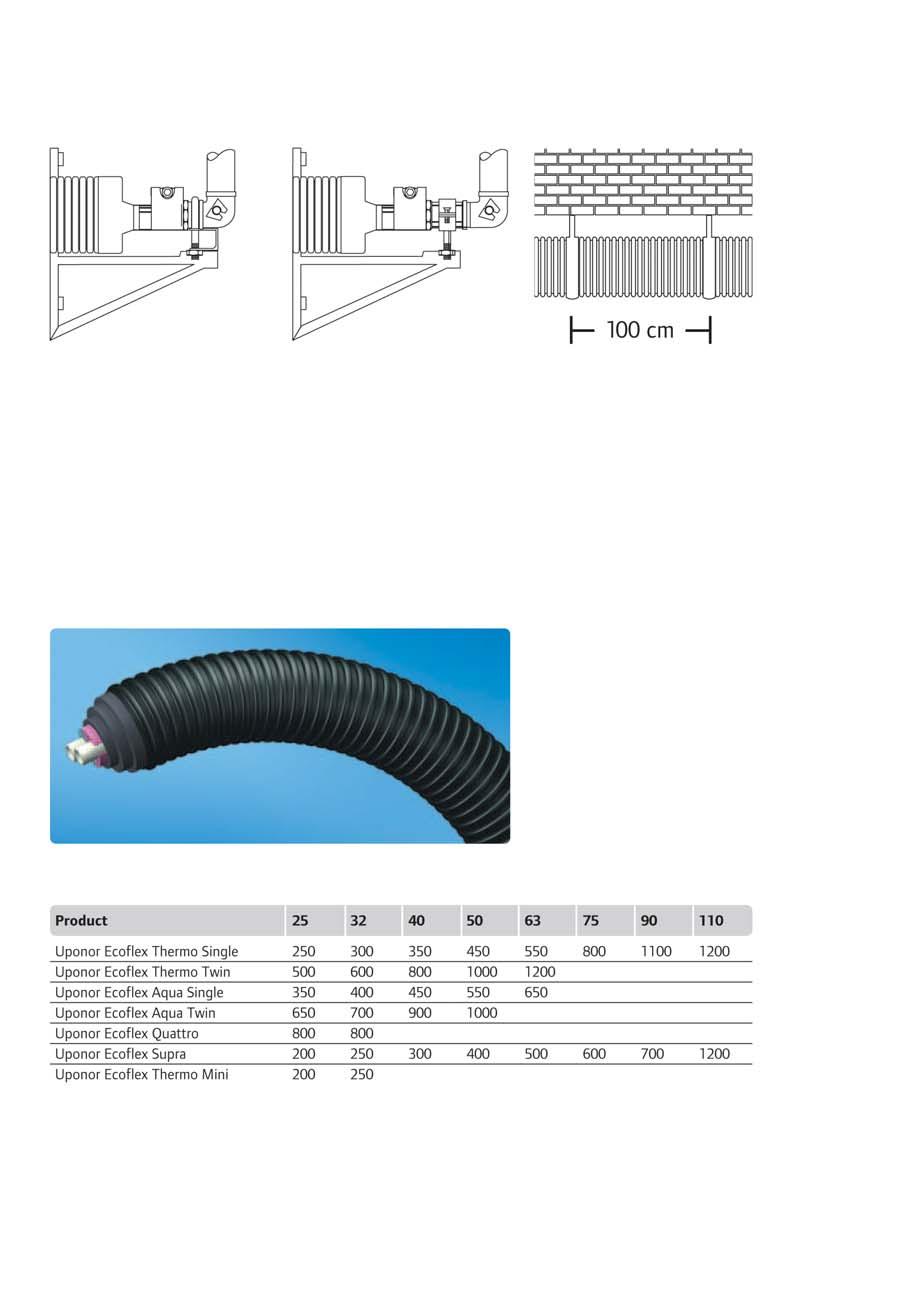

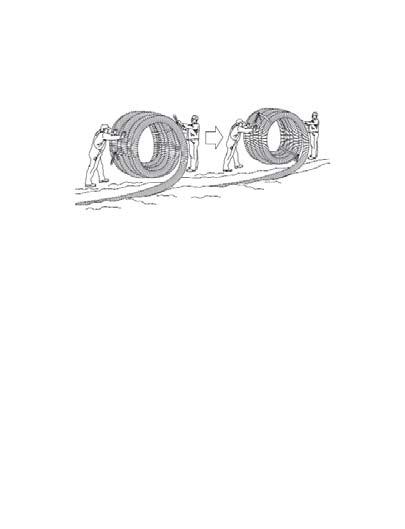

44 Polaganje, pritrjevanje cevnih sistemov in radiji krivljenja Skladišc ite dobavljene cevi v originalni embalaz i dokler se cevi ne poloz ijo! Nato odvijte cevi direktno v ali ob izkopani kanal. skladišc enje cevi v ogrevanih prostorih ali se opravi polaganje pod zašc itnim ogrevanim šotorom direktno nad izkopanim kanalom. Odvijanje cevi iz koluta z notranje strani (priporoc ljivo za cevi z zunanjim plašc em s premerom 140 in 175 mm ali pri kolutih dolz ine do 100 m): slika 1 slika 2 Opozorilo: Pri odvijanju koluta je potrebno biti pozoren na oba konca cevi, saj se lahko, ob nepravilnem odvijanju, sprostita in udarita polagalca (slika 1). Zaradi tega je potrebno zagotoviti, da je kolut vedno zavarovan z dvema ali tremi trakovi (slika 2). Nikoli ne vlec ite cevi po tleh, ker lahko razlic ni predmeti, ki se nahajajo na tleh, poškodujejo cevi. V primeru, da se zunanji plašc poškoduje, se le ta lahko popravi z uporabo nakrc nega traku. Vsi deli cevovoda in sistemski elementi se morajo pregledati pred samim polaganjem ali vizuelno med samim polaganjem, da se ugotovijo morebitne poškodbe ali kakšni drugi udarci, ki lahko vplivajo na funkcionalnost. Deli, ki so nesprejemljivo poškodovani, se morajo zavrec i! Pri prostem polaganju cevi po terenu, je potrebno zagotoviti oporne toc ke (npr. pesek) na vsakih 25 metrov (da se preprec i zdrs cevi). Ne odstranite zunanje embalaz e! Odrez ite najlonske trakove znotraj koluta. Izvlecite konec cevi, ki je znotraj koluta (ne odstranite zakljuc ne kape dokler cev ni prikljuc ena!). Pritrdite konec cevi (npr. z obtez itvijo na tla ali z nasutjem peska). Odvijajte cev iz koluta, korak po koraku. Odvijanje cevi iz koluta z zunanje strani (priporoc ljivo za cevi z zunanjim plašc em s premerom 200 mm ali pri kolutih dolz ine nad 100 m): Odstranite zašc itno folijo. Odvez ite prvi najlonski trak ob Ko se cevni razvodi zasipajo, mora biti na vsakem koncu na voljo pribliz no 3 do 5 metrov proste cevi, da se lahko opravi montaz a prikljuc kov. Na mestih, kjer pride do prehoda iz enega cevnega materiala na drugi cevni material (npr.: iz jeklenih cevi na plastic ne cevi), se lahko pojavijo napetosti, ki izhajajo iz temperaturnih sprememb sistema. V takšnem primeru je potrebno konec jeklenega cevovoda opremiti s fiksno toc ko. Obic ajno se s cevno objemko fiksira zadnji kovinski fiting v cevnem razvodu. Pred polaganjem cevi v ekstremno nizkih temperaturah (povec a se cevna togost) se priporoc a zunanjem koncu cevi, sprostite konec cevi in ponovno povez ite kolut z najlonskim trakom. Opozorilo - med odvezovanjem prvega najlonskega traku se lahko konec cevi, zaradi notranjih napetosti, sprosti in udari polagalca. Pritrdite sprošc eni konec cevi (npr. z obtez itvijo na tla ali z nasutjem peska) in odvijajte kolut do naslednjega najlonskega traku. Ponovite postopek dokler kolut ni popolnoma odvit. 44 TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI

45 Pritrditev na cevno koleno s pomoc jo cevne objemke Pritrditev na spojko fiksne toc ke s pomoc jo cevne objemke Toplotni raztezek PE-X materiala vodi do majhnih sprememb v dolz ini dovodnih cevi. V izogib napetostim v prikljuc ku je potrebno to rešiti s pomoc jo fiksne toc ke ali z zakrivljeno cevjo. Pritrjevanje na steno ali strop Sistem predizoliranih cevovodov UPONOR se lahko pritrdi na kakršnekoli stene ali strope s pomoc jo cevnih objemk. Da se preprec i povešanje cevi, mora biti razmak med cevnimi objemkami maksimalno 100 cm. Radiji krivljenja v mm Izdelek TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI 45

46 Tlacni preizkus, test pušcanja v skladu s standardom DIN 1988, del 2 Pravne informacije Tlac ni preizkusi so usluge, izvedene v skladu s pogodbo in tvorijo del pogodbenih storitev, tudi c e niso posebej omenjene v opisih storitev pogodbenega izvajalca. V skladu z veljavnimi standardi se mora opraviti tlac ni preizkus preden se sistem preda v obratovanje. Zato, da bi ugotovili vodotesnost prikljuc kov, se mora tlac ni preizkus opraviti preden se prikljuc ki izolirajo in zatesnijo. Izvedba tlac nega preizkusa Zakljuc ene, vendar še ne zasute cevovode se napolni s filtrirano vodo tako, da so odzrac eni. Opravi se tlac ni preizkus prvic kot predhodni preizkus in drugic kot glavni preizkus. Predhodni preizkus Za predhodni preizkus se uporabi preizkusni tlak, ki je enak dovoljenemu obratovalnemu tlaku povec an za 5 barov, in se ga reaktivira vsakih 10 minut (dvakrat) v c asu trajanja 30 minut. V naslednjem preizkusu, ki traja ponovno 30 minut, sme padec tlaka znašati maksimalno 0,6 bara (0,1 bara na vsakih 5 minut) in ne sme biti nobenega pušc anja. Glavni preizkus Glavni preizkus se mora opraviti takoj po opravljenem predhodnem preizkusu. Cas trajanja preizkusa je 2 uri. Padec tlaka po opravljenem preizkusu ne sme znašati vec kot 0,2 bara po dveh urah in ne sme biti nobenega pušc anja na preizkusni enoti. Plastic ne cevi Plastic ne cevi se med tlac nim preizkusom raztezajo, kar lahko vpliva na rezultate preizkusa. Prav tako lahko vplivajo na rezultat tudi temperaturne razlike med plastic no cevjo in preizkusnim medijem (visok koeficient linearnega raztezka cevi). Tako sprememba temperature za 10K pomeni pribliz no spremembo tlaka za pribliz no 0,5 do 1 bara. Zaradi tega je potrebno zagotoviti, da je med tlac nim preizkusom temperatura preizkusnega medija vseskozi c imbolj konstantna. Med tlac nim preizkusom je potrebno opraviti tudi oc no kontrolo vseh prikljuc nih mest, saj je praksa pokazala, da se majhne netesnosti vedno ne da zaznati na merilcu tlaka. Po opravljenem tlac nem preizkusu je potrebno cevovode temeljito oc istiti. Diagram tlac nega preizkusa bar naslednja reaktivacija Obratovalni tlak + 5 barov bar bar predhodni preizkus glavni preizkus 46 TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI

47 Zapisnik tlacnega preizkusa ORIGINALNI IZVOD Projekt: Naroc nik: Izvajalec: Temperature: Temperatura vode: o C Temperatura okolice: o C Cevovodi napolnjeni s filtrirano vodo, odzrac eni Predhodni preizkus (v posameznih primerih se to tretira kot glavni preizkus) Cas trajanja: 60 minut Preizkusni tlak: obratovali tlak + 5 barov Tlak po 30-ih minutah (od zac etka preizkusa): barov Tlak po 60-ih minutah (od zac etka preizkusa): barov (padec tlaka maks. 0,6 bara) Konc ni rezultat predhodnega preizkusa zapaz ena netesnost Glavni preizkus Cas trajanja: 120 minut maks. dovoljeni tlac ni padec: 0,2 bara Konc ni rezultat predhodnega preizkusa Tlak na zac etku preizkusa: barov (ista vrednost kot konc ni tlak predhodnega preizkusa) Tlak po 120-ih minutah (konc ni tlak): barov (maks. tlac ni padec 0,2 bara) zapaz ena netesnost Zac etek preizkusa Konec preizkusa Kraj Datum Predstavnik naroc nika Predstavnik izvajalca TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI 47

48 Katalog izdelkov za fleksibilne, predizolirane cevovode Cev UPONOR Ecoflex Thermo Single predizolirana enojna PE-X cev, maks. 6 barov / 95 o C, ogrevanje Notranja cev d zun. /d notr. /s DN Zananji plašc D zun. [kg/m] Dobavljiva dolz ina Radij krivljenja / 20,4 / 2, , , / 26,2 / 2, , , / 32,6 / 3, , , / 40,8 / 4, , , / 51,4 / 5, , , / 61,4 / 6, , , / 73,6 / 8, , , / 90,0 / 10, , ,20 Po posebnem naroc ilu moz na izvedba cevi skupaj z grelnim kablom HWAT-R (dobavni rok je potrebno preveriti). Cev UPONOR Ecoflex Thermo Twin predizolirana dvojna PE-X cev, maks. 6 barov / 95 o C, ogrevanje Notranja cev d zun. /d notr. /s / 20,4 / 2,3 (2x) , , / 26,2 / 2,9 (2x) , , / 32,6 / 3,7 (2x) , , / 40,8 / 4,6 (2x) , , / 51,4 / 5,8 (2x) , ,20 Cev UPONOR Ecoflex Thermo Mini predizolirana enojna PE-X cev, maks. 6 barov / 95 o C, ogrevanje Notranja cev d zun. /d notr. /s DN DN Zananji plašc D zun. Zananji plašc D zun. [kg/m] [kg/m] Dobavljiva dolz ina Dobavljiva dolz ina Radij krivljenja Radij krivljenja /20,4/2, , , /26,2/2, , ,25 Po posebnem naroc ilu moz na izvedba cevi skupaj z grelnim kablom HWAT-R (dobavni rok je potrebno preveriti). Cev UPONOR Ecoflex Aqua Single predizolirana enojna PE-X cev, maks. 10 barov / 95 o C, topla voda Notranja cev d zun. /d notr. /s DN Zananji plašc D zun. [kg/m] Dobavljiva dolz ina Radij krivljenja /18,0/3, , , /23,2/4, , , /29,0/5, , , /36,2/6, , , /45,8/8, , ,65 Po posebnem naroc ilu moz na izvedba cevi skupaj z grelnim kablom HWAT-R (dobavni rok je potrebno preveriti). 48 TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI

49 Cev UPONOR Ecoflex Aqua Twin predizolirana dvojna PE-X cev, maks. 10 barov / 95 o C, topla voda Notranja cev d zun. /d notr. /s DN Zananji plašc D zun. [kg/m] Dobavljiva dolz ina ) 25 / 18,0 / 3, , ,65 Radij krivljenja 2) 25 / 18,0 / 3, ) 32 / 23,2 / 4, , ,70 2) 25 / 18,0 / 3, ) 40 / 29,0 / 5, , ,90 2) 25 / 18,0 / 3, ) 50 / 36,2 / 6, , ,00 2) 25 / 18,0 / 3,5 20 Cev UPONOR Ecoflex Quattro predizolirana štirikratna PE-X cev, maks. 6 barov / 95 o C, ogrevanje oz. maks. 10 barov / 95 o C, topla voda Notranja cev d zun. /d notr. /s DN Zananji plašc D zun. [kg/m] Dobavljiva dolz ina Radij krivljenja (2x) 25 / 20,4 / 2, , ,80 (2x) 25 / 18,0 / 3, (2x) 32 / 26,2 / 2, , ,80 (2x) 25 / 18,0 / 3, (2x) 32 / 26,2 /2, , ,80 32 / 23,2 / 4, / 18,0 / 3,5 20 Cev UPONOR Ecoflex Supra predizolirana enojna PE-HD cev, maks. 16 barov / 20 o C, hladna voda Notranja cev d zun. /d notr. /s DN Zananji plašc D zun. [kg/m] Dobavljiva dolz ina Radij krivljenja / 20,4 / 2, , , / 26,2 / 2, , , / 32,6 / 3, , , / 40,8 / 4, , , / 51,4 / 5, , , / 61,4 / 6, , , / 73,6 / 8, , , / 90,0 / 10, , ,20 Po posebnem naroc ilu moz na izvedba cevi skupaj s proti-zamrzovalnim kablom FA-A-2X (dobavni rok je potrebno preveriti). Spojni elementi za cevi Supra po naroc ilu! TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI 49

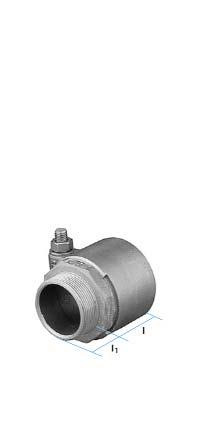

50 Fitingi Uponor Wipex s cilindricnim navojem, tesnjeno z O tesnilom Zlitina CW602N/CC491K, O tesnilo EPDM Uponor Wipex prikljuc ek 6 barov 6 barov/95 o C, za Uponor Ecoflex predizolirane cevi Thermo Single, Thermo Twin, Thermo Mini, Quattro Dimenzija d zun. /d notr. /s Zunanji navoj prikljuc ka [kg/kos] / 20,4 / 2,3 1" 0, / 26,2 / 2,9 1" 0, / 32,6 / 3,7 1 1/4" 0, / 40,8 / 4,6 1 1/4" 0, / 51,4 / 5,8 2" 1, / 61,4 / 6,8 2" 1, / 73,6 / 8,2 3" 2, / 90,0 / 10,0 3" 3, Uponor Wipex prikljuc ek 10 barov 10 barov/95 o C, za Uponor Ecoflex predizolirane cevi Aqua Single, Aqua Twin, Quattro (certifikat DVGW) Dimenzija d zun. /d notr. /s Zunanji navoj prikljuc ka /18,0/3,5 1" 0, /23,3/4,4 1" 0, /29,0/5,5 1 1/4" 0, /36,4/6,8 1 1/4" 0, /45,8/8,7 2" 1, Uponor Wipex T kos za Uponor Ecoflex predizolirane cevi Aqua Single, Aqua Twin, Thermo Single, Thermo Twin, Thermo Mini, Quattro Dimenzija O tesnila d notr. x s Dimenzija O tesnila d notr. x s Notranji navoj prikljuc ka Notranji navoj prikljuc ka [kg/kos] ,0 x 3,0 1" 0, ,5 x 3,0 1 1/4" 0, ,91 x 3,53 2" 1, ,0 x 4,0 3" 2,64 75 O tesnilo je v kompletu! Cev UPONOR Ecoflex Aqua Single predizolirana enojna PE-X cev, maks. 10 barov / 95 o C, topla voda [kg/kos] ,0 x 3,0 1" 0, ,5 x 3,0 1 1/4" 0, ,91 x 3,53 2" 0, ,0 x 4,0 3" 2, O tesnilo je v kompletu! L L [kg/kos] L Z Z Z Z 50 TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI

51 Uponor Wipex dvojna spojka za Uponor Ecoflex predizolirane cevi Aqua Single, Aqua Twin, Thermo Single, Thermo Twin, Thermo Mini, Quattro Dimenzija O tesnila d notr. x s Notranji navoj prikljuc ka [kg/kos] Z ,0 x 3,0 1" 0, ,5 x 3,0 1 1/4" 0, ,91 x 3,53 2" 0, ,0 x 4,0 3" 0,70 55 O tesnilo je v kompletu! Uponor Wipex reducirka za Uponor Ecoflex predizolirane cevi Aqua Single, Aqua Twin, Thermo Single, Thermo Twin, Thermo Mini, Quattro Dimenzija O tesnila d notr. x s Zunanji navoj prikljuc ka Notranji navoj prikljuc ka [kg/kos] Z ,0 x 3,0 1?" 1" 0, ,5 x 3,0 1?" 1 1/4" 0, ,0 x 3,0 2" 1" 0, ,5 x 3,0 2" 1 1/4" 0, ,0 x 3,0 3" 1" 0, ,5 x 3,0 3" 1 1/4" 1, ,91 x 3,53 3" 2" 0,99 31 O tesnilo je v kompletu! Uponor Wipex prirobnica za Uponor Wipex predizolirane cevi Aqua Single, Aqua Twin, Thermo Single, Thermo Twin, Thermo Mini, Quattro DN Število lukenj Dimenzija O tesnila d notr. x s Notranji navoj prikljuc ka [kg/kos] ,0 x 3,0 1" 1, ,5 x 3,0 1 1/4" 1, ,91 x 3,53 2" 2, ,0 x 4,0 3" 4, O tesnilo je v kompletu! K DS D Uponor Wipex spojka fiksne toc ke za Uponor Wipex predizolirane cevi Aqua Single, Aqua Twin, Thermo Single, Thermo Twin, Thermo Mini, Quattro Dimenzija O tesnila d notr. x s Notranji navoj prikljuc ka [kg/kos] Z ,0 x 3,0 1" 0, ,5 x 3,0 1 1/4" 0, ,91 x 3,53 2" 0, ,0 x 4,0 3" 2, O tesnilo je v kompletu! TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI 51

52 Uponor plastic ni prikljuc ek / za glavni prehod iz dovoda na Uponor Ecoflex Supra cevi Dimenzija O tesnila d notr. x s Zunanji navoj prikljuc ka [kg/kos] x 2,3 3/4" 0, x 2,9 1" 0, x 3,7 1 1/4" 0, x 4,6 1 1/2" 0, x 5,8 2" 0, x 6,8 2 1/2" 0, x 8,2 3" 1, x 10,0 4" 1, Uponor zakljuc na kapa / vkljuc no z objemko in O tesnilom Za notranjo cev dimenzije Za zunanji plašc Dzun [kg/kos] Primerno za I L 1 L x ,45 Quattro x ,49 Thermo Twin x ,41 Thermo Twin, Aqua Twin x ,41 Thermo Twin, Aqua Twin ,45 Thermo Single, Supra ,43 Supra ,41 Thermo Single, Aqua Single, Supra ,39 Thermo Single, Aqua Single ,30 Supra ,29 Thermo Single, Aqua Single ,15 Thermo Mini, Supra Material: EPDM; objemka: nerjavec e jeklo Uponor izolacijski set / za T kos Zunanji plašc premer Dolz ina L Širina B Število objemk [kos] [kg/kos] , , ,00 PU-lepilo in nerjavec e objemke v kompletu! Material: PE-X pena s PE, tesnilni del: poliuretan, objemke: nerjavec e jeklo Uponor izolacijski set / za dvojno spojko (podaljševanje) Zunanji plašc premer Dolz ina L Število objemk [kos] , , ,80 PU-lepilo in nerjavec e objemke v kompletu!material: PE-X pena s PE, tesnilni del: poliuretan, objemke: nerjavec e jeklo 52 TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI [kg/kos]

53 Uponor reducirni obroc / za T-izolirne sete in izolirne sete za podaljševanje Zunanji premer Notranji premer Dolz ina L [kg/kos] , , , ,09 Material: PE-X pena Uponor izolacijski set /za koleno Zunanji plašc premer Dolz ina kraka Število vijakov [kos] [kg/kos] /175/ ,00 PU-lepilo in nerjavec e objemke v kompletu! Material: ABS, tesnilo: silikon, vijaki: nerjavec e jeklo, tesnilni del: butil kavc uk Uponor jašek Zunanji premer D Št. prikljuc kov x premer zun. plašc a Višina H x 140 / 175 / , x 140 / 175 / ,00 Material: jašek: PE+PE pena, pokrov: PE, tesnilo: SBR, vijaki: nerjavec e jeklo Dolz ina L [kg/kos] Uponor nakrc ni trak Material: PEX Zunanji plašc premer ,20 0, ,25 0, ,30 0, Izolacijski trak v roli (10m) za nakrc ne trakove L [kg/kos] TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI 53

54 Uponor zidna puša, vodotesna pri ne-tlac ni obremenitvi z nakrc nim trakom Zunanji plašc premer Zunanji premer zidne puše d a [kg/kos] , , , ,10 Material: zidna puša: PE-HD, nakrc ni trak: PEX Premer plašc DN Za zunanji premer zidne puše d a L Uponor zidna puša, vodotesna pri ne-tlac ni obremenitvi z nakrc nim trakom Zunanji plašc premer Premer kovinskega obroc a , , ,50 Material: gumi obroc : EPDM, vijaki: rumeno kromatirano, kovinski obroc : rumeno kromatiran Premaz Aquagard premaz za zagotavljanje vodotesnosti pri zidnih tesnilnih obroc ih, osnovni in specialni premaz Osnovni in specialni premaz, 1 liter, za cca. 3,5m 2 2, Osnovni in specialni premaz, 0,33 litra, za cca. 1m 2 0,80 Uponor cementno-vlaknasto ohišje za zidni tesnilni obroc, vodotesen [kg/kos] , , ,20 Material: vlaknasti cement L L [kg/kos] Vsebina Uponor dodatni tesnilni obroc za zmanjšanje sil na zunanji plašc predizoliranih cevi [kg/kos] Zunanji plašc premer Za zidni obroc L [kg/kos] , , ,70 Material: gumi obroc : EPDM, vijaki: rumeno kromatirano, kovinski obroc : rumeno kromatiran 54 TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI

55 Uponor tesnilni set pri vstopu v objekt, vodotesen Zunanji plašc premer Premer zidne odprtine [kg/kos] , , , Uponor premaz Ceresit premaz za zagotavljanje vodotesnosti pri vgradnji tesnilnega seta pri vstopu na objekt Vsebina [kg/kos] ,75 litra 0,80 Uponor nakrc ni trak Dolz ina role maks. Širina [kg/kos] ,49 Uponor opozorilni trak z napisom UPONOR ECOFLEX predizolirani cevovodi, kot tudi simboli. Barva: rdec a Dolz ina role maks. Širina [kg/kos] ,00 Uponor Ecobar za vec je pretoke, npr.: v hladilnih sistemih Ravne palice dimenzije vec je od 110 mm Detajlne informacije in cene na voljo po naroc ilu! TI FLEKSIBILNI, PREDIZOLIRANI CEVNI SISTEMI 55
