Diplomová práca. Žilinská univerzita v Žiline. Striedavý prenos trakčného výkonu na rušňoch nezávislej trakcie Ján Závodský
|
|
- Ἀγλαΐη Λούλης
- 5 χρόνια πριν
- Προβολές:
Transcript
1 Žilinská univerzita v Žiline Elektrotechnická fakulta Katedra výkonových elektrotechnických systémov Diplomová práca Striedavý prenos trakčného výkonu na rušňoch nezávislej trakcie 2007 Ján Závodský
2 Anotačný záznam Priezvisko a meno : Závodský Ján Šk. Rok : 2006/2007 Téma diplomovej práce : Striedavý prenos trakčného výkonu na rušňoch nezávislej trakcie Fakulta : Elektrotechnická Katedra: Elektrickej trakcie a energetiky Počet strán : 67 Počet obrázkov : 44 Počet tabuliek : 6 Počet grafov : 0 Počet príloh : 3 Počet použ. lit. : 31 ANOTÁCIA / slovenský jazyk / V diplomovej práci som sa zaoberal problematikou striedavého prenosu trakčného výkonu. Zistil som stav vozidiel s týmto druhom prenosu u nás i v zahraničí. Ďalej som zhrnul technické požiadavky pre jednotlivé komponenty elektrického prenosu výkonu a štatisticky zistil niektoré parametre pre určenie optimálneho výkonu rušňa. V poslednej časti práce som zvolil vhodný spôsob riadenia trakčných motorov a navrhol schému riadenia (spolupráce) jednotlivých uzlov elektrického prenosu trakčného výkonu. ANOTÁCIA / anglický jazyk / In my diploma work I deal with the problem of an alternate transmission of tractive power. At first I find out status of AC/AC locomotives in our country and in foreign countries. Next I summarize technical requirements for individual components of electrical power transmission and I determine some constants for estimating of optimal locomotive power. In last part of my diploma work I select suitable control method of asynchronous traction motors and I design co-operation scheme of particular components of electrical power transmission. Kľúčové slová : dieselový motor, alternátor, usmerňovač, striedač, asynchrónny motor, optimálny výkon, trakčná charakteristika, priame momentové riadenie Vedúci DP : doc. Mgr. Ing. Milan Pospíšil, PhD. Recenzent : Dátum :
3 ŽILINSKÁ UNIVERZITA V ŽILINE ELEKTROTECHNICKÁ FAKULTA Katedra výkonových elektrotechnických systémov Ak. rok 2006/2007 ZADANIE DIPLOMOVEJ PRÁCE Meno: Študijný odbor: Ján ZÁVODSKÝ Elektroenergetické a silnoprúdové inžinierstvo Téma diplomovej práce: Striedavý prenos trakčného výkonu na rušňoch nezávislej trakcie Pokyny pre vypracovanie diplomovej práce: 1. Súčasný stav striedavého prenosu trakčného výkonu u vozidiel nezávislej trakcie 2. Návrh požiadaviek na jednotlivé uzly striedavého elektrického výkonu 3. Návrh riadenia striedavého elektrického prenosu výkonu Zoznam odbornej literatúry: [1] Firemná literatúra [2] Jansa, F.: Vozidla elektrické trakce, Nadas Praha, 1987 [3] Danzer, J.: Elektrická trakce 1, 2, 3, ZČU Plzeň, 2000 [4] Bednárik, B. a kol.: Elektrické pohony dieselelektrických vozidiel, EDIS Žilina, 2003 Predpokladaný rozsah práce počet strán textu: počet strán grafických príloh: max. 10 Vedúci diplomovej práce: Konzultant diplomovej práce: Recenzent diplomovej práce: doc. Mgr. Ing. Milan Pospíšil, PhD. doc. Ing. Bernard Bednárik, PhD. Dátum odovzdania diplomovej práce: Žilina
4 Žilinská univerzita v Žiline Elektrotechnická fakulta Katedra výkonových elektrotechnických systémov Diplomová práca Textová časť 2007 Ján Závodský 3
5 Obsah Zoznam použitých skratiek a symbolov... 2 Úvod Súčasný stav striedavého prenosu trakčného výkonu u vozidiel nezávislej trakcie Návrh požiadaviek na jednotlivé komponenty striedavého prenosu trakčného výkonu Spaľovací motor Trakčný alternátor Trakčný usmerňovač a vyhladzovací kondenzátor Trakčný striedač Elektrodynamická brzda (EDB) Trakčný motor Predbežný návrh hlavných uzlov striedavého elektrického prenosu rušňa pre osobnú a rýchlikovú prepravu Metóda určenia P OPT pomocou štatistiky získaných koeficientov K OPT Metóda určovania P OPT pomocou koeficientov ρ a ν Určenie parametrov dieselového motora, alternátora a trakčných motorov Návrh riadenia striedavého elektrického prenosu výkonu Skalárne riadenie Vektorové riadenie Priame momentové riadenie Priame momentové riadenie s hexagonálnou dráhou vektora toku Elektronický systém spolupráce dieselového motora s trakčným generátorom a s trakčným motorom Záver Zoznam použitej literatúry
6 Zoznam použitých skratiek a symbolov 2p... [-]... počet pólových párov a adh...[m.s -2 ]... zrýchlenie vlakovej súpravy na medzi adhézie a t...[m.s -2 ]... výkonové zrýchlenie vlakovej súpravy AC... striedavý (z angl. Alternating Current = striedavý prúd) ALT... alternátor AS... asynchrónny stroj ATM... asynchrónny trakčný motor b min... [%]... minimálne brzdiace percento cosφ... [-]... účinník C... kondenzátor C F... [F]... filtračná kapacita DC... jednosmerný (z angl. Direct Current = striedavý prúd) DM... dieselový motor DTC... priame momentové riadenie ( Direct Torque Control ) EDB... elektrodynamická brzda EV... elektrické vykurovanie f 1... [Hz]... frekvencia prislúchajúca prvej harmonickej napätia f 1N... [Hz]... menovitá frekvencia prislúchajúca prvej harmonickej napätia f max... [Hz]... maximálna frekvencia (statora) f N... [Hz]... menovitá frekvencia f S... [Hz]... frekvencia statora F 0L... [kn]... odporová jazdná sila lokomotívy F al... [kn]... urýchľujúca sila lokomotívy F b...[kn]... brzdná sila F bmax... [kn]... maximálna brzdná sila F t... [kn]... ťažná sila F tadh... [kn]... ťažná sila na medzi adhézie F tk...[kn]... ťažná sila so zapnutým kúrením / klimatizáciou F tmax...[kn]... maximálna ťažná sila F treal... [kn]... ťažná sila s rešpektovaním jazdného odporu a urýchľujúcej sily F t... [kn]... trvalá ťažná sila 5
7 G al... [Hz]... adhézna tiaž lokomotívy G V... [Hz]... tiaž záťaže (vlaku) GTO... Gate Turn-Off (GTO tyristor tyristor vypínaný hradlom) HG... hlavný generátor HV... hnacie vozidlo i a, b, c...[a]... prúdy fáz a, b, c i αs...[a]... α-zložka statorového prúdu i βs...[a]... β-zložka statorového prúdu I m...[a]... amplitúda prúdu I N... [A]... menovitý prúd IM... impulzný menič IGBT... Insulated Gate Bipolar Transistor (Tranzistor s izolovaným hradlom) JMO... jednosmerný medziobvod JS... jednofázový striedač K OPT... [kw.t -1 ]... optimálny merný hmotný výkon L F... [mh]... filtračná indukčnosť m ALT... [kg]... hmotnosť alternátora m DM...[kg]... hmotnosť dieselového motora m ref... [N.m]... referenčný elektromagnetický moment m TM... [kg]... hmotnosť trakčného motora m vyp... [N.m]... vypočítaný elektromagnetický moment M al...[t]... adhézna hmotnosť lokomotívy M b... [N.m]... brzdný moment M bmax..[n.m]... maximálny brzdný moment M L... [t]... hmotnosť lokomotívy M V...[t]... hmotnosť záťaže (vlaku) M záb... [N.m]... záberový moment M zv... [N.m]... moment zvratu M zvg... [N.m]... moment zvratu asynchrónneho generátora M zvm...[n.m]... moment zvratu asynchrónneho motora MK... motor kompresora n 0...[min -1 ]... otáčky naprázdno n max...[min -1 ]... maximálne otáčky n N... [min -1 ]... menovité otáčky 6
8 n S...[min -1 ]... synchrónne otáčky n TP... [min -1 ]... maximálne otáčky turbodúchadla N V... počet valcov NB... nabíjačka batérie NS... napäťový striedač p 0L... [N.kN -1 ]... merný jazdný odpor lokomotívy p 0V... [N.kN -1 ]... merný jazdný odpor vlaku p al... [N.kN -1 ]... merná urýchľujúca sila lokomotívy p av... [N.kN -1 ]... merná urýchľujúca sila vlaku p e... [MPa]... stredný efektívny tlak p max...[mpa]... maximálny tlak vo valcoch p Sred... [N.kN -1 ]... merný odpor zo stúpania P ALT...[kW]... výkon alternátora P DM...[kW]... výkon dieselového motora P EK... [kw]... optimálny výkon dieselového motora P N... [kw]... menovitý výkon P OPT... [kw]... optimálny výkon P PP... [kw]... príkon pomocných pohonov P T... [kw]... trakčný výkon P Tk... [kw]... trakčný výkon so zapnutým kúrením / klimatizáciou P TM... [kw]... výkon trakčných motorov P 1TM...[kW]... výkon jedného trakčného motora P Tmax...[kW]... maximálny trakčný výkon P Tmin... [kw]... minimálny trakčný výkon P TA...[kW]... výkon trakčného alternátora PP... pomocné pohony PS... prúdový striedač R B...[Ω]... brzdný odpor R S... [Ω]... odpor statora RS... riadiaci systém s... [%]... sklz asynchrónneho motora s red... [ ]... redukované stúpanie s zvg... [%]... sklz zvratu asynchrónneho generátora s zvm...[%]... sklz zvratu asynchrónneho motora 7
9 SM... spaľovací motor STR... striedač t C... [s]... čas vybíjania kondenzátora do záťaže T... tlmivka TA... trakčný alternátor TM... trakčný motor TRV... transformátor vykurovania TU... trakčný usmerňovač u a, b, c...[v]... napätia fáz a, b, c U 1... [V]... prvá harmonická napätia U 1N... [V]... menovitá hodnota prvej harmonickej napätia U A... [V]... hodnota napätia fázy A U A0... [V]... potenciál svorky A voči zemi U AB...[V]... združené napätie fázy A a B U B...[V]... hodnota napätia fázy B U B0... [V]... potenciál svorky B voči zemi U BC...[V]... združené napätie fázy B a C U C...[V]... hodnota napätia fázy C U C0... [V]... potenciál svorky C voči zemi U CA...[V]... združené napätie fázy C a A U d... [V]... napätie jednosmerného medziobvodu U dav... [V]... stredná hodnota usmerneného napätia medziobvodu U N... [V]... menovité napätie U s... [V]... vektor statorového napätia U TAzdr.. [V]... združené napätie trakčného alternátora U TAmaxf.. [V]... amplitúda fázového napätia trakčného alternátora U zdr... [V]... združené napätie U αs...[v]... α-zložka statorového napätia U βs... [V]... β-zložka statorového napätia USM... usmerňovač V...[km.h -1 ]... trvalá rýchlosť V max...[km.h -1 ]... maximálna rýchlosť V Z...[MPa]... zdvihový objem valcov VDM... ventilátor chladenia dieselového motora 8
10 VS... verejná sieť VTM... ventilátory chladenia trakčných motorov VUS... ventilátory chladenia usmerňovača VYK... vykurovací obvod ε... [-]... koeficient využitia adhézie η ALT... [%]... účinnosť alternátora η STR... [%]... účinnosť striedača η TA...[%]... účinnosť trakčného alternátora η TM... [%]... účinnosť trakčného motora η U... [%]... účinnosť prevodu η USM... [%]... účinnosť usmerňovača m... [N.m]... šírka hysterézy momentového regulátora λ... obmedzenie množstvom (prebytkom) vzduchu ν... [-]... optimálny rýchlostný súčiniteľ ρ... [-]... koeficient adhézneho preťaženia φ a...[n.kn -1 ]... koeficient adhézie Ψ as...[wb]... zložka vektora statorového toku fázy a Ψ bs...[wb]... zložka vektora statorového toku fázy b Ψ cs...[wb]... zložka vektora statorového toku fázy c Ψ ref... [Wb]... referenčná hodnota statorového toku Ψ S...[Wb]... vektor statorového toku Ψ αs... [Wb]... α-zložka statorového vektora toku Ψ βas... [Wb]... projekcia β-zložky statorového vektora toku do fázy a Ψ βbs... [Wb]... projekcia β-zložky statorového vektora toku do fázy b Ψ βcs... [Wb]... projekcia β-zložky statorového vektora toku do fázy c Ψ βs... [Wb]... β-zložka statorového vektora toku ω max... [rad.s -1 ]... maximálna uhlová rýchlosť ω DM... [rad.s -1 ]... uhlová rýchlosť dieselového motora ω S... [rad.s -1 ]... synchrónna uhlová rýchlosť 9
11 Úvod V Slovenskej Republike je km tratí normálneho rozchodu (1435 mm), toho km elektrifikovaných [1]. To je o niečo viac ako 40%. Na zvyšných skoro 60-tich percentách tratí preto musíme použiť ako primárny zdroj energie iný ako elektrický (ak vylúčime akumulátorové hnacie vozidlá). Najčastejšie sa stretneme s dieselovým spaľovacím motorom. Tento nám umožňuje premeniť chemickú energiu nafty na mechanickú energiu. Zostáva nám otázka, ako túto mechanickú energiu preniesť na hnacie kolesá koľajového vozidla. Spaľovací motor nemôžeme použiť priamo na pohon hnacích kolies, pretože nie je možné regulovať točivý moment v takom rozsahu, ako pri trakčnom pohone treba (a nie je možné ho rozbehnúť z pokoja). Užitočný výkon dieselového motora je možné využiť len v rozsahu asi 50% - 100% menovitých otáčok. Preto musíme mechanický výkon preniesť na hnacie kolesá buď: 1. mechanickou prevodovkou a spojkou, 2. hydraulickou prevodovkou a spojkou alebo 3. elektricky. Použitie mechanickej prevodovky má svoje uplatnenie hlavne pri menších výkonoch (využívaná hlavne na cestných vozidlách). Má pomerne dobrú účinnosť, malú hmotnosť, je nenáročný na údržbu, ale jej hlavným nedostatkom je to, že je možné využiť plný výkon spaľovacieho motora iba pri niektorých konkrétnych otáčkach (porovnanie s elektrickým prenosom vidno na Obr. 1). Ďalším problémom pri použití mechanickej prevodovky pri väčších výkonoch (trakčné vozidlá s veľkou prívesnou záťažou) je, že potrebujeme rozmernú a drahú treciu spojku. Systém prenosu výkonu s hydraulickou spojkou nám umožňuje prenášať maximálny výkon prvotného motora pri všetkých rýchlostiach (podobne ako pri elektrickom prenose, ktorému sa budem venovať ďalej). Je pomerne rozšírený u koľajových vozidiel menších a stredných výkonov (cca do 1400 kw). Predstavuje len 35% hmotnosti rovnako výkonného elektrického prenosu trakčného výkonu a je asi o polovicu lacnejší. Hlavným problémom, prečo sa väčšinou používa elektrický systém prenosu trakčného výkonu, je častý vznik porúch hydraulického systému, spôsobený napr. netesnosťami spojov a poškodením hadíc, čo spôsobuje znečistenie životného prostredia [2]. 10
12 Obr. 1. Porovnanie priebehu trakčných výkonov vozidla so spaľovacím motorom A s mechanickým prenosom a 4 stupňovou prevodovkou B s elektrickým prenosom, krivka odpovedá rovnici P Tmax = F t.v pri ω max diesela C krivka odpovedá rovnici P Tmin = F t.v pri ω min diesela FS1 až FS4 priebehy ťažných síl pri jednotlivých stupňoch mech. prevodovky F ZA až F ZC priebehy síl jazdného odporu pri rôznych sklonoch trate Elektrický prenos trakčného výkonu nepredstavuje mechanickú väzbu medzi prvotným motorom a hnacími kolesami. Umožňuje plynulé využitie výkonu spaľovacieho motora pri všetkých rýchlostiach (0 V max ) vozidla, čo vidno z obr. 1 krivka B. K tomuto druhu prenosu trakčného výkonu ale potrebujeme generátor, trakčný(é) motor(y), prípadne polovodičové zariadenia (najčastejšie usmerňovače, striedače, 4 Q meniče). Systém takto nadobudne väčších rozmerov, hmotnosti a zložitosti v porovnaní s použitím prevodovky, či už mechanickej alebo hydraulickej. 11
13 Elektrický prenos trakčného výkonu sa ale nehodí pre menšie výkony (do cca 300 kw), pretože sa tu viac oplatia lacnejšie mechanické prevodovky s veľmi dobrou účinnosťou (cestné vozidlá). Podľa druhu použitého generátora (jednosmerný, striedavý) a motora (jednosmerný, striedavý) rozlišujeme tri druhy prenosu trakčného výkonu (P T ): 1. jednosmerný (DC/DC) 2. zmiešaný (AC/DC) 3. striedavý (AC/AC) Jednosmerný (DC/DC) prenos P T patrí medzi najstaršie a najjednoduchšie. Pozostáva zo spaľovacieho motora ktorý poháňa jednosmerné dynamo (spravidla umiestnené v jednej osi) a z jednosmerných trakčných motorov (najčastejšie sériových alebo cudzobudených). Riadenie výkonu je realizované zmenou výkonu prvotného motora (plný alebo dielčie výkony) a zoslabovaním budenia trakčných motorov (šuntovaním). Maximálny dosiahnuteľný výkon hnacieho vozidla s DC/DC prenosom P T je obmedzený rozmermi dynama asi do 1800 kw. Dynamo s väčším výkonom by presiahlo vozidlový profil. Zmiešaný (AC/DC) elektrický prenos P T je tvorený spaľovacím motorom, striedavým generátorom (alternátorom), usmerňovačom a jednosmernými trakčnými motormi. Jeho výhodou oproti DC/DC prenosu P T je vyšší dosiahnuteľný výkon (>2000 kw), pretože dynamo je v porovnaní s alternátorom (synchrónnym i asynchrónnym; pre trakčné účely sa ale používajú v drvivej väčšine synchrónne generátory) pri rovnakom výkone a otáčavej rýchlosti 2-3 násobne väčšie a ťažšie. Striedavé generátory sa taktiež vyznačujú vyššou účinnosťou a spoľahlivosťou, pretože nemajú komutátor, ktorý je najchúlostivejšou a najopravovanejšou časťou jednosmerných strojov. Striedavé trojfázové napätie je usmernené v trakčnom usmerňovači a napája jednosmerné trakčné motory. Nasadením synchrónneho generátora ale vzniká problém so štartovaním spaľovacieho motora. U DC/DC systémov sa na jeho roztočenie používalo jednosmerné trakčné dynamo s batériou. Tu musíme doplniť spaľovací motor štartérom (spúšťačom). Striedavý (AC/AC) prenos P T je pozostáva takisto ako AC/DC zo spaľovacieho motora, synchrónneho generátora a usmerňovača, ale namiesto jednosmerných trakčných motorov (TM) sú použité striedavé TM (najčastejšie asynchrónne s klietkou nakrátko, prípadne synchrónne). Týmto sme sa nadobro zbavili komutátorov v trakčnom reťazci, čím výrazne stúpla spoľahlivosť systému. Takisto stúpla i účinnosť a robustnosť, zmenšili sa 12
14 rozmery a hmotnosť systému, pretože AC motory majú v porovnaní s DC motormi vyšší pomer výkon/hmotnosť stroja. Asynchrónne trakčné motory sú bežne asi 2x ľahšie oproti jednosmerným trakčným motorom rovnakého výkonu. Môžeme tak dosiahnuť ešte väčší výkon hnacieho vozidla (HV). Použitie AC motorov v trakcii ale nebolo možné do 70-tych rokov 20. storočia, pretože neboli vyvinuté tak výkonné polovodičové prvky. Tie totiž umožňujú stavbu zdroja s regulovateľnou frekvenciou, ktorý je nevyhnutný pre hospodárnu reguláciu striedavého pohonu. Pri výkonoch používaných v trakcii je totiž odporová regulácia veľmi nehospodárna. Rozmery a hmotnosti trakčných meničov sa od počiatku používania značne zredukovali. Kým striedače prvých DE AC/AC rušňov v 70. rokoch obsahovali 96 tyristorov a 48 diód, rušeň v 80. rokoch obsahoval už len 24 tyristorov a 12 diód. Nasadením GTO tyristorov v roku 1987 znamenalo, že striedač obsahoval 6 GTO a 12 diód. Všeobecne možno konštatovať, že potreba polovodičov na DE rušeň rovnakého výkonu sa od 70-tych rokov zredukovala na cca 8% [3]. Tieto striedače umožňujú hospodárny rozjazd pri maximálnom momente TM a využitie konštantného trakčného výkonu v celom regulačnom rozsahu rýchlostí HV. Daňou za to je ale oveľa väčšia zložitosť a nákladnosť systému. 13

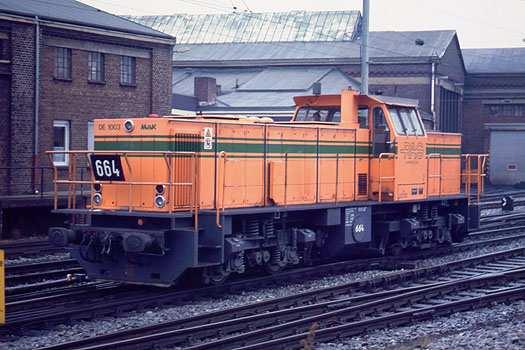

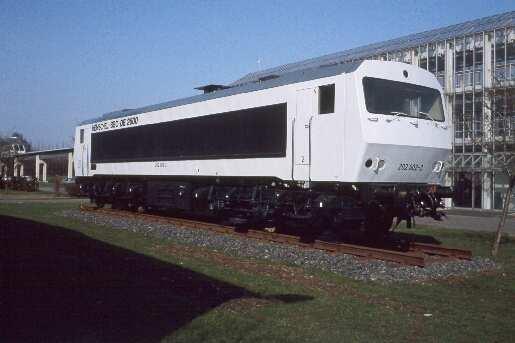

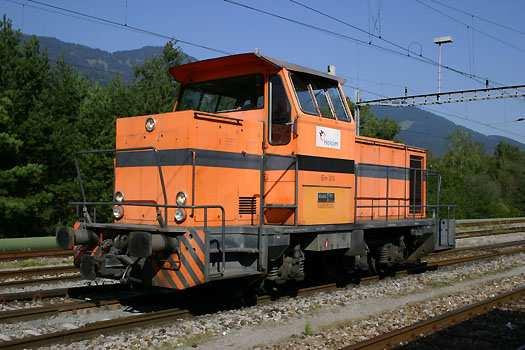

15 1 Súčasný stav striedavého prenosu trakčného výkonu u vozidiel nezávislej trakcie V roku 1971 spoločnosť Henschel - BBC predstavila verejnosti prvú DE lokomotívu so striedavým prenosom trakčného výkonu v Európe. Niesla označenie DE 2500 (Obr. 1.1) a vyrobené boli 4 aj 6-nápravové verzie. Jej výkon bol 1840 kw pre obe verzie. V striedačoch boli použité obyčajné tyristory. Obr Rušeň DE 2500 Podrobnejší prehľad parametrov tohto rušňa i ostatných HV uvedených nižšie nájdete v Tab.1.1 na strane 12. Vybral som 10 zaujímavých rušňov a dve motorové jednotky. Počty vyrobených kusov niektorých typov môžu byť vyššie. V roku 1980 vyrobila firma Siemens AG lokomotívu pre ťažký posun DE 500 (Obr. 1.2). V striedači už boli tento krát použité GTO tyristory. Vyznačovala sa vysokou ťažnou silou pri nízkych rýchlostiach a výbornou účinnosťou. Obr Rušeň DE

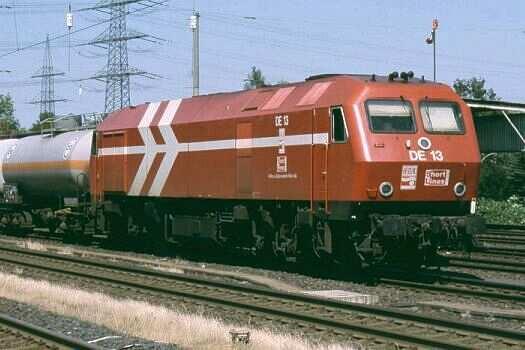

16 Ďalšou lokomotívou, ktorú by som rád spomenul bola F 69 PHAC (Obr. 2.3) od firiem EMD a Siemens. Bola to prvá DE lokomotíva s AC/AC prenosom trakčného výkonu v USA. Vyrobené boli len 2 kusy a slúžili hlavne na testovanie nového typu prenosu. Maximálna rýchlosť tohto typu je 177 km/h. Obr Lokomotíva F 69 PHAC V rokoch vyrobila firma BBC 4 kusy rušňov DE 1003 (Obr. 2.4). Boli určené na ťahanie vlakov s uhlím. Každý rušeň mal 2 spaľovacie motory, čo je vzhľadom na úspory pohonných hmôt veľmi výhodné pre tento typ vlaku. Ak šiel vlak prázdny, využíval iba jeden spaľovací motor a druhý bol vypnutý. Ak bol vlak naložený, využívané boli oba spaľovacie motory. Týmto riešením je možné ušetriť až 30% energií v porovnaní s jednomotorovou verziou. Obr Rušeň DE

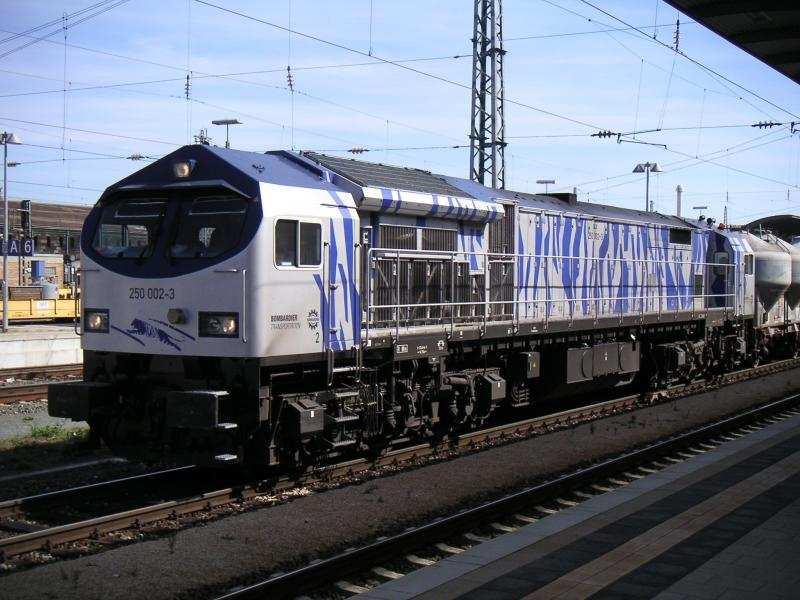

17 Ďalší rušeň uvedený v tabuľke je univerzálny rušeň pre nákladné, osobné a hlavne rýchlikové vlaky DE 1024 (resp. BR 240) určený pre Deutche Bahne (Obr. 2.5). Vyrobila ho firma ABB. Má šesť hnacích náprav, dva striedače napájajú dve skupiny trakčných motorov (3 a 3). Menovitý výkon dieselového motora je 2650 kw, z toho pre trakciu možno použiť 2450 kw. Maximálna rýchlosť je 160 km/h. Obr Rušeň DE 1024 Najviac vyrobených kusov DE lokomotív so striedavým prenosom výkonu prináleží americkej lokomotíve pre ťažkú nákladnú dopravu SD 70 MAC (Obr. 2.6), ktorá vznikla spoluprácou firiem EMD a Siemens. Už prvotnou objednávkou 350 kusov pre U.S. Railroad Company Burlington Northern sa zaradila do histórie ako jedna z najväčších objednávok rušňov vôbec. Ďalšie rušne boli vyrobené pre Aljašku, Mexiko a Veľkú Britániu. Dodnes bolo vyrobených vyše 1100 kusov. Existuje viacero výkonových verzií, vyznačujú sa obrovskou ťažnou silou 780/640 kn (F tmax /F t ) a vysokou hmotnosťou (188 ton). Obr Rušeň SD 70 MAC 16

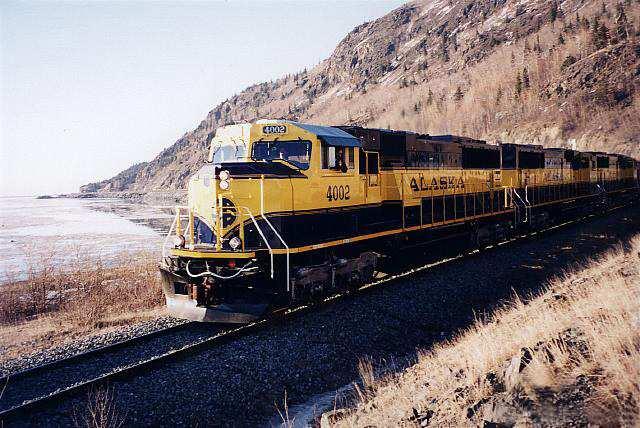

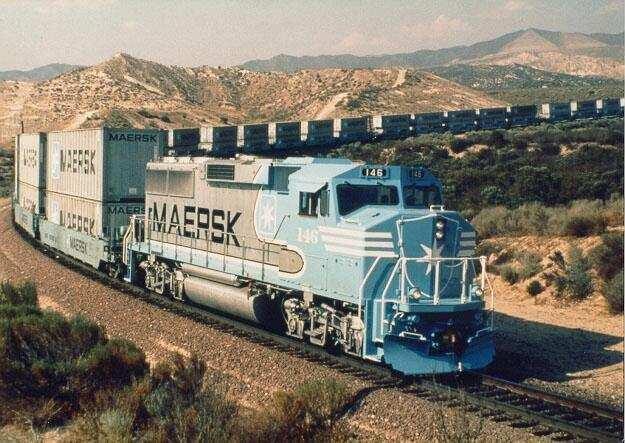

18 Mladším bratom SD 70 MAC je SD 90 MAC (Obr. 2.7). Vyznačuje sa ešte vyššou ťažnou silou a maximálnou rýchlosťou (viď tabuľka). Taktiež bolo vyrobených niekoľko výkonových variant (3210 až 4475 kw). Použité boli striedače s GTO tyristormi a odparovacím chladením. Vyrobených bolo úctyhodných 477 kusov. Obr Rušeň SD 90 MAC Akýmsi vrcholom techniky DE rušňov s AC/AC prenosom P T možno označiť vozidlo firmy ADtranz a GE Transportation Systems postavené v Kasseli (Nemecko) v roku Nesie označenie DE AC 33C a prezývku Blue Tiger (Obr. 2.8). Vyznačuje sa vysokou modularitou celé vozidlo je poskladané z jednotlivých modulov: rámov vozidla, podvozkov, kabín, trakčných striedačov, nízkonapäťových rozvádzačov, kabeláže a potrubných systémov. Takýto systém umožňuje vytvárať rôzne varianty vozidla (úzkorozchodné/ normálne/ širokorozchodné; úzka/ široká zástavba; jedno/ dve koncové stanovištia; nápravový tlak 16/ 18/ 22 ton; výkony spaľovacieho 1640/ 2460/ 3285 kw). Obr Rušeň DE AC 33C ( Modrý tiger ) 17

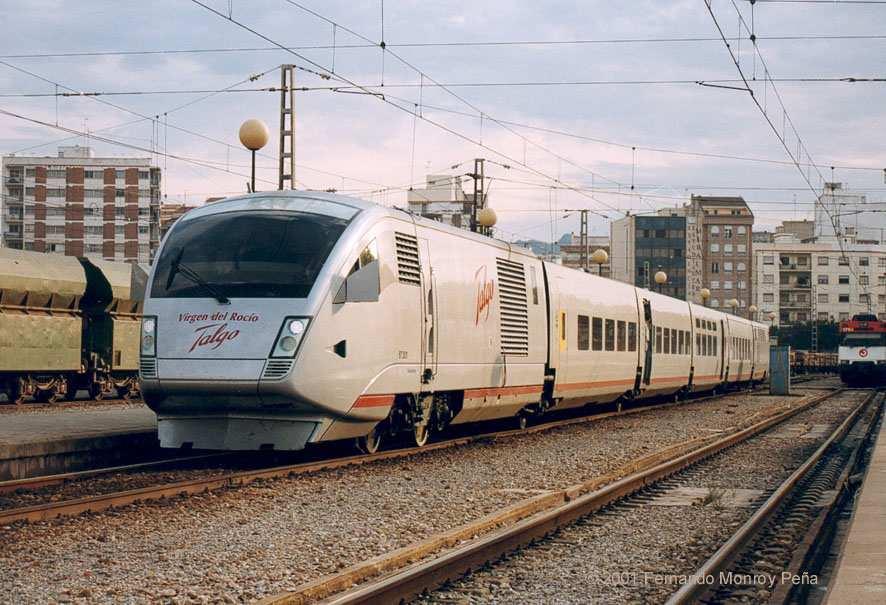

19 V roku 1999 vyrobila spoločnosť Siemens pre španielske dráhy ultraľahkú motorovú jednotku Talgo BT (Obr. 2.9). Vyznačovala sa možnosťou automatickej zmeny rozchodu z 1435 na 1668 mm a naopak a naklápacou konštrukciou. Dosahuje rýchlosti 220 km/h, no pri testovaní s ňou dosiahli rýchlosť až 254 km/h, čím si drží rekord medzi DE vozidlami. Je schopná vyvinúť zrýchlenie 1,5 m/s 2. Samotné hnacie vozidlo váži 44 ton, celá súprava 230 až 290 ton. Počet miest pre cestujúcich je 300 až 400. Obr Motorová jednotka Talgo BT V roku 1998 si objednala rakúska spoločnosť ÖBB (Spolkové rakúske dráhy) 70 ks DE rušňov pre univerzálne použite (nákladná i osobná doprava) s výkonom 1600 kw na obvode kolies (výkon dieselového motora je 2000 kw). Nesú označenie Rh 2016, resp. EuroRunner 20 (Obr. 2.10). Vyznačujú sa výbornou účinnosťou, vysokou spoľahlivosťou a nízkymi emisiami. Herkules je najtichší DE rušeň vo svojej triede. V súčasnosti je objednaných ďalších 80 kusov Rh Obr Rušeň Rh 2016 ( Herkules ) 18

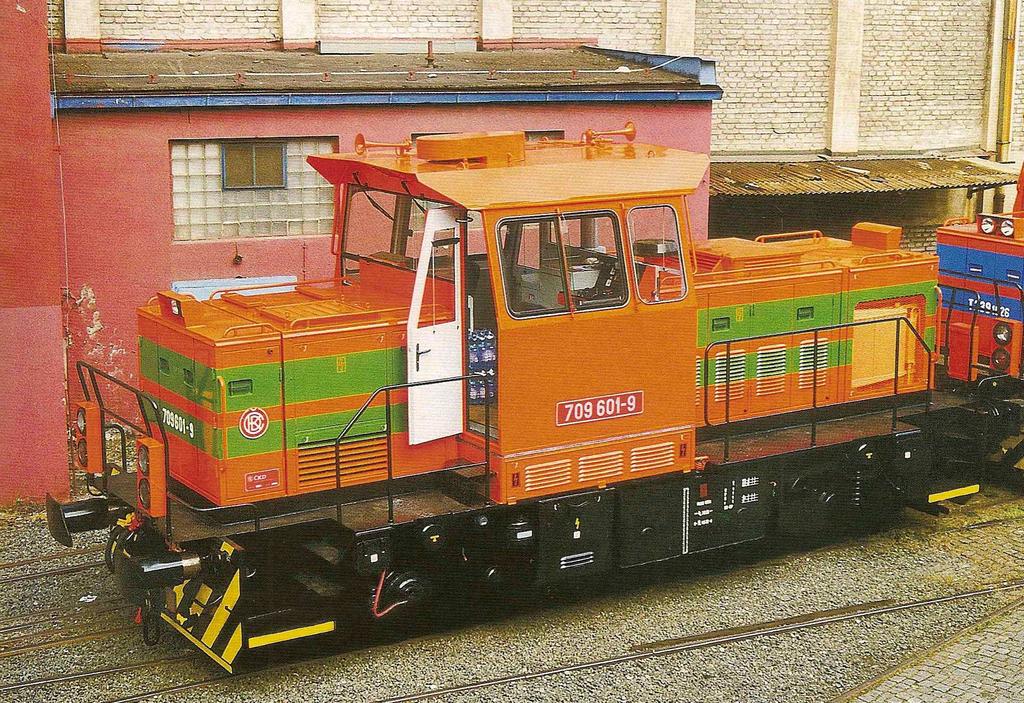

20 Potreba modernizácie DE rušňov neobišla ani České dráhy. Bolo treba vytvoriť posunovaciu lokomotívu, ktorá prakticky nepotrebuje údržbu a má vysokú účinnosť a spoľahlivosť. Lokomotíva radu (T239.2 obr. 2.11) vznikla rekonštrukciou staršej lokomotívy (T239.1) so zmiešaným AC/DC prenosom P T. Kvôli dosiahnutiu vysokej spoľahlivosti boli odstránené prvky vyžadujúce údržbu, ako sú: relé, stýkače, komutátory, zberné krúžky, klinové remene, piestový kompresor a pod. Ďalej bol rušeň obohatený o schopnosť rekuperácie (energia použitá pre pomocné pohony) a o dva individuálne riadené IGBT striedače. Obr Rušeň Jediným DE vozidlom s AC/AC prenosom trakčného výkonu jazdiacim na Slovensku je motorová jednotka radu 840 (GTW 2/6 Obr. 2.12). Vznikla v spolupráci konzorcia GTW Vysoké Tatry, ktoré tvorili tieto tri firmy: Stadler (výroba hnacích modulov a podvozkov), Bombardier (elektrická výzbroj a riadiaci systém) a ŽOS Vrútky (výroba čelných modulov a konečná montáž). Vznikli kvôli potrebe nahradiť prestarnuté motorové jednotky radov 830, 850 a 851 pre regionálnu a prímestskú dopravu. Pôvodným zámerom bolo nakúpiť 70 kusov týchto jednotiek, neskôr už len 35 kusov, až nakoniec celá akcia skončila škandálom, vedúcim k odvolaniu ministra dopravy, pôšt a telekomunikácií a nákupu iba šiestich jednotiek 840. Tieto jednotky premávajú od roku 2004 na regionálnych tratiach v okolí Zvolena. Ak je potrebné zvýšiť prepravnú kapacitu vlaku, môžu sa spojiť dve jednotky radu 840, pričom riadiaci systém Mitrac umožňuje riadenie oboch jednotiek z jedného stanoviska. Motorová jednotka obsahuje 110 miest na sedenie (z toho 16 sklopných) a 119 miest na státie. Skladá sa z dvoch čelných častí určených pre cestujúcich a rušňovodiča a stredovej časti hnacieho modulu, kde je umiestnený spaľovací motor s trakčným generátorom, nádrž 19
21 na naftu, kompresor + elektromotor, hlavný zásobník vzduchu, batérie, trakčný menič, ventilátory a pod. Brzdové odporníky sú umiestnené na strechách postranných (čelných) modulov a využívajú prirodzené prúdenie vzduchu pri jazde. Spaľovací motor je značky MTU, 12-válcový s výkonom 550 kw. Synchrónny generátor je trojfázový, bezkartáčový, so zabudovaným budičom a výkonom 530 kw. Použité sú dva trakčné motory, sú asynchrónne s kotvou nakrátko a menovitým výkonom 262 kw. Trakčný menič je napäťového typu s použitím IGBT prvkov. Jeho menovitý výkon je 550 kw, výstupné menovité napätie 1170 V a frekvencia 0 až 270 Hz. Samozrejmosťou je použitie elektrodynamickej brzdy (prevádzková brzda riadená mikroprocesorom). Okrem nej sú použité aj: elektro-pneumatická kotúčová brzda (zastavovacia) a pružinová brzda (parkovacia). Obr Motorová jednotka radu 840 Informácie o DE vozidlách som čerpal z literatúry [3], [4], [5], [6] a [7]. 20
22 Tab. 1.1 Prehľad parametrov vybraných dieselelektrických vozidiel s AC/AC prenosom trakčného výkonu Typ rušňa DE 2500 DE 500 Výrobca Výkon diesel. Motora [kw] Usporiadanie náprav Henschel - BBC Siemens F 69 PHAC EMD + Siemens DE 1003 DE 1024 BBC ABB SD 70 MAC EMD + Siemens SD 90 MAC EMD + Siemens DE AC 33C Adtranz + GE Trans. Talgo BT Rh 2016 (ER 20) DE 1435 (709.6) Siemens Siemens ČKD GTW 2/6 (840) Stadler + Bombardier x / / Bo'Bo' / Co'Co' Bo Bo'Bo' Bo'Bo' Co'Co' Co'Co' Co'Co' Co'Co' B' Bo'Bo' Bo 2' + B'o + 2' Rozchod [mm] 1435 / / / Maximálna ťažná sila [kn] Trvalá ťažná sila [kn] Maximálna rýchlosť [km/h] / / / / Hmotnosť [t] 78 / ( ) Rok výroby Počet kusov >1097 >477 >60 2 >
23 2 Návrh požiadaviek na jednotlivé komponenty striedavého prenosu trakčného výkonu Principiálna schéma usporiadania systému pre striedavý elektrický prenos výkonu je na obrázku 2.1. Schéma v sebe zahŕňa aj pomocné pohony, obvod vykurovania a EDB. Dieselový motor DM poháňa alternátor ALT. ALT vyrába 3-fázové striedavé napätie, ktoré sa usmerní v usmerňovači USM a pokračuje do jednosmerného medziobvodu JMO. V ňom sa nachádza filtračná indukčnosť L F a filtračná kapacita C F potrebná pre vyhladenie napätia pre štyri napäťové striedače STR. Z každého napäťového striedača je individuálne napájaný trojfázový asynchrónny trakčný motor ATM. Môže byť použitý i menší počet striedačov, keď by každý napájal skupinu ATM. Paralelne s filtračným kondenzátorom C F je v JMO zapojený brzdný odporník R B s impulzným meničom, ktorý mení efektívnu hodnotu R B pri EDB. ATM ATM US ST ST ST ST ATM ATM Obr Principiálna schéma AC/AC prenosu trakčného výkonu Tento systém premeny striedavého prúdu (napätia) z alternátora cez JMO a striedač do trakčných motorov sa nazýva nepriamy. Existuje i priamy systém premeny, kedy je frekvencia striedavých veličín menená pomocou cyklokonvertora (obalového meniča) a nie je potreba vytvárať jednosmerný 22
24 medziobvod. K dosiahnutiu kvázisínusovej krivky výstupného napätia ale musí byť dodržaná podmienka, že vstupné striedavé napätie musí mať niekoľkonásobne vyššiu frekvenciu ako výstupné napätie cyklokonvertora [4]. Asynchrónne motory ale chceme využívať na vyšších frekvenciách (až do 200 Hz), aby mohli mať menšie rozmery. Na to, aby alternátor vyrábal napätie niekoľkokrát vyššej frekvencie (napr Hz), musel by mať asi 24 až 32 pólov, čo vedie ku konštrukcii stroja veľkého priemeru a malej dĺžky železa, čím by sa stal nevhodným k použitiu na vstavanie do skrine lokomotívy. Uvažujeme pritom, že spaľovací dieselový motor vyššieho výkonu (1500 kw a viac) má maximálne otáčky min -1. Ďalšou možnosťou ako dosiahnuť vyššiu frekvenciu výstupného napätia alternátora, je použiť namiesto spaľovacieho motora plynovú turbínu. Plynové turbíny bežne dosahujú otáčok min -1. Potom by vychádzala frekvencia výstupného napätia štvorpólového synchrónneho alternátora 600 až 1200 Hz. Takto je striedavý prenos trakčného výkonu riešiteľný s cyklokonvertorom v celom rozsahu pracovných otáčok prvotného motora i jazdných rýchlostí vozidla. Týmto spôsobom bol napr. riešený turboelektrický pohon mestského a diaľkového autobusa (300 kw) v bývalom ZSSR, s el. strojmi vyvinutými vo VÚES Brno a cyklokonvertorom v EVPÚ Nová Dubnica v rokoch Nevýhodou plynovej turbíny bol veľký hluk. Frekvenčne a napäťovo regulovaný výstup cyklokonvertora však vyžaduje vyhladenie základnej harmonickej, aby v TM nevznikali prídavné straty a parazitné momenty. Zhrnutím sa dá povedať, že v cyklokonvertore možno dosiahnuť určité úspory vo výkonovej elektronike, ale za cenu pomerne zložitých problémov v stavbe alternátora na vyššiu frekvenciu, v riadiacej elektronike a vo filtrácii výstupného striedavého napätia regulovaného závisle na frekvencii. Veľkosť napätia v JMO (Obr. 2.1) môžeme riadiť zmenou budenia trakčného alternátora alebo zmenou otáčavej rýchlosti DM (a tým vlastne i alternátora). Oproti riadiacemu systému (RS) u jednosmerného alebo zmiešaného prenosu trakčného výkonu je RS pre striedavý prenos oveľa zložitejší, pretože musí navyše riadiť jednotlivé statické výkonové meniče (striedače, prípadne riadené usmerňovača). Na druhej strane to má však veľkú výhodu, pretože to dovoľuje dokonalejšie riadenie HV. Môžeme napríklad eliminovať sklz náprav vhodným rozdelením momentov ATM pri rozdielnom zaťažení náprav pri rozjazde (lepšie využitie adhézie). 23

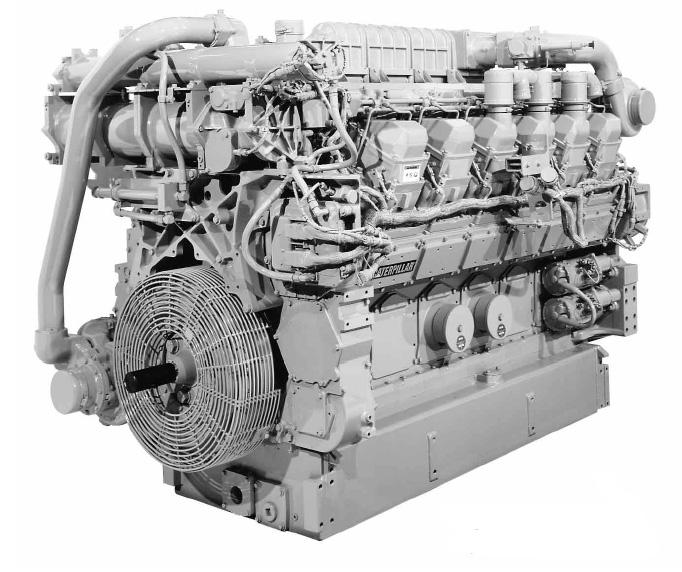

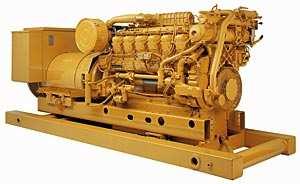

25 2.1 Spaľovací motor Ako prvotný motor sa pri trakčných aplikáciách a u samohybných HV veľkých výkonov (rušne, lode, dumpery) používa dieselový (naftový) motor, pretože je hospodárnejší ako benzínový (zážihový). Pre porovnanie: zážihový motor dokáže vyrobiť z jedného litra benzínu cca 3 kwh mechanickej energie a dieselový motor z litra nafty 4 kwh mechanickej energie [2]. Úlohou DM je premeniť chemickú energiu paliva (nafty) na mechanickú energiu. Tá sa získa spaľovaním paliva zmiešaného so vzduchom vo valcoch motora. Do valcov sa nasáva (prípadne vháňa) vzduch, ktorý sa pri kompresii zohreje na takú teplotu, ktorá zapáli vo vhodnom okamihu vstrieknuté palivo. Veľkosť DM podobne ako u elektrických strojov závisí aj od otáčavej rýchlosti. Pomalobežné DM sú väčšie a ťažšie, ale majú dlhú životnosť. Vysokootáčkové DM sú zasa (pri rovnakom výkone) menšie, ale s nižšou životnosťou. Preto volíme väčšinou kompromis strednootáčkové dieselové motory. Pri rozmerovo malých rušňoch (posunovacie rušne pre priemyselné využitie alebo ľahké motorové jednotky) sa z dôvodu úspory miesta a hmotnosti volia vyššie otáčky dieselového motora ( min -1 ). Podobne je to s dvojtaktnými a štvortaktnými DM: dvojtaktné sú menšie, ale menej hospodárne (palivo sa dodáva pri každej otáčke). Štvortaktné vychádzajú pri tom istom výkone väčšie, ale sú hospodárnejšie (palivo sa dodáva pri každej druhej otáčke) a ekologickejšie (dokonalejšie spaľovanie). Takže volíme najčastejšie štvortaktné strednootáčkové dieselové motory. Výkon DM závisí okrem otáčavej rýchlosti i od zdvihového objemu a od stredného efektívneho tlaku, ktorý ovplyvňuje množstvo paliva [28]. Od množstva paliva taktiež závisí moment DM. K dodanému palivu je ale potrebné primiešať dostatočné množstvo vzduchu, potrebného k jeho spáleniu. V skutočnosti musí byť vzduchu prebytok a preto sa vzduch do motora nesaje, ale vháňa turbodúchadlom. Tomuto systému sa hovorí preplňovanie. Stredný efektívny tlak a tým aj moment DM sa tak zvýši 1,5 až 2 krát. Riadiacou veličinou je teda množstvo paliva, ktoré regulujeme pomocou palivovej páky so servopohonom. Otáčavú rýchlosť nastavujeme podľa záťaže a je obmedzená: najnižšími prevádzkovými otáčkami voľnobežnými otáčkami a najvyššími prevádzkovými otáčkami menovitou otáčavou rýchlosťou. Voľnobežné otáčky sú také, pri ktorých stačí moment DM (privádzané palivo) práve na krytie strát v DM a zaistí ešte jeho plynulý chod. 24
26 Pomer otáčok naprázdno n 0 a maximálnych (menovitých) otáčok n max DM býva okolo 1 : 2,2 3,2. Ďalšie prevádzkové obmedzenia súvisia predovšetkým s teplotou resp. chladením a s mazaním. Výkon 4-taktného spaľovacieho motora je daný vzťahom: P DM 1 =. VZ. pe. ωdm [W; 1, m 3, Pa, rad/s] 4π kde: V Z...zdvihový objem p e...stredný efektívny tlak ω DM...otáčavá rýchlosť DM Pri návrhu DE vozidla vyberáme z dieselových motorov, ktoré výrobcovia ponúkajú v určitých výkonových radoch. Vývoj alebo prestavba DM je veľmi finančne a časovo náročná, preto sa rad typových výkonov DM obyčajne odvodzuje od určitého realizovaného objemu a typu valca. Jednotlivé výkonnostné stupne sa potom určujú združením niekoľkých valcov. Najčastejšie sa stretneme s 8, 12 a 16 valcovým prevedením DM s usporiadaním valcov do V pod uhlom 90. V tabuľke 2.1 sú niektoré údaje o DM od firmy Caterpillar. Motor typu 3512B je v trakcii veľmi často používaný. Je možné ho zaťažovať až na 1500 kw. Tab. 2.1 Porovnanie vybraných výkonových radov DM od firmy Caterpillar Typ motora Počet valcov Výkon [kw] n max / n 0 Hmotnosť [kg] 3508B / B / B / Pri určovaní potrebného výkonu DM musíme okrem výkonu pre trakčné účely uvažovať i s výkonom pre pomocné potreby (P PP = 8 10 % P DM ). Vyberáme najbližší vyšší výkon DM z daného typového radu. Na základe toho sa potom dimenzuje elektrický výkon zariadení na prenos trakčného výkonu. Pri riadení DM vychádzame z tzv. vajíčkového diagramu (Obr. 2.2), ktorý udáva závislosť stredného efektívneho tlaku p e na otáčkach motora. Nulovému momentu zodpovedá množstvo paliva pri voľnobehu. Čiary stáleho výkonu sú teda rovnoosé hyperboly. Do charakteristiky sa zakresľujú čiary, ktoré znázorňujú stále merné spotreby paliva v g/kwh (sústava oválov) a čiary obmedzení prevádzkových režimov. 25
27 Obr Charakteristika spaľovacieho motora (vajíčkový diagram) Jednotlivé obmedzenia predstavujú: λ obmedzenie množstvom (prebytkom) vzduchu, pump. medza pumpovacia medza turbodúchadla, p max zodpovedá maximálnemu tlaku vo valcoch, n TP maximálnym otáčkam turbodúchadla a čiarkovaná čiara medzi dymivosti. Z vajíčkového diagramu si pospájaním bodov s najnižšou spotrebou pre jednotlivé výkony zostavíme tzv. optimalizačnú charakteristiku (Obr. 2.3), ktorá priradzuje ku každému výkonu DM otáčky s najmenšou spotrebou. Pri riadení DM a elektrického generátora automatika priraďuje k požadovanému výkonu DM otáčky podľa optimalizačnej závislosti výkonu P EK = f(n). Pri AC/AC (i AC/DC) prenose trakčného výkonu musí byť DM doplnený o spúšťač, ktorý ho rozbehne, pretože synchrónny stroj nemá schopnosť roztočiť sa z kľudu (má nulový záberový moment). Pri DC/DC prenose sa na tento účel používa trakčné dynamo s batériou. Na obr. 2.4 a 2.5 sú ukážky moderných DM od firiem Caterpillar a MTU. 26
28 Obr Optimalizačné charakteristiky najvýhodnejšieho prevádzkového výkonu P priebeh kritickej medze zvládnuteľného výkonu pri plynulej práci DM Obr Caterpillar 3512B Obr MTU Serie
29 2.2 Trakčný alternátor Hlavnou úlohou generátora je premieňať mechanickú energiu z DM na elektrickú energiu. Trakčný alternátor (TA) je spojený so spaľovacím motorom, ktorý ho roztáča. Často tvorí DM s TA kompaktný celok, ukážka je na Obr Na trakčné účely sa používa zatiaľ hlavne synchrónny alternátor. Dôvodom, prečo sa pre trakčné účely nepoužíva asynchrónny generátor, je vyššia cena impulzného meniča potrebného na jeho reguláciu. Platí to hlavne pre stredné a veľké výkony prvotného motora (>1000 kw). Navyše spínacia frekvencia meničov takéhoto výkonu je pomerne nízka. Stretneme sa s ním skôr pri napájaní pomocných pohonov. Chladenie alternátora je väčšinou vlastné (ventilátor na rotore). Synchrónny generátor môže byť: s vinutým rotorom s permanentnými magnetmi v bezkefovom vyhotovení Obr Zeppelin CAT Power Module 3512B Synchrónny generátor s vinutým rotorom sa v trakcii často používa v spojení so statickým meničom budenia. Z hľadiska dynamiky je to najlepší spôsob pre reguláciu budenia TA. TA s permanentnými magnetmi má výbornú účinnosť, ale je veľmi drahý kvôli materiálom použitým v magnetoch. S ohľadom na cenu je ho možné použiť len do určitých výkonov (asi do 200 kw). TA v bezkefovom vyhotovení je v trakcii používaný najčastejšie, pretože nemá komutátor ani krúžky, čo značne zvyšuje jeho spoľahlivosť. Na rotore je umiestnený rotačný menič (usmerňovač). Principiálna schéma takéhoto typu alternátora je uvedená na Obr Dynamika riadenia je však horšia v porovnaní s alternátorom so statickým meničom budenia. Stator bezkefového alternátora obsahuje budiace cievky budiča a zároveň rozložené trojfázové vinutie samotného generátora. Na hriadeli spolu s rotorom hlavného generátora je 28
30 umiestnený budič, ktorý je tvorený zase trojfázovým synchrónnym generátorom, ale opačnej konštrukcie t.j. budenie budiča je umiestnené v statore stroja a rozložené trojfázové vinutie je na rotore stroja a napája cez usmerňovač budiace vinutie hlavného generátora. Takéto usporiadanie stroja sa väčšinou dodáva priamo s vbudovaným regulátorom, ktorý je umiestnený na svorkovnici stroja. Tento regulátor je nastavený tak, aby na výstupných svorkách generátora udržal menovité napätie a to i pri poklese otáčok na 2/3 nominálnych otáčok. Generátory tohto typu sa vyrábajú i optimalizované pre elektrickú trakciu a dajú sa zakúpiť spolu so spaľovacím motorom [29]. Obr Usporiadanie bezkefového synchrónneho generátora Synchrónne generátory pre trakciu mávajú 4 12 pólov (obyčajne však 10 12, aby bolo možné dosiahnuť vyššiu frekvenciu trojfázového napätia). Používa sa konštrukcia s vyniknutými pólmi. Vzhľadom na spoluprácu s usmerňovačom je statorové vinutie zapojené vždy do hviezdy. Veľkosť výstupného napätia TA regulujeme otáčkami DM alebo zmenou budenia TA. Výkon trakčného generátora určíme podľa vzťahu: TA ( P DM P PP ) TA P = η. kde: P DM...výkon dieselového motora P PP...príkon pomocných pohonov (8 10 % P DM ) 29
31 η TA...účinnosť TA (0,94 0,96) Pri použití alternátora s dvomi statorovými vinutiami je výhodné posunúť ich vzájomne o 30 elektrických, takže výsledné pulzovanie usmerneného napätia zodpovedá 12- impulznému usmerneniu. Charakteristiky alternátora pri konštantnom budení a na rôznych otáčkových stupňoch sú na Obr Pre všetky charakteristiky je spoločný bod nakrátko, pretože ak zanedbáme činné odpory, s klesajúcimi otáčkami klesá i indukované napätie a reaktancia nakrátko. Prúd nakrátko je daný pomerom indukovaného napätia a reaktancie nakrátko. Na každom otáčkovom stupni n 1 n 5 môže dieselový motor odovzdávať iba určitý výkon, čo v diagrame U = f(i) predstavuje približne rovnoosé hyperboly P 1 P 5. Obr Charakteristiky alternátora pri konštantnom budení 2.3 Trakčný usmerňovač a vyhladzovací kondenzátor Používa sa neriadený, šesťpulzný usmerňovač v mostíkovom zapojení (Obr. 2.9). Na vyhladenie usmerneného napätia a uzavretie obvodu pre vyššie harmonické sa za usmerňovač do jednosmerného medziobvodu umiestňuje filtračný kondenzátor C F. U vozidiel nezávislej trakcie s elektrickým prenosom výkonu, pokiaľ sa trakčný prúd uzatvára len na vozidle, tlmivka nemusí byť použitá. Nebezpečie rušenia môže ale vzniknúť pri napájaní vykurovania vlaku, kde sa spätný prúd uzatvára cez koľajnice [28]. 30
32 Obr Neriadený 3-fázový mostíkový usmerňovač Stredná hodnota usmerneného napätia (ideálna) je: U dav = U TAmax f = U TAzdr = 1,3505. U π π. 3 TAzdr Pri dimenzovaní usmerňovača musíme rátať s preťažením počas rozjazdu, ktoré vyvolá 1,5 až 2-násobok strednej hodnoty prúdu diódami. Ďalej treba usmerňovač nadimenzovať na maximálne napätie alternátora (napätie naprázdno). Kvôli dostatočnej odolnosti a spoľahlivosti usmerňovača musíme brať ohľad aj na prípadný skrat. Chladenie trakčného usmerňovača je možné realizovať tak, že ho umiestnime do sacieho kanála chladiaceho vzduchu generátora. Ten sa otáča len jedným smerom a preto je možné dosiahnuť dobrej účinnosti ventilátora vhodným zakrivením lopatiek [30]. Usmernené napätie v JMO má určité zvlnenie (Obr. 2.10), čiže na jednosmerné napätie je nasuperponovaná striedavá zložka, ktorá obvykle nemá sínusový priebeh a obsahuje vyššie harmonické. Frekvencia výstupného napätia alternátora sa podstatne mení s napätím, takže pri vyššom napätí je aj vyššia frekvencia. A pretože je zvlnenie priamo úmerné amplitúde striedavého napätia a nepriamo úmerné frekvencii, pôsobí to priaznivo na vyhladenie usmerneného prúdu. Pre návrh filtra (v našom prípade kondenzátora) v prevažnej väčšine postačia údaje o zvlnení, ktoré je definované ako pomer efektívnej hodnoty striedavej zložky k strednej hodnote jednosmerného prúdu. 31
33 Obr Priebeh napätia a prúdu v JMO Výpočet potrebnej veľkosti filtračnej kapacity: U pp F t c 1 =. I. dt I. t C 0 c = C F. U pp U pp = U U d max d min C F = I. t U c pp U pp rešpektuje zvlnenie výstupného napätia, v praxi je U pp = (3-20)%.U dav a pre aplikácie výkonovej elektroniky je U pp < 10% U dav. t c je autonómny časový interval, t.j. čas vybíjania kondenzátora do záťaže. 2.4 Trakčný striedač Základnou funkciou striedača je vytvoriť z jednosmerného napätia striedavé. Striedač si môžeme predstaviť ako synchrónny spínač, ktorý alternatívne pripája záťaž ku kladnému a zápornému pólu jednosmerného zdroja. Spínanie jednotlivých prvkov sa synchronizuje so signálom riadiaceho oscilátora, ktorým sa nastavuje pracovná frekvencia striedača. Rozoznávame dva typy striedačov: napäťový a prúdový. Využívajú sa hlavne napäťové striedače v kombinácii s kondenzátorom v JMO (Obr. 2.11). Výhody napäťového striedača oproti prúdovému (Obr. 2.12): jednoduchší JMO využiteľný pri EDB zo spoločného JMO je možné napájať viacero striedačov (napr. pre každý trakčný motor zvlášť) nepotrebuje riadený usmerňovač 32
34 má menšie zvlnenie prúdu chod naprázdno je možný aj bez pripojenej záťaže Napäťový striedač však má v porovnaní s prúdovým aj nevýhody: zložitejšie riadenie problém ochrán je zložitejší, pretože v JMO je kondenzátor v meniči vystupujú oscilačné prúdy, ktoré spôsobujú prídavné zaťaženie polovodičových výkonových prvkov Obr AC/AC systém prenosu P T s napäťovým striedačom Obr AC/AC systém prenosu P T s prúdovým striedačom V súčasnosti sa v striedačoch používajú GTO tyristory (vypínateľné tyristory), IGBT tranzistory a najnovšie i IGCT tyristory firmy ABB. Na obrázku 2.13 je schéma napäťového striedača s IGBT prvkami. Ku každému IGBT tranzistoru je pripojená antiparalelne dióda, ktorá slúži na uzavretie obvodu pre doznievacie prúdy pri prepínaní spínacích prvkov a na usmernenie pre spätný tok energie z motora (v generátorickom režime) do JMO. Táto dióda býva štandardne obsiahnutá v puzdre IGBT prvku. 33
35 Obr Schéma napäťového striedača s IGBT prvkami Základný princíp činnosti trojfázového striedača vyplýva z Obr. 2.14, pričom predpokladáme trojfázovú záťaž zapojenú do hviezdy. Napätie jednosmerného medziobvodu je pre účely analýzy rozdelené na dve polovice s hodnotami U d /2, čím je definovaný bod nulového potenciálu. Výkonové polovodičové prvky T 1 T 6 sú spínané riadiacimi impulzmi S a, S b, S c, S a, S b, S c. Obr Schéma striedača s IGBT prvkami Stavy spínacích impulzov pre jednu periódu výstupného napätia s jednoduchým stupňovitým tvarom sú zobrazené na Obr Je zrejmé, že dvojice riadiacich impulzov pre každú vetvu striedača sú navzájom komplementárne. Uvedený predpoklad logicky vyplýva z toho, že v prípade súčastného zopnutia obidvoch prvkov v tej istej vetve striedača by prakticky nastalo skratovanie jednosmerného medziobvodu a následné zničenie striedača. 34
36 Výstupná svorka fázy A je spojená s prvkami T 1 a T 2. Po dobu zopnutia prvku T 1 je svorka A pripojená cez T 1 na kladnú svorku jednosmerného medziobvodu, takže jej potenciál U A0 je rovný + U d /2. Po dobu zopnutia prvku T 2 je svorka A pripojená cez T 2 na zápornú svorku jednosmerného medziobvodu, takže jej potenciál U A0 je v tomto prípade rovný - U d /2. Analogický princíp platí aj pre odvodenie zodpovedajúcich potenciálov zvyšných dvoch svoriek striedača B a C. Pre jednotlivé potenciály môžeme písať: U U U A0 B0 C0 1 = Sa U 2 1 = Sb U 2 1 = Sc U 2 d d d Obr Priebeh napätí trojfázového striedača 35
37 Pričom spínacie impulzy majú hodnotu +1 ak má byť príslušný prvok striedača vo vodivom stave, a hodnotu 1, ak má byť tento prvok vypnutý. Z Obr a 2.15 vyplývajú vzťahy pre výpočet združených napätí striedača: U U U AB BC CA = U = U = U A0 B0 C 0 U U U B0 C 0 A0 Združené napätia majú obdĺžnikový tvar so šírkou obdĺžnika 120 a môžu nadobúdať veľkosť ± U d, ako je vidieť z Obr Všetky tri združené napätia sú fázovo posunuté o uhol 120, takže tvoria symetrickú trojfázovú sústavu napätí. Za predpokladu symetrickej záťaže striedača je možné aplikáciou Kirchhoffových zákonov získať vzťahy pre výpočet fázových napätí: U U U A B C = = = ( U U ) AB ( U U ) BC ( U U ) CA CA AB BC Spínanie prvkov striedača podľa Obr predstavuje veľmi jednoduchý spôsob riadenia striedača, ktoré bolo zvolené pre názornosť. Pomocou striedača je možné bezkontaktne meniť zmenu smeru jazdy, čiže reverzovať. Robí sa to riadením sledu fáz (prehodením ľubovolných dvoch fáz). Štandardnou požiadavkou je i možnosť práce ATM v generátorovom režime kvôli EDB. 2.5 Elektrodynamická brzda (EDB) Elektrodynamické brzdenie na dieselových a elektrických lokomotívach má veľký význam. Pri elektrodynamickom brzdení nedochádza k žiadnemu mechanickému opotrebeniu brzdného systému, čím sa podstatne ušetrí na nákladoch spojených s výmenou brzdových zdrží a je to napokon i ekolologickejšie. Jeho jediným nedostatkom je, že pri malých rýchlostiach (5 10 km/hod) nie je možné udržať potrebnú brzdnú silu (viď Obr. 2.16). V tejto oblasti je potrebné použiť mechanickú brzdu, ktorá slúži na dobrzdenie a zastavenie hnacieho vozidla. Taktiež sa EDB nedá použiť, ako parkovacia brzda. Z bezpečnostného hľadiska musí byť každé hnacie vozidlo vybavené výkonnou mechanickou brzdou. Výhoda použitia elektrodynamickej brzdy je v tom, že ju možno použiť cca 36
38 v rozsahu od 10% až do 100% maximálnej rýchlosti vozidla. Takto je možné zmariť až 99% kinetickej energie, pretože kinetická energia je priamo úmerná kvadrátu rýchlosti. V dnešnej dobe sa na hnacích vozidlách používajú ovládače bŕzd, ktoré zabezpečujú automatický prechod medzi EDB a mechanickou brzdou na HV. Obr Dosiahnuteľný brzdný moment v závislosti na rýchlosti Pri EDB je trakčný motor v generátorickom režime. Striedač mu dodáva potrebný jalový výkon a súčasne usmerňuje a upravuje veľkosť indukovaného napätia, ktoré je cez antipatalelné diódy privádzané do JMO, kde sa nabíja filtračný kondenzátor. Po dosiahnutí určitého napätia na kondenzátore začne spínať impulzný menič, ktorý slúži pre riadenie efektívnej hodnoty brzdného odporu R B, kde sa energia vyprodukovaná brzdením marí (Obr. 2.17). Okrem marenia v brzdnom odpore sa môže táto energia využiť na napájanie pomocných pohonov (ventilátory, kompresory) alebo na napájanie vlastnej spotreby vozidla (kúrenie). Obr Pripojenie brzdového odporníka do JMO Najjednoduchší prípad funkcie EDB predstavuje prechod z ťahu do brzdy pri dostatočne vysokej a konštantnej rýchlosti. Pri tomto sa frekvencia statora znižuje a motor prechádza z ťahu cez chod naprázdno do brzdenia. Začiatok brzdenia odpovedá stavu, kedy rekuperovaná energia práve kryje straty v motore a v meniči. 37
39 Ak je JMO napájaný len brzdnou energiou, možno brzdiť požadovaným momentom len do určitej rýchlosti. Ďalej brzdná sila, moment a výkon klesajú s rýchlosťou postupne až do nuly. Pre zahájenie elektrodynamického brzdenia je potrebné v JMO udržať aspoň percent menovitého napätia. Štart EDB je potom spoľahlivé a nezávislé od rýchlosti. Dimenzovanie brzdného odporu je závislé na hodnote predpokladaného brzdného výkonu a veľkosti napätia v jednosmernom medziobvode. Materiál brzdového odporu sa vyrába z chrómových ocelí (Fechral, čo je zliatina železa, chrómu a hliníka, alebo Thermal) alebo z niklových bronzov (Tio, Nikelín). U P = R 2 U R = P 2 kde: P...potrebný brzdný výkon U...napätie v JMO R...potrebný brzdný odpor 2.6 Trakčný motor Úlohou trakčného motora je poháňať hnacie vozidlo. Najčastejšie sa používa asynchrónny motor s klietkou nakrátko. Na zníženie strát sa v rotore používa klietka z medi. Motor má jednoduchú robustnú konštrukciu a je v porovnaní s DC motormi asi dva až tri krát ľahší a menší (pre porovnanie pozri Tab. 2.2). Je veľmi spoľahlivý a nepotrebuje temer žiadnu údržbu okrem občasného premazania ložísk (každých až km). Tab. 2.2 Porovnanie hmotných výkonov asynchrónneho TM Škoda MD 4148 K/6 a DC sériových TM TE 005 a AD 4346 gt Typ motora MD 4148 K/6 TE 005 AD 4346 gt Menovitý výkon [kw] Hmotnosť [kg] Hmotný výkon [kw/kg] 0,294 0,158 0,095 Tento rozdiel hmotností nie je daný len väčšou účinnosťou ATM, ale predovšetkým tým, že striedače umožňujú pracovať ATM na vyšších frekvenciách, až do 250 Hz. Obvykle 38
40 ale maximálna frekvencia nepresahuje 200 Hz s ohľadom na rast strát v magnetickom obvode, i keď je stroj v tomto režime silno odbudený. Menovitá pracovná frekvencia ATM je približne 1/3 maximálnej frekvencie. Ďalšie zmenšenie hmotnosti a rozmerov súvisí s absenciou komutátora. Ten totiž zaberá až 1/3 axiálnej dĺžky jednosmerného motora. Obr Asynchrónny trakčný motor od firmy Siemens Na Obr je moderný asynchrónny trakčný motor firmy Siemens použitý v rušni Taurus (1016/1116). Motor má výkon cca 1700 kw. Pre rozšírenie otáčkového rozsahu sa podobne ako u DC motorov používa odbudenie a výrazne sa tu uplatňuje obmedzenie momentom zvratu. Z hľadiska motora je maximálna otáčavá rýchlosť obmedzená ložiskami a odstredivými silami, pôsobiacimi na rotor a pri vlastnej ventilácii tiež hlukom a mechanickou pevnosťou ventilátora [28]. Menšie a stredné stroje sa stavajú najčastejšie ako štvorpólové (2p=4) a veľké stroje ako šesťpólové (2p=6). Šesťpólové stroje majú nižšie jarmo a teda väčší priemer vzduchovej medzery a dutiny v rotore, ale menší počet drážok na pól a fázu (vinutie) a vyššiu potrebnú frekvenciu pre rovnaké otáčky (Tab. 2.3 hrubým sú vyznačené najčastejšie prípady). Tab. 2.3 Maximálna (synchrónna) otáčavá rýchlosť ATM pre bežné prípady f max [Hz] Menšie stroje (2p=4) 3600 ot/min ot/min ot/min. Väčšie stroje (2p=6) 2400 ot/min ot/min ot/min. Vzhľadom ku kompaktnému prevedeniu rotora a vynechanie komutátora môžu mať asynchrónne motory zhruba dvojnásobnú otáčavú rýchlosť v porovnaní s obdobnými jednosmernými motormi. Takže vyžadujú tiež dvojnásobný prevod, čo v mnohých prípadoch 39
