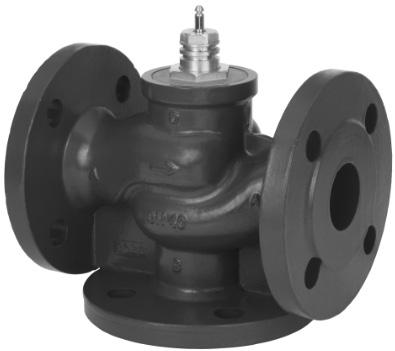

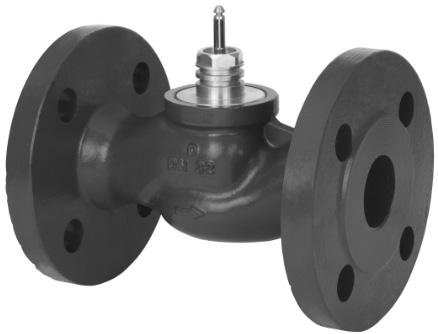

Sedežni ventili (PN 6) VL 2 prehodni ventil, prirobnični VL 3 tripotni ventil, prirobnični

Transcript

1 Tehiči list Sedeži vetili (PN 6) V 2 prehodi vetil, prirobiči V 3 tripoti vetil, prirobiči Opis V 2 V 3 Vetili V 2 i V 3 zagotavljajo kakovosto i ceovo ugodo rešitev za večio ačiov uporabe a področju dovoda vode i hlajeja. Ti vetili so predvidei za uporabo s temi pogoi vetilov: DN s pogoi AMV(E) 335, AMV(E) 435 ali AMV(E) 438 SU. S pogoom AMV(E) 25 (SU/ SD) ali AMV(E) 35 (z adapterjem 065Z0311). DN s pogoi AMV(E) 335 ali AMV(E) 435. S pogoom AMV(E) 56 (z adapterjem 065Z0312). DN 100 s pogoi AMV(E) 55 ali AMV(E) 56, AMV(E) 655, AMV(E) 658 SU/SD ali AMV(E) 659 SD. Možosti uporabe z drugimi pogoi so opisae v poglavju»dodatki«. Začilosti: Vodotesost DN Zaskoči mehaski priključek s pogooma AMV(E) 335 i AMV(E) 435 Namesko telo vetila z dvema i tremi priključki Primere za razdelile aplikacije (tripoti) Glavi podatki: DN k VS 0, m 3 /h PN 6 Temperatura: - obtoča voda/mešaica vode i do 50 % glikola: 2 ( 10 1) ) 120 C 1) pri temperaturah od 10 C do +2 C uporabite grelik droga Prirobiči priključki PN 6 Ustreza zahtevam Direktive o tlači opremi 97/23/ES Naročaje Primer: prehodi vetil, DN 15, k VS 1,6, PN 6, t max 120 C, prirobiči priključek, - 1 vetil V 2 DN 15 Nar. št.: 065Z0373 prehodi vetil V 2 15 k VS T maks Nar. št. (m 3 /h) ( o C) 0,63 065Z0371 1,0 065Z0372 1,6 065Z0373 2,5 065Z0374 4,0 065Z ,3 065Z Z Z Z Z Z Z Z3426 tripoti vetil V 3 15 k VS T maks Nar. št. (m 3 /h) ( o C) 0,63 065Z0351 1,0 065Z0352 1,6 065Z0353 2,5 065Z0354 4,0 065Z ,3 065Z Z Z Z Z Z Z Z3413 DEN-SMT/SI VD.S.F8.36 Dafoss 10/2014 1

2 Naročaje (adaljevaje) Dodatki adapterji Pogoi maks. p (barov) Nar. št AMV(E) 25, 35 4,0 065Z AMV(E) 56 2,5 065Z0312 Dodatki grelik droga Pogoi AMV(E) 335, 435 Napajaje Nar. št. Nar. št. (V/VA) grelik droga adapter AMV(E) 438 SU priložea 24/40 065Z AMV(E) 25/35 065Z AMV(E) Z AMV(E) 55, 56, 65x 24/15 065Z7020 / Servisi kompleti Tip Nar. št. Tesili komplet Z Z Z Z /50 065Z /80 065Z B1360 / Tehiči podatki Nazivi premer vredost k VS m 3 /h 0,63 1,0 1,6 2,5 4,0 6, Hod mm Regulacijsko območje 30:1 50:1 100:1 Regulacijska karakteristika OG: priključek A-AB; IN: priključek B-AB Faktor kavitacije z 0,4 Puščaje A - AB vodotesost B - AB 1,0 % vredosti k VS Nazivi tlak PN 6 0,05 % vredosti k VS Maks. zapirali tlak 1) (mešao) 4 2,5 1,0 2) bar Maks. zapirali tlak 1) (razdelilo) 1 0,6 0,3 2) Medij Obtoča voda/mešaica glikola i vode do 50 % ph medija Mi. 7, maks. 10 Temperatura medija o C 2( 10 3) ) 120 Priključki Prirobica PN 6, v skladu z EN Materiali Telo vetila Drog vetila Siva litia EN-GJ-250 (GG-25) Nerjavo jeklo Krožik vetila Medeia 4) Tesilo 1) ajvečji dovoljei difereči tlak preko vetila za celoto območje elektromotorega vetila (fukcija učikovitosti delovaja pogoa) 2) za pogoe AMV(E) 55 3) pri temperaturah od 10 C do +2 C uporabite grelik droga 4) pri velikosti DN 100 rdeča litia CuS5Z5Pb5 (Rg 5) EPDM 2 VD.S.F8.36 Dafoss 10/2014 DEN-SMT/SI

3 Temperaturo tlači diagram PN 6 delovo področje EN-GJ-250 (GG-25) Največji dovoljei delovi tlak kot fukcija temperature medija (prirobice po EN ) Karakteristika vetila og karakteristika vetila (prehodi) og/li karakteristiki vetila (tripoti) Zmogljivost Zmogljivost prehodi Hod Hod Razgradja Prede vetil zavržete, ga morate razstaviti i jegove sestave dele razdeliti v različe skupie odpadkov. DEN-SMT/SI VD.S.F8.36 Dafoss 10/2014 3

4 Vgradja AMV(E) 335/435 AMV(E) 25(SU/SD)/35/438 SU AMV(E) 55/56 AMV(E) 65x Vgradja vetila Pred vgradjo vetila morajo biti cevi čiste i brez ostružkov oziroma odrgi. Vetil vgradite v skladu s smerjo pretoka, ki je ozačea a telesu vetila. Telo vetila e sme biti izpostavljeo mehaskim obremeitvam zaradi cevi. Vetil tudi e sme biti izpostavlje vibracijam. Opomba: Čistili kos vgradite pred vetil glede a smer pretoka (a primer Dafoss FVR/FVF) AMV(E) Vetil s pogoom vgradite samo v vodoravem ali avzgor obrjeem položaju. Vetila e smete motirati s pogoom v avzdol obrjei legi. FVR/FVF V Mešaje Slika 1: Mešala ali delila priključitev Delitev Slika 3: Mešali vetil, ki se uporablja v delili aplikaciji Slika 2: Mešali vetil, ki se uporablja v mešali aplikaciji Slika 4: Delili vetil v delili aplikaciji Mešala ali delila priključitev Tripoti vetil lahko uporabljate kot mešali ali delili vetil (slika 1). Če je tripoti vetil vgraje kot mešali vetil i sta priključka A i B pri tem vhoda priključka, priključek AB pa izhode, je lahko vgraje v mešali (slika 2) ali delili aplikaciji (slika 3). Tripoti vetil je lahko vgraje kot razdelili vetil v delili aplikaciji (slika 4), kjer je priključek AB vhodi, priključka A i B pa sta izhoda. Opomba: Največja zapirala tlaka za mešalo i delilo vgradjo ista eaka. Prosimo, oglejte si vredosti, avedee v poglavju»tehiči opisi«. 4 VD.S.F8.36 Dafoss 10/2014 DEN-SMT/SI

5 Dimezioiraje Pretok (tekočia s specifičo težo 1) l/s m 3 /h Δpmax Padec tlaka v kpa (100 kpa = 1bar = ~ 10 m H 2O) Primer Podatki za dimezioiraje: Pretok: 6 m 3 /h Sistemski padec tlaka: 55 kpa Na levem delu omograma poiščite vodoravo črto, ki predstavlja pretok 6 m 3 /h (črta A-A). Avtoriteta vetila je podaa z eačbo: p Avtoriteta valja, a 1 p 1 p 2 Pri čemer je: Δp 1 = padec tlaka pri popoloma odprtem vetilu Δp 2 = padec tlaka a preostaku kroga pri popoloma odprtem vetilu Ideali vetil bi imel padec tlaka eak padcu tlaka v preostalem delu sistema (t.j. avtoriteto 0,5): če je: Δp 1 = Δp 2 p a 1 0,5 2 p1 V ašem primeru bi imel vetil avtoriteto 0,5 pri padcu tlaka 55 kpa i daem pretoku (točka B). Presečišče črte A-A i vertikale črte iz točke B pade v področje med dvema diagoalima črtama, kar pomei, da i a razpolago idealega vetila. V presečiščih črte A-A z diagoalimi črtami lahko odčitate padce tlakov prek realih (i e idealih) vetilov. V ašem primeru bi imel vetil z vredostjo k VS 6,3 padec tlaka 90,7 kpa (točka C): 9 0, 7 avtoriteta vetila je tako 0, ,7 55 Drugi ajvečji vetil z vredostjo k VS 10 bi imel padec tlaka 36 kpa (točka D): 36 avtoriteta vetila je tako 0, V splošem bi v aplikacijah s tripotim mešalim vetilom izbrali majši vetil (kar ima za posledico avtoriteto vetila večjo od 0,5 i tako izboljšao zmožost regulacije). Vedar to po drugi strai pomei poveča skupe padec tlaka, kar je potrebo preveriti s projektatom celotega sistema, predvsem v povezavi z razpoložljivo tlačo višio črpalke. Ideala avtoriteta vetilov je 0,5, priporočljivo območje izbire pa med 0,4 i 0,7. DEN-SMT/SI VD.S.F8.36 Dafoss 10/2014 5

6 Kostrukcija (može so različe kostrukcije) V 2 (DN 15 80) 1. Telo vetila 2. Vložek vetila 3. Krožik vetila 4. Drog vetila 5. Gibljiv sedež vetila (tlačo razbremeje) 6. Tesili komplet V 3 (DN 15 80) 1. Telo vetila 2. Vložek vetila 3. Krožik vetila 4. Drog vetila 5. Sedež vetila 6. Komora za tlačo razbremeitev 7. Tesili komplet V 2 DN Telo vetila 2. Vložek vetila 3. Krožik vetila 4. Drog vetila 8. Slepa prirobica V 3 DN Telo vetila 2. Vložek vetila 3. Krožik vetila 4. Drog vetila 6 VD.S.F8.36 Dafoss 10/2014 DEN-SMT/SI

7 Dimezije mi. 20,5 mi k H H H1 H H2 d2 V 2 (DN 15-80) AMV(E) 335, AMV(E) 438 SU + V 2 (DN 15-80) V 2 (DN 15-50) AMV(E) 25 (SU/SD),35 + VF 2 (DN 15-50) + adapter 065Z0311 mi. 150 H H3 AMV(E) 56 + V 2 (DN 65 80) + adapter 065Z0312 Tip V 2 H H 1 H 2 H 3 k d2 mm Masa , , , , , , , ,22 Opomba: Če uporabite grelik droga, se mera H 1 poveča za 28 mm, H 2 pa za 32 mm. (kg) DEN-SMT/SI VD.S.F8.36 Dafoss 10/2014 7

8 Dimezije (adaljevaje) mi. 20,5 mi k H H H1 H H2 d2 V 3 (DN 15 80) AMV(E) 335, AMV(E) 438 SU + V 3 (DN 15 80) V 3 (DN 15 50) AMV(E) 25 (SU/SD),35 + VF 3 (DN 15 50) + adapter 065Z0311 H H3 AMV(E) 56 + V 3 (DN 65, 80) + adapter 065Z0312 Tip V 3 H H 1 H 2 H 3 k d2 mm Masa , , , , , , , ,36 Opomba: Če uporabite grelik droga, se mera H 1 poveča za 28 mm, H 2 pa za 32 mm. (kg) 8 VD.S.F8.36 Dafoss 10/2014 DEN-SMT/SI

9 Dimezije (adaljevaje) d2 45 d2 45 mi. 150 mi. 81 H3 H1 H H3 H4 k k H V 2 (DN 100) V 3 (DN 100) AMV(E) 55, 56 + V 2, V 3 (DN 100) AMV(E) 65x + V 2, V 3 (DN 100) Tip H H1 H2 H3 k d2 mm V , V ,0 Opomba: Pri uporabi grelika droga se mera H e spremei. Masa (kg) DEN-SMT/SI VD.S.F8.36 Dafoss 10/2014 9

10 10 VD.S.F8.36 Dafoss 10/2014 DEN-SMT/SI

11 DEN-SMT/SI VD.S.F8.36 Dafoss 10/

12 Dafoss Trata d.o.o. Ul. Jo žeta Jame jubljaa Sloveija Tel.: Fax: dafoss.si@dafoss.com Dafoss e prevzema obee odgovorosti za morebite apake v katalogih, prospektih i drugi dokumetaciji. Dafoss si pridržuje pravico, da spremei svoje izdelke brez predhodega opozorila. Ta pravica se aaša tudi a že aročee izdelke, v kolikor to e spremei tehičih karakteristik izdelka. Vse prodaje zamke v tem gradivu so last jihovih podjetij. Dafoss i logotip Dafoss sta prodaji zamki Dafoss A/S. Vse pravice pridržae. 12 VD.S.F8.36 Produced by Dafoss A/S 10/2014
