Tehnički podaci Prolazni ventil za paru sa sjedištem VFS 2

Transcript

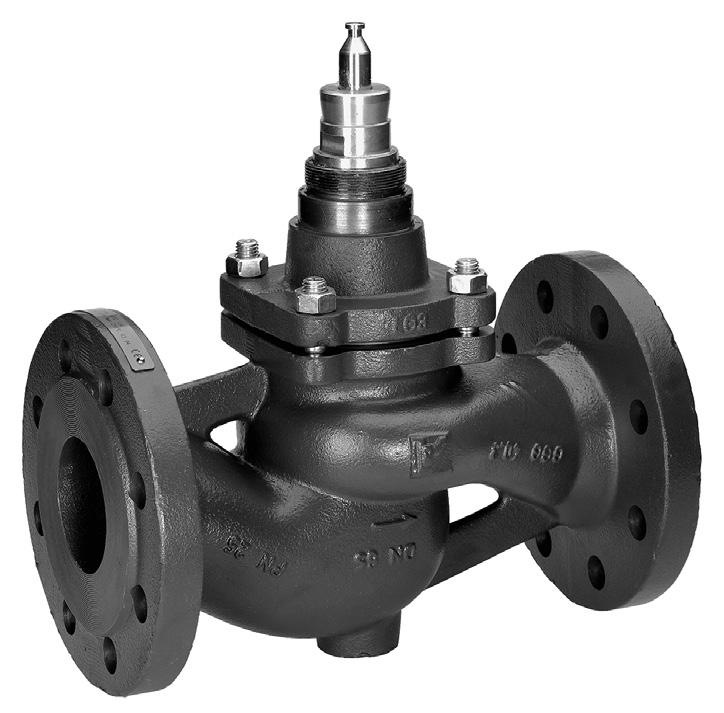

1 Tehnički podaci Ventil za paru sa sjedištem (PN 25) VFS 2 prolazni ventil, prirubnica Opis Ventili VFS 2 dio su asortimana prirubničkih ventila sa 2 priključna mjesta za aplikacije s hladnom vodom, vrućom vodom niskog, srednjeg ili visokog tlaka i parom. Ventili su konstruirani za rad sa sljedećim pogonima: DN AMV(E) 25 (SU/SD), AMV(E) 35, AMV(E) 56 (sa spojkom 065Z7551) DN AMV(E) 55, AMV(E) 56, AMV(E) 85, AMV(E) 86, AMV (E) 65x Značajke: ogaritamska karakteristika Regulacijski raspon 30:1 / 50:1 / 100:1 Prikladni za rad s parom Osnovni podaci: DN k VS 0,4-145 m 3 /h PN 25 Medij: - Cirkulacijska voda / smjesa vode i glikola do 50 % / para (maks. Δp = 6 bar): Temperatura: 2 ( 10 1) ) 200 C 1) Pri temperaturi od -10 C do +2 C upotrijebite grijač osovine ogaritamska karakteristika Prirubnički spojevi PN 25 Usklađenost s Direktivom o tlačnoj opremi 2014/68/EU. Naručivanje Primjer: Prolazni ventil, DN 15, k VS 1,6, PN 25, T max 200 C, prirubnički spoj 1 VFS 2 DN 15 ventil Kodni br.: 065B1513 Prolazni ventil VFS 2 DN 15 k VS PN T max. Kodni br. (m 3 /h) ( o C) 0,4 065B1510 0,63 065B1511 1,0 065B1512 1,6 065B1513 2,5 065B1514 4,0 065B ,3 065B B B B B B B B3400 Rezervni dijelovi komplet brtvi DN Opis Kodni br Dodatna oprema Tip Četiri PTFE prstena Brtva za plašt ventila Klizni prsten Podloška Upute Tri PFTE prstena Klizni prsten Upute Grijač osovine 24 V (AMV(E) 25, 35 i VFS 2 ventili DN 15-50) Grijač osovine 24 V (AMV(E) 55, 56 i VFS 2 ventili DN ) Grijač osovine 24 V (AMV(E) 85, 86 i VFS 2 ventili DN ) Grijač osovine 24 V AC/DC (AMV(E) 55, 56, 655, 658, 659 i VFS 2 ventili DN ) Prilagodnik AMV(E) 25 (SU/SD), AMV(E) 35 i VFS 2 ventili DN (za temperaturu medija iznad 150 C) Spojka (AMV(E) 56 i VFS 2 ventili DN 15-50) 065B B0006 Kodni br. 065B Z Z Z Z Z7551 Danfoss VD.HC

2 Tehnički podaci Nazivni promjer DN k VS vrijednost m 3 /h 0,4 0,63 1,0 1,6 2,5 4,0 6, Hod mm Raspon regulacije min. 30:1 min. 50:1 min. 100:1 Karakteristika regulacije Curenje prema normi IEC 534 logaritamska maks. 0,05 % od k VS Nazivni tlak PN 25 Medij Cirkulacijska voda / smjesa vode i glikola do 50 % / para (maks. p = 6 bar) ph medija Min. 7, maks. 10 Temperatura medija C 2 ( 10 1) ) 200 Priključci Prirubnica ISO Materijali Tijelo i plašt Duktilni lijev EN-GJS T (GGG 40.3) Stožac, sjedište i vreteno Klizna brtva 1) Pri temperaturi od -10 C +2 C upotrijebite grijač osovine. Nehrđajući čelik Zamjenjivi PTFE prsteni Duktilni lijev EN-GJS (GGG 40) Dijagram tlaka i temperature ogaritamska karakteristika ventila DN 15-50: EN-GJS T (GGG-40.3) PN 25 DN : EN-GJS (GGG-40) PN 25 Kapacitet Dvosmjerni A AB Hod Maks. tlak zatvaranja 1) i preporučeni Δp 2) DN 15 Ventil Hod (mm) Pogon AMV(E) 25 [AMV(E) 25 SU/SD] 3) AMV(E) 35 AMV(E) 55 AMV(E) 56 AMV(E) 85, 86 AMV(E) 65x Maks. tlak zatvaranja 1) (bar) 25 [22 3) ] (k VS 4,0) 25 [16 3) ] [10 3) ] [5 3) ] [2,5 3) ] [2 3) ] [0,5 3) ] , , , ,5 NAPOMENA: 1) Maks. Δp fizička je granica diferencijalnog tlaka na kojem će se ventil zatvoriti. Maks. Δp za primjene s osovinom iznosi 6 bar. 2) Preporučeni Δp temelji se na proizvodnji buke, erodiranosti čepa itd. Maks. preporučeni Δp iznosi 4 bar. Ako je maks. tlak zatvaranja manji od 4 bar, preporučeni Δp jednak je Δp zatvaranja. 3) Vrijednosti u zagradama [ ] temelje se na samo na sili pogona AMV(E) 25 SU/SD. 2 VD.HC.3.37 Danfoss

3 Montaža T max 150 C za AMV(E) 25 (SU/SD), 35 T max 200 C za ostale AMV(E) AMV(E) 25(SU/SD)/35 AMV(E) 55/56 AMV(E) 65x AMV(E) 85/86 T max = C AMV(E) 25 (SU/SD), 35 Adapter za VFS 2 DN o 5 o Hidraulični spojevi Montirajte prema smjeru protoka naznačenom na tijelu ventila. Montaža ventila Prije montaže ventila provjerite jesu li cijevi čiste i bez abrazije. Cijevi moraju biti točno poravnate s ventilom na svakom spoju kako ne bi bile izložene vibracijama. Elektromotorne regulacijske ventile montirajte s pogonom u okomitom ili vodoravnom položaju, ali ne obrnuto. Ostavite dovoljno prostora za demontažu pogona s tijela ventila radi održavanja. Ventil se ne smije montirati u eksplozivnoj atmosferi ili pri okolnoj temperaturi iznad 50 C ili ispod 2 C. Ne smije ga se izlagati mlazovima pare, vode ili kapanju tekućine. Napomena Pogon se može okrenuti za 360 u odnosu na tijelo ventila otpuštanjem učvršćenja. Zategnite ga nakon tog postupka. Odlaganje u otpad Prije odlaganja u otpad ventil se mora rastaviti, a elementi razvrstati u različite skupine materijala. Danfoss VD.HC

4 Dijagram za dimenzioniranje regulacijskog ventila za tekućine Protok tekućine specifične sile teže 1 Protok tekućine specifične sile teže različite od 1 Pad tlaka protoka kpa (100 kpa = 1 bar = ~10 m H 2 O) Specifična sila teže Primjeri: 1. Za tekućine specifične gustoće 1 (na primjer vodu) Konstrukcijski podaci: Protok: 6 m 3 /h Pad tlaka u sustavu: 55 kpa Pronađite vodoravni pravac koji predstavlja protok od of 6 m 3 /h (crta A-A). Autoritet ventila zadan je jednadžbom: Avtoritet ventila, a p 1 p p Pri čemu je: Δp1 = pad tlaka u potpuno otvorenom ventilu Δp2 = pad tlaka u ostatku kruga s potpuno otvorenim ventilom Idealan ventil dao bi pad tlaka koji je jednak padu tlaka u sustavu (tj. autoritet od 0,5): Ako je Δp 1 = Δp 2 p a 1 0,5 2 p1 U ovom primjeru autoritet bi iznosio 0,5 s ventilom koji ima pad tlaka od 55 kpa pri tom protoku (točka B). Sjecište pravca A A s okomicom iz točke B nalazi se između dviju dijagonala, što znači da nema idealno dimenzioniranog ventila. Sjecište pravca A A s dijagonalama daje pad tlaka određen stvarnim, a ne idealnim ventilima. U ovom slučaju, 1 2 ventil s k VS 6,3 dao bi pad tlaka od 90,7 kpa (točka C): 9 0,7 te je autoritet ventila = = 0,62 90, Najveći ventil, s k VS 10, dao bi pad tlaka od 36 kpa (točka D): 36 te je autoritet ventila= = 0, Općenito, odabrao bi se manji ventil (čime bi se postigao autoritet ventila veći od 0,5 i time bolja regulacija). No to bi povećalo ukupan tlak, stoga bi konstruktor sustava trebao provjeriti kompatibilnost s postojećim glavama crpki itd. Idealan autoritet iznosi 0,5, pri čemu je poželjan raspon od 0,4 do 0,7. 2. Za tekućine specifične gustoće (S.T. ) različite od 1 Konstrukcijski podaci: Protok: 6 m 3 /h tekućine, S.T. 0,9 Pad tlaka u sustavu: 10 kpa U ovom primjeru mora se zanemariti lijeva os dijagrama. Počevši od desne osi pronađite protok od 6 m 3 /h (točka E). Sjecište dijagonale iz točke E s okomicom iz S.T. = 0,9 (točka F) daje ishodište pravca efektivnog protoka G-G. Postupak se zatim nastavlja kao u 1. primjeru, tako da 10 kpa sječe G-G što bliže dijagonali od k VS 16. Sjecište pravca G-G s k VS 16 daje pad tlaka ventila od 12,7 kpa (točka H). 4 VD.HC.3.37 Danfoss

5 Dijagram za dimenzioniranje regulacijskog ventila za paru Varijanta maks. Δp u primjeni s niskotlačnom parom od 0,5 bar do 6 bar (vidi 2. stranicu) Maseni protok zasićene vodene pare (kg/h) Maseni protok pregrijane vodene pare (kg/h) Kritični pad tlaka (kpa) Pregrijanje C Temperatura zasićene pare Apsolutni tlak dolaza Kritični pad tlaka (kpa) Dimenzioniranje ventila za paru temelji se na 40 % apsolutnog tlaka pare (neposredno uzvodno od ventila) koji pada u potpuno otvorenom ventilu. U takvom stanju para se kreće točno ili približno kritičnom brzinom (oko 300 m/s) i na cijelom hodu ventila doći će do prigušenja. Ako se para kreće sporije od toga, prvi dio hoda ventila samo će povećati brzinu pare bez smanjivanja volumetrijskog protoka. Danfoss VD.HC

6 Dijagram za dimenzioniranje regulacijskog ventila za paru (nastavak) 1. Za zasićenu paru Konstrukcijski podaci: Protok: 1000 kg/h Apsolutni tlak dolaza: 5 bara (500 kpa) - slijedite crtkani pravac - Apsolutni tlak dolaza iznosi 500 kpa. 40 % od toga iznosi 200 kpa. Pronađite dijagonalu koja odgovara padu tlaka od 200 kpa (pravac A-A). Očitajte apsolutni tlak dolaza na donjoj lijevoj skali (točka B) i ucrtajte vodoravni pravac dok ne dođe do dijagonale pada tlaka (A-A) u točki C. Od te točke produžite okomicu prema gore dok ne dođe do vodoravnog pravca koji predstavlja protok pare od 1000 kg/h iz točke D. Sjecište je točka E. Najbliža dijagonala kvs iznad toga pravac je F-F s k vs of 25 (točka E ). Ako idealna veličina ventila nije dostupna, treba odabrati sljedeću najveću kako bi se osigurao konstrukcijski protok. Pad tlaka u ventilu pri tom protoku nalazi se na sjecištu pravaca 1000 kg/h s F-F (točka E ) i spuštanjem okomice, čime se dodiruje vodoravni pravac za tlak dolaza od 500 kpa (točka E ) kod dijagonale pada tlaka od 70 kpa. To je samo 14 % tlaka dolaza i kvaliteta regulacije neće biti dobra dok se ventil djelomično ne zatvori. Kao i kod svih ventila za paru, taj je kompromis potreban jer sljedeći manji ventil ne bi zadovoljio potreban protok (maksimalni protok bio bi oko 600 kg/h). Maksimalni protok za isti tlak dolaza nalazi se produživanjem okomice (C-E) kroz točku E dok ne presječe pravac F-F za k VS 25 (točka E ) i očitavanjem protoka (1700 kg/h). 2. Za pregrijanu paru Konstrukcijski podaci: Protok: 500 kg/h Apsolutni tlak dolaza: 5 bara (500 kpa) Temperatura pare: 190 C Postupak za pregrijanu paru sličan je onom za zasićenu paru, ali koristi se različita skala protoka, što neznatno povećava očitanja ovisno o stupnju pregrijanja. - slijedite točkasti pravac - Kao i prije, dijagonala pada tlaka A-A određuje se za 40 % od 500 (200 kg/h). Vodoravni pravac tlaka dolaza kroz točku B sada se produžuje nalijevo i očitava se odgovarajuća temperatura zasićene pare u točki G (150 C). Razlika temperatura zasićene i pregrijane pare iznosi 190 C C = 40 C. Protok pregrijane pare nalazi se na gornjoj desnoj skali, točka H, a dijagonala se slijedi nadolje od te točke dok ne dođe do okomice iz nagiba temperature pare (40 C) u točki J. Kao i prije, ucrta se vodoravni pravac kroz točku B do sjecišta pravca A-A u točki C, a točka u kojoj okomica iz te točke sječe vodoravni pravac iz točke J radna je točka (točka K). Taj vodoravni pravac, J-K, pravac je korigiranog protoka. Najbliža dijagonala iznad njega je za k vs 10 (točka K ). Okomica spuštena iz sjecišta J-K s pravcem 10 k vs sječe pravac pada dolaza 500 kpa (točka K ) na dijagonali pada tlaka od oko 150 kpa. To je oko 30 % tlaka dolaza, što će omogućiti razumnu kvalitetu regulacije (u usporedbi s preporučenim omjerom od 40 %). 6 VD.HC.3.37 Danfoss

7 Dimenzije min. 150 min. 100 min. 150 min. 81 H 1 H 2 H k H d n adapter 065Z7548 VFS 2 (DN 15-50) + AMV(E) 25, 35 (SU/SD) min. 118 k H 1 VFS 2 (DN 15-50) + AMV(E) 56 + Spojka 065Z7551 DN H H1 k d n Masa ventila mm (broj) (kg) d n VFS 2 (DN ) + AMV(E) 55, 56 VFS 2 (DN ) + AMV(E) 65X VFS 2 (DN ) + AMV(E) 85, 86 DN H 1 H 2 H 3 k d n Masa ventila mm (broj) (kg) Danfoss VD.HC
