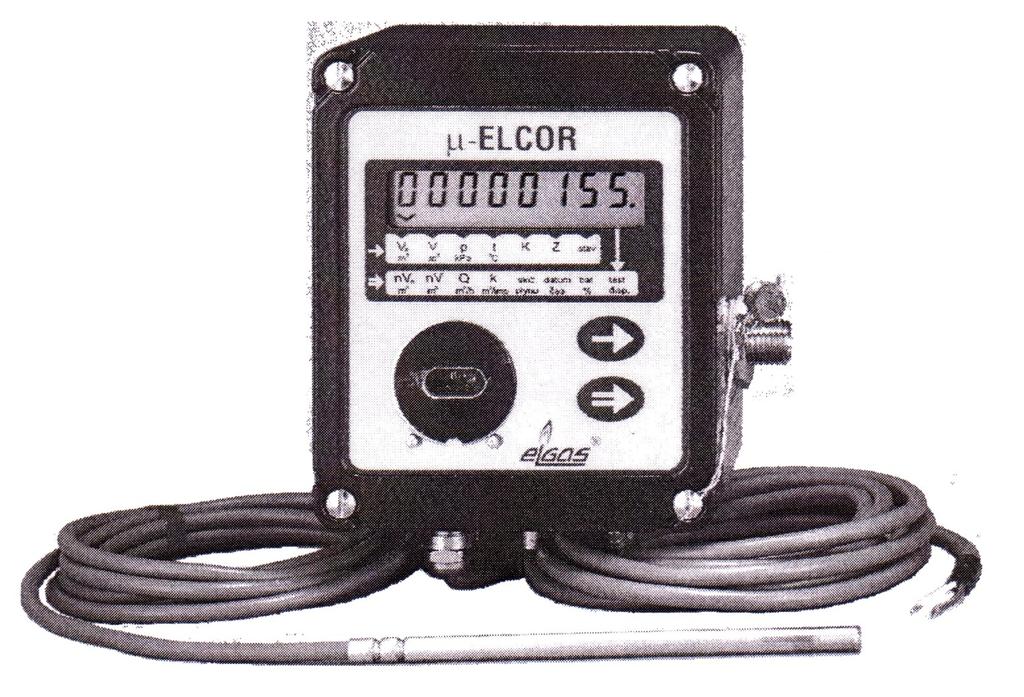

Gāzes tilpuma korektors Micro-ELCOR

Transcript

1 Gāzes tipuma korektors Micro-ELCOR Tehniskais apraksts Ekspuatācijas instrukcija Montāžas instrukcija Saīsinātais variants Caurpūdušā gāzes apjoma normāos apstākļos pārrēķina ierīce ar bateriju barošanu, ar mēneša, diennakts un stundu datu uzkrāšanu. Apstiprināta montāžai sprādziendrošā vidē.

2 Pateicamies, ka jūs izēmāt izmantot gāzes tipuma korektoru Micro-ELCOR. Runa ir par uzticamu, precīzu un stabiu ierīci. Būdams mazs pēc izmēriem tas ir praktisks un kompakts. Izstrādājot un konstruējot pārrēķina ierīci mēs darbojāmies bastoties uz minimāa patēriņa prasībām pie paša darba temperatūru diapazona. Pamata vadība ir ļoti viega, bet priekš sarežģītāka darba ir sagatavots programmnodrošinājums. Ierīce tiek piedāvāta pašā izpidījuma diapazonā. Pareizi priekš mērmāmās programmnodrošinājuma versijas komunikācijas programnodrošinājums aparātu īdzekļi ~ Ierīce tiek nepārtraukti uzabota saskaņā ar pēdējām informācijām un kientu prasībām. Ražotājs atstāj aiz sevis tiesības izmainīt kādas ierīces funkcijas bez brīdinājuma. Paskatieties, ūdzu, sadaļu Vēsture. 2

3 Saturs TEHNISKAIS APRAKSTS...6.pp. Ierīces pamatraksturojums...6.pp. Funkciju apraksts...8.pp. Gāzes saspiešanas spējas koeficienta aprēķins...9.pp. Tehniskie dati...10.pp. 2. EKSPLUATĀCIJAS INSTRUKCIJA...15.pp Iekārtas funkciju apraksts...15.pp Režīmu sēdzis...16.pp Vadība un attēojums...16.pp Spiediena un temperatūras mērīšana...19.pp Impusu ieeja...19.pp pp Izejas...20.pp Datu uzkrāšana...20.pp Mēneša arhīvs...20.pp Dienas arhīvs...21.pp Stundas arhīvs...21.pp Robežas pārsniedzošo datu arhīvs...21.pp Minimāie un maksimāie dati...22.pp Nostādnes arhīvs...22.pp Stāvokļa arhīvs...22.pp Komunikācija, datu aizsardzība...23.pp. 3. MONTĀŽAS INSTRUKCIJA...27.pp Pamata kompekts...27.pp Montāža uz caurues...28.pp Montāža uz sienas...28.pp Spiediena ieejas pievienošana...29.pp Temperatūras devēja pievienošana...29.pp Iekšējo e. pievadu pievienošana...30.pp Ieteicamie savienojumi...32.pp Sprādziendrošības nodrošināšana...33.pp Ierīces paaišana ekspuatācijā...35.pp Baterijas nomaiņa...36.pp Baterijas dzīvotspēja...36.pp. 4. SAĪSINĀTA IZMĒĢINĀŠANA...37.pp Sertifikāts...37.pp Saīsinātās izmēģināšanas veikšana...37.pp Princips...37.pp Apraksts...37.pp Ārējā apskate...37.pp Skaitītāju sākuma stāvokis...38.pp Etaonu pievienošana...38.pp Pārrēķina koeficients Ze...38.pp Ierīces īpašību uzskaite...38.pp. 3

4 Statiskā izmēģināšana...39.pp Dinamiskā izmēģināšana...39.pp Protokos...39.pp Paaišana ekspuatācijā...39.pp Skaitītāju beigu stāvokļi...40.pp Montāžas markas...40.pp Piezīme par anaogo kanāu kļūdām...40.pp Piegādes saturs...41.pp Pasūtījuma veids...41.pp LITERATŪRAS SARAKSTS...42.pp. VĒSTURE...44.pp. Pieikumi Spiediena padeves montāžas procedūra Sertifikāti pp. Zīmējumu saraksts Zīm. Nr.1. Skats uz ierīci...7.pp. Zīm. Nr.2. Impusu apstrāde...9.pp. Zīm. Nr.3. Ierīces boks shēma...15.pp. Zīm. Nr.4. Režīmu sēdža apraksts...16.pp. Zīm. Nr.5. Gāzes sastāva attēojums...17.pp. Zīm. Nr.6. Punkta stāvokis attēojums...18.pp. Zīm. Nr.7. Lieumu stāvokļa nozīme...22.pp. Zīm. Nr.8. Pamata kompekts uz montāžas pāksnes...27.pp. Zīm. Nr.9. Kompekta montāža uz vertikāās caurues...28.pp. Zīm. Nr.10.Tepmeratūras devēja montāža...29.pp. Zīm. Nr.11.Savienojumu apraksts...30.pp. Zīm. Nr.12.Ieteicamais pievienojums sprādzniennedrošā vidē...32.pp. Zīm. Nr.13. Ieteicamais pievienojums ar atdaītāja paīdzību...32.pp. Zīm. Nr.14. Ieteicamais pievienojums sprādziendrošā vidē...33.pp. Zīm. Nr.15. Oficiāo uzīmju un ietotāja pombu izvietošana...35.pp. Zīm. Nr.16. Gavenās etiķetes un izgatavotāja zīmes piemērs...35.pp. 4

5 Izmantoto saīsinājumu un simbou saraksts Simbos EMC EEPROM CRC HW SW PC K kp N nv nvn nz p pn pe Q Qn t T Tk te Tn V Vn Z Ze Δt ΔV Nozīme Eektromagnētiskā savienojamība, izstarojums un noturība Atmiņas veids, neatkarīgs no barošanas Kontroes summa, svarīga datu aizsardzībai Aparātu īdzekļi vai ierīces apgāde ar eementiem Programmnodrošinājums, vai ierīces programmapgāde Personāais dators Gāzes saspiežamība Gāzes skaitītāja konstante Impusu skaits Rezerves ekspuatācijas apjoms Rezerves normētais apjoms Pārrēķina koeficients rezerves normāam apjomam Ekspuatācijas absoūtais spiediens Izejošais absoūtais spiediens Absoūtais spiediens, noteikts ar etaonu Ekspuatācijas patēriņš (patēriņš ekspuatācijas apstākļos) Normāais patēriņš (patēriņš normāos apstākļos) Ekspuatācijas temperatūra Absoūtā ekspuatācijas temperatūra Absoūtās temperatūras konstante = 273,15 Temperatūra, noteikta ar standarta mērierīci Izejas/ sākuma absoūtā temperatūra Ekspuatācijas apjoms (apjoms ekspuatācijas apstākļos) Normāais apjoms (apjoms sākuma/ izejas apstākļos) Pārrēķina koeficients Pārrēķina koeficients, aprēķinātais no etaona datiem Laika posms starp impusiem Ekspuatācijas apjoma pieaugums Vienība [-] [m3/imp] [imp] [m3] [m3] [-] [kpa] [kpa] [kpa] [m3 h-1] [m3 h-1] [0C] [K] [K] [0C] [K] [m3] [m3] [-] [-] [h] [m3] Komunikācijas parametru aprakstam tiek izmantoti tāākie apzīmējumi sadaļā

6 1. Tehniskais apraksts 1.1. Ierīces pamatraksturojums Micro-ELCOR ir eektroniska pārrēķina ierīce ar bateriju. Tā pārrēķina gāzes tipumu, mērāmo ar gāzes skaitītāju ekspuatācijas apstākļos uz gāzes daudzumu normāos spiediena un temperatūras apstākļos. Tā piedāvā drošību, precizitāti, neieus izmērus, kompaktumu un igaicīgu stabiitāti. Ekspuatācijas tipuma izmērītie un aprēķinātie normētā apjoma ieumi tiek sagabāti ierīces atmiņā. Momentānus ieumus var skatīt uz korektora dispeja. Visus izmērītos un sagabātos datus var ar esošā programnodrošinājuma paīdzību var noasīt uz personāā datora atmiņu un apstrādāt tos tur tāāk. Komunikācija ar datoru iespējama caur infrasarkano interfeisu vai izmantojot standarta sērijveida RS 232 un RS 485 tipa īniju. Mērīšanas intervāu var izvēēties 10, 15, 20 vai 30 sek. Un sagabāto datu aktuaizācijas intervās ir 1 stunda. Atmiņas ietipība ļauj sagabāt vairāk nekā 21 mēnešu ierakstus, 720 diennakts ierakstus (atbist 23 mēnešiem) un maksimāi 8000 stundu ierakstus (vairāk nekā 10 mēneši). Ierīce izstrādāta pinībā barošanai ar itija bateriju paīdzību un tā konstrukcija kopā ar programnodrošinājumu garantē minimāais 6 gadu pareizu funkcionēšanu bez bateriju nomaiņu. Ierīce pēc čehu ikuma Nr. 22/1997 Sb ir noteikts izstrādājums. Atbist standartam ČSN EN :2000. (Eektromagnētiskā savienojamība: Noturība priekš rūpnieciskās vides). Autorizētas personas pārbaudīts Nr. 240, VTUPV Viškov. Ierīce pieder pie noteiktu mērierīču grupas pēc čehu ikuma Nr. 505/1990 Sb. Par metrooģiju un to ir apstiprinājis Čehijas metrooģijas institūts. Ierīce uzkonstruēta pieietošanai deggāzu un degtvaiku sprādziennedrošā vidē, autorizētu orgānu apstiprināts Nr. 1026, FTZU Ostrava Radvanice pisētā. Micro-ELCOR ir konstruēta kā kompakta, spēcīga ierīce metāiskā korpusā, nodrošinoša nepieciešamo ierīces aizsardzības īmeni (Zīm. Nr.1.). Piekļuve iekšienei ir boķēta ar oficiāo zīmi (pombi). Uz ierīces fasādes sienas atrodas šķidro kristāu astoņu ciparu dispejs. Zem dispeja atrodas attēojamo ieumu divrindu tabua. Pa abi zem tabuas atrodas divas kaviatūras pogas uz foijas bāzes ierīces vadībai. Pa kresi zem tabuas atrodas atvere infrasarkanai komunikācijas gaviņai. 6

7 Standarta kompektā ietipst spiediena pārveidotājs, kurš ir iemontēts ierīces korpusa iekšienē. Gāzes spiediena impusa pievienošana notiek uz vītnes, kura atrodas abajā sāna sienā. Saistīto ar korektoru ierīču eektriskai pievienošanai paredzētas divi kabeļu ieiktņi un divi deviņpou saspraudņi, kuri uz atrodas ierīces apakšējās sienas (saspraudņi ir papidus aprīkojums). Pirmajā ieiktnī atrodas kabeis, ar temperatūras devēju gaā. Otrajā tapā atrodas kabeis impusu noasīšanai un pēc prasībām, paziņošanai par gāzes skaitītāja traucējumiem. Abi kabeļi ir ierīces sastāvdaļas. Pirmais deviņpou saspraudnis tiek montēts īnijas RS 232/485 izvadam, otrais saspraudnis tiek montēts gadījumā, ja ietotājs pieprasa uzstādīt ekspuatācijas un normēto tipumu impusa izejas un kļūdas paziņošanas izeju. Korpusa kreisajā sienā ieskrūvēti divi vāki, kuri sargā ietotāja zīmi (uzīmi). Mazākais vāciņš nosedz režīmu sēdzi (apraksts ). Tas ir svarīgs parametru uztādnei ar komunikācijas paīdzību (skat ), paaišanas ekspuatācijā (skat. 3.4.) un baterijas nomaiņas (skat. 3.5.). Lieākais vāciņš paredzēts piekļuvei pie baterijām. Zīmējums Nr.1. Skats uz ierīci 7

8 1.2. Funkcijas apraksts Ierīce noasa tipuma zemfrekvenču impusus no turbīnas, rotācijas vai membrānas gāzes skaitītājiem. No impusu skaita (N) un no gāzes skaitītāja konstantes (kp) tiek aprēķināts ekspuatācijas caurpūdušais apjoms (V). No izmērīto absoūtā spiediena (p), temperatūras (T) sākumā ieumu, ja nepieciešams, tiek izskaitļots gāzes saspiežamības (K) īmeņa ieums. Pēc tam tiek izskaitļots pārrēķina (Z) ieums un ar tā paīdzību no ekspuatāicjas apjoma tiek izskaitļots normāais apjoms (Vn) attiecībā pret normāiem apstākļiem. Ierīce var darboties bez spiediena pārveidotāja vai arī bez temperatūras pārveidotāja. Šādā gadījumā ierīce uzskaita pēc atbistošiem rezerves ieumiem. No ekspuatācijas un normētā apjoma pieauguma un aika intervāa starp impusiem tiek noteikti ekspuatācijas un normāo patēriņu (Q, Qn) ieumi un notiek to maksimāo ieumu novērtēšana Funkciju apraksts Ekspuatācijas apjoma pieaugumiem pareizi: V = N*kp [m3] kur V ekspuatācijas apjoma pieaugums N impusu skaits kp gāzes skaitītāja konstante [m3] [imp] [m3/imp] Normētā apjoma pieaugumam pareizi: Vn = Z* V [m3] kur Vn normētā apjoma pieaugums V ekspuatācijas apjoma pieaugums Z pārrēķina koeficients [m3] [m3] [-] Pārrēķina koeficientam pareizi: Z = Tn/T*p/pn*1/K [-] kur Tn izejas absoūtā temperatūra, [K] (288,15 K ~ 15 0C) T absoūtā ekspuatācijas temperatūra [K] T = t + 273,15 [K] t ekspuatācijas temperatūra [0C] p absoūtais ekspuatācijas spiediens [kpa] pn absoūtais izejas spiediens [kpa] (101,325 kpa) K gāzes saspiežamības koeficients [-] Ekspuatācijas patēriņam pareizi: Q = V/ t [m3/h] kur V ekspuatācijas apjoma pieaugums t aika intervās starp impusiem [h] 8 [m3]

9 Un priekš normētā patēriņa pareizi: Qn = Z*Q Ja gadīsies kļūda, t.i. spiediens vai temperatūra atrodas ārpus mērījumu diapazona (papašināts par 1 %), tad normētā apjoma pieauguma ieums tiks aprēķināta no rezerves spiediena vai temperatūras ieumiem un notiks to sagabāšana rezerves normētā apjoma (nvn) skaitītājā normētā apjoma skaitītāja vietā. Ekspuatācijas apjoma ieumi turpina aprēķināties un kļūdas gadījumā sagabājas rezerves ekspuatācijas apjomā (nv). Zīm. Nr.2. Impusu apstrāde Normās stāvokis Imp. Traucējumu stāvokis Imp. V V nv nv Z nz Vn Vn nvn nvn Patēriņa novērtējums tiek veikts bastoties uz precīziem aika intervāu mērījumiem starp impusiem. Lieums uz dispeja aktuaizējas ar mērīšanas intervāu. Ja impuss neparādīsies gaidāmajā aikā (atbistošam iepriekšējam), tad notiks caurpūdes ieuma aprēķins kā it kā būtu saņemts impuss ar mērīšanas intervāu. Pēc aptuveni vairāk nekā 2 ¼ stundām bez impusu saņemšanas caurpūdes tiek novērtēta ar nui Gāzes saspiežamības aprēķins Saspiežamības īmeni var noreguēt kā konstanti diapazonā no 0,9 īdz 1,1 vai ar zināmas gāzes sastāva aprēķinu izmantojot AGA NX-19 metodes saskaņā ar ČSN , vai arī AGA NX-19-mod vai SGERG88. Metodes veids tiek noteikts izgatavojot, un ekspuatācijas aikā to vairs nevar mainīt. Pēc nepieciešamo ierīces parametru ievadīšanas, veikts iekšējo konstanšu aprēķins. Parametru darbības diapazons norādīts Tabuā Nr.1. (23. appusē). 9

10 Katrā mērījuma periodā tiks izskaitļots saspiežamības koeficients saskaņā ar ierīces iereguēšanu pamatojoties uz spiediena un temperatūras rādījumiem visā mērījumu diapazonā. Metodei SGERG-88 pēc ČMI un SMU (Čehu un Sovaku metrooģijas institūtu) temperatūras diapazons norobežots no 10 īdz +62 C. Šai metodei tiek dots arī situmspējas ieums. Izskaitļošanai nepieciešams ieums dots pie nosacījumiem: gaisa temperatūra (degšanai)/gāzes temperatūra (mērījums) atbistoši 25 C/0 C. Ja ir zināms situmspējas ieums pie citiem stāvokļiem, tad ir iespējams ar datora paīdzību veikt tā pārrēķinu Tehniskie dati Mehāniskie parametri korpusa izmēri (P x A x Dz): korpusa materiās: ierīces masa: 100 x 120 x 70 mm (bez konnektoriem) aumīnija sakausējums 1,2 kg Vide - skatieties pieikumus!!! ierīces aizsardzības īmenis: IP65 saskaņā ar ČSN EN izpidījums sprādziennedrošai videi: sertifikāta numurs: vides kasifikācija: II 2G EEX ia IIC T4 / T3 - saskaņā ar ČSN EN 50014, ČSN EN (T4/T3, FTZÚ 01 ATEX 0044X Zona 1, Zona 2 saskaņā ar ČSN EN eektromagnētiskā savietojamība: ČSN EN Izturība rūpnieciskai videi uzgabāšanas temperatūra: darba temperatūra: C -25 0C C ( EEx ia IIC T3) -25 0C C ( EEx ia IIC T4) nosacītās vides kasifikācija: kopskaits IE36 saskaņā ar ČSN EN aizsardzība no bīstama pieskāriena dzīvām un nedzīvām daļām: ar neieu spriegumu Barošana: baterija, tips: baterijas kapošanas igums: baterijas kapošanas iguma mērīšana: LP-03, 3,6 B/ 16,5 Ah (itija, inteiģentā) minimāais 6 gadi (atkarīgs no ietošanas režīma) jā (paziņojums par baterijas izādēšanos pie 10% atikuma no tipuma) 10

11 Ierīces precizitāte Nosacītā kļūda (apkārtējās vides darba temperatūru diapazonā) normētā apjoma < 0,15% pie 20oC ekspuatācijas apjoma bez kļūdas normētās caurpūdes <1,00% ekspuatācijas caurpūdes <1,00% matemātiskā ocekļa <0,10% normētā apjoma papidus gada kļūda: <0,10% IEEJAS IZEJAS Spiediena mērīšana pārveidotājs: spiediena diapazons: mērījumu precizitāte: gada papidus kļūda: maksimāā pārsodze: mērīšanas intervās: spiediena pievienošana: Temperatūras mērīšana pārveidotājs: temperatūras diapazons: mērīšanas precizitāte: gada papidus kļūda: mērīšanas intervās: zondes garums: kabeļa garums, standarta: maksimāais: Impusu ieeja signāa tips: tukšgaitas spriegums: īssavienojuma strāva: maksimāā frekvence: absoūtā spiediena mērīšana, iebūvēts kpa kpa kpa kpa 0,25% no izmērītā ieuma <0,10% 125% mērīšanas diapazona augšējās robežas 10, 15, 20 un 30 s ar caurues Ø6mm paīdzību, vītne ERMETO M12 x 1,5 Pt1000, neatdaāmi savienots ar ierīci C (AGA-NX 19, AGA-NX 19 mod) C (SGERG - 88) 0,10% no izmērītā ieuma, K <0,02% 10, 15, 20 un 30 s 100 mm 2,5 m 12 m bezpotenciāa izeja - sausais kontakts WIEGAND tikai versijai x.x un jaunāk aptuveni 3,6 V maksimāais 4 mka 4 Hz 11

12 fitra konstante aikā: impusa patums: 20 ms 50 ms variantam ar versiju x.x un jaunāk 100 ms vecākam variantam kā versija x.x gāzes skaitītāja konstante (ieejas): kabeļa garums maks: 1; 0,1; 0,01 m3/ impuss 12 m Gāzes skaitītāja traucējumu ieeja signāa tips: tukšgaitas spriegums: īssavienojuma strāva: aktivācija: bezpotenciāa izeja (sausais kontakts) aptuveni 3,6 V maksimāais 4 MicroA sasēgšanās un atsēgšanās (traucējumam ir jāturpinās igāk, nekā mērīšanas intervāam) Impusu izejas un traucējumu stāvokļi darba spriegums: 3,6 30 V (maks 28 V sprādziennedrošā vidē skat. 3.3.) darba strāva: 1 MicroA 100 ma impusu patums (sēgta): 100 ms impusu izejām aptuveni 300 ms priekš traucējumu stāvokļa izejas impusu izejas konstante: - ekspuatācijas apjoma: - normētais apjoms: 1 izejas impuss ~ 1 ieejas impuss 1 izejas impuss ~ 1 ieejas impuss x Z /10 Komunikācija ar optiskās gavas paīdzību izmantojamais standarts: ČSN EN Komunikācija RS 232 piesēgšana, saspraudnis: kabeis: ieejas spriegums: RS 485 komunikācija piesēgšana, saspraudnis: kabeis: ieejas spriegums: Datu pārraides ātrums: Cannon 9F (IP 65, tips FWDF09S-K413) maksimāais 15 m maksimāais ± 20 V (nedrīkst izmantot sprādziennedrošā vidē) Cannon 9F (IP 65, tips FWDF09S-K413) maksimāais 100 m maksimāais 15 V (maksimāais 5,5 V sprādziennedrošā vidē, skat p.3.3.) 9600 Bd ARHĪVI Mēneša arhīvs 12

13 ierakstu skaits: 21 (to ietekmē manipuācija ar režīma sēdzi sadaļa ) aktuaizācija: sagabājamie dati: (iespējams sākt no nues) režīms uzpidoties: 1 stunda gāzes skaitītāja konstante, dati V, Vn, nv, nvn, datums, aiks un ekspuatācijas patēriņa maksimuma ieums, normētā apjoma maksimuma datums un ieums diennaktī, normētā apjoma maksimuma datums un ieums stundā, akumuētais stāvokis cikiskais priekšraksts Diennakts arhīvs ierakstu skaits: sagabājamie dati: režīms uzpidoties: 720 (23 mēneši) izvērstais saturs (skat. zemāk) cikiskais priekšraksts Stundas arhīvs ierakstu skaits: režīms uzpidoties: 8000 standarta satura (10 ½ mēneši) 5300 izvērsta satura (7 mēneši) cikiskais priekšraksts standarta saturs: datums un aiks, dati V, Vn, nv, nvn, vidējā temperatūra, vidējais spiediens, stāvokis izvērstais saturs: standarta saturs, minimāā un maksimāā temperatūra, minimāais un maksimāais spiediens, maksimāais ekspuatācijas un normētie patēriņi Stāvokļa arhīvs Ierakstu daudzums: Ierakstāmās nozīmes: Režīms pēc uzpides: Uzstādīšanas arhīvs Parametru nomaiņas daudzums: aptuveni 500 kļūdu stāvokļa izmaiņas cikveida sarakste Režīms pēc uzpides: ieāks par 100 (atkarībā no uzstādīšanas tipa nomaiņas) darbinieka kods, datums un aiks, V, Vn, nv, nvn ieumu nozīmes, stāvokis pirms un pēc izmaiņām stop + kļūdas indikācija Robežieumu arhīvs ierakstu skaits: aktuaizācija: sagabājamie dati: režīms uzpidoties: 10 priekš spiediena + 10 priekš temperatūras mērīšanas intervās datums, izmērītā pārsniegtā ieuma aiks un ieums cikiskais priekšraksts Ierakstāmās nozīmes: 13

14 Minimāie, maksimāie dati Sagabājamie dati: Uzstādnes arhīvs parametru maiņu skaits: sagabājamie dati: spiediena maksimuma, minimuma ieums, datums un aiks temperatūras maksimuma, minimuma ieums, datums un aiks ekspuatācijas patēriņa maksimuma, minimuma ieums, datums un aiks režīms uzpidoties: vairāk nekā 100 (pēc uzstādnes izmaiņas tipa) darbinieka kods, datums un aiks, V, Vn, nv, nvn ieumi, stāvokis īdz izmaiņām un pēc izmaiņām stop + kļūdas indikācija Stāvokļu arhīvs ierakstu skaits: sagabājamie dati: režīms uzpidoties: aptuveni 500 kļūdaino stāvokļu mainīšana cikiskais priekšraksts 14

15 2. Ekspuatācijas instrukcija 2.1. Ierīces funkciju apraksts Ierīce nodrošina sekojošas pamatfunkcijas: periodiska momentānu spiediena, temperatūras ieumu, impusu skaita, aika mērīšana; apjoma pārrēķins uz normāiem apstākļiem; datu aprēķins un arhivēšana; komunikācijas nodrošināšana un datu pārraide datoram vai citai sistēmai. Korektora darbs tiek vadīts ar mikroprocesoru kodou ar iekšējo programmu ar atmiņā sagabāto parametru paīdzību. Kodos un programma izdaīti divās daļās. Pirmā daļa nodrošina pamata datu mērīšanu, apstrādi un aprēķināšanu. Otrā daļa nodrošina uzkrāšanu, komunikāciju un attēošanu. Šo daļu versiju un ierīču īdzekļu versiju var izasīt ar datora paīdzību. Tā tiek piedāvāta piemēram, formātā. Pirmais cipars nozīmē mērīšanas daļas versiju, otrais cipars komunikāciju daļas versiju, un trešais cipars nozīmē aparātu īdzekļu versiju. Vesea šo ciparu daļa ir tipa apstiprināšanas priekšmets, desmitā daļa neietekmē tipa apstiprināšanu. Zīmējums Nr.3. Ierīces boks - shēma IZEJAS - impusu (nč) - gāzes skaitītāja traucējumi ATMIŅA Datu (arhīvu) konfikgurācijas V VADĪBA tabua MĒRĪJUMI - spiediens spiediena pārveidotāja temperatūra - gāzes temperatūra - baterijas spriegums mērīšanas kodos Komuni kācijas kodos pogas IZEJAS - normētā un ekspuatācijas apjomu - kļūdu stāvokļu KOMUNIKĀCIJA Optiskā gava, RS 232, RS 485 Parametrus ierīces darbības vadīšanai izgatavotājs iepriekš ir uzstādījis, tomēr ietotājam ir iespēja kādus no tiem mainīt saskaņā ar savām vajadzībām. Parametru maiņa iespējama tikai ar piesēgta personāā datora un standarta kompektā esošā programnodrošinājuma paīdzību 15

16 (skat ). Kaviatūra kapo datu attēojuma uz dispeja vadībai un neļauj mainīt ierīces uzstādnes Režīmu sēdzis Atrodas zem mazākā vāciņa ierīces kreisajā pusē. Vāciņš ir aizsargāts pret nesankcionētu atvēršanu ar ietotāja zīmi. Iespējamo režīmu apzīmējumi un apraksts atrodas zīmējumā Nr.4. Katra pārsēgšanās aizņems aptuveni 6 sekundes aktuāā režīma uz dispeja attēojuma. Zīmējums Nr.4. Režīmu sēdža apraksts RUN: normāais režīms ierīce veic mērīšanu un pārrēķinu, aktuaizējas arhīvi, iet aiks, ir iespējama datu noasīšana ar komunikācijas paīdzību; SET: uzstādņu režīms netiek veikti mērījumi, tiek sagabāti arhīvi, iet aiks, ir noreguēšanas iespēja ar komunikācijas paīdzību; OFF: transporta režīms ierīce neveic nekādus mērījumus, tiek sagabāti arhīvi, iet aiks, nevar izmantot komunikāciju Vadība un attēojums Attēošanai tiek izmantots astoņzīmju septiņsegmentu dispejs. Attēojamā ieuma tipa indikācija tiek veikta ar butiņas uz dispeja un tabuas ar divām rindiņām zem dispeja paīdzību. Attēojamie ieumi ar aprakstu un vienībām. Vn V p t K Z stāvs normētais apjoms ekspuatācijas apjoms ekspuatācijas spiediens ekspuatācijas temperatūra gāzes saspiežamības īmenis pārrēķina koeficients traucējuma stāvokļa noteikšana 16 [m3] [m3] [kpa] abs. [0C] [-] [-] Augšējā poga

17 nvn rezerves normētais apjoms nv rezerves ekspuatācijas apjoms Q ekspuatācijas patēriņš kp gāzes skaitītāja konstante noiktava parametri K aprēķināšanai gāzei datums iekšējais datums un aiks stunda bat baterijas atikusī ietipība tests dispeja funkcijas pārbaude disp. [m3] [m3] [m3/imp.] [0C] Apakšējā poga [dd.mm.gggg] [hh-mm-ss] [%] Attēojamā ieuma pārsēgšanai kapo katrai rindiņai viena poga. Rindiņu atšķirība veikta ar abās maējās butiņas paīdzību Zīm. Nr.5. Tās esamība nozīmē, ka kustamies tabuas apakšējā daļā. Pēc pirmās pogas nospiešanas pie nodziestoša dispeja attēosies pirmais dotās rindiņas ieums. Butiņas uzstādne parāda doto ieumu. Priekš Vn un nvn pēc otrreizējas pogas nospiešanas attēosies decimāās daļas atikums. Ar katru nākošo pogas nospiešanu notiek nobīde ieumu tabuā pa abi. Normētā apjoma un rezerves normētā apjoma ieumi attēojas, ieskaitot nenozīmīgas nues. Pārsniegta spiediena vai temperatūras mērījuma diapazona gadījumā, attēojamiem ieumiem ir informatīvs raksturs. Šis stāvokis apzīmēts ar simbou uz dispeja pirmās pozīcijas. Pārrēķinam tiek izmantoti rezerves ieumi. Ja pie ierīces nav piesēgts spiediena vai temperatūras pārveidotājs, uz dispeja pirmās pozīcijas parādīsies simbos. Pārrēķins notiek pastāvīgi pēc rezerves ieumiem. Gāzes sastāvs attēos domuzīmi gadījumā, ja gāzes saspiežamības īmeņa koeficients K pieņemts kā konstante. Izmantojot gāzes saspiežamības īmeņa aprēķina režīmu, dispejs parādīs saskaņā ar metodi tikai ieumus, kuri ietipst aprēķinā. Lieumu tipa atšķirība parādīta ar cipara uz pirmās dispeja pozīcijas paīdzību. Tipa apraksts ar vienībām norādīts gavenajā ierīces tabuā (skat. Zīm. Nr. 15. un Zīm. Nr. 16.). Zīmējums Nr. 5. Gāzes sastāva attēojums Attēojamā ieuma tips Norāde uz gāzes sastāva parametriem Norāde uz ieumu tabuas apakšējo rindu 17

18 Ja notiek kļūda un šis stāvokis pastāvīgi turpinās, pie dziestoša dispeja un pirmās pogas indikācija nospiešanas parādīsies Er... kopā ar kļūdas specifikāciju. Ja kļūdas stāvokis beidzās, pie dziestoša dispeja un pirmās pogas indikācija nospiešanas parādīsies St.... Turpmākām pogu nospiešanām ir standarta atsauce. Kļūdas specifikācija turpmāk vienmēr sagabājas pozīcijā stāvokis, skat. Zīm. Nr.6. Zīmējums Nr.6. Punkta stāvokis attēojums Pozīcijas nenues ieums nozīmē: Min., maks. spiediena robežas pārsniegšana Min., maks. temperatūras robežas pārsniegšana Min., maks. patēriņa robežas pārsniegšana Baterijas ietipības samazināšanās (zem 10%) Gāzes skaitītāja traucējumi Aparātu īdzekļu (pārveidotāju, atmiņas, pins uzstādņu arhīvs) traucējumi Abu pogu nospiešana radīs pēc nospiešanas zemāk aprakstītās darbības. Kļūdainā stāvokļa indikācijas nuēšana radīsies nospiežot augšējo un pēc tam kopā apakšējo pogu (uz 2 sekundēm). Pēc to ataišanas (atgriezeniskā kārtībā) uz dispeja parādīsies kā apstiprinājums. Ierīces RUN režīmā notiks indikāciju Er... un St sanuēšana. Pozīcija stāvokis turpmāk bez izmaiņām, sanuēt to iespējams tikai ar personāā datora paīdzību pēc paroes ievadīšanas. Ierīces SET režīmā notiks indikāciju Er..., St... un pozīcijā stāvokis sanuēšana. Uzmanību: Kļūdainu stāvoki un tā indikāciju iespējams sanuēt tikai tādā gadījumā, kad kļūdas cēonis ir novērsts. Pie augšējās rindas ieuma attēojuma, nospiežot vienaicīgi apakšējo un augšējo pogu notiks momentāno spiediena, temperatūras saspiežamības pārrēķina koeficienta ieumu sasadēšana. Uz dispeja parādīsies. Iekšēji mērījumi notiek bez izmaiņām. Augšējās pogas nospiešana ļaus apskatīties iesadētos ieumus. Atpakaļ 18

19 atkārtotu dispeja aktuaizāciju ierīce uzsāks pēc apakšējās pogas nospiešanas vai pēc automātiskas dispeja izsēgšanas. Attēojums izsēdzas ekonomijas pēc, pēc aptuveni pusotras minūtes Temperatūras un spiediena mērījumi Spiediena un temperatūras mērījumi notiek vienā un tajā pašā brīdī. Tajā pat aikā notiek gāzes apjoma pārrēķins un aktuaizācija. Iespējams uzstādīt sekojošus mērīšanas perioda ieumus: 10, 15, 20 un 30 s. Mērījumu diapazona pārsniegšana tiek novērtēta un sagabājas stāvokļu arhīvā. Lieumi tiek ierakstīti pārmērīgo ieumu arhīvā vai arī sagabājas kā minimāie vai maksimāie ieumi. Ja pie ierīces nav piesēgts spiediena vai temperatūras pārveidotājs, tiek ņemts vērā atbistošais rezerves ieums (skat ) Impusu izeja Pie impusu izejas iespējams piesēgt gāzes skaitītāja zemfrekvenču bezpotenciāo kontaktu (savienojums un 3.2.). Ierīce veic impusu skaita novērtējumu šajā ieejā kopā ar gāzes skaitītāja konstanti, kā ekspuatācijas apjoma skaitītāja stāvoki. Šis stāvokis tomēr aktuaizēts tikai pēc aktuāā spiediena, temperatūras mērīšanas un pēc pārrēķina veikšanas. Tāāk tiek veikta ekspuatācijas patēriņa ieuma novērtēšana ar precīzu aika mērīšanu. Noteikta augšējā ekspuatācijas patēriņa robeža, kā pārsniegšana sagabājas stāvokļu arhīvā vai sagabājas kā maksimāais ieums Gāzes skaitītāja traucējumu ieeja Ierīces pamatkompektā tas nav izvests. Traucējumu izejai var piesēgt bezpotenciāo gāzes skaitītāja kontaktu (savienojums un 3.2.). Ierīce novēro un veic ieejas novērtēšanu katrā mērīšanas periodā. Iespējams noreguēt nepieciešamo aktīvo īmeni. Traucējumu stāvokļa novērtējums veikts tad, kad tas atrodas uzstādītā īmenī minimāais divu mērījumu aikā, stāvokis sagabāts stāvokļu arhīvā un aktivēta traucējumu izeja Izejas 19

20 Izejas neietipst ierīces pamata izpidījumā, sekojoši tās ir atkarīgas no ietotāja specifikācijas (pasūtījuma). No eektriskā viedokļa tās ir gavaniskā veidā atdaīti tranzistori ar atvērtu koektoru, aizsargāti no pou maiņas ar antiparaēās diodes paīdzību (savienojums , tabua 2, un 3.2.). Šo impusu ģenerēšana kavē par mērīšanas periodu (šis aiks ir nepieciešams ai apstrādātu aktuāos mērāmo ieumu pieaugumus). Ekspuatācijas apjoma impusu izeja tiek ģenerēta pēc katra atsevišķa pieauguma. Tas nozīmē ņem vērā gāzes skaitītāja impusu ieejas konstanti. Normētā apjoma impusu izeja tiek ģenerēta pēc katra iekšējā skaitītāja desmitā pieauguma. Tas nozīmē, ka uz izejas parādās daīts ar desmit. Traucējumu izeja aktivēta, ja notiks kāds no notikumiem, kuri aprakstīti sadaļā Datu uzgabāšana Nepieciešamības pēc novērtēt un aprēķināt izmērītos datus un citu ekspuatācijas pasākumu dēļ igākam aika periodam, ierīcē ir iebūvēta arhīvu sistēma. Tā kā uz dispeja nevar šos arhīvus caurskatīt, ar datu interpretāciju un apstrādi nodarbojas piedāvātais programnodrošinājums, kas nodrošina komunikāciju caur personāo datoru (nepieciešama papidus apgāde, sērijas īnijas interfeiss vai optiskā gava HIE-01). Arhīvu izmērus atradīsiet 1.4.p. Visi arhīvi pēc aizpidīšanas sāks pārrakstīt pašus vecākos ieumus, izņemot uzstādnes arhīvu, skat Ja nepieciešams nomainīt ierīces iekšējo aiku, tad ērti vispirms izasīt diennakts un stundas arhīvus uz datu bāzi Mēneša arhīvs Ierakstos sagabājas sekojoši ieumi: gāzes skaitītāja konstante, normāais apjoms, ekspuatācijas apjoms, rezerves normāais apjoms, rezerves ekspuatācijas apjoms, diena, momentāās caurpūšanas maksimuma ieums un aiks, normētā apjoma patēriņa maksimuma ieums un diena, normāā patēriņa maksimuma ieuma stundas patēriņš diena un stunda, akumuētais stāvokis. 20

21 Tiek sagabāti apjoma skaitītāju aktuāie stāvokļi, patēriņa aprēķins par mēnesi notiek ar programnodrošinājumu uz personāā datora pēc atbistošo ierakstu noasīšanas. Visi ieumi tiek aprēķināti ar mērīšanas periodu un aktuāie ieumi sagabājas starpatmiņā. No turienes katru stundu katru stundu saīdzinās un sagabājas vai summējas pie ieumiem, kas šajā mēnesī jau sagabāti. Pirmajā jaunā mēneša dienā, uzstādītā gāzes stundas dienā, tiek veidots kopsavikums un radīts ieumu pamats jaunajam mēnesim. Ja notiks režīmu sēdža pārsēgšanās stāvokī SET, tad notiks pirmsaicīga mēneša kopsavikumu veikšana. Pārsēdzot stāvokī RUN, sagabāsies ieraksts ar momentāno stāvoki pārsēgšanās brīdi, un izveidosies jauns ieraksts kā mēneša sākumā. Akumuētais stāvokis ļaus no pirmā skatiena noteikt, vai ir pienācis kāds esošā mēneša bojājuma stāvokļa periods. Šajā gadījumā tas nav nue. Pierakstītā bojājuma tips aprakstīts sadaļā Diennakts arhīvs Neietipst standarta izpidījumā. Kapo apjoma skaitītāju stāvokļu, vidējā spiediena un temperatūras diennaktī, spiediena un temperatūras minimuma un maksimuma diennaktī, momentānā ekspuatācijas un normēto patēriņu diennaktī, stāvokļa sagabāšanai. Visi ieumi tiek izskaitļoti ar mērīšanas periodu un aktuāie ieumi sagabāti aicīgajā atmiņā. No šiem ieumiem noteiktā gāzes dienas stundā tiks radīts un sagabāsies jauns ieraksts Stundas arhīvs Neietipst standarta izpidījumā. Sagabāšanai var izvēēties standarta saturu: apjoma skaitītāju stāvokis, vidējais spiediens un temperatūra stundā, vai izvērsto saturu ar momentānā ekspuatācijas un momentānā normāās caurpūdes stundā minimumu un maksimumu. Visi ieumi tiek izskaitļoti ar mērīšanas periodu un aktuāie ieumi sagabāti aicīgajā atmiņā. No turienes tie katru veseo stundu tiek ņemti un sagabājas Robežu pārsniegušo ieumu arhīvs Kapo temperatūras un spiediena, kuru ir ārpus mērījumu diapazona, ieumu sagabāšanai. Lieumi sagabāti kopā ar datumu un aiku, kad šis notikums noticis. Tā kā ieumi mainās uz mērījuma 21

22 robežām, tad informācijas spēja ir ļoti zema, toties ļauj kādus bojājumus noteikt precīzāk Minimāie un maksimāie ieumi Satur minimāā spiediena, temperatūras un maksimāā spiediena, temperatūras un momentānā ekspuatācijas patēriņa no pēdējās sanuēšanas informatīvo ieumu ierakstus. Atsevišķi ieraksti satur tikai vienu robežieumu, kurš pārsniedza robežas ar datuma un aika norādi Nostādņu arhīvs Satur ierīces parametru izmaiņas. Pie ieumiem, kuri tiek arhivēti, pieder: šī arhīva nonuēšana; datu arhīva paaišana un apjoma skaitītāju stāvokļa izmaiņas; gāzes skaitītāja konstantes; gāzes skaitītāja rūpnīcas numurs un kienta numurs; konfigurācija; temperatūras un spiediena rezerves ieumi; gāzes skaitītāja konstantes; fiksētais saspiežamības īmenis; saspiežamības īmeņa parametru ieumi; adrese tīkā; mērīšanas intervās; gāzes dienas sākums; datuma un aika maiņa. Katrs ieraksts sastāv no kārtas numura, darbinieka koda, kurš veica izmaiņas (skat ), aika un stāvokļa pirms un pēc izmaiņām. Ierakstos papidus vienmēr sagabāti apjoma skaitītāju ieumi (ekspuatācijas un normāais apjoms, rezerves ekspuatācijas un normāais apjoms) un gāzes skaitītāja konstante. Arhīva nostādņu aizpidīšana izsauks paziņojumu par kļūdu. Šī kļūda tiks atceta tikai nonuējot arhīvu pārkāpjot pombu Stāvokļa arhīvs Stāvokļa arhīvā sagabājas informācija par svarīgiem ierīces stāvokļiem. Runa ir par sekojošiem stāvokļiem (binārā izteiksmē): Zīm. Nr.7. Lieumu stāvokļa nozīme Minimāā vai maksimāā spiediena robežas pārsniegšana Minimāās vai maksimāās temperatūras robežas pārsniegšana Maksimāā ekspuatācijas patēriņa robežas pārsniegšana Baterijas ietipības samazināšanās (zemāk par 10%) Aparāta īdzekļu bojājumu parādīšanās (piemēram, pārveidotāju) Aparātu atmiņas īdzekļu bojājumu noteikšana (kontroes summas) 22

23 Izmaiņu arhīva aizpidīšana (nonuēšanai tikai metrooģiskā pārbaudē) Gāzes skaitītāja traucējumi Rodoties vai pārstājot kādai no norādītajām situācijām, arhīvā radīts ieraksts par notikumu. Arhīvā ierakstīts notikuma datums un aiks. Ja jau noteiktais notikums turpinās un rodas nākamais, tad radīsies nākamais ieraksts arhīvā. Šajā ierakstā ir informācija par jauno notikumu un par visiem uz šo brīdi esošiem. Ja notiks jebkura notikuma parādīšanās, tad standarti tiek aktivizēta bojājumu izeja. Aktivizācijas atcešana notiks tikai pēc visu radušos stāvokļu novēršanas Komunikācija, datu aizsardzība Ierīce komunikācijai standarta gadījumā ir aprīkota ar infrasarkano interfeisu pēc speciāas prasības un RS 232/485. Savienojoties ar PD caur infrasarkano interfeisu kapo optiskā gava (HIE-01 papidus ierīce). Savienojoties caur RS 232/ 485 pietiekami izmantot četrdzīsu ekrānkabei ar saspraudņiem. Tiek piegādāta kompektā PD komunikācijas programnodrošinājums, kurš ļauj tikai noasīt vai ari veikt ierīces parametra izmaiņas. Režīms (noasīšana/ izmainīšana) noteikts pie programmnodrošinājuma paaišanas, ievadot paroi. Šī paroe atšķiras katram darbiniekam, un tā sagabājas ierīcē kopā ar aika identifikāciju un veiktās izmaiņas tipu, un tas atrodas nostādņu arhīvā. Tādā veidā, iespējams atrast, kurš veicis konkrēto izmaiņu. 23

24 Tabua Nr.1. paīdzību. Pieejamie parametri ar PD programnodrošinājuma Sadaī- Apzīmējums Šķirotais apraksts jums saturs Adr Adrese tīkā Dat Ierīces datums un aiks Bat Baterijas ietipība Vnest Rezerves normāais apjoms Vest Rezerves ekspuatācijas apjoms E Vn Normāais apjoms k Qn Normāais patēriņš s Im Mērīšanas periods p V Ekspuatācijas apjoms Q Ekspuatācijas patēriņš u t Ekspuatācijas temperatūra a p Ekspuatācijas spiediens t Z Pārrēķina koeficients ā OS Momentānais stāvokis c K Saspiešanas iespējas īmenis i Tpr Ierīces temperatūra j a Saspiešanas iespējas parametri kco2 CO2 daudzums kn2 N2 daudzums kh2 H2 daudzums kd Nosacītais bīvums khon Sadegšanas temperatūra P a s ū t ī t ā js S i s t ē m a CD Cz kp Qmax test pest K Pvc C1 C5 tn pn TYP Verze VCmE VCP VCT Diapazons % m m m m3/h 10; 15; 20; 30 s m m3/h C kpa C /i /i /s /i /i /s SGERG-88 AGA NX /i /i /i /i /i /i /i Gāzes dienas sākuma aiks Kienta numurs Gāzes skaitītāja konstante Maksimāā ekspuatācijas patēriņa robeža Rezerves temperatūra Rezerves spiediens Saspiežamības fiksētais īmenis Gāzes skaitītāja rūpnīcas Nr. Ierīces atmiņu CRC Sākuma temperatūra Izejošais spiediens Korektora tips Mērošais programnodrošinājums Ierīces rūpnīcas numurs Spiediena pārveidotāja rūpnīcas numurs Temperatūras devēja rūpnīcas numurs 24 P ciparu vai burtu 1; 0.1; 0.01 m3/imp m3/h /i /i /i /i C Saskaņā ar diapazonu cipari 0000 FFFF 15 0C kpa C1A U4D x.x. y.y. z.z 8 cipari 8 cipari 8 cipari /i /i /i /i

25 DVnMDEN VnMDEN DVnMHOD VnMHOD DQMMES DMMES QDmax DqDmax QDmax A VDnest Maksimāais normāais diennakts apjoms diena Maksimāais normāais diennakts apjoms ieums Maksimāais stundas apjoms diena, stunda Maksimāais stundas apjoms ieums Maksimāais ekspuatācijas stundas apjoms diena, stunda Maksimāais ekspuatācijas mēneša patēriņš ieums Maksimāais momentānais ekspuatācijas patēriņš ieums Maksimāais ekspuatācijas patēriņš datums, aiks Maksimāais momentānais normāais patēriņš ieums Rezerves normāais apjoms m m m3/h m3/h m3/h * m3

26 VDest VDn VD tap Pap tamax/min Pamax/min Ch Dnu DatS DQMmax QMmax Dtmax n/p tmax n/p Dpmax n/p Pmax n/p AS Dak/A Rezerves ekspuatācijas apjoms Normāais apjoms Ekspuatācijas apjoms Vidējā temperatūra Vidējais spiediens Maksimāā/ minimāā temperatūra Maksimāais/ minimāais spiediens Apkapojošā personāa paroes numurs Minimāo/ maksimāo ieumu pēdējās sanuēšanas aiks Ieraksta datums Patēriņš virs normas datums, aiks Patēriņš virs normas ieums Temperatūra zemāk/ augstāk par robežu datums, aiks Temperatūra zemāk/ augstāk par robežu ieums Spiediens zemāk/ augstāk par robežu datums, aiks Spiediens zemāk/ augstāk par robežu ieums Akumuētais/ arhivētais stāvokis m * m m C kpa C kpa m3/h C /s kpa /s /s nozīmē, ka atļauta tikai asīšana s nozīmē, ka atļauta nonuēšana i nozīmē, ka atļauts ieraksts Par noteicošo datu aizsardzībā ir režīmu sēdža stāvokis (uz ierīces). Stāvokī RUN atļauta tikai noasīšana. Nepieciešamā režīma modifikācijai nepieciešams izvēēties režīmu SET. Izvēoties šo režīmu mēneša arhīvā sagabājas aktuāie (mēneša) ieumi. Pēc nepieciešamo izmaiņu veikšanas nepieciešams noreguēt režīmu sēdzi atpakaļ stāvokī RUN. Automātiski atka notiks jauns, aktuās ieraksts mēneša arhīvā. Ierīce turpina veikt mērījumus saskaņā ar jauniem parametriem. 26 L /s /s /s /s * - dienas un stundas arhīvā ieumu desmitdaļas nesagabājas P. pieeja /i

27 3. Montāžas instrukcija 3.1. Standarta kompekts Pie ierīces standarta piederumiem pieder montāžas pāksne. Uz šīs pāksnes ELCOR stiprinās ar divu skrūvju M4x8 paīdzību. Tās pieskrūvējas vītņveida ieiktnī skapja aizmugurējās sienas caurumos. Uz montāžas pāksnes iespējams piestiprināt ar sijas paīdzību arī trīsgaitas krānu PN 100. Trīsgaitas krāna un korektora spiediena ieejas savienojums notiek ar caurui Ø 6, garums 60 mm. Caurui jāievieto ierīces spiediena ieejā, otrā gaā jānovieto trīsgaitas krāna darba izeju, un krānu jāpieskrūvē pie sijas ar skrūvju M5x40 paīdzību. Beigās jāveic atbistošo uzgriežņu nostiprināšanu uz korektora un ventiļa. Tādā veidā samontēto boku pēc tam varēs izmantot dažādiem turpmākiem stiprināšanas veidiem. 27

28 Zīmējums Nr.8. Pamata kompekts uz montāžas pāksnes Montāža uz caurues Ja uz caurues ir brīvs taisns posms, tad iespējams ar priekšrocību izmantot boka stiprināšanu uz caurui ar 2-U apskavu paīdzību. Atbistoša diametra apskavas jāizvek cauri caurumiem montāžas pāksnē un jāuzvek tās uz caurues. Uz brīvajiem apskavu gaiem jāuzvieto savienotājuzikas un jāpiestiprina tās ar uzgriežņu M6 paīdzību. Ar pāksnes paīdzību iespējams stiprināt uz horizontāās caurues Dn 80 Dn 50 un vertikāās caurues Dn 80 Dn 200. Zīmējums Nr. 9. Kompekta montāža uz vertikāās caurues 28

29 Montāža uz sienas Boku piestiprina pie sienas pāksnes stūru caurumos ar četru pašvītņu skrūvju 5x40 paīdzību ķīī Ø8. Sprādziennedrošā tepā Zona 1, kur nepieciešams sazemējums, tiek izmantota stiprinājuma skrūve skapja sānā kopā ar paiktni vēdekļa veidā. Paiktnis tiek ievietots tādā veidā, ai tas skartos ar skrūves gavu. Šis savienojums kapo arī eektriskā ādiņa noņemšanai Spiediena ieejas pievienošana Trīsgaitas krāna spiediena ieejas savienošana ar gāzes skaitītāja izeju Pr notiek ar spiediena cauruītes Ø 6 paīdzību. Montējot skrūvju savienojumu ar vītņveida gredzenu (cauruīte no nerūsējošā tērauda) nepieciešams izmantot iepriekš stiprinātu montāžas ierīci. 29

30 Temperatūras devēja pievienošana Uz caurui 1 2 nomināo diametru attāumā aiz gāzes skaitītāja gāzes pūsmas virzienā piemetināsies uzmava. Uzmavai ir jābūt piemetinātai tādā veidā, ai čaua pēc montāžas būtu vertikāā virzienā vai novirzīta par 45 0 no vertikāās ass (skat. zīmējumu Nr. 10). Čauā caur uzgriezni ievietosies temperatūras devējs PT 1000, nepieciešams pievērst uzmanību tam, ai tas tiktu īdz pašam dibenam un nofiksētu to ar uzgriezni, ai izvairītos no tā izņemšanu. Tai pat aikā arī var aizpidīt tukšo tepu starp devēju un čauu ar siikona eļļu. Tomēr no eļļas ir jāpaiek aizsargātai devēja pievadkabeļa izoācijai. Zīmējums. Nr.10. Temperatūras devēja montāža Temperatūras devējs tiek sargāts no nesankcionētām manipuācijām ar pombas paīdzību starp uzgriezni un uzmavu Iekšējo ķēžu pievienošana Gāzes skaitītāja pievienošana notiek ar kabeļa, ejošā caur izvada iemavu, paīdzību, kura atrodas tuvāk ierīces priekšējai sienai, (Zīm. Nr. 11.). Batais (b Zīm. Nr. 12, 13, 14) vads ir kopējais sazemējums. Ruds vai sarkanais (r/s Zīm. Nr. 12, 13, 14) vads paredzēts impusu pievienošanai. Zaļais vai ziais (g/ z Zīm. Nr. 12, 13, 14) vads paredzēts paziņošanai par traucējumiem. 30

31 Ierīce pēc pieprasījuma aprīkota savienošanai ar saistītām ierīcēm ar vienu vai diviem deviņpou saspraudņiem, izvietotiem skapja apakšējā daļā. Saspraudņu piesēgšana norādīta Tabuā Nr.2. un Nr.3. Ja tiks izmantoti ekrānu kabeļi, tad ieteicams veikt ekrāna savienošanu pie ierīces korpusa un no otras puses tos nekur nepiesēgt. Tādā pašā veidā aizsargāti arī iebūvētie kabeļi. Ieteicamie savienojumi atrodas pp. Zīm. Nr.11. Savienojuma apraksts Tabua Nr.2. Izejas saspraudņu savienojums Izvada Nr. Apraksts 1. Nepievienots 2. Nepievienots 3. Ekspuatācijas apjoma impusu izejas pozitīvais pos 4. Normāā apjoma impusu izejas pozitīvais pos 5. Bojājumu stāvokļa impusu izejas pozitīvais pos 6. Nepievienots 7. Ekspuatācijas apjoma impusu izejas negatīvais pos 8. Normāā apjoma impusu izejas negatīvais pos 31

32 9. Bojājumu stāvokļa impusu izejas negatīvais pos Tabua Nr. 3. Saspraudņa komunikācijas pievienošana Izvada Nr. Pievienojums RS 485 Pievienojums RS 232 (apzīmējums saskaņā ar saspraudni PD) 1. Savienot ar izvadu 5 Nesavienot! 2. - RxD datu izeja 3. - TxD datu ieeja Barošana pos GND zeme Barošana pos RTS vadošais spriegums 8. B datu kopne A datu kopne Ieteicamie savienojumi Zīmējums Nr. 12. Ieteicamais pievienojums sprādziennedrošā vidē izejas ar ZENER tipa barjerām RS 485 un modui DATACOM-Sx 32

33 Zīmējums Nr. 13. Ieteicamais pievienojums ar atdaītāja paīdzību Atsevišķi savienotu izeju eektriskā izturība vienāda ar ~ 500 V. Izmantojot atdaītāju ir nepieciešams ņemt vērā pārraidi 100 mc impusu (piedāvāts firmas Turck atdaītājs ar tranzistoru izejām). Sprādziendrošās tepās var izmantot savienojumu saskaņā ar 14. zīmējumu (bez ZENER barjerām). 33

34 Zīmējums Nr. 14. Ieteicamais pievienojums sprādziendrošā vidē izejas RS Sprādziendrošības nodrošināšana Ekspuatējot ierīce sprādziennedrošā vidē jābūt izpidītiem sekojošiem nosacījumiem saskaņā ar Ostravas Radvanices, FTZY apstiprinājumu, sertifikāts [18]. Barošanai var izmantot tikai bateriju boku LP-03. Nomainot to jācenšas izvairīties no eektrostatiskās uzādēšanās. Jārīkojas saskaņā ar sadaļu 3.5. Montāžas aikā jābūt izpidītiem sekojošiem nosacījumiem: 1. Gāzes skaitītāja traucējumu ieejas un izejas impusa ķēdē var piesēgt saskaņā ar saskaņojumu tikai pasīvos kontaktu eementus vai bezkontaktu devējus, kuri ir droši no dzirksteļu veidošanās viedokļa (tā saucamās Vienkāršās ierīces saskaņā ar ČSN EN [3], pp.5.4.). 34

35 2. Impusu izeju savienojumam, kas barojas no iekšējā avota vidē ar sprādziena bīstamību, ir jābūt izpidītam caur ZENER barjeru vai ar sertificēta atdaītāja paīdzību. ZENER barjeras robežieumi: Izejošais spriegums U0 : max 28 V Īssavienojuma strāva I0 : max 93 ma Izejas jauda P0 : max 0,65 W Ieteicamais tips (izgatavotājs): MTL 787 (MTL), Z788 (Pepper+Fuchs) 3. Sērijveida komunikācijas savienojumam vidē ar sprādziena bīstamību ir jābūt izpidītam ar sertificēto optisko gavu vai ar sadaes pieņemšanas ierīci, kuru piesēdz pie korektora komunikācijas interfeisa RS485. Izietotās pieņemšanas ierīcei vajag ievērot µ-elcor komunikācijas ķēdes dziksteļdrošos parametrus, kuri ir: Li = 0 mh, Ci = 3 µf, Pi = 1 W, Ui = 10 V Kā pieņemšanas ierīces var pieietot sertificētus komunikācijas moduļus DATCOM-S1, DATCOM-S2 vai DATCOM-K2, DATCOM-K1. 4. Instaācijai nepieciešams izmantot kabeļus saskaņā ar ČSN EN [5]. Tiem ir jābūt spējīgiem izturēt pārbaudes strāvu 500 V ~ aptuveni vienu minūti. Iesakām, piemēram, ekrāna kabei UNITRONIC LiYCY (piegādātājs LAPP KABEL s.r.o. ), kurš tiek izgatavots ar dažādu dzīsu skaitu. Temperatūras diapazons nekustīgai izmantošanai ir no -30 0C īdz +80 0C. Kabeļu instaācijai ir jābūt tādai, ai uz tās dzirksteļu drošību neietekmētu negatīvi bakus esošās instaācijas. 5. Aizsardzība pret daudzdzīsu vadu gau nobružāšanos nodrošināta ar uzgaļa paīdzību (piemēram, saspiežamā čaua, saspraudnis), gaiem nav jābūt aizsargātiem tikai ar mīksto saodējumu. 6. Ekranēšanas savienojuma prasības vienā punktā veiciet saskaņā ar sadaļu Neizmantotajam ekranēšanas gaam ir jābūt aizsargātam pret nejaušu pieskaršanos. 7. Nepieciešama ierīces sazemēšana, veiciet to saskaņā ar sadaļu 3.1. ( pp.) Ierīces ieviešana ekspuatācijā Ierīce ražotājs piegādā transportēšanas stāvokī. Režīmu sēdzis noreguēts stāvokī OFF. Lietotājs pārsēgs režīmu sēdzi stāvokī SET un veiks noreguēšanu nepieciešamības gadījumā ar piegādātā PD programmnodrošinājuma paīdzību (skat ) saskaņā ar savām prasībām. Piemēram, nepieciešams iesēgt ieejas impusu ģenerēšanu. Pēc tam pārsēgsim režīmu sēdzi stāvokī RUN. Ierīce atrodas normāā 35

36 ekspuatācijas režīmā un veic visus mērījumus un gadu nogabāšanu. Kontroei uz baterijas vāciņa un režīmu sēdža vāciņa tiek uzīmēta ietotāja marka. Zīmējums Nr. 15. Oficiāo uzīmju un ietotāja pombu izvietošana. Zīmējums Nr. 16. Gavenās etiķetes un izgatavotāja zīmes piemērs 3.5. Baterijas nomaiņa Ierīce izmanto LP-03 tipa bateriju boku ar igaicīgu kapošanas termiņu un integrēto aktuāās ietipības ierakstīšanas sistēmu. Ievērojot FTZÚ [18] sertifikātu, iespējams veikto bateriju boka nomaiņu sprādziennedrošā vidē. Speciāie izmantošanas noteikumi: 36

37 1) pārrēķina ierīces barošanai nav atļauts izmantot citu barošanas boku, kurš atšķiras no oriģināā ražotāja barošanas boka. 2) Nomainot iebūvēto baterijas boku, nepieciešams izvairīties no tā eektrostatiskās uzādes iespējas, t.i. netīrīt, nesaucīt to sprādziennedrošā vidē. Baterijas nomaiņas procedūra Vispirms mums ir jāpārsēdz režīmu sēdzis stāvokī OFF. Ierīce sagabās aktuāos mērījumus un izrēķinātos ieumus EEPROM atmiņā, nenotiks mērījums. Nepieciešams pagaidīt, kamēr nodzisīs dispejs. Nomainīsim baterijas boku. Pēc jaunas baterijas pievienošanas, pārsēdziet režīmu sēdzi atpakaļ stāvokī SET un pēc tam RUN. Ierīce izsauks ieumu no EEPROM atmiņas un tupinās mērījumu un arhivēšanu saskaņā ar īdz tam brīdim uzstādītiem parametriem. Lieumi, kuri nogabāti visos ierīces arhīvos, paiks sagabāti. Ja nomaiņa turpināsies vairāk nekā aptuveni 20 sekundes, tad notiks tikai datuma un aika nostādnes zaudēšana. Doto var izabot ar piegādātā programmnodrošinājuma paīdzību (skat ) Baterijas dzīvotspēja Baterijas ietipība ir pietiekoša ierīces ekspuatācijai 6 gadu garumā pie šādiem nosacījumiem: Mērīšanas periods ieāks par 15 sekundēm. Atļauta izejošo impusu ģenerēšana. Max attēojums piecas minūtes dienā. Komunikācija ar ierīci vienu reizi dienā (30 sekundes). (vienas dienas gaitā savākto datu noasīšana). 4. Saīsinātā izmēģināšana 4.1. Sertifikāts Korektora montāžu un saīsināto pārbaudi Čehijā var veikt montāžas organizācija, kura ieguva no metrooģiskā institūta Reģistrācijas sertifikātu mērierīču montāžai saskaņā ar 19 ikuma Nr. 37

38 505/1990 Sb. Par metrooģiju, un darbinieki kuri ir ČMI Sertifikāta īpašnieki, kurš dod tiesības veikt atbistošo metrooģisko darbību; un tie vienaicīgi ir ELGAS Sertifikāta īpašnieki, kas dod tiesības veikt korektora micro-elcor montāžu un saīsināto pārbaudi Saīsinātās pārbaudes veikšana Princips - mērīšana pie viena temperatūras un spiediena ieuma; - konvencionā pareizā Ze numura ieuma aprēķins no etaona ieumiem; - Ze numura saīdzināšana ar pārrēķina ierīces Z numura ieumu (statiskā); - Ze numura saīdzināšana ar pārrēķina ierīces Z numura ieumu (dinamiskā) Aprīkojums Saīsinātā pārrēķina ierīces pārbaudes veikšana tā uzstādīšanas vietā tiek veikta pēc metrooģiskiem priekšrakstiem [16.]. Priekšrakstā aprakstītas prasības pēc nepieciešamā aprīkojuma ar ierīcēm: - spiediena mērīšanas etaons, temperatūras mērīšanas etaons, impusu ģenerators, Dewara trauks, izskaitļojamā tehnika Ārējā/ iekšējā apskate/ izskats Tiek veikta ierīces apskate, tiek kontroēts, ai nebūtu kabeļu un ražotāja etiķešu bojājumi, netiktu bojātas pombēs, nebūtu bojātas un būtu oficiāās zīmes, atrodošās korektorā (Zīm. Nr. 15., nodaļa 3.4.). Tiek veikta ierīces apskate, tiek kontroēts ai nebūtu bojāti izgatavotāja kabeļi un marķējumi, netiktu bojātas pombēs, netiktu bojātas un būtu oficiāās zīmes, kuras atrodas uz korektora Skaitītāju sākuma stāvokļi Līdz saīsinātās pārbaudes sākumam uzstādīšanas vietā nepieciešams izasīt un ierakstīt protokoā gāzes skaitītāja sākuma 38

39 stāvoki, ekspuatācijas apjoma V un normāā apjoma Vn skaitītāju sākuma stāvokļus un korektora rezerves un normāo apjomu stāvokļus Etaonu pievienošana Temperatūras devējs pārvietosies no čauas uz caurues uz Dewara trauku kopā ar temperatūras etaona mērītāju. Pārbaudes gaitā šķidrumu maisa, kamēr mērāmā temperatūra nekļūs pastāvīgā. Spiediena etaona mērītājs piesēdzas pie brīvā trīsgaitas krāna izvada. Uz krāna atvērsies ceļš uz visiem izvadiem un nepieciešams nogaidīt mērāmā spiediena īdzsvara stāvoki Pārrēķina koeficients Ze No spiediena un temperatūras etaona ieumiem tiek izskaitļots konvencionais pareizais ieums Ze: Ze = (pe / pn) * (Tk + tn) / (Tk + te) * (1 / Ke) kur pn aprēķinātais spiediens [kpa] Tk absoūtās temperatūras konstante [K] tn izskaitļojamā temperatūra [0C] te temperatūras etaona ieums [0C] pe spiediena etaona ieums [kpa abs.] Ke saspiežamības īmenis [-] Ierīces īpašību uzskaitījums Pie jebkuras noasīšanas no dispeja, nepieciešams ņemt vērā to, ka aktuaizācija un pati mērīšana notiek ar noreguētu periodu. Ar šo periodu aktuaizējas arī apjomu ieumi. Darba atviegošanai iespējams iesadēšana, skat. sadaļu izmantot funkciju ieumu Statiskā pārbaude Uz korektora dispeja noasāms numura z ieums. Korektora kļūdai ir jāapmierina nosacījums: ε r ( Z ) = ( Z / Z e 1) 100 % εr ( Z ) <1% 39

40 Dinamiskā pārbaude - impusu ģeneratora izeja piesēdzas pie impusu ieejas; - pie spiediena un temperatūras konstantiem/ nemainīgiem noteikumiem tiks nosūtīts 1 impuss (nues); - noasīsies no dispeja ekspuatācijas apjoma V1 = V sākuma stāvokis; - noasīsies no dispeja normētā apjoma sākuma stāvokis Vn1 = Vn, ieskaitot desmito daļu (otrreizējā pogas nospiešana); - iesēgsies impusu ģenerators. Noteikums impusu skaitam aprakstīts priekšrakstā [16], tomēr korektora precizitātei ir jābūt izpidītai pieaugumiem no katra impusa (ieteicams impusi); - īdzīgi kā apjomu sākuma stāvokļi, noasīsies arī apjoma beigu stāvokļi V2, Vn2; - izskaitļosies Zimp numurs saskaņā ar attiecību: Zimp = (Vn2 Vn1) / (V2 V1); - korektora kļūdai ir jāapmierina noteikums: ε r ( Z imp ) = ( Z imp / Z e 1) 100 % εr ( Z imp ) <1% Protokos Lieuma mērīšanu un izskaitļošanu nepieciešams ierakstīt saīsinātās pārbaudes bankā. Noteikumi kritērijiem APMIERINĀJA saskaņā ar paraugiem un Paaišana ekspuatācijā Atsēdzas impusu ģenerators, un pārrēķina ierīces impusu izeja piesēdzas pie gāzes skaitītāja izejas. Darbojoties gāzes skaitītājam ar radušos ekspuatāicjas apjoma pieaugumu tiek kontroēta impusu ceļu caurejamība. Trīsgaitas krāns atgriezīsies ekspuatācijas spiediena mērīšanas stāvokī. Temperatūras devējs iegremdēsies čauā uz caurues. Starptepa čauas iekšienē var būt aizpidīta ar siikona eļļu (skat ) Skaitītāja beigu stāvokļi - īdzīgi kā sadaļā , nepieciešams izasīt skaitītāja beigu stāvokļus; - protokoā par paaišanu ekspuatācijā jābūt veiktam novērtējumam: 40

41 a) par jauno starpību starp gāzes skaitītāju un pārrēķina ierīces ekspuatācijas apjomu; Vd = V_beigu V_sākuma b) caurpūdušais gāzes apjoms Vu Gāzes apjoms, kurš mērīšanas ierīces atsēgšanās aikā izpūdis caur gāzes skaitītāju, reizinājums par ieumu Z, kuru parāda atbistošais korektors pie atkārtota ievada ekspuatācijā, tā kā tieši tagad tiek noņemta esošā gāzes temperatūra un spiediens. Vu = (V_gāzes skaitītājs_beigu V_gāzes skaitītājs_sākuma) x Z - finansu aprēķinu par pagājušo/ caurpūdušo gāzes apjomu aprunās gāzes piegādātājs ar saņēmēju Montāžas markas Pēc saīsinātās pārbaudes pabeigšanas nepieciešams nopombēt: - gāzes skaitītāja impusu izejas saspraudni, - temperatūras devēju čauā, - trīsgaitas krāna rokturi ekspuatācijas stāvokļa mērīšanas stāvokī; - aizskrūvētu režīmu sēdža vāciņu Piezīme par anaoģisko kanāu kļūdām Tajā gadījumā, kad nepieciešams noteikt kopējās kļūdas sastādošās komponentes, jāizmanto formuas: Kopējā kļūda: ε r ( Z ) = ε r ( p ) ε r (t ) Spiediena kanāa kļūda: ε r ( p) = Temperatūras kanāa kļūda: ε r (t ) = 41 [%] ( p pe ) 100 pe [%] (t t e ) 100 t e + 273,15 [%]

42 4.3. Piegādes saturs Katrā Micro-ELCOR kompektā ietipst: korektors Micro-ELCOR, ar spiediena pārveidotāju, ar temperatūras devēju uz 2,5 m kabeļa, ar 2,5 m kabei gāzes skaitītāja pievienošanai; ietotāja instrukciju; čauu temperatūras devējam; piemetinājumu uzmavu uz caurues (taisno vai īko); montāžas pāksni (specificēts stiprinājums); Micro-ELCOR programnodrošinājumu ierīces komunikācijai ar PD. Papidus piederumi: trīsgiatas krāns PN 100 Egas ; infrasarkanā gava HIE Pasūtījuma veids Pasūtījumā ir jāspecificē: spiediena diapazonu; saspiežamības aprēķina tipu ( AGA NX-19, AGA NX-19 mod, SGERG 88); prasības impusu izeju izmantošanai; prasības sērijas komunikācijas RS 232/485 montāžai; pieprasāmie arhivētie dati (mēneša dati, dienas dati, stundu dati); prasības par gāzes skaitītāja ieejas traucējumiem; temperatūras devēja kabeļa garumu standarts 2,5 m; ieeja kabeļa no gāzes skaitītāja garumu standarts 2,5 m; stiprinājums (uz sienas vai caurues diametrs) pāksnes montāžai; uzkausējumu (tiešo vai netiešo, vītne M20x1,5 vai G ½ ); papidus piederumi (skat. 4.3.). 42

43 Par iespējamo komercnodaļu. turpmāko prasību izpidi jākonsutējas ar 5. Literatūras saraksts [1] ČSN EN Sprādziendrošas eektriskās iekārtas. Kopējās prasības. Izdots: 1998.g. oktobris. [2] ČSN EN Sprādziendrošas eektriskās iekārtas. Dzirksteļu drošība. Izdots: 1996.g oktobris + abojums *COR [3] ČSN EN Sprādziendrošas eektriskās iekārtas. Eektriskās sistēmas, drošās no dzirksteļdrošības viedokļa. Izdots: 1993.gada oktobris. [4] ČSN EN Eektriskās iekārtas sprādziennedrošai gāzes atmosfērai. 10.nodaļa: Bīstamo tepu noteikšana. ČNI, 1997.gada augusts. [5] ČSN EN Eektriskās iekārtas sprādziennedrošai gāzes atmosfērai. 14.nodaļa. Eektriskā instaācija bīstamās tepās (ne tādās kā šahtās). ČNI, 1999.gada marts. [6] ČSN EN Aizsardzības ar apvaku īmeņi (aizsardzības īmenis IP kods). Izdots: 1993.g. novembris. [7] ČSN EN : 1998.g. septembris. Noteiktās vides kasifikācija. 3.Daļa:Vides parametru grupu un to prasību īmeņu kasifikācija 3.Nodaļa: Stacionārā izmantošana vietās, kuras ir aizsargātas no atmosfēras ietekmes. [8] ČSN EN Eektromagnētiskā savietojamība (EMC). Daļa: Pamata standarti Izturība rūpnieciskā vidē. Izdots: 2000.g. jūnijs. [9] ČSN EN Datu apmaiņa eektriskā skaitītāja noasīšanai, tarifu vadība un sodzes reguēšana tiešā vietējā datu apmaiņa. Izdots: 1997.g. jūijs. [10] Likums Nr. 11/ 1997 Iz.par tehniskām izstrādājumiem, ikuma Nr. 71/2000 Iz. tekstā. prasībām 6-2 pret [11] Likums NR. 505/1997 Iz. par metrooģiju, ikuma Nr. 119/2000 Iz.tekstā. [12] Vadības ēmums Nr. 169/1997 Iz., tehniskās prasības pret izstrādājumiem no eektromagnētiskās savienojamības viedokļa. [13] Vadības ēmums Nr. 282/2000 Iz., kurām mainās vadības ēmums Nr. 169/1997 Iz. 43

44 [14] Vadības ēmums Nr. 176/1997 Iz., tehniskās prasības pret iekārtām un aizsardzības sistēmām, kuras paredzētas ietošanai sprādziennedrošā vidē. [15] TPM : Gāzes daudzuma pārrēķina ierīce. Tehniskās un metrooģiskās prasības. [16] TPM : Gāzes daudzuma pārrēķina ierīce. Saīsinātā pārbaude. [17] Protokos par eektromagnētiskās savietojamības pārbaudi EMC ,769/2001. [18] FTZU 01 ATEKS 0044X tipa ES sertifikāts. [19] Sertifikāts par tipveida pārbaudi ČMI: TCM 143/ un pieikums Nr.1. 44

45 6. Vēsture Ierīces versija tika izgatavota 2000.gada decembrī. Versija tika radīta 2001.gada novembrī. Tā satur saspiežamības īmeņa aprēķinu saskaņā ar AGA NX-19, AGA NX-19mod un SGERG-88 metodēm. Tā papašina spiediena diapazonu īdz 1000 kpa. Izmērītos ieumus var sagabāt stundu vai diennakšu arhīvos. Pastāv komunikācijas iespēja caur interfeisu RS 232/

46 PIELIKUMS Spiediena padeves montāžas procedūra Spiediena gaisa piesēgšana STrīsgaitas vārsta spiediena ieejas piesēgšana pie gāzes skaitītāja izejas PR un trīsgaitas vārsta ar spiediena devēju izejas, notiek ar nerūsējošās spiediena cauruītes 6 x 1 mm paīdzību. Ieteicams izmantot mīkstas bezšuvju caurues no nerūsējošā tērauda saskaņā ar DIN (ČSN 17343) un saskaņā ar DIN daļu. Neizmantot e. metinātas cauruītes! izmantošana savienojumos. Nav pieļaujama nobīvējošā tefona Pats savienojums saskaņā ar DIN 2353 reaizēts ar grieztu gredzenu 6L un apiekamo uzgriezni ar vītni M12 x 1,5. Spiediena cauruītei var izveidot vēamo formu ar cauruļokāmās ierīces paīdzību (var piemēram, izmantot firmas SCHWER fittings cauruļokāmo ierīce RBC 0612 vai arī firmas Parker ierīci BAV 6/12, firmas APT Hydrauik ierīci RBV 06/22 ). Formēšanas aikā nepieciešams ievērot sekojošus noteikumus, kuri attēoti zīmējumos: Minimāais taisnās cauruītes garums Minimāais cauruītes garums īdz iziekumam vienāds ar diviem vienāds ar apiekamā uzgriežņa apiekamā uzgriežņa augstuma ieumiem 2,5 reižu augstumu 46
