ΥΠΟΛΟΓΙΣΤΙΚΕΣ ΜΕΘΟΔΟΙ ΣΤΙΣ ΚΑΤΑΣΚΕΥΕΣ. Εισαγωγή στο SW / Simulation II
|
|
|
- Θάνος Ευάριστος Γούσιος
- 8 χρόνια πριν
- Προβολές:
Transcript
1 ΥΠΟΛΟΓΙΣΤΙΚΕΣ ΜΕΘΟΔΟΙ ΣΤΙΣ ΚΑΤΑΣΚΕΥΕΣ Εισαγωγή στο SW / Simulation II Λεωνίδας Αλεξόπουλος, Λέκτορας, Τομέας ΜΚ&ΑΕ leo@mail.ntua.gr, τηλ: Βοηθοί διδασκαλίας: Δημήτριος Βενετσάνος, ΙΔΑΧ, Τομέας ΜΚ&ΑΕ demetrios.venetsanos@gmail.com τηλ: Γιάννης Μελάς, Διδακτορικός φοιτητής, Τομέας ΜΚ&ΑΕ giannis.melas@gmail.com τηλ:
2 Μοντέλο ορθογωνικής πλάκας φέρουσας οπή (συνέχεια)

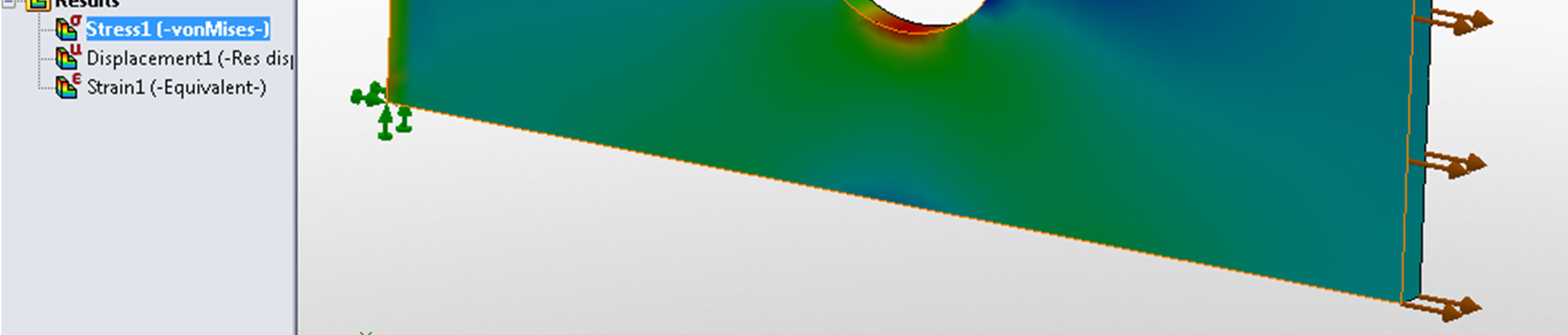

3 Ανάλυση εφελκυόµενης ορθογωνικής πλάκας φέρουσας οπή (συνέχεια)
4 Factor Of Safety σ σ allowable Συντελεστής ασφαλείας appearing σ allowable Multiplication Factor = 1 σ appearing : Επιτρεπόµενη τιµή : Μέγιστη εµφανιζόµενη τιµή Multiplication Factor : Θετικός, δεκαδικός αριθµός Για ελατά υλικά: Maximum von Mises stress Maximum shear stress (Tresca) Για ψαθυρά υλικά: Mohr-Coulomb stress Maximum Normal stress Κριτήρια αστοχίας Για σύνθετα υλικά Tsai-Hill Tsai-Wu Maximum Stress

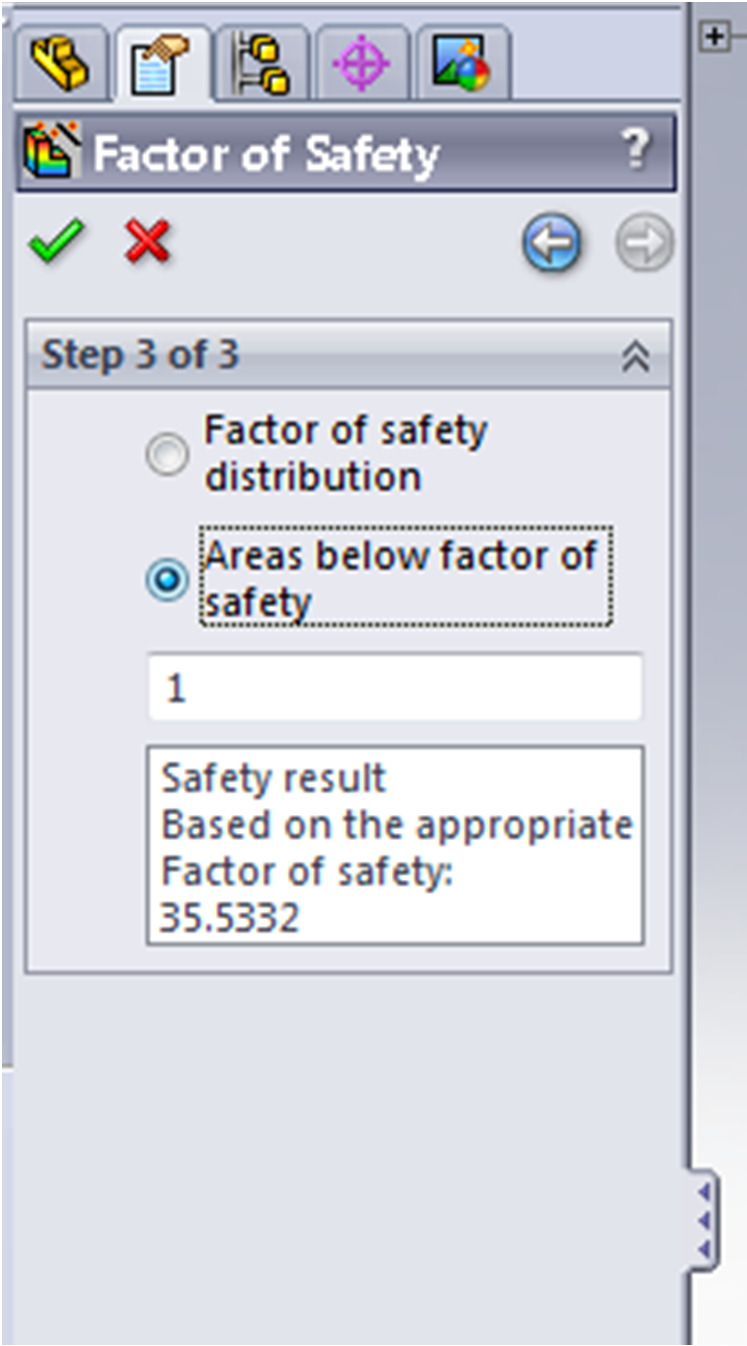

5 Συντελεστής ασφαλείας 1 ( εξί κλικ) Define Factor of Safety Plot 2 3
6 Συντελεστής ασφαλείας 1 2 ΟΚ (Ολοκλήρωση διαδικασίας) Εξ ορισµού τιµή: 1 Οσο µικρότερος ο συντελεστής (multiplication factor), τόσο αυστηρότερο το κριτήριο αστοχίας Εµφάνιση περιοχών µε ανεπαρκή συντελεστή ασφαλείας
7 Συντελεστής ασφαλείας Με µπλε χρώµα απεικονίζεται η περιοχή µε επαρκήσυντελεστή Ασφαλείας (FOS) > 1
8 1 Συντελεστής ασφαλείας ήλωση αυστηρότερου κριτηρίου αστοχίας 2 ( εξί κλικ) / Edit Definition Οσο µικρότερος ο συντελεστής (multiplication factor), τόσο αυστηρότερο το κριτήριο αστοχίας

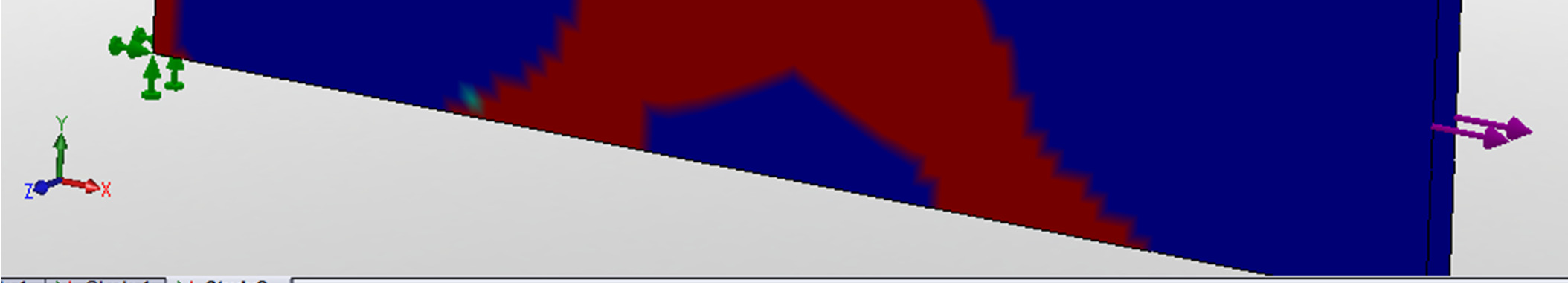

9 Συντελεστής ασφαλείας Με κόκκινο χρώµα απεικονίζεται η περιοχή µε ανεπαρκήσυντελεστή Ασφαλείας (FOS) < 1

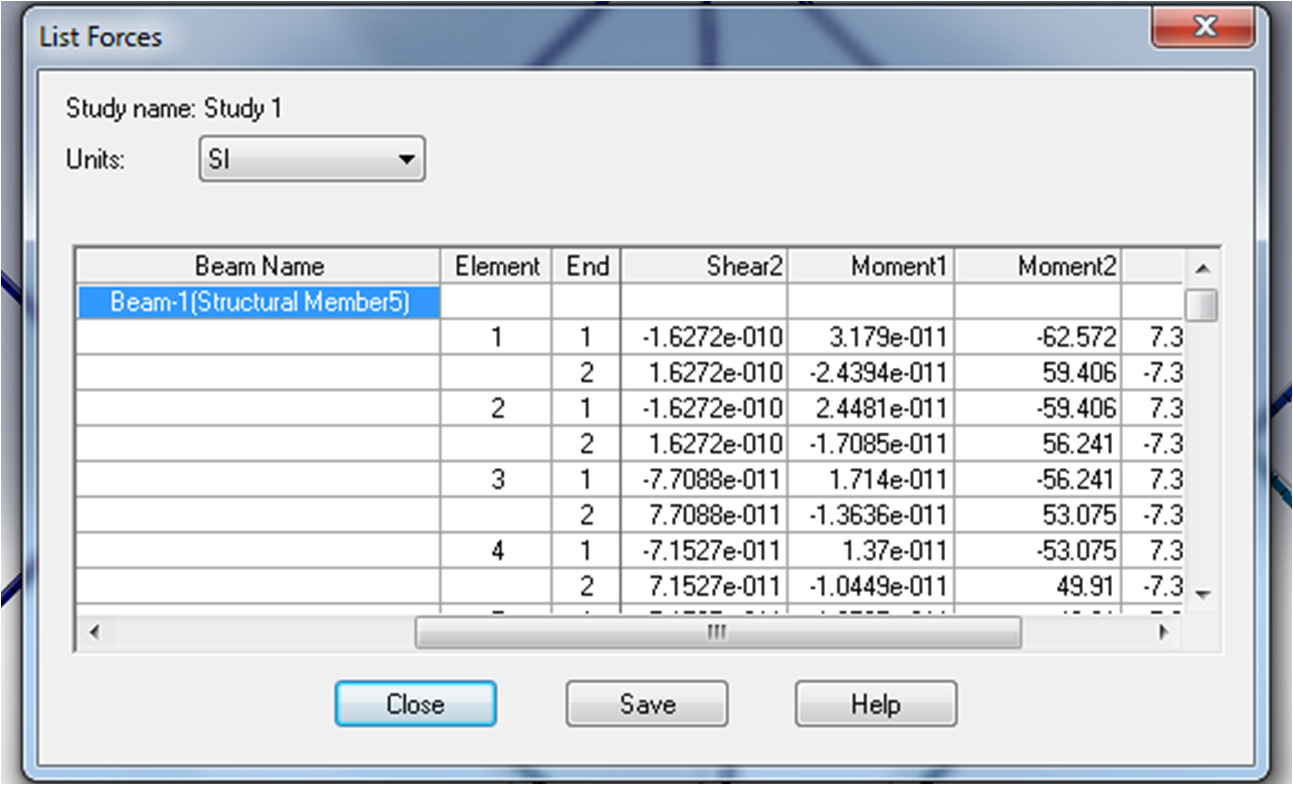

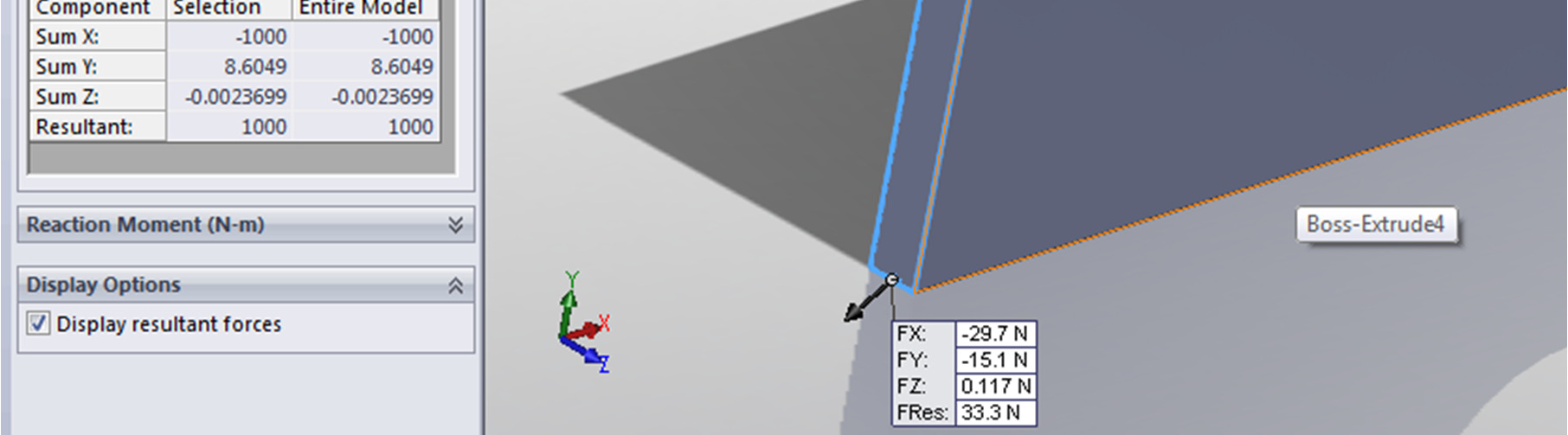

10 Υπολογισµός αντιδράσεων 1 2 ( εξί κλικ) / List Result Force Τα αποτελέσµατα απεικονίζονται αριθµητικά & διανυσµατικά (συνολικά και κατά δεσµευµένη γεωµετρική οντότητα)

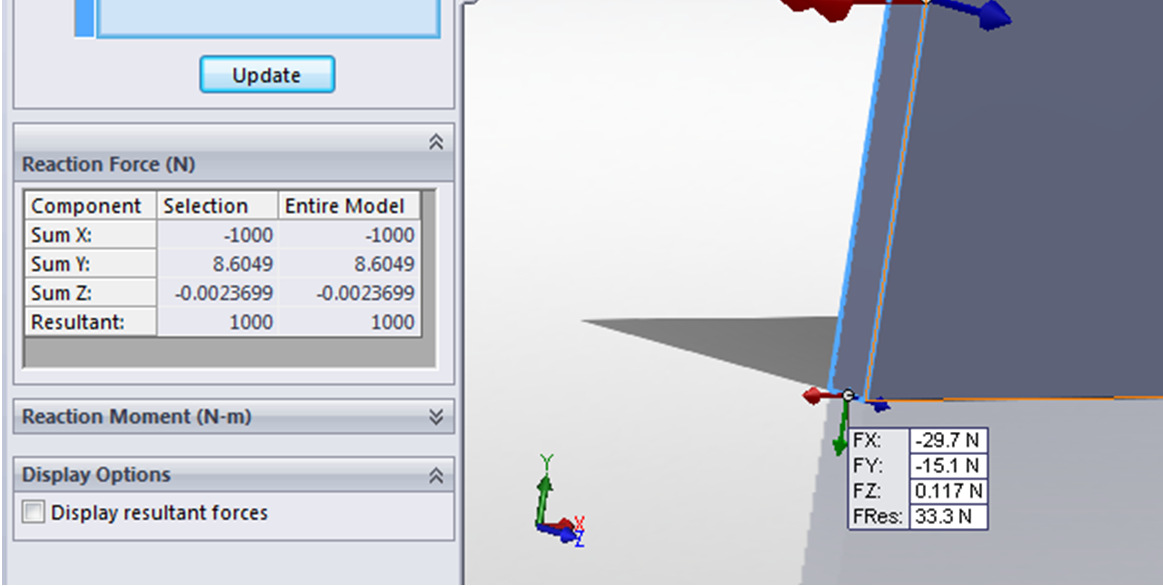

11 Υπολογισµός αντιδράσεων ιανυσµατική απεικόνιση συνισταµένων αντιδράσεων κατά δεσµευµένη γεωµετρική οντότητα
12 Υπολογισµός πλαισίου Έστω το απεικονιζόµενο σωληνωτό δικτύωµα (διατοµή σωλήνος: 26.9x3.2) κατασκευασµένο από απλό δοµικό χάλυβα

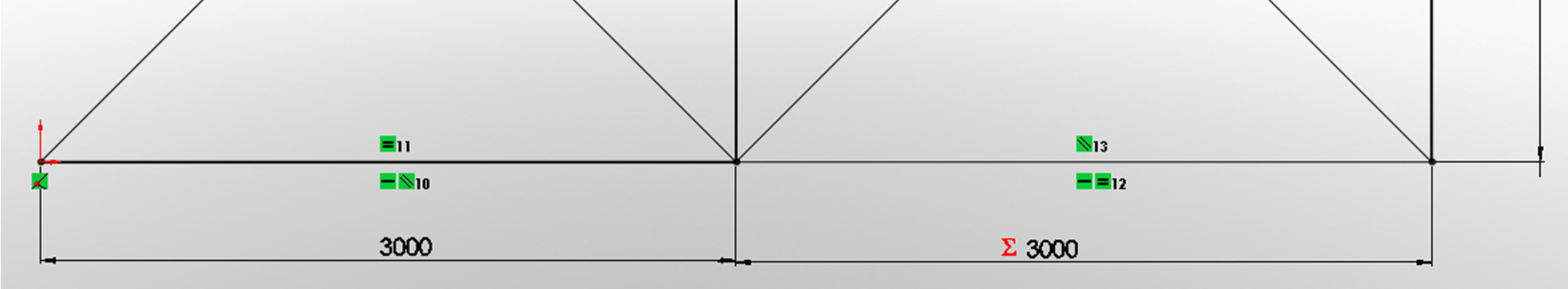

13 Υπολογισµός πλαισίου / ηµιουργία µοντέλου 1 2 Kάθε οµάδα γραµµών από το sketchείναι δυνατόν να σχηµατίσει ένα διαφορετικό group (Structural Member) 3
14 Υπολογισµός πλαισίου / ηµιουργία µελέτης 1 2 Αυτόµατη αναγνώριση δοκιδόµορφων στοιχείων

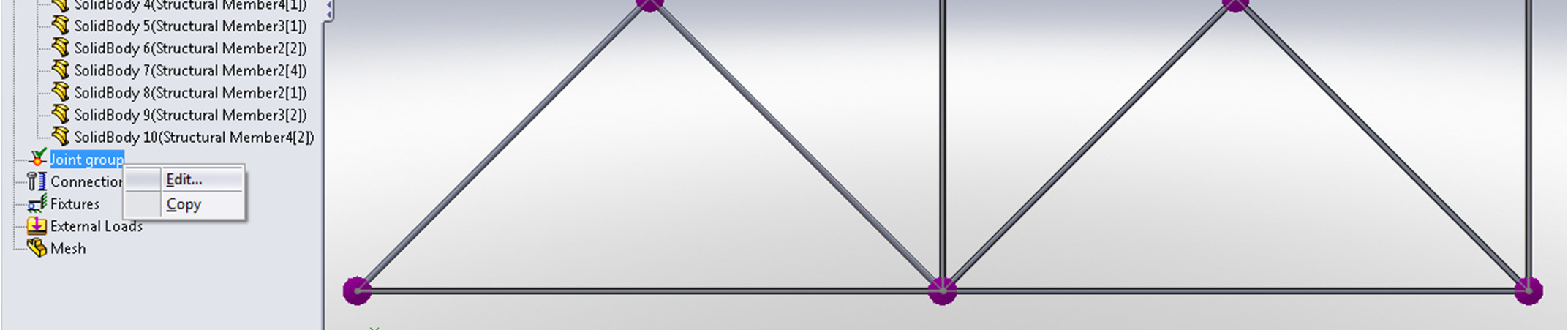

15 Υπολογισµός πλαισίου Joint Group: ( εξί κλικ) / Edit Αυτόµατη αναγνώριση σηµείων τοµής δοκιδόµορφων δοµικών στοιχείων

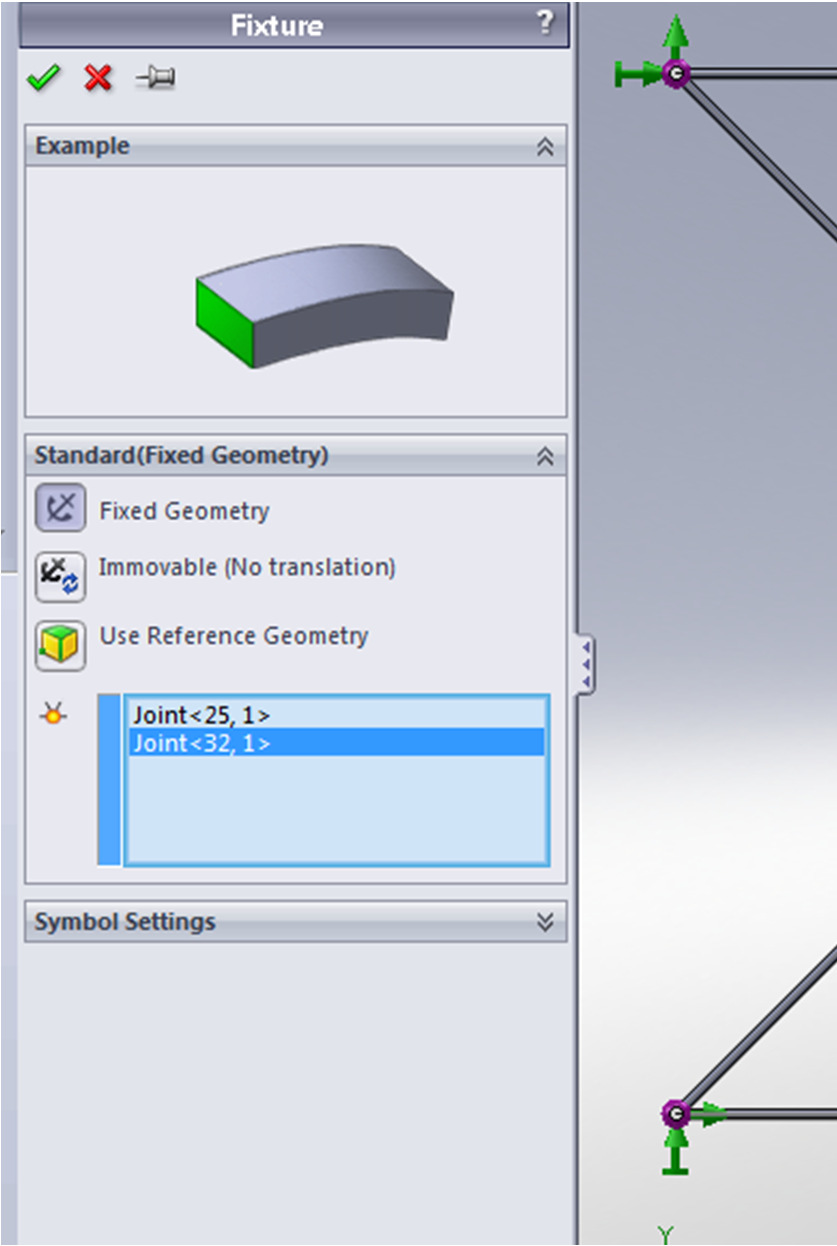

16 Υπολογισµός πλαισίου 1 Ορισµός συνθηκών στήριξης Αυτόµατη αναγνώριση κόµβων αρχής και πέρατος δοκιδόµορφων δοµικών στοιχείων 2
17 Υπολογισµός πλαισίου 1 Ορισµός συγκεντρωµένης δύναµης 2

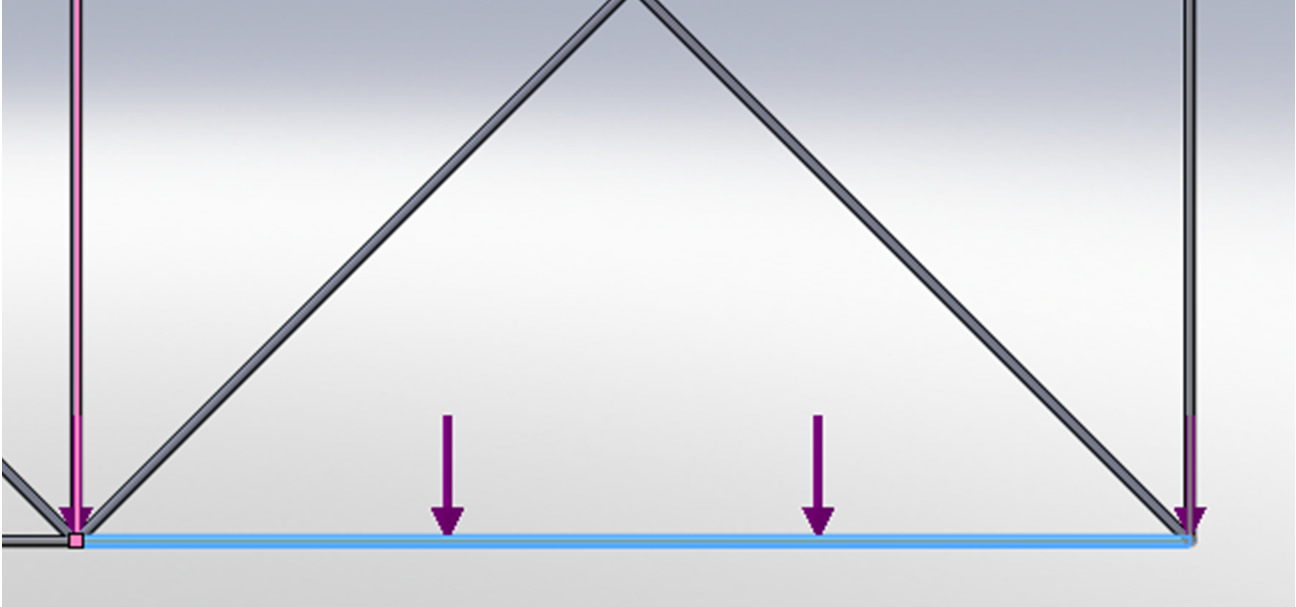

18 1 Υπολογισµός πλαισίου Ορισµός κατανεµηµένης δύναµης 2
19 Υπολογισµός πλαισίου 1 Κατασκευή πλέγµατος (δεν υπάρχει δυνατότητα επιλογής πλήθους στοιχείων) 2 Mesh: ( εξί κλικ) / Create mesh

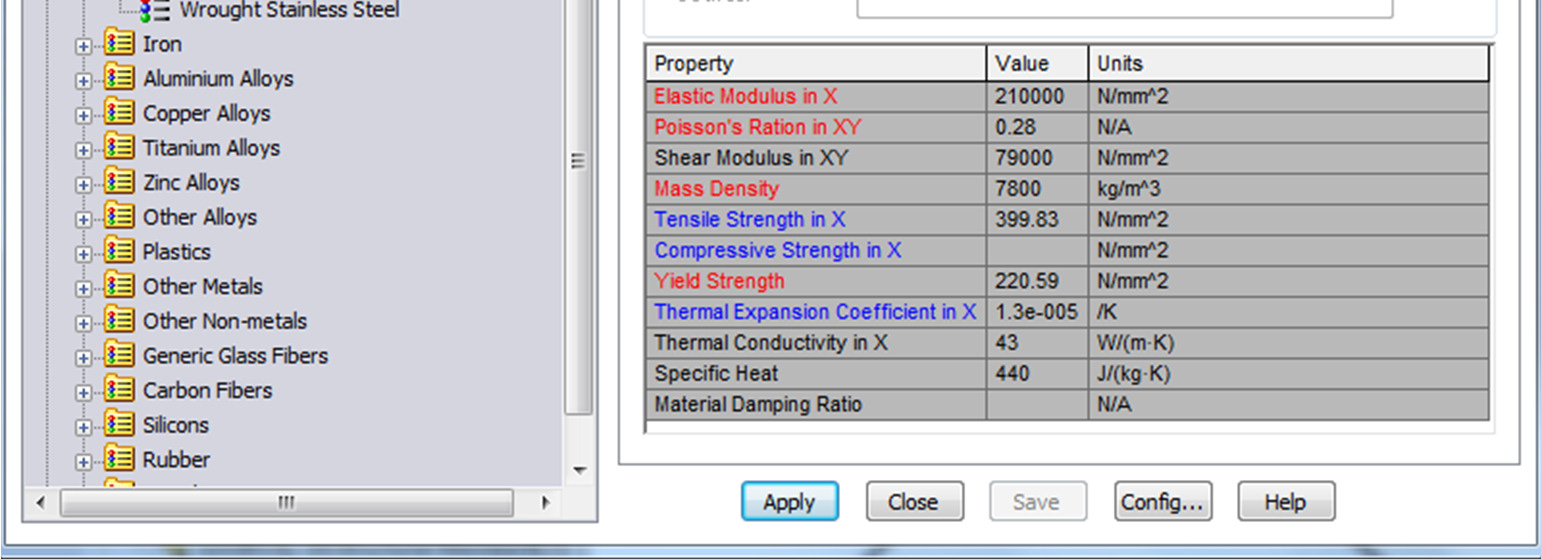

20 Υπολογισµός πλαισίου 1 Απόδοση υλικού (απλός δοµικός χάλυβας) σε όλα τα δοµικά στοιχεία Part2: ( εξί κλικ) / Apply Material to All bodies 2

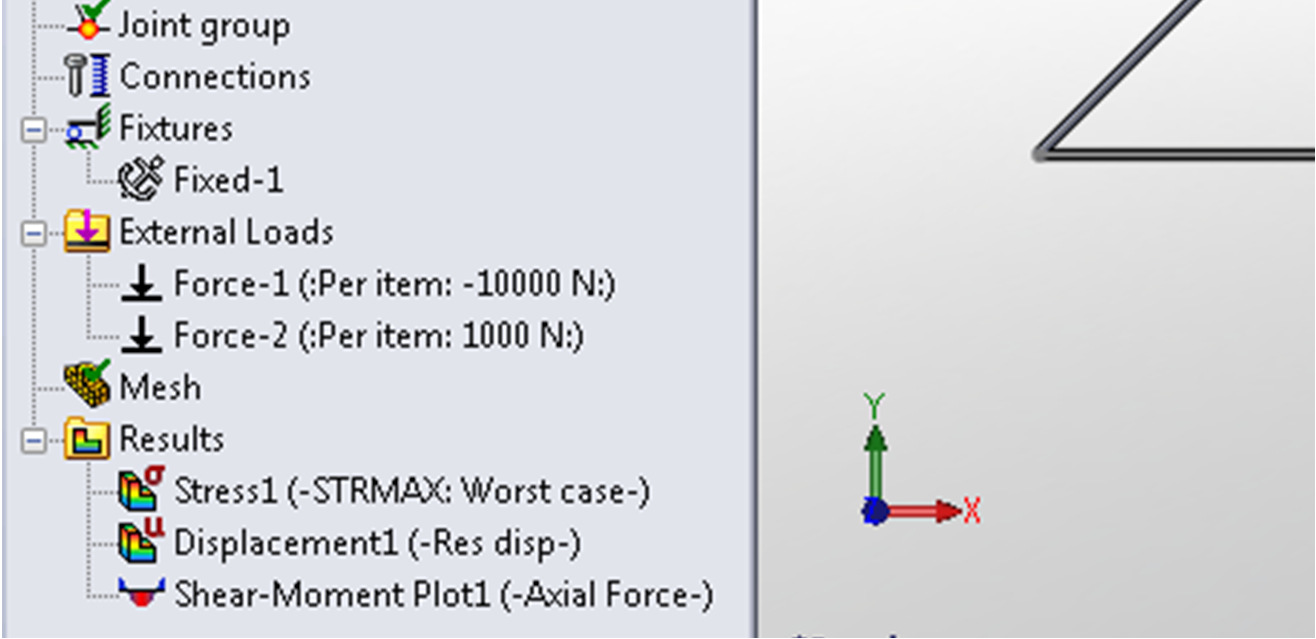

21 1 Υπολογισµός πλαισίου Ανάλυση 3 Stress1: ( εξί κλικ) / Edit definition 2 ηµιουργία διαγράµµατος τάσεων

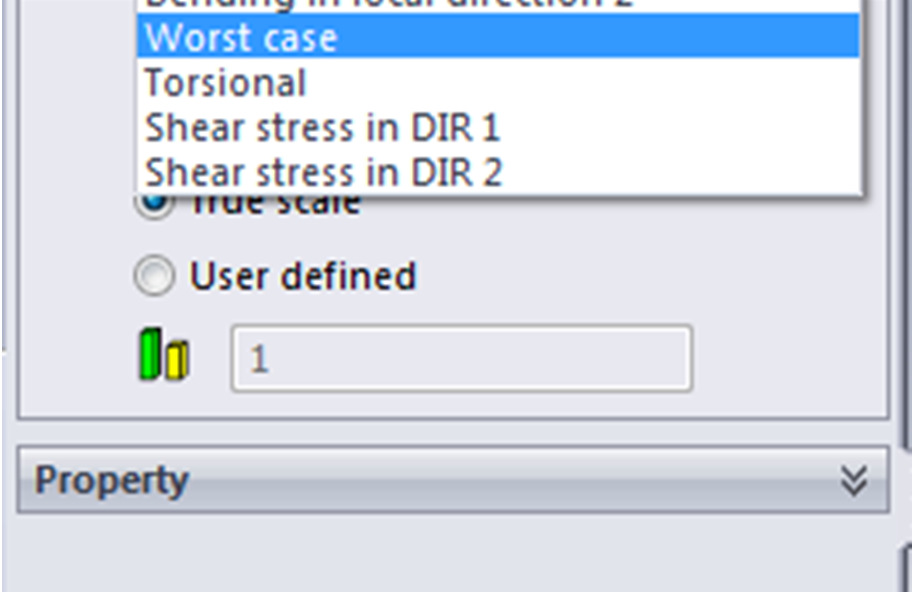

22 Υπολογισµός πλαισίου ιάγραµµα τάσεων επιλογή worst case (Γιατί;)
23 Υπολογισµός πλαισίου Υπολογισµός εντατικών µεγεθών (Γιατί;)

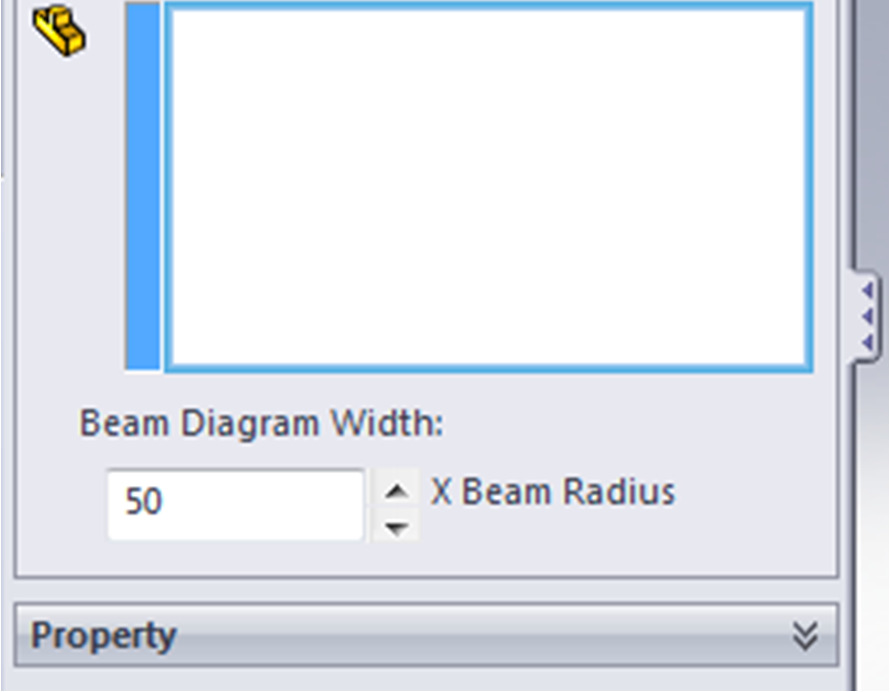

24 Υπολογισµός πλαισίου 1 2 Κατασκευή διαγραµµάτων N-Q-M (Γιατί;)

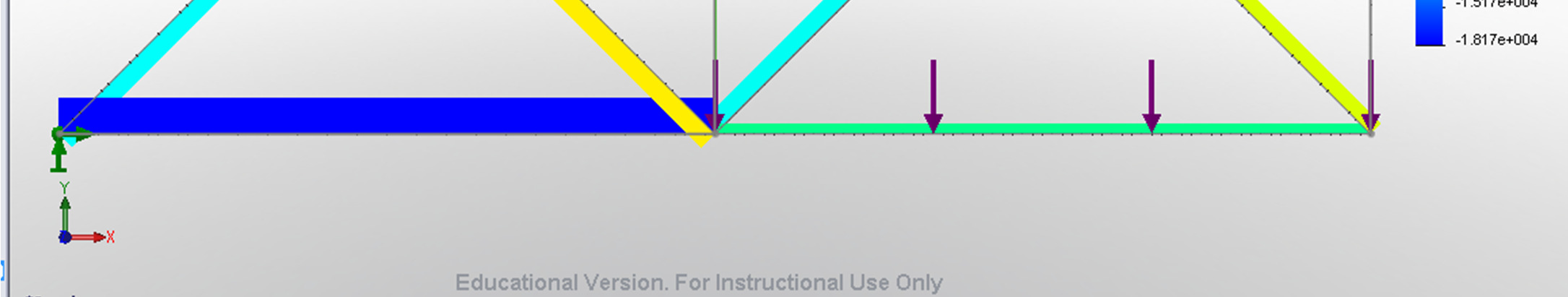

25 Υπολογισµός πλαισίου ιάγραµµα αξονικών δυνάµεων (Ποιοτικά, είναι αναµενόµενη η καταγραφείσα κατανοµή ή όχι και γιατί;)

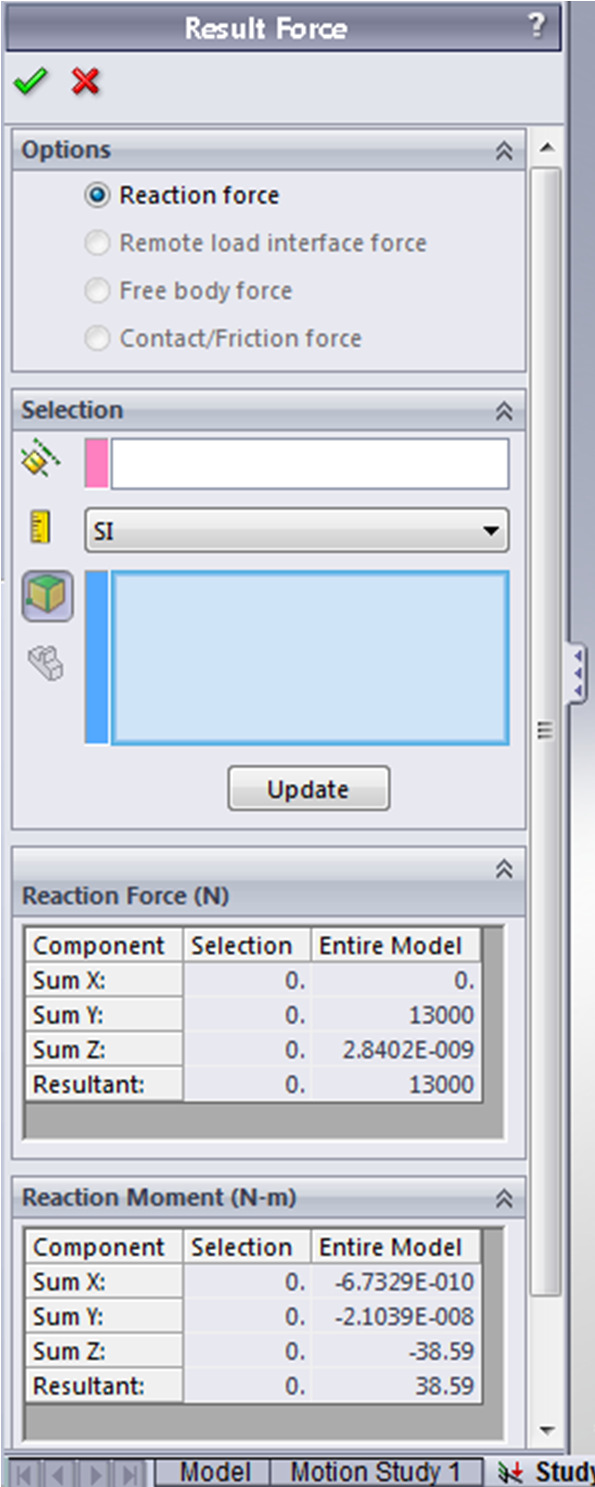

26 Υπολογισµός πλαισίου 1 2 Υπολογισµός αντιδράσεων (Είναι αναµενόµενα τα αποτελέσµατα ή όχι και γιατί;)

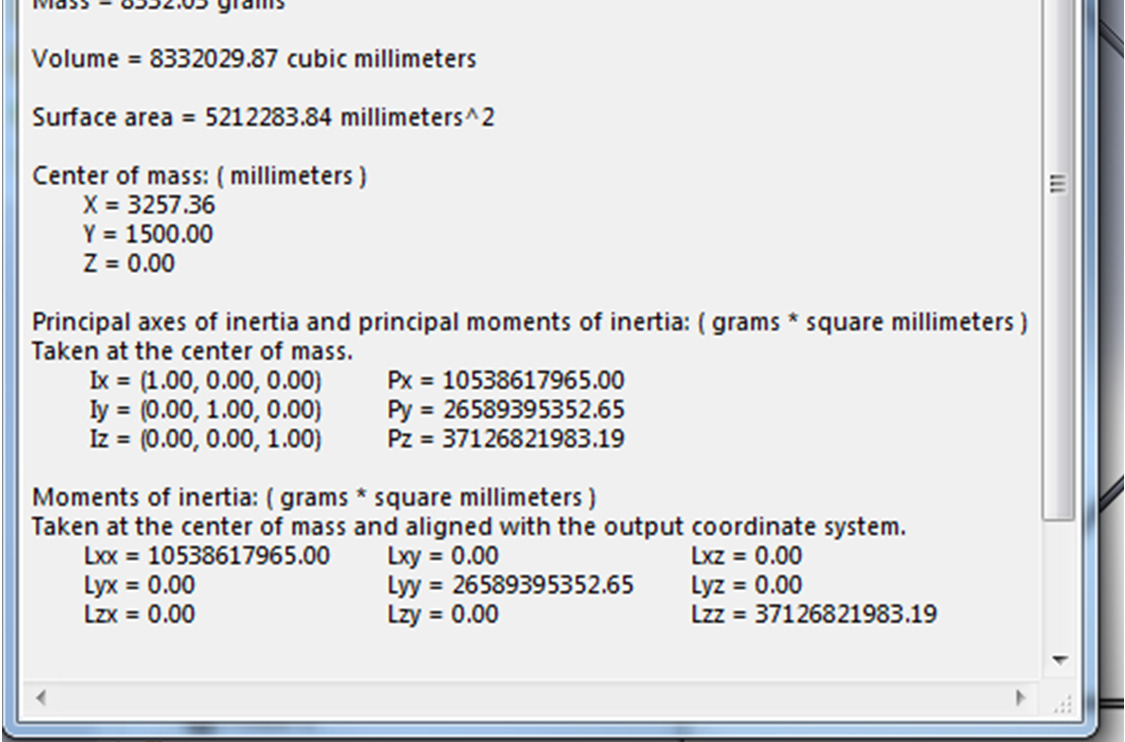

27 Υπολογισµός πλαισίου / Mass Properties 1 2 Υπολογισµός χρήσιµων µεγεθών (π.χ. βάρος κατασκευής, συντεταγµένες κέντρου µάζας, κ.α.)

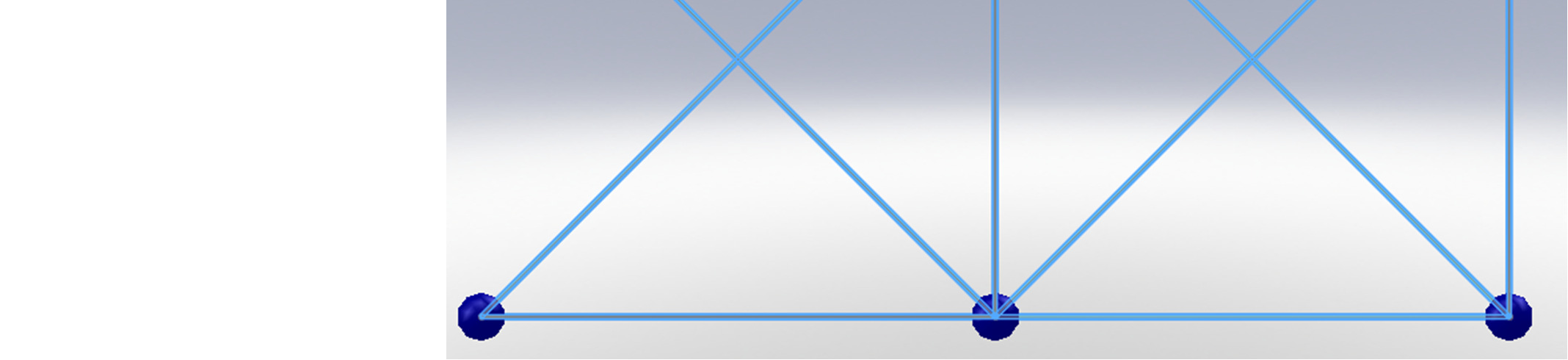

28 Υπολογισµός δικτυώµατος 1 2 Επιλογή όλων των δοµικών στοιχείων προκειµένου να αναγνωρισθούν ως ραβδόµορφα στοιχεία
29 Υπολογισµός δικτυώµατος 1 Αναγνώριση όλων των δοµικών στοιχείων ως ραβδόµορφα στοιχεία 2

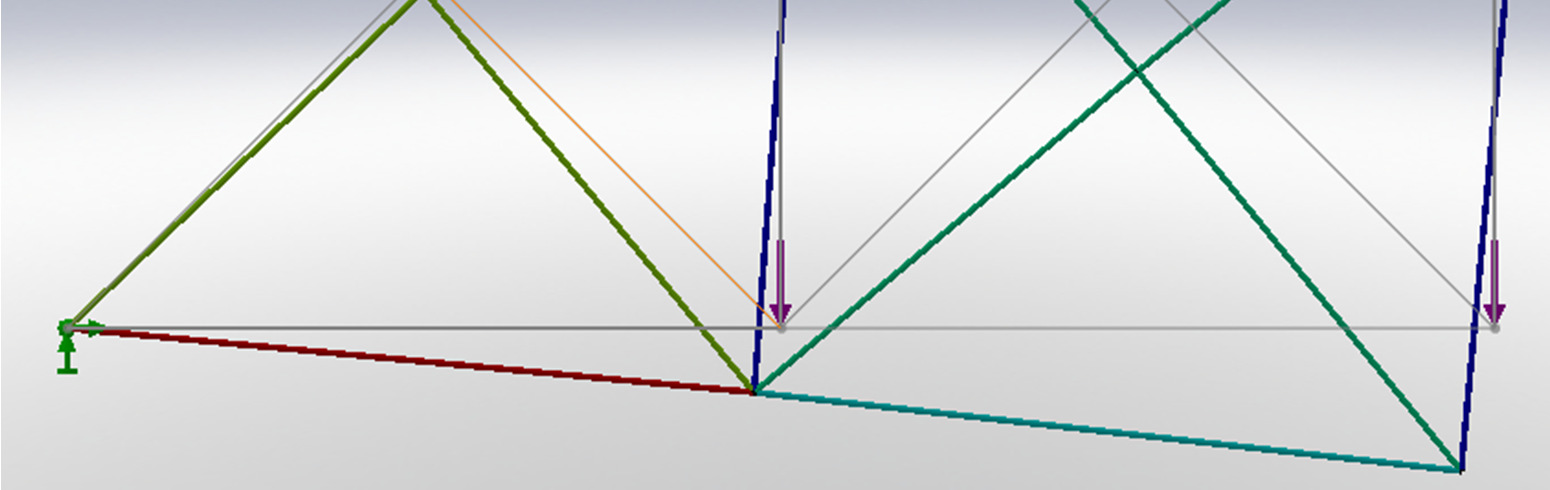

30 1 Υπολογισµός δικτυώµατος Έστω ότι ασκούνται 4 ίδια φορτία (βλ. Σχήµα 2). Μπορείτε να επιλύσετε το δικτύωµα; Νύξη: είναι επαρκώς στηριγµένο το δικτύωµα; 2 ιαφορετικός συµβολισµός για δοκό και ράβδο
