1 ΠΑΝΕΠΙΣΤΗΜΙΟ ΙΩΑΝΝΙΝΩΝ ΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΪΚΑ ΜΑΘΗΜΑΤΑ Μαγνητικά Υλικά Υπεραγωγοί ΣΚΛΗΡΑ ΜΑΓΝΗΤΙΚΑ ΥΛΙΚΑ (ΜΟΝΙΜΟΙ ΜΑΓΝΗΤΕΣ) Διδάσκων: Καθηγητής Ιωάννης Παναγιωτόπουλος

2 Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό υλικό, όπως εικόνες, που υπόκειται σε άλλου τύπου άδειας χρήσης, η άδεια χρήσης αναφέρεται ρητώς.

3 Μόνιμοι Μαγνήτες Επιθυμητά Χαρακτηριστικά Παράγοντας Απoμαγνήτισης Ενεργειακό Γινόμενο Εξέλιξη Μόνιμων Μαγνητών Υλικά Για Μόνιμους Μαγνήτες Χάλυβες ALNICO Εξαγωνικοί Φερρίτες Διαμεταλλικές Ενώσεις Σπανίων Γαιών (Fe,Co)Pt

4 Απομαγνητίζον πεδίο Ν Ν Ν Ν Ν Ν Ν Ν Ν Ν Ν Ν Ν Ν Ν Ν S S S S S S S S S S S S S S S S

5 Απομαγνητίζον πεδίο μ r μ r = B = A, φ = = ϕ 3 r r A 3

6 Απομαγνητίζον πεδίο B = 0, = J

7 Γραμμή Φόρτωσης και Σημείο Λειτουργίας Μόνιμου Μαγνήτη Απομαγνητίζον Πεδίο Η: = NM M = N = (1 N) N ( + M ) = µ B µ 0 0

8 Μέγιστο Γινόμενο Ενέργειας ΒΗ

9 Μέγιστο Γινόμενο Ενέργειας ΒΗ M C M()=M R C =M R B()=µ 0 (+M R ) B R =µ 0 M R ( ) µ ( ) µ ( ) 0 B + = + = 0 M R C

10 Μέγιστο Γινόμενο Ενέργειας: Υπολογισμός B max B()=µ 0 (+ C ) B R =µ 0 M R C =M R B ( ) ( ) ( ) ( ) ( ) 2 0 max , ) ( ) ( = = = = + = + = = R R R R R M M f B M M d d f d d M f B f µ µ

11 Μέγιστο Γινόμενο Ενέργειας: Περιορισμός από C B()=µ 0 (+M R ) B R =µ 0 M R M C C =M R M R /2 M R M =, B = µ R 0 Πρέπει να ανήκει στον βρόχο δηλαδή M C > M R 2 2 2

12 Σκληρά και Μαλακά Μαγνητικά

13 Μόνιμοι Μαγνήτες-Ενεργειακό γινόμενο 2 0M R B max = µ C 4 ( ) M 2 R

14 Παράγοντας Απομαγνήτισης

15 Μόνιμοι Μαγνήτες- Παράγοντας Απομαγνήτισης ( ) ( ) N N N B M B NM NM = = + = = = = 1 0, µ µ B

16 Μόνιμοι Μαγνήτες-Ενεργειακό γινόμενο 2 0M R B max = µ C 4 ( ) M 2 R

17 Σύγκριση Υλικών ως προς το ενεργειακό γινόμενο

18

19 Εξέλιξη Μόνιμων Μαγνητών: Αύξηση Ενεργειακού γινόμενου

20 AlNiCo Fe 58 Ni 30 Al 12 (Alnico3) Mishima (1931) Co (0-20wt%) + Cu Co (22-40wt%) + Θερμική επεξεργασία σε πεδίο: Alnico5 (ΠΑ), Ticonal, Alcomax (Ευρώπη) και ΤΚ7 (Ιαπωνία).

21 polyol synthesis of Co nanorods Cobalt laurate dihydrate Cobalt(II) acetate NaO solution of 1,2-butanediol. RuCl 3 D = 10 nm, L= 230 nm D = 23 nm, L= 170 nm D = 7 nm, L= 28nm

22 Eξαγωνικοί φερρίτες BaFe 12 O 19 και SrFe 12 O 19 BaO.6Fe 2 O =64 άτομα Fe 3+ (3d 5 )=5μ Β 18 οκταεδρικές 4 τετραεδρές 2 εξαεδρικές (18-6) 5=40μ Β Μ(4.2Κ)=0.66 Τ Μ(RT)=0.47 T K=0.33 MJ/m 3

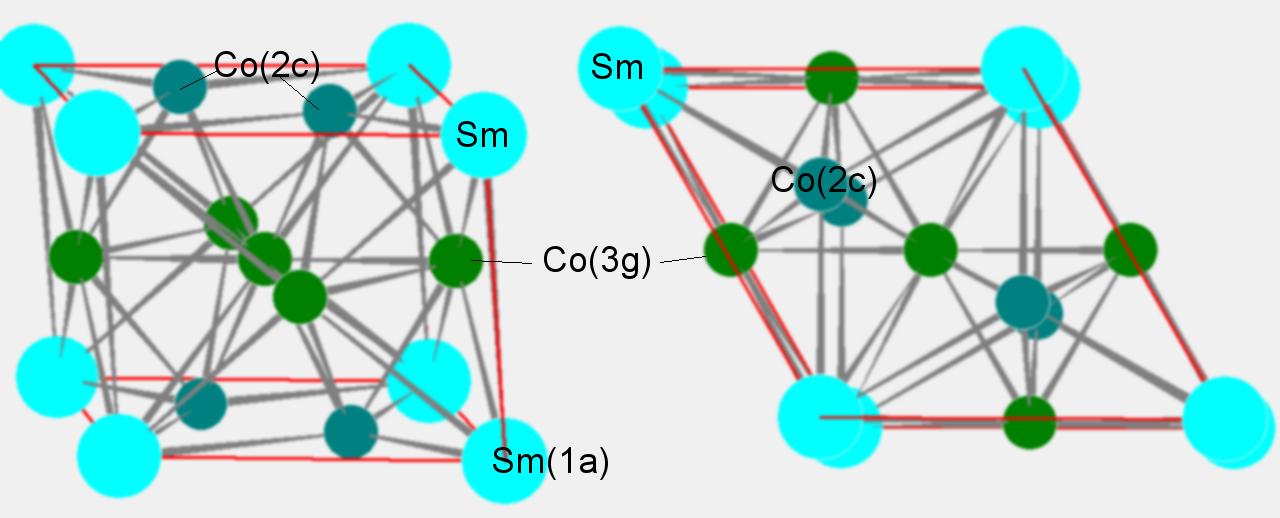

23 SmCo 5 P6/mmm a=0.51nm, c=0.41nm M S =1.07 T, K=17.2 MJ/m 3, T C =1020 K

24 Γιατί οι Διαμεταλλικές Ενώσεις Σπανίων Γαιών έχουν μεγάλη ανισοτροπία; Πλέγμα Τροχιακή Σπιν Κρυσταλλικό Ηλεκτρικό Πεδίο LS 3d [Ar] 4s E C >λls S λls L 5s/p 4f [Pd] 5d/6s E C <λls ([ Kr]4d )( 4 f )( 5s 5 p ) Xe = Pd

25 R 2 T 17 και RT 12 (R=σπάνια γαία, Τ=Fe,Co) RT 5 R T 1 x 5+ 2x x = 1/ 3 R2T 17 x = 1/ 2 RT 1 12 x = 2 / 5 R3T 29 Eξαγωνική CaCu 5 Εξαγωνική Th 2 Ni 17 Pομβοεδρική Th 2 Zn 17

26 Ενδοπλεγματικές αντικαταστάσεις J ex = E -E + 0 Fe Cr Mn Co Ni Gd R/r d

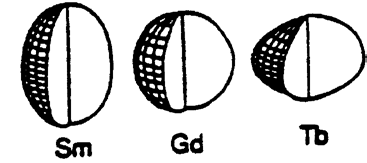

27 Ενώσεις τύπου R 2 T 14 B και R 2 T 14 C Nd 2 Fe 14 B (ΒΗ> 400kJ/m 3, 2δις$) Ιαπωνία (Sagawa, Sumitomo Special Metals) ΗΠΑ (Croat & erbst, General Motors). τετραγωνική P4 2 /mmm Αντισιδηρομαγνητική Αλληλεπίδραση 3d 5d 4f Ce,Pr,Nd,Pm,Sm,Eu J=L-S => J(4f) S(3d) Tb,Dy,o,Er,Tm,Yb J=L+S=> J(4f) S(3d)

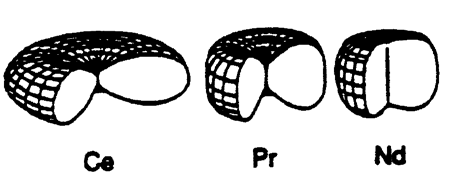

28 Σπάνιες Γαίες (4f) Ε C <λls< J ex ισχύουν οι κανόνες του und RFe 14 B c 4f b a R=Ce,Pr,Nd

29 Μαγνήτες υψηλών θερμοκρασιών Sm(Co 0.70 Fe 0.18 Cu 0.08 Zr 0.04 ) c-axis c-axis εξαγωνική Sm(Co,Cu) 5 C M M Ρομβοεδρική Sm 2 (Co,Fe,Cu,Zr) 17 c-axis T 1185 C 12h 850 C t Slowly cooled at 0.7 C/min. t

30 Σύνοψη Σκληρών Μαγνητικών Sm(Co,Fe,Cu,Zr)

31 Pt(Fe,Co)

32 Μέσα Υψηλής Ανιστροπίας (high-k media) Temperature ( C) C (δfe) 1394 C 912 C 770 C (αfe) L (γfe,pt) γ 1 (Fe 3 Pt) ~1300 C ~50 γ 2 (FePt) ~1350 C ~65 γ 3 (FePt 3 ) Fe Atomic Percent Platinum Pt 1769 C Disordered fcc FePt a Ordered fct FePt

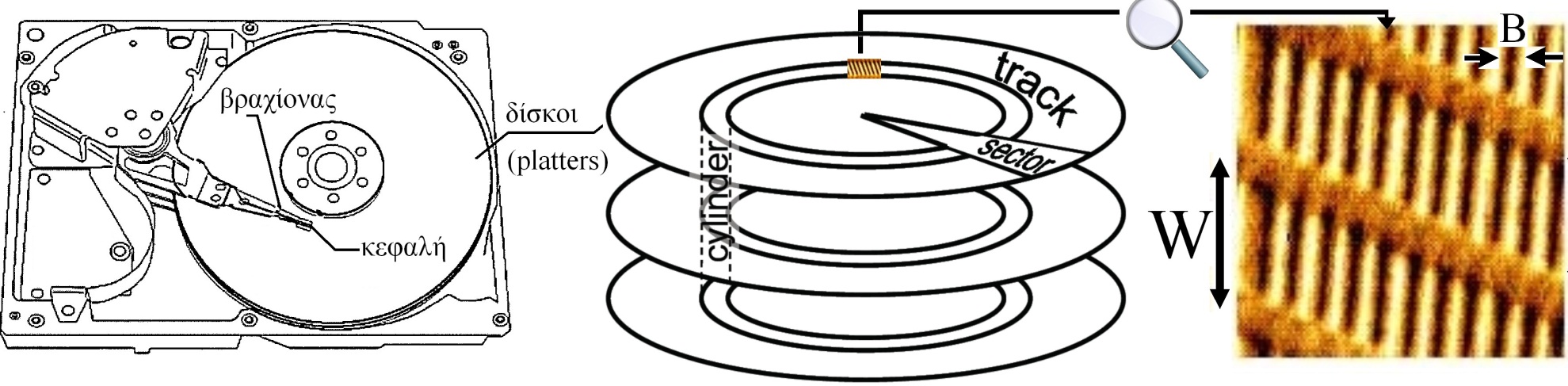

33 Ψηφιακή Μαγνητική Εγγραφή

34 Υπερπαραμαγνητισμός k B T E B τ = τ 0 exp, τ 0 kbt 10 9 sec KV = 25 k B T Co 90Å,RT 100 χρόνια Co 68Å,RT 0.1 sec ΛΟΓΩ ΤΗΣ ΕΚΘΕΤΙΚΗΣ ΕΞΑΡΤΗΣΗΣ ΤΟΥ ΧΡΟΝΟΥ ΕΦΗΣΥΧΑΣΜΟΥ ΜΠΟΡΟΥΜΕ ΝΑ ΟΡΙΣΟΥΜΕ: ΓΙΑ ΣΥΓΚΕΚΡΙΜΕΝΗ ΘΕΡΜΟΚΡΑΣΙΑ ΕΝΑ ΚΡΙΣΙΜΟ ΜΕΓΕΘΟΣ ΚΑΤΩ ΑΠΌ ΤΟ ΟΠΟΙΟ ΕΧΟΥΜΕ ΥΠΕΡΠΑΡΑΜΑΓΝΗΤΙΣΜΟ: VP = 25k B T K Co, RT, D P =72Å

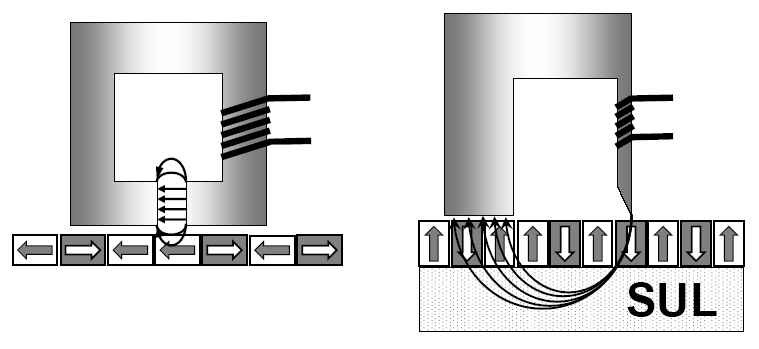

35 Κάθετη εγγραφή Co/Pt, Co/Pd (επιφανειακή ανισοτροπία) FePt, SmCo 5 (c-άξονα κάθετα στο υπόστρωμα)
