1 ΠΑΝΕΠΙΣΤΗΜΙΟ ΙΩΑΝΝΙΝΩΝ ΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΪΚΑ ΜΑΘΗΜΑΤΑ Μαγνητικά Υλικά Υπεραγωγοί ΣΥΝΔΕΣΗ ΜΑΓΝΗΤΙΣΜΟΥ ΜΕ ΑΛΛΕΣ ΙΔΙΟΤΗΤΕΣ Διδάσκων: Καθηγητής Ιωάννης Παναγιωτόπουλος

2 Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό υλικό, όπως εικόνες, που υπόκειται σε άλλου τύπου άδειας χρήσης, η άδεια χρήσης αναφέρεται ρητώς.

3 Σύνδεση Μαγνητικών με άλλες ιδιότητες: Υλικά-Εφαρμογές Μαγνητοοπτικά : στροφή του επίπεδου πόλωσης του φωτός κατά ανάκλαση/διέλευση από μαγνητικό δείγμα Μαγνητοελαστικά Μαγνητοαντίσταση : μεταβολή των διαστάσεων του υλικού κατά την μαγνήτιση / εμφάνιση εξαρτώμενης από τις μηχανικές τάσεις ανισοτροπίας : μεταβολή της ηλεκτρικής αντίστασης του υλικού με επιβολή μαγνητικού πεδίου

4 Μαγνητοοπτικά Φαινόμενα Θ Κ Kerr Θ F Faraday

5 Φαινόμενo Κerr Διαμήκες M M M Εγκάρσιο Πολικό

6 Μικροσκοπία Kerr ΠΟΛΩΤΗΣ +θ Κ ΑΝΑΛΥΤΗΣ -θ Κ

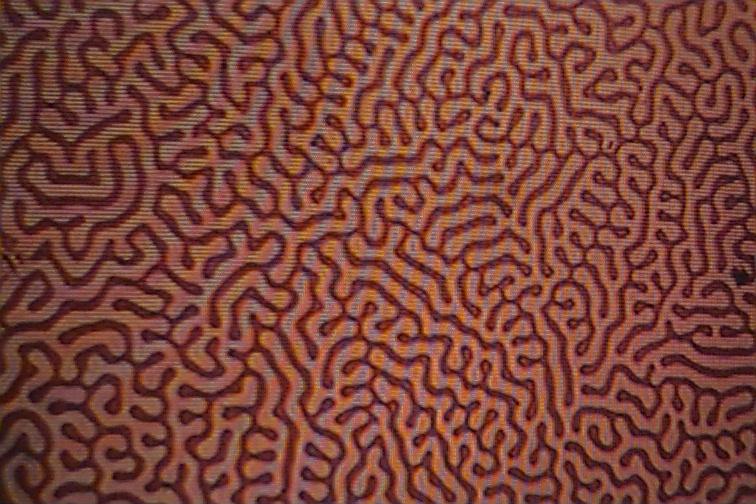

7 Μικροσκοπία Kerr

8 Μαγνητομετρία Kerr θ Kerr Η Υλικό θ Κ (deg) Fe 0.53 CoPd 0.17 FePt 0.39 CoPt 0.36 FeCo 0.60 Ni 0.09 Co 0.36 PtMnSb 1.3 λ=830 nm)

9 Μαγνητο-οπτική Έγγραφη και Ανάγνωση

10 Σιδηριμαγνητική τάξη M M A -M B M Τ Α Β Α Β M M A -M B J AA,J BB,J AB Τ Comp Τ C Τ

11 Είδη Θερμομαγνητικής Εγγραφής M T C RT M K H C M FM PM ΣΗΜΕΙΟΥ CURIE Τ Τ Comp Τ C ΣΗΜΕΙΟΥ ΑΝΤΙΣΤΑΘΜΙΣΗΣ Τ

12 Απαιτήσεις για Υλικά Μαγνητοοπτικής Εγγραφής Μεγάλη γωνία στροφής Kerr θ Κ και υψηλή ανακλαστικότητα Kάθετη ανισοτροπία Χαμηλές θερμοκρασίες Curie ή αντιστάθμισης Συνεκτικό πεδίο 1-3 koe και τετράγωνο βρόχο υστέρησης σε θερμοκρασία δωματίου ώστε να εξασφαλίζεται η σταθερότητα των εγγεγραμμένων στοιχείων πληροφορίας Υψηλή μαγνήτιση κόρου ώστε να σχηματίζονται σταθερότερες και μικρότερες μαγνητικές περιοχές.

13 Υλικά για Μαγνητο-οπτική Εγγραφή Άμορφες διαμεταλλικές ενώσεις σπανίων γαιών στοιχείων μεταπτώσεως TbFe, GdFe, GdTbFe, GdTbCo, TbFeCo Πολυστρωματικά υμένια: Co/Pd, Co/Pt, Gd/Fe, Gd/(FeCo) Tb/Bi/FeCo και Tb/Pb/FeCo Σκληροί Φερρίτες: BaO.6Fe O 3, SrO.6Fe O 3 Γαρνήτες: 3Μ O 3.5(Fe,Ga) O 3 Μ=Y,Bi,Lu,Gd,Dy

14 Μαγνητοελαστικά φαινόμενα (α) Ισοτροπικά μαγνητοελαστικά φαινόμενα Μαγνητοσυστολή όγκου Επίδραση υδροστατική πίεσης στις μαγνητικές ιδιότητες (β) Ανισοτροπικά μαγνητο-ελαστικά φαινόμενα. Μαγνητοσυστολή Villari (γ) φαινόμενα στρέψης Wiedemann Matteuci (δ) πιεζομαγνητισμός Invar Alloy: Fe bal Ni 36 Co 0.5 Si 0.4 Cr 0.5 C 0.05 S Θετική μαγνητική συνεισφορά που καθώς μειώνεται (κοντά στην θερμοκρασία Curie) εξισορροπεί την θερμική διαστολή (Charles Guillaume 1896)

15 Ανισοτροπικά μαγνητο-ελαστικά φαινόμενα Μαγνητοσυστολή Μεταβολή του μήκους του υλικού κατά την μαγνήτιση λ = δl l Μαγνητοελαστική ανισοτροπία Εμφάνιση μαγνητικής ανισοτροπίας σαν αποτέλεσμα εφαρμογής μηχανικών τάσεων

16 Μαγνητοελαστικές ιδιότητες: Μικροσκοπική εξήγηση (Ομογενής στροφή) Θα αποδείξουμε απλή ποσοτική σχέση 3 M 1 λ = λ S MS 3 που συνδέει την μαγνητοσυστολή με την μαγνήτιση υποθέτοντας: Μη Σφαιρική Κατανομή Ηλεκτρονικού «Νέφους» Μονοαξονική συμμετρία και ομογενή στροφή της μαγνήτισης Σαν μήκος αναφοράς θα θεωρήσω αυτό της θερμικά απομαγνητισμένης κατάστασης. φ δ l = l ecos φ

17 Η Η φ Κίνηση Τοιχωμάτων vs Ομογενής Στροφή φ φ λ λ cos 3 1 cos 3 S S M = M = = S S M M λ λ

18 Μαγνητοελαστικές ιδιότητες: Μικροσκοπική εξήγηση 3 cos cos cos 0 e d e e l l Demag = = = π φ φ φ δ = = = 3 1 cos 3 3 cos φ λ λ φ δ δ λ φ S demag e e l l l l e l l l l Demag S S 3 = = δ δ λ φ δ φ ecos l l =

19 Μαγνητοελαστική ανισοτροπία Θετική και αρνητική μαγνητοσυστολή E me = K u sin φ K u = 3 λ S σ σ 0 λ > 0 K < < u 0 σ 0 λ < 0 K > < u 0 σ 0 λ > 0 K > > u 0 σ > u 0 λ < 0 K < 0

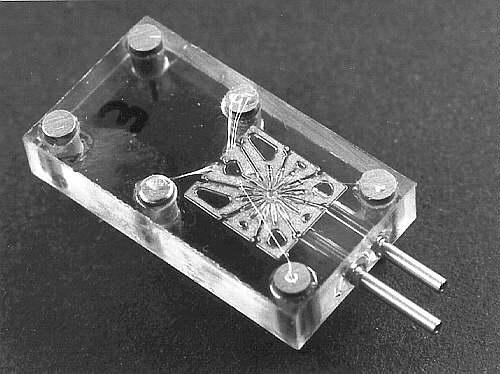

20 Μαγνητοσυστολικά Υλικά- Εφαρμογές Sonar Αισθητήρες-ενεργοποιητές (Sensors+Actuators) Μιρκοηλεκτρομηχανικά συστήματα (MEMS) Νι (184 James Joule) 40 ppm Fe,Co 50ppm TbFe λ=+400ppm DyFe λ=+ 15ppm Tb 0.7 Dy 0.73 Fe 1.95 λ=+ 000 ppm (Terfenol-D) SmFe λ=-1500ppm PZT=100 ppm, MHz

21 Είδη Μαγνητοαντίστασης OMR (Συνήθης) Η AMR (Ανισοτροπική) ( H I ) ρ( H I ) ρ // GMR (Γιγαντιαία) FM/Me/FM TMR (Σήραγγος) FM/Ι/FM CMR (Κολοσσιαία) Ταυτόχρονη Μετάβαση M-Ι FM-PM

22 AMR ρ + ρ ρ = + 3 ( ) ρ ρ cos θ 1 3

23 AMR και δομή μαγνητικών περιοχών (α) J ρ ρ // ρ H H J J H (β) J ρ ρ // ρ H H J J H (γ) J ρ ρ // ρ H H J J H

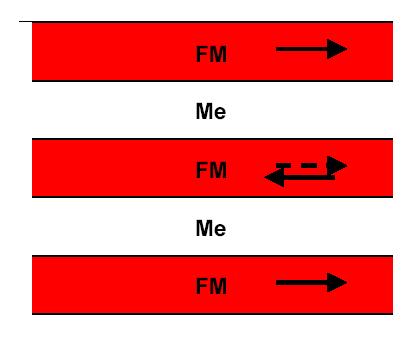

24 GMR Fe,Co,Ni Cr,Cu,Ru Fe,Co,Ni Cr,Cu,Ru Fe,Co,Ni RKKY

25 GMR σε SAF

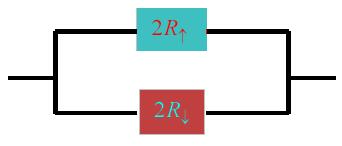

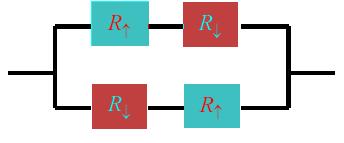

26 GMR: Μοντέλο δύο καναλιών R = R + R, R = R R R + R

27 GMR: Μοντέλο δύο καναλιών R = R ( β ), R = ( + β ) = R R 0 R + R = R R R 0, R = = R0 1 R + R ( β )

28 Το μοντέλο των δύο καναλιών σπιν: Αγωγιμότητα σε στοιχεία μετάπτωσης. Na=.5 μω cm Cs=.6 μω cm Cu=1.7 μω cm Ag=1.6 μω cm V=0 μω cm Zr=43 μω cm Co= 6 μω cm Νι= 7. μω cm

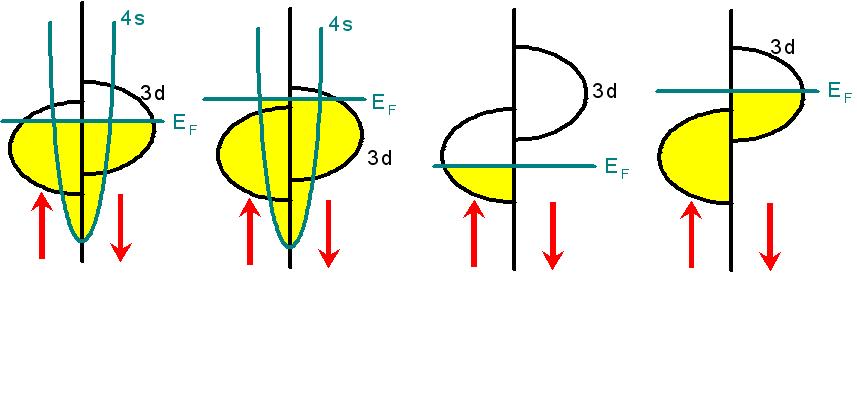

29 Δομή Ζώνης μετάλλων και ημι-μετάλλων (half-metals) Fe Co CrO Sr FeMoO 6 n P =, n n + n P = J J + J J
