4 Unitatea de invatamant: Colegiul Tehnic Dimitrie Leonida Oradea Clasa a XI-a (a XII*-a), liceu tehnologic Profil: Tehnic Profesor: Săcăcian Dorina Calificare profesională: Tehnician energetician Plan de învățământ aprobat prin OMECI nr. 3423/ , Anexa 1 Modulul XI: Monitorizarea instalațiilor şi echipamentelor energetice Programă aprobată prin OMEdC nr.1847 din Anexa nr.5 Nr.ore/an: 66 din care 33 ore LT PLANIFICAREA EVALUĂRII Forme de evaluare Evaluare inițială Competențe evaluate Cunoaşterea rolului şi importanței monitorizării echipamentelor energetice Recunoaşterea echipamentelor şi instalațiilor energetice Rezultatele învățării Producerea energiei electrice în centrale (echipamente energetice specifice, reprezentări schematice): - hidroelectrice, - termoelectrice, - nuclearoelectrice, - solare, - eoliene, etc. Aparate şi instalații de măsură şi control utilizate în instalațiile energetice. Rețele electrice: - linii electrice (clasificare elemente componente), - scheme electrice de transport şi distribuție. Contexte/ locul de evaluare Sala de clasă Resursele evaluării materiale - Consumabile birou - Resurse IT de timp S1 1 oră Metode/ instrumente de evaluare Test de evaluare inițială Probe orale 5

5 Supraveghează instalațiile şi echipamentele energetice. Prezentarea tipurilor de instalații energetice: - instalații de alimentare cu combustibil, instalații de alimentare cu aer, instalații de evacuare a gazelor arse, instalații de alimentare cu apă, instalații de încălzire, instalații de aer comprimat, instalații de drenare, instalații pentru apă de răcire, instalații de ulei pentru ungere, instalații de ulei pentru reglaj, instalații de frânare şi ridicare, instalații cu caracter special (instalații automate de avertizare şi stingere în caz de incendiu) Cabinet rețele electrice - Resurse IT - Machete - Modele de rețele electrice - Scheme, imagini, poze, pentru sistemul energetic S2 S8 7ore Probe orale Observare sistematică Fişă de evaluare Evaluare formativă Evaluare remedială a competenței 25.1 S3 1 oră Urmăreşte - Scheme, Probe orale funcționarea în condiții imagini, poze, normale a instalațiilor şi echipamentelor energetice. Probe practice 2.1. Identifică probleme complexe Prezentarea echipamentelor energetice: o Echipamente termoenergetice: cazan, turbină, condensator, regulator de viteză, preîncălzitoare, ejector, degazor, pompe, generator electric,echipamentele circuitului de termoficare, o Echipamente hidroenergetice: echipament hidromecanic baraj (stavile, vană golire de fund, batardouri, instalații auxiliare), echipament hidromecanic centrală(batardouri, grătar, vane cu închidere rapidă-vir, instalație de egalizare batardouri), hidroagregat (turbina, generatorul), pompe. o Echipamente nucleare: reactor nuclear, turbina cu abur, generator de abur (schimbător de căldură intermediar), pompe, generatorul electric, condensatorul Cabinet rețele electrice Centrale electrice pentru centrale electrice - Machete statice - Resurse IT - Prezentări PPT S9 S22 10 ore Observare sistematică Fişă de evaluare Evaluare remedială a competențelor 25.2 şi 2.1 S22 1 oră Parametrii de funcționare din instalațiile şi Cabinet - Elemente reale Probe orale 6

6 Supraveghează manevrele în instalațiile si echipamentele energetice 2.1. Identifică probleme complexe echipamentele energetice : - electrici (tensiune electrică, intensitate electrică, energie, frecvență, rezistenta, impedanță, capacitate); - neelectrici (debit, presiune, temperatură, poziție, volum, nivel, turație, viteză, ph, vâscozitate, salinitate, deformații, înclinări, rosturi de dilatare, înfiltrări de apă, tasarea fundației) Prezentarea mijloacelor de înregistrare a parametrilor din instalatiile: - jurnal de tură, registre, rapoarte tehnice, înregistratoare electronice, instalații rețele electrice ale LEA şi LES - Modele de linii - Panoplii - Resurse IT - Prezentări PPT - Fişe tehnologice S23 S30 8 ore Probe practice Observare sistematică Fişă de evaluare specializate de supraveghere Evaluare remedială a competențelor 25.3 şi 2.1 S31 1 oră Evaluare sumativă Supraveghează instalațiile şi echipamentele energetice Urmăreşte funcționarea în condiții normale a instalațiilor şi echipamentelor energetice Supraveghează manevrele în instalațiile si echipamentele energetice Prezentarea tipurilor de instalații Prezentarea echipamentelor energetic Parametrii de funcționare din instalațiile şi echipamentele energetice Prezentarea regulilor de exploatare regim de exploatare (regim normal de exploatare, regim de exploatare cu restricții) Pregătirea prezentării în funcție de obiective, temă şi audiență. Organizarea logică şi concisă a informației. Utilizarea unor tehnici menite să trezească interesul şi să convingă audiența. Cabinet rețele electrice - Resurse IT - Planşe didactice - Componente reale ale liniilor electrice - Prezentări PPT - Miniproiecte S32 S33 2 ore Probe orale Probe practice Test de evaluare sumativă Parametrii de funcționare din instalațiile şi echipamentele 7

7 2.1. Identifică probleme complexe energetice : Prezentarea intervențiilor ce se pot executa în instalațiile energetice: Pregătirea documentului în conformitate cu funcția acestuia. Scrierea unui document clar şi corect. Verificarea documentului, asigurânduse că acesta îndeplineşte criteriile profesionale respective. - Portofolii elevi 8

8 B. EXEMPLE DE ITEMI

9 2.1 ITEMI CU ALEGERE MULTIPLĂ Calificarea: TEHNICIAN ENERGETICIAN Modulul XI, MONITORIZAREA INSTALAȚIILOR ŞI ECHIPAMENTELOR ENERGETICE, clasa a XI-a (a XII*-a) Competența vizată: SUPRAVEGHEAZĂ INSTALAȚIILE ŞI ECHIPAMENTELE ENERGETICE Pentru fiecare dintre enunțurile următoare, încercuiți litera corespunzătoare răspunsului corect. 1) Cărui tip de centrală îi corespunde desenul de mai jos a) centrală eolianoelectrică b) centrală hidroelectrică c) centrală nuclearoelectrică; d) centrală termoelectrică; 2) Pentru a mări puterea activă a generatorului livrată în sistem vom mări : a) debitul de agent motor b) presiunea apei de răcire c) tensiunea de excitație d) turația turbinei 3) Pentru a mări puterea reactivă a generatorului livrată în sistem vom mări : a) debitul de agent motor b) presiunea apei de răcire c) tensiunea de excitație d) turația turbinei 4) Într-o centrală termoelectrică avem ca şi echipament: a) baraj; b) cazan; c) reactor; d) turbină 10

10 5) Înfundarea parțială a prizei de apă cu frunze şi PET-uri are ca efect: a) măreşte coroziunea asupra palelor turbinei b) micşorează nivelul de ulei din lagărul turbinei c) nu are niciun efect asupra turbinei d) reduce puterea produsă de turbină 1-d 2-a, 3-c 4-b, 5-d. BAREM DE CORECTARE ŞI NOTARE Pentru fiecare răspuns corect se acordă câte 2 puncte. Pentru răspuns incorect sau lipsa răspunsului nu se acordă puncte. 10p 2.2 ITEMI DE TIP PERECHE Calificarea: TEHNICIAN ENERGETICIAN Modulul XI, MONITORIZAREA INSTALAȚIILOR ŞI ECHIPAMENTELOR ENERGETICE, clasa a XI-a (a XII*-a) Competența vizată: SUPRAVEGHEAZĂ INSTALAȚIILE ŞI ECHIPAMENTELE ENERGETICE 1. În coloana A sunt enumerate mărimile fizice care sunt monitorizate la un generator electric, iar în coloana B sunt enumerate aparatele de măsură. Scrieți pe foaie asocierile corecte dintre fiecare cifră din coloana A şi litera corespunzatoare din coloana B astfel ȋncât fiecărei mărimi fizice din A monitorizate să-i corespundă aparatul de măsură corespunzător. A B 1 Curent fază 2 Energie electrică 3 Nivel ulei lagăre 4 Putere electrică activă 5 Tensiune borne a. Ampermetru b. Sticla nivel c. Wattmetru d. Voltmetru e. Contor f. Turometru 11

11 2. 2.În coloana A, din partea stângă sunt enumerate operațiile la care sunt solicitați cărbunii într-o central termoelectrică, iar în coloana B, din partea dreaptă sunt enumerate instalațiile unde se efectuează aceste operații. Scrieți pe foaie asocierile corecte fiecare operație din coloana A să-i corespundă o instalație corespunzatoare din coloana B A 1. Analiză calitativă 2. Descărcare 3. Evacuare cenuşă 4. Evacuare zgură 5. Măcinare B a.pompe Bagger b.laborator c.cântare d.buncăre e.moară f.coş de fum 3. În coloana sunt enumerate elementele unei centrale hidroelectrice, iar în coloana B rolul îndeplinit de acestea. Scieți asocierile corecte dintre elementele hidrocentralei(din A) şi rolul acestora din B. A 1. Aducțiune 2. Baraj 3. Casa vanelor 4. Castel de echilibru 5. Conducta forțată B a. reîntoarce apa turbinată în albia râului b. conduc apa de la camera de echilibru la turbină, pe o diferență de nivel importantă c. reduce solicitările hidraulice care se produc la închiderea vanelor de pe conducta forțată d. reduc debitul sau opresc curgerea apei e. ridică nivelul apei în scopul obținerii lacului de acumulare 12

12 4. În coloana A sunt enumerate enumerate mărimile care sunt monitorizate la o turbină Francis, iar în coloana B, sunt enumerate aparatele de măsură care efectuează aceste operații. Scrieți pe foaie asocierile corecte dintre fiecare mărime fizică din coloana A şiaparatele corespunzatoare din coloana B Realiza i asocierile corecte! 20 puncte A 1. Nivel apă amonte 2. Nivel ulei lagăr turbină 3. Presiune apă 4. Temperatură lagăr turbină 5. Turație B a. Miră nivel b. Manometru c. Sticlă nivel d. Turometru e. Termometru f. Wattmetru 1. 1-a, 2-e, 3-b, 4-c, 5-d c, 2-d, 3-f, 4-a, 5-e. 3.1-d; 2-c; 3-b; 4-a; 5-f 4. 1-a; 2-c; 3-b; 4-e; 5-d BAREM DE CORECTARE ŞI NOTARE Pentru fiecare răspuns corect se acordă câte 2 puncte. Pentru răspuns incorect sau lipsa răspunsului nu se acordă puncte. 13

13 2.3 ITEMI CU ALEGERE DUALĂ Calificarea: TEHNICIAN ENERGETICIAN Modulul XI, MONITORIZAREA INSTALAȚIILOR ŞI ECHIPAMENTELOR ENERGETICE, clasa a XI-a (a XII*-a) Competența vizată: SUPRAVEGHEAZĂ INSTALAȚIILE ŞI ECHIPAMENTELE ENERGETICE Scrieți pe foaia de răspuns, litera corespunzătoare fiecărui enunț şi notați în dreptul ei litera A, dacă apreciați că enunțul este adevărat, respectiv litera F, dacă apreciați că enunțul este fals. Reformulați unul dintre enunțurile considerate false, astfel încât să devină adevărate. 16p 1.Pentru a micşora temperatura statorului generator vom micşora puterea electrică produsă 2.Pentru a mări tensiunea la bornele generatorului sincron vom micşora curentul de excitație 3.Hidrogeneratoarele prevăzute cu turbină Kaplan au de obicei turația nominală de 3000 rot/min. 4.Bolțul de forfecare are rolul de a se rupe la apariția unor forțe mai mari decât cele prevăzute în aparatul director. 5.Apariția unor zgomote metalice la turbină nu trebuie să îngrijoreze personalul dacă restul parametrilor urmăriți cu aparate nu s-au modificat. 14

14 16 puncte BAREM DE CORECTARE ŞI NOTARE 1.A 2.F 3.F 4.A 5.F 2.Pentru a mări tensiunea la bornele generatorului sincron vom mări curentul de excitație 3.Hidrogeneratoarele prevăzute cu turbină Kaplan au de obicei turația nominală mai mică decât 750 rot/min. 5.Apariția unor zgomote metalice la turbină trebuie să îngrijoreze personalul chiar dacă restul parametrilor urmăriți cu aparate nu s-au modificat, deoarece pot interveni distrugeri mecanice care nu sunt monitorizate cu ajutorul aparatelor. Pentru fiecare răspuns corect se acordă câte 2 puncte. Pentru răspuns greşit sau lipsa răspunsului se acordă nu se acordă puncte. Pentru reformularea corectă a oricărui item considerat fals astfel încât răspunsul să fie adevărat se acordă 2 puncte. Pentru răspuns incorect sau reformulare greşită nu se acordă puncte. 15

15 2.4 ITEMI DE COMPLETARE Calificarea: TEHNICIAN ENERGETICIAN Modulul XI, MONITORIZAREA INSTALAȚIILOR ŞI ECHIPAMENTELOR ENERGETICE, clasa a XI-a (a XII*-a) Competența vizată: SUPRAVEGHEAZĂ INSTALAȚIILE ŞI ECHIPAMENTELE ENERGETICE 1.Imaginea de mai jos reprezintă schema unei stații de descărcare cu buncăre adânci. 6p Vagoanele autodescărcătoare conțin.a care cad prin grătare şi ajung în buncăre subterane, de unde cu ajutorul transportoarelor cu cupe b este trimis spre sala.c 2.Completați spațiile libere din enunțurile de mai jos, astfel încât acestea să fie corecte: 8p a) În cazanele cu circulație naturală, circulația apei se bazează pe (1) de densitate dintre apă şi abur, iar în cazanele cu circulație...(2)... se bazează pe folosirea pompelor. b) Centralele nuclearelectrice folosesc ca sursă primară de energie, energia degajată sub formă de căldură în reacțiile de...(3)... nucleară care au loc în...(4)... nucleare. 16

16 BAREM DE CORECTARE ŞI NOTARE 1. 6p a=cărbuni b=rotative c=cazanului Pentru fiecare răspuns corect se acordă câte 2 puncte. Pentru răspuns greşit sau lipsa răspunsului nu se acordă puncte. 2. 8p (1) diferența; (2) forțată; (3) fisiune; (4) reactoare. Pentru fiecare răspuns corect se acordă câte 2 puncte. Pentru răspuns greşit sau lisa răspunsului nu se acordă puncte. 17

17 2.5.ITEM STRUCTURAT Calificarea: TEHNICIAN ENERGETICIAN Modulul XI, MONITORIZAREA INSTALAȚIILOR ŞI ECHIPAMENTELOR ENERGETICE, clasa a XI-a (a XII*-a) Competența vizată: SUPRAVEGHEAZĂ INSTALAȚIILE ŞI ECHIPAMENTELE ENERGETICE 1.În desenul următor este reprezentată o secțiune schematică printr-un cazan de abur dintr-o centrală termoelectrică. Răspundeți detaliat la următoarele cerințe: 12 p a. descrieți construcția cazanului şi fenomenul ce se produce în zonele 1 si 2; b. precizați denumirea elementelor notate pe schemă cu 4 respectiv 5 precum si rolul acestora; c. reprezentați grafic forma variației cantității de gaze de ardere, a volumului de aer si a randamentul cazanului funcție de puterea calorifică a combustibilului. 2.Într-o centrală termoelectrică, sunt o serie de instalații auxiliare care ajută la buna funcționare a centralei. a. Specificați cum se realizează instalațiile de tiraj pentru asigurarea arderea corectă a combustibilului şi evacuarea gazelor de ardere. b. Precizați care sunt procedeele de eliminare a sărurilor dizolvate în apa de alimentare a cazanului, eliminare care se realizează în instalația de tratare a apei. c. Descrieți pe scurt evacuarea hidraulică a zgurii şi cenuşii din centralele cu combustibil solid. d. Specificați care sunt consumatorii de apă de răcire dintr-o centrală termoelectrică. e. Descrieți procedeele de eliminare a gazelor din apa de alimentare a cazanului dintr-o termocentrală. 10p 18

18 BAREM DE CORECTARE ŞI NOTARE a. 3 puncte Cazanul este construit dintr-o serie de suprafețe pentru transmiterea căldurii de la gazele de ardere la apă si la abur. 1p Aceste suprafețe sunt formate din țevi în interiorul cărora se produce vaporizarea. 1p Tevile fierbătoare, îmbrățisând zonele 1 si 2, primesc cea mai mare parte din căldură. Punctul cel mai cald al gazelor arse este la sfârsitul zonei de radiație 1p Se acordă 3 puncte pentru răspuns corect si complet. Pentru răspuns incorect, incomplet sau lipsa acestuia nu se acordă puncte. b. 4 puncte 4 economizorul 1 punct având rolul de încălzire apei de alimentare înainte de intrarea în țevile fierbătoare 1 punct 5 - preâncălzitorul de aer 1 punct aerul suflat în focar fiind încălzit îmbunătățeste arderea 1 punct Pentru răspuns incorect, incomplet sau lipsa acestuia nu se acordă puncte. c. 3 puncte Se acordă câte 1punct pentru reprezentare corectă a fiecărei curbe.(3x1 punct=3 puncte) 2. 10p a. Tirajul se execută: natural cu ajutorul unui coş, artificial cu ventilatoare şi exhaustoare şi mixt 2p b. Săririle se pot elimina: chimic (tratarea cu substanțe ce precipită sărurile), prin procedeul schimbului de mase cationice (filtre speciale) şi termic (distilarea apei) 2p c. Se amestecă cu apă iar amestecul este transportat pe conducte cu ajutorul pompelor.2p d. Consumatorii de apă de răcire sunt: condensatoarele, răcitoarele generatoarelor, răcitoarele de ulei ale turbinei, răciri tehnologice pentru echipamente de servicii interne (lagăre la mori, ventilatoare, pompe, motoare electrice mari, cuple hidraulice).2p e. Procedeul chimic care constă în tratarea apei cu substanțe avide de oxigen şi procedeul termic care constă în fierberea apei. 2p Se acordă câte 2 punct pentru fiecare răspuns correct.pentru răspuns partial correct se acordă un punct 1p Pentru lipsa răspunsului sau răspuns greşit nu se acordă puncte. 19

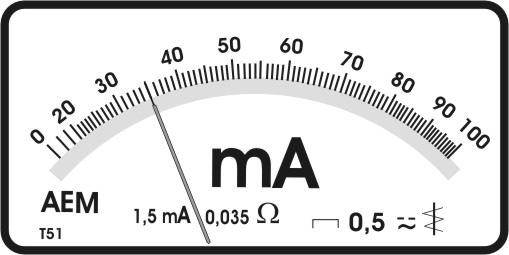

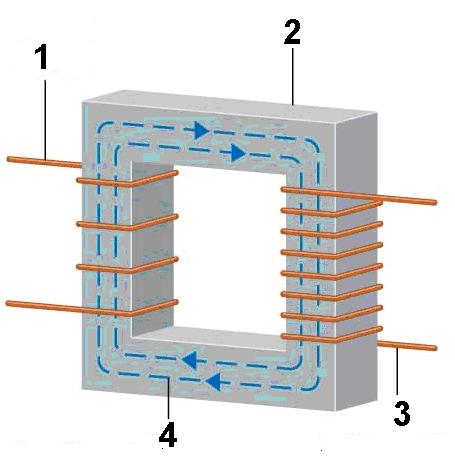

19 2.6 ITEMI REZOLVARE DE PROBLEME CALIFICAREA: TEHNICIAN ENERGETICIAN MODULUL X: MONITORIZAREA INSTALAȚIILOR SI ECHIPAMENTELOR ENERGETICE, COMPETENȚA VIZATĂ: URMĂREŞTE FUNCȚIONAREA ÎN CONDIȚII NORMALE A INSTALAȚIILOR ŞI ECHIPAMENTELOR ENERGETICE. CONȚINUT:PARAMETRII DE FUNCȚIONARE 1. Se consideră miliampermetrul din figura alăturată. a. Reprezentați schema de măsurare a intensității curentului continuu. b. Calculați constanta aparatului ştiind că domeniul de măsurare este cel înscris pe cadran 1,5 ma. c. Ce valoare indică ampermetrul? d. Ce şunt este necasar pentru a extinde domeniul de măsurare la 150mA ştiind că rezistența internă a aparatului este 0,035 Ω? (16p.) 2. În desenul alăturat este reprezentat un transformator: a.identificați elementele constructive notate cu cifre de la 1 la 3 şi precizați semnificația liniilor punctate notate cu 4 b. Dacă numărul de spire este cel din desen (în primar 4 şi în secundar 8) şi tensiunea de alimentate U 1 = 24V, calculați valoarea tensiunii obținute în secundar. c. Desenați schema electrică pentru încercarea în gol a transformatorului electric, specificați ce mărimi electrice se pot măsura în această încercare şi care sunt unitățile de măsură pentru fiecare mărime măsurată. 20

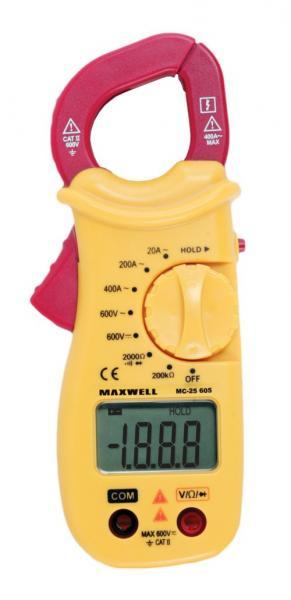

20 BAREM DE CORECTARE ŞI NOTARE puncte a. (2p.) Se acordă 2 puncte pentru schema reprezentată corect b. (4p.) In C A = 2p α max 1,5 CA = = c. (4p.) I = C α 2p A 3 3 ma / div 2p (din care 1p pentru unitatea de măsură) I = = 0,535A 2p (din care 1p pentru unitatea de măsură) d. (6p.) ra I rs = 2p. iar n = n 1 1p I a 150 n = = 100 1p ; r S = 0,035 4 = 3,53 10 Ω 2p (din care 1p pentru precizarea 1,5 99 unității de măsură) Pentru răspuns incorect sau lipsa acestuia, nu se acordă puncte. Punctajul se acordă pentru orice altă metodă de calcul corectă, care conduce la acelaşi rezultat 2. (16 puncte) a. ( 4 puncte) 1 înfăşurare (bobină) primară 2 miez magnetic 3 înfăşurare (bobină) secundară 4 liniile de flux magnetic care se închid prin miez Se acordă 1 punct pentru fiecare răspuns corect Pentru lipsa răspunsului sau răspuns greşit, nu se acordă puncte. b. ( 3 puncte) N 1 = 4 spire; N 2 = 8 spire U N1 N2 = U 2 = U1 U N N 1 = = 4 48V 21

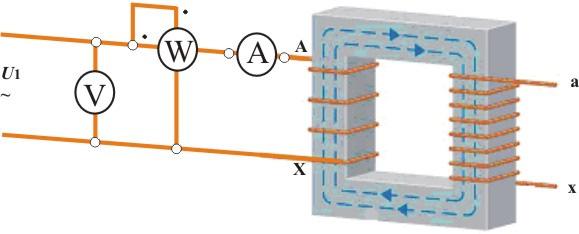

21 Se acordă 1 punct pentru formulă corectă, 1 punct pentru calcul corect şi 1 punct pentru unitate de măsură. Pentru lipsa răspunsului sau răspuns greşit nu se acordă puncte. c. (9puncte) Se acordă: câte 1 punct pentru fiecare aparat de măsură reprezentat corect în montaj; 1 punct pentru precizarea mărimii măsurate de fiecare aparat şi câte 1 punct pentru unitate de măsură specificată corect. 22

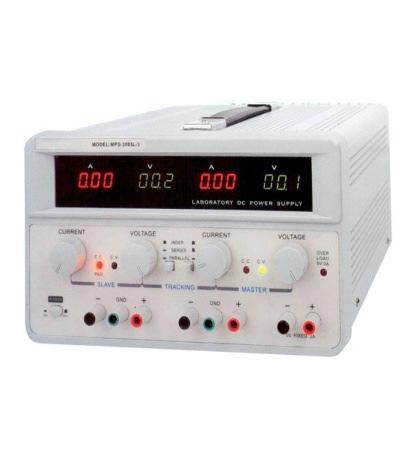

22 ITEMI REZOLVARE DE PROBLEME (PROBĂ PRACTICĂ) CALIFICAREA: TEHNICIAN ENERGETICIAN MODULUL X: MONITORIZAREA INSTALAȚIILOR SI ECHIPAMENTELOR ENERGETICE, COMPETENȚA VIZATĂ: URMĂREŞTE FUNCȚIONAREA ÎN CONDIȚII NORMALE A INSTALAȚIILOR ŞI ECHIPAMENTELOR ENERGETICE. CONȚINUT:PARAMETRII DE FUNCȚIONARE Având la dispoziție aparatele de mai sus măsurați rezistența electrică prin metode industriale răspunzând următoarelor cerințe: elaborarea schemelor de măsurare; precizarea caracteristicilor tehnice ale aparatelor din schema de măsurare; alegerea aparatelor de măsură; executarea montajelor AVAL şi AMONTE; deducerea formulelor de corecție pentru obținerea valorilor adevărate; prelucrarea rezultatelor măsurării. Sursă de c.c. ampermetru voltmetru Cabluri de legătură 23

23 BAREM DE CORECTARE ŞI NOTARE Scheme de măsurare: Montajul AVAL Montajul AMONTE Formule de corecție: U - montajul AVAL: RX = ; U I RV U - montajul AMONTE: RX = ra. I Tabele cu rezultate: I U Nr. R V r A U U R n n X crt. Dom. [A] Dom. [V] [Ω] [Ω] RV I [Ω] [div] [div] MONTAJ 1. AVAL 2. AVAL 3. AMONTE 4. AMONTE 24

24 FIŞĂ DE EVALUARE MĂSURAREA REZISTENȚEI ELECTRICE PRIN METODA INDUSTRIALĂ Nr.crt PROBA Punctaj Notare Observații Elaborarea schemei electrice 8 1. Montajul AVAL 4p Montajul AMONTE 4p Alegerea aparatelor electrice de măsurat 4 2. Ampermetru 2p Voltmetru 2p Alegerea domeniului de măsură 6 3. Ampermetru 3p Voltmetru 3p Identificarea caracteristicilor tehnice 10 Tip aparat (dispozitiv) 2p 4. Scala aparatului (domeniu de măsură) 2p Clasa de exactitate 2p Poziția aparatului 2p Rezistența internă 2p Determinarea formulelor de corecție 8 5. Montajul AVAL 4p Montajul AMONTE 4p Realizarea practică a montajului montajului Montajul AVAL 5p Montajul AMONTE 5p Prelucrarea rezultatelor măsurării 40 AVAL 20p determinarea valorii I 5p determinarea valorii U 5p determinarea valorii U/R v 5p 4. calculul rezistenței R x 5p AMONTE 20p determinarea valorii I 5p determinarea valorii U 5p determinarea valorii U/I 5p calculul rezistenței R x 5p 6. Respectarea normelor de igienă şi de 4 protecția muncii 7. OFICIU TOTAL

25 2.7 ESEU STRUCTURAT CALIFICAREA: TEHNICIAN ELECTROTEHNIST MODULUL X: MONITORIZAREA INSTALAȚIILOR SI ECHIPAMENTELOR ENERGETICE, CLASA A XI-A (XII*-A) COMPETENȚA VIZATĂ: URMĂREŞTE FUNCȚIONAREA ÎN CONDIȚII NORMALE A INSTALAȚIILOR ŞI ECHIPAMENTELOR ENERGETICE. 1.Una dintre utilizările apei într-o centrală termoelectrică este ca agent pentru răcire. 25 puncte Realizați un eseu de 1-2 pagini, cu tema Utilizările apei într-o centrală termoelectrică ca agent pentru răcire având în vedere a. Schema alimentării cu apă de răcire în circuit închis, specificând denumirea elementelor care intervin. b. funcționarea schemei de alimentare cu apă. c. consumatorii de apă de răcire la o centrală termoelectrică. BAREM DE CORECTARE ŞI NOTARE puncte a. 12 puncte Se acordă 4 puncte pentru reprezentarea corectă si completă a schemei, 2 puncte pentru reprezentarea incompletă şi nu se acordă puncte pentru schemă gresită sau lipsa răspunsului 1 - rezervor de apă; 2 - conductă apă rece; 3 - pompe; 4 - conductă apă caldă; 5 -turnuri de răcire; 26

26 6 - conductă apă de la turnuri; 7 - purjarea circuitului; 8 - condensator Se acordă câte 1 punct pentru indicarea fiecărei componente din schemă, si nu se acordă puncte pentru lipsa răspunsului sau răspuns greşit. 8puncte b. 6 puncte Apa rece este preluată de pompele din sala maşinilor din bazinul 1 si este refulată de pompe prin condensatoare şi prin conducta de apă caldă sub presiune, la turnurile de răcire. Apa răcită în turnuri se scurge prin conducta 6, iar purjarea se face prin conducta 7. Se acordă 6 puncte pentru răspuns corect si complet, 2 puncte pentru răspuns incomplet sau parțial corect si 0 puncte pentru răspuns greşit sau lipsa răspunsului. c. 7 puncte Consumatorii de apă de răcire: - condensatoarele 1 punct - răcitoarele generatoarelor si ale excitatoarelor 2 puncte - răcitoarele de ulei ale turbinei 2 puncte - circuitele de răciri tehnologice pentru echipamentele serviciilor interne 2puncte Se acordă 1 punct pentru răspuns incomplet sau parțial corect şi nu se acordă puncte pentru răspuns greşit sau lipsa răspunsului. 27

27 C. TEST DE EVALUARE SUMATIVĂ 28

28 OBIECTIVELE EVALUĂRII Calificarea: TEHNICIAN ENERGETICIAN Modulul XI: MONITORIZAREA INSTALAȚIILOR ŞI ECHIPAMENTELOR ENERGETICE Competența vizată: Urmăreşte funcționarea în condiții normale a instalațiilor şi echipamentelor energetice Rezultatele învăţării Tipuri Exemple Cunoştințe Capacități de aplicare a cunoştințelor Capacități intelectuale Compară parametrii de funcționare din instalațiile şi echipamentele energetic Identifică probleme complexe Obiectivele evaluării Identificarea capacității elevului de: a prezinta tipurile de instalații și echipamente energetice a preciza parametrii de funcționare din instalațiile şi echipamentele energetice a preciza regulile de exploatare Verificarea capacității elevului de a: identifica tipuri de instalații selecta elementele componente ale echipamentelor energetice pentru o situație concretă. organiza logic şi concis a informația. Verificarea capacității elevului de a: Evalua calitativ lucrarea realizată Unități de competență şi competențe vizate de testul de evaluare: 25. MONITORIZAREA INSTALAȚIILOR SI ECHIPAMENTELOR ENERGETICE, Urmăreşte funcționarea în condiții normale a instalațiilor şi echipamentelor energetice Agregata cu: 2. Gândire critică şi rezolvare de probleme 2.1. Identifică probleme complexe 29

29 MATRICEA DE SPECIFICAȚIE Calificarea: TEHNICIAN ENERGETICIAN Modulul XI, MONITORIZAREA INSTALAȚIILOR ŞI ECHIPAMENTELOR ENERGETICE, clasa a XI-a (a XII*-a) Competența vizată: SUPRAVEGHEAZĂ INSTALAȚIILE ŞI ECHIPAMENTELE ENERGETICE Niveluri cognitive Conţinuturi Parametrii de funcționare din instalațiile şi echipamentele energetice Prezentarea tipurilor de instalații energetice: Prezentarea echipamentelor electroenergetice Matricea de specificații cu punctajul pe fiecare item a-şi aminti I.1.1, I.1.2, I.1.3, I.2.1, I p. I.1.5, I.2.4,, I.2.5 6p I.1.4., I p. a înţelege a aplica a analiza II.1a, II.1b 4p. II.1c 2p. II.1.d., II.1.e 4p. II.2a, II.2b, II.2c III a, III b, III c, III d 40p. Total itemi % p. 7 31,8 4 18,2 Punctaj/ Pondere% Total itemi/nivel Total punctaj/nivel Pondere punctaj % 22% 11% 22% 45% 100% 54 60% 28 31% 8 9% 30

30 TEST DE EVALUARE Calificarea: TEHNICIAN ENERGETICIAN Modulul XI, MONITORIZAREA INSTALAȚIILOR ŞI ECHIPAMENTELOR ENERGETICE, clasa a XI-a (a XII*-a) Competența vizată: URMĂREŞTE FUNCȚIONAREA ÎN CONDIȚII NORMALE A INSTALAȚIILOR ŞI ECHIPAMENTELOR ENERGETICE. Toate subiectele sunt obligatorii. Se acordă 10 puncte din oficiu. Timpul efectiv de lucru este de 2 ore. SUBIECTUL I 30 puncte I.1 10p 1. Dacă la un transformator, valoarea intensității curentului din primar, I 1, este mai mică decât valoarea intensității curentului din secundar, I 2, transformatorul este: a) coborâtor de tensiune; b) cu acelaşi raport de transformare al tensiunii; c) cu acelaşi număr de spire pentru cele două înfăşurări. d) ridicător de tensiune; 2. Centralele electrice sunt echipate cu generatoare: a) asincrone; b) de curent continuu; c) sincrone; d) termice. 3. Materialul care se utilizează la construcția electrozilor din camera de stingere a contactoarelor de joasă tensiune este: a) aluminiu; b) argint. c) cupru; d) oțel; 4. Pentru un motor electric, puterea nominală reprezintă: a) puterea absorbită la frecvența rețelei. b) puterea dezvoltată în regim continuu de funcționare c) puterea electrică absorbită; d) puterea utilă la arbore; 5. Prizele cu contact de protecție se folosesc obligatoriu: a) în camerele de baie; b) în toate încăperile; c) numai în încăperile cu pardoseală electroizolantă. d) pentru alimentarea consumatorilor cu carcasă metalică; I.2. 10p Scrieți pe foaia de răspuns, litera corespunzătoare fiecărui enunț şi notați în dreptul ei litera A, dacă apreciați că enunțul este corect (adevărat), respectiv litera F, dacă 31

31 apreciați că enunțul estee fals. Enunțurile considerate false transformați-le în enunțuri adevărate. 1. Conductoarele de aluminiu nu se leagă prin matisare, ci prin cleme triunghiulare (speciale) pentru legături în doze. 2. Contactoarele sunt aparate de comutație care întrerup curenți de scurtcircuit şi de suprasarcină. 3. Liniile electrice subterane se folosesc pentru distribuția energiei la consumatorii din marile aglomerări urbane. 4. Deoarece au preț de cost ridicat, liniile electrice aeriene nu se folosesc pentru transportul energiei electrice pe distanțe mari. I.3. In coloana A sunt redate aparate electrice de joasă tensiune. În coloana B sunt descrise denumirile acestor aparate electrice. Scrieți pe foaie, asocierile corecte dintre fiecare cifră din coloana A şi litera corespunzătoaree din coloana B. 10p Coloana A Coloana B 1. a. Separator 2. b. Întreruptor cu came 3. c. Releu termic 4. d. Priză fişă trifazată 5. e. Limitator de cursăă f. Separator cu siguranțe 32

32 SUBIECTUL II 30 puncte II.1. Completați spațiile libere din enunțurile de mai jos, astfel încât acestea să fie corecte: 6p 1. Conductoarele de protecție au rolul de a...(1)... linia electrică aeriană împotriva descărcărilor atmosferice 2. Mantaua...(2)... are rolul de a împiedica pătrunderea...(3)... sau agenților corozivi. II.2. Răspundeți pe scurt următoarelor cerințe: 10p 1) Scrieți cele trei părți ale unei centrale nucleare 2) Prin ce proces(reacție) fizico-chimic are loc eliberarea de energie nucleară în reactorii nucleari actuali? 3) Scrieți două caracteristici ale reacției de fisiune în lanț 4) Dați exemple de 4 materiale folosite ca moderator II.3. Descărcătoarele sunt aparate electrice folosite în Sistemul Energetic: 14p a. Precizați rolul acestor aparate. b. Descrieți construcția unui descărcător cu rezistență variabilă, precizând fiecare component a descărcătorului. c. Explicați principiul de funcționare al descărcătorului cu rezistență variabilă. 33

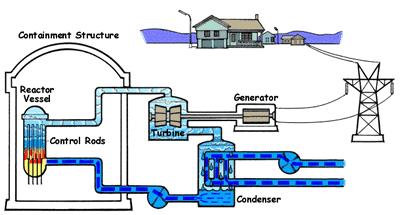

33 SUBIECTUL III 25 puncte 1. În figura de mai jos este prezentată schema de funcționare a unei centrale nuclearoelectrice. a. Definiți centrala electrică. b. Precizați denumirile elementelor componente. c. Precizați rolul elementelor notate cu T, G, SR. d. Numiți încă două tipuri de centrale electice. e. Justificați necesitatea transportului energiei electrice la tensiuni ridicate. 20p 2. În oscilograma alăturată obținută pe ecranul unui osciloscop este reprezentat un semnal sinusoidal. Dacă atenuatorul este fixat pe poziția 0,5 V/div, iar reglajul în trepte al bazei de timp pe poziția 1ms/div, calculați: a. valoarea tensiunii vârf la vârf. b. perioada semnalului. c. frecvența semnalului. 10p 34

34 BAREM DE CORECTARE ŞI NOTARE Nu se acordă punctaje intermediare, altele decat cele precizate explicit prin barem. Se vor puncta orice alte formulări şi modalități de rezolvare corectă a cerințelor, în acord cu ideile şi cu punctajele precizate în barem. SUBIECTUL I 30 puncte I puncte 1. d; 2. b); 3. d); 4. b); 5. b). Pentru fiecare răspuns corect se acordă câte 2 puncte. Pentru răspuns greşit sau lipsa răspunsului nu se acordă puncte. I puncte 1. A 2. F 3. A 4. F 2.Contactoarele sunt aparate de comutație care întrerup curenți în condiții normale de funcționare 4. Deoarece au preț de cost redus, liniile electrice aeriene se folosesc pentru transportul energiei electrice pe distanțe mari. Pentru fiecare răspuns corect se acordă 2 puncte. Pentru răspuns greşit sau lipsa răspunsului nu se acordă puncte. Pentru fiecare reformulare corectă a enunțurilor false se acordă câte 1 punct. I puncte 1. b; 2. c; 3. d; 4. a; 5. f. Pentru fiecare răspuns corect se acordă câte 2 puncte. Pentru răspuns greşit sau lipsa răspunsului nu se acordă puncte. SUBIECTUL II 30 puncte II.1. 6 puncte 1. (1) proteja 2. (2) etanşă, (3) apei. 35

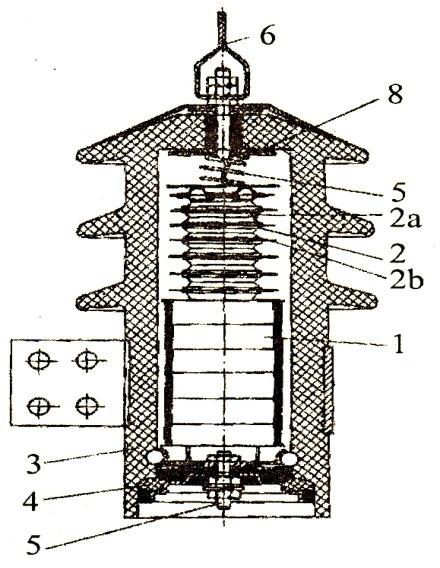

35 Pentru fiecare răspuns corect se acordă 2 puncte. Pentru răspuns greşit sau lipsa răspunsului se acordă 0 puncte. II.2 10 puncte 1.- o sursă care cedează căldură (reactorul), - un sistem de transport al energiei termice şi - un sistem de transformare a energiei termice în energie electrică (turbină, generator plus sursă rece) 2. - fisiune nucleară 3. - se eliberează o cantitate mare de energie - se emit mai mulți neutroni dacât sunt absorbiți 4. - apă grea - apă uşoară - grafit - beriliu Pentru fiecare răspuns corect se acordă 1 punct. Pentru răspuns greşit sau lipsa răspunsului nu se acordă puncte. II.2. 14puncte a. 1p Descărcătoarele sunt aparate de protecție la supratensiuni a echipamentelor electrice 1p b. 10p Se acordă 2 p pentru schema de principiu. 1 discuri de carborund 1p 2 eclatoare 0,5p 3 carcasă din porțelan 1p 4 inele de etanşare 1p 5 arc de oțel 1p 6 clemă pentru legarea la linie 1p 7 borne de legare la pămant 1p 8 conductă flexibilă din cupru 1p c. 3p - La apariția unei supratensiuni, eclatorul amorsează şi prin rezistențe circulă la pămant un curent de valori mari 1p - După ce supratensiunea a fost anihilată, prin descărcător continuă să circule un curent mic numit curent de însoțire. 1p - Datorită rezistenței mari a rezistenței variabile (corespunzătoare tensiunii de serviciu) curentul va fi stins de eclator la prima trecere prin zero. 1p 36

36 SUBIECTUL III 30 puncte III puncte a. Centrala electrică este instalația tehnologică în care se produce energia electrică din energie primară. (4 puncte) Pentru fiecare răspuns greşit sau lipsa răspunsului nu se acordă puncte. b. R reactor; CON combustibil nuclear; SC1, SC2 schimbător de căldură; T turbină; G generator electric; SR stație ridicătoare de tensiune.(6 puncte) Se acordă câte 1 punct pentru fiecare element corect precizat. c. T antrenează generatorul G, care transformă energia mecanică în energie electrică ai cărei parametri sunt modificați de SR. (6 puncte) Se acordă câte 2 puncte pentru fiecare rol corect precizat. d. Centrala termoelectrică, centrala hidroelectrică, etc.( 2 puncte ) Se acordă câte 1 punct pentru fiecare centrală corect precizată. Se acceptă şi alte răspunsuri corecte. e. Energia electrică se transportă la tensiuni ridicate pentru a micşora pierderile de putere prin efect Joule în coductoarele liniei. (2 puncte) III puncte a. 4p. U v-v = 22div x 0,5V/div = 11V 3p Se acordă 1 punct pentru formulă corectă, 1 punct pentru calcul corect, 1 punct pentru unitatea de măsură corectă b. 3p. T= 12div x 1ms/div = 12ms 3p Se acordă 1 punct pentru formulă corectă, 1 punct pentru calcul corect, 1punct pentru unitatea de măsură corectă c. 4p. f= 1/T= 1/ 12ms =1000/12 Hz=83,33Hz 4p Se acordă 1punct pentru formulă corectă, 1 punct pentru transformare unităților de măsură, 1 punct pentru calcul corect, 1 punct pentru unitatea de măsură corectă 37

37 D. PLAN DE ACTIVITATE REMEDIAL CLASA a IX a CICLUL INFERIOR AL LICEULUI, FILIERA TEHNOLOGICĂ DOMENIUL DE PREGĂTIRE DE BAZĂ:ELECTRIC MODULUL IV: MĂSURĂRI TEHNICE 38

38 UNITATE DE COMPETENȚĂ CHEIE 1.Comunicare şi numeraţie; 2.Lucrul în echipă; 3.Rezolvarea de probleme UNITATE DE COMPETENȚĂ TEHNICĂ GENERALĂ 1.Pregătirea proceselor tehnologice în domeniul electric; 2.Măsurarea mărimilor neelectrice. COMPETENŢE SPECIALIZATE 1.Identificarea mărimilor neelectrice folosite în procesele tehnologice electrice; 1.1.Precizarea tipurilor de mărimi neelectrice; 2.1.Analizarea caracteristicilor mărimilor neelectrice, 2.2.Corelarea mărimilor neelectrice cu unităţile de măsură şi cu mijloacele de măsură directe, 2.3.Efectuează măsurători directe de mărimi neelectrice 2.4.Analizează rezultatele obţinute în urma măsurărilor şi a calculelor matematice. OBIECTIVELE EVALUĂRII 1.Să efectueze transformări utilizând multiplii şi submultiplii specifici, 2.Să aleagă correct mijlocul de măsurare pentru efectuarea unei măsurări, 3.Să efectueze măsurări directe de mărimi neelectrice, 4.Să anlizeze procesul de măsurare pentru fiecare tip de aparat (mijloc de măsurare), 5.Justifică rezultatele obţinute în urma realizării măsurărilor, analizând erorile care intervin în procesul tehnologic analizat 39

39 Nr. Crt. NUME ŞI PRENUME ELEV/-Ǎ A N U L Ş C O L A R: REZULTATE - TEST DE EVALUARE Competenţe generale / specifice SUBIECTUL I (30puncte) I.1(15p) I.2(15p) Total punctaj Procente 1 ARDELEAN N. ADRIANA-NICOLETA % 2 BACTER I. ANDI-CONSTANTIN % 3 BALAJ C.G. SEBASTIAN-GHEORGHE % 4 BALINT R. ANDREI-RADU % 5 BAR L. COSMIN % 6 BENŢE L. DRAGOŞ-IOAN % 7 BIRO I. CRISTIAN-IONUŢ % 8 BUBUŞ I. ALIN-GABRIEL % 9 BUNICĂU C.N. BIANCA-CRISTIANA % 10 COLŢE N.D. SERGIU-IONUŢ % 11 COSTEA I. PAN-TUDOR % 12 MAN C. GABRIEL-MARCUS % 13 COVACI O.I. IOAN % 14 DRĂGAN D. FLAVIU-FLORIN % 15 FILIMON O. DANIEL-OVIDIU % 16 LASCĂU L.V. DARIUS-ANDREI % 17 LEUCE I. LARISA-IOANA % 18 LICHINŢEANU D. ALEXANDRU-DAN MARIUS 21 83% 19 MARUŞCA I. IONUŢ-CODRUŢ % 20 MATEI I.V. IONUŢ-SEBASTIAN % 21 MESAROŞ F. GEORGE-COSMIN % 22 MIERLUŢ D.I. IONUŢ-MARIAN % 23 MOLNAR N. MANUEL-NICOLAE % 24 OLTEAN T. TRAIAN-GABRIEL-CASIAN % 40

40 25 OROS L. PAUL-ADRIAN % 26 ŞANDRO G. GEORGE-ALEXANDRU % Nr. Crt. NUME ŞI PRENUME ELEV/-Ǎ Competenţe generale / specifice SUBIECTUL II (30puncte) II.1 (10p) II.2(20 p) Total punctaj Procente a b c d e a b c d 1 ARDELEAN N. ADRIANA-NICOLETA % 2 BACTER I. ANDI-CONSTANTIN % 3 BALAJ C.G. SEBASTIAN-GHEORGHE % 4 BALINT R. ANDREI-RADU % 5 BAR L. COSMIN % 6 BENŢE L. DRAGOŞ-IOAN % 7 BIRO I. CRISTIAN-IONUŢ % 8 BUBUŞ I. ALIN-GABRIEL % 9 BUNICĂU C.N. BIANCA-CRISTIANA % 10 COLŢE N.D. SERGIU-IONUŢ % 11 COSTEA I. PAN-TUDOR % 12 MAN C. GABRIEL-MARCUS % 13 COVACI O.I. IOAN % 14 DRĂGAN D. FLAVIU-FLORIN % 15 FILIMON O. DANIEL-OVIDIU % 16 LASCĂU L.V. DARIUS-ANDREI % 17 LEUCE I. LARISA-IOANA % 18 LICHINŢEANU D. ALEXANDRU-DAN MARIUS 20 66% 19 MARUŞCA I. IONUŢ-CODRUŢ % 20 MATEI I.V. IONUŢ-SEBASTIAN % 21 MESAROŞ F. GEORGE-COSMIN % 22 MIERLUŢ D.I. IONUŢ-MARIAN % 23 MOLNAR N. MANUEL-NICOLAE % 41

41 24 OLTEAN T. TRAIAN-GABRIEL-CASIAN % 25 OROS L. PAUL-ADRIAN % 26 ŞANDRO G. GEORGE-ALEXANDRU % Nr. Crt. NUME ŞI PRENUME ELEV/-Ǎ Competenţe generale / specifice Subiectul III (30p) a 3.2.b 3.2.c 3.2.d 3.2.e 1 ARDELEAN N. ADRIANA-NICOLETA Total punctaj Procente 15 50% 2 BACTER I. ANDI-CONSTANTIN % 3 BALAJ C.G. SEBASTIAN-GHEORGHE % 4 BALINT R. ANDREI-RADU % 5 BAR L. COSMIN % 6 BENŢE L. DRAGOŞ-IOAN % 7 BIRO I. CRISTIAN-IONUŢ % 8 BUBUŞ I. ALIN-GABRIEL % 9 BUNICĂU C.N. BIANCA-CRISTIANA % 10 COLŢE N.D. SERGIU-IONUŢ % 11 COSTEA I. PAN-TUDOR % 12 MAN C. GABRIEL-MARCUS 10 2, , % 13 COVACI O.I. IOAN % 14 DRĂGAN D. FLAVIU-FLORIN % 15 FILIMON O. DANIEL-OVIDIU % 16 LASCĂU L.V. DARIUS-ANDREI 10 2, % 17 LEUCE I. LARISA-IOANA % 18 LICHINŢEANU D. ALEXANDRU-DAN MARIUS 15 50% 19 MARUŞCA I. IONUŢ-CODRUŢ % 20 MATEI I.V. IONUŢ-SEBASTIAN % 21 MESAROŞ F. GEORGE-COSMIN % 22 MIERLUŢ D.I. IONUŢ-MARIAN % 23 MOLNAR N. MANUEL-NICOLAE 10 2, , % 24 OLTEAN T. TRAIAN-GABRIEL-CASIAN % 25 OROS L. PAUL-ADRIAN 3 2,50 0, % 42

42 26 ŞANDRO G. GEORGE-ALEXANDRU % Nr. Crt. NUME ŞI PRENUME ELEV/-Ǎ SUBIECTUL I II III Pct. oficiu Total Punctaj 30p 30p 30p 1 ARDELEAN N. ADRIANA-NICOLETA BACTER I. ANDI-CONSTANTIN BALAJ C.G. SEBASTIAN-GHEORGHE BALINT R. ANDREI-RADU BAR L. COSMIN BENŢE L. DRAGOŞ-IOAN BIRO I. CRISTIAN-IONUŢ BUBUŞ I. ALIN-GABRIEL BUNICĂU C.N. BIANCA-CRISTIANA COLŢE N.D. SERGIU-IONUŢ COSTEA I. PAN-TUDOR MAN C. GABRIEL-MARCUS COVACI O.I. IOAN DRĂGAN D. FLAVIU-FLORIN FILIMON O. DANIEL-OVIDIU LASCĂU L.V. DARIUS-ANDREI LEUCE I. LARISA-IOANA LICHINŢEANU D. ALEXANDRU-DAN- MARIUS MARUŞCA I. IONUŢ-CODRUŢ MATEI I.V. IONUŢ-SEBASTIAN MESAROŞ F. GEORGE-COSMIN MIERLUŢ D.I. IONUŢ-MARIAN MOLNAR N. MANUEL-NICOLAE OLTEAN T. TRAIAN-GABRIEL-CASIAN OROS L. PAUL-ADRIAN ŞANDRO G. GEORGE-ALEXANDRU Nota 43

43 TABEL I ELEVUL Achiziţia informaţiei Înţelegere Aplică Analiză Creare Rezolvare TO TA L I.1.2 II.1.c I.1. 1 I I.1.5 I.1.4 II.1.d II.1. b II.1.e II.2. b , , , Ardelean , Bacter , Bar ,50 0,50 3 2, , Leuce Mierluţ ,50 0, Ṣandro ,50 0, Covaci ,50 1, , Matei ,50 0, Oltean ,50 6 2, II.2. a III.2. a II.1.a II.2. c III.2.b III.2.d III. 2.c I.2. III.1 II. 2. d. III. 2.e 44

44 TABEL II ELEVUL Achiziţia informaţiei Înţelegere Aplică Analiză Creare Rezolvare TO TA L I.1. 2 II.1.c I.1. 1 I I.1.5 I.1.4 II.1.d II.1. b II.1.e II.2. b , , , Ardelean , Bacter , Bar ,50+ 0,50 3 2, , Leuce Mierluţ ,50+ 0, Ṣandro ,50+ 0, ,5 40 Covaci ,50-1, , Matei ,50+ 1, Oltean ,50 6 2, Total II.2. a III.2. a II.1.a II.2. c III. 2.b III.2. d III. 2.c I.2. III.1 II. 2. d. III. 2.e 45

45 46

46 P L A N R E M E D I A L CLASA a IX a CICLUL INFERIOR AL LICEULUI, FILIERA TEHNOLOGICĂ DOMENIUL DE PREGĂTIRE DE BAZĂ:ELECTRIC MODULUL IV: MĂSURĂRI TEHNICE Planul remedial este realizat în urma unui proces de evaluare și are ca scop derularea de activități remediale care nu se referă la reluarea procesului de predare. Profesorul care realizează un plan remedial trebuie să aibă mentalitatea unui specialist care identifică eventualele lacune și oferă cu profesionalism și grijă sprijin specific elevului său. Realizarea planului remedial presupune mai multe etape: A. Identificarea aspectelor care trebuie remediate: prin rezultatele învățării constatate: în clasă (nu răspunde frecvent la intrebări, pare confuz) în realizarea temelor pentru acasă (teme neefecuate total/parțial sau copiate) la teste (rezultate slabe) prin comportament: atitudini față de activitățile de învățare (dezinteres, neimplicare, evitare) absenteism desfășurarea de alte activități în timpul orelor (desen, lectură, telefon) B. Diagnoza. După derularea procesului de evaluare am constatat următoarele: toţi elevii clasei au obţinut un procent de promovabilitate la subiectul I, de 60%. In acest caz nu este nevoie de plan remedial. la subiectul III (rezolvare de probleme, analiză), procentul de promovabilitate este sub 50% pentru un număr de 7elevi din efectivul de elevi al clasei de 26, elevi care necesită un plan remedial. Utilizarea şi analizarea termenilor tehnici, aşa cum au fost propuse spre probare prin formularea itemilor de nivel superior, au fost sub nivelul satisfăcător - în primul rând din cauza exprimării scrise deficitare. Vocabularul sărac, dar şi calitatea derulării logice a argumentaţiei utilizate sunt cele mai presante aspecte care trebuie corectate, în special prin eseuri scrise dar şi prin evaluarea colegială a sarcinilor de lucru scrise şi orale. Capacitatea de analiză şi sinteză trebuie întărită prin alegerea unor studii de caz potrivite temelor studiate şi prin conceperea unor rapoarte scrise dar şi orale care să conţină rezultatele, concluziile sau deciziile luate. De asemenea, extragerea de idei principale din texte cu conţinut relevant pentru temele studiate poate contribui atât la fixarea terminologiei specifice cât şi la dezvoltarea şi întărirea competenţei cheie de comunicare scrisă. 47

47 C. Stabilirea cauzelor: Capacitate limitată de memorare Nu ințelege ce citește (citire/ gândire critică) Cunoștințe insuficiente (goluri) Dificultăți de comunicare Mediul din care provine (nivel de educație/ socio-economic al familiei) Atitudinea părinților față de școală Dotare insuficientă a școlii Climatul din școală Factori fizici (dizabilități) Factori individuali (abilități diferite de comunicare în scris/oral, instabilitate emoțională) Factori dependenți de profesori lipsa de încredere în profesor, viteza de abordare a subiectelor datorită încărcării programelor, metodele de predare, climatul creat în clasă de către profesor, indicații insuficiente/neclare privind sarcinile de lucru/evaluare Cauzele eșecului la evaluare pot fi multiple și depind atât de factori subiectivi cât și de factori obiectivi. Unele cause provin din mediul de viață al celor evaluați ( familii dezorganizate, nivel scăzut de trai, nivel scăzut de eduație), altele țin de mediul ambiant ( zgomot, căldură, lumină), altele de stresul provocat de o probă de evaluare și poate nu în ultimul rând de atitudinea evaluatorului și de calitatea instrumentului de evaluare. Nu trebuie să uităm de alchimia creierului uman și să ne punem întrebarea : Eșecul este de tip predominant cognitiv sau necognitiv?. creierul uman este cea mai complex formă de organizare a materiei în univers. Emisfera dreaptă este responsabilă cu procesarea senzorială, cu învățarea de la general la particular, cu intuiția. Emisfera stângă este responsabilă cu procesarea simbolică, cu rațiunea, cu învățarea de la particular la general. planului cu măsuri remediale. De aceste lucruri trebuie să ținem cont la elaborarea testului de evaluare dar și la elaborarea Cauzele posibile identificare la analiza prezentului test de evaluare pot fi: Lacunele cognitive acumulate în ciclurile anterioare ( dificultate în a citi, a scrie, a calcula, a știi să învețe) Starea emoțională a elevului care poate duce la insucces este importantă în momentul evaluării și este dată de o serie de factori: Factori de natură evoluțivă a : - creierului (modificat în condiții de stres) 48

48 - comunității (mintal colectiv) - adolescenței (memorează locul, nu informația) Factori fizici: - cald / frig (concret / abstract) - senin / nor (meteosensibili) - liniște / zgomot Factori personali: - familie imagine de sine, presiune / susținere - motivație pentru învățare( pentru a ști, pentru test, pentru examen) - alimentația, rezistența la stres, odihna Evaluatorul deschis / frustrat, motivează pozitiv / motivează negativ Mediul de proveniență: elevi cu posibilități materiale reduse, elevi cu părinți plecați în străinătate, elevi cu părinți cu nivel de cultură redus, elevi cu părinți dezinteresați. Factori individuali: dificultăți de comunicare în scris, capacitate scăzută de memorare, capacitate scăzută de înțelegere, capacitate scăzută de analiză. Dotarea necorespunzătoare a școlii cu echipamente tehnice și IT care să poată duce la o predare atractivă și formativă. D. Stabilirea posibilelor remedieri (la nivel de clasa si/ sau elev). Exerciții pentru dezvoltarea gândirii critice nu mai mult de 5-10 elevi odată. Atenție individualizată a profesorului Fără umilire Diversificarea activităților de învatare de la foarte simplu spre simplu apoi la complex Activități de învățare repetitive Activități de învățare în grup/ echipă Fișe de lucru individualizate Curriculum adaptat/ personalizat Indiferent de modul în care se structurează un plan remedial, el trebuie să aibă în vedere/ să conțină: diagnoza măsuri de remediere individualizate modalități de realizare 49

49 Toate acestea sunt incluse în planul remedial realizat, prezentat în continuare. 50

50 . PLAN REMEDIAL ANUL ŞCOLAR: DISCIPLINA: Tehnici de măsurare în domeniu CLASA: a XI-a B PROFESOR: Săcăcian Dorina ACTIVITĂȚI POSIBILE PENTRU REDUCEREA DECALAJELOR IDENTIFICATE: Recuperarea cunoştințelor/ atingerea competențelor; Dezvoltarea unui limbaj specific corespunzător; Îmbunătățirea capacității de a realiza corelații; Dezvoltarea abilităților de învățare; Sporirea încrederii în forțele proprii; Dezvoltarea competențelor matematice de efectuare a unor calcule algebrice simple; Îmbunătățirea atenției. Aspecte de remediat Prioritate Activitatea remedială Interval de timp Persoana responsabilă Resurse Cunoştințe insuficiente Dificultăți de comunicare Dificultăți de efectuare a calculului matematic Neînțelegerea mesajului scris Neînțelegerea anumitor termeni tehnici Lipsa abilităților de învățare Completare a lacunelor Înțelegerea mesajelor orale Efectuarea de calcule matematice Dezvoltarea gândirii logice Înțelegerea mesajelor scrise Dezvoltarea limbajului tehnic Dezvoltarea abilitatilor de învățare Pregătire suplimentară în afara orelor de curs Activități activ participative Exerciții de comunicare Competiții la nivel de clasă Exerciții de calcul matematic Exerciții de logică Activități activ participative Exerciții de citire, documentare, elaborare de referate, miniproiecte Exerciții de comunicare Activități de documentare Elaborarea de referate, miniproiecte Exerciții de comunicare Activități de documentare 1 oră pe săptămână Oct Oct Oct Oct Oct Oct Profesorul Săcăcian Dorina Profesorul Săcăcian Dorina Profesorul de Limba română Psihologul şcolar Profesorul de matematică Profesorul Săcăcian Dorina Profesorul de Limba română Profesorul Săcăcian Dorina Profesorul Săcăcian Dorina Profesorii clasei Suport de curs Auxiliar curricular Fişe de lucru Mijloace de măsurare Fişe de laborator Fişe de lucru Culegeri de matematică Fişe de lucru Fişe de documentare Fişe de autoevaluare Dicționar de termeni tehnici Glosar de termeni Fişe ajutătoare Fişe de documentare 51
