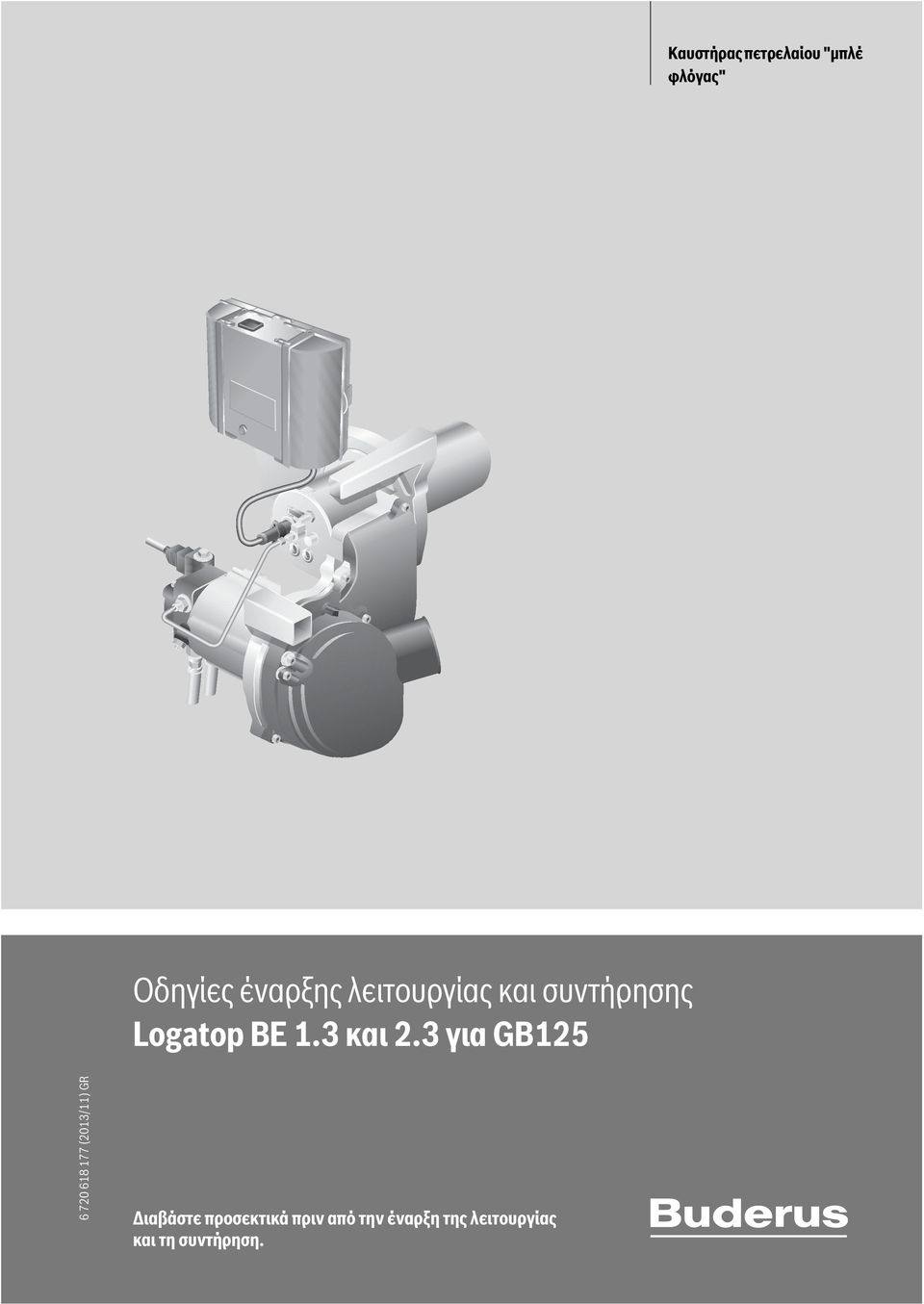

1 Καυστήρας πετρελαίου "μπλέ φλόγας" Οδηγίες έναρξης λειτουργίας και συντήρησης Logatop BE. και. για GB (0/) GR Διαβάστε προσεκτικά πριν από την έναρξη της λειτουργίας και τη συντήρηση.

2 Περιεχόμενα Περιεχόμενα Γενικά Σχετικά με τις παρούσες οδηγίες Κανονισμοί και οδηγίες Ασφάλεια Προβλεπόμενη χρήση Δομή των υποδείξεων Σημαντικές υποδείξεις Περιγραφή του προϊόντος Τεχνικά στοιχεία και περιεχόμενο παραγγελίας Τύποι καυστήρα Φλογοκεφαλές (κεραμικό υλικό) Τιμές ρύθμισης και επιλογή μπεκ Περιεχόμενο συσκευασίας Ψηφιακό αυτόματο σύστημα καύσης SAFe Ρύθμιση καυστήρα (λειτουργία παροχής αέρα εκτός χώρου εγκατάστασης) Λειτουργία αυτόματου ψηφιακού συστήματος καύσης SAFe Διαδοχή προγράμματος Ένδειξη λειτουργίας Λειτουργία έκτακτης ανάγκης Ηλεκτρολογικό σχεδιάγραμμα συνδεσμολογίας SAFe Θέση του καυστήρα σε λειτουργία Έλεγχος ηλεκτρικών συνδέσεων με βύσμα Έλεγχος και σύνδεση της εγκατάστασης παροχής πετρελαίου Εξαέρωση αγωγού πετρελαίου Εκκίνηση καυστήρα Σύσφιξη βιδών στερέωσης της πόρτας του καυστήρα Καταγραφή και/ή διόρθωση τιμών μέτρησης Καταγραφή τιμών μέτρησης Μέτρηση της απώλειας καυσαερίων (qa) Έλεγχος στεγανότητας της καμινάδας Αλλαγή ρυθμίσεων - σε περίπτωση αποκλίσεων από τα τεχνικά στοιχεία Διεξαγωγή ελέγχου ασφαλείας Πρωτόκολλο έναρξης λειτουργίας Επιθεώρηση και συντήρηση καυστήρα Καταγραφή και ενδεχομένως διόρθωση τιμών μέτρησης Έλεγχος καλύμματος καυστήρα και καυστήρα Έλεγχος και ενδεχομένως αντικατάσταση του μοτέρ καυστήρα Τερματισμός λειτουργίας καυστήρα Καθαρισμός και ενδεχομένως αντικατάσταση του φίλτρου της αντλίας πετρελαίου Σε αντλίες πετρελαίου Danfoss Σε αντλίες πετρελαίου Suntec Έλεγχος της φτερωτής για ρύπους και φθορές Για ελαφριά βρωμιά Για πολλή βρωμιά Έλεγχος του ηλεκτροδίου ανάφλεξης, του συστήματος μίξης, της φλάντζας στεγάνωσης, του μπεκ και της φλογοκεφαλής Έλεγχος και ενδεχομένως αντικατάσταση του ηλεκτροδίου ανάφλεξης Έλεγχος του συστήματος μίξης και ενδεχομένως αντικατάστασή του Αντικατάσταση του μπεκ Έλεγχος και ενδεχομένως αντικατάσταση της βαλβίδας αντεπιστροφής στον προθερμαντήρα πετρελαίου Έλεγχος και ενδεχομένως αντικατάσταση της φλογοκεφαλής Εγκατάσταση του καυστήρα και έλεγχος της φλάντζας στεγάνωσης Σύσφιξη των βιδών στερέωσης της πόρτας καυστήρα Έλεγχος καλής επαφής των ηλεκτρικών συνδέσεων Διεξαγωγή ελέγχου ασφαλείας Πρόσθετη στεγάνωση λόγω της λειτουργίας RLU Πρωτόκολλο επιθεώρησης και συντήρησης Διεξαγωγή συμπληρωματικών εργασιών Μέτρηση ρεύματος φωτοκύτταρου (επιτήρηση φλόγας) Έλεγχος στεγανότητας καυσαερίων Καθορισμός ορίου ασφαλούς καύσης Τοποθέτηση εγκατάστασης παροχής πετρελαίου Εγκατάσταση φίλτρου πετρελαίου Καθορισμός διαστάσεων σωλήνων παροχής πετρελαίου Έλεγχος κενού Έλεγχος στεγανότητας του σωλήνα αναρρόφησης Βαλβίδα φραγής αναρρόφησης Αποκατάσταση βλαβών καυστήρα Διάγνωση σφαλμάτων και βλαβών Βλάβες Διόρθωση βλαβών Logatop BE. και. GB (0/)

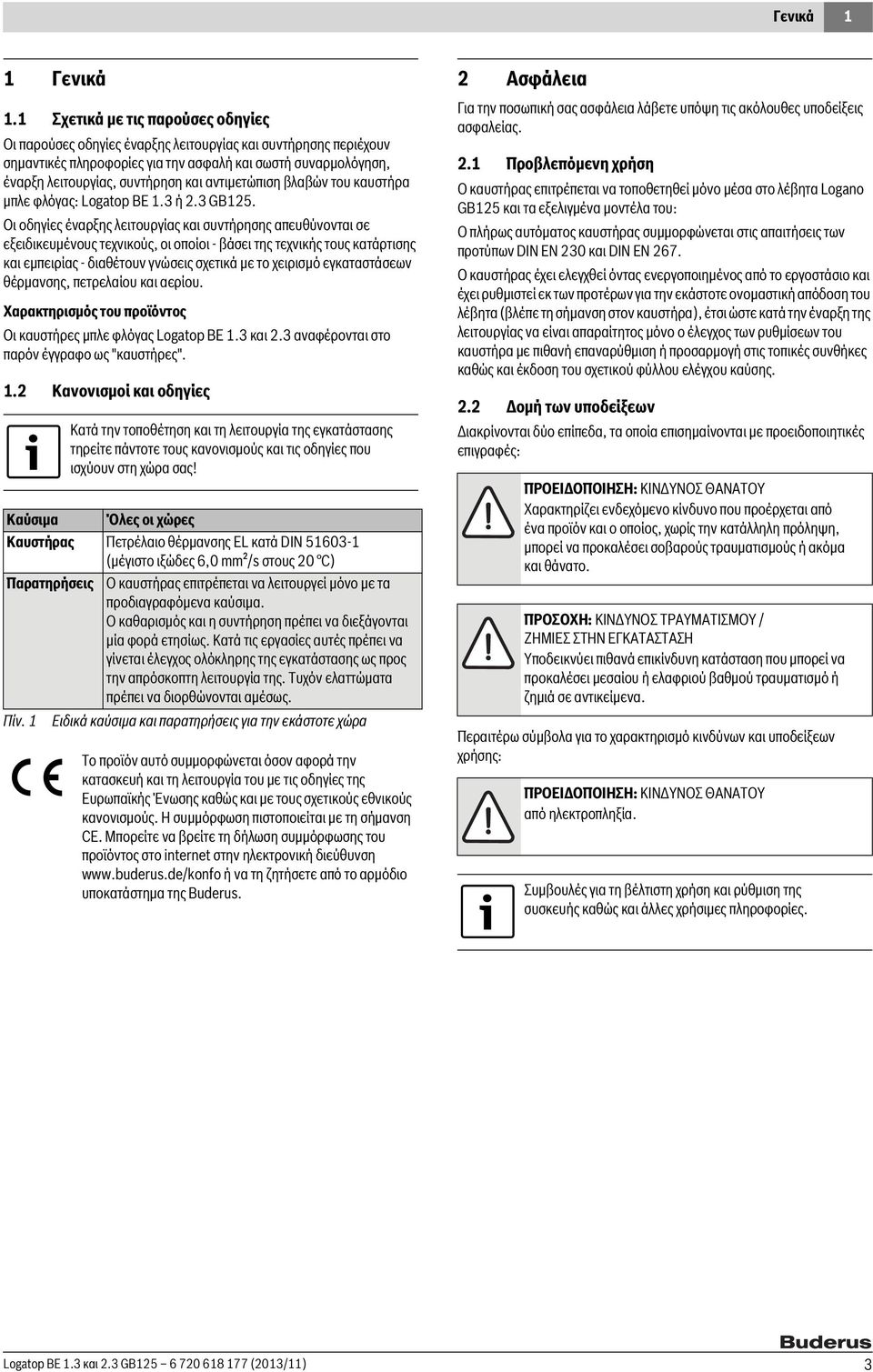

3 Γενικά Γενικά. Σχετικά με τις παρούσες οδηγίες Οι παρούσες οδηγίες έναρξης λειτουργίας και συντήρησης περιέχουν σημαντικές πληροφορίες για την ασφαλή και σωστή συναρμολόγηση, έναρξη λειτουργίας, συντήρηση και αντιμετώπιση βλαβών του καυστήρα μπλε φλόγας: Logatop BE. ή. GB5. Οι οδηγίες έναρξης λειτουργίας και συντήρησης απευθύνονται σε εξειδικευμένους τεχνικούς, οι οποίοι - βάσει της τεχνικής τους κατάρτισης και εμπειρίας - διαθέτουν γνώσεις σχετικά με το χειρισμό εγκαταστάσεων θέρμανσης, πετρελαίου και αερίου. Χαρακτηρισμός του προϊόντος Οι καυστήρες μπλε φλόγας Logatop BE. και. αναφέρονται στο παρόν έγγραφο ως "καυστήρες".. Κανονισμοί και οδηγίες Κατά την τοποθέτηση και τη λειτουργία της εγκατάστασης τηρείτε πάντοτε τους κανονισμούς και τις οδηγίες που ισχύουν στη χώρα σας! Καύσιμα Όλες οι χώρες Καυστήρας Πετρέλαιο θέρμανσης EL κατά DIN 560- (μέγιστο ιξώδες 6,0 mm²/s στους 0 C) Παρατηρήσεις Ο καυστήρας επιτρέπεται να λειτουργεί μόνο με τα προδιαγραφόμενα καύσιμα. Ο καθαρισμός και η συντήρηση πρέπει να διεξάγονται μία φορά ετησίως. Κατά τις εργασίες αυτές πρέπει να γίνεται έλεγχος ολόκληρης της εγκατάστασης ως προς την απρόσκοπτη λειτουργία της. Τυχόν ελαττώματα πρέπει να διορθώνονται αμέσως. Πίν. Ειδικά καύσιμα και παρατηρήσεις για την εκάστοτε χώρα Το προϊόν αυτό συμμορφώνεται όσον αφορά την κατασκευή και τη λειτουργία του με τις οδηγίες της Ευρωπαϊκής Ένωσης καθώς και με τους σχετικούς εθνικούς κανονισμούς. Η συμμόρφωση πιστοποιείται με τη σήμανση CE. Μπορείτε να βρείτε τη δήλωση συμμόρφωσης του προϊόντος στο internet στην ηλεκτρονική διεύθυνση ή να τη ζητήσετε από το αρμόδιο υποκατάστημα της Buderus. Ασφάλεια Για την ποσωπική σας ασφάλεια λάβετε υπόψη τις ακόλουθες υποδείξεις ασφαλείας.. Προβλεπόμενη χρήση Ο καυστήρας επιτρέπεται να τοποθετηθεί μόνο μέσα στο λέβητα Logano GB5 και τα εξελιγμένα μοντέλα του: Ο πλήρως αυτόματος καυστήρας συμμορφώνεται στις απαιτήσεις των προτύπων DIN EN 0 και DIN EN 67. Ο καυστήρας έχει ελεγχθεί όντας ενεργοποιημένος από το εργοστάσιο και έχει ρυθμιστεί εκ των προτέρων για την εκάστοτε ονομαστική απόδοση του λέβητα (βλέπε τη σήμανση στον καυστήρα), έτσι ώστε κατά την έναρξη της λειτουργίας να είναι απαραίτητος μόνο ο έλεγχος των ρυθμίσεων του καυστήρα με πιθανή επαναρύθμιση ή προσαρμογή στις τοπικές συνθήκες καθώς και έκδοση του σχετικού φύλλου ελέγχου καύσης.. Δομή των υποδείξεων Διακρίνονται δύο επίπεδα, τα οποία επισημαίνονται με προειδοποιητικές επιγραφές: ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΚΙΝΔΥΝΟΣ ΘΑΝΑΤΟΥ Χαρακτηρίζει ενδεχόμενο κίνδυνο που προέρχεται από ένα προϊόν και ο οποίος, χωρίς την κατάλληλη πρόληψη, μπορεί να προκαλέσει σοβαρούς τραυματισμούς ή ακόμα και θάνατο. ΠΡΟΣΟΧΗ: ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ / ΖΗΜΙΕΣ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ Υποδεικνύει πιθανά επικίνδυνη κατάσταση που μπορεί να προκαλέσει μεσαίου ή ελαφριού βαθμού τραυματισμό ή ζημιά σε αντικείμενα. Περαιτέρω σύμβολα για το χαρακτηρισμό κινδύνων και υποδείξεων χρήσης: ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΚΙΝΔΥΝΟΣ ΘΑΝΑΤΟΥ από ηλεκτροπληξία. Συμβουλές για τη βέλτιστη χρήση και ρύθμιση της συσκευής καθώς και άλλες χρήσιμες πληροφορίες. Logatop BE. και. GB (0/)

4 Περιγραφή του προϊόντος. Σημαντικές υποδείξεις ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΚΙΝΔΥΝΟΣ ΘΑΝΑΤΟΥ λόγω δηλητηρίασης. Ανεπαρκής παροχή αέρα στην εγκατάσταση θέρμανσης μπορεί να οδηγήσει σε διαρροή επικίνδυνων καυσαερίων. Όταν θέτετε σε λειτουργία την εγκατάσταση θέρμανσης, δεν επιτρέπεται να είναι κλειστά τα ανοίγματα παροχής και εξαγωγής αέρα. Οι διατομές των ανοιγμάτων παροχής και εξαγωγής αέρα πρέπει να συμφωνούν με τις τιμές αναφοράς. Αν τα ανοίγματα παροχής και εξαγωγής αέρα δεν ανταποκρίνονται στις απαιτήσεις, δεν επιτρέπεται να τεθεί σε λειτουργία η εγκατάσταση θέρμανσης. Περιγραφή του προϊόντος Τα κύρια εξαρτήματα του καυστήρα είναι: Αντλία πετρελαίου με μαγνητική βαλβίδα και σωλήνες σύνδεσης πετρελαίου ( Σχ., []) Μοτέρ καυστήρα ( Σχ., []) Φλογοκεφαλή ( Σχ., []) Ψηφιακό αυτόματο σύστημα καύσης SAFe 0 με πλήκτρο αποκατάστασης βλαβών ( Σχ., [5]) Φωτοκύτταρο ( Σχ., [6]) Ανεμιστήρας ( Σχ., [7]) Ο καυστήρας ( Σχ. ) συνδέεται μέσω ρευματολήπτη ( Σχ., []) και ενώνεται μέσω καλωδίου επικοινωνίας με τον πίνακα ελέγχου. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΚΙΝΔΥΝΟΣ ΠΥΡΚΑΓΙΑΣ λόγω εύφλεκτων υλικών ή υγρών. Βεβαιωθείτε ότι πριν την έναρξη των εργασιών δεν βρίσκονται εύφλεκτα υλικά ή υγρά στο χώρο τοποθέτησης. 5 ΠΡΟΣΟΧΗ: ΖΗΜΙΕΣ ΣΤΟΝ ΚΑΥΣΤΗΡΑ εξαιτίας ακάθαρτου αέρα καύσης. Αποφύγετε την υπερβολική συσσώρευση σκόνης. 6 ΠΡΟΣΟΧΗ: ΖΗΜΙΕΣ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ λόγω βουλωμένων φίλτρων. Φίλτρα, τα οποία βουλώνουν αμέσως μετά την πλήρωση της δεξαμενής, ενδεχομένως να υποδεικνύουν αναρρόφηση των εναποθέσεων που συσσωρεύονται στον πυθμένα και που αποκολλήθηκαν κατά την πλήρωση. Υποδείξτε στον πελάτη σας να απενεργοποιεί την εγκατάσταση θέρμανσης κατά την πλήρωση της δεξαμενής και να τηρεί μετά την πλήρωση έναν χρόνο αναμονής τουλάχιστον 6 ωρών. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΚΙΝΔΥΝΟΣ ΘΑΝΑΤΟΥ από ηλεκτροπληξία. Πριν διεξάγετε εργασίες στην εγκατάσταση θέρμανσης: Αποσυνδέστε την από το ηλεκτρικό ρεύμα! ΠΡΟΣΟΧΗ: ΒΛΑΒΗ ΣΥΣΚΕΥΗΣ λόγω εσφαλμένης επισκευής. Μη διεξάγετε εργασίες επισκευής σε εξαρτήματα που εξυπηρετούν την ασφάλεια. Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά της Buderus. Για ζημιές που προκλήθηκαν από ανταλλακτικά που δεν διανέμονται από την Buderus, η εταιρεία δεν αναλαμβάνει καμία ευθύνη. Σχ. Καυστήρες Logatop BE. και. [] Aντλία πετρελαίου με μαγνητική βαλβίδα και εύκαμπτους σωλήνες σύνδεσης πετρελαίου [] Μοτέρ καυστήρα [] Φλογοκεφαλή [] Παροχη ρεύματος [5] Ψηφιακό αυτόματο σύστημα καύσης SAFe 0 με πλήκτρο αποκατάστασης βλαβών [6] Φωτοκύτταρο [7] Ανεμιστήρας Η λειτουργία και ο έλεγχος του καυστήρα πραγματοποιούνται μέσω του ελεγμένου αυτόματου συστήματος καύσης. Μετά την απαίτηση θερμότητας μέσω της ηλεκτρονικής ρύθμισης του λέβητα ενεργοποιείται ο καυστήρας και το πετρέλαιο θερμαίνεται μπροστά και μέσα στο μπεκ στους 65 C περίπου. Σε περίπτωση ψυχρής εκκίνησης η διαδικασία αυτή μπορεί να διαρκέσει μέχρι τρία λεπτά. Μετά το πέρας του χρόνου προανάφλεξης ενεργοποιείται η μαγνητική βαλβίδα για την απελευθέρωση της ροής πετρελαίου και γίνεται η ανάφλεξη του μίγματος καυσίμου-αέρα. Αμέσως μετά την ανάφλεξη εμφανίζεται μία μπλε φλόγα. Το πετρέλαιο που ψεκάζεται μέσω του μπεκ σε αυτό το σύστημα καύσης εξατμίζεται μέσω καυσαερίων που επανακυκλοφορούν (με μορφή αερίου), αναμιγνύεται ομοιογενώς με τον αέρα καύσης και στη συνέχεια καίγεται μέσα στη φλογοκεφαλή. Μέχρι το πέρας του χρόνου ασφαλείας το φωτοκύτταρο πρέπει να μεταδώσει ένα σήμα φλόγας, διαφορετικά πραγματοποιείται απενεργοποίηση λόγω βλάβης. 7 Logatop BE. και. GB (0/)

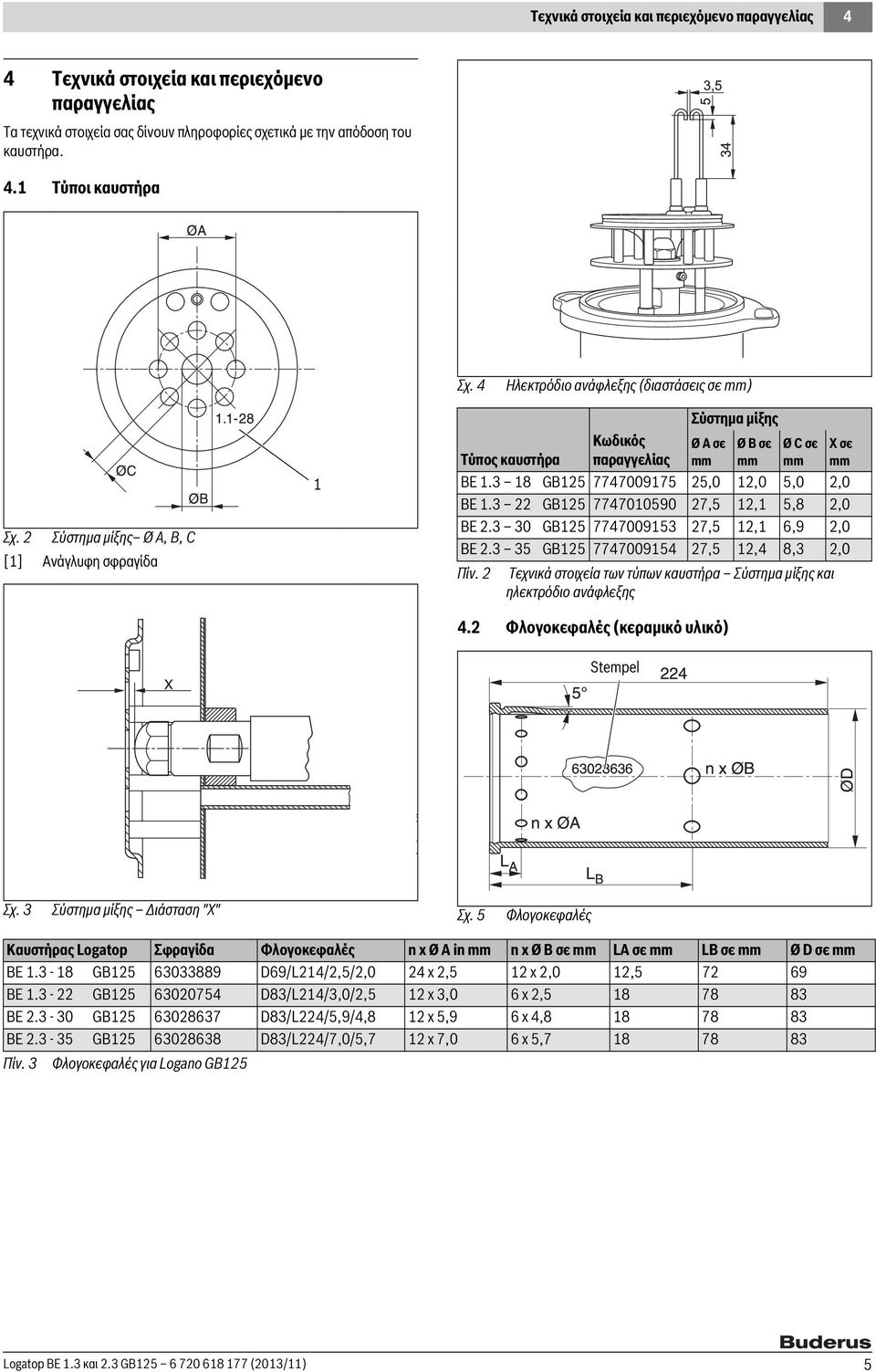

5 Τεχνικά στοιχεία και περιεχόμενο παραγγελίας Τεχνικά στοιχεία και περιεχόμενο παραγγελίας Τα τεχνικά στοιχεία σας δίνουν πληροφορίες σχετικά με τηv απόδοση του καυστήρα.. Τύποι καυστήρα Σχ. Ηλεκτρόδιο ανάφλεξης (διαστάσεις σε mm) Σχ. Σύστημα μίξης Ø A, B, C [] Ανάγλυφη σφραγίδα Τύπος καυστήρα Κωδικός παραγγελίας. Φλογοκεφαλές (κεραμικό υλικό) Σύστημα μίξης Ø A σε mm Ø B σε mm Ø C σε mm X σε mm BE. 8 GB ,0,0 5,0,0 BE. GB ,5, 5,8,0 BE. 0 GB ,5, 6,9,0 BE. 5 GB ,5, 8,,0 Πίν. Τεχνικά στοιχεία των τύπων καυστήρα Σύστημα μίξης και ηλεκτρόδιο ανάφλεξης Stempel Σχ. Σύστημα μίξης Διάσταση "X" Σχ. 5 Φλογοκεφαλές Καυστήρας Logatop Σφραγίδα Φλογοκεφαλές n x Ø A in mm n x Ø B σε mm LA σε mm LB σε mm ØD σεmm BE. - 8 GB D69/L/,5/,0 x,5 x,0, BE. - GB D8/L/,0/,5 x,0 6 x, BE. - 0 GB D8/L/5,9/,8 x 5,9 6 x, BE. - 5 GB D8/L/7,0/5,7 x 7,0 6 x 5, Πίν. Φλογοκεφαλές για Logano GB5 Logatop BE. και. GB (0/) 5

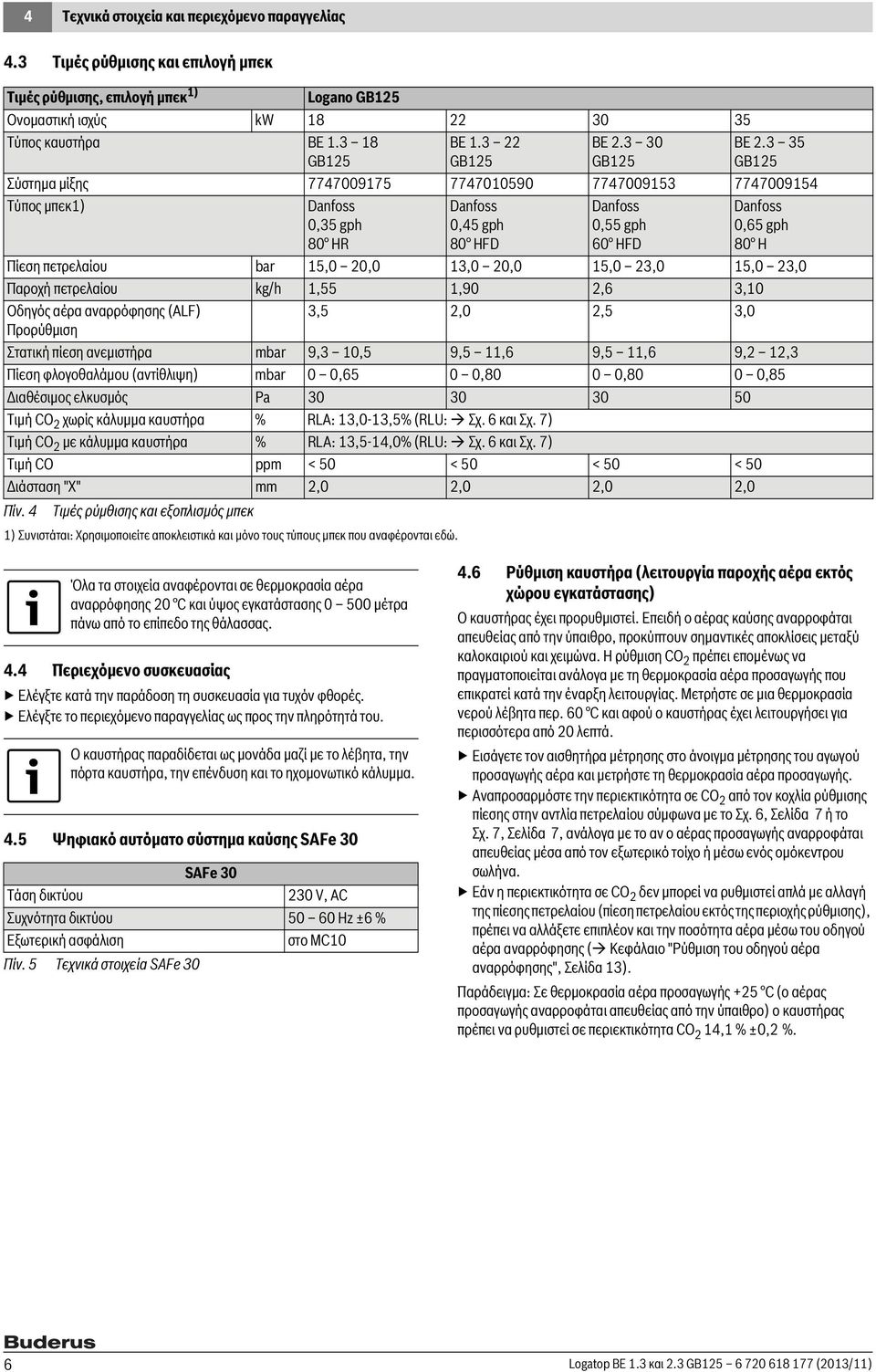

6 Τεχνικά στοιχεία και περιεχόμενο παραγγελίας. Τιμές ρύθμισης και επιλογή μπεκ Τιμές ρύθμισης, επιλογή μπεκ ) Logano GB5 Ονομαστική ισχύς kw Τύπος καυστήρα BE. 8 GB5 BE. GB5 BE. 0 GB5 BE. 5 GB5 Σύστημα μίξης Τύπος μπεκ) Danfoss 0,5 gph 80 HR Danfoss 0,5 gph 80 HFD Danfoss 0,55 gph 60 HFD Danfoss 0,65 gph 80 H Πίεση πετρελαίου bar 5,0 0,0,0 0,0 5,0,0 5,0,0 Παροχή πετρελαίου kg/h,55,90,6,0 Οδηγός αέρα αναρρόφησης (ALF),5,0,5,0 Προρύθμιση Στατική πίεση ανεμιστήρα mbar 9, 0,5 9,5,6 9,5,6 9,, Πίεση φλογοθαλάμου (αντίθλιψη) mbar 0 0,65 0 0,80 0 0,80 0 0,85 Διαθέσιμος ελκυσμός Pa Τιμή CO χωρίς κάλυμμα καυστήρα % RLA:,0-,5% (RLU: Σχ. 6 και Σχ. 7) Τιμή CO με κάλυμμα καυστήρα % RLA:,5-,0% (RLU: Σχ. 6 και Σχ. 7) Τιμή CO ppm < 50 < 50 < 50 < 50 Διάσταση "X" mm,0,0,0,0 Πίν. Τιμές ρύμθισης και εξοπλισμός μπεκ ) Συνιστάται: Χρησιμοποιείτε αποκλειστικά και μόνο τους τύπους μπεκ που αναφέρονται εδώ. Όλα τα στοιχεία αναφέρονται σε θερμοκρασία αέρα αναρρόφησης 0 C και ύψος εγκατάστασης μέτρα πάνω από το επίπεδο της θάλασσας.. Περιεχόμενο συσκευασίας Ελέγξτε κατά την παράδοση τη συσκευασία για τυχόν φθορές. Ελέγξτε το περιεχόμενο παραγγελίας ως προς την πληρότητά του. Ο καυστήρας παραδίδεται ως μονάδα μαζί με το λέβητα, την πόρτα καυστήρα, την επένδυση και το ηχομονωτικό κάλυμμα..5 Ψηφιακό αυτόματο σύστημα καύσης SAFe 0 SAFe 0 Τάση δικτύου 0 V, AC Συχνότητα δικτύου Hz ±6 % Εξωτερική ασφάλιση στο MC0 Πίν. 5 Τεχνικά στοιχεία SAFe 0.6 Ρύθμιση καυστήρα (λειτουργία παροχής αέρα εκτός χώρου εγκατάστασης) Ο καυστήρας έχει προρυθμιστεί. Επειδή ο αέρας καύσης αναρροφάται απευθείας από τηv ύπαιθρo, προκύπτουν σημαντικές αποκλίσεις μεταξύ καλοκαιριού και χειμώνα. Η ρύθμιση CO πρέπει επομένως να πραγματοποιείται ανάλογα με τη θερμοκρασία αέρα προσαγωγής που επικρατεί κατά την έναρξη λειτουργίας. Μετρήστε σε μια θερμοκρασία νερού λέβητα περ. 60 C και αφού ο καυστήρας έχει λειτουργήσει για περισσότερα από 0 λεπτά. Εισάγετε τον αισθητήρα μέτρησης στο άνοιγμα μέτρησης του αγωγού προσαγωγής αέρα και μετρήστε τη θερμοκρασία αέρα προσαγωγής. Αναπροσαρμόστε την περιεκτικότητα σε CO από τον κοχλία ρύθμισης πίεσης στην αντλία πετρελαίου σύμφωνα με το Σχ. 6, Σελίδα 7 ή το Σχ. 7, Σελίδα 7, ανάλογα με το αν ο αέρας προσαγωγής αναρροφάται απευθείας μέσα από τον εξωτερικό τοίχο ή μέσω ενός ομόκεντρου σωλήνα. Εάν η περιεκτικότητα σε CO δεν μπορεί να ρυθμιστεί απλά με αλλαγή της πίεσης πετρελαίου (πίεση πετρελαίου εκτός της περιοχής ρύθμισης), πρέπει να αλλάξετε επιπλέον και την ποσότητα αέρα μέσω του οδηγού αέρα αναρρόφησης ( Κεφάλαιο "Ρύθμιση του οδηγού αέρα αναρρόφησης", Σελίδα ). Παράδειγμα: Σε θερμοκρασία αέρα προσαγωγής +5 C (ο αέρας προσαγωγής αναρροφάται απευθείας από τηv ύπαιθρο) ο καυστήρας πρέπει να ρυθμιστεί σε περιεκτικότητα CO, % ±0, %. 6 Logatop BE. και. GB (0/)

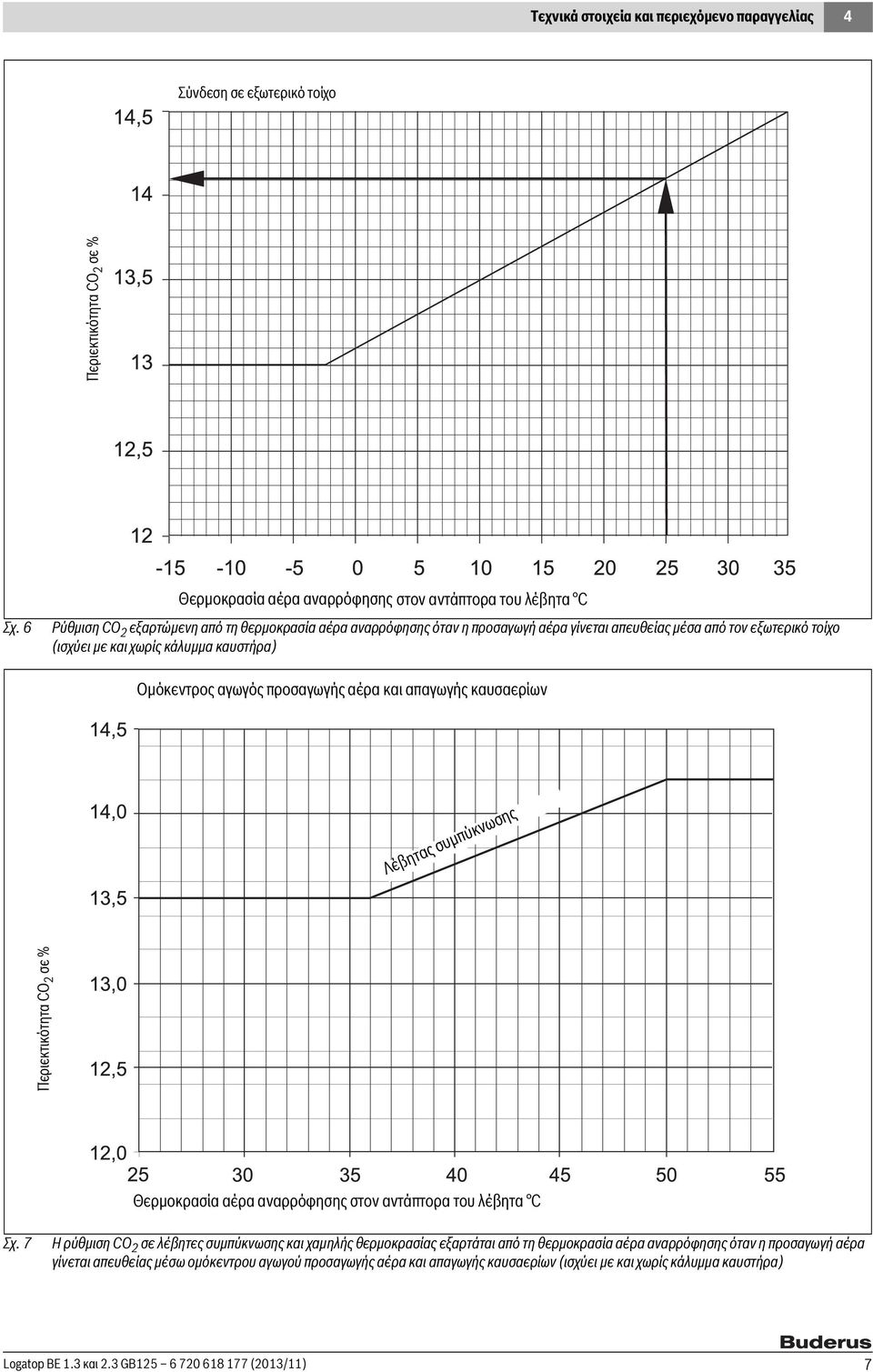

7 Τεχνικά στοιχεία και περιεχόμενο παραγγελίας Σύνδεση σε εξωτερικό τοίχο Περιεκτικότητα CO σε % Σχ. 6 Θερμοκρασία αέρα αναρρόφησης στον αντάπτορα του λέβητα C Ρύθμιση CO εξαρτώμενη από τη θερμοκρασία αέρα αναρρόφησης όταν η προσαγωγή αέρα γίνεται απευθείας μέσα από τον εξωτερικό τοίχο (ισχύει με και χωρίς κάλυμμα καυστήρα) Ομόκεντρος αγωγός προσαγωγής αέρα και απαγωγής καυσαερίων Λέβητας συμπύκνωσης Περιεκτικότητα CO σε % Θερμοκρασία αέρα αναρρόφησης στον αντάπτορα του λέβητα C Σχ. 7 Η ρύθμιση CO σε λέβητες συμπύκνωσης και χαμηλής θερμοκρασίας εξαρτάται από τη θερμοκρασία αέρα αναρρόφησης όταν η προσαγωγή αέρα γίνεται απευθείας μέσω ομόκεντρου αγωγού προσαγωγής αέρα και απαγωγής καυσαερίων (ισχύει με και χωρίς κάλυμμα καυστήρα) Logatop BE. και. GB (0/) 7

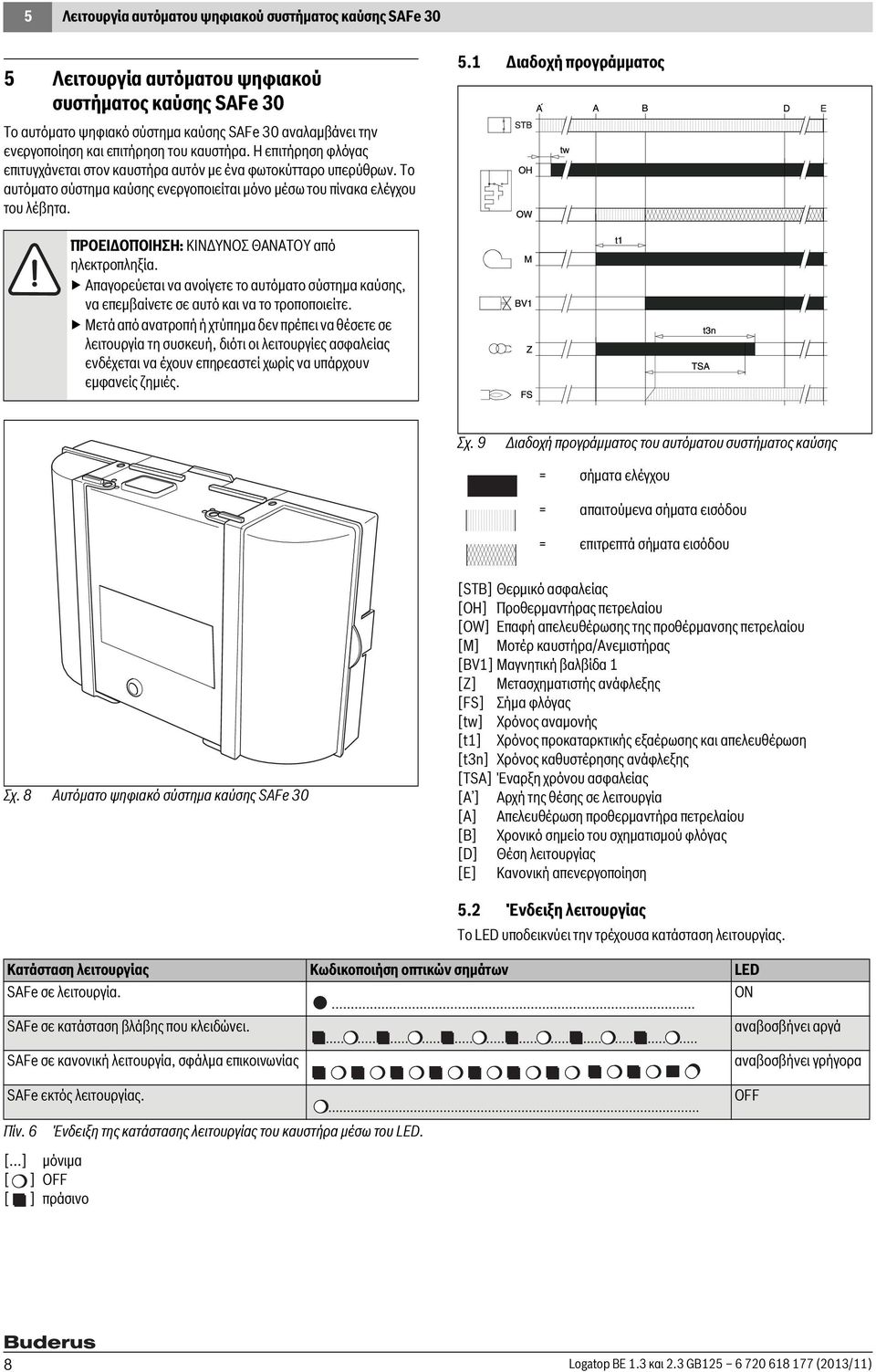

8 5 Λειτουργία αυτόματου ψηφιακού συστήματος καύσης SAFe 0 5 Λειτουργία αυτόματου ψηφιακού συστήματος καύσης SAFe 0 To αυτόματο ψηφιακό σύστημα καύσης SAFe 0 αναλαμβάνει την ενεργοποίηση και επιτήρηση του καυστήρα. Η επιτήρηση φλόγας επιτυγχάνεται στον καυστήρα αυτόν με ένα φωτοκύτταρο υπερύθρων. Το αυτόματο σύστημα καύσης ενεργοποιείται μόνο μέσω του πίνακα ελέγχου του λέβητα. 5. Διαδοχή προγράμματος ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΚΙΝΔΥΝΟΣ ΘΑΝΑΤΟΥ από ηλεκτροπληξία. Απαγορεύεται να ανοίγετε το αυτόματο σύστημα καύσης, να επεμβαίνετε σε αυτό και να το τροποποιείτε. Μετά από ανατροπή ή χτύπημα δεν πρέπει να θέσετε σε λειτουργία τη συσκευή, διότι οι λειτουργίες ασφαλείας ενδέχεται να έχουν επηρεαστεί χωρίς να υπάρχουν εμφανείς ζημιές. Σχ. 9 Διαδοχή προγράμματος του αυτόματου συστήματος καύσης = σήματα ελέγχου = απαιτούμενα σήματα εισόδου = επιτρεπτά σήματα εισόδου Σχ. 8 Aυτόματο ψηφιακό σύστημα καύσης SAFe 0 [STB] Θερμικό ασφαλείας [OH] Προθερμαντήρας πετρελαίου [OW] Επαφή απελευθέρωσης της προθέρμανσης πετρελαίου [M] Μοτέρ καυστήρα/ανεμιστήρας [BV] Μαγνητική βαλβίδα [Z] Μετασχηματιστής ανάφλεξης [FS] Σήμα φλόγας [tw] Χρόνος αναμονής [t] Χρόνος προκαταρκτικής εξαέρωσης και απελευθέρωση [tn] Χρόνος καθυστέρησης ανάφλεξης [TSA] Έναρξη χρόνου ασφαλείας [A ] Αρχή της θέσης σε λειτουργία [A] Απελευθέρωση προθερμαντήρα πετρελαίου [B] Χρονικό σημείο του σχηματισμού φλόγας [D] Θέση λειτουργίας [E] Κανονική απενεργοποίηση 5. Ένδειξη λειτουργίας Το LED υποδεικνύει την τρέχουσα κατάσταση λειτουργίας. Κατάσταση λειτουργίας Κωδικοποιήση οπτικών σημάτων LED SAFe σε λειτουργία. ON SAFe σε κατάσταση βλάβης που κλειδώνει. SAFe σε κανονική λειτουργία, σφάλμα επικοινωνίας SAFe εκτός λειτουργίας. αναβοσβήνει αργά αναβοσβήνει γρήγορα OFF Πίν. 6 [...] μόνιμα [ ] OFF [ ] πράσινο Ένδειξη της κατάστασης λειτουργίας του καυστήρα μέσω του LED. 8 Logatop BE. και. GB (0/)

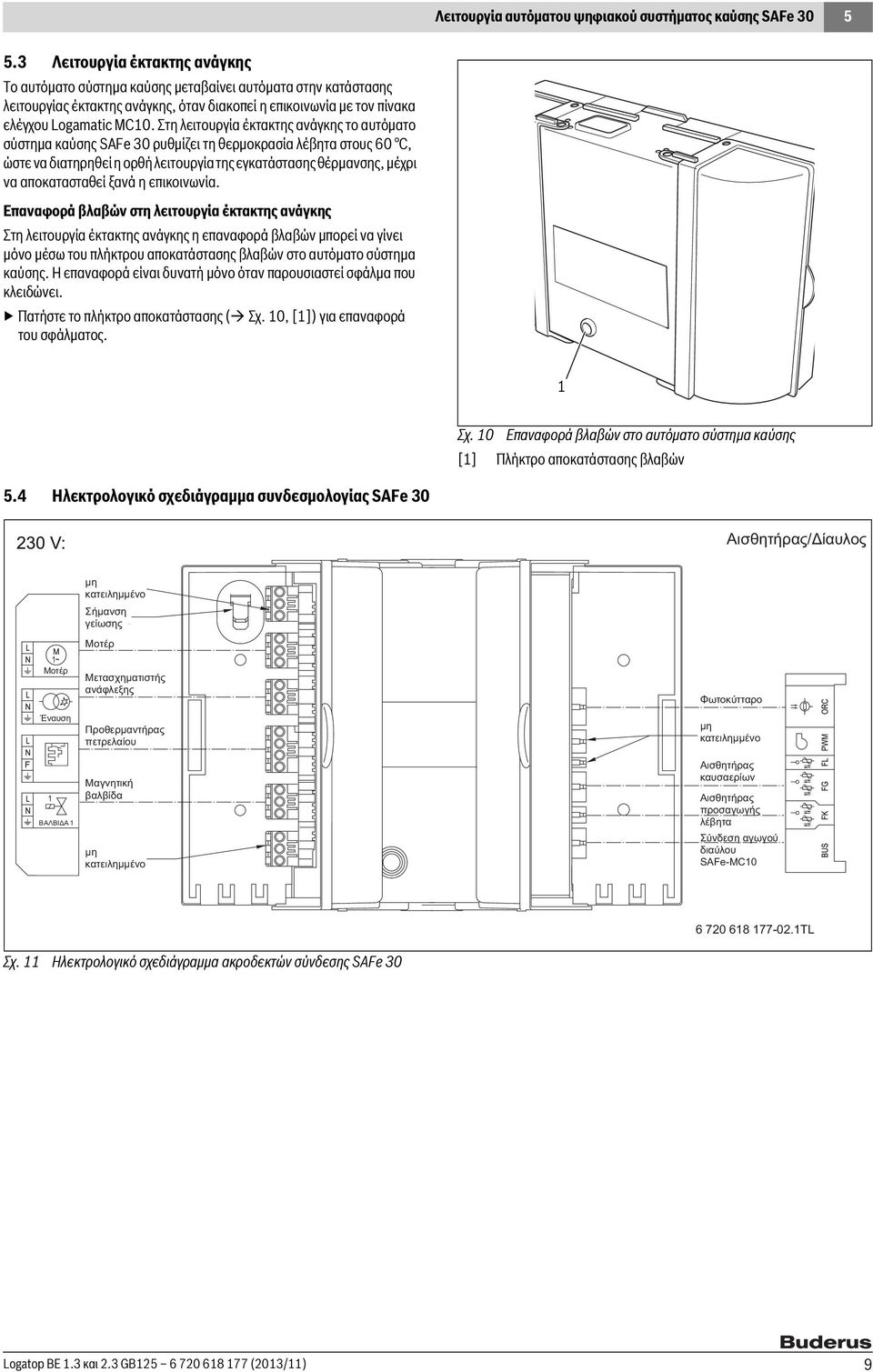

9 Λειτουργία αυτόματου ψηφιακού συστήματος καύσης SAFe Λειτουργία έκτακτης ανάγκης Το αυτόματο σύστημα καύσης μεταβαίνει αυτόματα στην κατάστασης λειτουργίας έκτακτης ανάγκης, όταν διακοπεί η επικοινωνία με τον πίνακα ελέγχου Logamatic MC0. Στη λειτουργία έκτακτης ανάγκης το αυτόματο σύστημα καύσης SAFe 0 ρυθμίζει τη θερμοκρασία λέβητα στους 60 C, ώστε να διατηρηθεί η ορθή λειτουργία της εγκατάστασης θέρμανσης, μέχρι να αποκατασταθεί ξανά η επικοινωνία. Επαναφορά βλαβών στη λειτουργία έκτακτης ανάγκης Στη λειτουργία έκτακτης ανάγκης η επαναφορά βλαβών μπορεί να γίνει μόνο μέσω του πλήκτρου αποκατάστασης βλαβών στο αυτόματο σύστημα καύσης. Η επαναφορά είναι δυνατή μόνο όταν παρουσιαστεί σφάλμα που κλειδώνει. Πατήστε το πλήκτρο αποκατάστασης ( Σχ. 0, []) για επαναφορά του σφάλματος. Σχ. 0 Επαναφορά βλαβών στο αυτόματο σύστημα καύσης [] Πλήκτρο αποκατάστασης βλαβών 5. Ηλεκτρολογικό σχεδιάγραμμα συνδεσμολογίας SAFe 0 Αισθητήρας/Δίαυλος μη κατειλημμένο Σήμανση γείωσης Μοτέρ Μοτέρ Έναυση ΒΑΛΒΙΔΑ Μετασχηματιστής ανάφλεξης Προθερμαντήρας πετρελαίου Μαγνητική βαλβίδα μη κατειλημμένο Φωτοκύτταρο μη κατειλημμένο Αισθητήρας καυσαερίων Αισθητήρας προσαγωγής λέβητα Σύνδεση αγωγού διαύλου SAFe-MC TL Σχ. Ηλεκτρολογικό σχεδιάγραμμα ακροδεκτών σύνδεσης SAFe 0 Logatop BE. και. GB (0/) 9

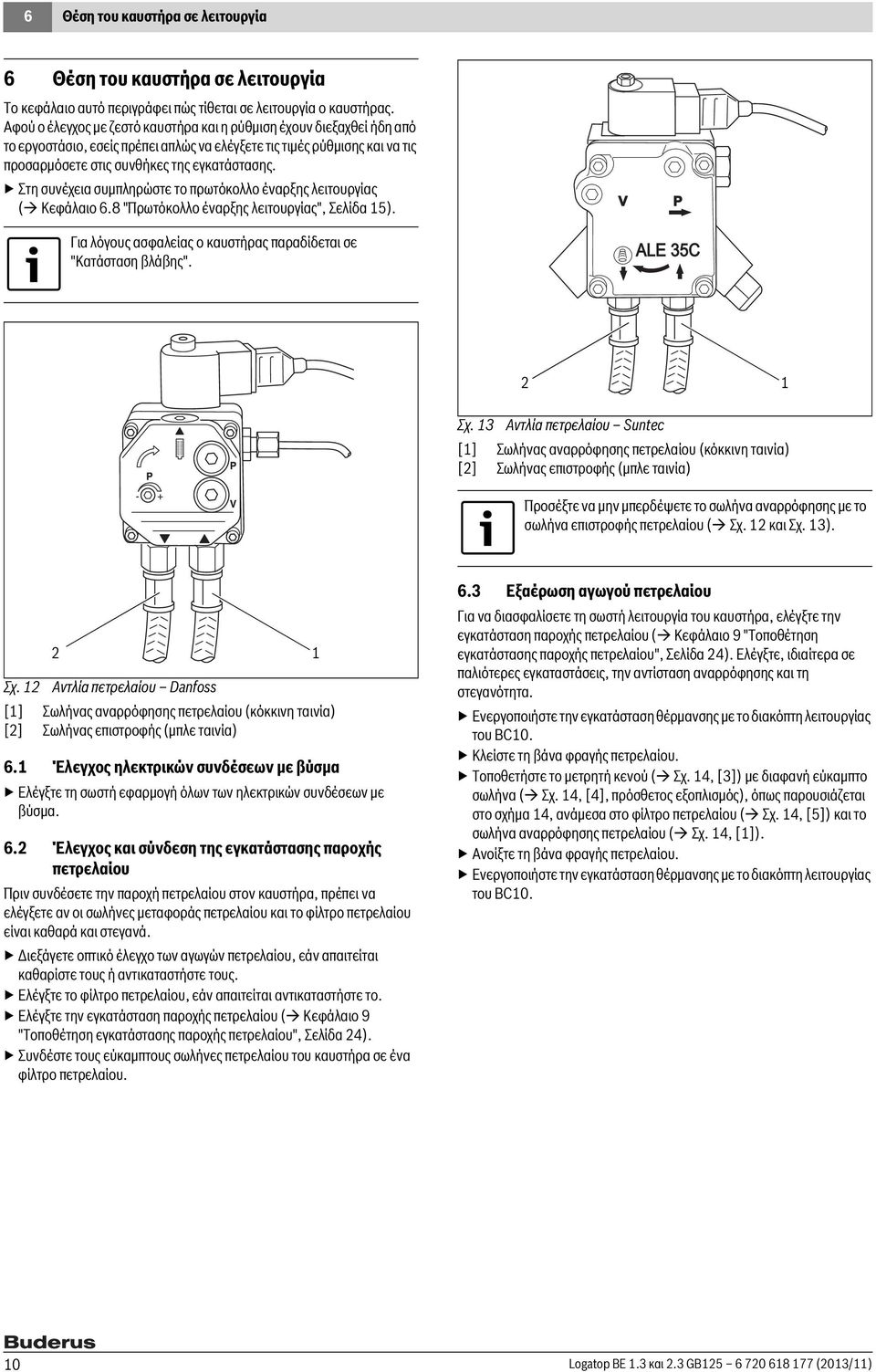

10 6 Θέση του καυστήρα σε λειτουργία 6 Θέση του καυστήρα σε λειτουργία Το κεφάλαιο αυτό περιγράφει πώς τίθεται σε λειτουργία ο καυστήρας. Αφού ο έλεγχος με ζεστό καυστήρα και η ρύθμιση έχουν διεξαχθεί ήδη από το εργοστάσιο, εσείς πρέπει απλώς να ελέγξετε τις τιμές ρύθμισης και να τις προσαρμόσετε στις συνθήκες της εγκατάστασης. Στη συνέχεια συμπληρώστε το πρωτόκολλο έναρξης λειτουργίας ( Κεφάλαιο 6.8 "Πρωτόκολλο έναρξης λειτουργίας", Σελίδα 5). Για λόγους ασφαλείας ο καυστήρας παραδίδεται σε "Κατάσταση βλάβης". Σχ. Αντλία πετρελαίου Suntec [] Σωλήνας αναρρόφησης πετρελαίου (κόκκινη ταινία) [] Σωλήνας επιστροφής (μπλε ταινία) Προσέξτε να μην μπερδέψετε το σωλήνα αναρρόφησης με το σωλήνα επιστροφής πετρελαίου ( Σχ. και Σχ. ). Σχ. Αντλία πετρελαίου Danfoss [] Σωλήνας αναρρόφησης πετρελαίου (κόκκινη ταινία) [] Σωλήνας επιστροφής (μπλε ταινία) 6. Έλεγχος ηλεκτρικών συνδέσεων με βύσμα Ελέγξτε τη σωστή εφαρμογή όλων των ηλεκτρικών συνδέσεων με βύσμα. 6. Έλεγχος και σύνδεση της εγκατάστασης παροχής πετρελαίου Πριν συνδέσετε την παροχή πετρελαίου στον καυστήρα, πρέπει να ελέγξετε αν οι σωλήνες μεταφοράς πετρελαίου και το φίλτρο πετρελαίου είναι καθαρά και στεγανά. Διεξάγετε οπτικό έλεγχο των αγωγών πετρελαίου, εάν απαιτείται καθαρίστε τους ή αντικαταστήστε τους. Ελέγξτε το φίλτρο πετρελαίου, εάν απαιτείται αντικαταστήστε το. Ελέγξτε την εγκατάσταση παροχής πετρελαίου ( Κεφάλαιο 9 "Τοποθέτηση εγκατάστασης παροχής πετρελαίου", Σελίδα ). Συνδέστε τους εύκαμπτους σωλήνες πετρελαίου του καυστήρα σε ένα φίλτρο πετρελαίου. 6. Εξαέρωση αγωγού πετρελαίου Για να διασφαλίσετε τη σωστή λειτουργία του καυστήρα, ελέγξτε την εγκατάσταση παροχής πετρελαίου ( Κεφάλαιο 9 "Τοποθέτηση εγκατάστασης παροχής πετρελαίου", Σελίδα ). Ελέγξτε, ιδιαίτερα σε παλιότερες εγκαταστάσεις, την αντίσταση αναρρόφησης και τη στεγανότητα. Ενεργοποιήστε την εγκατάσταση θέρμανσης με το διακόπτη λειτουργίας του BC0. Κλείστε τη βάνα φραγής πετρελαίου. Τοποθετήστε το μετρητή κενού ( Σχ., []) με διαφανή εύκαμπτο σωλήνα ( Σχ., [], πρόσθετος εξοπλισμός), όπως παρουσιάζεται στο σχήμα, ανάμεσα στο φίλτρο πετρελαίου ( Σχ., [5]) και το σωλήνα αναρρόφησης πετρελαίου ( Σχ., []). Ανοίξτε τη βάνα φραγής πετρελαίου. Ενεργοποιήστε την εγκατάσταση θέρμανσης με το διακόπτη λειτουργίας του BC0. 0 Logatop BE. και. GB (0/)

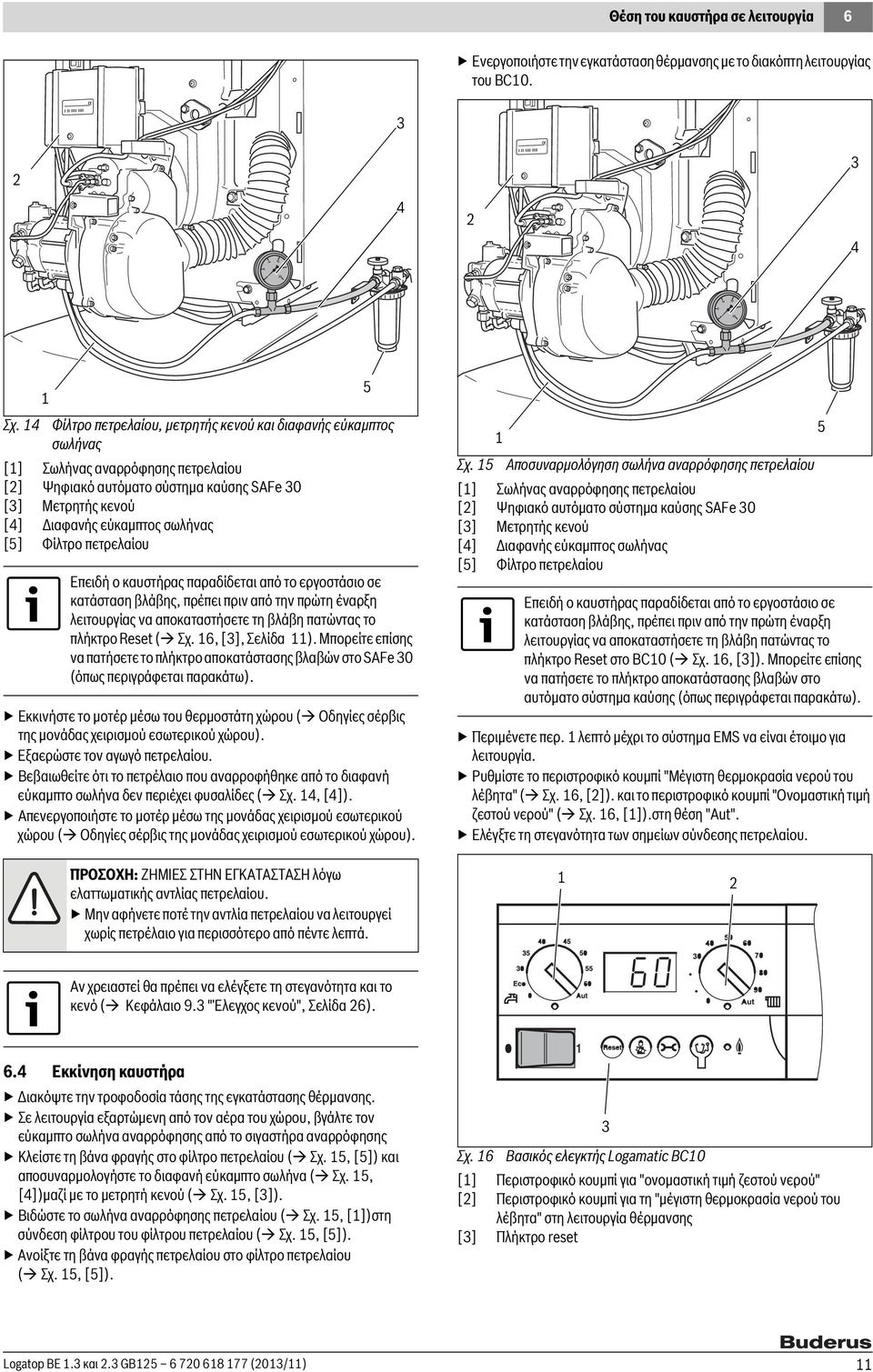

11 Θέση του καυστήρα σε λειτουργία 6 Ενεργοποιήστε την εγκατάσταση θέρμανσης με το διακόπτη λειτουργίας του BC0. Σχ. Φίλτρο πετρελαίου, μετρητής κενού και διαφανής εύκαμπτος σωλήνας [] Σωλήνας αναρρόφησης πετρελαίου [] Ψηφιακό αυτόματο σύστημα καύσης SAFe 0 [] Μετρητής κενού [] Διαφανής εύκαμπτος σωλήνας [5] Φίλτρο πετρελαίου Επειδή ο καυστήρας παραδίδεται από το εργοστάσιο σε κατάσταση βλάβης, πρέπει πριν από την πρώτη έναρξη λειτουργίας να αποκαταστήσετε τη βλάβη πατώντας το πλήκτρο Reset ( Σχ. 6, [], Σελίδα ). Μπορείτε επίσης να πατήσετε το πλήκτρο αποκατάστασης βλαβών στο SAFe 0 (όπως περιγράφεται παρακάτω). Εκκινήστε το μοτέρ μέσω τoυ θερμοστάτη χώρου ( Οδηγίες σέρβις της μονάδας χειρισμού εσωτερικού χώρου). Εξαερώστε τον αγωγό πετρελαίου. Βεβαιωθείτε ότι το πετρέλαιο που αναρροφήθηκε από το διαφανή εύκαμπτο σωλήνα δεν περιέχει φυσαλίδες ( Σχ., []). Απενεργοποιήστε το μοτέρ μέσω της μονάδας χειρισμού εσωτερικού χώρου ( Οδηγίες σέρβις της μονάδας χειρισμού εσωτερικού χώρου). ΠΡΟΣΟΧΗ: ΖΗΜΙΕΣ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ λόγω ελαττωματικής αντλίας πετρελαίου. Μην αφήνετε ποτέ την αντλία πετρελαίου να λειτουργεί χωρίς πετρέλαιο για περισσότερο από πέντε λεπτά. 5 Σχ. 5 Αποσυναρμολόγηση σωλήνα αναρρόφησης πετρελαίου [] Σωλήνας αναρρόφησης πετρελαίου [] Ψηφιακό αυτόματο σύστημα καύσης SAFe 0 [] Μετρητής κενού [] Διαφανής εύκαμπτος σωλήνας [5] Φίλτρο πετρελαίου Επειδή ο καυστήρας παραδίδεται από το εργοστάσιο σε κατάσταση βλάβης, πρέπει πριν από την πρώτη έναρξη λειτουργίας να αποκαταστήσετε τη βλάβη πατώντας το πλήκτρο Reset στο BC0 ( Σχ. 6, []). Μπορείτε επίσης να πατήσετε το πλήκτρο αποκατάστασης βλαβών στο αυτόματο σύστημα καύσης (όπως περιγράφεται παρακάτω). Περιμένετε περ. λεπτό μέχρι το σύστημα EMS να είναι έτοιμο για λειτουργία. Ρυθμίστε το περιστροφικό κουμπί "Μέγιστη θερμοκρασία νερού του λέβητα" ( Σχ. 6, []). και το περιστροφικό κουμπί "Ονομαστική τιμή ζεστού νερού" ( Σχ. 6, []).στη θέση "Aut". Ελέγξτε τη στεγανότητα των σημείων σύνδεσης πετρελαίου. 5 Αν χρειαστεί θα πρέπει να ελέγξετε τη στεγανότητα και το κενό ( Κεφάλαιο 9. "Έλεγχος κενού", Σελίδα 6). 6. Εκκίνηση καυστήρα Διακόψτε την τροφοδοσία τάσης της εγκατάστασης θέρμανσης. Σε λειτουργία εξαρτώμενη από τον αέρα του χώρου, βγάλτε τον εύκαμπτο σωλήνα αναρρόφησης από το σιγαστήρα αναρρόφησης Κλείστε τη βάνα φραγής στο φίλτρο πετρελαίου ( Σχ. 5, [5]) και αποσυναρμολογήστε το διαφανή εύκαμπτο σωλήνα ( Σχ. 5, [])μαζί με το μετρητή κενού ( Σχ. 5, []). Βιδώστε το σωλήνα αναρρόφησης πετρελαίου ( Σχ. 5, [])στη σύνδεση φίλτρου του φίλτρου πετρελαίου ( Σχ. 5, [5]). Ανοίξτε τη βάνα φραγής πετρελαίου στο φίλτρο πετρελαίου ( Σχ. 5, [5]). Σχ. 6 Βασικός ελεγκτής Logamatic BC0 [] Περιστροφικό κουμπί για "ονομαστική τιμή ζεστού νερού" [] Περιστροφικό κουμπί για τη "μέγιστη θερμοκρασία νερού του λέβητα" στη λειτουργία θέρμανσης [] Πλήκτρο reset Logatop BE. και. GB (0/)

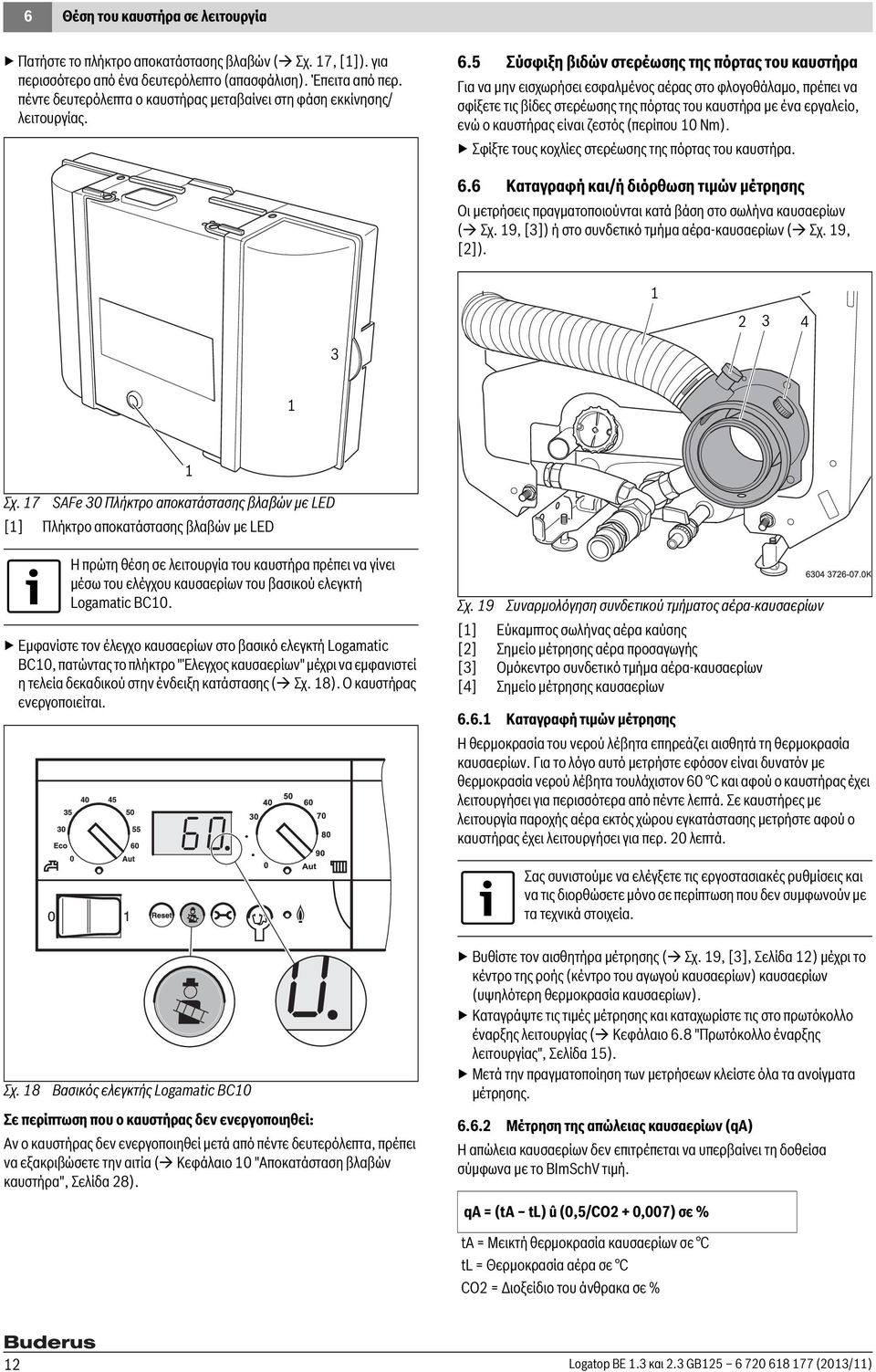

12 6 Θέση του καυστήρα σε λειτουργία Πατήστε το πλήκτρο αποκατάστασης βλαβών ( Σχ. 7, []). για περισσότερο από ένα δευτερόλεπτο (απασφάλιση). Έπειτα από περ. πέντε δευτερόλεπτα ο καυστήρας μεταβαίνει στη φάση εκκίνησης/ λειτουργίας. 6.5 Σύσφιξη βιδών στερέωσης της πόρτας του καυστήρα Για να μην εισχωρήσει εσφαλμένος αέρας στο φλογοθάλαμο, πρέπει να σφίξετε τις βίδες στερέωσης της πόρτας του καυστήρα με ένα εργαλείο, ενώ ο καυστήρας είναι ζεστός (περίπου 0 Nm). Σφίξτε τους κοχλίες στερέωσης της πόρτας του καυστήρα. 6.6 Καταγραφή και/ή διόρθωση τιμών μέτρησης Οι μετρήσεις πραγματοποιούνται κατά βάση στο σωλήνα καυσαερίων ( Σχ. 9, []) ή στο συνδετικό τμήμα αέρα-καυσαερίων ( Σχ. 9, []). Σχ. 7 SAFe 0 Πλήκτρο αποκατάστασης βλαβών με LED [] Πλήκτρο αποκατάστασης βλαβών με LED Η πρώτη θέση σε λειτουργία του καυστήρα πρέπει να γίνει μέσω του ελέγχου καυσαερίων του βασικού ελεγκτή Logamatic BC0. Εμφανίστε τον έλεγχο καυσαερίων στο βασικό ελεγκτή Logamatic BC0, πατώντας το πλήκτρο "Έλεγχος καυσαερίων" μέχρι να εμφανιστεί η τελεία δεκαδικού στην ένδειξη κατάστασης ( Σχ. 8). Ο καυστήρας ενεργοποιείται. Σχ. 9 Συναρμολόγηση συνδετικού τμήματος αέρα-καυσαερίων [] Εύκαμπτος σωλήνας αέρα καύσης [] Σημείo μέτρησης αέρα προσαγωγής [] Ομόκεντρο συνδετικό τμήμα αέρα-καυσαερίων [] Σημείo μέτρησης καυσαερίων 6.6. Καταγραφή τιμών μέτρησης Η θερμοκρασία του νερού λέβητα επηρεάζει αισθητά τη θερμοκρασία καυσαερίων. Για το λόγο αυτό μετρήστε εφόσον είναι δυνατόν με θερμοκρασία νερού λέβητα τουλάχιστον 60 C και αφού ο καυστήρας έχει λειτουργήσει για περισσότερα από πέντε λεπτά. Σε καυστήρες με λειτουργία παροχής αέρα εκτός χώρου εγκατάστασης μετρήστε αφού ο καυστήρας έχει λειτουργήσει για περ. 0 λεπτά. Σας συνιστούμε να ελέγξετε τις εργοστασιακές ρυθμίσεις και να τις διορθώσετε μόνο σε περίπτωση που δεν συμφωνούν με τα τεχνικά στοιχεία. Σχ. 8 Βασικός ελεγκτής Logamatic BC0 Σε περίπτωση που ο καυστήρας δεν ενεργοποιηθεί: Αν ο καυστήρας δεν ενεργοποιηθεί μετά από πέντε δευτερόλεπτα, πρέπει να εξακριβώσετε την αιτία ( Κεφάλαιο 0 "Αποκατάσταση βλαβών καυστήρα", Σελίδα 8). Βυθίστε τον αισθητήρα μέτρησης ( Σχ. 9, [], Σελίδα ) μέχρι το κέντρο της ροής (κέντρο του αγωγού καυσαερίων) καυσαερίων (υψηλότερη θερμοκρασία καυσαερίων). Καταγράψτε τις τιμές μέτρησης και καταχωρίστε τις στο πρωτόκολλο έναρξης λειτουργίας ( Kεφάλαιο 6.8 "Πρωτόκολλο έναρξης λειτουργίας", Σελίδα 5). Μετά την πραγματοποίηση των μετρήσεων κλείστε όλα τα ανοίγματα μέτρησης Μέτρηση της απώλειας καυσαερίων (qa) Η απώλεια καυσαερίων δεν επιτρέπεται να υπερβαίνει τη δοθείσα σύμφωνα με το BImSchV τιμή. qa = (ta tl) û (0,5/CO + 0,007) σε % ta = Μεικτή θερμοκρασία καυσαερίων σε C tl = Θερμοκρασία αέρα σε C CO = Διοξείδιο του άνθρακα σε % Logatop BE. και. GB (0/)

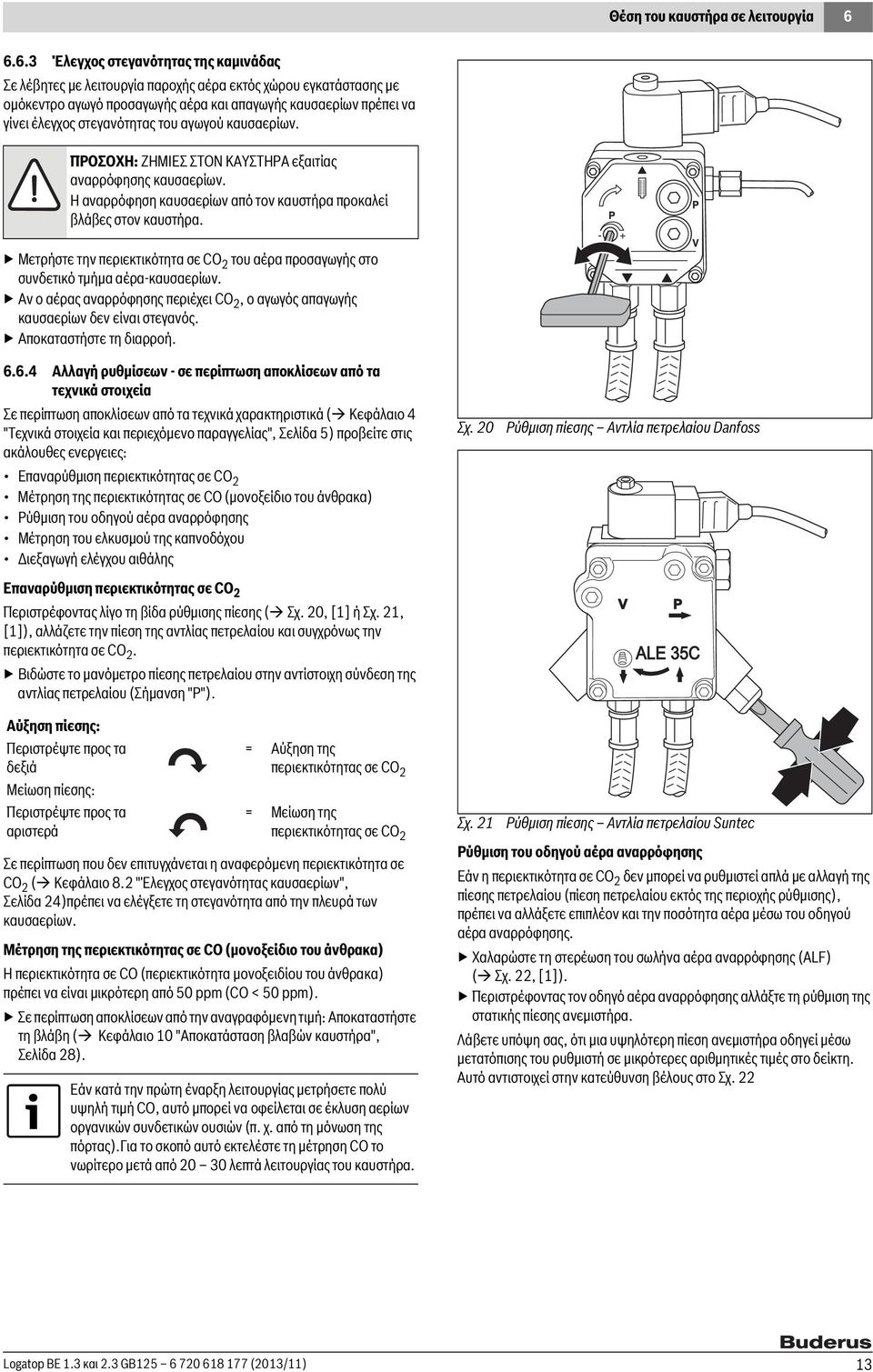

13 Θέση του καυστήρα σε λειτουργία Έλεγχος στεγανότητας της καμινάδας Σε λέβητες με λειτουργία παροχής αέρα εκτός χώρου εγκατάστασης με ομόκεντρο αγωγό προσαγωγής αέρα και απαγωγής καυσαερίων πρέπει να γίνει έλεγχος στεγανότητας του αγωγού καυσαερίων. ΠΡΟΣΟΧΗ: ΖΗΜΙΕΣ ΣΤΟΝ ΚΑΥΣΤΗΡΑ εξαιτίας αναρρόφησης καυσαερίων. Η αναρρόφηση καυσαερίων από τον καυστήρα προκαλεί βλάβες στον καυστήρα. Μετρήστε την περιεκτικότητα σε CO του αέρα προσαγωγής στο συνδετικό τμήμα αέρα-καυσαερίων. Αν ο αέρας αναρρόφησης περιέχει CO, ο αγωγός απαγωγής καυσαερίων δεν είναι στεγανός. Αποκαταστήστε τη διαρροή Αλλαγή ρυθμίσεων - σε περίπτωση αποκλίσεων από τα τεχνικά στοιχεία Σε περίπτωση αποκλίσεων από τα τεχνικά χαρακτηριστικά ( Κεφάλαιο "Τεχνικά στοιχεία και περιεχόμενο παραγγελίας", Σελίδα 5) προβείτε στις ακάλουθες ενεργειες: Επαναρύθμιση περιεκτικότητας σε CO Μέτρηση της περιεκτικότητας σε CO (μονοξείδιο του άνθρακα) Ρύθμιση του οδηγού αέρα αναρρόφησης Μέτρηση του ελκυσμού της καπνοδόχου Διεξαγωγή ελέγχου αιθάλης Σχ. 0 Ρύθμιση πίεσης Αντλία πετρελαίου Danfoss Επαναρύθμιση περιεκτικότητας σε CO Περιστρέφοντας λίγο τη βίδα ρύθμισης πίεσης ( Σχ. 0, [] ή Σχ., []), αλλάζετε την πίεση της αντλίας πετρελαίου και συγχρόνως την περιεκτικότητα σε CO. Βιδώστε το μανόμετρο πίεσης πετρελαίου στην αντίστοιχη σύνδεση της αντλίας πετρελαίου (Σήμανση "P"). Αύξηση πίεσης: Περιστρέψτε προς τα δεξιά Μείωση πίεσης: Περιστρέψτε προς τα αριστερά = Αύξηση της περιεκτικότητας σε CO = Μείωση της περιεκτικότητας σε CO Σε περίπτωση που δεν επιτυγχάνεται η αναφερόμενη περιεκτικότητα σε CO ( Κεφάλαιο 8. "Έλεγχος στεγανότητας καυσαερίων", Σελίδα )πρέπει να ελέγξετε τη στεγανότητα από την πλευρά των καυσαερίων. Μέτρηση της περιεκτικότητας σε CO (μονοξείδιο του άνθρακα) Η περιεκτικότητα σε CO (περιεκτικότητα μονοξειδίου του άνθρακα) πρέπει να είναι μικρότερη από 50 ppm (CO < 50 ppm). Σε περίπτωση αποκλίσεων από την αναγραφόμενη τιμή: Αποκαταστήστε τη βλάβη ( Κεφάλαιο 0 "Αποκατάσταση βλαβών καυστήρα", Σελίδα 8). Εάν κατά την πρώτη έναρξη λειτουργίας μετρήσετε πολύ υψηλή τιμή CO, αυτό μπορεί να οφείλεται σε έκλυση αερίων οργανικών συνδετικών ουσιών (π. χ. από τη μόνωση της πόρτας).για το σκοπό αυτό εκτελέστε τη μέτρηση CO το νωρίτερο μετά από 0 0 λεπτά λειτουργίας του καυστήρα. Σχ. Ρύθμιση πίεσης Αντλία πετρελαίου Suntec Ρύθμιση του οδηγού αέρα αναρρόφησης Εάν η περιεκτικότητα σε CO δεν μπορεί να ρυθμιστεί απλά με αλλαγή της πίεσης πετρελαίου (πίεση πετρελαίου εκτός της περιοχής ρύθμισης), πρέπει να αλλάξετε επιπλέον και την ποσότητα αέρα μέσω του οδηγού αέρα αναρρόφησης. Χαλαρώστε τη στερέωση του σωλήνα αέρα αναρρόφησης (ALF) ( Σχ., []). Περιστρέφοντας τον οδηγό αέρα αναρρόφησης αλλάξτε τη ρύθμιση της στατικής πίεσης ανεμιστήρα. Λάβετε υπόψη σας, ότι μια υψηλότερη πίεση ανεμιστήρα οδηγεί μέσω μετατόπισης του ρυθμιστή σε μικρότερες αριθμητικές τιμές στο δείκτη. Αυτό αντιστοιχεί στην κατεύθυνση βέλους στο Σχ. Logatop BE. και. GB (0/)

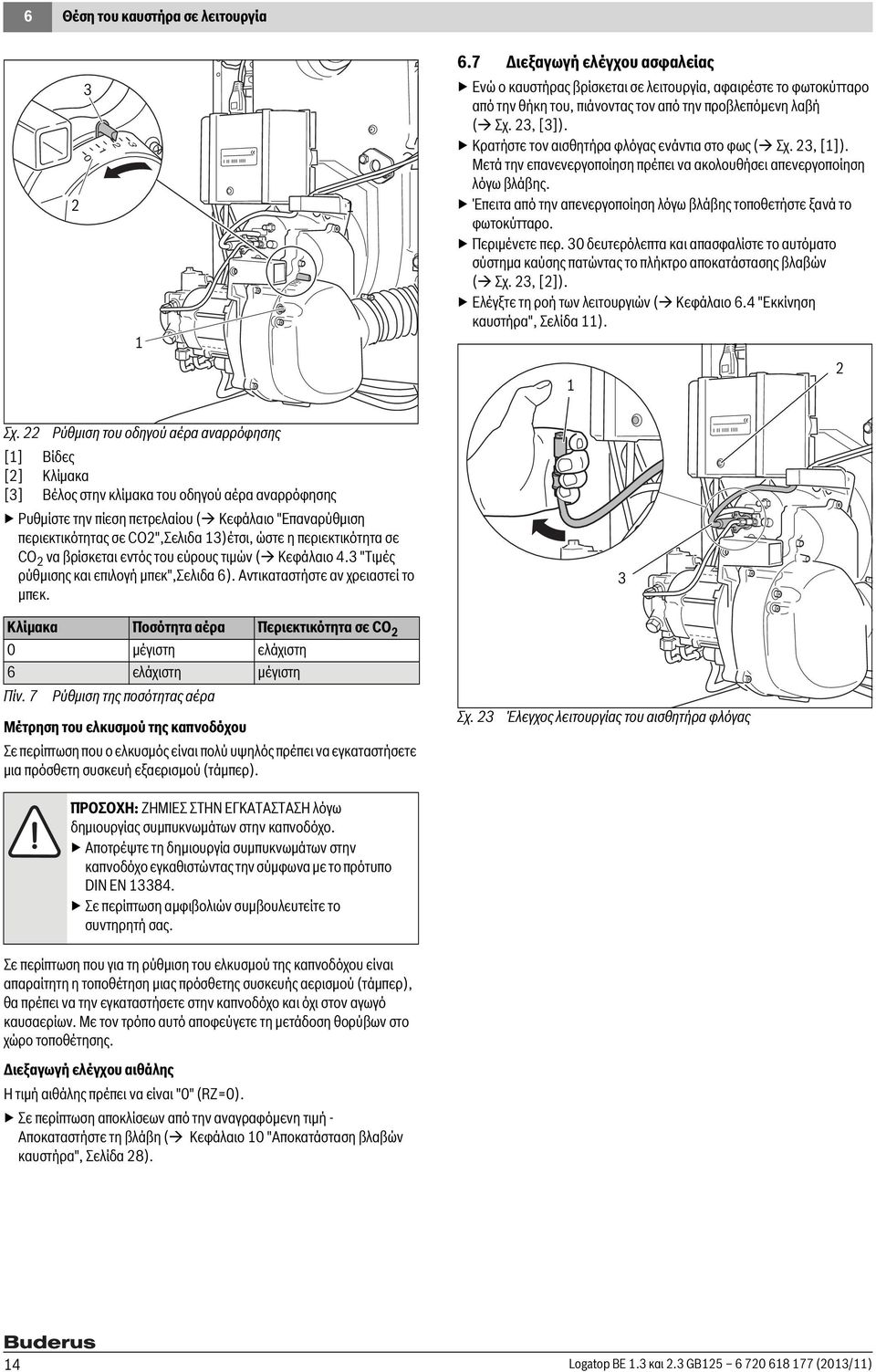

14 6 Θέση του καυστήρα σε λειτουργία Διεξαγωγή ελέγχου ασφαλείας Ενώ ο καυστήρας βρίσκεται σε λειτουργία, αφαιρέστε το φωτοκύτταρο από την θήκη του, πιάνοντας τον από την προβλεπόμενη λαβή ( Σχ., []). Κρατήστε τον αισθητήρα φλόγας ενάντια στο φως ( Σχ., []). Μετά την επανενεργοποίηση πρέπει να ακολουθήσει απενεργοποίηση λόγω βλάβης. Έπειτα από την απενεργοποίηση λόγω βλάβης τοποθετήστε ξανά το φωτοκύτταρο. Περιμένετε περ. 0 δευτερόλεπτα και απασφαλίστε το αυτόματο σύστημα καύσης πατώντας το πλήκτρο αποκατάστασης βλαβών ( Σχ., []). Ελέγξτε τη ροή των λειτουργιών ( Κεφάλαιο 6. "Εκκίνηση καυστήρα", Σελίδα ). Σχ. Ρύθμιση του οδηγού αέρα αναρρόφησης [] Βίδες [] Κλίμακα [] Βέλος στην κλίμακα του οδηγού αέρα αναρρόφησης Ρυθμίστε την πίεση πετρελαίου ( Κεφάλαιο "Επαναρύθμιση περιεκτικότητας σε CO",Σελιδα )έτσι, ώστε η περιεκτικότητα σε CO να βρίσκεται εντός του εύρους τιμών ( Κεφάλαιο. "Τιμές ρύθμισης και επιλογή μπεκ",σελιδα 6). Αντικαταστήστε αν χρειαστεί το μπεκ. Κλίμακα Ποσότητα αέρα Περιεκτικότητα σε CO 0 μέγιστη ελάχιστη 6 ελάχιστη μέγιστη Πίν. 7 Ρύθμιση της ποσότητας αέρα Μέτρηση του ελκυσμού της καπνοδόχου Σε περίπτωση που ο ελκυσμός είναι πολύ υψηλός πρέπει να εγκαταστήσετε μια πρόσθετη συσκευή εξαερισμού (τάμπερ). ΠΡΟΣΟΧΗ: ΖΗΜΙΕΣ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ λόγω δημιουργίας συμπυκνωμάτων στην καπνοδόχο. Αποτρέψτε τη δημιουργία συμπυκνωμάτων στην καπνοδόχο εγκαθιστώντας την σύμφωνα με το πρότυπο DIN EN 8. Σε περίπτωση αμφιβολιών συμβουλευτείτε το συντηρητή σας. Σε περίπτωση που για τη ρύθμιση του ελκυσμού της καπνοδόχου είναι απαραίτητη η τοποθέτηση μιας πρόσθετης συσκευής αερισμού (τάμπερ), θα πρέπει να την εγκαταστήσετε στην καπνοδόχο και όχι στον αγωγό καυσαερίων. Με τον τρόπο αυτό αποφεύγετε τη μετάδοση θορύβων στο χώρο τοποθέτησης. Διεξαγωγή ελέγχου αιθάλης Η τιμή αιθάλης πρέπει να είναι "0" (RZ=0). Σε περίπτωση αποκλίσεων από την αναγραφόμενη τιμή - Αποκαταστήστε τη βλάβη ( Κεφάλαιο 0 "Αποκατάσταση βλαβών καυστήρα", Σελίδα 8). Σχ. Έλεγχος λειτουργίας του αισθητήρα φλόγας Logatop BE. και. GB (0/)

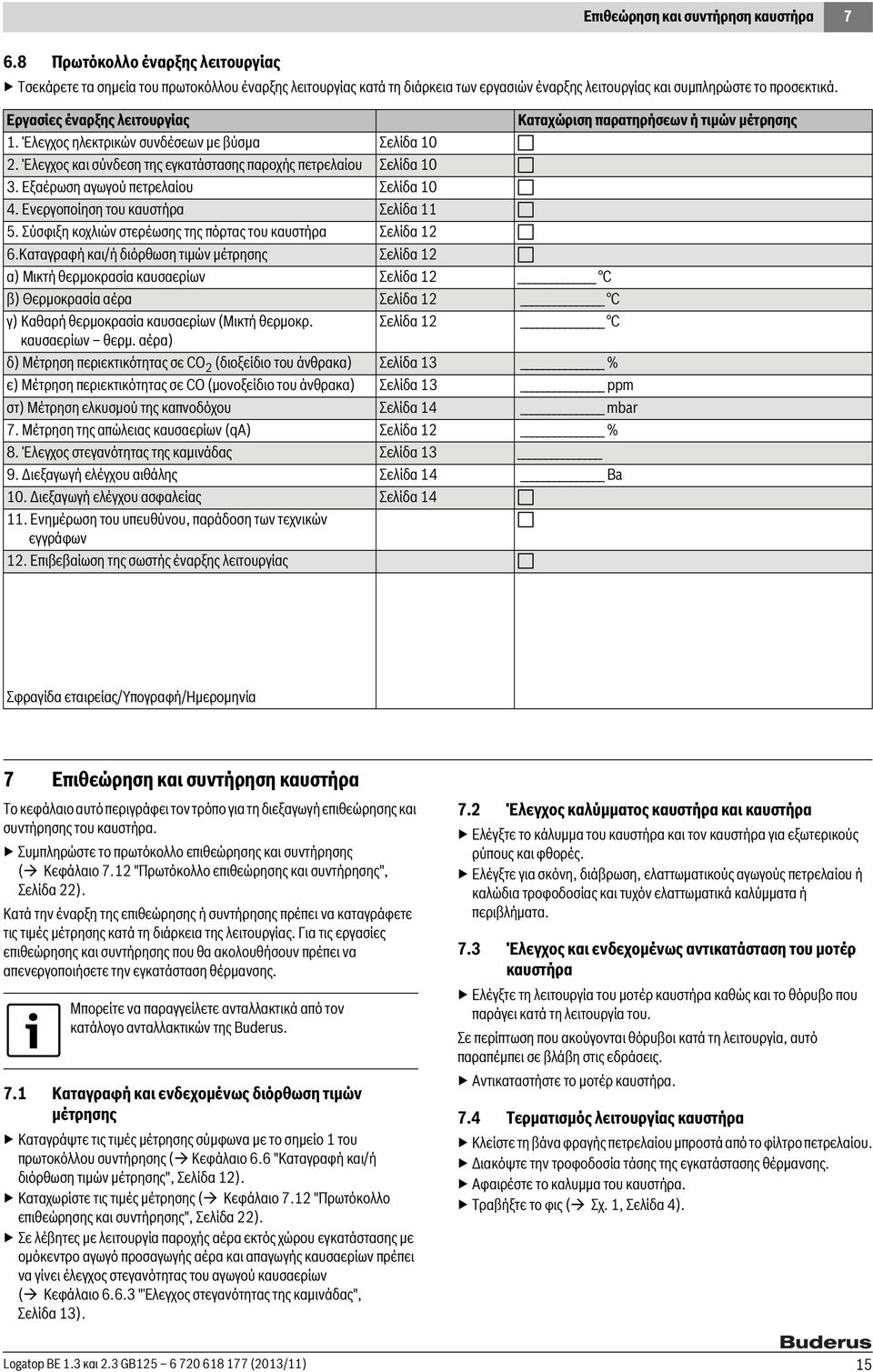

15 Επιθεώρηση και συντήρηση καυστήρα Πρωτόκολλο έναρξης λειτουργίας Τσεκάρετε τα σημεία του πρωτοκόλλου έναρξης λειτουργίας κατά τη διάρκεια των εργασιών έναρξης λειτουργίας και συμπληρώστε το προσεκτικά. Εργασίες έναρξης λειτουργίας Καταχώριση παρατηρήσεων ή τιμών μέτρησης. Έλεγχος ηλεκτρικών συνδέσεων με βύσμα Σελίδα 0. Έλεγχος και σύνδεση της εγκατάστασης παροχής πετρελαίου Σελίδα 0. Εξαέρωση αγωγού πετρελαίου Σελίδα 0. Ενεργοποίηση του καυστήρα Σελίδα 5. Σύσφιξη κοχλιών στερέωσης της πόρτας του καυστήρα Σελίδα 6.Καταγραφή και/ή διόρθωση τιμών μέτρησης Σελίδα α) Μικτή θερμοκρασία καυσαερίων Σελίδα C β) Θερμοκρασία αέρα Σελίδα C γ) Καθαρή θερμοκρασία καυσαερίων (Μικτή θερμοκρ. Σελίδα C καυσαερίων θερμ. αέρα) δ) Μέτρηση περιεκτικότητας σε CO (διοξείδιο του άνθρακα) Σελίδα % ε) Μέτρηση περιεκτικότητας σε CO (μονοξείδιο του άνθρακα) Σελίδα ppm στ) Μέτρηση ελκυσμού της καπνοδόχου Σελίδα mbar 7. Μέτρηση της απώλειας καυσαερίων (qa) Σελίδα % 8. Έλεγχος στεγανότητας της καμινάδας Σελίδα 9. Διεξαγωγή ελέγχου αιθάλης Σελίδα Ba 0. Διεξαγωγή ελέγχου ασφαλείας Σελίδα. Ενημέρωση του υπευθύνου, παράδοση των τεχνικών εγγράφων. Επιβεβαίωση της σωστής έναρξης λειτουργίας Σφραγίδα εταιρείας/υπογραφή/ημερομηνία 7 Επιθεώρηση και συντήρηση καυστήρα Το κεφάλαιο αυτό περιγράφει τον τρόπο για τη διεξαγωγή επιθεώρησης και συντήρησης του καυστήρα. Συμπληρώστε το πρωτόκολλο επιθεώρησης και συντήρησης ( Κεφάλαιο 7. "Πρωτόκολλο επιθεώρησης και συντήρησης", Σελίδα ). Κατά την έναρξη της επιθεώρησης ή συντήρησης πρέπει να καταγράφετε τις τιμές μέτρησης κατά τη διάρκεια της λειτουργίας. Για τις εργασίες επιθεώρησης και συντήρησης που θα ακολουθήσουν πρέπει να απενεργοποιήσετε την εγκατάσταση θέρμανσης. Μπορείτε να παραγγείλετε ανταλλακτικά από τον κατάλογο ανταλλακτικών της Buderus. 7. Καταγραφή και ενδεχομένως διόρθωση τιμών μέτρησης Καταγράψτε τις τιμές μέτρησης σύμφωνα με το σημείο του πρωτοκόλλου συντήρησης ( Κεφάλαιο 6.6 "Καταγραφή και/ή διόρθωση τιμών μέτρησης", Σελίδα ). Καταχωρίστε τις τιμές μέτρησης ( Κεφάλαιο 7. "Πρωτόκολλο επιθεώρησης και συντήρησης", Σελίδα ). Σε λέβητες με λειτουργία παροχής αέρα εκτός χώρου εγκατάστασης με ομόκεντρο αγωγό προσαγωγής αέρα και απαγωγής καυσαερίων πρέπει να γίνει έλεγχος στεγανότητας του αγωγού καυσαερίων ( Κεφάλαιο 6.6. "Έλεγχος στεγανότητας της καμινάδας", Σελίδα ). 7. Έλεγχος καλύμματος καυστήρα και καυστήρα Ελέγξτε το κάλυμμα του καυστήρα και τον καυστήρα για εξωτερικούς ρύπους και φθορές. Ελέγξτε για σκόνη, διάβρωση, ελαττωματικούς αγωγούς πετρελαίου ή καλώδια τροφοδοσίας και τυχόν ελαττωματικά καλύμματα ή περιβλήματα. 7. Έλεγχος και ενδεχομένως αντικατάσταση του μοτέρ καυστήρα Ελέγξτε τη λειτουργία του μοτέρ καυστήρα καθώς και το θόρυβο που παράγει κατά τη λειτουργία του. Σε περίπτωση που ακούγονται θόρυβοι κατά τη λειτουργία, αυτό παραπέμπει σε βλάβη στις εδράσεις. Αντικαταστήστε το μοτέρ καυστήρα. 7. Τερματισμός λειτουργίας καυστήρα Κλείστε τη βάνα φραγής πετρελαίου μπροστά από το φίλτρο πετρελαίου. Διακόψτε την τροφοδοσία τάσης της εγκατάστασης θέρμανσης. Αφαιρέστε το καλυμμα του καυστήρα. Τραβήξτε το φις ( Σχ., Σελίδα ). Logatop BE. και. GB (0/) 5

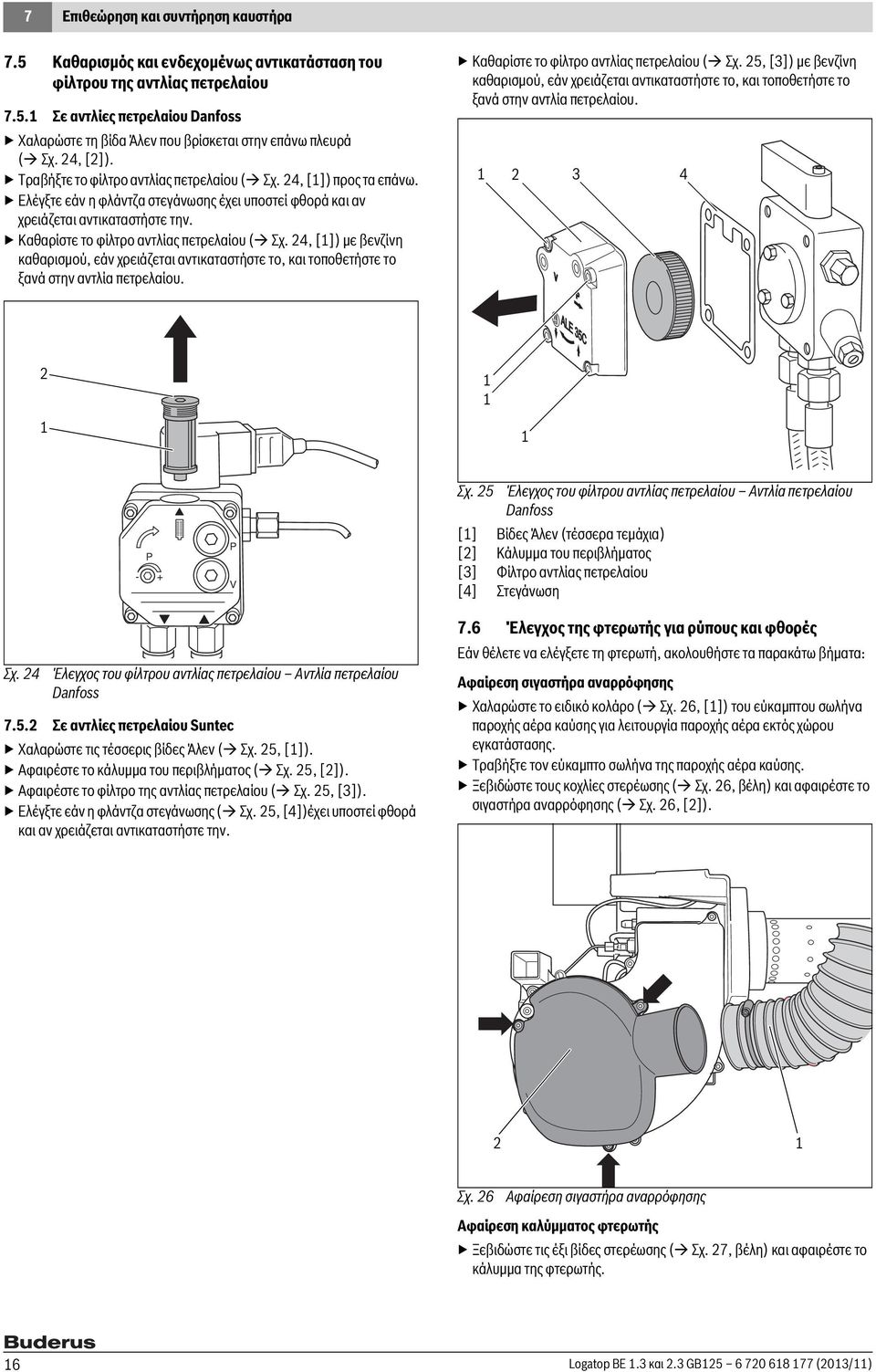

16 7 Επιθεώρηση και συντήρηση καυστήρα 7.5 Καθαρισμός και ενδεχομένως αντικατάσταση του φίλτρου της αντλίας πετρελαίου 7.5. Σε αντλίες πετρελαίου Danfoss Χαλαρώστε τη βίδα Άλεν που βρίσκεται στην επάνω πλευρά ( Σχ., []). Τραβήξτε το φίλτρο αντλίας πετρελαίου ( Σχ., []) προς τα επάνω. Ελέγξτε εάν η φλάντζα στεγάνωσης έχει υποστεί φθορά και αν χρειάζεται αντικαταστήστε την. Καθαρίστε το φίλτρο αντλίας πετρελαίου ( Σχ., []) με βενζίνη καθαρισμού, εάν χρειάζεται αντικαταστήστε το, και τοποθετήστε το ξανά στην αντλία πετρελαίου. Καθαρίστε το φίλτρο αντλίας πετρελαίου ( Σχ. 5, []) με βενζίνη καθαρισμού, εάν χρειάζεται αντικαταστήστε το, και τοποθετήστε το ξανά στην αντλία πετρελαίου. P - + P V Σχ. 5 Έλεγχος του φίλτρου αντλίας πετρελαίου Αντλία πετρελαίου Danfoss [] Βίδες Άλεν (τέσσερα τεμάχια) [] Κάλυμμα του περιβλήματος [] Φίλτρο αντλίας πετρελαίου [] Στεγάνωση Σχ. Έλεγχος του φίλτρου αντλίας πετρελαίου Αντλία πετρελαίου Danfoss 7.5. Σε αντλίες πετρελαίου Suntec Χαλαρώστε τις τέσσερις βίδες Άλεν ( Σχ. 5, []). Αφαιρέστε το κάλυμμα του περιβλήματος ( Σχ. 5, []). Αφαιρέστε το φίλτρο της αντλίας πετρελαίου ( Σχ. 5, []). Ελέγξτε εάν η φλάντζα στεγάνωσης ( Σχ. 5, [])έχει υποστεί φθορά και αν χρειάζεται αντικαταστήστε την. 7.6 Έλεγχος της φτερωτής για ρύπους και φθορές Εάν θέλετε να ελέγξετε τη φτερωτή, ακολουθήστε τα παρακάτω βήματα: Αφαίρεση σιγαστήρα αναρρόφησης Χαλαρώστε το ειδικό κολάρο ( Σχ. 6, []) του εύκαμπτου σωλήνα παροχής αέρα καύσης για λειτουργία παροχής αέρα εκτός χώρου εγκατάστασης. Τραβήξτε τον εύκαμπτο σωλήνα της παροχής αέρα καύσης. Ξεβιδώστε τους κοχλίες στερέωσης ( Σχ. 6, βέλη) και αφαιρέστε το σιγαστήρα αναρρόφησης ( Σχ. 6, []). Σχ. 6 Αφαίρεση σιγαστήρα αναρρόφησης Αφαίρεση καλύμματος φτερωτής Ξεβιδώστε τις έξι βίδες στερέωσης ( Σχ. 7, βέλη) και αφαιρέστε το κάλυμμα της φτερωτής. 6 Logatop BE. και. GB (0/)

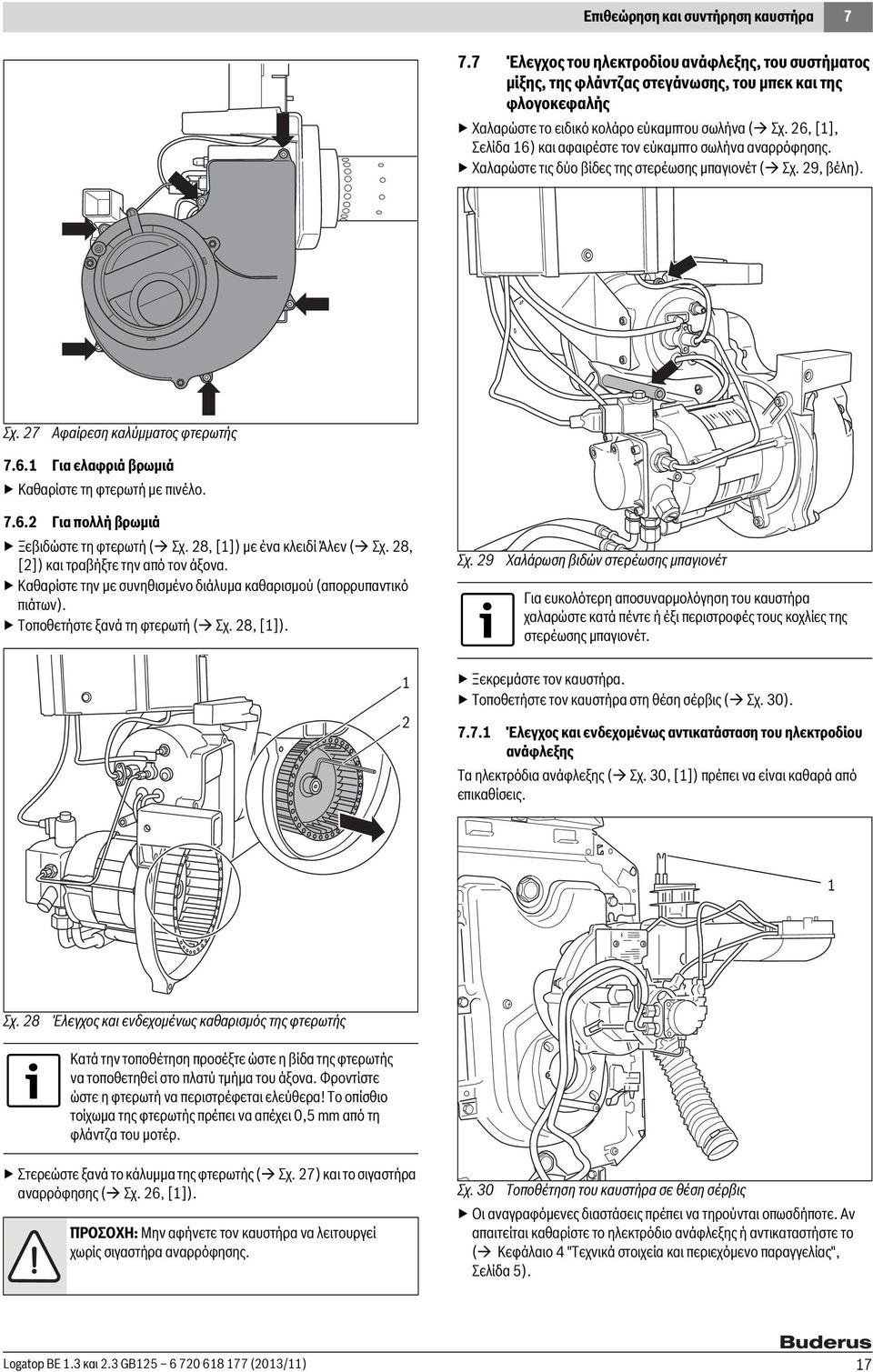

17 Επιθεώρηση και συντήρηση καυστήρα Έλεγχος του ηλεκτροδίου ανάφλεξης, του συστήματος μίξης, της φλάντζας στεγάνωσης, του μπεκ και της φλογοκεφαλής Χαλαρώστε το ειδικό κολάρο εύκαμπτου σωλήνα ( Σχ. 6, [], Σελίδα 6) και αφαιρέστε τον εύκαμπτο σωλήνα αναρρόφησης. Χαλαρώστε τις δύο βίδες της στερέωσης μπαγιονέτ ( Σχ. 9, βέλη). Σχ. 7 Αφαίρεση καλύμματος φτερωτής 7.6. Για ελαφριά βρωμιά Καθαρίστε τη φτερωτή με πινέλο Για πολλή βρωμιά Ξεβιδώστε τη φτερωτή ( Σχ. 8, []) με ένα κλειδί Άλεν ( Σχ. 8, []) και τραβήξτε την από τον άξονα. Καθαρίστε την με συνηθισμένο διάλυμα καθαρισμού (απορρυπαντικό πιάτων). Τοποθετήστε ξανά τη φτερωτή ( Σχ. 8, []). Σχ. 9 Χαλάρωση βιδών στερέωσης μπαγιονέτ Για ευκολότερη αποσυναρμολόγηση του καυστήρα χαλαρώστε κατά πέντε ή έξι περιστροφές τους κοχλίες της στερέωσης μπαγιονέτ. Ξεκρεμάστε τον καυστήρα. Τοποθετήστε τον καυστήρα στη θέση σέρβις ( Σχ. 0) Έλεγχος και ενδεχομένως αντικατάσταση του ηλεκτροδίου ανάφλεξης Τα ηλεκτρόδια ανάφλεξης ( Σχ. 0, []) πρέπει να είναι καθαρά από επικαθίσεις. Σχ. 8 Έλεγχος και ενδεχομένως καθαρισμός της φτερωτής Κατά την τοποθέτηση προσέξτε ώστε η βίδα της φτερωτής να τοποθετηθεί στο πλατύ τμήμα του άξονα. Φροντίστε ώστε η φτερωτή να περιστρέφεται ελεύθερα! Το οπίσθιο τοίχωμα της φτερωτής πρέπει να απέχει 0,5 mm από τη φλάντζα του μοτέρ. Στερεώστε ξανά το κάλυμμα της φτερωτής ( Σχ. 7) και το σιγαστήρα αναρρόφησης ( Σχ. 6, []). ΠΡΟΣΟΧΗ: Μην αφήνετε τον καυστήρα να λειτουργεί χωρίς σιγαστήρα αναρρόφησης. Σχ. 0 Τοποθέτηση του καυστήρα σε θέση σέρβις Οι αναγραφόμενες διαστάσεις πρέπει να τηρούνται οπωσδήποτε. Αν απαιτείται καθαρίστε το ηλεκτρόδιο ανάφλεξης ή αντικαταστήστε το ( Κεφάλαιο "Τεχνικά στοιχεία και περιεχόμενο παραγγελίας", Σελίδα 5). Logatop BE. και. GB (0/) 7

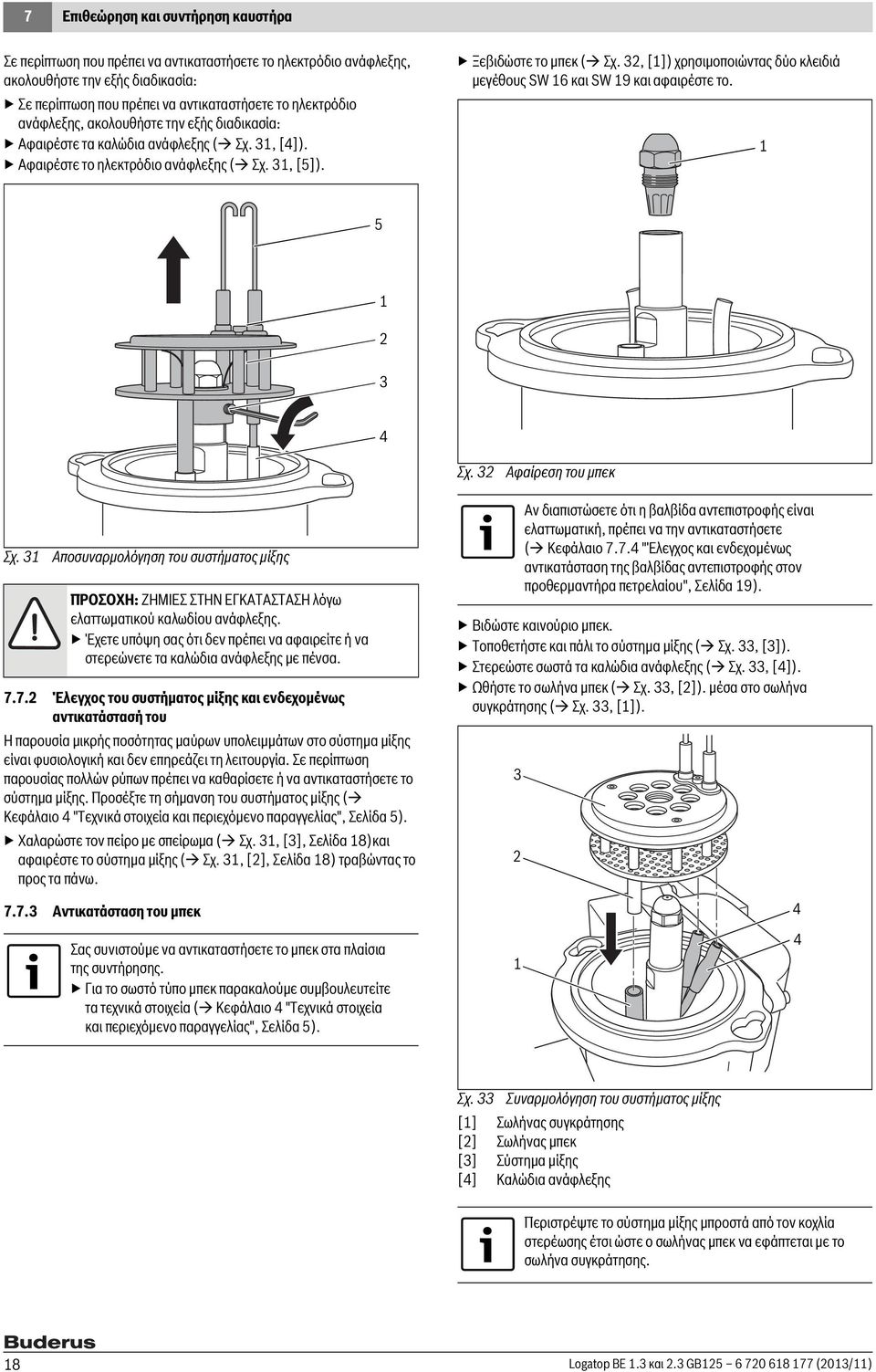

18 7 Επιθεώρηση και συντήρηση καυστήρα Σε περίπτωση που πρέπει να αντικαταστήσετε το ηλεκτρόδιο ανάφλεξης, ακολουθήστε την εξής διαδικασία: Σε περίπτωση που πρέπει να αντικαταστήσετε το ηλεκτρόδιο ανάφλεξης, ακολουθήστε την εξής διαδικασία: Αφαιρέστε τα καλώδια ανάφλεξης ( Σχ., []). Αφαιρέστε το ηλεκτρόδιο ανάφλεξης ( Σχ., [5]). Ξεβιδώστε το μπεκ ( Σχ., []) χρησιμοποιώντας δύο κλειδιά μεγέθους SW 6 και SW 9 και αφαιρέστε το. 5 Σχ. Αφαίρεση του μπεκ Σχ. Αποσυναρμολόγηση του συστήματος μίξης ΠΡΟΣΟΧΗ: ΖΗΜΙΕΣ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ λόγω ελαττωματικού καλωδίου ανάφλεξης. Έχετε υπόψη σας ότι δεν πρέπει να αφαιρείτε ή να στερεώνετε τα καλώδια ανάφλεξης με πένσα Έλεγχος του συστήματος μίξης και ενδεχομένως αντικατάστασή του Η παρουσία μικρής ποσότητας μαύρων υπολειμμάτων στο σύστημα μίξης είναι φυσιολογική και δεν επηρεάζει τη λειτουργία. Σε περίπτωση παρουσίας πολλών ρύπων πρέπει να καθαρίσετε ή να αντικαταστήσετε το σύστημα μίξης. Προσέξτε τη σήμανση του συστήματος μίξης ( Κεφάλαιο "Τεχνικά στοιχεία και περιεχόμενο παραγγελίας", Σελίδα 5). Χαλαρώστε τον πείρο με σπείρωμα ( Σχ., [], Σελίδα 8)και αφαιρέστε το σύστημα μίξης ( Σχ., [], Σελίδα 8) τραβώντας το προς τα πάνω Αντικατάσταση του μπεκ Βιδώστε καινούριο μπεκ. Τοποθετήστε και πάλι το σύστημα μίξης ( Σχ., []). Στερεώστε σωστά τα καλώδια ανάφλεξης ( Σχ., []). Ωθήστε το σωλήνα μπεκ ( Σχ., []). μέσα στο σωλήνα συγκράτησης ( Σχ., []). Αν διαπιστώσετε ότι η βαλβίδα αντεπιστροφής είναι ελαττωματική, πρέπει να την αντικαταστήσετε ( Κεφάλαιο 7.7. "Έλεγχος και ενδεχομένως αντικατάσταση της βαλβίδας αντεπιστροφής στον προθερμαντήρα πετρελαίου", Σελίδα 9). Σας συνιστούμε να αντικαταστήσετε το μπεκ στα πλαίσια της συντήρησης. Για το σωστό τύπο μπεκ παρακαλούμε συμβουλευτείτε τα τεχνικά στοιχεία ( Κεφάλαιο "Τεχνικά στοιχεία και περιεχόμενο παραγγελίας", Σελίδα 5). Σχ. Συναρμολόγηση του συστήματος μίξης [] Σωλήνας συγκράτησης [] Σωλήνας μπεκ [] Σύστημα μίξης [] Καλώδια ανάφλεξης Περιστρέψτε το σύστημα μίξης μπροστά από τον κοχλία στερέωσης έτσι ώστε ο σωλήνας μπεκ να εφάπτεται με το σωλήνα συγκράτησης. 8 Logatop BE. και. GB (0/)

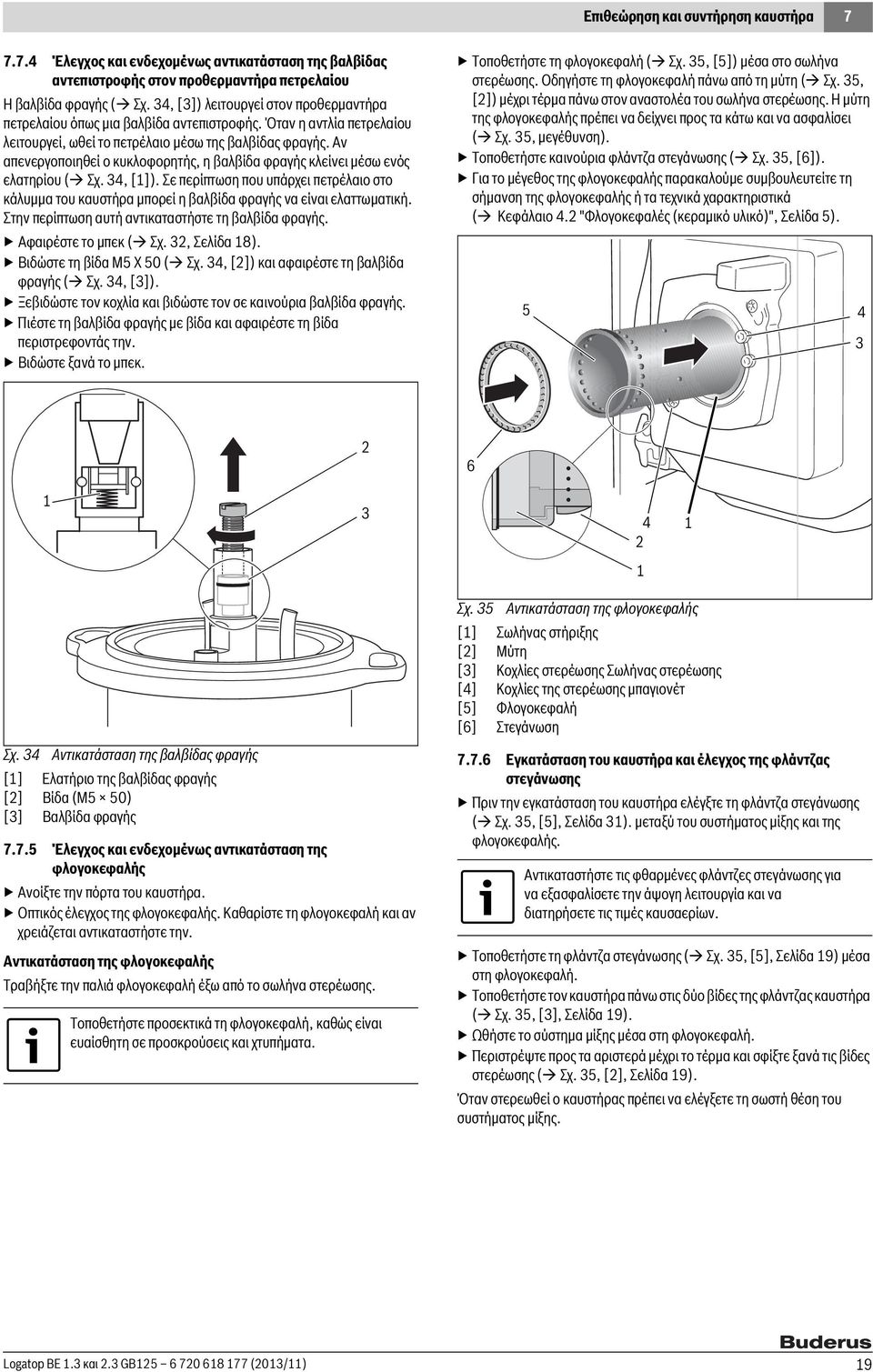

19 Επιθεώρηση και συντήρηση καυστήρα Έλεγχος και ενδεχομένως αντικατάσταση της βαλβίδας αντεπιστροφής στον προθερμαντήρα πετρελαίου Η βαλβίδα φραγής ( Σχ., []) λειτουργεί στον προθερμαντήρα πετρελαίου όπως μια βαλβίδα αντεπιστροφής. Όταν η αντλία πετρελαίου λειτουργεί, ωθεί το πετρέλαιο μέσω της βαλβίδας φραγής. Αν απενεργοποιηθεί ο κυκλοφορητής, η βαλβίδα φραγής κλείνει μέσω ενός ελατηρίου ( Σχ., []). Σε περίπτωση που υπάρχει πετρέλαιο στο κάλυμμα του καυστήρα μπορεί η βαλβίδα φραγής να είναι ελαττωματική. Στην περίπτωση αυτή αντικαταστήστε τη βαλβίδα φραγής. Αφαιρέστε το μπεκ ( Σχ., Σελίδα 8). Βιδώστε τη βίδα M5 Χ 50 ( Σχ., []) και αφαιρέστε τη βαλβίδα φραγής ( Σχ., []). Ξεβιδώστε τον κοχλία και βιδώστε τον σε καινούρια βαλβίδα φραγής. Πιέστε τη βαλβίδα φραγής με βίδα και αφαιρέστε τη βίδα περιστρεφοντάς την. Βιδώστε ξανά το μπεκ. Τοποθετήστε τη φλογοκεφαλή ( Σχ. 5, [5]) μέσα στο σωλήνα στερέωσης. Οδηγήστε τη φλογοκεφαλή πάνω από τη μύτη ( Σχ. 5, []) μέχρι τέρμα πάνω στον αναστολέα του σωλήνα στερέωσης. Η μύτη της φλογοκεφαλής πρέπει να δείχνει προς τα κάτω και να ασφαλίσει ( Σχ. 5, μεγέθυνση). Τοποθετήστε καινούρια φλάντζα στεγάνωσης ( Σχ. 5, [6]). Για το μέγεθος της φλογοκεφαλής παρακαλούμε συμβουλευτείτε τη σήμανση της φλογοκεφαλής ή τα τεχνικά χαρακτηριστικά ( Κεφάλαιο. "Φλογοκεφαλές (κεραμικό υλικό)", Σελίδα 5). 5 6 Σχ. Αντικατάσταση της βαλβίδας φραγής [] Ελατήριο της βαλβίδας φραγής [] Βίδα (M5 50) [] Βαλβίδα φραγής Έλεγχος και ενδεχομένως αντικατάσταση της φλογοκεφαλής Ανοίξτε την πόρτα του καυστήρα. Οπτικός έλεγχος της φλογοκεφαλής. Καθαρίστε τη φλογοκεφαλή και αν χρειάζεται αντικαταστήστε την. Αντικατάσταση της φλογοκεφαλής Τραβήξτε την παλιά φλογοκεφαλή έξω από το σωλήνα στερέωσης. Τοποθετήστε προσεκτικά τη φλογοκεφαλή, καθώς είναι ευαίσθητη σε προσκρούσεις και χτυπήματα. Σχ. 5 Αντικατάσταση της φλογοκεφαλής [] Σωλήνας στήριξης [] Μύτη [] Κοχλίες στερέωσης Σωλήνας στερέωσης [] Κοχλίες της στερέωσης μπαγιονέτ [5] Φλογοκεφαλή [6] Στεγάνωση Εγκατάσταση του καυστήρα και έλεγχος της φλάντζας στεγάνωσης Πριν την εγκατάσταση του καυστήρα ελέγξτε τη φλάντζα στεγάνωσης ( Σχ. 5, [5], Σελίδα ). μεταξύ του συστήματος μίξης και της φλογοκεφαλής. Αντικαταστήστε τις φθαρμένες φλάντζες στεγάνωσης για να εξασφαλίσετε την άψογη λειτουργία και να διατηρήσετε τις τιμές καυσαερίων. Τοποθετήστε τη φλάντζα στεγάνωσης ( Σχ. 5, [5], Σελίδα 9) μέσα στη φλογοκεφαλή. Τοποθετήστε τον καυστήρα πάνω στις δύο βίδες της φλάντζας καυστήρα ( Σχ. 5, [], Σελίδα 9). Ωθήστε το σύστημα μίξης μέσα στη φλογοκεφαλή. Περιστρέψτε προς τα αριστερά μέχρι το τέρμα και σφίξτε ξανά τις βίδες στερέωσης ( Σχ. 5, [], Σελίδα 9). Όταν στερεωθεί ο καυστήρας πρέπει να ελέγξετε τη σωστή θέση του συστήματος μίξης. Logatop BE. και. GB (0/) 9

20 7 Επιθεώρηση και συντήρηση καυστήρα Τραβήξτε το σωλήνα προσαγωγής πετρελαίου ( Σχ. 6, []) περ. 5mm προς τα έξω. 7.9 Έλεγχος καλής επαφής των ηλεκτρικών συνδέσεων Αποκαταστήστε τις ηλεκτρικές συνδέσεις. Ελέγξτε την καλή επαφή όλων των ηλεκτρικών συνδέσεων. Σχ. 6 Έλεγχος της σωστής θέσης του συστήματος μίξης 7.0 Διεξαγωγή ελέγχου ασφαλείας Θέση του καυστήρα σε λειτουργία ( Κεφάλαιο 6. "Εκκίνηση καυστήρα", Σελίδα ). Ενώ ο καυστήρας βρίσκεται σε λειτουργία, αφαιρέστε το φωτοκύτταρο από το συγκρατητήρα, πιάνοντας τον από την προβλεπόμενη λαβή ( Σχ. 8, []). Κρατήστε τον αισθητήρα φλόγας ενάντια στο φως ( Σχ. 8, []). Μετά την επανενεργοποίηση πρέπει να ακολουθήσει απενεργοποίηση λόγω βλάβης. Καθαρίστε το φωτοκύτταρο με ένα μαλακό πανί. Έπειτα από την απενεργοποίηση λόγω βλάβης τοποθετήστε ξανά το φωτοκύτταρο. Μετά από χρόνο αναμονής περ. 0 δευτερολέπτων απασφαλίστε το αυτόματο σύστημα καύσης πατώντας το πλήκτρο αποκατάστασης ( Σχ. 8, []) ή το πλήκτρο επαναφοράς στο BC0. Ελέγξτε αν είναι ορατή η φλόγα από το συγκρατητήρα του φωτοκύτταρο, εάν χρειάζεται καθαρίστε τον καυστήρα. Το σύστημα μίξης θα πρέπει να επανέλθει από μόνο του στην αρχική θέση. Διαφορετικά μπορεί να εισέλθει εσφαλμένος αέρας μέσα στο σύστημα μίξης επηρεάζοντας έτσι την καύση. Με ανοιχτή την πόρτα του καυστήρα ( Σχ. 7, []) ελέγξτε τη σωστή θέση της φλάντζας στεγάνωσης ( Σχ. 7, []). Σχ. 8 Έλεγχος λειτουργίας του αισθητήρα φλόγας Σχ. 7 Έλεγχος της σωστής θέσης της φλάντζας στεγάνωσης 7.8 Σύσφιξη των βιδών στερέωσης της πόρτας καυστήρα Κλείστε την πόρτα του καυστήρα ( Σχ. 7, []) και σφίξτε τις βίδες στερέωσης της πόρτας του καυστήρα (περ. 0 Nm). Όταν ο καυστήρας λειτουργήσει ξανά και ενώ είναι ζεστός, πρέπει να συσφίξετε τους κοχλίες στερέωσης. 0 Logatop BE. και. GB (0/)

21 Επιθεώρηση και συντήρηση καυστήρα 7 7. Πρόσθετη στεγάνωση λόγω της λειτουργίας RLU Ο καυστήρας Logatop BE./. GB5 στην περίπτωση εφαρμογής με λειτουργία ανεξάρτητη από τον αέρα του χώρου ενδιαφέρει από τη στάνταρ έκδοση Logatop BE ως προς τα ακόλουθα εξαρτήματα: Παρέμβυσμα προς τη φλάντζα του καυστήρα ( Σχ. 9, []) Στεγάνωση προς το σιγαστήρα ( Σχ. 9, []) Βάση περιβλήματος με στεγανοποιητικό κορδόνι κυλινδρικής διατομής ( Σχ. 9, []). Συγκρατητήρας για τη στήριξη του φωτoκύτταρoυ ( Σχ. 9, []). Σχ. 9 Επιπρόσθετη στεγανοποίηση [] Παρέμβυσμα [] Συγκρατητήρας φωτοκύτταρου [] Στεγανοποιητικό κορδόνι κυλινδρικής διατομής [] Στεγανοποίηση σιγαστήρα Σε περίπτωση που πρέπει να αντικατασταθεί ο καυστήρας, δηλώστε κατά την παραγγελία σας οπωσδήποτε τον τύπο "RLU" για λειτουργία ανεξάρτητη από τον αέρα του χώρου. Logatop BE. και. GB (0/)

22 7 Επιθεώρηση και συντήρηση καυστήρα 7. Πρωτόκολλο επιθεώρησης και συντήρησης Με το πρωτόκολλο επιθεώρησης και συντήρησης αποκτάτε μια γενική εικόνα για τις επικείμενες εργασίες επιθεώρησης και συντήρησης. Συμπληρώνετε το πρωτόκολλο κατά την εκτέλεση της επιθεώρησης και της συντήρησης. Τσεκάρετε τις εργασίες επιθεώρησης ή συντήρησης που έχουν διεξαχθεί, υπογράψτε και σημειώστε την ημερομηνία. Εργασίες επιθεώρησης και συντήρησης πριν μετά πριν μετά. Καταγραφή και ενδεχομένως διόρθωση τιμών μέτρησης Σελίδα 5 α) Μικτή θερμοκρασία καυσαερίων Σελίδα 5 C C C C β) Μέτρηση θερμοκρασίας αέρα Σελίδα 5 C C C C γ) Καθαρή θερμοκρασία καυσαερίων (Μικτή θερμοκρ. καυσαερίων θερμ. αέρα) Σελίδα 5 C C C C δ) Μέτρηση περιεκτικότητας σε CO (διοξείδιο του άνθρακα) Σελίδα % % % % ε) Μέτρηση περιεκτικότητας σε CO (μονοξείδιο του άνθρακα) Σελίδα ppm ppm ppm ppm στ) Μέτρηση ελκυσμού της καπνοδόχου Σελίδα mbar mbar mbar mbar ζ) Μέτρηση απώλειας καυσαερίων (qa) Σελίδα % % % % η) Διεξαγωγή ελέγχου αιθάλης Σελίδα Ba Ba Ba Ba. RLU: Έλεγχος στεγανότητας συστήματος απαγωγής καυσαερίων Σελίδα. Έλεγχος καλύμματος καυστήρα και καυστήρα Σελίδα 5. Έλεγχος και ενδεχομένως αντικατάσταση του μοτέρ καυστήρα Σελίδα 5 5. Απενεργοποίηση καυστήρα Σελίδα 5 6. Καθαρισμός και ενδεχομένως αντικατάσταση του φίλτρου Σελίδα 6 κυκλοφορητή πετρελαίου 7. Έλεγχος και ενδεχομένως αντικατάσταση της βαλβίδας φραγής στον Σελίδα 9 προθερμαντήρα πετρελαίου 8. Έλεγχος της φτερωτής για ρύπους και φθορές Σελίδα 6 9. Έλεγχος του ηλεκτροδίου ανάφλεξης, του συστήματος μίξης, της Σελίδα 7 φλάντζας στεγάνωσης, του μπεκ και της φλογοκεφαλής 0. Σύσφιξη των βιδών στερέωσης της πόρτας καυστήρα Σελίδα 0. Έλεγχος καλής επαφής των ηλεκτρικών συνδέσεων Σελίδα 0. Εκκίνηση καυστήρα Σελίδα. Σύσφιξη βιδών στερέωσης της πόρτας του καυστήρα Σελίδα. Καταγραφή και ενδεχομένως διόρθωση τιμών μέτρησης ή ρύθμιση Σελίδα καυστήρα 5. Διεξαγωγή ελέγχου ασφαλείας Σελίδα 6. Επιβεβαίωση σωστής συντήρησης Σφραγίδα εταιρείας/ Υπογραφή/Ημερομηνία Σφραγίδα εταιρείας/ Υπογραφή/Ημερομηνία Logatop BE. και. GB (0/)

23 Επιθεώρηση και συντήρηση καυστήρα 7 πριν μετά πριν μετά πριν μετά πριν μετά πριν μετά C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C % % % % % % % % % % ppm ppm ppm ppm ppm ppm ppm ppm ppm ppm mbar mbar mbar mbar mbar mbar mbar mbar mbar mbar % % % % % % % % % % Ba Ba Ba Ba Ba Ba Ba Ba Ba Ba Σφραγίδα εταιρείας/ Υπογραφή/Ημερομηνία Σφραγίδα εταιρείας/ Υπογραφή/Ημερομηνία Σφραγίδα εταιρείας/ Υπογραφή/Ημερομηνία Σφραγίδα εταιρείας/ Υπογραφή/Ημερομηνία Σφραγίδα εταιρείας/ Υπογραφή/Ημερομηνία Logatop BE. και. GB (0/)

24 8 Διεξαγωγή συμπληρωματικών εργασιών 8 Διεξαγωγή συμπληρωματικών εργασιών Στο παρόν κεφάλαιο περιγράφεται πώς μπορείτε να μετρήσετε το ρεύμα φωτοκύτταρου και να ελέγξετε τη στεγανότητα των καυσαερίων. 8. Μέτρηση ρεύματος φωτοκύτταρου (επιτήρηση φλόγας) Μπορείτε να εμφανίσετε το ρεύμα φωτοκύτταρου μέσω της μονάδας χειρισμού εσωτερικού χώρου ( Οδηγίες σέρβις μονάδας χειρισμού εσωτερικού χώρου). Το ρεύμα φωτοκύτταρου πρέπει κατά τη λειτουργία να ανέρχεται σε τουλάχιστον 50 μa (χωρίς φλόγα < 5 μa).αν το ρεύμα φωτοκύτταρου είναι μικρότερο από 50 μa ist, θα πρέπει να καθαρίσετε το φωτοκύτταρο και να ελέγξετε το άνοιγμα προς το φλογοθάλαμο. Έλεγχος και καθαρισμός του φωτοκύτταρου Ενώ ο καυστήρας βρίσκεται σε λειτουργία, αφαιρέστε το φωτοκύτταρο από το συγκρατητήρα, πιάνοντας τον από την προβλεπόμενη λαβή. Ελέγξτε από το άνοιγμα, αν φαίνεται κάποια φλόγα. Καθαρίστε τον αισθητήρα φλόγας με ένα μαλακό πανί. Τοποθετήστε ξανά το φωτοκύτταρο. 8. Έλεγχος στεγανότητας καυσαερίων Λόγω μη στεγανών σημείων στον κορμό του λέβητα ή στην καμινάδα μπορεί να σημειωθούν σφάλματα στη μέτρηση περιεκτικότητας σε CO. Στον αγωγό καυσαερίων μετράται μικρότερη περιεκτικότητα σε CO από ότι στο ίδιο το καυσαέριο λόγω της επιπλέον ποσότητας αέρα που έχει αναμιχθεί. Εάν προκύψουν λειτουργικές βλάβες ή δεν γίνεται ικανοποιητική καύση, θα πρέπει να ελέγξετε τη μέτρηση CO ακολουθώντας την παρακάτω διαδικασία. 8.. Καθορισμός ορίου ασφαλούς καύσης Ο καυστήρας λειτουργεί σε γενικές γραμμές με πλεόνασμα αέρα. Όταν η ποσότητα του πετρελαίου αγγίξει τη μέγιστη ποσότητα που μπορεί να καεί πλήρως, αυξάνονται εμφανώς οι εκπομπές CO.Στον καυστήρα η αύξηση αυτή γίνεται ορατή από μία συγκέντρωση CO της τάξης του,8 %. Αυτό χαρακτηρίζεται ως όριο ασφαλούς καύσης. Προβείτε στις ακόλουθες ενέργειες: Αυξήστε την πίεση πετρελαίου, έως ότου σημειωθούν τιμές CO της τάξης των 00ppm 00 ppm. Διαβάστε τη συγκέντρωση CO (όριο ασφαλούς καύσης με επίδραση εσφαλμένου αέρα). Εάν το όριο ασφαλούς καύσης που υπολογίζεται με αυτόν τον τρόπο με επίδραση εσφαλμένου αέρα βρίσκεται κάτω από, % (απόκλιση > 0,5 %), τότε υπάρχει διαρροή μεταξύ καυστήρα και σημείου μέτρησης. Στεγανοποιήστε το σημείο διαρροής. 9 Τοποθέτηση εγκατάστασης παροχής πετρελαίου Τοποθετήστε την εγκατάσταση παροχής πετρελαίου που αποτελείται από τη δεξαμενή και το σύστημα αγωγών κατά τέτοιο τρόπο, ώστε η ελάχιστη θερμοκρασία πετρελαίου στον καυστήρα να μην είναι μικρότερη από +5 C. Μη χρησιμοποιείτε πρόσθετα πετρελαίου θέρμανσης με υλικά βελτίωσης καύσης, καθώς αυτά δεν βελτιώνουν τα αποτελέσματα καύσης σε αυτόν καυστήρα. Παράμετροι της εγκατάστασης παροχής πετρελαίου Στοιχεία προτιμητέα εσωτερική διάμετρος των αγωγών di...0 πετρελαίου μέγιστο ύψος αναρρόφησης H=,50m μέγιστη πίεση προσαγωγής 0,5 bar μέγιστη πίεση επιστροφής bar μέγιστη αντίσταση αναρρόφησης (κενό) 0, bar Πίν. 8 Στοιχεία για την εγκατάσταση παροχής πετρελαίου 9. Εγκατάσταση φίλτρου πετρελαίου Πριν τον καυστήρα εγκαταστήστε ένα φίλτρο πετρελαίου. Για να αποφύγετε το φράξιμο του μπεκ σας συνιστούμε να χρησιμοποιήσετε πλαστικά στοιχεία φίλτρου. ΠΡΟΣΟΧΗ: ΖΗΜΙΕΣ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ εξαιτίας φραγμένου μπεκ. Προσέξτε σε μεγέθη μπεκ μικρότερα των 0,6 gph να μην τοποθετείτε τσόχινα φίλτρα. Κατάλληλα φίλτρα πετρελαίου διατίθενται ως πρόσθετος εξοπλισμός από την Buderus. Μέγεθος μπεκ gph Διαπερατότητα φίλτρου σε μm 0,5 0,50 μέγιστο 0 >0,6 μέγιστο 75 Πίν. 9 Συνιστώμενες διαπερατότητες φίλτρου 9. Καθορισμός διαστάσεων σωλήνων παροχής πετρελαίου Ο καυστήρας μπορεί να συνδεθεί είτε σε μονοσωλήνιο είτε σε δισωλήνιο σύστημα. Στο μονοσωλήνιο σύστημα ο σωλήνας αναρρόφησης και ο σωλήνας επιστροφής συνδέονται σε ένα φίλτρο πετρελαίου θέρμανσης με τροφοδοσία επιστροφής. Από το φίλτρο πετρελαίου θέρμανσης με τροφοδοσία επιστροφής οδηγείται στη συνέχεια ένας σωλήνας προς τη δεξαμενή πετρελαίου. Σας συνιστούμε σε περίπτωση που χρησιμοποιήσετε το μονοσωλήνιο σύστημα να εγκαταστήσετε ένα φίλτρο πετρελαίου με αυτόματη λειτουργία εξαέρωσης. Στο μήκος του αγωγού πετρελαίου συνυπολογίζονται όλοι οι κάθετοι και οριζόντιοι σωλήνες καθώς και οι σωλήνες με γωνία και οι βαλβίδες.το μέγιστο μήκος του σωλήνα αναρρόφησης που αναγράφεται σε μέτρα στους Πίν. 0 έως Πίν., Σελίδα 5 έως Σελίδα 6 καθορίζεται ανάλογα με το ύψος αναρρόφησης και την εσωτερική διάμετρο του σωλήνα. Στην εγκατάσταση πρέπει να λαμβάνονται υπόψη οι επιμέρους αντιστάσεις της βαλβίδας αντεπιστροφής, της βάνας φραγής και των τεσσάρων σωλήνων με γωνία όταν το ιξώδες του πετρελαίου ανέρχεται σε περ. 6 cst. Logatop BE. και. GB (0/)
