BLA400 h/v cestovna LED svjetiljka Kako je javna rasvjeta često

lokalnim sredinama ili velikim gradovima, uštede su moguće

intenzitetom svjetlosti, odnosno LED rasvjetom.

u kojoj im je cestovna rasvjeta, kao i svi drugi oblici javne

zastarjelim svjetiljkama na kraju životnog vijeka.

na dvostruko učinkovitiji natrij, od vremena instaliranja stare

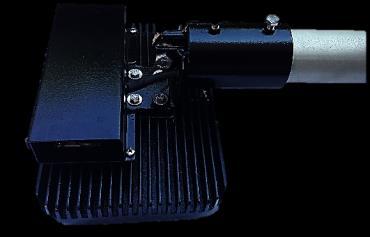

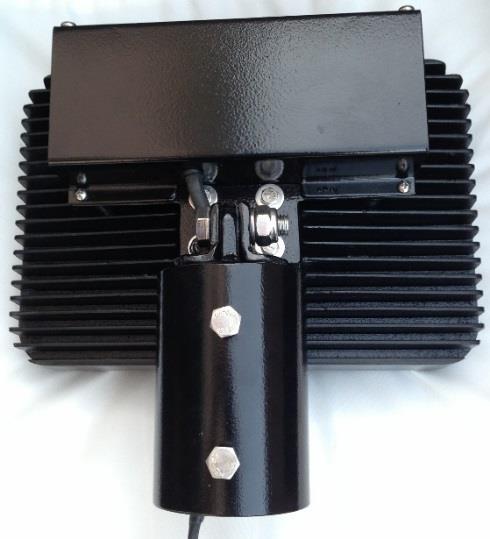

1 BLA400 h/v cestovna LED svjetiljka Kako je javna rasvjeta često dominantan dio javne potrošnje bez obzira radilo se o manjim, lokalnim sredinama ili velikim gradovima, uštede su moguće korištenjem energetski učinkovitih izvora svjetlosti s jakim intenzitetom svjetlosti, odnosno LED rasvjetom. Mnogi gradovi i jedinice lokalne samouprave nalaze se u situaciji u kojoj im je cestovna rasvjeta, kao i svi drugi oblici javne rasvjete u dijelovima naselja, ako ne i u cijelom naselju riješena zastarjelim svjetiljkama na kraju životnog vijeka. Iako je u frekventnijim sredinama izvršena zamjena izvora sa žive na dvostruko učinkovitiji natrij, od vremena instaliranja stare rasvjete došlo je do značajnih tehnoloških pomaka u tehnologiji svjetiljki i žarulja. Tako se danas sa živinih i natrijevih energetski neučinkovitih rasvjetnih rješenja polako prelazi na LED tehnologiju. Horizontalna montaža Vertikalna montaža dodatno koljeno 1

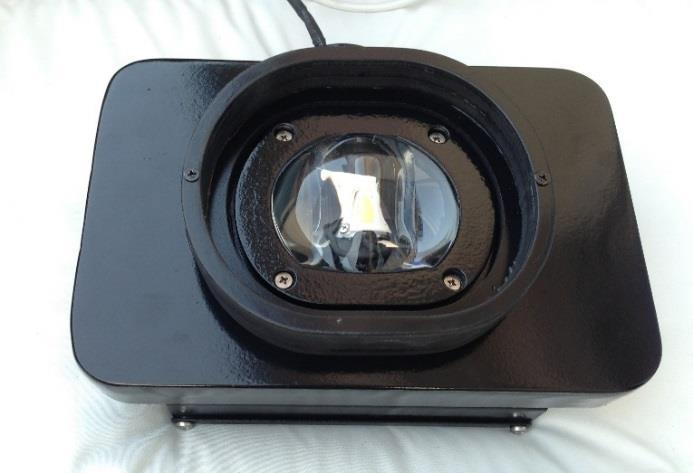

2 BLA400 cestovna LED svjetiljka je nisko energetska, ekološka, dugotrajna i visokoučinkovita zamjena za konvencionalnu rasvjetu jer ispunjava slijedeće uvijete: Namijenjena je osvjetljavanju prometnica u klasi ME4 (gradske ulice i sporedne ceste) i ME5 (kolnopješačke zone i biciklističke staza), parkova, šetnica, kampova, marina i industrijskih postrojenja Svjetiljka se sastoji od kućišta koji je napravljen od aluminijskog odljevka, CREE LED diode (najbolji proizvođač dioda), LED drivera (elektronike koja njome upravlja), leće od Borosilikatnog stakla i prihvata Drastično smanjuje potrošnju električne energije u odnosu na konvencionalnu javnu rasvjetu, čak do 80%, uz jednaku ili bolju osvijetljenost Životni vijek svjetiljke procjenjuje se na preko sati Svjetiljka je zamjena za natrijevu visokotlačnu žarulju snage 70 W odnosno živinu žarulju od 125 W i za razliku od spomenutih ne zahtjeva nikakvo održavanje (nema promjena prigušnica i žarulja) Otporna je na vremenske uvijete i vibracije te ne mijenja intenzitet svjetla pri promjeni napona električne mreže do ispod 100 V Ekološki je prihvatljiva zbog niskog svjetlosnog zagađenja (ne svijetli svugdje uokolo nego usmjereno), ne sadrži živu, ne emitira ultraljubičasto ni infracrveno svjetlo Visokoučinkovita jer 90% električne energije pretvara u svijetlost, a tek 10% u toplinu Ima ugrađen regulator za podešavanje snage tj. ista svjetiljka može raditi od 15W pa sve do 60W, snaga se ručno naštima prema potrebi, što znači u slučaju da se nakon nekog vremena pokaže potreba za više svijetla na nekoj lokaciji, ne treba mijenjati cijelu svjetiljku nego se samo na njoj digne snaga. Pretvorba električne energije različitih izvora: Pretvorba električne energije: % svjetlosne energije % topline Tip izvora svjetlosti: Svjetlo Infracrveno Ultraljubičasto Kondukcija/ (IR) (UV) Konvekcija GLS žarulje 9 84 <0.1 7 Halogene žarulje Fluorescentni izvori Visokotlačni natrij (postojeća javna rasvjeta) Niskotlačni natrij (postojeća javna rasvjeta) Živa (postojeća javna rasvjeta) Metal-halogene LED izvori Dnevno svjetlo (6500 K)

BLA400 cestovnu LED svjetiljku proizvodi Blackout obrt, ona je hrvatski proizvod za čiju ispravnost Blackout obrt jamči 24 mjeseca, a u slučaju bilo kakvih problema sa svjetiljkom, tehnička i

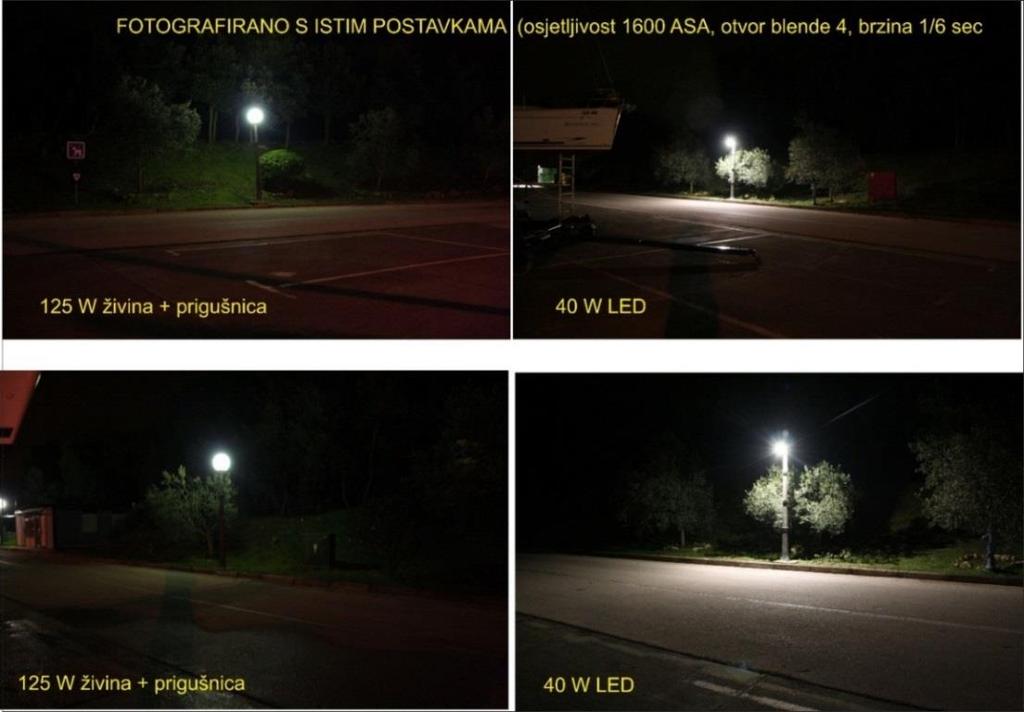

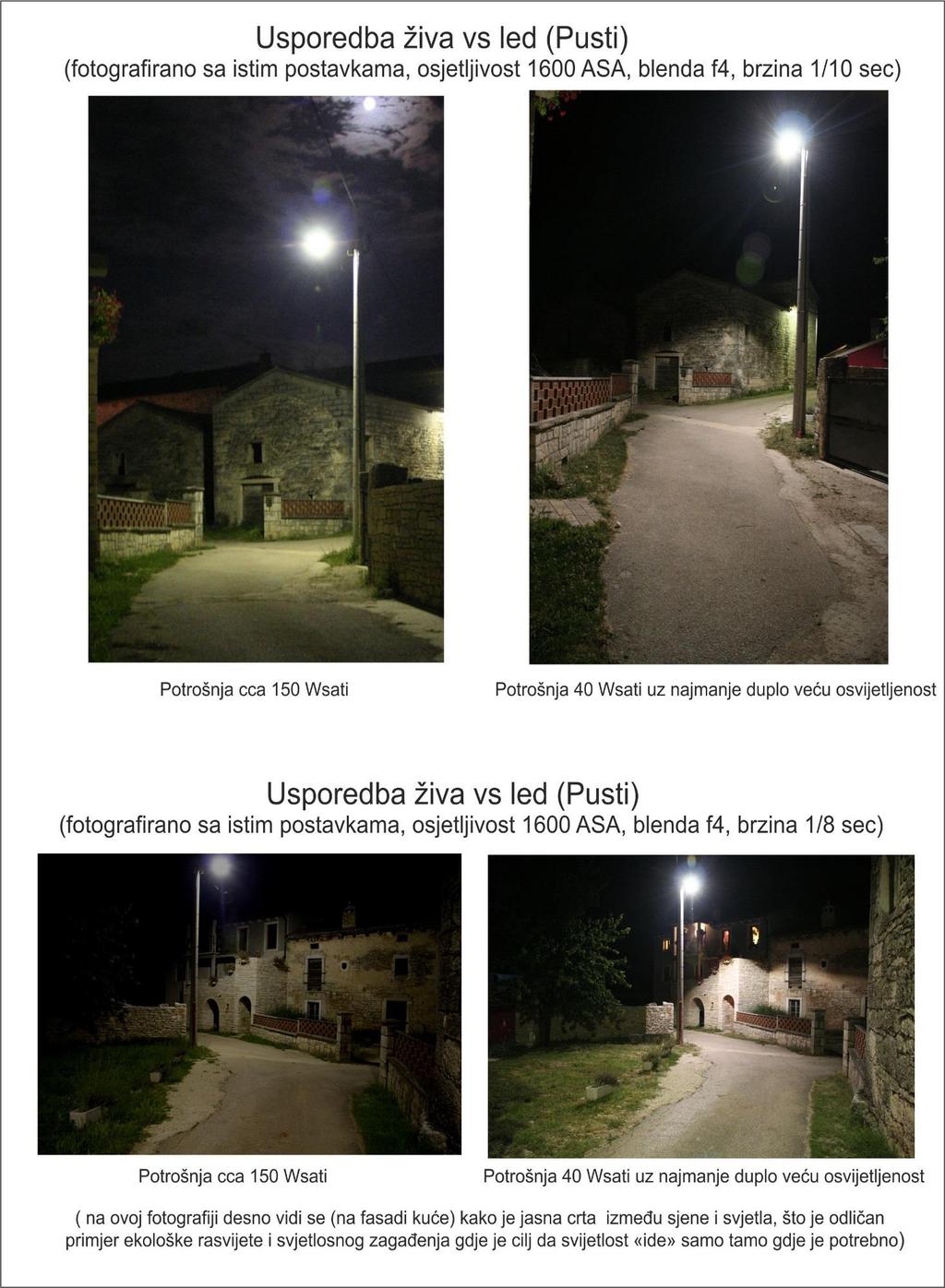

3 BLA400 cestovnu LED svjetiljku proizvodi Blackout obrt, ona je hrvatski proizvod za čiju ispravnost Blackout obrt jamči 24 mjeseca, a u slučaju bilo kakvih problema sa svjetiljkom, tehnička i servisna podrška je uvijek dostupna. Blackout obrt također nudi mogućnost probnog instaliranja svjetiljke bez ikakve obveze, dakle na testni rad u dogovorenom trajanju kako bi investitor u vlastitim uvjetima bio u mogućnosti uočiti prednosti BLA400 cestovne LED svjetiljke. USPOREDBA: Usporedba živine sijalice 125W i BLA400 LED svjetiljke: 3

4 4

5 5

6 6

7 TEHNIČKE KARAKTERISTIKE: Vrsta opreme LED driver LED modul Optika Nazivni napon Raspon radnog napona Raspon radne frekvencije LED 36W (osnovna postavka) LED svjetiljka za cestovnu rasvjetu BLA40 - h/v Mean Well CREE Efikasnost 90% Faktor snage 0,95 Leća od Borosilikatnog stakla (termo stakla) 230 V AC 50 Hz 90 do 305 V AC 47 do 63 Hz Ukupna potrošnja 39 Wh 55 Wh Nazivna snaga diode 36 W 50 W Svjetlosna iskoristivost na 25 C Boja svjetlosti 4320 lm Indeks uzvrata boje (CRI) min 75 Predviđeni vijek trajanja 4000 K (osnovna) min sati Kut svijetla 135 x 75 Radna temperatura - 40 C do +70 C Dimenzije svjetiljke Masa Stupanj mehaničke zaštite Visina montaže Priključni kabel Prihvat Materijal Antikorozivna zaštita Ostalo Dodatno Certifikati 295 x 265 x 180 mm 8.5 kg IP66 8 m Osnovno 3m, 3x1.5mm gumirani za stup / cijev Φ60 mm 6000 lm LED 50W Aluminijski odljevak, pocinčani lim, borosilikatno staklo, inox vijci, forex (sjenilo). Svi metalni dijelovi su pocinčani, svjetiljka se može obojati prema želji investitora (osnovna crna), upotrebljava se primer Hempel Hempadur u dvije ruke te završni Hempel Hempathane također u dvije ruke Svjetiljka ima temperaturnu kompenzaciju/zaštitu i ugrađenu zaštitu od prenapona i preopterećenja Za vertikalni montažu isporučuje se još adapter koji ima dimenzije 170 mm x 210 mm CE izjava o sukladnosti, dobivena Izjava jamči da je proizvod sukladan sa svim trenutno važećim propisima u Europskoj uniji, a odnosu se na sigurnost proizvode, kvalitetu proizvoda i elektromagnetno zračenje. Svjetiljka je testiran u CEI-IETA d.o.o. ispitnom laboratoriju. 7

UPUTE ZA MONTAŽU: Horizontalna montaža (slika 1) 1. Provjerite dali ste isključili struju 2. Provucite novi kabel kroz stup te ga spojite na razvodno mjesto u stupu poslije osigurača 3.

Kut svjetiljke možete podesiti sa vijkom označenim sa brojem 2 (sila zatezanja 50 Nm) slika 1 Vertikalna montaža (slika 2) 1. Provjerite dali ste isključili struju 2.

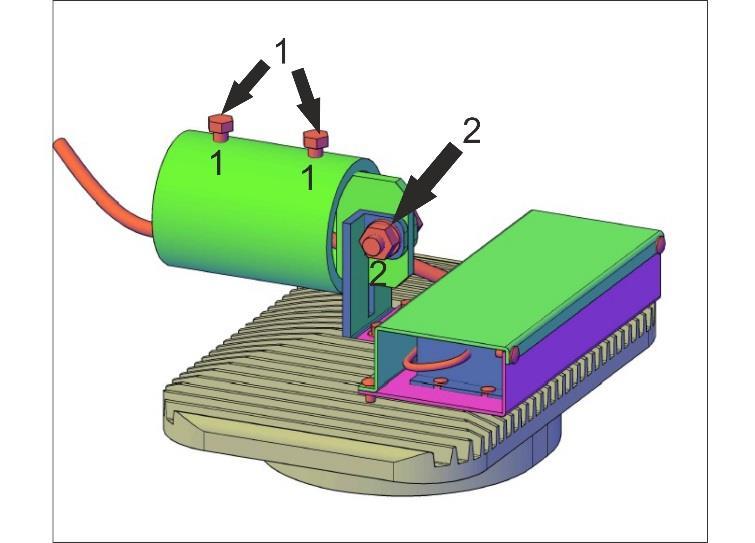

8 UPUTE ZA MONTAŽU: Horizontalna montaža (slika 1) 1. Provjerite dali ste isključili struju 2. Provucite novi kabel kroz stup te ga spojite na razvodno mjesto u stupu poslije osigurača 3. Montirajte svjetiljku na stup te zategnite vijke označene sa brojem 1 (sila zatezanja 15 Nm) 4. Kut svjetiljke možete podesiti sa vijkom označenim sa brojem 2 (sila zatezanja 50 Nm) slika 1 Vertikalna montaža (slika 2) 1. Provjerite dali ste isključili struju 2. Na svjetiljku montirajte prihvat za vertikalnu montažu te zategnite vijke označene sa brojem 1 (sila zatezanja 15 Nm) 3. Provucite novi kabel kroz prihvat i stup te ga spojite na razvodno mjesto u stupu poslije osigurača 4. Svjetiljku zajedno sa prihvatom montirajte na stup te zategnite vijke označene brojem 3 (sila zatezanja 15 Nm) 5. Kut svjetiljke možete podesiti sa vijkom označenim sa brojem 2 (sila zatezanja 50 Nm) slika 2 8

9 Primjer uštede: U tablici se nalazi usporedba: živine svjetiljke, natrijeve svjetiljke i BLA400 LED svjetiljke. Kalkulacija je izrađena na bazi godišnjeg rada od 4000 sati u noćnoj tarifi po cijeni 0,45 Kn (11 sati dnevno) Model Snaga Stvarana God. God. održavanje Ukupna god. potrošnja žarulje potrošnja Potrošnja Živina svjetiljka 125 W 150 Wh 270 Kn Min 600 Kn *** 870,00 Kn Natrijeva 70 W 85 Wh 153 Kn Min 600 Kn **** 753 Kn svjetiljka BLA400 LED 36 W 39 Wh 70 Kn 0 kn 70 Kn ***Cijena godišnjeg održavanja dobivena je na osnovu: troška zamjene žarulje, prigušnica i korištenje auto dizalice za servis svjetiljke. Iz usporedbe proizlazi da BLA400 LED svjetiljka godišnje štedi najmanje 800 Kn, ako se koristi umjesto živine svjetiljke. Najveća ušteda se može ostvariti u situacijama gdje je potrebno postojeće zastarjele živine svjetiljke mijenjati novim svjetiljkama, kao što stoji u sljedećoj tablici: Model Cijena Godišnja potrošnja i održavanje (za prvu godinu) Natrijeva svjetiljka 70W 1560,00 Kn 753,00 Kn 2313,00 Kn BLA400 LED svjetiljka 2307 Kn 70,00 kn 2377,00 Kn Ukupno trošak zamjene i god. potrošnje Iz usporedbe proizlazi da se investicija u BLA400 LED svjetiljku gotovo u cijelosti isplati u prvoj godini. Cijene: - BLA400 horizontalna montaža = 2307,00 Kn + PDV - BLA400 vertikalna montaža = 2450,00 Kn + PDV Snaga je osnovno podešena na 36W, što proizlazi da troši 39Wsati, a s tom postavkom snage mijenja živine svjetiljke snage 125 W (ukupne potrošnje 150 Wsati). BLA400 svjetiljka troši manje od 5 Kn mjesečno električne energije ako svaki dan radi 11 sati. Obrt Blackout zadržava pravo nadopune i poboljšanja izgleda proizvoda, njegove konstrukcije i funkcije bez prethodne obavijesti. Obrt Blackout jamči da je ova brošura provjerena i uređena ali ne smatra se odgovornim za bilo kakve nastale gubitke. 9
