Español (traducido de las instrucciones originales) 5. Italiano (tradotto dalle istruzioni originali) 23

Transcript

1 DW040

2 Español (traducido de las instrucciones originales) 5 Italiano (tradotto dalle istruzioni originali) 23 Nederlands (vertaald vanuit de originele instructies) 41 Português (traduzido das instruções originais) 59 Türkçe (orijinal talimatlardan çevrilmiştir) 78 Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 95 Copyright DEWALT 2

3 Figure 1 a Figure 2 b c d g f k h j i e 1

4 Figure 3 l n o p q m q r s Figure 4 2

5 Figure 5 Figure 6 3

6 Figure 7 Figure 8 4

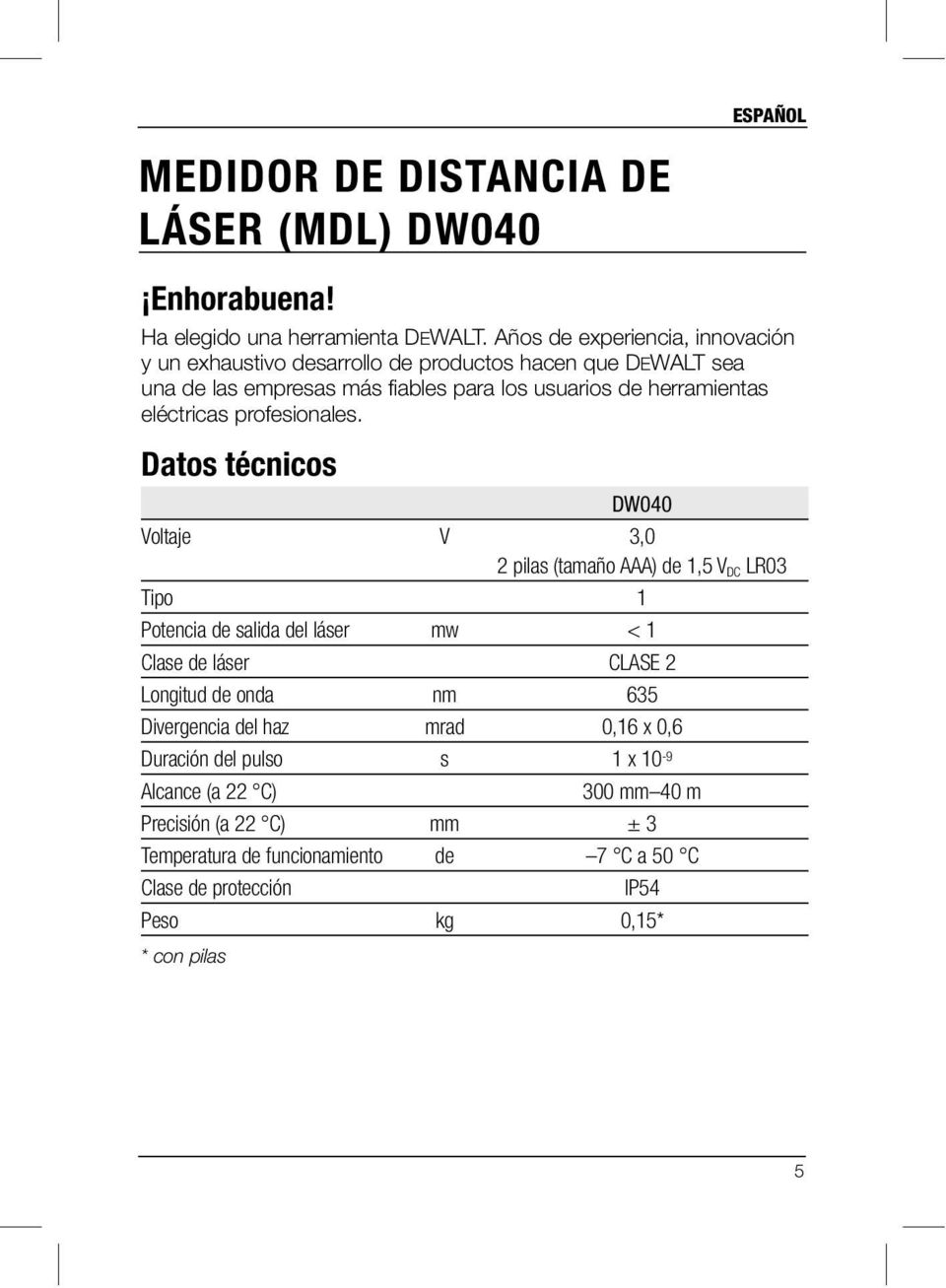

7 ESPAÑOL MEDIDOR DE DISTANCIA DE LÁSER (MDL) DW040 Enhorabuena! Ha elegido una herramienta DEWALT. Años de experiencia, innovación y un exhaustivo desarrollo de productos hacen que DEWALT sea una de las empresas más fiables para los usuarios de herramientas eléctricas profesionales. Datos técnicos DW040 Voltaje V 3,0 2 pilas (tamaño AAA) de 1,5 V DC LR03 Tipo 1 Potencia de salida del láser mw < 1 Clase de láser CLASE 2 Longitud de onda nm 635 Divergencia del haz mrad 0,16 x 0,6 Duración del pulso s 1 x 10-9 Alcance (a 22 C) 300 mm 40 m Precisión (a 22 C) mm ± 3 Temperatura de funcionamiento de 7 C a 50 C Clase de protección IP54 Peso kg 0,15* * con pilas 5

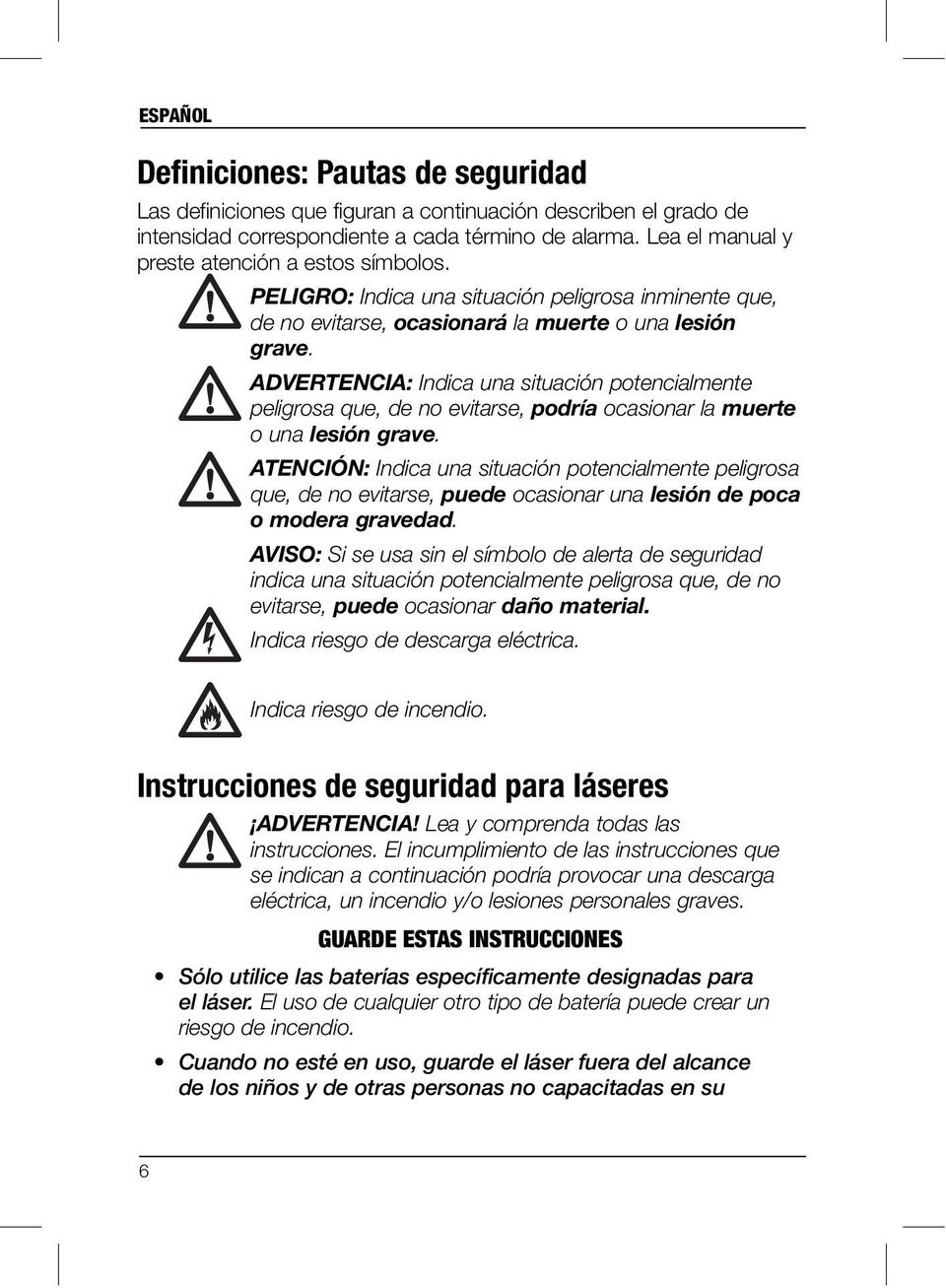

8 ESPAÑOL Definiciones: Pautas de seguridad Las definiciones que figuran a continuación describen el grado de intensidad correspondiente a cada término de alarma. Lea el manual y preste atención a estos símbolos. PELIGRO: Indica una situación peligrosa inminente que, de no evitarse, ocasionará la muerte o una lesión grave. ADVERTENCIA: Indica una situación potencialmente peligrosa que, de no evitarse, podría ocasionar la muerte o una lesión grave. ATENCIÓN: Indica una situación potencialmente peligrosa que, de no evitarse, puede ocasionar una lesión de poca o modera gravedad. AVISO: Si se usa sin el símbolo de alerta de seguridad indica una situación potencialmente peligrosa que, de no evitarse, puede ocasionar daño material. Indica riesgo de descarga eléctrica. Indica riesgo de incendio. Instrucciones de seguridad para láseres ADVERTENCIA! Lea y comprenda todas las instrucciones. El incumplimiento de las instrucciones que se indican a continuación podría provocar una descarga eléctrica, un incendio y/o lesiones personales graves. GUARDE ESTAS INSTRUCCIONES Sólo utilice las baterías específicamente designadas para el láser. El uso de cualquier otro tipo de batería puede crear un riesgo de incendio. Cuando no esté en uso, guarde el láser fuera del alcance de los niños y de otras personas no capacitadas en su 6

9 ESPAÑOL funcionamiento. Los láseres son peligrosos en manos de personas no capacitadas. Utilice sólo los accesorios recomendados por el fabricante para su modelo. Algunos accesorios pueden ser apropiados para un modelo de láser, pero pueden crear un riesgo de lesión cuando se utilizan con otro modelo. Si su MDL necesita ser reparado, póngase en contacto con su centro de servicio autorizado de DEWALT. No utilice instrumentos ópticos como telescopios o teodolitos para ver el rayo láser. Al mirar directamente al rayo pueden producirse lesiones oculares graves. No coloque el láser en una posición que pueda ocasionar que alguien mire al rayo láser, ya sea a propósito o sin querer. Al mirar directamente al rayo pueden producirse lesiones oculares graves. Siempre que sea posible, el rayo del láser debe estar muy por encima o muy por debajo del nivel de la vista. No coloque el láser cerca de una superficie reflectante que pueda reflejar el rayo láser hacia los ojos de alguna persona. Podrían producirse lesiones oculares graves. Apague el láser cuando no esté en funcionamiento. Si lo deja encendido, aumenta el riesgo de que alguien mire directamente al rayo láser. No maneje el láser en presencia de niños ni permita que los niños utilicen el láser. Pueden producirse graves lesiones oculares. No quite ni desfigure las etiquetas de advertencia. Si se quitan las etiquetas, el usuario u otras personas pueden exponerse a la radiación sin darse cuenta. No abra el dispositivo utilizando herramientas, como destornilladores, etc., sin excluir otras. ADVERTENCIA: El uso de controles, o ajustes o la realización de otros procedimientos que no sean los especificados aquí, pueden ocasionar una peligrosa exposición a la radiación. 7

10 ESPAÑOL ADVERTENCIA! NO DESMONTE EL DISPOSITIVO. No contienen piezas que el usuario pueda reparar. El desmontar este dispositivo anulará toda garantía del producto. No modifique el producto de ninguna forma. La modificación de la herramienta puede resultar en una exposición peligrosa a la radiación láser. Instrucciones de seguridad adicionales para láseres Este láser cumple con la Clase 2 según la norma EN :2007. No sustituya un diodo de láser por otro diferente. Si está dañado, lleve el láser a que lo repare un agente de reparaciones autorizado. No utilice el láser para ningún otro propósito que no sea alguno de los usos previstos descritos en este documento. La exposición del ojo a un rayo de láser de clase 2 se considera que no produce riesgos durante un máximo de 0,25 segundos. Los reflejos de los párpados normalmente proporcionarán la protección adecuada. Antes de usarlo por primera vez, lea todas las advertencias de seguridad que aparecen en la etiqueta. Sitúe siempre la herramienta en una posición donde el rayo láser no pueda cruzarse con ninguna persona al nivel de los ojos. Preste especial atención ante la presencia de escaleras y de superficies especulares. Riesgos residuales Los siguientes riesgos son inherentes al uso de este dispositivo: lesiones causadas por mirar fijamente al rayo láser. 8

11 ESPAÑOL Marcas sobre la herramienta En la herramienta se muestran los siguientes pictogramas: Antes de usarla, lea el manual de instrucciones. Advertencia de láser No mire directamente al haz del láser. Clase de protección: IP54 POSICIÓN DEL CÓDIGO DE FECHA El código de fecha, que contiene también el año de fabricación, viene impreso en el interior del compartimento de pilas. Ejemplo: 2011 XX XX Año de fabricación 9

12 ESPAÑOL Instrucciones de seguridad importantes para las pilas ADVERTENCIA: Las pilas pueden explotar, tener fugas y causar lesiones o un incendio. Para reducir el riesgo: Siga atentamente todas las instrucciones y advertencias de la etiqueta y el paquete de las pilas. Introduzca siempre las pilas correctamente en cuanto a la polaridad (+ y ), marcada en la pila y en el equipo. No provoque un cortocircuito en los terminales de la pila. No cargue las pilas. No mezcle pilas nuevas y viejas. Cámbielas todas a la vez por pilas nuevas de la misma marca y tipo. Saque inmediatamente las pilas gastadas y deséchelas según los códigos locales. No deseche las pilas en un fuego. Mantenga las pilas fuera del alcance de los niños. Saque las pilas si el dispositivo no va a utilizarse durante varios meses. Pilas (fig. 1) TIPO DE PILA Este láser funciona con dos pilas LR03 (tamaño AAA). Contenido del embalaje El embalaje contiene: 1 Medidor de distancia de láser (MDL) 2 pilas (tamaño AAA) LR03 1 Correa para la muñeca 1 Bolsa de cinturón 10

13 1 Manual de instrucciones Compruebe si la herramienta, piezas o accesorios han sufrido algún desperfecto durante el transporte. Tómese el tiempo necesario para leer detenidamente y comprender este manual antes de utilizar la herramienta. ESPAÑOL Descripción (figs. 1 3) ADVERTENCIA: Jamás altere el láser ni ninguna de sus piezas. Podrían producirse lesiones personales o daños. a. Tapa del compartimento VISUALIZADOR DEL LÁSER de pilas l. Indicador del láser b. Emisor de láser m. Medición del indicador de c. Lente del receptor plano d. Visualizador LCD n. Indicador de área/volumen e. Botón DIST (ON) o. Indicador de batería f. Botón C/OFF p. Línea de lectura adicional g. Botón UNITS (superior) h. Botón de área q. Unidades con fracción/ exponentes i. Botón de volumen r. Indicador de unidades j. Botón de resta s. Línea principal de lectura k. Botón de suma (inferior) USO PREVISTO Su MDL ha sido diseñado para medir distancia, área y volumen. NO debe usarse en condiciones húmedas ni en presencia de líquidos o gases inflamables. El MDL es una herramienta profesional. NO permita que los niños toquen la herramienta. El uso de esta herramienta por parte de operadores inexpertos requiere supervisión. 11

14 ESPAÑOL Desembalaje COLOCACIÓN DE LA ETIQUETA DE ADVERTENCIA Las advertencias de seguridad de la etiqueta mostrada en el láser deben estar formuladas en el idioma del usuario. Con tal fin se ha suministrado con la herramienta otra hoja con etiquetas autoadhesivas. ADVERTENCIA: Compruebe que las advertencias de seguridad de la etiqueta estén formuladas en su idioma. Las advertencias deben decir lo siguiente: 12 RADIACIÓN DE LÁSER NO DEBE MIRARSE EL HAZ PRODUCTO DE LÁSER DE CLASE 3R Si las advertencias están en un idioma extranjero, proceda de la siguiente forma: Despegue la etiqueta necesaria de la hoja. Ponga con cuidado la etiqueta sobre la etiqueta existente. Presione la etiqueta hasta que esté en su sitio. MONTAJE Y AJUSTES ADVERTENCIA! No coloque el láser en una posición que pueda ocasionar que alguien mire al rayo láser, ya sea a propósito o sin querer. Al mirar directamente al rayo pueden producirse lesiones oculares graves. Instalar y quitar las pilas (fig. 1, 3) NOTA: Este MDL funciona con dos pilas LR03 (tamaño AAA) de 1,5 V DC. INSTALACIÓN DE LA BATERÍA 1. Levante la tapa del compartimento de pilas (a) según se muestra en la figura Introduzca dos pilas LR03 (tamaño AAA) en el compartimento, colocando las pilas según los iconos de + y en la parte interior del comprartimento.

15 NOTA: Cuando parpadee el indicador de batería (o) en la LCD, las pilas se están agotando. Sujeción de la correa para la muñeca (fig. 2) Consulte la figura 2 para las instrucciones. ESPAÑOL FUNCIONAMIENTO ADVERTENCIA! No coloque el láser en una posición que pueda ocasionar que alguien mire al rayo láser, ya sea a propósito o sin querer. Al mirar directamente al rayo pueden producirse lesiones oculares graves. Instrucciones de uso ADVERTENCIA: Respete siempre las instrucciones de seguridad y las normas aplicables. ATENCIÓN: El uso de controles, o ajustes o la realización de otros procedimientos que no sean los especificados aquí, pueden ocasionar una peligrosa exposición a la radiación. ATENCIÓN: Para reducir el riesgo de lesión personal o daño material y para asegurar lecturas de alta calidad de forma constante, se deberían realizar mediciones de control periódicamente y antes y después de las mediciones importantes. Consulte la sección Verificación de la calibración de campo bajo Mantenimiento. NOTA IMPORTANTE: Todas las medidas son relativas a la base del MDL (fig. 4). Panel de control del láser PARA ENCENDER EL MEDIDOR DE DISTANCIA DEL LÁSER (MDL) DIST (FIG. 1, 2) 1. Introduzca dos pilas LR03 (tamaño AAA) como se había instruido previamente. Asegúrese de que la puerta de la batería (a) tenga bien echado el pasador. 13

16 ESPAÑOL 2. Apriete DIST (ON) para encender el MDL. Se iluminará un punto rojo de láser donde se apunta el MDL. NOTA: El icono de la batería aparece cuando el MDL está encendido y se visualiza hasta que se toma una medida. PARA APAGAR EL MEDIDOR DE DISTANCIA DEL LÁSER (MDL) C/OFF Apriete y mantenga apretado el botón C/OFF (f) hasta que se apague el MDL. APAGADO AUTOMÁTICO El MDL se apagará automáticamente si no se aprieta ningún botón en 3 minutos. PARA BORRAR UNA MEDIDA Apriete el botón C/OFF (f) una vez para borrar la última medición. Mediciones MEDICIÓN DE DISTANCIA INDIVIDUAL DIST (FIG. 2, 6) 1. Apriete el botón DIST (ON) (e) una vez para encender el MDL. 2. Apunte el MDL al objetivo deseado. 3. Apriete el botón DIST (ON) (e) una vez para registrar la medición en el visualizador LCD (d). MEDICIÓN DE DISTANCIA CONTINUA DIST (FIG. 2, 3, 6) 1. Apriete el botón DIST (ON) (e) una vez para encender el MDL. 2. Apunte el MDL al objetivo deseado. 3. Apriete y mantenga apretado el botón DIST (ON) (e) por tres segundos para activar el modo de Medición de distancia continua. Mueva el MDL para medir la distancia deseada. Las letras trc (de seguimiento en inglés) estarán intermitentes en el visualizador de LCD. NOTA: Cuando el MDL está en modo de Medición de distancia continua, el indicador de láser (l) se enciende de forma continua. 14

17 4. Apriete el botón DIST (ON) (e) una vez para parar la medición continua. Funciones ESPAÑOL PARA SUMAR O RESTAR MEDICIONES 1. Encienda el MDL. 2. Apunte el MDL al objetivo deseado. 3. Apriete el botón DIST (ON) (e) una vez para medir la primera distancia. 4. Apriete el botón de + o (k, j) para activar la función de sumar o restar. En el visualizador aparecerá el + o. 5. Apriete el botón DIST (ON) de nuevo para sumar o restar la segunda medición. Los resultados calculados se muestran en la primera línea de lectura (s). La segunda medición se mostrará en la línea de lectura adicional (p). PARA SELECCIONAR UNIDADES DE MEDIDA UNITS (FIG. 2) EL MDL cambia a la siguiente unidad de medida cada vez que se aprieta el botón. PARA MEDIR EL ÁREA (FIG. 2, 3, 7) 1. Encienda el MDL. 2. Apriete el botón de medida de área (h). Se mostrará el icono del área. 3. Apunte el MDL al primer objetivo deseado, como se muestra. Apriete el botón DIST (ON) (e) una vez para registrar la primera distancia. 4. Apunte el MDL al segundo objetivo deseado y apriete el botón DIST (ON) (e) una vez para registrar la segunda distancia. 5. El área calculada se muestra en la principal línea de lectura (s). La segunda medición se muestra en la línea de lectura adicional (p). 15

18 ESPAÑOL NOTA: La medición final se muestra como pies cuadrados o metros cuadrados. PARA MEDIR EL VOLUMEN DE UNA HABITACIÓN (FIG. 2, 3, 8) 1. Encienda el MDL. 2. Apriete el botón de medida de volumen (i). Se mostrará el icono del volumen. 3. Apunte el MDL al primer objetivo deseado, como se muestra. Apriete el botón DIST (ON) (e) una vez para registrar la primera distancia. 4. Apunte el MDL al segundo objetivo deseado y apriete el botón DIST (ON) (e) una vez para registrar la segunda distancia. 5. Apunte el MDL al tercer objetivo deseado y apriete el botón DIST (ON) (e) una vez para registrar la tercera distancia. 6. El volumen calculado se muestra en la principal línea de lectura (s). La tercera medición se muestra en la línea de lectura adicional (p). NOTA: La medición final se muestra como pies cúbicos o metros cúbicos. MANTENIMIENTO DEL LÁSER IMPORTANTE: El desmontar el MDL anulará toda garantía del producto. En ciertas condiciones, pueden acumularse polvo o residuos en la lente del emisor de láser y en el receptor. Esto afectará la calidad del haz y el rango de funcionamiento. La lente debe limpiarse con una torunda humedecida con agua, como se muestra en la figura 5. ADVERTENCIA: NO encienda el MDL mientras limpia la lente. Al mirar directamente al rayo pueden producirse lesiones oculares graves. 16

19 ESPAÑOL El protector puede limpiarse con un paño mojado sin pelusas como un paño de algodón. UTILICE SÓLO AGUA NO use productos de limpieza ni disolventes. Deje que el MDL se seque al aire antes de guardarlo. Para mantener la precisión de sus lecturas, realice mediciones de control periódicamente. Consulte la sección Verificación de la calibración de campo. Si su MDL necesita ser reparado, póngase en contacto con su centro de servicio autorizado de DEWALT. Cuando no se esté utilizando el MDL, guárdelo en el estuche provisto. No guarde el MDL en el estuche si está mojado. Seque las piezas externas con un paño suave y seco y deje que el MDL se seque al aire. No guarde el MDL a temperaturas inferiores a 7 C (20 F) o superiores a 70 C (160 F). ATENCIÓN: No use nunca disolventes ni otros productos químicos fuertes para limpiar las piezas no metálicas del láser. Dichos productos químicos pueden debilitar los materiales con los que estén construidas esas piezas. Use un paño humedecido únicamente con agua y jabón suave. No deje que entre nunca líquido dentro del aparato y no sumerja nunca ninguna parte del aparato en un líquido. No use nunca aire comprimido para limpiar el láser. Verificación de la calibración de campo Mida una distancia conocida [entre 3 y 10 m] con el MDL para confirmar que el MDL funcione adecuadamente. Accesorios del láser Los accesorios recomendados para usarse con el MDL pueden obtenerse por un precio adicional del centro de servicio de su zona. 17

20 ESPAÑOL ADVERTENCIA: Dado que los accesorios que no sean los suministrados por DEWALT no han sido sometidos a pruebas con este producto, el uso de tales accesorios con esta herramienta podría ser peligroso. Para reducir el riesgo de lesión, sólo deben utilizarse con este producto los accesorios recomendados por DEWALT. Si necesita ayuda para encontrar un accesorio, póngase en contacto con el centro de servicio autorizado DEWALT de su zona. PELIGRO: Para reducir el riesgo de lesión corporal grave, no mire nunca directamente al haz del láser, con o sin gafas protectoras. Resolución de problemas Si las condiciones de medición no permiten una medición precisa, aparecerá un código de error en el visualizador LCD. Para las descripciones de los códigos de error consulte la siguiente tabla. Código Descripción Corrección 204 Error de cálculo Repetir la medición 252 MDL demasiado caliente Deje que se enfríe el MDL 253 MDL demasiado frío Caliente el MDL 255 Señal débil Cambie la superficie del objetivo (p.ej. ponga papel blanco en una puerta de cristal) 256 Lectura incorrecta Cambie la superficie del objetivo (p.ej. ponga papel blanco en una puerta de cristal) 257 Demasiada luz de fondo Ensombrezca la superficie del objetivo 258 Fuera del alcance Manténgase dentro del alcance de funcionamiento 18

21 ESPAÑOL 260 Haz del láser interrumpido Repita la medición 294 Desbordamiento de pantalla Limpieza ADVERTENCIA: Cambie a unidades métricas y repita la medición Saque las pilas antes de limpiar el aparato láser. No use nunca disolventes ni otros productos químicos fuertes para limpiar las piezas no metálicas del láser. Use un paño humedecido únicamente con agua y jabón suave. No deje que entre nunca líquido dentro del aparato y no sumerja nunca ninguna parte del aparato en un líquido. No use nunca aire comprimido para limpiar el láser. Accesorios opcionales ADVERTENCIA: Dado que los accesorios que no sean los suministrados por DEWALT no han sido sometidos a pruebas con este producto, el uso de tales accesorios con esta herramienta podría ser peligroso. Para disminuir el riesgo de lesiones, con este producto se deben usar exclusivamente accesorios recomendados por DEWALT. Consulte a su proveedor si desea información más detallada sobre los accesorios apropiados. Protección del medio ambiente Recogida selectiva. Este producto no se debe eliminar con la basura doméstica. Si alguna vez tiene que cambiar su producto DEWALT, o si ya no le vale, no lo elimine con la basura doméstica. Prepárelo para una recogida selectiva. 19

22 ESPAÑOL La recogida selectiva de los productos y embalajes usados permite el reciclaje de los materiales y que se puedan usar de nuevo. La reutilización de los materiales reciclados ayuda a evitar la contaminación del medio ambiente y reduce la demanda de materias primas. Las legislaciones locales pueden facilitar la recogida selectiva de los productos eléctricos domésticos para llevarlos a centros de residuos municipales o bien ser por el propio distribuidor al que compró el producto nuevo el que se encargue de recogerlo. DEWALT facilita la recogida y reciclaje de los productos DEWALT una vez estos han alcanzado el final de su vida útil. Para disfrutar de este servicio, devuelva el producto a cualquier servicio técnico autorizado, que lo recogerá en nuestro nombre. Para saber dónde está el servicio técnico autorizado más cercano puede ponerse en contacto con la oficina local DEWALT en la dirección indicada en este manual. Alternativamente, puede encontrar una lista con la dirección de los servicios técnicos DEWALT autorizados y detalles sobre nuestro servicio postventa en Internet: com. Pilas Cuando deseche pilas, piense en la protección del medio ambiente. Consulte con sus autoridades locales una forma de desechar las pilas que respete el medio ambiente. 20

23 ESPAÑOL GARANTÍA DEWALT tiene plena confi anza en la calidad de sus productos y ofrece una excepcional garantía para los usuarios profesionales del producto. Esta declaración de garantía es adicional a sus derechos contractuales como usuario profesional y a sus derechos legales como usuario particular no profesional y no perjudica de ningún modo dichos derechos. La garantía es válida dentro de los territorios de los Estados Miembros de la Unión Europea y del Área de Libre Comercio Europea. GARANTÍA DE SATISFACCIÓN DE 30 DÍAS SIN RIESGO Si no está totalmente satisfecho con el rendimiento de su herramienta DEWALT, sólo tiene que devolverla al punto de compra en un plazo de 30 días, completa con todos los componentes originales, tal y como la compró, para un reembolso completo o cambio. El producto debe haber estado sujeto a un desgaste lógico y normal y debe presentarse prueba de compra. CONTRATO DE MANTENIMIENTO GRATIS POR UN AÑO Si necesita una operación de mantenimiento o de servicio para su herramienta de DEWALT, durante los 12 meses siguientes a su compra, podrá solicitar dicho servicio gratuitamente. Se llevará gratuitamente a un agente de reparación autorizado por DEWALT. Debe presentarse la prueba de compra. Incluye mano de obra. Excluye los accesorios y las piezas de repuesto a menos que hayan fallado bajo garantía. GARANTÍA COMPLETA DE UN AÑO Si su producto DEWALT resulta defectuoso debido a fallos de materiales o de fabricación en un plazo de 12 meses a partir de la fecha de compra, DEWALT le garantiza la sustitución de todas las piezas defectuosas de forma gratuita, o a nuestra entera discreción, la sustitución de toda la unidad gratuitamente, siempre y cuando: 21

24 ESPAÑOL Se presente prueba de compra. El producto se devuelva completo con todos los componentes originales. Si desea presentar una reclamación, póngase en contacto con su distribuidor o compruebe su agente de reparación más cercano de DEWALT en el catálogo de DEWALT o póngase en contacto con su ofi cina de DEWALT en la dirección indicada en el presente manual. Puede obtener una lista de agentes de reparaciones autorizados de DEWALT y todos los detalles de nuestro servicio después de la venta en Internet en: 22

25 ITALIANO MISURATORE DI DISTANZA LASER (LDM) DW040 Congratulazioni! Per aver scelto un apparato DEWALT. Gli anni di esperienza, lo sviluppo e l innovazione del prodotto fanno di DEWALT uno dei partner più affidabili per gli utilizzatori di apparati elettrici professionali. Dati Tecnici DW040 Tensione V 3,0 2 x 1,5 V DC batterie LR03 (formato AAA) Tipo 1 Potenza resa del laser mw < 1 Classe laser CLASSE 2 Lunghezza d onda nm 635 Divergenza del fascio mrad 0,16 x 0,6 Durata dell impulso s 1 x 10-9 Capacità (a 22 C) 300 mm 40 m Precisione (a 22 C) mm ± 3 Temperatura di funzionamento da 7 C fino a 50 C Classe di protezione IP54 Peso kg 0,15* * con batterie 23

26 ITALIANO Definizioni: Istruzioni di sicurezza Le definizioni sottostanti descrivono il livello di allerta rappresentato da ogni parola di segnalazione. Si invita a leggere attentamente il manuale, prestando attenzione a questi simboli. PERICOLO: indica una situazione di pericolo imminente che, se non evitata, provocherà lesioni gravi o addirittura mortali. AVVERTENZA: indica una situazione potenzialmente pericolosa che, se non evitata, può causare morte o gravi lesioni. ATTENZIONE: Indica una situazione potenzialmente pericolosa che, se non evitata, potrebbe provocare lesioni di gravità lieve o media. NOTA: Se utilizzato senza il simbolo di allarme per la sicurezza, indica una situazione potenzialmente pericolosa che, se non evitata, potrebbe causare danni materiali. Evidenzia il rischio di scossa elettrica. Indica il rischio d incendio Istruzioni di sicurezza per laser AVVERTENZA! Leggere e comprendere tutte le istruzioni. La mancata osservanza di tutte le istruzioni seguenti può dar luogo a scossa elettrica, incendio e/o gravi lesioni personali. CONSERVARE LE ISTRUZIONI Utilizzare il laser solo con le batterie specificatamente indicate. L utilizzo di ogni altra batteria crea rischio d incendio. Quando non utilizzato, conservare il laser fuori dalla portata di bambini o da inesperti. I laser sono pericolosi in mano a persone inesperte. Utilizzare solo gli accessori raccomandati dal produttore del modello acquistato. Gli accessori adatti per un modello di laser 24

27 potrebbero creare rischio di lesioni se utilizzati con un laser di modello diverso. ITALIANO Se il laser LDM necessita di riparazioni, contattare il centro di assistenza autorizzato DEWALT a voi più vicino. Non utilizzare apparecchi ottici, come telescopi o tacheometri, per guardare il raggio laser. Guardare direttamente il raggio laser può causare gravi lesioni oculari. Non collocare il laser in una posizione tale da invogliare qualcuno a guardare, anche non intenzionalmente, il raggio laser. Guardare direttamente il raggio laser può causare gravi lesioni oculari. Quando è possibile, il raggio laser dovrebbe essere orientato verso l alto o al di sotto del livello degli occhi. Non posizionare il laser vicino a una superficie riflettente che possa rinviare il raggio laser verso gli occhi di qualcuno. Rischio di gravi lesioni agli occhi. Spegnere il laser se non utilizzato. Tanto più il laser resta acceso e tanto maggiore è il rischio che qualcuno lo guardi direttamente. Non azionare il laser vicino ai bambini e non permettere loro di toccarlo. Rischio di gravi lesioni agli occhi. Non rimuovere o cancellare le etichette di avvertenza. Se le targhette vengono rimosse, l utilizzatore o altri possono inavvertitamente esporsi alla radiazione laser. Non aprire il dispositivo utilizzando attrezzi come cacciaviti e simili. AVVERTENZA: L utilizzo di comandi o regolazioni o adempimenti di procedure diverse da quelle qui specificate può esporre a radiazioni pericolose. AVVERTENZA! NON SMONTARE IL DISPOSITIVO. All interno non sono presenti parti destinate alla manutenzione da parte dell utilizzatore. Lo smontaggio del laser rende nulle tutte le garanzie del prodotto. Non modificare il prodotto in alcun modo. Apportare modifiche all utensile può esporre a radiazioni pericolose. 25

28 ITALIANO Ulteriori istruzioni di sicurezza per laser Questo laser è conforme alla classe 2 secondo le norme EN :2007. Non sostituire il diodo laser con uno di tipo differente. Se danneggiato, far riparare il laser presso un centro di riparazione autorizzato. Non utilizzare il laser per scopi diversi da quelli elencati in questa guida. Guardare direttamente il raggio laser di classe 2 può essere sicuro solo per una durata non superiore ai 0,25 secondi. Per una protezione adeguata, generalmente basta chiudere le palpebre. Se si utilizza lo strumento per la prima volta, leggere attentamente le avvertenze di sicurezza presenti sull etichetta! Collocare sempre il dispositivo in una posizione da dove il raggio laser non possa raggiungere nessuna persona al livello degli occhi. Prestare la massima attenzione in presenza di scale e superfici speculari. Rischi residui I rischi seguenti sono intriseci all utilizzo di queste macchine: lesioni causate dal guardare il raggio laser. Riferimenti sul dispositivo Sull apparato sono presenti i seguenti pittogrammi : Leggere il manuale d istruzioni prima dell uso. 26

29 ITALIANO Avvertenze per l utilizzo del laser Non guardare direttamente il raggio del laser. Classe di protezione: IP54 POSIZIONE DEI CODICI DEI DATI I codici dei dati, compreso l anno di fabbricazione, sono stampati all interno del vano batterie. Esempio: 2011 XX XX Anno di fabbricazione Istruzioni di sicurezza importanti per le batterie AVVERTENZA: Le batterie possono esplodere o perdere l elettrolito e possono causare lesioni o incendi. Per ridurre tale rischio: seguire scrupolosamente tutte le istruzioni e le avvertenze presenti sull etichetta delle batterie e sulla confezione. Inserire sempre le batterie nell apparato rispettando la corretta polarità (+ e ) indicata sia sulla batteria sia sull apparato. Per evitare il corto circuito inserire correttamente i terminali delle batterie. Non caricare le batterie. Non mettere assieme batterie vecchie e nuove. Sostituire sempre tutte le batterie vecchie, inserendo nell apparato quelle nuove purché della stessa marca e tipo. Rimuovere immediatamente le batterie esauste e smaltirle secondo i modi previsti dalle leggi locali. 27

30 ITALIANO Non gettare le batterie nel fuoco. Tenere le batterie lontano dalla portata dei bambini. Se si prevede di non utilizzare l apparato per diversi mesi, rimuovere le batterie. Batterie (fig. 1) TIPO BATTERIE Il laser utilizza due batterie LR03 (formato AAA). Contenuto della confezione La confezione contiene: 1 misuratore di distanza laser (LDM) 2 batterie LR03 formato AAA 1 laccio per il polso 1 gancio per cintura 1 manuale d istruzioni Verificare che durante il trasporto l utensile e i relativi componenti o accessori non siano stati danneggiati. Prima di utilizzare il prodotto, è bene leggere e comprendere interamente questo manuale. Descrizione (fig. 1 3) AVVERTENZA: Non modificare mai il laser o alcuna delle sue parti. Ciò potrebbe dar luogo a danni o a lesioni personali. 28

31 ITALIANO a. Coperchio del vano batterie b. Emittente laser c. Lenti riceventi d. Display LCD e. Pulsante DIST (ON) (Accensione rilevamento DISTANZA) f. Pulsante C/OFF (Cancella/Spegni) g. Pulsante UNITS (Unità di misura) h. Pulsante per calcolare l area i. Pulsante per calcolare il volume j. Pulsante per diminuire la misurazione k. Pulsante aggiunto DISPLAY DEL LASER l. Indicatore del laser m. Indicatore del piano da misurare n. Indicatore Area/Volume o. Indicatore batteria p. Linea di lettura aggiuntiva (parte superiore del display) q. Unità con frazioni/esponenti r. Indicatore unità s. Linea di lettura principale (parte inferiore del display) IMPIEGHI DEL PRODOTTO Il laser LDM è stato progettato per misurare distanze, aree e volume. NON utilizzare in presenza di acqua, liquidi infiammabili o gas. Il laser LDM è uno strumento professionale. NON CONSENTIRE a bambini di avvicinarsi all utensile. Se inesperti, non utilizzare questo utensile previa sorveglianza. Apertura della confezione COME POSIZIONARE LE ETICHETTE DI AVVERTENZA Le etichette di avvertenza che si vedono sul laser devono essere formulate nella lingua dell utilizzatore. A tale scopo, insieme all apparato viene fornito un foglio a parte con etichette autoadesive. 29
