1 Lekcija 9 Pneumatski aktuatori Prof.dr.sc. Jasmin Velagić Elektrotehnički fakultet Sarajevo Kolegij: Aktuatori

2 9.1. Osnove pneumatskih aktuatora Koriste komprimirani zrak kao radni medij. Pretvara energiju gj komprimiranog zraka u kretanje. Kretanje može biti linijsko ili rotacijsko, ovisno o primijenjenom aktuatoru ovisno o primijenjenom aktuatoru. Komprimirani zrak je široko rasprostranjen i za okolinu nije štetan. Lagana instalacija cjevovoda i održavanje. Ne može doći do eksplozije i uništenja konstrukcije. Glavni nedostatak pneumatskih sistema je stlačivost zraka, koja dovodi do niske gustoće energije i slabih upravljačkih svojstava (obično on/off upravljanje). Pneumatski sistemi su prikladni za male i srednje terete (opterećenja) (30N-20KN) na temperaturama -40 do 200 C. 2/48

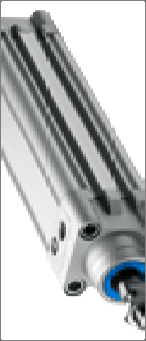

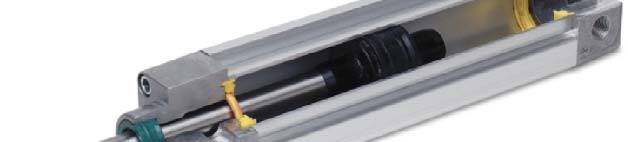

3 Dijelovi pneumatskog aktuatora 3/48 1 ležište brtve klipa 2 magnet 3 rukav klipa 4 oklop cilindra 5 vodilica klipa 6 brtva kliznog dijela klipa 7 omotač prednjeg dijela 8 prednji port 9 rid prekidač 10 klipnjača (osovina klipa) 11 habajući prsten 12 brtva klipa 13 omotač zadnjeg dijela 14 ležište navoja brtve klipa

4 Podjela pneumatskih aktuatora 4/48 Pneumatski aktuatori Pneumatski motori Regulacijski ventili i zasuni

5 Jednosmjerno djelovanje aktuatora 5/48 Stanje mirovanja. Nema djelovanja pritiska. Klip pje uvučen. Pritisak zraka djeluje. Klip se izvlači iz cilindra. Opruga se zbija. Pritisak zraka popušta. Klip se uvlači zbog djelovanja sile opruge i vraća se u stanje mirovanja.

6 Jednosmjerno djelovanje aktuatora 6/48 Stanje mirovanja. Nema pritiska. Klip je izvučen. Pritisak zraka djeluje. Klip se uvlači u cilindar. Opruga se zbija. Pritisak zraka popušta. Klip se izvlači zbog sile opruge i vraća se u stanje mirovanja.

7 Dvosmjerno djelovanje aktuatora 7/48 A B Klip je u stanju mirovanja kada niti na jedan port ne djeluje pritisak zraka. Kada na ulaz (port) A djeluje pritisak zraka klip se izvlači van i B ispušta zrak van. Kada na ulaz B djeluje j pritisak zraka klip se uvlači u cilindar i A ispušta zrak van. Na ovaj način se klip vraća ć u originalno i stanje.

8 8/ Statičke karakteristike pneumatskih aktuatora Statičke karakteristike pneumatskih aktuatora (izvršnih članova) ovise o statičkim karakteristikama samog objekta upravljanja j (procesa). Ako je statička karakteristika objekta linearna, da bi sistem dobro radio, mora i statička karakteristika pneumatskog aktuatora biti linearna. Statička karakteristika procesa Statička karakteristika aktuatora

9 Statičke karakteristike pneumatskih aktuatora Za nelinearnu statičku karakteristiku procesa, statička karakteristika aktuatora također mora biti nelinearna. Pneumatski aktuatori t mogu imati pokretni član ventil, koji se pokreće pneumatskim motorima. Što se tiče dinamičkih karakteristika pneumatskih aktuatora one se razlikuju s obzirom na to da li se radi o analognim ili diskretnim izvršnim članovima. Na sljedeća dva slajda su prikazane dinamičke karakteristike diskretnih i analognih pneumatskih izvršnih članova (aktuatora). 9/48

10 10/ Dinamičke karakteristike pneumatskih aktuatora Diskretni izvršni članovi u u u 1 u 0 t u 1 u 0 t u p u p1 T p I ponašanje u p1 u p1 u p T p P ponašanje T u 1 p0 úpm u p0 T 1, T 2 t t

11 Dinamičke karakteristike pneumatskih aktuatora Analogni članovi u u 11/48 1 u 1 t u 0 t T p u p I ponašanje u p P ponašanje u p1 K T i ú 1 ú pm t u p0 T 1 1, T 2 t T p postavno vrijeme za ukupni pomak T p 2s u pm ograničena brzina, T 1, T 2 vremenske konstante.

12 12/ Pneumatski motor Pneumatski motor s klipom (ventil+cilindar) C Sile koje djeluju na motor p u R p S F u sila ulaznog tlaka F m sila mase F k sila pera x F t sila trenja F v sila na tijelo ventila F g sila teže (ovdje je 0). S površina klipa C kapacitet t cilindra R parametar ventila (otpor)

13 Model pneumatskog motora Iz uvjeta ravnoteže sila 13/48 F = 0, slijedi: F u F m F k F t F v = 0. gdje su: 2 d x( t) F m = m, 2 dt F k k x + x ), F t = x 0 prednapetost pera ( 0 dx ( t ) ρ. dt = suho trenje zanemareno

14 Model pneumatskog motora Postavljanjem jednadžbe na sljedeći način: 14/48 F m + F k + F t = F u F v. dobiva se: 2 d x( t) dx( t) m + k ( x + x 0 ) + ρ dt dt = Sp F 2 v Prethodna jednadžba se može napisati u sljedećem obliku:. dp RC + p = dt p u. U nastavku slijedi izvod posljednje j jednadžbe. džb

15 Model pneumatskog motora Masa zraka u nekom volumenu proporcionalna je tlaku: 15/48 dm dt = C dp dt = dm dp dp dt, iz čega slijedi: dm Δm C = dp Δp = m p. Nadalje se dobiva: dm Δp dm 1 1 = f ( Δp) R = = Δp = ( pu p), dt dm dt R R dt dp 1 dp C = ( pu p) RC + p = p u. dt R dt

16 Model pneumatskog motora Blokovska shema pneumatskog motora, dobivena na temelju prethodnih jednadžbi prikazana je na sljedećoj j slici. 16/48 p u 1 p F F u m S RCs m s s x p Fv Ft ρ F k k Statičko ponašanje: && x = x& = 0 tačnost ovisi o konstanti pera k i površini S. Dinamičko ponašanje: P - ponašanje I - ponašanje (izvedba bez pera)

17 17/ Konstrukcijska izvedba pneumatskih motora Ovisi o načinu brtvljenja između klipa i motora: membranski motori najčešći, najveće snage, malo trenje, klipni motori brtvljenje pomoću prstenova, veće trenje, motori s mijehom mali pomak (malo u upotrebi). Mana membranskih motora mali pomaci. Hodovi ventila mm, rijetko 70 mm. Veći pomaci postižu se klipnim motorima ili rotacijskim motorima snage do 10 kw. Veće snage postižu se hidrauličkim, elektrohidrauličkim ili električkim pogonima. Pneumatski sistemi primjenjuju se i uz električke regulatore E/P pogoni. Primjenom E/P pretvornika pretvara se električki signal u j p p g pneumatski i dalje vodi na pneumatski motor.

18 Jednostavni membranski motori 18/48

19 Membranski motor s pozicionerom 19/48

20 Membranski motor s pozicionerom Karakteristike membranskih motora s pozicionerom: smanjenje utjecaja trenja i tereta na statičku tačnost, 20/48 prilagođenje na razne izvršne signale, npr. električki izlaz iz procesnog računara, veća snaga ventila. ulaz Mijeh M Sapnica + odbojna pločica + pneumat. p Motor x pojačalo Funkcijska blokovska shema M pv Poluga + opruga

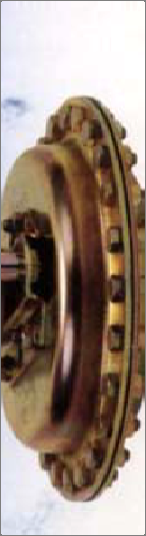

21 Primjer pneumatskog motora 21/48 Pneumatski membranski motor u sklopu regulatora tlaka SAMSON tip Maksimalna radna temperatura mu je 350 C, a tlak je PN 16 do PN 40. Predviđen je za radni medij: para, voda i ostale tekućine, ulje, zrak i negorive plinove. Primjenjuje se u procesnim postrojenjima, kriogenici, te u sistemima grijanja, ventilacije i klimatizacije.

22 22/ Regulacijski ventili i zasuni Ventili su uređaji koji se mehanički pokreću i predstavljaju izvršni član regulacijskog sistema. Regulacijski ventili i zasuni, općenito, izazivaju u cijevima pad tlaka na principu prigušnice i time uzrokuju promjenu protočne količine (ovisno o pomaku ili zakretu ventila). Ima kučište u kome se nalaze pokretni dijelovi.

23 Fizikalni opis rada ventila 23/48

24 Fizikalni opis rada ventila Zakon kontinuiteta: 24/48 Q = v S = v S = v v S v, gdje je: Q protok, S površina presjeka, v srednja brzina protjecanja. Bernoullijev poučak: ρv 2 ρv p = konst. 2 ρv2 p 1 = + p Δp

25 25/ Karakteristične veličine regulacijskog ventila Hod ventila određen kretanjem pokretnih dijelova ventila, nazivni hod predstavlja pomak od jednog krajnjeg položaja pokretnih dijelova, koji vrše promjenu protoka fluida, relativni hod predstavlja odnos između hoda za određeni otvor i nazivnog hoda. Koeficijent ij protoka A v Koeficijent protoka za zadani tok: Q = S v α Δp Δp 2 = Av Av ρ ρ = Q ρ Δp, gdje je: α konstanta, A v koeficijent protoka za ventil. Q protok [m 3 /s], Δp pad tlaka u ventilu [Pa], ρ gustoća tekućine [kg/m 3 ],

26 Karakteristične veličine regulacijskog ventila 26/48 Drugi oblik koeficijenta protoka k v protok pri temperaturama od 5 i 40 C koji protječe krozventil uz Δp=10 5 Pa. ρ Δ p 0 Q = k v, Δp0 ρ gdje je: k v koeficijent ij protoka. Iz gornjeg izraza slijedi izraz za A v: A v = Q ρ Δp Za ρ 0 =10 3 kgm -3 i Δp 0 =10 5 Pa dobiva se: : k v = A v Δp ρ 0 0 Av 3600 =

27 Primjer 1 27/48 Odrediti vrijednost koeficijenta protoka za ventil, koji se ugrađuje za regulaciju protoka vode, ako je protok 0.09 m 3 /h, a pritisci prije i poslije ventila 40 kp/cm 2 i 10 kp/cm 2. Rješenje: j Prvo je potrebno izvršiti pretvorbu jedinice pritiska iz kp/cm 2 u Pa, na temelju sljedeće relacije: što daje: 1kp/cm Razlika pritisaka je jednaka 1 kp = = N. N 2 p -4 2 m = 10 5 Pa. Δp = p1 p2 = 4 1 = 3 MPa.

28 Primjer 1 28/48 Također je potrebno i protok izraziti u jedinicama m 3 /s Q = 0.09 m /h = 0.09 m /3600 s = m 3 /s. Vrijednost gustoće tekućine iznosi: ρ = 1000 kg/m 3. Na temelju prethodnih izraza dobiva se sljedeći iznos: A v = Q ρ Δp = = m = mm 2

29 29/ Karakteristika protoka regulacijskog ventila Karakteristika protoka određena odnosom relativnog koeficijenta protoka i hoda Φ = f(h). ) Postoji linearna, istopostotna i polinomska karakteristika. Linearna karakteristika Φ = Φ 0 + nh. Φ Φ relativni koeficijent protoka, n nagib linearne karakteristike protoka, h relativni i hod. Uz h=1 i Φ =1 n =1 - Φ 0. Φ 0 relativni koeficijent protoka za h= h

30 Karakteristika protoka regulacijskog ventila Istopostotna karakteristika Φ = Φ 0 e nh. 30/48 Φ h Uz h=1 i Φ =1 n =ln(1/φ 0 ) Kod malog toka male promjene, kod većeg toka veće promjene.

31 Karakteristika protoka regulacijskog ventila 31/48 Polinomska karakteristika Φ = Φ 0 +C 0 h+0.2h h h h 5 Φ h Uz h=1 i Φ =1 C 0 = Φ 0.

32 32/ Pogonske karakteristike regulacijskih ventila Prethodne, standardne karakteristike su izvedene za Δp = konst. Pogonske karakteristike : Δp konst.

33 Pogonske karakteristike regulacijskih ventila Pogonski uvjeti: Zatvoreni ventil Q =0 0, h =0 Δp = p u - p i. Otvoreni ventil Q = Q 100, h= h 100 Δp 100. U radnoj tački Q, h, Δp < Δp 0. Δp 0. Pogonske karakteristike 33/48 Q Q 100 = = 2 2 Δp Ψ 1 Δp 0 Φ Φ, gdje je: Φ relativni koeficijent protoka ventila, Ψ parametar koji ovisi o konstrukciji ventila.

34 Pogonske karakteristike regulacijskih ventila Linearna, istopostotna i polinomska 34/48 Može se uočiti da se s polinomskom karakteristikom ventila postižu pogonske karakteristike koje su simetrične u odnosu na idealnu pogonsku karakteristiku (označenu crtkano).

35 35/ Klasifikacija ventila Prema obliku kučišta: ravna, kutna, loptasta, ostala. Prema broju krakova: k dvokraki, ki trokraki. ki Trokraki za miješanje za razdiobu A AB A AB A AB B B

36 Klasifikacija ventila 36/48 Prema broju sjedišta (površina unutarnjeg dijela kućišta, koja je u dodiru s unutarnjim pokretnim dijelovima kada je ventil zatvoren) jednosjedni, dvosjedni. Dvosjedni Jednosjedni d Prema broju otvora prolaza s jedan ili dva otvora (presjek prolaza između đ sjedišta i pokretnog dijela ventila gdje se stvara prigušenje). Prema načinu spajanja spajanje kučišta s cjevovodom može biti pomoću prirubnica, navojnih priključaka ili priključaka koji se navaruju na cjevovod.

37 Klasifikacija ventila Prema obliku pladnja standardni, V-pladanj, parabolični. 37/48 Standardni d V-pladanj Parabolični Prema pogonu za pokretanje pneumatski, hidraulički, električki, kombinirani. Prema smjeru djelovanja j ventil se otvara ili zatvara povećanjem ulaznog signala. Prema djelovanju u slučaju prekidanja napajanja ventil se otvara, zatvara, zadržava u zadnjem položaju. Prema karakteristici protoka linearna, istopostotna, polinomska.

38 Lineariziran model regulacijskih ventila 38/48 Male promjene oko radne tačke: Δx = 0 Δp 0 = 0.

39 Lineariziran model regulacijskih ventila 39/48 Iz pogonske karakteristike: Δq = K Δx. K v v x q Ako se p i mijenja, tada vrijedi: q = K x + K p p ). K p x p ( u i p i Uz p u =konst.: q = K x K p. K x x p i x q

40 Lineariziran model motor + ventil 40/48 Primjer lineariziranog modela izvršnog člana pneumatski motor+ventil

41 Lineariziran model ventil+motor 41/48 Pretpostavke pri izvođenju prijenosne funkcije: masa membrane zanemariva, trenje zanemarivo, F v = 0 (ventil otvara). P( s) = P u ( s) = 1, RCs + 1 SP( s) kx ( s), Q i P( s) ( s) = Q i ( s ) P ( s ) u k k = S v X ( s), X ( s) Sk v k = S = k. 1+ RCs 1 k v Q i ( s), P u 1 RCs + 1 P S k X k v Q i

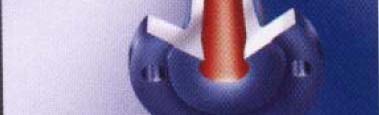

42 42/ Primjeri regulacijskih ventila i zasuna Zaporni ventil (ARI ARMATUREN FABA LongLife) Sigurnosno ventil (ARI ARMATUREN SAFE)

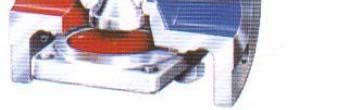

43 Primjeri regulacijskih ventila i zasuna 43/48 Miješajući ventil Električki upravljani ventil (GESTRA PA/MPA) (ARI ARMATUREN STEVI 450) Ima samozatvarajuće djelovanje. Otvaranje mu je naglo kako bi se lakše izbacile naslage mulja sa dna kotla. Konstrukcija pneumatskih pogona je izvedena tako da u slučaju nepostojanja komprimiranog zraka u postrojenju je moguće koristiti i vodu iz gradske mreže kao radni medij. Radni tlakovi su mu PN 40 do PN 250, a promjeri priključka DN 20 do DN 50.

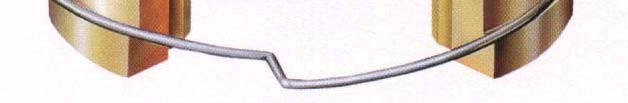

44 Primjeri regulacijskih ventila i zasuna Polupovratni ventil tip RK (GESTRA DISCO) Izveden je u međuprirubničkoj izvedbi prema DIN, ISO ili ANSI standardima. Ima mogućnost ugradnje u svim položajima. Široka mu je primjena za razne vrste medija: tekućine, plinovi, para, kiseline, lužine, morska voda. Ugrađuje se u postrojenjima grijanja i klimatizacije, te u hemijskoj, naftnoj, prehrambenoj i farmaceutskoj industriji i brodogradnji. Radni tlakovi su mu PN 6 do PN 160, a dimenzije priključka Dn15 do Dn 200. Leptiraste zaklopke (GESTRA UNIVAM) 44/48 Centrično uležištene zaklopke s mekim brtvljenjem u međuprirubničkoj izvedbi prema standardima DIN, ISO ili ANSI. Imaju široko područje primjene: vodopskrbni sistemi, priprema i odvodnja otpadnih voda, prehrambena, petrohemijska i farmaceutska industrija. Mogu biti opremljeni različitim vrstama upravljanja: ručnom polugom, reduktorom sa ručnim kolom, te elektromotornim ili pneumatskim pogonom.

45 Primjeri modernih pneumatskih aktuatora Dvostruki ventili Linearni motor Dvostruka klipna 45/48 cilindarska vakumska pumpa p Servo ventil Ugaona polužna prihvatnica Koristi se u zatvorenim sistemima upravljanja pozicijom, brzinom, ubrzanjem i silom. Kompresorski 250 W motor koji razvija pritisak od 2.8 bara s protokom od 8.7 m 3 /h.

46 9.4. Prednosti i nedostaci pneumatskih aktuatora Prednosti: relativno jeftini, i jednostavna konstrukcija i eksploatacija, velika brzina odziva, ne zagađuju radnu sredinu sa tekućinama, mogu se koristiti u laboratorijskom radu, ne zahtijevaju j povratne vodove za ispuštanje zraka. koriste standardni industrijski izvor napajanja, prikladni za modularni dizajn robota, mogu se zaustaviti bez štete. 46/48

47 Prednosti i nedostaci pneumatskih aktuatora Nedostaci: teško zadovoljavaju j uvjete tačnosti č ti zbog stlačivosti zraka, stlačivosti zraka, također, limitira upravljanje, proizvodi se buka zbog ispusnih gasova, propuštanje zraka može biti zabrinjavajuće, dodatno sušenje i filtriranje se može zahtijevati, poteškoće s upravljanjem brzinom, uzimajući u obzir teret. t 47/48

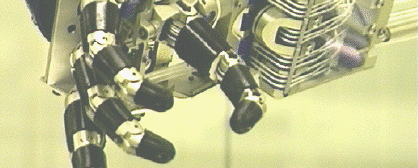

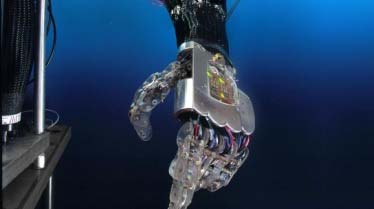

48 9.5. Primjena pneumatskih aktuatora 48/48 Proizvodnja robotske prihvatnice, pomjeranje dijelova, operacije montaže. Medicinski sistemi alati za bušenje i rezanje, usisavanje i spajanje. Robotika animatronika, prihvatnice, podvodni roboti.
