2 ZAŠTO PROVJETRAVAMO? Svjež zrak jedan je od ključnih činitelja zdravog boravka. Sustavom za provjetravanje MIKrovent osiguravamo kontroliran i ekonomičan dotok svježeg zraka u prostorije sa zatvorenim prozorima. Jedan od ključnih činitelja koji značajno utječu na kvalitetu boravka, naše dobro osjećanje i uvjete boravka u kući ili stanu je osiguravanje odgovarajuće temperature i kvalitete svježeg zraka u prostorijama, i tada kada su prozori zatvoreni. U prošlosti i kod starijih zgrada u prostorijama uvijek je bilo dovoljno svježeg zraka, budući da su način gradnje i kvaliteta materijala omogućavali da su zgrade same po sebi disale, a samo grijanje zgrada također nije predstavljalo visoke troškove. Moderne zgrade su zbog stalno većih potreba za štednjom energije postale jako zabrtvljene. Pored manjih gubitaka, veća zabrtvljenost zgrada je uzrokovala i negativne učinke kao što su zadržavanje nekvalitetnog zraka i vlage u prostorijama (zamagljivanje stakala i stvaranje plijesni). MIKrovent sustav za provjetravanje osigurava kvalitetno provjetravanje s minimalnim toplinskim gubitcima i, između ostalog, sprječava nastajanje zidne plijesni. UPORABA ENERGIJE U OBJEKTIMA U odgovarajuće ostakljenom i izoliranom objektu u prosjeku trebamo 50 % energije za grijanje i hlađenje zgrade na temperaturu prikladnu za udoban i kvalitetan boravak, dok drugih 50 % energije trebamo za provjetravanje prostorija u kojima boravimo. Zato se, uz odgovarajuće ostakljenje i izolaciju objekta, moramo pobrinuti i za odgovarajuće provjetravanje prostorija, što pridonosi dodanom smanjenu potrošnje energije i troškova. GRIJANJE HLAĐENJE PROVJETRAVANJE Zrak u neprikladno provjetravanim prostorijama postaje zagušljiv, loš. Dobri moderni prozori, u usporedbi sa starim prozorima, imaju dosta kvalitetnije brtvljenje i bolju toplinsku izolaciju, što onemogućuje izmjenu zraka i vlage kroz proreze i time nekontroliranu izmjenu zraka u prostoriji. Posljedica zabrtvljenih prozora je potpuno promijenjena klima u prostorijama, budući da se koncentracije štetnih plinova, vlage i CO 2, koji se izlučuje disanjem, ne mogu više izjednačivati s vanjskim, nižim koncentracijama. Najbolji uvjeti boravka u prostoriji su kada je pri temperaturi između 18 i 22 C relativna vlaga između 35 i 70 %. Previsoka relativna vlaga je neugodna i može uzrokovati kondenzaciju vodene pare na hladnim površinama zidova i stakala. Niska relativna vlaga u prostoriji pospješuje nastanak lebdeće prašine u zraku, što povećava sušenje sluznice i stvara osjećaj suhog zraka.

3 KAKO PROVJETRAVAMO S MIKroventom? MIKrovent je jedinstven lokalni sustav provjetravanja koji zamjenjuje provjetravanje otvaranjem prozora i pri tome čuva do 87 % topline izlaznog zraka pri 100 % izmjeni zraka u prostoriji. Prostorije možemo provjetravati na više načina: Prirodnim provjetravanjem, dakle, s kratkotrajnim i povremenim otvaranjem prozora, što uzrokuje ulazak hladnog neočišćenog zraka u prostorije, propuh i 100 % gubitak topline zimi i suprotno ljeti. Mehaničkim prisilnim provjetravanjem (lokalnim ili centralnim) kojim zrak čistimo, predgrijemo ili ohladimo, te ga bez propuha i većih gubitaka topline dovodimo u prostoriju. Provjetravanje povremenim otvaranjem prozora provjereno je učinkovito, no tako se troši puno energije i u prostorijama stvara propuh, a u njih ulaze i buka, prašina te insekti. REKUPERACIJA prijenos topline otpadnog zraka na hladan vanjski zrak otpadan zrak l p i n a loš zrak rekuperacija Neplanirano i slučajno prirodno provjetravanje prostorija znači gubitak topline, budući da moramo svjež vanjski zrak zimi grijati na temperaturu prostorije, a ljeti hladiti. Dobre i kvalitetne naprave za mehaničko provjetravanje prostorija (lokalno ili centralno) moraju imati ugrađenu napravu za rekuperaciju topline otpadnog zraka, jer samo tako jamče provjetravanje prostorija na energijski učinkovit način. vanjski hladan zrak t o pročišćen zagrijan zrak 100 % svježeg zraka i do 87 % rekuperacije topline Prilagodljivo i ekonomično lokalno provjetravanje Centralne naprave za provjetravanje obično neprestano rade istom učinkovitošću u svim prostorijama. S pomoću lokalnog sustava za provjetravanje osigurana nam je veća prilagodljivost, budući da možemo regulirati vlagu i mirise u svakoj prostoriji posebno. Potrebe za svježim zrakom su, naime, vremenski i lokacijski neodredive. Tako su, na primjer, ujutro opterećeniji sanitarni prostori, u podne kuhinje, navečer dnevni boravci i spavaće sobe. Zato je lokalno provjetravanje tehnički mnogo prikladnije i s vidika troškova učinkovitije. Lokalni sustav provjetravanja radi isključivo kada je potrebno i tamo gdje je potrebno, te je posebno prilagođen u svakoj prostoriji.

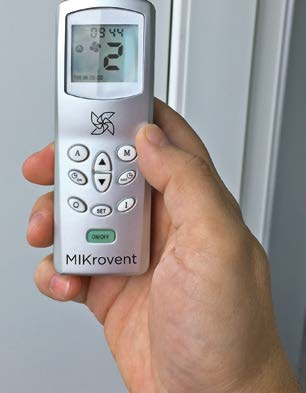

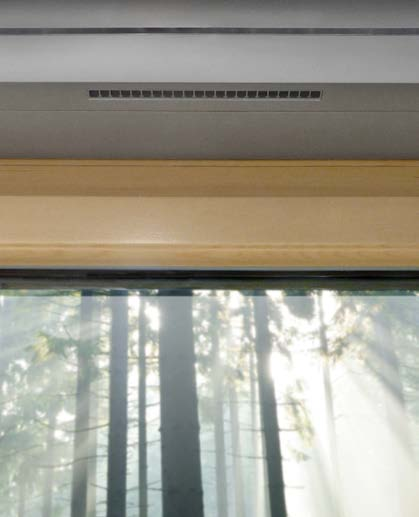

4 KAKO FUNKCIONIRA MIKrovent? MIKrovent je sustav za decentralizirano provjetravanje novih i postojećih zgrada s rekuperacijom topline do 87 % pri 100 % izmjeni zraka u prostoriji i s mogućnošću regulacije vlage u prostorijama boravka. Dovod i odvod zraka u prostorije su kod MIKroventa po funkcionalnosti slični kao kod običnog prozora, no raspoređivanje zraka u prostoru je jednakomjerno te se osigurava ugodan boravak bez propuha i buke. Dovod i odvod su opremljeni filtrima koji se mogu prati i koji sprječavaju ulazak insekata i prašine. Svjež i kvalitetan zrak u vašem domu, i kada niste kod kuće MIKrovent ima daljinski sustav upravljanja i 4 predpodešena režima provjetravanja: normalan rad ili provjetravanje, intenzivno provjetravanje, uvlačenje vanjskog zraka, isisavanje unutarnjeg zraka. Dovod i odvod zraka u MIKroventu možemo u potpunosti ručno zatvoriti i time zabrtviti zgradu. Na taj način u slučaju jakog vjetra sprječavamo negativne utjecaje. MIKrovent može biti opremljen senzorom za CO 2 /VOC (hlapljive organske sastojke u zraku) ili senzorom vlage, koji automatski uključi ili pojača provjetravanje svaki put kada vrijednost vlage, CO 2 ili VOC prekorači ili padne ispod podešene razine. Time nam MIKrovent osigurava mogućnost automatske regulacije kvalitete zraka u prostoriji, a nudi nam, dakako, i mogućnost ručnog uključivanja i isključivanja provjetravanja. OBITELJSKA KUĆA MIKrovent 0-30 m 3 /h 3 sobe MIKrovent 0-30 m 3 /h soba i dnevni boravak 5x MIKrovent 5 x 30 m 3 /h = 150 m 3 /h m 3 /h 100 % svježeg zraka i do 87 % rekuperacije topline zraka 0-30 m 3 /h 0-30 m 3 /h Dovodni ventilator usisava vanjski zrak kroz ulaznu rešetku i filtar za vanjski zrak, te ga potiskuje kroz patentno zaštićen prijenosnik topline od polipropilena u prostoriju. Kapilarni prijenosnik topline (rekuperator) postoji u dvije standardne dužine 595 mm i 850 mm te ga možemo lako prilagođavati različitim dimenzijama prozora. Upravljanje MIKroventom putem daljinskog upravljača. Odvodni ventilator usisava zrak ispod stropa te ga preko filtra na unutarnjoj strani i prijenosnika topline potiskuje prema van. Budući da je zrak ispod stropa obično najtopliji i najzagađeniji, na taj način rješavamo čak dva problema: iskorištavamo toplinu lošeg zraka, koji kod radijatorskog grijanja obično ima više od 20 C, i odvodimo najlošiji dio zraka iz prostorije.

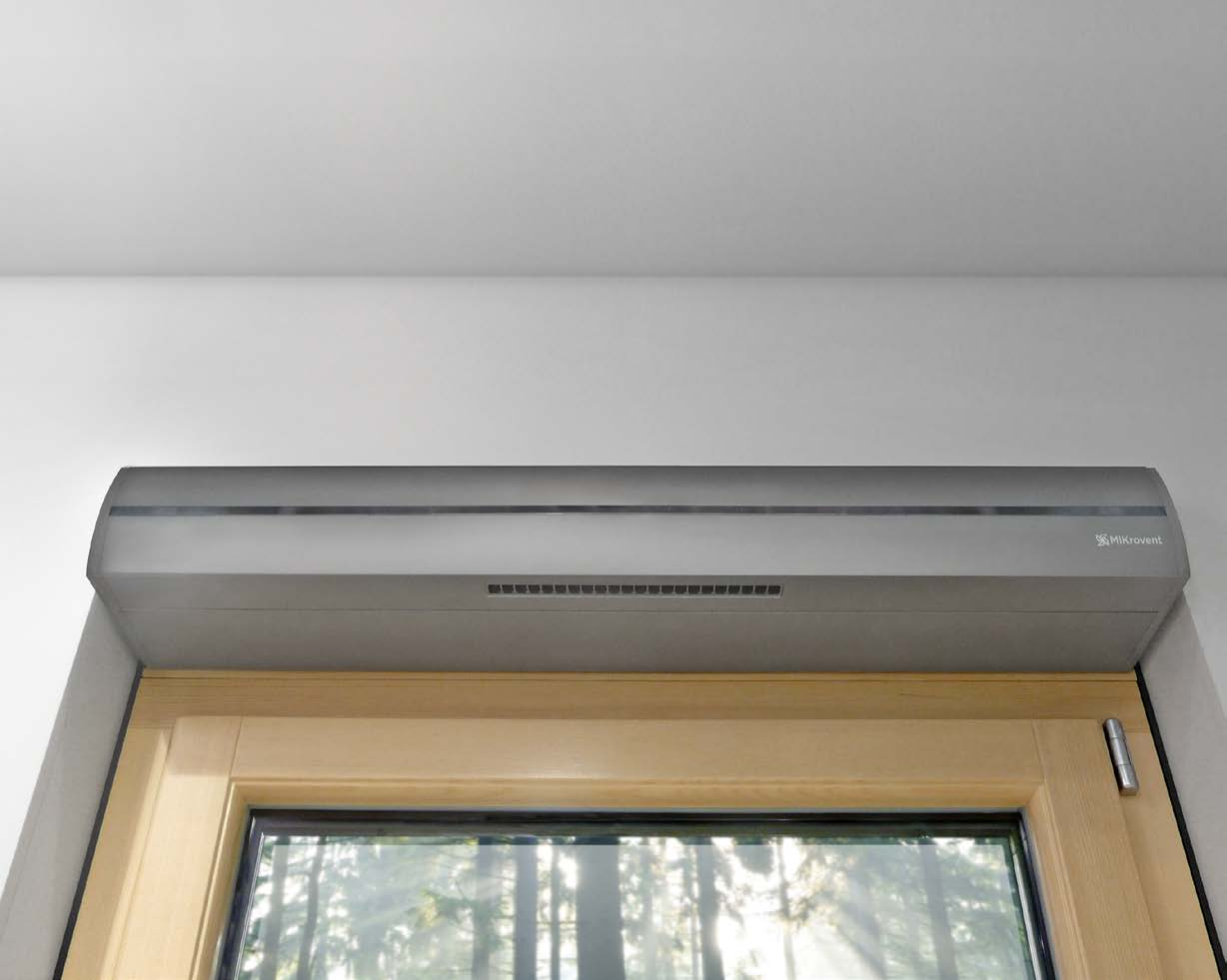

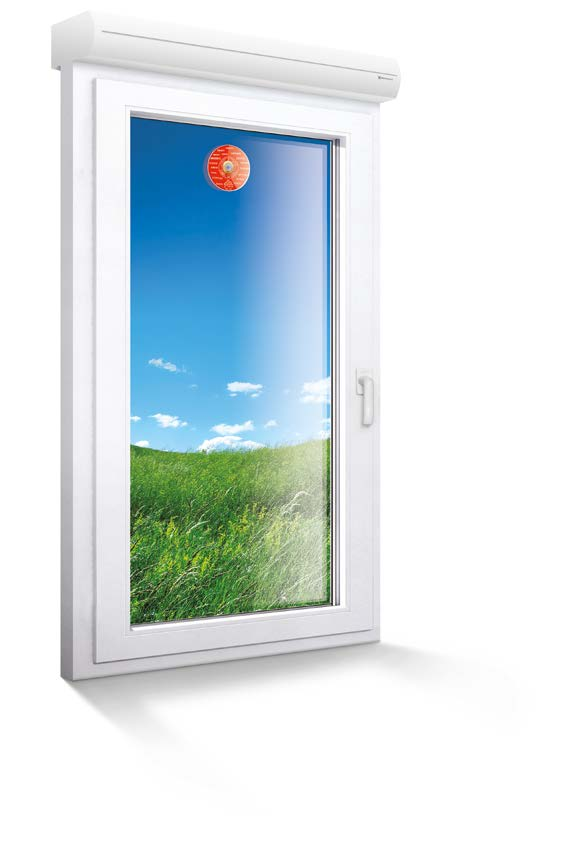

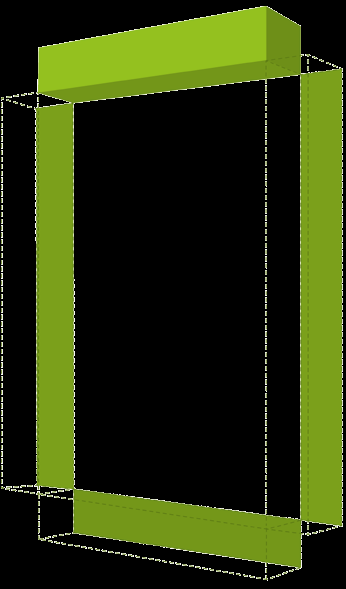

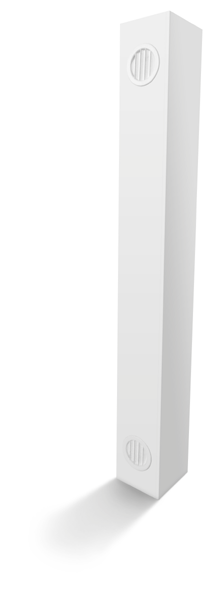

5 MIKrovent prozorski je sustav provjetravanja integriran u prozorski okvir ili ugrađen na kućište roleta, zato se može prilikom adaptacije ili izgradnje objekta namjestiti u bilo koju prostoriju s prozorom, u kojoj je potrebno provjetravanje. Zbog svoje kompleksne izvedbe i visoke rekuperacije topline, MIKrovent je prikladan za uporabu u stanovima, kućama, vrtićima i školama, kao i u bolnicama, domovima za starije, hotelskim sobama i uredima. Sustav provjetravanja MIKrovent 300 posebna je serija sustava za provjetravanje MIKrovent, razvijena za provjetravanje većih prostorija u kojima se istovremeno nalazi više ljudi (škole, vrtići, dvorane, ). 1 jedinica MIKrovent 300 omogućuje protok zraka do 120 m 3 /h i rekuperaciju topline zraka do 90 %. U poslovnim zgradama prostorije se moraju provjetravati u skladu sa zahtjevima radnih uvjeta na radnom mjestu, što znači dovođenje svježeg zraka između 20 i 30 m 3 /h po osobi tijekom radnog vremena. Kao i uredi, veći zajednički prostori (konferencijske sobe, kongresne dvorane) su zauzeti samo manji dio vremena (20 %) i trebaju provjetravanje punom snagom samo u tom razdoblju. U razdoblju kada te prostorije nisu zauzete, smisleno je provjetravati samo s minimalnom količinom zraka potrebnom za odvođenje štetnih primijesi zbog emisija namještaja i građevnog materijala. Zato je sustav provjetravanja MIKrovent odličan izbor upravo u poslovnim zgradama, budući da smanjuje potrebu po neprestanom radu centralnog sustava provjetravanja i tako, naravno, smanjuje troškove provjetravanja. Tehnička svojstva Sustav za provjetravanje MIKrovent 100 MIKrovent 300 Protok zraka m 3 /h Napon napajanja (V) AC/DC 230/12 & 110/12 230/12 & 110/12 Potrebna snaga (W) Povrat topline (η1) do (u %) Bučnost u suzbijanju 8 db u prostoriji* * Predmet preliminarnih mjerenja. Podatci su nastali na osnovi mjerenja pri višim temperaturnim uvjetima (t1 = 40 C, tok = 24 C). Podatci u tablici su navedeni uključujući transformator i regulaciju, dakle na priključku aparata. Zadržavamo pravo promjene tehničkih podataka. MIKrovent 300

6 KAKO FUNKCIONIRA MIKrovent? S filtrima za unutarnji i vanjski zrak te vraćanjem topline unutarnjeg zraka do 87 % svježem, vanjskom zraku, MIKrovent spada među najmodernija rješenja lokalnog provjetravanja na svijetu. MIKrovent je ekološki prihvatljiv proizvod, proizveden od materijala koji se mogu ponovno upotrijebiti i ima dug životni vijek. Jednostavna ugradnja i upravljanje Sustav provjetravanja MIKrovent možete ugraditi u većinu prozorskih sustava MIK. Zbog njegove kompaktnosti ugradnja je jednostavna, a za rad ne treba kanale i rešetke za dovod i odvod zraka, jedini uvjet za rad je prozorski otvor. Jednostavan za održavanje i upravljanje, a sa svojom automatikom brine za čist zrak i nisku koncentraciju CO 2 u prostorijama. Ekonomičan i učinkovit Priključivanje MIKroventa je predviđeno na standardnu električnu mrežu 230 V, a potrošnja električne energije je, i zahvaljujući korištenju ventilatora s visokim stupnjem iskorištenja, jako mala. (Gledaj tablicu tehničkih specifikacija.) MIKrovent jednostavan je za ugradnju, zato je prikladan za ugrađivanje u svim zgradama, kako novim tako i postojećim. Možemo ga ugraditi u prozorski profil na bilo kojoj strani prozora ili ga prigradimo na kućište roleta. MIKrovent m 2 1 sustav MIKrovent 100 prikladan je za provjetravanje prostorije do 25 m 2. MIKrovent m 2 1 sustav MIKrovent 300 prikladan je za provjetravanje prostorije do 60 m 2.

7 PREDNOSTI MIKroventa Sustav provjetravanja MIKrovent osigurava visoku kvalitetu zraka pri najmanjoj mogućoj potrošnji energije, ima niske troškove održavanja i rada te dug životni vijek. Prednosti: Jamči zdravo, kvalitetno i ekonomično provjetravanje prostorija sa zatvorenim prozorom. Osigurava do 68 % uštede kod troškova kupnje, ugradnje, rada i održavanja u usporedbi sa sličnim sustavima provjetravanja. 4x niži trošak početne investicije u usporedbi s centralnim sustavom prozračivanja - cijena MIKroventa od 690 / komad + PDV. Ne treba dodatne kanale za distribuciju zraka, dakle, nema ni dodatnih troškova čišćenja i potrošnje električne energije za distribuciju po kanalima. Zadržava sve funkcije zatvorenog prozora, kao što su npr. čuvanje od provala, zvučna i toplinska izolacija. Sprječava propuh, ulazak vanjske prašine i buke, nastanak plijesni i pogodnih životnih uvjeta za grinje i slično. Jednostavan je za korištenje i omogućuje potpuno prilagođavanje rada (ručno ili automatsko upravljanje). Omogućuje mogućnost priključivanja na centralni kontrolni sustav ili ugradnje senzora za CO 2 / VOC i vlagu u prostoriji. Korištenjem kvalitetnih filtara (F7, F8) za svjež zrak koji se mogu prati olakšava život alergičara, sprječava ulazak različitih insekta i čisti ulazni zrak. Dio je raširenog profila prozora i zato je neupadljiv. Idealan kod sanacije topline postojećih zgrada ili u novogradnji. Lako se prilagodi svakoj dimenziji prozora. Osigurava provjetravanje sukladno sa zahtjevima novih EU standarda energetske učinkovitosti od 1. ožujka Patentiran u 52 države svijeta i nagrađen Srebrnim cehom OZS i Zlatnom zvijezdom Celjskoga sajma. MIK-ov sustav provjetravanja MIKrovent donosi velike uštede topline i novaca! Edo Bahč, energetski projektant Provjetravanje zgrada danas je iznimno velik problem, a njegove ozbiljnosti investitori i vlasnici nisu dovoljno svjesni. Kod gradnje i stambenih i poslovnih objekata još uvijek se preferiraju centralni sustavi provjetravanja, koji su prije svega za manje objekte iznimno skupa investicija, a za adaptacije skoro nemoguće rješenje. Uz to, centralni sustav provjetravanja obuhvaća sve prostorije u zgradi, režim koji izaberemo vrijedi za cijelo područje koje zgrada pokriva, i provjetravanje ne možemo prilagoditi pojedinačnim prostorijama. Zato u praksi često dolazi do toga da zbog troškova gasimo naprave za provjetravanje i otvaramo prozore, što, naravno, uzrokuje velike gubitke topline. MIKrovent je lokalni sustav provjetravanja, čije se djelovanje može prilagoditi svakoj prostoriji posebno. A uz to osigurava i do 87 % rekuperaciju topline zraka, što znači da u prostoriju dovodimo svjež, no već grijan zrak, znači bez toplinskih gubitaka. MIKrovent je, dakle, odlično rješenje za kvalitetno lokalno provjetravanje prostorija, koje ne zahtjeva velike investicije i dodatne građevinske operacije na objektu. MIKrovent omogućuje provjetravanje u potpunosti prilagođeno vašim željama i potrebama. Uroš Lukič, MIC Velenje Na energetskom poligonu MIC provjetravamo s dva odvojena sustava: centralnim provjetravanjem i provjetravanjem sa sustavom MIKrovent. Centralni sustav provjetravanja radi po cijeloj zgradi jednakomjerno i u istom režimu provjetravanja, što s vidika troškova znači veliku rasipnost. Budući da ne koristimo sve prostorije istom učestalošću, iskoristili smo prednosti MIKroventa, koji omogućuje lokalno provjetravanje i kojeg prilagođavamo potrebama u pojedinim prostorijama. Ako se prostorija ne koristi, dovoljno je i provjetravanje s minimalnom količinom zraka. U slučaju potpune zauzetosti prostorije, količina se izmijenjenog zraka naravno mora povećati. I upravo ovdje leži ključna prednost MIKroventa, jer se količina zraka može prilagoditi za svaku prostoriju posebno ili se može ugasiti i to samo u odabranoj prostoriji, a sve ostale prostorije se i dalje provjetravaju prema željenom režimu. Na taj način osiguravamo optimalno provjetravanje prostorije i istovremeno štedimo električnu energiju, a uz to su i troškovi investicije i održavanja MIKroventa osjetno niži nego troškovi centralnog sustava provjetravanja. S manje potrošenog novca i manjim troškovima si, dakle, osiguravamo potpuno prilagođeno, a kvalitetno provjetravanje prostorija.

8 Štedimo energiju. UŠTEDIMO. Uštedite u 25 godina za kuću od 150 m 2 kod provjetravanja. Minimalna investicija za velike uštede. Troškovi provjetravanja objekata s centralnim sustavom provjetravanja su veći zbog veće potrošnje energije koju zahtjeva dalja distribucija zraka po kanalima. Zato je trošak kupnje, ugradnje, rada i održavanja MIKroventa 68 % niži u usporedbi s centralnim sustavima provjetravanja. uštede tekući troškovi Investicija, troškovi in uštede MIKrovent 87 % rekuperacije Centralni sustav provjetravanja Sustav provjetravanja bez rekuperacije investicija Tehnička svojstva Vrsta naprave za provjetravanje Bez rekuperacije 100 Hotelskih soba ili ureda 150 m m 2 Stambena kuća Centralni MIKrovent Centralni MIKrovent Količina ulaznog i izlaznog zraka 150 m 3 /h 150 m 3 /h 150 m 3 /h 3000 m 3 /h 3000 m 3 /h Rekuperacija - vraćanje topline 0 % % ~ 85 % % ~ 80 % pri 100 % razmjeni zraka % ~ 85 % s % razmjena svježeg zraka, bez zagrijavanja % ~ 80 % pri 100 % razmjeni svježeg zraka, bez zagrijavanja Toplinska jedinica / / / min 15 kw / Filter svjež zrak F5 F5 F5 F5 F5 Filter otpadan zrak G4 G4 G4 G4 G4 Jakost jedinica 35 W 300 W 5 x 25 W 4 kw 2,5 kw Investicija Cijena uređaja i montaža cca x 490 cca Električna energija cijena 0,12 /kwh čišćenje Potrošnja po godini 307 kwh 1971 kwh 537 kwh kwh kwh Troškovi struje u 25 g., uz inflaciju od 4 % Troškovi čišćenja u 25 g., uz infl. od 3 % grijanje, hlađenje i ventilacija Električna energija i čišćenje 50 % energije za grijanje i hlađenje % energije za ventilaciju Trošak el. energije godišnje Troškovi za čišćenje u godini / 3 godine 0 cca cca u godinu Ukupni troškovi u 25 god. sa 4 % infl. + investicija Postotak 100 % 77 % 32 % 100 % 41 % Za grijanje, hlađenje i provjetravanje kuće veličine 150 m2 u prosjeku potrošimo 1500 godišnje. Za optimalno zračenje stambene jedinice veličine 150 m 2 (1x spavaća soba, 2x dječja soba, 2x dnevna soba) dovoljno je 5 jedinica MIKrovent. Cijena čišćenja centralnog sustava provjetravanja iznosi od do , kontrola svake godine prema Službenom listu 56 / 99, čišćenje u našem slučaju svake 3 godine. Trošak dogrijavanja zraka, pri central. sust. prov. s 15 kw, je veći, jer u našem izračunu nije uzet u obzir, kao ni veći troškovi amortizacije CSP, što još dodatno povećava razloge za kupnju MIKroventa. Lipanj Copyright Sva prava pridržana. MIK d. o. o. Zadržavamo pravo promjene informacija i proizvoda bez prethodne najave te se ispričavamo za moguće pogreške prilikom izrade prospekata. MIK okna d.o.o., Vlaška 82, 1000 Zagreb t f e info@mik-okna.hr i
