Sistem de depozitare peleti. Descriere. Camera de depozitare peleti cu podea inclinata

Transcript

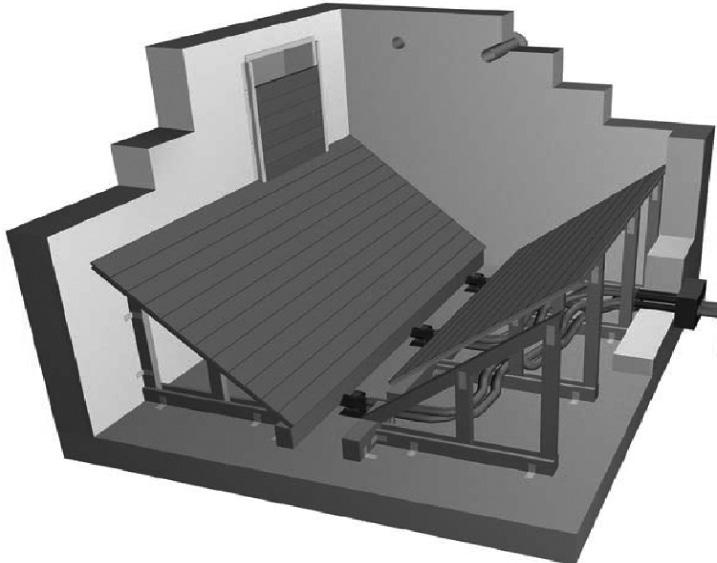

1 Descriere Camera de depozitare peleti cu podea inclinata Termenul rezervor central este folosit pentru a indica o camera folosita în mod special pentru depozitarea de peleti. In cladirile existente, o camera de depozitare oarecare poate fi transformata intr-o camera de depozitare pelete. Camera de depozitare trebuie sa fie uscata ca peletii se umfla, iar daca umiditatea este prea mare implicit calitatea lor poate fi afectata. Daca spatiile de depozitare au o umiditate a aerului crescuta, atunci peletii ar trebui sa fie stocate in rezervorul de tesatura. Camera de depozitare trebuie sa fie in plus de forma dreptunghiulara, cu latura mare dubla fata de latura mica, precum si cu peretii rezistenti mecanic. Camera de depozitare trebuie sa fie echipata cu componentele corespunzatoare necesare pentru procedura de umplere de automata (daca este cazul). Nota: Camere de depozitare trebuie sa fie curatata in mod regulat (aproximativ la fiecare 2-3 ani) si rumegusul rezidual trebuie sa fie eliminat! Sistem de extractie: diferite variante functie de tipul camerei de stocare Sistem de extragere cu snec pentru Hoval BioLyt (50-160) Cazane pe combustibil solid 213

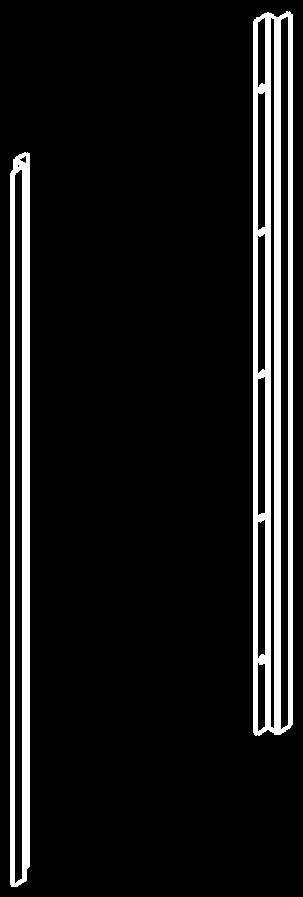

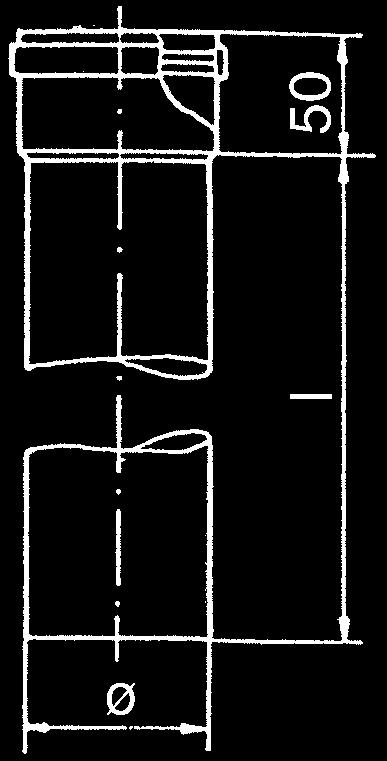

2 Coduri articole / Preturi Componente pentru incarcarea camerei de stocare de la o cisterna de incarcare Coduri articole Cuplaj de umplere Cuplaje Storz A pentru suflarea peletelor si aspiratie cu capace aparente care pot fi inchise, cate 0,5 m, conducta NW 100 incl. fitinguri. RAS 46 RAS cuplaje (set de montare de baza) cuplaj (completarea la depozite mari) Cuplaj de umplere cu cot la 45 Cuplaje Storz A pentru suflarea peletelor si aspiratie cu capace aparente care pot fi inchise, cate 0,5 m, conducta NW 100 incl. fittinguri. RAS 47 RAS cuplaje cu cot la 45 (set de montare de baza) cuplaj cu cot la 45 (completarea la depozite mari) Element liniar E 100 Pentru prelungirea conductei de umplere si evacuare L = 450 mm, aluminiu L = 950 mm, aluminiu L = 1950 mm, aluminiu Cot E aluminiu Colier E100 pentru fixare pe tavan si perete RAS 27-1 incl. diblu de fixare Colier masiv E100 pentru fixare pe perete RAS 27-2 pentru fixarea stabila a cuplajului de umplere, de ex. in canalul de iluminare Placa de impact RAS 26 panou din plastic 1.5 x 1.5 m cu material de fixare pentru camera de depozitare Profil Z RAS 25 2 bucati de cate 2 m lungime cu suruburi si dibluri, pentru scandurile usii camerei de depozitare cu grosimea de 30 mm Cazane pe combustibil solid

3 Coduri articole / Preturi Sistem de extragere din camera de stocare Coduri articole Sistem de extragere cu snec pentru Hoval BioLyt (50-160) Sistem de transport cu snec, incl. motor de actionare si racorduri pentru furtunul de transport si cel de retur aer. compus dintr-un melc elicoidal, inclusiv lagarul. Piesa pentru capat cu unitate de actionare (motor cu reductor) si racorduri 50 mm pentru furtunul de transport si retur pentru aer cu mansoane de protectie impotriva incendiilor. Tip lungime adancime tronsoane RAS minima camera (livrare) sectiune sectiune sectiuni sectiuni sectiuni sectiuni sectiuni sectiuni sectiuni sectiuni Cazane pe combustibil solid 215

4 Coduri articole / Preturi Accesorii pentru sistemul de extragere a peletilor Coduri articole Furtun de transport si retur pentru aer RAS 23 conexiune electrica pentru impamantare, NW 50. Rola de 25 m. (pret per metru liniar, comanda minima un colac) Reinforced design pentru livrari ce depasesc 20 tone pe an, optim pentru BioLyt (50-160) Furtun pentru livrare si retur de aer RAS 43 cu impamantare, DN 51, Rola de 25 m (pret per metru liniar, comanda minima un colac) Mansoane de protectie impotriva incendiilor RAS 29 necesare la trecerea prin pereti a furtunului de transport si a celei de retur aer 2 bucati, incl. materiale de fixare Unitate automata de comutare RAS 43 pentru BioLyt (50-160) Pentru conectarea a doua snecuri (doua rezervoare) la un cazan BioLyt (50-160). Pentru conectarea a doua cazane BioLyt (50-160) la un snec (un rezervor). Inclusiv carcasa Cazane pe combustibil solid

5 Proiectare Combustibil pelete Proprietati Peletele sunt lemne presate cilindric din resturi de lemne uscate, naturale (span de la ferastrau si rindea) cu un diametru de circa 6 mm si o lungime de mm si prezinta urmatoarele avantaje: - proprietati omogene - umiditate mica maxim circa 10% - valoare de incalzire inalta constanta (circa 5 kwh/kg) - multumita densitatii energetice ridicate au un volum de transport si depozitare redus (de 3-4 x mai mic decat aschiile de lemn) - propietati bune pentru alunecare si suflare - pot fi dozate usor - este posibila o aprindere simpla si automata Cum se identifica peletele presate bune? - marime uniforma - putin praf - suprafata neteda, lucioasa - fara crapaturi longitudinale Furnizori de granule La cerere primiti o lista de furnizori sau sub Date combustibil Valoarea calorica H u = 5 kwh/kg Densitate bruta = 1200 kg/m 3 Densitate rumegus = 650 kg/m 3 Densitate energetica = 3200 kwh/m 3 Conversie 2 kg pelete = ca. 1 litru de combustibil lichid EL 1 m 3 pelete = circa 330 litri de combustibil lichid EL 1 Tona de pelete = circa 1,5 Sm 3 (Aparat de masura a volumului materialelor varsate) = ca. 500 litri combustibil lichid = ca kwh Cerinte pentru pelete conform DIN/SN, Swisspellet, ÖNORM si PVA (Pelletsverband Austria) Parametru Unitate DIN DIN Swisspellets ÖNORM PVA SN plus (gros: abatere pentru SN) Diametru D mm Lungime mm < 50 5xD < 50 < 5 D 2 < 5 D 2 Densitate conducta ρ kg/m 3 1,0-1,4 > 1,12 1,15-1,4 > 1,12 > 1,15 Uzura % k.a. < 2,3 < 4,5 < 2,3 < 2,3 Adeziv (DIN) % fara > 2,0 fara substante auxiliare pentru presare (ÖNORM) < 2,0 3 < 2,0 3 Proportie fina la incarcare % k.a. k.a k.a. k.a. < 1 Putere calorica (atro) MJ/kg 17,5-19,5 > 18,0 > 18,0 > 18,0 > 18,0 Umiditate % < 12 < 10 < 10 < 10 < 10 Cenusa % < 1,5 < 0,5 < 1,0 < 0,5 < 0,5 1 Toleranta +/- 10% 2 max. 20 % din masa pot avea lungimi pana la 7,5 D 3 produsele nemodificate chimic din masa biologica primara provenita din agricultura si fond forestier. n.s.: nicio solicitare Cazane pe combustibil solid 217

6 Proiectare Rezervor de zi - In cazan este montat un rezervor de zi. - Melcul de admisie montat in cazan transporta peletele din aceasta in arzator. Sistem de extractie din camera (alimentare automata cu pelete) - Pe rezervorul de zi este montat un sistem automat de evacuare din incapere. - Distanta unitati de alimentare pana la sonda de aspiratie. - Lungime maxima de transport: Lungime de transport [m] inaltime de transport max. posibila [m] 15 pana la 25 1,8 10 pana la 15 2,8 5 pana la 60 4,5 Furtun de transport si retur de aer - Este permisa numai utilizarea materialelor firmei Hoval. - Nu montati furtunele «in sus si in jos», fara «saci», raza minima de indoire 30 cm - nu se vor monta in aer liber. Radiatia UV face furtunele casante, nu le expuneti la temperaturi peste 60 C. - Protejati furtunele impotriva deteliorarii (nu le calcati) - Furtunul de admisie trebuie sa fie dintr-o bucata, furtunul de retur nu poate fi din bucati (asigurati piesele de legatura din metal si conexiunile electrice - impamantarea). - Peletele sunt livrate cu cisterne, sunt suflate in camera de depozitare si se aspira aerul. - Cisternele dispun de un furtun de pompare cu o lungime de max. 25 m. Camera de depozitare a peletelor (resp. cuplajele de umplere) trebuie din acest motiv sa se afle la max. 25 m de punctul de acces in casa. - Inainte de suflare trebuie oprita corespunzator incalzirea peletelor. Pentru aceasta este necesara o placa de informare la cuplajul de conectare si in camera centralei. - Daca este posibil, camera de depozitare a peletelor ar trebui sa aiba un perete exterior, pentru ca stutul de umplere sa fie accesibil din exterior. - Pentru camerele de depozitare din interior, trebuie montate conductele de suflare si aer pana la peretele exterior (respectati normele de protectie impotriva incendiilor si prescriptiile pompierilor) - Camera centralei trebuie sa aibe deasemenea un perete exterior, pentru a fi posibila o ventilare directa a camerei centralei. - In cazul unei camere a centralei din interior trebuie montata o conducta de ventilare (min. 200 cm 2 ) pana la peretele exterior. Cerinte pentru camera de depozitare: - absolut uscata, etansa la praf si libera de corpuri straine (curata, maturata) - Pereti si tavanele trebuie sa fie masive si rezistente la incendiu (F90). - Usa de protectie impotriva incendiului (T30) care se deschide spre exterior prevazuta cu garnitura si scanduri de lemn interioare in profil Z (vezi accesoriile) - Nicio instalatie deschisa, mai ales nicio instalatie electrica. In orice caz, instalatiile electrice necesare trebuie executate antiex. si conform prescriptiilor in vigoare. - Dupa montarea evacuarii incaperii pe laterale trebuie montate podele inclinate netede (circa 45 ) cu o constructie suficienta stabila. Masa peletelor circa 1700 kg/m 2 la o inaltime de granule de 2,5 m. Cuplaje de umplere Pelete stocare Camera centralei max. 25 m - Pentru suflare si aspirare sunt necesare doua cuplaje cu capac sistem Storz A 110 (vezi accesoriile). Montare la 20 cm sub tavan la o distanta de circa cm, pe cat posibil pe latura ingusta a camerei de depozitare. - Stuturile precum si conductele apartinatoare de acestea trebuie executate in varianta metalica impotriva incarcarii electrostatice. - Stuturile de umplere si aspiratie precum si conductele de umplere si aspiratie care trec prin camere inlaturate trebuie sa fie izolate rezistent impotriva incendiilor (de ex. 5 cm vata minerala si carcasa cu placa de protectie impotriva incendiilor de 15 mm). - Vis a vis de stutul de umplere trebuie montata o saltea de impact, pentru a fi protejat peretele la umplere si pentru a nu se rupe peletele (vezi accesoriile). Cisterna de peleti - Daca se utilizeaza sonde de aspiratie (BioLyt 10-26): independent de dimensiunile camerei ar trebui montate cel putin 2 sonde, se recomanda totusi montarea a cel putin 3 sonde. Pentru sondele de aspiratie nu este necesara nicio distanta minima. - Pentru umplere resp. pentru dispozitivul de aspiratie a recipientului depozitului, rezervorul de pelete necesita o priza 230 V, min. 13A. Acestea trebuie sa fie pe cat posibil in apropierea stutului de umplere, dar in niciun caz in depozit. 218 Cazane pe combustibil solid

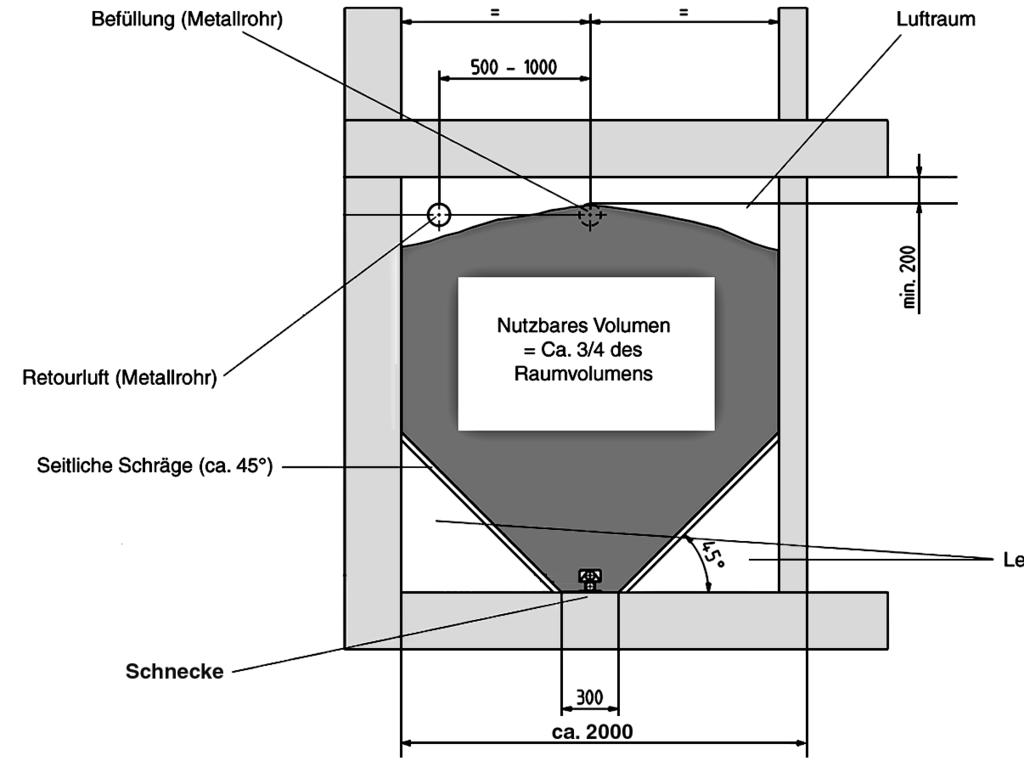

7 Proiectare Dimensiunile camerei de depozitare a peletilor - In mod normal camera de depozitare a peletelor trebuie sa fie lunga-dreptunghiulara, iar inaltimea camerei, daca este posibil, sa nu depaseasca 2,0 m de ex.: 2m x 3m sau 1,8m x 3,2m etc. Cu cat este mai ingusta camera, cu atat ramane mai putin spatiu gol. - Dimensiunile camerei de depozitare depind de sarcina termica a cladirii si trebuie sa fie atat de mare incat sa poata fi depozitat volumul de combustibil pentru necesarul anual (recomandare). Calcularea necesarului anual aproximativ de pelete (regula generala) per kw sarcina termica = 1 m 3 spatiu de depozitare (incl. spatiu gol 100%) Volumul efectiv util este totusi 75% a volumului total. Exemplu: EFH, Sarcina termica 10 kw 10 kw sarcina termica x 1m 3 / kw = 10 m 3 camera de depozitare (100%) = 7,5 m 3 spatiu util al incaperii (75%) Umplere (conducta metalica) Aer retur (conducta metalica) Panta laterala (circa 45 C) Melc Consumul anual Volumul util [m 3 ] / Volum pierdut/tona [Sm 3 /t] = 7,5 m 3 / 1,5 Sm 3 /t = 5 tone Suprafata camera de depozitare Volum de depozitare (brut) [m 3 ] / Inaltime camera [m] = 10 m 3 / 2,4 m = 4,26 m 2 Sectiune = = Volum util = circa 3/4 din volumul incaperii 300 circa 2000 Spatiu aer min. 200 Spatiu gol Echiparea camerei de depozitare a peletelor si camerei centralei - Peretii perimetrului si tavanul etajului camerei de depozitare a peletelor si a camerei centralei trebuie sa corespunda clasei antiex. F90. Umplere si aspiratie Amplasare stut de umplere / retur Daca este mai mare distanta dintre cuplaje de 500 mm: Daca este mai mica distanta dintre cuplaje de 500 mm: (de ex. montarea in fereastra pivnitei) Usa de protectie antiex Usa de protectie antiex Stut pentru aer de retur Stuturi de umplere min. 30 cm Placa de impact min. 30 cm Stuturi de incarcare Stut pentru aer de retur min. 35 cm 18 cm min. 50 cm Placa de impact min. 30 cm Cazane pe combustibil solid 219

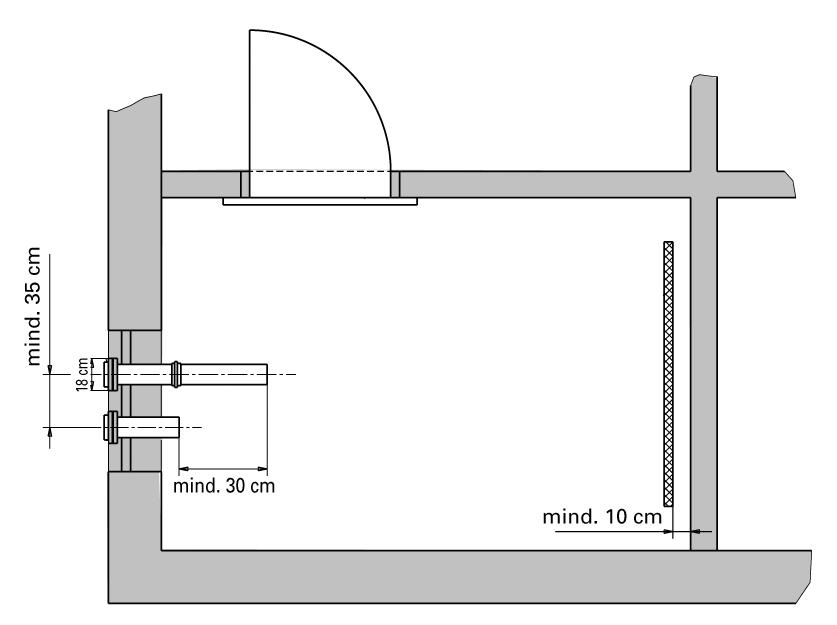

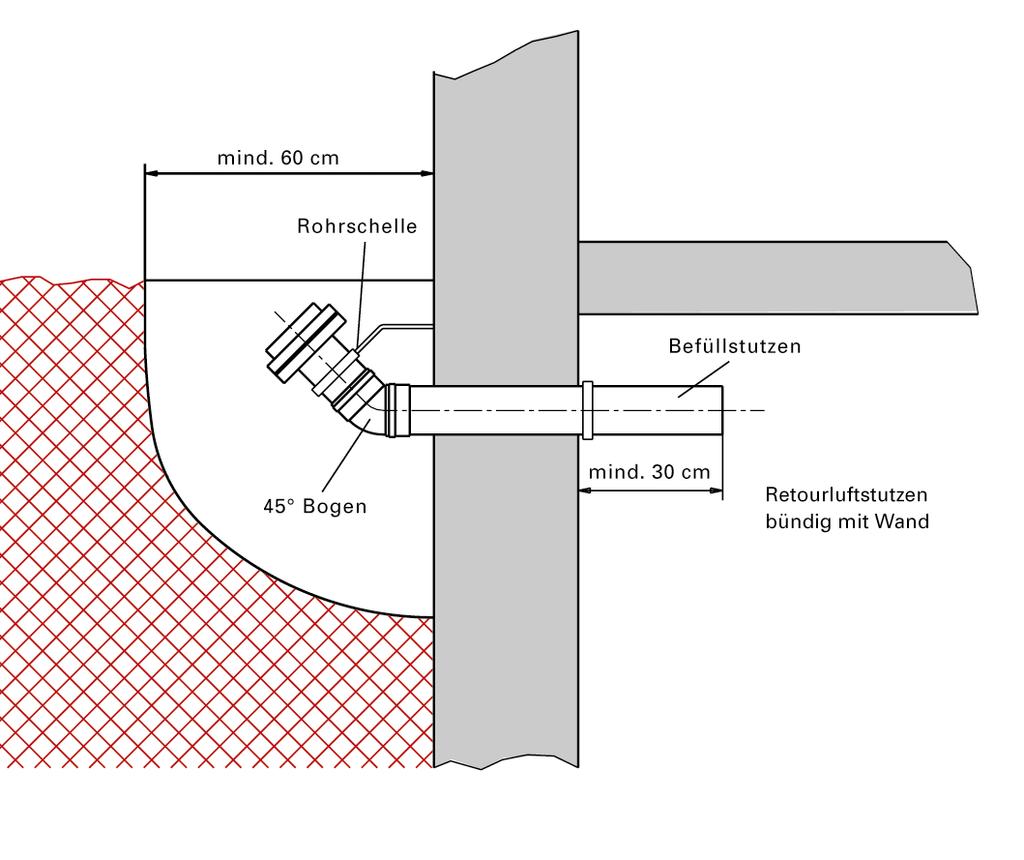

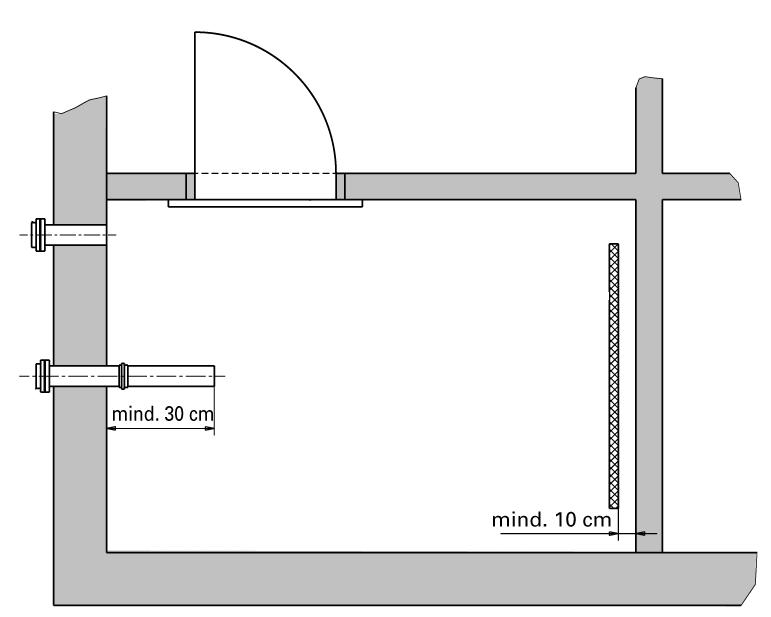

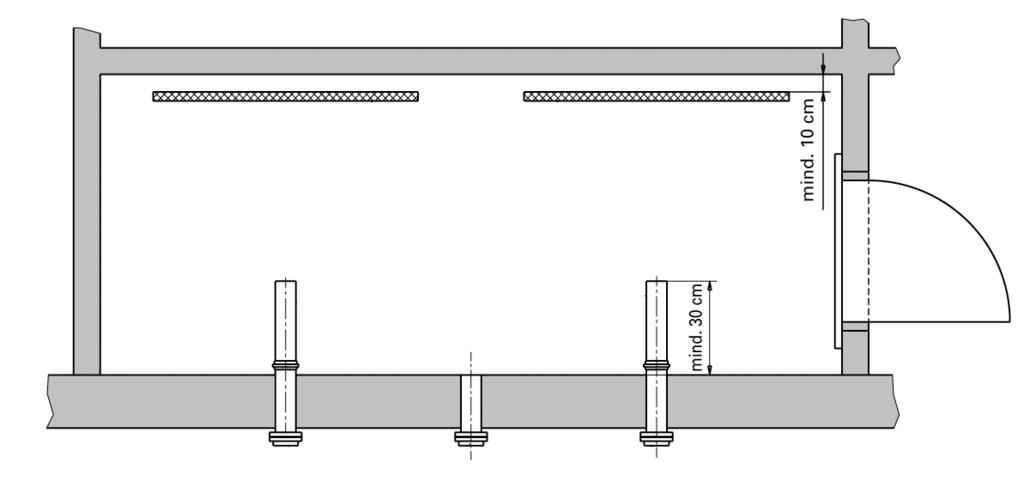

8 Proiectare Amplasare stut de umplere / retur Stut de umplere si retur pe partea longitudinala a camerei de depozitare, umplere intermitenta - prin aceasta camera de depozitare se poate umple complet mai bine. profil Z Placa de impact umplere intermitenta min. 30 cm min. 10 cm Scanduri de lemn (grosime de 3 cm cu canal si pana) Usa de protectie impotriva incendiilor T30 cu garnitura de jur imprejur Stuturi de incarcare Stuturi retur pentru aer Stuturi de incarcare Fixare stuturi prin zidire Fixare stuturi prin insurubare Stuturi capac Fixati stuturile din exterior cu 2 suruburi Colier pentru conducta cu diblu metalic pentru impamantare Trecere prin zid min. 150 mm pentru zidire Trecere prin zid min. 110 mm Fixare stut la trecerea prin fereastra Fixare stuturi in canal Fixati stuturile din exterior cu 2 suruburi capac Colier pentru impamantare min. 60 cm Colier masiv coturi 45 capac stuturi de umplere min. 30 cm Trecere 110 mm Asigurati protectia impotriva incendiilor F90 Carcasa cu placi de protectie impotriva incendiilor sau vata minerala cu rezistenta la foc F90 Conducte de prelungire Stutul de retur pentru aer lipit de perete capac Colier 220 Cazane pe combustibil solid

9 Proiectare Hoval BioLyt (50-160) Sistem de extragere din incapere Separator ciclonic Turbina de aspiratie Melc de transport motor melc Melc de transport Toate dimensiunile in mm grosime maxima perete RAS A B C A+B+C lungime minima camera L degajare iesire in afara vedere A rezervor central Spatiu minim necesar pentru montare motor snec degajare degajare maxima = 640 mm grosime perete Cazane pe combustibil solid 221

10 max. 3 m > 200 Sistem de depozitare peleti Proiectare Sectiune depozit de pelete toate dimensiunile in mm stut de suflare pelete 2 stut de aspiratie 3 placi cu suprafata neteda cu grosime minima de 27 mm sau aspra 24 mm cu strat de fibre dure 4 melc de transport 5 Grinda de lemn 80 x 80 mm 6 Placi metalice 7 Scandura de lemn pentru fixare La grinzi de lemn mai groase sunt posibile inaltimi mai mari < 700 < 700 < 300 < 300 < 700 < 700 Racord podea inclinata pentru melcul de transport Trecerea prin perete 200 x 200 mm sau 300 mm Trebuie avut grija ca axul melcului de transport si trecerea prin perete sa fie amplasate la 80 mm de centrul camerei de depozitare. Alternativ la aceasta reprezentare se poate monta melcul de evacuare si plan pe podeaua camerei de depozitare (fara adancire in podea). 222 Cazane pe combustibil solid

11 Instructiuni de siguranta Intrarea in camera de depozitare sau de stocare rezervor de peleti In anumite conditii, se poate intampla sa apara o concentratie crescuta de gaze nocive (cum ar fi monoxidul de carbon), care prezinta un risc atunci cand acumularea are loc pe o perioada mai lunga de timp. In ciuda faptului ca uzual acest lucru nu are loc, trebuie avut in vedere si acest scenariu. Camera trebuie ventilata. In cazul in care in spatiul de depozitare se desfasoara lucrari, din motive de securitate la fata locului trebuie sa fie doua persoane. Inainte de a intra in camera de depozitare, aceasta trebuie sa fie intotdeauna bine aerisita. Camera de depozitare trebuie sa fie ventilata timp de cel putin 15 minute. In cazul de camera de depozitare pelete, cu un volum mai mare de 10 t, durata de ventilatie trebuie sa fie marita sau ventilata mecanic. Nimeni nu trebuie sa patrunda in camera de depozitare in cele patru saptamani dupa umplere. Daca este absolut necesar pentru a intra in camera de depozitare, camera trebuie sa fie ventilata pentru cel putin 2 ore inainte de a se intra. Trebuie să se asigure ca usa camerei de depozitare ramane deschisa in timp ce exista persoane in interiorul camerei de depozitare. Introducerea in camera de depozitare a combustibilului care nu au fost aerat (in special in rezervoare subterane) trebuie sa fie evitata, numai personalului calificat este permis să faca acest lucru. Inainte de a intra in camera sau rezervor, concentratia de CO trebuie să fie masurata (concentrarea trebuie sa fie mai mica de 30 ppm). Daca este necesar, aerisiti bine camera de depozitare sau rezervorul inainte de a intra. Daca accesul in interior este dificil sau daca acesta este accesibil numai de sus (cum ar fi rezervoare subterane), persoana care intra in rezervor trebuie sa fie asigurata in plus. Copiii trebuie tinuti departe de locul de depozitare peleti! Daca exista parti in miscare (melc de transport peleti) in camera de depozitare, dezactivati alimentare electrica a cazanului cu comutatorul principal. Exista riscul de ranire. Fumatul, flacari deschise si alte posibile surse de aprindere sunt interzise în interiorul camerei de depozitare. Cazane pe combustibil solid 223

12 224 Cazane pe combustibil solid
