1 CREP Oktavijan i Cezar srpski.indd 1 1/26/ 2:26:56 PM

2 NOVI NEXE CREPOVI VELIKOG FORMATA, VRHUNSKOG KVALITETA, VELIKOG IZBORA BOJA I»ETRDESETOGODIŠNJE GARANCIJE I su crepovi velikog formata koji svojim kvalitetom, bojom i dizajnom predstavljaju jedinstvenu kombinaciju za Vaš krov. Najkvalitetnija sirovina i najmodernija tehnologija omoguêuju stvaranje glinenog crepa vrhunskog kvaliteta, trajnosti i bezvremenskog dizajna. Crep se peëe pojedinaëno što omoguêuje proizvodnju crepa vrhunskog kvaliteta sa glatkim površinama i savršenom geometrijom. Geometrija proizvoda je osmišljena tako da se stvori crep s velikim pomiënim podruëjem ( i do 5 cm) i vrhunskim svojstvima zaptivenosti (sistem dvostruke zaptivenosti),a time se poveêava sigurnost i raznolikost primene. Glavna odlika crepa je njegova veliëina ( kom/m2) što znatno utiëe na utrošak materijala kao i brzinu gradnje, a na kraju predstavlja i bolju ekonomsku isplativost. PomiËno podruëje do 25 PomiËno podruëje do 50 Bezkontaktni postupak peëenja omoguêuje najkvalitetniju i najmoderniju proizvodnju bojenog crepa. Bojeni crep ima jedinstvenu glatku površinu sa poveêanom otpornošêu na udarce i habanje. Nudimo moguênost odabira boje crepa iz naše ton karte (po narudžbi) uz standardnu ponudu boja-natur, crvena i crna. Presek crepa 2 Oktavijan i Cezar srpski.indd 2 1/26/ 2:26:57 PM

3 SRPS EN 1304:2005 CREP Rupa za ekser da Ekser za zakivanje 4 50 ProseËna masa crepa kg 4.0 Utrošak crepa po m 2 krova kom OptereÊenje krova kg/m² 40 OptereÊenje krova kn/m² 0.40 Pokrivne dimenzije x Postavljanje prve letve - streha 350 PreporuËeni razmak letava PreporuËeni razmak letava 390 Maksimalni razmak letava 4 PreporuËena pokrivna širina Utrošak letve m /m² 2.5 Utroπak kontraletve m /m² 1.4 Pakovanje - 4 reda kom / paleti 240 Crepova u pakovanju kom 5 Dimenzije palete Teæina pakovanja kg 980 PreporuËeni nagib krova 30 Minimalni nagib krova 22 Minimlni nagib krova 17 (sa podkonstrukcijom) DESNI ZAVRŠNI CREP SPECIJALNI CREP LEVI ZAVRŠNI CREP PODŽLJEBNJAK DESNI ZAVRŠNI PODŽLJEBNJAK LEVI ZAVRŠNI PODŽLJEBNJAK CARSKI ŽLJEBNJAK PO»ETNA PLO»A ŽLJEBNJAKA ZAVRŠNA KAPA ŽLJEBNJAKA 3 Oktavijan i Cezar srpski.indd 3 1/26/ 2:26:58 PM

4 PRAVILNO LETVISANJE KROVA ŠABLON ZA RAZMAK LETAVA (uvek se rade dva ista komada) POKRIVNE DIMENZIJE Duæina: irina: VENTILACIONI CREP CREP PODŽLJEBNJAK VENTILACIONI CREP S CARSKI ŽLJEBNJAK h KROVNA FOLIJA COMPACT 140 OKAPNICA LETVA 3/5 cm KONTRA- LETVA 3/5 cm TOPLOTNA IZOLACIJA KONTRALETVA 3/5 cm TOPLOTNA IZOLACIJA LETVA 3/5 cm KROVNA FOLIJA COMPACT 140 KROVNI ÆLJEB LETVA ZA ŽLJEBNJAK nagib krova poloæaj prve letve s PRVA LETVA poloæaj letve za æljebnjak h ODREÐIVANJE ODREĐIVANJE RAZMAKA LETAVA LETAVA PO STANDARDU PO Razvučeno - Uzeti - Uzeti 12 kom. 12 kom. crepa crijepa koji je koji na je gradilištu na gradilištu kao sluëajni kao slučajni uzorak. uzorak. - Iste - Iste poreappleati, poredati, na ravnoj na ravnoj podlozi podlozi (beton (beton ili daska), ili daska), licem licem prema prema dole. dolje. - Izmeriti - Izmjeriti razmak razmak crepova crjepova u razvuëenom u razvučenom stanju(l1), a (L1), potom a potom razmak razmak u zbijenom u zbijenom stanju(l2). (L2). L1 razvučeno ( kom) Zbijeno L2 zbijeno ( kom) 4 Oktavijan i Cezar srpski.indd 4 1/26/ 2:26:58 PM

5 NACRT MONTAŽE KROVA cca 50 cca cca 0 cca 95 Zavrπni crep desni / levi 80 CREP KROVNA LETVA DESNI ZAVRŠNI CREP ROG (ROGOVI) CREP DESNI ZAVRŠNI CREP 1 Desni zavrπni crep 80 CREP KROVNA LETVA LEVI ZAVRŠNI CREP CREP ROG (ROGOVI) LEVI ZAVRŠNI CREP 1 Levi zavrπni crep KADA SE KROV POKRIVA CREPOM S DESNIM I LEVIM ZAVRŠNIM CREPOM, ŠIRINA KROVNE POVRŠINE B SE MORA TA»NO ODREDITI, POSEBNO KADA JE BO»NA STREHA IZVEDENA OD BETONA. NE PRIDRŽAVANJEM OVOG UPUTSTVA DOVODI SE U PITANJE TEHNI»KA ISPRAVNOST I ESTETIKA KROVA. ODREÐIVANJE POTREBNOG BROJA ZAVRŠNIH CREPOVA ODREĐIVANJE ŠIRINE KROVNE POVRŠINE B (po jednoj kosini krova) B=nxb+(2x25)+6 (cm) N=L:40 (kom) n - broj crepa u redu (bez desnog i levog završnog crepa) b - pokrivna πirina crepa (25 cm) 25 - pokrivna πirina zavrπnog crepa (do ivice strehe) L- dužina krovne površine (po kosini) u centimetrima 40 - pokrivna dužina završnog crepa u centimetrima PraktiËno: 2,5 kom/m 5 Oktavijan i Cezar srpski.indd 5 1/26/ 2:26:59 PM

6 III. red IV. red II. red I. red PRIMENA: Snegobrani se postavljaju u donjoj zoni krovne ploëe i to u blizini strehe krova. Postavljaju se iznad ventilacionih crepova kako bi se omoguêila pravilna ventilacija krova i tokom zimskog perioda. Snegobrani se mogu postavljati kao glineni i kao metalni snegobrani za sve tipove Nexe crepa. CREP POTREBAN BROJ KOMADA (po jednoj kosini) N= n-2 2 n - broj crepa u jednom redu UTROŠAK: ~2-5 kom/m 2 krovne ploče. UGRADNJA: Snegobran postavlja se u III. i IV. redu, naizmeniëno, na mestu svakog 4. crepa. KROVNI NOSAČ (ROG /12) LETVA ZA CREP (3/5) CARSKI ŽLJEBNJAK IZLAZ VAZDUHA KONTRA LETVA ULAZ VAZDUHA KROVNA FOLIJA COMPACT 140 OPŠIVKA STREHE PRIMENA: Ventilacioni crep postavlja se u slemenoj zoni i to od prvog do treêeg reda. Ventilacioni crep je dobro postavljati i uz strehu krova kako bi se omoguêilo još veêe provetravanje. UGRADNJA: Crepovi se postavljaju: - za ulaz vazduha - u drugom redu odozdo (od strehe) - za izlaz vazduha - u drugom redu odozgo (od slemena) POTREBAN BROJ KOMADA (po jednoj kosini) - za ulaz vazduha: N1 = n x 0,25 (kom) - za izlaz vazduha: N2 = n x 0,25 (kom) n - broj crepa u jednom redu KROVNA FOLIJA COMPACT 140 TERMOIZOLACIJA VENTILACIONI CR EP KONTRA LETVA (3/5) KROVNI NOSAČ ROG (/12) NAPOMENA: Ako je dužina kose krovne površine preko 6,00 m, postaviti po sredini krovne površine ventilacione crepove u koliëini od 50% N1 da se spreëi prekid vazdušne struje. VENTILACIONI PROSTOR TERMOIZOLACIJA CREP VENTILACIONI CREP LIMENA OPŠIVKA (OKAPNICA) OPŠIVKA STREHE KROVNA FOLIJA COMPACT 140 TERMOIZOLACIJA 6 Oktavijan i Cezar srpski.indd 6 1/26/ 2:26:59 PM

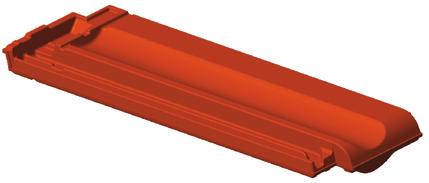

7 CREP SRPS EN 1304:2005 Rupa za ekser da Preporučena pokrivna širina Ekser za zakivanje 4x50 Utrošak letve m /m Prosečna masa crepa kg 4.0 Utrošak kontraletve m /m Utrošak crepa po m 2 krova kom Pakovanje - 4 reda kom/paleti 240 Opterećenje krova kg/m 2 40 Crepova u pakovanju kom 5 Opterećenje krova kn/m Dimenzije palete 20x965 Pokrivne dimenzije 4x Težina pakovanja kg 980 Postavljanje prve letve-streha 350 Preporučeni nagib krova º 30 Preporučeni razmak letava Minimalni nagib krova º 22 Minimalni razmak letava Maksimalni razmak letava Minimalni nagib krova (sa podkonstrukcijom) º 17 SPECIJALNI CREP DESNI ZAVRŠNI CREP LEVI ZAVRŠNI CREP POLA CREPA CARSKI ŽLJEBNJAK POČETNA PLOČA ŽLJEBNJAKA ZAVRŠNA KAPA ŽLJEBNJAKA 7 Oktavijan i Cezar srpski.indd 7 1/26/ 2:27:00 PM

8 PRAVILNO LETVISANJE KROVA ŠABLON ZA RAZMAK LETAVA (uvek se rade dva ista komada) POKRIVNE DIMENZIJE 4 4 Dužina: 4 Širina: S CARSKI ŽLJEBNJAK h OKAPNI LIM LETVA 3/5 cm KONTRA- LETVA 3/5 cm TOPLOTNA IZOLACIJA KROVNA FOLIJA COMPACT 140 KONTRALETVA 3/5 cm TOPLOTNA IZOLACIJA LETVA 3/5 cm KROVNA FOLIJA COMPACT 140 KROVNI ŽLJEB LETVA ZA ŽLJEBNJAK nagib krova položaj prve letve s PRVA LETVA položaj letve za žljebnjak h ODREĐIVANJE RAZMAKA LETAVA PO STANDARDU Razvučeno - Uzeti 12 kom. crepa koji je na gradilištu kao slučajni uzorak. - Iste poređati, na ravnoj podlozi (beton ili daska), licem prema dole. - Izmeriti razmak crepova u razvučenom stanju (L1), a potom razmak u zbijenom stanju (L2). L1 razvučeno ( kom) Zbijeno L2 zbijeno ( kom) 8 Oktavijan i Cezar srpski.indd 8 1/26/ 2:27:01 PM

9 NACRT MONTAŽE KROVA cca 50 cca cca 0 cca 95 Završni crep desni / levi 80 CREP KROVNA LETVA 4 DESNI ZAVRŠNI CREP ROG (ROGOVI) CREP DESNI ZAVRŠNI CREP 1 Desni zavrπni crep 80 CREP KROVNA LETVA LEVI ZAVRŠNI CREP CREP ROG (ROGOVI) LEVI ZAVRŠNI CREP 4 1 Levi zavrπni crep KADA SE KROV POKRIVA CREPOM S DESNIM I LEVIM ZAVRŠNIM CREPOM, ŠIRINA KROVNE POVRŠINE B SE MORA TA»NO ODREDITI, POSEBNO KADA JE BO»NA STREHA IZVEDENA OD BETONA. NE PRIDRŽAVANJEM OVOG UPUTSTVA DOVODI SE U PITANJE TEHNI»KA ISPRAVNOST I ESTETIKA KROVA. ODREĐIVANJE POTREBNOG BROJA ZAVRŠNIH CREPOVA ODREĐIVANJE ŠIRINE KROVNE POVRŠINE B (po jednoj kosini krova) B=nxb+(2x25)+6 (cm) N=L:40 (kom) n - broj crepa u redu (bez desnog i levog završnog crepa) b - pokrivna πirina crepa (25 cm) 25 - pokrivna πirina zavrπnog crepa (do ivice strehe) L L- - duæina dužina krovne povrπine površine (po kosini) u centimetrima 40 - pokrivna dužina duæina rubnog zavrπnog crijepa crepa u centimetrima Praktično: PraktiËno: 2,5 kom/m 9 Oktavijan i Cezar srpski.indd 9 1/26/ 2:27:01 PM

10 III. red IV. red 4 II. red I. red PRIMENA: Snegobrani se postavljaju u donjoj zoni krovne ploëe i to u blizini strehe krova.postavljaju se iznad ventilacionih crepova kako bi se omoguêila pravilna ventilacija krova i tokom zimskog perioda. Snegobrani se mogu postavljati kao glineni i kao metalni snegobrani za sve tipove Nexe crepa. CREP POTREBAN BROJ KOMADA (po jednoj kosini) N= n-2 2 n - broj crepa u jednom redu UTROŠAK: ~2-5 kom/m 2 krovne ploče. UGRADNJA: Snegobran postavlja se u III. i IV. redu, naizmenično, na mjestu svakog 4. crepa. CARSKI ŽLJEBNJAK IZLAZ VAZDUHA KONTRA LETVA 4 KROVNI NOSAČ (ROG /12) LETVA ZA CREP (3/5) ULAZ VAZDUH A KROVNA FOLIJA COMPACT 140 OPŠIVKA STREHE PRIMENA: Ventilacioni crep postavlja se u slemenoj zoni i to od prvog do treêeg reda. Ventilacioni crep je dobro postavljati i uz strehu krova kako bi se omoguêilo još veêe provetravanje. KROVNA FOLIJA COMPACT 140 TERMOIZOLACIJA KONTRA LETVA (3/5) VENTILACIONI PROSTOR CREP UGRADNJA: Crepovi se postavljaju: - za ulaz vazduha - u drugom redu odozdo (od strehe) - za izlaz vazduha - u drugom redu odozgo (od slemena) POTREBAN BROJ KOMADA (po jednoj kosini) - za ulaz vazduha: N1 = n x 0,25 (kom) - za izlaz vazduha: N2 = n x 0,25 (kom) n - broj crepa u jednom redu KROVNI NOSAČ ROG (/12) TERMOIZOLACIJA LIMENA OPŠIVKA (OKAPNICA) OPŠIVKA STREHE KROVNA FOLIJA COMPACT 140 TERMOIZOLACIJA NAPOMENA: Ako je dužina kose krovne površine preko 6,00 m, postaviti po sredini krovne površine ventilacione crepove u koliëini od 50% N1 da se spreëi prekid vazdušne struje. Oktavijan i Cezar srpski.indd 1/26/ 2:27:01 PM

11 CARSKI ŽLJEBNJAK Rupa za ekser Ekser za zakivanje da 4x50 SRPS EN 1304:2005 Prosečna masa crepa Utrošak crepa po m 2 kg kom Pokrivne dimenzije 405x235 Pakovanje - 2 reda kom/paleti 120 Crepova u pakovanju kom 5 Dimenzije palete 20x965 Težina pakovanja kg POČETNA PLOČA ŽLJEBNJAKA ZAVRŠNA KAPA ŽLJEBNJAKA 235 KROVNA OPREMA U ponudi je i kompletna oprema za Vaš krov koja uključuje specijalne crepove i dodatnu krovnu opremu NEXE KROV PLUS. Nexe krovna oprema uz estetiku omogućuje pravilnu funkciju, trajnost i individualnost Vašeg krova. Ako se odluëite za dodatnu krovnu opremu ostvarujete pravo na produæenu garanciju 30+ godina 11 Oktavijan i Cezar srpski.indd 11 1/26/ 2:27:02 PM

12 PROIZVODI Dilj industrija graappleevinskog materijala d.o.o. Ëlanica Nexe Grupe CREP KONTAKT PRODAJA AD Polet IGK ŽelezniËka 13, Novi BeËej, Srbija Tel: +381 (0) , Fax: +381 (0) CREP PRODAJNI PREDSTAVNICI Tel: +381 (0) OKRUZI: Južno-BaËki, Severno-BaËki, Zapadno-BaËki, Sremski, Severno-Banatski, Zemun, Batajnica, Novi Beograd Tel: +381 (0) OKRUZI: MaËvanski, Kolubarski, Šumadijski, Beograd I, Beograd II Tel: +381 (0) OKRUZI: Nišavski, TopliËki, Pirotski, JablaniËki, PËinjski, Rasinski Tel: +381 (0) OKRUZI: Zlatiborski, MoraviËki, Raški, Crna Gora, Kosovo Tel: +381 (0) OKRUZI: Srednje Banatski, Južno Banatski, Podunavski, BraniËevski, Borski, Pomoravski, ZajeËarski, Beograd I deo (OvËa, BorËa, KrnjaËa) rs Mart komada Oktavijan i Cezar srpski.indd 12 1/26/ 2:27:03 PM
