1 Εγχειρίδιο 3D σχεδιασμού στο SOLID WORKS Παρακάτω παρουσιάζεται ένα λεξικό βασικών όρων και στην συνέχεια ενδεικτικά η σειρά εκτέλεσης των εντολών του ηλεκτρονικού σχεδίου όπως παραδόθηκαν στην αίθουσα. Προτείνεται η έκδοση SW Λεξικό Part = Τρισδιάστατο τεμάχιο Assembly = Συναρμολόγηση / Συναρμολογημένη σύνθετη διάταξη Drawing = Κατασκευαστικό σχέδιο Front Plane Επίπεδο πρόοψης Top Plane = Επίπεδο κάτοψης Section View = Θέαση τομής View Orientation = Προσανατολισμός θέασης Zoom to Area = Μεγέθυνση περιοχής Normal to = Κανονικό προς Sketch Καρτέλα με εντολές & λειτουργίες για τον σχεδιασμό 2Δ σχεδίων Features Καρτέλα με εντολές & λειτουργίες για την εκπόνηση 3Δ μοντέλων Extruded Boss/Base = Εξώθηση βάσης δημιουργία 3Δ μοντέλου με εξώθηση του 2Δ σχεδίου Revolved Boss/Base = Περιστροφή βάσης δημιουργία 3Δ μοντέλου με περιστροφή του 2Δ σχεδίου Extruded Cut = Εξώθηση αποκοπής αποκοπή κομματιού από το 3Δ μοντέλο Revolved Cut = Αποκοπή περιστροφής αποκοπή κομματιού από το 3Δ μοντέλο με περιστροφή Linear Pattern = Γραμμικό πρότυπο ή αξονική διασπορά διεργασίας Circular Pattern = Κυκλικό πρότυπο ή κυκλική διασπορά διεργασίας Smart Dimension = Εισαγωγή διάστασης 3 Point Arc Slot = Καμπύλη σχισμής 3 σημείων 3 Point Arc = Τόξο 3 σημείων Tangent Arc = Εφαπτόμενο τόξο Centerline = Βοηθητική γραμμή (χρήση ως αξονική) Trim Entities = Αποκοπή οντοτήτων Mate = Ταύτιση / παραλληλισμός επιφανειών 1

Λεξικό Part = Τρισδιάστατο τεμάχιο Assembly = Συναρμολόγηση / Συναρμολογημένη σύνθετη διάταξη Drawing = Κατασκευαστικό σχέδιο Front Plane Επίπεδο πρόοψης Top Plane = Επίπεδο κάτοψης Section View =

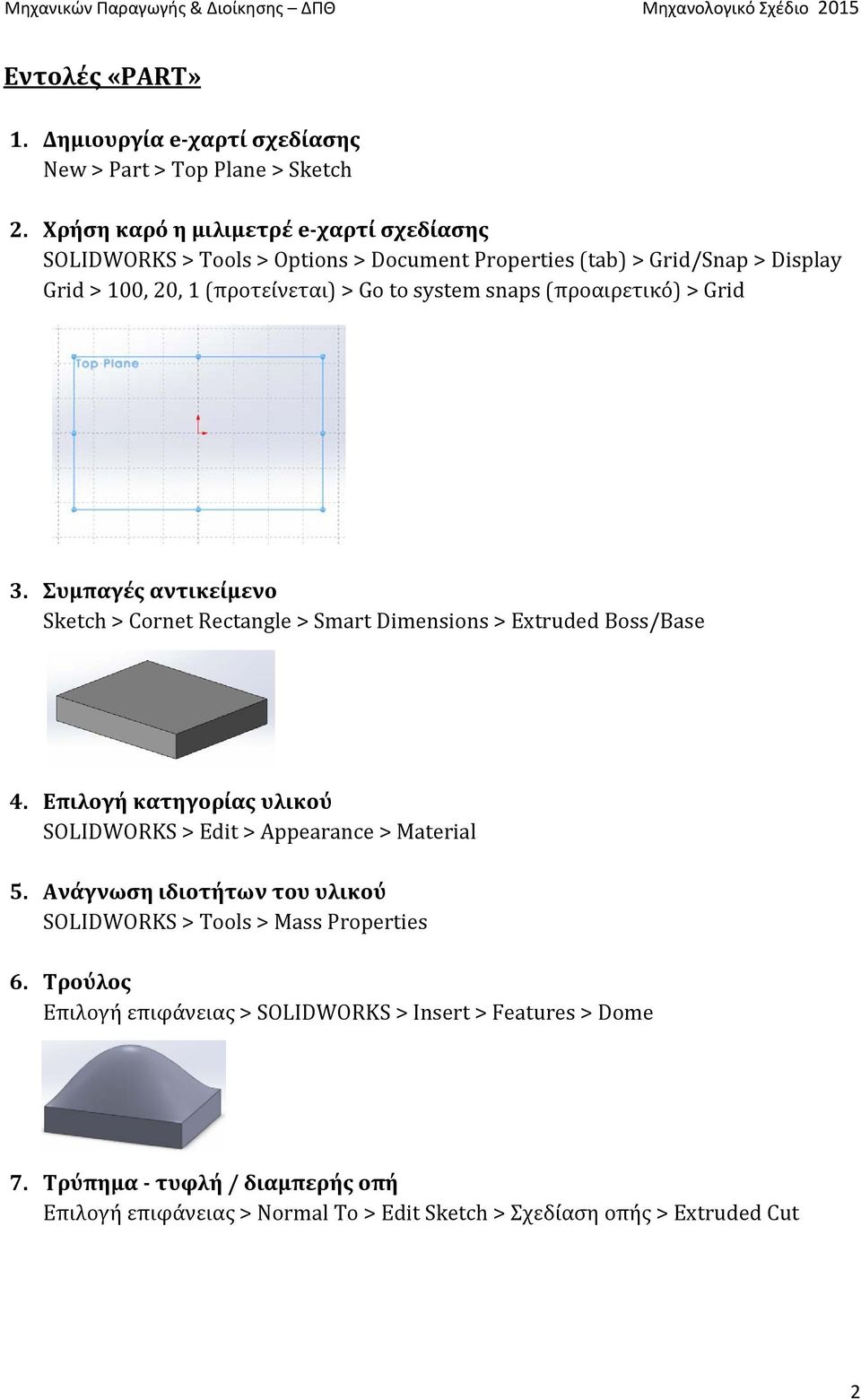

2 Εντολές «PART» 1. Δημιουργία e χαρτί σχεδίασης New > Part > Top Plane > Sketch 2. Χρήση καρό η μιλιμετρέ e χαρτί σχεδίασης SOLIDWORKS > Tools > Options > Document Properties (tab) > Grid/Snap > Display Grid > 100, 20, 1 (προτείνεται) > Go to system snaps (προαιρετικό) > Grid 3. Συμπαγές αντικείμενο Sketch > Cornet Rectangle > Smart Dimensions > Extruded Boss/Base 4. Επιλογή κατηγορίας υλικού SOLIDWORKS > Edit > Appearance > Material 5. Ανάγνωση ιδιοτήτων του υλικού SOLIDWORKS > Tools > Mass Properties 6. Τρούλος Επιλογή επιφάνειας > SOLIDWORKS > Insert > Features > Dome 7. Τρύπημα τυφλή / διαμπερής οπή Επιλογή επιφάνειας > Normal To > Edit Sketch > Σχεδίαση οπής > Extruded Cut 2

snaps (προαιρετικό) > Grid 3. Συμπαγές αντικείμενο Sketch > Cornet Rectangle > Smart Dimensions > Extruded Boss/Base 4.

3 8. Γραμμικό πρότυπο / Αξονική διασπορά κατεργασίας Features > Linear Pattern > Features and Faces > Direction 1 9. Κυκλικό πρότυπο / Κυκλική διασπορά κατεργασίας Features > Circular Pattern > Features and Faces > Parameters > Reverse Direction (επιλογή κεντρικού) > Number of Instances > Equal Distance (προαιρετικό) 10. Τσέπη τυφλή / διαμπερή 1. Ίδιο πάχος: Shell > Parameters 2. Διαφορετικό πάχος: Shell > Parameters > Multi thickness Settings Αν δεν επιλεγεί καμία από τις παραπάνω 2 επιλογές, η αφαίρεση υλικού θα πραγματοποιηθεί εσωτερικά απλά δεν θα φαίνεται λόγω των συμπαγών τοιχωμάτων. Χρησιμοποιήστε το Section View για να την δείτε Σφαίρα Line > 3 Point Arc > Revolved Boss/Base > Axis of Revolution 3

Distance (προαιρετικό) 10. Τσέπη τυφλή / διαμπερή 1. Ίδιο πάχος: Shell > Parameters 2.

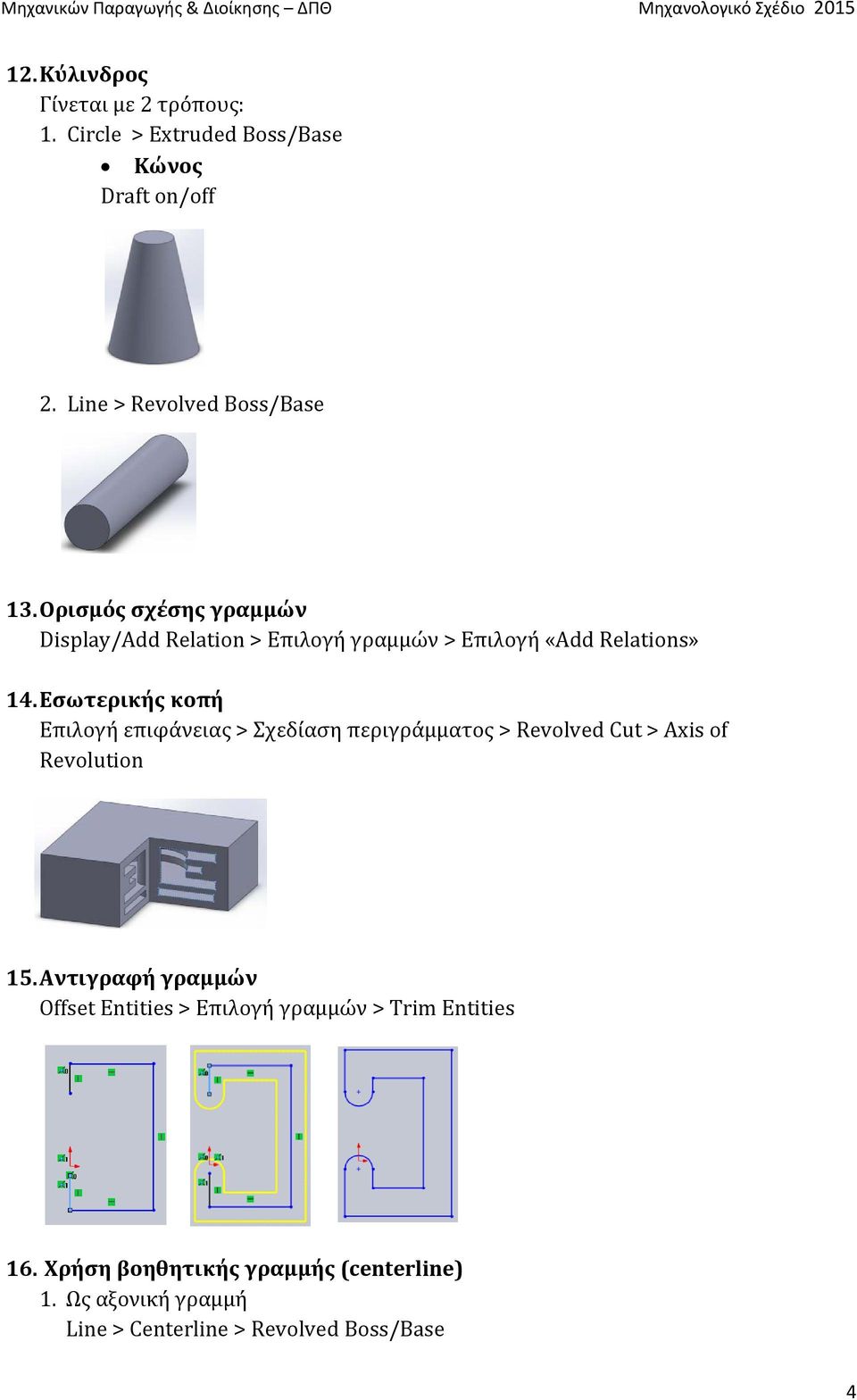

4 12. Κύλινδρος Γίνεται με 2 τρόπους: 1. Circle > Extruded Boss/Base Κώνος Draft on/off 2. Line > Revolved Boss/Base 13. Ορισμός σχέσης γραμμών Display/Add Relation > Επιλογή γραμμών > Επιλογή «Add Relations» 14. Εσωτερικής κοπή Επιλογή επιφάνειας > Σχεδίαση περιγράμματος > Revolved Cut > Axis of Revolution 15. Αντιγραφή γραμμών Offset Entities > Επιλογή γραμμών > Trim Entities 16. Χρήση βοηθητικής γραμμής (centerline) 1. Ως αξονική γραμμή Line > Centerline > Revolved Boss/Base 4

Εσωτερικής κοπή Επιλογή επιφάνειας > Σχεδίαση περιγράμματος > Revolved Cut > Axis of Revolution 15.

5 2. Ως άξονα συμμετρίας Centerline > Mirror entities > Ctrl+επιλογή γραμμών > Mirror about: (centerline) 17. Δημιουργία ειδώλου Με χρήση ως σημείου αναφοράς την/το: 1. Ακμή: Mirror Entities > Ctrl+επιλογή γραμμών > Mirror about: (γραμμή) 2. Βοηθητική Γραμμή: Centerline > Mirror Entities > Ctrl+επιλογή γραμμών > Mirror about: (centerline) 3. Επίπεδο: Plane > Reference(s) > Mirror (plane) Σπάσιμο ακμής / κορυφής Chamfer > 1. Angle (=γωνία βέλους και σημείου) distance (=απόσταση σημείου από την ακμή) > Επιλογή ακμής 2. Distance distance (=απόσταση σημείων από την ακμή) > Επιλογή ακμής 3. Vertex > Επιλογή κορυφής > Equal distance (προαιρετικό) 5

Βοηθητική Γραμμή: Centerline > Mirror Entities > Ctrl+επιλογή γραμμών > Mirror about: (centerline) 3. Επίπεδο: Plane > Reference(s) > Mirror (plane) 1. 2. 3. 18.

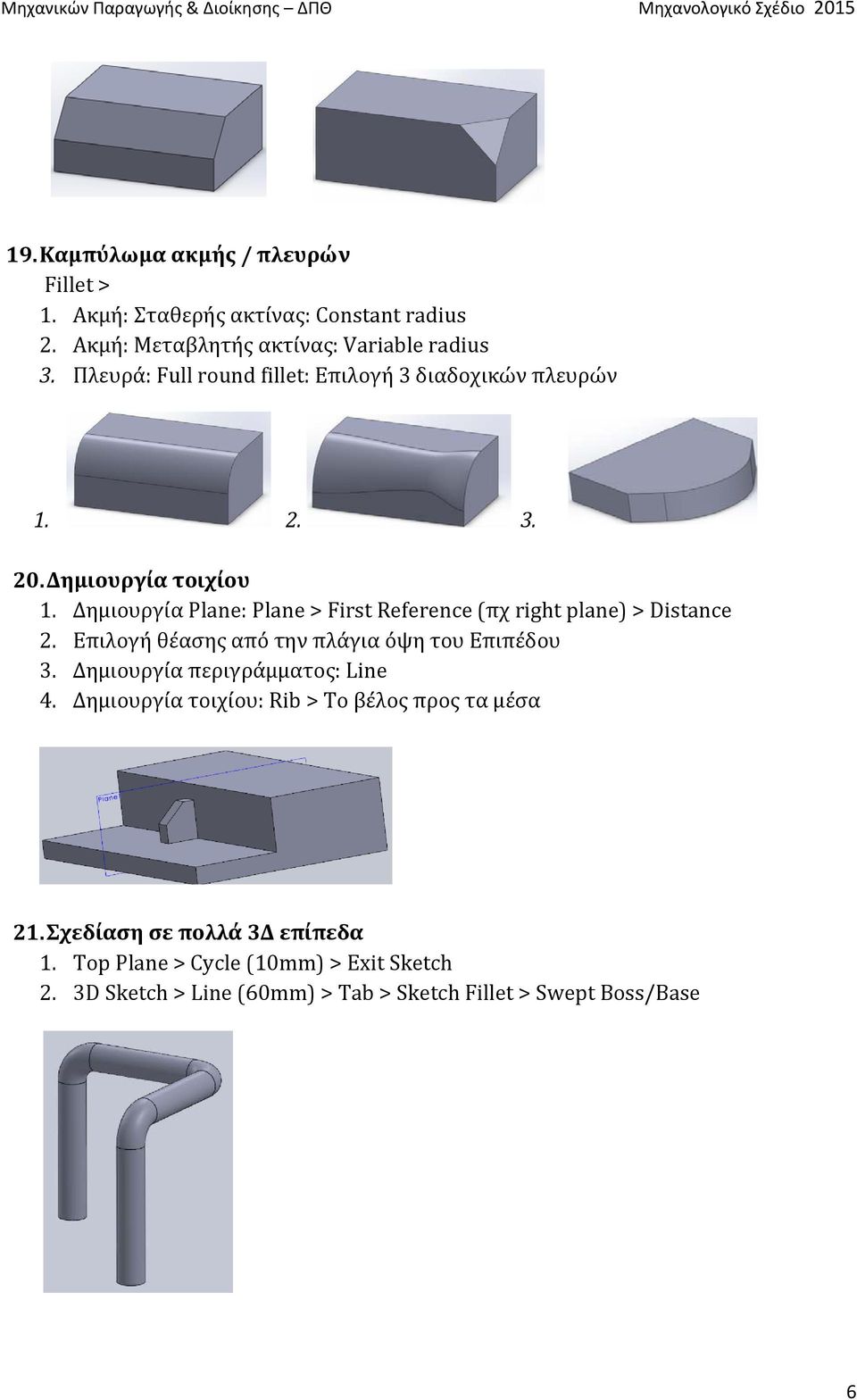

6 19. Καμπύλωμα ακμής / πλευρών Fillet > 1. Ακμή: Σταθερής ακτίνας: Constant radius 2. Ακμή: Μεταβλητής ακτίνας: Variable radius 3. Πλευρά: Full round fillet: Επιλογή 3 διαδοχικών πλευρών Δημιουργία τοιχίου 1. Δημιουργία Plane: Plane > First Reference (πχ right plane) > Distance 2. Επιλογή θέασης από την πλάγια όψη του Επιπέδου 3. Δημιουργία περιγράμματος: Line 4. Δημιουργία τοιχίου: Rib > Το βέλος προς τα μέσα 21. Σχεδίαση σε πολλά 3Δ επίπεδα 1. Top Plane > Cycle (10mm) > Exit Sketch 2. 3D Sketch > Line (60mm) > Tab > Sketch Fillet > Swept Boss/Base 6

Δημιουργία Plane: Plane > First Reference (πχ right plane) > Distance 2. Επιλογή θέασης από την πλάγια όψη του Επιπέδου 3.

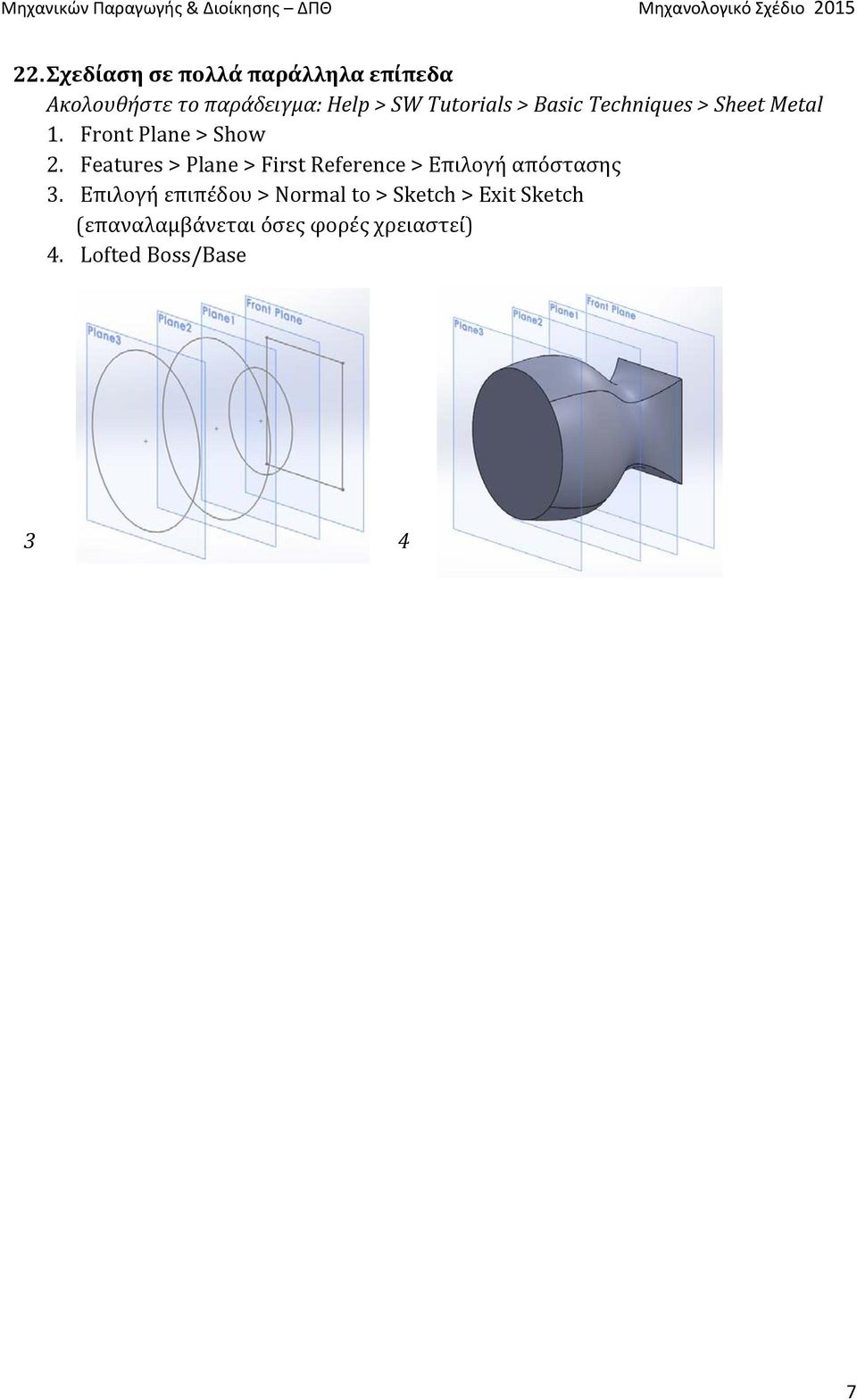

7 22. Σχεδίαση σε πολλά παράλληλα επίπεδα Ακολουθήστε το παράδειγμα: Help > SW Tutorials > Basic Techniques > Sheet Metal 1. Front Plane > Show 2. Features > Plane > First Reference > Επιλογή απόστασης 3. Επιλογή επιπέδου > Normal to > Sketch > Exit Sketch (επαναλαμβάνεται όσες φορές χρειαστεί) 4. Lofted Boss/Base 3 4 7

Features > Plane > First Reference > Επιλογή απόστασης 3.

8 Εντολές «Assembly» 1. Εισαγωγή τεμαχίων New > Assembly > Part/Assembly to Insert > Browse ή Insert Components > Part/Assembly to Insert > Browse 2. Συναρμολόγηση τεμαχίων Mate > Mate selection > Standard Mates 8

9 Εντολές «Drawing» 1. Δημιουργία e φύλλου New > Drawing > Standard Sheet Size 2. Αλλαγή από το προεπιλεγμένο Αμερικάνικο Σύστημα Τοποθέτησης Όψεων ISO A στο Ευρωπαϊκό Σύστημα ISO E Sheet1 > Properties > Type of Projection > First angle 3. Υπόμνημα Sheet1 > Edit Sheet Format > Title > DWG No. > Material > Name > Date 4. Εισαγωγή μοντέλου View Layout > Model View > Orientation > Create multiple views > επιλογή όψεων Στο σχήμα παρουσιάζεται η επιλογή των «κύριων όψεων» ενός σχεδίου δηλ. πρόοψη, κάτοψη και αριστερή πλάγια όψη όπως φαίνεται στο διπλανό σχέδιο. 5. Διαστασιολόγηση μηκών / σφαιρικών μορφών Εισαγωγή διάστασης: Annotation > Smart Dimension Εισαγωγή ορίων: Value > Tolerance/Precision > Bilateral Εισαγωγή ακρίβειας: Value > Tolerance/Precision > π.χ. 0,12 Βοηθητική διάσταση: Value > Dimension Text > Add Parenthesis Επιλογή κατεύθυνσης ενδεικτικού βέλους: Leaders > πχ Εικονίδιο Inside Θέση διάστασης: Leaders > Custom Text Position Επιλογή γραμματοσειράς: Other > Απενεργοποίηση Use document font > Font Αλλαγή μονάδων: Other > Override Units 9

Υπόμνημα Sheet1 > Edit Sheet Format > Title > DWG No. > Material > Name > Date 4.

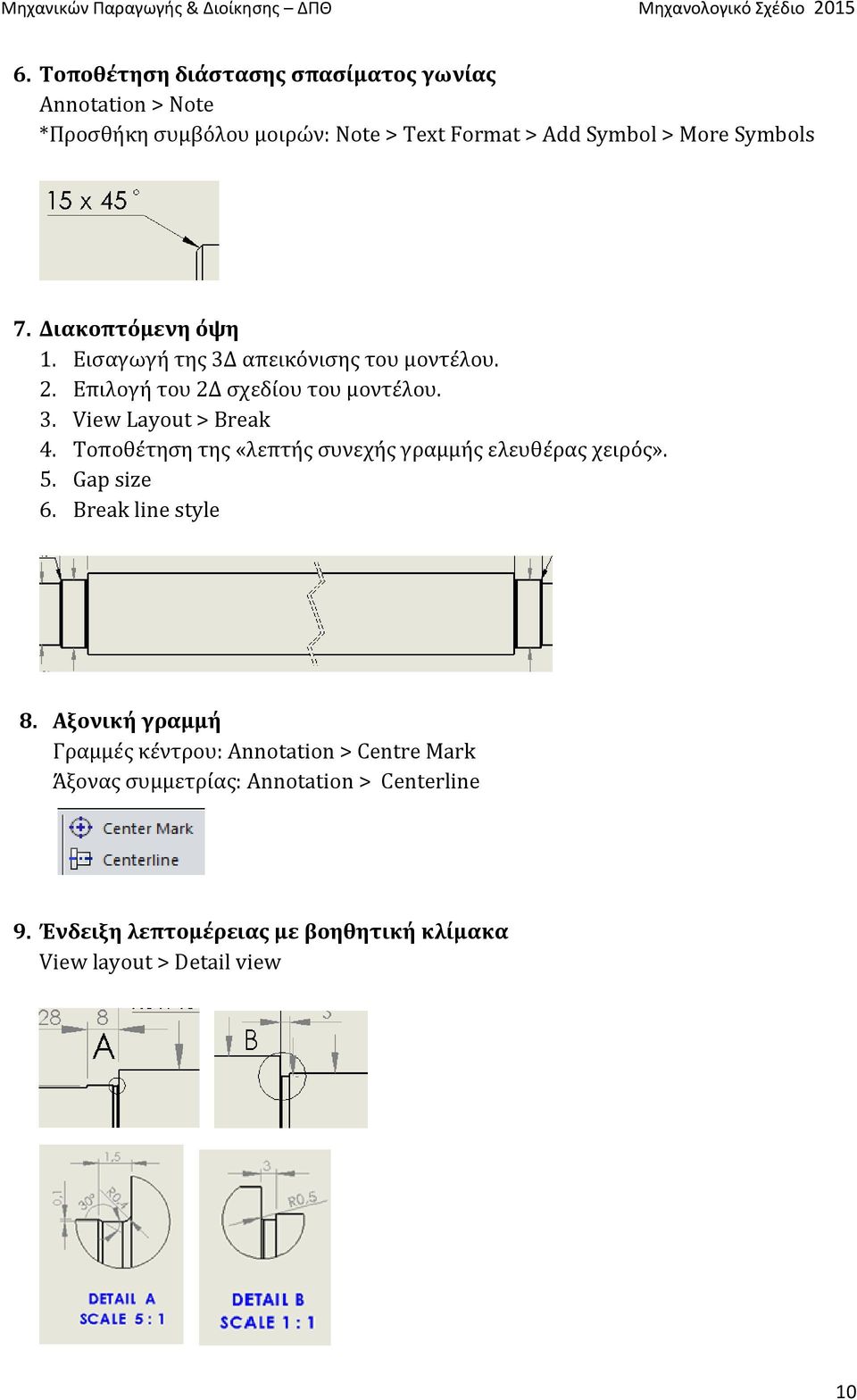

10 6. Τοποθέτηση διάστασης σπασίματος γωνίας Annotation > Note *Προσθήκη συμβόλου μοιρών: Note > Text Format > Add Symbol > More Symbols 7. Διακοπτόμενη όψη 1. Εισαγωγή της 3Δ απεικόνισης του μοντέλου. 2. Επιλογή του 2Δ σχεδίου του μοντέλου. 3. View Layout > Break 4. Τοποθέτηση της «λεπτής συνεχής γραμμής ελευθέρας χειρός». 5. Gap size 6. Break line style 8. Αξονική γραμμή Γραμμές κέντρου: Annotation > Centre Mark Άξονας συμμετρίας: Annotation > Centerline 9. Ένδειξη λεπτομέρειας με βοηθητική κλίμακα View layout > Detail view 10

Τοποθέτηση της «λεπτής συνεχής γραμμής ελευθέρας χειρός». 5. Gap size 6. Break line style 8.

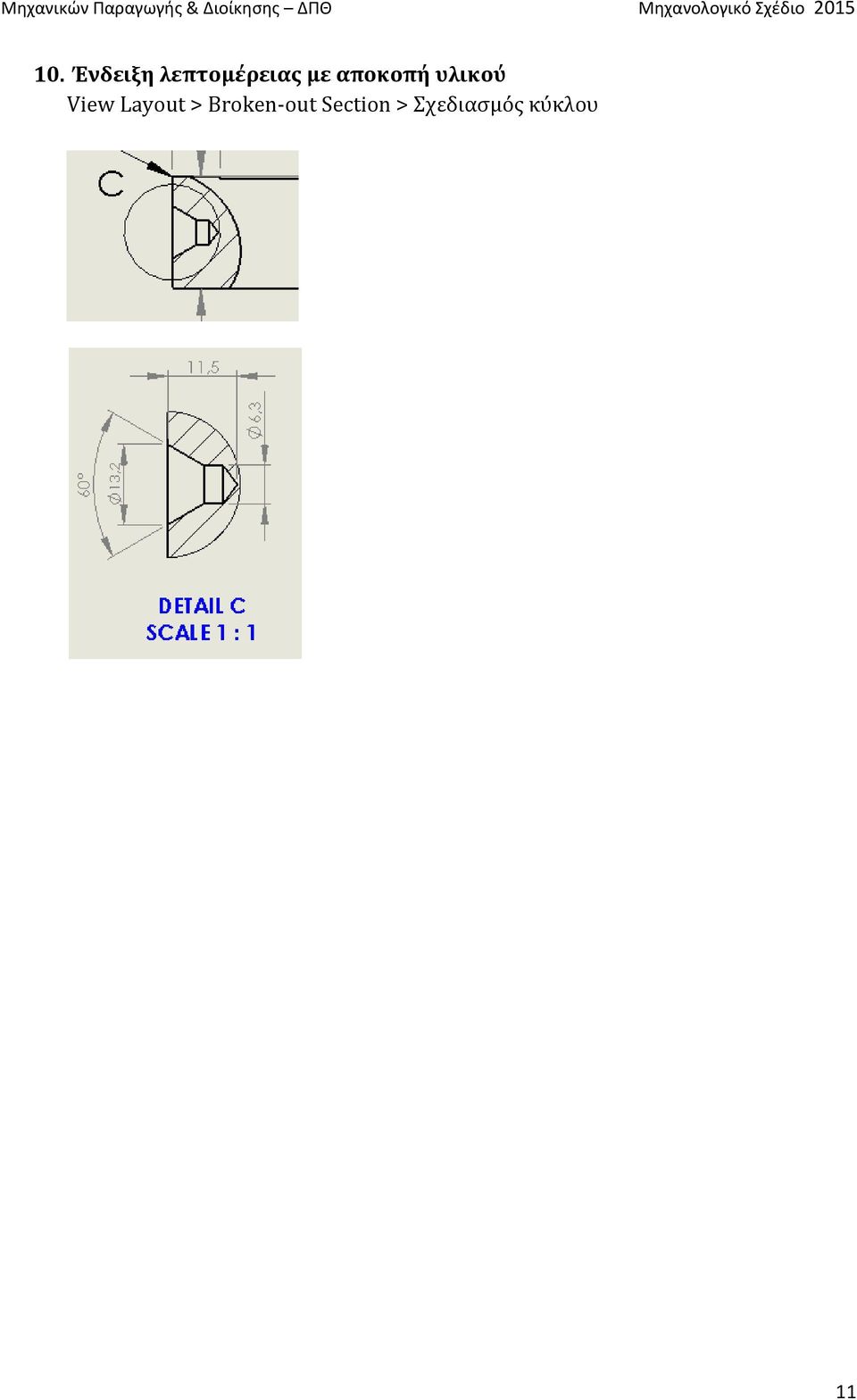

11 10. Ένδειξη λεπτομέρειας με αποκοπή υλικού View Layout > Broken out Section > Σχεδιασμός κύκλου 11
