1 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΚΑΙ ΜΗΧΑΝΙΚΩΝ ΥΠΟΛΟΓΙΣΤΩΝ ΤΟΜΕΑΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ Διπλωματική Εργασία Διαδικτυακή εφαρμογή τεχνικής ανάλυσης πελατών ενός προμηθευτή ηλεκτρικής ενέργειας Γοργορής Στυλιανός ΑΕΜ 5710 Επιβλέπων καθηγητής: κ. Μπίσκας Παντελής, Λέκτορας, Τομέας Ηλεκτρικής Ενέργειας, Τμήμα Ηλεκτρολόγων Μηχανικών και Μηχανικών Υπολογιστών, Πολυτεχνική Σχολή, Αριστοτέλειο Πανεπιστήμιο Θεσσαλονίκης ΘΕΣΣΑΛΟΝΙΚΗ ΙΟΥΛΙΟΣ 2010

2 ΠΕΡΙΕΧΟΜΕΝΑ 1. ΕΙΣΑΓΩΓΗ Κώδικας προμήθειας ηλεκτρικής ενέργειας σε πελάτες Κώδικας Διαχείρισης του Συστήματος & Συναλλαγών Ηλεκτρικής Ενέργειας ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΒΑΣΗΣ ΔΕΔΟΜΕΝΩΝ ΑΡΧΕΙΑ ΕΙΣΟΔΟΥ ΑΡΧΕΙΑ ΕΞΟΔΟΥ USER INTERFACE ADMINITRATOR INTERFACE ΣΥΝΟΨΗ ΣΥΜΠΕΡΑΣΜΑΤΑ ΒΙΒΛΙΟΓΡΑΦΙΑ ΠΗΓΕΣ ΠΙΝΑΚΕΣ ΣΧΗΜΑΤΑ ΠΑΡΑΡΤΗΜΑ ΣΥΝΤΟΜΟΓΡΑΦΙΩΝ

3 1. ΕΙΣΑΓΩΓΗ Από το 2001 έπαψε να ισχύει το μονοπώλιο στην αγορά της ηλεκτρικής ενέργειας, γεγονός που σηματοδότησε μεγάλες αλλαγές στον τομέα αυτό. Η απελευθέρωση της λιανικής αγοράς της ηλεκτρικής ενέργειας αύξησε την ανάγκη για ανταγωνιστικότητα τόσο μεταξύ των παραγωγών όσο και μεταξύ των προμηθευτών ενέργειας. Παρόλα αυτά, η ευαισθητοποίηση του κοινού για το θέμα αυτό παραμένει χαμηλή. Στόχος της παρούσας εργασίας είναι η δημιουργία μιας ιστοσελίδας, μέσω της οποίας ο χρήστης θα μπορεί να εισάγει τα τιμολόγια των παροχών που έχει και παράλληλα με την ταυτόχρονη αποθήκευσή τους και μέσω της εκτέλεσης ενός προγράμματος - να εμφανίζονται τα πραγματικά κόστη του προμηθευτή ηλεκτρικής ενέργειας. Η υλοποίηση της εφαρμογής έγινε σε περιβάλλον PHP, η αποθήκευση των δεδομένων σε βάση δεδομένων MYSQL και η παρουσίαση στον χρήστη με HTML Κώδικας προμήθειας ηλεκτρικής ενέργειας σε πελάτες Κάθε προμηθευτής υποχρεούται δια του νόμου σε διάφορες ενέργειες, όπως περιγράφονται παρακάτω: - Όσον αφορά την προμήθεια ενέργειας, υποχρεούται σε σύναψη των συμβάσεων που προβλέπονται στους Κώδικες Διαχείρισης Δικτύων, τόσο με το Διαχειριστή του Συστήματος όσο και με το Διαχειριστή του οικείου Δικτύου. Επίσης, οφείλει να καταρτίζει, να δημοσιοποιεί και να εφαρμόζει τον «Κώδικα Δεοντολογίας Επικοινωνίας με Πελάτη», έγγραφο το οποίο έχει ως κύριο στόχο την προστασία των καταναλωτών από μη διαφανείς, επιθετικές ή παραπλανητικές πρακτικές επικοινωνίας και προώθηση προσφορών. - Όσον αφορά την διαφάνεια, ο Προμηθευτής υποχρεούται να δημοσιοποιεί γενικά στατιστικά στοιχεία που συγκεντρώνει σχετικά με τους πελάτες και τις εγκαταστάσεις του, όσο αυτά δεν παραβιάζουν βέβαια το οριζόμενο από την νομοθεσία απόρρητο. Υποχρεούται όμως στην παράδοση του συνόλου των στοιχείων στην Ρυθμιστική Αρχή Ενέργειας (ΡΑΕ), στην ιστοσελίδα της οποίας δημοσιοποιούνται συγκεντρωτικοί πίνακες με τα δημοσιοποιημένα Τιμολόγια Προμήθειας κάθε Προμηθευτή. Προς πληρέστερη ενημέρωση και διευκόλυνση των καταναλωτών, τον 3

4 ίδιο ιστοχώρο μπορούν να δημοσιοποιηθούν τόσο παραδείγματα όσο και εργαλεία για τον συγκριτικό υπολογισμό της δαπάνης με βάση δεδομένα στοιχεία. - Ο Προμηθευτής υποχρεούται να δημοσιοποιεί κατ ελάχιστον τα παρακάτω στοιχεία, τα οποία οφείλει να κρατά ενήμερα καθ όλη την διάρκεια της δραστηριοποίησής του: Αριθμό Μητρώου Συμμετεχόντων Πλήρη στοιχεία επικοινωνίας (ταχυδρομική δ/νση, τηλέφωνα, fax, ) για γενικές πληροφορίες, για θέματα εξυπηρέτησης πελατών και για υποβολή παραπόνων. Γεωγραφική κάλυψη, σημεία εξυπηρέτησης πελατών, σημεία και τρόποι πληρωμής λογαριασμών. Επαρκείς πληροφορίες οικονομικών μεγεθών και οικονομικές καταστάσεις. Πληροφορίες εταιρικής ταυτότητας καθώς και των κατηγοριών των προϊόντων που μπορεί να προσφερθούν συνδυαστικά. - Όσον αφορά τα τιμολόγια, πρέπει να εκδίδονται για όσες από τις Βασικές Κατηγορίες Πελατών, τα οποία και δημοσιοποιούνται στην Ρυθμιστική Αρχή Ενέργειας εντός 5 ημερών από την εφαρμογή τους, και να παρουσιάζονται με τρόπο πλήρη, αναλυτικό, σαφή και εύκολα κατανοητό. Για τον λόγο αυτό πρέπει να αναγράφονται οι διακριτές μοναδιαίες χρεώσεις και τα στοιχεία, βάσει των οποίων υπολογίζεται το ύψος των χρεώσεων για κάθε παρεχόμενη υπηρεσία. Τα ελάχιστα στοιχεία που πρέπει να περιλαμβάνει ένα τιμολόγιο είναι τα εξής: Προσδιορισμό της Βασικής ή της Ειδικής Κατηγορίας Πελατών στους οποίους διατίθεται. Προσδιορισμό των κριτηρίων και των προϋποθέσεων κατάταξης Πελατών στην Ειδική Κατηγορία Πελατών στην οποία αφορά το τιμολόγιο. Διαχωρισμό των χρεώσεων που επιβάλλονται σε ομάδα Χρεώσεων Προμήθειας και σε ομάδα Ρυθμιζόμενων Χρεώσεων. Για κάθε επιμέρους χρέωση, διακριτή αναγραφή της υπηρεσίας ή του τέλους στο οποίο αφορά η χρέωση, των μεγεθών που τιμολογούνται, των αντίστοιχων μοναδιαίων τιμών χρέωσης, την περίοδο χρέωσης και των παραμέτρων υπολογισμού της χρέωσης. Αναφορά της περιοδικότητας έκδοσης Λογαριασμών Κατανάλωσης, ήτοι έναντι ή εκκαθαριστικών, καθώς και του τρόπου προσδιορισμού των χρεώσεων των λογαριασμών που εκδίδονται βάσει εκτιμώμενης κατανάλωσης. 4

5 Το ποσό ή τη μεθοδολογία υπολογισμού της απαιτούμενης χρηματικής εγγύησης. - Όσον αφορά το Έντυπο Ηλεκτρικής Ενέργειας, ο Προμηθευτής οφείλει να το συντάξει προς ενημέρωση των Πελατών σχετικά με τις παρεχόμενες υπηρεσίες προμήθειας ηλεκτρικής ενέργειας, τις υπηρεσίες που παρέχονται από τρίτους για την παροχή ηλεκτρικής ενέργειας και τις σχετικές διαδικασίες. Το έντυπο αυτό θα πρέπει να περιέχει: Περιγραφή των υπηρεσιών προμήθειας ηλεκτρικής ενέργειας που παρέχει ο Προμηθευτής. Αναφορά των υπηρεσιών ηλεκτρικής ενέργειας που παρέχονται από το Διαχειριστή του Συστήματος και το Διαχειριστή του οικείου Δικτύου, καθώς και των αρμοδιοτήτων των φορέων αυτών και των ευθυνών τους. Περιγραφή διαδικασιών και προϋποθέσεων σύναψης Σύμβασης Προμήθειας και έναρξης προμήθειας ηλεκτρικής ενέργειας. Τη διάρκεια της Σύμβασης Προμήθειας, τις δυνατότητες και τις διαδικασίες ανανέωσης και διακοπής και τα δικαιώματα καταγγελίας της Σύμβασης, συμπεριλαμβανομένων των προθεσμιών λύσης της Σύμβασης. Τους τρόπους ενημέρωσης του Πελάτη σχετικά με τροποποίηση των όρων της σύμβασης και ιδίως των Τιμολογίων Προμήθειας. Τη διαδικασία αλλαγής Προμηθευτή. Τη διαδικασία υποβολής παραπόνων και αιτημάτων και τη διαδικασία επίλυσης διαφορών μεταξύ του Προμηθευτή και Πελάτη, συμπεριλαμβανομένης και της διαδικασίας εξωδικαστικής επίλυσης διαφορών από τους αρμόδιους φορείς. Τον Κώδικα Δεοντολογίας Επικοινωνίας με Πελάτη. Περιγραφή διαδικασιών και προϋποθέσεων ένταξης στους Ευάλωτους Πελάτες και σε Ειδικές Κατηγορίες Πελατών. - Όσον αφορά τα απολογιστικά στοιχεία δραστηριότητας, κάθε Προμηθευτής υποχρεούται να καταρτίζει και να δημοσιοποιεί ετήσια έκθεση με στατιστικά στοιχεία δραστηριότητας. Επίσης, οφείλει να ενημερώσει τους πελάτες τους για τη συμβολή κάθε ενεργειακής πηγής στο συνολικό μίγμα καυσίμου κατά το προηγούμενο έτος. Επίσης οφείλει στο τέλος κάθε τριμήνου να ενημερώνει την Ρυθμιστική Αρχή Ενέργειας αναλυτικά για τα ακόλουθα: Συνολικός αριθμός πελατών ανά κατηγορία. Αριθμός νέων πελατών ανά κατηγορία 5

6 Αριθμός πελατών που ανανεώνουν τη σύμβασή τους ανά κατηγορία. Συνολικές πωλήσεις σε πελάτες ανά κατηγορία. Πωλήσεις σε νέους πελάτες ανά κατηγορία Πωλήσεις σε πελάτες που ανανεώνουν την σύμβασή τους ανά κατηγορία 1.2. Κώδικας Διαχείρισης του Συστήματος & Συναλλαγών Ηλεκτρικής Ενέργειας Στο Σύστημα Συναλλαγών Ηλεκτρικής Ενέργειας μπορούν να συμμετέχουν τρεις κατηγορίες συμμετεχόντων: α) οι παραγωγοί, β) οι προμηθευτές και γ) οι αυτοπρομηθευόμενοι πελάτες. Είναι απαραίτητη η εγγραφή στο Μητρώο Συμμετεχόντων, μέσω της οποίας συνάπτεται και η Σύμβαση Συναλλαγών Ηλεκτρικής Ενέργειας με τον Διαχειριστή του Συστήματος, η οποία έχει ως σκοπό την ρύθμιση των συναλλαγών που πραγματοποιούνται στα πλαίσια του Συστήματος Συναλλαγών Ηλεκτρικής Ενέργειας. Η εγγραφή στο Μητρώο Συμμετεχόντων γίνεται μετά από αίτηση στον Διαχειριστή του Συστήματος, συνοδευόμενη από διάφορα δικαιολογητικά. Η αίτηση οφείλει να γίνει δεκτή εντός πέντε εργάσιμων ημερών από την υποβολή της, εάν αυτή κριθεί πλήρης, ενώ στην περίπτωση απόρριψής της απαιτείται ειδική αιτιολόγηση. Η Σύμβαση που συνάπτεται μεταξύ των δυο μερών μπορεί να λήξει σε περίπτωση καταγγελίας ενός εκ των δυο μερών, καθώς επίσης και στις περιπτώσεις παύσης των πληρωμών, θέσης σε αναγκαστική διαχείριση, κήρυξης σε πτώχευση ή άλλο ανάλογο καθεστώς. Η καταγγελία είναι έγγραφη, ενώ δικαίωμα για να προβεί στην πράξη αυτή έχει ο Συμμετέχοντας μόνο εφόσον έχει εξοφλήσει το σύνολο των χρεώσεων και πληρωμών που του αναλογούν. Ο Διαχειριστής του Συστήματος δικαιούται να προβεί σε καταγγελία της Σύμβασης σε κάθε περίπτωση, κατά την οποία παύουν να συντρέχουν οι προϋποθέσεις για τη νόμιμη άσκηση δραστηριότητας ηλεκτρικής ενέργειας ή για την απόλαυση του δικαιώματος επιλογής προμηθευτή. Ο Διαχειριστής του Συστήματος υποχρεούται να συντάσσει καθημερινά τον Ημερήσιο Ενεργειακό Προγραμματισμό (ΗΕΠ). Στόχος του προγραμματισμού αυτού είναι η ελαχιστοποίηση της συνολικής δαπάνης για την εξυπηρέτηση του φορτίου ηλεκτρικής ενέργειας σε κάθε Ημέρα Κατανομής υπό όρους καλής και ασφαλούς λειτουργίας του Συστήματος και διασφάλισης επαρκών εφεδρειών, μέσω της αντιπαραβολής του συνολικά αιτούμενου φορτίου ηλεκτρικής ενέργειας, το οποίο 6

7 προκύπτει από τις δηλώσεις Φορτίου, με τις οικονομικές Προσφορές Έγχυσης ηλεκτρικής ενέργειας στο Σύστημα, και μέσω του Προγράμματος ΗΕΠ. Κάθε Ημερήσιος Ενεργειακός Προγραμματισμός οφείλει να υποβληθεί μέχρι τις της προηγούμενης ημέρας. Κάθε Προμηθευτής, ο οποίος ορίζεται ως «Εκπρόσωπος Φορτίου», οφείλει να συμμετέχει στον ΗΕΠ, υποβάλλοντας την δήλωση φορτίου. Κατά την δήλωση του ΗΕΠ, ο κάθε προμηθευτής δηλώνει ανά Κατηγορία Μετρητών για κάθε Περίοδο Κατανομής (η οποία ορίζεται μια ώρα της Ημέρας Κατανομής) την ποσότητα ηλεκτρικής ενέργειας, που προβλέπει - κατά την κρίση του - ότι πρόκειται να απορροφηθεί από το σύνολο των Μετρητών της Κατηγορίας Μετρητών τους οποίους εκπροσωπεί ολικά ή μερικά κατά την υπόψη Ημέρα Κατανομής σύμφωνα με τον Πίνακα Αντιστοίχισης Μετρητών και Εκπροσώπων Φορτίου. Κάθε Εκπρόσωπος Φορτίου μπορεί να επιλέξει να πραγματοποιήσει εξαγωγές ή να λειτουργήσουν Αντλητικές Μονάδες σε κατάσταση άντλησης ή να εξυπηρετήσουν τα Βοηθητικά και τα Γενικά Βοηθητικά της Μονάδας τους όταν αυτά δεν καλύπτονται από την παραγωγή της Μονάδας οφείλουν για την Ημέρα αυτή, αρκεί να το δηλώσουν. Η Δήλωση Φορτίου για απορρόφηση Πελάτη περιλαμβάνει την ποσότητα της ηλεκτρικής ενέργειας σε MWh για κάθε Περίοδο Κατανομής της Ημέρας Κατανομής και για κάθε Κατηγορία Μετρητών. Ως ποσότητα ενέργειας ορίζεται η ενέργεια που απορροφάται στους Μετρητές ανά Κατηγορία Μετρητών και ορίζεται με ακρίβεια μίας MWh. Η Δήλωση Φορτίου μπορεί επίσης να λαμβάνει τη μορφή κλιμακωτής συνάρτησης τιμής και ποσότητας ηλεκτρικής ενέργειας, κάθε βαθμίδα της οποίας αποτελείται από ένα ζεύγος τιμής (Ευρώ / MWh) και ποσότητας ενέργειας (MWh). Η τιμή ενέργειας ορίζεται σε Ευρώ με ακρίβεια μέχρι και τριών δεκαδικών ψηφίων. Απαραίτητη κρίνεται και η βεβαίωση κάλυψης των χρηματικών υποχρεώσεων του κάθε Εκπροσώπου Φορτίου, η οποία γίνεται μέσω μιας βεβαίωσης ότι υπάρχουν κατατεθειμένα αρκετά χρήματα στον λογαριασμό του Εκπροσώπου για την κάλυψη των χρηματικών του υποχρεώσεων, οι οποίες προκύπτουν από την Δήλωση Φορτίου. Το ποσό υπολογίζεται μέσω του πολλαπλασιασμού της συνολικής ποσότητας ενέργειας σε MWh, όπως αυτή δηλώνεται στη Δήλωση Φορτίου, με τον Συντελεστή Προσδιορισμού Κάλυψης σε Ευρώ/MWh. Όπως προαναφέρθηκε, υπάρχει χρονική προθεσμία για την κατάθεση του ΗΕΠ. Η αρχική δήλωση επιτρέπεται να αντικατασταθεί έως πέντε φορές, ενώ η κατάθεσή της μπορεί να γίνει το αργότερο δυο ώρες και τριάντα λεπτά πριν την λήξη της προθεσμίας. 7

8 Οι Δηλώσεις είναι δεσμευτικές για τους Εκπροσώπους Φορτίου μέχρι και την κοινοποίηση του Προγράμματος ΗΕΠ. Αποδεκτές από τον Διαχειριστή του Συστήματος γίνονται οι Δηλώσεις που υποβάλλονται νομίμως μέχρι και τριάντα λεπτά πριν την λήξη της προθεσμίας. Μη αποδοχή της Δήλωσης συνοδεύεται υποχρεωτικά από αιτιολόγηση. Μη νόμιμη υποβολή δηλώσεων καθώς και περιπτώσεις μεγάλων αποκλίσεων επιφέρουν κυρώσεις που ορίζονται λεπτομερώς, αλλά υπερβαίνουν τον σκοπό της παρούσας μελέτης. 8

9 2. ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΒΑΣΗΣ ΔΕΔΟΜΕΝΩΝ Για την εκπροσώπηση ενός πελάτη από έναν Προμηθευτή ηλεκτρικής ενέργειας, απαιτείται τεχνική ανάλυση του πελάτη, προκειμένου να διαπιστωθεί η δυνατότητα παροχής εκπτωτικού τιμολογίου στον πελάτη, έναντι του τρέχοντος τιμολογίου του. Η καινοτομία της εφαρμογής που εισάγεται στα πλαίσια της παρούσας διπλωματικής είναι ότι δίνεται η δυνατότητα στους πελάτες (καταναλωτές ηλεκτρικής ενέργειας) να εκτελέσουν μόνοι τους την τεχνική ανάλυση της παροχής τους, και να διαπιστώσουν εφόσον με την εκπροσώπηση ενός νέου παρόχου ηλεκτρικής ενέργειας θα έχουν κέρδος ή ζημία και κατά πόσο. Για την πραγματοποίηση της τεχνικής ανάλυσης απαιτείται να δημιουργηθεί μια βάση δεδομένων, στην οποία θα καταχωρούνται τα στοιχεία που εισάγει ο χρήστης. Για την υλοποίησης της εφαρμογής χρησιμοποιούνται οι εξής πίνακες: 1) Profilkatanalwth 2) Suppliercosts 3) ΤariffsPPC 4) Τariffssupplier 5) User Ο πίνακας Profilkatanalwth αποτελείται από τα προεπιλεγμένα προφίλ κατανάλωσης Μέσης Τάσης και έχει την ακόλουθη δομή (Πίνακας 1). Πίνακας 1. Δομή του πίνακα Profilkatanalwth Όνομα πεδίου Τύπος δεδομένων Περιγραφή Id Name Katanalwsh Αριθμός Κείμενο Κείμενο Αύξων αριθμός προεπιλεγμένου προφίλ κατανάλωσης Όνομα προεπιλεγμένου προφίλ κατανάλωσης Στοιχεία προεπιλεγμένου προφίλ κατανάλωσης 9

10 Οι πίνακες Suppliercosts, ΤariffsPPC και Τariffssupplier έχουν μόνο από ένα πεδίο ο καθένας, με πραγματικούς αριθμούς, ακρίβειας τριών δεκαδικών ψηφίων. Η ολοκληρωμένη δομή τους περιγράφεται αναλυτικότερα σε μεταγενέστερο τμήμα της εργασίας, στο Κεφάλαιο administrator interface. Ο πίνακας User αποτελείται από τα στοιχεία που εισάγει ο χρήστης. Η δομή του παρατίθεται παρακάτω (Πίνακας 2). Πίνακας 2. Δομή του πίνακα User Όνομα πεδίου Τύπος δεδομένων Περιγραφή Id Αριθμός Αύξων αριθμός χρήστη username Κείμενο Username χρήστη password Κείμενο Κωδικός χρήστη Κείμενο χρήστη secretanswer Κείμενο Μυστική απάντηση για ανάκτηση κωδικών μέσω account_type Αριθμός 0 για χρήστη, 1 για admin xt_paroxesnum Αριθμός Αριθμός παροχών Χαμηλής Τάσης (ΧΤ) mt_paroxesnum Αριθμός Αριθμός παροχών Μέσης Τάσης (ΜΤ) xt_paroxesinfo Κείμενο Στοιχεία παροχών Χαμηλής Τάσης mt_paroxesinfo Κείμενο Στοιχεία παροχών Μέσης Τάσης xt_timologia Κείμενο Τα στοιχεία των τιμολογίων Χαμηλής Τάσης mt_timologia Κείμενο Τα στοιχεία των τιμολογίων Μέσης Τάσης xt_result Κείμενο Αποτελέσματα Χαμηλής Τάσης χρήστη mt_result Κείμενο Αποτελέσματα Μέσης Τάσης χρήστη Date Αριθμός Ημερομηνία εκτέλεσης της Εφαρμογής (*) xt_result_admin Κείμενο Αποτελέσματα Χαμηλής Τάσης Αdmin mt_result_admin Κείμενο Αποτελέσματα Μέσης Τάσης Αdmin (*): Η ημερομηνία εκτέλεσης της εφαρμογής είναι εκφρασμένη σε δευτερόλεπτα από 01/01/

11 Τα πεδία Katanalwsh του πίνακα Profilkatanalwth, όπως και τα μοναδικά πεδία των πινάκων Suppliercosts, TariffsPPC και Tariffssupplier και τα πεδία xt_paroxosinfo, mt_paroxosinfo, xt_timologia, mt_timologia, xt_result, xt_result_admin, mt_result_admin του πίνακα User είναι ένα πεδίο κειμένου με τις τιμές να χωρίζονται μεταξύ τους από τον χαρακτήρα «^». Θέλοντας να δώσουμε ένα παράδειγμα, η τιμή του πεδίου Katanalwsh που αντιστοιχεί στην εγγραφή Name = Super Market του πίνακα Profilkatanalwth έχει την τιμή: 50^50^50^50^50^50^50^50^50^100^100^100^100^100^100^100^100^100^100^100^ 100^50^50^50^50^50^50^50^50^50^50^50^50^100^100^100^100^100^100^100^100 ^100^100^100^50^50^50^50^50^50^50^50^50^50^50^50^50^50^50^50^50^50^50^5 0^50^50^50^50^50^50^50^50. Η προσπέλαση των τιμών στην php γίνεται μέσω της συνάρτησης queryget_db η οποία έχει την ακόλουθη μορφή: function queryget_db($query,&$result,&$num_records) { $res = mysql_query($query); if (!$res) { print "MYSQL: error in query's execution: ".mysql_error()."\nquery: ".$query; exit(1); } $num_records = mysql_num_rows($res); // to return the records num // sort the result into records & fields for($y=0;$y<mysql_num_rows($res);$y++) { $result_row = mysql_fetch_row($res); // point to record for($x=0;$x<mysql_num_fields($res);$x++) $result[$y][$x] = $result_row[$x]; } return true; 11

12 Συνεπώς, πληκτρολογώντας τις δυο παρακάτω εντολές queryget_db ( SELECT katanalwsh FROM profilkatanalwth WHERE name= Super Market ;,$a,&num); $α = explode( ^,$α); η μεταβλητή «α» είναι πλέον ένας πίνακας με κάθε πεδίο να αντιστοιχεί στα ποσοστά του προεπιλεγμένου προφίλ κατανάλωσης του super market. Ο πίνακας «α» είναι: 12

13 Α/Α Τιμή Α/Α Τιμή Α/Α Τιμή

14 3. ΑΡΧΕΙΑ ΕΙΣΟΔΟΥ Τα αρχεία εισόδου που χρησιμοποιούνται από το πρόγραμμα τεχνικής ανάλυσης πελατών και υπολογισμού των χρεώσεων των Προμηθευτών είναι οκτώ και έχουν την κατάληξη.inp, ως εξής: 1) Consumption_MT.inp 2) Consumption_XT. inp 3) Profile_MT.inp 4) Profile_XT.inp 5) Supplier_costs.inp 6) Tariffs_PPC.inp 7) Tariffs_Supplier.inp 8) Tariffs_steps.inp Τα δεδομένα που περιέχονται στα παραπάνω αρχεία είναι χωρισμένα με κόμματα (αρχεία Comma Separated Values ή CSV). Ακολουθεί παράθεση αυτών και σύντομη επεξήγηση της δομής τους. Consumption_MT.inp Το αρχείο αυτό εμπεριέχει τα στοιχεία των παροχών Μέσης Τάσης. Ακολουθεί συγκεκριμένη δομή όπου κάθε στοιχείο του είναι διαχωρισμένο από τα άλλα με κόμματα. Στον Πίνακα 3 παρουσιάζεται η δομή κάθε εγγραφής του αρχείου Consumption_MT.inp. 14

15 Πίνακας 3. Δομή εγγραφών αρχείου Consumption_MT.inp A/A Περιγραφή 1 Αύξων αριθμός εγγραφής 2 Αριθμός παροχής Μέσης Τάσης. Είναι το 8-ψήφιο νούμερο της παροχής που φαίνεται πάνω στο τιμολόγιο του Προμηθευτή ηλεκτρικής ενέργειας. 3 Είδος τιμολογίου ΔΕΗ παροχής Μέσης Τάσης 4 Συμφωνημένη ισχύς παροχής Μέσης Τάσης 5 Μήνες που καταναλώνει η παροχή Μέσης Τάσης. Το στοιχείο αυτό είναι απαραίτητο για σωστούς υπολογισμούς σε περιπτώσεις που η παροχή καταναλώνει σε εποχιακή βάση, π.χ. ένα εξοχικό σπίτι ή ένα κατάστημα σε καλοκαιρινό προορισμό. 6 Ημέρες κατανάλωσης πρώτου τιμολογίου της παροχής Μέσης Τάσης 7 Kαταγραφείσα Μέγιστη Ζήτηση (ΚMZ) σε Kilowatt (KW) του τιμολογίου της παροχής Μέσης Τάσης 8 Ζήτηση αιχμής σε KW του τιμολογίου της παροχής Μέσης Τάσης 9 Ζήτηση νυκτός σε KW του τιμολογίου της παροχής Μέσης Τάσης 10 Χρεωστέα Μέγιστη ζήτηση σε KW του τιμολογίου της παροχής Μέσης Τάσης 11 Ποσοστό έκπτωσης ΔΕΗ σε % του τιμολογίου της παροχής Μέσης Τάσης 12 Ενεργός ενέργεια σε KW του τιμολογίου της παροχής Μέσης Τάσης 13 Άεργος ενέργεια σε Kilo Volt Amps Reactive Hours (KVARh) του τιμολογίου της παροχής Μέσης Τάσης Εάν η παροχή Μέσης Τάσης έχει n τιμολόγια, τότε οι επόμενες n-1 σειρές έχουν ίδιες τιμές στα στοιχεία δύο έως πέντε, ενώ τα υπόλοιπα στοιχεία κάθε εγγραφής αντιστοιχούν σε κάθε τιμολόγιο. Ομοίως, η σειρά n+1 αποτελείται από το πρώτο τιμολόγιο της δεύτερης παροχής Μέσης Τάσης, κ.ο.κ. Ως τελευταία εγγραφή εισάγεται το στοιχείο μηδέν (0). Consumption_XT. inp Το αρχείο αυτό εμπεριέχει τα στοιχεία των παροχών Χαμηλής Τάσης. Ακολουθεί συγκεκριμένη δομή όπου κάθε στοιχείο του είναι διαχωρισμένο από τα άλλα με 15

16 κόμματα. Στον Πίνακα 4 παρουσιάζεται η δομή κάθε εγγραφής του αρχείου Consumption_XT.inp Πίνακας 4. Δομή εγγραφών αρχείου Consumption_XT. inp A/A Περιγραφή 1 Αύξων αριθμός εγγραφής 2 Αριθμός παροχής Χαμηλής Τάσης. Είναι το 8-ψήφιο νούμερο της παροχής που φαίνεται πάνω στο τιμολόγιο του Προμηθευτή ηλεκτρικής ενέργειας. 3 Είδος τιμολογίου ΔΕΗ παροχής Χαμηλής Τάσης 4 Συμφωνημένη ισχύς παροχής Χαμηλής Τάσης 5 Μήνες που καταναλώνει η παροχή Χαμηλής Τάσης. Το στοιχείο αυτό είναι απαραίτητο για σωστούς υπολογισμούς σε περιπτώσεις που η παροχή καταναλώνει σε εποχιακή βάση, π.χ. ένα εξοχικό σπίτι ή ένα κατάστημα σε καλοκαιρινό προορισμό. 6 Ημέρες κατανάλωσης πρώτου τιμολογίου της παροχής Χαμηλής Τάσης 7 Ενεργός ενέργεια (ημερήσια) σε KW του τιμολογίου της παροχής Χαμηλής Τάσης 8 Ενεργός ενέργεια (νυκτερινή) σε KW του τιμολογίου της παροχής Μέσης Τάσης 9 Άεργος ενέργεια σε KVARn του τιμολογίου της παροχής Μέσης Τάσης 10 Χρεωστέα ζήτηση σε KW του τιμολογίου της παροχής Μέσης Τάσης Εάν η παροχή Χαμηλής Τάσης έχει n τιμολόγια, τότε οι επόμενες n-1 σειρές έχουν ίδιες τιμές στα στοιχεία δύο έως πέντε, ενώ τα υπόλοιπα στοιχεία κάθε εγγραφής αντιστοιχούν σε κάθε τιμολόγιο. Ομοίως, η σειρά n+1 αποτελείται από το πρώτο τιμολόγιο της δεύτερης παροχής Χαμηλής Τάσης, κ.ο.κ. Ως τελευταία εγγραφή εισάγεται το στοιχείο μηδέν (0). Profile_MT.inp Στο αρχείο αυτό καταγράφονται τα προφίλ κατανάλωσης των παρόχων Μέσης Τάσης ανά ώρα για κάθε ημέρα της εβδομάδας. Αυτό έχει ως αποτέλεσμα για κάθε παροχή να αντιστοιχούν τρεις γραμμές (καθημερινές, Σάββατα, Κυριακές) με 27 στοιχεία. Το πρώτο στοιχείο είναι ο αύξων αριθμός της γραμμής, το δεύτερο στοιχείο είναι ο 16

17 αριθμός παροχής της Μέσης Τάσης, ενώ τα υπόλοιπα 24 αντιστοιχούν στο ποσοστό κατανάλωσης για όλες τις ώρες της ημέρας. Το τελευταίο στοιχείο αντικατοπτρίζει το πόσες φορές απαντάται μια ημέρα κατά την διάρκεια του μήνα και κατά συνέπεια είναι ο αριθμός 22 για τις καθημερινές και ο αριθμός 4 για τα Σάββατα και τις Κυριακές. Profile_XT.inp Αυτό το αρχείο αποτελείται από το προφίλ κατανάλωσης Χαμηλής Τάσης ανά ώρα για κάθε ημέρα της εβδομάδας. Η δομή του είναι όμοια με αυτήν του προφίλ Μέσης Τάσης. Δηλαδή, σε κάθε παροχή αντιστοιχούν τρεις γραμμές (καθημερινές, Σάββατα, Κυριακές) με 27 στοιχεία. Το πρώτο στοιχείο είναι ο αύξων αριθμός της γραμμής, το δεύτερο στοιχείο είναι ο αριθμός παροχής της Χαμηλής Τάσης, ενώ τα υπόλοιπα 24 αντιστοιχούν στο ποσοστό κατανάλωσης για όλες τις ώρες της ημέρας. Το τελευταίο στοιχείο αντικατοπτρίζει το πόσες φορές απαντάται μια ημέρα κατά την διάρκεια του μήνα και κατά συνέπεια είναι ο αριθμός 22 για τις καθημερινές και ο αριθμός 4 για τα Σάββατα και τις Κυριακές. Τα στοιχεία αυτά είναι ήδη καταχωρημένα μέσα στο σύστημα και βασίζονται σε στατιστικά δεδομένα που προέρχονται από την ΔΕΗ. Supplier_costs.inp Στο αρχείο αυτό αναγράφονται τα κόστη του προμηθευτή. Είναι βασισμένο στα στοιχεία της πρώτης σελίδας του administrator. Στην ουσία το Supplier_costs.inp εμπεριέχει τα δεδομένα της πρώτης σελίδας του administrator χωρισμένα με κόμματα. Tariffs_PPC.inp Στο αρχείο αυτό παρουσιάζονται οι χρεώσεις της ΔΕΗ στον καταναλωτή. Βασίζεται στην δεύτερη σελίδα του admin και δημιουργείται όπως και το προηγούμενο αρχείο. Tariffs_Supplier.inp Στο αρχείο αυτό παρουσιάζονται οι χρεώσεις του προμηθευτή στον καταναλωτή. Έχει ακριβώς την ίδια δομή με το Tariffs_PPC.inp, με ένα επιπλέον πεδίο στο τέλος κάθε σειράς, το ποσοστό έκπτωσης προμηθευτή της ανηγμένης τιμής (%), που αντιστοιχεί 17

18 στην έκπτωση του προμηθευτή σε σχέση με τις χρεώσεις της ΔΕΗ, και βασίζεται στην τρίτη σελίδα του admin. Tariffs_steps.inp Στο αρχείο αυτό παρατίθενται τα βήματα των κλιμάκων χρέωσης των τιμολογίων της ΔΕΗ, σε Kilowatt-hour (KWh), ως εξής: 400, 800, 1600, 2000, 3000, , 0 18

19 4. ΑΡΧΕΙΑ ΕΞΟΔΟΥ Τα αρχεία εξόδου που παράγονται από το εκτελέσιμο είναι τα ακόλουθα τέσσερα: 1) REPORT1_MT.CSV 2) REPORT2_MT.CSV 3) REPORT1_XT.CSV 4) REPORT2_XT.CSV. Η αναλυτική μορφή των αρχείων αυτών παρατίθεται παρακάτω, μαζί με μια σύντομή περιγραφή τους. REPORT1_MT.CSV Το αρχείο αυτό περιέχει αποτελέσματα της ανάλυσης για την Μέση Τάση που είναι ορατά τόσο από τον χρήστη όσο και από τον admin. Τα στοιχεία είναι διαχωρισμένα με κόμματα και η δομή κάθε σειράς είναι η εξής (Πίνακας 5): 19

20 Πίνακας 5. Δομή εγγραφών αρχείου REPORT1_MT.CSV Α/Α Περιγραφή Μονάδες μέτρησης 1 Αύξων αριθμός εγγραφής 2 Αριθμός παροχής 3 Είδος τιμολογίου ΔΕΗ 4 Συμφωνημένη Ισχύ KW 5 Αύξων αριθμός τιμολογίου 6 Ημέρες κατανάλωσης 7 KMZ KW 8 Xρεωστέα Μέγιστη Ζήτηση (ΧMZ) KW 9 Ποσοστό έκπτωσης % 10 Συντελεστής χρησιμοποίησης (Σ. ΧΡΣ.) % 11 Ενέργεια KW 12 Χρέωση ισχύος Ευρώ 13 Χρέωση ενέργειας Ευρώ 14 Συνολική χρέωση Ευρώ 15 Ανηγμένη αξία ηλεκτρικής ενέργειας Ευρώ/ KWh REPORT2_MT.CSV Το αρχείο αυτό περιέχει αποτελέσματα της ανάλυσης για την Μέση Τάση. Τα πρώτα οκτώ στοιχεία κάθε γραμμής είναι ορατά από το χρήστη ενώ ο admin έχει πλήρη εποπτεία. Τα στοιχεία κάθε σειράς είναι χωρισμένα με κόμματα και η δομή του παρατίθεται στον ακόλουθο πίνακα (Πίνακας 6). 20

21 Πίνακας 6. Δομή εγγραφών αρχείου REPORT2_MT.CSV Α/Α Περιγραφή Μονάδες μέτρησης 1 Μέσο κόστος ανηγμένο στις ημέρες Ευρώ/ kwh 2 Μέσο κόστος ανηγμένο στην κατανάλωση Ευρώ/ kwh 3 Ανηγμένη ετήσια ενέργεια kwh 4 Ανηγμένη ετήσια αξία ηλεκτρικής ενέργειας Ευρώ/ kwh 5 Προσφορά προμηθευτή σε Ευρώ/ kwh 6 Ετήσια αξία ηλεκτρικής ενέργειας με προσφορά προμηθευτή 7 Ετήσιο κέρδος πελάτη Ευρώ 8 Ετήσιο κέρδος σε σχέση με το τιμολόγιο ΔΕΗ 9 Significant market power (SMP) αναφοράς για χρεώσεις 10 Χρέωση ισχύος Ευρώ 11 Χρέωση ενέργειας Ευρώ 12 Συνολική χρέωση Ευρώ 13 Ανηγμένη χρέωση Ευρώ 14 Χρέωση ισχύος Ευρώ 15 Χρέωση ενέργειας Ευρώ 16 Συνολική χρέωση Ευρώ Ευρώ/ kwh Ευρώ/ MWh 17 Ανηγμένη χρέωση Ευρώ/ MWh 18 Χρέωση Υπηρεσιών Κοινής Ωφέλειας (ΥΚΩ) Ευρώ/ MWh 19 Χρέωση Απoδεικτικών Διαθεσιμότητας Ισχύος (ΑΔΙ) Ευρώ/ MWh 20 Χρέωση επικουρικών υπηρεσιών Ευρώ/ MWh 21 Χρέωση απωλειών Ευρώ/ MWh 22 Χρέωση κάλυψης μεταβλητών κόστους μονάδων Ευρώ/ MWh 23 Χρέωση Διαχειριστή Ελληνικού Συστήματος Ευρώ/ MWh Μεταφοράς Ηλεκτρικής Ενέργειας (ΔΕΣΜΗΕ), ΡΑΕ, κ.λ.π 24 Σύνολο χρεώσεων Ευρώ/ MWh 21

22 25 Μικτό κέρδος προμηθευτή Ευρώ/ MWh 26 Ετήσιο μικτό κέρδος προμηθευτή Ευρώ REPORT1_XT.CSV Το αρχείο αυτό περιέχει αποτελέσματα για την ανάλυση της χαμηλής τάσης. Τα στοιχεία είναι ορατά τόσο από τον χρήστη όσο και από τον admin. Σε κάθε σειρά κάθε στοιχείο είναι χωρισμένο με κόμματα και κάθε σειρά έχει την εξής δομή (Πίνακας 7): Πίνακας 7. Δομή εγγραφών αρχείου REPORT1_XT.CSV Α/Α Περιγραφή Μονάδες μέτρησης 1 Αύξων αριθμός εγγραφής 2 Αριθμός παροχών 3 Είδος τιμολογίου ΔΕΗ 4 Συμφωνημένη ισχύ kw 5 Αύξων αριθμός τιμολογίου 6 Ημέρες κατανάλωσης 7 KMZ kw 8 XMZ kw 9 Ποσοστό έκπτωσης % 10 Σ.ΧΡΣ.% 11 Ενέργεια KWh 12 Χρέωση ισχύος Ευρώ 13 Χρέωση ενέργειας Ευρώ 14 Συνολική χρέωση Ευρώ 15 Ανηγμένη αξία ηλεκτρικής ενέργειας Ευρώ/ KWh REPORT2_XT.CSV Το αρχείο αυτό περιέχει αποτελέσματα για την ανάλυση της Χαμηλής Τάσης. Τα πρώτα εννέα στοιχεία είναι διαθέσιμα στον χρήστη, ενώ ο admin έχει πρόσβαση στο σύνολο των στοιχείων. Κάθε στοιχείο είναι διαχωρισμένο με κόμματα, ενώ κάθε σειρά έχει την δομή που περιγράφεται στον ακόλουθο πίνακα (Πίνακας 8): 22

23 Πίνακας 8. Δομή εγγραφών αρχείου REPORT2_XT.CSV Α/Α Περιγραφή Μονάδες μέτρησης 1 Μέσο κόστος ανηγμένο στις ημέρες Ευρώ/ kwh 2 Μέσο κόστος ανηγμένο στην κατανάλωση Ευρώ/ kwh 3 Ανηγμένη ετήσια ενέργεια ημέρας kwh 4 Ανηγμένη ετήσια ενέργεια νύχτας kwh 5 Ανηγμένη ετήσια αξία ηλεκτρικής ενέργειας Ευρώ 6 Προσφορά προμηθευτή Ευρώ/ kwh 7 Ετήσια αξία ηλεκτρικής ενέργειας με προφορά Ευρώ/ kwh προμηθευτή 8 Ετήσιο κέρδος πελάτη Ευρώ 9 Ετήσιο κέρδος με τιμολόγιο ΔΕΗ % 10 SMP αναφοράς για χρεώσεις Ευρώ/ MWh 11 Χρέωση ισχύος Ευρώ 12 Χρέωση ενέργειας Ευρώ 13 Συνολική χρέωση Ευρώ 14 Ανηγμένη χρέωση Ευρώ 15 Χρέωση ισχύος Ευρώ 16 Χρέωση ενέργειας Ευρώ 17 Συνολική χρέωση Ευρώ 18 Ανηγμένη χρέωση Ευρώ/ MWh 19 Χρέωση ΥΚΩ Ευρώ/ MWh 20 Χρέωση ΑΔΙ Ευρώ/ MWh 21 Χρέωση επικουρικών υπηρεσιών Ευρώ/ MWh 22 Χρέωση απωλειών Ευρώ/ MWh 23 Χρέωση κάλυψης μεταβλητών κόστους μονάδων Ευρώ/ MWh 24 Χρέωση ΔΕΣΜΗΕ, ΡΑΕ, κ.λ.π Ευρώ/ MWh 25 Σύνολο χρεώσεων Ευρώ/ MWh 26 Μικτό κέρδος προμηθευτή Ευρώ/ MWh 23

24 27 Ετήσιο μικτό κέρδος προμηθευτή Ευρώ 5. USER INTERFACE Στο Κεφάλαιο αυτό γίνεται αναλυτική περιγραφή της διεπαφής του χρήστη με το πρόγραμμα τεχνικής ανάλυσης καταναλωτών ηλεκτρικής ενέργειας. Το περιβάλλον της διεπαφής είναι σε web browser, δίνοντας σε έναν Προμηθευτή ηλεκτρικής ενέργειας τη δυνατότητα να το ενσωματώσει στην εταιρική ιστοσελίδα του, και σε ένα πελάτη (καταναλωτή ηλεκτρικής ενέργειας) να έχει πρόσβαση σ αυτό μέσω ενός web browser. Η χρήση του προγράμματος είναι απλή, και συνοψίζεται στις παρακάτω παραγράφους. Αρχική οθόνη προγράμματος Ο χρήστης, για να μπορέσει να έχει πρόσβαση στην εφαρμογή αυτή θα πρέπει να συνδεθεί με VPN στον διακομιστή (Server). Η σύνδεση αυτή θα γίνεται μέσω του web browser του ηλεκτρονικού του υπολογιστή και η πρώτη εικόνα του προγράμματος που θα συναντήσει ακολουθεί παρακάτω (Εικόνα 1). Εικόνα 1. Αρχική σελίδα διεπαφής χρήστη (user interface) 24

25 Στην αρχική σελίδα της εφαρμογής ο χρήστης καλείται να συμπληρώσει τα στοιχεία του. Εάν είναι η πρώτη φορά που χρησιμοποιεί την εφαρμογή πρέπει να δημιουργήσει έναν λογαριασμό. Αυτό γίνεται καθώς ο χρήστης εισάγει στα πεδία «επιθυμητό όνομα χρήστη» και «επιθυμητός κωδικός» όποιο όνομα χρήστη και κωδικό αυτός επιθυμεί. Εάν το όνομα χρήστη υπάρχει ήδη, εμφανίζεται μήνυμα ότι το συγκεκριμένο όνομα χρησιμοποιείται ήδη και έτσι ο χρήστης καταχωρεί κάποιο άλλο. Εν συνεχεία συμπληρώνει στα αντίστοιχα πεδία το του και μια μυστική απάντηση, ώστε σε περίπτωση που ξεχάσει τα στοιχεία του να του αποσταλούν μέσω ώστε να μην χάσει τα δεδομένα που έχει εισάγει. Σε περίπτωση που ο χρήστης έχει ήδη ακολουθήσει την παραπάνω διαδικασία, συμπληρώνει απλά τα δυο πρώτα πεδία και συνδέεται στην εφαρμογή. Στον παρακάτω πίνακα (Πίνακας 9) παρατίθενται συνοπτικά τα πεδία που εμφανίζονται στην σελίδα αυτή, συνοδευόμενα από μια σύντομη επεξήγηση για το καθένα. Πίνακας 9. Πεδία πρώτης σελίδας διεπαφής χρήστη. Πεδίο Περιορισμοί Σχόλιο Όνομα χρήστη Κανένας Το πεδίο συμπληρώνεται μόνο αν έχει προηγηθεί σε προηγούμενο login η εγγραφή. Κωδικός Κανένας Το πεδίο συμπληρώνεται μόνο αν έχει προηγηθεί σε προηγούμενο login η εγγραφή. Επιθυμητό όνομα Κανένας Το πεδίο συμπληρώνεται κατά την πρώτη φορά χρήστη εγγραφής του χρήστη. Επιθυμητός κωδικός Κανένας Το πεδίο συμπληρώνεται κατά την πρώτη φορά εγγραφής του χρήστη. Κανένας χρήστη Μυστική απάντηση Κανένας Είναι η απάντηση που δίνει ο χρήστης σε περίπτωση που ξεχάσει τον κωδικό του για να του σταλεί μέσω Πρώτη Σελίδα Αμέσως μετά την ολοκλήρωση της εγγραφής, για τους νέους χρήστες, ή της σύνδεσης, για του ήδη υπάρχοντες, εμφανίζεται η ακόλουθη εικόνα (Εικόνα 2). Ο χρήστης 25

26 ερωτάται για τι είδους παροχές επιθυμεί να πραγματοποιηθεί η τεχνική ανάλυση, καθώς για κάθε είδος πραγματοποιούνται διαφορετικοί τρόποι υπολογισμού. Εικόνα 2.1 η σελίδα user interface. Στην πρώτη σελίδα της εφαρμογής ο χρήστης συμπληρώνει τον αριθμό παροχών της Χαμηλής και της Μέσης Τάσης, για τις οποίες θέλει να γίνει η τεχνική ανάλυση. Αφού συμπληρώσει τον αριθμό πρέπει να πατήσει την ένδειξη «Αποθήκευση» για να αποθηκευτούν οι πληροφορίες. Εφεξής οι πληροφορίες αποθηκεύονται δυναμικά, δηλαδή ο χρήστης έχει την δυνατότητα να αλλάξει τα στοιχεία των πεδίων σε όλα τα στάδια της εφαρμογής πατώντας την ένδειξη «Αποθήκευση». Σημειώνεται ότι εάν αλλάξουν οι αριθμοί παροχών στην πρώτη σελίδα, χάνονται όλες οι επόμενες πληροφορίες, καθώς είναι δομικό στοιχείο. Επίσης ο χρήστης έχει πάντα την δυνατότητα να αποσυνδέεται από την εφαρμογή, πατώντας την ένδειξη «Αποσύνδεση» πάνω αριστερά. Τέλος, στο κάτω μέρος της σελίδας υπάρχουν κουμπιά πλοήγησης «Προηγούμενο» και «Επόμενο», με τα οποία ο χρήστης μεταβαίνει στην επιθυμητή σελίδα. Ακολουθεί πίνακας (Πίνακας 10) με συνοπτική περιγραφή των πεδίων της δεύτερης σελίδας. 26

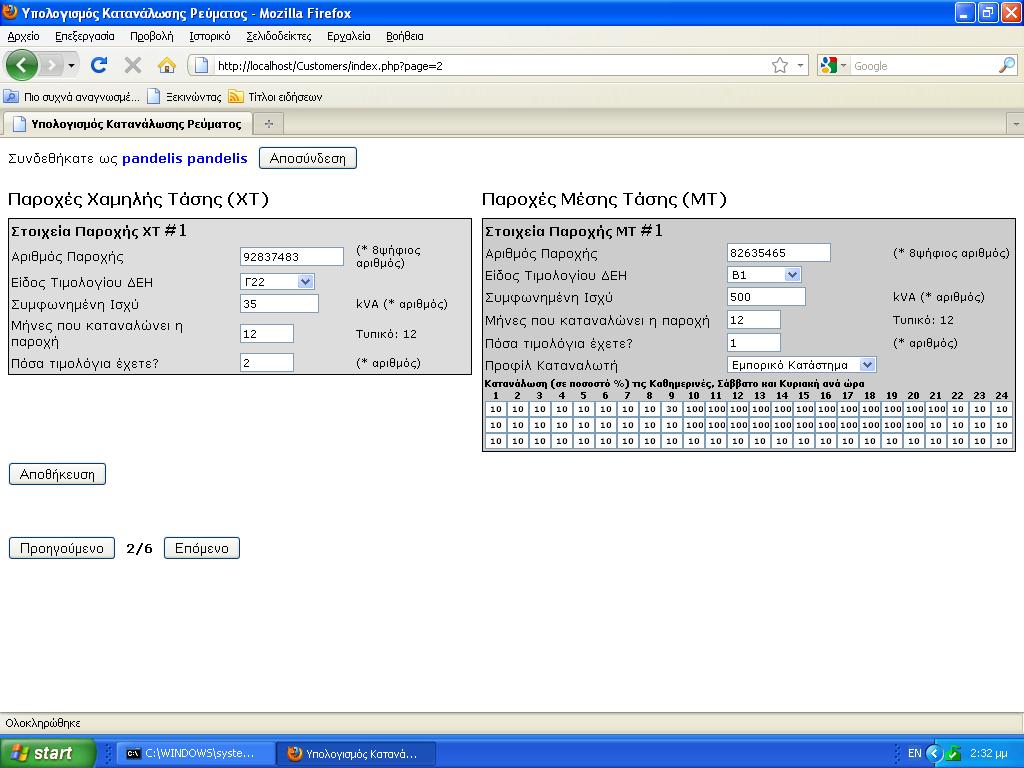

27 Πίνακας 10. Πεδία δεύτερης σελίδας διεπαφής χρήστη Πεδίο Περιορισμοί Χαμηλής Τάσης Ακέραιος αριθμός μικρότερος του 5 Μέσης Τάσης Ακέραιος αριθμός μικρότερος του 5 Σελίδα Δεύτερη Η επόμενη σελίδα (Εικόνα 3) ζητά από τον χρήστη τα αναλυτικά στοιχεία για τις παροχές που επιθυμεί να γίνει η τεχνική ανάλυση. Τα στοιχεία αυτά είναι απαραίτητα για την διενέργεια των υπολογισμών. Εικόνα 3.2 η σελίδα user interface. Σε αυτή τη σελίδα ο χρήστης εισάγει πληροφορίες για τις παροχές Χαμηλής και Μέσης Τάσης και, πιο συγκεκριμένα, τον αριθμό παροχής, το είδος τιμολογίου ΔΕΗ και την συμφωνημένη ισχύ. Αυτές οι πληροφορίες μπορούν να βρεθούν στα τιμολόγια της ΔΕΗ, όπως φαίνεται τις παρακάτω εικόνες, όπου σημειώνονται με κόκκινη υπογράμμιση. Στην Εικόνα 4 εμφανίζεται το τιμολόγιο της Χαμηλής Τάσης, ενώ στην Εικόνα 5 το τιμολόγιο της Μέσης Τάσης. 27

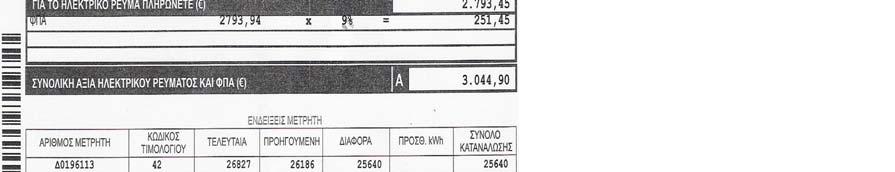

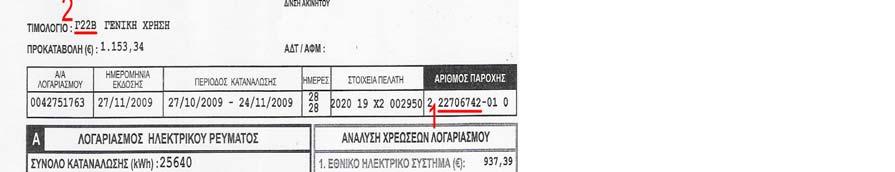

28 Εικόνα 4.Υπόδειγμα συμπλήρωσης από το τιμολόγιο Χαμηλής Τάσης για την τρίτη σελίδα της διεπαφής χρήστη 28

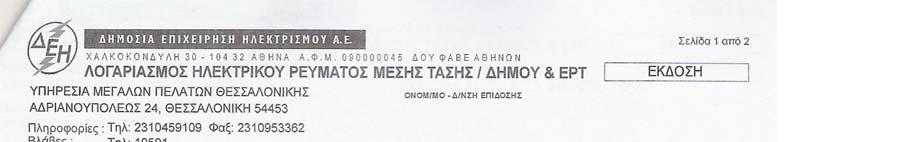

29 Εικόνα 5. Υπόδειγμα συμπλήρωσης από το τιμολόγιο Μέσης Τάσης για την τρίτη σελίδα της διεπαφής χρήστη 29

30 Επίσης, ο χρήστης εισάγει και το σύνολο των μηνών από ένα έτος που καταναλώνει η παροχή. Αυτό συμβαίνει γιατί θα μπορούσε για παράδειγμα να πρόκειται για μια θερινή κατοικία, η οποία καταναλώνει μόνο κατά τους τρεις καλοκαιρινούς μήνες. Τέλος, ο χρήστης εισάγει και τον αριθμό των τιμολογίων που έχει για κάθε παροχή, για να δημιουργηθούν τα απαραίτητα πεδία στην επόμενη σελίδα ενώ μόνο για την Μέση Τάση πρέπει να συμπληρώσει και το προφίλ του καταναλωτή. Δηλαδή ποιο είναι το ποσοστό κατανάλωσης επί της συνολικής κατανάλωσης κάθε ώρα της μέρας. Η πρώτη σειρά αντιστοιχεί στις καθημερινές, η δεύτερη στα Σάββατα και η τρίτη στις Κυριακές. Εκτός από την δυνατότητα προσωπικής συμπλήρωσης των ποσοστών αυτών από το χρήστη, μπορεί να διαλέξει ένα εκ των προεπιλεγμένων προφίλ, το οποίο μπορεί και να τροποποιήσει κατά βούληση. Ακολουθούν πίνακες με συνοπτική περιγραφή των πεδίων της τρίτης σελίδας. Στον αριστερό πίνακα (Πίνακας 11) συμπληρώνονται τα στοιχεία των παροχών της Χαμηλής Τάσης, ενώ στον δεξί (Πίνακας 12) των παροχών της Μέσης Τάσης. Πίνακας 11. Πεδία παροχών Χαμηλής Τάσης διεπαφής χρήστη. Πεδίο Περιορισμοί Αριθμός παροχής Οκταψήφιος ακέραιος αριθμός Τύπος τιμολογίων ΔΕΗ Κανένας Συμφωνημένη ισχύς παροχής Ακέραιος αριθμός μεγαλύτερος του 1 και μέχρι 250 Μήνες που καταναλώνει η παροχή Ακέραιος αριθμός από 1 μέχρι 12 Πόσα τιμολόγια είναι διαθέσιμα Ακέραιος αριθμός από 1 μέχρι 20 Πίνακας 12. Πεδία παροχών Μέσης Τάσης διεπαφής χρήστη. Πεδίο Περιορισμοί Αριθμός παροχής Οκταψήφιος ακέραιος αριθμός Είδος τιμολογίων ΔΕΗ Κανένας Συμφωνημένη ισχύς Ακέραιος αριθμός από 251 έως 9999 Μήνες που καταναλώνει η παροχή Ακέραιος αριθμός από 1 μέχρι 12 Πόσα τιμολόγια είναι διαθέσιμα Ακέραιος αριθμός από 1 μέχρι 20 30

31 Τα πεδία στο προφίλ κατανάλωσης είναι ακέραιοι αριθμοί από το 1 μέχρι και το 100, αφού αντιπροσωπεύουν ποσοστά. Σελίδα τρίτη Η επόμενη σελίδα (Εικόνα 4) ζητά από τον χρήστη την καταχώρηση των ακριβών στοιχείων για τις ημέρες κατανάλωσης, την ακριβή ποσότητα ενεργής και άεργης ενέργειας, καθώς και την ακριβή χρεωστέα ζήτηση. Όλα είναι απαραίτητα για την διενέργεια των επιθυμητών υπολογισμών. Με την έννοια «Ζήτηση Αιχμής» νοείται η ζήτηση του πελάτη κατά τις ώρες αιχμής του συστήματος, όπως ορίζονται κάθε φορά από τη ΔΕΗ Α.Ε (11:00-14:00). Αντίστοιχα, η έννοια «Ζήτηση Νύχτας» αναφέρεται στην μεγίστη ζήτηση καθ ολόκληρο το 24ωρο των Κυριακών καθώς και τις νυχτερινές ώρες όπως αυτές ορίζονται κάθε φορά από τη ΔΕΗ Α.Ε., από πελάτες που με έγγραφη αίτησή τους έχουν ζητήσει απαλλαγή της ζήτησης στις περιόδους αυτές κατά τη χρονική περίοδο κατανάλωσης. Η «Χρεωστέα Μέγιστη Ζήτηση» είναι η ζήτηση, βάσει της οποίας γίνεται η χρέωση ισχύος. Υπολογίζεται μέσω του τύπου ΧΜΖ = ΖΗΤΗΣΗ ΗΜΕΡΑΣ * Σ.ΠΡΣ * Α, όπου Σ.ΠΡΣ: ο συντελεστής προσαρμογής για την ανεύρεση της Χρεωστέας Μεγίστης Ζήτησης και Α: Συντελεστής Αναλογικής Χρέωσης = Ημέρες κατανάλωσης/30. Τέλος, το «Ποσοστό Έκπτωσης ΔΕΗ» αναφέρεται στην έκπτωση στη χρέωση ισχύος που δικαιούται ο πελάτης και ισούται με το πηλίκο της αξίας ισχύος επί το ποσοστό της έκπτωσης. 31

32 Εικόνα 6.3 η σελίδα user interface. Στη σελίδα αυτή ο χρήστης συμπληρώνει τα πεδία με τα στοιχεία των τιμολογίων. Τα στοιχεία αυτά μπορούν να βρεθούν στο τιμολόγιο της ΔΕΗ, όπως φαίνεται στις παρακάτω εικόνες. Στην Εικόνα 7 φαίνεται η θέση των στοιχείων σε ένα τιμολόγιο Χαμηλής Τάσης, ενώ στην Εικόνα 8 υποδεικνύονται τα αντίστοιχα στοιχεία σε ένα τιμολόγιο Μέσης Τάσης. Αριστερά καταχωρούνται τα στοιχεία για την Χαμηλή Τάση (Πίνακας 13), ενώ στα δεξιά τα στοιχεία για την Μέση Τάση (Πίνακας 14). Κάθε σειρά αντιστοιχεί σε ένα τιμολόγιο. 32

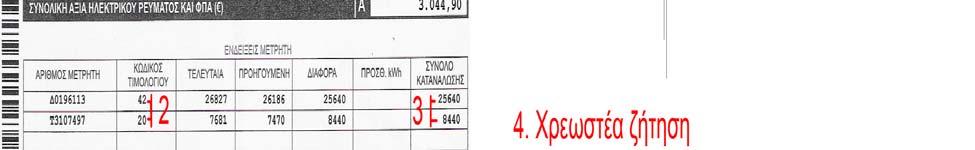

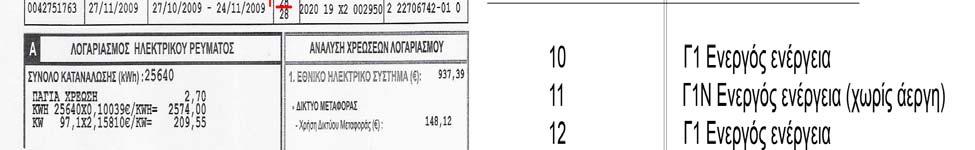

33 Εικόνα 7. Υπόδειγμα συμπλήρωσης από το τιμολόγιο Χαμηλής Τάσης για την τέταρτη σελίδα της διεπαφής χρήστη 33

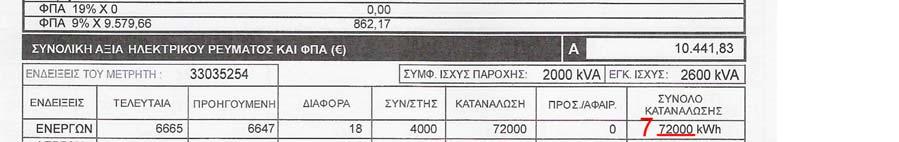

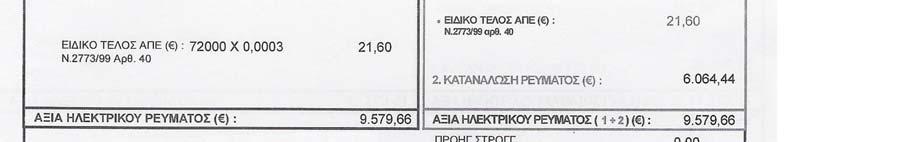

34 Εικόνα 8. Υπόδειγμα συμπλήρωσης από το τιμολόγιο Μέσης Τάσης για την τέταρτη σελίδα της διεπαφής χρήστη 34

35 Πίνακας 13. Πεδία τιμολογίων Χαμηλής Τάσης. Πεδίο Περιορισμοί Ημέρες κατανάλωσης Ακέραιος αριθμός από το 1 έως το 1000 Ενεργός ενέργεια Ημερήσια σε kw Πραγματικός αριθμός, με ακρίβεια μέχρι 3 δεκαδικά Ενεργός ενέργεια Νυκτερινή σε kw Πραγματικός αριθμός, με ακρίβεια μέχρι 3 δεκαδικά Άεργος ενέργεια σε kvarh Πραγματικός αριθμός, με ακρίβεια μέχρι 3 δεκαδικά Χρεωστέα ζήτηση σε kw Πραγματικός αριθμός, με ακρίβεια μέχρι 3 δεκαδικά Πίνακας 14. Πεδία τιμολογίων Μέσης Τάσης. Πεδίο Περιορισμοί Ημέρες κατανάλωσης Ακέραιος αριθμός από το 1 έως το 1000 KMZ σε kw Πραγματικός αριθμός, με ακρίβεια μέχρι 3 δεκαδικά Ζήτηση αιχμής σε kw Πραγματικός αριθμός, με ακρίβεια μέχρι 3 δεκαδικά Ζήτηση νυκτός σε kw Πραγματικός αριθμός, με ακρίβεια μέχρι 3 δεκαδικά Χρεωστέα μέγιστη ζήτηση σε kw Πραγματικός αριθμός, με ακρίβεια μέχρι 3 δεκαδικά Ποσοστό έκπτωσης ΔΕΗ % Ακέραιος από το 1 μέχρι το 100 Ενεργός ενέργεια σε kwh Πραγματικός αριθμός, με ακρίβεια μέχρι 3 δεκαδικά Άεργος ενέργεια σε KVARh Πραγματικός αριθμός, με ακρίβεια μέχρι 3 δεκαδικά Σελίδα τέταρτη Αμέσως μετά την καταχώρηση όλων των απαραίτητων στοιχείων που του ζητήθηκαν, ο χρήστης καλείται να αποθηκεύσει τα στοιχεία που καταχώρησε για να 35

36 γίνει δυνατή η διεξαγωγή των υπολογισμών. Ο χρήστης ενημερώνεται με μήνυμα και για την επιτυχία της εκτέλεσης. Εικόνα 9. 4 η σελίδα user interface Σε αυτή τη σελίδα ο χρήστης πρέπει να πατήσει την ένδειξη «Αποθήκευση» για να μπορέσουν να δημιουργηθούν τα αρχεία εξόδου από τη βάση. Γίνονται οι κατάλληλοι υπολογισμοί από το εκτελέσιμο για την παραγωγή των αρχείων εξόδου. Σε διάστημα μερικών ms εμφανίζεται ένα log που ενημερώνει τον χρήστη για τις ενέργειες που έλαβαν χώρα (Εικόνα 10). 36

37 Εικόνα 10. Log 4 ης σελίδας user interface Σελίδα πέμπτη Αμέσως μετά την ολοκλήρωση των υπολογισμών, στον χρήστη εμφανίζεται μια οθόνη με τα αποτελέσματα της ανάλυσης. Αρχικά εμφανίζονται σε έναν συγκεντρωτικό πίνακα τα αποτελέσματα της ανάλυσης για την Χαμηλή Τάση, με την μορφή που φαίνεται στην παρακάτω εικόνα (Εικόνα 11). 37

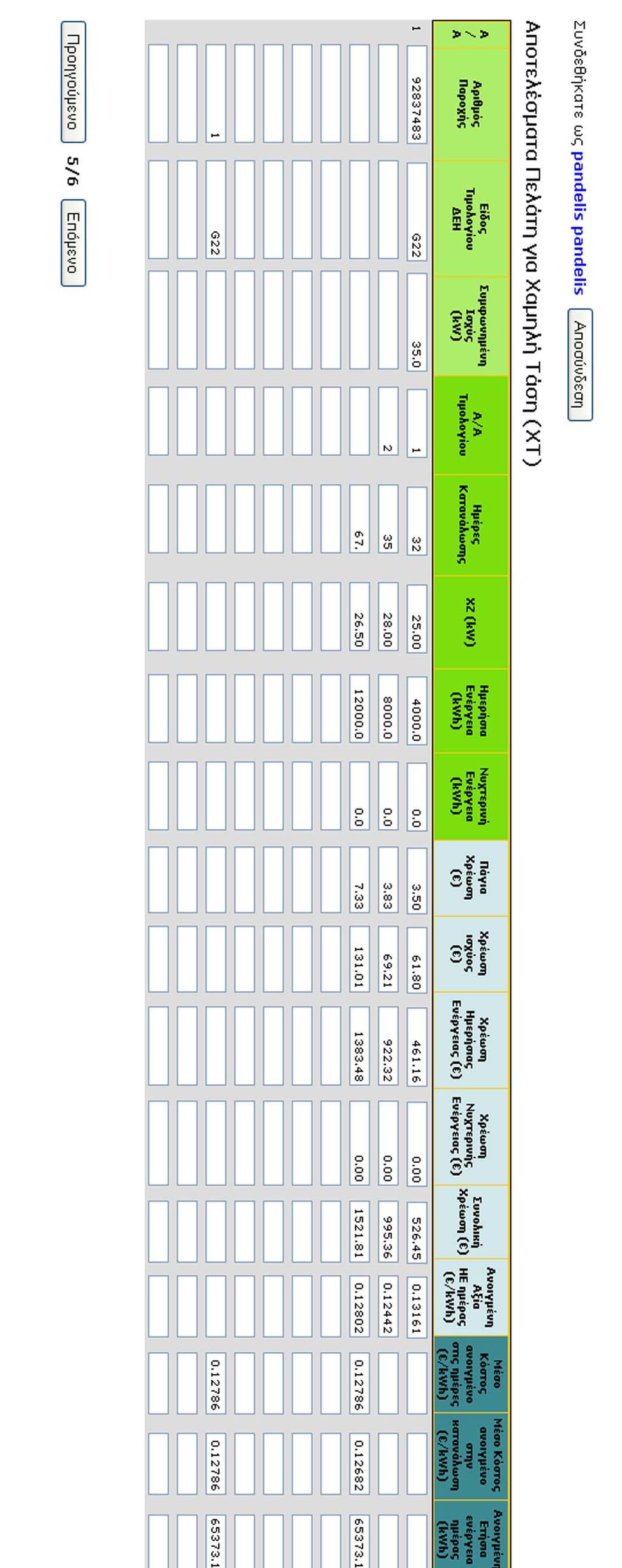

38 Εικόνα 11.5 η σελίδα user interface 38

39 Εδώ εμφανίζονται τα αποτελέσματα της τεχνικής ανάλυσης για τις παροχές Χαμηλής Τάσης σε ένα πλέγμα, όπου οι στήλες του αποτελούνται από τα εξής στοιχεία (Πίνακας 15): Πίνακας 15. Αποτελέσματα τεχνικής ανάλυσης για παροχές Χαμηλής Τάσης Α/Α Περιγραφή πεδίου Μονάδα μέτρησης 1 Αύξων αριθμός γραμμής 2 Αριθμός παροχών 3 Είδος τιμολογίου ΔΕΗ 4 Συμφωνημένη ισχύ kw 5 Αύξων αριθμός τιμολογίου 6 Ημέρες κατανάλωσης 7 Xρεωστέα Zήτηση (ΧΖ) kw 8 Ημερήσια Ενέργεια KWh 9 Νυχτερινή Ενέργεια KWh 10 Πάγια χρέωση Ευρώ 11 Χρέωση ισχύος Ευρώ 12 Χρέωση ημερήσιας ενέργειας Ευρώ 13 Χρέωση νυχτερινής ενέργειας Ευρώ 14 Συνολική χρέωση Ευρώ 15 Ανηγμένη αξία ηλεκτρικής ενέργειας Ευρώ/ KWh 16 Μέσο κόστος ανηγμένο στις ημέρες Ευρώ/ kwh 17 Μέσο κόστος ανηγμένο στην κατανάλωση Ευρώ/ kwh 18 Ανηγμένη ετήσια ενέργεια ημέρας kwh 19 Ανηγμένη ετήσια ενέργεια νύχτας kwh 20 Ανηγμένη ετήσια αξία ηλεκτρικής ενέργειας Ευρώ 21 Προσφορά προμηθευτή Ευρώ/ kwh 22 Ετήσια αξία ηλεκτρικής ενέργειας με προφορά Ευρώ/ kwh προμηθευτή 23 Ετήσιο κέρδος πελάτη Ευρώ 24 Ετήσιο κέρδος με τιμολόγιο ΔΕΗ % 39

40 Σελίδα έκτη Ακολουθώντας τα αποτελέσματα της ανάλυσης για την Χαμηλή Τάση εμφανίζονται στον χρήστη τα αποτελέσματα της ανάλυσης για την Μέση Τάση. Όπως και τα προηγούμενα, έτσι και αυτά τα αποτελέσματα εμφανίζονται σε έναν συγκεντρωτικό πίνακα, με την μορφή που φαίνεται στην παρακάτω εικόνα (Εικόνα 8). Τα περισσότερα από τα πεδία που εμφανίζονται έχουν επεξηγηθεί παραπάνω. Για την «Καταγραφείσα Μέγιστη Ζήτηση» (ΚΜΖ) λαμβάνεται η ζήτηση ημέρας. Επίσης, ο «Συντελεστής Χρησιμοποίησης» (Σ.ΧΡΣ) ορίζεται ως (επί τοις εκατό) ως Εν έργεια στην περίοδο καταν άλωσης Σ.ΧΡΣ =. Μεγ ίστη Ζήτηση 24 Ημέρες Κατανάλωσης 40

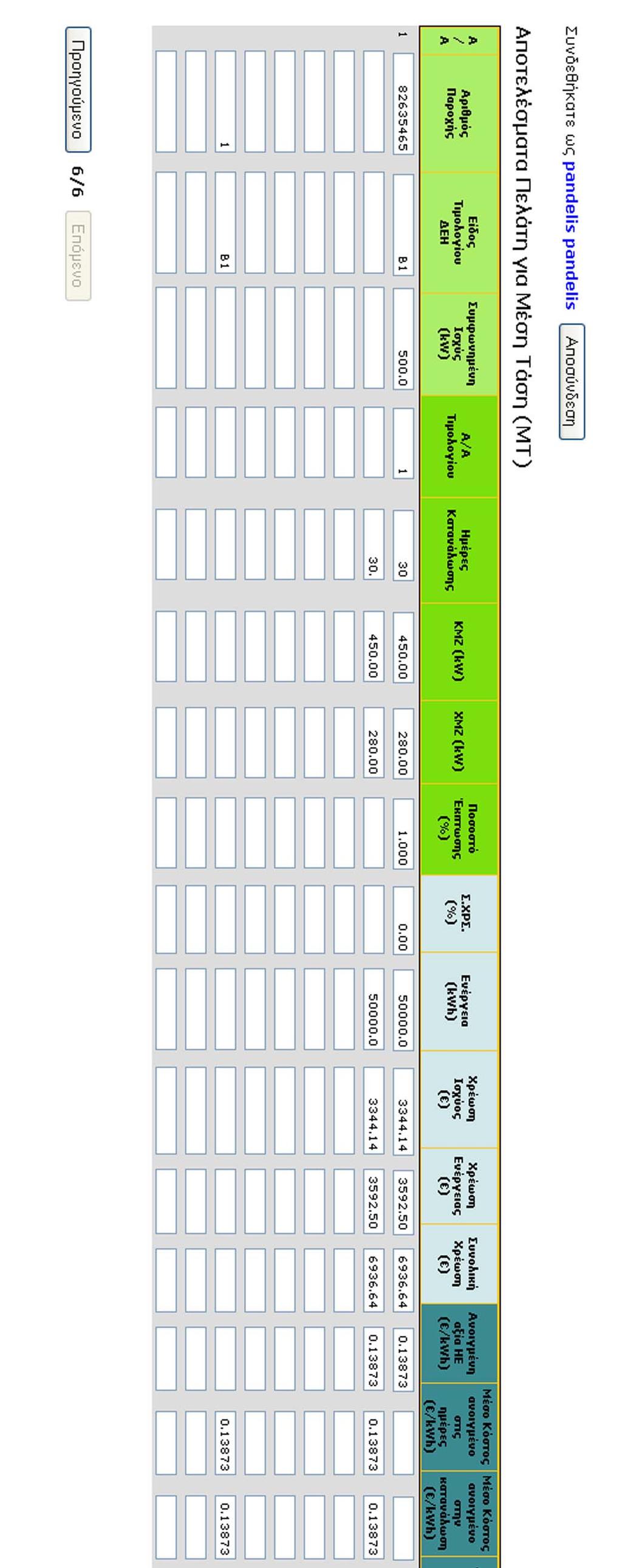

41 Εικόνα 12.6 η σελίδα user interface 41

42 Εδώ εμφανίζονται τα αποτελέσματα της τεχνικής ανάλυσης για τις παροχές Μέσης Τάσης σε ένα grid, του οποίου οι στήλες αποτελούνται από τα στοιχεία που παρατίθενται στον ακόλουθο πίνακα (Πίνακας 16): Πίνακας 16. Αποτελέσματα τεχνικής ανάλυσης για παροχές Μέσης Τάσης. Α/Α Περιγραφή πεδίου Μονάδες μέτρησης 1 Αύξων αριθμός σειράς 2 Αριθμός παροχής 3 Είδος τιμολογίου ΔΕΗ 4 Συμφωνημένη Ισχύς kva 5 Αύξων αριθμός τιμολογίου 6 Ημέρες κατανάλωσης 7 KMZ KW 8 XMZ KW 9 Ποσοστό έκπτωσης % % 10 Σ. ΧΡΣ. % % 11 Ενέργεια KW 12 Χρέωση ισχύος Ευρώ 13 Χρέωση ενέργειας Ευρώ 14 Συνολική χρέωση Ευρώ 15 Ανηγμένη αξία ηλεκτρικής ενέργειας Ευρώ/ KWh 16 Μέσο κόστος ανηγμένο στις ημέρες Ευρώ/ kwh 17 Μέσο κόστος ανηγμένο στην κατανάλωση Ευρώ/ kwh 18 Ανηγμένη ετήσια ενέργεια kwh 19 Ανηγμένη ετήσια αξία ηλεκτρικής ενέργειας Ευρώ/ kwh 20 Προσφορά προμηθευτή Ευρώ/ kwh 21 Ετήσια αξία ηλεκτρικής ενέργειας με Ευρώ/ kwh προσφορά προμηθευτή 22 Ετήσιο κέρδος πελάτη Ευρώ 23 Ετήσιο κέρδος σε σχέση με το τιμολόγιο ΔΕΗ % 42

43 6. ADMINITRATOR INTERFACE O Διαχειριστής της εφαρμογής (administrator) είναι ο Προμηθευτής ηλεκτρικής ενέργειας, ο οποίος πρέπει να έχει τη δυνατότητα να περιηγηθεί στις τέσσερις διαθέσιμες σελίδες τόσο από τα κουμπιά «προηγούμενο» / «επόμενο» στο κάτω μέρος της σελίδας όσο και απευθείας μετάβαση από το drop-down list στο πάνω αριστερά μέρος της σελίδας. Σελίδα 1 Σε αυτή τη σελίδα ο admin καλείται να συμπληρώσει τα κόστη του προμηθευτή. Κάθε νέα εγγραφή γίνεται στην τελευταία σειρά με βάση new όπου συμπληρώνοντας την για να καταχωρηθεί στην βάση πρέπει ο administrator να πατήσει το add. Για να διαγραφεί μια εγγραφή αρκεί να πατήσει την ένδειξη διαγραφή στην επιθυμητή σειρά. Επιπλέον μπορεί να γίνει εκ των υστέρων μεταβολή σε οποιοδήποτε στοιχείο κάθε εγγραφής. Σε κάθε μια από τις παραπάνω μεταβολές του πίνακα suppliers_costs για να αποθηκευτούν οι μεταβολές και στην βάση ο administrator πρέπει να πατήσει το κουμπί «Αποθήκευση». Τονίζεται σε αυτό το σημείο ότι η εφαρμογή είναι έτοιμη για μελλοντικές αλλαγές, καθώς το αρχείο εισόδου supplier_costs.inp δημιουργείται κάθε φορά που ο χρήστης εκτελεί την εφαρμογή, λαμβάνοντας υπ όψιν την τρέχουσα ημερομηνία. Έτσι αρκεί ο administrator να κρατά τον πίνακα supplier_costs ενημερωμένο, ώστε η εφαρμογή να είναι έγκυρη και σε μελλοντικές αλλαγές. Σημειώνεται επίσης ότι η περιήγηση στις σελίδες του administrator μπορεί να γίνει τόσο από τα κουμπιά «Προηγούμενο» και «Επόμενο» στο κάτω μέρος της οθόνης, όσο και από το dropdown list με την ένδειξη «Μεταφορά σε», όπου η πλοήγηση γίνεται απευθείας. 43

44 Εικόνα 13.1 η σελίδα admin interface 44

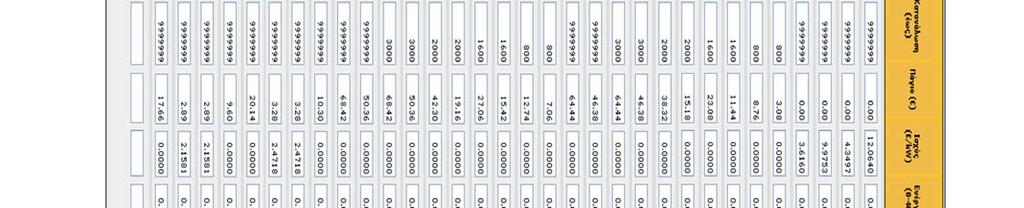

45 Ο πίνακας suppliers_costs έχει την δομή που παρατίθεται στον παρακάτω πίνακα (Πίνακας 17): Πεδίο Ημερομηνία αρχής εφαρμογής Ημερομηνία τέλους εφαρμογής Είδος εφαρμογής Πίνακας 17. Δομή πίνακα suppliers_costs Περιορισμοί Ημερομηνία σε μορφή mm/dd/yyyy Ημερομηνία σε μορφή mm/dd/yyyy Κανένας SMP Low Tariff (LT) Πραγματικός αριθμός με ακρίβεια τριών SMP High Tariff (HT) SMP fixed Χρέωση Χρήσης Συστήματος (ΧΧΣ) (μέρος ισχύος) ΧΧΣ (μέρος ενέργειας) Χρέωση Χρήσης Δικτύου Μεταφοράς (ΧΧΔΜ) (μέρος ισχύος) ΧΧΔΜ (μέρος ενέργειας) Συμφωνημένη ισχύος από Συμφωνημένη ισχύς έως ΥΚΩ (0-400) ΥΚΩ ( ) ΥΚΩ ( ) ΥΚΩ ( ) ΥΚΩ ( ) ΥΚΩ (3000+) Χρέωση επικουρικών υπηρεσιών σε ευρώ / MWh Χρέωση κάλυψης μεταβλητού κόστους σε ευρώ / MWh ΑΔΙ Απώλειες % Χρέωση ΔΕΣΜΗΕ και ΡΑΕ δεκαδικών Πραγματικός αριθμός με ακρίβεια τριών δεκαδικών Πραγματικός αριθμός με ακρίβεια τριών δεκαδικών Πραγματικός αριθμός με ακρίβεια τριών δεκαδικών Πραγματικός αριθμός με ακρίβεια τριών δεκαδικών Πραγματικός αριθμός με ακρίβεια τριών δεκαδικών Πραγματικός αριθμός με ακρίβεια τριών δεκαδικών Πραγματικός αριθμός με ακρίβεια τριών δεκαδικών Πραγματικός αριθμός με ακρίβεια τριών δεκαδικών Πραγματικός αριθμός με ακρίβεια δυο δεκαδικών Πραγματικός αριθμός με ακρίβεια δυο δεκαδικών Πραγματικός αριθμός με ακρίβεια δυο δεκαδικών Πραγματικός αριθμός με ακρίβεια δυο δεκαδικών Πραγματικός αριθμός με ακρίβεια δυο δεκαδικών Πραγματικός αριθμός με ακρίβεια δυο δεκαδικών Πραγματικός αριθμός με ακρίβεια δυο δεκαδικών Πραγματικός αριθμός με ακρίβεια δυο δεκαδικών Πραγματικός αριθμός με ακρίβεια δυο δεκαδικών Πραγματικός αριθμός με ακρίβεια δυο δεκαδικών Πραγματικός αριθμός με ακρίβεια δυο δεκαδικών 45

46 Σελίδα δεύτερη Αυτή η σελίδα περιλαμβάνει τις χρεώσεις της ΔΕΗ, ενώ η διαχείριση της με τον ίδιο τρόπο που γίνεται η διαχείριση της πρώτης. 46

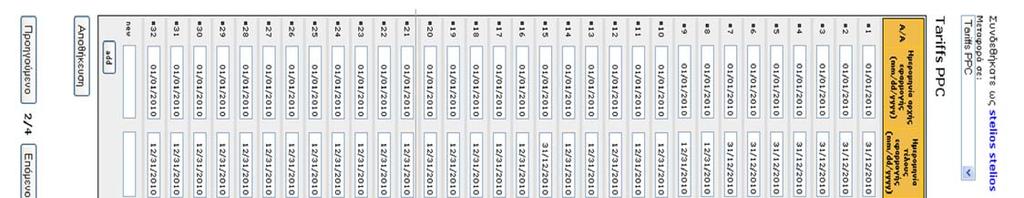

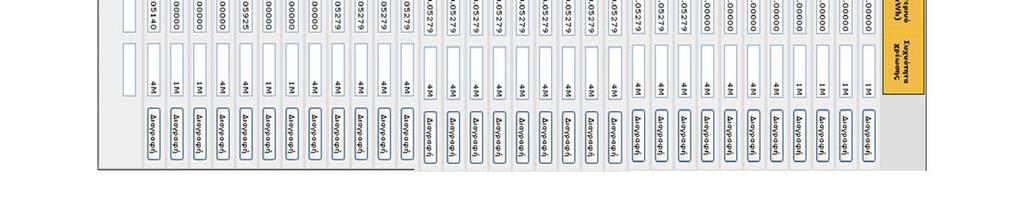

47 Εικόνα 14.2 η σελίδα admin interface 47

48 Η δομή του πίνακα tariffs ppc είναι η εξής (Πίνακας 18): Πίνακας 18. Δομή του πίνακα tariffs ppc Πεδίο Ημερομηνία αρχής εφαρμογής Ημερομηνία τέλους εφαρμογής Είδος τιμολογίου Παροχή Κατανάλωση από Κατανάλωση έως Πάγιο σε ευρώ Ισχύς σε ευρώ/ KW Ενέργεια ( ) Ενέργεια ( ) Ενέργεια ( ) Ενέργεια ( ) Ενέργεια (3000+) Νυκτερινό σε ευρώ/ KW Συχνότητα χρέωσης Περιορισμοί Ημερομηνία σε μορφή mm/dd/yyyy Ημερομηνία σε μορφή mm/dd/yyyy Κανένας Κανένας Ακέραιος αριθμός Ακέραιος αριθμός Πραγματικός αριθμός ακριβείας δυο δεκαδικών Πραγματικός αριθμός ακριβείας τριών δεκαδικών Πραγματικός αριθμός ακριβείας τριών δεκαδικών Πραγματικός αριθμός ακριβείας τριών δεκαδικών Πραγματικός αριθμός ακριβείας τριών δεκαδικών Πραγματικός αριθμός ακριβείας τριών δεκαδικών Πραγματικός αριθμός ακριβείας τριών δεκαδικών Πραγματικός αριθμός ακριβείας τριών δεκαδικών Κείμενο Σελίδα τρίτη Αυτή η σελίδα είναι πανομοιότυπη με την προηγούμενη και αντιστοιχεί στις χρεώσεις του προμηθευτή. Ο πίνακας tariffs supplier έχει ένα παραπάνω πεδίο στο τέλος σε σχέση με τον tariffs ppc που αντιστοιχεί στο ποσοστό έκπτωσης προμηθευτή επί της ανηγμένης τιμής % με τον περιορισμό να είναι ακέραιος από το 1 μέχρι το

49 Εικόνα η σελίδα admin interface 49

50 Σελίδα τέταρτη Εδώ ο administrator έχει την δυνατότητα να προσπελάσει όλες τις τεχνικές αναλύσεις που έγιναν από τους χρήστες της εφαρμογής σε ένα προκαθορισμένο από αυτόν χρονικό διάστημα. Την αρχική ημερομηνία του χρονικού διαστήματος που επιθυμεί να εξετάσει την συμπληρώνει στο πεδίο «Από» ενώ το πέρας του χρονικού διαστήματος στο πεδίο «Μέχρι». Πατώντας το κουμπί «Αναζήτηση» εμφανίζονται όλες οι τεχνικές ανάλυσης που έγιναν από τους χρήστες στο επιλεγμένο χρονικό διάστημα. Η μορφή που θα πρέπει να εισάγεται η ημερομηνία είναι mm/dd/yyyy. Τα αποτελέσματα που λαμβάνει ο administrator από την αναζήτηση αυτή φαίνονται στην ακόλουθη εικόνα (Εικόνα 17). Εικόνα η σελίδα admins interface 50

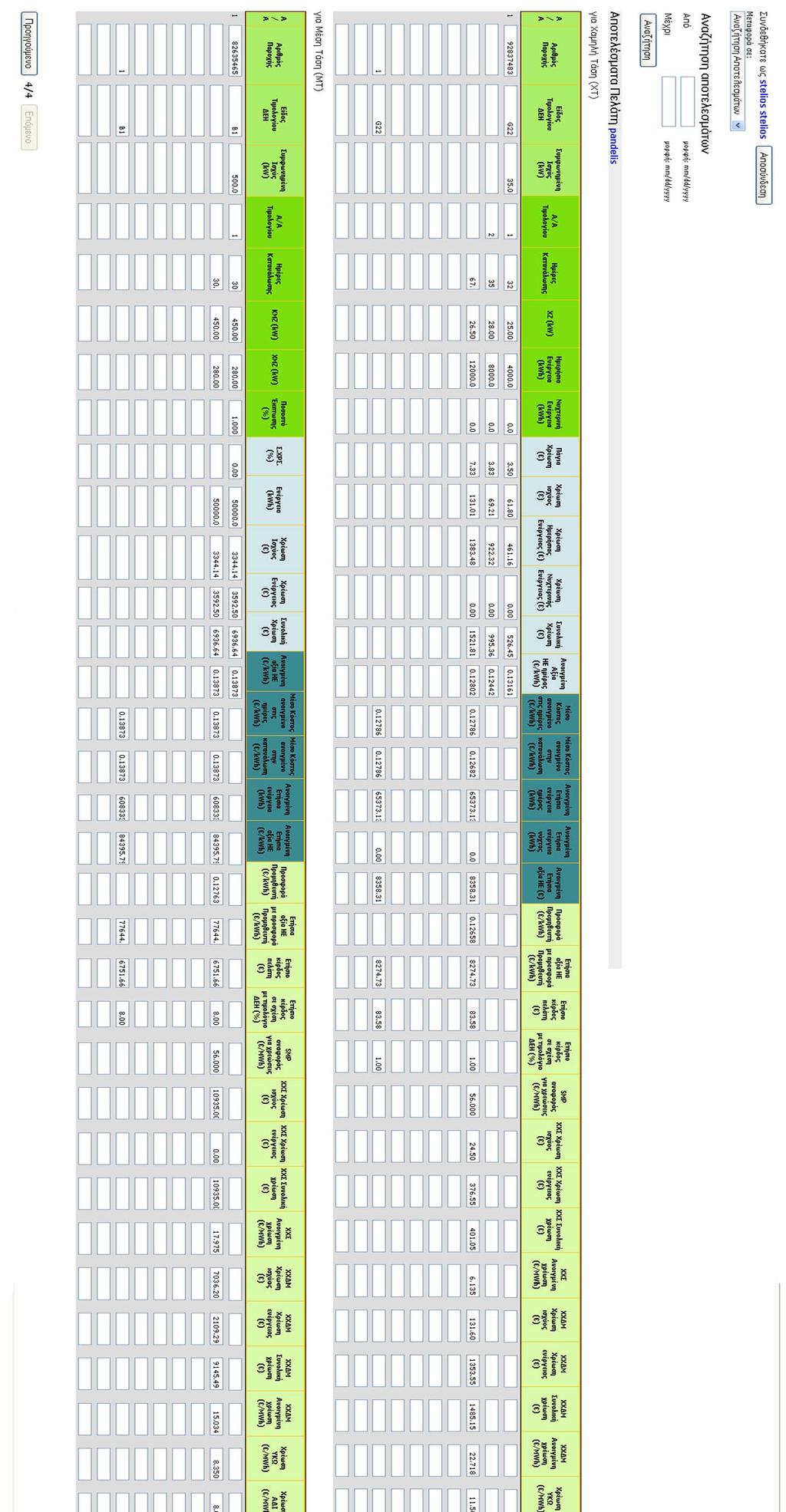

51 Εικόνα 17.Εικόνα αποτελεσμάτων Χαμηλής και Μέσης Τάσης 51

52 Η εμφάνιση των αποτελεσμάτων χαμηλής τάσης γίνεται σε ένα grid, με κάθε γραμμή να αποτελείται από τα εξής στοιχεία (Πίνακας 19): 52

53 Πίνακας 19. Αποτελέσματα Χαμηλής Τάσης Α/Α Περιγραφή πεδίου Μονάδες μέτρησης 1 Αύξων αριθμός γραμμής 2 Αριθμός παροχών 3 Είδος τιμολογίου ΔΕΗ 4 Συμφωνημένη ισχύς kva 5 Αύξων αριθμός τιμολογίου 6 Ημέρες κατανάλωσης 7 XZ kw 8 Ημερήσια Ενέργεια kwh 9 Νυχτερινή Ενέργεια kwh 10 Πάγια χρέωση Ευρώ 11 Χρέωση ισχύος Ευρώ 12 Χρέωση ενέργειας Ευρώ 13 Χρέωση ημερήσιας ενέργειας Ευρώ 14 Χρέωση νυχτερινής ενέργειας Ευρώ 15 Συνολική χρέωση Ευρώ 16 Ανηγμένη αξία ηλεκτρικής ενέργειας Ευρώ/ KWh 17 Μέσο κόστος ανηγμένο στις ημέρες Ευρώ/ kwh 18 Μέσο κόστος ανηγμένο στην κατανάλωση Ευρώ/ kwh 19 Ανηγμένη ετήσια ενέργεια ημέρας kwh 20 Ανηγμένη ετήσια ενέργεια νύχτας kwh 21 Ανηγμένη ετήσια αξία ηλεκτρικής ενέργειας Ευρώ 22 Προσφορά προμηθευτή Ευρώ/ kwh 23 Ετήσια αξία ηλεκτρικής ενέργειας με προφορά προμηθευτή Ευρώ/ kwh 24 Ετήσιο κέρδος πελάτη Ευρώ 25 Ετήσιο κέρδος με τιμολόγιο ΔΕΗ % % 26 SMP αναφοράς για χρεώσεις Ευρώ/ MWh 27 ΧΧΣ Χρέωση ισχύος Ευρώ 28 ΧΧΣ Χρέωση ενέργειας Ευρώ 29 ΧΧΣ Συνολική χρέωση Ευρώ 30 ΧΧΣ Ανηγμένη χρέωση Ευρώ 31 ΧΧΔΜ Χρέωση ισχύος Ευρώ 32 ΧΧΔΜ Χρέωση ενέργειας Ευρώ 33 ΧΧΔΜ Συνολική χρέωση Ευρώ 34 ΧΧΔΜ Ανηγμένη χρέωση Ευρώ/ MWh 35 Χρέωση ΥΚΩ Ευρώ/ MWh 36 Χρέωση ΑΔΙ Ευρώ/ MWh 37 Χρέωση επικουρικών υπηρεσιών Ευρώ/ MWh 38 Χρέωση απωλειών Ευρώ/ MWh 39 Χρέωση κάλυψης μεταβλητών κόστους μονάδων Ευρώ/ MWh 40 Χρέωση ΔΕΣΜΗΕ, ΡΑΕ, κ.λ.π Ευρώ/ MWh 41 Σύνολο χρεώσεων Ευρώ/ MWh 42 Μικτό κέρδος προμηθευτή Ευρώ/ MWh 43 Ετήσιο μικτό κέρδος προμηθευτή Ευρώ 53

54 Τα αποτελέσματα της ΜΤ εμφανίζονται ως εξής (Πίνακας 20): Πίνακας 20. Αποτελέσματα Μέσης Τάσης Α/Α Περιγραφή πεδίου Μονάδες μέτρησης 1 Αύξων αριθμός σειράς 2 Αριθμός παροχής 3 Είδος τιμολογίου ΔΕΗ 4 Συμφωνημένη Ισχύς kva 5 Αύξων αριθμός τιμολογίου 6 Ημέρες κατανάλωσης 7 KMZ KW 8 XMZ KW 9 Ποσοστό έκπτωσης % % 10 Σ. ΧΡΣ. % % 11 Ενέργεια KW 12 Χρέωση ισχύος Ευρώ 13 Χρέωση ενέργειας Ευρώ 14 Συνολική χρέωση Ευρώ 15 Ανηγμένη αξία ηλεκτρικής ενέργειας Ευρώ/ KWh 16 Μέσο κόστος ανηγμένο στις ημέρες Ευρώ/ kwh 17 Μέσο κόστος ανηγμένο στην κατανάλωση Ευρώ/ kwh 18 Ανηγμένη ετήσια ενέργεια kwh 19 Ανηγμένη ετήσια αξία ηλεκτρικής ενέργειας Ευρώ/ kwh 20 Προσφορά προμηθευτή Ευρώ/ kwh 21 Ετήσια αξία ηλεκτρικής ενέργειας με προσφορά προμηθευτή Ευρώ/ kwh 22 Ετήσιο κέρδος πελάτη Ευρώ 23 Ετήσιο κέρδος σε σχέση με το τιμολόγιο ΔΕΗ % 24 SMP αναφοράς για χρεώσεις Ευρώ/ MWh 25 Χρέωση ισχύος Ευρώ 26 Χρέωση ενέργειας Ευρώ 27 Συνολική χρέωση Ευρώ 28 Ανηγμένη χρέωση Ευρώ 29 Χρέωση ισχύος Ευρώ 30 Χρέωση ενέργειας Ευρώ 31 Συνολική χρέωση Ευρώ 32 Ανηγμένη χρέωση Ευρώ/ MWh 33 Χρέωση ΥΚΩ Ευρώ/ MWh 34 Χρέωση ΑΔΙ Ευρώ/ MWh 35 Χρέωση επικουρικών υπηρεσιών Ευρώ/ MWh 36 Χρέωση απωλειών Ευρώ/ MWh 37 Χρέωση κάλυψης μεταβλητών κόστους μονάδων Ευρώ/ MWh 38 Χρέωση ΔΕΣΜΗΕ, ΡΑΕ, κ.λ.π Ευρώ/ MWh 39 Σύνολο χρεώσεων Ευρώ/ MWh 40 Μικτό κέρδος προμηθευτή Ευρώ/ MWh 41 Ετήσιο μικτό κέρδος προμηθευτή Ευρώ 54

55 7. ΣΥΝΟΨΗ ΣΥΜΠΕΡΑΣΜΑΤΑ Όπως είναι ευρύτερα γνωστό, το μονοπώλιο της Δημόσιας Επιχείρησης Ηλεκτρισμού στην παροχή των υπηρεσιών ηλεκτρικής ενέργειας, είχε οδηγήσει το κοινό σε μια απώλεια της αγοραστικής του συνείδησης, καθώς δεν είχε άλλη επιλογή από το να αποδεχτεί τις χρεώσεις της ΔΕΗ ως αυτές είχαν. Η απελευθέρωση της αγοράς είχε ως συνέπεια την αλλαγή του τοπίου στη προσφορά ηλεκτρικής ενέργειας και την δημιουργία ανταγωνιστικών τιμών. Οι καταναλωτές δεν είναι ακόμα ενήμεροι για την εξοικονόμηση χρημάτων που θα μπορούσαν ενδεχομένως να πετύχουν επιλέγοντας τον πάροχο που θα τους παρείχε την πιο συμφέρουσα για αυτούς προσφορά. Στόχος της παρούσας εργασίας ήταν η δημιουργία μιας εφαρμογής που θα χρησίμευε ως εργαλείο για να μπορέσει οποιοσδήποτε καταναλωτής να κάνει εύκολα, γρήγορα και αξιόπιστα τις συγκρίσεις που επιθυμεί. Μέσω των συγκρίσεων αυτών θα μπορεί να αποφασίσει ενήμερα και υπεύθυνα για την επιλογή του παρόχου που καλύπτει με τον καταλληλότερο τρόπο τις ανάγκες του. Σε πολλούς τομείς, οι οποίοι ήταν μονοπώλια και απελευθερώθηκαν αργότερα, όπως παραδείγματος χάριν οι τηλεπικοινωνίες, έχει παρατηρηθεί ότι εφαρμογές που δίνουν την δυνατότητα σύγκρισης των παρεχόμενων υπηρεσιών των διάφορων φορέων συμβάλλουν καθοριστικά στην ορθότερη ενημέρωση και τελική επιλογή των καταναλωτών. Καθώς η παρούσα εργασία είναι η πρώτη εφαρμογή που προσφέρει την δυνατότητα σύγκρισης των παροχών ηλεκτρικής ενέργειας, υπάρχουν πληθώρα θετικών ενδείξεων που υποστηρίζουν ότι και αυτή η εφαρμογή θα αποδειχτεί εξίσου χρήσιμη σε ευρεία κλίμακα χρήσης. 55
