X310 The original laser distance meter

Transcript

1 TM Leca DISTO touch TMD810 Leca DISTO X10 The orgnal laser dstance meter The orgnal laser dstance meter The orgnal laser dstance meter

2 Πίνακας περιεχομένων Ρύθμιση οργάνου Εισαγωγή Συνοπτική παρουσίαση Βασική οθόνη μέτρησης Οθόνη επιλογής Εντοπιστής κουκκίδας (οθόνη) Αλλαγή της μπαταρίας ιόντων λιθίου μέσω USB Χειρισμός Χρήση της οθόνης αφής Ενεργοποίηση/απενεργοποίηση Εκκαθάριση Κωδικοί μηνυμάτων Τελικό εξάρτημα πολλαπλών λειτουργιών Μέτρηση μόνιμης /ελάχιστης-μέγιστης απόστασης Πρόσθεση / Αφαίρεση Εντοπιστής κουκκίδας (οθόνη) Στιγμιότυπο οθόνης Ρυθμίσεις Συνοπτική παρουσίαση Μονάδες κλίσης Μονάδες απόστασης Ενεργοποίηση/απενεργοποίηση Beep Ενεργοποίηση/Απενεργοποίηση ψηφιακού αλφαδιού (Απ)Ενεργοποίηση κλειδώματος πλήκτρων Ενεργοποίηση με κλείδωμα πλήκτρων Bluetooth Ρυθμίσεις Βαθμονόμηση αισθητήρα κλίσης (Βαθμονόμηση κλίσης) Εξατομικευμένα αγαπημένα Φωτισμός Ενεργοποίηση/Απενεργοποίηση οθόνης αφής Ημερομηνία και ώρα Ρύθμιση πυξίδας Offset Μηδενισμός Λειτουργίες Συνοπτική παρουσίαση Χρονοδιακόπτης Υπολογιστής Ρύθμιση επιπέδου μέτρησης/τριπόδου Μνήμη Μέτρηση μεμονωμένης απόστασης Έξυπνη οριζόντια λειτουργία Αλφάδι Εμβαδόν Όγκος Φωτογραφία Πυξίδα Gallery Εμβαδόν τριγώνου Λειτουργία μεγάλης εμβέλειας Μέτρηση προφίλ ύψους Κεκλιμένα αντικείμενα Ανίχνευση ύψους Τραπέζιο Χάραξη Πυθαγόρας (2 σημεία) Πυθαγόρας ( σημεία) Πλάτος Διάμετρος Εμβαδόν από τη φωτογραφία Τεχνικά χαρακτηριστικά Κωδικοί μηνυμάτων Φροντίδα Εγγύηση Οδηγίες ασφαλείας Τομείς ευθύνης Μη επιτρεπόμενη χρήση Περιορισμοί χρήσης Απόρριψη Ηλεκτρομαγνητική συμβατότητα (ΗΜΣ) Χρήση του προϊόντος με Bluetooth Κατηγορία λέιζερ Πινακίδες Leca DISTO TM D810 touch 79909c 1

3 Ρύθμιση οργάνου Εισαγωγή Διαβάστε προσεκτικά τις οδηγίες ασφαλείας και το εγχειρίδιο χρήσης πριν χρησιμοποιήσετε το προϊόν για πρώτη φορά. Ο υπεύθυνος του προϊόντος πρέπει να διασφαλίσει ότι όλοι οι χρήστες κατανοούν και τηρούν αυτές τις οδηγίες. Τα σύμβολα που χρησιμοποιούνται έχουν την ακόλουθη σημασία: ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υποδηλώνει μια δυνητικά επικίνδυνη κατάσταση ή ακούσια χρήση η οποία, αν δεν αποφευχθεί, ενδέχεται να προκαλέσει θάνατο ή σοβαρό τραυματισμό. ΠΡΟΣΟΧΗ Υποδηλώνει μια δυνητικά επικίνδυνη κατάσταση ή ακούσια χρήση η οποία, αν δεν αποφευχθεί, ενδέχεται να προκαλέσει μικρό τραυματισμό ή σημαντική υλική, οικονομική ή περιβαλλοντική ζημιά. Σημαντικές παράγραφοι που πρέπει να λαμβάνονται υπόψη κατά τη χρήση του οργάνου, καθώς επιτρέπουν την τεχνικά ορθή και αποδοτική χρήση του. Συνοπτική παρουσίαση Ένδειξη Ενεργοποίη ση / Μέτρηση Εντοπιστής κουκκίδας (οθόνη) Περιήγηση Clear / Off (Eκκαθάριση/απενεργοποίηση) Πλήκτρα επιλο γής συνδεδεμέ να με τα σύμβολα παραπάνω Οθόνη λειτουρ γιών Enter / Ίσον Πρόσθεση / Αφαίρεση Leca DISTO TM D810 touch 79909c 2

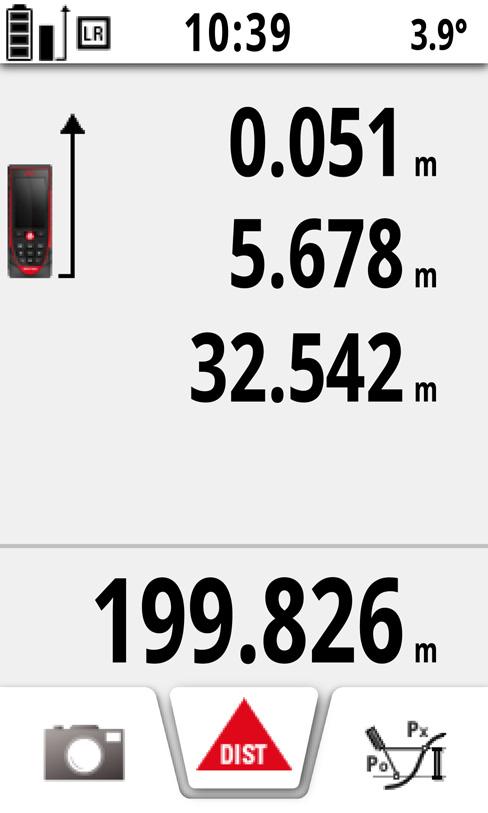

4 Ρύθμιση οργάνου Βασική οθόνη μέτρησης Οθόνη επιλογής Γραμμή κατά στασης FUNC Λειτουργία / Ρυθμίσεις Κύρια γραμμή Ενεργή λειτουργία Αγγίξτε εδώ για έναρξη του ON/DIST σε λειτουργία απόστασης Αγαπημένα Ρυθμίσεις Λειτουργία Βοήθειας Leca DISTO TM D810 touch 79909c

5 Ρύθμιση οργάνου Εντοπιστής κουκκίδας (οθόνη) Βαθμός ζουμ 1x Ρύθμιση φω τεινότητας με το αριστερό και δεξί πλήκτρο περιήγησης Ενεργή λει τουργία m Σταυρόνημα Ζουμε με τα πλή κτρα περιήγη σης πάνω και κάτω Αγαπημένα Ανοίξτε 2 δάχτυλα για ζουμ στην οθόνη αφής Leca DISTO TM D810 touch 79909c 4

6 Ρύθμιση οργάνου Αλλαγή της μπαταρίας ιόντων λιθίου μέσω USB Φορτίστε την μπαταρία πριν τη χρησιμοποιήσετε για πρώτη φορά. Χρησιμοποιήστε το συνοδευτικό καλώδιο για να φορτίσετε την μπαταρία. Συνδέστε το μικρό άκρο του καλωδίου στην οπή της συσκευής και το μεγάλο άκρο του φορτιστή σε μια πρίζα. Επιλέξτε το σωστό φις ανάλογα με την εκάστοτε χώρα. Η συσκευή δεν μπορεί να χρησιμοποιηθεί ενώ φορτίζει. Μπορείτε επίσης να χρησιμοποιήσετε υπολογιστή για τη φόρτιση της συσκευής, αλλά έτσι η φόρτιση διαρκεί περισσότερο. Εάν η συσκευή συνδεθεί σε υπολογιστή μέσω καλωδίου USB, μπορείτε να κατεβάσετε (download) ή να διαγράψετε το gallery. Το ανέβασμα (upload) δεδομένων δεν είναι εφικτό. Φορτίζετε τις μπαταρίες όταν το σύμβολο της μπαταρίας αναβοσβήνει. Κατά τη φόρτιση, η συσκευή μπορεί να αναπτύξει θερμοκρασία. Αυτό είναι φυσιολογικό και δεν επηρεάζει τη διάρκεια ζωής ή την απόδοση της συσκευής. Εάν η μπαταρία αναπτύξει θερμοκρασία πάνω από 40 C / 104 F, ο φορτιστής διακόπτει τη διαδικασία. Στη συνιστώμενη θερμοκρασία αποθήκευσης -20 C έως +0 C (-4 F έως +86 F), οι μπαταρίες με κατάσταση φόρτισης 50% έως 100% μπορούν να αποθηκευτούν έως και 1 χρόνο. Μετά από αυτό το διάστημα αποθήκευσης, οι μπαταρίες πρέπει να επαναφορτιστούν. Για να εξοικονομήσετε ενέργεια, αποσυνδέστε το φορτιστή από την πρίζα όταν δεν χρησιμοποιείται. Όταν φορτίζετε στην μπαταρία, η κατάσταση επισημαίνεται από τα εξής εικονίδια: Φορτίζει Πλήρως φορτισμένη ΠΡΟΣΟΧΗ Η λανθασμένη σύνδεση του φορτιστή μπορεί να προκα λέσει σοβαρή ζημιά στη συσκευή. Η ζημιά που προκαλείται από πλημμελή χρήση δεν καλύπτεται από την εγγύηση. Χρησιμοποιείτε μόνο φορτιστές, μπαταρίες και καλώδια της Leca. Η μπαταρία μπορεί να εκραγεί ή η συσκευή να υποστεί ζημιά εάν χρησιμοποιηθούν μη εγγεκριμένοι φορτιστές. Εάν η συσκευή συνδεθεί σε υπολογιστή μέσω καλωδίου USB, μπορείτε να κατεβάσετε (download) ή να διαγράψετε το gallery. Το ανέβασμα (upload) δεδομένων δεν είναι εφικτό. 4 h Leca DISTO TM D810 touch 79909c 5

7 Χειρισμός Χρήση της οθόνης αφής Χρησιμοποιείτε μόνο τα δάκτυλά σας στην οθόνη αφής. Φροντίστε ώστε η οθόνη να μην έρχεται σε επαφή με άλλες ηλε κτρικές συσκευές, Οι ηλεκτροστατικές εκκενώσεις μπορεί να προκαλέσουν βλάβη στην οθόνη αφής. Φροντίστε ώστε η οθόνη αφής να μην έρθει σε επαφή με νερό. Η οθόνη αφής μπορεί να δυσλειτουργεί σε συνθήκες υγρασίας ή όταν εκτεθεί σε νερό. Για να αποφευχθεί η ζημιά στην οθόνη αφής, μην την ακουμπάτε με αιχμηρά αντικείμενα και μην ασκείτε υπερβολική πίεση με τα δάχτυλά σας. Άγγιγμα Τράβηγμα Αγγίξτε την οθόνη για να ανοίξει ένα κουμπί οθόνης ή για να κάνετε μια επιλογή. Αγγίζοντας το εικονίδιο στη μέση της κάτω γραμμής, ενεργοποιείται η μέτρηση απόστασης ή τίθεται σε λειτουργία η κάμερα. Τραβήξτε (σύρετε) το δάκτυλό σας στην οθόνη για να μετακινηθείτε στην προηγούμενη ή την επόμενη οθόνη στη λειτουργία Gallere. Άνοιγμα Απλώστε τα 2 από τα δάχτυλά σας για ζουμ, αν είναι ενεργοποιημένος ο εντοπιστής κουκκίδας. Αντί για την οθόνη αφής, μπορείτε επί σης να χρησιμο ποιήσετε τα κουμπιά στο πληκτρολόγιο. Leca DISTO TM D810 touch 79909c 6

8 Χειρισμός Ενεργοποίηση/απενεργοποίηση Εκκαθάριση Κωδικοί μηνυμάτων ON OFF 2 δευτ. Η συσκευή απενεργοποιείται. Εάν δεν πατήσε τε κάποιο πλή κτρο επί 180 δευτ., η συσκευή απενερ γοποιείται αυτόματα. Τελικό εξάρτημα πολλαπλών λειτουργιών 1x Αναίρεση τελευ ταίας ενέργειας. 2x Έξοδος από την τρέχουσα λειτουργία, μετάβαση στο προεπι λεγμένη πρόγραμμα λειτουργίας. Η προσανατο λισμός του τε λικού εξαρτήματος ανιχνεύεται αυτόματα και το μηδενικό σημείο ρυθμίζεται ανάλογα. Εάν εμφανιστεί το εικονίδιο πλη ροφοριών μαζί με έναν αριθμό, ανατρέξτε στις οδηγίες στην ενό τητα "Κωδικοί μηνυμάτων". Παράδειγμα: Μέτρηση μόνιμης /ελάχιστης-μέγιστης απόστασης Η ελάχιστη και η μέγιστη με ελάχ. μέγ. τρούμενη απόσταση εμφανίζεται 1 2 στην οθόνη (mn, max.). Η τιμή που μετρήθηκε τελευταία εμφανίζεται στην κεντρική 2 δευτ. γραμμή. Χρησιμοποιείται για τη μέτρηση διαγώνιας (μέγιστες τιμές) ή οριζόντιας απόστασης (ελάχιστες τιμές) 8.52 m Διακόπτει τη μέτρηση μόνι μης /ελάχιστης-μέγιστης απόστασης. Leca DISTO TM D810 touch 79909c 7

9 Χειρισμός Πρόσθεση / Αφαίρεση m 2 Η επόμενη μέ τρηση προστίθεται στην προηγούμενη. 2x Η επόμενη μέ τρηση αφαιρεί ται από την προηγούμενη. 7.2 m m m Μπορείτε να επαναλάβετε αυτή τη διαδικασία όπως επιθυμείτε. Μπορείτε να χρησιμοποιήσετε την ίδια διαδικασία για να προσθέσετε ή να αφαιρέσετε εμβαδά ή όγκους. Εντοπιστής κουκκίδας (οθόνη) 1 1x 2 4x 2x 1x m 1x OV * 0.00m Έξοδος από τον εντοπιστή κουκκίδας (οθόνη). Αυτό βοηθά σημαντικά για τις υπαίθριες μετρήσεις. Ο ενσωματωμένος εντοπιστής κουκκίδας (οθόνη) δείχνει το στόχο στην οθόνη. Η συσκευή πραγματοποιεί μέτρηση στη μέση του σταυρονήματος, ακόμη κι αν η κουκκίδα λέιζερ δεν είναι ορατή. Παρατηρούνται σφάλματα παράλαξης όταν η κάμερα εντο πιστή κουκκίδας χρησιμοποιείται σε κοντινούς στόχους, γεγονός που γίνεται αντιληπτό από τη μετατόπιση του λέ ιζερ πάνω στο σταυρόνημα. Σε αυτή την περίπτωση, πρέπει να βασίζεστε στην πραγματική κουκκίδα λέιζερ. * OV = Επισκόπηση Leca DISTO TM D810 touch 79909c 8

10 Χειρισμός Στιγμιότυπο οθόνης 2 δευτ. 1x m Το στιγμιότυπο οθόνης αποθηκεύ εται στην gallery. Leca DISTO TM D810 touch 79909c 9

11 Ρυθμίσεις Συνοπτική παρουσίαση 1 2 Μονάδες κλίσης Μονάδες κλίσης Μονάδες απόστασης Beep Ψηφιακό αλφάδι Κλείδωμα πληκτρολογίου Bluetooth Smart Βαθμονόμηση κλίσης Αγαπημένα Φωτισμός Οθόνη αφής Ημερομηνία και ώρα Ρύθμιση πυξίδας Offset Μηδενισμός Πληροφορίες Πληροφορίες χώρας 1 2 Εναλλαγή μεταξύ 4 των παρακάτω μο νάδων: 60.0 ± ± % 0.0 mm/m 0.00 n/ft Επιβεβαιώστε τη ρύθμιση. 5 Έξοδος από τις ρυθμίσεις. Leca DISTO TM D810 touch 79909c 10

12 Ρυθμίσεις Μονάδες απόστασης m m m 0.0 mm Εναλλαγή μετα ξύ των παρακάτω μονάδων: Art. No : 0.00 ft 0.00 n 0 n 1/2 0'00" 1/2 US-Model Art. No : 0.00 m 0 n 1/ m 0'00" 1/ m 0 n 1/8 0.0 mm 0'00" 1/ ft 0 n 1/ n 0'00" 1/4 0 n 1/ yd 0'00" 1/2 4 5 Επιβεβαιώστε τη ρύθμιση. Έξοδος από τις ρυθμίσεις. Leca DISTO TM D810 touch 79909c 11

13 Ρυθμίσεις Ενεργοποίηση/απενεργοποίηση Beep 1 2 Έξοδος από τις Για ενεργοποίη ρυθμίσεις. ση, επαναλάβετε τη διαδικασία. ON OFF Ενεργοποίηση/Απενεργοποίηση ψηφιακού αλφαδιού 1 2 Το ψηφιακό αλ φάδι εμφανίζεται στη γραμμή κατάστασης. Για ενεργοποίη ση, επαναλάβετε τη διαδικασία. Έξοδος από τις ρυθμίσεις. 1 ON OFF (Απ)Ενεργοποίηση κλειδώματος πλήκτρων 2 Για απενεργοποίηση, επαναλάβετε τη διαδι κασία. Το κλείδωμα πλήκτρων είναι ενερ γό εάν η συσκευή είναι απενεργοποιημένη. 1 Έξοδος από τις ρυθμίσεις. Ενεργοποίηση με κλείδωμα πλήκτρων 2 εντός 2 δευτ. OFF ON Leca DISTO TM D810 touch 79909c 12

14 1 Ρυθμίσεις Bluetooth Ρυθμίσεις OFF ON 2 OFF OFF Για επεξήγηση, βλ. πλαίσιο πληροφοριών παρακάτω. Ειδικές ρυθμίσεις για τη μεταφορά δεδομένων. Απενεργοποιεί το Bluetooth. Αριθμητική λειτουργία: Χρησιμοποιείτε αυτή τη λειτουργία αν θέλετε να μεταφέρετε δεδομένα σε με τη μορφή αριθμών, π.χ. σε φύλλα εργασίας. Οι μονάδες ft/n κλασματικής μορφής μετατρέπονται σε δεκαδικό αριθμό. Η συσκευή είναι αποσυνδεδεμένη. Τα 'Αγαπημένα' εξαφανίζονται και εμφανίζονται δύο πλήκτρα λειτουργιών: Επιτρέπει τη χρήση των πλήκτρων με τα βέλη για τη μετακί νηση του κέρσορα στον υπολογιστή σας. αποστέλλει την τιμή της κεντρικής γραμμής στον υπολογι στή σας. Λειτουργία κειμένου: Χρησιμοποιείτε αυτή τη λειτουργία για να μεταφέρετε δεδομένα με τη μορφή κειμένου, π.χ. εργασία με πρόγραμμα επεξεργασίας κειμένου. Η συσκευή είναι αποσυνδεδεμένη. Τα 'Αγαπημένα' εξαφανίζονται και εμφανίζονται δύο πλήκτρα λειτουργιών: Επιτρέπει τη χρήση των πλήκτρων με τα βέλη για τη μετακί νηση του κέρσορα στον υπολογιστή σας. αποστέλλει την τιμή της κεντρικής γραμμής στον υπολογι στή σας. Λειτουργία εφαρμογών: Χρησιμοποιείτε αυτή τη λειτουργία για τη μεταφορά δεδομένων μέσω εφαρμογής. Ειδικές ιδιότητες: Η προεπιλεγμένη ρύθμιση είναι ENCRYPTED (Κρυπτογραφημένη). Έξοδος από τις ρυθμίσεις. Προεπιλεγμένη λειτουργία: Bluetooth ενεργοποιείται και το μαύρο εικονίδιο Bluetooth εμφανίζεται στη γραμμή κατάστασης. Το μπλε εικονίδιο Bluetooth εμφανίζεται στη γραμμή κατάστασης εάν η συσκευή έχει συνδεθεί μέσω Bluetooth. Ενεργοποίηση του Bluetooth Smart στις Ρυθμίσεις. Συνδέστε τη συσκευή με το smartphone σας, tablet, laptop... Η τρέχουσα μέτρηση μεταβιβάζεται αυτόματα εάν η σύνδεση Bluetooth έχει εδραιωθεί. Για να μεταβιβαστεί ένα αποτέλεσμα από την κεντρική γραμμή, πατήστε =. Bluetooth απενεργοποιείται μόλις απενεργοποιηθεί το αποστασιόμετρο λέιζερ. Η αποτελεσματική και πρωτοποριακή μονάδα Bluetooth Smart (με το νέο πρότυπο Bluetooth V4.0) λειτουργεί με όλες τις συσκευές Bluetooth Smart Ready. Όλες οι υπόλοιπες συσκευές Bluetooth δεν υποστηρίζουν τη μονάδα εξοικονόμησης ενέργειας Bluetooth Smart, η οποία είναι ενσωματωμένη στη συσκευή. Δεν παρέχουμε εγγύηση για το δωρεάν λογισμικό DISTO ούτε υποστήριξη. Δεν φέρουμε καμία ευθύνη που αφορά στη χρήση του δωρεάν λογισμικού και δεν παρέχουμε διορθώσεις ή αναβαθμίσεις. Μπορείτε να βρείτε μια μεγάλη γκάμα από λογισμικό στην ιστοσελίδα μας, το οποίο διατίθεται προς πώληση. Εφαρμογές (Apps) για Androd ή Mac OS μπορείτε να βρείτε στα ειδικά διαδικτυακά καταστήματα. Για περισσότερες λεπτομέρειες, ανατρέξτε στην ιστοσελίδα μας. Leca DISTO TM D810 touch 79909c 1

15 Ρυθμίσεις Βαθμονόμηση αισθητήρα κλίσης (Βαθμονόμηση κλίσης) Τοποθετήστε τη συσκευή σε μια επίπεδη επιφάνεια Περιστρέψτε τη συσκευή οριζόντια κατά 180 και τοποθετήστε την ξανά σε μια απόλυτα επίπεδη επιφάνεια Περιστρέψτε τη συσκευή οριζόντια κατά 180 και τοποθετήστε την ξανά σε μια απόλυτα επίπεδη επιφάνεια. Τοποθετήστε τη συσκευή σε μια επίπεδη επιφάνεια. 10 Μετά από 2 δευτ. η συσκευή επιστρέφει στη βασική λειτουργία. Leca DISTO TM D810 touch 79909c 14

16 Ρυθμίσεις Εξατομικευμένα αγαπημένα 1 Φωτισμός Favorte 2 Επιλέξτε την 'αγαπημένη' λειτουργία. 4 Πατήστε το αρι στερό ή δεξί πλήκτρο επιλογής. Η λειτουργία ορίζεται στα αγαπημένα πάνω από το αντίστοιχο πλήκτρο επιλογής. Επιλέξτε τις αγαπημένες σας λει τουργίες για γρήγορη πρόσβαση. Συντόμευση: Πατήστε επί 2 δευτ. ένα πλήκτρο επιλογής στη λειτουργία μέτρησης. Επιλέξτε την αγαπημένη σας λειτουργία και πατήστε ξανά το αντίστοιχο πλήκτρο επιλογής στιγμιαία /6 1/6 2/6 /6 4/6 5/6 6/6 Επιλέξτε τη φω τεινότητα. 4 Επιβεβαιώστε τη ρύθμιση. 5 Έξοδος από τις ρυθμίσεις. Για εξοικονό μηση ισχύος, μειώστε τη φωτεινότητα εάν δεν τη χρειάζεστε. Ενεργοποίηση/Απενεργοποίηση οθόνης αφής 1 2 Για απενεργοποίηση, επαναλάβετε τη δια δικασία. Έξοδος από τις ρυθμίσεις. OFF ON Leca DISTO TM D810 touch 79909c 15

17 Ρυθμίσεις Ημερομηνία και ώρα : 00 Ρύθμιση ώρας (ωω:λλ) Ρύθμιση ημε ρομηνίας (εεεε-λλ-ηη) Έξοδος από τις ρυθμίσεις. Ρύθμιση πυξίδας Ρύθμιση της μαγνητικής απόκλισης Ανάλογα με τη γεωγραφική σας θέση, η γωνία απόκλισης μπορεί να διαφέρει σε σχέση με άλλες τοποθεσίες, καθώς οι γεωγραφικοί και μαγνητικοί πόλοι ευθυγραμμίζονται. Ωστόσο, αν δεν επιλεγεί η θέση αναφοράς, η διαφορά απόκλισης μεταξύ των πόλων μπορεί να διαφέρει σημαντικά. Για καλύτερα αποτελέσματα, επιλέξτε το πλησιέστερο γεωγραφικό σημείο αναφοράς ακολουθώντας τα παρακάτω βήματα. 1 2 CH-Zürch Επιλέξτε την πλησιέστε ρη τοποθεσία και η συσκευή ρυθμίζει την απόκλιση ανάλογα. 4 Επιβε βαίωση Πίσω 5 Έξοδος από τις ρυθμίσεις. Leca DISTO TM D810 touch 79909c 16

18 Ρυθμίσεις Offset Επιλέξτε ψηφίο m Ρυθμίστε το ψηφίο m Εγκρίνετε την τιμή. 6 Έξοδος από τις ρυθμίσεις. Με το offset, προστίθεται η αφαιρείται μια συγκεκριμένη τιμή αυτόματα σε όλες τις μετρήσεις. Αυτή η λειτουργία σας επιτρέπει να συνυπολογίσετε τις ανοχές. Εμφανίζεται το εικονίδιο offset. Μηδενισμός 1 2 Δεύτερη επιβεβαίωση με τα πλή κτρα επιλογής: Απόρριψη: Επιβεβαίωση: 4 Έξοδος από τις ρυθμίσεις. Με το μηδενισμό, το όργανο επιστρέφει στις εργοστασιακές του ρυθμίσεις. Όλες οι προσαρμοσμένες ρυθμίσεις και οι αποθηκευμένες πληροφορίες χάνονται. Η επαναρύθμιση μηχανικών μερών (HARDWARE-RESET) πραγματοποιείται πατώντας το πλήκτρο ON/DIST επί 15 δευτ. Leca DISTO TM D810 touch 79909c 17

19 Λειτουργίες Συνοπτική παρουσίαση Χρονοδιακόπτης Υπολογιστής Ρύθμιση επιπέδου μέτρησης Μνήμη Μονή μέτρηση απόστασης Έξυπνη οριζόντια λειτουργία Αλφάδι Εμβαδόν Όγκος Φωτογραφία Πυξίδα Gallery Εμβαδόν τριγώνου Λειτουργία μεγάλης εμβέλειας Μέτρηση προφίλ ύψους Μέτρηση σε κεκλιμένα αντικείμενα Ανίχνευση ύψους Τραπέζιο Χάραξη Πυθαγόρας (2 σημεία) Πυθαγόρας ( σημεία) Πλάτος Διάμετρος Εμβαδόν από τη φωτογραφία Χρονοδιακόπτης sec 10 sec 5 sec 2 sec Off Επιλέξτε ώρα ενεργοποίησης. 4 Επιβεβαιώστε τη ρύθμιση. Η αυτόματη ενεργοποίηση αρχίζει εάν πατήσετε το πλήκτρο Ενεργο ποίηση/μέτρηση. Leca DISTO TM D810 touch 79909c 18

20 Λειτουργίες Υπολογιστής 1 2 C/CE = Επιλέξτε πλήκτρο στην οθόνη. Επιβεβαιώστε κάθε πλήκτρο. Χρησιμοποιήστε τα πλή κτρα επιλογής για εκκαθά ριση ή για το αποτέλεσμα. Το αποτέλεσμα της μέτρησης από την κύρια γραμμή μεταβιβάζεται στον υπολογιστή και μπορεί να χρησιμοποιηθεί για περαιτέρω υπολογισμούς. Οι μονάδες ft/n κλασματικής μορφής μετατρέπονται σε δεκαδικό αριθμό. Για να μεταφέρετε ένα αποτέλεσμα από τον υπολογιστή στο βασικό πρόγραμμα λειτουργίας, πατήστε το πλήκτρο DIST τερματίσετε τη λειτουργία του υπολογιστή. Ρύθμιση επιπέδου μέτρησης/τριπόδου 1 2 Η απόσταση μετράται από το πίσω άκρο της συσκευής (στάνταρ ρύθμιση). Η απόσταση μετράται από έναν αντά πτορα Leca DISTO FTA 60 (σύμβολο κλειδώματος = μόνιμα) 4 Επιβεβαιώστε τη ρύθμιση. Εάν η συσκευή είναι απενερ γοποιημένη, το επίπεδο επιστρέφει στην στάνταρ ρύθμιση (πίσω μέρος της συσκευής). Η απόσταση μετράται μόνιμα από το σπείρωμα του τριπόδου. Η απόσταση μετράται από το μπροστινό άκρο της συσκευής (σύμβολο κλειδώματος = μόνιμα). Leca DISTO TM D810 touch 79909c 19

21 Λειτουργίες Μνήμη 1 2 Εναλλαγή μετα ξύ μετρήσεων. 4 Μέτρηση μεμονωμένης απόστασης m Διαγραφή μνήμης. Μεταφορά τιμής για περαιτέρω ενέργειες. Χρησιμοποιήστε τα πλήκτρα μετακίνησης Πάνω/Κάτω για να εμφανίσετε περισσότερα αποτελέσματα για τη συγκεκριμένη μέτρηση. Συντόμευση 1 2 Στρέψτε το ενεργό λέιζερ προς το στόχο m Επιφάνειες στόχοι: Μπορεί να παρατηρηθούν σφάλματα μέτρησης όταν πραγματοποιείτε μέτρηση σε άχρωμα υγρά, γυαλί, φελιζόλ ή ημιδιαπερατές επιφάνειες ή όταν το λέιζερ είναι στραμμένο με πολύ γυαλιστερές επιφάνειες. Σε σκούρες επιφάνειες, ο χρόνος μέτρησης αυξάνεται. Έξυπνη οριζόντια λειτουργία 1 2 Στρέψτε το λέιζερ προς το στόχο m 0.02 m m x y z x z (έως 60 και με αντίθετη κλίση ±10 ) y Leca DISTO TM D810 touch 79909c 20

22 Λειτουργίες Αλφάδι Εμφανίζει κλίσεις 60 με εγκάρσια κλίση +/- 10. Από το όργανο ακούγεται ένας ήχος (beep) στις 0 και 90. Ιδανική για οριζόντιες ή κάθετες ρυθμίσεις. Εμβαδόν Στρέψτε το λέι ζερ προς το πρώτο σημείο στόχευσης. Στρέψτε το λέι ζερ προς το δεύτερο σημείο στόχευσης m Πρώτη απόσταση 6 Δεύτερη απόσταση.9i0 m m m 2 Περίμετρος Εμβαδόν Το αποτέλεσμα εμφανίζεται στην κεντρι κή γραμμή και η μετρηθείσα τιμή εμφανίζεται από πάνω. Μερικές μετρήσεις / Λειτουργία Panter: Πατήστε + ή - πριν αρχίσει η πρώτη μέτρηση. Πραγματοποιήστε τη μέτρηση και προσθέστε ή αφαιρέστε αποστάσεις. Ολοκληρώστε με το =. Μετρήστε το 2ο μήκος. Leca DISTO TM D810 touch 79909c 21

23 Λειτουργίες Όγκος Στρέψτε το λέι ζερ προς το πρώτο σημείο στόχευσης. Στρέψτε το λέι ζερ προς το δεύ τερο σημείο στόχευσης. Στρέψτε το λέι ζερ προς το τρίτο σημείο στόχευσης m 2.8 m 2.41 m 2.65 m Πρώτη απόσταση Δεύτερη απόσταση Τρίτη απόσταση Όγκος 9 Χρησιμοποιήστε τα πλήκτρα πλοήγησης πάνω/κάτω για να εμφανιστούν περισσότερα αποτελέσματα m m m Εμβαδόν οροφής/ δαπέδου Εμβαδά τοίχου Περίμετρος Leca DISTO TM D810 touch 79909c 22

24 Λειτουργίες Φωτογραφία 1x x OV * Λήψη φωτο γραφίας. Έξοδος. Αγγίξτε το εικονίδιο της κάμερας στη μέση της κάτω γραμμής για να τραβήξετε φωτογραφία. Για στιγμιότυπα οθόνης, πατήστε το πλήκτρο της κάμερας επί 2 δευτ. * OV = Επισκόπηση Leca DISTO TM D810 touch 79909c 2

25 Λειτουργίες Πυξίδα 1 2 Να βαθμονο μηθεί η πυξίδα; Απόρ ριψη Επιβε βαίωση 0.0 N Το βέλος είναι πάντοτε στραμμένο προς τον πραγματικό βορρά. 4 Βεβαιωθείτε ότι το τελικό εξάρτημα πολλαπλών λειτουργιών δεν έχει εκδιπλωθεί. Μην πλησιάζετε τη συσκευή σε μαγνήτες. 5 Έξοδος. Στα παρακάτω σημεία, η πυξίδα πιθανόν να μη λειτουργεί σωστά: Μέσα σε κτίρια Κοντά σε καλώδια υψηλής τάσης (π.χ. σε αποβάθρες σιδηροδρομικών συρμών) Κοντά σε μαγνήτες, μεταλλικά αντικείμενα ή ηλεκτρικές οικιακές συσκευές Εάν αναβοσβή νει μήνυμα σφάλματος, η συσκευή έχει πάρει μεγάλη κλίση (>20 πάνω από το μπροστινό επίπεδο / >10 στο πλάι). Βαθμονόμηση πυξίδας: Η πυξίδα πρέ πει να βαθμονομηθεί πριν από την πρώτη μέτρηση κάθε φορά που ενεργοποιείτε τη συσκευή. Περιστρέψτε τη συσκευή αργά διαγράφοντας κίνη ση σχήματος 8, μέχρι στην οθόνη να εμφανιστεί το Μετά από 2 δευτ., η συσκευή επιστρέφει στη λειτουργία πυξίδας. Leca DISTO TM D810 touch 79909c 24

26 Λειτουργίες Gallery 1x 1 2 1x 1x 1x 4 Έξοδος _1: _1: _1:25 Εάν η συσκευή συνδεθεί σε υπο λογιστή μέσω καλωδίου USB, μπορείτε να κατεβάσετε (download) ή να διαγράψετε το gallery. Το ανέβασμα (upload) δεδομένων δεν είναι εφικτό. Leca DISTO TM D810 touch 79909c 25

27 Λειτουργίες Εμβαδόν τριγώνου Στρέψτε το λέι ζερ προς το πρώτο σημείο στόχευσης. Στρέψτε το λέι ζερ προς το δεύ τερο σημείο στόχευσης. Στρέψτε το λέι ζερ προς το τρίτο σημείο στόχευσης m m m m 2 Πρώτη απόσταση Δεύτερη απόσταση Τρίτη απόσταση Εμβαδόν τριγώνου 9 Χρησιμοποιήστε τα πλήκτρα πλοήγησης πά νω/κάτω για να εμφανιστούν πε ρισσότερα απο τελέσματα m Γωνία ανάμεσα στην πρώτη και τη δεύτερη μέτρηση Περίμετρος Λειτουργία μεγάλης εμβέλειας 1 2 Η λειτουργία μεγάλης εμβέλειας καθιστά εφικτή τη μέτρηση δύσκολων στόχων σε δυσχερείς συνθήκες π.χ. έντονο φως ημέρας ή κακή ανακλαστικότητα στόχου. Ο χρόνος μέτρησης αυξάνεται. Ένα εικονίδιο στη γραμμή κατάστασης δείχνει αν η λειτουργία είναι ενεργή. Leca DISTO TM D810 touch 79909c 26

28 Λειτουργίες Μέτρηση προφίλ ύψους d 4 h 5 REF Στοχεύστε στο σημείο μέτρησης (REF). REF Στοχεύστε σε πρόσθετα σημεία 1-x m m d h Οριζόντια απόστα ση μέχρι τη συσκευή Διαφορά ύψους μέ χρι το σημείο αναφο ράς (REF). 7 2x Έξοδος από τη λειτουργία. Ιδανική για μέτρηση διαφορών ύψους μέ χρι ένα σημείο μέτρησης. Μπορεί επίσης να χρησιμοποιηθεί για τη μέτρηση προφίλ και τομών εδάφους. Μετά τη μέτρηση ενός σημείου αναφοράς, εμφανίζεται η οριζόντια απόσταση και το ύψος για κάθε επόμενο σημείο. Leca DISTO TM D810 touch 79909c 27

29 Λειτουργίες Κεκλιμένα αντικείμενα Στρέψτε το λέιζερ στο επάνω ση μείο στόχευσης. Στρέψτε το λέιζερ στο κάτω σημείο στόχευσης m m m Γωνία P2 Απόσταση P2 Κάθετο ύψος ανάμε σα και στα δύο ση μεία Απόσταση ανάμεσα και στα δύο σημεία 7 Χρησιμοποιήστε τα πλήκτρα πλοήγησης πάνω/κάτω για να εμφανιστούν περισσότερα αποτελέσματα m Συμπεριλαμβανόμε νη γωνία ανάμεσα και στα δύο σημεία Οριζόντια απόσταση ανάμεσα και στα δύο σημεία Έμμεση μέτρηση απόστασης ανάμεσα στα δύο σημεία με πρόσθετα αποτελέσματα. Ιδανική για εφαρμογές όπως μήκος και κλίση στέγης, ύψος καμινάδας,... Είναι σημαντικό το όργανο να είναι τοποθετημένο στο ίδιο κάθετο επίπεδο με τα 2 μετρηθέντα σημεία. Το επίπεδο ορίζεται από τη γραμμή ανάμεσα στα 2 σημεία. Αυτό σημαίνει ότι η συσκευή πάνω στο τρίποδο μετακινείται μόνο κάθετα και δεν περιστρέφεται οριζό ντια για να φτάσει και στα δύο σημεία. Leca DISTO TM D810 touch 79909c 28

30 Λειτουργίες Ανίχνευση ύψους Px Px P0 P0 Στρέψτε το λέιζερ στο κάτω σημείο. Στρέψτε το λέιζερ στα επάνω σημείο και η ανίχνευση γωνίας/ύψους αρχίζει αυτόματα m m Χρησιμοποιήστε τα πλήκτρα πλοήγησης πάνω/κάτω για να εμφανιστούν περισσότερα αποτελέσματα. P0 y = Ανίχνευση γωνία εάν η συσκευή περιστραφεί πάνω σε τρίποδο = Ανίχνευση ύψους εάν η συσκευή περιστραφεί πάνω σε τρίποδο m z z Px P0 x y 7 Σταματά την ανίχνευση ύψους. Μπορεί να προσδιοριστεί το ύψος κτιρίων ή δένδρων χωρίς ανακλα στικά σημεία. Στο κάτω σημείο, μετράται η απόσταση και η κλίση - που χρειάζεται ανακλαστικό στόχο λέι ζερ. Το επάνω σημείο μπορεί να στοχευτεί με τον εντοπιστή κουκκί δας / σταυρόνημα και δεν χρειάζεται ανακλαστικό στόχο λέιζερ διότι με τράται μόνο η κλίση m m Leca DISTO TM D810 touch 79909c 29

31 Λειτουργίες Τραπέζιο Στρέψτε το λέιζερ στο επάνω σημείο. Στρέψτε το λέιζερ στο 2ο σημείο m m m h y x h x y 7 Χρησιμοποιήστε τα πλήκτρα πλοήγησης πάνω/κάτω για να εμφανιστούν περισσότερα αποτελέσματα m Εμφαδόν τραπεζίου Leca DISTO TM D810 touch 79909c 0

32 Λειτουργίες Χάραξη Μπορείτε να εισάγετε δύο διαφορετικές αποστάσεις (a και b) για τη σήμανση των μετρηθέντων μηκών. a = b 2 b 1 a a = b 2 b 1 a 1 2 b b Επιλέξτε ψηφίο m Ρυθμίστε το ψηφίο m Εγκρίνετε την τιμή "a". Ρυθμίστε την τιμή "b" m 7 Επιβεβαιώστε την τιμή "b" και αρχίστε τη μέ τρηση. 8 Μετακινήστε αργά τη συσκευή κατά μήκος της γραμμής χάρα ξης. Η απόσταση έως το επόμενο σημείο χάραξης εμφανίζεται στην οθόνη. Λείπει η έν δειξη m δίπλα στην απόσταση m. Επόμενη απόσταση χάραξης m m Όταν πλησιάζετε στο ση μείο χάραξης σε απόσταση μικρότερη του 0,1 m, από το όργανο αρχίζει να ακούγεται ένα μπιπ. Μπορείτε να διακόψετε τη λειτουργία πατώντας το κουμπί CLEAR/OFF. Leca DISTO TM D810 touch 79909c 1

33 Λειτουργίες Πυθαγόρας (2 σημεία) Στρέψτε το λέι ζερ προς τον πρώτο στόχο. Στρέψτε το λέιζερ προς το δεύτερο στόχο m 21.8 m m Το αποτέλεσμα εμφανίζεται στην κεντρική γραμμή. Πατώντας το πλήκτρο μέτρησης επί 2 δευτ. στη λειτουργία ενεργοποιείται αυτόματα η μέτρηση Ελάχιστης ή η Μέγιστης απόστασης. Συνιστούμε να χρησιμοποιείτε τη λειτουργία Πυθαγόρας μόνο για έμμεση οριζόντια μέτρηση. Για τη μέτρηση ύψους (κάθετα), είναι πιο ακριβές να χρησιμοποιείτε μια λειτουργία με τη μέτρηση κλίσης. Leca DISTO TM D810 touch 79909c 2

34 Λειτουργίες Πυθαγόρας ( σημεία) Στρέψτε το λέι ζερ προς τον πρώτο στόχο. Στρέψτε το λέι ζερ προς το δεύ τερο στόχο. Στρέψτε το λέι ζερ προς τον τρίτο στόχο m m m m Το αποτέλεσμα εμφανίζεται στην κεντρική γραμμή. Πατώντας το πλήκτρο μέτρησης επί 2 δευτ. στη λειτουργία ενεργοποιείται αυτόματα η μέτρηση Ελάχι στης ή η Μέγιστης απόστασης. Συνιστούμε να χρησιμοποιείτε τη λειτουργία Πυθα γόρας μόνο για έμμεση οριζόντια μέτρηση. Για τη μέτρηση ύψους (κάθετα), είναι πιο ακριβές να χρησιμοποιείτε μια λειτουργία με μέτρηση κλίσης. Leca DISTO TM D810 touch 79909c

35 Λειτουργίες Πλάτος 1x m 16.42m Είναι απολύτως απαραίτητο να στρέφετε το λέι ζερ κάθετα ως προς το αντικεί μενο. 4 4x 2x 1x OV * Εάν είναι απαραίτη το, χρησιμοποιήστε το Ζουμ για ακριβή στόχευση. * OV = Επισκόπηση 1x 5 Επιλέξτε τα βέλη με τα πλήκτρα κέρσορα ή αγγίζοντας την οθόνη και ρυθμίστε με τα πλήκτρα λειτουργιών. Υπολογίζεται το σχετικό πλάτος m 6 Επιβεβαιώστε τη μέτρηση m Απόσταση έως το αντικείμενο 8 Έξοδος m Leca DISTO TM D810 touch 79909c 4

36 Λειτουργίες Διάμετρος 1x 1 2 Ø m Στρέψτε το λέιζερ κά θετα ως προς το μέσον του στρογγυλού αντικειμένου. 4 4x 2x 1x OV * Εάν είναι απαραίτητο, χρησιμοποιήστε το Ζουμ για ακριβή στόχευση. * OV = Επισκόπηση 1x 5 Επιλέξτε τα βέλη με τα πλήκτρα κέρσορα ή αγγίζοντας την οθόνη και ρυθμίστε με τα πλήκτρα λειτουργιών. Υπολογίζεται η σχετική διάμετρος m 6 7 Εμφανίζονται περισσότερα αποτελέσματα m m 2 Περίμετρος Εμβαδόν κύκλου 8 Επιβεβαιώστε τη μέτρηση m Έξοδος. Leca DISTO TM D810 touch 79909c 5

37 Λειτουργίες Εμβαδόν από τη φωτογραφία 1x 1 2 Στρέψτε το ορθογώ νια προς την οριζό ντια κεντρική γραμμή του εμβαδού. Αυτή η περιοχή πρέ πει να είναι εντελώς επίπεδη στο κάθετο επίπεδο m 2 4 4x 2x 1x OV * Εάν είναι απαραίτη το, χρησιμοποιήστε το Ζουμ για ακριβή στόχευση. * OV = Επισκόπηση 2.015m 5 Επιλέξτε τα βέλη με τα πλήκτρα κέρσορα ή αγ γίζοντας την οθόνη και ρυθμίστε με τα πλή κτρα λειτουργιών. Υπολογίζεται το σχετικό 9.22m 2 εμβαδόν. 6 Επιβεβαιώστε τη μέτρηση m m m Πλάτος Μήκο Περίμετρος 8 Έξοδος. 9.22m 2 Leca DISTO TM D810 touch 79909c 6

38 Τεχνικά χαρακτηριστικά Μέτρηση απόστασης Τυπική ανοχή μέτρησης* ± 1.0 mm / ~1/16" *** Μέγιστη ανοχή μέτρησης** ± 2.0 mm / 0.08 n *** Τυπική εμβέλεια* 250 m / 820 ft Εμβέλεια σε μη ευνοϊκές 120 m / 94 ft συνθήκες **** Μικρότερη τιμή που εμφανίζεται 0.1 mm / 1/2 n Power range technology ναι Ø κουκκίδας λέιζερ (σε απόσταση) 6 /0 / 60 mm (10 / 50 / 100 m) Μέτρηση κλίσης Ανοχή μέτρησης έως την ακτίνα -0.1 / +0.2 λέιζερ***** Ανοχή μέτρησης έως το ± 0.1 κέλυφος***** Εμβέλεια* 60 Γενικά Κατηγορία λέιζερ 2 Τύπος λέιζερ 65 nm, < 1 mw Κατηγορία προστασίας IP54 (προστασία από σκόνη και πιτσίλισμα νερού) Αυτόματη απενεργοποίηση λέιζερ μετά από 90 δευτ. Αυτόματη απενεργοποίηση λέιζερ μετά από 180 δευτ. Bluetooth Smart Bluetooth v4.0 Εμβέλεια Bluetooth <10 m Bluetooth -Ισχύς - Συχνότητα Διάσταση (Υ x B x Π) Βάρος Εύρος θερμοκρασιών: - Αποθήκευση -Λειτουργία -Φορτίζει 0.47 mw MHz 61 x 1 x 164 mm 2.4 x 1.2 x 6.5 n 28 g / 8.4 oz -25 έως 60 C -1 έως 140 F -10 έως 50 C 14 έως 122 F -10 έως 40 C 14 έως 104 F Φωτογραφίες / Στιγμιότυπα οθόνης Ανάλυση φωτογραφιών Ανάλυση στιγμιοτύπων οθόνης Μορφή αρχείων Λήψη (download) gallery Μπαταρία (ιόντων λιθίου) Ονομαστική τάση Χωρητικότητα Μετρήσεις ανά φόρτιση μπαταρίας Διάρκεια φόρτισης Τάση εξόδου Ένταση ρεύματος φόρτισης 800 x 600 dp 240 x 400 dp JPG USB.7 V 2.6 Ah Περίπου 4000 Περίπου 4 ώρες 5.0 V 1 A * ισχύει για 100 % ανακλαστικότητα στόχου (λευκός βαμμένος τοίχος), χαμηλό φωτισμό φόντου, 25 ºC ** ισχύει για 10 έως 100 % ανακλαστικότητα στόχου, υψηλό φωτισμό φόντου, - 10 ºC έως + 50 ºC *** Ισχύουν ανοχές από 0,05 m έως 10 m με επίπεδο εμπιστοσύνης 95%. Η μέγιστη ανοχή μπορεί να μειωθεί στο 0.1 mm/m μεταξύ 10 m και 0 m και στο 0.20 mm/m για αποστάσεις από 0 m έως 100 m και στο 0.0 mm/m για αποστάσεις πάνω 100 m **** ισχύει για 100 % ανακλαστικότητα στόχου, φωτισμό φόντου περίπου 0'000 lux ***** μετά τη βαθμονόμηση του χρήστη. Πρόσθετη απόκλιση σχετική με γωνία +/- 0,01 για κάθε μοίρα έως +/-45 σε κάθε τεταρτημόριο. Ισχύει για θερμοκρασία δωματίου Σε ολόκληρο το εύρος τιμών θερμοκρασίας, η μέγιστη απόκλιση αυξάνεται κατά +/-0,1. Στη συνιστώμενη θερμοκρασία αποθήκευσης -20 C έως +0 C (-4 F έως +86 F), οι μπαταρίες με κατάσταση φόρτισης 50% έως 100% μπορούν να αποθηκευτούν έως και 1 χρόνο. Μετά από αυτό το διάστημα αποθήκευσης, οι μπαταρίες πρέπει να επαναφορτιστούν. Για ακριβή έμμεσα αποτελέσματα, συνιστάται να χρησιμοποιείτε τρίποδο. Για ακριβείς μετρήσεις κλίσης, η αντίθετη κλίση πρέπει να αποφεύγεται. Leca DISTO TM D810 touch 79909c 7

39 Λειτουργίες Μέτρηση απόστασης ναι Μέτρηση ελάχιστης/μέγιστης ναι απόστασης Μόνιμη μέτρηση ναι Χάραξη ναι Πρόσθεση/Αφαίρεση ναι Εμβαδόν ναι Εμβαδόν τριγώνου ναι Όγκος ναι Τραπέζιο ναι Λειτουργία Panter (εμβαδόν με ναι μερική μέτρηση) Πυθαγόρας 2 σημείων, σημείων Έξυπνη οριζόντια λειτουργία / ναι Έμμεσο ύψος Μέτρηση προφίλ ύψους ναι Αλφάδι ναι Κεκλιμένα αντικείμενα ναι Ανίχνευση ύψους ναι Μνήμη ναι Beep ναι Φωτιζόμενη έγχρωμη οθόνη ναι Τελικό εξάρτημα πολλαπλών ναι λειτουργιών Εντοπιστής κουκκίδας (οθόνη) Ζουμ x4, Επισκόπηση Bluetooth Smart ναι Εξατομικευμένα αγαπημένα ναι Χρονοδιακόπτης ναι Λειτουργία μεγάλης εμβέλειας ναι Υπολογιστής ναι Φωτογραφία/Στιγμιότυπο οθόνης ναι Πυξίδα ναι Gallery με λήψη (download) μέσω ναι USB Διάμετρος ναι Πλάτος ναι Εμβαδόν από τη φωτογραφία ναι Κωδικοί μηνυμάτων Εάν το μήνυμα Error (Σφάλμα) δεν εξαφανιστεί μετά από επανειλημμένες ενεργοποιή σεις της συσκευής, απευθυνθείτε στον αντιπρόσωπο. Εάν εμφανιστεί το μήνυμα InFo μαζί με έναν αριθμό, πατήστε το κουμπί Clear και ακολουθήστε τις παρακάτω οδηγίες: Αρ. Αιτία Διόρθωση 156 Εγκάρσια κλίση μεγα λύτερη από Σφάλμα βαθμονό μησης Κρατήστε το όργανο χωρίς να σχηματίζει εγκάρσια κλίση. Βεβαιωθείτε ότι η συσκευή βρίσκεται σε μια απολύτως οριζόντια και επίπεδη επιφάνεια. Επαναλάβετε τη διαδικασία βαθμονόμησης. Εάν το σφάλμα επαναλαβάνεται, απευθυνθείτε στον αντιπρόσωπο της περιοχής σας. 204 Σφάλμα υπολογισμού Πραγματοποιήστε τη μέτρηση ξανά. 240 Σφάλμα μεταφοράς δεδομένων Επαναλάβετε τη διαδι κασία. 252 Θερμοκρασία πολύ υψηλή. Αφήστε τη συσκευή να κρυώσει. 25 Θερμοκρασία πολύ Ζεστάνετε τη συσκευή. χαμηλή 255 Σήμα λήψης πολύ ασθενές, ο χρόνος μέτρησης πολύ μεγάλος Αλλάξτε την επιφάνεια στόχευσης (π.χ. λευκό χαρτί). 256 Σήμα λήψης πολύ υψηλό 257 Πολύ έντονο φως στο φόντο Αλλάξτε την επιφάνεια στόχευσης (π.χ. λευκό χαρτί). Η επιφάνεια στόχευσης πρέπει να είναι πιο σκοτεινή. Διορθώστε την εμβέλεια. 258 Η μέτρηση βρίσκεται εκτός εμβέλειας 260 Η ακτίνα λέιζερ Επαναλάβετε τη μέτρηση. διακόπτεται Φροντίδα Καθαρίστε τη συσκευή με ένα υγρό, μαλακό πανί. Ποτέ μη βυθίζετε τη συσκευή στο νερό. Ποτέ μη χρησιμοποιείτε καθαριστικούς παράγοντες ή διαλυτικά. Εγγύηση Διεθνής περιορισμένη εγγύηση Το Leca DISTO συνοδεύεται από διετή εγγύηση της Leca Geosystems AG. Για να λάβετε ένα ακόμη έτος εγγύησης, πρέπει να καταχωρήσετε το προϊόν στην ιστοσε λίδα μας, εντός οκτώ εβδομάδων από την ημερομηνία αγοράς. Αν δεν καταχωρήσετε το προϊόν, ισχύει η διετής μας εγγύηση. Περισσότερες λεπτομερείς πληροφορίες για τη διεθνή περιορισμένη εγγύηση μπορείτε να βρείτε στο διαδίκτυο, στη διεύθυνση: nternatonalwarranty. Leca DISTO TM D810 touch 79909c 8

40 Οδηγίες ασφαλείας Ο υπεύθυνος του οργάνου πρέπει να διασφαλίσει ότι όλοι οι χρήστες κατανοούν και τηρούν αυτές τις οδηγίες. Τομείς ευθύνης Τομέας ευθύνης του κατασκευαστή του γνήσιου εξοπλισμού: Leca Geosystems AG Henrch-Wld-Strasse CH-945 Heerbrugg Ιστότοπος: Η παραπάνω εταιρεία είναι υπεύθυνη για την παράδοση του προϊόντος, μαζί με το εγχειρίδιο χρήσης, σε άριστη ως προς την ασφάλεια κατάσταση. Η παραπάνω εταιρεία δεν ευθύνεται για τα αξεσουάρ τρίτων κατασκευαστών. Τομέας ευθύνης του κατόχου: Να κατανοήσει τις οδηγίες ασφαλείας στο προϊόν και τις οδηγίες στο εγχειρίδιο χρήσης. Να εξοικειωθεί με τους τοπικούς κανο νισμούς ασφάλειας περί πρόληψης ατυχημάτων. Να αποτρέπει πάντοτε την πρόσβαση στο προϊόν από μη εξουσιοδοτημένο προσωπικό. Μέτρηση αποστάσεων Μέτρηση κλίσης Μεταφορά δεδομένων με Bluetooth Μη επιτρεπόμενη χρήση Χρήση του προϊόντος χωρίς οδηγίες Χρήση εκτός των αναφερόμενων ορίων Απενεργοποίηση των συστημάτων ασφάλειας και αφαίρεση των επεξηγηματικών και προειδοποιητικών πινακίδων Άνοιγμα του εξοπλισμού με εργαλεία (κατσαβίδια, κ.λπ.) Πραγματοποίηση τροποποιήσεων ή μετατροπών του προϊόντος Χρήση αξεσουάρ από άλλους κατα σκευαστές χωρίς ρητή έγκριση Σκόπιμη θάμβωση τρίτων, ακόμη και στο σκοτάδι Ανεπαρκής ασφάλιση του χώρου μετρήσεων (π.χ. κατά τις μετρήσεις σε δρόμους, εργοτάξια, κ.λπ.) Συνειδητός ή απερίσκεπτος χειρισμός πάνω σε ικριώματα, σε σκάλες, κατά τη μέτρηση κοντά σε μηχανήματα που λειτουργούν ή σε ανοικτά εξαρτήματα μηχανημάτων ή εγκαταστάσεων που δεν προστατεύονται. Άμεση στόχευση στον ήλιο ΠΡΟΕΙΔΟΠΟΙΗΣΗ Προσέχετε για τυχόν εσφαλμένες μετρή σεις εάν το όργανο είναι ελαττωματικό ή εάν έχει πέσει κάτω ή εάν έχει τύχει πλημμελούς χρήσης ή εάν έχει τροποποιηθεί. Ανά διαστήματα πραγματοποιείτε δοκιμαστικές μετρήσεις. Ιδίως μετά από ακατάλληλη χρήση του οργάνου, και πριν, στη διάρκεια και μετά από σημαντικές μετρήσεις. ΠΡΟΣΟΧΗ Ποτέ μην επιχειρήσετε να επισκευάσετε το προϊόν εσείς οι ίδιοι. Σε περίπτωση ζημιάς, απευθυνθείτε στον τοπικό αντιπρόσωπο. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τυχόν αλλαγές ή τροποποιήσεις που δεν είναι ρητά εγκεκριμένες μπορεί να αφαιρέσουν από το χρήστη τη δυνατότητα να χρησιμοποιηθεί τον εξοπλισμό. Περιορισμοί χρήσης Βλ. ενότητα "Τεχνικά χαρακτηριστικά". Η συσκευή έχει σχεδιαστεί για χρήση σε περιοχές μόνιμα κατοικήσιμες από ανθρώπους. Μη χρησιμοποιείτε το προϊόν σε περιβάλλον που ενέχει κίνδυνο έκρηξης ή σε επικίνδυνο περιβάλλον. Leca DISTO TM D810 touch 79909c 9

41 Οδηγίες ασφαλείας Απόρριψη ΠΡΟΣΟΧΉ Οι άδειες μπαταρίες δεν πρέπει να απορ ρίπτονται μαζί με τα οικιακά απορρίμματα. Φροντίστε το περιβάλλον και μεταφέρετέ τις σε σημεία αποκομιδής σύμφωνα με τους εθνικές ή τοπικές κανονισμούς. Το προϊόν δεν πρέπει να απορρίπτεται μαζί με τα οικιακά απορρίμματα. Φροντίστε για την κατάλληλη απόρριψη του προϊόντος σύμφωνα με τις εθνικές διατάξεις που ισχύουν στη χώρα σας. Τηρείτε τις εθνικές διατάξεις διάθεσης απορριμμάτων. Πληροφορίες για την επεξεργασία του προϊόντος και τη διαχείριση αποβλήτων μπορείτε να κατεβάσετε από την ιστοσελίδα μας. Ηλεκτρομαγνητική συμβατό τητα (ΗΜΣ) ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η συσκευή πληροί τις πλέον αυστηρές απαιτήσεις των σχετικών προτύπων και διατάξεων. Ωστόσο, η πιθανότητα να προκαλέσει παρεμβολές σε άλλες συσκευές δεν μπορεί να αποκλειστεί εντελώς. Χρήση του προϊόντος με Bluetooth ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η ηλεκτρομαγνητική ακτινοβολία μπορεί να προκαλέσει παρεμβολές σε άλλον εξοπλισμό, σε εγκαταστάσεις (π.χ. ιατρικές συσκευές όπως βηματοδότες ή ακουστικά βαρυκοΐας) και μέσα σε αεροσκάφος. Μπορεί επίσης να επηρεάσει ανθρώπους και ζώα. Προφυλάξεις: Παρόλο που αυτό το προϊόν πληροί τα πλέον αυστηρά πρότυπα και κανονισμούς, δεν μπορεί να αποκλειστεί η πιθανότητα να βλαφθούν άνθρωποι και ζώα. Μη χρησιμοποιείτε το προϊόν κοντά σε πρατήρια καυσίμων, σε εργοστάσια χημικών, σε περιοχές με δυνητικά εκρηκτική ατμόσφαιρα και σε σημεία που πραγματοποιούνται εκρήξεις. Μη χρησιμοποιείτε το προϊόν κοντά σε ιατρικό εξοπλισμό. Μη χρησιμοποιείτε το προϊόν μέσα σε αεροπλάνο. Μη χρησιμοποιείτε το προϊόν κοντά στο σώμα σας για μεγάλα χρονικά διαστήματα. Κατηγορία λέιζερ Η συσκευή δημιουργεί ορατές ακτίνες λέιζερ, που εκπέμπονται από το όργανο. Πρόκειται για προϊόν κατηγορίας λέιζερ 2 σύμφωνα με: IEC : 2014 "Ασφάλεια ακτινοβολίας προϊόντων λέιζερ" Προϊόντα λέιζερ κατηγορίας 2: Μην κοιτάζετε κατευθείαν την ακτίνα λέιζερ και μην τη στρέφετε χωρίς λόγο προς άλλα άτομα. Συνήθως τα μάτια προστατεύονται όταν το πρόσωπο στρέφεται αυτόματα προς την αντίθετη κατεύθυνση ή με το ανοιγοκλείσιμο των ματιών. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εάν κοιτάξετε κατευθείαν στην ακτίνα λέιζερ με οπτικά βοηθήματα (π.χ. κιάλια, τηλεσκόπιο) μπορεί να αποβεί επικίνδυνο. ΠΡΟΣΟΧΗ Εάν κοιτάξετε στην ακτίνα λέιζερ, αυτό μπορεί να είναι επικίνδυνο για τα μάτια. Leca DISTO TM D810 touch 79909c 40

42 Οδηγίες ασφαλείας Περιγραφή Μήκος κύματος Μέγιστη ισχύς ακτινοβο λίας για την ταξινόμηση Συχνότητα επανάληψης παλμών Διάρκεια παλμού Εκτροπή ακτίνας Τιμή nm < 1mW 20 MHz > 400 ps 0.16 x 0.6 mrad Πινακίδες Διατηρούμε το δικαίωμα τροποποιήσεων (σχέδια, περιγραφές και τεχνικά χαρακτηριστικά) χωρίς πρότερη ειδοποίηση. Leca DISTO TM D810 touch 79909c 41

43 Η Leca Geosystems AG, Heerbrugg, Swtzerland έχει πιστοποιηθεί ότι διαθέτει σύστημα ποιότητας το οποίο πληροί τα Διεθνή Πρότυπα Διαχείρισης Ποιότητας και Συστήματα Ποιότητας (πρότυπο ISO 9001) και τα Συστήματα Περιβαλλοντικής Διαχείρισης (πρότυπο ISO 14001). Copyrght Leca Geosystems AG, Heerbrugg, Swtzerland 2017 Μετάφραση πρωτότυπου κειμένου (79909c EN) Δίπλωμα ευρεσιτεχνίας αρ.: WO , WO , WO , WO , US , EP , US , US B2, Patents pendng Leca Geosystems AG CH-945 Heerbrugg (Swtzerland)
