CH100 Prijenosni Full HD LED projektor Korisnički priručnik

Transcript

1 CH100 Prijenosni Full HD LED projektor Korisnički priručnik

2 Sadržaj Važne sigurnosne upute...3 Pregled...7 Značajke projektora...7 Isporučene komponente...8 Vanjski izgled projektora...9 Kontrole i funkcije...10 Instalacija Odabir lokacije...14 Postizanje željene veličine projicirane slike...15 Povezivanje Priključivanje električnog napajanja...16 Povezivanje izvornih video uređaja...16 Pregled mogućih povezivanja...17 Povezivanje računala...18 Povezivanje HDMI uređaja...20 Povezivanje MHL uređaja...21 Priključivanje hardverskog ključa za video streaming...22 Povezivanje s komponentnim izvorom videosignala...24 Povezivanje vanjskog zvučnika...25 Upotreba Uključivanje projektora...26 Isključivanje projektora...28 Osiguravanje projektora...29 Odabir ulaznog izvora...32 Prilagođavanje projicirane slike...33 Skrivanje slike...35 Funkcije izbornika O zaslonskim izbornicima...36 Upotreba osnovnog (Basic) izbornika...38 Upotreba naprednog (Advanced) izbornika Održavanje Održavanje projektora Informacije o žarulji Pokazivači Otklanjanje problema Specifikacije Specifikacije projektora Dimenzije Nosač za stropnu ugradnju Tablica vremena Informacije o jamstvu i autorskim pravima Sadržaj

3 Važne sigurnosne upute Vaš je projektor dizajniran i ispitan kako bi zadovoljio najnovije standarde za sigurnost informatičke opreme. Pa ipak, kako bi se zajamčila sigurna upotreba ovog proizvoda, važno je da slijedite upute navedene u ovom priručniku i upute koje se nalaze na samom proizvodu. 1. Pročitajte ovaj priručnik prije prve upotrebe vašeg projektora. Čuvajte ga za kasnije potrebe. 2. Ne gledajte izravno u leću projektora tijekom njegovog rada. Snažno svjetlo može oštetiti vaš vid. 4. Napon gradske mreže u nekim zemljama NIJE stabilan. Ovaj projektor projektiran je za siguran rad pri izmjeničnom naponu od 100 do 240 volti, ali mogao bi prestati s radom u slučaju pada ili udara napona od ±10 volti. Na područjima na kojima električno napajanje može oscilirati ili biti prekinuto, preporučuje se da napajanje projektora izvedete putem stabilizatora napajanja, zaštite od izboja ili besprekidnog izvora napajanja (UPS). 3. Servisiranje prepustite kvalificiranom servisnom osoblju. 5. Tijekom korištenja projektora leću ne blokirajte nikakvim predmetima jer time možete uzrokovati zagrijavanje objekta i njegovo deformiranje, a vjerojatno i njegovo zapaljenje. Da biste privremeno isključili žarulju, upotrijebite funkciju BLANK (Prazno). Važne sigurnosne upute 3

4 6. Nikad ne rastavljajte bilo koju elektroničku komponentu ako kabel napajanja projektora nije odvojen od utičnice električnog napajanja. 9. Ne blokirajte otvore za prozračivanje. - Ovaj projektor ne postavljajte na deke, posteljinu ili bilo kakvu mekanu površinu. - Ovaj projektor ne prekrivajte tkaninom ili bilo kakvim drugim predmetom. - U blizini projektora ne postavljajte zapaljive predmete. 7. Ovaj proizvod ne postavljajte na nestabilna kolica, nosač ili stol. Proizvod bi mogao pasti i pretrpjeti ozbiljna oštećenja. 8. Ne pokušavajte rastavljati ovaj projektor. Na određenim komponentama u unutrašnjosti projektora prisutni su opasni visoki naponi koji u slučaju dodirivanja mogu izazvati smrt. Servisiranje prepustite isključivo odgovarajuće kvalificiranom servisnom osoblju. Ako su otvori za prozračivanje krajnje zapriječeni, pregrijavanje unutar projektora može rezultirati požarom. 10. Projektor tijekom rada uvijek postavite na ravnu i horizontalnu površinu. 4 Važne sigurnosne upute

5 11. Projektor ne postavljajte uspravno na neku od bočnih strana. Projektor bi mogao pasti u stranu i prouzrokovati osobne ozljede ili oštećenje projektora. 14. U blizini projektora ili na njega ne postavljajte posude s tekućinama. Tekućine izlivene u projektor mogu izazvati njegov kvar. Ako se projektor smoči, odvojite ga od električnog napajanja i kontaktirajte zastupnika tvrtke BenQ radi popravka projektora. 12. Na projektor nemojte ugaziti nogom i na njega ne postavljajte nikakve predmete. Pored vjerojatnog fizičkog oštećivanja projektora, ovime možete izazvati nezgode ili ozljede. 15. Ovaj projektor ima mogućnost prikazivanja obrnute slike za potrebe stropnih ugradnji. Za ugradnju upotrijebite isključivo BenQ komplet. Za pojedinosti pogledajte "Stropna ugradnja projektora" na stranici Dok je projektor u upotrebi, mogli biste uočiti da iz otvora za prozračivanje projektora izlazi ugrijani zrak i dopire miris. Ovo je normalna pojava i nije u pitanju neispravnost proizvoda. 16. Ovaj uređaj mora biti uzemljen. Važne sigurnosne upute 5

6 17. Ovaj projektor ne postavljajte unutar bilo kojeg od sljedećih vrsta prostora: - Slabo prozračen ili zatvoren prostor. Omogućite najmanje 50 cm slobodnog prostora od zidova i slobodan protok zraka oko projektora. - Lokacije na kojima bi temperature mogle postati pretjerano visokim, kao što je unutrašnjost automobila sa zatvorenim prozorima. - Lokacije na kojima bi pretjerana vlažnost, prašina ili dim cigareta mogli onečistiti optičke komponente, skraćujući na taj način vijek trajnosti projektora i zatamniti sliku. - Lokacije u blizini protupožarnih alarma. - Lokacije u kojima je ambijentalna temperatura viša od 40 C. - Lokacije na nadmorskim visinama višim od m m ( stopa) 0 m (0 stopa) Stropna ugradnja projektora Ako projektor namjeravate ugraditi na strop, toplo preporučujemo postavljanje kompleta za stropnu ugradnju tvrtke BenQ i provjeru je li komplet čvrsto i sigurno postavljen. Ako koristite komplet za stropnu ugradnju koji nije proizvod tvrtke BenQ, postoji rizik od pada projektora sa stropa uslijed nepravilnog postavljanja zbog vijaka pogrešnih promjera ili duljina. Komplet za stropnu ugradnju tvrtke BenQ možete kupiti na istom mjestu na kojem ste ste kupili i BenQ projektor. Tvrtke BenQ također preporučuje kupnju posebnog sigurnosnog kabela kompatibilnog s Kensington bravom i njegovo priključivanje u utor za Kensington bravu na projektoru i na podlogu stropnog nosača. Ovaj kabel imat će pomoćnu ulogu zadržavanja projektora ako njegov spoj s ugradbenim nosačem postane labav. Hg - žarulja sadrži živu. Rukujte sukladno lokalnim propisima o odbacivanju. Posjetite Rizična grupa 2 1. Prema klasifikaciji fotobiološke sigurnosti žarulja u rasvjetnih sustava, ovaj proizvod pripada u rizičnu grupu 2, IEC : Proizvod može emitirati potencijalno opasno optičko zračenje. 3. Nemojte gledati u ulkjučenu žarulju. To može biti štetno za oči. 4. Nemojte gledati izravno u zraku ni u bilo koje druge snažne izvore svjetla. 6 Važne sigurnosne upute

7 Pregled Značajke projektora Projektor integrira projekciju optičkim pogonom vrhunskih performansi s korisnički prilagođenim dizajnom kako bi pružio visoku pouzdanost i jednostavnost upotrebe. Ovaj projektor opremljen je sljedećim funkcijama. Napredni LED izvor svjetlosti Dugotrajne LED žarulje pružaju dulji radni vijek u odnosu na uobičajene žarulje. Optički pogon s DLP tehnologijama Full HD razlučivost i svijetla slika. Različite korisne značajke Podržava iphone/ipad, android uređaje, multimedijske reproduktore i računala. Jednostavnost prenošenja Projektor je malen i lagan, što ga čini korisnim za poslovna putovanja i opuštanja. Višestruke ulazne priključnice Višestruki ulazi, uključujući PC, HDMI, HDMI/MHL i HDMI/MICRO-B, omogućuju fleksibilnost povezivanja s perifernim uređajima. Audio ulaz i izlaz Opremljeno dvama zvučnicima od po 5 W, audio ulaz (Mini-priključak φ3,5 mm) i izlaz za slušalice (telefonski priključak φ3,5 mm) Dvostruki OSD (prikaz na zaslonu) Dvije vrste zaslonskih izbornika predviđene su za različite scenarije upotrebe: osnovni izbornik (Basic OSD) intuitivan je i jednostavan, dok napredni (Advanced OSD) sadrži sve postavke, uključujući i naprednije. Prividna svjetlina projicirane slike varirat će u ovisnosti o ambijentalnom osvjetljenju, postavkama kontrasta i svjetline odabranog ulaznog signala, te je proporcionalna udaljenosti projiciranja. Svjetlina žarulje opadat će s vremenom i može varirati unutar specifikacija proizvođača žarulje. Ovo je normalno i očekivano ponašanje. Ako svijetli crveni LED indikator ili se pojavi poruka da je potrebno zamijeniti žarulju, obratite se lokalnoj službi za podršku tvrtke BenQ. Pregled 7

8 Isporučene komponente Pažljivo raspakirajte i provjerite imate li sve komponente prikazane na donjem crtežu. Ako bilo koja stavka nedostaje, kontaktirajte trgovinu u kojoj ste kupili projektor. Standardni dodaci Isporučeni dodaci bit će prilagođeni za vašu regiju i mogu se razlikovati od ovdje prikazanih. Projektor Kabel napajanja Vodič za brzi uvod Daljinski upravljač s baterijom VGA kabel CD medij s korisničkim priručnikom HDMI kabel Jamstveni list* * Jamstveni list isporučuje se samo unutar nekih određenih regija. Za detaljne informacije kontaktirajte svog prodavača. Prije korištenja daljinskog upravljača izvucite jezičak. 8 Pregled

9 Vanjski izgled projektora Prikaz sprijeda/straga Stražnja strana Prikaz odozdo 1. Prozračivanje (izlaz toplog zraka) 2. Ugrađeni zvučnici 3. Prozračivanje (uzlaz hladnog zraka) 4. Prsten za fokusiranje 5. LED pokazivač 6. Indikator TEMP (Temperatura) 7. Tipka /indikator napajanja 8. Prednji IC senzor daljinskog upravljanja 9. Pokrov leće 10. Projekcijska leća 11. USB tip-a priključnica - Pruža napajanje za punjenje HDMI/MHL hardverskog ključa, kao što je BenQ QCast (prodaje se zasebno). Za pojedinosti pogledajte na stranici Utičnica audio ulaza 13. HDMI 1/MHL ulazni priključak 14. Stražnji IC senzor daljinskog upravljanja 15. Utor za Kensington bravu protiv krađe 16. Mini-B USB priključnica - Koristi se za servisiranje. 17. Utičnica ulaza za signale RGB (PC) / komponentni video (YPbPr/ YCbCr) 18. SERVICE (SERVISNI) priključak - Koristi se za servisiranje. 19. HDMI 2 ulazni priključak 20. Utičnica audio izlaza 21. Utičnica izmjeničnog napajanja 22. Podesiva stopica 23. HDMI 3/MICRO-B ulazni priključak - Za pojedinosti pogledajte na stranici Otvori za stropnu ugradnju Pregled 9

10 Ne blokirajte otvore za prozračivanje. Zaprječivanje otvora za prozračivanje može prouzrokovati pregrijavanje projektora i izazvati kvar. Uvijek provjerite je li poklopac leće otvoren kada je žarulja projektora uključena. Kontrole i funkcije Projektor 1. Tipka /indikator napajanja Prebacivanje projektora između pasivnog i uključenog stanja. Za detalje pogledajte "Uključivanje projektora" na stranici 26 i "Isključivanje projektora" na stranici 28. Svijetli ili treperi dok je projektor u upotrebi. 2. Indikator TEMP (Temperatura) Svijetli crvenom bojom ako temperatura projektora postane previsoka. 3. LED pokazivač Prikazuje stanje žarulje. Uključuje se ili treperi u slučaju problema sa žaruljom. Pojedinosti ćete pronaći u odjeljku "Pokazivači" na stranici Pregled

11 Daljinski upravljač 1. NAPAJANJE Prebacivanje projektora između pasivnog i uključenog stanja. Za detalje pogledajte "Uključivanje projektora" na stranici 26 i "Isključivanje projektora" na stranici Blank (Prazno) Sakriva sliku na zaslonu. Za pojedinosti pogledajte "Skrivanje slike" na stranici Mute Uključivanje i isključivanje zvuka projektora. 4. Tipka sa strelicom gore Kad je izbornik s prikazom na zaslonu (OSD) uključen: - Kretanje prema gore za odabir željene stavke u izborniku. Kad je prikaz na zaslonu (OSD) isključen: - Otvara prozor Vertikalno ispravljanje slike. Pomoću ove tipke možete ručno ispraviti iskrivljene slike koje nastaju zbog reprodukcije pod kutom. 5. Tipka sa strelicom lijevo Kad je izbornik s prikazom na zaslonu (OSD) uključen: - Kretanje ulijevo za odabir željene stavke u izborniku. - Podešavanja kao što su svjelina, kontrast itd. 6. Tipka sa strelicom dolje Kad je izbornik s prikazom na zaslonu (OSD) uključen: - Kretanje prema gore za odabir željene stavke u izborniku. Kad je prikaz na zaslonu (OSD) isključen: - Otvara prozor Vertikalno ispravljanje slike. Pomoću ove tipke možete ručno ispraviti iskrivljene slike koje nastaju zbog reprodukcije pod kutom. 7. Natrag Povratak na višu razinu izbornika. 8. Izvor Prikaz trake s odabirom izvora. 9. Prethodno Reproducira prethodni videozapis, audiozapis, pokreće dijaprojekciju fotografija ili otvara dokument (funkcionira samo uz MHL). 10. Reprodukcija/pauza Reprodukcija ili pauziranje videozapisa, glazbe ili dijaprojekcije fotografija (funkcionira samo uz MHL). 11. Premotavanje Premotava video ili audiozapis (funkcionira samo uz MHL). 12. AUTO (Automatski) Automatski određuje najbolja vremena slike za aktivni prikaz. Za pojedinosti pogledajte "Automatsko prilagođavanje slike" na stranici 34. Pregled 11

12 13. Tipka za povećavanje glasnoće Povećavanje glasnoće projektora. 14. Tipka za smanjivanje glasnoće Smanjivanje glasnoće projektora. 15. Tipka sa strelicom desno Kad je izbornik s prikazom na zaslonu (OSD) uključen: - Kretanje udesno za odabir željene stavke u izborniku. - Podešavanja kao što su svjetlina, kontrast itd. 16. OK (U redu) Potvrđivanje odabrane funkcije kad je prikazan izbornik. 17. Izb. Otvara/zatvara izbornik. 18. Sljedeće Reproducira sljedeći videozapis, audiozapis, pokreće sljedeću dijaprojekciju fotografija ili otvara sljedeći dokument (funkcionira samo uz MHL). 19. Brzo naprijed Premotava video ili audiozapis prema naprijed (funkcionira samo uz MHL). 20. Stop Prekida reprodukciju audio ili videozapisa. (funkcionira samo uz MHL). Neke funkcije daljinskog upravljača možda neće raditi tijekom MHL uporabe jer MHL uređaj koji se koristi možda ne podržava te funkcije. Provjerite koje su funkcije dostupne na vašem MHL uređaju. Učinkoviti domet daljinskog upravljača Da bi pravilno funkcionirao, daljinski upravljač potrebno je držati unutar kuta od 30 u odnosu na IC senzor projektora. Udaljenost između daljinskog upravljača i senzora ne smije biti veća od 8 metara. Osigurajte da između daljinskog upravljača i IC senzora na projektoru ne postoje objekti koje bi mogli prepriječiti infracrvenu zraku. Približno 30 Približno 30 Upravljanje projektorom sprednje strane Upravljanje projektorom sa stražnje strane 12 Pregled

13 Zamjena baterije daljinskog upravljača 1. Izvucite držač baterije. Slijedite prikazane upute. Pritisnite i držite pritisnutom bravicu dok držač baterije povlačite prema van. 2. U držač umetnite novu bateriju. Pozitivan kontakt baterije mora biti okrenut prema van. 3. Držač baterije umetnite u daljinski upravljač. Izbjegavajte pretjeranu vrućinu i vlagu. U slučaju nepravilnog postavljanja baterije moglo bi doći do njezinog oštećivanja. Zamijenite isključivo baterijama iste ili ekvivalentne vrste, po preporuci proizvođača. Rabljene baterije odbacujte u skladu s uputama proizvođača baterije. Baterije nipošto nemojte spaljivati. Postoji opasnost od eksplozije. Ako je baterija ispražnjena ili daljinski upravljač nećete koristiti tijekom duljeg vremenskog razdoblja, uklonite bateriju kako biste izbjegli oštećivanje daljinskog upravljača uslijed mogućeg curenja baterije. Pregled 13

14 Instalacija Odabir lokacije Prije odabira mjesta za postavljanje projektora uzmite u obzir sljedeće čimbenike: Veličinu i položaj zaslona Položaj strujne utičnice Položaj i udaljenost između projektora i ostatka opreme Projektor možete postaviti na sljedeće načine. 1. Sprijeda: Odaberite ovaj način smještanja, pri čemu je projektor u blizini poda i ispred zaslona. Ovo je najuobičajeniji način smještanja projektora za potrebe brzog postavljanja i prenosivosti. Uključite projektor i podesite sljedeće postavke: Pritisnite i odaberite Postavke ili Postavka sustava: Osnova > Položaj projektora > Sprijeda. 3. Straga: Odaberite ovaj način smještanja, pri čemu je projektor u blizini poda i sa stražnje strane zaslona. Uključite projektor i podesite sljedeće postavke: Pritisnite i odaberite Postavke ili Postavka sustava: Osnova > Položaj projektora > Straga. Potreban je poseban zaslon za stražnje projekcije. 2. Strop naprijed: Odaberite ovaj način smještanja ako je projektor ovješen ispod stropa i ispred zaslona. Uključite projektor i podesite sljedeće postavke: Pritisnite i odaberite Postavke ili Postavka sustava: Osnova > Položaj projektora > Strop naprijed. Da biste projektor ugradili ispod stropa, kod svog prodavača kupite komplet za stropnu ugradnju tvrtke BenQ. 4. Strop nazad: Odaberite ovaj način smještanja ako je projektor ovješen ispod stropa i sa stražnje strane zaslona. Uključite projektor i podesite sljedeće postavke: Pritisnite i odaberite Postavke ili Postavka sustava: Osnova > Položaj projektora > Strop nazad. Potreban je poseban zaslon za stražnje projekcije i komplet za stropnu ugradnju tvrtke BenQ. 14 Instalacija

15 Postizanje željene veličine projicirane slike Veličina projicirane slike određena je udaljenošću od objektiva projektora do zaslona i formatom videozapisa. Dimenzije projekcije Pomoću slike i tablica u nastavku možete odrediti udaljenost projiciranja. Omjer širine i visine slike na zaslonu i projicirane slike je 16:9. Dijagonala zaslona 16:9 Zaslon Središte leće Udaljenost projiciranja Veličina zaslona Dijagonala Š (mm) x V (mm) Inči mm Udaljenost projiciranja umm x x x x x x x x x x x x x x Sve mjere su približne i mogu varirati u odnosu na stvarne veličine. Ako želite trajno postaviti projektor, preporučujemo da prije postavljanja pomoću stvarnog projektora provjerite veličinu projiciranja, udaljenost i optičke karakteristike projektora. Ovo vam može pomoći pri određivanju najboljeg položaja postavljanja za vašu instalaciju. Instalacija 15

16 Povezivanje Priključivanje električnog napajanja 1. Umetnite jedan kraj isporučenog kabela napajanja u AC priključnicu. 2. Priključite utikač kabela napajanja u električnu utičnicu. Indikator NAPAJANJA na projektoru svijetli narančasto nakon priključivanja napajanja. Upotrijebite isporučeni kabel napajanja kako biste izbjegli moguće opasnosti poput strujnog udara i požara. Sustavi napajanja i utikači ovise o državi/regiji. Povezivanje izvornih video uređaja Projektor i izvorni uređaj dovoljno je povezati putem samo jedne od metoda povezivanja. Svaki izvor videozapisa pruža drugačiju kvalitetu slike. Metoda koju odaberete najvjerojatnije će ovisiti o dostupnosti odgovarajućih priključaka na projektoru i video uređaju, kako je opisano u daljnjem tekstu. Naziv priključka Izgled priključka Kvaliteta slike PC Dobro HDMI 1/MHL HDMI 2 Najbolje HDMI 3/MICRO-B Ako se odabrani video signal ne prikazuje nakon uključivanja projektora iako je odabran pravilan izvor video signal, provjerite je li video uređaj uključen i funkcionira li pravilno. Također provjerite jesu li kabeli pravilno priključeni. 16 Povezivanje

17 Pregled mogućih povezivanja Tijekom povezivanja izvora signala na projektor: 1. Isključite napajanje sve opreme prije bilo kakvog povezivanja. 2. Za svaki izvor upotrijebite pravilan signalni kabel. 3. Provjerite jesu li kabeli čvrsto priključeni. Neki kabeli na sljedećim prikazima nisu isporučeni uz projektor (pogledajte "Isporučene komponente" na stranici 8). Te kabele možete kupiti u trgovinama s elektroničkom robom. Donji crtež povezivanja služi samo kao referenca. Utičnice na stražnjoj strani projektora variraju između modela. Prijenosno ili stolno računalo A/V uređaj Zvučnici 1. VGA (D-Sub) kabel 2. HDMI kabel 3. Hardverski ključ za video streaming (kao što je BenQ QCast) 4. USB kabel 5. Prilagodni kabel za komponentni video na VGA (D-Sub) 6. Audio kabel Povezivanje 17

18 Povezivanje računala Projektor sadrži utičnicu VGA ulaza (D-Sub) koja omogućuje povezivanje s računalima kompatibilnim sa standardima IBM i Macintosh. Ako želite povezati nasljednu verziju Macintosh računala, bit će vam potreban Mac-prilagodnik. Kako biste projektor povezali s prijenosnim ili stolnim računalom: Upotreba VGA kabela 1. Jedan kraj isporučenog VGA kabela priključite u D-Sub utičnicu izlaza na računalu. 2. Drugi kraj VGA kabela priključite u utičnicu PC na projektoru. 3. Ako želite koristiti ugrađeni zvučnik projektora, jedan kraj odgovarajućeg audiokabela priključite u utičnicu izlaza zvuka na računalu, a drugi kraj u utičnicu audio ulaza na projektoru. Prijenosno ili stolno računalo VGA kabel Audio kabel Velik broj prijenosnih računala tijekom priključivanja projektora ne uključuje svoj vanjski video priključak. Vanjski prikaz često se uključuje i isključuje kombinacijom tipki FN + F3 ili CRT/LCD. Na prijenosnom računalu potražite funkcijsku tipku označenu CRT/LCD ili funkcijsku tipku s oznakom monitora. Istovremeno pritisnite tipku FN i označenu tipku. Za točnu kombinaciju tipki pregledajte dokumentaciju vašeg prijenosnog računala. 18 Povezivanje

19 Upotreba HDMI kabela 1. Jedan kraj HDMI kabela priključite u HDMI utičnicu izlaza na računalu. 2. Drugi kraj HDMI kabela priključite u utičnicu HDMI na projektoru. Povezivanje 19

20 Povezivanje HDMI uređaja Projektor sadrži utičnicu HDMI ulaza koja vam omogućuje povezivanje HDMI izvora, kao što su Blu-Ray uređaj, DTV prijemnik ili zaslon. HDMI (High-Definition Multimedia Interface - Multimedijsko sučelje visoke razlučivosti) podržava prijenos nekomprimiranih videozapisa između kompatibilnih uređaja poput DTV prijemnika ili Blu-Ray uređaja preko jednog kabela. Pruža čist digitalni zvuk i sliku. Pregledajte svoj video uređaj i provjerite ima li slobodnih HDMI utičnica: Ako postoji, nastavite s postupkom. Ako ne postoji, potrebno je ponovno razmotriti metodu povezivanja uređaja. Da biste projektor povezali s izvorom HDMI signala: 1. Jedan kraj HDMI kabela priključite u HDMI utičnicu izlaza na HDMI uređaju. 2. Drugi kraj HDMI kabela priključite u utičnicu HDMI na projektoru. Apple Digital AV prilagodnik može se kupiti na stranici 20 Povezivanje

21 Povezivanje MHL uređaja Ovaj uređaj podržava MHL uređaje (uređaje na kojima je omogućen MHL) putem ulaznog HDMI priključka. Svoj mobilni MHL uređaj možete povezati s projektorom pomoću MHL kabela radi glatke reprodukcije videozapisa visoke razlučivosti. MHL (Mobile High-definition Link - mobilna veza visoke razlučivost) podržava prijenos nekomprimiranih HD videozapisa i zvuka između kompatibilnih uređaja kao što su mobilni telefoni, tableti i drugi prijenosni elektronički uređaji te prenosi signal preko jednog kabela. Pruža čist digitalni zvuk i sliku. Provjerite podržava li vaš mobilni uređaj MHL: Ako postoji, nastavite s postupkom. Ako ne postoji, potrebno je ponovno razmotriti metodu povezivanja uređaja. Da biste projektor povezali s izvornim MHL uređajem: 1. Uzmite MHL kabel i povežite njegov MHL kraj s izlaznom MHL utičnicom izvornog MHL uređaja. 2. HDMI kraj MHL kabela priključite u HDMI 1/MHL utičnicu na projektoru. Nisu svi mobilni uređaji MHL kompatibilni. Provjerite MHL kompatibilnost kod prodavača mobilnih uređaja. Povezivanje 21

22 Priključivanje hardverskog ključa za video streaming Hardverski ključ za video streaming, kao što je BenQ QCast (prodaje se zasebno) omogućuje bežičnu projekciju s mobilnog uređaja ili računala. Prije povezivanja provjerite je li projektor uključen. Kompatibilnost s HDMI/MHL ključevima drugih proizvođača nije zajamčena. Hardverski ključ BenQ QCast može se aktivirati putem MHL ili HDMI ulaza na projektoru. Pomaknite prekidač na hardverskom ključu u odgovarajući položaj. Pojedinosti potražite upriručniku za BenQ QCast. Priključivanje hardverskog ključa na HDMI 1/MHL ili HDMI 2 ulaz Priključite hardverski ključ na HDMI 1/MHL ili HDMI 2 ulaz kao što je prikazano u nastavku. USB kabel koristi se za punjenje hardverskog ključa. 22 Povezivanje

23 Priključivanje hardverskog ključa na HDMI 3/ MICRO-B ulaz 1. Postavite projektor na ravnu površinu donjom stranicom okrenutom prema gore. 2. Otpustite vijak koji učvršćuje HDMI 3/MICRO-B poklopac i otvorite ga. 3. Priključite USB kabel u projektoru na USB priključak na hardverskom ključu, a zatim spojite hardverski ključ na HDMI 3/MICRO-B ulaz. USB kabel koristi se za punjenje hardverskog ključa. Da biste izbjegli strujni udar, nemojte ukapčati ni iskapčati mokrim rukama. 4. Ponovo postavite HDMI 3/MICRO-B poklopac i pritegnite vijak koji ga učvršćuje. Povezivanje 23

24 Povezivanje s komponentnim izvorom videosignala Pregledajte svoj video uređaj i utvrdite postoji li slobodan komplet priključaka komponentnog video izlaza: Ako postoji, nastavite s postupkom. Ako ne postoji, potrebno je ponovno razmotriti metodu povezivanja uređaja. Da biste projektor povezali s komponentnim uređajem: 1. Kraj prilagodnog kabela s komponentnog videa na VGA (D-Sub) s 3 utikača tipa RCA priključite u utičnice za komponentni videoizlaz na izvornom videouređaju. Utikače priključite u utičnice podudarne boje: zelene, plave i crvene. 2. Drugi kraj kabela priključite u utičnicu PC na projektoru. 3. Ako želite koristiti zvučnik projektora, jedan kraj odgovarajućeg audio kabela priključite u utičnicu zvučnog izlaza video izvora, a drugi kraj u utičnicu audio ulaza na projektoru. A/V uređaj Prilagodni kabel za komponentni video na VGA (D-Sub) Audio kabel Audio kabel Kad se utičnica audio izlaza poveže sa slušalicama ili vanjskim zvučnicima, zvučnici projektora neće reproducirati zvuk. Nikakav zvuk neće se ćuti iz zvučnika ili audio izlazne utičnice ako nema ulaznog video signala. Također nije moguće prilagođavati zvuk. 24 Povezivanje

25 Povezivanje vanjskog zvučnika Zvuk možete slušati putem vanjskih zvučnika umjesto ugrađenih. Da biste projektor povezali s vanjskim sustavom zvučnika: Priključite odgovarajući stereo kabel u vanjski zvučnik i izlaznu priključnicu zvuka na projektoru. Kada je audio kabel spojen na utičnicu, ugrađeni zvučnici su prigušeni. Povezivanje 25

26 Upotreba Uključivanje projektora 1. Provjerite je li projektor priključen na napajanje. Za pojedinosti pogledajte "Priključivanje električnog napajanja" na stranici Prije uključivanja projektora otvorite poklopac leće. Uvijek provjerite je li poklopac leće otvoren kada je žarulja projektora uključena. 3. Pritisnite kako biste pokrenuli projektor. Treperi zeleni indikator NAPAJANJE i uključuje se ventilator. Dok se projektor zagrijava, pali se lampica i prikazuje se poruka na zaslonu. Tijekom zagrijavanja projektor neće reagirati. Prilikom uključivanja projektora čuje se zvuk uključivanja i ravnomjerno svijetli zeleni indikator NAPAJANJE. Za pojedinosti o isključivanju zvučnog signala pogledajte "Zvuk uključivanja/isključivanja" na stranici Ako projektor uključujete prvi put, pojavljuje se čarobnjak za postavljanje projektora. Ako ste to već učinili, preskočite ovaj korak. Pomoću tipki sa strelicama ( / / / ) krećite se kroz stavke izbornika. Upotrijebite kako biste potvrdili odabranu stavku izbornika. 26 Upotreba

27 Prikazi Čarobnjaka za postavljanje u ovom priručniku služe samo kao referenca i mogu se razlikovati od stvarnog prikaza. i. Korak 1: Odredite Položaj projektora. ii. Korak 2: Odredite OSD Jezik. iii. Korak 3: Odredite Vertikalno ispravljanje slike. Za više informacija o okomitom ukošenju pogledajte "Ispravljanje geometrije" na stranici 35. iv. Korak 4: Odredite Aut. traž. Izvora. Odaberite Uključi ako želite da projektor uvijek automatski traži dostupan signal nakon uključivanja. v. Korak 5: Odredite Vrst izb.. Za više informacija o vrstama izbornika pogledajte "O zaslonskim izbornicima" na stranici 36. Sada ste dovršili inicijalno postavljanje. 5. Ako se pojavi upit za lozinkom, pritisnite tipke sa strelicama i unesite šesteroznamenkastu lozinku. Za pojedinosti pogledajte "Korištenje lozinke" na stranici Uključite svu povezanu opremu. Upotreba 27

28 7. Projektor će automatski započeti s traženjem dostupnih ulaznih signala. Trenutni ulazni signal koji se pretražuje prikazuje se na zaslonu. Ako projektor ne detektira odgovarajući signal, pojavljuje se poruka Nema signala. Možete pritisnuti kako biste odabrali ulazhni signal. Ako frekvencija/razlučivost ulaznog signala nadmašuje radni opseg projektora, na praznom zaslonu bit će prikazana poruka "Izvan opsega". Promijenite u ulazni signal koji je kompatibilan srazlučivošću projektora ili smanjite postavke ulaznog signala. Za pojedinosti pogledajte "Tablica vremena" na stranici 69. Isključivanje projektora 1. Pritisnite tipku. Projektor prikazuje poruku o potvrdi isključivanja. 2. Još jedanput pritisnite. Treperi narančasti indikator NAPAJANJE, a ventilator radi tijekom približno dvije minute kako bi ohladio žarulju. Projektor ne odgovara na naredbe tijekom postupka hlađenja. 3. Kada se postupak hlađenja dovrši, čut ćete zvuk isključivanja i ravnomjerno će svijetliti narančasti indikator NAPAJANJE. Za pojedinosti o isključivanju zvučnog signala pogledajte "Zvuk uključivanja/isključivanja" na stranici 52. Ako se projektor neće koristiti tijekom duljeg vremenskog razdoblja, kabel napajanja odvojite od električne utičnice. Izbjegavajte uključivanje projektora odmah nakon isključivanja jer prekomjerna toplina može skratiti vijek trajanja žarulje. Stvaran radni vijek žarulje može varirati ovisno o uvjetima okruženja i upotrebi. 28 Upotreba

29 Osiguravanje projektora Korištenje sigurnosnog kabela s bravom Projektor je potrebno ugraditi u sigurnom prostoru, kao bi se spriječila krađa. U protivnom kupite bravu za osiguravanje projektora, kao što je Kensington brava. Utor za Kensington bravu nalazi se na projektoru. Sigurnosni kabel s bravom Kensington često je izveden kao kombinacija ključeva i brave. Informacije o uporabi pronaći ćete u dokumentaciji sigurnosne brave. Korištenje lozinke Za sigurnosne svrhe i kako biste spriječili neovlaštenu uporabu možete postaviti lozinku putem zaslonskog izbornika (OSD). Nakon postavljanja lozinke i omogućavanja te funkcije, projektor je zaštićen lozinkom. Korisnici koji ne znaju točnu lozinku neće moći koristiti projektor. I sami ćete biti u neprilici ako omogućite sigurnosnu funkciju unosa lozinke, a lozinku zaboravite. Zapišite svoju lozinku, a bilješku čuvajte na sigurnom mjestu za slučaj potrebe. Postavljanje lozinke Nakon postavljanja lozinke i nakon što aktivirate Blokada uključivanja, projektor se može koristiti samo ako se tijekom svakog uključivanja unese pravilna lozinka. Da biste to učinili, prvo trebate pristupiti Napredno zaslonskom izborniku (za pojedinosti pogledajte stranicu 37). 1. Pritisnite tipku. 2. Otvorite izbornik Postavka sustava: Napredna > Lozinka kako biste prikazali prozor Lozinka. 3. Odaberite Promjena lozinke i pritisnite kako biste prikazali prozor Unesite novu lozinku. Unesite novu lozinku Nazad 4. Kao što je prikazano u prozoru, četiri tipke strelica ( / / / ) predstavljaju odgovarajuće 4 znamenke (1, 2, 3, 4). Podesite šesteroznamenkastu lozinku pomoću tipki sa strelicama. Znamenke se prilikom unosa prikazuju kao ******. 5. Ponovo unesite istu lozinku za potvrdu i vratite se u prozor Lozinka. 6. Odaberite Blokada uključivanja i upotrijebite / kako biste postavili Uključi. Upotreba 29

30 7. Unesite trenutnu lozinku kako biste omogućili funkciju. 8. Pritisnite za spremanje promjena i izlaz. Ako zaboravite lozinku Ako omogućite funkciju lozinke, morat ćete unositi lozinku prilikom svakog uključivanja projektora. Kada unesete netočnu lozinku, prikazuje se poruka o pogrešci i prozor Unesite trenutnu loz.. Pogrešna lozinka Pokušajte ponovo. Možete pokušati ponovo tako da unesete drugu šesteroznamenkastu lozinku ili, ako se baš nikako ne možete sjetiti lozinke, upotrijebiti postupak za oporavak zaboravljene lozinke. Za pojedinosti pogledajte "Pokretanje postupka vraćanja lozinke" na stranici 30. Ako 5 puta zaredom unesete netočnu lozinku, projektor će se automatski isključiti. Pokretanje postupka vraćanja lozinke 1. Provjerite je li na zaslonu prikazan prozor Lozinka, a zatim 3 sekunde držite pritisnuto na projektoru ili daljinskom upravljaču. Projektor će na zaslonu prikazati kodirani broj. Vrati lozinku Zapišite kod opoziva, i obratite se BenQ službu za korisnike. Kod za pozivanje 2. Zapišite broj i isključite projektor. 3. Kontaktirajte lokalni servis tvrtke BenQ radi dekodiranja broja. Od vas bi moglo biti zatraženo da predočite dokumentaciju kupnji kako bi se provjerilo jeste li vi ovlašteni korisnik projektora. "XXX" prikazano u gornjoj poruci su brojke koje variraju ovisno o modelu projektora. Promjena lozinke Da biste to učinili, prvo trebate pristupiti Napredno zaslonskom izborniku (za pojedinosti pogledajte na stranici 37). 1. Otvorite izbornik Postavka sustava: Napredna > Lozinka kako biste prikazali prozor Lozinka. Exit 30 Upotreba

31 2. Odaberite Promjena lozinke i pritisnite kako biste prikazali prozor Unesite trenutnu loz.. Unesite trenutnu loz. 3. Unesite staru lozinku pomoću tipki sa strelicama. Ako je lozinka ispravna, prikazuje se prozor Unesite novu lozinku. Ako je lozinka netočna, prikazuje se poruka o pogrešci i prozor Unesite trenutnu loz. za ponovni pokušaj. Možete pokušati unijeti drugu lozinku ili pritisnite za poništavanje promjene. 4. Unesite novu lozinku. 5. Ponovo unesite istu lozinku za potvrdu. Zapišite svoju lozinku, a bilješku čuvajte na sigurnom mjestu za slučaj potrebe. 6. Uspješno ste postavili novu lozinku. Ne zaboravite tijekom sljedećeg pokretanja projektora unijeti novu lozinku. 7. Pritisnite za spremanje promjena i izlaz. Onemogućavanje lozinke Da biste to učinili, prvo trebate pristupiti Napredno zaslonskom izborniku (za pojedinosti pogledajte na stranici 37). 1. Otvorite izbornik Postavka sustava: Napredna > Lozinka kako biste prikazali prozor Lozinka. 2. Odaberite Blokada uključivanja i upotrijebite / kako biste postavili Isklj.. 3. Unesite trenutnu lozinku. Ako je lozinka ispravna, prozor Lozinka prikazuje da je Blokada uključivanja postavljeno na Isklj.. Tijekom sljedećeg uključivanja projektora neće biti potrebno unijeti lozinku. Ako je lozinka netočna, prikazuje se poruka o pogrešci i prozor Unesite trenutnu loz. za ponovni pokušaj. Možete pokušati unijeti drugu lozinku ili pritisnite za poništavanje promjene. 4. Pritisnite za spremanje promjena i izlaz. Iako je funkcija zaštite lozinkom onemogućena, staru lozinku držite pri ruci ako se ikad ukaže potreba za ponovnim aktiviranjem zaštite lozinkom putem unosa stare lozinke. Nazad Upotreba 31

32 Odabir ulaznog izvora Projektor se istovremeno može povezati s nekoliko uređaja. Međutim, u određenom trenutku može prikazati samo jedan puni zaslon. Projektor tijekom pokretanja automatski pretražuje za dostupnim signalima. Ako želite da projektor uvijek automatski traži signal: Na zaslonskom izborniku Napredno otvorite izbornik Postavka sustava: Osnova iomogućite Brzo automatsko traženje (pogledajte "Brzo automatsko traženje" na stranici 55. Ako nema signala prema projektoru, u izborniku Osn. idite na Aut. traž. Izvora iomogućite. Ako nema povezanih izvora signala, otvorite izbornik Postavke, a zatim omogućite Aut. traž. Izvora. Odabir video izvora: 1. Pritisnite kako biste prikazali traku za odabir izvora. Izvor HDMI 1 / MHL HDMI 2 HDMI 3 PC / komponentni 2. Pritišćite / dok ne odaberete signal i pritisnite. Nakon što je otkriven, informacije odabranog izvora bit će na nekoliko sekundi prikazane na zaslonu. Ako je projektor priključen na različitu opremu, ponovite korake 1 i 2 kako biste potražili drugi signal. Temeljna postavka omjera slike za ovaj projektor je 16:9. Za najbolje rezultate prikazivanja potrebno je odabrati i koristiti ulazni signal koji pruža takvu razlučivost. Projektor će umanjiti sve ostale razlučivosti ovisno o postavci Očekivani omjer, što može uzrokovati određena izobličenja slike ili gubitak oštrine. Za pojedinosti pogledajte Očekivani omjer. 32 Upotreba

33 Promjena naziva ulaznog izvora Naziv trenutnog ulaznog izvora možete promijeniti na traci za odabir izvora. Da biste to učinili, prvo trebate pristupiti Napredno zaslonskom izborniku (za pojedinosti pogledajte na stranici 37). 1. Pritisnite, a zatim upotrijebite / kako biste se prebacili na Postavka sustava: Osnova. 2. Pritisnite kako biste odabrali Preim. izvor, a zatim pritisnite kako biste prikazali prozor Preim. izvor. 3. Pritišćite / / / kako biste pomaknuli pokazivač na željeni znak, a zatim za potvrdu pritisnite. Da biste izbrisali znak, pomaknite na tipku Brisanje i pritisnite. Da biste izbrisali sve znakove, pomaknite na tipku Poništi i pritisnite. 4. Kad završite, pritisnite za spremanje promjena i izlazak. Prilagođavanje projicirane slike Prilagođavanje visine slike Projektor je opremljen s 2 podesive stopice. One prilagođavaju visinu slike. Kako biste prilagodili projektor: Uvijanjem stopice prilagodite visinu slike. Da biste uvukli nožicu, uvijte je u suprotnom smjeru. Ako projektor nije postavljen na ravnu površinu ili ako ravnine projektora i zaslona nisu međusobno okomite, projicirana slika bit će trapezoidna. Za detalje o ispravljanju ove situacije pogledajte "Ispravljanje geometrije" na stranici 35. Ne gledajte u leću dok je žarulja uključena. Snažno svijetlo žarulje može izazvati oštećenje vida. Budite pažljivi tijekom uvijanja stopice jer se ona nalazi u blizini otvora za prozračivanje iz kojeg izlazi vruć zrak. Upotreba 33

34 Fino prilagođavanje oštrine slike Zakrenite prsten fokusiranja da izoštrili sliku. Automatsko prilagođavanje slike U nekim slučajevima potrebno je optimizirati kvalitetu slike. Da biste to izveli, pritisnite tipku. U roku od 3 sekunde, ugrađena funkcija inteligentnog automatskog prilagođavanja će prilagoditi vrijednosti Frekvencija i Sat kako bi se pružila najbolja kvaliteta slike. Informacije o trenutnom izvoru bit će prikazane u gornjem lijevom kutu zaslona tijekom 3 sekunde. Ova je funkcija dostupna samo kad je odabran računalni signal (analogni RGB). 34 Upotreba

35 Ispravljanje geometrije Geometrija se odnosi na situaciju u kojoj je projicirana slika uočljivo šira pri vrhu ili pri dnu. Pojavljuje se kad ravnina projektora nije okomita na ravninu zaslona. Za ispravljanje ove situacije, pored prilagođavanja visine projektora, bit će potrebno ručno prilagođavanje uz praćenje jednog od sljedećih postupaka. 1. Pritišćite / kako biste prikazali prozor Vertikalno ispravljanje slike. Vertikalno ispravljanje slike Pritisnite na 2 sekunde za poništavanje Pritisnite na 2 s radi omogućavanja autom. vertik. ispr. slike 2. Pritisnite da biste ispravili trapezoidnost pri vrhu slike ili pritisnite da biste ispravili trapezoidnost pri dnu slike. Ilustracija u nastavku prikazuju kako ispraviti geometriju: Da biste ispravili efekt ukošenja pri vrhu slike, upotrijebite. Da biste ispravili efekt ukošenja pri dnu slike, upotrijebite. Upotreba Upotreba 3. Kad završite, pritisnite za spremanje promjena i izlazak. Ako želite automatski ispraviti sliku, držite pritisnuto funkciju. 2 sekunde kako biste omogućili ovu Skrivanje slike Da biste pažnju publike usmjerili na predavača, možete: Pritisnuti da biste isključili sliku na zaslonu. Ponovo pritisnuti ili bilo koju tipku kako biste vratili tipku. Projiciranje ne prekidajte blokiranjem leće projektora jer time možete prouzrokovati zagrijavanje predmeta i njegovo deformiranje, a vjerojatno prouzrokovati i požar. Upotreba 35

36 Funkcije izbornika O zaslonskim izbornicima Kako biste mogli podešavati postavke projektora i projicirane slike, projektor je opremljen dvama vrstama višejezičnih zaslonskih izbornika (OSD): Osn. OSD izbornik: sadrži primarne funkcije izbornika (pogledajte "Upotreba osnovnog (Basic) izbornika" na stranici 38). Napredno OSD izbornik: sadrži sve funkcije izbornika (pogledajte "Upotreba naprednog (Advanced) izbornika" na stranici 44). Za pristup OSD izborniku pritisnite. Ako je stavka Vrst izb. odabrana tijekom inicijalnog podešavanja Osn., prikazuje se jedan od sljedećih Osn. OSD izbornika, ovisno o tome je li video signal priključen. Ulazni signal je priključen Slika Grafički(sRGB) Očekivani omjer Automatski Nač. zvuka Dinamički video Glasnoća 10 Mute Isklj. Postavke Prit. OK Ulazni signal nije priključen Izb. Odaberite način instalacije projektora Jezik Hrvatski Položaj projektora Sprijeda Ispitni uzorak Isklj. Aut. traž. Izvora Uključi Vrst izb. Osn. HDMI Format Automatski Boja zida Isklj. Poništi sve postavke Informacije 36 Funkcije izbornika

37 Ako se želite prebaciti iz zaslonskog izbornika Osn. u zaslonski izbornik Napredno, napravite sljedeće: Pomoću tipki sa strelicama ( / / / ) krećite se kroz stavke izbornika i potvrdite odabranu stavku tako da upotrijebite. Ako je na projektor priključen video signal: i. Prijeđite u izbornik Postavke > Vrst izb. i pritisnite. ii. Upotrijebite / kako biste odabrali Napredno i pritisnite. iii. Za izlazak pritisnite. iv. Ponovo pritisnite kako biste pristupili izborniku Napredno. Ako na projektor NIJE priključen video signal: i. Prijeđite u Vrst izb. i pritisnite. ii. Upotrijebite / kako biste odabrali Napredno i pritisnite. iii. Za izlazak pritisnite. iv. Ponovo pritisnite kako biste pristupili izborniku Napredno. Prilikom sljedećeg uključenja projektora možete pristupiti zaslonskom izborniku Napredno tako da pritisnete. U nastavku je pregled zaslonskog izbornika Napredno. Slika Slika Upr. korisnič. radom Svjetlina 50 Kontrast 50 Color Enhancer 50 Nijansa 50 Pixel Enhancer 7 Toplina boja LED način rada Napredno... Poništi tren. način slike Grafički(sRGB) Normalno PC / komponentni Exit Isto tako, ako se želite prebaciti iz zaslonskog izbornika Napredno u zaslonski izbornik Osn., napravite sljedeće: i. Prijeđite u izbornik Postavka sustava: Osnova > Postavke izbornika > Vrst izb.. ii. Upotrijebite / kako biste odabrali Osn.. iii. Pritišćite dok ne zatvorite izbornik. iv. Pritisnite kako biste pristupili izborniku Osn.. Funkcije izbornika 37

38 Prilikom sljedećeg uključenja projektora možete pristupiti zaslonskom izborniku Osn. tako da pritisnete. Upotreba osnovnog (Basic) izbornika Ovisno o tome je li na projektor priključen izvor video signala, zaslonski izbornik Osn. pruža različite funkcije. Za više informacija upotrijebite sljedeće veze. Osnovni zaslonski izbornik - s priključenim izvorom signala Osnovni zaslonski izbornik - bez priključenog izvora signala (dostupni su ograničeni izbornici) Osnovni zaslonski izbornik - s priključenim izvorom signala Izbornik Osn. sadrži primarne funkcije izbornika. Dostupne stavke izbornika mogu ovisiti o priključenim izvorima signala ili podešenim postavkama. Opcije izbornika koje nisu dostupne bit će zasivljene. Za pristup OSD izborniku pritisnite. Pomoću tipki sa strelicama ( / / / ) krećite se kroz stavke izbornika. Upotrijebite kako biste potvrdili odabranu stavku izbornika. 38 Funkcije izbornika

39 Za prebacivanje između izbornika Osn. i Napredno pogledajte stranicu 37. Izb. Podizbornici i opisi Slika Odabire programirani način prikaza slike u skladu s vašim radnim okruženjem i vrstom ulaznog signala. Programirani načini prikaza slike prikazani su u nastavku: Svjetlo: Najveće pojačavanje svjetline projicirane slike. Ovaj način pogodan je za okruženja u kojima je potrebna dodatna svjetlina, kao što su prostorije s jakim osvjetljenjem. Grafički(sRGB): Ovaj je način najbolji za prezentacije koje koriste uglavnom grafičke prikaze uz minimalnu količinu teksta. Potrebno je slabo okolno osvjetljenje. Dinamički video: Koristi se za reprodukciju videozapisa u prezentacijama. Potrebno je slabo okolno osvjetljenje. Lekcije: Za prezentacije koje koriste uglavnom tekst i minimalnu količinu grafike. Potrebno je slabo okolno osvjetljenje. Kino (Film): Uz dobro uravnoteženo zasićenje boja i kontrast, ovo je najpogodniji način za gledanje filmova u uvjetima slabog okolnog osvjetljenja. Jarke boje: Maksimalno pojačava vizualne efekte te prikazuje svijetle i živopisne boje. Korisnik: Poziva prilagođene postavke. Pristupite izborniku Napredno i pogledajte Upr. korisnič. radom za pojedinosti. Funkcije izbornika 39

40 Izb. Očekivani omjer Nač. zvuka Podizbornici i opisi Temeljna postavka omjera slike za ovaj projektor je 16:9. Međutim, pomoću ove funkcije možete prikazati projiciranu sliku drugačijih omjera širine i visine. Automatski Proporcionalna promjena veličine slike kako bi odgovarala izvornoj razlučivosti projektora u njegovoj vodoravnoj ili uspravnoj ravnini. To maksimalno iskorištava zaslon te održava omjer visine i širine slike. 4:3 Prilagođavanje veličine slike kako bi bila prikazana u središtu zaslona s razmjerom proporcija 4:3. 16:9 Prilagođavanje veličine slike kako bi bila prikazana u središtu zaslona s razmjerom proporcija 16:9. Široko Razvlači sliku vodoravno do širine zaslona. Visina slike se ne mijenja. Crni rub Prilagođavanje veličine slike kako bi odgovarala izvornoj razlučivosti projektora u njegovoj vodoravnoj širini i promjena visine slike na 3/4 širine projiciranja. Čini sliku većom od visine zaslona. Gornji i donji rubovi prikazane slike se obrezuju. Ovo je pogodno za sadržaje sa slikom s crnim trakama pri vrhu i uz dno. Nač. zvuka koristi tehnologiju poboljšanja zvuka MaxxAudio, koja primjenjuje algoritme za sjajne efekte dubokih i visokih tonova za potpuno uranjanje u doživljaj zvuka kao u kinu. Dostupni su sljedeći programirani načini reprodukcije zvuka: Dinamički video, Glaz. i Kino. Ako je aktivirana funkcija Mute i ako podesite Nač. zvuka, isključit će se funkcija Mute. Glasnoća Mute Podešava glasnoću ugrađenog zvučnika projektora ili glasnoću izlazne priključnice za zvuk. Ako je aktivirana funkcija Mute i ako podesite Glasnoća, isključit će se funkcija Mute. Odaberite Uključi za privremeno isključivanje ugrađenog zvučnika projektora ili zvuka izlazne priključnice za zvuk. Da biste ponovo uključili zvuk, odaberite Isklj.. 40 Funkcije izbornika

41 Postavke Izb. Podizbornici i opisi Pritisnite za ulazak u ovaj podizbornik. Pritisnite za spremanje promjena i izlaz. Za pojedinosti pogledajte. Jezik Postavljanje jezika izbornika s prikazom na zaslonu (OSD). Položaj projektora Ispitni uzorak Aut. traž. Izvora Projektor se može stropno ugraditi s prednje ili stražnje strane zaslona, ili s jednim ili više zrcala. Za pojedinosti pogledajte "Odabir lokacije" na stranici 14. Omogućite ovu funkciju za prikazivanje testnog uzorka, koji pomaže u podešavanju veličine i fokusa slike za provjeru je li slika bez izobličenja. Postavlja hoće li projektor automatski pretraživati za ulaznim izvorima. Odaberite Uključi kako bi projektor tražio ulazne izvore dok ne primi signal. Ako je funkcija postavljena na Isklj., projektor odabire posljednji korišteni ulazni izvor. Vrst izb. Prebacuje na zaslonski izbornik Napredno. HDMI Format Boja zida Poništi sve postavke Odabir vrste ulaznog izvora za HDMI signal. Vrstu izvora možete i ručno odabrati. Različite vrste izvora donose različite standarde za razinu svjetline. HDMI Format dostupno je samo kad je odabran HDMI signal. Omogućite ovu funkciju za korekciju boja projicirane slike kad površina na koju se projicira nije bijela. Možete odabrati boju sličnu projiciranoj površini između ovih opcija: Svijetložuto, Ružičasto, Svijetlozeleno ili Plavo. Povratak svih postavki na tvornički zadane vrijednosti. Zadržat će se sljedeće postavke: Osnovni položaj, Položaj projektora, Preim. izvor, Poništi mjerač vremena žarulje, Ispitni uzorak, Rad na velikoj visini, Lozinka i Zaklj. tipki. Funkcije izbornika 41

42 Izb. Informacije Podizbornici i opisi Prikazuje sljedeće informacije o projektoru. Izvor: Prikazuje trenutni izvor signala. Slika: Prikazuje trenutni Slika. Razlučivost: Prikaz izvorne razlučivosti ulaznog izvora. Sustav boja: Prikazuje format ulaza. LED Usage Time: Prikaz radnih sati žarulje. Firmware inačica: Prikaz verziju sistemskog softvera projektora. Neke informacije dostupne su samo kad se koriste određeni ulazni izvori. 42 Funkcije izbornika

43 Osnovni zaslonski izbornik - bez priključenog izvora signala Budući da nema izvora signala prema projektoru, dostupni su samo podizbornici za Postavke u izborniku Osn. kada su izvori ulaznih signala priključeni. Opcije izbornika koje nisu dostupne bit će zasivljene. Za pristup OSD izborniku pritisnite. Pomoću tipki sa strelicama ( / / / ) krećite se kroz stavke izbornika. Upotrijebite kako biste potvrdili odabranu stavku izbornika. Pritisnite za spremanje promjena i izlaz. Za prebacivanje između izbornika Osn. i Napredno pogledajte stranicu 37. Izb. Podizbornici i opisi Jezik Položaj projektora Ispitni uzorak Aut. traž. Izvora Vrst izb. HDMI Format Postavljanje jezika izbornika s prikazom na zaslonu (OSD). Projektor se može stropno ugraditi s prednje ili stražnje strane zaslona, ili s jednim ili više zrcala. Za pojedinosti pogledajte "Odabir lokacije" na stranici 14. Omogućite ovu funkciju za prikazivanje testnog uzorka, koji pomaže u podešavanju veličine i fokusa slike za provjeru je li slika bez izobličenja. Postavlja hoće li projektor automatski pretraživati za ulaznim izvorima. Odaberite Uključi kako bi projektor tražio ulazne izvore dok ne primi signal. Ako je funkcija postavljena na Isklj., projektor odabire posljednji korišteni ulazni izvor. Prebacuje na zaslonski izbornik Napredno. Odabir vrste ulaznog izvora za HDMI signal. Vrstu izvora možete i ručno odabrati. Različite vrste izvora donose različite standarde za razinu svjetline. HDMI Format dostupno je samo kad je odabran HDMI signal. Boja zida Poništi sve postavke Omogućite ovu funkciju za korekciju boja projicirane slike kad površina na koju se projicira nije bijela. Možete odabrati boju sličnu projiciranoj površini između ovih opcija: Svijetložuto, Ružičasto, Svijetlozeleno ili Plavo. Povratak svih postavki na tvornički zadane vrijednosti. Zadržat će se sljedeće postavke: Osnovni položaj, Položaj projektora, Preim. izvor, Poništi mjerač vremena žarulje, Ispitni uzorak, Rad na velikoj visini, Lozinka i Zaklj. tipki. Funkcije izbornika 43

44 Izb. Informacije Podizbornici i opisi Prikazuje sljedeće informacije o projektoru. Izvor: Prikazuje trenutni izvor signala. Slika: Prikazuje trenutni Slika. Razlučivost: Prikaz izvorne razlučivosti ulaznog izvora. Sustav boja: Prikazuje format ulaza. LED Usage Time: Prikaz radnih sati žarulje. Firmware inačica: Prikaz verziju sistemskog softvera projektora. Neke informacije dostupne su samo kad se koriste određeni ulazni izvori. Upotreba naprednog (Advanced) izbornika Izbornik Napredno sadrži sve funkcije izbornika. Ikona glavnog izbornika Naziv glavnog izbornika Traka za odabir Podizbornici Slika Slika Upr. korisnič. radom Svjetlina 50 Kontrast 50 Color Enhancer 50 Nijansa 50 Pixel Enhancer 7 Toplina boja LED način rada Napredno... Poništi tren. način slike Grafički(sRGB) Normalno Stanje PC / komponentni Trenutni ulazni izvor Exit Pritisnite tipku za povratak u prethodni prozor ili izlazak. Prethodni pregled zaslonskog izbornika Naprednosamo je informativne naravi i može se razlikovati od stvarnog prikaza i modela projektora koji rabite. Za pristup OSD izborniku pritisnite. Sastoji se od sljedećih glavnih izbornika. Upotrijebite veze nakon stavki izbornika u nastavku kako biste saznali više. 1. Slika izbornik (pogledajte stranicu 45) 2. Audio post. izbornik (pogledajte stranicu 52) 3. Prikaz izbornik (pogledajte stranicu 53) 4. Postavka sustava: Osnova izbornik (pogledajte stranicu 54) 44 Funkcije izbornika

45 5. Postavka sustava: Napredna izbornik (pogledajte stranicu 55) 6. Informacije izbornik (pogledajte stranicu 57) Dostupne stavke izbornika mogu ovisiti o priključenim izvorima signala ili podešenim postavkama. Stavke izbornika koje nisu dostupne bit će zasivljene. Pomoću tipki sa strelicama ( / / / ) krećite se kroz stavke izbornika. Upotrijebite kako biste potvrdili odabranu stavku izbornika. Za prebacivanje između izbornika Napredno i Osn. pogledajte stranicu 37. Izbornik Slika Slika Podizbornik Funkcije i opisi Odabire programirani način prikaza slike u skladu s vašim radnim okruženjem i vrstom ulaznog signala. Programirani načini prikaza slike prikazani su u nastavku: Svjetlo: Najveće pojačavanje svjetline projicirane slike. Ovaj način pogodan je za okruženja u kojima je potrebna dodatna svjetlina, kao što su prostorije s jakim osvjetljenjem. Grafički(sRGB): Ovaj je način najbolji za prezentacije koje koriste uglavnom grafičke prikaze uz minimalnu količinu teksta. Potrebno je slabo okolno osvjetljenje. Dinamički video: Koristi se za reprodukciju videozapisa u prezentacijama. Potrebno je slabo okolno osvjetljenje. Lekcije: Za prezentacije koje koriste uglavnom tekst i minimalnu količinu grafike. Potrebno je slabo okolno osvjetljenje. Kino (Film): Uz dobro uravnoteženo zasićenje boja i kontrast, ovo je najpogodniji način za gledanje filmova u uvjetima slabog okolnog osvjetljenja. Jarke boje: Maksimalno pojačava vizualne efekte te prikazuje svijetle i živopisne boje. Korisnik: Poziva prilagođene postavke. Pristupite izborniku Napredno i pogledajte Upr. korisnič. radom za pojedinosti. Funkcije izbornika 45

46 Podizbornik Funkcije i opisi Funkcija je dostupna samo kada je opcija Slika postavljena na Korisnik. Učitaj postavke s Omogućuje ručno podešavanje programiranog načina slike te njegovu upotrebu kao dostupne opcije na popisu načina slike. 1. Prijeđite u odjeljak Slika > Slika. Zatim odaberite Korisnik. 2. Pritisnite kako biste odabrali Upr. korisnič. radom ipritisnite. 3. U prozoru Upr. korisnič. radom odaberite Učitaj postavke s i pritisnite. 4. Pritisnite / kako biste odabrali način prikazivanja koji je najbliži vašim potrebama. Upr. korisnič. radom 5. Kad završite, pritisnite i za povratak u izbornik Slika. 6. Pritisnite za odabir podizbornika koje želite promijeniti i upotrijebite / kako biste podesili vrijednosti. Podešavanja definiraju odabrani korisnički način. Preim. korisn. Odaberite za promjenu naziva prilagođenog načina slike (Korisnik). 1. Prijeđite u odjeljak Slika > Slika. Zatim odaberite Korisnik. 2. Pritisnite kako biste odabrali Upr. korisnič. radom. 3. U prozoru Upr. korisnič. radom odaberite Preim. korisn. i pritisnite. 4. U prozoru Preim. korisn. upotrijebite / / / kako biste odabrali željene znakove za odabrani način. 5. Kad završite, pritisnite i za izlazak. 46 Funkcije izbornika

47 Podizbornik Svjetlina Funkcije i opisi Prilagođavanje svjetline slike. Prilikom podešavanja ove kontrole, crna područja slike izgledaju jednako crno i vidljive su pojedinosti u tamnim područjima. Što je vrijednost viša, slika je svjetlija i obratno. Kontrast Prilagođavanje razlike između zatamnjenih i osvijetljenih dijelova slike. Nakon podešavanja vrijednosti Svjetlina podesite Kontrast kako biste postavili najvišu razinu bijele boje. Viša vrijednost podrazumijeva veći kontrast. Color Enhancer (Pojačivač boja) Prilagođavanje razine zasićenja boje, tj. količine svake boje u video slici. Niže vrijednosti proizvode manje zasićene boje. Najniža vrijednost daje crno-bijelu sliku. Ako je postavka previsoka, boje na slici mogle bi postati previše intenzivne i sliku učiniti nerealističnom. Color Enhancer (Pojačivač boja) nije podržano u RGB sustavu. Nijansa Prilagođavanje tonova crvene i zelene boje u slici. Viša vrijednost podrazumijeva veće crvenilo slike. Niža vrijednost podrazumijeva veće zelenilo slike. Nijansa nije podržano u RGB sustavu. Pixel Enhancer (Pojačivač piksela) Detektira promjene boje između objekta i njegove pozadine radi prikazivanja oštrije slike jasnih rubova i naglašenih površinskih tekstura. Viša postavka znači veću oštrinu. Niža postavka znači manju oštrinu. Funkcije izbornika 47

48 Podizbornik Toplina boja* LED način rada Funkcije i opisi Opcije dostupne za postavke temperature boja* ovise o priključenom izvoru signala. Normalno: Održava normalno bojanje bijele boje. Hladno: Slika je u plavkasto-bijelim tonovima. Izvor. žar.: Izvorna temperatura boje i viša svjetlina. Ova je postavka pogodna za okruženja u kojima je potrebna dodatna svjetlina, kao što je tijekom projiciranja u prostorijama s jakim osvjetljenjem. Toplo: Slika je u crvenkasto-bijelim tonovima. * O temperaturama boje: Postoje različite nijanse koje se za različite namjene mogu smatrati "bijelom" bojom. Jedna od najuobičajenih metoda predstavljanja bijele boje poznata pod nazivom "temperatura boje". Bijela boja s niskom temperaturom boje izgleda crvenkasto-bijela. Bijela boja s visokom temperaturom boje izgleda kao da u sebi sadrži više plave boje. Odabir snage žarulje projektora između sljedećih načina. Normalno: Pruža punu svjetlinu žarulje. Ekonomično: Smanjuje buku sustava i potrošnju električne energije za 30%. Ako je odabran način Ekonomično, jačina svjetla bit će smanjena i projicirana slika bit će tamnija. 48 Funkcije izbornika

49 Podizbornik Napredno... Razina crne Postavlja sive tonove slike na 0 IRE ili 7,5 IRE. Video signal sivih tonova mjeren je u jedinicama IRE. U nekim područjima gdje se koristi NTSC TV standard, sivi tonovi mjereni su od 7,5 IRE (crna) do 100 IRE (bijela). Pa ipak, u ostalim područjima gdje se koristi PAL oprema ili japanski NTSC standard, sivi tonovi mjereni su od 0 IRE (crna) do 100 IRE (bijela). Predlažemo da provjerite je li ulazni izvor postavljen na 0 IRE ili 7,5 IRE, a zatim sukladno tome odaberete. Odabir gamme Gamma je odnos između ulaznog izvora i svjetline slike. 1.6/1.8/2.0/2.1/BenQ: Vrijednosti odaberite u skladu sa svojim željama. 2.2/2.3: Povećava prosječnu svjetlinu slike. Najpogodnije za osvijetljena okruženja, sobe za sastanke ili dnevne boravke. 2.4: Najpogodnije za gledanje filmova u zamračenim okruženjima. 2.6/2.8: Najpogodnije za gledanje filmova koji se sastoje od uglavnom tamnijih scena. Visoka svjetlina Nizak kontrast Funkcije i opisi Niska svjetlina Visok kontrast Funkcije izbornika 49

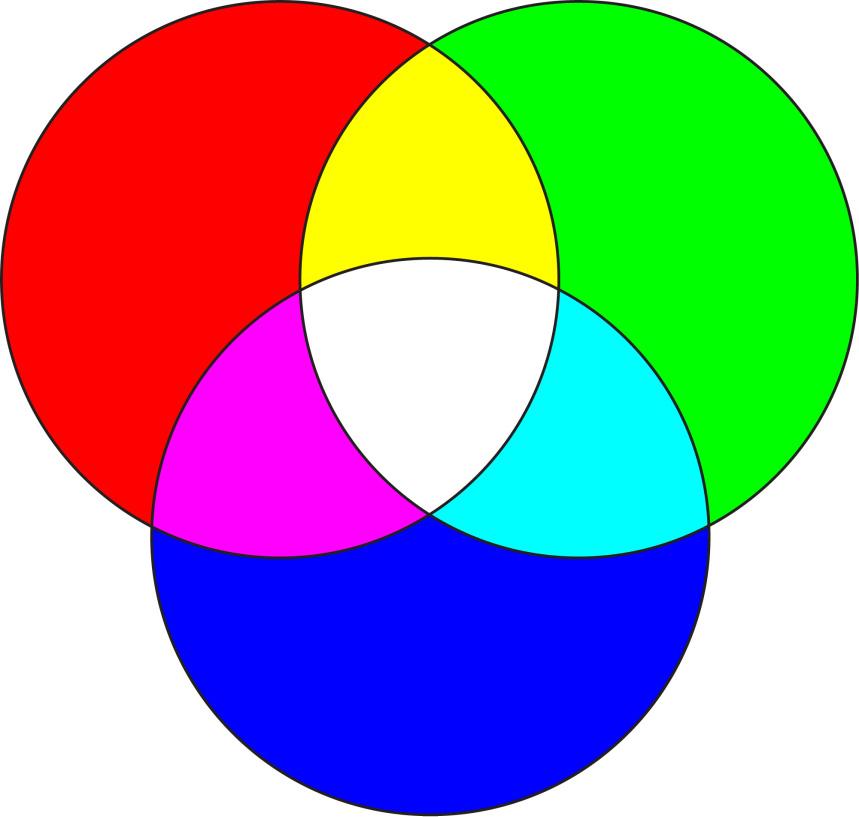

50 Podizbornik Napredno... (Nastavak) Funkcije i opisi Upravljanje bojom Upravljanje bojama neće biti potrebno u većini slučajeva postavljanja, kao što je unutar učinioca, soba za sastanke ili dvorana u kojima svjetlo ostaje uključeno ili u objektima u kojima vanjski prozori omogućuju ulazak dnevnog svjetla u prostoriju. Samo kod trajnih ugradnji s kontroliranjem razine rasvjete, kao što su stanovi, dvorane za predavanja ili kućna kina, potrebno je razmotriti upravljanje bojama. Upravljanje bojama omogućuje fino prilagođavanje boja za točnije reproduciranje boja. Pravilno upravljanje bojama moguće je postići u kontroliranim i ponovljivim uvjetima gledanja. Upotrijebite kolorimetar (instrument za mjerenje obojenog svjetla) i komplet odgovarajućih slika za mjerenje reproduciranja boje. Ovi alati ne isporučuju se uz projektor, ali vaš dobavljač projektora mogao bi vam pružiti odgovarajuće naputke ili poslati iskusnog profesionalnog instalatera. Funkcija Upravljanje bojom pruža šest kompleta (RGBCMY) boja koje možete podešavati. Možete odabrati bilo koji kako biste podesili njegov raspon i zasićenje boja. 1. Pritisnite kako biste prikazali prozor Upravljanje bojom. 2. Odaberite Primarna boja i upotrijebite / kako biste odabrali boju između Crv, Zelena, Plavo, Cij., Magenta i Žuta. 3. Pritisnite kako biste odabrali Nijanse i upotrijebite / kako biste podesili raspon. Povećavanje raspona obuhvatit će boje koje sadrže veći udio susjednih dviju boja. Crv Žuta Zelena Magenta Cij. Plavo Slika prikazuje međusobni odnos boja. Na primjer, ako odaberete Crv i njezin raspon postavite na "0", bit će odabrana samo čisto crvena boja. Povećavanje njezinog raspona obuhvatit će se crvena boja u blizini žute i crvena boja u blizini magente. 4. Pritisnite kako biste odabrali Pojačanje i upotrijebite / kako biste podesili vrijednosti. To će utjecati na razinu kontrasta primarne odabrane boje. Svaka izmjena trenutačno će se odraziti na slici. 50 Funkcije izbornika

51 Podizbornik Funkcije i opisi 5. Pritisnite kako biste odabrali Zasićenost boje* i upotrijebite / kako biste podesili vrijednosti. Svaka izmjena trenutačno će se odraziti na slici. Na primjer, ako odaberete Crv i njezinu vrijednost postavite na 0, utjecaj će biti prisutan samo na čisto crvenoj boji. 6. Ponavljajte korake od 2 do 5 dok ne obavite sva željena podešavanja. Napredno... (Nastavak) 7. Kad završite, pritisnite za spremanje promjena i izlazak. *O zasićenju To je količina odabrane boje na video slici. Niže postavke proizvode manje zasićene boje, a postavka "0" u cijelosti uklanja odabranu boju iz slike. Ako je zasićenje previsoko, odabrana boja bit će presnažna i nerealna. Smanjenje šuma Smanjuje električni šum izazvan različitim multimedijskim uređajima. Viša postavka podrazumijeva manje šuma. Filmski način Poboljšava kvalitetu slike prilikom projiciranja kompozitne slike s DVD ili Blu-ray diska. Postavka Isklj. onemogućuje funkciju. Sva podešavanja koja ste napravili za odabranu stavku Slika (uključujući prilagođeni način Korisnik) vraćaju se na tvorničke, unaprijed postavljene vrijednosti. Poništi tren. način slike 1. Pritisnite tipku. Prikazuje se poruka potvrde. 2. Upotrijebite / kako biste odabrali Poništi i pritisnite. Način slike vraća se na tvorničke vrijednosti. 3. Ponovite korake 1 i 2 ako želite poništiti ostale načine prikazivanja slike. Funkcije izbornika 51

52 Izbornik Audio post. Podizbornik Nač. zvuka Funkcije i opisi Nač. zvuka koristi tehnologiju poboljšanja zvuka MaxxAudio, koja primjenjuje algoritme za sjajne efekte dubokih i visokih tonova za potpuno uranjanje u doživljaj zvuka kao u kinu. Dostupni su sljedeći programirani načini reprodukcije zvuka: Dinamički video, Glaz. i Kino. Ako je aktivirana funkcija Mute i ako podesite Nač. zvuka, isključit će se funkcija Mute. Mute Glasnoća Zvuk uključivanja/ isključivanja Poništi audio post. Odaberite Uključi za privremeno isključivanje ugrađenog zvučnika projektora ili zvuka izlazne priključnice za zvuk. Da biste ponovo uključili zvuk, odaberite Isklj.. Podešava glasnoću ugrađenog zvučnika projektora ili glasnoću izlazne priključnice za zvuk. Ako je aktivirana funkcija Mute i ako podesite Glasnoća, isključit će se funkcija Mute. Podešava zvučni signal uključivanje (Uključi) ili isključivanje (Isklj.) projektora. Zvuk uključivanja/isključivanja može se podesiti samo ovdje. Prigušivanje zvuka ili promjena glasnoće zvuka neće utjecati na Zvuk uključivanja/isključivanja. Sve postavke u izborniku Audio post. vraćaju se na tvorničke vrijednosti. 52 Funkcije izbornika

53 Izbornik Prikaz Podizbornik Očekivani omjer Boja zida Položaj slike Funkcije i opisi Temeljna postavka omjera slike za ovaj projektor je 16:9. Međutim, pomoću ove funkcije možete prikazati projiciranu sliku drugačijih omjera širine i visine. Automatski Proporcionalna promjena veličine slike kako bi odgovarala izvornoj razlučivosti projektora u njegovoj vodoravnoj ili uspravnoj ravnini. To maksimalno iskorištava zaslon te održava omjer visine i širine slike. 4:3 Prilagođavanje veličine slike kako bi bila prikazana u središtu zaslona s razmjerom proporcija 4:3. 16:9 Prilagođavanje veličine slike kako bi bila prikazana u središtu zaslona s razmjerom proporcija 16:9. Široko Razvlači sliku vodoravno do širine zaslona. Visina slike se ne mijenja. Crni rub Prilagođavanje veličine slike kako bi odgovarala izvornoj razlučivosti projektora u njegovoj vodoravnoj širini i promjena visine slike na 3/4 širine projiciranja. Čini sliku većom od visine zaslona. Gornji i donji rubovi prikazane slike se obrezuju. Ovo je pogodno za sadržaje sa slikom s crnim trakama pri vrhu i uz dno. Omogućite ovu funkciju za korekciju boja projicirane slike kad površina na koju se projicira nije bijela. Možete odabrati boju sličnu projiciranoj površini između ovih opcija: Svijetložuto, Ružičasto, Svijetlozeleno ili Plavo. Prikazuje prozor Položaj slike. Položaj projicirane slike možete podesiti pomoću tipki sa strelicama na projektoru ili daljinskom upravljaču. Vrijednosti prikazane u donjem dijelu prozora mijenjaju se sa svakim pritiskom tipke. Ova je funkcija dostupna samo kad je odabran signal PC. Podeš. presken. Skriva slabu kvalitetu slike na četiri ruba. S povećanjem vrijednosti veći se dio slike skriva dok zaslon ostaje ispunjen i geometrijski precizan. Postavka "0" podrazumijeva prikazivanje 100% slike. Funkcije izbornika 53

54 Podizbornik Funkcije i opisi Vodoravna veličina Prilagođavanje horizontalne širine slike. Ugađanje PC i kompon. YPbPr Ova je funkcija dostupna samo kad je odabran signal Komponenta ili PC. Faza Prilagođavanje faze sata kako bi se smanjilo izobličenje slike. Ova je funkcija dostupna samo kad je odabran signal Komponenta ili PC. Automatski Automatsko prilagođavanje faze i frekvencije Ova je funkcija dostupna samo kad je odabran signal PC. Izbornik Postavka sustava: Osnova Jezik Podizbornik Boja pozadine Početni zaslon pri pokretanju Položaj projektora Aut.isk. Izravno napajanje uklj. Funkcije i opisi Postavljanje jezika izbornika s prikazom na zaslonu (OSD). Postavlja boju pozadine kada nema signala prema projektoru. Možete odabrati boju pozadine Crno, Plavo ili Ljubičasta. Odabir zaslona s logotipom koji će biti prikazan tijekom uključivanja projektora. Možete odabrati zaslon s logotipom BenQ, zaslon Crno ili zaslon Plavo. Projektor se može stropno ugraditi s prednje ili stražnje strane zaslona, ili s jednim ili više zrcala. Sprječava nepotrebno projiciranje ako nikakav signal nije otkriven tijekom duljeg razdoblja. Kada je funkcija ostavljena na Uključi, projektor će se uključiti automatski prilikom dovoda napajanja putem kabela. Kada je funkcija postavljena na Isklj., morat ćete isključiti projektor tako da pritisnete na projektoru ili na daljinskom upravljaču. 54 Funkcije izbornika

55 Podizbornik Postavke izbornika Funkcije i opisi Vrst izb. Prebacuje na zaslonski izbornik Osn.. Položaj izbornika Određivanje položaja izbornika. Vrijeme prikaza izbornika Postavljanje vremena tijekom kojeg će OSD ostati aktivan nakon pritiska posljednje tipke. Podsjetnik o praznom Određivanje prikaza poruke podsjetnika dok je slika skrivena. Promjena naziva trenutnog izvora signala. Preim. izvor U prozoru Preim. izvor upotrijebite / / / kako biste odabrali znakove za priključeni izvor. Kad završite, pritisnite i za izlazak. Brzo automatsko traženje Postavlja hoće li projektor automatski pretraživati za ulaznim izvorima. Odaberite Uključi kako bi projektor tražio ulazne izvore dok ne primi signal. Ako je funkcija postavljena na Isklj., projektor odabire posljednji korišteni ulazni izvor. Izbornik Postavka sustava: Napredna Podizbornik Postavke žarulje HDMI postavke Funkcije i opisi Poništi mjerač vremena žarulje Aktivira ovu funkciju tek nakon postavljanja nove žarulje. Kada odaberete Poništi, prikazuje se poruka "Uspješno poništavanje", što znači da je vijek trajanja žarulje ponovo postavljen na "0". Mjerač vremena žarulje Odaberite kako biste saznali vrijeme upotrebe žarulje (u satima), koje se automatski izračunava. Ukupni (ekvivalentni) broj radnih sati žarulje = 1,5 x (sati upotrebe u načinu Normalno) + 1 x (sati upotrebe u načinu Ekonomično). HDMI Format Odabir vrste ulaznog izvora za HDMI signal. Vrstu izvora možete i ručno odabrati. Različite vrste izvora donose različite standarde za razinu svjetline. HDMI Format dostupno je samo kad je odabran HDMI signal. Funkcije izbornika 55

56 Podizbornik Ispitni uzorak Zatvorena snimka Funkcije i opisi Omogućite ovu funkciju za prikazivanje testnog uzorka, koji pomaže u podešavanju veličine i fokusa slike za provjeru je li slika bez izobličenja. Zatvorena snimka omogućena Funkciju uključite odabirom Uključi dok odabrani ulazni signal prenosi titlove. *O opisima Prikaz dijaloga, naracije i zvučnih efekata TV programa i video zapisa koji sadrže posebne tekstove ili podnaslove (na TV popisu uobičajeno označeni s "CC"). Inačica snimke Odabir preferiranog načina titlova. Da biste prikazali titlove, odaberite CC1, CC2, CC3 ili CC4 (opcija CC1 prikazuje titlove na primarnom jeziku vašeg područja). Način rada namijenjen upotrebi na velikim nadmorskim visinama ili pri visokim temperaturama. Aktivirajte funkciju kad je vaše okruženje na nadmorskoj visini od do m i kad je temperatura između 0 C i 35 C. Rad na velikoj visini Nemojte rabiti ovu funkciju ako je vaša nadmorska visina između 0 m i 1.500, a okolna temperatura između 0 C i 35 C. Ako uključite način u takvim uvjetima, projektor će se prekomjerno ohladiti. Korištenje uz uključenu značajku Rad na velikoj visini može prouzrokovati višu razinu buke uslijed ubrzanog rada ventilatora koja je potrebna za poboljšanje ukupnog hlađenja sustava i karakteristika. Ako ovaj projektor koristite u drugim ekstremnim okolnostima, isključujući prethodno navedene, projektor bi mogao pokazat simptome automatskog isključivanja koji su dizajnirani kako bi ga zaštitili od pregrijavanja. U ovakvim slučajevima potrebno je uključiti značajku Rad na velikoj visini kako biste riješili ove simptome. Međutim, ovo nije stanje u kojem ovaj projektor može raditi u bilo kakvim neprimjerenim ili ekstremnim uvjetima. 56 Funkcije izbornika

57 Podizbornik Lozinka Zaklj. tipki LED indikator Poništi sve postavke Funkcije i opisi Za sigurnosne svrhe i kako biste spriječili neovlaštenu uporabu možete postaviti sigurnosni unos lozinke za projektor. Za pojedinosti pogledajte "Korištenje lozinke" na stranici 29. Promjena lozinke Prije unosa nove lozinke od vas će biti zatraženo da unesete trenutnu lozinku. Blokada uključivanja Ograničavanje upotrebe projektora samo na osobe koje znaju točnu lozinku. Zaključavanjem tipki na daljinskom upravljaču možete spriječiti slučajnu promjenu postavki projektora (npr. od djece). Kad odaberete Uključi kako biste omogućili ovu funkciju, nijedna tipka na projektoru neće funkcionirati osim tipke NAPAJANJE. Za otključavanje tipki držite pritisnutu tipku na daljinskom upravljaču. Kad odaberete Uključi, sve lampice na projektoru rade normalno. Za pojedinosti pogledajte "Pokazivači" na stranici 63. Kad odaberete Isklj., sve lampice (NAPAJANJE, TEMP (Temperatura), LED) isključene su kada uključite projektor i kada se prikaže uvodni zaslon. Međutim, ako projektor ne radi ispravno, lampice svijetle ili trepere kako bi ukazale na mogući problem. Za pojedinosti pogledajte "Pokazivači" na stranici 63. Povratak svih postavki na tvornički zadane vrijednosti. Vrsta zaslonskog izbornika prebacit će se na Osn.. Zadržat će se sljedeće postavke: Osnovni položaj, Položaj projektora, Preim. izvor, Poništi mjerač vremena žarulje, Ispitni uzorak, Rad na velikoj visini, Lozinka i Zaklj. tipki. Izbornik Informacije Podizbornik Izvor Slika Razlučivost Sustav boja Funkcije i opisi Prikazuje trenutni izvor signala. Prikazuje trenutni način slike u izborniku Slika. Prikaz izvorne razlučivosti ulaznog signala. Prikazuje format ulaza. Funkcije izbornika 57

58 Podizbornik Radni vijek žarulje Firmware inačica Prikaz radnih sati žarulje. Funkcije i opisi Prikaz verziju sistemskog softvera projektora. Neke informacije dostupne su samo kad se koriste određeni ulazni izvori. Napredno struktura zaslonskog izbornika Zaslonski izbornik (OSD) može varirati ovisno o odabranoj vrsti signala. Glavni izbornik Podizbornik Opcije Slika Audio post. Slika Svjetlo/Grafički(sRGB)/Dinamički video/lekcije/ Kino (Film)/Jarke boje/korisnik Učitaj postavke s Upr. korisnič. radom Preim. korisn. Svjetlina Kontrast Color Enhancer Nijansa Pixel Enhancer 0-15 Toplina boja Normalno/Hladno/Izvor. žar./toplo LED način rada Normalno/Ekonomično Napredno... Poništi tren. način slike Razina crne Odabir gamme 0 IRE/7,5 IRE 1.6/1.8/2.0/2.1/2.2/2.3/ 2.4/2.6/2.8/BenQ Primarna boja/nijanse/ Upravljanje bojom Pojačanje/Zasićenost boje Smanjenje šuma 0-31 Filmski način Uključi/Isklj. Poništi/Odustani Nač. zvuka Dinamički video/glaz./kino Mute Uključi/Isklj. Glasnoća 0-20 Zvuk uključivanja/ isključivanja Uključi/Isklj. Poništi audio post. Poništi/Odustani 58 Funkcije izbornika

59 Glavni izbornik Podizbornik Opcije Prikaz Očekivani omjer Boja zida Položaj slike Podeš. presken. Ugađanje PC i kompon. YPbPr Automatski/4:3/16:9/Široko/Crni rub Isklj./Svijetložuto/Ružičasto/Svijetlozeleno/Plavo Video: 0-3 Ostalo: 0-3 Vodoravna veličina Faza Automatski Jezik Postavka sustava: Osnova Boja pozadine Početni zaslon pri pokretanju Položaj projektora Aut.isk. Izravno napajanje uklj. Postavke izbornika Preim. izvor Brzo automatsko traženje Crno/Plavo/Ljubičasta BenQ/Crno/Plavo Sprijeda/Strop naprijed/straga/strop nazad Disable (Onemogući) / 5 min / 10 min / 15 min / 20 min / 25 min / 30 min Uključi/Isklj. Vrst izb. Položaj izbornika Vrijeme prikaza izbornika Podsjetnik o praznom Uključi/Isklj. Osn./Napredno Sredina/Gore lijevo/ Gore-desno/Doljedesno/Dolje-lijevo Uvijek uklj.5 s / 10 s / 15 s / 20 s / 25 s / 30 s Uključeno/isključeno Funkcije izbornika 59
