Čistite ovaj uređaj isključivo suhom krpom. Ne zatvarajte otvore za prozračivanje na kućištu uređaja. Postavite uređaj u skladu s uputama.

Transcript

1 Mjere sigurnosti Pri proizvodnji ovog uređaja, u skladu sa standardima kvalitete, posvećena je iznimna pažnja sigurnosti korisnika. Međutim, sigurnost je i Vaša odgovornost. U ovome poglavlju navode se važne sigurnosne upute koje će Vam pomoći da osigurate ispravnu i sigurnu upotrebu ovog prizvoda i dodatne opreme. Molimo, pročitajte ih pažljivo prije priključivanja i upotrebe ovog uređaja. Simbol munje sa strelicom unutar istostraničnog trokuta upozorava korisnika o prisustvu neizoliranog, opasnog napona unutar uređaja, koji može biti dovoljne jačine da proizvede strujni udar. Simbol uskličnika unutar istostraničnog trokuta upozorava korisnika o postojanju važnih uputstava vezanih za rad i održavanje u literaturi koja je priložena uz uređaj. Simbol jednog kvadrata unutar drugog upozorava korisnika kako je opasan napon odvojen od dijelova kojima se služi korisnik dvostrukom izolacijom. Pri zamjeni dijelova koristite isključivo dijelove identičnih karakteristika kao originali. Električni i elektronički uređaji s ovom oznakom ne bi se trebali miješati s ostalim otpadom, jer mogu sadržavati elemente koji štete okolišu ili mogu biti opasni za djecu, životinje itd. Iz tog razloga 1

2 ovakvi se uređaji moraju zbrinuti u skladu s važećim zakonskim odrednicama. Postoje posebna odlagališta za ovakve proizvode. Molimo da nikako ne bacate proizvode s ovom oznakom u kućni otpad. Podrobnije informacije o pravilnom zbrinjavanju ovog uređaja možete dobiti u Vašoj jedinici lokalne uprave. Posebnu pažnju obra te na baterije. Baterije ne bi trebalo dopunjava, rasklapati, kratko spajati, niti miješati ili koristiti s ostalim vrstama baterija. Ukoliko će se umjesto klasičnih baterija koristiti punjive ACU baterije, preporučamo korištenje vrste NiMH s niskim samopražnjenjem kako biste osigurali dug životni vijek daljinskog upravljača. Sigurnosne upute: Pročitajte ove upute. Zadržite ove upute. Pridržavajte se svih upozorenja. Slijedite sve upute. Ne koristite ovaj uređaj u blizini vode. Čistite ovaj uređaj isključivo suhom krpom. Ne zatvarajte otvore za prozračivanje na kućištu uređaja. Postavite uređaj u skladu s uputama. Ne postavljajte ovaj uređaj u blizini izvora topline, poput radijatora, grijalica, štednjaka ili drugih uređaja koji proizvode toplinu. Ukoliko ovaj uređaj koristi određeni AC adapter, adapter može biti opremljen polariziranim utikačem za alternaciju struje (utikač s jednim ispupčenjem širim od drugoga). Ova sigurnosna značajka dozvoljava da se utikač može umetnuti u utičnicu samo u jednom smjeru. Ukoliko ne možete umetnuti utikač u utičnicu, izvucite ga, 2

3 okrenite, i zamijenite utičnicu. Kabel za napajanje trebao bi biti postavljen tako da se po njemu ne hoda. Neka se oko spojeva strujnog kabela, utičnice, kao i spojeva na uređaju, ne nalazi AC adapter niti dodatni strujni kabeli. Nemojte dodavati bilo kakve dodatke ili opremu bez suglasnosti proizvođača. Takvi dodaci mogu prouzročiti požar, strujni udar ili druge ozljede. Uređaj isključite iz struje tjekom grmljavine ili ako ga nećete koristiti tjekom duljeg vremenskog razdoblja. Prepustite otklanjanje kvarova na uređaju stručnim osobama. Servis je potreban ukoliko je uređaj u bilo kojem smislu oštećen ukoliko je oštećen kabel za napajanje, prolivena je tekućina po uređaju, uređaj je mehanički oštećen, bio je izložen vlazi ili kiši, ne radi ispravno ili je pao s veće visine. Kabel za napajanje služi kao prekidač za isključivanje uređaja iz naponske mreže, i kao takav trebao bi biti lako pristupačan. Otvori za prozračivanje ne smiju se prekrivati nikakvim predmetima, poput novina, stolnjaka, zavjesa i sl. Ne izlažite uređaj otvorenom plamenu. Obratite pažnju na zaštitu okoliša pri zbrinjavanju baterija. Kako biste spriječili strujni udar ili požar, ne izlažite uređaj vlazi ili kiši. Ne izlažite baterije jakom izvoru toline, poput sunčeve svjetlosti ili otvorenog plamena. Uređaj Prednja strana uređaja: 3

4 Tipka za uključivanje i isključivanje uređaja: Prebacivanje između radnog i pričuvnog (standby) moda. LED indikator: Vizualni prikaz načina rada uređaja crveno svjetlo znači da je uređaj u pričuvnom (standby) načinu rada, a zeleno svjetlo označava radni mod, odnosno da je uređaj uključen. Senzor za daljinski upravljač: Primanje signala s daljinskog upravljača. LED zaslon: Prikaz trenutno gledanog kanala ili vremena. Čitač kartica: Utor za umetanje SD, MS ili MMC kartice. : Promjena programa (+/-) bez korištenja daljinskog upravljača. USB priključak: Utor za umetanje vanjskog USB 2.0 uređaja. Stražnja strana uređaja: RF IN: Priključni konektor za spajanje antene za prijem DVB-T signala. RF LOOP THROUGH: Priključni konektor za prosljeđivanje signala do sljedećeg uređaja, odnosno prosljeđivanje analognog signala direktno na RF ulaz TV prijemnika. VCR SCART: Spajanje uređaja na DVD player ili drugi video sustav. TV SCART: Spajanje uređaja na TV prijemnik. COAXIAL: Izlaz audio signala prema TV prijemniku ili drugom uređaju s audio ulazima. KABEL ZA NAPAJANJE: Spajanje uređaja na naponsku mrežu. 4

5 Daljinski upravljač DTV/VCR: Prebacivanje između VCR SCART ulaza i DTV izlaza. INFO: Prikaz informacija o trenutno gledanom programu ili sadržaju koji slijedi na trenutno gledanom programu. PLAY/PAUSE: Reprodukcija ili zaustavljanje trenutno gledanog programa. EPG: Prikaz informacija o sadržaju trenutno gledanog programa. EXIT: Povratak na prethodni izbornik. OK: Potvrda izbora u izbornicima. VOL+: Podešavanje razine zvuka i kretanje udesno u izbornicima. FAVORITE: Prikaz omiljene liste kanala. GAME: Odabir igre (Gomoku). RECALL: Odabir jednog od zadnja dva gledana programa. SUBTITLE: Odabir između ponuđenih podnatpisa ukoliko su oni 5

6 dostupni na programu. TEXT: Prikaz teleteksta ukoliko je dostupan. FAST BACKWARD: Povratak snimke unatrag. FAST FORWARD: Ubrzavanje reprodukcije. STANDBY: Uključivanje i isključivanje prijemnika. MUTE: Uključivanje i isključivanje zvuka. MENU: Prikaz glavnog izbornika. CH+: Promjena programa i kretanje prema gore u izbornicima. VOL-: Podešavanje razine zvuka i kretanje ulijevo u izbornicima. CH-: Promjena programa i kretanje prema dolje u izbornicima. REC LIST: Prikaz popisa snimljenog sadržaja. 0-9: Izbor programa i unošenje parametara. AUDIO: Odabir dostupnog audio signala i prebacivanje između načina audio produkcije (LL, RR ili LR). TV/RADIO: Prebacivanje prijemnika između TV i radio moda. TIPKE U BOJI: Različite funkcije, ovisno o opisu na ekranu. RECORD: Započinjanje snimanja programa, te određivanje vremena prestanka snimanja ukoliko se pritisne dva puta. STOP: Zaustavljanje trenutnog snimanja ili prikazivanja snimke. Priključivanje uređaja Umetanje baterija Uklonite poklopac za baterije s daljinskog upravljača i umetnite dvije AAA baterije u predviđeni odjeljak. Skica unutar predviđenog odjeljka za baterije prikazuje ispravan način umetanja baterija. 6

7 Korištenje daljinskog upravljača Usmjerite daljinski upravljač prema prednjoj strani uređaja. Daljinski upravljač ima domet 7 metara pod kutem do 60⁰. Daljinski upravljač neće ispravno raditi ukoliko je senzor na prijemniku prekriven. Sunčeva ili druga jaka svjetlost umanjit će osjetljivost daljinskog upravljača. Ne iskopčavajte ukopčani USB uređaj dok se koristi, primjerice u funkcijama u izbornicima. Prekinite korištenje tih funkcija, te potom iskopčajte uređaj. Priključivanje uređaja Provjerite odgovara li napon na utičnici na zidu preporučenom naponu za prijemnik. Kako biste otklonili rizik od strujnog udara, ne otvarajte poklopac kućišta prijemnika. Pri spajanju prijemnika na druge uređaje (TV, video rekorder, pojačalo...) provjerite upute za upotrebu spomenutih uređaja. Isključite sve uređaje i opremu iz struje pri 7

8 priključivanju uređaja. 8

9 Prva instalacija Postavke zemlje i jezika izbornika Možete odabrati željene postavke zemlje i jezika u izborniku Postavke (Setup) Instalacija (Installation). Pritisnite tipku Menu kako biste ušli u Glavni izbornik (Main Menu). Koristite se tipkama / kako biste odabrali podizbornik Postavke (Setup). Koristite se tipkama / kako biste odabrali opciju Instalacija (Installation). Pritisnite tipku OK kako biste potvrdili izbor za ulazak u opciju Instalacija (Installation). Koristite se tipkama / kako biste odabrali opciju Postavke zemlje (Country Setting). Koristite se tipkama / kako biste podesili postavke zemlje. Koristite se tipkama / kako biste odabrali opciju Jezik izbornika (OSD Language). Koristite se tipkama / kako biste podesili jezik izbornika. Ukoliko u uređaju još nisu podešeni programi, u trenutku kada ga uključite, započet ćete na koraku 5. 9

10 Slika 1 - Postavke zemlje i jezika Kako pretražiti programe? Možete pretražiti programe koji se emitiraju na određenim frekvencijama i širinama pojasa. Pritisnite Crvenu tipku za automatsku pretragu ili Zelenu tipku za ručnu pretragu. Automatska pretraga (Auto Scan) najprije će izbrisati sadržaj baze podataka, a zatim pretražiti programe prema standardnoj frekvenciji i širini pojasa u Vašoj zemlji. Podešavanje postavki zemlje opisano je u prethodnom poglavlju (koraci 1. do 8.). Pritisnite Crvenu tipku za Automatsku pretragu (Auto Scan) i brisanje sadržaja baze podataka. Pritisnite tipku OK kako biste potvrdili izbor i započeli Automatsku pretragu (Auto Scan). Automatsko pretraživanje potrajat će nekoliko trenutaka. Ukoliko želite zaustaviti pretragu, pritisnite tipku Exit. Kasnije možete ponovno započeti pretragu 10

11 na isti način. Ručna pretraga (Manual Scan) ne briše bazu podataka, već dodaje rezultate pretrage u nju. Međutim, korisnik treba biti upoznat s Frekvencijom (Frequency) i Širinom pojasa (Bandwidth) za pretraživanje. Ukoliko korisnik pretraži programe na istoj frekvenciji i širini pojasa više puta, programi neće biti udvostručeni, već će novi biti stavljeni na mjesto starih. Pritisnite Zelenu tipku za Ručnu pretragu (Manual Scan). Koristite se tipkama / kako biste podesili Frekvenciju (Frequency). Koristite se tipkama 0-9 kako biste unijeli vrijednost frekvencije. Koristite se tipkama / kako biste podesili Širinu pojasa (Bandwidth). Koristite se tipkama / kako biste podesili širinu pojasa. Slika 3 - Ručna pretraga Slika 2 - Automatska pretraga 11

12 Pritisnite tipku OK kako biste potvrdili izbor i započeli pretragu, ili pritisnite tipku Exit kako biste izašli iz izbornika. Glavni izbornik Glavni izbornik (Main Menu) ima brojne funkcije. Kako biste ušli u Glavni izbornik (Main Menu), pritisnite tipku Menu. Za prikaz informacija o prijemniku, pritisnite tipku Info. POSTAVKE Instalacija (Installation) podešavanje postavki prijema i prikaza programa. Napajanje antene (Antenna Setting) uključivanje ili isključivanje napajanja antene s 5V iz prijemnika. Standardno je 12

13 ova opcija isključena (postavljena na OFF). Uključite je (postavite na ON) isključivo ako je prijemnik spojen na antenu s pojačalom ili pojačalo bez zasebnog napajanja. Postavke zemlje (Country Setting) odabir zemlje za Automatsku (Auto) ili Ručnu pretragu (Manual Scan) i podešavanje Vremenske zone (Time Zone). Ukoliko promijenite postavke zemlje, automatski će se promijeniti i postavke vremenske zone i standardna frekvencija i širina pojasa za automatsku pretragu. Jezik izbornika (OSD Language) promjena jezika korisničkog sučelja. Jezik zvuka (Audio Language) promjena jezika zvuka gledanog programa. Jezik podnaslova (Subtitle Language) promjena jezika podnaslova gledanog programa. LCN (LCN) podešavanje LCN-a na ON ili OFF. Auto Standby (Auto Standby) uključivanje ili isključivanje (postavljanje na ON ili OFF) opcije automatskog prelaska u Standby (pričuvni) način rada. Ukoliko je opcija Auto Standby uključena, Vaš će prijemnik dva sata nakon zadnje upotrebe prijeći u Standby (pričuvni) način rada. Vremenska zona (Time Zone) podešavanje postavki vremenske zone. Ukoliko se nalazite u zemlji GMT (Greenwich Mean Time) vremenskoj zoni, isključite opciju GMT upotreba (GMT Usage) i odaberite odgovarajuću vremensku zonu. U suprotnom, uključite opciju GMT upotreba (GMT Usage) i Vaš će sustav sam postaviti vrijeme. Automatska pretraga (Auto Scan) za uključivanje pritisnite Crvenu tipku. Detalje pogledajte u prethodnom poglavlju. Ručna pretraga (Manual Scan) - za uključivanje pritisnite Zelenu tipku. Detalje pogledajte u prethodnom poglavlju. Slika 2 - Postavke zemlje i jezika 13

14 opcije i vremena Slika 3 - Postavke Auto Standby TV postavke (TV Setup) podešavanje postavki prikaza slike na ekranu. TV Format (TV Format) podešavanje formata slike programa (4:3LB, 4:3PS, 16:9PB, 16:9AUTO). Format slike 4:3LB koristi se za prikaz wide screen sadržaja s crnim trakama ispod i iznad slike na standardnom 4:3 TV prijemniku. Format slike 4:3PS koristi se za prikaz wide screen sadržaja s izrezanim lijevim i desnim dijelovima slike na standardnom 4:3 TV prijemniku. Formati slike 16:9PB i 16:9AUTO koriste se za TV prijemnike s wide screen ekranom 14

15 (16:9). TV Mod (TV Mode) odabir između PAL i NTSC video formata. Opcija AUTO sama će odabirati video format, ovisno o sadržaju gladanog programa. OSD prozirnost (OSD Transparency) podešavanje prozirnosti grafičkog sučelja (1 je najprozirnije). Video izlaz (Video Output) podešavanje video izlaza (odabir između CVBS i RGB). Vrijeme prikaza banera (Banner Display Time) podešavanje trajanja prikaza prozora npr. za podešavanje razine zvuka ili prikaz informacija o programu. Slika 4 - TV postavke Zaštita (Password) postavljanje lozinke za zaključavanje postavki, blokadu kanala ili cenzuriranje i promjena lozinke. Standardna lozinka je 6666 ili Zaključavanje postavki (Menu Lock) zaštita promjena postavki u izborniku lozinkom. Blokada kanala (Channel Lock) mogućnost zaključavanja određenih programa. 15

16 Cenzuriranje (Censorship Lock) mogućnost zaključavanja određenih programa lozinkom. Informacije o cenzuriranju nalaze se u sadržaju programa. Kako bi gledao cenzurirani program, korisnik mora utipkati odgovarajuću lozinku. Promjena lozinke (Change Password) kako biste promijenili lozinku, odaberite ovu opciju, te koristeći se tipkama / odaberite DA. Zatim pomoću tipki 0-9 upišite staru lozinku, pa zatim novu lozinku, te još jednom novu lozinku za potvrdu. Ukoliko je lozinka promijenjena, na ekranu će se pojaviti obavijest o tome. U suprotnom će se pojaviti obavijest da promjena lozinke nije uspjela. Slika 5 - Zaštita Postaviti Timer (Advance Timer) timer za prebacivanje na željeni program u točno određeno vrijeme može se postaviti ručno ili u podizbornicima TV ili Radio Vodič (TV/Radio Guide) Nakon što pomoću tipke OK uđete u ovaj podizbornik, pritiskom Crvene tipke moći ćete podesiti željeni program i vrijeme gledanja. Standardne vrijednosti (Set Default) mogućnost vraćanja svih postavki u prijemniku na tvorničke postavke. Ukoliko odaberete 16

17 povratak na standardne vrijednosti, bit će obrisan i sadržaj baze podataka. Slika 7 - Standardne vrijednosti Slika 6 - Postaviti Timer TV/RADIO TV/Radio Popis (TV/Radio List) mogućnost podešavanja popisa TV i Radio programa. Nakon što pomoću tipke OK uđete u ovaj podizbornik, koristeći tipke / možete se kretati po opcijama u podizborniku. Izabrani (Favorites) mogućnost brzog izbora unutar 8 skupina omiljene liste programa (Novosti, Sport, Filmovi, Glazba, Shopping, Putovanja, Muškarac i Žena). Pomoću tipki 1-8 smjestite omiljeni program u određenu grupu. Zaključaj (Lock) opcija zaključavanja odabranog programa 17

18 lozinkom podešenom u izborniku Postavke Zaštita Blokada kanala. Pritiskom tipke OK postavit ćete lozinku na odabrani program. Uređivanje (Edit) postavljanje vlastitog naziva programa, maksimalno do 20 znakova. Pomoću tipki / odaberite opciju Uređivanje (Edit), a pomoću pki / odaberite željeni program. Pritisnite tipku OK za prikaz informacija o programu, te ponovno OK za odabir promjene naziva programa. Služeći se pkama /, /, 0-9, Zelena i Crvena odaberite znakove. Pritisnite tipku OK za završetak uređivanja, te potom pritisnite Crvenu tipku kako biste spremili promjene i vratili se na TV/Radio Popis (TV/Radio List), ili tipku Exit kako biste se vratili na Popis (List) bez spremanja promjena. Pomak (Move) omogućava korisniku da mijenja položaj programa u bazi podataka. Ova opcija će se pojaviti ukoliko je opcija Postavke Instalacija LCN uključena. Sortiranje (Sort) omogućava korisniku sortiranje programa redoslijedom A-Z ili na CA i Slobodne. Ova opcija će se pojaviti ukoliko je opcija Postavke (Setup) Instalacija(Installation) LCN (LCN) uključena. Invisible (Skip) omogućava preskakanje programa pri promjeni programa pkama /. Brisanje (Delete) trajno brisanje svih programa iz baze podataka. Kako bi se oni povratili, bit će potrebna ponovna pretraga. Pritiskom tipke OK obrisat ćete izabrani program, a pritiskom Zelene tipke obrisat ćete sve programe. Pretraga (Search) omogućava pretragu programa prema ključnoj riječi. Pomoću pki / odaberite opciju Pretraga, pa pritisnite tipku OK za ulazak u opciju. Koristeći se pkama /, /, 0-9, OK, Zelena i Crvena odaberite znakove. Pritisnite tipku OK za pretragu. Po rezultatima pretrage možete se pomicati pomoću tipki Zelena i Žuta. MULTIMEDIJA Ovaj izbornik može se koristiti isključivo ako je umetnut vanjski USB 18

19 uređaj. U suprotnom, na ekranu će se pojaviti poruka Uređaj nije podržan! ( Device is not ready! ). Ukoliko tjekom korištenja ovog izbornika isključite USB uređaj, na ekranu će se pojaviti poruka Uređaj je uklonjen! ( Device is removed! ), i bit ćete vraćeni natrag u glavni izbornik. Moji albumi (My Album) ova opcija može prikazivati i obrađivati fotografije u JPG, BMP i GIF fomatu. Ukoliko se na umetnutom USB uređaju ili memorijskoj kartici nalaze fotografije, automatski će biti prikazane u obliku Minijatura (Thumbnail). Ako na umetnutom USB uređaju ili memorijskoj kartici nema fotografija, bit će prikazane Mape (Folders). Slika 8 - Moji albumi Pritiskom na Plavu tipku možete ručno izabrati prikaz mapa, a pritiskom na tipku Exit možete se vratiti na pregled minijatura. Pomoću pki /, / i OK možete pregledavati mape i fotografije. Pritiskom na tipku OK možete prikazati odabranu minijaturu slike, a ponovnim pritiskom na tipku OK možete započeti Slide Show (Slide Show). Pritiskom na tipku Info možete dobiti informacije za pomoć. Zoom (Zoom) pritiskom na Crvenu tipku moguće je povećati ili umanjiti sliku. Faktor povećanja ili smanjenja može biti 25%, 50%, 100%, 150% ili 200%. Ukoliko je faktor povećanja veći od 100%, pomoću pki / / / možete se kretati po slici. Rotiranje (Rotation) sliku je moguće rotirati lijevo/desno pomoću tipki /, te prikazivati u horizontalnom ili vertikalnom zrcalnom prikazu pomoću 19

20 Žute i Plave tipke. Nakon rotiranja slike i povratka na prikaz minijatura, napravljene promjene na slici bit će zadržane. Slide Show (Slide Show) odabirom slike pritiskom na tipku OK, te zatim ponovnim pritiskom na tipku OK moguće je započeti Slide Show. Pritiskom na Crvenu tipku moguće ga je zaustaviti ili ponovno pokrenuti. Pomoću Zelene tipke moguće je postaviti sviranje glazbe u pozadini. Koristeći Žutu tipku može se odabrati između samo jednog prikazivanja ili ponavljanja. Plava tipka služi za podešavanje intervala između prikaza slika. Pritiskom na pke / odmah se prelazi na sljedeću ili prethodnu sliku. Moja glazba (My Music) pomoću ove opcije Vaš prijemnik može reproducirati većinu MP3 i WMA datoteka. Pritiskom na tipku Info moguće je odabrati uređaj ili priključenu vanjsku USB memoriju. Pomoću pki /, / i OK možete pregledavati mape. Pritiskom na tipku OK možete započeti reprodukciju. Pomoću Crvene tipke moguće je započeti ili zaustaviti reprodukciju. Pomoću Zelene tipke moguće je zaustaviti reprodukciju. Koristeći Žutu tipku može se odabrati između samo jednog preslušavanja, ponavljanja jednog audio zapisa, ponavljanja svih audio zapisa ili nasumičnog izbora audio zapisa. Pomoću Plave tipke moguće je ubrzati reprodukciju 2, 3 ili 4 puta. Pomoću tipki / i Mute moguće je regulirati visinu tona. 20

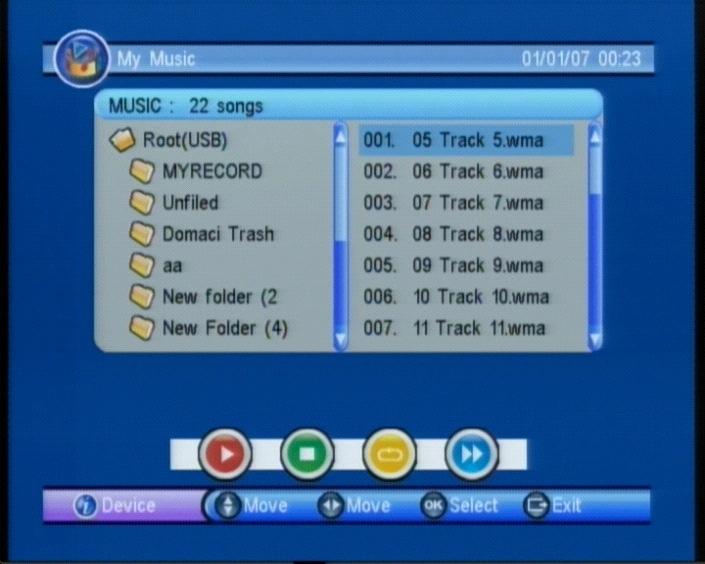

21 Slika 9 - Moja glazba Moji filmovi (My Movie) pomoću ove opcije Vaš prijemnik može reproducirati većinu MPEG 2/4 datoteka. Prikazuje naziv reproduciranog audio zapisa u lijevom gornjem kutu ekrana. Pritiskom na tipku Info možete dobiti informacije o reprodukciji. Pritiskom na tipku Info moguće je odabrati uređaj ili priključenu vanjsku USB memoriju, te dobiti informacije o reprodukciji. Pomoću pki /, / i OK možete pregledavati mape, te prilagođavati razinu zvuka. Pritiskom na tipku OK možete izabrati datoteku i započeti reprodukciju. Pomoću Crvene tipke moguće je započeti ili zaustaviti reprodukciju. Pomoću Zelene tipke moguće je odabrati prikaz jednog po jednog framea. Pomoću Žute tipke moguće je vratiti snimku unatrag brzinom većom 2, 4, 8, 16 ili 32 puta, te normalnom brzinom. Pomoću Plave tipke moguće je ubrzati reprodukciju 2, 4, 8, 16 ili 32 puta. 21

22 Slika 10 - Moji filmovi Moji zapisi (My Record) omogućava korisniku pregledavanje snimanog sadržaja i podešavanje opcija snimanja. Prijemnik podržava isključivo FAT i FAT32 formate vanjske memorije. Lista zapisa (Recorded List) u ovom izborniku moguće je vidjeti popis snimanih programa ili izbrisati snimku. Uređaj za snimanje (Recording Device) ovaj izbornik omogućava korisniku podešavanje postavki za snimanje na vanjskom USB uređaju. Postavke snimanja (Recording Preference) u ovom izborniku korisnik može odrediti način Time Shift i One Button snimanja, te veličinu i trajanje snimljenog zapisa. Opcija Time Shift - veličina podešava se automatski s obzirom na veličinu uređaja ili particije na koju će sadržaj biti sniman, i kao takva ne može se ručno podesiti. Time Shift (Time Shift) ukoliko je ova opcija uključena, automatski će se započeti snimanje nakon što korisnik pritiskom na tipku Play/Pause zaustavi prikazivanje programa. 'One Button' snimanje (One Button Recording) - ukoliko je ova opcija uključena, automatski će se započeti snimanje nakon što korisnik pritisne tipku Record. Pomoću pki / / / moguće je kreta se po izborniku, pa pomoću tipke OK potvrđivati izbore. Funkcije Crvene, Zelene, Žute i Plave tipke određene su u pojedinim dijelovima izbornika. 22

23 IGRE Gomoku (Gomoku) zabavna igra. Pomoću pki / / / odaberite način i težinu igre. Pritiskom tipke OK započnite igru. Pomoću pki / / / odaberite poziciju, a pkom OK smjestite figuricu. Kalendar (Calendar) prikaz datuma. Kalkulator (Calculator) matematičke funkcije. Ostali izbornici Izbornici pri gledanju ili slušanju programa 23

24 Informacije (Information) pritiskom na tipku Info prikazat će se prozor s informacijama o gledanom ili slušanom programu (broj programa, postavke omiljenog programa, naziv programa itd.). Ponovnim pritiskom tipke Info dok je prozor s informacijama otvoren, prikazat će se detaljne informacije o sadržaju programa. Trećim pritiskom tipke Info prikazat će se informacije o samom programu. Slika 12 - Drugi pritisak na tipku <Info> Slika 11 - Prvi pritisak na tipku <Info> 24

25 Slika 13 - Treći pritisak na tipku <Info> Promjena programa (Switch Program) moguća je pomoću pki / ili direktno pritiskom na tipke 0-9. Ukoliko na odabranom broju ne postoji program, uređaj će ignorirati naredbu. Pritiskom na tipku Recall otvorit će se zadnji gledani program. Razina zvuka (Volume) pomoću tipki / moguća je promjena razine zvuka. Pritiskom na tipku Mute ugasit će se zvuk. Popis programa (Program List) pritiskom na tipku OK otvara se popis programa s rednim brojem, nazivom i podešenim postavkama. Pomoću pki / / / moguće je promijeni program. Pri skom na tipku OK ili Exit izaći ćete iz izbornika. 25

26 Slika 6 - Popis programa Audio (Audio) pritiskom na tipku Audio prikazat će se audio postavke na odabranom programu. Koristeći pke / odaberite opciju Kanal (Channel), Audio PID (Audio PID) ili Mod zvuka (Sound Mode), a tipkama / podesite postavke. Pause (Pause) trenutno zaustavljanje slike i tona. Ova opcija bit će poništena pritiskom na bilo koju tipku. Omiljeni programi (Favorites) pritiskom na tipku Favorites ući ćete u listu omiljenih programa, a pomoću Žute tipke moguće je odabrati grupu omiljenih programa. Teletext (Teletext) prikaz teletexta na ekranu pritiskom na tipku Text. Pomoću pki / moguće je odabra jezik teletexta ukoliko on na odabranom programu postoji. Pritiskom na tipku OK ili Exit izaći ćete sa stranice teletexta. Pomoću pki / / / i 0-9 možete promijeniti stranicu teletexta. Podnaslovi (Subtitle) prikaz podnaslova na ekranu pritiskom na tipku Subtitle moguć je ukoliko program sadrži podnaslove. Pomoću pki / moguće je promijeni jezik podnaslova, a pri skom na pku OK ili 26

27 Exit izaći ćete iz izbornika za postavke podnaslova. Podnaslovi teletexta (Teletext Subtitle) prikaz podnaslova s teletexta pritiskom na tipku Text, pa Subtitle. Pomoću tipki / odaberite opciju Podnaslovi teletexta, a pomoću pki / odaberite željeni jezik podnaslova. Pritiskom na tipku OK ili Exit izaći ćete iz i zbornika za postavke podnaslova teletexta. Vodič (Guide) otvara se pritiskom na tipku Guide. Popis (List) otvara se pritiskom na Zelenu tipku. Prikaz devet programa na ekranu (Digest) moguće ga je otvoriti pritiskom na Žutu tipku. Samo odabrani program traje, a ostali su prikazani samo isječcima. Poruke mogu se pojaviti neke poruke na ekranu kako bi informirale korisnika o stanju u uređaju. Nema signala (No Signal) uređaj ne može primiti signal. Nema usluge (No Service) ne postoji sadržaj. Program je zaključan (Service Scrambled) ovaj program se plaća. Kontaktirajte davatelja usluge kako biste otključali program. Antena je preopterećena (Antenna Overloaded) napajanje antene nije odgovarajuće podešeno. Signal nije podržan (HDTV NotSupport) video signal emitira se u video formatu koji ovaj uređaj ne podržava. Program je zaključan (Channel Locked) program je zaključan lozinkom u postavkama uređaja. 27

28 Rješavanje problema PROBLEM MOGUĆI UZROCI PREPORUČENA RJEŠENJA Led indikator ne Strujni kabel nije ukopčan. Ukopčajte strujni kabel. svijetli. Glavni osigurač je pregorio. Provjerite osigurač. Nema signala. Antena nije spojena. Provjerite spojeve antene. Antena je oštećena ili nije dobro podešena. Provjerite antenu. Nalazite se u području slabog Kontaktirajte davatelja signala. usluge. Nema slike ni zvuka. Scart kabel je ukopčan u pogrešni scart priključak. Pritisnite tipku DTV/VCR na daljinskom upravljaču. Program je prebačen na teletext. Izađite iz teletexta. Slika je mozaično rasipana ili se Antena nije odgovarajuća. Provjerite antenu. zamrzava. Pojavljuje se poruka da je program zaključan. Program je zaključan. Izaberite drugi program. Zaboravili ste lozinku za otključavanje kanala. Uređaj ne reagira na Uređaj je isključen. Izbrišite sadržaj baze podataka, pa ponovno pretražite programe. Uključite uređaj. 28

29 Nakon premještanja prijemnika u drugu prostoriju, on ne prima digitalni signal. Daljinski upravljač nije ispravno usmjeren. Prednja strana prijemnika je prekrivena. Baterije nisu ispravno umetnute. Baterije su istrošene. Ukoliko je prijemnik spojen na vanjsku antenu, moguće je da spojevi i kabel koji je proveden u tu prostoriju oslabljuju signal. Usmjerite daljinski upravljač prema prednjoj strani prijemnika. Uklonite prepreke izneđu daljinskog upravljača i uređaja. Ispravno umetnite baterije. Zamijenite baterije. Pokušajte prijemnik priključiti direktno na antenu. Tehničke karakterist Tuner Opseg ulaznih frekvencija VHF ( MHz) i UHF ( MHz) Ulazna impedancija 75Ω Razina signala RF ulaza dbm Širina pojasa 7/8 MHz Demodulacij Demodulator COFDM a OFDM modulacija 2K, 8K FFT, SFN i MFN OFDM spektar 2K 8K Zaštita intervala 1/4, 1/8, 1/16, 1/32 Priključci RF IN IEC 169-2, ženski RF konektor RF LOOPTHROUGH IEC 169-2, muški RF konektor TV SCART SCART priključak (video, RGB i audio) VCR SCART SCART priključak (video i audio) COAXIAL RCA za SPDIF digitalni audio izlaz Napon Ulazni napon V ~ 50/60Hz Maksimalna potrošnja 10W 29

30 Audio i video Format signala PAL, NTSC Rezolucija 720 x 576 (PAL); 720 x 480 (NTSC) Format slike 4:3 (Letterbox, Pan i Scan), 16:9 Video decoder MPEG 2 Transport MP i ML Audio decoder MPEG 2 Audio Layer I i II Audio produkcija Stereo, lijevi, desni Ostalo Usklađenost ETSI EN DVB-T 30
