1 UNIVERSITATEA TEHNICĂ GH. ASACHI IAŞI Facultatea de Constructii si Instalatii Aprobat, Rector, Prof.dr.ing. Ion GIURMA CALENDARUL PROCEDURII DE ATRIBUIRE CERERE DE OFERTE pentru reparatii si renovare Hala BMTO Nr. Crt. Pasi de urmat Data previzionata Temei legal 1. Daca este cazul, transmitere spre publicare a Nu este cazul anuntului de intentie 2. Indeplinirea conditiilor de lansare a procedurii: a) identificarea procedurii in programul anual al achizitiilor publice; b) intocmirea documentatiei de atribuire; c) identificarea fondurilor necesare desfasurarii contractului; d) solicitarea de observator pe langa comisia de evaluare la Ministerul Finantelor Publice, daca este cazul (pentru valori de peste EURO). 3. Transmiterea invitaţiei de participare şi a documentaţiei de atribuire, publicarea pe SEAP 4. Primirea de solicitări de clarificări privind Pana pe documentaţia 5. Numirea comisiei de evaluare Deschiderea ofertelor şi întocmirea procesului-verbal de deschidere 7. Verificarea ofertelor Stabilirea ofertelor inacceptabile, neconforme, precum şi a celor admisibile Art. 77(1) din HG 925/ Dacă este cazul, derularea etapei suplimentare de Nu este cazul licitaţie electronică 10. Stabilirea ofertei/ofertelor câştigătoare sau, după caz, anularea procedurii Notificarea privind rezultatul aplicării procedurii Art. 206(1) din OUG 34/ Semnare contract Art. 205 alin. (1) şi (3) din OUG 34/ Transmiterea spre publicare a anuntului de atribuire Intocmirea dosarului de achizitie publica DECAN, prof.dr.ing. Nicolae Taranu Intocmit, ing. Cezar Herta

2 MINISTERUL EDUCATIEI SI CERCETARII UNIVERSITATEA TEHNICA GH.ASACHI IASI FACULTATEA DE CONSTRUCTII SI INSTALATII Nr. / INVITATIE DE PARTICIPARE Către, S.C... UniversitateaTehnică «Gh.Asachi»Iasi, Facultatea de Constructii si Instalatii va invită sa participati la procedura de atribuire a contractului de achizitie publica de lucrari. 1. Obiectul contractului: Lucrari de reparatii si renovare Hala BMTO, b-dul D. Mangeron nr Procedura aplicata pentru atribuirea contractului de achizitie publica: CERERE DE OFERTE 3. Sursa de finantare a contractului de furnizare care urmeaza sa fie atribuit: FINANTARE DE BAZA Fisa de date conţine informaţiile specifice referitoare la aplicarea concretă a procedurii pentru atribuirea contractului de achiziţie publică, care sunt destinate potenţialilor ofertanţi interesaţi să participe la procedura aplicată pentru atribuirea contractului de furnizare. Informaţiile conţinute în cadrul acestei secţiuni completează, adaptează sau detaliază prevederile secţiunii I. Fisa de date a achizitiei cuprinde informatii si instructiuni privind: autoritatea contractanta, in special cu privire la adresa inclusiv telefon, fax, persoane de contact, mijloace de comunicare etc.; adresa de unde se poate achizitiona, descarca documentatia de atribuire; activitatea autoritatii contractante; faptul ca se achizitioneaza in numele altei autoritati(daca este cazul); modul de obtinerea de clarificari si alte informatii solutionarea litigiilor Consiliul National de Solutionare a Contestatiilor, inclusiv adresa, telefon, fax, ; obiectul contractului de achizitie publica si durata acestuia; modul in care se va finaliza procedura; existenta loturilor si modul de abordare; acceptarea/ neacceptarea de oferte alternative; cod CPV; cantitatea produselor; garantii; termen de valabilitate a ofertei; procedura aplicata si daca aceasta are ca etapa finala licitatia electronica; cerintele minime de calificare, precum si documentele care urmeaza sa fie prezentate pentru dovedirea indeplinirii criteriilor de calificare si selectie daca sunt solicitate; data limita de depunere (ora/zi/luna /an), locul de depunere si ce alte formalitati trebuie indeplinite in legatura cu participarera la procedura de atribuire; informatii privind modul de elaborare si prezentare a propunerii tehnice si financiare; informatii privind modul de eleborare a ofertei; informatii detaliate si complete privind criteriu de atribuire; I. a. AUTORITATEA CONTRACTANTA Denumire: Universitatea Tehnică Gheorghe Asachi din Iaşi, Cod fiscal: şi codul de inregistrare fiscala in scopuri de T.V.A.:RO Adresa: B-dul Prof. Dimitrie Mangeron, nr. 67 1

3 Localitate: Iasi Cod postal: Tara:Romania Persoane de contact: Telefon: / / interior 1454 ing. Cezar Herta Fax: Adresa/ele de internet (daca este cazul): Adresa Autoritatii contractante: B-dul Prof. Dimitrie Mangeron nr. 67, Iaşi, cod poştal I.b. Principala activitate sau activitati ale autoritatii contractante ministere ori alte autoritaţi publice centrale inclusiv cele subordonate la nivel regional sau local agenţii naţionale autorităţi locale alte institutii guvernate de legea publică institutie europeană/organizaţie internationala altele (specificati) institutie de invatamant superior servicii publice centrale aparare ordine publică/siguranta naţională mediu economico-financiare sanatate construcţii şi amenajarea teritoriului protectie socială cultura, religie si actv. recreative educaţie altele (specificaţi) Autoritatea contractanta achiziţionează in numele altei autoritati contractante DA NU Alte informaţii si/sau clarificari pot fi obţinute: Facultatea de Constructii si Instalatii persoană de contact: ing. Cezar Herta, telefon: ,278683, interior: la adresa mai sus menţionată altele: (specificati / adresa/fax/interval orar) Date limita de primire a solicitarilor de clarificari : Orice operator economic interesat are dreptul de a solicita clarificări privind documentaţia de atribuire. Autoritatea contractantă are obligaţia de a răspunde, în mod clar, complet şi fără ambiguităţi, cât mai repede posibil, la orice clarificare solicitată, într-o perioadă care nu trebuie să depăşească, de regulă, 3 zile lucrătoare de la primirea unei astfel de solicitări din partea operatorului economic. Autoritatea contractanta are obligatia de a transmite raspunsul la orice clarificare cu cel putin 6 zile inainte de dat limita de depunere a ofertei. In cazul in care operatorul economic nu a transmis solicitarea de clarificare in timp util, punand astfel autoritatea contractanta in imposibilitatea respectarii termenului mentionat mai sus, aceasta din urma are, totusi obligatia de a raspunde la solicitarea de clarificare in masura in care perioada necesara pentru elaborarea si transmiterea raspunsului dace posibila primirea acestuia catre operatorii economici inainte de data limita de depunere a ofertelor. Data limita de primire a solicitarilor de clarificari Data ora limita 10 00, Adresa : B-dul Prof. Dimitrie Mangeron, nr. 67,Imobil T, parter, Registratură, persoana de contact : Lipşa Iulia. Fax 0232/ sau mail cherta@tcm.tuiasi.ro Data limita de transmitere a raspunsului la clarificari , ora I.c. Cai de atac: Eventualele contestatii se pot depune : -fie la Consiliul National de Solutionare a Contestatiilor; -fie la autoritatea contractanta si apoi la instanta competenta Institutia responsabila pentru solutionare contestatiei Denumire: Consiliul National de Solutionare a Contestatiilor Adresa: Str.Stravopoleos, nr. 6, sector 3, Bucuresti. Localitatea: Bucuresti Cod postal: Tara:Romania office@cnsc.ro Telefon: (+4) Fax (+4) Adresa internet: Denumirea instantei competente 2

4 Tribunalul Iasi Sectia comerciala si de contencios administrativ Adresa: str. Anastasie Panu, nr 25, Iaşi Localitatea: Iasi Cod postal: Tara:Romania Telefon: 0232/ Fax 0232/ I.d.Sursa de finantare : Se specifica sursele de finantare ale contractului ce urmeaza a fi atribuit Sursele de finanţare a contractului de furnizare care urmează să fie atribuit: 1. finantare de baza Dupa caz, proiect/program finantat din fonduri comunitare DA NU Daca DA, faceti referire la proiect/program II: OBIECTUL CONTRACTULUI II.1) Descriere II.1.1) Denumire contract: Contract de execuţie lucrări - Lucrari de reparatii si renovare Hala BMTO II. 1.2) Denumire contract şi locaţia lucrării, locul de livrare sau prestare Contract de execuţie lucrări - Lucrari de reparatii si renovare Hala BMTO Locul de execuţie : Corp BMTO, Facultatea de Constructii si Instalatii, B-dul D. Mangeron 43, Iasi (a) Lucrări (b) Produse (c) Servicii Execuţie Proiectare şi execuţie Realizare prin orice mijloace corespunzătoare cerinţelor specificate de autoritate contractantă Principala locatie a lucrarii Corp BMTO al Facultatii de constructii si Instalatii, B-dul D Mangeron 43, din Iasi Cumpărare Leasing Închiriere Cumparare in rate II.1.6) Divizare pe loturi : da nu Ofertele se pot depune: Un singur lot Unul sau mai multe Toate loturile Alte informaţii referitoare la loturi : Ofertanţii au dreptul de a depune ofertă doar pentru un lot. Valoarea scrisorii de garantie bancara de participare va fi egala cu valoarea de 5491,00 lei RON 3 Principalul loc de livrare Categoria serviciului Se specifica din care categorie de servicii apartine obiectul contractului fie din Anexa 2A, fie din Anexa 2B da nu Principalul loc de prestare Cod CPV - Cod CPV - Cod CPV II. 1. 3) Procedura se finalizeaza prin : Contract de achiziţie publică: Încheierea unui acord cadru Finalizarea procedurii se va efectua prin atribuirea contractelor de achiziţie publică pe loturi si/sau, daca este cazul, anularea procedurii de atribuire şi eventuala initiere ulterioară a unei noi proceduri. II Durata contractului de achiziţie publica Ani 1 luna (30) zile (de la data procesului verbal de predare-primire amplasament) Sau Incepand cu / / (zz/ll/aaaa/) II.1.5.Informaţii privind acordul cadru (dacă este cazul)- nu este cazul. Acordul cadru cu mai mulţi operatori Acordul cadru cu un singur operator Nr. sau, dacă este cazul nr. maxim al participanţilor al acordului cadru vizat Durata acordului cadru: Durata în ani sau luni Posibilitatea de a relua competitia cu semnatarii acordului cadru DA NU

5 Procedura de evaluare decurge pentru un singur lot, desemnandu-se un siugur ofertant castigator. II.1.7) Oferte alternative sunt acceptate DA NU Se aminteste ofetantilor/candidatilor ca: nu se accepta oferte alternative. II.2) Cantitatea sau scopul contractului II.2.1) Total cantitati (se vor include eventuale suplimentari si optiunile, daca exista) Natura si cantitatea lucrărilor ce urmeaza sa fie achizitionate, precum si codul CPV Lucrările de executie ce fac obiectul Lucrari de reparatii si renovare Hala BMTO, cuprind: Categoria de lucrări: 1.Reparatii si renovare Hala BMTO conform caietului de sarcini anexat Cod CPV: II.2.2) Optiuni (daca exista) da nu Daca exista, descrierea acestor optiuni: Autoritatea contractantă poate opta în situaţia în care pe parcursul execuţiei lucrărilor apar ca necesare lucrări suplimentare similare, numai în condiţiile respectării articolului 122, litera i, al Ordonanţei de Urgenţă nr.34/2006 şi numai prin aplicarea procedurii de Cerere de oferte. III. Conditii specifice contractului III.1 Alte conditii particulare referitoare la contract (dupa caz) III.1.1. Contract rezervat (daca DA scurta descriere ) III.1.2. Altele (daca DA, descrieti) DA DA NU NU IV: PROCEDURA IV.1) Procedura selectata Licitatie deschisa Licitatie restransa Licitatie restransa accelerata Negociere cu anunt de participare Negociere fara anunt de participare Cerere de oferta IV.2) Etapa finala de licitatie electronica DA NU IV.3) Legislatia aplicata Legea nr.337/ pentru aprobarea Ordonantei de Urgenta nr.34/2006 privind atribuirea contractelor de achizitie publica, a contractelor de concesiune de lucrari publice si a contractelor de concesiune de servicii, publicata in Monitorul Oficial nr.625/ Ordonanta de Urgenta nr.34/ privind atribuirea contractelor de achizitie publica, a contractelor de concesiune de lucrari publice si a contractelor de concesiune de servicii, publicata in Monitorul Oficial nr.418/ Rectificare din la Legea nr.337/2006 pentru aprobarea Ordonantei de Urgenta a Guvernului nr. 34/2006 privind atribuirea contractelor de de achizitie publica, a contractelor de concesiune de lucrari publice si a contractelor de concesiune de servicii, publicata in Monitorul Oficial nr.662/ Hotararea nr.925/ pentru aprobarea normelor de aplicare a prevederilor referitoare la atribuirea contractelor de achizitie publica din Ordonanata de Urgenta a Guvernului nr.34/2006 privind atribuirea contractelor de achizitie publica, a contractelor de concesiune de lucrari publice si a contractelor de concesiune de servicii, publicata in Monitorul Oficial nr.625/ Ordonanta de Urgenta nr.30/ privind functia de verificare a aspectelor procedurale aferente procesului de atribuire a contractelor de achizitie publica, publicata in Monitorul Oficial nr.365/ Hotararea nr.942/ pentru aprobarea Normelor de aplicare a Ordonantei de Urgenta a Guvernului nr.30/2006 privind functia de verificae a aspectelor procedurale aferente procesului de atribuire a contractelor de achizitie publica, publicata in Monitorul Oficial nr.661/ Legea Învăţământului nr.84/1995, republicată în Monitorul Oficial al României, Partea I, nr.606/ Legea nr.500/2002 privind finantele publice, publicata in Monitorul Oficial nr.597/2002. Ordinul Ministerului Finantelor Publice nr.1792/2002, pentru aprobarea Normelor Metodologice privind 4

6 angajarea, lichidarea, ordonantarea si plata cheltuielilor institutiilor publice, precum si organizarea, evidenta si raportarea angajamentelor bugetare si legale, publicat in Monitorul Oficial nr.37/2003. Legea nr.210/ privind aprobarea Ordonanţei Guvernului nr.20/2005 pentru modificarea şi completarea Ordonanţei Guvernului nr.92/2003 privind Codul de procedură fiscală; Publicata în Monitorul Oficial al României, Partea I, nr.580/ Hotararea Guvernului nr.264/2003 privind stabilirea actiunilor si categoriilor de cheltuieli, criteriilor, procedurilor si limitelor pentru efectuarea de plati in avans din fonduri publice, republicata in Monitorul Oficial nr.109/2004. Hotararea Guvernului nr. 782/2006 pentru aprobarea Regulamentului de organizare si functionare al Consiliului National de Solutionare a Contestatiilor publicata in Monitorul Oficial nr. 553/ Legea nr. 554/2004 a contenciosului administrativ publicata in Monitorul Oficial nr. 1154/ Ordinul A.N.R.M.A.P.nr.155/ privind aprobarea Ghidului pentru atribuirea contractelor de achizitie publica, publicat in Monitorul Oficial nr.894/ ` V. CRITERII DE CALIFICARE Norme generale conform cadrului legal/prevederilor legale: Situatia personala a candidatului sau ofertantului: I.Autoritatea contractantă are obligaţia de a exclude din procedura aplicată pentru atribuirea contractului de achiziţie publică orice ofertant/candidat despre care are cunoştinţă că, în ultimii 5 ani, a fost condamnat prin hotărârea definitivă a unei instanţe judecătoreşti, pentru participare la activităţi ale unei organizaţii criminale, pentru corupţie, pentru fraudă şi/sau pentru spălare de bani. II. Autoritatea contractantă are dreptul de a exclude dintr-o procedură pentru atribuirea contractului de achiziţie publică orice ofertant/candidat care se află în oricare dintre următoarele situaţii: a) este în stare de faliment ori lichidare, afacerile îi sunt conduse de un administrator judiciar sau activităţile sale comerciale sunt suspendate ori fac obiectul unui aranjament cu creditorii sau este într-o situaţie similară cu cele anterioare, reglementată prin lege; b) face obiectul unei proceduri legale pentru declararea sa în una dintre situaţiile prevăzute la lit. ii.a); c) nu şi-a îndeplinit obligaţiile de plată a impozitelor, taxelor şi contribuţiilor de asigurări sociale către bugetele componente ale bugetului general consolidat, în conformitate cu prevederile legale în vigoare în România sau în ţara în care este stabilit; d) a fost condamnat, în ultimii trei ani, prin hotărârea definitivă a unei instanţe judecătoreşti, pentru o faptă care a adus atingere eticii profesionale sau pentru comiterea unei greşeli în materie profesională; e) prezintă informaţii false sau nu prezintă informaţiile solicitate de către autoritatea contractantă, în legătură cu situaţia proprie aferentă cazurilor prevăzute la lit.ii. a) - d). III. Autoritatea contractantă are obligaţia de a accepta ca fiind suficient şi relevant pentru demonstrarea faptului că ofertantul/candidatul nu se încadrează în una dintre situaţiile mai sus mentionate, orice document considerat edificator, din acest punct de vedere, în ţara de origine sau în ţara în care ofertantul/candidatul este stabilit, cum ar fi certificate, caziere judiciare sau alte documente echivalente emise de autorităţi competente din ţara respectivă. IV. În cazul în care în ţara de origine sau în ţara în care este stabilit ofertantul/candidatul nu se emit documente de natura celor prevăzute la aliniatul iii. sau respectivele documente nu vizează toate situaţiile prevăzute la aliniatele i. şi ii., autoritatea contractantă are obligaţia de a accepta o declaraţie pe propria răspundere sau, dacă în ţara respectivă nu există prevederi legale referitoare la declaraţia pe propria răspundere, o declaraţie autentică dată în faţa unui notar, a unei autorităţi administrative sau judiciare sau a unei asociaţii profesionale care are competenţe în acest sens. Capacitatea de exercitare a activitatii profesionale: V. Autoritatea contractantă are dreptul de a solicita oricărui operator economic să prezinte documente edificatoare care să dovedească forma de înregistrare ca persoană fizică sau juridică şi, după caz, de atestare ori apartenenţă din punct de vedere profesional, în conformitate cu prevederile din ţara în care ofertantul/candidatul este stabilit. Situatia economica si financiara: VI.(1). Autoritatea contractantă are dreptul de a solicita ca operatorul economic care participă la procedura de atribuire a contractului de achiziţie publică să facă dovada situaţiei sale economice şi financiare. (2). În cazul în care autoritatea contractantă solicită demonstrarea situaţiei economice şi financiare, atunci aceasta are obligaţia de a indica în documentaţia de atribuire şi informaţiile pe care operatorii economici urmează să le prezinte în acest scop. VII.(1). Demonstrarea situaţiei economice şi financiare se realizează, după caz, prin prezentarea unuia sau mai multor documente relevante, cum ar fi: a) declaraţii bancare corespunzătoare sau, după caz, dovezi privind asigurarea riscului profesional; b) bilanţul contabil sau extrase de bilanţ, în cazul în care publicarea acestor bilanţuri este prevăzută de legislaţia ţării în care este stabilit ofertantul/candidatul; c) declaraţii privind cifra de afaceri globală sau, dacă este cazul, privind cifra de afaceri în domeniul de activitate aferent obiectului contractului într-o perioadă anterioară, care vizează activitatea din cel mult ultimii trei ani, în măsura 5

7 în care informaţiile respective sunt disponibile; în acest ultim caz autoritatea contractantă are obligaţia de a lua în considerare şi data la care operatorul economic a fost înfiinţat sau şi-a început activitatea comercială. (2). În cazul în care, din motive obiective, justificate corespunzător, operatorul economic nu are posibilitatea de a prezenta documentele solicitate de autoritatea contractantă, acesta are dreptul de a-şi demonstra situaţia economică şi financiară şi prin prezentarea altor documente pe care autoritatea contractantă le poate considera edificatoare, în măsura în care acestea reflectă o imagine fidelă a situaţiei economice şi financiare a candidatului/ofertantului. VIII.(1).Capacitatea economică şi financiară a ofertantului/candidatului poate fi susţinută, pentru îndeplinirea unui contract, şi de o altă persoană, indiferent de natura relaţiilor juridice existente între ofertant/candidat şi persoana respectivă. (2). În cazul în care ofertantul/candidatul îşi demonstrează situaţia economică şi financiară invocând şi susţinerea acordată, în conformitate cu prevederile aliniatului anterior, de către o altă persoană, atunci acesta are obligaţia de a dovedi susţinerea de care beneficiază, de regulă prin prezentarea unui angajament ferm al persoanei respective, prin care aceasta confirmă faptul că va pune la dispoziţie ofertantului/candidatului resursele financiare invocate. Persoana ce asigură susţinerea financiară nu trebuie să se afle în situaţia care determină excluderea din procedura de atribuire precizate in aliniatul i. (3). Atunci când un grup de operatori economici depune oferta/candidatura comună, situaţia economică şi financiară se demonstrează prin luarea în considerare a resurselor tuturor membrilor grupului. În cazul în care grupul beneficiază de susţinerea financiară a unei/unor terţe persoane, situaţia economică şi financiară se demonstrează în condiţiile prevăzute la aliniatul viii(2). Capacitatea tehnică şi/sau profesionala IX. În cazul aplicării unei proceduri pentru atribuirea unui contract de furnizare, în scopul verificării capacităţii tehnice şi/sau profesionale a ofertanţilor/candidaţilor, autoritatea contractantă are dreptul de a le solicita acestora, în funcţie de specificul, de cantitatea şi de complexitatea produselor ce urmează să fie furnizate şi numai în măsura în care aceste informaţii sunt relevante pentru îndeplinirea contractului, următoarele: a) o listă a principalelor livrări de produse efectuate în ultimii 3 ani, conţinând valori, perioade de livrare, beneficiari, indiferent dacă aceştia din urmă sunt autorităţi contractante sau clienţi privaţi. Livrările de produse se confirmă prin prezentarea unor certificate/documente emise sau contrasemnate de o autoritate ori de către clientul beneficiar. În cazul în care beneficiarul este un client privat şi, din motive obiective, operatorul economic nu are posibilitatea obţinerii unei certificări/confirmări din partea acestuia, demonstrarea livrărilor de produse se realizează printr-o declaraţie a operatorului economic; b) o declaraţie referitoare la echipamentele tehnice şi la măsurile aplicate în vederea asigurării calităţii, precum şi, dacă este cazul, la resursele de studiu şi cercetare; c) informaţii referitoare la personalul/organismul tehnic de specialitate de care dispune sau al cărui angajament de participare a fost obţinut de către candidat/ofertant, în special pentru asigurarea controlului calităţii; d) certificate sau alte documente emise de organisme abilitate în acest sens, care să ateste conformitatea produselor, identificată clar prin referire la specificaţii sau standarde relevante; e) mostre, descrieri şi/sau fotografii a căror autenticitate trebuie să poată fi demonstrată în cazul în care autoritatea contractantă solicită acest lucru. Standarde de asigurare a calitatii X. În cazul în care solicită prezentarea unor certificate, emise de organisme independente, prin care se atestă faptul că operatorul economic respectă anumite standarde de asigurare a calităţii, autoritatea contractantă trebuie să se raporteze la sistemele de asigurare a calităţii bazate pe seriile de standarde europene relevante, certificate de organisme conforme cu seriile de standarde europene privind certificarea. XI. În conformitate cu principiul recunoaşterii reciproce, autoritatea contractantă are obligaţia de a accepta certificate echivalente emise de organisme stabilite în alte state ale Uniunii Europene. XII. În cazul în care operatorul economic nu deţine un certificat de calitate astfel cum este solicitat de autoritatea contractantă, aceasta din urmă are obligaţia de a accepta orice alte probe sau dovezi prezentate de operatorul economic respectiv, în măsura în care probele/dovezile prezentate confirmă asigurarea unui nivel corespunzător al calităţii. V.1) Situatia personala a candidatului / ofertantului Declaratii privind eligibilitatea Cerinta minima obligatorie de calificare consta in prezentarea documentelor mentionate mai jos, care sa dovedeasca ca candidatul nu se incadreaza in nici una din situatiile prevazute la alin. I si II: 1. Declaraţie de eligibilitate pe propria răspundere completată în conformitate cu Formularul 12A - Secţiunea IV. solicitat nesolicitat 6

8 Declaratie privind neincadrarea in prevederile art. 181 din ordonanta Solicitat Nesolicitat Cerinta minima de calificare consta doar in prezentarea documentelor mentionate: Certificate constatatoare privind îndeplinirea obligaţiilor exigibile de plată a impozitelor şi taxelor către stat, inclusiv cele locale, precum şi a contribuţiei pentru asigurările sociale de stat (formulare-tip eliberate de autorităţile competente din ţara în care ofertantul este rezident), după cum exemplificam pentru persoanele juridice din Romania: 2. Declaraţie privind neincadrarea in prevederile art.181 din ordonanta pe propria răspundere completată în conformitate cu Formularul 12B - Secţiunea IV. solicitat nesolicitat V.2) Capacitatea de exercitare a activitatii profesionale (inregistrare) Persoane juridice/fizice romane Persoane juridice /fizice straine 2.Informatii privind subcontractantii Cerinta minima de calificare consta doar in prezentarea documentului mentionat: 1.Copie stampilata si semnata conform cu originalul de catre reprezentantul legal al ofertantului, sau copie legalizata dupa Certificatul de înregistrare emis de Oficiul Registrului Comerţului, care conţine codul unic de înregistrare şi anexa acestuia din care să reiasă că ofertantul are ca obiect de activitate şi activitatea care face obiectul procedurii de achiziţie publică cod CPV: solicitat nesolicitat Cerinta minima de calificare consta doar in prezentarea documentului mentionat: Cerinta obligatorie: Documente care dovedesc o forma de inregistrare / atestare ori apartenenta din punct de vedere profesional solicitat nesolicitat V. 3.) Situatia economico-financiara V.4.) Capacitatea tehnica si sau profesionala 1. informaţii referitoare la 1.Nominalizarea responsabilului tehnic cu execuţia şi prezentarea în copie a documentului de atestare. organismul tehnic de solicitat nesolicitat specialitate de care dispune pentru 2.Prezentarea unei declaraţii referitoare la efectivul mediu anual al personalului angajat şi al cadrelor de conducere în ultimii 3 ani. Formularul 12I asigurarea solicitat nesolicitat controlului calităţii 2.In cazul in care parti din contractul de achizitie publica urmeaza sa se indeplineasca de unul sau mai multi subcontractanti, cerinta minima de calificare consta doar in prezentarea documentului mai jos mentionate: - prezentarea de informaţii privind proporţia în care contractul de lucrări urmează să fie îndeplinit de către subcontractanţi şi specializarea acestora.- Formularul 12G V.5.) Daca este aplicabil, modul de calificare solicitat nesolicitat In cazul in care parti din contractul de achizitie publica urmeaza sa se indeplineasca de unul sau mai multi subcontractanti, autoritatea contractanta are obligatia de a solicita, la incheierea contractului de achizitie publica, prezentarea contractelor incheiate intre viitorul contractant si subcontractantii nominalizati in oferta. Contractele prezentate trebuie sa fie in concordanta cu oferta si se vor constitui in anexe la contractul de achizitie publica. Pe parcursul derularii contractului, contractantul nu are dreptul de a inlocui subcontractantii nominalizati in oferta fara acceptul autoritatii contractante, iar eventuala inlocuire a acestora nu trebuie sa conduca la modificarea propunerii tehnice sau financiare initiale. Documentele de calificare vor fi examinate de comisia de evaluare constituita de autoritatea contractanta. Orice ofertant care indeplineste in totalitate cerintele minime corespunzatoare criteriilor de calificare este considerat calificat. VI. PREZENTAREA OFERTEI VI.1) Limba de redactare a ofertei VI.2) Perioada Ofertantul va suporta toate costurile asociate elaborarii si prezentarii ofertei sale, precum si documentelor care o insotesc, iar autoritatea contractanta nu va fi responsabila sau raspunzatoare pentru costurile respective decat in cazurile prevazute de lege. Oferta si documentele care o insotesc trebuie sa fie in limba romana. Documentatia tehnica si documentele emise de institutii/organisme oficiale din tara in care ofertantii straini sunt rezidenti vor fi prezentate in limba in care acestea au fost emise,cu conditia ca acestea sa fie insotite de o traducere autorizata in limba romana. Împuternicirea, scrisoarea de garantie bancara de participare, oferta si documentele de atribuire care se solicita trebuie sa fie redactate in limba romana. Documentele emise de institutii/organisme oficiale din tara in care candidatii straini sunt rezidenti vor fi prezentate in limba in care acestea au fost emise,cu conditia ca acestea sa fie insotite de o traducere autorizata in limba romana. Ofertantul are obligatia de a mentine oferta valabila pana la data de Orice oferta 7

9 de valabilitate a ofertei VI.3) Garantie de participare Solicitat Nesolicitat VI.4) Modul de prezentare a propunerii tehnice valabila pe o perioada mai mica decat perioada precizata anterior va fi respinsa de comisia de evaluare ca fiind necorespunzatoare. Autoritatea contractanta are dreptul de a solicita ofertantilor, in circumstante exceptionale, inainte de expirarea perioadei de valabilitate a ofertei, prelungirea acestei perioade. In cazul extinderii perioadei de valabilitate a ofertei, perioada de valabilitate a garantiei pentru participare va fi prelungita in mod corespunzator. In orice situatie autoritatea contractanta nu are dreptul de a solicita prelungirea perioadei de valabilitate a ofertei cu mai mult de 60 de zile. Ofertantul are obligatia de a comunica autoritatii contractante daca este sau nu de acord cu prelungirea perioadei de valabilitate a ofertei. Ofertantul care nu este de acord cu prelungirea perioadei de valabilitate se considera ca si-a retras oferta, fara ca acest fapt sa atraga pierderea garantiei de participare. Garanţia pentru participare este necesară pentru a proteja autoritatea contractantă faţă de riscul unui eventual comportament necorespunzător a ofertantului, pe întreaga perioadă derulată până la incheierea contractului de achiziţie publică Garantia de participare (Formularul 11 Sectiunea IV.) se plateste in suma fixa, intr-un cuantum de maxim 2% din valoarea estimata a contractului de achizitie publica 1.Garanţia pentru participare este în suma de: 5491,00 lei RON 2. Termen de valabilitate a garanţiei pentru participare : pana la data de Modul de constituire a garanţiei pentru participare: Se acceptă constituirea garanţiei pentru participare prin: a) Scrisoare de garanţie bancară în favoarea autorităţii contractante. b) Depunerea de numerar la casieria Universitatii Tehnice Gh Asachi din Iasi, b-dul D Mangeron 67, parter, sau virament cu O.P. in contul RO 93 TREZ X XX Trezoreria IASI. In cazul in care garantia de participare este constituita cu virament in contul UTI specificat mai sus atunci dovada constituirii va fi ordinul de plata vizat de banca platitoare. Scrisorile de garanţie bancară vor fi eliberate, de regulă, de o bancă din România sau, după caz, de o bancă din străinătate, de preferinţă cu corespondent în România. Ofertele care nu sunt insotite de dovada constituirii garantiei de participare vor fi considerate inacceptabile. Autoritatea contractantă are dreptul de a retine garanţia pentru participare, ofertantul pierzând suma constituită, atunci când acesta din urmă se află în oricare dintre următoarele situaţii: I) îşi retrage oferta în perioada de valabilitate a acesteia; II) oferta sa fiind stabilită câştigătoare, nu constituie garanţia de bună execuţie în perioada de valabilitate a ofertei si oricum nu mai tarziu de 7 zile de la semnarea contractului; III) oferta sa fiind stabilită câştigătoare, refuză să semneze contractul de achiziţie publică în perioada de valabilitate a ofertei. Propunerea tehnica Ofertantul va elabora propunerea tehnica astfel incat aceasta sa respecte in totalitate cerintele prevazute in Caietul de sarcini. Intrucat acest gen de lucrari nu intra in categoria de lucrari complexe (consolidari, RK) nu sunt acceptate acte aditionale pentru lucrari suplimentare. In cazul in care este declarata castigatoare oferta unui agent economic, lucrarea trebuie executata la parametri ceruti in Caietul de Sarcini, orice executie neconforma cu cerintele nu va fi decontata. In memoriu tehnic atasat sunt descrise cerintele de executie in care trebuie sa se incadreze ofertele tehnice depuse de agentii economici interesati. Autoritatea contractantă solicita ofertanţilor: a) o descriere detaliată a caracteristicilor tehnice şi funcţionale esenţiale ale materialelor ce urmează a fi puse în operă însoţită de documentaţia tehnică aferentă; b) o descriere a calităţii materialelor, precum şi a utilajelor; c) mostre, certificate, agremente şi orice alte asemenea documente pentru: -tamplaria de PVC -tamplaria de AL -placa policarbonat -pardoseala solicitat nesolicitat d) graficul de execuţie a lucrării; solicitat nesolicitat e) Perioada de asigurare a garanţiilor corespunzător unor materiale intrate în operă (exemplu profilele din aluminiu, accesoriile tâmplăriei din aluminiu, etc) solicitat nesolicitat f) alte informaţii considerate semnificative pentru evaluarea corespunzătoare a propunerii tehnice. Autoritatea contractantă solicită ofertanţilor, completarea următoarelor formulare-tip: din cadrul propunerii tehnice: 1.Graficul de execuţie a lucrării ) solicitat nesolicitat 8

10 2.Centralizatorul financiar pe obiectiv solicitat nesolicitat 3.Centralizatorul financiar pe categorii de lucrări solicitat nesolicitat 4.Devizul ofertă solicitat nesolicitat 5.Recapitulatia de deviz (forma analitică din care să se poată verifica,cotele viramentelor de salarii, actualizaţi pentru anul 2009) solicitat nesolicitat 6.Extrasul de materiale (cu precizarea furnizorilor pentru principalele materialele, a căror pondere valorică este mai mare de 100 lei RON, fără TVA) solicitat nesolicitat 7.Extras de forţă de muncă; solicitat nesolicitat 8.Extras de utilaje; solicitat nesolicitat 9.Extras al transportului de materiale solicitat nesolicitat Preţul materialelor care intră în opera din cadrul Listelor cantităţilor de lucrări va fi corelat cu specificaţiile tehnice din cadrul propunerii tehnice a caietelor de sarcini pe specialităţi, astfel încât fiecare ofertant va ţine seama la alegerea preţului pentru fiecare material să corespundă cerintelor de calitate descrise în cadrul fişelor tehnice de produs, din cadrul agrementelor tehnice pe care sunteti obligati sa le prezentati. In cazul in care pretul prezentat in oferta financiara nu este acualizat, si agentul comercial sustine ca il pe stoc, documente doveditoare care sa ateste pretul avansat si cantitatea existenta pe stoc (fisa de magazie, factura fiscala, etc) Modelul graficului de execuţie a lucrării, centralizatoarele financiare pe obiect, pe categorii de lucrări, extrasele de resurse materiale, de resurse umane, de transport şi utilaje sunt prezentate în anexa din cadrul caietelor de sarcini pe specialităţi.. Specificatiile tehnice din Caietele de Sarcini, care indica o eventuala origine/sursa sau productie, marci de fabrica sau de comert, licente de fabricatie, vor fi considerate ca avand mentiunea sau echivalent ; eventualele mentiuni prezentate mai sus fiind lasate eventual pentru a ajuta in elaborarea ofertei. Criteriul aplicat pentru etapa de evaluare a ofertelor depuse de candidatii selectati este Pretul cel mai scazut. Acest criteriu nu poate fi schimbat pe toata durata de aplicare a procedurii de atribuire a contractului respectiv. VI.5) Modul de prezentare a propunerii financiare Propunerea financiara Ofertantul va elabora propunerea financiară astfel încât aceasta să furnizeze toate informaţiile solicitate cu privire la preţ, tarif, dacă este cazul, la condiţii de cost ale creditului, precum şi la alte condiţii financiare şi comerciale legate de obiectul contractului de achiziţie publică. Ofertantul trebuie sa prezinte formularul de oferta indicat in sectiunea IV (Formularul 12- Secţiunea IV) care reprezinta elementul principal al propunerii financiare. Ofertantul va evidenţia, preţul total ofertat pentru executia lucrării, intocmind un singur formular de oferta. În scopul monitorizării procedurilor pentru atribuirea contractelor de achiziţie publică ofertantul are obligaţia de a exprima preţul total ofertat pentru execuţia lucrării atât în lei (RON), cât şi în EURO. Echivalentul în euro al valorii exprimate în lei va fi cel valabil pentru data de , corespunzător cursului mediu al pieţei valutare, calculat de Banca Naţională a României. În cazul unei oferte care are un preţ aparent neobişnuit de scăzut în raport cu produsul care urmează să fie furnizat, executat sau prestat, autoritatea contractanta are obligaţia de a solicita ofertantului, în scris şi înainte de a lua o decizie de respingere a acelei oferte, detalii şi precizări pe care le consideră semnificative cu privire la ofertă, precum şi de a verifica răspunsurile care justifică preţul respectiv. Autoritatea contractanta are obligatia de a lua in considerare justificarile primite de ofertant, in conditiile precizate mai sus, indeosebi cele care se refera la: Fundamentarea economica a modului de formare a pretului, aferent metodelor de executie utilizate, proceselor de productie sau serviciilor prestate; Solutiile tehnice adoptate si/sau orice conditii deosebit de favorabile de care beneficiaza ofertantul pentru furnizarea produselor; Originalitatea ofertei din punct de vedere al indeplinirii tuturor cerintelor prevazute in Caietul de sarcini; Respectarea dispozitiilor privind protectia muncii si conditiile de lucru aplicabile pentru furnizarea produselor; Posibilitatea ca ofertantul sa beneficieze de un ajutor de stat. Atunci cand autoritatea contractanta constata ca o oferta are un pret aparent neobisnuit de scazut deoarece ofertantul beneficiaza de un ajutor de stat, oferta respectiva poate fi respinsa pe acest temei numai daca, in urma clarificarilor solicitate, ofertantul este in imposibilitate de a demonstra, intr-o perioada de timp rezonabil stabilita de autoritatea contractanta ca ajutorul de stat a fost acordat in mod legal. Atunci cand autoritatea contractanta respinge o oferta in circumstantele prevazute anterior, aceasta are obligatia de a transmite o notificare in acest sens Autoritatii Nationale pentru 9

11 VI.6) Modul de prezentare al documentelor de atribuire ce insotesc oferta Reglementarea si Monitorizarea Achizitiilor Publice. Se precizează că ofertanţii vor completa şi depune în ofertă, formularul centralizator de preturi pentru obiect, categorii de lucrări, conform secţiunii III al caietelor de sarcini pe specialităţi. Preţurile din propunerea economico-financiară vor fi exprimate fără T.V.A., in cazul ofertantilor inregistrati in Romania, urmand sa se aplice o cota de T.V.A. de 19% la incheierea contractului. Pentru persoanele juridice/fizice din U.E.-regim intracomunitar, contractul se va incheia pe codul de inregistrare fiscala in scopuri de T.V.A.:RO , prevazandu-se in contract ca constructorul va emite factura cu preturile exprimate fara T.V.A., autoritatea contractanta avand obligatia sa achite furnizorului doar contravaloarea fara T.V.A.,iar T.V.A. aferent urmand a fi achitat catre bugetul de stat al Romaniei. Documentele care trebuie sa insoteasca oferta sunt: 1. imputernicirea: a) semnatarului ofertei (daca este cazul); b) reprezentantului prezent la sedinta de deschidere (daca este cazul); 2. opis documente; 3. dovada constituirii garantiei de participare (Formularul 11-Sectiunea IV); 4. documentele de calificare: declaratia de eligibilitate Formularul 12A-Sectiunea IV; declaratie privind neincadrarea in prevevederile art. 181din ordonanta (Formularul 12B - Sectiunea IV); Certificat de atestare fiscală emis de Direcţia Generală a Finanţelor Publice, valabil în ziua deschiderii ofertei Certificat fiscal privind impozitele şi taxele locale în cazul persoanelor juridice, valabil în ziua deschiderii ofertei a) copie stampilată si semnată conform cu originalul dupa Certificatul de inregistrare emis de Oficiul Registrului Comertului; b) anexa la certificatul de inregistrare; 4.3. Copie după atestatul persoanei privind Responsabilul tehnic cu execuţia Declaratie referitoare la personalul angajat Formularul 12I Declaratie referitoare la utilajele, echipamentele de care dispune ofertantul Formularul 12H; Formularul privind partea/partile din contract care sunt indeplinite de subcontractanti Formularul 12G-Sectiunea IV Adresa autoritatii contractante: Universitatea Tehnica Gheorghe Asachi din Iaşi, cu sediul în Bd. D.Mangeron nr.67, Imobil T, parter, sau se transmite prin poştă la adresa: Universitatea Tehnică Gheorghe Asachi din Iaşi / Registratura / Bd. D.Mangeron nr.67, imobil T, parter / Of.Poştal nr.10, Căsuţa Poştală nr.2000/ Cod poştal IAŞI Serviciul care inregistrează: Registratura Universitatii Tehnice Gheorghe Asachi din Iaşi, cu sediul în Bd. D.Mangeron nr.67, Imobil T, parter, camera A-02 adm.patr.iulia Lipşa Denumirea compartimentului: Facultatea de Constructii si Instalatii Modul de prezentare/ ambalare/ sigilare/marcare a plicurilor cu documentelor Ofertantul trebuie sa prezinte scrisoarea de inaintare si un exemplar al documentelor de atribuire care se solicita, in original, si intr-un numar de una copie, introduse in plicuri separate. In eventualitatea unei discrepante intre original si copie va prevala originalul. Originalul si copiile trebuie sa fie tiparite sau scrise cu cerneala neradiabila si vor fi semnate şi ştampilate pe fiecare pagina de reprezentantul/reprezentantii autorizat/autorizati corespunzator sa angajeze ofertantul in procedura pentru atribuirea contractului de achizitie publica. In cazul documentelor emise de institutii/organisme oficiale abilitate in acest sens documentele respective trebuie sa fie semnate si parafate conform prevederilor legale. De asemenea se va anexa un opis al documentelor prezentate. Orice stersatura, adaugare, interliniere sau scris peste cel dinainte sunt valide doar daca sunt vizate de persoana/persoanele autorizata/autorizate sa semneze documentele. Autorizarea reprezentantului/reprezentantilor trebuie sa fie confirmata printr-o imputernicire scrisa care va insoti scrisoarea de inaintare. In cazul in care, din motive obiective, ofertantul nu are posibilitatea de prezenta in original anumite documente emise de institutii/organisme oficiale, comisia de evaluare are obligatia de stabili o data limita pentru demonstrarea conformitatii copiilor prezentate cu originalul. Ofertantul trebuie sa sigileze originalul si fiecare set de copii in plicuri separate, marcand 10

12 corespunzator plicurile cu ORIGINAL si, respectiv COPIE. Plicurile se vor introduce intr-un plic exterior netransparent si inchis corespunzator. Plicurile interioare trebuie sa fie marcate cu denumirea (numele) si adresa ofertantului, pentru a permite returnarea documentelor care se solicita in etapa de evaluare a ofertelor, fara a fi deschise in cazul in care oferta este declarata intarziata. Plicul exterior trebuie sa fie marcat cu adresa autoritatii contractante si cu inscriptia: UNIVERSITATEA TEHNICĂ GH. ASACHI IAŞI Facultatea de Constructii si Instalatii A NU SE DESCHIDE INAINTE DE DATA , ORA VI.7) Data limita pentru depunerea ofertei VI.8 Posibilitatea retragerii sau modificarii ofertei Daca plicul exterior nu este marcat conform prevederilor de mai sus, autoritatea contractanta nu isi asuma nici o responsabilitate pentru ratacirea documentelor care se solicita in etapa de evaluare a ofertelor depuse de candidatii selectati. Oferta care este depusa/transmisa la o alta adresa a autoritatii contactante decat cea stabilita in anuntul de participare sau care este primita de autoritatea contractanta dupa expirarea datei limita de primire a ofertei se returneaza nedeschisa. Se precizează că în interiorul fiecărui plic conţinând câte un exemplar al ofertei (original sau copie) este necesară prezentarea a trei plicuri separate, care contin următoarele documente: un plic pentru documentele care insotesc oferta. Se accepta ca scrisoarea de garantie bancara pentru participare la licitatie, scrisoarea de inaintare, eventualele imputerniciri, sa poata fi prezentate, in afara plicului, la inceputul sedintei de deschidere a ofertelor. un plic cu propunerea tehnică; un plic cu propunerea financiară. Documentele care, in caz de eventuala neprezentare, la sedinta de deschidere, au ca efect descalificarea ofertantului şi considerarea ofertei acestuia ca fiind inacceptabilă, sunt: scrisoare de garanţie bancară de participare(chitantă) formular de oferta din cadrul propunerii financiare oferta tehnica graficul de execuţie In cazul in care comisia de evaluare constata ca unul sau mai multi ofertanti au omis sa prezinte anumite documente prin care se confirma indeplinirea cerintelor privind situatia personala, capacitatea de exercitare a activitatii profesiuonale, situatia economica si financiara, precum si capacitatea tehnica si/sau profesionala, aceasta va solicita ofertantilor respectivi completarea documentelor care lipsesc, acordand in acest scop un termen rezonabil de timp, de regula in limita a 72 de ore de la momentul solicitarii. Comisia de evaluare va lua toate masurile necesare astfel incat solicitarea sa parvina in timp util ofertantilor/candidatilor. Comisia de evaluare nu are dreptul de a permite si de a solicita completarea unui document care lipseste daca: in documentatia de atribuire a fost mentionata expres faptul ca, in caz de neprezentare a respectivului document, nu este permisa completarea ulterioara, neprezentarea avand ca efect descalificarea candidatului; candidatul respectiv, desi cunostea cerintele, a omis sa prezinte mai mult de 3 (trei) dintre documentele solicitate in cadrul documentatiei de atribuire; prin acceptarea completarii documentului respectiv se creeaza un avantaj evident in raport cu ceilalti candidati, aducandu-se atingere principiului tratamentului egal. ziua /luna/an ora limita: , ora 9 00 Ofertantul trebuie sa ia toate masurile astfel incat plicul conţinând documentele de atribuire sa fie primit si inregistrat de autoritatea contractanta la adresa si pana la data limita de primire stabilite in anuntul de participare. Documentele de atribuire, pot fi depuse direct sau transmise prin posta. Indiferent de modalitatea de depunere/transmitere, ofertantul isi asuma riscurile transmiterii, inclusiv forta majora. Oferta care este depusa/transmisa la o alta adresa a autoritatii contactante decat cea stabilita in anuntul de participare sau care este primita de autoritatea contractanta dupa expirarea datei limita de primire a ofertei se returneaza nedeschisa. Ofertantul va suporta toate costurile asociate elaborarii si prezentarii ofertei sale, precum si documentelor care o insotesc, iar autoritatea contractanta nu va fi responsabila sau raspunzatoare pentru costurile respective decat in cazurile prevazute de lege. 11

13 VI.9 Deschiderea ofertelor Data, ora si locul deschiderii ofertelor Ora , data , la Sala 01 Corp R, Facultatea de Constructii si Instalatii a Universitatii Tehnice Gh. Asachi din Iasi, cu sediul in Bd. D.Mangeron nr.43, parter. (va fi precizata in invitatie de participare si documentatia de atribuire). Conditii pentru participantii la sedinta de deschidere Participanţii la şedinţa de deschidere, care nu sunt salariaţi ai Universitatii Tehnice Gh. Asachi din Iasi, trebuie sa prezinte un document de identitate şi imputernicire scrisa prin care aceştia sunt autorizaţi sa reprezinte ofertantul la şedinţa de deschidere, cu excepţia cazurilor in care participanţii apar nominalizaţi în certificatul constatator emis. Alte persoane nu au acces la şedinţa de deschidere. Garantia de participare va fi in cuantum de: Tabel nr 2 Numar lot Valoare garantie de participare (RON) ,00 lei Ofertanţii sunt rugaţi să depună oferta cu actele/documentele solicitate în ordinea în care acestea sunt enumerate (menţionate), pentru a uşura procedura, conform tabelului recapitulativ de mai jos: Împuternicire ptr.semnatarul documentelor, dacă este cazul Împuterniciri Împuternicire ptr.reprezentantul participant la deschidere, dacă este cazul Opis documente Atenţie la numerotare, semnare şi ştampilare a tuturor documentelor! Scrisoare de garantie bancara petru participare-formularul 11-sectiunea IV Garantia de participare (sau copie dupa chitanta de plata a garantiei la casierie, daca este cazul) Declaraţie de eligibilitate pe propria răspundere-formularul 12A din secţiunea IV Declaratii privind Certificat de atestare fiscală D.G.F.P. eligibilitatea Certificat fiscal privind impozitele şi taxele locale Declaratie privind neincadrarea in prevederile art. 181 din ordonanta-formularul 12B Declaratie privind neincadrarea in prevederile art. 181 din ordonanta Capacitatea de exercitare a activitatii profesionale (Înregistrare) Situatia economica si financiara Situaţia capacităţii tehnice şi/sau profesionale a ofertantului din secţiunea IV Copie stampilata si semnata conform cu originalul de catre reprezentantul legal al ofertantului, sau copie legalizata dupa Certificatul de înregistrare emis de Oficiul Registrului Comerţului, care conţine codul unic de înregistrare şi anexa acestuia din care să reiasă că ofertantul are ca obiect de activitate (extras), activitatea de producţie şi/sau comercializare pentru categoria de produse care face obiectul procedurii de achiziţie publică. Anexa la certificat înregistrare Lista cuprinzând subcontractanţii Formularul 12G - Secţiunea IV Copie după atestatul Responsabil tehnic cu execuţia a persoanei nominalizate Declaraţie referitoarel la efectivul mediu anual al personalului angajat Formularul 12I Decaraţie referitoare la dotări Formularul 12 H Grafic de executie a lucrării-formularul C1 - Sectiunea III Formular de ofertă Formularul 10C - Sectiunea IV 1.Graficul de execuţie a lucrării ) 2.Centralizatorul financiar pe obiectiv 3.Centralizatorul financiar pe categorii de lucrări 4.Devizul ofertă 5.Recapitulatia de deviz (forma analitică din care să se poată verifica, cotele viramentelor de salarii, actualizaţi pentru anul 2009) 6.Extrasul de materiale (cu precizarea furnizorilor pentru principalele materialele, a căror pondere valorică este mai mare de 100 lei RON, fără TVA) 7.Extras de forţă de muncă; 12

14 8.Extras de utilaje; 9.Extras al transportului de materiale Se aminteşte ofertanţilor că în anunţul de participare publicat se precizează că: nu se acceptă oferte alternative. VII. CRITERII DE ATRIBUIRE VI.1) Pretul cel mai scazut VIII. ATRIBUIREA CONTRACTULUI/ INCHEIEREA ACORDULUI-CADRU VIII.1 AJUSTAREA Daca DA, se va preciza modul de ajustare a pretului contractului PRETULUI CONTRACTULUI DA NU VIII.2. GARANTIA DE BUNA EXECUTIE A CONTRACTULUI DA NU Cuantumul garanţiei de bună execuţie nu va depăşi 10% din preţul contractului, exclusiv TVA. În cazul ofertanţilor care se regăsesc în categoria întreprinderilor mici şi mijlocii (făcând dovada în acest sens prin prezentarea documentelor prevăzute în Legea nr. 346/2004 privind stimularea înfiinţării şi dezvoltării întreprinderilor mici şi mijlocii, cu modificările şi completările ulterioare), garanţia de bună execuţie se constituie în procent de 50% din cuantumul precizat în contractul de atribuire. Perioada de valabilitate a garanţiei de bună execuţie a contractului este egală cu durata contractului Garanţia de bună execuţie se constituie prin reţineri succesive din sumele datorate pentru facturi parţiale (doar cu acordul părţilor) Contractantul are obligaţia de a deschide un cont la dispoziţia autorităţii contractante, la o bancă agreată de ambele părţi, iar suma iniţială care se depune nu trebuie să fie mai mică de 0,5% din preţul contractului. Încheierea contractului de achiziţie publică Autoritatea contractantă are obligaţia de a încheia contractul de achiziţie publică cu ofertantul a cărui ofertă a fost stabilită ca fiind câştigătoare de către comisia de evaluare. Autoritatea contractantă are obligaţia de a încheia contractul de achiziţie publică în perioada de valabilitate a ofertelor, dar nu mai devreme de 15 zile de la data transmiterii comunicării privind rezultatul aplicării procedurii. În cazul în care oferta care a fost stabilită câştigătoare este ofertă depusă în comun de mai mulţi ofertanţi, autoritatea contractantă impune, înainte de încheierea contractului, sau legalizarea asocierii ofertanţilor respectivi sau desemnarea unui lider al asocierii, de catre toti asociatii, lider cu care se va incheia contractul. În cazul în care autoritatea contractantă nu ajunge să încheie contractul cu ofertantul a cărui ofertă a fost stabilită ca fiind câştigătoare, aceasta are dreptul de a anula aplicarea procedurii pentru atribuirea contractului de achiziţie publică. Modelul contractului cadru este prezentat in sectiunea V. În cazul în care, părţi din contractul de achiziţie publică urmează să se îndeplinească de unul sau mai mulţi subcontractanţi, atunci autoritatea contractantă are obligaţia de a solicita, la încheierea contractului de achiziţie publică respectiv, prezentarea contractelor încheiate între viitorul contractant şi subcontractanţii nominalizaţi in ofertă. Contractele prezentate trebuie să fie în concordanţă cu oferta şi se vor constitui în anexe la contractul de achiziţie publică. Pe parcursul derulării contractului, contractantul nu are dreptul de a înlocui subcontractanţii nominalizaţi în ofertă fără acceptul autorităţii contractante, iar eventuala înlocuire a acestora nu trebuie să conducă la modificarea propunerii tehnice sau financiare iniţiale. SPECIFICATIILE TEHNICE CUPRINSE IN CAIETUL DE SARCINI SUNT OBLIGATORII PENTRU OFERTANTI. COMISIA DE EVALUARE ISI ASUMA DREPTUL DE A DESCALIFICA ORICE OFERTA CARE NU INDEPLINESTE CODITIILE DE CALITATE IMPUSE PRIN CAIETUL DE SARCINI. Tinand cont ca documentatia tehnica de executie a fost elaborata si aprobata de personalul Facultatii de Constructii si Instalatii din cadrul Universitatii Tehnice Gh. Asachi din Iasi si pentru a evita situatiile descrise in Capitolul II, Sectiunea 8 din OUG 34/2006 si HG 925, art 74 si art 75, privind conflictul de interese, la procedura de achizitie nu pot participa personalul angajat al facultatii si rude ale acestora pana la gradul IV. Presedinte comisie, Prof. univ.dr.ing. Nicolae Ţăranu Intocmit, Ing.Cezar Herta 13

15 1. MEMORIU TEHNIC 1. Conţinutul proiectului Prezenta documentaţie reprezintă faza a III-a a proiectului Reabilitare funcţională şi structurală a obiectivului Hala BMT din cadrul Facultăţii de Construcţii şi Arhitectură din Iaşi şi se referă la refuncţionalizarea şi reabilitarea spaţiului halei de la cota ±0,00 şi de la cota ±4,00 m. 2. Descrierea obiectivului Hala BMT a. Funcţionalul Hala de practică, cercetare şi producţie, este o construcţie parter cu dimensiunile în plan de 36x36m (2 deschideri de 18m şi 6 travee de 6m, planşa R1, anexa A). Acoperişul este realizat în două pante, cu dolie pe şirul central de stâlpi, astfel încât înălţimea pe şirurile marginale rezultă de 13m iar pe şirul central de 11m. În una din deschideri hala este dotată cu pod rulant de 12,5tf, a cărui cale de rulare este prelungită în exteriorul halei cu 3 travee de 6m. De asemenea, podul poate circula şi pe calea de rulare din hala învecinată (hala CMC). În cealaltă deschidere, o structură din cadre, independentă de cea a halei, susţine un planşeu a situat la cota +4,00m. Această zonă a halei este deservită de o monogrindă de 1,5tf. În prima deschidere a halei se află presa de 500tf, standul pentru încercări de elemente la scară naturală, standul de precomprimare, şi platformele pentru execuţia elementelor de construcţie. În cealaltă deschidere, sub planşeu, sunt amenajate atelierele pentru execuţia armăturilor, atelierul de tâmplărie, atelierul mecanic, spaţii de depozitare şi laboratoare cu acces dinspre anexa disciplinei de materiale de construcţie. La cota +4,00m este situat laboratorul de tehnologie, spaţiul fiind folosit şi pentru expunerea de cofrage şi utilaje tehnologice. Tot la această cotă sunt în curs de amenajare spaţii pentru un laborator de durabilitate şi pentru un laborator de încercări pe elemente mici. Hala are asigurat accesul spre exterior prin uşi dispuse pe fronton. Închiderile halei sunt vitrate, frontonul fiind realizat parţial şi din zidărie de cărămidă aparentă. Acoperişul este termoizolat cu un strat de polistiren de 5cm grosime.

16 b. Structura de rezistenţă Hala de practică, cercetare şi producţie are o structură de rezistenţă formată din cadre dispuse longitudinal (două marginale şi unul central), formate din stâlpi prefabricaţi şi grinzi longitudinale prefabricate. Stâlpii marginali au secţiune variabilă pe înălţime, începând cu 50x70cm, pe tronsonul inferior, sub grinzile de rulare şi 50x60, deasupra grinzilor de rulare. În dreptul elementelor de acoperiş, stâlpii marginali se continuă cu o secţiune de 50x25cm. Stâlpii centrali au o secţiune de 50x80cm pe tronsonul inferior şi 50x70cm pe tronsonul superior. Stâlpii sunt realizaţi dintr-o singură bucată pe toată înălţimea, cu console pentru rezemarea grinzilor de rulare. La stâlpii marginali, armătura din tronsonul inferior este de 6Ø25 PC52 pe latură, pe direcţia transversală la care se adaugă 3Ø25 PC52 pe direcţia longitudinală. În tronsonul superior armăturile se reduc la 4Ø25 pe direcţia transversală la care se adaugă 2Ø25 pe direcţia longitudinală, armare care se regăseşte şi la stâlpii centrali. Acoperişul este realizat din elemente prefabricate precomprimate cu secţiune T, dispuse transversal, pe grinzile longitudinale, de 1m înălţime şi 1,5m lăţime. Fixarea elementelor de acoperiş pe grinzile longitudinale se face prin sudarea plăcuţelor metalice înglobate şi prin intermediul unei monolitizări numai la capătul situat pe grinda longitudinală centrală. Grinda centrală are secţiune trapezoidală (cu baza mare la partea superioară), iar grinzile marginale au secţiune dreptunghiulară. Grinzile de rulare pentru podul rulant sunt din beton armat, cu secţiune T iar cele pentru monogrindă sunt metalice. La partea superioară a stâlpilor, este dispusă o grindă de cornişă cu secţiune T întors, care face legătura cu elementele de acoperiş şi are rol de atic. Frontoanele (cel dinspre exterior şi cel dinspre hala CMC) sunt din zidărie de cărămidă cu stâlpi şi centuri din beton armat. De stâlpii halei sunt fixaţi parapeţii sub forma unor plăci din beton armat, care delimitează culoarul de la anexe şi aticul dinspre hală a acestora. Fundaţiile stâlpilor halei sunt de tip pahar din beton armat monolit iar cele ale stâlpilor la zidurile de fronton sunt de tip bloc şi cuzinet. Pe aceste fundaţii sunt aşezate pe grinzi de fundare pe care este ridicată zidăria. Deoarece deplasările halei erau mai mari decât cere maxim admise prin prescripţiile tehnice în vigoare, limitarea acestora s-a făcut cu diagonale în K sub nivelul grinzilor de rulare şi cu diagonale în X peste acest nivel. Amplasarea diagonalelor s-a făcut pentru toate cadrele longitudinale în două travei intermediare.

17 Platforma de la cota +4,00m din interiorul halei este alcătuită din cadre transversale cu o deschidere centrală de 9m şi console laterale spre stâlpii halei, de circa 4m lungime, aşezate în travee de 6m (planşa R2, anexa A, din expertiză). Stâlpii sunt din beton armat prefabricat iar grinzile sunt din beton precomprimat cu armătură preîntinsă deflectată. Elementele de planşeu sunt din beton precomprimat cu secţiune, cu suprabetonare. Înspre anexă planşeul este completat cu o grindă din beton armat cu secţiune T executată între stâlpii halei. În zona staţiei de betoane, planşeul este realizat monolit pentru a se putea realiza golurile necesare montării utilajelor staţiei. Standurile de precomprimare şi de încercări elemente la scară naturală sunt realizate sub forma unor canale din beton precomprimat cu armătură postîntinsă. c. Descrierea lucrărilor de refuncţionalizare Facultatea de Constructii si Instalatii din cadrul Universitatii Tehnice Gh. Asachi din Iasi este angrenata intr- o serie de contracte si proiecte internationale cat si in numeroase proiecte de cercetare la nivel national. Scopul lucrarilor de refunctionalizare este acela de a aduce spatiile aferente obiectivului propus la standardele internationale impuse de partenerii externi ai colectivelor de cercetare. Lucrările proiectate se referă la refuncţionalizarea şi reabilitarea spaţiului halei de la cota +4,00 m şi cota ± 0,00 de sub platforma cotei +4,00 m şi vor consta din următoarele operaţii: A. Refacerea pardoselilor de la cota ± 0,00 pe toată suprafaţa halei şi de la cota +4,00 (cu excepţia zonei ocupate de laboratorul de tehnologie). Noile pardoseli vor fi executate doar după dezafectarea celor existente şi şpiţuirea suportului din beton. De asemenea se vor sparge vechile socluri ale meselor vibrante (deoarece nu mai sunt necesare) şi întreaga suprafaţă a halei va fi adusă la acelaşi nivel. Deoarece în hala BMTO se vor încerca elemente mari, cu greutăţi apreciabile (de până la 120 kn), noua pardoseală va trebui să aibă rezistenţe mari la compresiune. De asemenea, ţinându-se cont că elementele din beton precomprimat au o contrasăgeată şi transmit întreaga lor greutate doar prin zonele de capăt, pardoseala va trebui să aibă şi o bună comportare la compresiune locală. Mai mult, aceasta va trebui să aibă o bună comportare la şoc iar rezistenţa la uzură trebuie să fie ridicată. Deoarece toate aceste cerinţe nu pot fi satisfăcute de o pardoseală clasică, noua pardoseală va trebui să fie dintr-un beton de clasă C20/25 in grosime de 15cm., armat cu fibre metalice. Finisajul de la partea superioară a pardoselii va fi realizat prin elicopterizare cu cuarţ gri pentru zona de încercări a halei şi cu cuarţ de culoare roşie pentru zonele de acces

18 Pardoseli cu strat de uzură Pardoselile din beton armat dispers cu fibre metalice, elicopterizat cu aplicare cuarţ presupun impregnarea pe betonul proaspăt a unui strat de uzură, obţinându-se astfel o suprafaţă monolitică prin elicopterizarea mecanizată a betonului. Stratul de uzură este un întăritor de suprafaţă pentru pardoseli, având la bază un amestec de pigmenti, aditivi şi nisip mineral de cuarţ de granulaţie selectată. Cuarţul se va impregna pe suprafaţa betonului proaspăt, cu scopul de a mări rezistenţa la abraziune şi de a reduce formarea prafului. Turnarea betonului Dupa realizarea decopertării stratului de şapă/beton deteriorat se va verifica planeitatea stratului suport şi se va determina nivelul proiectat al pardoselii. Pentru prevenirea absorbţiei rapide a apei din betonul proaspăt turnat se va aşeza pe întreaga suprafaţă o folie de polietilenă. Această folie trebuie aplicată de-a lungul stâlpilor şi pereţilor mai sus decât nivelul proiectat al pardoselii. Clasa de beton recomandată este C20/25(B350). Reţeta betonului pe lângă respectarea caracteristicilor de rezistenţă trebuie să ofere şi o bună aplicabilitate, obţinută prin utilizarea plastifiantilor, respectarea unui raport apă/ciment de 0,50, adaptarea granulometriei agregatelor şi a tasării în funcţie de metoda de aplicare. În masa betonului se încorporează o armatură sub formă de fibre din oţel pentru beton, pentru marirea rezistenţei la sarcini. Caracteristicile fibrelor de oţel vor trebui să respecte cerinţele din tabelul următor. Nr. crt. DATE TEHNICE FIBRE METALICE 1 Denumire Fibre metalice cu ciocuri la capete cf. GP Tip : Fibre din sârmă de oţel 3 Rezistenţa : Minim 1000 N/mm 2 Rezistenta joasa 4 Dimensiuni / Toleranţe Lungime : 50,0 mm + 5,0 mm Diametru : 1,05 mm + 0,1 mm 5 Design : Capete îndoite 6 Suprafaţa : Simplă, fără galvanizare curată

19 7 Materia primă : Sârmă cu conţinut scăzut de carbon acc. DIN / La turnarea betonului se va folosi nivela cu laser pentru realizarea cotei finale. Următoarea etapă este compactarea plăcii din beton care trebuie realizată cu ajutorul grinzilor de vibrare cu diferite lăţimi. Ajustarea suprafetei pardoselii după vibrare şi îndepartarea excesului de apă trebuie realizată cu ajutorul mistriilor de dimensiuni mari cu manere care permit o mişcare uşoară înainte şi înapoi. Mortarul de presărare Mortarul de presărare va trebui să aibe în componenţa sa cuarţ, alte materiale gen corindon nefiind admise. Caracteristicile fizico-mecanice ce trebuie respectate de mortarul de presărare sunt date în tabelul următor. Nr. crt. DATE TEHNICE MORTAR DE PRESĂRARE 1 Tip Mortar de presărare cu cuarţ pentru pardoseli din beton armat 2 Rezistenţa la compresiune (C) 85(N/mm 2 ) - SR EN Min 85 Mpa dupa 28 zile - ON Rezistenţa la încovoiere (F) F10 10(N/mm2) - SR EN Rezistenţa la uzură ( abraziune): 4.1. Böhme (A) Pâna la 1,5 cm 3 /50 cm 2 DIN BCA (AR) AR 0,5 50 (μm) EN SR EN : STO BCA Max. 0,01 mm. 5 Reacţie la foc A1fl SR EN : 2004 În cursul turnării plăcii de beton este nevoie să se înceapă aplicarea mortarului de presărare in zonele în care placa de beton a fost deja turnată. Fiecare livrare de beton trebuie sa aibă aceleaşi caracteristici, de aceea combinaţia de amestecuri de beton de la furnizori diferiţi nu este recomanadată.

20 În procesul turnării plăcii de beton şi imediat după, este necesar să se protejeze întreaga pardoseală împotiva razelor de soare, să se prevină uscarea excesivă locală a plăcii de beton. Împrăştierea mortarului de presărare poate începe după o întărire uşoară a betonului. Momentul propice depinde de propietăţile betonului şi de condiţiile climaterice, în general încadrându-se într-un interval de 4-8 ore după aplicarea betonului. Este absolut necesar sa se elimine excesul de apă de pe suprafaţa de beton înainte de începerea împrăştierii mortarului de presărare. Este recomandat să se reîmprospăteze suprafaţa plăcii cu un elicopter cu un singur disc înainte de împraştierea mortarului. La inceput trebuie să se aplice între 1/3 şi 2/3 din cantitatea totală de mortar. Împrăştierea trebuie să fie uniformă şi o atenţie specială trebuie acordată marginilor pardoselii. Mortarul aplicat este treptat absorbit în apa din amestecul de beton. Sclivisirea iniţiala poate fi făcută imediat după ce mortarul presarat uniform şi umezit prezintă o nuanţă mai închisă. Cantitatea de mortar ramasă trebuie aplicată fără întârziere şi în aceeaşi manieră cu cel din prima parte. Accesoriile de bază pentru sclivisirea stratului de uzură sunt elicoptere cu diametrul de 900 sau 1200 mm echipate fie cu disc, lame late sau înguste. Pentru sclivisirea aproape de pereţi şi stâlpi, trebuie folosite elicoptere speciale cu discuri mai mici cu diametru de 600 mm. După împrăştierea mortarului şi umezirea acestuia cu apa ascensională din stratul de beton proaspăt turnat este posibilă iniţierea primei sclivisiri. Pentru a începe sclivisirea în momentul corect este important să se verifice nivelul de întărire al betonului. Dacă sclivisirea se începe prea devreme, nivelarea suprafeţei pardoselii poate fi afectată. În acelaşi timp, mortarul de presărare va fi forţat în suprafaţa prea moale a betonului şi amestecat cu acesta, ceea ce va duce la o scădere a calităţii stratului de uzură. O sclivisire începută prea târziu va reduce eficienţa sclivisirii. Poate apărea o uscare excesivă locală a suprafeţei şi ca rezultat o exfoliere a stratului de uzură. Pierderea plasticităţii stratului de mortar aplicat cauzat de o uscare excesivă, nu poate fi reparată prin adaugare de apă. Mortarul de presărare trebuie să creeze un sistem monolit împreună cu placa de beton şi este necesar să se observe continuarea naturală a prizei şi întăririi atât a plăcii din beton cât şi a mortarului de presărare. Sclivisirea acţionează gradual pe direcţii perpendiculare. Pauzele între etapele de sclivisire pot fi de minute şi treptat reduse.

21 Tratarea suprafetei Pardoselile din beton cu strat de uzură trebuie protejate împotriva pierderii rapide a umidităţii betonului după finisare. Suprafaţa trebuie tratată cu sigilantul corespunzător, care creează o peliculă protectoare de suprafaţă. Sigilantul furnizează nu doar o tratare dar şi o sigilare şi o întărire mai rapidă, de aceea calităţile pardoselii sunt îmbunătăţite. Sigilantul va trebui să respecte urnătoarele caracteristici tehnice: Nr. crt. DATE TEHNICE SIGILANT 1 Tip Antievaporant şi durificant acrilic pentru suprafeţe din beton 2 Îmbunătăţirea rezistenţei la abraziune în comparaţie cu specimene neimpregnate > 30 % - EN Absorbţie capilară şi permeabilitate la apă w < 0,1 kg/m 2 x h 0,5 EN Rezistenţa la impact ( clasa) III > 20 Nm EN Puterea de aderenţă determinată de testul pull off în comparaţie cu specimene > 1 N / mm 2 EN neimpregnate 6 Adâncimea impregnării (clasa) > 5 mm EN Reacţia la foc Clasa A1 fl EN Sigilanul trebuie aplicat imediat după încheierea sclivisirii (cel mai târziu înainte de tăierea rosturilor) în mod uniform şi in cantitatea specificată de producător. Modalitatea tipică de aplicare este pulverizarea. Pentru pulverizarea aproape de marginile pardoselii este recomandata protectia temporara a celorlalte suprafete cu folie PVC. Dacă stratul este prea gros se poate exfolia. Un strat prea subţire nu satisface funcţia de protecţie. Rosturi Deoarece este inevitabil ca în timp să apară modificări ale suprafeţei există riscul apariţiei fisurilor nedorite. Pentru evitarea acestui fenomen, pe întreaga suprafaţă a pardoselii

22 se execută caroiaje obţinute prin tăierea acesteia cu disc diamantat (rosturi de contracţie) sau se înglobează cofraje metalice speciale (rosturi de dilataţie). Rosturile de dilataţie merg întotdeauna pe întreaga grosime a plăcii şi sunt umplute cu un material flexibil şi compresibil având o lăţime de mm. Rosturile de contracţie împart suprafaţa de beton în părţi mai mici, care permit eliminarea forţelor de tensiune. Metoda obişnuită este tăierea pardoselii finite şi sigilarea rosturilor cu un produs flexibil. Prescripţii tehnice Lucrările de refacere a pardoselilor vor fi executate respectându-se următoarele normative: NP GP 037/ GP C SR EN Ghid privind proiectarea, executia si asigurarea calitatii pardoselilor la constructii in care se desfasoara activitati de productie Normativ privind proiectarea, executia si asigurarea calitatii pardoselilor la cladiri civile Ghid pentru stabilirea criteriilor de performanta si a compozitiilor pentru betoanele armate dispers cu fibre metalice Normativ pentru verificarea calitatii si receptia lucrarilor de constructii si instalatii aferente Materiale pentru sape si pardoseli. Materiale pentru sape. Caracteristici si cerinte. B. Realizarea unei scări de acces secundar la cota +4,00 din zona culoarelor de acces ale halei cu lăţimea de 1,20 m. Deoarece înălţimea de urcare este mare, scara va avea două podeste intermediare. Din moment ce realizarea unei scări din beton armat nu este practic posibilă datorită spaţiului limitat, a greutăţii foarte mari şi a problemelor de ancorare a armăturilor, se va realiza o scară uşoară cu structura de rezistenţă metalică. Noua scară va fi prinsă de structura de rezistenţă a halei (placa de beton armat de la cota ±0,00 şi stâlpii centrali ai halei) cu buloane cu ancore chimice. La realizarea găurilor pentru amplasarea noilor prinderi se vor verifica în prealabil zonele cu un profometru, pentru evitarea practicării unor discontinuităţi în armături. Sub nici o formă nu se va prinde noua scară de standul de precomprimare existent.

23 Pregătirea pieselor metalice Tehnologia de execuţie a elementelor structurii metalice va respecta prevederile STAS Laminatele cu defecte interioare ca stratificări, suprapuneri, sulfuri, incluziuni de zgură, nu se vor admite la lucrare. Îndreptarea prealabilă a laminatelor este opţional pentru toate poziţiile din proiect, abaterile înscriindu-se în toleranţele admise prin STAS Trasarea şi marcarea pieselor se va efectua conform STAS Prelucrarea pieselor Tăierea tablelor se va efectua cu flacără de oxigen sau plasmă, respectându-se condiţiile de calitate prevăzute în STAS 10564/1-82 şi STAS 10564/2-82. Muchiile tăiate se vor curăţa de zgură, puder, iar crestăturile se vor înlătura prin polizare. Verificarea calităţii tăieturilor se va efectua cu comparator cu cadran (STAS ) şi şubler (STAS 1373/2-73). De asemenea se vor folosi mostre de tăieturi din tablă de oţel OL37 (STAS 800/2-80). Marginile pieselor care se sudează vor fi curăţite şi polizate pe o lăţime de 30 mm pe ambele părţi. Asamblarea elementelor metalice Se admit următoarele toleranţe la asamblarea pieselor: denivelări maxime a muchiilor pieselor ce se îmbină: 1 mm pentru grosimile mm, respectiv 1,5 mm pentru grosimi mai mari de 20 mm; deplasarea în trepte în planul îmbinării, va fi de cel mult 3 mm. Toleranţele pentru deschiderea rosturilor se va înscrie în limitele STAS 6726/85 şi STAS , pentru clasele de calitate specificate. La îmbinările cu sudură de colţ: deschiderea rosturilor dintre piesele ce se rodează, de maxim 1 mm; dezaxarea faţă de axul teoretic va fi de maxim 2 mm; înclinarea tălpilor faţă de inimă va fi de cel mult 1,5 mm. Sudarea pieselor subansamblelor Sudarea în uzină se va executa la o temperatură de peste +5 C şi ferit de umezeală. Prinderile provizorii (heftuirile) pieselor se vor executa manual, de sudori calificaţi, lungimea hefturilor va fi cuprinsă între 40 şi 60 mm iar grosimea maximă 3 mm.

24 Începerea sudării nu va fi permisă dacă: asamblările şi hefturile nu corespund cu planul de execuţie şi cu indicaţiile caietului de sarcini; sunt depăşite toleranţele de prelucrare, sau trenare şi asamblare; marginile ce se sudează şi zonele învecinate, nu sunt curate; plăcuţele terminale, nu sunt bine aşezate sau nu corespund indicaţiilor din procesul tehnologic. Se interzice răcirea forţată a sudurilor. La sudarea sub flux, îndepărtarea fluxului se va face la o distanţă de cel puţin 500 mm de arcul voltaic. La sudurile cap la cap, completarea cu sudură la rădăcină se face după curăţirea rostului. Sudarea începe şi se termină pe piesele tehnologice. Sudarea în uzină, în alte poziţii decât cea orizontală sau uşor înclinată, nu este permisă decât pentru prinderea rigidizărilor. Condiţii de calitate ale îmbinărilor sudate 1. Forma şi dimensiunile cusăturilor pentru cusăturile cap la cap, lăţimea maximă admisă va fi în conformitate cu STAS tab. 7; supraînalţările maxime admise vor fi conform STAS tabelul 8 şi 9; dimensiunile catetelor cusăturilor de colţ, se vor înscrie în limitele din tabelul 10 al aceluiaşi standard; abaterile admise la grosimea cusăturii de colţ vor fi de ±1 mm. 2, Defecte conform STAS Defecte neadmise la îmbinări sudate: fisuri; cratere neumplute; scurgeri de metal topit; nepătrunderi; zone cu arsuri; zone supraîncălzite. Defectele admise între anumite limite precum şi cotările de stabilire a acestor limite sunt conform tabelului 12 din STAS Gradul defectelor se stabileşte conform

25 tabelelor din acelaşi standard. Combinaţiile de defecte admise pentru clasele de calitate prescrise de STAS sunt: Defect (simbol) Clasa de calitate a cusăturilor sudate Combinaţia de defecte I A II A III A neadmise A.a ; 2.1; 2.2; 2.3; 2.4 B.a ; 2.1; 2.2; 2.3; 2.4 A.c ; 2.1; 2.2 G ; 2.1; Caracteristicile mecanice ale metalului îmbinărilor, determinate pe epruvetele extrase din piesele tehnologice, vor corespunde valorilor prevăzute în tabelul 3 din STAS Clasele de calitate ale îmbinărilor sudate sunt specificate în tabelul anexat prezentului caiet de sarcini. Controlul calităţii cordoanelor de sudură Controlul de calitate al cordoanelor de sudură se face pe parcursul execuţiei şi în toate fazele, de către maiştrii şi organele CTC ale executantului. Controlul constă în următoarele: a) Controlul dimensional şi examinarea exterioară. Locurile cu defecte se vor marca spre remediere. b) Controlul ultrasonic, care se va aplica în proporţie de: 100% pentru clasa de calitate I A şi II A 50% pentru clasa de calitate III A Controlul ultrasonic se va efectua conform prevederilor STAS şi CR4-81 ISCIR. Prelucrarea cusăturilor sudate, tratamente termice Cusăturile sudate se vor poliza fără a reduce grosimea cordonului sub valoarea din proiect. Direcţia de polizare trebuie să fie paralelă cu direcţia efortului principal din piesă. Nu se admite mutarea sudurilor. Tratamentele termice admise la execuţia structurii sunt: preîncălzirea marginilor pieselor care urmează a fi sudate; detensionarea subansamblurilor după sudură.

26 Abateri limită la forma şi dimensiunile pieselor sudate Abaterile admise după efectuarea sudurii şi aplicarea tratamentelor termice, la forma şi dimensiunile subansamblurilor se vor încadra în limitele prescrise în tabelul din STAS , astfel: înclinarea tălpilor faţă de inimi (la stâlpi sau rigle): Δl = 1,0 mm curbarea transversală a tălpilor: Δl = 1,0 mm săgeata axei longitudinale între două rigidizări: fl = 3,0 mm săgeata axei longitudinale pe întreaga lungime a unui tronson: fl = 10,0 mm nesimetria secţiunii stâlpilor sau riglelor: Δ2 = 3,0 mm deformaţia de răsucire la capetele tronsoanelor de stâlpi sau rigle: Δ3 = 5,0 mm deformarea inimii între tălpi şi rigidizări: f2 = 7,0 mm deformarea rigidizărilor longitudinale: f4 = 4,0 mm deformarea rigidizărilor transversale: f5 = 4,0 mm abateri la înălţimea riglelor în zona îmbinărilor: Δh = ±2 mm abateri la lungimea barelor contra vânturilor: Δl = ±3 mm abateri la lungimea barelor legăturilor transversale: Δl = ±2 mm unghiul de răsucire al secţiunii drenate pe un tronson: α = 30 min Prescripţii tehnice Lucrările de realizare a noii scări metalice vor fi executate respectându-se următoarele normative: C Normativ privind calitatea îmbinărilor sudate din oţel ale construcţiilor civile, industriale şi agricole. STAS 5555/1-80 Sudarea metalelor. Terminologie generală. STAS 5555/2-80 Sudarea metalelor. Procedee de sudare. Clasificare şi terminologie. STAS Sudarea metalelor. Poziţii principale de sudare. STAS Îmbinări sudate. Formele şi dimensiunile rosturilor la sudarea cu arc electric acoperit. STAS Verificarea tehnologiilor de sudare prin topire a oţelurilor.

27 C. Dezafectarea spaţiului existent de sub platforma de la cota +4,00 m şi realizarea unor noi compartimentări cu ateliere şi depozite de materiale şi utilaje. Aceste operaţii includ demolarea unor ziduri, realizarea altora noi, schimbarea tâmplăriei existente care este foarte degradată şi realizarea unor tavane false. Noua tâmplărie va fi realizată integral din PVC. Tavanele din toate încăperile rezultate prin reamenajare vor fi suspendate, tip Knauf, clasa de protectie la foc F30, cu intrados din 2 placi de gips-carton montate orizontal, fara rosturi, pe schelet de sustinere metalic din profile de tabla de otel zincat ( profile CD 60 x 27, 0.6 mm grosime) ca profile montante si de montaj, fixate cu elemente de suspendare de planseu si termoizolatie din vata minerala de tip bazaltica in grosime de 100 mm, clasa de combustibilitate A, densitate 40 kg./mc clasa de incarcare tavan = 30 kn/mp. De asemenea, vor trebui repoziţionate anumite utilaje în spaţiul nou amenajat. Demolarea zidurilor Înainte de începerea lucrărilor, obiectele propuse pentru demolare vor fi verificate amănunţit, după care se întocmeşte un proces verbal în care se descrie situaţia de fapt a clădirii şi părţile care vor fi demolate. Pe baza procesului verbal se întocmeşte proiectul de organizare a lucrărilor de demolare a construcţiei, care va fi aprobat de conducerea tehnică a şantierului. Conducerea lucrărilor de demolare va fi încredinţată unui tehnician cu experienţă în astfel de lucrări, care va răspunde de execuţia corectă a lor. Conducătorul responsabil va aduce la cunoştinţa muncitorilor planul de demolare, metodele de executare a lucrărilor, locurile cele mai periculoase şi măsurile de prevenire a accidentelor. Înainte de începerea lucrărilor de demolare, conducătorul lucrării va lua următoarele măsuri: a. va împrejmui zona de construcţie unde se vor face demolări iar la punctele de acces spre locul de demolare va pune placarde de avertizare; b. va afişa placarde de interzicere a accesului persoanelor străine pe teritoriul şantierului; c. va întrerupe legăturile conductelor reţelelor de apă, gaze, electricitate, termicitate şi canalizare, luând măsuri pentru a nu fi deteriorate; d. va lua măsurile indicate contra prăbuşirii posibile a diferitelor părţi ale construcţiei pe alte elemente structurale sau pe echipamentele din hala. Demolarea părţilor componente ale clădirilor trebuie astfel executată, încât demolarea unei părţi din clădire sau a unui element de construcţie să nu atragă prăbuşirea neprevăzută a

28 altei părţi sau altui element. Se interzice: a. demolarea concomitentă a mai multor elemente de construcţii pe aceeași verticală; b. utilizarea reţelei electrice aferente zonelor demolate. Pentru iluminarea locului de lucru, înainte de demolare se va amenaja o reţea electrica separată, care să nu aibă nici un fel de legătură cu elementul care se demolează. În cursul lucrărilor de demolare se vor lua masuri pentru a se evita praful (de ex. prin stropirea cu apă a porţiunilor de clădire care se demolează). Gropile rămase după demolare vor fi astupate sau împrejmuite. Materialele rămase după demolare vor fi depozitate, pentru a nu constitui un pericol pentru trecători. În cazul unui front mic de lucru sau al unei rezistenţe şi stabilităţi insuficiente a elementelor ce se demolează, muncitorii vor fi legaţi cu centuri de siguranţă de elementele fixe şi rezistente ale construcţiei, elemente care nu se demolează. Lucrări de zidărie Blocurile din beton pentru zidărie fie celulare, fie pline, trebuie să aibă formă şi dimensiuni standardizate, bine şi egal debitate, cu colţuri şi cu muchii nesparte. Rezistenţa minimă la compresiune a acestora trebuie să fie de 3,5 N/mm 2. Blocurile trebuie să aibă o suprafaţă densă şi netedă. Apa utilizata la prepararea betoanelor va fi apă potabilă (din reţeaua publica) sau din alta sursa daca îndeplineşte condiţiile tehnice prevăzute în STAS 790/84. Apa va fi curată, proaspătă şi fără suspensii, mâl, materii organice, săruri alcaline sau alte impurităţi. Cimentul nu va fi depozitat pe sol, va fi acoperit şi protejat de intemperii, în aşa fel încât să poată fi utilizat în ordinea livrării. Nisipul va fi depozitat separat, pe un suport solid şi uscat şi va fi ferit de factori de contaminare. Atât mortarul de legătură cât şi cel din care este realizat blocul trebuie să fie mortar de ciment ce constă dintr-o parte ciment obişnuit Portland şi patru părţi de nisip natural de râu, amestecat cu suficientă apă pentru a se forma un amestec lucrabil. Nu se va adăuga var. Lucrările de zidărie se vor executa în mod obligatoriu numai de echipe specializate pentru acest gen de lucrări. Tencuieli Înainte de tencuire toate îmbinările trebuie degajate până la o adâncime de 10 mm, suprafaţa peretelui curăţată şi toate materialele străine îndepărtate. Suprafeţele suport trebuie

29 să fie curate, fără pete de grăsimi. Lucrările de tencuire vor începe după terminarea lucrărilor de instalaţii electrice, a conductelor de instalaţii, montarea tocurilor pentru tâmplărie şi vor fi executate de către muncitori calificaţi cu experienţă în executarea acestui tip de lucrări. Pe suprafeţele de beton şi beton armat se aplică 3 straturi: şpriţ, grund şi tinci. Şpriţul va avea grosimea de 3 mm şi se va aplica manual sau mecanizat. După cel puţin 24 de ore de la aplicarea şpriţului la suprafeţele de beton, se verifică dacă acesta este suficient de întărit, iar suprafaţa este suficient de rugoasă, după care se aplică grundul şi apoi tinciul, astfel încât să rezulte o tencuială cu o grosime totală de 20 mm. Tâmplăria din PVC Tâmplăria din PVC care soseşte pe şantier gata confecţionată, trebuie verificată de către conducătorul tehnic al lucrării, sub aspectul: existenţei şi conţinutului certificatelor de calitate; corespondenţei cu prevederile din proiect şi cu prescripţiile tehnice de produs; existenţei şi calităţii accesoriilor de prindere, manevrare, etc. La punerea în operă se verifică dacă în urma depozitării şi manipulării, tâmplăria nu a fost deteriorată. Eventualele deteriorări se vor remedia înainte de montare. Verificarea pe parcursul montării va fi executată de către conducătorul tehnic al lucrării. Montarea tâmplăriei metalice se face numai de către echipe specializate. Geamurile aduse pe şantier se vor verifica sub aspectul dimensiunilor şi calităţii materialelor prevăzute în documentaţia de execuţie. Materialele vor fi puse în lucrare numai dacă sunt însoţite de certificate de calitate, iar materialele corespund calitativ. Nu se admite să se pună în lucrare geamuri sparte, fisurate sau zgâriate. Toate părţile mobile ale componentelor de tâmplărie trebuie fixate cu spaţii de toleranţă egale de jur împrejurul pieselor. Balamalele şi celelalte accesorii trebuie perfect aliniate pentru ca să se potrivească perfect în montură fără zgomot. La finalizarea lucrărilor toată tâmplăria va fi ajustată şi feroneria unsă şi totul va fi în perfectă ordine. Încuietorile vor fi montate acolo unde se prevede în desene. Toate uşile vor avea trei chei. Toate încuietorile şi părţile mobile, vor fi unse şi lăsate în perfectă ordine iar cheile vor fi marcate. Verificarea pe faze a calităţii lucrărilor se face conform reglementărilor în vigoare şi se referă la corespondenţa cu prevederile din proiect şi condiţiile de calitate şi încadrare în abaterile admisibile prevăzute mai jos. Verificarea pe faze se referă la întreaga categorie de lucrări de tâmplărie sau dulgherie

30 şi se va face pentru fiecare tronson în parte, încheindu-se procese verbale de verificare pe faze de lucrări, acestea înscriindu-se în registrul respectiv. La recepţia preliminară a întregului obiect, comisia de recepţie va verifica lucrările de tâmplărie şi dulgherie urmărind: a) examinarea existenţei şi conţinutul proceselor verbale de verificare şi recepţie pe faze de lucrări; b) examinarea directă a lucrărilor executate prin sondaje; c) se va avea în vedere ca tâmplăria să îndeplinească perfect funcţia pentru care a fost prevăzută. D. Împrejmuirea zonei de încercări a halei pentru limitarea accesului persoanelor neautorizate. Împrejmuirea se va realiza cu plasă bordurată zincată cu dimensiunile de 2,0x2,0 m prinsă pe stâlpi metalici realizați din profile metalice RHS 80x40x4. E. Realizarea de parapeți și balustrade care să respecte toate normele de siguranţă actuale, atât la nivelul cotei +4,00 m cât şi la nivelul scării. Și în acest caz, elementele vor trebui confecţionate similar cu cele din Hala Catedrei de Mecanica Construcţiilor pentru păstrarea unui aspect arhitectural unitar. Parapeții vor fi realizați din profile verticale RHS 80x40x4 dispuse la 1,0 m, la partea superioară fiind dispusă o mână curentă realizată din profil RHS 80x40x4, Intermediar, pe direcția orizontală va fi prevăzută o platbandă de 50x5. F. Realizarea de jgheaburi pe toată lungimea de îmbinare a elementelor prefabricate de acoperiş tip T, pentru prevenirea căderilor accidentale de beton monolit din rosturi. Jgheaburile vor fi realizate din tablă cu pereţi subţiri laminată la rece, care să ofere rezistenţă şi rigidităţi corespunzătoare. Prinderea noilor elementelor metalice se va face cu ancore chimice. La realizarea găurilor pentru amplasarea noilor prinderi se vor verifica în prealabil zonele cu un profometru, pentru evitarea practicării unor discontinuităţi în armături. G. Înlocuirea porţilor grele de acces ale podului rulant din oţel dintre halele CMC şi BMTO cu porţi uşoare realizate din cadre de aluminiu şi închideri semitransparente din policarbonat. Aceasta operaţie este necesară deoarece porţile actuale se pot desprinde în orice moment şi pot pune în pericol viaţa persoanelor din zona de acces (una din porţi a mai căzut). Porțile vor fi realizate din tâmplărie de aluminiu cu foi de policarbonat.

31 Cerințele pentru tâmplăria de aluminiu sunt similare cu cere prezentate pentru tâmplăria din PVC. Plăcile din policarbonat Paleţii de plăci stivuite nu trebuie lăsaţi la soare, chiar dacă este încă în ambalaj, deoarece structura specială a plăcii poate provoca o ridicare a temperaturii ambalajului la un punct în care pelicula mobilă se poate înmuia. Acest lucru va cauza lipirea plăcilor unele de altele sau imposibilitatea de a fixa pelicule pe placă. Stivele de plăci nu trebuie lăsate în ploaie, chiar dacă sunt împachetate bine, deoarece vaporizarea permite intrarea vaporilor de apă în nervurile de structură ceea ce cauzează formarea condensului în interiorul plăcii. Stivele de 2 m nu trebuie ridicate cu o macara cu bifurcaţii scurte deoarece greutatea inegală va cauza desprinderea ambalajului de pe grinzile platformei şi ca urmare, când plăcile vor fi reaşezate, capetele cuielor ieşite vor intra în plăci şi le vor distruge. Plăcile tăiate nu pot fi depozitate afară mai mult de câteva zile deoarece praful din aer (care este permanent prezent) favorizează apariţia unor pete murdare în interiorul plăcii, pete care sunt greu de curăţat. Plăcile nu trebuie prea mult frecate unele de altele (chiar dacă pelicula mobilă protejează suprafaţa împotriva zgârieturilor), deoarece aceasta provoacă o electrizare a plăcii, ceea ce favorizează adunarea prafului. Pentru a curăţa panourile prăfuite se foloseşte o cârpă moale cu care nu se freacă prea tare. Energia statică se descarcă (în aer) după câte va ore. Când plăcile sunt tăiate cu fierăstrăul, aşchiile rămase în interiorul plăcii pot fi eliminate prin folosirea aerului comprimat /fără ulei sau condens) sau cel mai bine cu aspiratorul. Dacă sunt luate precauţii împotriva accidentelor este mai rapidă şi mai curată tăierea cu un cuţit (scurt, cu lamă subţire) mai ales pentru plăcile subţiri şi cele de grosime medie. Coeficientul de dilatare termică la plăcile de policarbonat este mult mai ridicat decât la orice alt material tradiţional (de 8 ori mai mare decât sticla). Dacă acest lucru nu este luat în considerare, de-a lungul verii se vor forma umflături urâte în plăcile care au fost instalate cu mare precizie iarna, iar plăcile instalate vara ar putea să se desprindă din cadru. Pentru a preveni aceste lucruri, este recomandat a se estima cu grijă măsura acestor transformări produse de creşterea bruscă a dimensiunilor datorită dilatării (ca şi cum placa ar fi fost tăiată vara la maxim, iar iarna la minim) şi de coeficientul CD de dilatare termică. Fiecare vibraţie sau sarcină scurtează viaţa plăcilor de policarbonat. Acestea schimbă rezistenţa mecanică şi chimică a policarbonatului şi deci trebuie evitate. Nu se folosesc adezivi din silicon sau chituri care conţin catalizatori acetici, aminici,

32 benzaminici sau garnituri din PVC, deoarece unele din componentele acestora pot deteriora placa. Se va folosi etanşator din silicon monocomponent, care a dat cele mai bune rezultate în comparaţie cu alte materiale de etanşare. Plăcile trebuie fixate în rame astfel încât să permită mişcarea datorată schimbărilor bruşte de temperatură. Nu se recomandă fixarea plăcilor în locaşuri cu şuruburi, cuie sau piroane, deoarece schimbările în mărime vor cauza lărgirea găurilor şuruburilor. Tăierea şi fixarea nu necesită un echipament special sau grijă foarte mare deoarece policarbonatul este foarte rezistent. Por fi folosite orice scule din fier sau lemn. Pelicula detaşabilă trebuie scoasă când panoul este gata instalat, sau cel mai bine ar fi să fie scoasă după câteva ore sau chiar zile; în acest fel încărcările electrostatice acumulate dea lungul operaţiei de instalare vor dispărea. Pe de altă parte, dacă după instalare pelicula nu este scoasă, după mai multe zile de expunere la soare pelicula se va degrada iar detaşarea ei de placă va deveni problematică. H. Refacerea tuturor instalaţiilor electrice cu tablourile aferente, cu puterea nominală de 60 kw. I. Realizarea zugrăvelilor şi vopsitoriilor aferente noilor pereţi de zidărie şi elementelor metalice, culorile alese fiind similare cu cele din Hala Catedrei de Mecanica Construcţiilor. Vopsitorii Înaintea de începerea verificării calităţii vopsitoriilor, se va controla mai întâi dacă la vopsitoriile în ulei s-a format o peliculă rezistentă. Constatarea se face prin ciocănirea vopselei cu degetul, în mai multe puncte. Prin examinarea vizuală se verifică aspectul vopsitoriilor, avându-se în vedere următoarele: suprafaţa vopsită cu ulei, uri sau lacuri trebuie să prezinte acelaşi ton de culoare, aspect luciu sau mat, după cum se prevede în proiect sau în mostre stabilite; vopseaua de orice fel trebuie să fie aplicată până la perfect curat, adică să nu prezinte straturi străvezii, pete, desprinderi, cute, băşici, scurgeri, lipsuri în peliculă, crăpături, fisuri - care pot genera desprinderea stratului; la vopsitoriile executate pe tâmplărie, se va verifica vizual buna acoperire cu pelicula

33 de vopsea a suprafeţelor de lemn sau metalice (chituite şi şlefuite în prealabil); de asemeni se va verifica ce accesorii metalice (şilduri, drucăre, cremoane, olivere) să nu fie pătate cu vopsea; nu se admit pete de mortar sau zugrăveală pe suprafeţele vopsite; înainte de vopsit, suprafeţele vor fi verificate dacă au fost pregătite corect prin curăţire, şlefuire, chituirea rosturilor, etc.; se va examina vizual pe toate feţele dacă ţevile radiatoarelor, convectoarelor, etc. sînt vopsite în colorile prescrise şi dacă vopseaua este uniformă, fără pete, urme de pensulă, crăpături sau alte defecte; se va verifica înainte dacă suprafeţele au fost corect pregătite prin curăţare de rugină, mortar, etc.; verificarea vopsitoriei feţelor nevăzute ale ţevilor, radiatoarelor, se vor controla cu ajutorul unei oglinzi; separaţiile între zugrăveli şi vopsitorii, pe acelaşi perete, precum şi între zugrăveală şi tavane, trebuie să fie distincte, fără suprapuneri, ondulaţii; separaţiile trebuie să fie rectilinii şi orizontale. Zugrăveli interioare cu var lavabil Varul plastic se va aplica cu ruloul, aceasta presupunând o diluare a varului cu apă în proporţie de 15 20%. Primul strat mai poate fi diluat, pentru uşoara penetrare în porozitatea suportului. Se amestecă cu grijă adăugând lent apa, până la vâscozitatea de aplicare dorită. Nu se aplică produsul la o temperatură mai mică de 5 0 C. Instrumentele folosite trebuie spălate imediat după utilizare. J. Realizarea unor finisaje din tablă galvanizată pentru mascarea conductelor de trec prin hala BMTO. Confecţii metalice Materialele ce se folosesc trebuie sa aibă compoziţia chimica si caracteristicile mecanice corespunzătoare pentru mărcile si clasele de calitate prevăzute în proiectul de execuţie, întocmit în baza prevederilor din standardele de produse, precum si a altor prescripţii legale în vigoare. Alte condiţii necuprinse în standarde, apreciate de proiectant ca necesare, pot fi introdus în proiect si nota de comanda, de acord cu uzina furnizoare. Aceste condiţii suplimentare vor fi garantate de uzina furnizoare.

34 Laminatele utilizate la elementele de construcţii din oţel trebuie sa corespunda condiţiilor tehnice cu privire la neregularităţi de execuţie (defecte de suprafaţa si defecte interioare), stabilite prin prezentele prescripţii. Se interzice utilizarea pieselor din laminate cu suprapuneri care nu se înlătura complet la uzinare. Laminatele care prezintă defecte de suprafaţa cu adâncimi mai mari decât abaterea limita din standardul de produs, sau incluziuni nemetalice respectiv sulfuri cu lungimi mai mari de 5 mm si lăţimi sau grosimi mai mari de 1 mm, pot fi utilizate numai cu acordul scris prealabil al proiectantului si cu eventualele masuri de remediere prescrise de acesta. La îndreptarea tablelor, abaterea limita dintre acestea si o rigla de oţel cu lungimea de 1 m aşezata în orice direcţie si în orice loc pe suprafaţa lor, este de maximum 1,5 mm. La piesele îndoite, abaterea limita se exprima prin mărirea rostului dintre acestea si un şablon a cărui lungime măsurata pe arc este egala cu lungimea zonei de îndoire, dar fără a depăşi 1,5 m. Mărimea rostului nu va depăşi 1/500 din lungimea arcului zonei de îndoire, dar maximum 3 mm. Trasarea pieselor se executa cu o precizie de ± 1 mm exceptând pe cele pentru care proiectul prescrie o precizie mai mare. Îndoirea pieselor se poate face la rece, daca raza este mai mare sau cel puţin egala cu jumătatea valorii minime admise în cazul îndreptării la rece. Pentru realizarea unor lucrări de calitate în cadrul operaţiilor de execuţie, se impune respectarea cu stricteţe a etapelor şi tehnologiilor de lucru menţionate în caietul de sarcini. În momentul începerii lucrărilor de construcţii, beneficiarul trebuie să solicite asistenţă tehnică din partea proiectantului, pentru ca împreună să stabilească eşalonarea şi modalităţile în care să decurgă lucrările de consolidare. Pe durata execuţiei lucrărilor, constructorul şi beneficiarul vor respecta cu stricteţe normele şi instrucţiunile tehnice în vigoare, precum şi toate normele privind tehnica securităţii şi protecţiei muncii, inclusiv normele P.S.I. Presedinte comisie, prof.univ.dr.ing. Nicolae Taranu Întocmit, prof. univ. dr. ing. Ioan HÎRHUI ş.l. dr. ing. P. MIHAI

35 LISTA CU CANTITATILE DE LUCRARI - CONSTRUCTII Nr ART DENUMIRE UM CANT 1 RPCT04A1 DEMOLAREA ZIDURILOR DIN CARAMIDA PTR. CREERE GOLURI MC 2,500 2 RPCT09H1 SPARGEREA PARTIALA CU MIJLOACE MEC SI MANUALA A ELEMENTELOR DE CONS.DIN BET.ARM.SI SIMPLU MC 3,500 3 RPCG25A1 ZID DIN BLOCURI MICI DE BETON CELULAR AUTOCLAVIZAT EXECUTAT CU MORTAR M50-Z MC 27,250 4 RPCT20A1 DESFACEREA PARDOSELILOR DIN CIMENT TURNATE PE LOC SCLIVISITE MP 1.604,000 5 RPCJ08B1 TENC.INT.DRIS.PE ZID.CARAM.SAU BET.CU MORT VAR-CIM 25T PT.SPRIT MP 650,000 6 CF10A1 GLET DE VAR APLICAT PE TENCUIELI INTERIOARE DRISCUITE MP 650,000 7 RPCJ09B1 REP.TENC. PE ZID.CARAMID.SAU BET.MORT VAR CIM.100T REZISTENT LA LOVITURI MP 50,000 8 CL21A1 MONTAREA CONFECTIILOR METALICE DIVERSE (scară, parapeți, închideri, mascare conducte) KG 4.095,000 9 P TAMPLARIE FERESTRE PVC MP 36, P TAMPLARIE USI PVC MP 31, P PORTI TAMPLARIE ALUMINIU CU POLICARBONAT MP 21, RPCR24A1 VOPSITORIE CU VOPSEA PE BAZA DE ACETAT - VAR LAVABIL MP 2.750, RPCR55A1 CURATIREA VOPSELEI PE BAZA DE ULEI CU DECAPANT MP 300, RPCR47A1 VOPSITORIE CU ALCHIDAL LA BALUSTRADE GRILE SI PARAPETE METALICE MP 600, TRA01A10 TRANSPORT RUTIER MATERIALE T 170, RPCB23A1 SPITUIREA SUPRAFETELOR DE BETON IN VEDEREA ADERARII UNUI BETON NOU MP 1.500, RPCT39A1 DEMONTAREA BALUSTRADELOR, GRILELOR SI PARAPETELOR METALICE KG 3.000, CB47A1 MONTAREA SI DEMONTAREA SCHELEI MET TUBULARE PTR LUCRARI PE SUPRAF VERT MP 794, CB47C1 MONTAREA SI DEMONTAREA SCHELEI MET TUBULARE PTR LUCRARI DE FINISAJE LA TAVANE MP 306, NL-RIGIPS PLACARE PERETI CU PLACI DE IPSOS CARTON PE STRUCTURA METALICA MP 245, TRB05A24 TRANSPORTUL MATERIALELOR PRIN PURTAT DIRECT. T 170, RPCT04B1 DEMOLAREA ZIDURILOR DIN CARAMIDA PTR. CREERE GOLURI MC 1, RPCT33A1 DEMONTAREA USILOR SI FERESTRELOR DIN LEMN MP 17, RPCT34A1 DEMONTAREA USILOR SI FERESTRELOR METALICE KG 100, NL-RIGIPS 2 PERETI DE COMPARTIMENTARE DIN IPSOS CARTON PE STRUCTURA METALICA DE 100 MM - CU VATA MP 60, CG01D1 STRAT SUPORT PTR. PARDOSELI DIN MORTAR DE CIMENT MP 104, P SAPA AUTONIVELANTA KG 1.550, NL-CG03BX PARDOSELI DIN MATERIALE PLASTICE CU COVOR PVC - ASIMILAT COVOR TRAFIC PVC MP 15, CG05A1 PLINTE PVC MONTATE ORIZONTAL M 88, NL-CG02B PARDOSELI DIN PARCHET LAMELAR MP 83, CA01D1 TURNARE BETON SIMPLU IN STRATURI DE 3-20 CM GROSIME MC 225, P BETON C 20/25 MC 225, NL-CG01DY 34 NL-CG01DZ 35 CK20E1 - AS3 36 RPCI21F1 PARDOSEALA DIN BETON ARMAT DISPERS CU FIBRE METALICE ELICOPTERIZAT CU CUART GRI IN GROSIME DE 15 CM MP 535,000 PARDOSEALA DIN BETON ARMAT DISPERS CU FIBRE METALICE ELICOPTERIZAT CU CUART ROSU IN GROSIME DE 15 CM MP 965,000 TAVANE SUSPENDATE TIP KNAUF, CLASA DE PROTECTIE LA FOC F30, PLACARE 2 X 12,5 MM, SISTEM FIXAT CU ELEMENTE DE SUSPENDARE DIRECTĂ, PE STRUCTURĂ METALICĂ, SI VATA MINERALA BAZALTICA DE 100 MM. MP 260,000 JGHEABURI DIN TABLĂ ZINCATĂ DE 0,5 MM GROSIME DREPTUNGHIULARE CU SECȚIUNEA DE 11X18 CM GROSIME ML 528, NL ANCORE CHIMICE M20 PENTRU PRINDEREA ÎN BETON A ELEMENTELOR METALICE BUC. 20, TRB01B14 TRANSPORTUL MATERIALELOR CU ROABA PE PNEURI T 375, TRA06A10 TRANSPORTUL RUTIER AL BETONULUI-MORTARULUI T 375,000

36 Obiect 1 UNIVERSITATEA TEHNICA GH ASACH Categorie 6.1 INSTALATII ELECTRICE HALA BMT Antemasuratoare Pozitie Cod resursa U/M Cantitate Corectii Denumire resursa Observatii Liste anexa 1 EE10C1 82 BUCATA 16,00000 CORP DE ILUMINAT SPECIAL,DIFUZ.MONT.DIB.MET.PT.LAM PI CU VAPORI DE MERCUR asim. proiector suspendat tip ELBA model PDHM 250W+bec halogen 250W PROIECTOR SUSPENDAT 250W+ BEC HALOGEN 250W 2 ED08S1 82 BUCATA 14,00000 PRIZA TRIFAZICA,DE 63A,CAPSULATA IN SILUMINIU,EXCL USIV CONSOLA SI RACORDAREA asim. priza trifazica montaj PT 32A PRIZA TRIFAZICA MONTAJ PT 32A 3 ED08S1 82 BUCATA 4,00000 PRIZA TRIFAZICA,DE 63A,CAPSULATA IN SILUMINIU,EXCL USIV CONSOLA SI RACORDAREA asim. priza trifazica montaj PT 16A PRIZA TRIFAZICA MONTAJ PT 16A 4 ED08J1 82 BUCATA 24,00000 PRIZA MONTATA APARENT PE DIBLURI DE MATERIAL PLAST IC CONSTRUCTIE NORMALA SAU CONSTRUCTIE CAPSULATA asim. priza monofazata dubla montaj PT cu CP PRIZA MONOFAZATA DUBLA MONTAJ PT CU CP 5 ED01D1 82 BUCATA 9,00000 INTRERUPATOR MANUAL APARENT DIBLURI LEMN UNIPOLAR CONSTR.NORMALA DIN BACHELITA SAU CONSTR.ETANSE asim. intrerupator PT 16A INTRERUPATOR PT 16A 6 EE12A1 82 BUCATA 14,00000 CORP DE ILUMINAT PTR. LAMPI FLUORESCENTE TUBULARE NEETANS MONTAT PE DIBLURI DE LEMN asim. FIPAD 04 2X58 CORP IL.FL.FIPAD V 2X 58W 7 EF03A1 82 BUCATA 1,00000 TABLOU ELECTRIC PANOU,DULAP,CELULA SAU PUPITRU GAT A ECHIPAT,CU GREUTATEA <150KG asim. tablou general TG1 TABLOU GENERAL 8 EF03A1 82 BUCATA 1,00000 TABLOU ELECTRIC PANOU,DULAP,CELULA SAU PUPITRU GAT A ECHIPAT,CU GREUTATEA <150KG asim. tablou general TG2 TABLOU GENERAL 9 EF03A1 82 BUCATA 1,00000 TABLOU ELECTRIC PANOU,DULAP,CELULA SAU PUPITRU GAT A ECHIPAT,CU GREUTATEA <150KG asim. tablou secundar TS1 Sistem informatic proiectat de SofteH Plus srl. Tel: Data listarii: Pag.1

37 Pozitie Cod resursa U/M Cantitate Corectii Denumire resursa Observatii Liste anexa TABLOU SECUINDAR 10 EC04G1 82 M 505,00000 CABLU ENERGIE MONTAT LIBER PE POD DE CABLURI CONDU CTE < 16 MMP. asim. cablu CYY-F 5x10 CABLU ENERGIE CYY-F 5X EC04G1 82 M 610,00000 CABLU ENERGIE MONTAT LIBER PE POD DE CABLURI CONDU CTE < 16 MMP. asim. cablu CYY-F 5x4 CABLU ENERGIE CYY-F 5X 4 12 EC04H1 82 M 422,00000 CABLU ENERGIE MONTAT LIBER PE POD DE CABLURI CONDU CTE 25 SAU 35 MMP. asim. cablu CYY-F 3x25+16 CABLU ENERGIE CYY-F 3X EC04G1 82 M 325,00000 CABLU ENERGIE MONTAT LIBER PE POD DE CABLURI CONDU CTE < 16 MMP. asim. cablu CYY-F 5x6 CABLU ENERGIE CYY-F 5X 6 14 EC04G1 82 M 223,00000 CABLU ENERGIE MONTAT LIBER PE POD DE CABLURI CONDU CTE < 16 MMP. asim. cablu CYY-F 3x1,5 L: : CABLU ENERGIE CYY-F 0,6/ 1KV 3X 1,5 U S EC04G1 82 M 355,00000 CABLU ENERGIE MONTAT LIBER PE POD DE CABLURI CONDU CTE < 16 MMP. asim. cablu CYY-F 3x2,5 L: : CABLU ENERGIE CYY-F 0,6/ 1KV 3X 2,5 U S EC04G1 82 M 295,00000 CABLU ENERGIE MONTAT LIBER PE POD DE CABLURI CONDU CTE < 16 MMP. asim. cablu CYY-F 5x16 CABLU ENERGIE CYY 5X EA17B1 82 BUCATA 30,00000 DOZE DE RAMIFICATIE SI TRAGERE TIP PATRAT SIMB RIP PMARIMEA 29 PENTRU CIRCUITE ELECTRICE $ asim. doza de ramificatie PT 150x EA17B1 82 BUCATA 20,00000 DOZE DE RAMIFICATIE SI TRAGERE TIP PATRAT SIMB RIP PMARIMEA 29 PENTRU CIRCUITE ELECTRICE $ asim. doza de ramificatie PT 100x EA03A1 82 M 110,00000 TUB IZOLANT DE PROT.ETANS.IPE-PVC MONT.PE CONSOLE Sistem informatic FIXATE DIRECT proiectat IN PERETE,TUBUL de SofteH CU Plus D=16MM srl. Tel: Data listarii: Pag.2

38 Pozitie Cod resursa U/M Cantitate Corectii Denumire resursa Observatii Liste anexa 20 EA03A2 82 M 120,00000 TUB IZOLANT DE PROT.ETANS.IPE-PVC MONT.PE CONSOLE FIXATE DIRECT IN PERETE,TUBUL CU D=20MM 21 EA03A3 82 M 140,00000 TUB IZOLANT DE PROT.ETANS.IPE-PVC MONT.PE CONSOLE FIXATE DIRECT IN PERETE,TUBUL CU D=25,8MM 22 EH01A1 82 BUCATA 10,00000 INCERCAREA CABLURILOR DE ENERGIE ELECTRICA DE MAXI MUM 1 KV. $ 23 EH04B1 82 BUCATA 12,00000 INCERCAREA SI VERIFICAREA ELECTRICA A INTRERUP.,CO NTACT.AUT.TRIP A,DISP.ACT.REL. $ 24 EH05B1 82 BUCATA 5,00000 INCERCARE TABLOURI DIN CUTII CAPSULATE IN NUMAR DE MAX.10 $ 25 EB15B1 82 BUCATA 300,00000 NUMERE DE BRANSAMENT,ETICHETE PENTRU CIRCUITELE TE LEFONICE SAU CABLE ELECTRICE L: : ETICHETE TUBULARE PVC 26 RPEA15C1 82 M 40,00000 DEMONTARE TUB PROT IP-PVC INST APAR 9-18 MM* 27 RPEC22A1 82 BUCATA 216,00000 DEMONTARE LOC LAMPA, PRIZA EXEC APERENT MONOTUB* 28 RPED10D1 82 M 250,00000 DEMONTARE CABLU PINA LA 25 MMP INST CONSOLE* 29 RPEE17E1 82 BUCATA 10,00000 DEMONTARE PRIZA TRIPOL FISA 25 A CARCAS FONTA* 30 RPEE17L1 82 BUCATA 2,00000 DEMONTARE CONTACTOR TRIPOL AUT 25-63A* Sistem informatic proiectat de SofteH Plus srl. Tel: Data listarii: Pag.3

39 Pozitie Cod resursa U/M Cantitate Corectii Denumire resursa Observatii Liste anexa 31 RPEG21A1 82 BUCATA 6,00000 DEMONTARE TABLOU DISTRIB CAPSULAT* 32 EF09C1 82 BUCATA 260,00000 RACORD.COND.CU.AP.SAU MOT.LA BORNE.TAB.EL.PE MARM.,MET.,SAU CAPS.,COND.CU SECT.25 SAU 35MMP $ PAPUC STANTAT CU PT COND 33 EA02F3 M 250,00000 ASIM. CANAL CABLU 400x60mm DIN PVC INCLUSIV COTURI, CAPACE 34 CB47A1 82 MP 450,00000 MONTAREA SI DEMONTARE SCHELEI MET TUBULARE PT LUCR ARI PE SUPRAFETE VERTICALE H<30,0M 35 TRB05A25 82 TONE 1,61000 TRANSPORTUL MATERIALELOR PRIN PURTAT DIRECT.MATERI ALE INCOMODE SUB 25 KG DISTANTA 50M $ 36 EF03A1 82 BUCATA 1,00000 TABLOU ELECTRIC PANOU,DULAP,CELULA SAU PUPITRU GAT A ECHIPAT,CU GREUTATEA <150KG asim. tablou secundar TS2 TABLOU SECUINDAR 37 EC04H1 82 M 40,00000 CABLU ENERGIE MONTAT LIBER PE POD DE CABLURI CONDU CTE 25 SAU 35 MMP. asim. cablu CYY-F 3x25+16 CABLU ENERGIE CYY-F 3X EC06A1 82 M 60,00000 CABLU SFTP (ECRANAT) PENTRU RETEA DATE-VOCE, CAT 6E, 650 M HZ MONTAT IN PARDOSEALA TEHNICA asim. 39 EC04G1 82 M 75,00000 CABLU ENERGIE MONTAT LIBER PE POD DE CABLURI CONDU CTE < 16 MMP. asim. cablu CYY-F 3x4 L: : CABLU ENERGIE CYY-F 0,6/ 1KV 3X 4 U S EC04G1 82 M 210,00000 CABLU ENERGIE MONTAT LIBER PE POD DE CABLURI CONDU CTE < 16 MMP. asim.cablu CYY-F 3x2,5 Sistem informatic L: : proiectat -CABLU de SofteH ENERGIE Plus CYY-F srl. Tel: ,6/ 1KV 3X 2,5 U S.8778 Data listarii: Pag.4

40 Pozitie Cod resursa U/M Cantitate Corectii Denumire resursa Observatii Liste anexa 41 EA02F3 82 M 130,00000 PLINTA 65X150 CU DOUA COMPARTIMENTE DIN PVC, INCLUSIV COTURI,CAPACE,PERETI DESPARTITORI asim. 42 EA02F3 82 M 25,00000 PLINTA 50X80, INCLUSIV CAPAC asim. 43 ED08A1 82 BUCATA 25,00000 PRIZA MONTATA PE PLINTA CONSTR.NORMALA CU CONTACT PROTECTIE CU SOCLU CERAMIC asim. 44 ED08A1 82 BUCATA 5,00000 PRIZA PENTRU CALCULATOR CAT 6 E, IN PLINTA, INCLUSIV DECUPARE SI OPERATII CONEXE PENTRU REALIZARE LOC PRIZA 45 RPCT49C1 82 BUCATA 30,00000 FORAREA MECANICA A GAURILOR DE 5 CM IN ZIDARIE DE CARAM SIELEM DE BETON ARMAT CU GROSIMEA DE 30CM pt. D=40mm 46 EI02G1 82 BUCATA 30, ,00% 0,00% ETANSAREA SPATIULUI DINTRE CABLU SI TEAVA DE PROTE 0,00% CTIE LA TRECERI PRIN ZIDURI 47 IB01A01 82 MP 1,50000 MONTARE CORP DE INCALZIRE PE PERETE EXISTENT (INCL USIV DEMONTARE) 48 ATD29D 82 KG 55,00000 SUPORTI,STELAJE,CONSTRUCTII METALICE:CONFECT.SANTI ER PT.APARATE,ELEM.AUTOMAT,SUST.CABLU,COND. L: : CORNIER ARIPI EG.LAM CALD S X 50X 5 OL37-1N 49 CN13A1 82 M 20,00000 VOPSITORII OBISNUITE LA INSTALATII EXECUTATE CU VO PSEA DE ULEI PE CONDUCTE CU D EXT.<34MM INCLUSIV L: : VOPSEA NEAGRA V NTR EB15B1 82 BUCATA 100,00000 NUMERE DE BRANSAMENT,ETICHETE PENTRU CIRCUITELE TE LEFONICE SAU CABLE ELECTRICE L: : ETICHETE TUBULARE PVC 51 EA02D2 82 M 24,00000 TUB IZOLANT DE PROTECTIE,ETANS IPE-PVC MONTAT APAR Sistem informatic ENT PE DIBLURI proiectat DE LEMN,CU de SofteH D=40MM Plus srl. Tel: Data listarii: Pag.5

41 Pozitie Cod resursa U/M Cantitate Corectii Denumire resursa Observatii Liste anexa asim. Tub izolant de protectie PVC 40mm 52 EC04G1 82 M 140,00000 CABLU ENERGIE MONTAT LIBER PE POD DE CABLURI CONDU CTE < 16 MMP. asim. cablu CYY-F 3x1,5 L: : CABLU ENERGIE CYY-F 0,6/ 1KV 3X 1,5 U S EC04G1 82 M 140,00000 CABLU ENERGIE MONTAT LIBER PE POD DE CABLURI CONDU CTE < 16 MMP. asim. cablu CYY-F 3x2,5 L: : CABLU ENERGIE CYY -F 0,6/ 1KV 3X 2,5 U S EA10A2 82 M 50,00000 CANAL DIN PVC 15X10 mm asim. 55 EA10B1 82 M 50,00000 CANAL DIN PVC 30X16 mm asim. 56 EA10B2 82 M 30,00000 CANAL DIN PVC 40X26 mm asim. 57 EA17B1 82 BUCATA 6,00000 DOZE DE RAMIFICATIE SI TRAGERE TIP PATRAT SIMB RIP PMARIMEA 29 PENTRU CIRCUITE ELECTRICE $ asim. doza ramificatie PT 75x75mm 58 ED01D1 82 BUCATA 4,00000 INTRERUPATOR MANUAL APARENT DIBLURI LEMN UNIPOLAR CONSTR.NORMALA DIN BACHELITA SAU CONSTR.ETANSE asim. intrerupator PT 220V / 10A INTRERUPTOR PT 220V 10A 59 ED03F1 82 BUCATA 1,00000 COMUTATOR UNIPOLAR APARENT,DIBLURI LEMN,SERIE,CONS TR.NORM.DIN BACHELITA SAU CONSTR.ETANSA asim. comutator PT 220V / 10A COMUTATOR PT 10 A ;220 V 60 ED08E1 82 BUCATA 16,00000 PRIZA MONTATA APARENT PE DIBLURI DE LEMN CONSTRUCT IE NORMALA SAU CONSTRUCTIE CAPSULATA asim. priza PT cu CP dubla PRIZA PT CU CP DUBLA 61 EE12A1 82 BUCATA 4,00000 CORP DE ILUMINAT PTR. LAMPI FLUORESCENTE TUBULARE NEETANS MONTAT PE DIBLURI DE LEMN asim. FIRA 07 4X18 Sistem informatic proiectat de SofteH Plus srl. Tel: Data listarii: Pag.6

42 Pozitie Cod resursa U/M Cantitate Corectii Denumire resursa Observatii Liste anexa CORP IL.FL.FIRA V 4X 18W 62 EE12A1 82 BUCATA 7,00000 CORP DE ILUMINAT PTR. LAMPI FLUORESCENTE TUBULARE NEETANS MONTAT PE DIBLURI DE LEMN asim. FIRA 11 2X36 CORP IL.FL.FIRA V 2X 36W 63 EE14B1 82 BUCATA 16,00000 LAMPA MONT.IN INTER.CONSTR.SAU PE ELEM.EXTER. FLUO RESC.TUB.LA CORP IL.NEETANS SAU ETANS. asim. tub fluorescent 18w TUB FLUORESC. 18W 64 EE14B1 82 BUCATA 14,00000 LAMPA MONT.IN INTER.CONSTR.SAU PE ELEM.EXTER. FLUO RESC.TUB.LA CORP IL.NEETANS SAU ETANS. asim. tub fluorescent 36w TUB FLUORESC. 220V 36W 65 EF03A1 82 BUCATA 1,00000 TABLOU ELECTRIC PANOU,DULAP,CELULA SAU PUPITRU GAT A ECHIPAT,CU GREUTATEA <150KG asim. tablou secundar TS3 TABLOU SECUINDAR Sistem informatic proiectat de SofteH Plus srl. Tel: Data listarii: Pag.7

43 TABLOURI ELECTRICE - HALA BMT Tablou electric distributie (TG 1) Nr crt Denumire In IA Buc 1 Carcasa metalica 1400/800/200 mm 1 2 Intrerupator automat general diferential tetrapolar Id=0,3A Intrerupator automat diferential tetrapolar Id=0,1 A Intrerupator automat diferential tetrapolar Id=0,1 A Intrerupator automat diferential tetrapolar Id=0,1 A Intrerupator automat diferential tetrapolar Id=0,1 A Intrerupator automat diferential bipolar Id=0,o3 A Intrerupator automat diferential bipolar Id=0,o3 A Intrerupator automat diferential bipolar Id=0,o3 A Transformator 220/24 V 1.5 Kw 2 11 Transformator separator 400/400 V 3Kw 1 12 Contactori Ub=220V In=32A 2 Tablou electric distributie (TG 2) Nr crt Denumire In IA Buc 1 Carcasa metalica 1400/800/200 mm 1 2 Intrerupator automat general diferential tetrapolar Id=0,3A Intrerupator automat diferential tetrapolar Id=0,1 A Intrerupator automat diferential tetrapolar Id=0,1 A Intrerupator automat diferential tetrapolar Id=0,1 A Intrerupator automat diferential tetrapolar Id=0,1 A Intrerupator automat diferential bipolar Id=0,03A Intrerupator automat diferential bipolar Id=0,03A Intrerupator automat diferential bipolar Id=0,03A Transformator 220/24 V 1.5 Kw 3 11 Transformator separator 400/400 V 3Kw 1 12 Contactori Ub=220V In=32A 2 Tablou electric secundar (TS-1) Nr crt Denumire In IA Buc 1 Carcasa metalica 1000/800/200 mm 1 2 Intrerupator automat general diferential tetrapolar Id=0,3A Intrerupator automat diferential tetrapolar Id=0,1 A Intrerupator automat diferential tetrapolar Id=0,1 A Intrerupator automat diferential tetrapolar Id=0,1 A Intrerupator automat diferential tetrapolar Id=0,1 A Intrerupator automat diferential bipolar Id=0,03A Intrerupator automat diferential bipolar Id=0,03A Intrerupator automat diferential bipolar Id=0,03A 10 2

44 Tablou electric secundar (TS 2) Nr crt Denumire In IA Buc 1 Carcasa metalica 1000/800/200 mm 1 2 Intrerupator automat general diferential tetrapolar Id=0,3A Intrerupator automat diferential tetrapolar Id=0,1 A Intrerupator automat diferential tetrapolar Id=0,1 A Intrerupator automat diferential tetrapolar Id=0,1 A Intrerupator automat diferential bipolar Id=0,1 A Intrerupator automat diferential bipolar Id=0,o3 A Intrerupator automat diferential bipolar Id=0,o3 A Intrerupator automat diferential bipolar Id=0,o3 A 10 3 Tablou electric secundar (TS 3) Nr crt Denumire In IA Buc 1 Carcasa metalica 400/400/150 mm 1 2 Intrerupator automat general diferential tetrapolar Id=0,3A Intrerupator automat diferential bipolar Id=0,o3 A 25 3 Intrerupator automat bipolar Intrerupator automat diferential bipolar Id=0,o3 A 16 9 Intrerupator automat bipolar Intrerupator automat bipolar 10 3

45 ,10-0,90 SEF CATEDRA prof. dr. ing Ioan HIRHUI VERIFICAT DESENAT PROIECTAT 1:50 NUMELE SEMNATURA SCARA CATEDRA BMTO FACULTATEA DE CONSTRUCTII UNIVERSITATEA TEHNICA "GH. ASACHI" IASI HALA CMC HOL INTRARE CALE DE ACCES STANDURI HALA, COTA +4,00, MATERIALE LABORATOR BETON PRESA DE 300tf CAMERA PREGATIRE MATERIAL DIDACTIC ATELIER STRUNGARIE ATELIER DE REPARAT ECHIPAMENT LABORATOR PRESA DE 500tf DEPOZIT DE MATERIALE SI UTILAJE SALA DOCTORANZI LABORATOR BETON PRESE 100tf SI 10tf +0,87 ATELIER COFRAJE LABORATOR PERMEABILITATE LABORATOR CLIMATIZARE LABORATOR CU ECHIPAMENT PENTRU CALCUL SI INCERCARI (activitate didactica de laborator) GRUP SANITAR FEMEI ±0,00 +0,30 GRUP SANITAR BARBATI PLATFORMA PENTRU INCERCARI ±0,00 STAND PENTRU INCERCARI ELEMENTE LA SCARA NATURALA +0,87 CAMERA PREGATIRE PROBE STANDUL DE PRECOMPRIMARE ATELIER LABORANTI LABORATOR CERCETARE ,44 MAGAZIE DE MATERIALE GRUP SANITAR FEMEI ATELIER ARMATURI ATELIER MECANIC CAMERA FRIGORIFICA GRUP SANITAR BARBATI POST TRAFO BMT -0,90 PLATFORMA PENTRU EXECUTIA ELEMENTELOR POST TRAFO FACULTATE ECHIPAMENT PRECOMPRIMARE LABORATOR MATERIALE DE CONSTRUCTII LM2 MAGAZIE DE SCULE perete vitrat (pl. R18) LABORATOR MATERIALE DE CONSTRUCTII LM1 MODERNIZARE HALA BMT FACULTATEA DE CONSTRUCTII PLAN PARTER PLATFORMA COTA ±0,00m AUTODOTARE PT+DE R1

46 G F E D C B A F1 F1 F1 F3 F3 F3 F3 F3 F3 F1 F SALA CONFERINTE BIROU cadru de rigidizare sir 1(B-C) anexa P+2 (pl. R8, R11) U4 U4 BIROU U4 SEF CATEDRA SECRETARIAT CATEDRA U4 OFICIU ARHIVA GRUP SANITAR U4 U3 BIROU U4 cadru de rigidizare sir 1(F-G) anexa P+2 (pl. R8, R11) U4 BIROU SALA CURSURI MASTER SEF CATEDRA prof. dr. ing Ioan HIRHUI VERIFICAT DESENAT PROIECTAT 1:50 NUMELE SEMNATURA SCARA CATEDRA BMTO FACULTATEA DE CONSTRUCTII UNIVERSITATEA TEHNICA "GH. ASACHI" IASI ' HALA CMC CALE DE ACCES STANDURI HALA, COTA +4,00, MATERIALE peretele se dubleaza supralumina se inzideste SPATIU PENTRU EXPUNERE EPRUVETE LA COROZOUNE DE LUNGA DUATA U4 BIROU perete vitrat (pl. R17, R18) LABORATOR DE DURABILITATE F U4 BIROU 25 U4 cadru de rigidizare sir 9(A-B) anexa P+1 (pl. R9, R12) PRESA DE 500tf LABORATOR INCERCARI DE LUNGA DURATA SI ELEMENTE LA SCARA REDUSA BIROU U F portal de rigidizare sir 3(E-F) hala (pl. R10, R13) U4 BIROU portal de rigidizare sir 7(E-F) hala (pl. R10, R16) PLATFORMA PENTRU DEPOZITAREA ELEMENTELOR SPATIU PENTRU EXPUNERE, IN SCOP DIDACTIC A ELEMENTELOR DE CONSTRUCTII INCERCATE perete vitrat (pl. R15, R18) perete vitrat (pl. R16, R18) BIROU U4 +3, ±0,00 STAND PENTRU INCERCARI ELEMENTE LA SCARA NATURALA STANDUL DE PRECOMPRIMARE BIROU +0, F U bay-window (pl. R16) +0, U ,44 U , F U F perete vitrat (pl. R15, R18) F3 perete vitrat (pl. R13, R18) COTA +4, F F3 U U3 F3 structura de rezistenta din profile metalice (pl. R19) SALA DOCTORANZI COMPUTERE U portal de rigidizare sir 3(E-F) hala (pl. R10, R13) BIROU perete vitrat (pl. R18, R19) portal de rigidizare sir 7(E-F) hala (pl. R10, R16) F PLATFORMA PENTRU EXECUTIA ELEMENTELOR U4 BIROU U4 40 U U2 210 cadru de rigidizare sir 9(F-G) anexa P+1 (pl. R9, R12) perete vitrat (pl. R17, R18) 90 LABORATOR TEHNOLOGIE SALA CURSURI MASTER U4 SALA DE SEDINTE OFICIU F U perete rigips (pl. R19) peretele se dubleaza supralumina se inzideste hp=120 hp= F5 F11 F11 F11 F11 F5 F5 F5 F5 F4 MODERNIZARE HALA BMT FACULTATEA DE CONSTRUCTII PLAN ETAJ 1 PLATFORMA COTA +4,00m AUTODOTARE PT+DE R2

47 G F E D C B A ±0,00 ±0,00 peretele se impaneaza cu grinda longitudinala peretele se impaneaza cu grinda longitudinala +4,00 +4,00 +4,00 +4,90 +7,05 contravantuiri (pl. R15) HALA CMC +7,70 +7,00 +6,40 +8,55 +9,70 contravantuiri (pl. R15) +11, , ,30 +13,80 SECTIUNEA LONGITUDINALA 2-2 (SIR 7) G F E D C B A ±0,00 ±0,00 +2,40 contravantuiri (pl. R13) bay- window (pl. R16) +3,90 +5,40 +6,70 +7,50 HALA CMC contravantuiri (pl. R13) +8,10 +9,40 +11, , ,30 +13,80 SECTIUNEA LONGITUDINALA 1-1 (SIR 4) CATEDRA BMTO FACULTATEA DE CONSTRUCTII UNIVERSITATEA TEHNICA "GH. ASACHI" IASI NUMELE SEMNATURA SCARA PROIECTAT 1:50 DESENAT VERIFICAT SEF CATEDRA prof. dr. ing Ioan HIRHUI MODERNIZARE HALA BMT FACULTATEA DE CONSTRUCTII SECTIUNI LONGITUDINALE PRIN HALA AUTODOTARE PT+DE R3

48 +9,70 +8,75 panouri termoizolante +6,95 +6,05 +3,95 +3, ±0,00-0,90-1,70-2,70 +9,70 +8,75 panouri termoizolante +6,95 +6,05 cadru de rigidizare din beton armat (pl. R11) +3,95 +3, ±0,00-0,90-1,70-2, ,80 diafragma din beton armat sarpanta cu invelitoare din tabla zincata + 10,00 bay- window bay- window ,40-2, ,80 diafragma din beton armat sarpanta cu invelitoare din tabla zincata buiandrug din b.a. supralumina se inzideste perete din zidarie (se ingroasa) ,40-2, ,85 +3,05 bay- window contravantuiri (pl. R13) SEF CATEDRA prof. dr. ing Ioan HIRHUI VERIFICAT DESENAT PROIECTAT 1:50 NUMELE SEMNATURA SCARA SECTIUNI TRANSVERSALE CATEDRA BMTO FACULTATEA DE CONSTRUCTII UNIVERSITATEA TEHNICA "GH. ASACHI" IASI MODERNIZARE HALA BMT FACULTATEA DE CONSTRUCTII ' ±0,00 contravantuiri (pl. R14) supralumina se inzideste cadru de rigidizare din beton armat (pl. R12) +4,05 perete din zidarie (se ingroasa) +4,95 contravantuiri (pl. R15) buiandrug din b.a. supralumina se inzideste panouri termoizolante +7, , ,20 SECTIUNE TRANSVERSALA B - B (prin peretii de rigidizare si contravantuiri) ' ±0,00 +0,87 scara de acces la cota +4,00m +2,44 CENTRl TERMICA +4,05 +4,95 +7,75 sarpanta cu invelitoare din tabla zincata diafragma din beton armat + 12, ,20 SECTIUNE TRANSVERSALA A - A (prin bay-window si scara) AUTODOTARE PT+DE R4

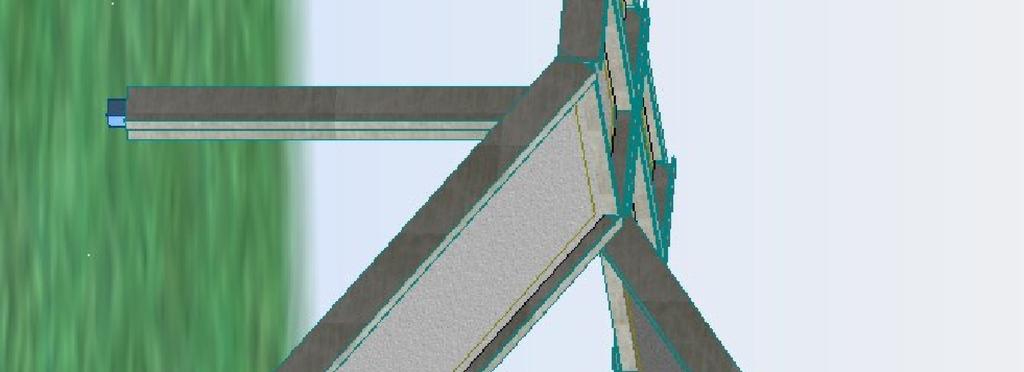

49 , ,00 3 DETALIUL 1 +2, x200 7x100 2x 2x 7x100 7x100 1 Ancore chimice M Plăcuță rigidizare 7x100 Plăcuță rigidizare 7x100 2x t=14 mm 2x Placă b.a. existent Profil longitudinal UNP 200 Profil transversal INP , Ancore chimice M x UNP 200 Profil transversal UNP 200 DETALIUL 2 DETALIUL 1 Stâlpi SECȚIUNEA Profil prindere LNP 100x14 Profil longitudinal UNP 200 Stâlp b.a. existent Stâlp b.a. Profil transversal UNP 120 Profil transversal existent Profil transversal LNP 45x30x4 ±0,00 UNP 120 Profil longitudinal UNP 200 7x365 +2,44 DETALIUL SECȚIUNEA Stâlpi UNP ,44 DETALIUL 4 Stâlpi 2 x UNP 200 Profil longitudinal UNP 120 Profil transversal Profil transversal Profile transversale INP ,87 Profil longitudinal UNP 200 7x190 7x200 DETALIUL 4 Profil transversal INP x UNP 200 Profil transversal Profil transversal UNP 120 Profil longitudinal 2 x UNP 200 INP Stâlpi 7x610 7x240 7x150 INP 200 DETALIUL 3 Stâlpi UNP 200 ±0,00 2 x UNP 200 DETALIUL 3 UNP 200 Profil longitudinal LNP 45x30x4 Profil transversal Profil longitudinal 7x678 LNP 45x30x4 Placă bază Stâlp 2 x UNP 200 NUMELE SEMNATURA :20 1:10 1:4 SCARA CATEDRA BMTO FACULTATEA DE CONSTRUCTII UNIVERSITATEA TEHNICA "GH. ASACHI" IASI 240x190x14 PROIECTAT DESENAT VERIFICAT SEF CATEDRA prof. dr. ing Ioan HIRHUI 1150 Profil transversal UNP 120 SECȚIUNEA Profil longitudinal UNP 200 ±0,00 50x5 Platbandă Profil transversal 1150 Profil transversal UNP ,00 UNP 120 Stâlpi 2 x UNP 200 RHS 80X40X4 Mână curentă DETALIU PARAPET Montant RHS 80X40X MODERNIZARE HALA BMT FACULTATEA DE CONSTRUCTII ARMARE SCARĂ PLATFORMA COTA ±4,00m R5 PT+DE AUTODOTARE 1040 t=14 mm Placă bază 400x350x
