1 4 SISTEME DE TUBURI PENTRU RE}ELE DE CANALIZARE REHAU PROIECTARE {I POZARE 51

2 CUPRINS PROIECTAREA {I POZAREA SISTEMELOR DE CONDUCTE DE CANALIZARE REHAU Pagina Indica]ii generale/domeniu de valabilitate Domenii de aplicare/trecere în revist` a tipurilor de sisteme de tuburi pentru conducte de canalizare REHAU Transport [i depozitare pe [antier Transport Depozitare Instruc]iuni de pozare Generalit`]i, no]iuni Îmbinare cu mufe, t`ierea la dimensiune a tuburilor Îmbinare prin sudur` Curbarea conductelor Trecerea de la AWADUKT PVC/PP la conducte din alte materiale Racord`ri laterale ulterioare Sprijinire [i ancorare Elemente [i materiale de construc]ie Realizarea [an]ului pentru conduct` Zona conductei [i consolidare (sprijinire provizorie) Umplere Instruc]iuni de pozare suplimentare Desecarea [an]ului Învelirea cu beton Distan]e minime (de protec]ie) fa]` de construc]ii [i alte conducte Tipuri de construc]ii speciale Realizarea ca sistem de tuburi duble Verifi care fi nal` [i/sau examinarea conductelor [i c`minelor dup` îngropare Verifi care vizual` Etan[eitate Zona conductei [i umplutura principal` Proceduri [i cerin]e pentru verificarea conductelor de scurgere f`r` presiune Verifi care cu ap` (Procedeul W ) Verifi carea îmbin`rilor individuale Califi care

3 Pagina Calcul static conform fi [ei de lucru ATV-DVWK-A 127, edi]ia a 3-a, august Baze tehnice Dimensionare hidraulic` conform fi [ei de lucru ATV-DVWK-A Diagram` de umplere complet` pentru tuburile AWADUKT din PVC Umplere complet` a tuburilor AWADUKT din PP Diagram` de umplere par]ial` pentru tuburile AWADUKT Rezisten]a chimic` a tuburilor AWADUKT din PVC-U, PP Norme valabile privind tuburile [i fi tingurile Alte norme aplicabile, prescrip]ii [i directive Date referitoare la dimensionarea hidraulic` a conductelor de scurgere cu oglind` liber` Date pentru calculul static referitor la conducte de canalizare calcul conform SR B 5012:

4 54

5 1 INDICA}II GENERALE/DOMENIU DE VALABILITATE Informa]iile de mai jos se refer` la proiectarea, depozitarea, transportul, pozarea [i utilizarea sistemelor de tuburi pentru conducte de canalizare REHAU din policlorur` de vinil neplastifi at` (PVC-U) [i polipropilen` (PP). Aceste sisteme de tuburi pentru conducte de canalizare sunt proiectate pentru canale [i conducte de evacuare îngropate în p`mânt folosite la drenarea terenurilor [i la construc]ii de canaliz`ri destinate transportului în siguran]` al apelor uzate [i pluviale, care func]ioneaz` în general sub form` de conducte de scurgere f`r` presiune. În cazul utiliz`rii sistemelor de evacuare a apelor uzate sub presiune, se vor respecta instruc]iunile din capitolul Canalizare sub presiune REHAU. Prelucrarea [i pozarea tuburilor [i a altor elemente de conduct` pot fi executate exclusiv de c`tre personal califi cat. 4 55

6 2 DOMENII DE APLICARE/TRECERE ÎN REVIST~ A TIPURILOR SISTEME DE TUBURI PENTRU RE}ELE DE CANALIZARE REHAU Denumire AWADUKT AWADUKT AWADUKT PVC SN4 PP SN4 PVC SN8 classic Clas` de solicitare Sarcini normale Sarcini normale Sarcini deosebite Rigiditate inelar` conform SR EN ISO 9969 [kn/m 2 ] Rigiditate inelar` conform DIN [kn/m 2 ] 31,5-63 Material PVC-U PP PVC-U Densitate medie [g/cm 3 ] 0,95 0,9 1,4 Culoare Maro-ro[cat Verde Maro-ro[cat Dimensiuni disponibile [DN/OD] Lungime constructiv` [m] 0,5/1/2/3/5/6 0,5/1/2/5 1/3/5 Date/propriet`]i Norme/ autoriza]ii Propriet`]i Recomand`ri de utilizare Posibile domenii de aplicare Tehnica de îmbinare Muf` de conectare Muf` de conectare Muf` de conectare eventual sudur` Program de fi tinguri da da da (SR EN 1401) Trecere la conducte din alte materiale Racordare la c`mine AWADUKT PVC SN4 direct direct AWADUKT PP SN4 direct direct AWADUKT PVC SN8 classic/long/blue direct direct AWADUKT PP SN10 RAUSISTO direct direct direct AWADUKT PP SN16 RAUSISTO direct direct direct Materiale ceramice adaptor adaptor adaptor Conducte din font` (SML) adaptor adaptor adaptor C`mine din beton pies` de racord KGF pies` de racord KGF pies` de racord KGF AWASCHACHT DN 315/DN 400 direct direct direct AWASCHACHT DN 600 direct direct direct AWASCHACHT PP DN 1000 direct direct direct Norme importante SR EN 1401 SR EN 1852 SR EN 1401 SR EN Modul E de scurt` durat` [N/mm 2 ] Coefi cient de dilata]ie longitudinal` [1/K] 8x x10-5 8x10-5 Conductibilitate termic` [W/Km] 0,11 0,2 0,15 Rezisten]` de suprafa]` în Ω > > > Raza de curbare minim` permis` 300xd 100xd 300xd Performan]` hidraulic` Rezisten]` chimic` ph 2-12 ph 2-12 ph 2-12 Rezilien]` O ++ + Instalare sub sarcini de circula]ie* pân` la SLW 30 pân` la SLW 30 pân` la SLW 60 În`l]imi de acoperire [m]* ,5-8 Nivelul maxim admisibil al apei freatice peste coama conductei, f`r` sarcini de circula]ie [m] Materiale de pozare admisibile conform SR EN 1610 conform SR EN 1610 conform SR EN 1610 Temperaturi Solicitare de durat` 60 (DN/OD ) (DN/OD ) maxime ale 40 (DN/OD ) 40 (DN/OD ) apelor uzate [ C] De scurt` durat` Interval de pante [ ] Viteza maxim` de curgere [m/s] Posibilitate de sp`lare sub presiune Construc]ii de drumuri O + ++ Construc]ii de c`i ferate Construc]ii de aeroporturi Construc]ii de tuneluri O O ++ Drenaje agricole Drenarea solului sub pl`ci de funda]ie Zone montane cu tas`ri O + O Terenuri ml`[tinoase O + O Sta]ii de alimentare cu combustibil** - + O Buc`t`rii de cantine** O + O Drenarea pantelor abrupte O O O Zone de protec]ia apelor categoria II [i III -- - O * în cazul unor condi]ii diferite este necesar` verifi carea prin calcul static individual ** se va folosi garnitur` de etan[are rezistent` la ulei, benzin` [i gr`sime ++ + O - -- foarte bun nepotrivit 56

7 AWADUKT AWADUKT AWADUKT AWADUKT AWADUKT PVC SN8 PVC SN8 PP SN10 PP SN10 PP SN16 long blue RAUSISTO blue RAUSISTO RAUSISTO Sarcini deosebite Sarcini deosebite Sarcini deosebite Sarcini deosebite Sarcini deosebite PVC-U PVC-U PP PP PP 1,4 1,4 0,9 0,9 0,9 Maro-ro[cat Albastru azur Maro-portocaliu Albastru azur Maro-portocaliu /12 1/3/5 1/3/6 (3/6 la 1/3/6 (6 m la 1/3/6 (3/6 la DN/OD 400) > DN/OD 400) DN/OD 400) Muf` de conectare Muf` de conectare Muf` de conectare Muf` de conectare Muf` de conectare eventual sudur` eventual sudur` eventual sudur` da da da da da (SR EN 1401) (SR EN 1401) direct direct direct direct direct direct direct direct direct direct direct direct direct direct direct direct direct direct direct direct direct direct direct adaptor adaptor adaptor adaptor adaptor adaptor adaptor adaptor adaptor adaptor pies` de racord KGF pies` de racord KGF pies` de racord KGF pies` de racord KGF pies` de racord KGF direct direct direct direct direct direct direct direct direct direct direct direct direct direct direct 4 SR EN 1401 SR EN 1401 SR EN 1852 SR EN 1852 SR EN x10-5 8x x x x10-5 0,15 0,15 0,2 0,2 0,2 > > > > > xd 300xd 200xd 200xd 200xd ph 2-12 ph 2-12 ph 1-13 ph 1-13 ph pân` la SLW 60 pân` la SLW 60 pân` la SLW 60 pân` la SLW 60 pân` la SLW 60 0,5-8 0,5-8 0,5-8 0,5-8 0, conform SR EN 1610 conform SR EN 1610 conform SR EN 1610 conform SR EN 1610 conform SR EN (DN/OD ) 60 (DN/OD ) (DN/OD ) 40 (DN/OD ) O O O O O O O O O O

8 3 TRANSPORT {I DEPOZITARE PE {ANTIER 3.1 Transport Tuburile pentru conducte de canalizare, fi tingurile [i garniturile de etan[are AWADUKT trebuie tratate cu grij` [i protejate. În cazul transportului nepotrivit sau a depozit`rii improprii pot ap`rea deform`ri sau deterior`ri ale tuburilor, fi tingurilor [i garniturilor de etan[are, care pot provoca greut`]i în timpul poz`rii [i, de asemenea, pot diminua siguran]a de func]ionare a conductei pozate. Pe parcursul transportului, tuburile livrate vrac trebuie s` fi e sprijinite pe toat` lungimea lor [i trebuie asigurate împotriva alunec`rii. Se va evita încovoierea [i lovirea acestora Tuburi pentru conducte de canalizare AWADUKT împaletate La înc`rcarea [i desc`rcarea tuburilor legate în m`nunchi se vor folosi utilaje de transport potrivite (de ex. stivuitor cu furc` lat`). plastice deform`ri ce pot îngreuna pozarea corespunz`toare în cazul pantelor sc`zute. Din aceast` cauz`, toate tuburile trebuie protejate de radia]ia solar` direct`, de ex. prin acoperirea cu prelate deschise la culoare. Se va evita stagnarea c`ldurii sub prelate. Se va asigura o aerisire bun`. Boxele cu cadru din lemn (ambalajul tuburilor) se vor stivui lemn pe lemn. Dup` desc`rcare, lungimile individuale vor fi depozitate pe o suprafa]` plan`, asigurându-se protec]ia lor împotriva deform`rii. Se va asigura, de asemenea, ca m`nunchiul de tuburi de la baza stivei s` nu fi e avariate de obiecte t`ioase sau ascu]ite. Mufele trebuie s` stea libere. Prin pozi]ionarea alternat` se poate asigura o sprijinire aproape complet` a straturilor de tuburi unul pe altul. În cazul stivuirii cu ajutorul distan]ierelor din lemn, acestea trebuie s` aib` o l`]ime de cel pu]in 100 mm. Distan]ierele [i lemnele de suport se vor pozi]iona conform ilustra]iei Tuburi de canalizare [i fi tinguri AWADUKT neambalate Tuburile [i fi tingurile neambalate se încarc` [i se descarc` manual. Bascularea din mijlocul de transport sau aruncarea nu sunt permise. Trebuie evitat` alunecarea pe p`mânt a tuburilor. Crest`turile [i zgârieturile rezultate din aceasta pot cauza în primul rând lipsa etan[eit`]ii la îmbin`rile prin muf`. Tuburile, fi tingurile [i celelalte elemente de îmbinare trebuie verifi cate la preluare pentru a constata c` sunt marcate corespunz`tor [i sunt conforme cerin]elor de proiectare. Produsele pentru construc]ii trebuie controlate cu grij` atât la livrare cât [i înainte de pozare pentru a asigura c` nu prezint` deterior`ri Asigurarea stivei de tuburi cca 0,5 m min. 10 cm 1-2 m cca 0,5 m 3.2 Depozitare Toate materialele vor fi depozitate în condi]ii adecvate pentru a evita murd`rirea sau deteriorarea lor. Aceast` cerin]` este valabil` în special în cazul materialelor de etan[are din elastomeri, care trebuie protejate împotriva coroziunii mecanice [i chimice (de ex. ulei). Tuburile vor fi asigurate pentru a evita avarierea prin rostogolire. Se vor evita în`l]imile excesive de stivuire, ca s` nu fi e suprasolicitate tuburile din partea inferioar` a gr`mezii. Gr`mezile de tuburi nu se vor pozi]iona în apropierea [an]urilor deschise! Pe vreme rece, toate tuburile vor fi depozitate pe postamente pentru a evita înghe]area lor pe sol. Tuburile vor fi depozitate pe o suprafa]` plan`. Se va evita încovoierea lor. Toate elementele de conduct` trebuie depozitate în a[a fel încât s` se evite murd`rirea acestora în zona mufei. Efectele termice unilaterale, ca de ex. radia]ia solar` pot cauza datorit` comportamentului termoplastic al tuburilor din mase Depozitare cu distan]iere din lemn sau cu mufele pozi]ionate decalat Tuburile neambalate pe pale]i, stivuite în straturi se vor asigura împotriva rostogolirii. În`l]imea unei astfel de stive de tuburi nu poate dep`[i 1 m la nici un DN! 58

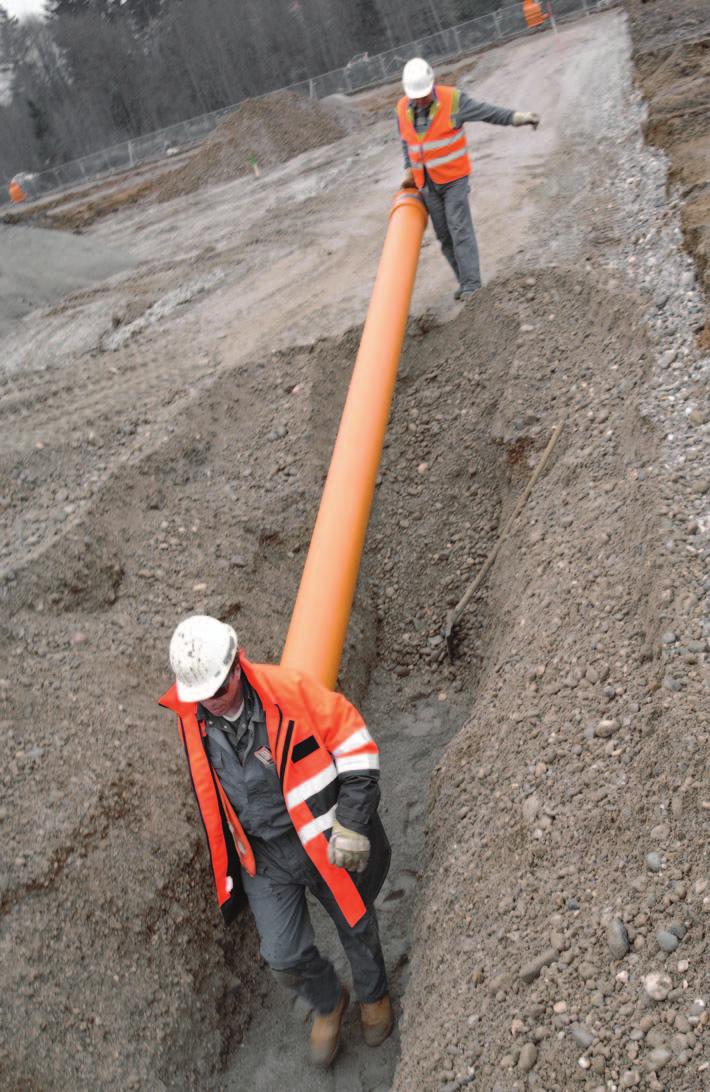

9 4 INSTRUC}IUNI DE POZARE 4.1 Generalit`]i, no]iuni Datorit` greut`]ii reduse, coborârea tuburilor în [an] se realizeaz` de obicei manual. Tuburile nu se vor arunca în [an]. În cazul utiliz`rii unor dispozitive de ridicare se va urm`ri ca tuburile s` nu fi e avariate. Pozarea tuburilor trebuie început în cel mai jos punct al conductei, în a[a fel încât mufele s` fi e spre cap`tul afl at la puctul cel mai de sus. În cazul întreruperii pe o perioad` mai îndelungat` a lucr`rilor, capetele tuburilor trebuie închise temporar. Capacele de protec]ie se vor îndep`rta numai imediat înainte de realizarea îmbin`rii. Tuburile trebuie protejate de infiltrarea oric`ror materiale de construc]ii etc. Toate obiectele str`ine trebuie îndep`rtate din tuburi a b c 11 OD Direc]ie [i nivel Tuburile se pozeaz` cât mai exact în limitele prev`zute în plan din punct de vedere al direc]iei [i nivelului. Orice corec]ie a nivelului se va realiza prin completarea sau reducerea stratului de pat. Tuburile trebuie s` se sprijine pe pat pe toat` lungimea acestora Prezentarea no]iunilor Defi ni]iile de mai jos sunt valabile, dac` sunt aplicabile, [i pentru [an]urile cu pere]i înclina]i [i pentru conductele de sub terasamente. 1 Suprafa]` 2 Talpa construc]iei de strad` sau de [ine, dac` exist` 3 Pere]ii [an]ului 4 Umplutur` principal` 5 Acoperire 6 Umplutur` lateral` 7 Strat superior al patului 8 Strat inferior al patului 9 Fundul [an]ului 10 În`l]ime de acoperire 11 Grosimea patului 12 Grosimea zonei conductei 13 Adâncimea [an]ului a Grosimea stratului inferior de pat intermediar b Grosimea stratului superior de pat c Grosimea acoperirii b = k x OD (vezi art. 4.10), unde: k - un factor f`r` dimensiuni, raportul dintre grosimea stratului superior de pat b [i OD OD Diametrul exterior al conductei în mm Coborârea conductei în [an] Din motive de siguran]` [i pentru evitarea pagubelor, pentru coborârea pieselor în [an] se folosesc aparate [i proceduri potrivite. Înainte de coborârea în [an], tuburile, elementele de conduct` [i materialele de etan[are se vor verifi ca pentru a depista eventualele deterior`ri. 4.2 Îmbinare cu mufe, t`ierea la dimensiune a tuburilor Generalit`]i Capacele de protec]ie de la capetele tuburilor se vor îndep`rta numai imediat înainte de îmbinare. P`r]ile suprafe]ei tubului care ajung în contact cu materialele de îmbinare trebuie s` fi e intacte [i curate. Dac` tuburile nu pot fi îmbinate manual, se vor utiliza aparate adecvate. În caz de nevoie, capetele tuburilor trebuie protejate. Tuburile vor fi îmbinate sub aplicarea constant` a for]elor axiale, f`r` a suprasolicita componentele. Se va verifi ca direc]ia exact` a conductei [i în caz de nevoie se va corecta dup` îmbinare. În cazul tuburilor îngropate în p`mânt, cap`tul te[it al tubului se va introduce pân` la baza mufei. Dac` se prevede o distan]` între cap`tul te[it al tubului [i mufa urm`torului tub, se vor respecta valorile-limit` prev`zute (vezi Pozare suprateran`, pct. 4.16) Degajare în zona de îmbinare La pozarea tuburilor se vor prevedea goluri pentru mufe în suprafa]a de sprijin pentru ca îmbinarea s` poat` fi realizat` conform dispozi]iilor [i pentru ca tubul s` fi e protejat înainte de rezemarea pe îmbinare. Golul nu trebuie s` fi e mai mare decât este necesar pentru realizarea corespunz`toare a îmbin`rii. 59

10 4.2.3 Realizarea îmbin`rii Îmbinarea tuburilor se va realiza cu grij`. Fitingurile nu pot fi scurtate Pentru etan[area îmbin`rii dintre tuburi se vor folosi numai garniturile de etan[are montate pe acestea de produc`tor. Înainte de fi ecare procedur` de îmbinare (tuburi [i fi tinguri), cap`tul te[it al piesei se va cur`]a de impurit`]i cu ajutorul unei cârpe. Pentru a verifi ca introducerea cap`tului te[it în muf` pân` la adâncimea maxim` prev`zut`, adâncimea mufei (adâncimea de îmbinare) se va marca pe cap`tul te[it al piesei. În cazul în care garnitura de etan[are este livrat` neambalat, aceasta se va scoate înainte de procedura de îmbinare. Dup` aceasta se va cur`]a mufa, canelura [i garnitura de eventualele murd`rii [i impurit`]i. Garnitura cur`]at` se introduce în mod corespunz`tor în canelura cur`]at`. În cazul în care garnitura este fi xat` în muf` de c`tre produc`tor, aceasta poate s` r`mân` în muf`, dar trebuie de asemenea cur`]at` de eventualele impurit`]i de pe buza de etan[are. Se va verifi ca integritatea garniturilor de etan[are. Garniturile deteriorate nu pot fi folosite. Cap`tul te[it al tubului se va unge cu lubrifi ant REHAU (partea oblic` [i te[it`). În cazul conductelor îngropate în p`mânt, cap`tul te[it se va introduce pân` la baza mufei (= pân` la oprire) în muf`. Atingerea adâncimii maxime de îmbinare se controleaz` cu ajutorul marcajului realizat anterior. Împingerea tubului în muf` se va realiza centrat în direc]ia axei tubului. Se poate realiza manual sau cu ajutorul pârghiilor. În cazul utiliz`rii pârghiilor, în fa]a tubului se va a[eza transversal o rigl` pentru a realiza o distribuire mai bun` a for]ei la împingere [i pentru a evita deteriorarea tuburilor T`ierea la dimensiune a tuburilor Pentru t`ierea tuburilor se va folosi un fer`str`u cu din]i fi ni sau un aparat de t`iat tuburi. Sunt potrivite [i aparatele de prelucrare a lemnului (fer`str`u circular manual etc.). Cu ajutorul unui fer`str`u direc]ionat se pot realiza t`ieturi în unghi drept. Cap`tul de tub scurtat trebuie te[it conform tabelului cu ajutorul unei pile sau a unei unelte de te[it [i debavurat cu ajutorul unui r`zuitor. DN/OD b cca. (mm) DN/OD b cca. (mm) Consum de lubrifi ant Valori aproximative în grame pentru 100 îmbin`ri cu muf`: DN/OD g (cca.) DN/OD g (cca.) Preg`tiri pentru îmbin`ri ulterioare Pe capetele de tub sau ramifi ca]iile la care se vor realiza racord`ri dup` îngroparea conductei se vor monta capace impermeabile pe termen lung [i, în caz de nevoie, elemente de fi xare corespunz`toare. 4.3 Îmbinare prin sudur` Exist` în esen]` 2 procedee pentru a realiza îmbinarea cu solidarizare mecanic` fa]` de for]ele longitudinale, permanent`, prin sudur` a tuburilor de canalizare AWADUKT PP: - Sudare cap la cap prin termofuziune, - Sudare prin electrofi tinguri. Îmbin`rile prin sudur` se vor realiza de personal califi cat pentru aceast` opera]ie. Se vor respecta directivele relevante, de ex. DVS 2207, a) Sudare cap la cap prin termofuziune: În cazul acestui procedeu capetele de tub se înc`lzesc cu un element de înc`lzire [i se sudeaz` cap la cap prin presare. b) Sudare prin electrofi tinguri: În cazul sud`rii prin electrofi tinguri, tuburile [i fi tingurile sunt înc`lzite [i sudate cu ajutorul fi relor de rezisten]` din mufa de sudur`. Pentru informa]ii suplimentare adresa]i-v` departamentului nostru tehnic. Tub Element de \nc`lzire Tub Sudare cap la cap prin termofuziune Sudare prin electrofi tinguri 60

11 4.4 Curbarea conductelor Schimb`rile de direc]ie se realizeaz` de obicei cu ajutorul fi tingurilor sau c`minelor potrivite. Totu[i, tuburile de canalizare AWADUKT pot fi curbate. În func]ie de raza de curbare r rezult` urm`toarele dimensiuni fi xe maxime h la o lungime a conductei L. Conductele nu pot fi curbate la mufe. Tub KGr Garnitur` dubl` de etan[are Muf` tub din font` AWADUKT PVC SN4, AWADUKT PVC SN8 h (mm) d r min L = L = L = (m) 2 m 5 m 10 m , AWADUKT PP SN10 h (mm) d r min L = L = L = (m) 2 m 5 m 10 m Cap`t te[it din font` În cazul în care conducta din font` se termin` cu un cap`t te[it, îmbinarea se va realiza cu o pies` de trecere de la cap`t te[it din font` la mas` plastic` AWADUKT KGUG. Etan[area se realizeaz` cu o garnitur` dubl` de etan[are din cauciuc. Nu se va utiliza lubrifi ant. Ca solu]ie alternativ` pot fi folosite garniturile de etan[are tip man[et` produse de fi rma Mücher Îmbinarea tuburilor PVC/PP AWADUKT cu conducte din ceramic` Trecerea de la AWADUKT PVC/PP la conducte din alte materiale Îmbinarea tuburilor PVC/PP AWADUKT cu conducte din font`, DN Muf` din font` În cazul în care conducta din font` se termin` cu o muf`, atunci cap`tul te[it al tubului sau fi tingului AWADUKT se va racorda la aceasta cu o garnitur` dubl` de etan[are din cauciuc. Nu se va utiliza lubrifi ant. Nu se vor folosi paste de etan[are Muf` ceramic` conform SR EN 295, muf` de conectare L, sistem de îmbinare F (DN ) În cazul în care conducta din ceramic` se termin` cu o muf`, ca pies` de trecere se utilizeaz` piesa de trecere de la muf` ceramic` la mase plastice AWADUKT KGUSM. Etan[area între piesa de trecere KGUSM se realizeaz` cu garnitur` rulat` sau cu garnitura L din mufa ceramic`. În cazul folosirii garniturii L trebuie utilizat lubrifi ant, în cazul garniturii rulate nu. 61

12 Cap`t te[it din ceramic` (DN ) conform SR EN 295, TKL 160 (sarcin` normal`) În cazul în care conducta din ceramic` se termin` cu cap`t te[it, se va folosi o pies` de trecere AWADUKT de la cap`t te[it din ceramic` la mase plastice, KGUS. Ca solu]ie alternativ` pot fi folosite garniturile de etan[are tip man[et` produse de fi rma Mücher. 4.6 Racord`ri laterale ulterioare la tuburi [i racordarea la c`mine de vizitare Pentru montarea ulterioar` a ramifi ca]iilor AWADUKT trebuie t`iat un segment de tub (de lungime egal` cu lungimea constructiv` a fi tingului plus aprox. dublul diametrului exterior al tubului). Capetele de tub trebuie debavurate [i te[ite, ramifi ca]ia se îmbin` prin împingere cu una din ele. Pe cel de-al doilea cap`t de tub [i pe piesa de ajustare se alunec` câte o muf` alunec`toare AWADUKT KGU [i se închide conducta. La m`rimile > DN/OD 250, în condi]ii de [antier, la alunecarea mufelor duble pot ap`rea for]e de frecare mai mari care îngreuneaz` montarea. În acest caz este necesar` utilizarea unor dispozitive auxiliare, de ex. pârghii [i cabluri. Se va acorda aten]ie ca mufele alunec`toare s` fi e alunecate uniform [i centrat. Nu este permis` montarea mufelor alunec`toare prin lovituri Racordare prin ramifi ca]ie Ramifi ca]ia trebuie s` fi e montat` în unghiul corespunz`tor pentru a putea primi conducta racordat` la aceasta. Dac` trebuie introdus` o ramifi ca]ie pe o conduct` existent`, poate fi necesar` întreruperea exploat`rii sau îndep`rtarea unuia sau mai multor tuburi, în func]ie de materialul, lungimea, tipurile de ramifi ca]ii [i patul acestora. Pentru a p`stra consisten]a conductei, se vor îndep`rta numai segmente de tub de lungimea necesar` pentru introducerea ramifi ca]iei. Realizarea ramifi ca]iei poate face necesar` montarea unui segment scurt de tub în plus fa]` de ramifi ca]ie. Indiferent c` se folosesc mufele de pe tuburi sau mufe alunec`toare, acestea trebuie s` se potriveasc` cu conducta, s` fi e montate în amplasarea [i în pozi]ia potrivit` [i s` asigure etan[area corespunz`toare se taie Racordare prin plac` de sprijin Pl`cile de sprijin sunt elemente de construc]ie cu leg`tur` etan[` între suprafa]a exterioar` a tubului [i suprafa]a interioar` a fl an[ei de sprijin. Deschiderea de pe peretele tubului se potrive[te pl`cii de sprijin care va fi utilizat` [i se realizeaz` prin g`urire sau g`urire inelar`, sau, dac` este posibil, cu un fer`str`u potrivit [i un [ablon. Se va acorda aten]ie s` nu ajung` materiale nedorite în conduct`. Placa de sprijin trebuie pozi]ionat` pe jum`tatea superioar` a circumferin]ei tubului, pe cât posibil în unghi de 45 fa]` de vertical`, pe axa longitudinal` a tubului. 62

13 4.6.3 AWADOCK T-Flex AWADOCK T-Flex serve[te pentru racordarea diferitelor tipuri de tuburi la conducte principale cu partea exterioar` neted`. - Se potrive[te pentru conducte principale de la DN/OD 200 pân` la DN/OD Racorduri DN/OD 110, 160, 200 Etan[area se realizeaz` pe peretele exterior al conductei principale, cu man[ete din o]el superior [i garnituri de etan[are EPDM. La realizarea g`urii pot fi folosite carote inelare standard. Sunt acceptabile toleran]e relativ mari la g`urire. AWADOCK T-Flex este de uz universal. Se potrive[te pentru toate tuburile cu pere]i netezi sau sub]iri (inclusiv PP, PVC, ciment fi bros, font`, GFK etc.) DN/OD Ø exterior (mm) Ø exterior (mm) Gaur` Tub` racordat Conduct` principal` (mm) Bride de montat prin lipire AWADUKT (KGAB) pentru tuburi PVC AWADUKT Materiale auxiliare a) Ma[in` de g`urit [i burghiu (diametru cca. 10 mm) b) Fer`str`u cu coard` c) Pil` pentru mase plastice sau ra[pel d) R`zuitor sau cu]it e) Solu]ie de cur`]are Tangit [i adeziv Tangit f) Pensul` plat`, l`]ime mm g) Hârtie creponat` h) Tu[ sau creion i) Prelat` pentru acoperirea [an]ului în caz de ploaie - Suprafe]ele de lipit se ung cu adezivul Tangit. Adezivul trebuie aplicat în grosime sufi cient`. - Brida se pozi]ioneaz` pe tub. - Resturile de adeziv se [terg cu hârtia creponat`. - Brida se apas` prin montarea unor coliere de leg`tur` pentru furtun sau prin înf`[urare cu sârm`. Brida trebuie pozi]ionat` pe tub în termen de 60 de secunde de la începerea aplic`rii adezivului Tangit pe aceasta. Din acest motiv se recomand` ca în cazul unor diametre nominale mari îmbinarea prin lipire s` fi e realizat` de dou` persoane. La racordarea ulterioar` a unor tuburi sau fi tinguri la brid`, respectiv la umplerea conductei se va controla c` brida, respectiv fi tingul sau tubul racordat la aceasta s` nu î[i schimbe pozi]ia. În cazul în care în termen de 24 de ore zona lipit` este supus` unei for]e, îmbinarea prin lipire se poate desface Lipirea la conducte deformate În cazul conductelor pozate neregulamentar pot ap`rea deform`ri care afecteaz` a[ezarea bridei pe tub. Din acest motiv, în imediata apropiere a locului unde se va realiza lipirea, conducta trebuie readus` la forma original` circular` prin m`suri adecvate, de ex. prin încastrarea tubului între doi dulapi lega]i cu sârm`. 5 6 Realizarea îmbin`rii prin lipire Brida trebuie s` fi e uscat`, în caz de nevoie se va acoperi. - Se marcheaz` segmentul de tub prin suprapunerea bridei pe tub [i trasarea deschiderii prin [tu]ul de racordare. Se va avea în vedere c` deschiderea marcat` trebuie m`rit` cu grosimea peretelui tubului de scurgere, pentru c` por]iunea tubului de scurgere care va intra în brid` trebuie s` intre [i în deschiderea de pe conducta principal` pentru a fi fi xat în pozi]ie. - Se g`ure[te tubul [i se taie un segment de tub cu un fer`str`u cu coard`. Se îndep`rteaz` bavura cu un r`zuitor sau cu un cu]it. - Suprafa]a exterioar` a tubului [i suprafa]a interioar` a bridei se cur`]` cu solu]ia de cur`]are Tangit

14 Cantitatea de solu]ie de cur`]at [i adeziv Tangit consumat`, valori aproximative în kg pentru 100 de îmbin`ri DN/OD Solu]ie de Adeziv cur`]are Tangit Tangit 125/110 1,3 4,0 160/125 1,5 4,4 200/125 1,5 4,8 200/160 1,8 4,8 250/160 1,8 6,0 250/200 3,2 6,0 315/160 1,8 7,2 315/250 2,2 7,2 400/160 1,8 6,0 400/200 2,2 7,2 500/160 1,8 6,0 500/200 2,2 7,2 Indica]ii de siguran]` Deoarece adezivul [i solu]ia de cur`]are con]in solven]i volatili [i din aceast` cauz` sunt infl amabile, fumatul [i folosirea fl `c`rii deschise trebuie evitate în timpul folosirii acestora. Amestecul de solvent [i aer este exploziv [i mai greu decât aerul. Se va avea grij` ca în [an] sau într-un spa]iu de lucru închis s` nu se desf`[oare concomitent activit`]i care pot provoca o explozie. Fumatul, sudarea, folosirea radiatoarelor de înc`lzire [i a vetrelor de foc deschise sunt interzise în timpul acestor lucr`ri! Solven]ii d`uneaz` s`n`t`]ii dac` sunt inhala]i în cantit`]i mari. Din acest motiv trebuie asigurat` aerisirea continu` a spa]iului de lucru Racordarea tuburilor AWADUKT la c`mine Racordarea tuburilor AWADUKT la c`mine se realizeaz` prin intermediul pieselor de racord la c`min AWADUKT KGF. Piesele de racord la c`min trebuie fi xate în beton în a[a fel încât baza tubului s` fi e la acela[i nivel cu talpa rigolei. Prin construc]ia dublu conic` a piesei de racord devine posibil` racordarea fl exibil` la c`mine. Pentru AWADUKT PVC [i AWADUKT PP poate fi folosit aceea[i pies` de racord la c`min. În orice caz, la racordarea la rigol`, respectiv la montarea ulterioar` a pieselor de racord la c`min se va avea în vedere faptul c` diferite tipuri de tuburi au diametre interioare diferite. Din acest motiv în`l]imea rigolei trebuie potrivit` tipului de tub folosit. L 3 di Dmax Rigol` KGF DN/OD Posibilitate de curbare Tub AWADUK 4.7 Sprijinire [i ancorare Dac` exist` pericolul inund`rii sau plutirii conductei, aceasta trebuie asigurat` prin aplicarea unor greut`]i potrivite sau prin ancorare. OBSERVA}IE: Aceste for]e pot avea un ordin de m`rime considerabil. În cazul conductelor de scurgere cu oglind` liber` poate fi necesar` asigurarea doar temporar` a fi tingurilor în timpul testului de etan[eitate. For]ele suplimentare care apar în cazul conductelor suspendate [i în segmentele abrupte trebuie avute în vedere la proiectare, de ex. prin construirea unui suport din beton, prin învelirea în beton sau prin contrafi [e de blocare, care în acela[i timp protejeaz` împotriva erod`rii sau ac]iunii de drenaj a patului. În caz de nevoie se vor efectua analize ale solului. 4.8 Elemente [i materiale de construc]ie Norme/agremente Elementele [i materialele de construc]ie trebuie s` corespund` normelor sau agrementelor na]ionale/europene. Dac` nu exist` norme [i agremente relevante, elementele [i materialele de construc]ie trebuie s` corespund` cerin]elor proiectantului Materiale de construc]ii pentru zona conductei Generalit`]i Dimensiunile pieselor de racord la c`min pentru AWADUKT PVC/PP Lungime d Ø exterior Ø interior constructiv` (mm) mm mm mm DN/OD L D max di ,8 114, ,5 129, ,2 164, ,0 204, ,8 253, ,2 318, ,0 405, ,0 505, ,8 121, ,5 136, ,0 171, ,5 211, ,9 259, ,4 324, ,0 412, ,0 512,0 64 Materialele de construc]ie pentru zona conductei trebuie s` corespund` aliniatelor corespunz`toare din art pentru a asigura stabilitatea pe termen lung [i transmiterea sarcinilor de la conduct` în sol. Aceste materiale de construc]ii nu pot afecta tubul, materialul tubului sau apa freatic`. Nu pot fi folosite materiale înghe]ate. Materialele de construc]ie pentru zona conductei trebuie s` corespund` cerin]elor proiectului. Aceste materiale pot fi fi e sol extras, al c`rei utilitate a fost testat, sau materiale livrate la fa]a locului.materi-

15 alele de construc]ie folosite pentru pat nu trebuie s` con]in` granule mai mari decât: - 22 mm la DN/OD mm la DN/OD > 200 pân` la DN/OD Sol extras Cerin]ele privind refolosirea solului extras sunt: - Coresponden]a cu cerin]ele proiectului - Compactabil dac` este necesar - S` nu con]in` materiale care s` deterioreze tuburile (de ex. particule supradimensionale - în func]ie de materialul tubului, grosimea peretelui, diametrul, r`d`cini ale copacilor, gunoaie, materiale organice, bulg`ri de argil` > 75 mm, z`pad` [i ghea]`) Materiale de construc]ii livrate la fa]a locului Materialele enumerate mai jos sunt adecvate. Acestea pot fi [i materiale reciclate. Materialele de construc]ii granulate, afânate, sunt: - Pietri[ monogranular - Material cu granula]ie gradat` - Nisip - Amestecuri de granule (All-In) - Materiale de construc]ii f`râmi]ate Materiale de construc]ii legate hidraulic Materialele de construc]ii legate hidraulic sunt: - P`mânt stabilizat - Beton u[or - Beton slab - Beton nearmat - Beton armat Acestea trebuie s` corespund` cerin]elor proiectului Alte materiale de construc]ii Pot fi folosite alte materiale decât cele enumerate în art mai pot fi folosite pentru zona conductei dac` adecvarea acestora este verifi cat` în mod corespunz`tor. Materialele naturale sau sintetice care pot deteriora conductele sau c`minele nu pot fi folosite. Trebuie verifi cate efectele asupra mediului Materiale de construc]ii pentru umplutura principal` Materialele de construc]ii pentru umplutura principal` trebuie s` corespund` cerin]elor proiectului. Toate materialele de construc]ii enumerate în art pot fi folosite pentru umplutura principal`. P`mântul extras, împreun` cu pietrele con]inute de acesta cu granula]ie de pân` la 300 mm sau grosimea acoperirii sau jum`tatea grosimii stratului de compactat - se ia întotdeauna valoarea cea mai mic` dintre acestea - poate fi folosit pentru umplutura principal`. Aceast` valoare poate fi redus` în continuare în func]ie de condi]iile de sol, apa freatic` [i materialul conductei. Pot fi prev`zute condi]ii speciale în cazul terenurilor stâncoase. 4.9 Realizarea [an]ului pentru conduct` {an]uri {an]urile trebuie dimensionate [i realizate în a[a fel încât s` se asigure instalarea corespunz`toare, în siguran]` a conductelor. Dac` în cursul lucr`rilor de construc]ii este necesar accesul la peretele exterior al construc]iilor instalate subteran, de ex. c`mine, trebuie realizat un spa]iu de lucru cu l`]imea de cel pu]in 0,50 m. Dac` se pozeaz` dou` sau mai multe conducte în acela[i [an] sau acela[i rambleu, trebuie respectat spa]iul de lucru orizontal minim pentru zona dintre conducte. Dac` nu se specifi c` altfel, aceste distan]e minime sunt de 0,35 m în cazul conductelor de pân` la DN/ OD 710 inclusiv, respectiv 0,50 m la conductele mai mari de DN/OD 710. În caz de nevoie, pentru protejarea împotriva pagubelor a altor conducte de aprovizionare, conducte de scurgere [i de canalizare, se vor lua m`suri de siguran]` corespunz`oare suprafe]ei sau lucr`rilor de construc]ii L`]imea [an]ului L`]imea maxim` a [an]ului L`]imea [an]ului nu poate dep`[i l`]imea maxim` stabilit` prin calculul static. Dac` acest lucru nu este posibil, starea de fapt trebuie prezentat` proiectantului L`]imea minim` a [an]ului L`]imea minim` a [an]ului se va extrage din tabelele de mai jos, în func]ie de adâncimea [an]ului, respectiv DN/OD. Se va lua valoarea mai mare dintre cele dou`. L`]imea minim` a [an]ului în func]ie de diametrul nominal DN/OD DN/OD L`]imea minim` a [an]ului (OD + x) m [an] zidit [an] nezidit ß > 60 ß OD + 0,40 OD pân` la 315 OD + 0,50 OD + 0,50 OD + 0, pân` la 710 OD + 0,70 OD + 0,70 OD + 0, OD + 0,85 OD + 0,85 OD + 0,40 În datele de mai sus OD + x, unde x/2 reprezint` l`]imea minim` a zonei de lucru între tub [i peretele, respectiv zidul [an]ului (sprijinirea provizorie). Unde: OD este diametrul exterior în m ß este unghiul taluzului la [an]ul nezidit, m`surat fa]` de orizontal` (vezi fi gura). 4 65

16 L`]imea minim` a [an]ului în func]ie de adâncimea [an]ului Adâncimea [an]ului m L`]imea minim` a [an]ului m < 1,00 nu se specifi c` l`]imea minim` 1,00 pân` la 1,75 0,80 > 1,75 pân` la 4,00 0,90 > 4,00 1, Excep]ii de la l`]imea minim` a [an]ului L`]imea minim` a [an]ului poate fi schimbat` în urm`toarele circumstan]e: - Dac` personalul nu coboar` niciodat` în [an], de ex. la tehnici de pozare automatizate - Dac` personalul nu intr` niciodat` în spa]iul dintre conduct` [i peretele [an]ului; - În locuri înguste [i în situa]ii când este inevitabil. În fi ecare caz particular sunt necesare m`suri speciale în proiectare [i la executarea construc]iei L`]imea de calcul a [an]ului L`]imea de calcul efi cient din punct de vedere static a [an]ului este distan]a dintre pere]ii gropii de lucru la nivelul coamei conductei. În cazul gropilor [i [an]urilor de lucru c`ptu[ite, l`]imea de calcul este egal` cu l`]imea de gabarit a [an]ului plus grosimea arm`rii. Valorile minime ale l`]imii de gabarit a [an]ului sunt stabilite în normele relevante (DIN 4124). În general este valabil calculul: diametrul exterior al conductei (d) + 70 cm Stabilitatea [an]ului Stabilitatea [an]ului trebui asigurat` fi e printr-o zidire (sprijinire provizorie) corespunz`toare, fi e prin taluzare sau alte m`suri adecvate. Zidirea (sprijinirea provizorie) [an]ului se va îndep`rta, în concordan]` cu calculul static, în a[a fel încât conducta s` nu fi e nici avariat`, nici deplasat` din pozi]ie Fundul [an]ului Panta fundului [an]ului [i materialul acestuia trebuie s` corespund` specifi ca]iilor din cerin]ele de proiectare. Fundul [an]ului nu trebuie deranjat. Dac` a fost deranjat, trebuie luate m`suri corespunz`toare pentru refacerea capacit`]ii portante ini]iale. În cazul în care conductele sunt pozate direct pe fundul [an]ului, atunci acesta trebuie preg`tit conform c`derii [i formei necesare, pentru a permite sprijinirea corect` a conductei. Adânciturile pentru mufe trebuie realizate în stratul inferior de pat sau în fundul [an]ului în mod corespunz`tor. În caz de înghe] poate fi necesar` protejarea fundului [an]ului pentru ca s` nu r`mân` straturi înghe]ate nici sub conduct`, nici în jurul acesteia. Dac` fundul [an]ului este instabil sau solul are o capacitate portant` redus`, trebuie luate m`suri adecvate (vezi 4.11). * unghi de rezemare 4.10 Zona conductei [i consolidare (sprijinire provizorie) Generalit`]i Materialele de construc]ii, patul, consolidarea (sprijinirea provizorie) [i grosimile straturilor în zona conductei trebuie s` corespund` cerin]elor de proiectare. Materialele de construc]ii trebuie selectate conform art Materialele de construc]ii pentru zona conductei, precum [i m`rimea granula]iei acestora [i orice fel de consolidare (sprijinire provizorie) se vor alege luând în considerare: - diametrul conductei - materialul conductei [i grosimea peretelui conductei - caracteristicile solului. L`]imea patului trebuie s` coincid` cu l`]imea [an]ului, dac` nu se stabile[te altfel. La conductele de sub terasamente, l`]imea patului trebuie s` fi e egal` cu de patru ori diametrul exterior, dac` nu se stabile[te altfel. Valorile minime pentru c al acoperirii sunt de 150 mm deasupra fusului conductei [i 100 mm deasupra îmbin`rii prin muf`. Funda]ia moale existent` sub fundul [an]ului trebuie îndep`rtat` [i înlocuit` printr-un material adecvat pentru construirea patului. Dac` se întâlnesc cantit`]i mai mari poate fi necesar un nou calcul static Execu]ia [i formarea patului 66 Pat tip 1 conform SR EN 1610 Tipul 1 poate fi utilizat pentru orice zon` de conduct` care permite sprijinirea conductelor pe toat` lungimea acestora [i care se reali-

17 zeaz` cu respectarea grosimilor de strat a [i b prev`zute. Dac` nu se precizeaz` altfel, grosimea stratului de pat a, m`surat` sub fusul conductei, nu poate dep`[i urm`toarele valori: mm la condi]ii de sol normale; mm în sol stâncos sau p`mânt consolidat. Grosimea b a stratului de pat superior trebuie s` corespund` calculului static. Pat tip 3 conform DIN EN 1610 Patul tip 3 poate fi folosit la soluri omogene, cu granula]ie relativ fi n`, care permite sprijinirea conductelor pe toat` lungimea acestora. Conductele pot fi pozate direct pe fundul [an]ului preg`tit în prealabil. Grosimea b a stratului superior de pat trebuie s` corespund` calculului static. * unghi de rezemare Unghi de rezemare Determinarea valorii b (mm) conform tabelului Valori minime b min (mm) * unghi de rezemare Unghi de rezemare DN/OD Pat tip 2 conform SR EN 1610 Patul tip 2 poate fi folosit la soluri omogene, relativ afânate, cu granula]ie fi n`, care permite sprijinirea conductelor pe toat` lungimea acestora. Conductele pot fi pozate direct pe fundul [an]ului format [i preg`tit în prealabil. Grosimea b a stratului superior de pat trebuie s` corespund` calculului static Execu]ii specifi ce ale patului sau a construc]iilor portante În cazul în care fundul [an]ului are o capacitate portant` redus` pentru patul conductei, este necesar` o execu]ie specifi c`. Acesta este necesar de obicei în cazul solurilor instabile cum ar fi turb` sau nisip curg`tor. Exemple pentru execu]ia specifi c` sunt înlocuirea solului cu alte materiale de construc]ii, de ex. nisip, pietri[ sau materiale de construc]ii legate hidraulic, sprijinirea conductei prin piloane, de ex. folosind traverse sau popi în impost`, grinzi longitudinale sau pl`ci din beton armat care se întind peste piloane. Trecerile între funda]ii de diferite tipuri cu caracteristici de stabilitate diferite trebuie avute în vedere la proiectare [i construc]ie. Orice execu]ie specifi c` a patului sau a construc]iei portante se va utiliza numai dac` s-a verifi cat adecvarea acestora. OBSERVA}IE: Conductele îngropate în p`mânt pozate pe piloane pot fi expuse unor sarcini extreme Umplere Instalarea umpluturii laterale [i a umplerii principale poate avea loc numai atunci când îmbin`rile tubului [i patul sunt preg`tite pentru preluarea sarcinii. Execu]ia zonei conductei [i umplerea principal`, precum [i îndep`rtarea consolid`rii (sprijinirii provizorii) se vor realiza în a[a fel încât capacitatea portant` a conductei s` corespund` cerin]elor de proiectare Compactare Gradul de compactare trebuie s` corespund` cu datele calculului static pentru conduct`. Gradul de compactare necesar poate fi verifi cat cu ajutorul unei reglement`ri specifi ce instrumentului (aparate de compactare) sau, dac` este necesar, manual. Compactarea mecanic` a umpluturii principale deasupra conductei poate fi aplicat` doar dup` ce s-a realizat o grosime minim` de 300 mm deasupra coamei conductei. Grosimea total` necesar` a stratului direct deasupra conductei (înainte de a putea începe compactarea mecanic`) depinde de tipul aparatului de compactare. Alegerea aparatului de compactare, num`rul fazelor de compactare [i grosimea stratului compactat se vor stabili în func]ie de materialul compactat [i de conducta instalat`. Compactarea umpluturii principale sau a umpluturii laterale prin [lemuire este permis` numai în situa]ii de excep]ie [i numai la soluri adecvate, necoezive. 4 67

18 Compactarea solului, în`l]imi de umplutur` [i num`r de treceri Clasa de compactabilitate Greutate în V1 V2 V3 serviciu În`l]ime de Nr. În`l]ime de Nr. În`l]ime de Nr. Tip aparat kg Adecvare umplere cm treceri Adecvare umplere cm treceri Adecvare umplere cm treceri 1. Aparate de compactare u[oare (mai ales pentru zona de conduct`) Mai cu vibra]ie u[or mediu Mai cu explozie u[or -100 O Plac` vibratoare u[or O mediu O Val] vibrator u[or O Aparate de compactare medii [i grele (deasupra zonei de conduct`) Mai cu vibra]ie mediu greu Mai cu explozie mediu O greu 500 O Plac` vibratoare mediu O greu O Val] vibrator greu recomandat V1 = Soluri necoezive sau slab coezive (de ex. nisip [i pietri[) O în general necorespunz`tor V2 = Soluri coezive, cu granula]ie mixt` (pietri[ [i nisip cu con]inut mai mare de argil` sau moloz) - necorespunz`tor V3 = Soluri coezive cu granula]ie fi n` (argil` [i n`mol) Realizarea zonei de conduct` Zona de conduct` trebuie realizat` în a[a fel încât s` fi e împiedicat` p`trunderea solului masiv sau deplasarea materialului zonei de conduct` în solul masiv. În anumite condi]ii poate fi necesar` utilizarea geotextilelor sau a pietri[ului filtrant pentru asigurarea zonei conductei, mai ales în zone cu ap` freatic`. Dac` apa freatic` în curgere poate transporta componentele fi ne ale solului, sau dac` nivelul pânzei freatice scade, se vor lua m`suri adecvate. Patul, umplutura lateral` [i acoperirea se vor realiza conform cerin]elor proiectului. Zona de conduct` trebuie s` fi e protejat` de orice modifi care negativ` previzibil` a capacit`]ii portante, a stabilit`]ii sau a pozi]iei, care ar putea fi provocat` de: - Îndep`rtarea consolid`rii (sprijinirii provizorii) - Efectele apei freatice - Alte lucr`ri de s`p`turi din apropiere. Dac` anumite p`r]i ale unei conducte trebuie ancorate sau înt`rite, acest lucru trebuie realizat înainte de îngroparea zonei de conduct`. În cursul îngrop`rii zonei de conduct` trebuie acordat` aten]ie special` urm`toarelor: - Direc]ia [i nivelul conductei nu pot fi modifi cate - Stratul superior al patului trebuie construit cu grij` pentru a asigura c` spa]iul de sub curbura conductei este umplut pe ambele p`r]i cu material compactat Realizarea umpluturii principale Umplutura principal` se va realiza conform cerin]elor proiectului, pentru a evita tasarea solului la suprafa]`. Se va acorda aten]ie special` la îndep`rtarea consolid`rii (sprijinirii provizorii) Îndep`rtarea consolid`rii (sprijinirii provizorii) Îndep`rtarea consolid`rii (sprijinirii provizorii) se va efectua progresiv, în cursul realiz`rii zonei de conduct`. OBSERVA}IE: Îndep`rtarea consolid`rii (sprijinirii provizorii) din zona de conduct` sau a zonelor de sub aceasta dup` introducerea umpluturii principale poate avea urm`ri serioase asupra capacit`]ii portante, direc]iei [i nivelului conductei. Unde nu este posibil` îndep`rtarea consolid`rii (sprijinirii provizorii) înainte de fi nalizarea umplerii, de ex. pere]i de palplan[e, sisteme de consolidare, sunt necesare m`suri speciale, cum ar fi: - Calcul static special, r`mânerea în sol a unor elemente ale consolid`rii (sprijinirii provizorii) - Alegerea special` a materialelor de construc]ii pentru zona conductei Refacerea suprafe]ei Dup` fi nalizarea umplerii trebuie ref`cute suprafe]ele conform cerin]elor Instruc]iuni de pozare suplimentare Zone în pant` La pozarea tuburilor [i fi tingurilor AWADUKT în pant`, datorit` vitezei relativ mari de curgere [i greut`]ii apare o for]` de împingere pe versant împotriva c`reia conducta trebuie asigurat`. Prin sprijinirea conductei cu contrafi [e din beton în spatele mufelor, aceste for]e de împingere sunt preluate. Num`rul contrafi [elor din beton [i realizarea acestora depinde de înclina]ia conductei. La pante abrupte se va monta o contrafi [` din beton în spatele fi ec`rei mufe (la fi ecare 5 m). Pentru realizarea îmbin`rii cu solidarizare mecanic` fa]` de for]ele longitudinale la îmbin`ri cu mufe pot fi aplicate [i sisteme Safety Lock.

19 Eventualele ape de coast` trebuie îndep`rtate prin drenaje (cu sistemul de tuburi RAUDRIL sau RAUPLEN PE). Pentru drenarea zonelor în pant` solu]ia optim` este combinarea tuburilor AWADUKT cu c`minele AWASCHACHT disipatoare de energie Pozare în ap` freatic` Conductele pozate în ap` freatic`, dac` nu exist` o supragreutate sufi cient` împotriva for]ei ascensionale, trebuie asigurate prin ancorare sau greutate suplimentar` (de ex. beton). Din cauza apari]iei unei presiuni de turtire mai mare în cazul prezen]ei apei freatice, în acest caz se recomand` efectuarea unui calcul static Re]inerea apei În timpul lucr`rilor de pozare, trebuie împiedicat` p`trunderea apei - de ex. ap` pluvial`, ap` de infiltra]ie, ap` de înmuiere sau ap` scurs` din conducte - în [an]uri. Modul în care se realizeaz` re]inerea apei nu trebuie s` afecteze zona conductei [i conducta. Se vor lua m`suri pentru a se împiedica sp`larea materialelor fi ne în cursul re]inerii apei. Infl uen]a m`surilor de desecare asupra mi[c`rii apei freatice [i asupra stabilit`]ii împrejurimilor trebuie luat` în calcul. Dup` încetarea m`surilor de re]inere a apei toate drenajele de [antier vor fi închise în mod corespunz`tor. 1 Drenarea pantelor abrupte - conven]ional 2 respectiv prin c`mine disipatoare de energie Alt material de umplutur` P`mânt vegetal Sprijin din beton 2 Pat din pietri[ (bine compactat) 4.14 Învelirea cu beton Capacitatea portant` a conductei poate fi m`rit` prin învelirea în beton. La dimensionarea acesteia are importan]` dac` betonul este turnat direct în solul masiv sau de ex. între pere]i de palplan[e. Prin scoaterea pere]ilor de palplan[e este afectat efectul de desc`rcare a presiunii verticale a p`mântului. La învelirea în beton se va avea în vedere c` învelirea trebuie s` fi e autoportant`, f`r` concursul tubului [i din acest moment poate fi vorba numai de o învelire complet`. Grosimea minim` a peretelui înveli[ului din beton se va stabili conform cerin]elor statice. Înainte de turnarea betonului, rostul de la mufe trebuie izolat cu o band` izolatoare compatibil` cu PVC/PP, pentru a preveni p`trunderea mortarului de ciment. Se va folosi beton cel pu]in de calitatea C 8/10. În caz de nevoie, conducta se va asigura împotriva ridic`rii la suprafa]a betonului proasp`t turnat. Pentru a prelua mai bine temperatura de priz` a betonului, conducta se va umple cu ap`. Rosturile de lucru pot fi înt`rite cu vergele de arm`tur` scurte. Poate fi practic ca înveli[ul din beton s` fi e sec]ionat la distan]e corespunz`toare prin rosturi transversale. În caz contrar poate fi prev`zut` armarea betonului. În acest caz îns` se va folosi beton cel pu]in de calitatea C12/15, respectiv C16/20. Înainte de turnarea betonului se va efectua o prob` de presiune conform SR EN 1610! Desecarea [an]ului Pentru o pozare irepro[abil` a tuburilor [i etan[area corespunz`toare în zona conductei, suprafa]a de sprijin trebuie s` fi e uscat`. Aceasta se ob]ine prin includerea de anrocamente sau a conductelor de drenaj sau prin re]inerea apei. Dac` nu este necesar sau prev`zut drenajul pe termen lung, atunci conducta de drenaj se va închide în mod corespunz`tor odat` cu progresul lucr`rilor de construc]ii. Ac]iunea de drenaj pe termen lung a anrocamentului se poate împiedica prin introducerea unui strat de etan[are din material coeziv în [an]ul conductei Distan]e minime (de protec]ie) fa]` de construc]ii [i alte conducte Distan]ele minime se vor stabili luând în considerare urm`toarele obiective: - S` nu existe transmisii de for]` inadmisibile - S` nu existe infl uen]e de temperatur` inadmisibile, de ex. prin conducte de termofi care sau cabluri de înalt` tensiune - S` existe spa]iu de lucru sufi cient pentru construirea [i renovarea conductei - Distan]` de siguran]` pentru evitarea apropierii periculoase dintre conducte [i cablaje - Separarea electric` efi cient` a conductorilor metalici în privin]a protej`rii de coroziunea catodic` [i împotriva transportului de tensiune - S` nu existe infl uen]e de la ape uzate sau alte materiale nocive. 69
