Regulacioni i balansni ventil nezavisan od promene pritiska u sistemu AB QM DN

Transcript

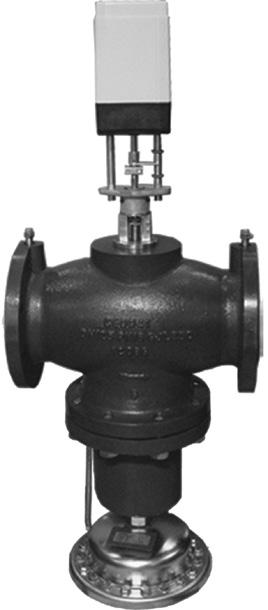

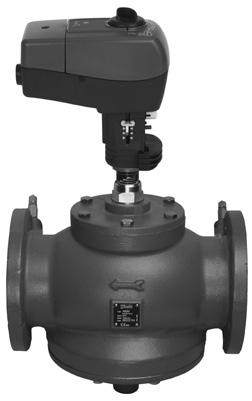

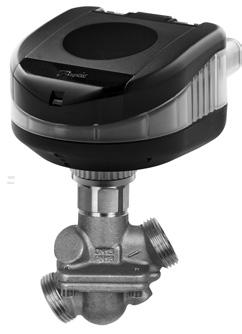

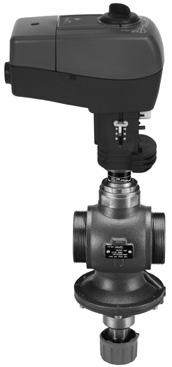

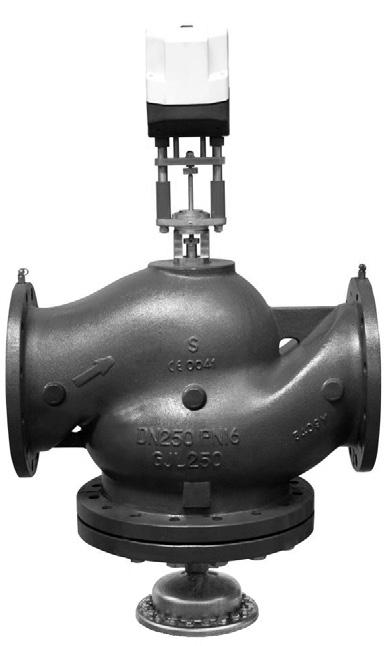

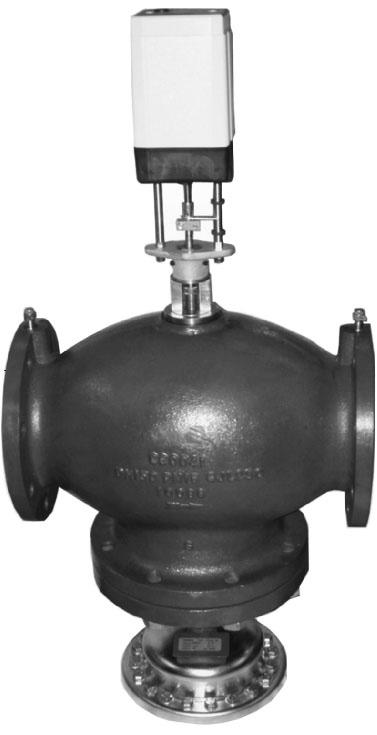

1 Tehnički list Regulacioni i balansni ventil nezavisan od promene pritiska u sistemu AB QM DN Ventil AB-QM sa pogonom predstavlja regulacioni ventil sa punim autoritetom i automatskom balansnom funkcijom/ograničenjem protoka. ične primene su sledeće: Regulacija temperature i stalno automatsko balansiranje terminalnih jedinica (klima komore, ventilator konvektori, indukcioni uređaji, rashladne tavanice i razmenjivači toplote). Opis Performanse precizne regulacije protoka AB-QM-om sa Danfoss pogonom povećavaju komfor i snižavaju ukupne troškove vlasništva zahvaljujući sledećim uštedama: Efikasan prenos energije i minimalni troškovi pumpanja jer nema prekomernog protoka pri delimičnom opterećenju zbog tačnog ograničenja protoka nezavisnog od pritiska. Manje investicije u pumpe i manja potrošnja energije jer je potrebni napor pumpe manji nego u tradicionalnoj instalaciji. Pomoću ugrađenih mernih priključaka lako je rešiti probleme i postaviti optimalan napor pumpe. Smanjeno je kretanje pogona jer ugrađeni regulator diferencijalnog pritiska omogućava da fluktuacije pritiska ne utiču na temperaturu prostorije. Postizanje stabilne temperature prostorije dovodi do niže prosečne temperature pri istom nivou komfora. Minimalne primedbe na protok jer ventil radi kako se očekuje. Minimalne primedbe na zaglavljivanje jer dizajn membrane čini da AB-QM bude manje podložan zaglavljivanju od konstrukcije sa kertridžima. Nesmetana segmentacija projekta izgradnje. Kad se delovi projekta završe, oni se obično ne mogu predati klijentu sa potpuno funkcionalnom HVAC instalacijom. Međutim, AB-QM sa Danfoss pogonom automatski će regulisati protok, čak i ako drugi delovi instalacije još nisu završeni. Nije potrebno podešavati AB-QM nakon završetka projekta. Troškovi puštanja u pogon su skoro nepostojeći zbog pogodne procedure podešavanja, gde dijagrami protoka, proračuni i oprema za merenje nisu potrebni. AB-QM ventili mogu se postaviti na preciznu projektnu vrednost čak i kad je sistem pod pritiskom i u funkciji. Pošto AB-QM ventili obavljaju dve funkcije balansiranje i regulisanje troškovi montiranja su prepolovljeni Danfoss VD.A7.F6.45 1

2 Regulacione karakteristike AB-QM ima linearnu regulacionu karakteristiku. AB-QM ne zavisi od promena pritiska u sistemu, što znači da karakteristika regulacije ne zavisi od raspoloživog pritiska i da na nju ne utiče manji autoritet. Ograničenje protoka na ventilu AB-QM postiže se ograničenjem hoda, a Danfoss pogoni podešavaju se prema hodu ventila. To znači da AB-QM zadržava svoju linearnu karakteristiku bez obzira na podešavanje ili promenu diferencijalnog pritiska. Zahvaljujući predvidljivosti, pogoni na AB-QM mogu se koristiti za promenu odziva iz linearnog u logaritamski (istoprocentni). Tako je AB-QM pogodan za sve primene, uključujući klima komore, u kojima je potrebna istoprocentnost da bi se dobila stabilna regulacija. Pogoni se mogu prebaciti sa linearnih na logaritamske promenom podešavanja DIP prekidača na pogonu. 100% Za svako dato 100% podešavanje LIN podešavanje ostaje konstantno pri svakom raspoloživom pritisku LOG podešavanje ostaje konstantno pri svakom raspoloživom pritisku V Aplikacije sistemi sa promenljivim protokom Jedinica klima komore (AHU) / jedinica ventilator konvektora (FCU) Ventil AB-QM sa Danfoss pogonom koristi se kao regulacioni ventil za terminalne jedinice, kao što su AHU (klima komore), FCU (ventilator konvektor) ili rashladna tavanica. AB-QM obezbeđuje i kontroliše zahtevani protok kroz svaku klima komoru i pojednostavljuje hidrauličko balansiranje sistema. Zbog integrisanog regulatora diferencijalnog pritiska, regulacioni ventil uvek ima 100% autoriteta i zbog toga obezbeđuje uvek stabilnu regulaciju. Pri delimičnom opterećenju nema prekomernog protoka, što je suprotno od konvencionalnih rešenja jer AB-QM uvek ograničava protok onoliko koliko je potrebno. Ugradnjom AB-QM ventila ceo sistem se deli na potpuno nezavisna regulaciona kola. Rashladna tavanica Za AB-QM postoji kompletan opseg Danfoss pogona podesnih za sve regulacione strategije. Pogoni su dostupni za sve signale: ON/OFF, 0 10 volti, 4 20 ma ili tropoložajni (plivajući). 2 Danfoss VD.A7.F6.45

3 Aplikacije sistemi sa konstantnim protokom U sistemima sa konstantnim protokom sa FCU jedinicama ili u sistemima jednocevnog grejanja, AB-QM ventil može da se ugradi kao automatski balansni ventil u svakoj vertikali. AB-QM ventil ograničava protok na podešenu vrednost, tako da se automatski postiže hidrauličko balansiranje sistema. AB-QM može da se koristi u brojnim situacijama. Svaki put kad je potreban automatski regulator protoka ili regulacioni ventil, možete da iskoristite svojstva AB-QM ventila za ostvarenje uštede. Na primer, u sistemima grejanja/hlađenja sa centralnim upravljanjem. Napomena: Za veći broj primera primene obratite se lokalnom predstavništvu kompanije Danfoss. Laka implementacija Nisu potrebni proračuni za Kv ili autoritet. Lako puštanje u pogon. Nisu potrebni Protok je jedini parametar koji treba razmotriti specijalizovano osoblje ni oprema za merenje. pri projektovanju. Jednostavno rešavanje problema. AB-QM se uvek uklapa u primenu jer Brzo pokretanje jer AB-QM ventili pre maksimalno podešavanje AB-QM-a odgovara upotrebe ne moraju da se ispiraju niti iz njih međunarodnim standardima za brzinu mora da se ispušta vazduh. protoka u cevima. Nesmetana segmentacija projekta izgradnje. AB-QM može da se koristi za sve HVAC AB-QM će automatski regulisati protok, primene budući da može imati linearnu čak i kada delovi instalacije još nisu završeni. ili logaritamsku karakteristiku tokom Nije potrebno ponovo podešavati AB-QM kombinovanja sa termalnim električnim ili nakon završetka projekta izgradnje. mehaničkim pogonima. Kompaktni dizajn koji je od suštinskog značaja ako je dostupan samo ograničen prostor. Na primer u jedinicama ventilator konvektora. VD.A7.F6.45 Danfoss

4 Naručivanje AB-QM verzija sa navojem (sa mernim priključcima i bez njih) Slika DN Q nom. (l/h) Spoljni navoj (ISO 228/ AB QM Spoljni navoj (ISO 228/ 10 LF Z Z1251 G ½A G ½A Z Z LF Z Z G ¾A 003Z1212 G ¾A 003Z HF 1, Z Z Z1203 G 1A G 1A 20 HF 1, Z , Z Z1204 G 1 ¼A G 1 ¼A 25 HF 2, Z , Z Z1205 G 1 ½A G 1 ½A 32 HF 4, Z ,500 G 2A 003Z0770 AB QM (DN 10-32) ne može da se nadogradi do 50 12,500 G 2 ½A 003Z0771 AB QM sa mernim priključcima! AB-QM industrijsko pakovanje (sa mernim priključcima i bez njih) Slika DN AB QM prirubnička verzija Slika Q nom. (l/h) Spoljni navoj (ISO 228/ AB QM Spoljni navoj (ISO 228/ 10 LF Z Z1751 G ½A G ½A Z Z LF Z Z1752 G ¾A G ¾A Z Z G 1A 003Z1713 G 1A 003Z1703 DN Q nom. (l/h) 50 12,500 Prirubnica priključak 003Z , Z HF 25, Z , Z HF 40, Z , Z HF 59, Z ,000 PN Z HF 110, Z , Z HF 190, Z , Z HF 270, Z , Z HF 370, Z0718 Paket proizvoda (jedan MSV-S i jedan AB-QM bez mernih priključaka) Slika DN Q nom. (l/h) Spoljni navoj (ISO 228/ 15 LF Z1238 G ¾ A Z G 1 A 003Z ,700 G 1 ¼ A 003Z ,200 G 1 ½ A 003Z Danfoss VD.A7.F6.45

5 Poručivanje (nastavak) Pribor i rezervni delovi Navojna spojnica (CW617N) (1 kom.) Spojnica za zavarivanje (Br. var ) (1 kom.) Spojnica za zavarivanje INOKS (Br. var ) (1 kom.) Spojnice za lemljenje (CW614N) (2 navrtke, 2 zaptivača, 2 priključka za lemljenje Do cevi Komentari Do ventila R 3/8 DN Z0231 R 1/2 DN Z0232 R 3/4 DN Z0233 R 1 DN Z0234 R 1 1/4 DN Z0235 R 11/2 DN Z0279 R 2 DN Z0278 Var. Var. Deo za zatvaranje i zaštitu (maksimalni pritisak zatvaranja 16 bar) Deo za zatvaranje plastika (maksimalni pritisak zatvaranja 1 bar) Ručica AB-QM (neophodan pribor ako se ventil instalira bez pogona) Adapter za AB-QM DN 10, G ½ unutrašnji navoj za AB-QM, G 3 /8 unutrašnji navoj (1 kom.) Adapter za AB-QM DN 15, G ¾ i unutrašnji navoj za AB-QM, G ¾A spoljni navoj (1 kom.) Adapter za AB-QM DN 20, G 1 unutrašnji navoj za AB-QM, G 1A spoljni navoj (1 kom.) Adapter za AB-QM DN 25, G 5 /4 unutrašnji navoj za AB-QM, G 5 /4A spoljni navoj (1 kom.) Adapter AMV(E) 25/35 (AB QM DN , 2. generacija) Adapter AME 435 za AB-QM DN (prva generacija) Prsten za blokadu AB-QM DN10-32 (5 kom.) Ograničivač hoda za TWA (5 kom. u kesi) Adapter AME 13 SU za AB-QM (prva generacija) Adapter AME 13 SU za AB-QM (druga generacija) Adapter za ABNM A5 Odstojnik AMI 140 Grejač klipa za AB-QM DN / AME 15 QM Grejač klipa za AB QM DN / AME 435 QM Grejač klipa za AB QM DN 125, 150 / AME 55 QM DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN 15 DN 20 DN 25 DN 32 DN 40 DN Z Z Z Z Z Z Z Z Z Z Z Z mm DN Z mm DN Z7017 DN DN DN DN Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z F Z B Z Z7022 AB-QM grejni izolacioni omotač DN 10 AB-QM grejni izolacioni omotač DN 15 AB-QM grejni izolacioni omotač DN 20 AB-QM grejni izolacioni omotač DN 25 AB-QM grejni izolacioni omotač DN 32 AB-QM grejni izolacioni omotač DN 40 AB-QM grejni izolacioni omotač DN Z Z Z Z Z Z Z4736 Komentari Izolacija za niske temperature ABQM DN 15_ABNM/TWA-Z DN Z4787 Izolacija za niske temperature ABQM DN 20_ABNM/TWA-Z DN Z4788 Izolacija za niske temperature ABQM DN 25_ABNM/TWA-Z DN Z4789 Izolacija za niske temperature ABQM DN 32_ABNM/TWA-Z DN Z4790 Komplet iglastog priključka (1 kom.) Komplet spolj. priključka (1 kom.) Komplet merne igle (1 kom.) Lakat-ekstenzija mernog priključka (1 kom.) Prava ekstenzija mernog priključka (1 kom.) Komplet prave ekstenzije priključka (1 kom.) 003Z Z Z Z Z Z3946 VD.A7.F6.45 Danfoss

6 Poručivanje (nastavak) Za veličine ventila DN Tačka zatvaranja (mera) za DN ,4±0,3 Do 70% maksimalnog protoka za ventile od ½ i ¾, 65% maksimalnog protoka za ventile od 1 i 1¼ 2) Neophodan je adapter 082F1072 3) Neophodan je adapter 003Z3960 4) Neophodan je odstojnik 003Z0257 5) Potrebno je da se kabl naruči kao zasebni kodni br. 6) povratni signal preko field bus magistrale Napomena Snaga TWA-Z NO Bezbednosna Ulazni signal Izlazni funkcija Uključeno/ signal Plutajuće Modulirajuće Gore Dole isključeno 082F V AC/ 082F1262 TWA-Z NO DC 082F1264 ili 230V AC 082F F V AC/ 082F1272 DC ili 082F V AC TWA-Z NO 082F1274 Kabl bez halogena 082F1380 Kabl bez halogena 082F1382 Kabl bez halogena 082F1384 Kabl bez halogena 082F1388 Kabl bez halogena 24 V 082F1386 AC/DC Kabl bez halogena ili 230V AC 082F1390 ABN A5 NC Hod od 5 mm 5) 082F1150 ABN A5 NO Hod od 5 mm 5) 082F1151 ABN A5 NC Hod od 5 mm 5) 082F1152 ABN A5 NO Hod od 5 mm 5) 082F1153 ABN A5 NC krajnji prekidač Hod od 5 mm 5) 082F1154 ABNM A5 NC LOG Hod od 5 mm 5) 082F1160 ABNM A5 NO LIN Hod od 5 mm 5) 24 V AC 082F1161 ABNM A5 NC LOG Hod od 6,5 mm 5) 24 V AC 082F1162 ABNM A5 NO LOG Hod od 6,5 mm 5) 24 V AC 082F1163 ABNM A5 NC LIN Hod od 6,5 mm 5) 24 V AC 082F1164 ABNM A5 NO LIN Hod od 6,5 mm 5) 24 V DC 082F1165 ABNM A5 DC NC LOG ABNM A5 DC NO LOG NovoCon S Digital/Hybrid NovoCon S CO6, Energy, I/O Hod od 6,5 mm 5) 24 V DC 082F1166 Hod od 6,5 mm 5) BACnet & Modbus communication 5) 24 V AC/DC 24 V AC/DC 082F1167 6) Može se izabrati BACnet & Modbus Može se 24 V AC communication 6) 5) izabrati Može se izabrati Može se izabrati 003Z Z8503 AMI 140 4) 230 V AC 082H8048 AMI 140 4) 24 V AC 082H8049 AMV 110 NL 230 V AC 082H8056 AMV 110 NL 24 V AC 082H8058 AME 110 NL 24 V AC 082H8057 AME 110 NLX 24 V AC 082H8060 AMV 13 SU 3), 4) 24 V AC 082H3043 AMV 13 SD 4) 24 V AC 082G3004 AME 13 SU 3), 4) 24 V AC 082H3044 AME 13 SD 4) 24 V AC 082G3006 * Adapter je neophodan za 2. gen. ventil. Deo br. 003Z0694 ** Dostupan rezervni sklop baterije za funkciju bezbednosti, AM-PBU25, 082H7090, jedan za dva pogona AME435 QM Za veličine ventila DN Snaga Uključeno/ isključeno Bezbednosna Ulazni signal Izlazni signal funkcija (0 10 V DC) Plutajuće Modulirajuće Gore Dole AME 435 QM** 24 V AC/DC * * 082H0171 AMV V AC/DC 082H0162 AMV V AC 082H0163 AME 25 SU* 24 V AC 082H3041 AME 25 SD* 24 V AC 082H3038 AMV 25 SU* 230 V AC 082H3036 AMV 25 SD* 230 V AC 082H Danfoss VD.A7.F6.45

7 Poručivanje (nastavak) * Dostupan rezervni sklop baterije za funkciju bezbednosti, AM-PBU25, 082H7090, jedan za dva pogona AME 55 QM * Dostupan rezervni sklop baterije za funkciju bezbednosti, AM-PBU25, 082H7090, jedan za pogon AME 85 QM Za veličine ventila DN Snaga Bezbednosna Ulazni signal Izlazni signal funkcija (0 10 V DC) Uključeno/isključeno Plutajuće Modulirajuće Gore Dole AME55QM 24 V AC * * 082H3078 AME V AC/DC 082G3442 AME V AC/DC 082G3443 AME 658 SU 24 V AC/DC 082G3450 AME 658 SU 230 V AC/DC 082G3451 AME 658 SD 24 V AC/DC 082G3448 AME 658 SD 230 V AC/DC 082G3449 Za veličine ventila DN Snaga Bezbednosna Ulazni signal Izlazni signal funkcija (0 10 V DC) Uključeno/isključeno Plutajuće Modulirajuće Gore Dole AME85QM 24 V AC * * 082G1453 Pritisak zatvaranja za AB-QM za sve gorenavedene pogone je 16 bara. Više informacija o pogonu može se pronaći u pojedinačnim listovima sa podacima. Tehnički podaci AB-QM (verzija sa navojem) Nominalni prečnik DN 10 LF LF HF HF HF HF Opseg Qnom (100%) , ,700 1,700 2,700 3,200 4,000 7,500 12,500 l/h protoka Qhigh 3) ,250 4) 1,080 1,870 4) 1,870 4) 2,970 4) 3,520 4) 4,400 4) 7,500 12,500 Opseg podešavanja, 2) % ) Diferencijalni pritisak 3), 5) pmin. kpa 16 (18) 35 (40) 16 (18) 35 (40) 20 (25) 35 (40) 25 (30) 35 (40) 30 pmaks. 600 Nazivni pritisak PN 16 Opseg regulacije 1:1000 Karakteristika regulacionog ventila Linearna (pogon može da pretvori u istoprocentnu) Stepen curenja sa preporučenim pogonima Nema vidljivog curenja maks. 0,05% Q nom Za funkciju isključivanja Prema ISO 5208 klase A nema vidljivog curenja Medijum protoka Voda i vodene mešavine za zatvorene sisteme grejanja i hlađenja u skladu sa tipom postrojenja I za DIN EN Kad se koristi u postrojenju tipa II za DIN EN 14868, preduzimaju se odgovarajuće mere zaštite. Poštuju se zahtevi VDI 2035, deo Temperatura medijuma Temp. skladištenja i transporta C Hod mm 2,25 4 2,25 4 4,5 10 Priključak Materijali u vodi spolj. navoj (ISO 228/ G ½ A G ¾ A G 1 A G 1¼ A G 1½ A G 2 A G 1½ A pogon M30 1,5 Danfoss standard Tela ventila DZR mesing (CuZn36Pb2As - CW 602N) Membrane i O-prstenovi Opruge W.Nr , W.Nr EPDM Sivi liv EN-GJL-250 (GG25) Konus (Pc) W.Nr CuZn40Pb3 - CW 614N, W.Nr Sedište (Pc) EPDM W.Nr Konus (Cv) CuZn40Pb3 - CW 614N Sedište (Cv) DZR mesing (CuZn36Pb2As - CW 602N) W.Nr Vijci Zaptivač Agens za zaptivanje (samo za ventile sa mernim priključcima) Materijali izvan vode Nerđajući čelik (A2) NBR Dimetrilakrilat ester Plastični delovi PA POM Umetni delovi i spoljni navoji CuZn39Pb3 - CW 614N; W.Nr ; W.Nr Ventil je fabrički podešen na nominalni protok. 2) Bez obzira na postavku, ventil može da reguliše ispod 1% podešenog protoka. 3) Kad se postavi iznad 100%, minimalni potrebni diferencijalni pritisak je veći pogledajte cifre u (). 4) Pogon sa kompatibilnim hodom se mora izabrati. 5) Pri min. diferencijalnom pritisku ventil dostiže najmanje 90% nominalnog protoka. Deklaracija o učinku je dostupna po zahtevu. Prema pogodnosti i upotrebi, naročito u sistemima koji nisu propusni za kiseonik, pridržavajte se uputstava proizvođača rashladnih sredstava. Pc - deo regulatora pritiska Cv - deo regulacionog ventila VD.A7.F6.45 Danfoss

8 Tehnički podaci (nastavak) AB QM (prirubnička verzija) Nominalni prečnik DN HF HF HF Opseg protoka Qnom (100%) l/h 12,500 20,000 25,000 28,000 40,000 38,000 59,000 Qhigh 12,500 20,000 25,000 28,000 40,000 38,000 59,000 Opseg podešavanja, 2) % Diferencijalni pmin. pritisak 3),5) kpa pmaks. 600 Nazivni pritisak PN 16 Opseg regulacije Prema standardu IEC 534 opseg regulacije je velik jer je Cv karakteristika linearna. (1:1000) Karakteristika regulacionog ventila Stepen curenja sa preporučenim pogonima Za funkciju isključivanja Medijum protoka Linearna (pogon može da pretvori u istoprocentnu) maks. 0,05% Qnom Prema ISO 5208 klase A nema vidljivog curenja Voda i vodene mešavine za zatvorene sisteme grejanja i hlađenja u skladu sa tipom postrojenja I za DIN EN Kad se koristi u postrojenju tipa II za DIN EN 14868, preduzimaju se odgovarajuće mere zaštite. Poštuju se zahtevi VDI 2035, deo Temperatura medijuma C Temp. skladištenja i transporta Hod mm Priključak Materijali u vodi Tela ventila Membrane/ meh Zaptivni prstenovi prirubnica PN 16 pogon Danfoss standard Sivi liv EN-GJL-250 (GG25) EPDM EPDM Opruge W.Nr , W.Nr Konus (Pc) CuZn40Pb3 - CW 614N, W.Nr Sedište (Pc) W.Nr Konus (Cv) CuZn40Pb3 - CW 614N Sedište (Cv) W.Nr Vijci Zaptivač Nerđajući čelik (A2) NBR Ventil je fabrički podešen na nominalni protok. 2) Bez obzira na postavku, ventil može da reguliše ispod 1% podešenog protoka. 3) Kad se postavi iznad 100%, minimalni potrebni diferencijalni pritisak je veći pogledajte cifre u (). 4) U slučaju da se AB-QM koristi iznad 400 kpa diferencijalnog pritiska, obratite se centru za dizajn kompanije Danfoss u cilju osiguranja ispravnog dizajna. 5) Pri min. diferencijalnom pritisku ventil dostiže najmanje 90% nominalnog protoka. Deklaracija o učinku je dostupna po zahtevu. Pc - deo regulatora pritiska Cv - deo regulacionog ventila Nominalni prečnik DN HF HF HF HF Opseg protoka Qnom (100%) l/h 90, , , , , , , ,000 Qhigh 3) 100, , , , , , , ,000 Opseg podešavanja 2) % Diferencijalni pmin. pritisak 3), 4), 5) 40 (60) 60 (80) 40 (60) 60 (80) 45 (65) 60 (80) 45 (65) 60 (80) kpa pmaks Nazivni pritisak PN 16 Opseg regulacije 1:1000 Karakteristika regulacionog ventila Stepen curenja sa preporučenim pogonima Medijum protoka Linearna (pogon može da pretvori u istoprocentnu) maks. 0,01% Q nom Voda i vodene mešavine za zatvorene sisteme grejanja i hlađenja u skladu sa tipom postrojenja I za DIN EN Kad se koristi u postrojenju tipa II za DIN EN 14868, preduzimaju se odgovarajuće mere zaštite. Poštuju se zahtevi VDI 2035, deo Temperatura medijuma C Temp. skladištenja i transporta Hod mm 30 Priključak Materijali u vodi prirubnica PN 16 pogon Danfoss standard Tela ventila Sivi liv EN-GJL-250 (GG 25) Membrane/ meh W.Nr EPDM Zaptivni prstenovi EPDM Opruge W.Nr W.Nr Konus (Pc) W.Nr NC W.Nr Sedište (Pc) W.Nr Konus (Cv) W.Nr NC W.Nr Sedište (Cv) Vijci W.Nr W.Nr Zaptivač Grafitni zaptivač Nije azbest 8 Danfoss VD.A7.F6.45

9 Konstrukcija 1. Vreteno 2. Zaptivna čaura 3. Plastični prsten 4. Konus regulacionog ventila 5. Membrane 6. Glavna opruga 7. Šuplji konus (regulator pritiska) 8. Gumirano sedište (regulator pritiska) Δp = (P1-P3) Δp Cv = (P2-P3) AB QM DN Funkcija: Ventil AB-QM sastoji se iz dva dela: 1. Regulator diferencijalnog pritiska 2. Regulacioni ventil 1. Regulator diferencijalnog pritiska DPC Regulator diferencijalnog pritiska održava diferencijalni pritisak konstantnim u regulacionom ventilu. Razlika pritisaka Δp Cv (P2-P3) na membrani izjednačava se pomoću sile opruge. Kad god se diferencijalni pritisak u regulacionom ventilu promeni (usled promene raspoloživog pritiska, ili pomeranja regulacionog ventila), šuplji konus menja položaj, što dovodi do ponovne ravnoteže i tako se diferencijalni pritisak održava na konstantnom nivou. 2. Regulacioni ventil Cv Regulacioni ventil ima linearnu karakteristiku. Ima funkciju ograničavanja hoda ventila što omogućava podešavanje Kv vrednosti. Procenat obeležen na skali jednak je 100% protoku obeleženom na pokazivaču. Promena ograničenja hoda ventila vrši se podizanjem mehanizma blokade i okretanjem vrha ventila u željeni položaj, označen na skali kao procenat. Mehanizam blokade automatski sprečava neželjenu promenu podešenog položaja. 1. Navrtka za zatvaranje 2. Glavna opruga 3. Membrane 4. DP konus 5. Sedište 6. Telo ventila 7. Konus regulacionog ventila 8. Vijak za blokiranje 9. Skala 10. Zaptivna čaura 11. Vreteno P1 P3 AB QM DN AB QM DN 40, 50 VD.A7.F6.45 Danfoss

10 Konstrukcija (nastavak) 1. Telo ventila 2. Sedište ventila 3. DPC konus 4. CV konus 5. Liveni deo regulatora 6. Kružna membrana 7. Vijak za podešavanje 8. Meh za rasterećenje pritiska na DPC konusu P1 P3 P1 P3 AB QM DN 125 AB QM DN Telo ventila 2. Sedište ventila 3. DPC konus 4. CV konus 5. Liveni deo regulatora 6. Kružna membrana 7. Vijak za podešavanje 8. Meh za rasterećenje pritiska na DPC konusu P1 P3 AB QM DN 200, Danfoss VD.A7.F6.45

11 Dimenzionisanje Verzija sa navojem Prirubnička verzija protok VD.A7.F6.45 Danfoss

12 Dimenzionisanje (nastavak) Primer 1: Sistem sa promenljivim protokom Dato: Potrebno hlađenje po uređaju: 1000 W Temperatura razvodne vode u sistemu: 6 C Temperatura povratne vode u sistemu: 12 C Potrebno regulacioni i balansni ventili: AB-QM i tipovi pogona za sistem BMS. Rešenje: Protok u sistemu: Q (l/h) Q = 0, / ( 12 6 ) = 143 l/h Izabrano: AB-QM DN 10 mm sa Q nom = 275 l/h početnog podešavanja na 143/275 = 0,52 = 52% od nominalne otvorenosti. Pogoni: AMV 110NL - 24 V Napomene: minimalno potreban diferencijalni pritisak u AB-QM DN 10: 16 kpa. Primer 2: Sistem sa stalnim protokom Dato: Potrebno hlađenje po uređaju: 4000 W Temperatura razvodne vode u sistemu: 6 C Temperatura povratne vode u sistemu: 12 C Potrebno automatski ograničavač protoka: AB-QM i početno podešavanje. Rešenje: Protok u sistemu: Q (l/h) Q = 0, / ( 12 6 ) = 573 l/h Izabrano: AB-QM DN 20 mm sa Q nom = 900 l/h vrednost podešavanja 573/900 = 0,64 = 64 % od maksimalne otvorenosti. Napomene: minimalni potreban diferencijalni pritisak u AB- QM DN 20: 16 kpa. Primer 3: Dimenzionisanje AB-QM u odnosu na dimenzije cevi Dato: Protok u sistemu 1,4 m 3 /h (1400 l/h = 0,38 l/s), dimenzije cevi DN 25 mm Potrebno automatski ograničavač protoka: AB-QM i početno podešavanje. Rešenje: U ovom slučaju možemo odabrati AB-QM DN 25 mm sa Q nom = 1700 l/h Prečnik cevi i uslovi prihvatljivi, brzina je ispod 1,0 m/s. Vrednost podešavanja na ventilu AB-QM DN 25 mm 1400/1700 = 0,82 = 82% nominalne otvorenosti. Napomene: minimalno potreban diferencijalni pritisak u AB-QM DN 25: 20 kpa. U ovom slučaju preporučuje se provera maksimalne brzine u cevi. Zbog toga vršimo proračun brzine u cevi za sledeći uslov: DN 25 mm Di 27,2 mm 12 Danfoss VD.A7.F6.45

13 Optimizacija pumpe / rešavanje problema Blue Plavo Plavo Crveno Red Crveno Δp cv P2-P3 Plavo Blue Δp cv DN DN Optimizacija pumpe konst. konst. * Δp min = (P1-P3) min ** Δ pcv.min = Δ pcvmin (DN p2-p3, DN p1-p2) AB-QM (DN ) sadrži merne priključke koji omogućavaju merenje razlike pritisaka Δpcv preko regulacionog ventila. Ako Δp poraste iznad minimalno potrebnog, AB-QM je u radnom režimu i postiže se ograničenje protoka. Funkcijom merenja može se proveriti da li postoji dovoljna razlika pritisaka i tako verifikovati protok ili direktno meriti protok. Za detaljne informacije o tome kako da merite protok na DN pogledajte dokument Provera protoka. Takođe, merenjem se može izvesti i optimizacija napora cirkulacione pumpe. Napor pumpe može da se smanjuje sve dotle dok i na najudaljenijem ventilu postoji minimalno potreban Δp. Optimalna tačka može se pronaći kad proporcija između napora pumpe i izmerenog diferencijalnog pritiska prestane da postoji. Provera pritiska može da se izvrši pomoću uređaja Danfoss PFM (detaljnije pogledati u tehničkoj dokumentaciji za AB QM). VD.A7.F6.45 Danfoss

14 Početno podešavanje Izračunati protok može se lako podesiti bez korišćenja specijalnih alata. Da biste promenili početno podešavanje (fabričko podešavanje je 100%), sledite sledeća četiri koraka: 1 Uklonite plavi zaštitni poklopac ili montirani pogon 2 Podignite sivi pokazivač 3 Okrenite (u smeru kazaljke na satu je smanjivanje) na novo početno podešavanje 4 Pritisnite sivi pokazivač nazad u zaključani položaj. Kada klikne, početno podešavanje je zaključano. Skala početnog podešavanja ukazuje na vrednosti od 100% protoka do 0%. Okretanje u smeru kazaljke na satu bi smanjilo vrednost protoka, dok bi ga okretanje suprotno od smera kazaljke na satu povećalo. Ako je ventil DN 15, onda je nominalni protok = 450 l/h = 100% početnog podešavanja. Da biste postavili protok od 270 l/h, morate da postavite: 270/450 = 60%. Danfoss preporučuje početno podešavanje/ protok od 20% do 100%. Fabričko početno podešavanje je 100%. DN >100% 100% 10% h h h+ 2 mm, DN h+ 4 mm, DN Skala +90% Danfoss VD.A7.F6.45

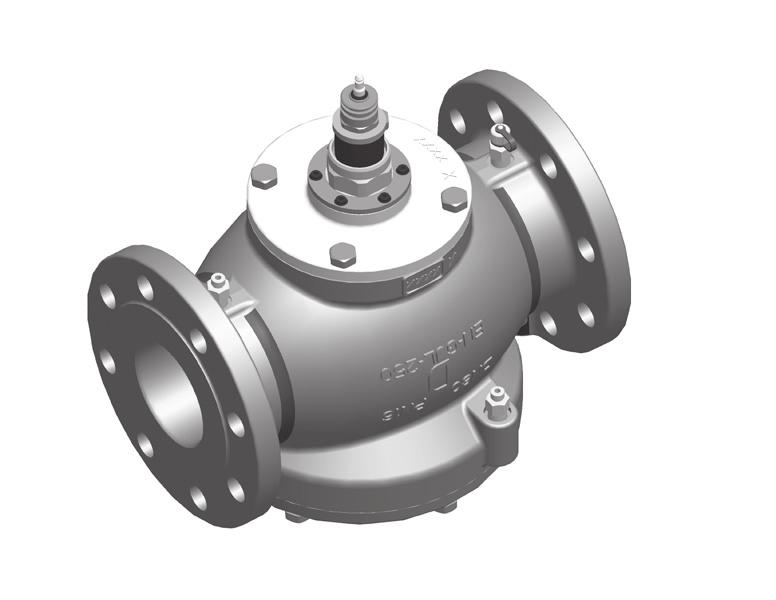

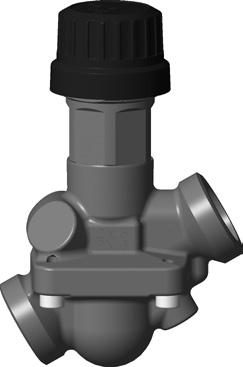

15 Početno podešavanje (nastavak) DN Maks. 25 Nm Napomena: 1 okret = 10% DN Napomena: 1 okret = 5% + + Podešavanje 60% Servis DN Za servisnu funkciju zatvaranja, preporučuje se ugradnja ventila u razvodni vod. Ventili su opremljeni plastičnim zaštitnim poklopcem. Prilikom zatvaranja pri višem diferencijalnom pritisku, molimo Vas da koristite dodatni deo za zatvaranje i zaštitu (003Z1230) ili podesite vrednost na 0%. DN Za servisnu funkciju zatvaranja, nema posebne preporuke za ugradnju ventila na određenom delu cevne mreže. Ventili su opremljeni mehanizmom za ručno zatvaranje, koji treba koristiti pri pritisku do 16 bar. DN Za servisnu funkciju zatvaranja, nema posebne preporuke za ugradnju ventila na određenom delu cevne mreže. Za zatvaranje podesite ventil na 0%. Instaliranje AB-QM je jednosmerni ventil, što znači da ventil ispravno radi kad je strelica na telu ventila u istom smeru kao i protok. Ako se ovo pravilo ne poštuje, ventil radi kao promenljiva prigušnica, što izaziva hidraulički udar pri iznenadnom zatvaranju kad se poveća raspoloživi pritisak ili ventil podesi na nižu vrednost. Ukoliko uslovi u sistemu omogućavaju da dođe do protivstrujanja, izričito se preporučuje upotreba nepovratnog ventila radi sprečavanja mogućnosti pojave hidrauličnog udara, koji može da ošteti kako ventil tako i druge elemente u sistemu. VD.A7.F6.45 Danfoss

16 Tekst ponude Balansni i regulacioni ventili koji ne zavise od pritiska što znači da karakteristika regulacije ne zavisi od raspoloživog pritiska. Performanse precizne regulacije protoka AB-QM-om sa Danfoss pogonom povećavaju komfor i snižavaju ukupne troškove vlasništva. AB-QM obezbeđuje i kontroliše zahtevani protok kroz svaku klima komoru i pojednostavljuje hidrauličko balansiranje sistema. AB-QM poseduje sledeće karakteristike: Funkcija ograničenja protoka Moduliranje ispod 1% podešenog protoka, bez obzira na podešavanje, Autoritet od 1 na svim podešavanjima Trebalo da mogu da se zatvore pri diferencijalnom pritisku od 16 bara. Karakteristika linearne kontrole Skala u procentima protoka Opseg regulacije 1:1000 Merni priključci za optimalizaciju rada pumpe i merenje protoka za DN Dostupno u opsegu od DN od jednog dobavljača. Karakteristika promenjena sa linearne na jednaku procentualnu karakteristiku za sve dimenzije izmenom podešavanja pogona. Podešavanje koje se može zaključati Stopa curenja bez vidljivog curenja za DN 10 DN 20 u kombinaciji sa preporučenim pogonom Curenje od 0,05% Qnom za DN 25 DN 100 u kombinaciji sa preporučenim pogonom Curenje od 0,01% Qnom za DN 125 DN 250 u kombinaciji sa preporučenim pogonom 16 Danfoss VD.A7.F6.45

17 Dimenzije H 3 H 4 H 6 H 5 H 2 H 1 b L 2 L 2 L 3 AB QM DN L 4 L 5 L 6 L 7 TWA-Z + AB QM ABNM + AB QM AMV (E) 110 NL + AB QM AMI AB QM NovoCon + AB QM L 2 L 3 L 4 L 5 L 6 L 7 H 1 H 2 H 3 H 4 H 5 H 6 b Masa ventila mm ISO 228/1 (kg) DN G ½ 0.38 DN G ¾ 0.48 DN G DN G 1 ¼ 1.45 DN G 1 ½ 2.21 A AB QM DN DN Navojna spojnica A* [mm] Spojnica za zavarivanje A* [mm] Spojnice za lemljenje A* [mm] * Dužina se smanjuje sa instalacijom usled deformisanja zaptivnog prstena. VD.A7.F6.45 Danfoss

18 Dimenzije (nastavak) H 2 a H 1 H 3 H 2 b H 1 H 3 AB QM DN 40, 50 AB QM + AME 435 QM H 1 H 2 H 3 b Masa mm ISO 228/1 kg DN G DN G 2 ½ 7,8 AB QM + AME 435 QM AB QM DN H 1 H 2 H 3 a mm (EN ) Masa (kg) DN DN DN DN ,0 18 Danfoss VD.A7.F6.45

19 Dimenzije (nastavak) H 2 H 1 a H 2 H 1 a AB QM DN 125 AB QM DN 150 H 3 H 3 AB QM DN AME 55 QM AB QM DN AME 55 QM H 1 H 2 H 3 a Masa mm (EN ) (kg) DN DN VD.A7.F6.45 Danfoss

20 Dimenzije (nastavak) H 2 H 1 a H 3 AB QM DN 200, 250 AB QM DN 200, AME 85 QM H 1 H 2 H 3 a Masa mm (EN ) (kg) DN DN Danfoss d.o.o. Đorđa Stanojevića Novi Beograd Tlf: Fax: danfoss.cs@danfoss.com Danfoss ne prihvata nikakvu odgovornost za moguće greške u katalozima, brošurama i drugim štampanim materijalima. Danfoss zadržava pravo na izmene na svojim proizvodima bez prethodnog upozorenja. Ovo pravo se odnosi i na već naručene proizvode, pod uslovom da te izmene ne menjaju već ugovorene specifikacije. Svi registarski zaštitni znaci u ovom materijalu su vlasništvo (respektivno) odgovarajućih preduzeća Danfoss. Ime Danfoss i Danfoss logotip su registarski zaštitni znak preduzeća Danfoss A/S. Sva prava zadržana. 20 Danfoss DHS-SRMT/SI VD.A7.F6.45
