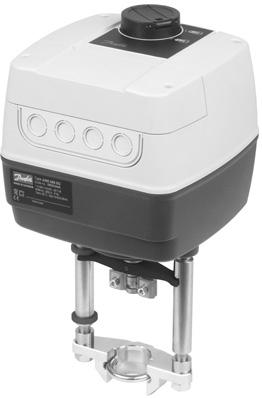

1 Tehnički katalog Pogoni za modulacionu regulaciju AME 655 bez sigurnosne funkcije AME 655 GA bez sigurnosne funkcije (zamena za AMV(E) 4xx/6xx) AME 658 SU, AME 658 SD sa sigurnosnom funkcijom (kretanje nagore/nadole) AME 659 SD sa sigurnosnom funkcijom koja ima EN sertifikat (kretanje nadole) Opis Pogoni su prvenstveno dizajnirani za upotrebu sa regulacionim ventilima koje kontroliše regulator u sistemima daljinskog grejanja/hlađenja, grejanja, ventilacije i klimatizacije. Pogone AME 655, 658 i 659 mogu voditi elektronski regulatori pomoću modulacione i 3-tačkaste regulacije. Proverite napajanje i potrošnju električne energije pre priključivanja! Pogone možete koristiti u kombinaciji sa sledećim: - Ventili tipa VFM, VFS (DN ), VFG(S), VFU, VF (DN ) i VL (DN 100). - Regulatori protoka bez pomoćne energije AHQM (DN ), AFQM 6 i AFQM PN 25. Funkcije: Mehanički i/ili električni ručni rad Indikator položaja, LED signalizacija Mogućnost izbora brzine od 2 ili 6 s/mm Automatsko prilagođavanje hoda krajnjim položajima ventila što skraćuje vreme puštanja u rad (automatska kalibracija hoda) Integrisani spoljni prekidač Optimizacije karakteristike Podesivo ograničenje hoda Anti-oscilatorna funkcija Pulsni ili neprekidni izlazni signal (4, 5) Izlazni signal X za napon ili struju Spoljno dugme za resetovanje Automatska detekcija Y signala Izbor 3-tačkaste regulacije ili modulacione regulacije Galvanska izolacija na Y, X i izlaznom terminalu 4,5 Termička zaštita i zaštita od preopterećenja Precizna regulacija i brz odgovor za 3-tačkasti signal (0,04 s) Glavni podaci: Napajanje el. energijom (AC ili DC) - 24 V, 50 Hz/60 Hz V, 50 Hz/60 Hz Regulacioni signala: modulacioni ili 3-tačkasti Sila: 2000 N Hod: 50 mm Brzina (može se izabrati): 2 ili 6 s/mm Maks. temperatura medijuma: 200 C Naručivanje Pogoni Slika Tip AME 655 AME 655 GA AME 658 SU AME 658 SD AME 659 SD * dostupno do kraja godine Napajanje el. energijom (V) Kodni broj G G G G G G G G G3454* G3455* Pribor grejač vretena Tip DN Kodni broj Grejač vretena za Z7020 VFM ventil Z7022 Pribor adapter Tip Adapter 1 VFG(S), VFU Adapter 2 VFG(S), VFU Adapter 3 VFG(S), AFQM 6, AFQM PN 25 Kodni broj 065B B B3527 Rezervni delovi Tip Kodni broj Podrška zaptivnih prstenova AMV(E) 65x 082G4200 1) Zaptivni prstenovi kabla M16 082G4201 2) Konektor vretena AMV(E) 65x 082G4202 1) 3 komada u setu 2) 4 komada u setu DEN-SMT/SI VD.LE.T4.45 Danfoss 11/2014 1

2 Tehnički podaci Tip pogona AME 655/655 GA AME 658 SD AME 658 SU AME 659 SD Napajanje el. energijom V 24 ili 230; %; AC ili DC Potrošnja električne energije VA 14,4 (24 V) 16,1 (230 V) 19,2 (24 V) 35,7 (230 V) Frekvencija Hz 50/60 Regulacioni ulaz Y Regulacioni izlaz X V 19,2 (24 V) 35,7 (230 V) 0-10 (2-10) [Ri = 40 kω] ma 0-20 (4-20) [Ri = 500 Ω] V 3-tačkasto (automatsko otkrivanje ožičenja) 0-10 (2-10) [Ri = 10 kω] ma 0-20 (4-20) [Ri = 510 Ω] Sila zatvaranja N 2000 Maks. hod mm 50 Brzina (mogućnost odabira) s/mm 2 ili 6 Maks. temperatura medijuma 200 (350 sa dodatkom za VFGS ventil) 19,2 (24 V) 35,7 (230 V) Temperatura okoline C Temperatura skladištenja i transporta (skladištenje tokom 3 dana) Vlažnost 5-95% Klasa zaštite II Stepen zaštite IP 54 Masa kg 5,3 8,6 8,6 8,6 Sigurnosna funkcija - Da Da Da (EN) Vreme izvršavanja sigurnosne funkcije/potez od 50 mm s Ručni režim rad U slučaju nestanka struje oznaka u skladu sa standardima Električni i mehanički Vreteno ostaje u poslednjem položaju Električni i mehanički Sigurnosna funkcija izvlači vreteno Električni i mehanički Sigurnosna funkcija uvlači vreteno Direktiva o niskom naponu 2006/95/EEC Direktiva o elektromagnetnoj kompatibilnosti 2004/108/EC Električni Sigurnosna funkcija izvlači vreteno Direktiva o niskom naponu 2006/95/ EEC Direktiva o elektromagnetnoj kompatibilnosti 2004/108/EC Sigurnosna funkcija u skladu sa EN Odlaganje Pogon se mora demontirati i elementi rasporediti u različite grupe materijala pre bacanja. Pre demontaže kontaktirajte Danfoss podršku da biste dobili uputstva za demontažu. Puštanje u pogon Završite mehaničku i električnu instalaciju (pogledajte uputstva) i obavite sledeće neophodne provere i probe: - Uključite napajanje - Podesite odgovarajući regulacioni signal i proverite da li je pravac vretena ventila ispravan za datu aplikaciju. Uređaj je tada u potpunosti pušten u pogon. 2 VD.LE.T4.45 Danfoss 11/2014 DEN-SMT/SI

3 Konstrukcija 1. Prekidač za ručni rad 2. Funkcijska dugmad 3. Zaštitni poklopac 4. Uvodnice kablova koju je moguće ukloniti 5. Prsten indikatora položaja 6. Konektor vretena 7. Konektor ventila * dodatna podrška za uvodnice sa jednom M16 i jednom M20 uvodnicom za AME 655GA i AME 659SD pogone. Instalacija Mehanička Proverite koje su dozvoljene pozicije ugradnje za ventil u kombinaciji sa pogonom. Pogon može da se ugradi u svim pozicijama. Upotrebite M8/SW13 ključ (nije priložen) da biste postavili pogon na telo ventila. Ostavite potreban razmak u svrhe održavanja. Za povezivanje ventila i vretena pogona koristite šestougaoni inbus ključ od 4mm (nije priložen). Pogon ima prstenove indikatora položaja koje zajedno treba gurnuti pre el. priključivanja. Posle automatskog hoda oni ukazuju na krajnje položaje hoda. Električni Električnim priključcima može se pristupiti ako se ukloni zaštitni poklopac. Četiri ulaza za kabl, na pločici koja nosi zaptivne prstenove koju je moguće ukloniti, predviđena su za M 16 1,5 ili M 20 1,5 zaptivne prstenove kabla. Obratite pažnju: da bi se održala IP vrednost zaštite, moraju se koristiti odgovarajući zaptivni prstenovi za kabl. DEN-SMT/SI VD.LE.T4.45 Danfoss 11/2014 3

4 Ožičenje AME 655 AME 658 SU/SD AME 658 AME 655 Nemojte dodirivati ništa na PCB! Nemojte skidati zaštitni poklopac pre nego što se napajanje potpuno isključi. Maks. dozvoljeni izlaz struje na terminalima 4 i 5 je 4A. Min. snaga je 3W. 24V 230V AME 658 AME 655 DIP 6 OFF (1a, 1b) DIP 6 ON (2a, 2b) SN 0 V Neutralno SP 24, 230 V AC/DC Napajanje el. energijom 4, 5 SP(AC) SP 4 SP izlaz -maks. 4A 5 -min. 3W 1 INV INV 3 SP 2 DIR 2 DIR Ulaz GND 0 V Neutralno Y 0(2)-10 V 0(4)-20 ma Ulaz X 0(2)-10 V 0(4)-20 ma Izlaz Opcionalno: AME 655 priključen kao 3-tačkasta verzija SN 0 V Neutralno 1,3 24, 230 V AC/DC Napajanje el. energijom 4, 5 SP(AC) 1 4 SP izlaz -maks. 4A 3 5 -min. 3W 1 INV INV 3 SP 2 DIR 2 DIR Ulaz AME 655 Preporučeni poprečni preseka kabla je 1,5 mm 2 4 VD.LE.T4.45 Danfoss 11/2014 DEN-SMT/SI

5 Ožičenje AME 659 SD AME 655 GA AME 659 SD Nemojte dodirivati ništa na PCB! Nemojte skidati zaštitni poklopac pre nego što se napajanje potpuno isključi. Maks. dozvoljeni izlaz struje na terminalima 4 i 5 je 4A. Min. snaga je 3W. regulator 24V 230V AME 655 GA regulator 24V 230V DEN-SMT/SI VD.LE.T4.45 Danfoss 11/2014 5

6 Radni režimi pogona LED indikator radnog režima LED funkcijski indikatori u tri boje (zelena/žuta/ crvena) nalaze se na poklopcu pogona. Ukazuju na različite režime rada pogona. Dugme za RESETOVANJE Pogoni AME 655/658/659 imaju spoljno dugme za RESETOVANJE koje se nalazi na gornjem poklopcu pogona, pored LED indikatora. Pomoću ovog dugmeta možete ući u Stand-By režim ili izaći iz njega (pritisnite jednom) odnosno ući u režim automatske kalibracije hoda ili izaći iz njega (pritisnite i držite 5 sekundi). Detalje o režimima rad potražite u sledećem pasusu. Radni režimi Režim automatske kalibracije hoda Režim automatske kalibracije hoda pokreće se automatski pri prvom povezivanju napajanja sa pogonom. Da biste pokrenuli postupak automatske kalobracije hoda, pritisnite i držite dugme za RESETOVANJE 5 sekundi dok zelena lampica ne počne da trepće. Krajnji položaji ventila su automatski podešeni, a pogon prelazi u stacionarnom režimu i počinje da se odaziva na regulacioni signal. Stand-By režim (verzije AME 655/658/659) Pritisnite dugme za RESETOVANJE i zadržite 1 sekundu da biste ušli u Stand-By režim. Pogon se zaustavlja u trenutnom položaju i prestaje da se odaziva na sve regulacione signale. Crvena lampica je stalno upaljena. Ručno možete da upravljate pogonom pomoću mehaničke ručice (verzije AME 655/658) ili kontrolne dugmadi (verzije AME 655/658/659). Ovaj režim može biti veoma koristan tokom puštanja druge opreme u rad ili za potrebe servisiranja. U ovom režimu možete da podesite i položaje dodatnih prekidača. Da biste napustili Stand-By režim ponovo pritisnite dugme RESETOVANJE. Režim pozicioniranja Pogon automatski radi. Vreteno se izvlači ili uvlači u skladu sa regulacionim signalom. Kad se pozicioniranje završi, pogon prelazi u stacionarni režim. Ako bi iz nekog razloga 3-tačkasti signal (terminali 1 i 3) i Y signal bili istovremeno prisutni, 3-tačkasti signal bi imao prednost. Stacionarni režim Pogon radi bez grešaka. Režim greške Radna temperatura je previsoka proverite temperaturu okoline. Hod je prekratak proverite priključak sa ventilom i rad ventila ili proverite da li je ventil blokiran. 6 VD.LE.T4.45 Danfoss 11/2014 DEN-SMT/SI

7 LED signalizacija LED Tip indikacije Način rada Stalno upaljeno Režim pozicioniranja pogon uvlači vreteno Zeleni LED: Stalno upaljeno Trepće (ciklus od 1 s) Režim pozicioniranja pogon izvlači vreteno Režim automatskog hoda pogon uvlači vreteno Trepće (ciklus od 1 s) Režim automatskog hoda pogon izvlači vreteno Stalno upaljeno Stacionarni režim pogon je dostigao krajnji gornji položaj (uvučeno vreteno) Žuti LED: Stalno upaljeno Stacionarni režim pogon je dostigao krajnji donji položaj (izvučeno vreteno) Trepće Stacionarni režim - Jedno treperenje kada je Y signal prisutan i dva treperenja kada Y signal nije povezan) Crveni LED: Stalno upaljeno Trepće Stand-By režim Režim greške Crveni/ žuti LED Trepće (ciklus od 1 s) Trepće (ciklus od 1 s) Podešavanje ograničenja hoda (uvučeno vreteno) Podešavanje ograničenja hoda (izvučeno vreteno) Tamna Nema indikacije Nema napajanja DEN-SMT/SI VD.LE.T4.45 Danfoss 11/2014 7

8 Podešavanje DIP prekidača Pogon ima DIP prekidače za izbor (sl. 1) ispod zaštitnog poklopca. DIP1: BRZO/SPORO izbor brzine - položaj BRZO; 2 s/mm - položaj SPORO; 6 s/mm DIP2: DIR/INV selektor direktnog ili inverznog hoda (sl. 2): - DIR položaj; pogon deluje direktno na ulazni signal - INV položaj; pogon deluje inverzno na regulacioni signal DIP3: 2-10 V/0-10 V ulaz/izlaz - položaj 2-10 V; ulazni signal je u opsegu od 2-10 V (ulazni napon) ili od 4-20 ma (ulazna struja) - položaj 0-10 V; ulazni signal je u opsegu od 0-10 V (ulazni napon) ili od 0-20 ma (ulazna struja) Selektor opsega signala postavlja Y i X signal. DIP4: LIN/MDF funkcija modifikacije karakteristika (sl. 3): - položaj LIN; linearna korelacija između Y signala i položaja vretena - položaj MDF; omogućava modifikovanu korelaciju između Y signala i položaja vretena. Stepen modifikacije zavisi od podešavanja potenciometra CM. Funkcija omogućava promenu MCV (ventil i pogon) karakteristike (na primer, linearne u logaritamsku i logaritamske u linearnu) i radi sa svim kombinacijama podešavanja DIP prekidača. DIP5: 100%/95% ograničenje hoda (sl. 4): - Podešavanje novog maksimalno izvučenog položaj pogona - Podešavanje novog minimalno izvučenog položaj pogona DIP6: C/P selektor moda izlaznog signala (sl. 5.): - Izlazni signal postoji na terminalu 4 kada je položaj pogona jednak kontrolnoj tački S4 ili niži od nje. Izlazni signal postoji na terminalu 5 kada je položaj pogona jednak kontrolnoj tački S5 ili niži od nje. - DIP6 položaj C pruža konstantni izlazni signal na terminalu 4 ili 5, bez obzira na ulazni signal. - DIP6 položaj P pruža impulsni signal kroz paralelne ili kaskadne zavisne elemente električnog ožičenog ulaza 1 i 3 sa regulatora na izlazne terminale 4 i 5. Sl. 1 Sl. 2 Q SPORO INV 0-10V MDF 95% BRZO ПРЯКО 2-10V ЛИН. Y 100% P PAMETNO. C ACT Uy Ux ly lx CM CM CM Sl. 3 Maks. uvučeno Podesi novo uvlačenje Podesi novo izvučeno maks. izvučeno Kv Sl. 4 (Više detalja potražite u dokumentu sa uputstvima) 8 VD.LE.T4.45 Danfoss 11/2014 DEN-SMT/SI

9 DIP switch setting (continuous) DIP7: Izbor pametne funkcije - Položaj ISKLJUČENO; pogon ne pokušava da otkrije oscilacije u sistemu - Položaj UKLJUČENO; pogon omogućava specijalni algoritam anti-oscilacije pogledajte odeljak o algoritmu anti-oscilacije DIP8: Uy/Iy selektor tipa ulaznog signala: - položaj Uy; ulazni signal Y je postavljen na voltažu (V) - položaj Iy; ulazni signal Y je postavljen na struju (ma) NAPOMENA: Ako je DIP7 u položaju ON, onemogućena je detekcija Y signala. DIP9: Ux/Ix selektor tipa izlaznog signala: - položaj Ux; izlazni signal X je postavljen na voltažu (V) - položaj Iy; izlazni signal X je postavljen na struju (ma) S4 S5 Sl. 5 Anti oscilatorni algoritam (SW 7 u položaju ON) Valve position X signal (V) Aktuator poseduje specijalni antioscilatorni algoritam. U slučaju oscilacije regulacionog signala Y na određenoj tački (Sl.1 ) - gledano sa vremenom algoritam počinje da prigušuje pojačanje izlaza za ventil. Umesto statičke karakterisitke karakteristika aktuatora se menja u dinamičku. Nakon prestanka oscilacije regulacionog signala karakteristika pogona ponovo postaje statička. Sl. 1 imcv 2. generacija Harmonijske oscilacije su visoko frekventne oscilacije sa malom amplitudom koja varira oko sopstvene ravnotežne vrednosti a ne oko zadate vredosti temperature. Moguće je da se javljaju i u do 70% vremena rada pogona, iako je sistem pravilno pušten u rad. Harmonijske oscilacije imaju negativan uticaj na regulacionu stabilnost, životni vek ventila i pogona.. Funkcija zaglađivanja Funkcija zaglađivanja je implementirana u drugoj generaciji anti-oscilatornih funkcija i ona smanjuje harmonijske oscilacije, kao posledica rada funkcije stvarna sobna temperatura je bliža zadatoj temepaturi. Gladak rad pogona produžava životni vek ventila i pogona i štedi energiju uz sniženje sveukupnih proškova. temperatura radna tačka temperatura radna tačka vreme vreme regulacioni signal povratni signal DEN-SMT/SI VD.LE.T4.45 Danfoss 11/2014 9

10 Ručni režim rad Mehanički i električni rad ne smeju se koristiti istovremeno! Pogoni AME 655/658 mogu se ručno pozicionirati kada se nalaze u Stand-By režimu ili kada nema napajanja (mehanički). Pogoni AME 659 mogu se ručno pozicionirati samo u Stand-By režimu. Tip pogona Mehanički rad Električni rad AME 655 AME 658 AME 659 B A A Mehanički ručni rad Pogoni AME 655/658 imaju prekidač za ručni rad na vrhu kućišta, što omogućava ručno pozicioniranje pogona. Mehanički ručni rad treba da se koristi samo kada nema napajanja. B Električni ručni rad Pogoni AME 655, 658/659 imaju dva dugmeta na vrhu kućišta koja se koriste za električno ručno pozicioniranje (nagore ili nadole) ako se pogon nalazi u Stand-By režimu. Prvo pritisnite dugme RESETOVANJE dok pogon ne pređe u Stand-By režim (pali se crveni LED). Ako pritisnete gornje dugme, vreteno će se uvući, a ako pritisnete donje dugme, vreteno će se izvući. Dimenzije Minimalno VD.LE.T4.45 Danfoss 11/2014 DEN-SMT/SI

11 Pogon kombinacije sa ventilima VFM 2 VF 2 (DN ) VL 2 (DN 100) VFS 2 (DN ) VF 3 (DN ) VL 3 (DN 100) VFG(S) 2 + adapter: 065B3525 (DN 15-65) 065B3526 (DN ) 065B3527 (DN ) VFU + adapter: 065B3525 (DN 15-65) 065B3526 (DN ) VFG 3 + adapter: 065B3525 (DN 25-50) 065B3526 (DN ) AFQM 6 + adapter 065B3527 AFQM PN 16 (DN ) AFQM PN 25 + adapter 065B3527 DEN-SMT/SI VD.LE.T4.45 Danfoss 11/

12 Danfoss d.o.o. Đorđa Stanojevića Novi Beograd Tlf: Fax: Danfoss ne prihvata nikakvu odgovornost za moguće greške u katalozima, brošurama i drugim štampanim materijalima. Danfoss zadržava pravo na izmene na svojim proizvodima bez prethodnog upozorenja. Ovo pravo se odnosi i na već naručene proizvode, pod uslovom da te izmene ne menjaju već ugovorene specifikacije. Svi registarski zaštitni znaci u ovom materijalu su vlasništvo (respektivno) odgovarajućih preduzeća Danfoss. Ime Danfoss i Danfoss logotip su registarski zaštitni znak preduzeća Danfoss A/S. Sva prava zadržana. 12 VD.LE.T4.45 Produced by Danfoss A/S 11/2014
