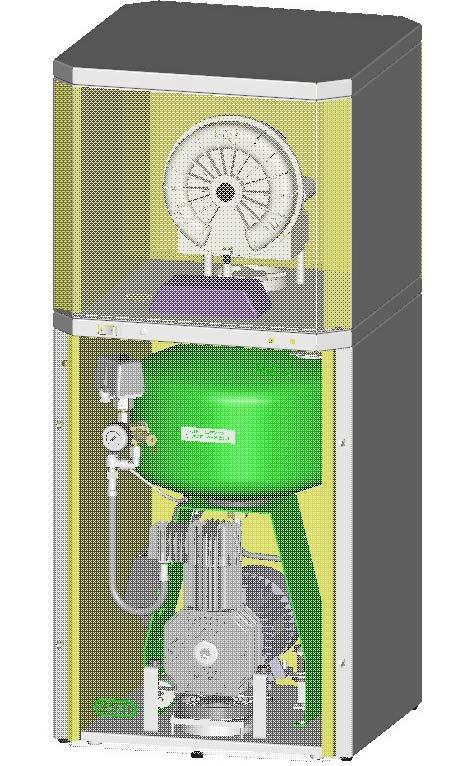

SERVISNÝ MANUÁL. Bezolejové kompresory. Bezolejové kompresory s odsávačkou DK50 PLUS, DK50 PLUS S DUO

Transcript

1 Bezolejové kompresory DK50 PLUS, DK50 PLUS S Bezolejové kompresory s odsávačkou DUO EKOM s.r.o. Priemyselná 5031 / PIEŠŤ ANY Slovenská republika tel.: fax: ekom.sk

2 ÚČEL A POUŽITIE Kompresor D50 PLUS slúži ako zdroj čistého bezolejového stlačeného vzduchu pre pohon zubolekárskych prístrojov a zariadení. Kompresor D50 PLUS S v skrinke slúži ako zdroj čistého bezolejového stlačeného vzduchu pre pohon zubolekárskych prístrojov a zariadení. Skrinku s kompresorom možno umiestniť priamo v zubnej ordinácii ako súčasť dentálneho nábytku. Kompresor s odsávačkou DUO slúži ako zdroj čistého bezolejového tlakového vzduchu a zároveň ako zdroj podtlaku pre pohon zubolekárskych zariadení a prístrojov. Zariadenie je použiteľné pre všetky typy dentálnych súprav, ktoré sú vybavené separátorom. TECHNICKÉ ÚDAJE Výkonnosť kompresora pri pretlaku 0,5 MPa.: 70 l min -1 ± 10% Čas naplnenia vzdušníka z 0 po 0,6 MPa max. 115 s Menovité napätie / frekvencia: 230 V ± 10% / 50 Hz (60Hz) Prúd: - DUO: 3,4 A / 2,6 A odsávačka - DK50 PLUS: 3,4 A Objem vzdušníka: 25 lit. Pracovný tlak kompresora: 0,45-0,6 MPa ± 10% Poistný ventil - otvárací tlak: 0,8 MPa Podtlak odsávačky: min. 8 kpa Ovládanie odsávačky napätím 24 V/ 0,1 A DC/AC alebo spínačom pri verzii T Hmotnosť zariadenia: - DUO 103 kg - DK50 PLUS 44 kg - DK50 PLUS S 73 kg Rozmery (šxhxv) v mm: - DUO 550 x 550 x DK50 PLUS 460 x 460 x DK50 PLUS S 550 x 550 x 790 Režim prevádzky: - DUO kompresor prerušovaná prevádzka, S3-60 % odsávačka trvalá prevádzka, S1 - DK50 PLUS trvalá prevádzka, S1 - DK50 PLUS S prerušovaná prevádzka, S3-60 % Kompresory sú konštruované pre prostredie vnútorných priestorov, kde sa teplota vzduchu pohybuje v rozmedzí +5 C až +35 C, relatívna vlhkosť vzduchu neprekračuje 80%, absolútna vlhkosť vzduchu neprekračuje 15 g/m 3. Zariadenia sú vyhotovené ako prístroje typu B v triede I. podľa STN EN ZOSTAVENIE A MONTÁŽ Po vybalení kompresora odstráňte fixačné vložky! Kompresor s odsávačkou DUO rozvody v podlahe - skrinku kompresora postaviť na miesto pripravených rozvodov médií v podlahe (viď plán inštalácie). Hadice sania a výfuku skrátiť a pripojiť k rozvodom z podlahy, prívodnú šnúru odpojiť vo svorkách plošného spoja a nahradiť prívodom elektrickej energie (poz.8) (alebo prívodnú šnúru vyviesť zadným otvorom v skrinke. K svorkám plošného spoja pripojiť prívod ovládacieho napätia (poz.5) zo súpravy. Kompresor zasunúť do skrinky tak, aby predná časť kompresora smerovala von zo skrinky. Hadicu odkalovania vyviesť cez zadný otvor v skrinke, pripojiť tlakovú hadicu k rozvodom a elektrickú šnúru kompresora zapojiť do zásuvky v plošnom spoji. Potom nasadiť a ustaviť skrinku odsávačky pomocou fixačných kolíkov. Dvere kompresora nasadiť a priskrutkovať k plášťu skrinky. Do otvorov po skrutkách vsadiť krytky. Kompresor s odsávačkou DUO rozvody na podlahe ustaviť skrinku a kompresor na miesto, vyviesť hadicu tlakového vzduchu, hadice odkalovania, sania a výfuku cez zadný otvor v skrinke kompresora, elektrickú šnúru kompresora zapojiť do zásuvky v plošnom spoji, priviesť a do svoriek plošného spoja pripojiť prívod ovládacieho napätia, vidlicu šnúry zapojiť do sieťovej zásuvky. SM-DK50PLUS,DUO-SK-3.doc 2

3 Kompresor DK50 PLUS vybaliť, postaviť na podlahu miestnosti a pripojiť hadicou ku spotrebiču (zubolekárskej súprave). Vidlicu šnúry zapojiť do sieťovej zásuvky. Kompresor v skrinke DK50 PLUS S - vybaliť, ustaviť skrinku a kompresor na miesto, vyviesť hadicu tlakového vzduchu, hadicu odkalovania cez zadný otvor v skrinke kompresora, vidlicu šnúry zapojiť do sieťovej zásuvky. Pri postavení výrobku na mäkkú podlahu (napr. koberec) je nutné vytvoriť medzeru pod skrinkou a kompresorom podložením pätiek tvrdými podložkami z dôvodu dobrého chladenia výrobku. UVEDENIE VÝROBKU DO PREVÁDZKY Po zabudovaní, zostavení a pripojení zariadenia na el. sieť sa zariadenie uvedie do prevádzky zopnutím sieťového vypínača. Ľavá kontrolka signalizuje stav zariadenia v prevádzke, pravá konrolka signalizuje činnosť odsávačky, ktorá je ovládaná zo súpravy (len DUO). Po prvom zapnutí sa vzdušník kompresora natlakuje na vypínací tlak a kompresor sa samočinne vypne. Ďalej pracuje kompresor už v automatickom režime, t.j. podľa spotreby je činnosť kompresora ovládaná tlakovým spínačom. Pri dlhšej činnosti kompresora sa môže zvýšiť teplota v priestore skrinky nad 40 C, kedy sa zopne automaticky chladiaci ventilátor. Po vychladení priestoru pod cca 32 C sa ventilátor opäť vypne. Ventilátor je tiež spínaný súčasne s motorom kompresora. U kompresora je dovolené meniť tlakové medze tlakového spínača len po predchádzajúcej konzultácii s výrobcom. Prestavovanie tlaku poistného ventilu je zakázané! ÚDRŽBA VÝROBKU Vypustenie skondenzovanej kvapaliny: Pri pravidelnej prevádzke je potrebné 2-3 x za týždeň vypustiť skondenzovanú kvapalinu z tlakovej nádoby. Kompresor vypnúť zo siete a znížiť tlak vzduchu vo vzdušníku na 0,1 0,2 MPa (odpustením vzduchu cez pneumatický nástroj). Potom nasmerovať hadicu s odkalovacím ventilom do pripravenej nádoby a otvorením ventilu vypustiť skondenzovanú kvapalinu. Výmena filtračnej vložky: Pri pravidelnej prevádzke kompresorov je potrebné 2x za rok vymeniť filtračné vložky (3 ks). Z veka kľukovej skrine vybrať zátku s otvorom a znečistené vložky, na ich miesto vložiť nové vložky a nasadiť zátku. VYHĽADÁVANIE PORÚCH A ICH ODSTRÁNENIE Výrobca si vyhradzuje právo vykonať na prístroji zmeny, ktoré však neovplyvnia podstatné vlastnosti prístroja. POZOR, PRED ZAČATÍM PRÁCE ODPOJTE ZARIADENIE OD ELEKTRICKEJ SIETE! Činnosti súvisiace s odstraňovaním porúch môže vykonávať len zaškolený pracovník servisnej služby! Porucha Prejav a možné príčiny Spôsob odstránenia 1. Kompresor sa a/ chýba sieťové napätie a/ skontrolovať poistky, prerušené vymeniť nerozbieha b/ prerušený prívod elektr. energie b/ - prerušená sieťová šnúra - poškodený diel vymeniť - povolená svorka - svorky dotiahnuť - prerušené vinutie motora - vymeniť elektromotor - poškodená teplotná ochrana - vymeniť elektromotor - prekontrolovať svorky a funkciu - dotiahnuť svorky, príp. vymeniť tlak.spínača tlak. spínač - poškodený solenoid. ventil - vymeniť solenoid. ventil SM-DK50PLUS,DUO-SK-3.doc 3

4 c/ vysoký odber prúdu c/ - skontrolovať kondenzátory - poškodený kondenzátor vymeniť - mechanicky ťažký chod - poškodený piest, príp. i valec zadretie piesta vymeniť - poškodené vinutie motora - motor vymeniť 2. Kompresor často a/ netesnosti vo vzduchovej a/ prekontrolovať spoje na spospína aj bez sieti trebičoch, netesné spoje utesniť odberu vzduchu b/ netesnosti na kompresore b/ - únik vzduchu v spojoch vzdu- - spoje skontrolovať napr. mydlovou chovej armatúry ( spoje tlak. vodou, netesné spoje utesniť, vymeniť spínača tlakomera, poistného spätný ventil odskúšať a prečistiť, a spätného ventilu a výstupu poškodený vymeniť - netesnosť spätného ventila 3. Kompresor je a/ klepanie alebo iné kovové zvuky a/ hlučný - poškodené ložisko - poškodené ložisko ojnice vymeniť 4. Výkonnosť je a/ silne znečistená filtračná vložka a/ filtračnú vložku vymeniť znížená, cyklus b/ nízka výkonnosť agregátu b/ chodu kompre- - teplota okolia vysoká zvýšené - opotrebované krúžky piestu vymeniť sora sa predlžuje opotrebenie piestnych krúžkov - poškodené tesnenie medzi hlavou - vymeniť tesnenie, dotiahnuť hlavu valcom a ventilovou doskou 5. Odsávačka ne- a/ chýba sieťové napätie a/ poškodené poistky vymeniť pracuje b/ prerušený prívod energie b/ - prerušený sieťový prívod - poškodený diel vymeniť - povolená svorka - svorky dotiahnuť - ovládacie napätie prítomné - kontrola funkcie relé - chýba ovládacie napätie - kontrola ovlád. napätia na súprave, kontrola napätia PST- DO2, kontrola zopnutia mikrospínača na súprave 6. Odsávačka a/ netesnosti v sacom potrubí, a/ prekontrolovať tesnosť potrubia, neodsáva, alebo cudzí predmet v sacom potrubí netesné spoje utesniť, cudzí len slabo, motor predmet odstrániť pracuje SM-DK50PLUS,DUO-SK-3.doc 4

5 230 V ELEKTRICKÝ PREDMET TR. I TYP B 230 V ELEKTRICKÝ PREDMET TR. I TYP B SM-DK50PLUS,DUO-SK-3.doc 5

6 - lepené spoje - anaeróbne lepidlo LOCTITE AGREGÁT 1BA Hz AGREGÁT 1BA Hz Obr. A SM-DK50PLUS,DUO-SK-3.doc 6

7 PIEST S OJNICOU 4CA-004 A / 13 - lepené spoje - anaeróbne lepidlo LOCTITE PIEST ÚPLNÝ 4CA-037 A / 18 SM-DK50PLUS,DUO-SK-3.doc 7

8 pol. 40* - platí do v.č. E HLAVA VALCA ÚPLNÁ 4CA-070 A / VENTILOVÁ DOSKA ÚPLNÁ 4CA-023 A / 38 - lepené spoje - anaeróbne lepidlo LOCTITE OJNICA S LOŽISKOM 4DA-014 A / 41 SM-DK50PLUS,DUO-SK-3.doc 8

9 pol. 1*,18* - platí do v.č. E pol. 39*,57* - platí do v.č. E pol. 24*,58* - platí do v.č. E lepené spoje - anaeróbne lepidlo LOCTITE VZDUŠNÍK Obr. B SM-DK50PLUS,DUO-SK-3.doc 9

10 ZÁKLADŇA KOMPLETNÁ 4BA-145 B / POISTNÝ VENTIL 4BA-025 B / 38 SM-DK50PLUS,DUO-SK-3.doc 10

11 Agregát AIR - MATIC Agregát UNI - JET 75 ODSÁVAČKA Obr. C SM-DK50PLUS,DUO-SK-3.doc 11

12 13-18 lepiť lepidlom VIPOKONTAKT 38N SKRINKA PLUS 3BA-228 Obr. D SM-DK50PLUS,DUO-SK-3.doc 12

13 duo lepiť lepidlom VIPOKONTAKT 38N SKRINKA DUO Obr. E SM-DK50PLUS,DUO-SK-3.doc 13

14 1 - Obrys skrinky 2 - Obrys základne 3 - Predná časť - dvere 4 - Prípojka tlakového vzduchu G3/8" 5 - Prívod ovládacieho napätia odsávačky (DUO) 2Ax1,5x Sanie odsávačky (DUO) 7 - Výtlak odsávačky (DUO) 8 - Prívod napájacieho napätia 230V/50(60)Hz, 3Cx1.5x všetky rozmery sú v milimetroch - vzdialenosť od steny min. 80mm SM-DK50PLUS,DUO-SK-3.doc 14

15 ZOZNAM ND A AGREGÁT 50 Hz 1BA AGREGÁT 60 Hz 1BA A1 Motor 1LF7096-4AJ97-ZN A3 Kľuková skriňa 1KA A4 Skrutka M8x A5 Kľuka kompletná 4CA A6 Kľuka komp. 4CA-014 (60Hz) A7 Skrutka 4KB-123 (M6x30) A8 Ložisko RS A9 Skrutka M5x A10 Podložka pružná A11 Ojnica delená 4KA A12 Valec 2KA A13 Piest s ojnicou 4CA A14 Ložisko HK A15 Tesniaci krúžok G10x14x A16 Piestny čap 4KA A17 Poistný krúžok A18 Piest úplný 4CA A19 Tesniaci piest.krúžok 4KA A20 Pružný krúžok 4KA A21 Vodiaci piest.krúžok 4KA A22 Sedlo membrány 3KA A23 Skrutka membrány 4KA A24 Membrána 4KA A25 Krúžok 50x A26 Hlava valca úplná 4CA A27 Skrutka M6x A28 Podložka pružná A29 Pružina II. 4KA A30 Lišta 1 4KB A31 Skrutka M5x A32 Lišta 4KA A33 Veko kľuk. skrine 2KA A34 Zátka sania 4KB A35 Filtračná vložka 4KA A36 Skrutka M4x A37 Piest 3KA A38 Ventil. doska úplná 4CA A40 Spojka G3/8 x M16 4KB A40* Spojka M16x1.5 4KA A41 Ojnica s ložiskom 4DA A42 Skrutka M8x A43 Podložka 8, A44 Podložka pružná A49 Matica M B VZDUŠNÍK B1 Vzdušník 25L G3/ B1* Vzdušník 25L M27x B2 Rám kompresora 2KB B3 Základňa kompletná 4BA B4 Základňa úplná 3BA B5 Gumový doraz CM B6 Podložka 5, B7 Skrutka M5x B8 Skrutka M5x B9 Príchytka 4KA B10 Skrutka M8x B11 Podložka 8, B12 Matica M B13 Podložka pružná B14 Ventilátor B15 Náustka 4KA B16 Tlakový spínač MDR 2/ B17 Tlakomer φ 50 1/4" B18 Nástavok kompl.4ka-272 G3/ B18* Nástavok kompl.4ka-272 M B19 Gumová pružina B20 Kondenzátor 30M / 450V B21 Koleno 3/8" M/F B23 Podložka-tesnenie 4KA B24 Spojka G3/8 4KB B24* Spojka G3/8xM16 4KA B25 Držiak solenoidu 4KB B26 Podložka vzdušníka 4KA B27 Podložka PLUS 4KA B28 Zaisťov. matica G3/4 4KA B29 Tesnenie odk. matice 4KA B30 Náustka G1/4 4KA B31 Matica spojovacia 4KA B32 Tesnenie Cu 11x6 4KA B33 Doska spínača 4KA B34 Teplotný spínač TH B35 Prítlačná doska sp. 4KA B36 Podložka 3, B37 Skrutka M3x B38 Poistný ventil 4BA B39 Spätný ventil 4KA-735 G3/ B39* Spätný ventil 4KA-735 M16x B40 Tesnenie Cu 20x14 4KA B41 Tesnenie Cu 14,5x6 4KA B42 Matica spojovacia 4KA B46 Záves 25-1 PLUS 4KB B47 Záves KB B48 Sedlo poist. ventilu 4KA B49 Tesnenie poist.ventilu 4KA B50 Piestik úplný 4CA B51 Pružina 4KA B52 Teleso ventilu II. 4KA B53 Nastavovacia skrutka 4KA B54 Krúžok poistný φ 3, B55 Ovládacia skrutka 4KA B56 Hadica φ mm B57 Hadica DN8x400 konc.g3/ B57* Hadica DN8x400 konc.m16x B58 Prevleč.maticaG3/8 4KB B58* Prevleč.maticaM16x1.5 4KA B59 Kuželka 8 4KA B60 Gumová prechodka 8x B61 Gumová prechodka 13x B62 Skrutka M5x B63 Podložka pružná B64 Hadica DN4 M12x1, B65 Odvodňov. ventil 1/4" 4KA B66 Odkalovacia matica 4KA B68 Kryt ventilátora B69 Istič LSN 4-D/ B70 Skrutka M3x SM-DK50PLUS,DUO-SK-3.doc 15

16 ZOZNAM ND B71 Kryt PLUS 3KA B72 Príchytka 6706 (PVJ6) B73 Podložka pružná B74 Skrutka M3x B75 Svorkovnica B76 Skrutka M5x B77 El.izol.podložka úplná 4BA B79 Matica M B87 Skrutka M4x B88 Príchytka 6806 (PVO8) B89 Príchytka 6712 (PVJ12) B90 Solenoidový ventil B91 Spojka hadicová 6x4 G1/ B92 Tlmič odfuku 1/ B93 Zátka 1/ C ODSÁVAČKA DUO C1 Agregát sací Airmatic 50Hz C2 Agregát sací Airmatic 60Hz C3 Agregát Uni Jet 75 50Hz C4 Agregát Uni Jet 75 60Hz C5 Silentblok M C6 Silentblok M C7 Stĺpik III (Airmatic) 4KA C8 Stĺpik IV (Airmatic) 4KA C9 Stĺpik (Uni Jet) 4KA C10 Hadica φ C11 Podložka 8, C12 Podložka pružná C13 Skrutka M8x C14 Matica M D SKRINKA DK50 PLUS S D1 Plášť dolnej skrinky úp.4ca D2 Dvere dol.skrinky úplné 4CA D3 Horná doska 3KB D4 Zátka biela D5 Matica M D6 Gumový doraz CM D7 Podložka 4, D8 Skrutka M4x D9 Podložka 5, D10 Nit trhací 4x9,5x D11 Skrutka M5x16 úpr. 4KB D12 Zátka biela D13 Vložka 1 DUO 4KA D14 Vložka 8 DUO 4KA D15 Vložka 9 DUO 4KA D16 Vložka SVA 4KB D17 Vložka 2 DUO 4KA D18 Vložka 3 DUO 4KA E7 Horná doska úplná 4CA E8 Zátka biela E9 Matica M E10 Podložka pružná E11 Kolík 4KA E12 Matica M E13 Gumový doraz CM E14 Podložka 4, E15 Skrutka M4x E16 Kryt DUO 4KA E17 Plastový stĺpik LCBS E18 Osadený PS1 DUO 4ZB E19 Osadený PS T1 DUO 4ZB E20 Tlejivka číra, 230V E21 Tlejivka zelená, 230V E22 Vypínač 2-pólový (16A) E23 Podložka 5, E24 Nit trhací 4x9,5x E25 Skrutka M5x16 úpr. 4KB E26 Ventilátor E27 Podložka pružná E28 Skrutka M5x E29 Podložka Ms E30 Matica Ms M E31 Lišta L E41 Zátka biela E42 Vložka 5 DUO 4KA E43 Vložka 6 DUO 4KA E44 Vložka 1 DUO 4KA E45 Vložka 2 DUO 4KA E46 Vložka DUO 2V 4KA E47 Vložka 7 DUO 4KA E48 Vložka 8 DUO 4KA E49 Vložka 4 DUO 4KA E50 Vložka 9 DUO 4KA E51 Vložka SVA 4KB E52 Vložka 11 DUO 4KA E53 Vložka 3 DUO 4KA E54 Kolík ekvipot. pospoj. 4KB E SKRINKA DUO E3 Plášť dolnej skrinky úp.4ca E4 Dvere dol.skrinky úp. 4CA E5 Medzidoska úplná 4CA E6 Plášť hor.skrinky úplný 4CA SM-DK50PLUS,DUO-SK-3.doc 16
