1 ТРЕТО СОВЕТУВАЊЕ Охрид 3 6 октомври 2001 Gordana Trajkovska,dipl.ma{.ing.AD FK Negotino,Negotino Julijana Lazarova,dipl.met.ing.AD FK Negotino,Negotino ANALIZA NA NOSE^KO JA@E VO NN SKS OD TIP X00/0 0.6/1 KV I PREDLOG ZA ZAMENA NA POSTOE^KITE KONSTRUKCII SO NOVI KRATKA SODR@INA Od analizata na nose~koto ja`e vo NN SKS od tip XXO/O 0.6/1 kv dojdovme do zaklu~ok deka Al/^ ja`e 61/10 treba da go zamenime so Al/^ ja`e 50/8, a AlMg1E ja`e 71,5 mm 2 treba da go zamenime so AlMgSiE ja`e 54,6 mm 2.Za da go opravdame na{iot zaklu~ok potrebno e da napravime analiza na gorenavedenite ja`iwa i da gi sogledame prednostite na predlo`eni re{enija, {to vsu{nost e i temata na ovoj referat. Sodr`ina na referatot e slednata: 1.Voved. 2.Analiza na nose~koto Al/^ ja`e 61/10 mm²² i Al/^ ja`e 50/8 mm² vo NN SKS. 3.Analiza na nose~koto AlMg1E ja`e 71,5mm² vo NN SKS.²²² 4.Analiza na AlMgSi E ja`e 54,6 mm² vo NN SKS.²²² KLU^NI ZBOROVI: Nose~ko ja`e vo NN SKS, Al/^ ja`e, AlMg1E ja`e, AlMgSiE ja`e. SUMMARY From the analyses of self-support rope in SCR we can conclude that Al/St rope 60/10 should be replace with Al/St rope 50/8 and AlMg1E 71.5 mm² with AlMgSiE 54.6mm².To confirm our resume we need to see all advantages and disadvantages and make analyses of these ropes which are subject of this summary consisted of: 1.Introduction 2.Analyse of Al/St 60/10 mm² and Al/St 50/8 mm² 3.Analyse of AlMg1E 71.5mm² 4.Analyse of AlMgSiE 54.6 mm² 1.Voved Vo primena se dva tipa na NN SKS (Nisko Naponski Samonose~ki Kabelski Snop) a) Tip X00/0-A - So aluminiumski fazni provodnici i nose~ki provodnik od legura na Al i Mg, (E AlMg1) ili Al/^. Faznite provodnici i nose~kiot provodnik se izolirani so umre`en polietilen vo crna boja (sl.1) P21-02

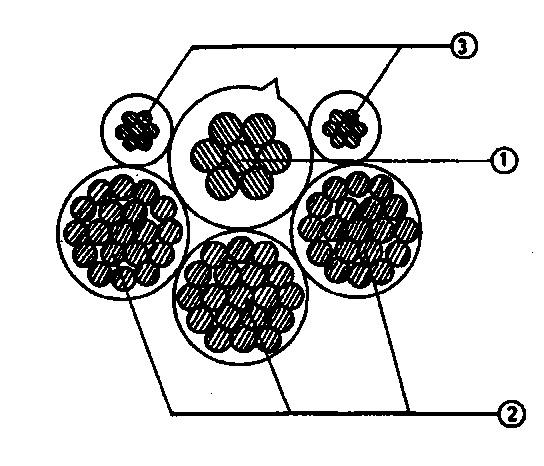

2 P /8 1.nose~ki provodnik 2.fazni provodnici 3.provodnici za javno osvetluvawe sl.1 b) Tip X00-A - So aluminiumski fazni provodnici i za{titno- neutralen provodnik so izolacija od umre`en polietilen vo crna boja, bez poseben nose~ki provodnik.(sl.2) 1.n 1.Neutralen provodnik, za{titno-neutralen provodnik 2.fazni provodnici sl.2 Bidej}i vo na{ata tema }e ja razrabotime problematikata na nose~koto ja`e vo NN SKS, zna~i deka za nas e predmet na posmatrawe NN SKS od tipot X00/0-A. Vo na{ite distributivni mre`i se koristat slednite konstrukcii na nose~koto ja`e vo NN SKS od tipot X00/0 0.6/1 kv. Al/^ ja`e so konstrukcija 61/10(6x3.60/1x3.60) AlMg1E ja`e so konstrukcija 71,5 mm² (7x3.60) 2. Analiza na nose~koto Al/^ ja`e 61/10 mm²i Al/^ ja`e 50/8 mm vo NN SKS. 2.1 Analiza na nose~koto Al/^ ja`e 61/10 mm vo NN SKS. Vo tabela 1. se dadeni konstrukcii na NN SKS so nose~ko ja`e od Al/^ 61/10mm²

3 P /8 Tabela 1. Fazni provodnici Konstrukcija na NN SKS Nose~ko Al/^ ja`e mm 2 1x61/10 1x61/10 1x61/10 1x61/10 Provodnici za osvetluvawe 1x25 2x25 Ovoj NN SKS se koristi vo nadzemnite elektri~ni mre`i za distribucija na elektri~na energija,za priklu~oci za ku}i,za mre`i vo javni osvetluvawa i za industriski razvod na energija. Vo tabela 2. se dadeni osnovni tehni~ki karakteristiki na nose~kiot provodnik Al/^-61/10. Tabela 2. Naziven Konstrukcija min.pre~nik max.otpor na 20 C debelina naizolacija 61/10 6x3.60/1x min.debelina na `ila Prekidnata sila na nose~koto (neutralno) ja`e ne smee da bide pomala od 17000N. Prekidnata cvrstina na aluminiumskata `ica vo ja`eto pred poja`uvawe treba da e pome u ( ) N/mm². Vo tabela 3. se dadeni osnovni tehni~ki karakteristiki na tvrdo vle~ena Al `ica za elektrotehni~ki celi. Tabela 3. Nazivna vrednost Dozv. otstapuvawe Ra~unski Najmala zatez.cvrstina (N/mm²) Podol`na masa (kg/km) Ra~.podol`. otpornost 3.5 ± ± Vo tabela 4. se dadeni osnovni tehni~ki karakteristiki na ~eli~na okrugla pocinkuvana `ica za elektrotehni~ki celi od grupa na ~elik ^- 3 i kvalitet na `ica JS1.

4 P /8 Tabela 4. Naziv. vred. na pre~nik Napreg.pri izdol`uv. min.1% Zatezna cvrst. min Dozvol otstapuvawe Izdol- `uvawe A min. Pre~. na trn za isp. namot. Min.br. na usukuv. Povr. popr. Podol`na masa (N/mm) (N/mm) (%) L=100xd (kg/km) ± povr{inska masa na cink =260 gr/m² broj na potopuvawa= Analiza na prekidna sila na Al/^ ja`e (61/10) Fra~=AAl*σminAlp.p + A~ * σ1% Fra~=61.1 * * 1100 = = N Za da ja ispolni nose~kata funkcija vo SKS, Al/^ ja`e treba da obezbedi prekidna sila pogolema od N. Prekidna sila na nose~koto ja`e e za 23.9 (24) % pogolema od potrebnata. Predlagam: Konstrukcijata na postoe~koto ja`e da se zameni so konstrukcija 50/8 ( 6x3.20 ) / ( 1x3.20 ). 2.3 Analiza na prekidna sila na Al/^ ja`e ( 50/8 ) Fra~=AAl * σminalp.p + A~ * σ1% Fra~=14.3 * * 1100 = = N Ovaa konstrukcija mo`e da ja obezbedi potrebnata nose~ka sila bidejki, od analizata na izve{taite od na{ata laboratorija od 1996 god. do 2000 god. site sili na Al/^ ja`e 50/8 se pogolemi od N.(odnosno N ). Konstrukcijata na Al/^ ja`e 61/10 ne postoi vo drugite standardi osven vo JUS N.C Konstrukcijata Al/^-50/8 postoi vo DIN Ovoj proizvod ve}e go rabotime taka da nema da imame nikakov problem pri usvojuvaweto. Vrz baza na gorenavedenite obrazlo`enija na{iot predlog e da se usvoi nova konstrukcija na nose~koto ja`e 50/8. Tabela 6: Al/^ ja`iwa 61/10 i 50/8 za nadzemni vodovi i Al/^ ja`e 61/10 za SKS. Tabela 6 Naz. Konstrukstruk. Kon- Pre- Pre- Vku- Pre- Pre~nik Podol` Ra~. Podol sek sek pno ~nik A/^ masa sila el. na Al na ^ Al ^ ^ kinewe otpor (kg/km) (N) 61/10 6x3.60 1x /8 6x3.20 1x po DIN /10 6x3.60 1x

5 P /8 Za SKS se bara pomala prekidna sila za istiot (61/10 ) vo odnos na ja`iwata za nadzemni vodovi. Ako gi posmatrame Al/^ ja`e 61/10 za SKS i Al/^ ja`e 50/8 za nadzemni vodovi i gi analizirame od aspekt na sila, mo`e da se ka`e deka ja`eto 61/10 mo`e da se zameni so ja`eto 50/8. Ako gi analizirame od aspekt na te`ini mo`e da se ka`e deka so prifa}awe na novata konstrukcija 50/8 }e se namali te`inata za 21 %. Ako analizirame od aspekt na pre~nikot mo`e da se ka`e deka pre~nikot se namaluva za 11 %. Vo tabela7 e dadena analiza na te`inite i cenite na Al/^ 61/10 i Al/^ 50/8. Tabela 7 Naziv i konstrukcija Te`ina Cena DM/km X00/0AFe-A+61/ X00/0AFe-A+50/ X00/0AFe-A+61/ X00/0AFe-A+50/ Od gore prilo`enoto se gleda deka e sosema opravdana zamenata na Al/^ 61/10 so Al/^ 50/8 i od aspekt na potro{uva~kata na materijali t.e te`inata i od aspekt na cenata na ~inewe. Vo odnos na te`ina o~igledno e namaluvaweto na te`ina za 6.2% i 4.2%,a naravno i za cenite mo`e da se ka`e deka se poniski za 6.5% i 4.5%. 3. Analiza na nose~koto AlMg1E ja`e 71.5 mm 2 vo NN SKS Vo tabela 8. e dadena konstrukcija na NN SKS so nose~ko ja`e AlMg1E 71.5 mm 2. Tabela 8 Konstrukcija na NN SKS Fazni provodnici Nose~ko AlMg1 E ja`e mm Provodnici za osvetluvawe 1x25 2x25 Ovoj NN SKS se koristi vo nadzemnite elektri~ni mre`i za distribucija na elektri~na energija,za priklu~oci za ku}i,za mre`i vo javni osvetluvawa i za industriski razvod na energija.

6 P /8 Vo tabela 9. se dadeni osnovni tehni~ki karakteristiki na nose~koto AlMg1 E ja`e 71.5 mm 2 Presek na nose~ko ja`e Najmal br. na `ici Min.pre~nik na provod. Mak.otpor na 20 S Debelina na izolacija Pre~nik na `ila Prekidnata sila na nose~koto (neutralno) ja`e ne smee da bide pomala od N. Nose~koto ja`e 71.5 mm 2 e napraveno od AlMg1E tvrdo vle~ena okrugla `ica za elektrotehni~ki celi, so karakteristiki dadeni vo tabela 10. Tabela 10 Naz. vrednost AlMg1E `ica Dozvoleno otstapuvawe Ra~unski Min. zatezna cvrstina (N/mm²) Podol`na masa (kg/km) Ra~.podol`na otpornost 3.6 ± Analiza na prekidna sila na AlMg1E ja`e 71.5 mm 2 Fra~.=Ara~ * σmin p.p * 0.95 Fra~.=71.5*252*0.95=17117 N Za da ja ispolni nose~kata funkcija vo SKS, AlMg1E ja`e treba da obezbedi prekidna sila pogolema od N. Prekidnata sila na nose~koto ja`e e 10.4 % pogolema od potrebnata. AlMg1E ja`eto 71,5 mm 2 ne postoi vo drugite standardi osven vo JUS {to zna~i deka se raboti samo kaj nas i na prostorite na biv{ite JU republiki.mislam deka e krajno vreme i nie da po~neme da go proizveduvame i primenuvame vo Elektrodistribuciite toa {to svetot go primenuva oddamna, a toa e AlMgSiE ja`e 54.6mm 2 ili 70 mm 2. Predlagam: Konstrukcijata na postoe~koto AlMg1 E ja`e 71.5 mm 2 da se zameni so nose~koto AlMgSi E ja`e 54.6 mm 2 ili 70 mm 2 zavisno od konstrukcija na SKS. 4. Analiza na nose~koto AlMgSi E ja`e 54.6 mm 2 i 70 mm 2 vo NN SKS. Vo tabela 11. se dadeni konstrukciite na NN SKS so nose~ko ja`e AlMgSiE 54.6 mm 2. i 70 mm²

7 P /8 Tabela 11. Konstrukcija na NN SKS Fazni provodnici Nose~ko AlMgSi E ja`e mm kx kx16 Provodnici za osvetluvawe kx16 kx25 kx16 3x kx16 Ovie konstrukcii se po Francuskiot standard NF C (Izolirani ili pla{tirani kabli za energetski sistemi.snop od poja`eni `ili za nadzemni vodovi od naponsko nivo 0.6/1 kv). Ovoj NN SKS se koristi vo nadzemnite elektri~ni mre`i za distribucija na elektri~na energija,za priklu~oci za ku}i,za mre`i vo javni osvetluvawa i za industriski razvod na energija. Vo tabela 12. se dadeni osnovni tehni~ki karakteristiki na nose~koto AlMgSi E ja`e 54.6 mm 2 i 70 mm 2. Tabela 12. Nom. Konstr. popre. na ja`e (mm 2 ) Max. otpor 20 C Dijametar na ja`e Prekid sila min Debeli na izolac Nadvore{en dijametar na neutralen provodnik min. max. (N) min. max. Prekidnata sila na nose~koto (neutralno) ja`e ne smee da bide pomala od N. Nose~koto ja`e 54.6 mm 2 i 70 mm 2 se napraveni od AlMgSiE tvrdo vle~ena okrugla `ica za elektrotehni~ki celi, so karakteristiki dadeni vo tabela 13. Tabela 13. Naz. vrednost AlMgSi E `ica Dozvoleno otstapuv. Ra~unski Min. zatezna cvrstina (N/mm²) Podol`na masa (kg/km) Ra~.podol`na otpornost 3.15 ± ± Analiza na prekidna sila na AlMgSiE ja`e 54.6 mm 2 Fprek > N Fra~=Ara~* σmin * 0.95>16600 N σmin = Fra~/Ara~*0.95=16600/54.5 *0.95= N/mm² Zna~i `icata AlMgSiE φ3.15 mm mora da e so prekidna min N/mm²
