Üks keskseade kaks süsteemi. Uue põlvkonna evakuatsioonisüsteem

Transcript

1 Üks keskseade kaks süsteemi Uue põlvkonna evakuatsioonisüsteem

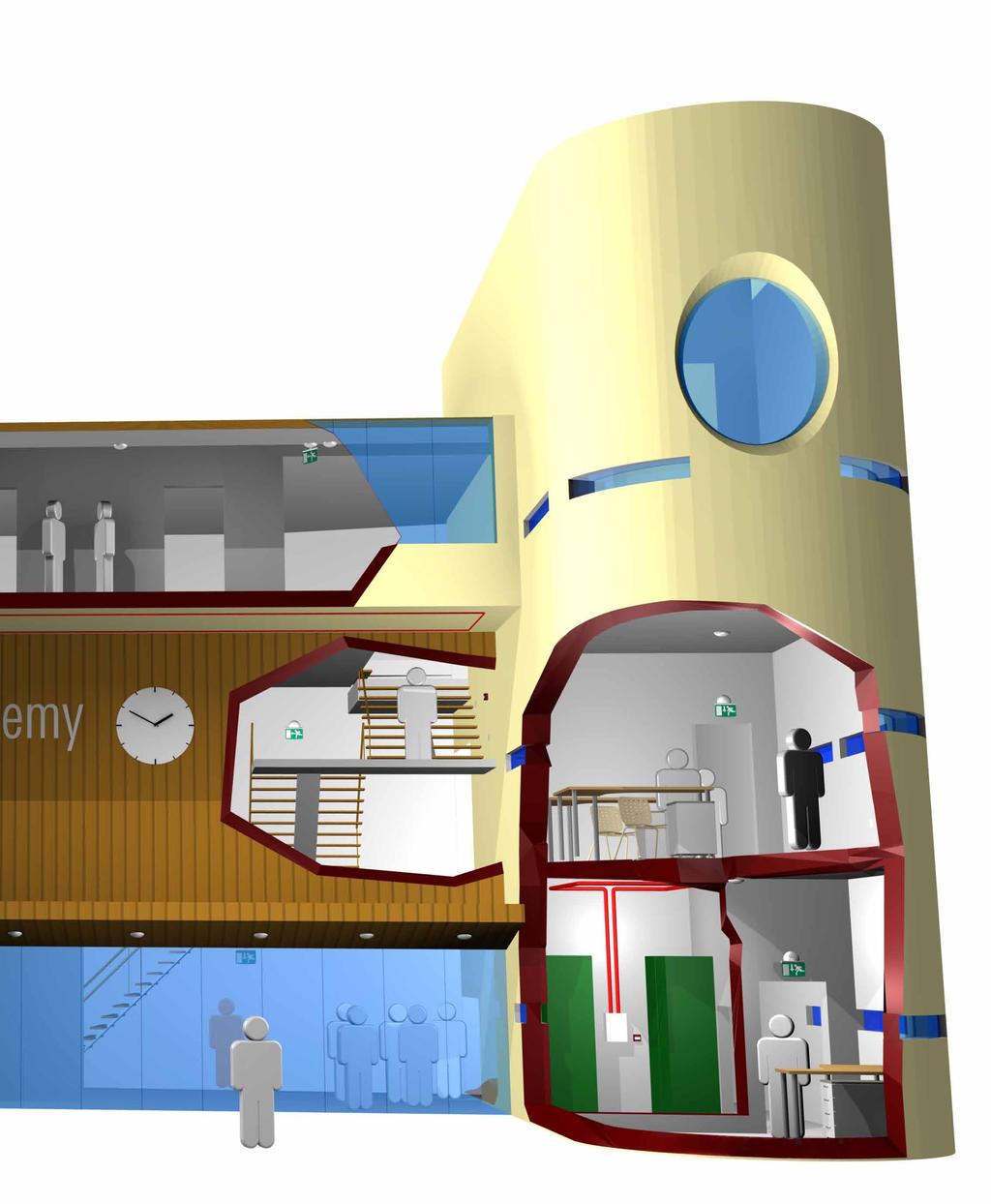

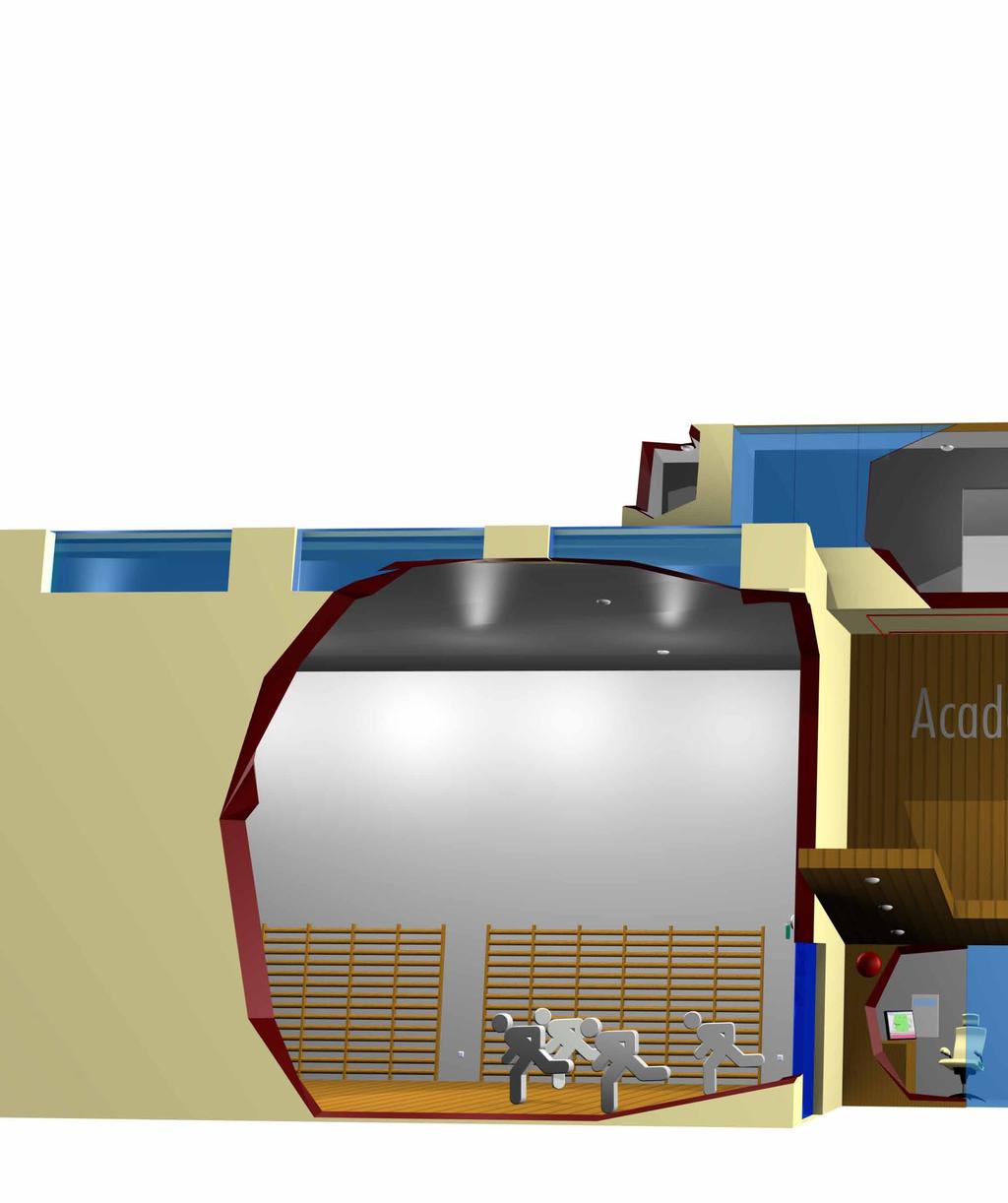

2 Uue põlvkonna evakuatsioonisüsteem Firelink proovivõtuandur Turvavalgustid Evakuatsioonitee valgustid Üks keskseade - kaks süsteemi Konventsionaalsed tulehäireseadmed Uksemagnetid ATEX (EX) plahvatusohtliku keskkonna seadmed Liiniandurid Juhtseadmed Andurid ja kannad Termokaabel Analoog-adresseeritavad tulehäireseadmed Häirekellad Sireenid ja vilkurid Häireedastusseadmed Nupud Ainulaadne integreeritud evakuatsioonisüsteem PRO- DEX FireLux pakub ühes koosluses samaaegselt nii täiuslikku automaatset-tulekahjusignalisatsiooni- kui ka turvavalgustussüsteemi. Seadmestik koosneb Hedengren Security poolt valmistatud PRODEX EML automaatsest tulekahju-signalisatsioonisüsteemi keskseadmest, NEPTOLUX- evakuatsioonitee- ja turvavalgustitest ning Hochiki Ltd poolt pakutavatest tulekahjuanduritest. Süsteemi keskseade, andurid ja turvavalgustid vastavad EN54-nõuetele, lisaks sellele täidavad turvavalgustid EN50172 standardikohaseid nõudeid. Innovaatilisus ja töökindlus PRODEX FireLux süsteem võimaldab PRODEX EML keskseadme analoog-suursilmusele paigaldada samaaegselt nii evakuatsioonitee valgusteid, turvavalgusteid kui ka tulekahjuandureid. Evakuatsioonitee valgustid ja tulekahjuandurid võib suursilmusele paigaldada oma äranägemise järgi, lähtudes sellest kuidas on lihtsam kaabelliine paigaldada. PRODEX FireLux süsteem võimaldab märgatavat kokkuhoidu saavutada kaablite paigaldustööde pealt, kuna turvavalgustitele ei ole vaja rajada eraldiseisvaid kaabelliine. Käesoleva süsteemi puhul ei nõuta ka kallite FRH-kaablite kasutamist. Normaalolukorras kasutavad kõik turvavalgustid ja tulekahjuandurid suursilmuselt saadavat toitepinget. Elektrikatkestuse korral saadakse toitepinge keskseadme reservtoiteakudelt ning lisaks sellele on turvavalgustid varustatud pikaealiste Li-Po akudega. Evakuatsioonitee valgustite hajutatud reservtoide kindlustab seadmete töö igas kriisiolukorras. PRODEX FireLux süsteemis PRODEX EML keskseade valvab ja testib pidevalt suursilmusel olevate andurite ja valgustite seisundit ja korrasolekut. Keskus jälgib võimalikku suitsuandurite saastumist ning LED turvavalgustite Li-Po akude ja ledide seisukorda. Nii on pidevalt ja automaatselt sooritatud turvavalgustitele seadusega ettenähtud EN50172-standardi kohane hooldus. Tulekahju-signalisatsioonisüsteemi andurite tule- ja eelhoiatushäired kuvatakse MUP-juhtpuldile ja salvestatakse keskseadme sündmuste- ja häiremälusse. Samas edastatakse häireteade päästeameti vastuvõtukeskusesse. Evakuatsioonitee- ja turvavalgustite võimalikud veateated juhitakse PRODEX EML keskuse sündmustemällu ning sealt edasi eraldiseisva veaväljundi kaudu vastutava isiku ja hooldusfirma valvetelefonile.

3 Termokaabel HDC-68 Ehitiste välisosadele paigaldatav termotundlik kaabel võimaliku tuleohu tekke avastamiseks. Sobib paigaldamiseks näiteks hoone räästa alla. Turvavalgusti NF-66 Turvavalgustuse- ja tulekahju-signalisatsioonisüsteemi integratsiooni tulemusena saab koostada programmi, kus valgustid süttivad automaatselt tulekahju häire või elektrikatkestuse korral. Analoog DM/M temperatuuriandur ACB-E Seadistatav DM-või M temperatuurianduriks. Temperatuurivahemik on reguleeritav vahemikus +40 C C. Kombineeritud andur ACA-E Anduri optiline- ja t e m p e r a t u u r e - lement on eraldiseisvalt konfigureeritavad. Flat Response tehnoloogia tagab samaaegselt tõhusa tundlikkuse nii nähtavale suitsule, kui ka aeglaselt arenevale tulele ja tõusvale temperatuurile, mis kaasnevad tulekahju korral. Turvavalgusti NA-55 Adresseeritavaid, led tehnoloogial põhinevaid turvavalgusteid saab kasutada evakuatsiooniteedel trepiastmete ja kaldpindade valgustamiseks, vältimaks evakueeritavates paanika teket hoonest lahkumisel kriisiolukordades. Häireedastus GSM/GPRS/IP Süsteemi poolt genereeritavad häireja veateated saab edastada erinevaid kanaleid kasutades GSM, GPRS ja IP vastuvõtukeskusesse, hooldusfirmasse ja/või süsteemi haldavale vastutavale isikule. Keskseadme seisukorda, andurite saasteastet ja turvavalgustite korrasolekut saab distantselt monitoorida eelmainitud sidekanaleid kasutades. Häirekellad Sisetingimustesse MBF-6EV/24 V ja välistingimustesse MBA/6+BBX (paigalduskarbiga BBX-4). HedGraphics HedGraphics häiregraafikaprogramm kuvab häiret andnud või vigase seadme asukoha kolmemõõtmelisel asendiplaanil. Programm sobib nii valvataval objektil kasutamiseks kui ka distantsmonitooringuks valvekeskusest. Antud programmiga saab jälgida ka HHL- valvesüsteeme ja Hedsam läbipääsuseiresüsteeme.

4 Evakuatsioonitee valgusti NF-20 Valgustite valgustugevust saab reguleerida vastavalt vajadusele. Tulekahjuhäire- või elektrikatkestuse puhul lülitatakse valgustugevus maksimumile, normaalolukorras arvestatakse ümbritseva valgustugevuse üldise fooniga. Optiline suitsuandur ALG-EN Flat Response tehnoloogial põhinev andur on tundlik (tundlikkus on reguleeritav) nii nähtavale suitsule kui ka aeglaselt vinduvale ja hõõguvale tulekahjule. Anduri saastunud suitsukamber on puhastatav või vahetatav, mis tagab kiire ja odava hooldusprotseduuri. PRODEX MUP- juhtpult PRODEX keskseadme juhtpult MUP on varustatud graafilise displeiga, mis kuvab kõik süsteemis toimuva. Ühe keskseadmega saab ühendada kuni kaheksa juhtpulti. MUP:i korpusesse mahuvad A3 formaadis paiknemisskeemid. Firelink proovivõtuandur Tundlik laser valvab ja analüüsib võimalikke õhus olevaid suitsuosakesi. Osakeste suurus 0, µm. Lai tundlikkuse reageerimisala vahemikus 0, %/m. Adresseeritav häirenupp HCP-E Häireseisundis led märgutuli süttib ja surunupu klaasil ilmub nähtavale kollane riba ülaosas. Plastikklaas on purunematu.

5 Energiasääst ja roheline mõtteviis PRODEX FireLux süsteemis kasutatavad evakuatsioonitee valgustid põhinevad täielikult led tehnoloogial, kus saavutatakse märkimisväärne kokkuhoid seadmete ekspluatatsioonil, -hooldusel ning energia- ning CO 2 -emissioonil võrreldes vanemat tüüpi turvavalgustite valgusallikatega. Valgustid baseeruvad mitmete ledide samaaegsel kasutamisel ühes valgustis, mis kindlustab selle, et ühe led valgusallika rikke puhul ei kustu kogu valgusti. Paljude ledide samaaegne kasutamine ühes valgustis kasutab vaid 80% led valgusallika tootja poolt soovitavast toitepingest, mis omakorda kindlustab veelgi pikemaajalise valgusallikate kestvusea. Saja valgustiga süsteem Aastane CO 2 -emissioon (kg)* ja energiakulutus (kwh) 8 W luminofoorvalgusti Personaalsed lahendused PRODEX FireLux süsteem sobib oma laiapõhjalise seadmestikuga paigaldamiseks väga erinevatesse kohtadesse, nagu näiteks: kontorid, kirikud, tootmisettevõtted, kaubanduskeskused, koolid, hotellid, vanadekodud jne. Objekti turvalisust tuleohu avastamiseks saab kaitsta erinevate suitsu-, temperatuuri-, ja kombineeritud anduritega, termokaablite ning proovivõtu anduritega. Kõiki valvefunktsioone saab samaaegselt või eraldiseisvalt koondada PRODEX EML keskusesse sõltuvalt vajadusest ja otstarbekusest. 2733,12 kg kwh LED 230 V Neptolux 911,04 kg 113,88 kg 3504 kwh 438 kwh * 236g/kWh/VTT asutati Oy Hedengren Ab 1935 Hedengren valmistas evakuatsioonitee valgusti 1950 Hedengren alustab tulekahju-signalisatsioonisüsteemide tarnimist 2003 PRODEX tulekahjusignalisatsioonisüsteem 2005 Neptolux turvavalgustussüsteem 2010 PRODEX FireLux evakuatsioonisüsteem PRODEX FireLux süsteemide edu: Üks keskus, üks juhtmestik - kaks süsteemi Kulude kokkuhoid kogu ekspluatatsiooni jooksul: paigaldus, käivitus ja hooldus Juhatav süsteem tulekahju korral Paindlik ja hõlbus korrashoid; turvavalgustite automaatne testimine Evakuatsioonivalgustite töökindluse tagavad valgustipõhised reservtoiteallikad Kontroll- ja hooldustoimingud katavad samaaegselt kahte süsteemi Keskkonnasäästlikkus : akud, ledid ja eriti väike elektritarbimine

6 Keskseadmed PRODEX-500/1A Keskseade, adresseeritav Üks adresseeritav HOAN silmusekaart (á 127 aadressi) Laiendatav kolme silmusekaardi võrra; kas adresseeritavate HOAN- või konventsionaalsete HOCO silmusekaartidega MUP juhtpult ei kuulu komplekti Neli kellaväljundit, kokku 1 A liidespinge 230 VAC, tööpinge 24 VDC voolutarve 104 ma mõõtmed 720 x 400 x 145 mm valge PRODEX-500/2A Keskseade, adresseeritav Kaks adresseeritavat silmusekaarti (á 127 aadressi) Laiendatav kahe silmusekaardi võrra; kas adresseeritavate HOAN- või konventsionaalsete HOCO silmusekaartidega PRODEX-500/3A Keskseade, adresseeritav Kolm adresseeritavat silmusekaarti (á 127 aadressi) Laiendatav ühe silmusekaardi võrra; kas adresseeritavate HOAN- või konventsionaalsete HOCO silmusekaartidega PRODEX-500/4A Keskseade, adresseeritav Neli adresseeritavat silmusekaarti (á 127 aadressi) ei saa laiendada PRODEX-500/8K Keskseade, konventsionaalne Üks konventsionaalne HOCO silmusekaart (á 8 ahelat) Laiendatav kolme silmusekaardi võrra; kas adresseeritavate HOAN- või konventsionaalsete HOCO silmusekaartidega MUP-juhtpult ei kuulu komplekti neli kellaliini, kokku 1 A liidespinge 230 VAC, tööpinge 24 VDC voolutarve 111 ma mõõtmed 720 x 400 x 145 mm helebeež, RAL 9010 PRODEX-500/16K Keskseade, konventsionaalne kaks konventsionaalset HOCO silmusekaarti (á 8 ahelat) laiendatav kahe silmusekaardi võrra; kas adresseeritavate HOAN- või konventsionaalsete HOCO-silmusekaartidega PRODEX-500/24K Keskseade, konventsionaalne kolm konventsionaalset HOCO silmusekaarti (á 8 ahelat) laiendatav ühe silmusekaardi võrra; kas adresseeritavate HOAN- või konventsionaalsete HOCO-silmusekaartidega 6 PRODEX-500/32K Keskseade, konventsionaalne neli konventsionaalset HOCO silmusekaarti (á 8 ahelat) ei saa laiendada PRODEX-100 Keskseade Hoolimata tagasihoidlikest mõõtmetest, sisaldab PRODEX-100 automaatne tulekahju-signalisatsioonisüsteemi keskseade graafilise tablooga MUP-juhtpulti, A3-mõõtmelist paigaldusskeemide mappi ning ruumi neljale 7Ah reservtoiteakule. Keskus sobib hea väljanägemise poolest paigaldamiseks ettevõtte paaraadukse lähedusse. PRODEX-100 keskseadme teeb omalaadseks analoog-adresseeritavate- ja konventsionaalsete andurite samaaegne kasutamisvõimalus samas seadmes. Põhiversioonil on 4 konventsionaalset ahelat emaplaadil; laiendatav ühe silmusekaardi võrra: kas konventsionaalse HOCO- või analoog HOAN-kaardiga max. 127 adresseeritavat punkti ja 128 rühma HOAN-kaardiga või max. 384 konventsionaalset punkti HOCO-kaardiga (laiendatuna) liidespinge 230 VAC, tööpinge 24 VDC väljundid: 0,1 A 1 x tulehäire, 1 x viga sisendid: 4 x programmeeritavad lisaväljundid: 1 x programmeeritav, väljund 0,1 A 1 x programmeeritav reservtoideakud 24 V/7 Ah või 24 V/14 Ah mõõtmed 620 x 385 x 135 mm PRODEX-100/1A Keskseade, adresseeritav juhtpult MUP ja HOAN-silmusekaart kuuluvad komplekti ei saa laiendada üks adresseeritav suursilmus, millele saab liita max. 127 adresseeritavat punkti MUP PRODEX-juhtpult Selge graafilise tablooga varustatud juhtpult, mida saab ühendada keskseadmete PRODEX-100 ja PRODEX-500 ühistele või eraldiseisvatele RS485-andmesidekanalitele. Juhtpult toetab kuute erinevat keeleversiooni (soome-, rootsi-, norra-, eesti-, inglise- ja vene keelt). Juhtpuldi korpusesse mahub A3- mõõdus paigaldusskeemide mapp. Vajadusel saab juhtpuldi integreerida keskseadmesse. Paiknemisskeemide mappi saab asetada juhendid ja hoolduspäeviku. Ülaloleval pildil paistab MUP-juhtpuldi korpuses olev mapp. Pildil asetseb MUP-juhtpult MUPKIT-korpusesse integreerituna. Juhul, kui MUP integreeritakse PRODEX-500-keskusesse, ei vajata MUPKIT korpust, vaid keskusele paigaldatakse eraldiseisev uksekorpus koos lukustusmehhanismiga. Sellist kombinatsiooni nimetatakse PRODEXKIT. Informeeriv juhtpult PRODEX-keskusega saab liita max. 8 juhtpulti tabloo resolutsioon on 64 x 216 pikselit andmesideliides: RS485 MUP on ilma vahevõimendita paigaldatav 560 m kaugusele keskseadmest tabloo kuvab häire korral paiknemisskeemi lehekülje, kus asub häirepunkt NB! Komplekti kuulub PRODEXMAP ja MUPKIT või PRODEXKIT. (Pildil MUPKIT:i integreeritud MUP) mõõtmed 510 x 400 x 70 mm

7 PRODEX LL häiretalletustabloo PRODEX LL häireedastusseade korjab häired ajaliselt tallele, kus päästeametnikud saavad tõkestada n.ö. valehäired. Kasutatakse Rootsis MINI-LLT-NO/10100 häireseade on eluruumidesse paigaldatav tulekahjuhäire taastusseade häiresummeriga, millega saab viivitada tulehäire edastust häirekeskusesse. Tulekahjuga mitteseotud häired ( n.ö. valehäired) saab taastada MI- NI-LLT:ga, kus häirekeskusele ei edastada teateid kontrollimata valeväljakutseteks. Kasutatakse Norras MUPKIT MUP-korpus Tühi korpus MUP-juhtpuldile Sisaldab kaht avamisvõtit PRODEX-KLG adresseeritav infotabloo RS485-andmesideliinile Infotabloo edastab vaid tulehäireteateid Näitab sama infot, mis MUP-juhtpult Mitmete häirete sirvimisnupp Seadmesisese summeri vaigistamise nupp PRODEX-100 keskuse puhul vajab lisaks SERKIT- laiendust PRODEXKIT prodex lukustatav uks MUP:i integreerimiseks otse PRODEX-500 keskseadmele, kaks avamisvõtit MUP/WINDOW MUP tabloo kaitseklaas Eriline pleksiklaas tabloo ava katmiseks mehhaaniliste vigastuste eest sobib MUPKIT-, PRODEXKIT- ja PRO- DEX-100 korpustele PRODEXBOX lisaakude korpus max. 4 x 12 V/20 Ah akut paigaldatakse otse PRODEX-500 keskuse alla mõõtmed 400 x 426 x 145 mm BATTKIT/4 akukaablite komplekt neljale akule, kasutamiseks PRODEXBOX korpusega PRODEX EXPANDER/2+ prodex laiendus. Expander seadme abil saab liita kuni 12 keskust ühtseks süsteemiks paigaldatakse PRODEX-500 keskuse aukorpusesse Akud HHL-LAN võrgukaart HHL keskseadme või INTRE süsteemi ühendamiseks arvutivõrku üks RS-232 serialport 10/100base-TX arvutivõrgu liides tööpinge 9-30 VDC PRODEX PVE kontrolltabloo annab teate: tulehäirest, eelhoiatushäirest või veast kontrolltabloo sisese summeri saab kviteerida käsitsi otse seadmelt, häireteadete kviteerimine on võimalik ainult MUP juhtpuldilt. Eelhoiatuse helisignaali toon on erinev tulehäire signaalist toitepinge VDC mõõtmed 62 x 62 x 35 mm RT1270 reservtoiteaku mahtuvus 7,0 Ah pinge 12 V mõõtmed 151 x 65 x 101 mm RT12200 reservtoiteaku mahtuvus 20 Ah pinge 12 V mõõtmed 181 x 77 x 167 mm Analoog-adresseeritavad seadmed Andurid ja kannad Analoog-adresseeritavad andurid ACA-E kombineeritud andur Flat Response tehnikal baseeruv andur on tundlik nii nähtavale suitsule kui ka aeglaselt arenevale tulekoldele. Optilise suitsuanduri osa saab vajadusel teatud ajaks välja lülitada, nii jääb võimalikku temperatuuri tõusu kontrollima temperatuurianduri osa. optiline suitsu- ja maksimaaltemperatuuriandur (mõlemad funktsioonid on eraldi konfigureeritavad) reageerimisvahemik +40 C C ümbritsev keskkond -10 C C maksimaalne niiskus 95 % testitud: EN54, osad 5 ja 7 hooldustööde käigus on suitsukamber vajadusel kohapeal puhastatav või vahetatav tulekahju eelhoiatuse funktsioon tööpinge VDC tarbimine ooterežiimil 450 µa / ABS-plastik 7

8 ALG-EN analoog-adresseeritav optiline suitsuandur Flat Response tehnikal baseeruv suitsuandur on tundlik nii nähtavale suitsule kui ka aeglaselt arenevale tulekoldele. Lisaks on optiline suitsuandur tundlik nii püsiva- kui ka lendleva aine põlemise korral. Suitsuanduri tundlikkus on reguleeritav. Anduri suitsukamber on vahetatav, mis tagab seadme kiire ja odava hoolduse. Optiline suitsuandur ümbritsev temperatuur -10 C C maksimaalne niiskus 95 % testitud: EN54, osa 5 tulekahjuhäire eelhoiatusfunktsioon kaks indikatsiooni ledi tööpinge VDC tarbimine ooterežiimil 390 µa või must ALG-E(NP) BLACK ACB-E temperatuuriandur (DM/M) Analoog-adresseeritav DM / M-temperatuuriandur, on seadistatav DM-temperatuurianduriks ja M-temperatuurianduriks (reageerib temperatuuri tõusukiirusele või maksimaaltemperatuurile) tulekahjuhäire eelhoiatus tööpinge VDC tarbimine ooterežiimil 350 µa / ABS-plastik või ainult M-temperatuurianduriks (reageerib maksimaaltemperatuurile). kahetoimeline DM/M-(diferentsiaal maksimaalne / maksimaalne) temperatuuriandur reageerimisvahemik +40 C C ümbritsev temperatuur -10 C C testitud: EN54, osa 5 ACB-EW temperatuuriandur (DM/M) niisketesse keskkondadesse Analoog-adresseeritav DM / M-temperatuuriandur niisketesse keskkondadesse. Tarnitakse koos paigalduskannaga. kahetoimeline DM/M-(diferentsiaal maksimaalne / maksimaalne) temperatuuriandur niisketesse keskkondadesse reageerimisvahemik +44 C C ümbritsev temperatuur -10 C C maksimaalne niiskus 95 % testitud: EN54, osa 5 kaitseaste IP67 paigalduskand (YBN-R/3) sisaldub tarnes paigaldatakse DFG/2-korpusesse (eraldi tarnitav) tööpinge VDC tarbimine ooterežiimil 350 µa mõõtmed koos kannaga Ø 100 x 52 mm / ABS-plasti YBN-R/3 andurikand kaitseaste IP20 Hochikin analoog-adresseeritavatele anduritele ja Nepto-lux turvavalgustitele mõõtmed Ø 100 x 10 mm või must: YBN-R/3NP BLACK YBO-R(SCI) lühiseeraldajaga paigalduskand Paigalduskand IP20 sisseehitatud lühiseeraldajaga. Lühiseeraldajaga saab moodustada lõigu valve alt väljajäävatest punktides anduri- või kaablirikke korral. Lühiseeraldajat kasutatakse siirdumisel ühest tuletõkkesektsioonist teise, kuid mitte harvem kui iga 32 adresseeritava punkti järel. Märgutuli lühiseeraldajal süttib, kui suursilmuses on avastatud lühis. Lühiseeraldajaga kannal paiknev andur on sellises situatsioonis veel töös. Hochiki analoog-adresseeritavatele anduritele voolutarve 50 µa mõõtmed Ø 100 x 13 mm YBD-RA andurikanna kõrgendusalus mõõtmed Ø 110 mm, kõrgus 16 mm YBX/2 paigalduskanna tihend analoog-adresseeritavatele ja konventsionaalsetele andurikandadele mõõtmed Ø 110 x 13 mm, sisemõõt Ø 103 x 6 mm YBN-UA andurite süvispaigaldusadapter adapteri abil saab ripplakke süvis paigaldada kanna ja osa andurist mõõtmed Ø 140 mm, kõrgus 44 mm S-1/BC kaan CHQ-BS/YBO-R/SCI kasutatakse lühiseeralduskannal või YBO- BS kandsummeril juhul, kui ei paigaldata neile andurit. YBO-BS kandsummer Sobib eriti hästi ruumikohase häire edastamiseks hotellides ja majutuskohtades. Saab edastada anduri aadressikohast või andurite rühmakohast häiret. Võimaldab valida erinevaid helitoone eelhoiatusele ja häirele. Summer võimaldab valida 7 erinevat helitooni. Kandsummeri toitepinge saadakse suursilmusest. 7 erinevat hääletooni helitugevus db eraldi häirehelid tulekahjule ja eelhoiatusele rühmitatav ainult analoog-adresseeritavas süsteemis kasutatav paigalduskand (eraldi tarnitav) ühes silmuses saab samaaegselt olla 60 kandsummerit eeldusel, et helitugevus ei ületa 85 db mõõtmed Ø 100 x 30 mm 8

9 PRODEX ECOSOUNDER kandsummer juhtimine anduri paralleelindikaatori klemmilt üks katkendlik helitoon, helitugevusega u. 85 db/1 m ja toimib ainult tulehäire korral ei saa rühmitada nagu YBO-BS:i puhul sobib nii analoog-adresseeritava kui ka konventsionaalse süsteemi andurikohase häire edastamiseks maksimaalselt 5 summerit silmuse kohta anduri kand ei sisaldu tarnes mõõtmed Ø 115 x 32 mm YBO-BSB kandsummer vilkuriga nagu YBO-BS, lisaks 360º nähtav vilkur PRODEX RM/2 paralleelindikaator Saab kasutada anduriga paralleelseks häire visualiseerimiseks. Kasutatakse situatsioonides, kus anduril puudub led märgutuli või juhul kui andur ise ei ole piisavalt nähtavale kohale paigaldatud. Paralleelindikaatorit saab kasutada ka keskseadme väljundi seisundi visualiseerimisel kas otse pingestatud väljundist või spetsiaalse relee kaudu. LED tööpinge 5-40 VDC mõõtmed Ø 74 x 20 mm TCH-B100 programmeerimisseade programmeerimisseade analoog-adresseeritavate andurite aadressi kiireks ja lihtsaks programmeerimiseks anduri aadress on muudetav ainult programmeerimisseadme abil komplekti kuulub ühenduskaabel PL-2 kandsummerite YBO-BS ja YBO-BSB ning temperatuuriandurite ACB-EW programmeerimiseks komplekti kuulub PL-3 häirenupu HCP-E programmeerimiseks 9 V patareist (suurus PP3) jätkub u punkti programmeerimiseks sobib andurite ALG-EN, ACA-E ja ACB-E; HCP-E häirenupu, CHQ-WS2/CHQ- WSB-sireeni/vilkuri, YBO-BS kandsummeri ning Neptolux valgustite NA ja NAH programmeerimiseks mõõtmed 160 x 100 x 30 mm PRODEX-T1 PRODEX aadresskleebis/1 saadaval tulbad silmusenumbritega T8:ni igas tulbas mainitud silmusenumber ja aadressinumbrid 127:ni adresseeritavate andurite, häirenuppude ja juhtseadmete tarvis Häirenupud Juhtseadmed HCP-E adresseeritav tulehäirenupp ümbritsev temperatuur -10 C C suhteline niiskus % testitud: EN54-11 süvis-paigaldatav LED-märgutuli purunematu plastklaas pind-paigalduskorpus SR2G (eraldi tellitav) tõstetav kaitsekaan PS200/ (eraldi tellitav) tööpinge VDC tarbimine ooterežiimil 215 µa mõõtmed (süvis / pind) 88 x 88 x sügavus 25/58 mm plastik HCP-W adresseeritav tulehäirenupp IP67 ümbritsev temperatuur -10 C C suhteline niiskus % testitud: EN54-11 pind-paigaldatav kaitseaste IP67 tööpinge VDC tarbimine ooterežiimil 280 µa plastik CHQ KORPUS korpus CHQ/DIM/SZM/ DSC/DRC/MRC asendab endist korpust CHQ-BOX-S ja CHQ-BOX-L mõõtmed 157 x 127 x 35 mm CHQ-DIM(SCI) adresseeritav moodul kontaktivalve tarvis kaks sisendit eraldi programmeeritavad NC või NO asendab endist seadet CHQ-S (valmistamine lõpetatud) sisseehitatud lühiseeraldaja mõõtmed 157 x 127 x 35 mm (80 mm CHQ-korpusega) CHQ-DRC(SCI) adresseeritav juhtmoodul juhtrelee suursilmusele üks valvatud sisend kaks releed, eraldi programmeeritavad NC või NO asendab endist seadet CHQ-R (valmistamine lõpetatud) sisseehitatud lühiseeraldaja mõõtmed 157 x 127 x 35 mm (80 mm CHQ-korpusega) mõõtmed 157 x 127 x 35 mm (80 mm CHQ korpusega) 9

10 CHQ-DSC(SCI) adresseeritav juhtmoodul üks valvatud sisend kaks valvatud ja programmeeritavat väljundit väljundid eraldi programmeeritavad NC või NO eeldab eraldiseisva reservtoitega vooluallika kasutamist asendab seadet CHQ-B (valmistamine lõpetatud) sisseehitatud lühiseeraldaja mõõtmed 157 x 127 x 35 mm (80 mm CHQ-korpusega) CHQ-MRC(SCI) adresseeritav juhtmoodul juhtseade suursilmusele valvatud sisend juhib 250 V releeväljundit või valikuliselt 48 VDC/2 A toitepinge suursilmuselt asendab seadet CHQ-SIO (valmistamine lõpetatud) sisseehitatud lühiseeraldaja mõõtmed 157 x 127 x 35 mm (80 mm CHQ-korpusega) CHQ-SZM(SCI) adresseeritav juhtmoodul tsoonimoodul, kaasaarvatud sprinkleri häireväljundi liitmiseks maksimaalselt võib ühendada 6 andurit DFG-60BLKJ andureid võib liita maksimaalselt 32 tk. toitepinge saab suursilmuselt asendab endist seadet CHQ-MZ (valmistamine lõpetatud) sisseehitatud lühiseeraldaja mõõtmed 157 x 127 x 35 mm (80 mm CHQ-korpusega) CHQ-Z aadressmoodul Adresseeritav tsoonimoodul kahe sisendiga, mille abil saab liita konventsionaalse ahela (kokku 32 andurit) suursilmusele. Seade vajab eraldiseisvat toiteahelat kas PRODEX-keskuselt või eraldiseisvat reservtoitega varustatud vooluallikat nagu näiteks HEDSAM-POW5. (NB! Plahvatusohtlikus EX-keskkonnas peab kasutama seadet, mille tüüp on CHQ-Z (i.s.) koos EX-eraldusbarjääriga ja spetsiaalseid EXtingimustesse ettenähtud andureid.) alasilmuse lõppelemendid TE-RH-E ( 2 tk.) ja korpus CHQ-BOX-L, IP67 on eraldi tarnitavad tööpinge suursilmusel on VDC, väline toiteallikas 24 VDC tarbimine ooterežiimil 350 µa, väline 800 µa, väline häirevool maksimaalselt 70 ma (mõlemad sisendis tulehäireseisundis) mõõtmed koos korpusega 235 x 160 x 95 mm EXTOUT-8/R releekaart 8 valvatud pingeväljundid koormatavus 300 ma / väljund eeldab eraldiseisva toiteallika kasutamist, näit. HEDSAM-POW5 tööpinge VDC voolutarve 24 V/10 ma EXTOUT-8R2A releekaart kasutatakse PRODEX-süsteemides mille keskuse versioon on 1.38 või uuem 24 VDC sulavkaitsmega ja vea-valvatud releeväljundid releekaart valvab kaablit ja sellele koormatavat takistusarvu takistuse raja-piirid on Ω ja kaardile õpetatakse takistusarv enne selle kasutuselevõttu maksimaalne kaablipikkus võib olla 500 m DC IN -vool maksimaalselt 10 A väljundite L1...L8 maksimaalne vool 2 A; väljundite L L8+ vool maksimaalselt 10 A tööpinge VDC, DC IN -pinge VDC mõõtmed (l x k x s) 145 x 108 x 50 mm Konventsionaalsed tulehäireseadmed Andurid ja kannad Konventsionaalsed kolme klemmiga seadmed SLR-E3N konventsionaalne optiline suitsuandur ümbritsev temperatuur -10 C C tööpinge 9,5-30 VDC tarbimine ooterežiimil 35 µa DCD-AE/3 konventsionaalne DMandur Kasutatakse suitsuanduri asemel kohtades, kus normaalolukordades esineb suitsu, auru või märkimisväärselt palju tolmu. temperatuuri tõusukiirusel põhinev konventsionaalne DM-temperatuuriandur häire-temperatuuriarv +60 C ümbritsev temperatuur -10 C C tööpinge 9,5-30 VDC DCD-CE3 konventsionaalne DMandur Kasutatakse suitsuanduri asemel kohtades, kus normaalolukordades esineb suitsu, auru või märkimisväärselt palju tolmu. temperatuuri tõusukiirusel põhinev konventsionaalne DM-temperatuuriandur häire-temperatuuriarv +90 C tööpinge 9,5-30 VDC tarbimine ooterežiimil 35 µa 10

11 CD-sari DFJ-AE/3 temperatuuriandur Konventsionaalset M-temperatuuriandurit kasutatakse suitsuanduri asemel kohtades, kus normaalolukordades esineb suitsu, auru või märkimisväärselt palju tolmu, ning kus temperatuuride kiire kõikumise pärast ei saa DM-temperatuuriandurit kasutada. temeratuuriandur +60 C ümbritsev temperatuur -10 C C tööpinge 9,5-30 VDC DFJ-CE3 temperatuuriandur Konventsionaalset M-temperatuuriandurit kasutatakse suitsuanduri asemel kohtades, kus normaalolukordades esineb suitsu, auru või märkimisväärselt palju tolmu, ning kus temperatuuride kiire kõikumise pärast ei saa DM-temperatuuriandurit kasutada. temeratuuriandur +90 C ümbritsev temperatuur -10 C C tööpinge 9,5-30 VDC tarbimine ooterežiimil 35 µa YBN-R/6 paigalduskand Hochiki kolme klemmiga kannasari on ühtesobiv Hochiki CDX-sarjaga. (NB! CDsarja andurid ja kannad ei ole ühtesobivad CDX-sarjaga.) andurikand konventsionaalsetele anduritele kaitseaste IP20 mõõtmed Ø 100 x 8 mm YBO-R/6R releekand Hochiki kolme klemmiga kannasari on ühtesobiv Hochiki CDX-sarjaga. Asendab YBO-R/12V-paigalduskanda. (NB! Peab kasutama vaid kolme klemmiga andureid, muud ei sobi koostööks.) sisaldab juhtreleed kasutatav kolme klemmiga kandadega ja CDX-andurisarjaga kaitseaste IP20 mõõtmed Ø 100 x 13 mm PRODEX ECOSOUNDER kandsummer juhtimine anduri paralleelindikaatori klemmilt üks katkendlik helitoon, helitugevusega u. 85 db/1 m ja toimib ainult tulehäire korral ei saa rühmitada nagu YBO-BS:i puhul sobib nii analoog-adresseeritava kui ka konventsionaalse süsteemi andurikohase häire edastamiseks maksimaalselt 5 summerit silmuse kohta anduri kand ei sisaldu tarnes mõõtmed Ø 115 x 32 mm HF-24E leegiandur (UV) reageerimine põhineb tuleleegist lähtuval infrapuna- ja ultraviolettkiirgusest ei oma EN-heakskiitu 11 Häirenupud SLK-EN. optiline suitsuandur CD-sari (vana) Hochiki CD-sarja optiline suitsuandur. Eriti tundlik suitsule, kus on suuri partikleid (nähtav suits), aeglaselt vinduv tuli ja/või hõõguv tuli. (NB! CD-sarja andurid sobivad vaid YBF-RL/4H5 või YBF-RL/4H5H paigalduskandadega. CD-sarja andureid ei saa paigaldada CDX-sarja paigalduskandadega YBN-R/6.) testitud: EN54, osa 7 indikatsioonituled asuvad kannas YBF-RL/4H5 ümbritsev keskkond -20 C C, 95 % RH tööpinge VDC tarbimine ooterežiimil 35 µa YBF-RL/4H5 andurikand paigalduskand CD-sarja konventsionaalsetele anduritele ei sobi CDX-sarja anduritele DFG-60BLKJ temperatuuriandur välistingimustesse ümbritsev temperatuur -30 C C häire-temperatuur 60 C kaitseaste IP67 paigaldatakse DFG/2-paigaldusadapteriga (eraldi tarnitav) tööpinge VDC eriti väike tarbimine ooterežiimil mõõtmed koos kannaga Ø 98 x 45 mm DFG/2-KORPUS DFG-60BLKJ paigalduskarp anduritele DFG-60BLKJ ja eriti andurile ACB-EW sobib Hochiki paigalduskandadega valge MCTV-3/120 C temperatuuriandur, IP54 ümbritsev keskkond +120 C, 93 % RH kaitseaste IP54 sobib näiteks aurukuivatisse mõõtmed Ø 110 x 55 mm valge konventsionaalne tulehäirenupp, IP67 välis- ja/või niiskesse keskkonda pind-paigalduskorpusega ümbritsev temperatuur -30 C C suhteline niiskus % RH testitud: EN54-11 kaitseaste IP67 häireseisundis on surunupu pleksiklaasil nähtav kollane triip 5 x 70 mm plastik

12 Liiniandurid CCP-E konventsionaalne tulehäirenupp, süvispaigaldatav tulehäirenupp LED-märgutulega ümbritsev keskkond -10 C C, 95 % RH kaitseaste IP42 testitud: EN54-11 pind-paigalduskorpus SR2G. (eraldi tarnitav) tõstetav kaitsekaan ps200/ (eraldi tarnitav) tööpinge VDC mõõtmed 88 x 88 x 25 mm (süvis-paigaldus), 88 x 88 x 58 mm (pind-paigaldus) plastik CCP-Y päästiknupp pindpaigaldatav erinevate juhtimiste tarvis nagu CCP-E, ainult tekstideta mõõtmed 88 x 88 x 25 mm (süvis-paigaldus), 88 x 88 x 58 mm (pind-paigaldus) kollane plastik SRA-ET peegeldav liiniandur Saatja ja vastuvõtja samas korpuses. Kasutatakse kohtades, kus suits võib levida laiale alale ja/või ruumid on kõrged. Kasutatakse ka kohtades, kus tavaandurite hooldustööde sooritamine on raskendatud või võimatu. Kaitstava ala kaugus 5-30 m tundlikkus: tulehäire, kui nähtavus halveneb 30 % kompensatsioon 1 % 20 min kohta indikatsioon: 3 ledi; tuli/viga/normaalne ümbritsev keskkond -10 C C, 95 % RH kaitseaste IP20 testitud: EN54, osa 5 ja 12 tööpinge VDC tarbimine ooterežiimil 350 µa/24 VDC, häirevool 50 ma/24 VDC mõõtmed 122 x 152 x 80 mm (andur ), 190 x 190 x 3 mm (peegel) valge plastkorpus SPC-ET konventsionaalne liinianduritepaar kaitstava ala pikkus m tundlikkus: valitav 25 %, 50 % või 75 % kompensatsioon 0,5 % 60 minuti jooksul (maksimaalne) indikatsioon: 3 ledi nii saatjas kui vastuvõtjas edastavad tulekahju- /vea- / normaalolukorra ümbritsev keskkond -10 C C, 95 % RH kaitseaste IP20 testitud: EN54 osa 5 toitepinge VDC tarbimine ooterežiimil 240 µa/24 VDC, häireseisundis 50 ma/24 VDC mõõtmed 145 x 86 x 100 mm (saatja), 145 x 86 x 100 mm (vastuvõtja) valge plastik ATEX (EX) keskkonna seadmed CCP-E-IS EX-keskkonna tulehäirenupp heaks kiidetud uute ATEX-direktiivide klassifikatsioonide II 1 G E Ex ia II C T5 kui Tamb=55 C kohaselt süvis-paigaldatav SR2G pind-paigalduskorpus (eraldi tarnitav) CHQ-Z-IS/OEM tsoonimoodul ATEX/ EX-keskkonda Adresseeritav tsoonimoodul kahe sisendiga, mille abil saab liita konventsionaalse ahela (kokku 32 andurit) suursilmusele. Seade vajab eraldiseisvat toiteahelat kas PRODEX-keskuselt või eraldiseisvat reservtoitega varustatud vooluallikat nagu näiteks HEDSAM-POW5. heaks kiidetud uute ATEX-direktiivide klassifikatsioonide II 1 G E Ex ja II C T5 kohaselt korpus CHQ-BOX-L alasilmuse lõppelemendid TE-RH-E ( 2 tk.) ja korpus CHQ-BOX-L, IP67 on eraldi tarnitavad tööpinge suursilmusel on VDC, väline toiteallikas 24 VDC tarbimine ooterežiimil 350 µa, väline 800 µa, väline häirevool maksimaalselt 70 ma (mõlemad sisendis tulehäireseisundis) mõõtmed koos korpusega 235 x 160 x 95 mm SLR-E-IS optiline suitsuandur EX-keskkonda Optiline suitsuandur, mis on eriti tundlik suitsule, kus on suuri partikleid (nähtav suits), aeglaselt vinduv tuli ja/või hõõguv tuli. Võib kasutada maksimaalselt 20 andurit samas ruumis. heaks kiidetud uute ATEX-direktiivide klassifikatsioonide II 1 G E Ex ia II C T5 kui Tamb=55 C kohaselt ümbritsev keskkond -10 C C, 95 % RH toitepinge VDC tarbimine ooterežiimil 35 µa DCD-1E-IS DM-temperatuuriandur EX-keskkonda Kasutatakse suitsuanduri asemel kohtades, kus normaalolukordades esineb suitsu, auru või märkimisväärselt palju tolmu. Võib kasutada maksimaalselt 20 andurit samas ruumis. heaks kiidetud uute ATEX-direktiivide klassifikatsioonide II 1 G E Ex ia II C T5 kui Tamb=55 C kohaselt häire-temperatuur +60 C ümbritsev keskkond -10 C C, 95 % RH tööpinge VDC tarbimine ooterežiimil 35 µa 12

13 Firelink-proovivõtusüsteem KFDO-CS-EX1.51P/PN EX-keskkonna eraldaja (1 ahel) heaks kiidetud uute ATEX-direktiivide klassifikatsioonide II 1 G E Ex ia II C T5 kui Tamb=55 C kohaselt galvaaniline eraldaja ühele ahelale MTL-5061 EX-keskkonna eraldaja (2 ahelat) heaks kiidetud uute ATEX-direktiivide klassifikatsioonide II 1 G E Ex ia II C T5 kui Tamb=55 C kohaselt galvaaniline eraldaja kahele ahelale PCM100/125/EX KFDO EX korpus eraldajale korpus MTL- ja KFDO-eraldajatele TE-RH-E/EX ZENER-diood 22V/1.3W konventsionaalse ahela lõppelement varuosa YBN-R/4IS andurikand EX-keskkonna anduritele heaks kiidetud uute ATEX-direktiivide klassifikatsioonide II 1 G E Ex ia II C T5 kui Tamb=55 C kohaselt ühine paigalduskand mõõtmed Ø 100 x 10 mm BANSHEE IS-28 EX-keskkonna sireen helitase 94 dba (madal sagedus) täidab ATEX-klassifikatsiooni E Ex ia II C T5 kasutatakse koos eraldajaga MTL-5061 toitepinge 24 VDC tarbimine 10 ma (madalal sagedusel) FIRELINK-25 1-toruga proovivõtuandur ühe toruga (á 50 m) proovivõtuandur reageerib suitsutihedusele alates 0,03 %...25 % laserlugeja, osakeste suurus 0.003µm...10µm 27/25 mm adapter torule sisaldub tarnes eraldiseisev toiteplokk 24 V/7 Ah (eraldi tarnitav) voolutarve 250 ma/24 VDC mõõtmed 205 x 138 x 84 mm FIRELINK 25 EX proovivõtuandur EXkeskkonda ühe toruga (á 50 m) proovivõtuandur EX (ATEX) keskkonda paigaldamiseks FIRELINK toruga proovivõtuandur kahe toruga (á 50 m) proovivõtuandur eraldiseisev toiteplokk 24 V/18 Ah (eraldi tarne) voolutarve 400 ma/24 VDC (muu sama mis FIRELINK-25) mõõtmed 220 x 300 x 85 mm FIRELINK toruga proovivõtuandur nelja toruga (á 50 m) proovivõtuandur eraldiseisev toiteplokk 24 V/40 Ah (eraldi tarne) torude kinnitusklambrid ( eraldi tarne ) FIRELINK-proovivõtuandurile voolutarve 470 ma/24 VDC (muidu sama mis FIRELINK-25) mõõtmed 372 x 427 x 95 mm FIRELINK adapter 27/25mm torule FILTER FIRELINK FIRELINK 25/100:le tolmufilter FILTER FIRELINK400 FIRELINK 400:le tolmufilter APIC/ESP-CARD FIRELINK liideskaart FIRELINK-toru, punane 3 m pikkus 3 m jätkumuhv nurgatoru 90 kraadi 90 nurk toru lõpukork toru kinnitusklamber 13

14 Termokaabel Häireseadmed Häirekellad Sireenid ja vilkurid HDC-68 temperatuurikaabel häire-temperatuur 68 C kaabli takistus 290 Ω/km H2P HDC-kaabli kinnitusklamber, läbikuuldav paigaldussamm u. 25 cm KK1 HDC-kaabli distantskinniti MBA/6+BBX häirekell+korpus välistingimustesse ümbritsev temperatuur -30 C C suhteline niiskus % helitugevus 95 db/m teraskuppel kaitseaste IP54 testitud: EN 54-3 voolutarve 40 ma mõõtmed Ø 150 x 100 mm (koos BBX-4:ga) MBF-6EV/24 häirekell ümbritsev temperatuur -10 C C suhteline niiskus % helitugevus 97 db/m teraskuppel IP20 testitud: EN 54-3 voolutarve 11 ma mõõtmed Ø 150 x 50 mm LP1X24/2R vilkur 24V/2W punane kaitseaste IP67 võimsus 2 W kollane paigaldusalus (eraldi tarnitav) LT3X24/5R vilkur 24V/5W punane 90 välgatust minutis kaitseaste IP67 võimsus 5 W BANSHEE MT tulekahju sireen helitugevus 100 db/m kaitseaste IP45 testitud: EN 54-3 ümbritsev temperatuur -40 C C tööpinge 9-30 VDC voolutarve 18 ma/24 VDC mõõtmed Ø 92 x 72 mm ABS-plastik FLASHNI-24V vilkuriga sireen helitugevus 101 db kaitseaste IP65 sireen koos vilkuriga 1 W/60 välgatust/min voolutarve 68 ma mõõtmed Ø 93 x 121 mm ROLP/R/D tulekahju sireen helitugevus 100 db/m erinevad asetatavad helitoonid kaitseaste IP65 ümbritsev temperatuur -25 C C tööpinge 9-28 VDC voolutarve 18 ma/24 VDC mõõtmed Ø 93 x 105 mm ABS-plastik FX2 paigaldusalus LP/LT-vilkuritele Otse kinnitus, näit. lakke paigaldamisel FX40 paigaldusalus LP/LT-vilkuritele nurga all kinnitus näit. seinale paigaldamisel LP1X24/2A vilkur 24V/2W kollane kaitseaste IP67 võimsus 2 W kollane paigaldusalus (eraldi tarnitav) Adresseeritav sireen ROLP/R/S tulekahju sireen helitugevus 100 db/m erinevad asetatavad helitoonid kaitseaste IP54 ümbritsev temperatuur -25 C C tööpinge 9-28 VDC voolutarve 18 ma/24 VDC mõõtmed Ø 93 x 75 mm ABS-plastik CHQ-WS2 adresseeritav sireen suursilmusele kaitseaste IP21 paigalduskand YBO-R/3(RED) (eraldi tarnitav) tööpinge VDC 14

15 Adresseeritav vilkur Muud tooted CHQ-WSB adresseeritav vilkursireen kaitseaste IP21 muidu nagu CHQ-WS2-sireen, ainult koos vilkuriga paigalduskand YBO-R/3(RED) (eraldi tarnitav) tööpinge VDC WS2-WPK Ilmastukukindel korpus/ CHQ-WS2 korpus CHQ-WS2 sireenile ja CHQ-WSB-sireenile/vilkurile kand YBO-R/3(RED) (eraldi tarnitav) YBO-R/3(RED) paigalduskand adresseeritavale sireenile paigalduskand CHQ-WS2 sireenile ja CHQ-WSB sireen-vilkurile CHQ-AB adresseeritav vilkur adresseeritav vilkur suursilmusele kaitseaste IP20 paigalduskand YBN-R/3 (eraldi tarnitav) tööpinge VDC vilkur, elevandiluu valge korpus SOLO testi-/hoolduspakett sobib erinevatele anduritüüpidele 4,5 m teleskoopvars sisaldab eemaldamisseadet, testi- ja puhastusseadet, testgaasipudelit ja kandekotti tarnitakse ka eraldiseisvate seadmetena PRODEX EIA isoleerimisseade Isoleerimisaja lõppemisest võib märku anda näiteks Flashni-24 VDC:ga. isoleerimisaeg 30 min - 12 h (10 minutilise täpsusega) sisseehitatud summer liidetakse keskseadmega CHQ-DIM(SCI) moodulit kasutades (eraldi tarnitav) tööpinge 8-40 VDC mõõtmed 125 x 150 x 28 mm RVE soojendusseade suitsuanduritele kasutatakse olukordades, kus ümbritsev temperatuur võib langeda alla -10 C ja on niiskuse tekkimise oht (udu) termostaat paigaldatakse samasse keskkonda anduritega oma, eriline kaablipaigalduse meetod PVS-60/24-muundaja, 230/24 VAC (eraldi tarnitav) termostaat (näit. KRT-1901) juhib muundajat, mis omakorda toidab RVE-soojendusseadet Ust lahtihoidvad magnetid SDP-2 kanalianduri korpus Kasutatakse täiendava andurina õhukanalites avastavamaks liikuvas õhus sisalduvaid põlemisjääke ja gaase. Sobib nii analoog-adresseeritavatele, kui ka konventsionaalsetele anduritele. Proovivõtutoru SDP-Lpipe paigaldatakse õhukanalisse, aga korpus koos anduriga jääb kanalist väljapoole. Proovivõtutorust liigub õhk korpusesse kus asetseb andur ja teisest otsast liigub õhk välja nii liigub õhk anduri kaudu. proovivõtututoru tüüp on SDP toru pikkus on 600 mm ja seda saab lühemaks teha korpuse paigaldusraam SDP-PIDIKE heakskiit: kasutatava suitsuandurikohane mõõtmed 280 x 150 x 100 mm SDP-PIDIKE SDP-korpuse kinnitusraam SDP-2 korpuse paigaldamiseks (eraldi tarnitav) TE-RH-E ZENER-diood 24V/1.3W konventsionaalsete ahelate lõpuelement 8 tk. tarnitakse koos HOCO-silmusekaardiga. Tsoonimoodulite ja juhtmoodulite tarvis tellitakse eraldi saadav varuosana ZH-2370 plakat PALOILMOITIN ZH-2402 plakat BRANDLARMCENTRAL 1335 ust lahtihoidev magnet päästiknupuga hoidetugevus 500 N varustatud päästiknupuga kaabel 2 x 0.35, 20 cm paigaldatav ±45 voolutarve 60 ma ust lahtihoidev magnet päästiknupuga hoidetugevus 500 N varustatud päästiknupuga paigaldatav ±45 voolutarve 40 ma 15

16 Neptolux valgustid HedGraphics häiregraafika programm Neptolux turvavalgustussüsteemi vea-häireteated saab liita graafikaprogrammi alusjoonistele häirepunktidena, osana kogu kinnistu turvasüsteemist. Häiregraafikaprogramm toimib operatsioonisüsteemidega Win2000, XP ja NT Näitab valgustite veateated ehitise korruste põhjaplaanidel arvutimonitori vahendusel sisaldab programmi kaitsevõtit HHL-SMARTKEY NEPTO-install paigaldus-ja programmeerimisprogramm keskseadme NEPTO-254 programmeerimiseks ja hooldamiseks vajalik ühenduskaabli HHL-OHJKA olemasolu NF66 adresseeritav turvavalgusti Led tehnoloogial põhinev, adresseeritav turvavalgusti kümne led lambiga. Valgustite paigalduskaugus teineteisest on 9 m, 3,5 meetrise paigalduskõrguse korral. Valgusti kuppel sisaldab aadresselementi ja akut. värvus: valge materjal: ABS-plastik klassifikatsioon: UL94 V-O aku: 1 h/3 h kaitseaste: IP41 mõõtmed (Ø x k): 99,7 x 38 mm (+ 10 mm kand YBN-R/3) NA55 adresseeritav turvavalgusti Led tehnoloogial põhinev, adresseeritav astmevalgusti, paigaldamiseks süvisharutoosi. materjal: ABS-plastik klassifikatsioon: UL94V-O aku 1 h/3 h kaitseaste: IP41 mõõtmed: 80 x 80 x 12 mm harutoosi paigaldatav NF20 adresseeritav evakuatsioonitee valgusti värvus: valge materjal: anodeeritud alumiinium klassifikatsioon: UL94 V-O nähtavuskaugus: 20 m mudelid: 20L (vasakule), 20R (paremale), 20L/R (kahepoolne), 20D (alla), 20D/D (kahepoolne alla) aku: 1 h/3 h kaitseaste: IP41 mõõtmed: 204 x 133 x 32 mm (silt) sügavus seinale paigaldatuna 71,3 mm kõrgus lakke paigaldatuna 191,5 mm (+ 10 mm kand YBN R/3) NF40 adresseeritav evakuatsioonitee valgusti värvus: valge materjal: anodeeritud alumiinium klassifikatsioon: UL94 V-O nähtavuskaugus: 40 m mudelid: 40L (vasakule), 40R (paremale), 40L/R (kahepoolne), 40D (alla), 40D/D (kahepoolne alla) aku: 1 h/3 h kaitseaste: IP41 mõõtmed: 350 x 253 x 32 mm (silt) sügavus seinale paigaldatuna 70,1 mm kõrgus lakke paigaldatuna 336,4 mm (+ 10 mm kand YBN R/3) CCP-G päästiknupp turvavalgustite sundsisselülitamise nupp mõõtmed 88 x 88 x 25 mm (süvis-paigaldus), 88 x 88 x 58 mm (pind-paigaldus) roheline plastik GKRC-02F kontroller Valveseade Neptolux keskustele NEPTO- I/O:d kasutades. Ühendatakse elektrikilbi rühmakeskusega elektrikatkestuste tuvastamiseks. LI-PO liitium-polümeeraku pinge 7,4 VDC 329 mah NF-sarja valgustitele NL-LK paigaldusjalg 20/40 20 m ja 40 m evakuatsioonitee valgustitele NL-RK laeriputustugi toel on valmis keermed paigalduskannale M8-keermelatiga paigaldatav Pingutusmutriga pingutatav ava kaablile värvus: valge ei sisalda keermelatti sobib kõigile Neptolux valgustitele N20/IP44 ilmastikukindel korpus NAH-20 IP45 N40/IP44 ilmastikukindel korpus NAH-40 IP45 N66/IP44 ilmastikukindel korpus NF66 IP45 16

17 Programmeerimine 8 releega kaart EXTOUT-8/R aadress#1 8 releega kaart EXTOUT-8/R aadress#16 Max. 16 kaarti = 128 releeväljundit Väljatrükk NF CHQ-MRC N N ACB-E NF20 SLR-E3N DFJ-AE/3 CCP-E SLR-E3N DCD-AE/3 HCP-E Analoog-adresseeritav ja/või konventsionaalne süsteem. Max. 508 adresseeritavat punkti, kokku aadressrühma. Max. 4 HOAN ja/või HOCO -kaarti. Paigalduskaablina võib kasutada näiteks KLMA 2x0,8+0,8 kaablit, mille puhul suursilmuse kogupikkus võib olla 1000 m. ANALOOG ANALOOG KONVENTSIONAALNE HOAN silmusekaart HOAN silmusekaart NF HOCO silmusekaart HOCO silmusekaardil on 8 ahelat Max. 32 konventsionaalset punkti võib asetseda ühel ahelal Max. 32 konventsionaalset punkti/chq-z Toiteväljund 24V/0.5A häireedastusseadmele Tulehäire Viga 4 kella / EXT -ahelat (24V / 300mA) 2 programmeeritavat väljundit 4 programmeeritavat NO sisendit Toiteväljund 24V / 1A (näit. alasilmuse moodulile) Toiteväljund 24V / 1A MUP juhtpultidele Max. 8 juhtpulti. Juhtpuldi korpusesse mahub A3 formaadis paiknemisskeem. Juhtpuldi saab paigaldada ka otse keskseadme korpusele. NF NF66 NF40 CHQ-DIM Max. 6 konventsionaalset andurit või 32 tulehäirenuppu ACA-E NF40 CHQ-DSC CHQ-SZM NF66 CHQ-DRC NF Analoog-adresseeritavas suursilmuses tuleb kasutada lühiseeraldajat kaablitega tuletõkkesektsioone läbides, või vähemalt iga 32 aadresspunti järel. Ka konventsionaalsed punktid tuleb arvesse võtta! Keskseadme korpusesse mahuvad akud, mille max. mahtuvus saab olla 68 Ah. Lisaakude tarvis saab paigaldada lisakorpuse.

18 Juba aastast 1935 on Oy Hedengren Ab pakkunud märkimisväärseid turvalahendusi. Turvatehnika asjatundjana, omal alal pikaealist kogemust omades, kaasaegseid parimaid tehnilisi lahendusi kaasates, on loodud täiesti uus ja innovaatiline turvasüsteem: PRODEX FireLux. Ehitise kaks keskset turvasüsteemi, automaatne tulekahju-signalisatsioonisüsteem ja turvavalgustussüsteem, on integreeritud üheks terviklikuks koosluseks. Ühe multifunktsionaalse keskseadme ja ühe süsteemijuhistikuga hallatakse kahte olulist turvasüsteemi! PRODEX FireLux topelt turvaline. AS Hedengren Eesti Tartu mnt 173/1 Peetri küla, Rae vald Harjumaa Tel Faks:
