1 Õhkkütteagregaat

2

3 01 VTS GROUP 1.1 VTS: maailma esinumber 1.2 Edu kolm tugisammast õhkkütteagregaadid Kaasaegsus Innovaatilisus Energiatõhusus 2.2 Paigaldus 2.3 Destratifikaator VR-D 2.4 Automaatika 03 TEHNILISED NÄITAJAD 3.1 Seadmete mudeliseeriad 3.2 Õhuvoolu kiiruse ja kauguse suhe 3.3 Tehnilised näitajad 3.4 Torustiku parameetrid 04 KKK 4.1 KKK: seadmed

4 VTS GROUP kõrgtehnoloogiliste kütte-, ventilatsiooni- ja kliimaseadmete tootja, kes rakendab innovaatilisi lahendusi disainiuuringute, tootmise ja logistika alal. ATLANTA LC* 24/7 KOHENE SAADAVUS * Logistikakeskus ** Ainult Ventuse seadmed

5 1NR MAAILMA JUHTIV TOOTJA MOSKVA LC* VARSSAVI LC* ŠANGHAI LC* DUBAI LC* MUMBAI LC* ErP Ready

6 01 Grupa VTS EDU KOLM TUGISAMMAST Stabiilselt kõrgeim tootekvaliteet. Turu parimad hinnad. Lühimad tarneajad. Tänu meie turunduspõhimõtete kolmele tugisambale on VTS kõikjal maailmas alati teistest sammu võrra ees. Võttes eeskujuks maailma autotööstuse parimad tavad, on VTS loonud kuuest tõhusast tootmis- ja logistikakeskusest (Atlanta, Dubai, Moskva, Shanghai, Varssavi, Mumbai) kooseneva võrgustiku, mis tagab tellija asukohast olenemata turu kõige lühemad tarneajad. 24/7 KOHENE KUUS 6LOGISTIKAKESKUST SAADAVUS Standardsete seadmete masstootmine võimaldab VTSil pakkuda neid kõige konkurentsivõimelisema hinnaga ja säilitada sealjuures kõrgeimat kvaliteeti. $Konkurentsivõimeline HIND MÜÜDUD SEADET AASTAS Mitmetasemeline kvaliteedikontroll võimaldab VTSil pakkuda turul olevatele seadmele kõige pikemat, viieaastast standardset garantiid. KÕRGEIM KVALITEET 5 GARANTII IGALE SEADMELE VIIEAASTANE AASTAT 4

7

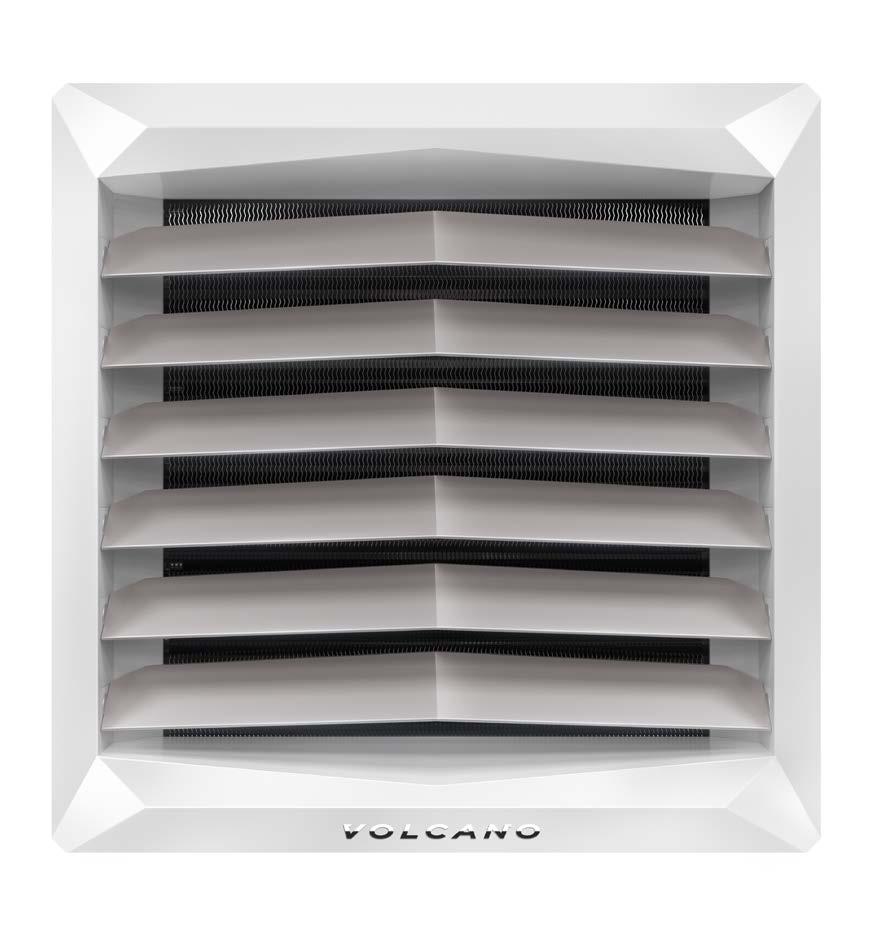

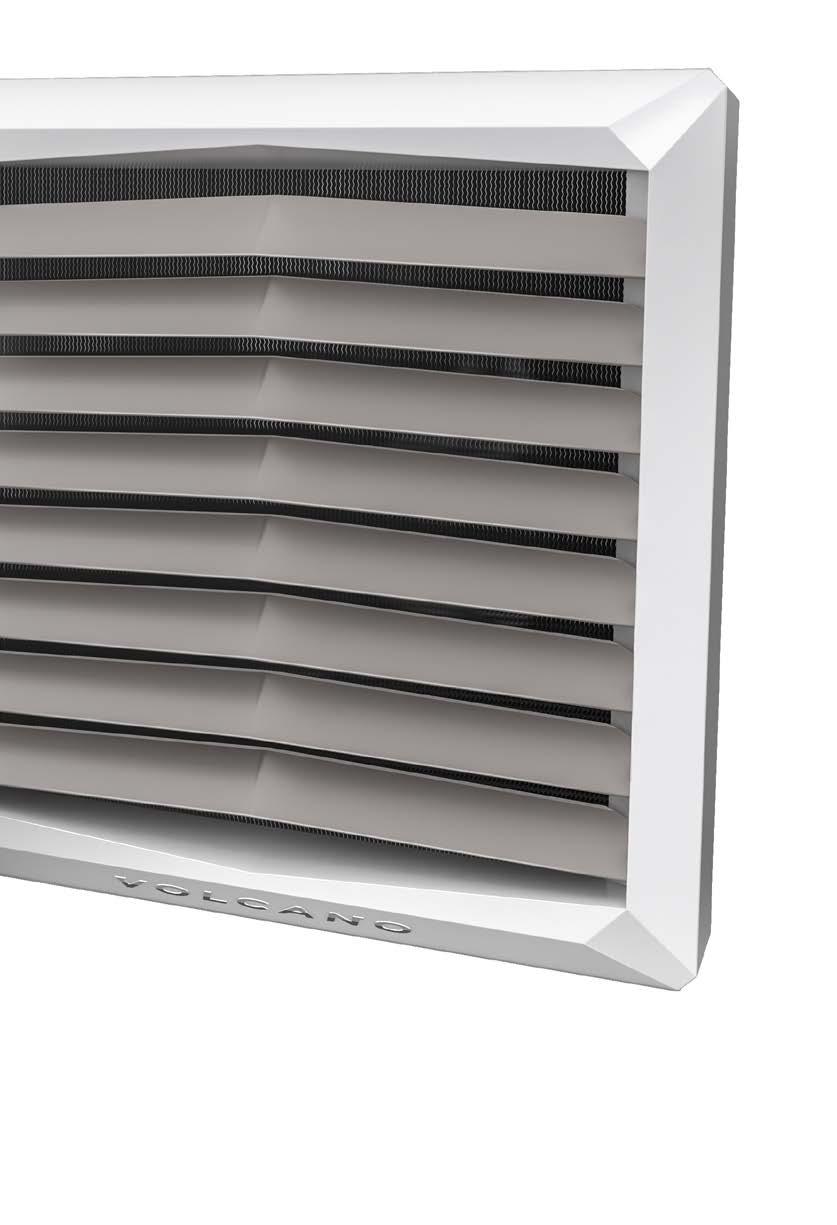

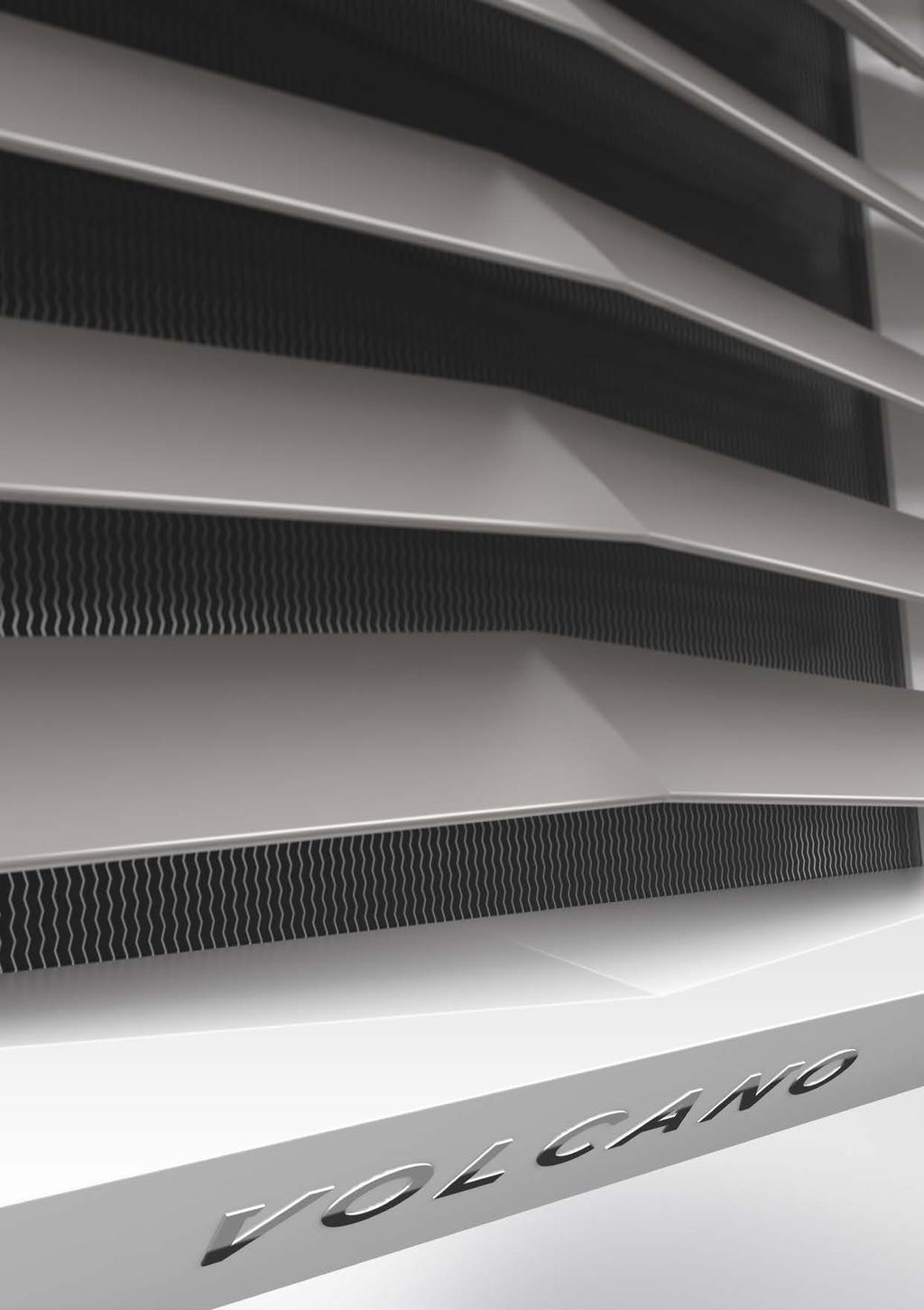

8 Volcano õhkkütteagregaadid on uue põlvkonna seadmed, milles innovaatilised tehnilised lahendused on ühendatud nüüdisaegse disainiga. Meie seadmete täpselt teostatud kergete korpuste kuju meenutab kaunist teemanti, mis on oma lihtsuses täiuslik. Seadmete iseloomu rõhutab valitud materjalide koostis ja õhulabade dünaamiline kuju. EC ENERGIASÄÄSTLIKUD EC-MOOTORID KOLMEREALISED VESISOOJUSVAHETID

9 GARANTIIRPOGRAMM LIFETIME+ SAADAVAL INTERNETIS 24/7

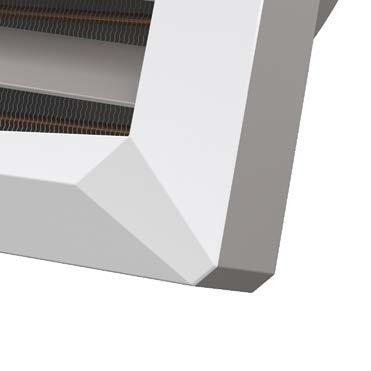

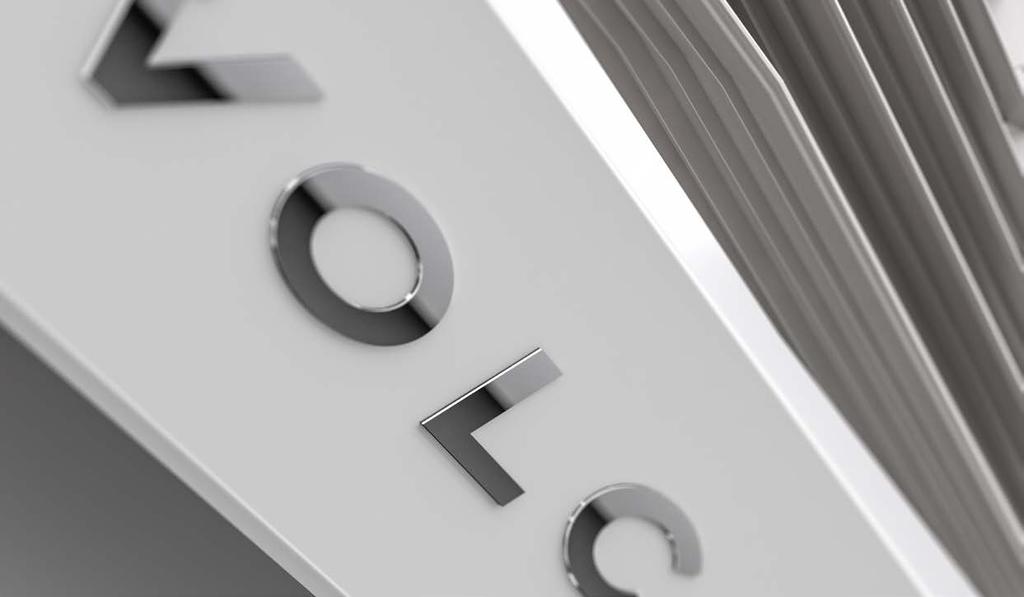

10 02 Kaasaegsus DISAIN Hoolikalt välja töötatud korpuse kuju tagab soojusvaheti pinna optimaalse avatuse, kuid varjab samal ajal kõiki konstruktsioonielemente. KUJU JA VÄRV Kerged ja puhtad korpusejooned koos universaalse värvipaletiga sulanduvad hõlpsasti igasse ruumi. 8

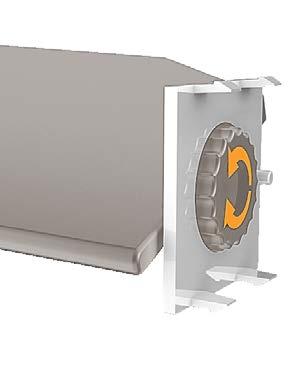

11 02 MATERJAL Korpus on valimistatud kvaliteetsest ABS-materjalist, millele on lisatud UV-kiirguse vastast pigmenti, nii et tulemuseks on suur mehaaniline tugevus, vastupidavus ja temperatuurikindlus. Kasutatud materjal tagab muutumatu väljanägemise ja lihtsa puhastatavuse, mistõttu korpus on väga pikaealine, mida kinnitab ka sellele antav eluaegne garantii. NUTIKAS SULGUR Meie patenditud sulgurisüsteem garanteerib kõigi korpuseelementide kinnituste vastupidavuse ja täpse sobivuse. 9

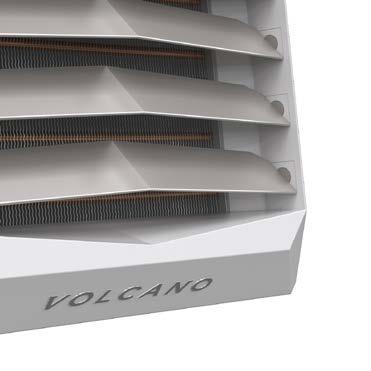

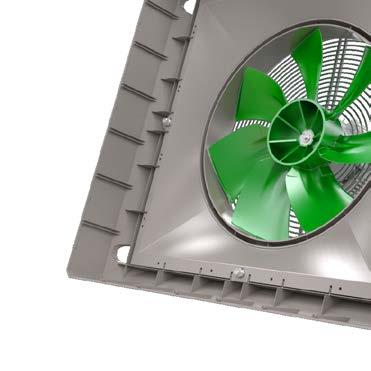

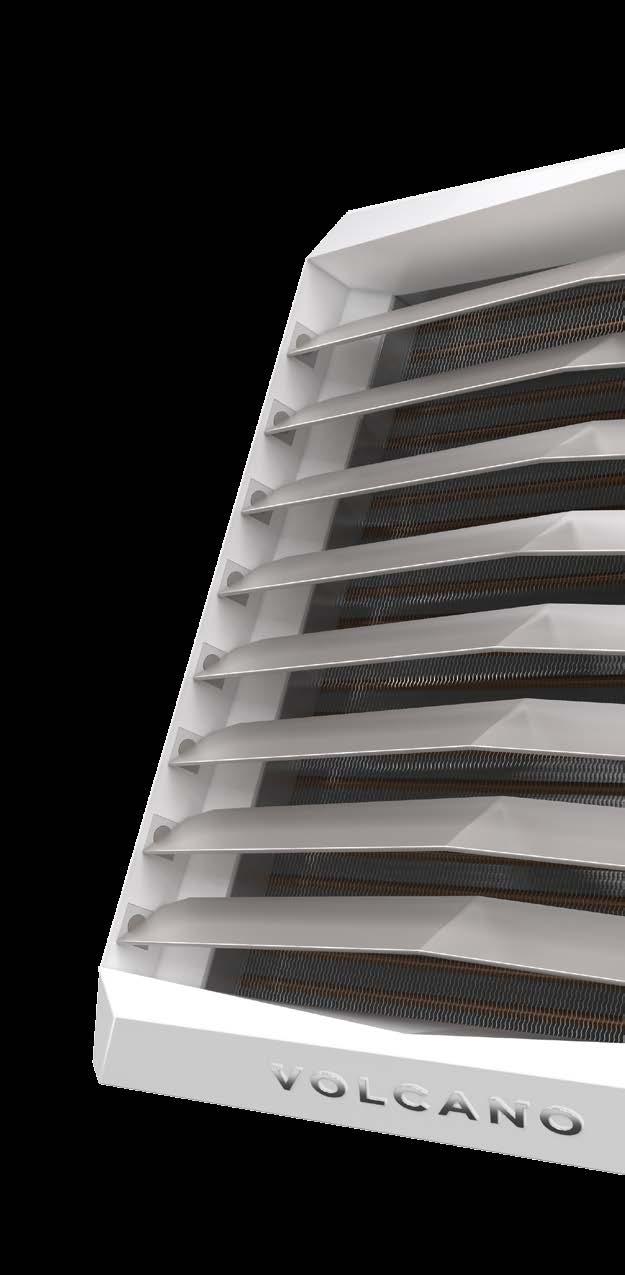

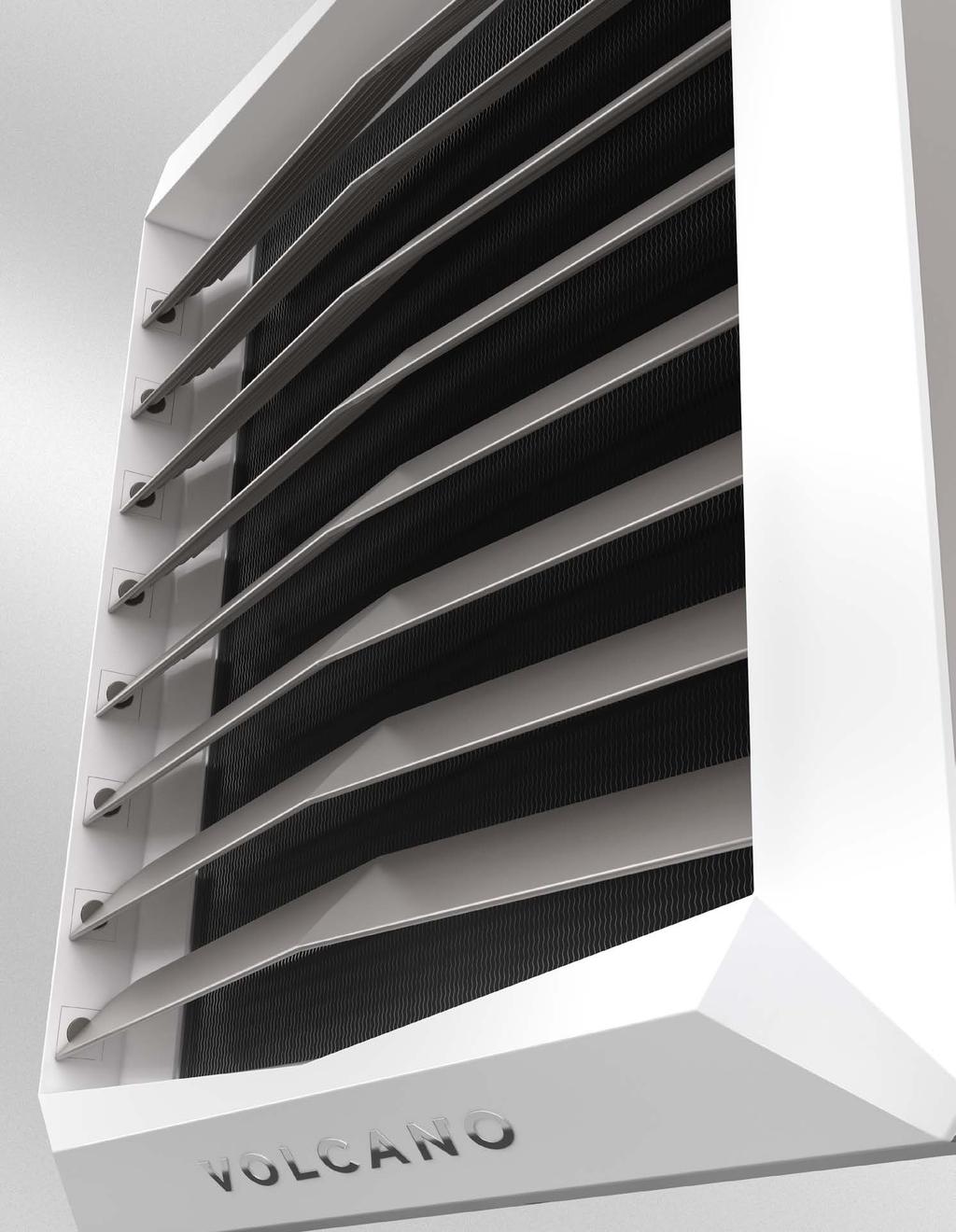

12 02 Innovaatilisus ÕHULABAD Innovaatiline labakinnitus võimaldab neid eraldi reguleerida ja tagab stabiilse asendi. Labade profiil tagab väikese õhuvoolutakistuse. DIFUUSOR Difuusori disain tagab selle täieliku sobivuse korpuse tagumise sektsiooni ja ventilaatoriga. 10

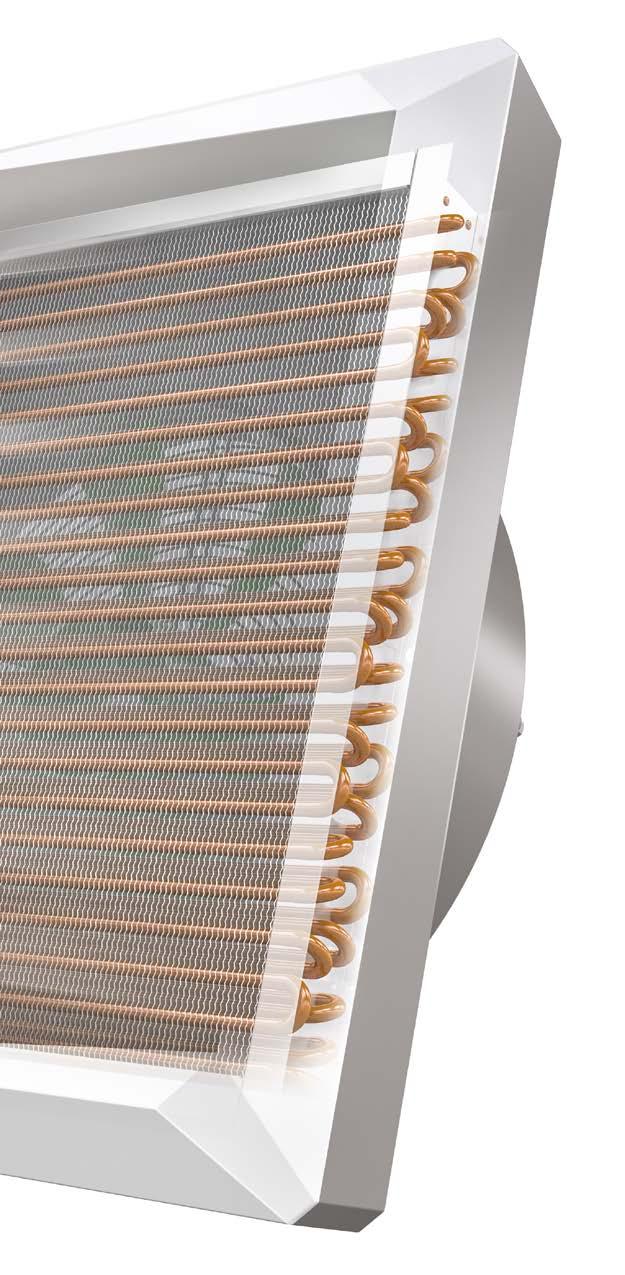

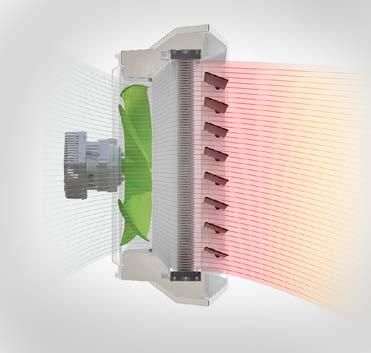

13 02 SOOJUSVAHETID Suurendatud tööpinnaga ühe-, kahe- ja kolmerealised soojendid tagavad iga kasutuskoha vajadustele vastava optimaalse küttevõimsuse. Alumiiniumrestide täiendav korrosioonivastane kate suurendab nende vastupidavust. Kõik soojusvahetid on läbinud kontrolli heeliumkambris, mis tagab 100% nende lekkekindluse. MAKSIMAALNE ÕHUVÄLJASTUS ILMA VÕIMSUSKAOTA Meie ventilaatorikorpus ja spetsiaalne difuusor on omavahel täpselt sobitatud, et tagada õhu ühtlane liikumine soojusvahetis; see vähendab voolutakistus ja võimaldab soojusvaheti võimsust täielikult ära kasutada. 11

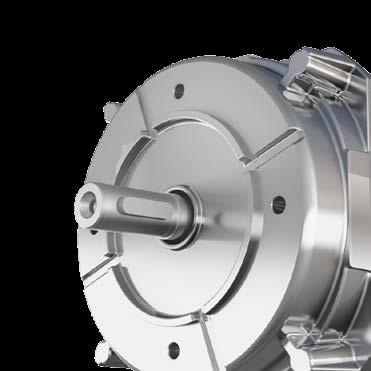

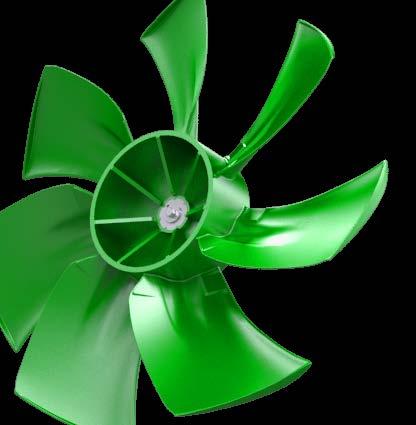

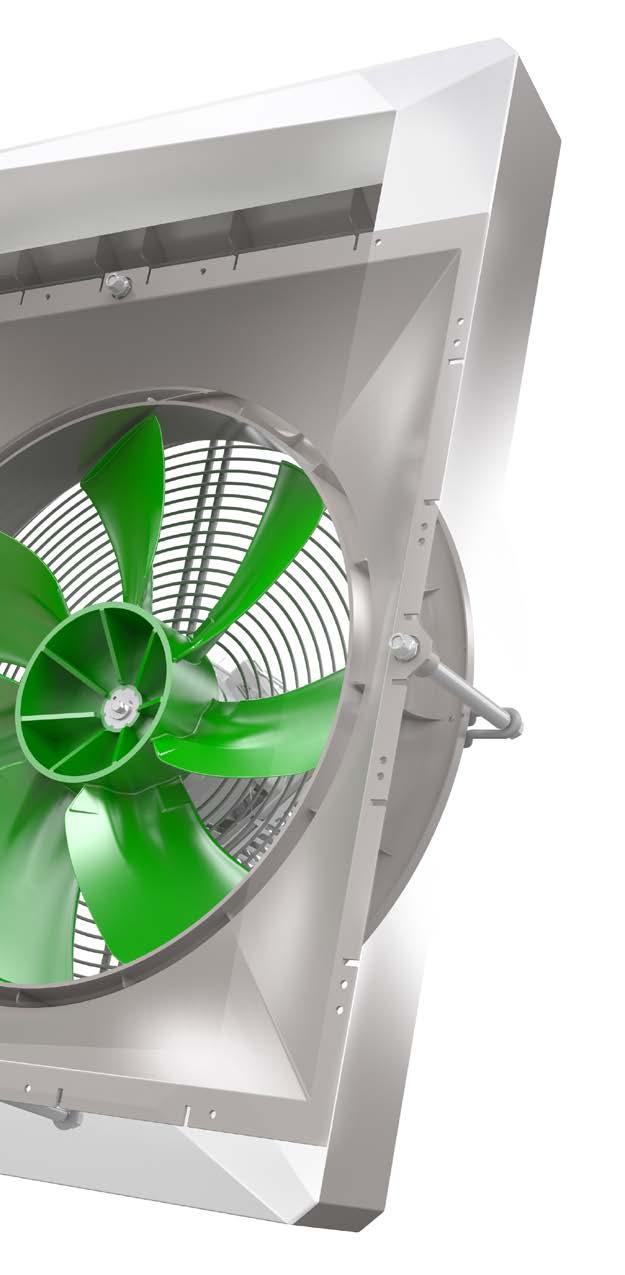

14 02 Energiatõhusus TÕHUSAD VENTILAATORID Labade optimeeritud profiil ja suurem pind tagavad väikesed kasutuskulud ja vaikse töö. TÕHUSAD MOOTORID Võimalus kasutada suure kasuteguriga kolmekiiruselisi vahelduvvoolumootoreid ja energiasäästlikke EC-mootoreid aitab valida iga seadme jaoks sobivad tööparameetrid, hoides samal ajal elektritarbimist madalal tasemel. 12

15 02 TÄIELIK RINGLUSSEVÕTT Seade on keskkonnasõbralik. 100% kasutatud materjalidest on ringlusse võetavad. Mootorite kasuteguri võrdlus 100 [%] EC MOOTORI KASUTEGUR 0 AC PÖÖRLEMISKIIRUS MOOTORI NIMIPÖÖRLEMISKIIRUS [obr/min] ENERGIASÄÄSTLIK REGULEERIMINE Valikuline EC-mootor tagab maksimaalse energiatõhususe väiksemal pöörlemiskiirusel. Nüüd saab EC-mootoritel kasutada pöörete astmeteta reguleerimist. 13

16 02 Paigaldus Paigalduskõrgus Paigalduskõrgus VR MINI 2-5 m VR 1/2/3/VR-D 2,5-8 m SEINALE PAIGALDAMINE VR MINI 3-8 m VR 1/ m VR m VR-D 3-15 m LAKKE PAIGALDAMINE Õhujoa ulatus VR MINI 14 m VR 1/2 22 m VR 3 25 m VR-D 28 m Õhujoa ulatus VR MINI 8 m VR 1/2 12 m VR 3 VR-D 15 m õhkkütteagregaatide standardvarustuses on paigalduskonsool, mis sobib seadme vertikaalseks ja lakke paigaldamiseks. Olenevalt soojendi tüübist on seadmete maksi- GRUPIS PAIGALDAMINE maalne vertikaalne tööulatus 8 15 m. Maksimaalne horisontaalne tööulatus on m. Soovitatavad vahekaugused VR MINI 3-7 m VR 1/2/3/VR-D 6-12 m NB! Kui paigaldamisel ei järgita seina või lae vahelise minimaalse nõutava vahekauguse nõuet (VR Mini puhul 0,4 ja 0,25 m), ei pruugi seade nõuetekohaselt töötada, võib tekkida ventilaatorikahjustus ja kogu seade võib olla lärmakam. PAIGALDUSMALL Iga õhkkütteagregaadi pakend sisaldab trükitud malli, millel on näidatud puuravade vahekaugused ja loodimisjoon, mis lihtsustavad konsooli seinale kinnitamist. Lõigake mall pakendi kaanest välja ja kasutage seda seadme paigaldamiseks. 14

17

18 02 VR-D Destratifikaator Parameeter --- VR-D Maksimaalne õhuhulk m 3 /h 6500 Õhujoa max horisontaalne ulatus m 28 Õhujoa max vertikaalne ulatus m 15 Seadme kaal kg 22 Toitepinge V/Hz 1 ~ 230/50 Mootori võimsus AC kw 0,41 Nimivool AC A 1,7 Mootori nimipöörlemiskiirus AC p/min 1380 Seadme valimine vastavalt ruumi suurusele: Paigalduskõrgus põrandast arvestades mitte madalamal kui 3/4 ruumi kogukõrgusest. VR-D destratifikaatori paigalduskõrguse arvutamise näide: HMIN = ¾ x H Kui ruumi kogukõrgus H = 12 m, siis on VR-D destratifikaatori minimaalne paigalduskõrgus: HMIN = ¾ x 12 m = 9 m Kaitseklass AC IP 54 Mootori võimsus EC kw 0,37 Nimivool EC A 1,7 Mootori nimipöörlemiskiirus EC p/min 1400 Kaitseklass EC IP 44 Seletus: H L W - kõrgus - pikkus - laius Hmin. H 16 L x W

19 02 Automaatika Parameetrid Mudel - Seinale paigaldatav regulaator WING / Programmeeritav termostaat EH20.3 Thermostaat VR Potentsiomeeter VR EC (0-10 V) Kontroller Kontroller HMI VR (0-10V)* * Volcano EC VTSi tootenumber Toetatud mootoritüüp - AC EC Toitepinge V/f/Hz ~230/1/50 ~230/1/50 ~230/1/50 ~230/1/50 ~230/1/50 ~230/1/50 Lubatav koormus A 6(3) 3 3 0,02 A korral 0-10V 1A korral 230VAC 0,02A korral 0-10V 1A korral 230VAC 0,02A korral 0-10V Seadistusvahemik C Töörežiim --- Manuaalne Manuaalne / automaatne Tunni-/nädalakalender --- Ei Jah Ei Ei Jah Jah Kell --- Ei Jah Ei Ei Jah Jah Temperatuuriandur --- Seadmesse sisse ehitatud - Seadmesse sisse ehitatud Eraldi temperatuurianduri ühendamise võimalus tk Ei 1või 4 1või 4 Väljundsignaal --- Sisse/välja 0-10V DC Kaitseklass IP 30 * Palun kontrollige saadavust oma kohaliku edasimüüja Mudel Seinale paigaldatav regulaator WING / Programmeeritav termostaat EH20.3 (IP30) Õhkkütteagregaatide toetatavad juhtseadised ja regulaatorid Pöörlemiskiiruse regulaator ARW3,0/2 (IP54) Thermostaat VR (IP30) Regulaator ARW 0,6 (IP54) Potentsiomeeter VR EC (0-10 V) Kontroller HMI VR (0-10V) Kontroller Volcano EC VTSi tootenumber Toetatud mootoritüüp AC EC VR Mini tk VR1 tk VR2 tk VR3 tk VR-D tk Parameetrid Parameetrid Parameetrid Parameetrid Ajamiga ventiil (VA-VEH202TA) VTSi tootenumber --- Toitepinge V/ph/ Hz ~230/1/50 Võimsustarve W 1 Ühendus " 3/4 Kvs m³/h 4,5 Avanemis-/ sulgumisaeg min. 3/3 Pöörlemiskiiruse regulaator ARW3,0/2 VTSi tootenumber --- Toitepinge V/ph/ Hz ~230/1/50 Lubatav koormus A 3 Töörežiim Manuaalne Kiiruste arv 5 on/off lüliti max. ümbritseva õhu temp. Jah C 35 Ruumi NTC-andur (Regulaatorile HMI VR) VTSi tootenumber Takistuse mõõteelement kω NTC 10K Paigaldus --- Krohvile Signaalijuhtme max pikkus Keskkonnatemperatuur Temperatuuri mõõtevahemik m 100 C 0 40 C Regulator ARW 0,6 VTSi tootenumber --- Toitepinge V/ph/ Hz ~230/1/50 Lubatav koormus A 0,6 Töörežiim Manuaalne Kiiruste arv 3 on/off lüliti max. ümbritseva õhu temp. no C 35 Kaitseklass IP 54 Kaitseklass IP 54 Kaitseklass IP 20 Kaitseklass IP 54

20 ELEKTRISKEEM / NÄIDE AC Mootor 1 L N PE Q1 F L N (U2) N(U1) 1. Toiteallikas 230V / 50Hz 2. pealüliti, kaitsmed 3. Vulkaani seina kontrolleri 4. Klapp täiturseadme 5. VR Mini, VR1, VR2, VR3, VR-D EC Mootor 1 L N PE * Q1 F L N H1 H2 Ao GND TS TS B A GND L N Ain (10V) GND A+ B- GND L N PE 5 1. Toiteallikas 230V / 50Hz 2. pealüliti, kaitsmed 3. Vulkaani EÜ kontrolleri 4. VR Mini, VR1, VR2, VR3, VR-D 5. Valve täiturseadme * - Temperatuuriandur; paigaldatud valikuliselt. 18

21 03 Tehnilised näitajad Seadmete mudeliseeriad KÜTTEVÕIMSUSE VAHEMIK 3-20 kw 5-30 kw 8-50 kw kw MAKSIMAALNE ÕHUHULK* 2100 m 3 /h 5300 m 3 /h 4850 m 3 /h 5700 m 3 /h 6500 m 3 /h HORISONTAALNE ULATUS (MAX) 14 m 23 m 22 m 25 m 28 m VERTIKAALNE ULATUS (MAX) 8 m 12 m 11 m 12 m 15 m AC EC * max kiirus 0,5 m/s 530 mm 517 mm 517 mm VR MINI 700 mm 610 mm 610 mm 700 mm 530 mm 310 mm 395 mm VR1, VR2, VR3, VR-D 355 mm 425 mm Õhuvoolu kiiruse ja kauguse suhe Õhuvoolu kiirus [m/s] VR Mini Õhuvoolu kiirus [m/s] VR Kaugus seadmest [m] Kaugus seadmest [m] Õhuvoolu kiirus [m/s] VR2 Õhuvoolu kiirus [m/s] VR Kaugus seadmest [m] Kaugus seadmest [m] 19

22 03 Tehnilised näitajad Tehnilised näitajad Parameeter Seade V MINI VR1 VR2 VR3 VR-D AC EC AC EC AC EC AC EC AC EC VTSi tootenumber Soojusvaheti ridade arv Maksimaalne õhuväljastus Küttevõimsuse vahemik Soojuskandja maksimaalne temperatuur m³/h kw C Maksimaalne töörõhk MPa 1,6 --- Õhujoa max horisontaalne ulatus Õhujoa max vertikaalne ulatus m m Veemahutavus dm³ 1,12 1,25 2,16 3,1 --- Ühendustoru läbimõõt Seadme kaal (ilma veeta) " 3/4 --- kg 13 / / 21 21,5 / 21,5 25,5 / 24,5 18 / 15,5 Toitepinge V/Hz 1 ~ 230/50 AC-mootori võimsus AC-mootori nimivool AC-mootori pöörlemiskiirus AC-mootori kaitseklass EC-mootori võimsus EC-mootori nimivool EC-mootori pöörlemiskiirus EC-mootori kaitseklass Korpuse värvipalett kw 0,115 0,28 0,41 A 0,53 1,3 1,7 p/min IP 54 kw 0,095 0,25 0,37 A 0,51 1,3 1,7 p/min IP 44 Ees: RAL 9016 Traffic-valge, taga + konsool: RAL 7036 Platinum-hall, rootor: RAL 6038 roheline TORUDE LÄBIMÕÕT * Torustikuga ühendatud soojendite arv** Max veevool [m 3 /h] VR Mini VR1 VR2 VR3 Torude läbimõõt [ ] Max veevool [m 3 /h] Torude läbimõõt [ ] Max veevool [m 3 /h] Torude läbimõõt [ ] Max veevool [m 3 /h] Torude läbimõõt [ ] 1 0,9 3/4 1,3 3/4 2,2 3/4 3,3 3/4 2 1,8 3/4 2,6 3/4 4,4 1 6,6 1 1/4 3 2,7 1 3,9 1 6,6 1 1/4 9,9 1 1/2 4 3,6 1 5,2 1 8,8 1 1/4 13,2 1 1/2 5 4,5 1 6,5 1 1/ /2 16, ,4 1 1/4 7,8 1 1/4 13,2 1 1/2 19, ,3 1 1/4 9,1 1 1/4 15,4 2 23,1 2 1/2 8 7,2 1 1/4 10,4 1 1/2 17,6 2 26,4 2 1/2 9 8,1 1 1/4 11,7 1 1/2 19,8 2 29,7 2 1/2 10 9,0 1 1/ / / * Gaasijuhtme läbimõõdud valitakse vee maksimaalse voolukiirusega kuni 2,5 m / s ** küttekehad ühendatud järjestikku ühele õngeliinist

23 03 Tehnilised näitajad VR MINI VR1 VR2 VR3 VENTILAATORI KIIRUS III II I Ventilaatori jõudlus m³/h AC-mootoriga soojendite müratase* db(a) EC-mootoriga soojendite müratase* db(a) AC-mootori võimsus W EC-mootori võimsus** W Horisontaalne ulatus m Vertikaalne ulatus m VENTILAATORI KIIRUS III II I Ventilaatori jõudlus m³/h AC-mootoriga soojendite müratase* db(a) EC-mootoriga soojendite müratase* db(a) AC-mootori võimsus W EC-mootori võimsus** W Horisontaalne ulatus m Vertikaalne ulatus m VENTILAATORI KIIRUS III II I Ventilaatori jõudlus m³/h AC-mootoriga soojendite müratase* db(a) EC-mootoriga soojendite müratase* db(a) AC-mootori võimsus W EC-mootori võimsus** W Horisontaalne ulatus m Vertikaalne ulatus m VENTILAATORI KIIRUS III II I Ventilaatori jõudlus m³/h AC-mootoriga soojendite müratase* db(a) EC-mootoriga soojendite müratase* db(a) AC-mootori võimsus W EC-mootori võimsus** W Horisontaalne ulatus m Vertikaalne ulatus m VR-D VENTILAATORI KIIRUS III II I Ventilaatori jõudlus m³/h AC-mootoriga soojendite müratase* db(a) EC-mootoriga soojendite müratase* db(a) AC-mootori võimsus W EC-mootori võimsus** W Horisontaalne ulatus m Vertikaalne ulatus m * võrdlustingimused: ruumi ruumala 1500m 3, mõõtmine 5 m kaugusel. ** EC-mootori võimsus eespool nimetatud ventilaatorijõudluste korral 21

24 03 Tehnilised näitajad VR MINI Parameetrid Tz /Tp 90/70 80/60 70/50 50/30 Tp1 Qp [m 3 /h] Pg [kw] Tp2 Qw [m³/h] Δp [kpa] Pg [kw] Tp2 Qw [m³/h] Δp [kpa] Pg [kw] Tp2 Qw [m³/h] Δp [kpa] Pg [kw] Tp2 Qw [m³/h] Δp [kpa] ,7 29,5 0,92 13,9 17,9 25,4 0,79 10,7 15,1 21,4 0,66 7,9 9,2 13,1 0,4 3, ,1 32,6 0,8 10,7 15,6 28,2 0,69 8,3 13,1 23,7 0,58 6,1 8 14,6 0,35 2, ,1 38,3 0,63 6,8 12,2 33,2 0,54 5,3 10,3 27,9 0,45 3,9 6,3 17,2 0,28 1, ,4 32,6 0,86 12,3 16,6 28,6 0,73 9,3 13,7 24,5 0,6 6,6 7,6 16,1 0,34 2, ,9 35,6 0,75 9,5 14,5 31,1 0,64 7, ,6 0,53 5,2 6,8 17,4 0, ,3 40,9 0, ,3 35,8 0,5 4,6 9,4 30,5 0,41 3,3 5,4 19,6 0,23 1, ,1 35,7 0,8 10,8 15,3 31,7 0, ,4 27,6 0,54 5,5 6,4 19,1 0,28 1, ,8 35,5 0,7 8,4 13,3 34,1 0,59 6,2 10,8 29,5 0,47 4,3 5,6 20,1 0,24 1, ,4 43,5 0,55 5,3 10,4 38,3 0,46 3,9 8,5 33 0,37 2,8 4,4 21,9 0,19 0, ,8 38,8 0,74 9,4 13,9 34,8 0,61 6, ,7 0,48 4,4 4,9 22 0,22 1, ,6 41,4 0,65 7,3 12,1 37 0,54 5,2 9,6 32,4 0,42 3,5 4,3 22,8 0,19 0, ,5 46,1 0,51 4,6 9,5 40,9 0,42 3,3 7,6 35,5 0,33 2,2 3,3 24,1 0,15 0, ,5 41,9 0, ,6 37,9 0,56 5,6 9,7 33,7 0,42 3,5 3,3 24,7 0,14 0, ,5 44,3 0,6 6, ,8 0,48 4,3 8,4 35,2 0,37 2,7 2,8 25,1 0,12 0, ,6 48,6 0,47 4 8,6 43,4 0,38 2,8 6,6 38 0,29 1,8 1,9 25,2 0,08 0,2 VR2 Parameetrid T z /T p 90/70 80/60 70/50 50/30 Tp1 Qp [m 3 /h] Pg [kw] Tp2 Qw [m³/h] Δp [kpa] Pg [kw] Tp2 Qw [m³/h] Δp [kpa] Pg [kw] Tp2 Qw [m³/h] Δp [kpa] Pg [kw] Tp2 Qw [m³/h] Δp [kpa] ,0 30,7 2,21 23,8 43,1 26,5 1,9 18,3 36,2 22,3 1,59 13,5 22,3 13,7 0,97 5, ,9 34,7 1,86 17,2 36,5 30 1,6 13,3 30,5 25,3 1,34 9,8 18,8 15,6 0,82 4, ,7 40,6 1,45 10,8 28,3 35,2 1,25 8,4 23,9 29,7 1,05 6,2 14,8 18,4 0,64 2, ,7 33,7 2,07 21,1 39,9 29,5 1,76 15,9 33,1 25,3 1,45 11, ,7 0,83 4, ,3 37,5 1,74 15,2 33,6 32,8 1,48 11,5 27,9 28,1 1,22 8,3 16,1 18,3 0,7 3, ,6 43,1 1,36 9,6 26,2 37,6 1,16 7,3 21,8 32,1 0,96 5,3 12,6 20,7 0, ,6 36,8 1,93 18,5 36,7 32,6 1,62 13,6 29,8 28,4 1,31 9,4 15,6 19,6 0, ,6 40,4 1,62 13,4 30,9 35,6 1,36 9,9 25,2 30,9 1,11 6,8 13,2 21 0,58 2, ,6 45,5 1,27 8,4 24,2 40 1,07 6,3 19,7 34,5 0,87 4,4 10,4 22,9 0,45 1, ,4 39,8 1, ,5 35,6 1,48 11,5 26,6 31,3 1,17 7,6 12,2 22,5 0,53 1, ,1 1,51 11,6 28,2 38,4 1,25 8,3 22,4 33,6 0,99 5,5 10,3 23,5 0,45 1, ,5 48 1,18 7,3 22,1 42,5 0,98 5,3 17,6 36,9 0,77 3, ,35 0, ,2 42,8 1,65 13,7 30,3 38,6 1,34 9,5 23,3 34,3 1,02 5,9 8,4 25,2 0, ,3 45,9 1, ,5 41,1 1,13 6,9 19,7 36,3 0,86 4,3 7 25,8 0,31 0, ,5 50,4 1,09 6, ,8 0,88 4,4 15,5 39,2 0,68 2,8 5,3 26,6 0,23 0,4 Seletus: 22 T z T p T p1 T p2 - seadme sisendvee temperatuur - seadme tagasivooluvee temperatuur - seadme sisendõhu temperatuur - seadme väljundõhu temperatuur P g Q p Q w Δp - seadme küttevõimsus - õhuväljund - veevool - soojusvaheti rõhukadu

25 03 Tehnilised näitajad VR1 Parameetrid Tz /Tp 90/70 80/60 70/50 50/30 Tp1 0 Qp Pg Tp2 Qw Δp Pg [m 3 /h] [kw] [m³/h] [kpa] [kw] Tp2 Qw Δp Pg [m³/h] [kpa] [kw] Tp2 Qw Δp Pg [m³/h] [kpa] [kw] Tp2 Qw Δp [m³/h] [kpa] ,9 16,8 1, ,8 14,5 1, ,7 12,2 0,95 14,6 13,2 7,5 0,58 6, ,4 19,4 1,12 19,1 21,9 16,7 0,97 14,7 18,4 14,1 0,81 10,8 11,3 8,6 0,49 4, ,2 22,6 0,94 13,6 18,3 19,5 0,81 10,5 15,4 16,4 0,68 7,8 9,4 10,1 0,41 3, ,8 1, ,9 18,4 1,05 17,3 19,7 16,1 0,87 12,3 11,3 11,3 0,49 4, ,8 23,2 1,05 16,9 20,3 20,5 0,9 12,8 16,8 17,8 0,74 9,1 9,6 12,3 0,42 3, ,9 26,2 0,88 12,1 16,9 23,1 0,75 9, ,9 0,62 6,6 8 13,6 0,35 2, ,1 24,7 1,16 20, ,4 0,97 14,8 17,8 20 0,78 10,2 9,2 15,2 0,4 3, ,2 27 0,98 14,9 18,7 24,3 0,82 10,9 15,1 21,6 0,66 7,6 7,9 16 0,34 2, ,5 29,7 0,82 10,6 15,6 26,6 0,69 7,8 12,7 23,5 0,56 5,4 6,6 17 0,29 1, ,2 28,6 1,07 17, ,3 0,88 12,5 15,8 23,9 0,7 8,2 7,2 19 0, ,5 30,7 0,91 12, ,75 9,2 13,5 25,3 0,59 6,1 6,1 19,7 0,27 1, ,2 33,3 0,76 9,2 14,2 30,2 0,63 6,6 11,3 27 0,5 4,4 5,1 20,4 0,22 1, ,2 32,5 0, ,1 30,2 0,8 10,3 13,8 27,8 0,61 6,4 5 22,8 0,22 1, ,9 34,5 0,84 11,1 15,4 31,8 0,68 7,6 11,8 29 0,52 4,8 4,2 23,2 0,18 0, ,8 36,8 0,7 7,9 12,9 33,7 0,57 5,5 9,9 30,5 0,43 3,5 3,5 23,7 0,15 0,6 VR3 Parameetrid T z /T p 90/70 80/60 70/50 50/30 Tp1 Qp [m 3 /h] Pg [kw] Tp2 Qw [m³/h] Δp [kpa] Pg [kw] Tp2 Qw [m³/h] Δp [kpa] Pg [kw] Tp2 Qw [m³/h] Δp [kpa] Pg [kw] Tp2 Qw [m³/h] Δp [kpa] ,0 39 3,31 32,6 64,5 33,8 2,85 25,1 54,3 28,4 2,39 18,4 33,6 17,6 1,46 7, ,6 44,1 2, ,5 38,2 2, ,3 32,2 1,95 12,5 27,5 20 1,2 5, ,5 49,2 2, ,9 42,7 1,89 11,6 36,3 36,1 1,59 8,6 22,6 22,5 0,98 3, ,9 41,6 3,1 28,9 59,8 36,3 2,64 21,7 49,6 31 2,18 15,5 28,7 20 1,25 5, ,8 46,3 2,52 19,5 48,7 40,4 2,15 14,8 40,5 34,4 1,78 10,6 23,5 22,1 1, ,4 51,1 2,06 13,3 39,8 44,6 1,76 10,1 33,1 37,9 1,46 7,3 19,3 24,2 0,84 2, ,2 44,1 2,89 25, ,8 2,43 18,6 44,8 33,4 1,97 12,8 23,7 22,4 1,03 4, ,6 2,35 17,1 44,9 42,6 1,98 12,7 36,6 36,6 1,61 8,8 19,4 24,1 0,84 2, ,3 53,1 1,92 11,7 36,7 46,5 1,62 8, ,8 1,32 6,1 15,9 25,8 0, ,4 46,6 2,68 21,9 50,2 41,3 2,22 15, ,9 1,76 10,3 18,4 24,6 0,8 2, ,2 50,8 2,18 14, ,8 1,81 10,7 32,7 38,8 1,44 7,1 15,1 26 0,66 1, ,2 55 1,78 10,2 33,6 48,4 1,48 7,4 26,8 41,6 1,18 4,9 12,4 27,3 0,54 1, ,6 49,1 2,47 18,8 45,4 43, ,3 15,4 8,1 12,8 26,7 0,56 1, ,3 53 2,01 12,8 37,1 47 1,64 8,9 28,7 40,9 1,26 5,6 10,4 27,5 0,45 0, ,1 56,9 1,64 8,8 30,4 50,2 1,34 6,1 23,6 43,4 1,04 3,9 8,3 28,2 0,36 0,6 Seletus: T z T p T p1 T p2 - seadme sisendvee temperatuur - seadme tagasivooluvee temperatuur - seadme sisendõhu temperatuur - seadme väljundõhu temperatuur P g Q p Q w Δp - seadme küttevõimsus - õhuväljund - veevool - soojusvaheti rõhukadu 23

26 04 Info KKK SEADMED 1. KUIDAS VALIDA SOBIVAT SOOJENDIT? Esimene samm: tehke kindlaks soovitud ruumis olev temperatuur ja selle kütmiseks vajalik soojushulk. Õhkküte on üks kiiremini toimivaid ruumide kütmise meetodeid, mis võimaldab köetava ruumi temperatuuri ajutiselt alandada (nt ööseks) ja enne ruumi uuesti kasutamist kiiresti tõsta. See aitab soojatarbimist oluliselt vähendada, kuid ei eelda kütmise kiirendamiseks kütteseadmetele täiendava võimsuse lisamist. Teine samm: tehke kindlaks soojendite paigalduskoht ja vajalik õhuvoolu ulatus, mis tagab ruumi soovitud osades sobiva temperatuuri. Pange tähele, et inimeste kasutatavates ruumides või muudel tundlikel aladel (nt tööstusprotsesside läheduses) peab õhuvoolu kiirus jääma normide piiridesse. Kolmas samm: koguge teavet soojuskandja temperatuuri ja hoonesse sisenemise teede kohta. Neljas samm: kui teil on olemas kõik eespool nimetatud andmed, võtke kataloog ja otsige seadmeid, mis vastavad vajaliku õhuvoolu ja küttevõimsuse tingimustele, võttes arvesse erinevatel võimsustel töötamise vajadust (esimene, teine või kolmas kiirus). Kasutage õhuvoolu kiiruse ja kauguse suhet kujutavaid graafikuid, et teha kindlaks iga seadmetüübi tööulatus. Teise variandina võite kasutada lk 22 olevat tabelit, mis näitab tööulatust piirkiirusel 0,5 m/s. Tehke lk esitatud tabelite abil kindlaks seadme igal töökiirusel ja kütteaine erinevatel temperatuuridel saavutatav küttevõimsus. Otsetee sobiva seadme valimiseks: kasutage töö lihtsustamiseks valikuprogrammi, mis on saadaval aadressil ehcad.vtsgroup.com. 2. MILLE POOLEST ERINEB KOLMEKIIRUSELISTE AC-MOOTORITE JA EC-MOOTORITE JUHTIMINE? Nii EC-mootorite kui ka AC-mootoritega varustatud soojendite reguleerimiseks kasutatakse kolme kiiruseastet. AC-mootoriga varustatud ventilaatori kiiruse muutmiseks kasutatakse releeväljunditega varustatud lihtsat regulaatorit, mis teeb lülitusi erinevate mähiseväljundite vahel. Pingeregulaatori kasutamine ei ole vajalik. EC-mootoriga ventilaatori kiirust reguleeritakse 0 10 V signaaliga. Soovi korral saab kasutada seinale paigaldatavat lihtsat potentsiomeetrit, mis võimaldab jõudlust astmeteta muuta, või keerukamat mikroprotsessoritega regulaatorit, mis suudab lisaks kolme salvestatud jõudlustaseme vahel valimisele täita ka mitmeid muid ülesandeid (ruumi temperatuuri reguleerimine, nädalaprogrammi SISSE/VÄLJA lülitamine ja parameetrite seadistamine, külmumiskaitse funktsioon jne). 3. KUIDAS TEHA KINDLAKS PEAMA- GISTRAALI TORUDE VAJALIKKU LÄBI- MÕÕTU SUURE ARVU SOOJENDITE ÜHENDAMISE KORRAL? Peamagistraali läbimõõt tuleb valida nii, et veevoolu kiirus ei ületaks 2,5 m/s. Selleks tuleb leida kompromiss torude läbimõõduga seotud investeeringu suuruse ja kasutuskulude vahel, mis on seotud torudes tekkiva veevoolu takistusega. Soovitame lähtuda torude minimaalse läbimõõdu leidmisel vastavalt magistraaliga ühendatud seadmete tüübile ja soojendite arvule lk 23 esitatud tabelist. Ulatuslike paigaldustööde korral (nt kui soojendid asuvad soojusallikast vähemalt 10 m kaugusel) tuleb torude läbimõõtu korrigeerida, võttes arvesse veevoolu väiksemat kiirust. 4. KUIDAS ÜHENDADA TERMOSTAATI NII, ET VENTILAATOR LÜLITUKS KLAPI SULGUDES VÄLJA? tehnilised dokumendid sisaldavad elektriühenduste skeeme erinevate kasutusolukordade jaoks. Kõige lihtsam võimalus siduda ventilaatori lülitusfunktsiooni klapi sulgumisega on ühendada kogu seade toitevõrguga, mille kaitselüliti ühendus on veetud läbi termostaadi. Sellisel juhul tuleb tähelepanu pöörata termostaadi kontaktide suurimale lubatud koormusele; see peaks olema vähemalt 3 (10) A ühe seadme kohta. Kui kontakti lubatud koormus on liiga väike, tuleks kasutada termostaadilt toidet (230 V av) saava mähi- 24

27 04 Info sega elektrireleed; töökontaktide pinge peaks olema 230 V vv ning nende koormatavust tuleks kohandada vastavalt juhitavate seadmete arvule. 5. KAS MA SAAN ÜHENDADA SISENDTORU SOOJUSVAHETI ÜLEMISE KOLLEKTORIGA? Jah, see on võimalik, kuigi ülemise kollektori kaudu energiat saavat soojusvahetit on raskem õhutada. Ärge unustage jätta piisavalt ruumi tagasivoolutorule klapiajami paigaldamiseks. 6. KAS VR MINI/VR1/VR2 / VR3 SOOJENDITES VÕIB KASUTADA MITTEKÜLMUVAT SOOJUSKANDJAT? 8. KAS VR MINI/VR1/VR2/ VR3 SOOJENDID TOETAVAD SOOJUSPUMPASID? Jah, õhkkütteagregaate saab kasutada koos soojuspumpadega. Ent seadme suuruse valimisel tuleb arvesse võtta soojuskandja madalat temperatuuri. Soovitame kasutada suure soojusvahetuspinnaga soojendeid. Seda tüüpi paigaldises on soovitatav kasutada soojendit VR3, mis on varustatud kolmerealise soojusvahetiga. Kontrollige ka VR Mini ja kaherealise soojusvahetiga VR2 kasutamise võimalust. Jah, võib. Kõige sagedamini kasutatav mittekülmuv soojuskanda on etüleenglükooli vesilahus. seadmetes kasutatavad soojusvahetid toetavad kuni 50% segu. Samas ärge unustage kontrollida, kas tehnoloogilise küttepaigaldise muud elemendid (klapid, pump jne) sobivad glükoolisegu kasutamiseks. Selleks tutvuge vastavate osade tootjate soovitustega. Pidage meeles, et glükoolisegud on tavaliselt viskoossemad ja väiksema soojusmahtuvusega kui vesi, mistõttu soojuskandja voolutakistus suureneb ja seadme küttevõimsus väheneb. 7. KAS VR MINI/VR1/VR2/ VR3 SOOJENDIT SAAB KASUTADA KA ÕHU JAHUTAMISEKS? Jah, aga üksnes juhul, kui soojuskandja temperatuur on kõrgem kui jahutatava õhu kastepunkt, sest seadmetes ei ole tilgakogumisvanne ning niiskuse kondenseerumist tuleks vältida. seadme lülitamiseks jahutusfunktsioonile tuleb see ühendada jahutusvee süsteemiga. Kui esineb oht, et soojuskandja temperatuur langeb alla jahutatava õhu kastepunkti, valmistage ette tilgakogumisvann ja paigaldage see seadme alla. Sellisel juhul saab seade töötada ainult horisontaalse õhu väljatõmbeavaga. Kui seadet kasutatakse vertikaalse väljatõmbeavaga, võib see põhjustada ventilaatori mootori või seadme all oleva ruumi üleujutamist, sest selles asendis seadme alla ei ole võimalik tilgakogumisvanni paigaldada. ei ole varustatud vedelikupüüduriga, mistõttu jahutusrežiimil tuleks selle töövõimsust alati vähendada, et vältida piiskade teket läbi soojusvaheti voolavas õhus. KKK AUTOMAATIKA Skaneerimine ja allalaadimine 25

28 Teaduspargi 6/1, Tallinn tallinn@vtsgroup.com Tänu paranenud toote VTS jätab endale õiguse teha muudatusi. Mõned tehnilised andmed ja kirjeldused võivad erineda tegelikust olukorrast - kinnitage oma VTS esindaja enne tellimuse
