1 Udaljeni pretplatnički stupanj

2 udaljeni pretplatnički stupanj (UPS): dio komutacijskog sustava koji se upotrebljava za prihvat i sabiranje (koncentriranje) telekomunikacijskog prometa pretplatnika, a povezan je na pripadajuću lokalnu centralu i na njega je priključena lokalna petlja Zakon o telekomunikacijama (»Narodne novine«, broj 122/03., 158/03. i 60/04.) pristupu%20izdvojenog%20lokalnoj%20petlji.htm UPS je razmješten dio pretplatničkog stupnja pristupne centrale, koji se s matičnom pristupnom centralom povezuje spojnim vodovima upotrebljava se radi ekonomičnije izgradnje pristupnih mreža UPS u pravilu predstavlja središte vlastite pristupne mreže (pristupna mreža UPS-a) zadatak UPS-a je da skupi ukupni polazni i dolazni promet svojih korisnika kojeg komutira matična pristupna centrala UPS, ako je opremljen odgovarajućom opremom, može prospajati i međusobni promet svojih korisnika (Zakon o telekomunikacijama, "Narodne novine", broj 53/94), 2

3 a) Mjerenja pokazuju zadovoljavajuću kvalitetu postojeće mreže na cijelom području. Tada će se izrađeno idejno rješenje koristiti u II. fazi. Sve potrebne zamjene postojećih kabela realizirat će se nakon izgradnje DTK u skladu s kapacitetima koji su određeni projektom koji će biti izrađen u skladu sa idejnim rješenjem. Ukoliko je Planom razvoja TK mreže na tom području predviđena izgradnja udaljenog pretplatničkog stupnja (UPS-a), projektant treba napraviti i prijelazno rješenje (I. faza) u kojem će se cijelu distributivnu mrežu preusmjeriti na UPS tako da se od UPS-a do točke početka distribucije polože kabeli odgovarajuće dužine i kapaciteta. 3

4 b) Mjerenja pokazuju nezadovoljavajuću kvalitetu pojedinih dijelova postojeće mreže. U tom slučaju projektant treba napraviti i prijelazno rješenje (I. faza) u kojem će u projektu naznačiti potrebnu rekonstrukciju tih dijelova mreže. Prijelazno rješenje treba obuhvatiti polaganje svih izlaznih kabela odgovarajuće dužine i kapaciteta do tih dijelova distributivne mreže. Ostali dijelovi mreže rekonstruirat će se u II. fazi kao što je navedeno u točki a). c) Mjerenja pokazuju nezadovoljavajuću kvalitetu velikog dijela odnosno cjelokupne distributivne mreže. U tom slučaju treba predvidjeti rekonstrukciju cjelokupne distributivne mreže. 4

5 Pregled načina priključenja novih pretplatnika 5

6 Definicija projekata u pristupnim mrežama Budući da potražnja za fiksnim priključcima ne može biti točno predviđena (niti broj priključaka niti područje potražnje), telekom operatori uvijek nastoje izgraditi odgovarajuću mrežnu infrastrukturu, koja s jedne strane daje operatoru dovoljno fleksibilnosti kako bi odmah reagirao na zahtjeve korisnika, a s druge je strane ekonomski isplativa, bez previše rezervnog kapaciteta. Direktno priključenje pretplatnika Mini projekti Projekti razvoja mreže 6

7 Direktno priključenje pretplatnika Najznačajnije karakteristike radnji u vezi s priključenjem pretplatnika su: - ne zahtijeva posebno planiranje tehničke izgradnje - ima za cilj izravno priključenje jednog ili više pretplatnika - nisu potrebna dodatna kapitalna ulaganja Mini projekti Najznačajnija karakteristika Mini projekta je da su potrebne manje intervencije u postojećoj infrastrukturi (proširenje kraka zračne mreže, polaganje kabela, zamjena samonosivog kabela većim kapacitetom, aktiviranje kabelske rezerve, ugradnja PCM/PGS, fiksni GSM...). 7

8 Preduvjeti za realizaciju Mini projekata: trebaju postojati slobodni kapaciteti centrale ili biti na raspolaganju u prihvatljivom roku trebaju postojati slobodni kabelski kapaciteti u izgrađenoj pristupnoj mreži mora postojati stvarna korisnička potražnja (ovo može biti novi korisnik ili preseljenje telefonskog priključka) ili se pojaviti u roku od 6 mjeseci mora biti na raspolaganju proračun za financiranje Mini projekata Zračna mreža bi se trebala projektirati, ovisno o ekonomskim i praktičnim razmatranjima, gdje je to moguće obzirom na zemljopisne uvjete. Može se primjenjivati u slijedećim slučajevima: pristupna mreža u ruralnim područjima pristupna mreža u rijetko naseljenim područjima kao privremeno rješenje za brzo povezivanje važnih korisnika. 8

9 Realizacija Mini projekta 9

10 Projekti razvoja mreže Razlozi: proširenje mreže paralelno s lokalnim općinskim programima razvoja osiguranje dodatnih kapaciteta nadgradnja ili zamjena postojeće tehnologije (npr. zamjena bakrenih kabela novim svjetlovodnim kabelima) osiguranje dodatnih kapaciteta osiguranje telekomunikacijske infrastrukture na područjima koja još nisu pokrivena opsežno proširenje mreže. - potrebno je provesti obimno planiranje - velika količina kapitalne investicije za projekte - plan kapitalnih investicija za taj projekt mora biti pojedinačno prikazan u godišnjem proračunu - da je projekt dio godišnjeg planiranja koje mora odobriti Uprava 10

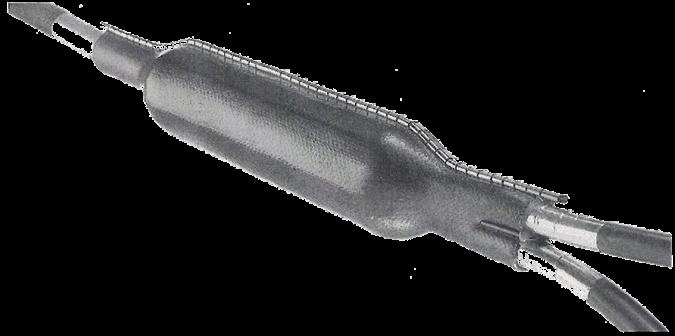

11 Izgled fiksne telefonske mreže s jednom glavnom centralom Glavna centrala Glavni kabel (ili više njih) TK x4x... Distributivna mreža Distributivni kabel 11

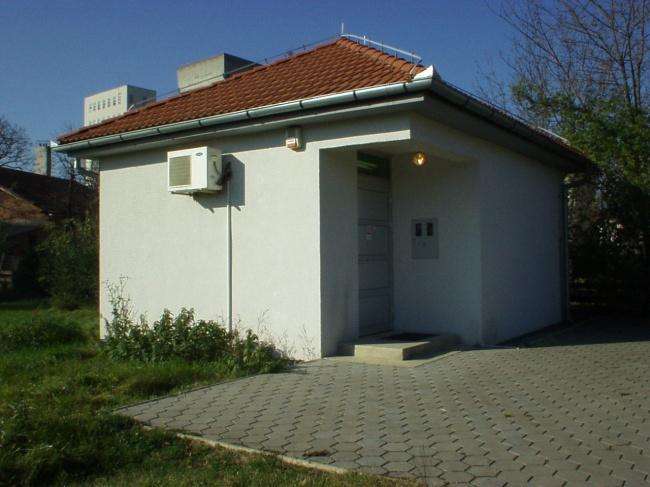

12 Fiksna mreža s udaljenim pretplatničkim stupnjem Glavna centrala Spojni kabel svjetlovodni kabel 48 niti UPS Distributivna mreža Distributivni kabel Elementi fiksne telefonske mreže s udaljenim pretplatničkim stupnjem su slijedeći: - distributivna mreža; - udaljeni pretplatnički stupanj koji uključuje zgradu i postrojenje; - spojni prijenosni medij koji uključuje fizički spojni put Moguć je prijenos signala preko simetričnog kabela ili preko svjetlovodnog kabela. 12

13 Udaljeni pretplatnički stupanj vezan na matičnu telefonsku centralu SSS LSM ETCC GSS LSM ST- R ETCC TSM ST- C SSS digitalni pretplatnički stupanj (UPS) LSM linijski komutacijski modul ST-R udaljeni signalni terminal ST-C centralni signalni terminal ETCC sklop centralnog voda TSM modul vremenske komutacije 13

14 Digitalni pretplatnički stupanj sastoji se od izvjesnog broja pretplatničkih modula (LSM) LSM LIB 0 LIB 15 LCT TS JTB LIB linijski slog za prilagođavanje LCT sklop za ispitivanje vodova i prijenosnika JTB slog interne veze RP regionalni procesor TS slog za vremensku komutaciju RP Slog za prilagođavanje za pretplatničke vodove čini jedinicu sa osam pretplatnika. 14

15 TROŠKOVI IZGRADNJE FIKSNE TELEFONSKE MREŽE T=1/n[A+k (B+D)+C+ E+F+G] η [Kn/m parice] n = broj parica u kabelu; A = cijena kabela po metru dužine [Kn/m]; k = faktor iznosa 1,02 uzet zbog šireg rova na mjestima gdje se kabeli spajaju ili račvaju; B = cijena iskopa i zatrpavanja rova [Kn/m]; C = cijena polaganja i zaštite kabela [Kn/m]; D = cijena zatrpavanja rova [Kn/m]; E = cijena izrade nastavka [Kn/m]; F = cijena nastavka i pribora za nastavke [Kn/m]; G = cijena popravka površine po dužnom metru rova [Kn/m]; η = dio troškova koji sačinjavaju troškove izrade projekta, nadzor, sva električna mjerenja, transport na radilište i do radilišta, te izrada tehničke dokumentacije i geodetskog elaborata. 15

16 Kada se u isti rov polažu dva ili više kabela, tada se prosječna cijena dodatnog polaganja kabela dobiva prema slijedećoj formuli: T = 1/n [A + E + F ] [Kn/m parice] TROŠKOVI IZGRADNJE FIKSNE TELEFONSKE MREŽE S UDALJENIM PRETPLATNIČKIM STUPNJEM S obzirom na način izvedbe izgradnje udaljenog pretplatničkog stupnja, troškove možemo podijeliti na nekoliko elemenata: troškovi izgradnje svjetlovodnog kabela od glavne centrale do udaljenog pretplatničkog stupnja; troškovi opreme za prijenos preko svjetlovodnog kabela; troškovi izgradnje objekta za smještaj udaljenog pretplatničkog stupnja; troškovi opreme, montaže i ispitivanja udaljenog pretplatničkog stupnja. 16

17 Troškovi izgradnje svjetlovodnog kabela od glavne centrale do udaljenog pretplatničkog stupnja T = (A + B + C + G) η A = cijena kabela po metru dužine [Kn/m]; B = cijena iskopa i zatrpavanja rova [Kn/m]; [Kn/m kabela] C = cijena polaganja i zaštite kabela [Kn/m]; G = cijena popravka površine po dužnom metru rova [Kn/m]; η = dio troškova koji sačinjavaju troškove izrade projekta, nadzor, sva električna mjerenja, transport na radilište i do radilišta, te izrada tehničke dokumentacije i geodetskog elaborata. 17

18 Troškovi opreme za VF prijenos preko svjetlovodnog kabela Troškovi opreme za VF prijenos preko svjetlovodnog kabela se također mogu podijeliti na dvije vrste: troškovi svjetlovodnog razdjelnika (svjetlovodni razdjelnici se montiraju po jedan na svaki kraj dionice svjetlovodnog kabela - jedan u prostorijama glavne centrale i jedan u objektu udaljenog pretplatničkog stupnja) troškovi VF uređaja za prijenos preko svjetlovodnog kabela 18

19 Dijagram troškova izgradnje udaljenog pretplatničkog stupnja i glavnog tk kabela za priključaka troškovi [Kn] dužina kabela [km] Troškovi UPS-a Troškovi glavnog kabela 19

20 Dijagram troškova izgradnje udaljenog pretplatničkog stupnja i glavnog tk kabela dužine 2 kilometra troškovi [Kn] broj pretplatnika [kom] Troškovi UPS-a Troškovi glavnog kabela 20

21 Prilikom izgradnje telefonskih mreža treba imati na umu da je svaka od mreža specifična i različita od druge (broj pretplatnika, konfiguracija terena, dužina kabela, sastav stanovništva i načina stanogradnje itd.). Zbog toga je potrebno svaku od njih zasebno analizirati i izvršiti detaljni proračun. S druge strane, planiranje novih mreža ne možemo sagledavati samo s financijske strane, nego i kroz mogućnost uvođenja novih tehnologija i usluga. Usluge poput ISDN-a ili ADSL-a limitirane su dužinom (šum, prigušenje) bakrenog kabela. Skraćenjem udaljenosti bakrenog kabela do krajnjeg korisnika poboljšava se kvaliteta veze i mogućnost uvođenja širokopojasnih usluga, što je zapravo trend jer princip klasičnog telefonskog priključka koji će se upotrebljavati samo za govorne poruke u današnje vrijeme korisnika (pretplatnika) više ne zadovoljava. 21
