Fyzikálne princípy zariadení na obmedzenie pevných časticových ZL. Sedimentácia, filtrácia, odstredivé sily, elektrostat.

Transcript

1 Fyzikálne princípy zariadení na obmedzenie pevných časticových ZL Sedimentácia, filtrácia, odstredivé sily, elektrostat.sily, ultrazvuk,

2 Odlučovače zariadenia na čistenie vzdušnín

3 Čistenie vzduchu/plynu Technologická operácia za účelom odstránenia rôznych znečisťujúcich látok zo vzdušnín alebo odpadového plynu. Najrozšírenejšie metódy sú: mechanická filtrácia tuhých látok, elektrostatické odlučovanie sorpcia plynov.

4 Zariadenia na čistenie vzduchu/odplynu Pod pojmom odlučovač sa obecne rozumie zariadenie v ktorom dochádza k odstráneniu tuhých, kvapalných alebo plynných ZL zo znečisteného prúdu odplynu. Navrhujú sa na separáciu konkrétnych látok s využitím F,CH,F-CH a biologického princípu. Konštruujú sa pre určité znečisťujúce látky pre určitý objemový a hmotnostný prietok vzdušniny

5 Zariadenia na čistenie vzduchu/odplynu PREVÁDZKOVÝ PROCES Odvádzacie potrubie Zdroj škodlivín ODLUČOVACIE ZARIADENIE Vonkajšie prostredie

6 ODLUČOVAČ - SEPARÁTOR Pod pojmom odlučovače obecne rozumieme zariadenia, v ktorých dochádza k odstráneniu disperzií tuhých, kvapalných alebo plynných látok zo znečisteného prúdu odpadného plynu na základe využitia fyzikálnych zákonov a chemických vlastností.

7 Časti odlučovačov: 1. vstupné hrdlo alebo komoru na prívod škodlivinovej vzdušniny; 2. vlastná pracovná komora, v ktorej prebieha odlučovací proces; 3. výstupné hrdlo alebo komora premenenej vzdušniny zbavenej znečisťujúcich látok; 4. zberná komora pre odlúčené znečisťujúce látky (výsypka, kalová nádrž, zberná nádrž, usadzovacia nádrž); 5. zariadenie na odvod odlúčených škodlivín alebo látok, do ktorých prešli znečisťujúce látky.

8 Zariadenia- odlučovače Mechanické odlučovače Elektrické odlučovače Filtre špeciálne

9 Využitie fyzikálnych princípov a síl pri separácii Využitie gravitácie - sedimentácia - usadzovanie je fyzikálny dej, pri ktorom dochádza k usadzovaniu tuhých častíc suspenzií vplyvom gravitácie Rozdiel v odstredivej sily dispergovaných častíc a nosného plynu Využitie koagulácie Rozdiel v hybnosti, zotrvačných síl Filtrácia Elektrostatických síl Ultrazvuku

10 Fyzikálne princípy, sily a javy využívané pri odlučovaní Odlučovanie znečisťujúcich látok z plynov prebieha v odlučovacích zariadeniach v niekoľkých fázach. V prvej fáze je nutné odviesť častice z prúdiaceho plynu k stenám odlučovača. V tejto fáze sa k odvedeniu prímesí z nosného plynu využívajú rôzne princípy a sily. Sú to sily gravitačné, zotrvačné, intercepčné (zadržiavanie), difúzne, elektrostatické a iné. Okrem nich sa pre odvod prachu z prúdu využívajú aj ďalšie javy, ako je koagulácia, termoforéza pohyb častíc v smere klesajúcej teploty difuzioferéza -pohyb častíc vplyvom koncentračného spádu (gradientu) zmáčavosť prachu a niekedy aj ultrazvukové alebo u triedičov magnetické pole.

11 Fyzikálne princípy, sily a javy využívané pri odlučovaní V druhej fáze - odlučovacieho procesu je potrebné prímes privedenú k odlučovacej ploche odviesť do zberného priestoru. Podľa použitého spôsobu sa táto časť skladá z jednej alebo viacerých fáz a využívajú sa pri nej opäť rôzne princípy a javy ako unášacie sily prúdenia, zotrvačnosť, zmáčavosť, zemská tiaž, vibrácie a ďalšie. Suché mechanické odlučovače najčastejšie využívajú prúd nosného plynu tak, že prach je v bezprostrednej blízkosti odlučovacej steny v medznej vrstve prúdu plynu odzvádzaný do zberného priestoru a mechanicky odstraňovaný. U mokrých odlučovačov býva väčšinou do zberného priestoru odlučovača splachovaný vodou. Elektrické, resp. elektrostatické odlučovače majú prach najprv zachytený na odlučovacej ploche a v rôznych intervaloch (napr. odklepávaním) odvádzaný do zberného priestoru.

12 Typy odprašovacích zariadení Suché aeromechanické Mokré aeromechanické Elektrostatické usadzovacie prachové komory (prašníky), nárazové odlučovače, vírové odlučovače (cyklóny), rotačné (ventilátorové) odlučovače, atď. sedimentačné skrubre, vzduchové práčky dezintegrátory), vírové skrubre, prúdové odlučovače (Venturiho skrubre) a i. suché aj mokré Filtre látkové filtre, biofiltre, náplňové a pod.

13 Aplikácie odlučovačov TZL V dôsledku zvláštnosti odlučovania tuhých častíc, na účinnosť ktorých vplýva najmä granulometria sa v priemysle často spájajú dva typy odlučovačov do série v kombináciách: - odstredivý odlučovač + elektrofilter, - cyklón + elektrofilter, - elektrofilter +multicyklón, - odstredivý + mokrý odlučovač, - mokrý odlučovač +cyklón, - odstredivý odlučovač + látkový filter, - mokrý odlučovač + elektrofilter a i.

14 Mechanické suché odlučovače Prašníky usadzovacie prachové komory usadzováky- sedimentačné komory Žalúziové odlučovače Cyklóny (vírové odlučovače) Rotačné (ventilatorové odlučovače)

15 Účinnosť odlučovania (separácie) O c C p Odlučovač C v M p Odlučovač M v C z M z O c.. M M z p 100 %

16 Schéma odlučovača M v M p M p [kg.h -1, g.s -1 ] hmotnostný tok na vstupe do odlučovača, M v [kg.h -1, g.s -1 ] hmotnostný tok na výstupe z odlučovača, M z [kg.h -1, g.s -1 ] hmotnostný tok zachytávanej znečisteniny. M z

17 Sedimentačné komory vstup znečisteného plynu 4 zásobníky prachu 2 prepážka 5 podávače 3 výstup vyčisteného vzduchu 6 odvod odlúčeného prachu

18 Sedimentácia Sedimentačné komory tzv. usadzovacie využívajú gravitačný princíp odlučovania prachu. K usadeniu prachu dochádza znížením rýchlosti plynu k hodnote pádovej rýchlosti častice v dôsledku rozšírenia vstupného potrubia D 1 na priemer D 2 v usadzovacej komore.

19 Suché mechanické odlučovače Prašníky Princíp rozdiel hybnosti dispergovaných častíc a vzduchu

20 Prašník kombinácia gravitačného a zotrvačného odlučovacieho princípu Gravitačný princíp môžeme kombinovať so zotrvačným. Príkladom týchto odlučovačou sú potom tzv. prašníky.

21 Suché mechanické odlučovače Žalúziové Princíp rozdiel zotrvačných síl dispergovaných častíc a vzduchu

22 Suché mechanické odlučovače Cyklóny (vírový separátorodstredivé sily )

23 Suché mechanické odlučovače Rotačné (ventilátorové) Princíp rozdiel zotrvačných a odstredivých síl dispergovaných častíc a vzduchu

24 Mechanické mokré odlučovače Pračky vzduchu (sedimentačné scrubre) Mokré cyklóny (vírove scrubre) Prúdové odlučovače (Venturi) Vzduchové práčky (dezintegrátory) Penové odlučovače Hladinové odlučovače Ultrazvukové odlučovače

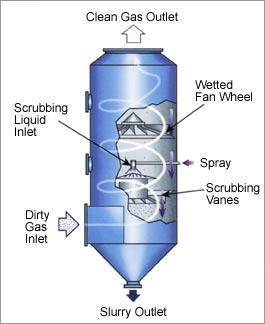

25 mokré mechanické odlučovače Princíp funkcie Zvýšená zmáčavosť Zvýšená lepivosť Zvýšená koagulácia

26 mokré mechanické odlučovače pračky vzduchu

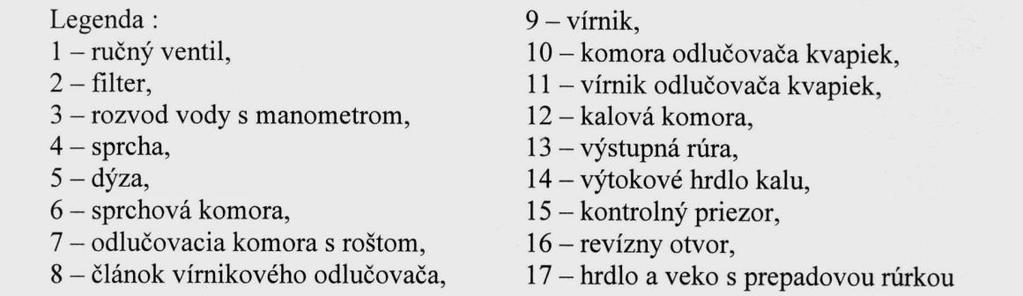

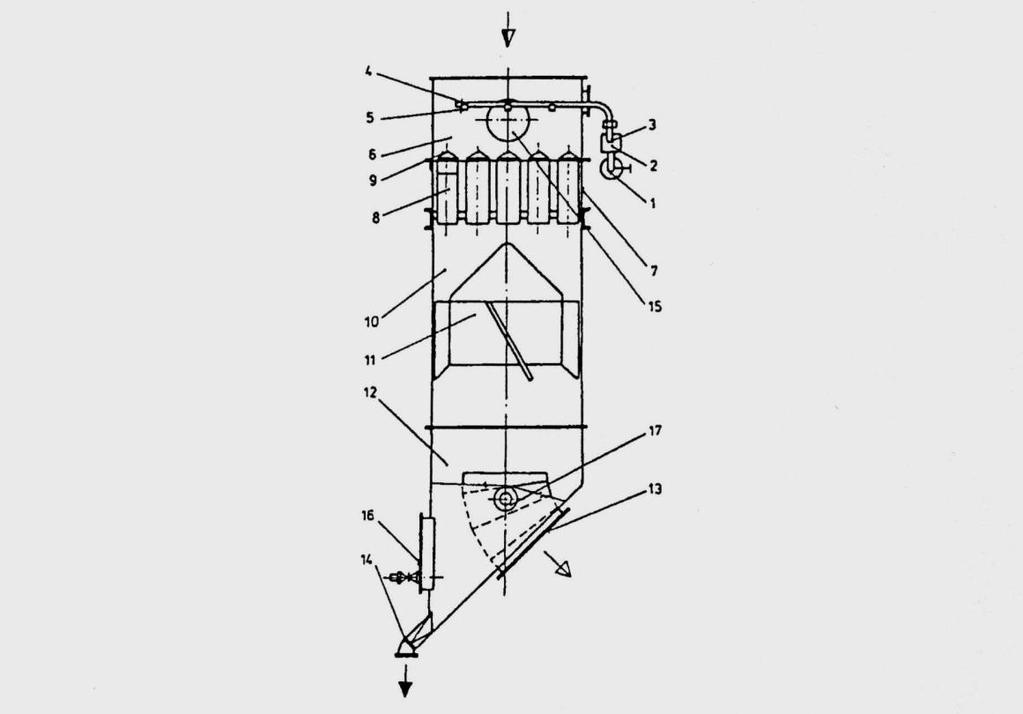

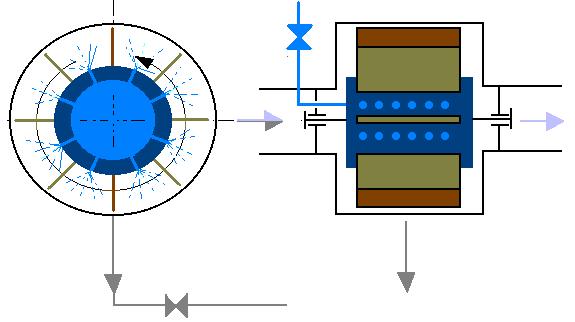

27 mokré mechanické odlučovače Pračky vzduchu (dezintegrátory)

28 mokré mechanické odlučovače Mokré cyklóny (vírove scrubre)

29 mokré mechanické odlučovače Mokré cyklóny (vírove scrubre)

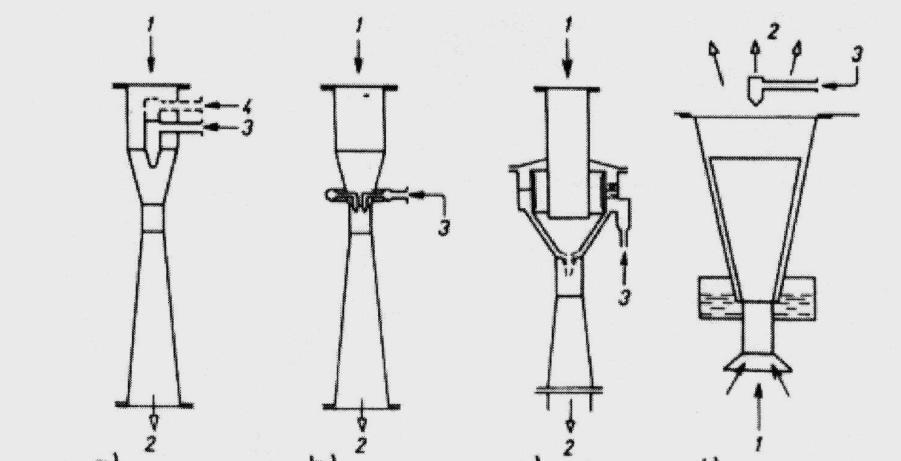

30 mokré mechanické odlučovače Prúdové odlučovače (venturi)

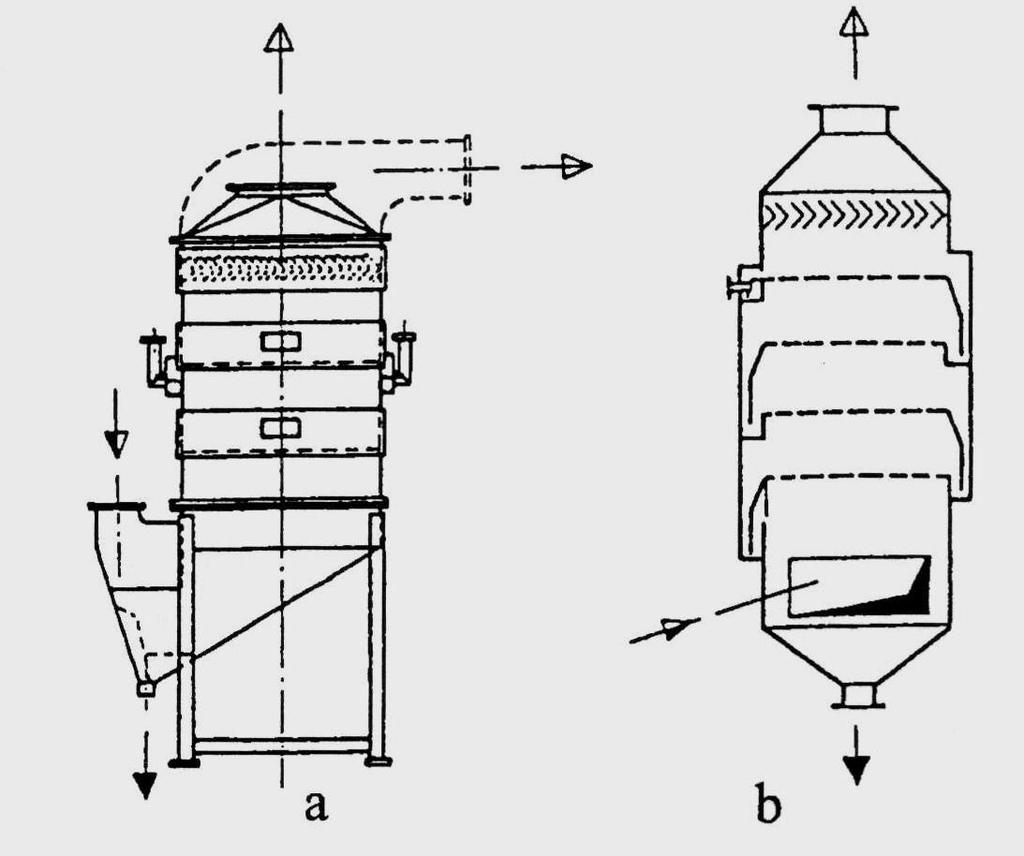

31 mokré mechanické odlučovače Penové odlučovače

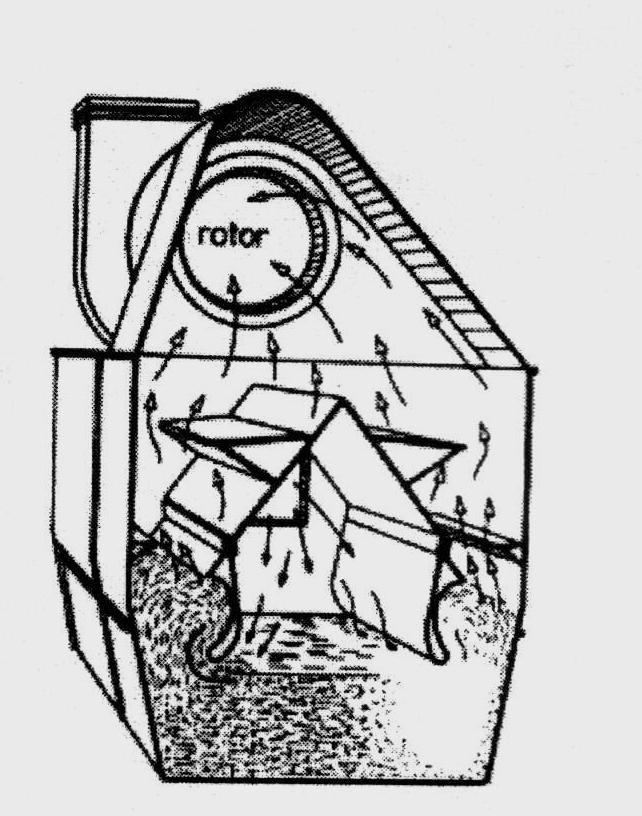

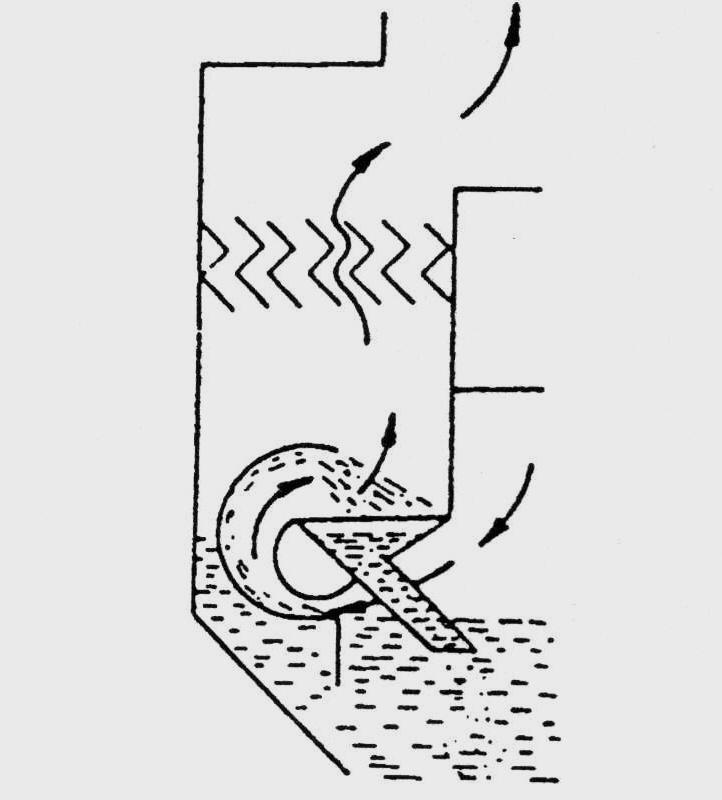

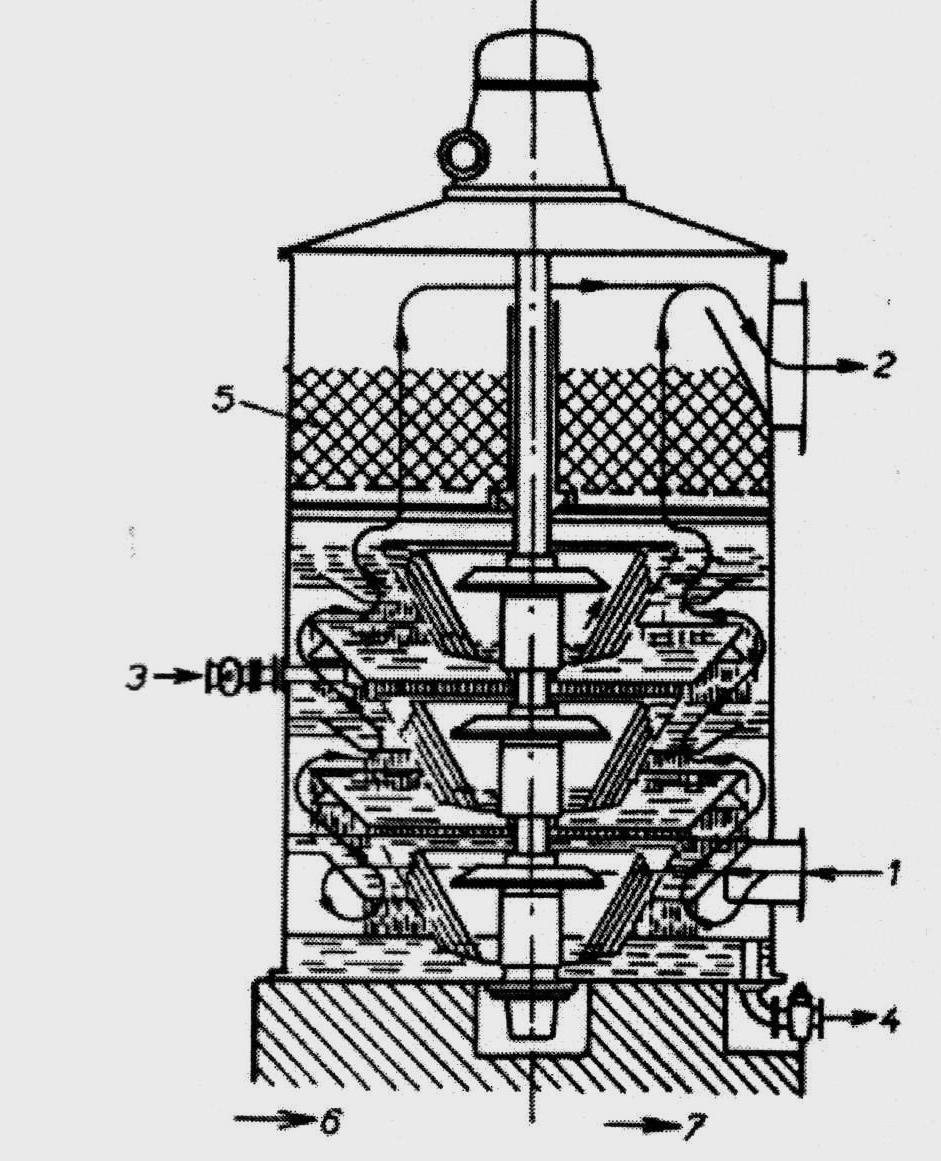

32 mokré mechanické odlučovače Hladinové odlučovače

33 mokré mechanické odlučovače Ultrazvukové odlučovače Ultrazvuk spôsobuje -Zrážky medzi časticami -Stenový efekt -Tlakové žiarenie

34 elektrické odlučovače sú vysoko účinné a spoľahlivé zariadenia vhodné k odlučovaniu tuhých prímesí z odpadových a technologických plynov. Svojou vysokou odlúčivosťou zaručujú nízke úlety tuhých častíc znečisťujúcich látok do ovzdušia a úplne vyhovujú najprísnejším zákonom na ochranu ovzdušia.

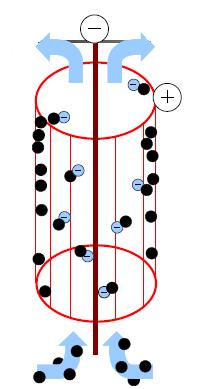

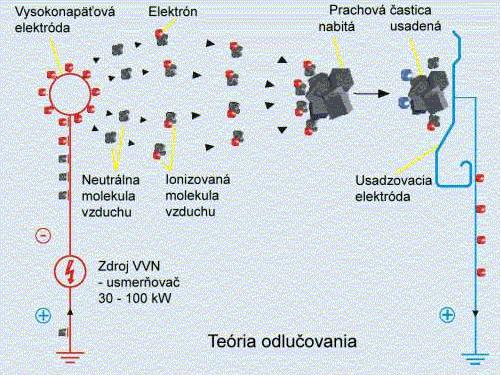

35 ELEKTROSTATICKÉ odlučovanie Aktívny priestor elektrického odlučovača tvorí sústava vysokonapäťových - a usadzovacích + elektród Na vysokonapäťové elektródy sa privádza veľmi vysoké jednosmerné záporné napätie kv, usadzovacie elektródy sú uzemnené. Napojením na vysoké napätie vzniká medzi elektródami silné elektrické poľe a koronový výboj. Častice prachu nachádzajúce sa v prúde plynu prechádzajúce aktívnym priestorom medzi elektródami sú nabíjané zápornými iónmi a získavajú záporný náboj. Pôsobením silného elektrického poľa sú nabité častice priťahované na povrch usadzovacích elektród, kde sa vplyvom prítlačných síl elektrického poľa usadzujú. Mechanickým oklepávaním sa prach z usadzovacích elektród uvoľňuje a padá do výsypky, odkiaľ je kontinuálne odvádzaný k ďalšiemu využitiu alebo uloženiu.

36 Elektrické odlučovače

37 Suché elektrické odlučovače sú vysoko účinné a spoľahlivé zariadenia vhodné k odlučovaniu tuhých prímesí z odpadových a technologických plynov. Svojou vysokou odlúčivosťou zaručujú nízke úlety tuhých častíc znečisťujúcich látok do ovzdušia a úplne vyhovujú najprísnejším zákonom na ochranu ovzdušia.

38 Elektrické odlučovače

39 Výhody elektrického odlučovania vysoká funkčná a prevádzková spoľahlivosť vysoká účinnosť odlučovania nízka tlaková strata zariadenia (max.250 Pa) odlučovanie pri teplotách do 350 C (do 450 C pri použití špeciálnych materiálov) minimálne nároky na obsluhu a údržbu odolnosť proti horúcim časticiam v plyne úplne suchý proces

40 Možnosti použitia výroba tepelnej a elektrickej energie výroba stavebných hmôt a magnezitu sklársky, chemický a papierenský priemysel spaľovanie dreveného odpadu spaľovanie tuhých odpadov odprášenie uhoľných kotlov

41 Elektrické odlučovače

42 a) b) a) Tvary nabíjacích elektród - špirálová, hrotová, hladká, ihlicová; b) Čistenie elektród mechanickým oklepom

43

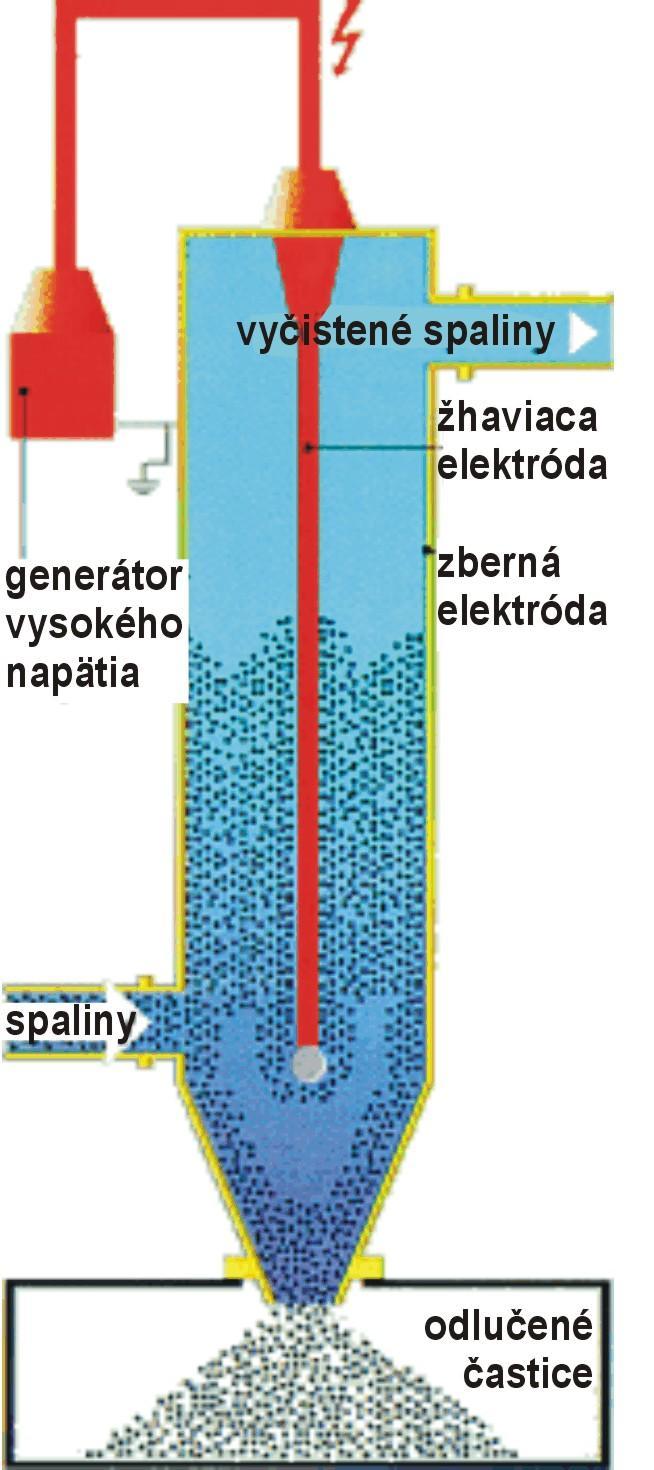

44 Mokré elektrické odlučovače Proti vznikaniu spätnej koróny resp. kvôli zlepšeniu elektrickej vodivosti častíc prachu sa uskutočňuje aj ďalšie osobitne opatrenia: navodzuje sa zníži povrchový odpor odlučovaných častíc, aby sa ďalšie osobitné odlučované častice na kladnej elektróde vybíjajú ľahšie. To sa uskutočňuje spravidla zvlhčovaním privádzanej prachovej disperzie vodou pri súčasnom znižovaní teploty disperzie. Na to sa používajú osobitné zariadenia kondicionéry (stabilizátory) zaradené v smere toku disperzie pre vlastným elektrickým odlučovačom. Rozdiel medzi suchými a mokrými elektrostatickými odlučovačmi spočíta v tom, že suché majú zväčša usadzovanie elektródy doskovitého tvaru, (doskové), v mokrých majú zberné elektródy často tvar trubíc (trubkové) a v nich je smer prúdenia plynu obvykle vertikálny. Suché odlučovače majú horizontálny alebo vertikálny tok plynu.

45

46 FILTRÁCIA Vo všeobecnosti je najstaršia metóda čistenia vzdušnín na základe rozdielnej veľkosti častíc.

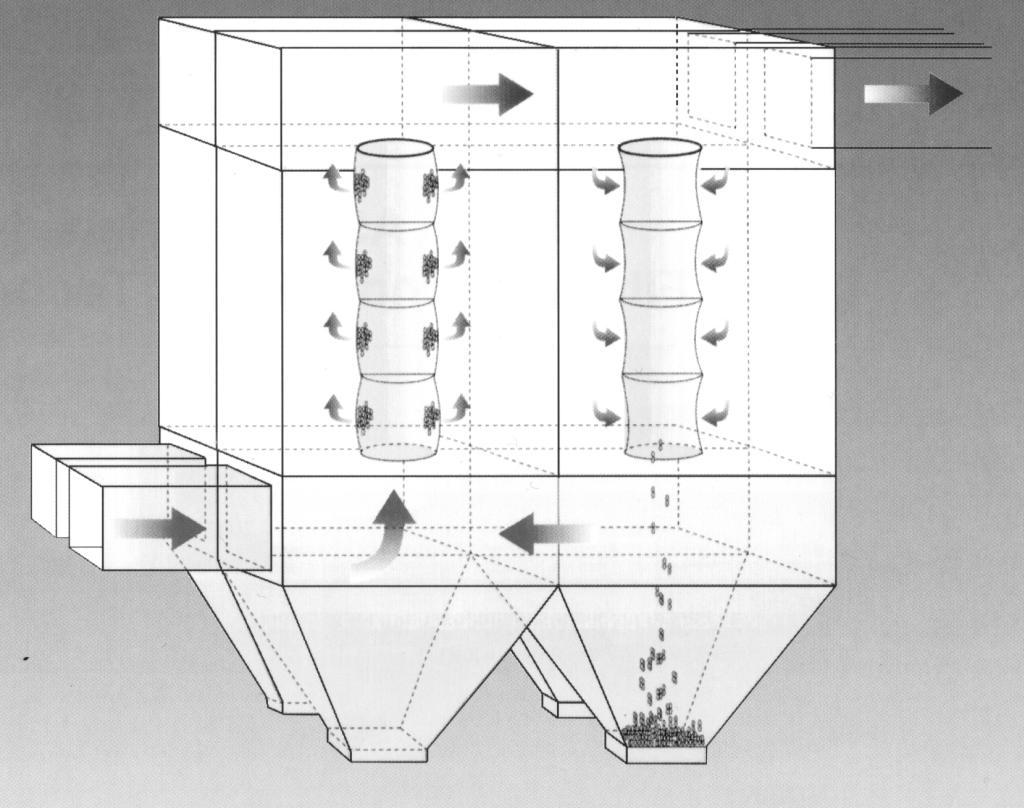

47 TKANINOVÉ FILTRE Pozostávajú z látky, pevne tkanej zo špeciálnych vláken, a sú umiestnené v uzatvorenej konštrukcii, ktorou prechádzajú spalinové plyny. Maximálna prevádzková teplota filtra závisí od typu tkaniny filtra a môže byť až 320 C pre špeciálne typy syntetickej tkaniny (PVC, goratex) TVAR: vrece alebo rukáv

48 Výhody látkových filtrov - Vysoká účinnosť - Velká filtračná plocha - Jednoduchá výmena filtračných hadíc - Dlhá životnosť filtračných hadíc - Nízke náklady na údržbu - Možnosť voľby rôznych filtračných materiálov

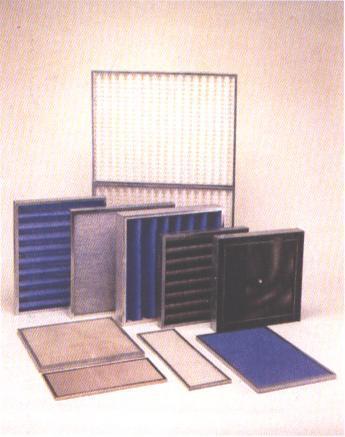

49 Tuhé znečisťujúce látky vo vzduchu FILTRAČNÉ KAZETY Rám zo silného pozinkovaného plechu alebo z ocele so zváranou kovovou sieťkou, s rôznymi typmi filtračných materiálov. Na stredne účinnú filtráciu, predfiltráciu, lakovanie.

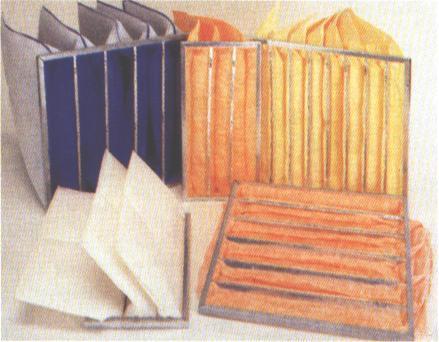

50 VRECKOVÉ FILTRE Vrecká z polyesterových vlákien na stredne účinnú filtráciu (85-91%). Vrecká typu z jemných sklenených vlákien vysokej účinnosti na dokonalé filtrovanie (45-95%).

51 Princíp povrchovej filtrácie

52 Filtre častice sa zachytávajú na povrchu filtra Spôsoby regenerácie Oklepom Prefúkaním Vibráciami Spätným preplachom Kombináciou

53 druh odlučovača veľkosť častíc odlúčivosť prietok poznámka [μm] [%] [m -3 / h] suché mechanické odlučovače prašníky veľmi hrubý predodlučovače žalúziové predodlučovače cyklóny [m -3 / h] v zostave rotačne viac fungujú ako čerpadlo, hluk mokré mechanické odlučovače scrubre stredne hrubý vzduch práčky menej ako 5 95 spotreba vody 0,5-1,5 lit. m -3 vírové scrubre spotreba vody 0,21 lit/ m -3 venturi od 1 99, spotreba vody 0,6-2,5 lit / m -3 penové viac ako schopné odlučovať aj plyn hladinové elektrostatické odlučovače suché aj submikrónové 99,9 do tlaková strata max 250 MPa

54 Odlučovanie kvapalných ZL Odlučovanie je podobné ako TZL Lepšia schopnosť koagulácie ako TZL Vhodnejšie elktrické vlastnosti Odlučovanie je sťažené tým, že disoergovaná kvapalina po ochladení hustne. Spôsobuje ťažkosti pri jej zbieraní a transporte

55 Zotrvačné olučovače hmiel Labyrintové Lamelové Oc = 98% Určené na odlučovanie hrubých a stredne hrubých hmiel Netuhnúce odlúčené častice sa hromadia na doskách a plechoch a stekajú po nich na dná komôr, odkiaľ sa súvislá kvapalina odvádza dalej

56 Vírové odlučovače hmiel Filtre na odlučovanie hmiel Elektrické odlučovače hmiel

57 Princípy procesov obmedzujúcich emisie plynných ZL absorpcia adsorpcia reakčné technológie kondenzácia vymrazovanie - kryokondenzácia biotechnológie

58 základné princípy Na odlučovanie škodlivých plynov pár odvádzaných zo zdrojov týchto škodlivín sa využívajú tieto základné princípy: Absorpcia- pohlcovanie plynov a pár kvapalinami - absorbéry adsorpcia plynov a pár na povrchoch zrnitých tuhých látok - adsorbéry reakčné technológie - termická oxidácia alebo redukcia, termické a katalytické spaľovanie - reaktory kondenzačné technológie - kondenzátory, kryokondenzátory biotechnológie- biofiltrácia - biofiltre

59 Rozdelenie absorpcie: 1. Fyzikálna - plyn sa rozpúšťa v kvapaline, uvoľňuje sa kondenzačné prípadne zmiešavacie teplo, pre nízke koncentrácie zložky -malé tepelné efekty, napr. rozpúšťanie kyslíka vo vode 2. Chemická - plyn (jeho zložka) chemicky reaguje a uvoľňuje sa reakčné teplo, napr. zachytávanie CO 2 v roztoku NaOH: 2 NaOH + CO 2 = Na 2 CO 3 + H 2 O Absorpčné zriadenia Efektívna absorpcia = veľká styčná plocha plynnej a kvapalnej fázy Absorbéry: náplňové, bez náplne Podľa tvorby styčnej plochy : - Povrchové, prebublávajúce, mechanické, kolónové, rozprašovacie, kaskádové, rúrkové.

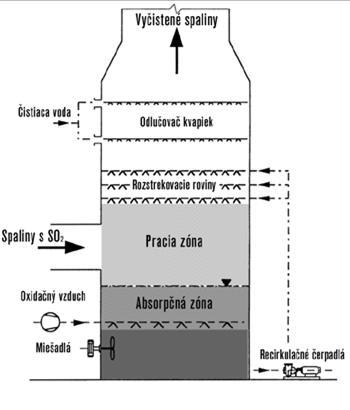

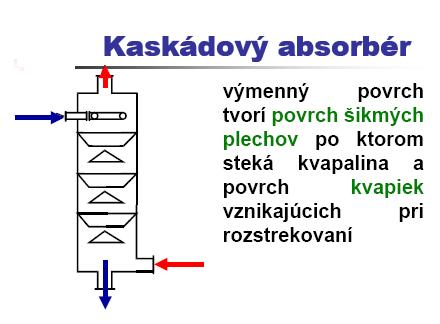

60 Absorbér na odsírenie spalín Sprchová komora- veža Typy: Sprchové komory, absorpčné veže Absorbéry so sitami alebo roštami Absorbéry s náplňou

61

62 Legenda: 1- plášť 2-nosný rošt 3-náplň 4-zberná nádoba 5-rozstrekovacie zariadenie Náplňový absorbér

63

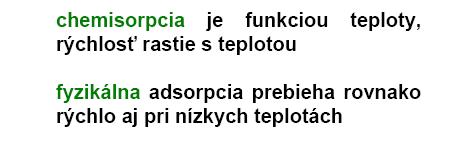

64 Adsorpcia Je schopnosť tuhých látok (aktívne uhlie, oxid hlinitý, bauxit, silikagél, molekulové sitá, prírodné zeolity) koncentrovať na svojom povrchu plyny, pary a kvapaliny. Tento proces prebieha v adsorbéroch. Sú to komorové zariadenia, v ktorých je: 1. nehybne vo vrstve na rošte uložený zrnitý materiál = Adsorbéry s nehybnou náplňou - pri ktorých sa strieda adsorpcia a regenerácia, alebo 2. cez ktoré sa vedie zrnitý materiál - Adsorbéry s pohyblivou náplňou, ktoré sa označujú aj ako adsorbéry kontinuálnou (nepretržitou) prevádzkou. Z hľadiska mechanizmu rozlišujeme dva základné typy adsorpcie: - fyzikálnu adsorpciu, - chemisorpciu.

65

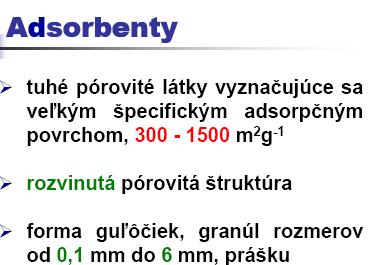

66 Adsorbenty

67 Adsorpcia Adsorbér s nehybnou náplňou

68 Reakčné technológie Oxidáciou alebo redukciou škodlivých plynov vznikajú vo vzdušnine nové plyny, pôvodná vzdušnina sa pretvára na spaliny termického spaľovania (redukovania) - na sekundárne spaliny, ktoré sa následne odvádzajú do vonkajšieho ovzdušia, alebo sa procesom zniknuté teplo využíva. Pre termickú oxidáciu alebo redukciu plynov a pár treba odvádzanú vzdušninu so škodlivými plynmi či parami ohrievať na potrebnú teplotu. Ohrev na požadovanú teplotu sa realizuje v osobitných komorách, v ktorých môžu byť vložené katalyzátory tak, že vzdušnina prúdi okolo nich.

69 Zariadenia termické oxidátory alebo termické reduktory. - komory, v ktorých sa škodlivinové vzdušniny vystavujú podmienkam, za ktorých sa škodlivé plyny a pary vo vzdušninách ľahko oxidujú kyslíkom v termických spaľovačoch, alebo ľahko redukujú -uvoľňujú kyslík, v termických reduktoroch.

70 Termická oxidácia kyslík Pri termickej oxidácii treba pri nedostatku kyslíka v odpadovej vzdušnine zabezpečiť dostatočný prívod kyslíka (vzduchu), do reakčnej, v tomto prípade spaľovacej komory. Aj tento vzduch treba ohrievať na reakčnú teplotu - musí byť o C. Čistené vzdušniny sa teda zohrievajú na vysokú teplotu a podrobujú sa v nich uvedeným chemickým procesom v reakčných (odlučovacích) komorách.

71 Termická redukcia redukčný plyn Pri termickej redukcii treba zaviesť do reakčnej, v tomto prípade redukčnej komory pracovný plyn (palivo), ktorý zredukuje škodlivý plyn. Ako redukčný plyn na redukciu zmesi oxidov dusíka NO x býva čpavok NH 3.Vstrekovanie čpavku alebo močoviny priamo do kotla pri teplote dymového plynu umožňuje spontánnu reakciu čpavku s NO x, pričom vzniká dusík a voda. Bod vstrekovania je v blízkosti stropu pece s teplotou cca o C. Aby sa dosiahlo odstránenie NO x v prevádzkovom rozsahu kotla, sú potrebné viacnásobné vstrekovacie body. Na redukciu oxidu dusnatého NO 2 sa používajú uhľovodíkové plyny.

72 Selektívna nekatalytická redukcia

73 Katalytické spaľovanie Aby oxidácia alebo redukcia škodlivých plynov prebiehala pri najnižšej možnej teplote, a to kvôli ušetreniu paliva potrebného na ohrev škodlivinovej vzdušniny, alebo na zmenšenie strát tepla sekundárnymi spalinami, vkladajú sa do reakčných komôr aktívne tuhé látky - katalyzátory a škodlivinová vzdušnina sa vedie okolo nich alebo cez vrstvy granúl týchto látok. Na čistenie tekavých VOCna CO 2 +H 2 0

74 Katalytické termické spaľovacie zariadenia Hlavné čast: spaľovacia komora prídavného paliva, zmiešavacia komora škodlivinovej vzdušniny s primárnymi spalinami (spalinami prídavného paliva), reakčná komora s katalyzátorom (vlastná spaľovacia komora), výmenník tepla sekundárnych spalín, rekuperátor alebo kotol. Aby sa ušetrili drahé materiály pri potrebných väčších plochách katalyzátorov, nevyrábajú sa katalyzátorové telesá celé z drahých kovov, ale tieto drahé kovy sa dávajú iba na povrch menejhodnotných materiálov, tzv. nosičov katalyzátorov, a to v tenkej vrstve. Nosiče bývajú buď kovové, alebo keramické. Katalyzátorové telesá s nosičmi sa vyhotovujú v tvare tyčí, sietí (mreží), špirál alebo granúl.

75

76 Kondenzácia Aby sa v škodlivinových vzdušninách skondenzovali škodlivé pary, uskutočňuje sa podchladzovanie v osobitných chladičoch kondenzátoroch, cez ktoré sa vzdušnina prepravuje. Na využitie kondenzácie škodlivých pár treba odvádzanú vzdušninu so škodlivou parou podchladiť na rosný bod tejto pary. Toto odlučovanie sa uskutočňuje v zariadeniach označovaných ako kondenzátory : a) Povrchové - nekontaktné, s nepriamym chladením b) Zmiešavacie resp. vstrekovacie kontaktné, s priamym chladením

77 Technologia vymrazovania - kryokondenzácia - čistenie odplynov chladením Zariadenia - kryokondenzátory - vymrazenie látky či zmesí látok z odplynu - chladiace médium kvapalný dusík, nízke teploty chladenia (až -180 C) - vhodné pre tekuté organické látky ako halogenované, alifatické, aromatické rozpúšťadla, produkty a suroviny chem. výrob atd.) - anorganické látky možno odstrániť v kombinácii s odstránením vody predchladením - možná recyklácia odstránených látok - svetové antropogenne emisie VOC sú cca 500 miliónov ton/rok veľká záťaž životného prostredia

78 Technologia vymrazovania

79 Biologické čistenie odpadových plynov je moderný spôsob čistenia plynu využívajúci enzymatické vybavenie mikroorganizmov na rozklad organických látok, obsiahnutých v plyne. Prostredníctvom metód sa môžu zásadne čistiť len také odpadové plyny, ktoré obsahujú mikrobiálne rozložiteľné zložky (na čistenie najmä organických a zapáchajúcich znečisťujúcich látok) a neobsahujú toxické zložky, napr. SO 2. Termín biologické čistenie sa vzťahuje na použitie biologických filtrov (biofiltrov) a biologických pračiek plynov (bioskrubrov).

80 Biofiltre Biofiltre sú určené na zneškodňovanie biologicky odbúrateľných látok pre koncentrácie do cca 1 g.m -3. Zbytková koncentrácia škodlivín organických látok je pod 50 mg. m -3. Princíp činnosti spočíva v nasýtení prídavnej vzdušniny vodnou parou na takmer 100%-nú relatívnu vlhkosť. K vlastnému zneškodňovaniu škodlivín potom dochádza vo vrstve substrátu pomocou biologickej oxidácie tam existujúcej kultúry viacerých druhov mikroorganizmov. Účinnosť biofiltrov je %. V biofiltroch sa látky odbúravajú mikroorganizmami, nachádzajúcimi sa na filtračnom prostriedku na pevnom nosiči.

81 Biofiltrácia Adaptačná fáza mikroorganizmov trvá 2 až 3 týždne. Návrh biofiltra sa uskutočňuje pre každý prípad individuálne. V zásade sa navrhujú dva typy biofiltrov - kontejnerový a betónový. Kontajnerový biofilter je samostatnej oceľovej alebo plechovej konštrukcie s tepelnou izoláciou. Jeho konštrukcia umožňuje inštaláciu až troch kontejnerov nad sebou. Betónový filter je vhodný tam, kde je dostatok priestoru pre jeho výstavbu.

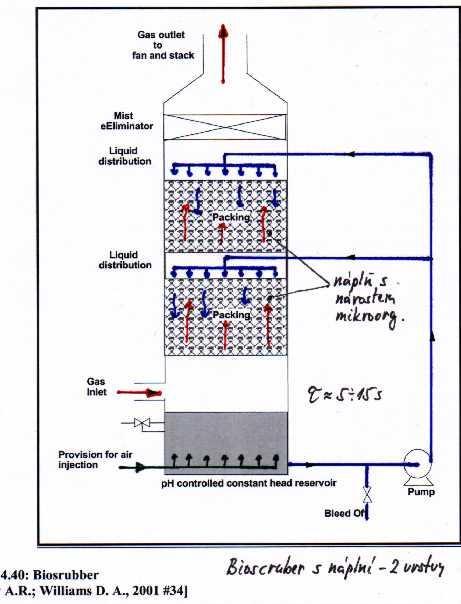

82 Bioskrubre -biopráčky Bioskrubre sú absorbéry, v ktorých prebieha intenzívna látková výmena medzi znečisteným plynom a absorbentom (zbernou kvapalinou so selektívnym pôsobením). Mikroorganizmy sú buď jemne rozptýlené v zbernej kvapaline, alebo nanesené ako tenká vrstva na konštrukcii absorbéru (skrápaného biologického filtra). Za absorbérom je zaradený lapač kvapiek pre oddelenie plynnej a kvapalnej fázy. V nasledujúcom kroku regenerácie absorbéru sa zložky odpadového plynu, absorbované do kvapalnej fázy z absorbentu odstraňujú. Odpadové plyny, unášajúce väčšie podiely tuhých častíc sa musia najprv zachytiť lapačom prachu.

83

84 Pôdne filtre Pôdne lôžko bolo predchodcom dnešných moderných biofiltrov - pozostáva z vrstvy pórovitej pôdy, pod ktorou je uložená sieť trubiek, ktorými preteká prúd vzduchu, ktorý má byť spracovaný. Pôdne lôžko sa vytvára pod úrovňou zeme, a je nutné dbať na to, aby základ pôdneho filtra ležal vyššie než hladina spodnej vody. Najväčším nedostatkom pôdneho biofiltra je nadmerne dlhá doba zdržania, nutná k tomu, aby mohol prebehnúť biologický proces, čo si vynucuje veľké otvorené štruktúry, pre ktoré je potrebný značný veľký pozemok.
