Bosch Diagnostics naše vedomosti, Váš úspech 2006/2007

Transcript

1 Bosch Diagnostics naše vedomosti, Váš úspech 2006/2007 Bosch - jeden partner pre diagnostiku, náhradne diely, technické informácie, poradenstvo a vzdelávanie v odbore. Bosch-Diagnostics Software Vybavenie Školenia Technické ESI[tronic] autoservisov poradenstvo

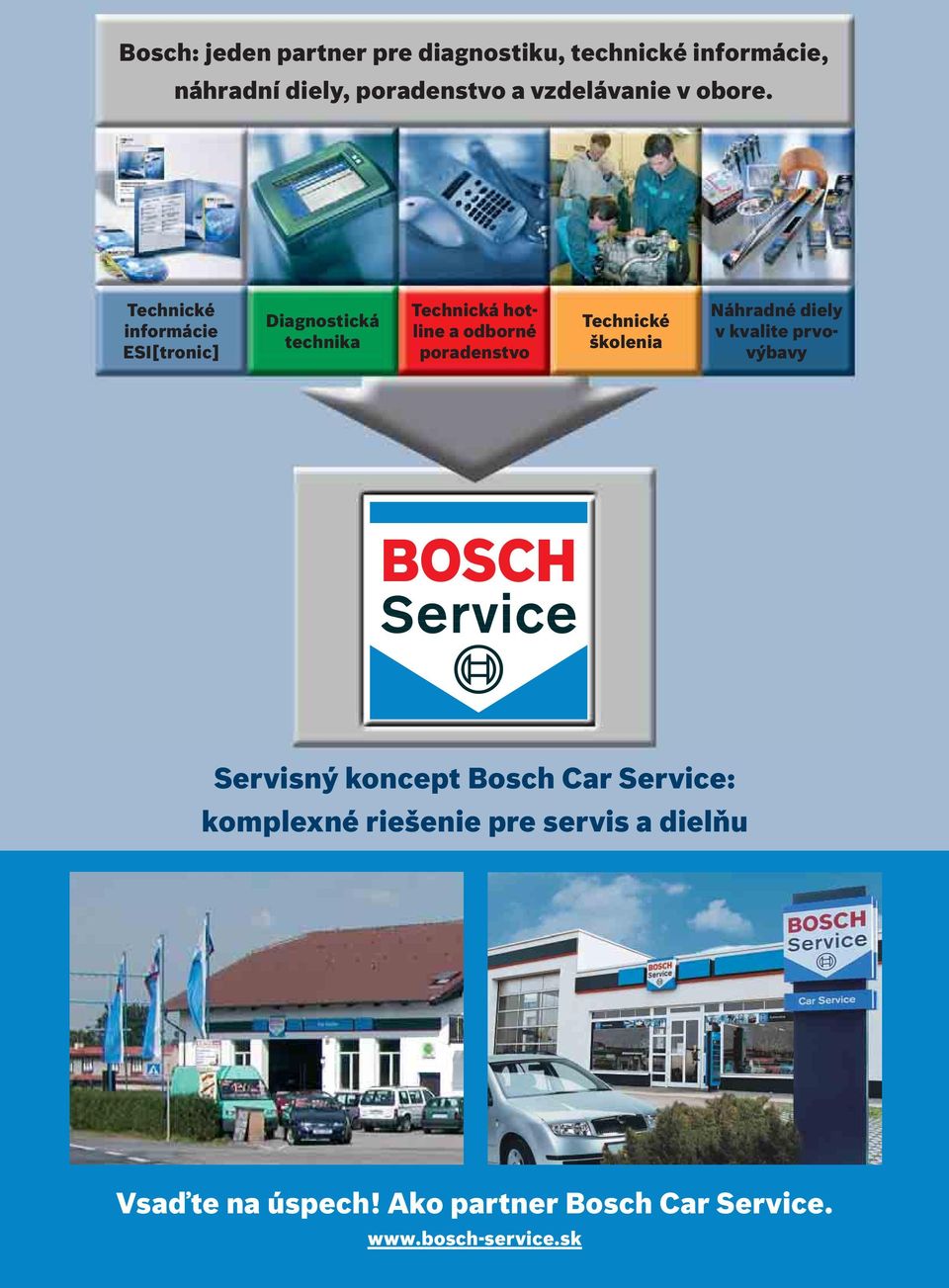

2 Bosch: jeden partner pre diagnostiku, technické informácie, náhradní diely, poradenstvo a vzdelávanie v obore. Technické informácie ESI[tronic] Diagnostická technika Technická hotline a odborné poradenstvo Technické školenia Náhradné diely v kvalite prvovýbavy Servisný koncept Bosch Car Service: komplexné riešenie pre servis a dielňu Vsaďte na úspech! Ako partner Bosch Car Service.

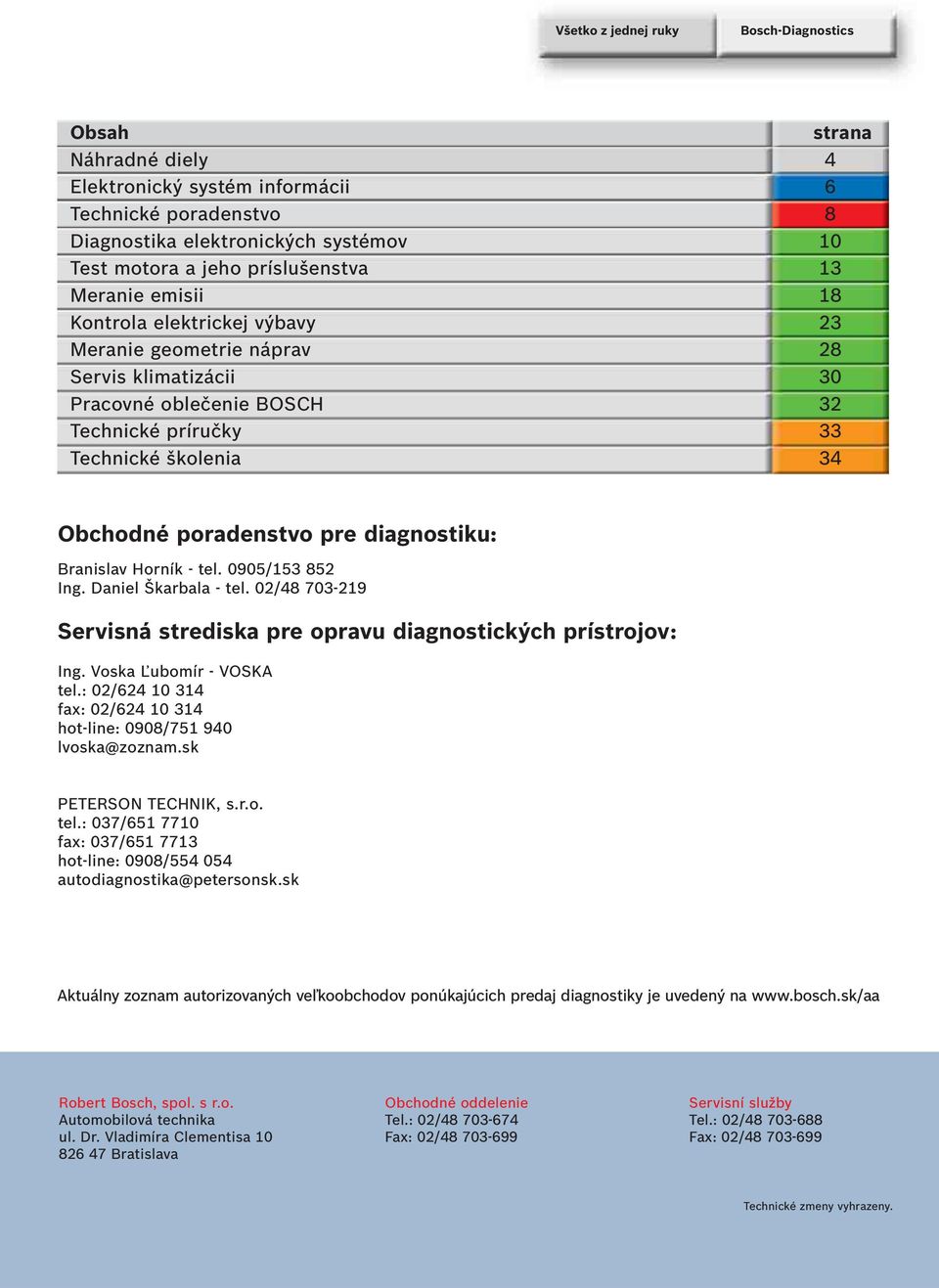

3 Všetko z jednej ruky Bosch-Diagnostics Obsah strana Náhradné diely 4 Elektronický systém informácii 6 Technické poradenstvo 8 Diagnostika elektronických systémov 10 Test motora a jeho príslušenstva 13 Meranie emisii 18 Kontrola elektrickej výbavy 23 Meranie geometrie náprav 28 Servis klimatizácii 30 Pracovné oblečenie BOSCH 32 Technické príručky 33 Technické školenia 34 Obchodné poradenstvo pre diagnostiku: Branislav Horník - tel. 0905/ Ing. Daniel Škarbala - tel. 02/ Servisná strediska pre opravu diagnostických prístrojov: Ing. Voska Ľubomír - VOSKA tel.: 02/ fax: 02/ hot-line: 0908/ lvoska@zoznam.sk PETERSON TECHNIK, s.r.o. tel.: 037/ fax: 037/ hot-line: 0908/ autodiagnostika@petersonsk.sk Aktuálny zoznam autorizovaných veľkoobchodov ponúkajúcich predaj diagnostiky je uvedený na Robert Bosch, spol. s r.o. Automobilová technika ul. Dr. Vladimíra Clementisa Bratislava Obchodné oddelenie Tel.: 02/ Fax: 02/ Servisní služby Tel.: 02/ Fax: 02/ Technické zmeny vyhrazeny.

4 Ponuka Bosch Viac ako vedeckých inžinierov sa venuje vývoju nových a moderných dielov. Každý rok Bosch prihlási cez patentov a vynálezov. Výsledkom investícii do vývoja sú špičkové, kvalitné náhradné diely a autopríslušenstvo. Bosch nerozlišuje diely do prvovýroby a náhradné diely - vyvíja, vyrába a dodáva len jedny. Bosch je najväčším európskym dodávateľom dielov a celých systémov do automobilovej výroby, a preto tiež majú diely Bosch veľmi priaznivé ceny. Produktové skupiny Bosch Skupina Produkt Špecifikácia Zapaľovacie sviečky Zapaľovacie sviečky Bosch Super Bosch Super Plus Bosch Super 4 Bosch Silber Sport Bosch Platin Filtre olejové vzduchové palivové vnútorné diesel benzín štandardné a s aktívnym uhlím Stieracia technika stierače predné TOP, Twin, Twin Spoiler, Aerotwin, prestavbové sady Aerotwin stierače zadné pohonné motory stieračov ramienka stieračov Svetelná technika Komfortná elektronika svetlomety hlavné smerovky diely pre svetlá varovná svetlá prídavné svetlomety žiarovky Parkpilot senzory relé elektrické motorčeky diely pre airbag diely pre vetranie a klimatizáciu Štandard, Plus 30, Plus 50/60, Xenon Blue, Daytime, Extralife 4

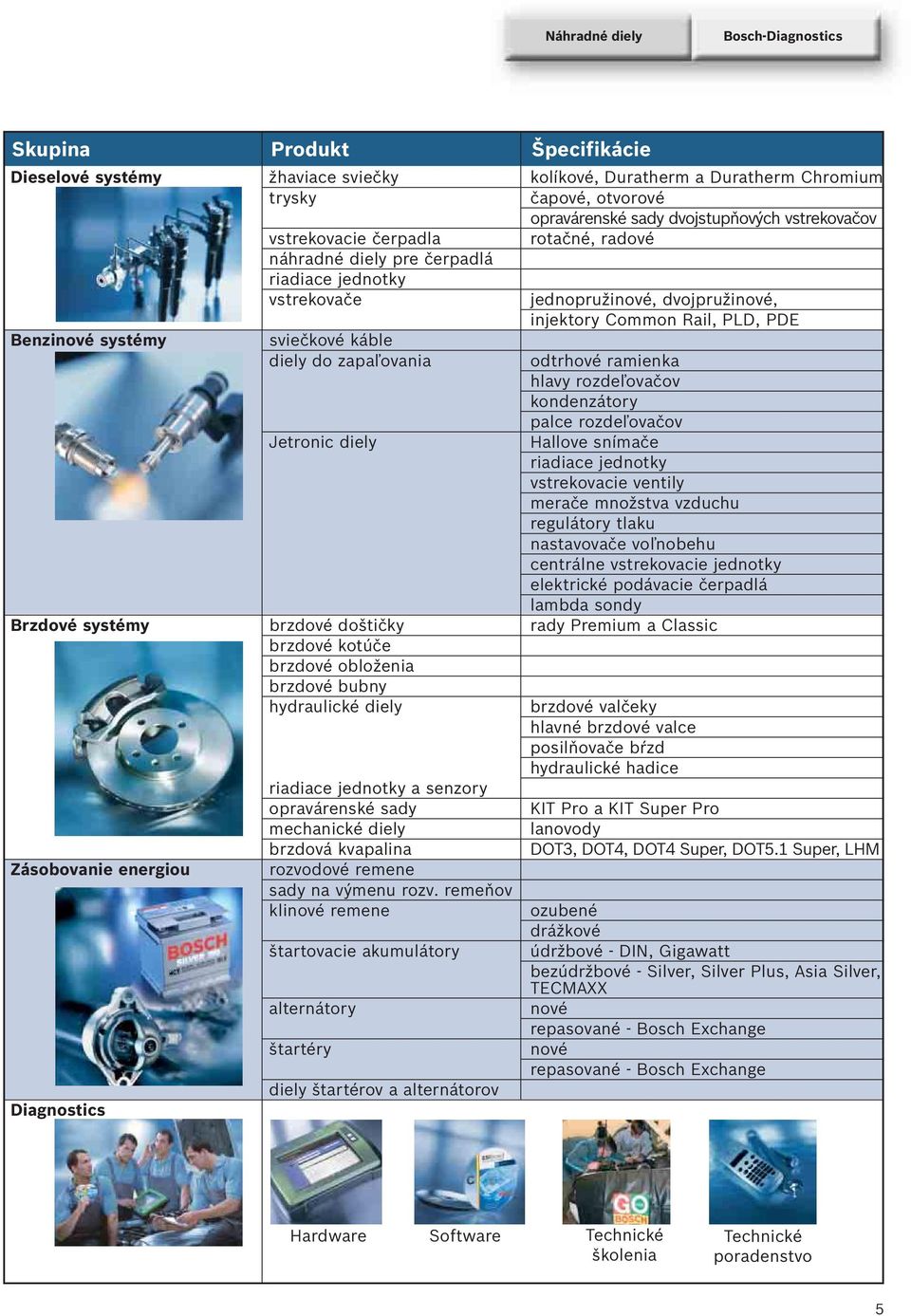

5 Náhradné diely Bosch-Diagnostics Skupina Produkt Špecifikácie Dieselové systémy žhaviace sviečky kolíkové, Duratherm a Duratherm Chromium trysky čapové, otvorové opravárenské sady dvojstupňových vstrekovačov vstrekovacie čerpadla rotačné, radové náhradné diely pre čerpadlá riadiace jednotky vstrekovače Benzinové systémy sviečkové káble diely do zapaľovania Jetronic diely jednopružinové, dvojpružinové, injektory Common Rail, PLD, PDE odtrhové ramienka hlavy rozdeľovačov kondenzátory palce rozdeľovačov Hallove snímače riadiace jednotky vstrekovacie ventily merače množstva vzduchu regulátory tlaku nastavovače voľnobehu centrálne vstrekovacie jednotky elektrické podávacie čerpadlá lambda sondy Brzdové systémy brzdové doštičky rady Premium a Classic brzdové kotúče brzdové obloženia Zásobovanie energiou Diagnostics brzdové bubny hydraulické diely riadiace jednotky a senzory opravárenské sady mechanické diely brzdová kvapalina rozvodové remene sady na výmenu rozv. remeňov klinové remene štartovacie akumulátory alternátory štartéry diely štartérov a alternátorov brzdové valčeky hlavné brzdové valce posilňovače bŕzd hydraulické hadice KIT Pro a KIT Super Pro lanovody DOT3, DOT4, DOT4 Super, DOT5.1 Super, LHM ozubené drážkové údržbové - DIN, Gigawatt bezúdržbové - Silver, Silver Plus, Asia Silver, TECMAXX nové repasované - Bosch Exchange nové repasované - Bosch Exchange Hardware Software Technické školenia Technické poradenstvo 5

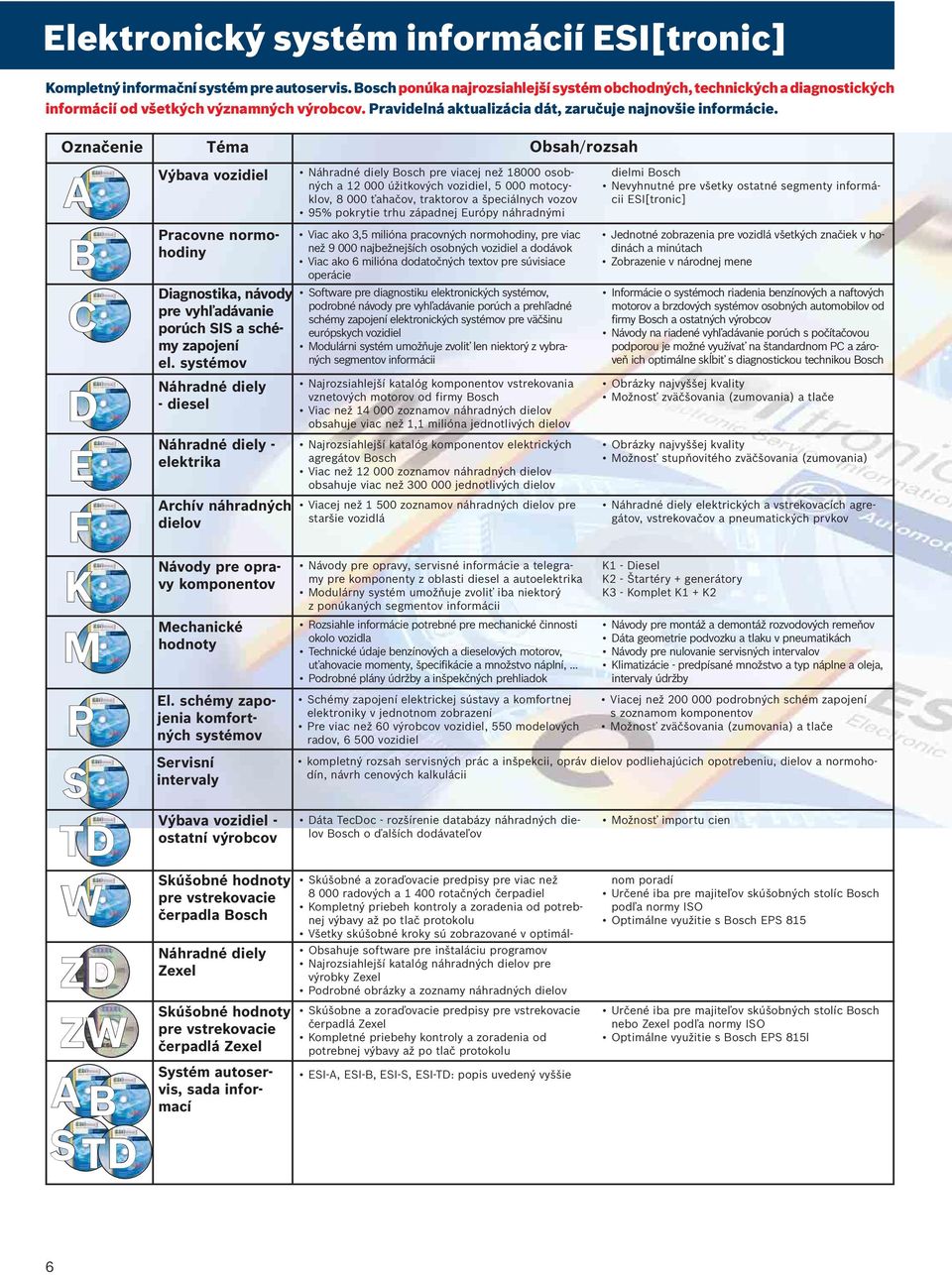

6 Elektronický systém informácií ESI[tronic] Kompletný informační systém pre autoservis. Bosch ponúka najrozsiahlejší systém obchodných, technických a diagnostických informácií od všetkých významných výrobcov. Pravidelná aktualizácia dát, zaručuje najnovšie informácie. Označenie A B C D E F K M P S TD W ZD ZW A B STD Výbava vozidiel Pracovne normohodiny Diagnostika, ná vody pre vyhľadávanie porúch SIS a schémy zapojení el. systémov Náhradné diely - diesel Náhradné diely - elektrika Archív náhradných dielov Návody pre opravy komponentov Mechanické hodnoty El. schémy zapojenia komfortných systémov Servisní intervaly Téma Výbava vozidiel - ostatní výrobcov Skúšobné hodnoty pre vstrekovacie čerpadla Bosch Náhradné diely Zexel Skúšobné hodnoty pre vstrekovacie čerpadlá Zexel Systém autoservis, sada informací Náhradné diely Bosch pre viacej než osobných a úžitkových vozidiel, motocyklov, ťahačov, traktorov a špeciálnych vozov 95% pokrytie trhu západnej Európy náhradnými Viac ako 3,5 milióna pracovných normohodiny, pre viac než najbežnejších osobných vozidiel a dodávok Viac ako 6 milióna dodatočných textov pre súvisiace operácie Software pre diagnostiku elektronických systémov, podrobné návody pre vyhľadávanie porúch a prehľadné schémy zapojení elektronických systémov pre väčšinu európskych vozidiel Modulárni systém umožňuje zvoliť len niektorý z vybraných segmentov informácii Najrozsiahlejší katalóg komponentov vstrekovania vznetových motorov od firmy Bosch Viac než zoznamov náhradných dielov obsahuje viac než 1,1 milióna jednotlivých dielov Najrozsiahlejší katalóg komponentov elektrických agregátov Bosch Viac než zoznamov náhradných dielov obsahuje viac než jednotlivých dielov Viacej než zoznamov náhradných dielov pre staršie vozidlá Návody pre opravy, servisné informácie a telegramy pre komponenty z oblasti diesel a autoelektrika Modulárny systém umožňuje zvoliť iba niektorý z ponúkaných segmentov informácii Rozsiahle informácie potrebné pre mechanické činnosti okolo vozidla Technické údaje benzínových a dieselových motorov, uťahovacie momenty, špecifikácie a množstvo náplní,... Podrobné plány údržby a inšpekčných prehliadok Schémy zapojení elektrickej sústavy a komfortnej elektroniky v jednotnom zobrazení Pre viac než 60 výrobcov vozidiel, 550 modelových radov, vozidiel Dáta TecDoc - rozšírenie databázy náhradných dielov Bosch o ďalších dodávateľov ESI-A, ESI-B, ESI-S, ESI-TD: popis uvedený vyššie Obsah/rozsah dielmi Bosch Nevyhnutné pre všetky ostatné segmenty informácii ESI[tronic] Jednotné zobrazenia pre vozidlá všetkých značiek v hodinách a minútach Zobrazenie v národnej mene Informácie o systémoch riadenia benzínových a naftových motorov a brzdových systémov osobných automobilov od firmy Bosch a ostatných výrobcov Návody na riadené vyhľadávanie porúch s počítačovou podporou je možné využívať na štandardnom PC a zároveň ich optimálne skĺbiť s diagnostickou technikou Bosch Obrázky najvyššej kvality Možnosť zväčšovania (zumovania) a tlače Obrázky najvyššej kvality Možnosť stupňovitého zväčšovania (zumovania) Náhradné diely elektrických a vstrekovacích agregátov, vstrekovačov a pneumatických prvkov K1 - Diesel K2 - Štartéry + generátory K3 - Komplet K1 + K2 Návody pre montáž a demontáž rozvodových remeňov Dáta geometrie podvozku a tlaku v pneumatikách Návody pre nulovanie servisných intervalov Klimatizácie - predpísané množstvo a typ náplne a oleja, intervaly údržby Viacej než podrobných schém zapojení s zoznamom komponentov Možnosť zväčšovania (zumovania) a tlače kompletný rozsah servisných prác a inšpekcii, opráv dielov podliehajúcich opotrebeniu, dielov a normohodín, návrh cenových kalkulácii Možnosť importu cien Skúšobné a zoraďovacie predpisy pre viac než radových a rotačných čerpadiel Kompletný priebeh kontroly a zoradenia od potrebnej výbavy až po tlač protokolu Všetky skúšobné kroky sú zobrazované v optimál- Obsahuje software pre inštaláciu programov Najrozsiahlejší katalóg náhradných dielov pre výrobky Zexel Podrobné obrázky a zoznamy náhradných dielov Skúšobne a zoraďovacie predpisy pre vstrekovacie čerpadlá Zexel Kompletné priebehy kontroly a zoradenia od potrebnej výbavy až po tlač protokolu nom poradí Určené iba pre majiteľov skúšobných stolíc Bosch podľa normy ISO Optimálne využitie s Bosch EPS 815 Určené iba pre majiteľov skúšobných stolíc Bosch nebo Zexel podľa normy ISO Optimálne využitie s Bosch EPS 815l 6

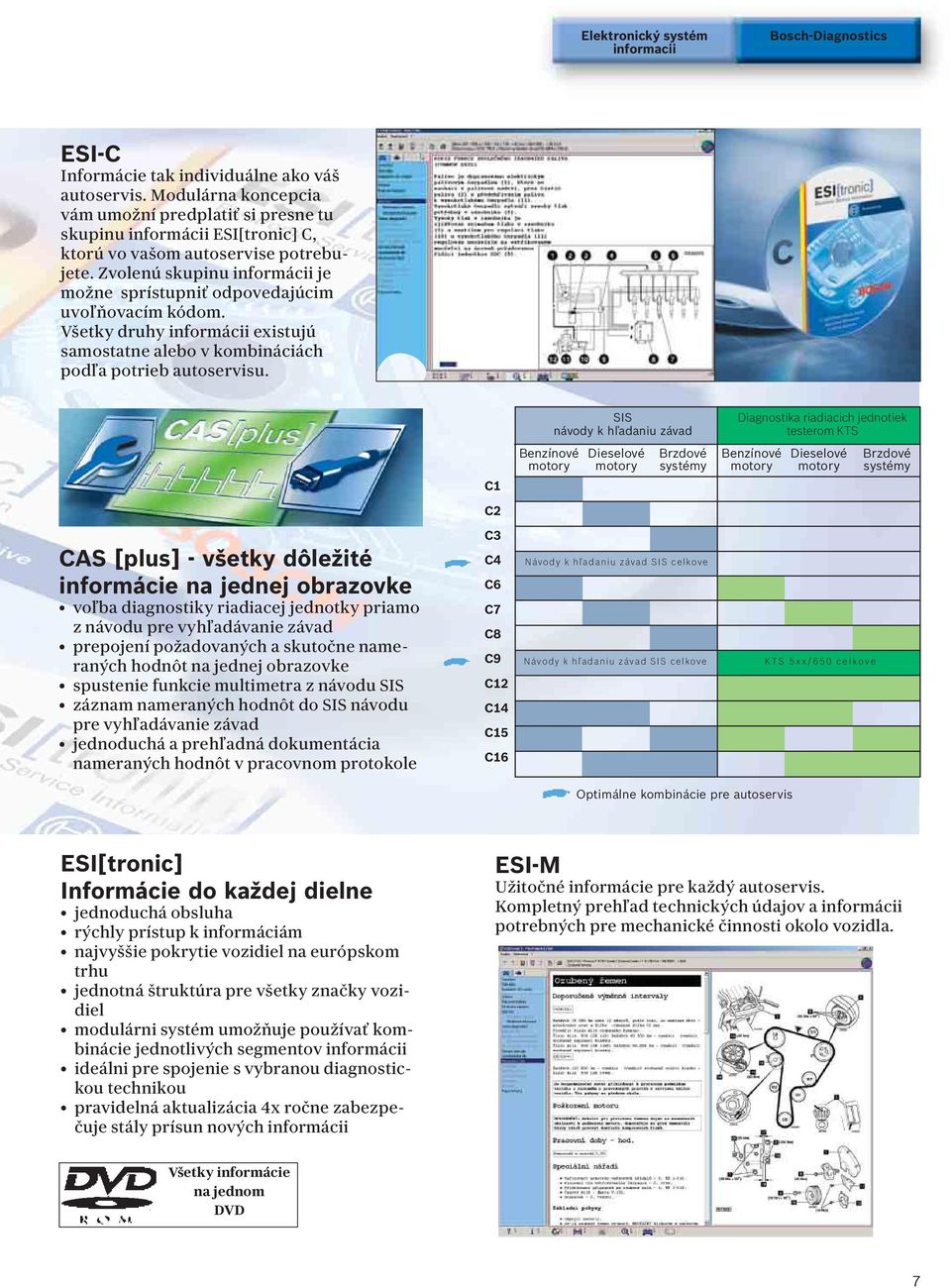

7 Elektronický systém informacii Bosch-Diagnostics ESI-C Informácie tak individuálne ako váš autoservis. Modulárna koncepcia vám umožní predplatiť si presne tu skupinu informácii ESI[tronic] C, ktorú vo vašom autoservise potrebujete. Zvolenú skupinu informácii je možne sprístupniť odpovedajúcim uvoľňovacím kódom. Všetky druhy informácii existujú samostatne alebo v kombináciách podľa potrieb autoservisu. SIS návody k hľadaniu závad Diagnostika riadiacich jednotiek testerom KTS C1 Benzínové motory Dieselové motory Brzdové systémy Benzínové motory Dieselové motory Brzdové systémy C2 CAS [plus] - všetky dôležité informácie na jednej obrazovke voľba diagnostiky riadiacej jednotky priamo z návodu pre vyhľadávanie závad prepojení požadovaných a skutočne nameraných hodnôt na jednej obrazovke spustenie funkcie multimetra z návodu SIS záznam nameraných hodnôt do SIS návodu pre vyhľadávanie závad jednoduchá a prehľadná dokumentácia nameraných hodnôt v pracovnom protokole C3 C4 C6 C7 C8 C9 C12 C14 C15 C16 Návody k hľadaniu závad SIS celkove Návody k hľadaniu závad SIS celkove KTS 5xx/650 celkove Optimálne kombinácie pre autoservis ESI[tronic] Informácie do každej dielne jednoduchá obsluha rýchly prístup k informáciám najvyššie pokrytie vozidiel na európskom trhu jednotná štruktúra pre všetky značky vozidiel modulárni systém umožňuje používať kombinácie jednotlivých segmentov informácii ideálni pre spojenie s vybranou diagnostickou technikou pravidelná aktualizácia 4x ročne zabezpečuje stály prísun nových informácii ESI-M Užitočné informácie pre každý autoservis. Kompletný prehľad technických údajov a informácii potrebných pre mechanické činnosti okolo vozidla. Všetky informácie na jednom DVD 7

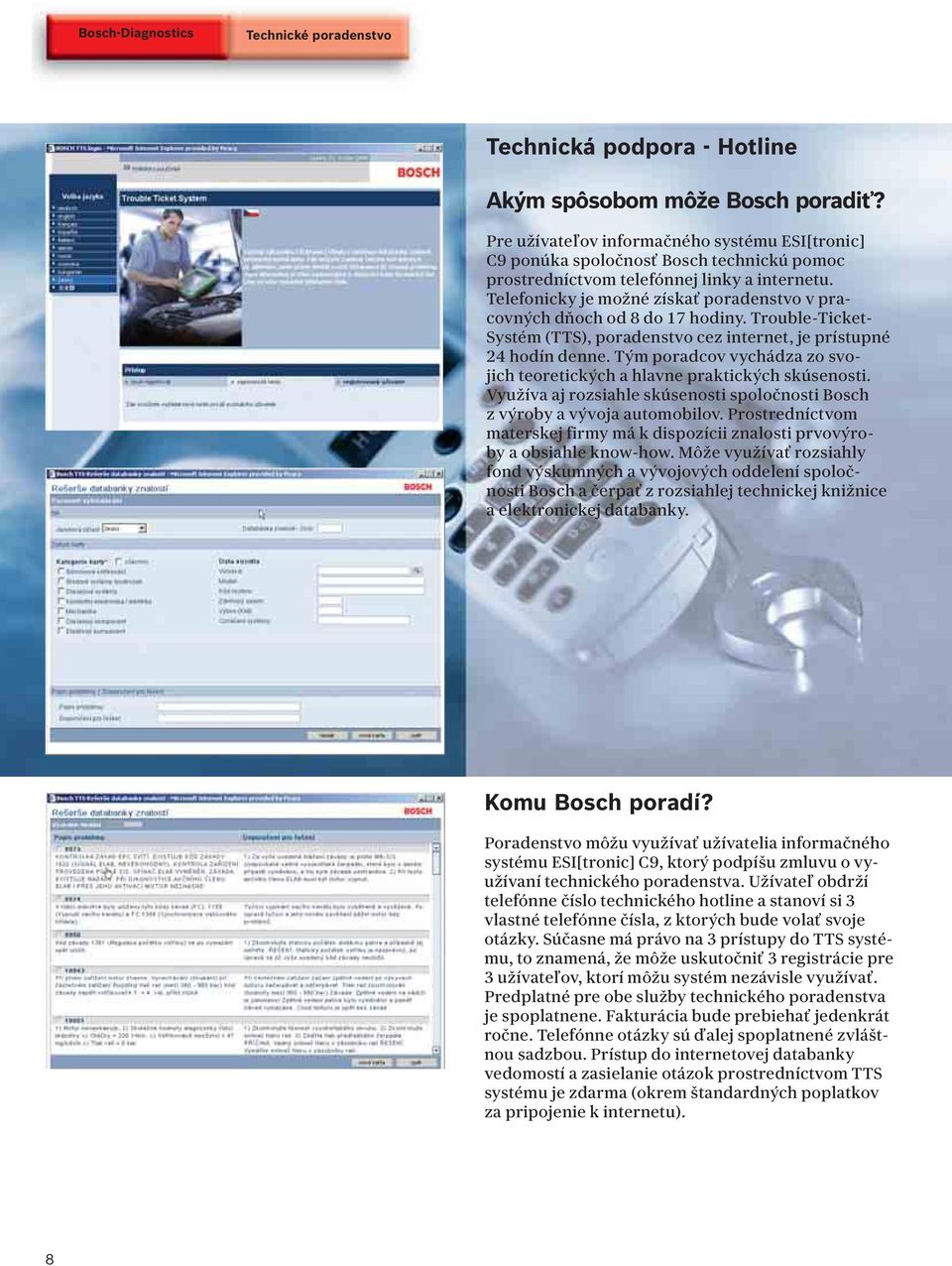

8 Bosch-Diagnostics Technické poradenstvo Technická podpora - Hotline Akým spôsobom môže Bosch poradiť? Pre užívateľov informačného systému ESI[tronic] C9 ponúka spoločnosť Bosch technickú pomoc prostredníctvom telefónnej linky a internetu. Telefonicky je možné získať poradenstvo v pracovných dňoch od 8 do 17 hodiny. Trouble-Ticket- Systém (TTS), poradenstvo cez internet, je prístupné 24 hodín denne. Tým poradcov vychádza zo svojich teoretických a hlavne praktických skúsenosti. Využíva aj rozsiahle skúsenosti spoločnosti Bosch z výroby a vývoja automobilov. Prostredníctvom materskej firmy má k dispozícii znalosti prvovýroby a obsiahle know-how. Môže využívať rozsiahly fond výskumných a vývojových oddelení spoločnosti Bosch a čerpať z rozsiahlej technickej knižnice a elektronickej databanky. Komu Bosch poradí? Poradenstvo môžu využívať užívatelia informačného systému ESI[tronic] C9, ktorý podpíšu zmluvu o využívaní technického poradenstva. Užívateľ obdrží telefónne číslo technického hotline a stanoví si 3 vlastné telefónne čísla, z ktorých bude volať svoje otázky. Súčasne má právo na 3 prístupy do TTS systému, to znamená, že môže uskutočniť 3 registrácie pre 3 užívateľov, ktorí môžu systém nezávisle využívať. Predplatné pre obe služby technického poradenstva je spoplatnene. Fakturácia bude prebiehať jedenkrát ročne. Telefónne otázky sú ďalej spoplatnené zvláštnou sadzbou. Prístup do internetovej databanky vedomostí a zasielanie otázok prostredníctvom TTS systému je zdarma (okrem štandardných poplatkov za pripojenie k internetu). 8

9 Technické poradenstvo Bosch-Diagnostics Čo je to TTS systém? Jedná sa o elektronickú databanku problémov. Každému problému je priradená elektronická karta s doporučeným riešením na jeho odstránenie. Jak jednotlivé karty vznikajú a kde sa berú problémy? Ako náhle ktorýkoľvek z užívateľov systému zašle svoju otázku s popisom závady alebo jeho prejavu, technici hotline navrhnú postup odstránenia. Spätným záujmom o daný problém si overujú, ako bol doporučený postup úspešný. Pokiaľ áno, je otázka upravená do formy jednotnej terminológie, aby bola zrozumiteľná, a karta je zverejnená pre všetkých užívateľov systému. K dnešnému dňu je tak v systéme k dispozícii niekoľko tisíc kariet, ktoré obsahujú overený postup odstránenia závady, ktorá sa vyskytla v praxi. Do češtiny je preložené takmer 2000 kariet a je tak druhou najobsiahlejšou preloženou databankou systému. Pre jednoduchšiu orientáciu sú karty rozdelené do 7 skupín: Benzínové vstrekovanie Brzdové systémy / podvozok Dieselové systémy Komfortná elektronika / elektrika Mechanika Dieselový komponent Elektrický komponent Každá karta je vždy priradená konkrétnemu modelu vozidla prípadne systému. Vyhľadávať je možné nielen podľa modelu vozidla alebo skupiny karty, ale aj pomocou kľúčových slov v popisoch problémov. Zadáme napríklad slovo voľnobeh a vyhľadajú sa všetky karty popisujúce problémy s voľnobehom, spínačom voľnobehu a pod. Vyhľadávanie je tak veľmi rýchle a efektívne. Pokiaľ nenájdete vhodný návod k odstráneniu vaše ho problému, môžete využiť ďalšiu funkciu systému TTS, priloženie novej karty, zaslanie otázky. Je to veľmi jednoduché. Vyplníte identifikačné údaje o vozidle a do kolónky popis problému popíšete prejavy poruchy, môžete pripojiť aj výsledky diagnostických krokov, ktoré ste už uskutočnili. Je možné pripojiť aj súbor s obrázkom, na ktorom sa nachádza nasnímaný oscilograf a pod. Objednávacie číslo

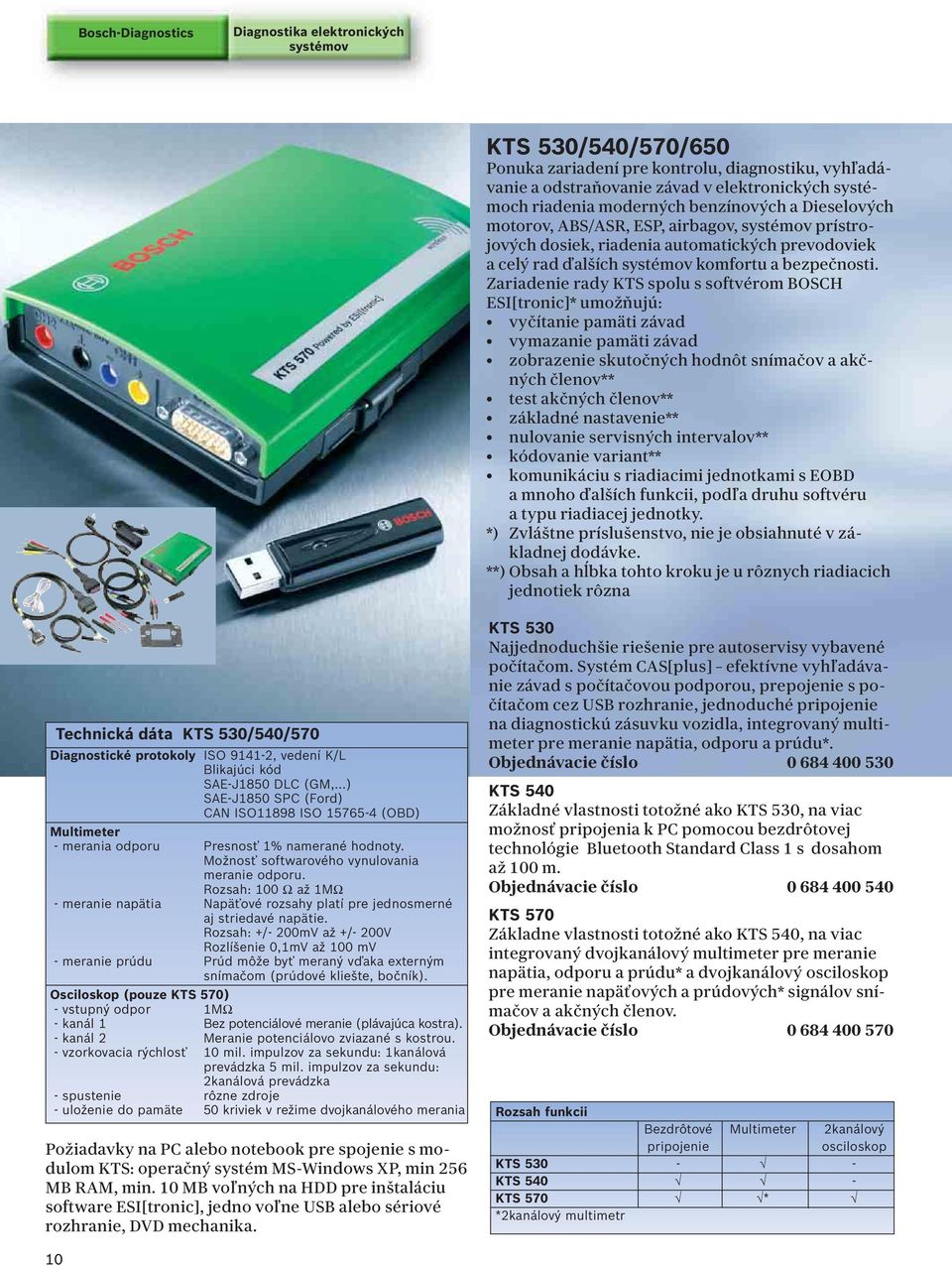

10 Bosch-Diagnostics Diagnostika elektronických systémov KTS 530/540/570/650 Ponuka zariadení pre kontrolu, diagnostiku, vyhľadávanie a odstraňovanie závad v elektronických systémoch riadenia moderných benzínových a Dieselových motorov, ABS/ASR, ESP, airbagov, systémov prístrojových dosiek, riadenia automatických prevodoviek a celý rad ďalších systémov komfortu a bezpečnosti. Zariadenie rady KTS spolu s softvérom BOSCH ESI[tronic]* umožňujú: vyčítanie pamäti závad vymazanie pamäti závad zobrazenie skutočných hodnôt snímačov a akčných členov** test akčných členov** základné nastavenie** nulovanie servisných intervalov** kódovanie variant** komunikáciu s riadiacimi jednotkami s EOBD a mnoho ďalších funkcii, podľa druhu softvéru a typu riadiacej jednotky. *) Zvláštne príslušenstvo, nie je obsiahnuté v základnej dodávke. **) Obsah a hĺbka tohto kroku je u rôznych riadiacich jednotiek rôzna Technická dáta KTS 530/540/570 Diagnostické protokoly ISO , vedení K/L Blikajúci kód SAE-J1850 DLC (GM,...) SAE-J1850 SPC (Ford) CAN ISO11898 ISO (OBD) Multimeter - merania odporu Presnosť 1% namerané hodnoty. Možnosť softwarového vynulovania meranie odporu. Rozsah: 100 Ω až 1MΩ - meranie napätia Napäťové rozsahy platí pre jednosmerné aj striedavé napätie. Rozsah: +/- 200mV až +/- 200V Rozlíšenie 0,1mV až 100 mv - meranie prúdu Prúd môže byť meraný vďaka externým snímačom (prúdové kliešte, bočník). Osciloskop (pouze KTS 570) - vstupný odpor 1MΩ - kanál 1 Bez potenciálové meranie (plávajúca kostra). - kanál 2 Meranie potenciálovo zviazané s kostrou. - vzorkovacia rýchlosť 10 mil. impulzov za sekundu: 1kanálová prevádzka 5 mil. impulzov za sekundu: 2kanálová prevádzka - spustenie rôzne zdroje - uloženie do pamäte 50 kriviek v režime dvojkanálového merania Požiadavky na PC alebo notebook pre spojenie s modulom KTS: operačný systém MS-Windows XP, min 256 MB RAM, min. 10 MB voľných na HDD pre inštaláciu software ESI[tronic], jedno voľne USB alebo sériové rozhranie, DVD mechanika. KTS 530 Najjednoduchšie riešenie pre autoservisy vybavené počítačom. Systém CAS[plus] efektívne vyhľadávanie závad s počítačovou podporou, prepojenie s počítačom cez USB rozhranie, jednoduché pripojenie na diagnostickú zásuvku vozidla, integrovaný multimeter pre meranie napätia, odporu a prúdu*. Objednávacie číslo KTS 540 Základné vlastnosti totožné ako KTS 530, na viac možnosť pripojenia k PC pomocou bezdrôtovej technológie Bluetooth Standard Class 1 s dosahom až 100 m. Objednávacie číslo KTS 570 Základne vlastnosti totožné ako KTS 540, na viac integrovaný dvojkanálový multimeter pre meranie napätia, odporu a prúdu* a dvojkanálový osciloskop pre meranie napäťových a prúdových* signálov snímačov a akčných členov. Objednávacie číslo Rozsah funkcii Bezdrôtové Multimeter 2kanálový pripojenie osciloskop KTS KTS KTS 570 * *2kanálový multimetr 10

11 Diagnostika elektronických systémov Bosch-Diagnostics KTS 650/651 Najmodernejšie zariadenie na diagnostiku elektronických systémov na báze priemyslového PC; 12,1 farebný TFT dotykový displej s vynikajúcou čitateľnosťou aj z veľkého uhlu, odolný proti prachu a oleju, praktický nárazuvzdorný kryt, napájaný z akumulátora vozidla, sieťového zdroja alebo vlastnej batérie (doba prevádzky až 2 hodiny). Jednoduché pripojenie na diagnostickú zásuvku vozidla, integrovaný dvojkanálový multimeter na meranie napätia, odporu a prúdu* a dvojkanálový osciloskop na meranie napäťových a prúdových* signálov, snímačov a akčných členov. V základnej dodávke je obsiahnuté univerzálne adaptérové vedenie, ISO-CAN výmenný multiplexný adaptér a meracie vedenie k multimetru a osciloskopu. Všetko uložene v praktickom kufríku. Prístrojový vozík pre KTS 650/651 Pre praktické uloženie KTS 650/65 1, sieťového zdroja, klávesnice*, tlačiarne* a DVD mechaniky*. *) zvláštne príslušenstvo Objednávacie číslo KTS KTS vrátane DVD mechaniky Prístrojový vozík pre KTS 650/ Nabíjacia lišta Rozsah dodávky Označení KTS KTS 530 1) KTS 540 1) KTS 570 1) KTS 650/651 1) Sieťový zdroj s vedením OBD vedení 1,5m OBD vedení 3m UNI4 Adaptér ISO-CAN multiplexný adaptér Univerzálne adaptérové vedenie Meracie vedenie dvojité (červené, čierne) Meracie vedenie dvojité (modré, žlté) Meracie vedenie modré Meracie vedenie žlté Meracie vedenie čierne Meracie vedenie červené Skúšobný hrot červený 1x 1x 2x 2x Prepojovacia svorka čierna USB vedenie / Dotyková tužka Kufor Držiak pre pripevnenie k vozíku ESI[tronic]-A a ESI[tronic]-C, bez prístupového kódu priložené priložené priložené predinštalované Poznámka: 1) prístroje je možné prevádzkovať iba s uvoľneným software ESI[tronic] Technická dáta KTS 650/651 PC-Board Displej Operačný systém Windows XP, 518 MB RAM, 40HD 12,1 farebný TFT dotykový displej, priemyslový štandard s vynikajúcou čitateľnosťou z veľkého uhla, rozlíšenie 800x600 Multimediálne vybavenie vstavaný reproduktor a prípojka pre slúchadlá, vstavaná sieťová karta (10/100 Mbit), pomocou PCMCIA je možné dovybaviť bezdrôtový prenos dát Zobrazenie stavu Obsluha pomocou 4 LED: vypnuté/zapnuté, napájanie z elektrickej siete, stav batérie nabitý, prístup k pevnému disku dotyková obrazovka, 2 fóliové klávesy, tlačidlo vypnúť/zapnúť, tlačidlo zvláštne menu (regulácia podsvietenia, virtuálna klávesnica, ) Li-iontové akumulátory doba výdrže podľa stavu nabitia a použitia 1 až 2 hodiny Teleso prístroja stabilný plastový kryt prístroja, integrovaná ochrana proti nárazu Prevádzková teplota 0 až 40 C Hmotnosť 4 kg Diagnostické protokoly rovnaké ako pri modeloch KTS 530/540/570 2kanálový multimeter presnosť 1 % meranej hodnoty napätie: rozlíšenie 0,1 mv, rozsah 200 V prúd: rozlíšení 0,1 ma, rozsah 600 A odpor: rozlíšení 100 mω rozsah 1MΩ 2kanálový osciloskop 1kanálová prevádzka: vzorkovacia frekvencia 1x100 khz 2kanálová prevádzka: vzorkovacia frekvencia 2x50 khz Prípojky pre vedenie OBD alebo univerzálne adaptérové vedenie s značkovým pripojovacím vedením k diagnostickej zásuvke, multimeter: 1. kanál, žltá(+) a modrá (- ) zdierka, 2. kanál, červená (+) a čierna (kostra) zdierka, 2xUSB, počítačová sieť, konektor externého napájania, PS/2 pre klávesnicu (nie pre myš), VGA pre externý monitor, PCMCIA 2x typ 2 alebo 1x typ 3, vstup mikrofónu, linkový výstup, prípojka slúchadiel 11

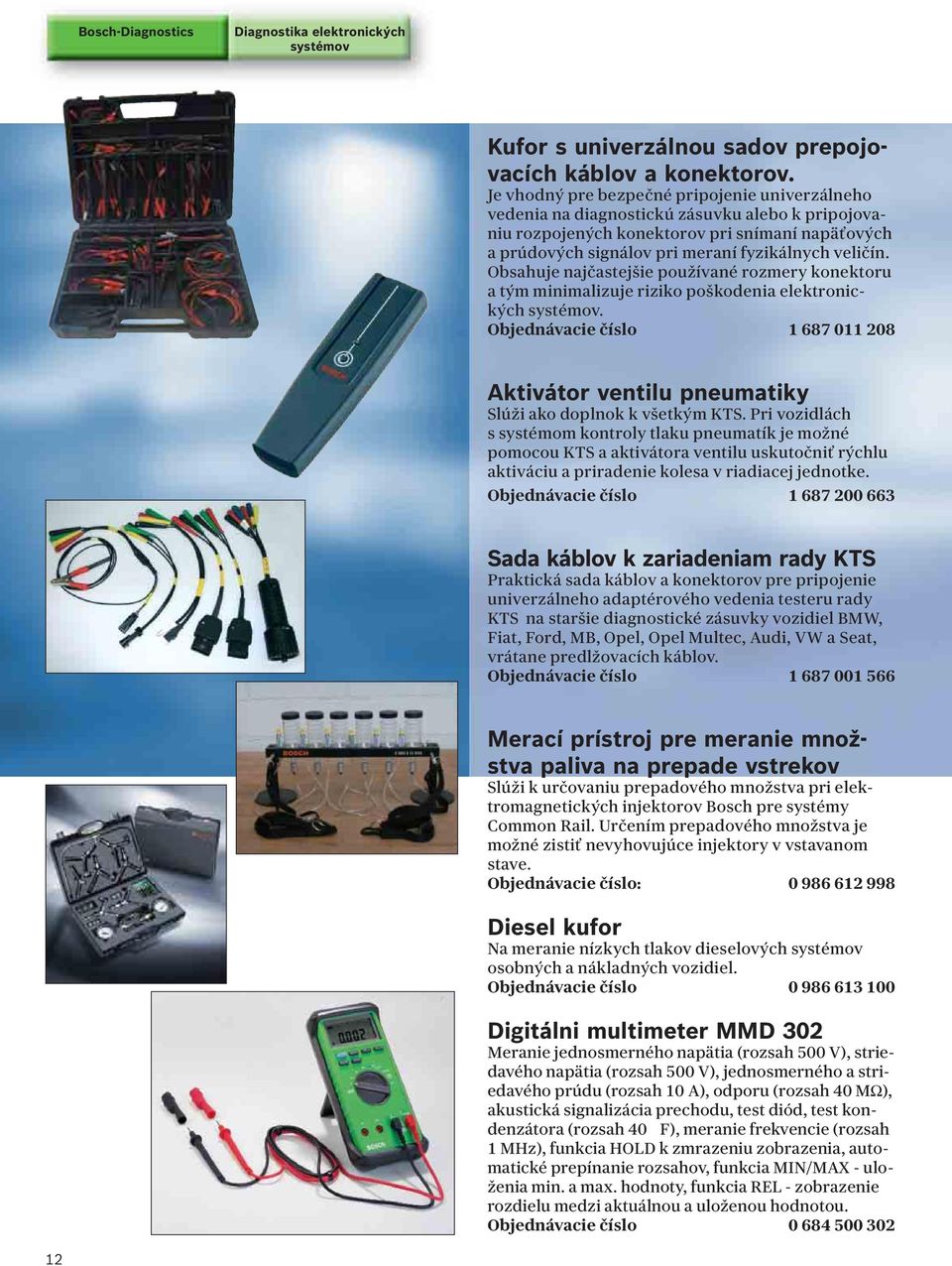

12 Bosch-Diagnostics Diagnostika elektronických systémov Kufor s univerzálnou sadov prepojovacích káblov a konektorov. Je vhodný pre bezpečné pripojenie univerzálneho vedenia na diagnostickú zásuvku alebo k pripojovaniu rozpojených konektorov pri snímaní napäťových a prúdových signálov pri meraní fyzikálnych veličín. Obsahuje najčastejšie používané rozmery konektoru a tým minimalizuje riziko poškodenia elektronických systémov. Objednávacie číslo Aktivátor ventilu pneumatiky Slúži ako doplnok k všetkým KTS. Pri vozidlách s systémom kontroly tlaku pneumatík je možné pomocou KTS a aktivátora ventilu uskutočniť rýchlu aktiváciu a priradenie kolesa v riadiacej jednotke. Objednávacie číslo Sada káblov k zariadeniam rady KTS Praktická sada káblov a konektorov pre pripojenie univerzálneho adaptérového vedenia testeru rady KTS na staršie diagnostické zásuvky vozidiel BMW, Fiat, Ford, MB, Opel, Opel Multec, Audi, VW a Seat, vrátane predlžovacích káblov. Objednávacie číslo Merací prístroj pre meranie množstva paliva na prepade vstrekov Slúži k určovaniu prepadového množstva pri elektromagnetických injektorov Bosch pre systémy Common Rail. Určením prepadového množstva je možné zistiť nevyhovujúce injektory v vstavanom stave. Objednávacie číslo: Diesel kufor Na meranie nízkych tlakov dieselových systémov osobných a nákladných vozidiel. Objednávacie číslo Digitálni multimeter MMD 302 Meranie jednosmerného napätia (rozsah 500 V), striedavého napätia (rozsah 500 V), jednosmerného a striedavého prúdu (rozsah 10 A), odporu (rozsah 40 MΩ), akustická signalizácia prechodu, test diód, test kondenzátora (rozsah 40 F), meranie frekvencie (rozsah 1 MHz), funkcia HOLD k zmrazeniu zobrazenia, automatické prepínanie rozsahov, funkcia MIN/MAX - uloženia min. a max. hodnoty, funkcia REL - zobrazenie rozdielu medzi aktuálnou a uloženou hodnotou. Objednávacie číslo

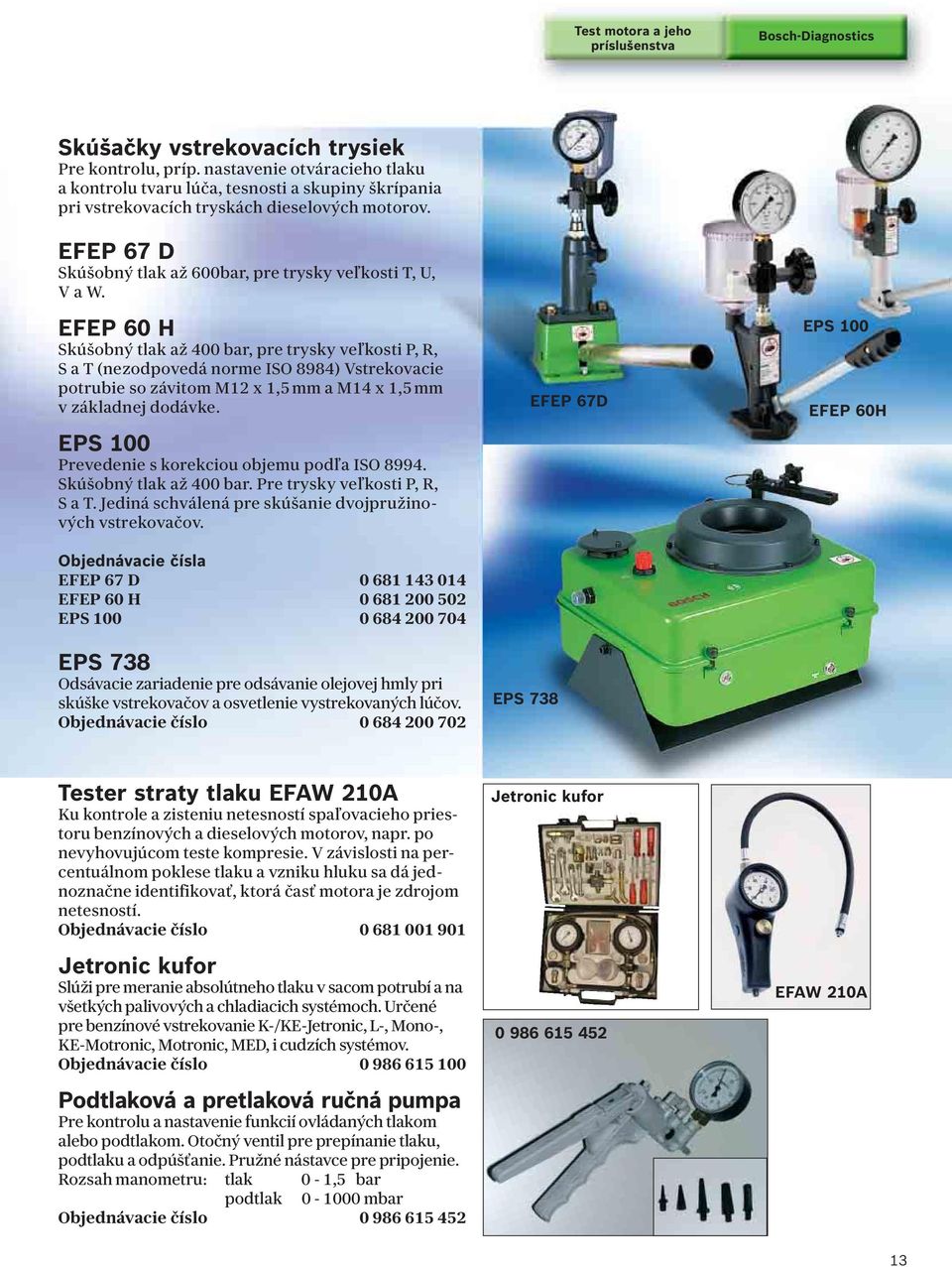

13 Test motora a jeho príslušenstva Bosch-Diagnostics Skúšačky vstrekovacích trysiek Pre kontrolu, príp. nastavenie otváracieho tlaku a kontrolu tvaru lúča, tesnosti a skupiny škrípania pri vstrekovacích tryskách dieselových motorov. EFEP 67 D Skúšobný tlak až 600bar, pre trysky veľkosti T, U, V a W. EFEP 60 H Skúšobný tlak až 400 bar, pre trysky veľkosti P, R, S a T (nezodpovedá norme ISO 8984) Vstrekovacie potrubie so závitom M12 x 1,5 mm a M14 x 1,5 mm v základnej dodávke. EPS 100 Prevedenie s korekciou objemu podľa ISO Skúšobný tlak až 400 bar. Pre trysky veľkosti P, R, S a T. Jediná schválená pre skúšanie dvojpružinových vstrekovačov. Objednávacie čísla EFEP 67 D EFEP 60 H EPS EPS 738 Odsávacie zariadenie pre odsávanie olejovej hmly pri skúške vstrekovačov a osvetlenie vystrekovaných lúčov. Objednávacie číslo EPS 738 EFEP 67D EPS 100 EFEP 60H Tester straty tlaku EFAW 210A Ku kontrole a zisteniu netesností spaľovacieho priestoru benzínových a dieselových motorov, napr. po nevyhovujúcom teste kompresie. V závislosti na percentuálnom poklese tlaku a vzniku hluku sa dá jednoznačne identifikovať, ktorá časť motora je zdrojom netesností. Objednávacie číslo Jetronic kufor Slúži pre meranie absolútneho tlaku v sacom potrubí a na všetkých palivových a chladiacich systémoch. Určené pre benzínové vstrekovanie K-/KE-Jetronic, L-, Mono-, KE-Motronic, Motronic, MED, i cudzích systémov. Objednávacie číslo Podtlaková a pretlaková ručná pumpa Pre kontrolu a nastavenie funkcií ovládaných tlakom alebo podtlakom. Otočný ventil pre prepínanie tlaku, podtlaku a odpúšťanie. Pružné nástavce pre pripojenie. Rozsah manometru: tlak 0-1,5 bar podtlak mbar Objednávacie číslo Jetronic kufor EFAW 210A 13

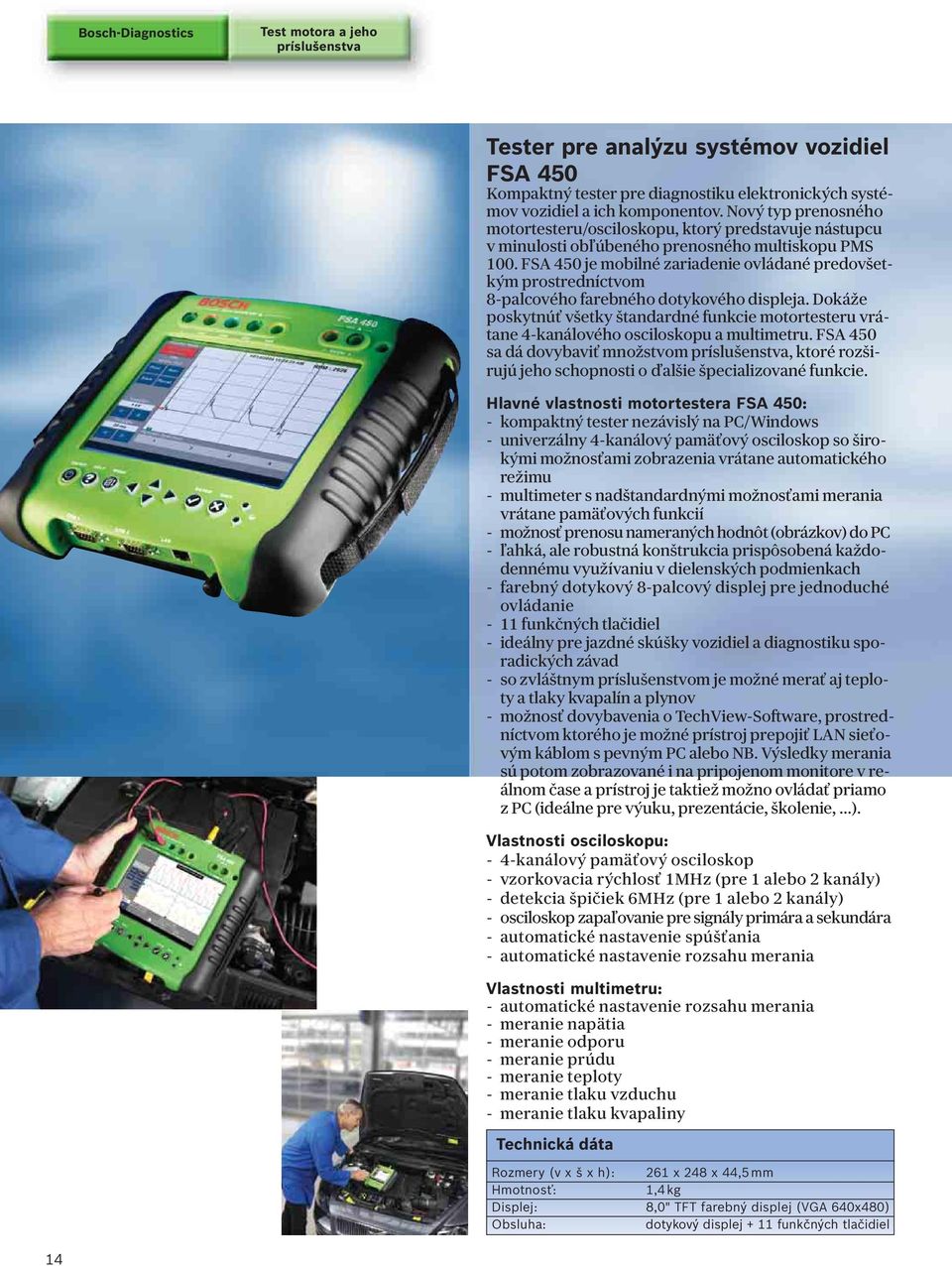

14 Bosch-Diagnostics Test motora a jeho príslušenstva Tester pre analýzu systémov vozidiel FSA 450 Kompaktný tester pre diagnostiku elektronických systémov vozidiel a ich komponentov. Nový typ prenosného motortesteru/osciloskopu, ktorý predstavuje nástupcu v minulosti obľúbeného prenosného multiskopu PMS 100. FSA 450 je mobilné zariadenie ovládané predovšetkým prostredníctvom 8-palcového farebného dotykového displeja. Dokáže poskytnúť všetky štandardné funkcie motortesteru vrátane 4-kanálového osciloskopu a multimetru. FSA 450 sa dá dovybaviť množstvom príslušenstva, ktoré rozširujú jeho schopnosti o ďalšie špecializované funkcie. Hlavné vlastnosti motortestera FSA 450: - kompaktný tester nezávislý na PC/Windows - univerzálny 4-kanálový pamäťový osciloskop so širokými možnosťami zobrazenia vrátane automatického režimu - multimeter s nadštandardnými možnosťami merania vrátane pamäťových funkcií - možnosť prenosu nameraných hodnôt (obrázkov) do PC - ľahká, ale robustná konštrukcia prispôsobená každodennému využívaniu v dielenských podmienkach - farebný dotykový 8-palcový displej pre jednoduché ovládanie - 11 funkčných tlačidiel - ideálny pre jazdné skúšky vozidiel a diagnostiku sporadických závad - so zvláštnym príslušenstvom je možné merať aj teploty a tlaky kvapalín a plynov - možnosť dovybavenia o TechView-Software, prostredníctvom ktorého je možné prístroj prepojiť LAN sieťovým káblom s pevným PC alebo NB. Výsledky merania sú potom zobrazované i na pripojenom monitore v reálnom čase a prístroj je taktiež možno ovládať priamo z PC (ideálne pre výuku, prezentácie, školenie, ). Vlastnosti osciloskopu: - 4-kanálový pamäťový osciloskop - vzorkovacia rýchlosť 1MHz (pre 1 alebo 2 kanály) - detekcia špičiek 6MHz (pre 1 alebo 2 kanály) - osciloskop zapaľovanie pre signály primára a sekundára - automatické nastavenie spúšťania - automatické nastavenie rozsahu merania Vlastnosti multimetru: - automatické nastavenie rozsahu merania - meranie napätia - meranie odporu - meranie prúdu - meranie teploty - meranie tlaku vzduchu - meranie tlaku kvapaliny Technická dáta Rozmery (v x š x h): 261 x 248 x 44,5 mm Hmotnosť: 1,4 kg Displej: 8,0" TFT farebný displej (VGA 640x480) Obsluha: dotykový displej + 11 funkčných tlačidiel 14

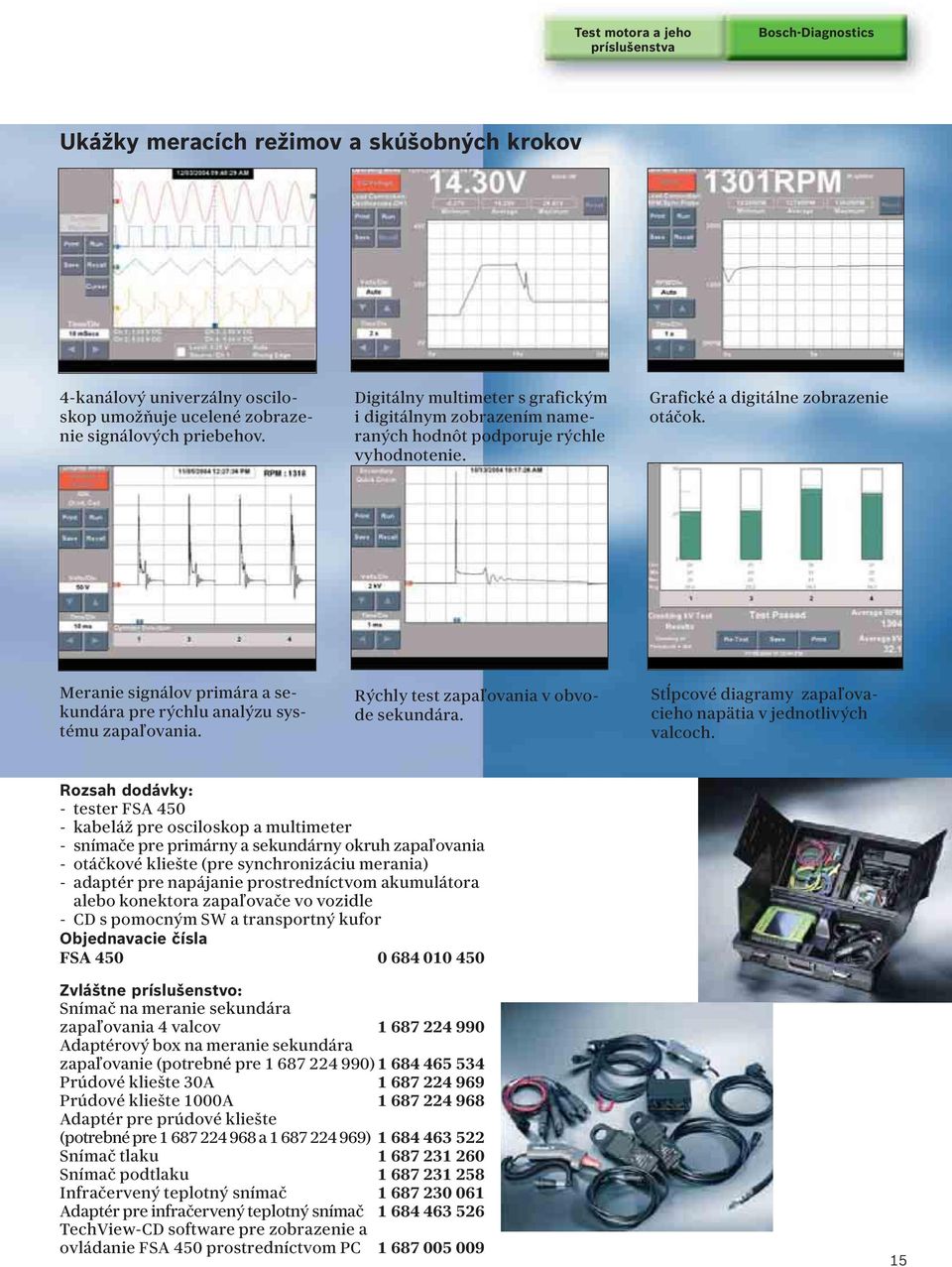

15 Test motora a jeho príslušenstva Bosch-Diagnostics Ukážky meracích režimov a skúšobných krokov 4-kanálový univerzálny osciloskop umožňuje ucelené zobrazenie signálových priebehov. Digitálny multimeter s grafickým i digitálnym zobrazením nameraných hodnôt podporuje rýchle vyhodnotenie. Grafické a digitálne zobrazenie otáčok. Meranie signálov primára a sekundára pre rýchlu analýzu systému zapaľovania. Rýchly test zapaľovania v obvode sekundára. Stĺpcové diagramy zapaľovacieho napätia v jednotlivých valcoch. Rozsah dodávky: - tester FSA kabeláž pre osciloskop a multimeter - snímače pre primárny a sekundárny okruh zapaľovania - otáčkové kliešte (pre synchronizáciu merania) - adaptér pre napájanie prostredníctvom akumulátora alebo konektora zapaľovače vo vozidle - CD s pomocným SW a transportný kufor Objednavacie čísla FSA Zvláštne príslušenstvo: Snímač na meranie sekundára zapaľovania 4 valcov Adaptérový box na meranie sekundára zapaľovanie (potrebné pre ) Prúdové kliešte 30A Prúdové kliešte 1000A Adaptér pre prúdové kliešte (potrebné pre a ) Snímač tlaku Snímač podtlaku Infračervený teplotný snímač Adaptér pre infračervený teplotný snímač TechView-CD software pre zobrazenie a ovládanie FSA 450 prostredníctvom PC

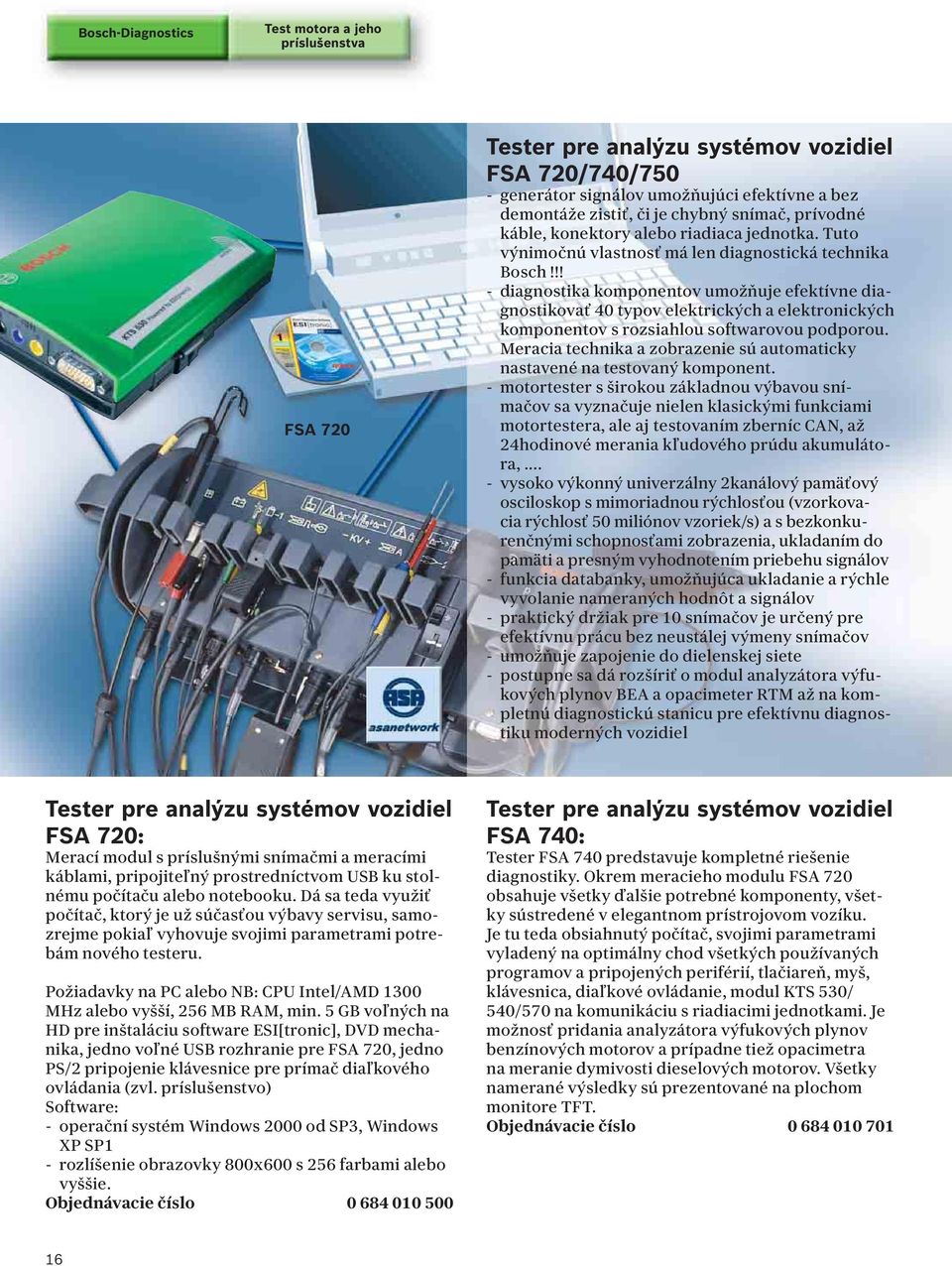

16 Bosch-Diagnostics Test motora a jeho príslušenstva FSA 720 Tester pre analýzu systémov vozidiel FSA 720/740/750 - generátor signálov umožňujúci efektívne a bez demontáže zistiť, či je chybný snímač, prívodné káble, konektory alebo riadiaca jednotka. Tuto výnimočnú vlastnosť má len diagnostická technika Bosch!!! - diagnostika komponentov umožňuje efektívne diagnostikovať 40 typov elektrických a elektronických komponentov s rozsiahlou softwarovou podporou. Meracia technika a zobrazenie sú automaticky nastavené na testovaný komponent. - motortester s širokou základnou výbavou snímačov sa vyznačuje nielen klasickými funkciami motortestera, ale aj testovaním zberníc CAN, až 24hodinové merania kľudového prúdu akumulátora,... - vysoko výkonný univerzálny 2kanálový pamäťový osciloskop s mimoriadnou rýchlosťou (vzorkovacia rýchlosť 50 miliónov vzoriek/s) a s bezkonkurenčnými schopnosťami zobrazenia, ukladaním do pamäti a presným vyhodnotením priebehu signálov - funkcia databanky, umožňujúca ukladanie a rýchle vyvolanie nameraných hodnôt a signálov - praktický držiak pre 10 snímačov je určený pre efektívnu prácu bez neustálej výmeny snímačov - umožňuje zapojenie do dielenskej siete - postupne sa dá rozšíriť o modul analyzátora výfukových plynov BEA a opacimeter RTM až na kompletnú diagnostickú stanicu pre efektívnu diagnostiku moderných vozidiel Tester pre analýzu systémov vozidiel FSA 720: Merací modul s príslušnými snímačmi a meracími káblami, pripojiteľný prostredníctvom USB ku stolnému počítaču alebo notebooku. Dá sa teda využiť počítač, ktorý je už súčasťou výbavy servisu, samozrejme pokiaľ vyhovuje svojimi parametrami potrebám nového testeru. Požiadavky na PC alebo NB: CPU Intel/AMD 1300 MHz alebo vyšší, 256 MB RAM, min. 5 GB voľných na HD pre inštaláciu software ESI[tronic], DVD mechanika, jedno voľné USB rozhranie pre FSA 720, jedno PS/2 pripojenie klávesnice pre prímač diaľkového ovládania (zvl. príslušenstvo) Software: - operační systém Windows 2000 od SP3, Windows XP SP1 - rozlíšenie obrazovky 800x600 s 256 farbami alebo vyššie. Objednávacie číslo Tester pre analýzu systémov vozidiel FSA 740: Tester FSA 740 predstavuje kompletné riešenie diagnostiky. Okrem meracieho modulu FSA 720 obsahuje všetky ďalšie potrebné komponenty, všetky sústredené v elegantnom prístrojovom vozíku. Je tu teda obsiahnutý počítač, svojimi parametrami vyladený na optimálny chod všetkých používaných programov a pripojených periférií, tlačiareň, myš, klávesnica, diaľkové ovládanie, modul KTS 530/ 540/570 na komunikáciu s riadiacimi jednotkami. Je možnosť pridania analyzátora výfukových plynov benzínových motorov a prípadne tiež opacimetra na meranie dymivosti dieselových motorov. Všetky namerané výsledky sú prezentované na plochom monitore TFT. Objednávacie číslo

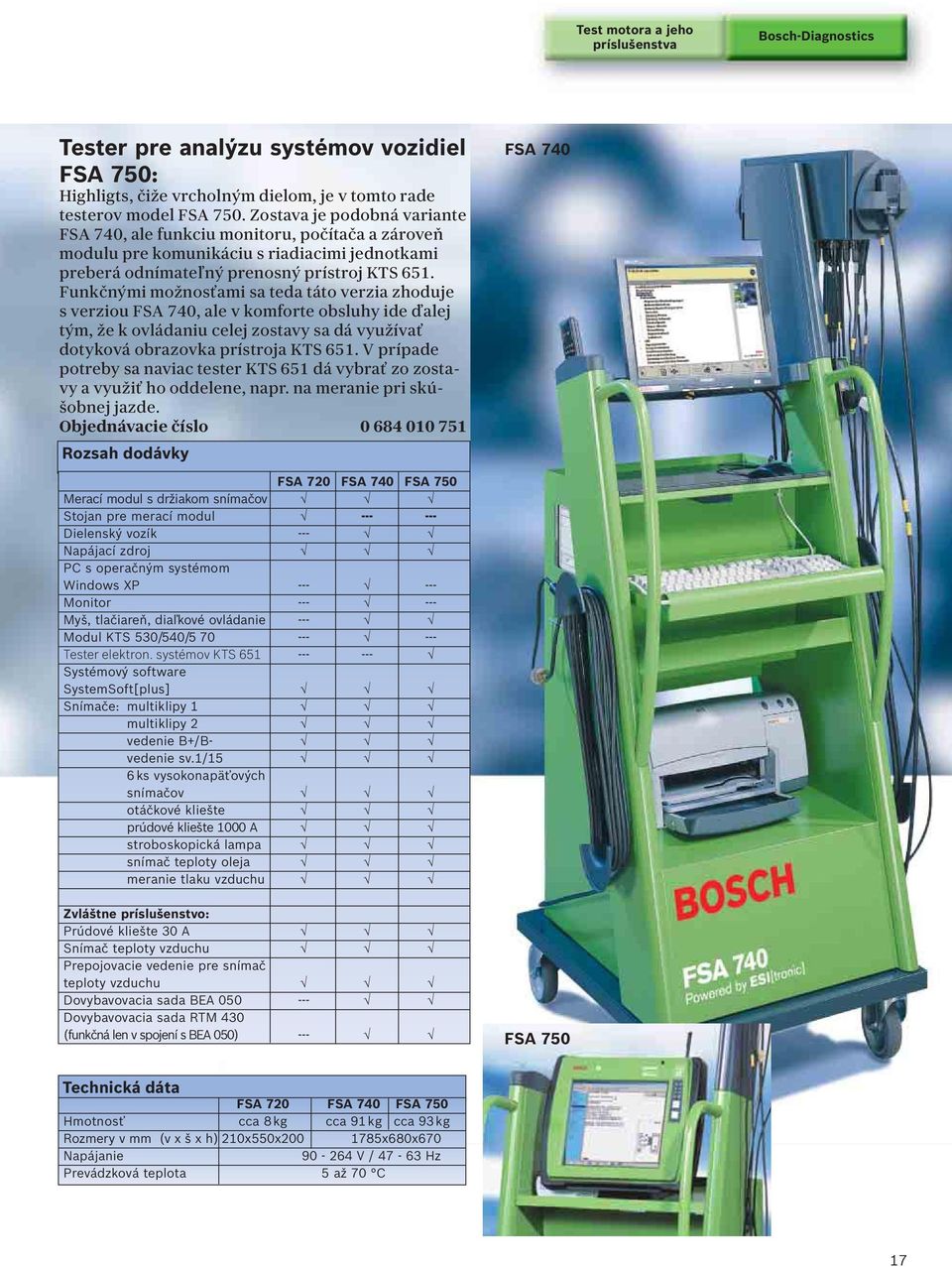

17 Test motora a jeho príslušenstva Bosch-Diagnostics Tester pre analýzu systémov vozidiel FSA 750: Highligts, čiže vrcholným dielom, je v tomto rade testerov model FSA 750. Zostava je podobná variante FSA 740, ale funkciu monitoru, počítača a zároveň modulu pre komunikáciu s riadiacimi jednotkami preberá odnímateľný prenosný prístroj KTS 651. Funkčnými možnosťami sa teda táto verzia zhoduje s verziou FSA 740, ale v komforte obsluhy ide ďalej tým, že k ovládaniu celej zostavy sa dá využívať dotyková obrazovka prístroja KTS 651. V prípade potreby sa naviac tester KTS 651 dá vybrať zo zostavy a využiť ho oddelene, napr. na meranie pri skúšobnej jazde. Objednávacie číslo Rozsah dodávky FSA 740 FSA 720 FSA 740 FSA 750 Merací modul s držiakom snímačov Stojan pre merací modul Dielenský vozík --- Napájací zdroj PC s operačným systémom Windows XP Monitor Myš, tlačiareň, diaľkové ovládanie --- Modul KTS 530/540/ Tester elektron. systémov KTS Systémový software SystemSoft[plus] Snímače: multiklipy 1 multiklipy 2 vedenie B+/B- vedenie sv.1/15 6 ks vysokonapäťových snímačov otáčkové kliešte prúdové kliešte 1000 A stroboskopická lampa snímač teploty oleja meranie tlaku vzduchu Zvláštne príslušenstvo: Prúdové kliešte 30 A Snímač teploty vzduchu Prepojovacie vedenie pre snímač teploty vzduchu Dovybavovacia sada BEA Dovybavovacia sada RTM 430 (funkčná len v spojení s BEA 050) --- FSA 750 Technická dáta FSA 720 FSA 740 FSA 750 Hmotnosť cca 8 kg cca 91 kg cca 93 kg Rozmery v mm (v x š x h) 210x550x x680x670 Napájanie V / Hz Prevádzková teplota 5 až 70 C 17

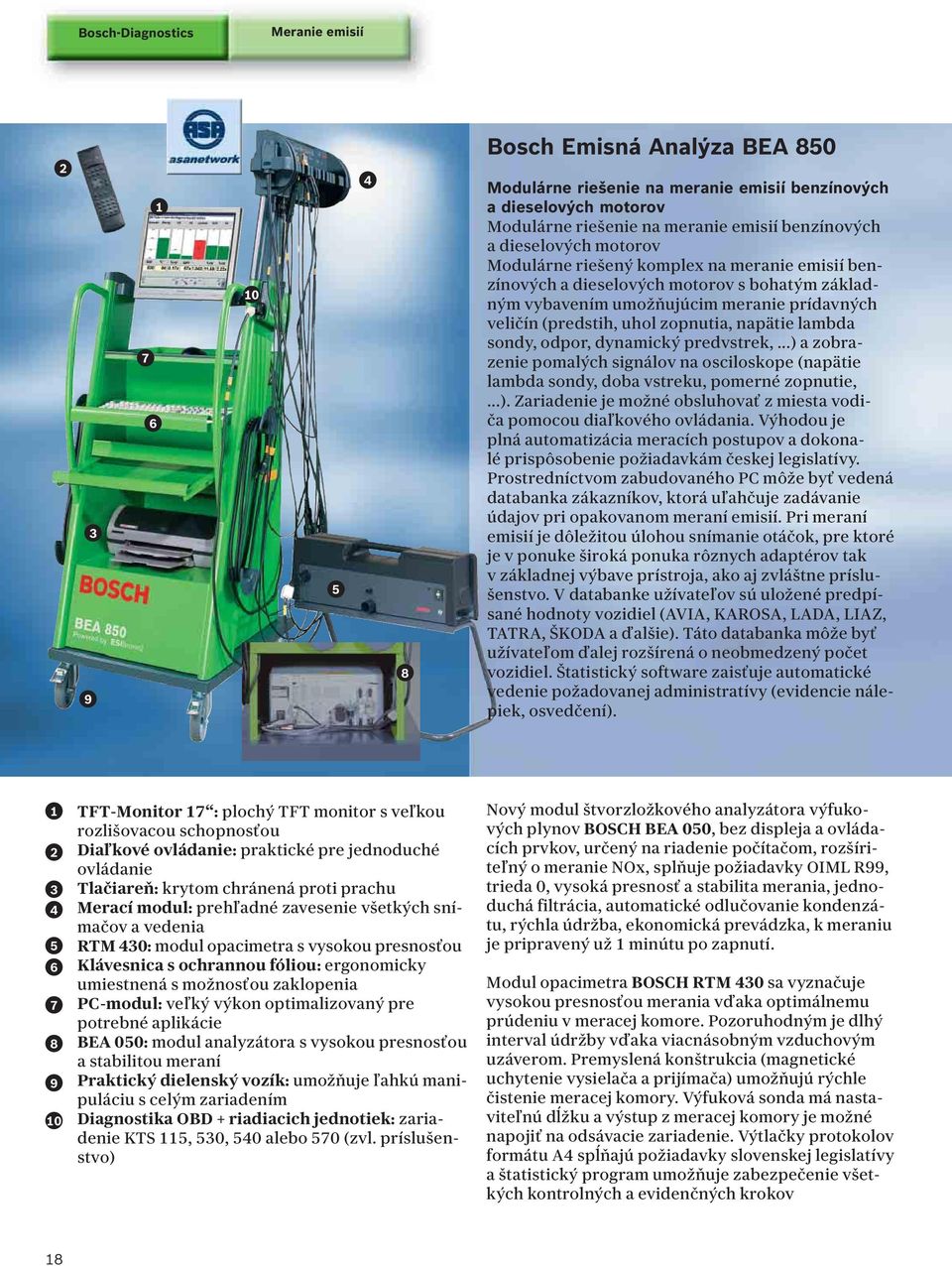

18 Bosch-Diagnostics Meranie emisií Bosch Emisná Analýza BEA 850 Modulárne riešenie na meranie emisií benzínových a dieselových motorov Modulárne riešenie na meranie emisií benzínových a dieselových motorov Modulárne riešený komplex na meranie emisií benzínových a dieselových motorov s bohatým základným vybavením umožňujúcim meranie prídavných veličín (predstih, uhol zopnutia, napätie lambda sondy, odpor, dynamický predvstrek,...) a zobrazenie pomalých signálov na osciloskope (napätie lambda sondy, doba vstreku, pomerné zopnutie,...). Zariadenie je možné obsluhovať z miesta vodiča pomocou diaľkového ovládania. Výhodou je plná automatizácia meracích postupov a dokonalé prispôsobenie požiadavkám českej legislatívy. Prostredníctvom zabudovaného PC môže byť vedená databanka zákazníkov, ktorá uľahčuje zadávanie údajov pri opakovanom meraní emisií. Pri meraní emisií je dôležitou úlohou snímanie otáčok, pre ktoré je v ponuke široká ponuka rôznych adaptérov tak v základnej výbave prístroja, ako aj zvláštne príslušenstvo. V databanke užívateľov sú uložené predpísané hodnoty vozidiel (AVIA, KAROSA, LADA, LIAZ, TATRA, ŠKODA a ďalšie). Táto databanka môže byť užívateľom ďalej rozšírená o neobmedzený počet vozidiel. Štatistický software zaisťuje automatické vedenie požadovanej administratívy (evidencie nálepiek, osvedčení) TFT-Monitor 17 : plochý TFT monitor s veľkou rozlišovacou schopnosťou Diaľkové ovládanie: praktické pre jednoduché ovládanie Tlačiareň: krytom chránená proti prachu Merací modul: prehľadné zavesenie všetkých snímačov a vedenia RTM 430: modul opacimetra s vysokou presnosťou Klávesnica s ochrannou fóliou: ergonomicky umiestnená s možnosťou zaklopenia PC-modul: veľký výkon optimalizovaný pre potrebné aplikácie BEA 050: modul analyzátora s vysokou presnosťou a stabilitou meraní Praktický dielenský vozík: umožňuje ľahkú manipuláciu s celým zariadením Diagnostika OBD + riadiacich jednotiek: zariadenie KTS 115, 530, 540 alebo 570 (zvl. príslušenstvo) Nový modul štvorzložkového analyzátora výfukových plynov BOSCH BEA 050, bez displeja a ovládacích prvkov, určený na riadenie počítačom, rozšíriteľný o meranie NOx, splňuje požiadavky OIML R99, trieda 0, vysoká presnosť a stabilita merania, jednoduchá filtrácia, automatické odlučovanie kondenzátu, rýchla údržba, ekonomická prevádzka, k meraniu je pripravený už 1 minútu po zapnutí. Modul opacimetra BOSCH RTM 430 sa vyznačuje vysokou presnosťou merania vďaka optimálnemu prúdeniu v meracej komore. Pozoruhodným je dlhý interval údržby vďaka viacnásobným vzduchovým uzáverom. Premyslená konštrukcia (magnetické uchytenie vysielača a prijímača) umožňujú rýchle čistenie meracej komory. Výfuková sonda má nastaviteľnú dĺžku a výstup z meracej komory je možné napojiť na odsávacie zariadenie. Výtlačky protokolov formátu A4 spĺňajú požiadavky slovenskej legislatívy a štatistický program umožňuje zabezpečenie všetkých kontrolných a evidenčných krokov 18

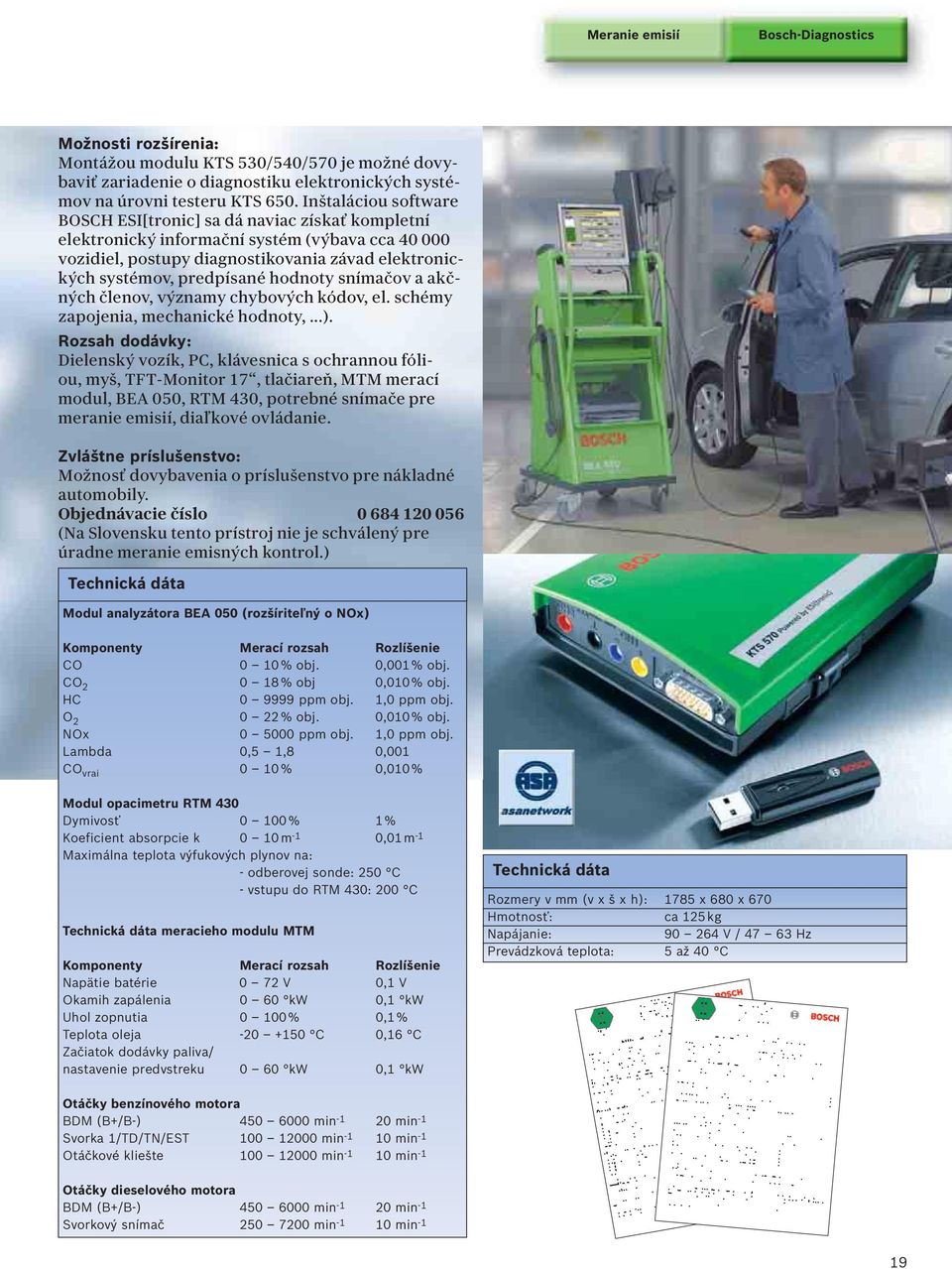

19 Meranie emisií Bosch-Diagnostics Možnosti rozšírenia: Montážou modulu KTS 530/540/570 je možné dovybaviť zariadenie o diagnostiku elektronických systémov na úrovni testeru KTS 650. Inštaláciou software BOSCH ESI[tronic] sa dá naviac získať kompletní elektronický informační systém (výbava cca vozidiel, postupy diagnostikovania závad elektronických systémov, predpísané hodnoty snímačov a akčných členov, významy chybových kódov, el. schémy zapojenia, mechanické hodnoty,...). Rozsah dodávky: Dielenský vozík, PC, klávesnica s ochrannou fóliou, myš, TFT-Monitor 17, tlačiareň, MTM merací modul, BEA 050, RTM 430, potrebné snímače pre meranie emisií, diaľkové ovládanie. Zvláštne príslušenstvo: Možnosť dovybavenia o príslušenstvo pre nákladné automobily. Objednávacie číslo (Na Slovensku tento prístroj nie je schválený pre úradne meranie emisných kontrol.) Technická dáta Modul analyzátora BEA 050 (rozšíriteľný o NOx) Komponenty Merací rozsah Rozlíšenie CO 0 10 % obj. 0,001 % obj. CO % obj 0,010 % obj. HC ppm obj. 1,0 ppm obj. O % obj. 0,010 % obj. NOx ppm obj. 1,0 ppm obj. Lambda 0,5 1,8 0,001 CO vrai 0 10 % 0,010 % Modul opacimetru RTM 430 Dymivosť % 1 % Koeficient absorpcie k 0 10 m -1 0,01 m -1 Maximálna teplota výfukových plynov na: - odberovej sonde: 250 C - vstupu do RTM 430: 200 C Technická dáta meracieho modulu MTM Komponenty Merací rozsah Rozlíšenie Napätie batérie 0 72 V 0,1 V Okamih zapálenia 0 60 kw 0,1 kw Uhol zopnutia % 0,1 % Teplota oleja C 0,16 C Začiatok dodávky paliva/ nastavenie predvstreku 0 60 kw 0,1 kw Technická dáta Rozmery v mm (v x š x h): 1785 x 680 x 670 Hmotnosť: ca 125 kg Napájanie: V / Hz Prevádzková teplota: 5 až 40 C Otáčky benzínového motora BDM (B+/B-) min min -1 Svorka 1/TD/TN/EST min min -1 Otáčkové kliešte min min -1 Otáčky dieselového motora BDM (B+/B-) min min -1 Svorkový snímač min min -1 19

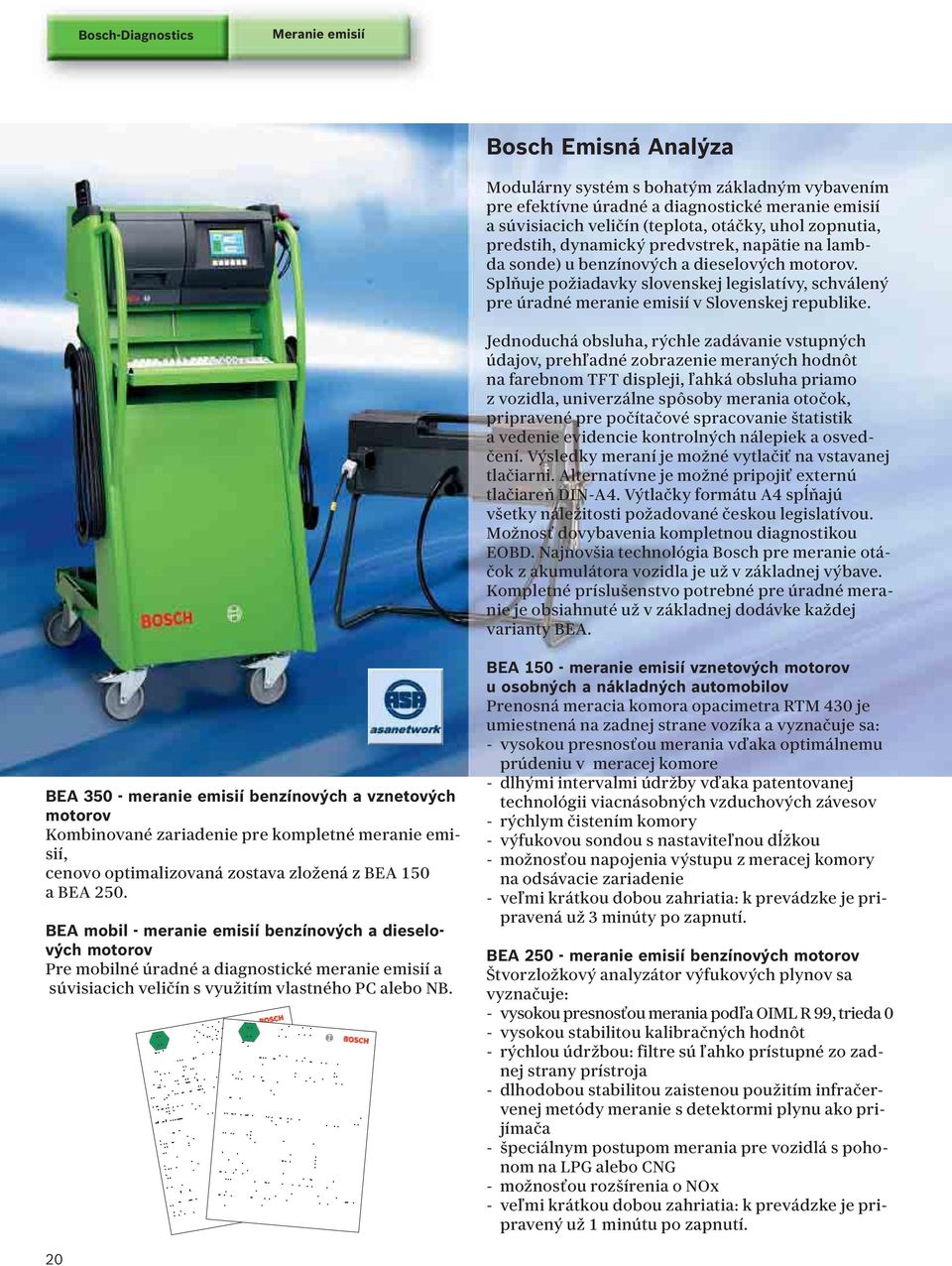

20 Bosch-Diagnostics Meranie emisií Bosch Emisná Analýza Modulárny systém s bohatým základným vybavením pre efektívne úradné a diagnostické meranie emisií a súvisiacich veličín (teplota, otáčky, uhol zopnutia, predstih, dynamický predvstrek, napätie na lambda sonde) u benzínových a dieselových motorov. Splňuje požiadavky slovenskej legislatívy, schválený pre úradné meranie emisií v Slovenskej republike. Jednoduchá obsluha, rýchle zadávanie vstupných údajov, prehľadné zobrazenie meraných hodnôt na farebnom TFT displeji, ľahká obsluha priamo z vozidla, univerzálne spôsoby merania otočok, pripravené pre počítačové spracovanie štatistik a vedenie evidencie kontrolných nálepiek a osvedčení. Výsledky meraní je možné vytlačiť na vstavanej tlačiarni. Alternatívne je možné pripojiť externú tlačiareň DIN-A4. Výtlačky formátu A4 spĺňajú všetky náležitosti požadované českou legislatívou. Možnosť dovybavenia kompletnou diagnostikou EOBD. Najnovšia technológia Bosch pre meranie otáčok z akumulátora vozidla je už v základnej výbave. Kompletné príslušenstvo potrebné pre úradné meranie je obsiahnuté už v základnej dodávke každej varianty BEA. BEA meranie emisií benzínových a vznetových motorov Kombinované zariadenie pre kompletné meranie emisií, cenovo optimalizovaná zostava zložená z BEA 150 a BEA 250. BEA mobil - meranie emisií benzínových a dieselových motorov Pre mobilné úradné a diagnostické meranie emisií a súvisiacich veličín s využitím vlastného PC alebo NB. BEA meranie emisií vznetových motorov u osobných a nákladných automobilov Prenosná meracia komora opacimetra RTM 430 je umiestnená na zadnej strane vozíka a vyznačuje sa: - vysokou presnosťou merania vďaka optimálnemu prúdeniu v meracej komore - dlhými intervalmi údržby vďaka patentovanej technológii viacnásobných vzduchových závesov - rýchlym čistením komory - výfukovou sondou s nastaviteľnou dĺžkou - možnosťou napojenia výstupu z meracej komory na odsávacie zariadenie - veľmi krátkou dobou zahriatia: k prevádzke je pripravená už 3 minúty po zapnutí. BEA meranie emisií benzínových motorov Štvorzložkový analyzátor výfukových plynov sa vyznačuje: - vysokou presnosťou merania podľa OIML R 99, trieda 0 - vysokou stabilitou kalibračných hodnôt - rýchlou údržbou: filtre sú ľahko prístupné zo zadnej strany prístroja - dlhodobou stabilitou zaistenou použitím infračervenej metódy meranie s detektormi plynu ako prijímača - špeciálnym postupom merania pre vozidlá s pohonom na LPG alebo CNG - možnosťou rozšírenia o NOx - veľmi krátkou dobou zahriatia: k prevádzke je pripravený už 1 minútu po zapnutí. 20

21 Meranie emisií Bosch-Diagnostics Zvláštne príslušenstvo Databanka predpísaných hodnôt (len pre BEA mobil), modul pre meranie NOx, externá tlačiareň s výtlačkom formátu A4 schváleným ministerstvom dopravy, diaľkové ovládanie, stroboskop, rozširovacia sada pre BEA 150/250 na BEA 350, OBD modul KTS 115. BEA mobil Objednavacie čísla BEA BEA BEA BEA mobil (Na Slovensku tento prístroj nie je schválený pre úradne meranie emisných kontrol.) Technická dáta Merací rozsah Modul analyzátora výfukových plynov Rozlíšenie Komponenty CO 0-10 % obj. 0,001 % obj. CO % obj 0,010 % obj. HC ppm obj. 1,0 ppm obj. O % obj. 0,010 % obj. Lambda 0,5-9,999 0,001 NO ppm obj. 1,0 ppm obj. Modul opacimetra Dymivosť % 0,1 % Koeficient absorpcie k 0-9,99 m -1 0,01 m -1 Rozsah dodávky Bosch Emisná Analýza BEA 150 BEA 250 BEA 350 BEA mobil vhodná pre meranie emisií dieselových benzínových dieselových dieselových motorov motorov a benzínových a benzínových motorov motorov Komponenty Ovládacia a zobrazovacia jednotka PC- klávesnica Pojazdný vozík Software CZ Pripojovacie vedenie B+/B - Teplotní snímač pre OA Otáčkové kliešte sekundár/primár Pripojovacie vedenie sv. 1/15, TND/TD/EST Svorkový snímač 6 až 6,35 mm s vedením Stroboskop Držiak snímačov Diaľkové infračervené ovládanie Modul analyzátora výfukových plynov Modul opacimetra RTM 430 Podstavec meracej komory Možnosť dovybavenia na BEA

22 Bosch-Diagnostics Meranie emisií KTS diagnostický tester elektronických systémov s EOBD V spojení s PC (nie je v základnej dodávke) umožňuje diagnostiku moderných elektronických systémov riadení zážihových motorov všetkých osobných vozidiel vyrobených po Spojenie s PC prostredníctvom sériového alebo USB rozhraní. Univerzálne použiteľný pre vozidlá všetkých značiek Rozsah dodávky: modul, OBD vedenie, sériový a USB pripojovací kábel, software AU-OBD a KTS 115-PC program, sieťový zdroj. Minimálne požiadavky na PC alebo NB: CD mechanika, Win 98 SE až Win XP, min. 128 MB RAM, jedno volné USB alebo sériové rozhranie, min. 600 MB voľného miesta na HD pre inštaláciu software. Zvláštne príslušenstvo: Dlhšie vedenie k PC - sériové 3 m USB 2 m Kufor Objednávacie číslo: Univerzálny otáčkový modul BDM 298 pre zážihové a vznetové motory Najnovšia technológia merania otáčok, patent Bosch, meria otáčky motora zo zbytkového zvlnenia alternátora. Jednoduché, rýchle, univerzálne - meria otáčky po pripojení na svorky akumulátora alebo zdierku zapaľovača a nastavenie počtu valcov motora. Zvláštne príslušenstvo: široký výber adaptérových vedení k opacimetrom rôznych výrobcov Objednávacie číslo:

23 Kontrola elektrickej výbavy Bosch-Diagnostics Bezzáťažový tester akumulátorov BAT 121 s tlačiarňou Pre absolútne bezúdržbové, štandardné a gélové akumulátory s menovitým napätím 12 V. Test akumulátora do 3 sekúnd: napätie akumulátora [V], štartovací výkon akumulátora [v %], stav akumulátora (dobrý, dobiť, vymeniť, skrat článku,...). Test dobíjacej sústavy vozidla: posúdenie napätí regulátora, posúdenie zvlnenia napätia. Jednoduchá obsluha, software v českom jazyku, 8 riadkový podsvietený displej, termotlačiareň umožňujúca okamžité vytlačenie stavu akumulátora a dobíjacej sústavy. Napájanie z testovaného akumulátora - vysoká mobilita. Skúšobný prúd max. 2 A - šetrí akumulátor a znižuje prestoje vzniknuté čakaním na ochladenie záťažového testera. Schválený pre posúdenie záruky pre akumulátory BOSCH a VARTA. Objednávacie číslo: Tester akumulátorov T12200E/T12300 E Pre všetky 12 V akumulátory osobných vozidiel s kapacitou Ah (T12200E) a s kapacitou Ah (T12300E). Jednoduchá obsluha, prehľadný analógový ukazovateľ. Zaťažovací prúd max. 200 A (T12200E) a max. 300 A (T12300E). Nastaviteľná hodnota skratového akumulátora A (T12200E) a A (T12300E). Bez prívodu sieťového napätia. Automatický priebeh meraní s vyhodnotením na analógovom ukazovateli. Vyhodnocuje napätia [V], stav nabití [%], štartovací výkon [%] a stav akumulátora. Doba trvania testu asi 60 sekúnd. Namerané hodnoty zostávajú v pamäti po dobu asi 10 minút. Schválený pre posúdenie záruky u akumulátorov BOSCH a VARTA. Objednavacie čísla T12200E T12300E Nezávislý štartovací zdroj BAT 250/251 Na sieti nezávislý štartovací zdroj pre štartovanie osobných vozidiel s palubným napätím 12V. Inteligentná elektronická ochrana proti napäťovým špičkám a ďalším poruchám, ochrana proti prepólovaniu, pomoc pri štartovaní nezávislá na sieti, štartovanie aj pri vybratej alebo pokazenej batérii, ochrana proti prebitiu nabíjaného akumulátora, ochrana proti hlbokému vybitiu, nabíjanie prístroja BAT 250 je možné tiež cez zásuvku autozapaľovača (12V). Objednavacie čísla BAT BAT Technická dáta Typ BAT 250 BAT 251 Sieťové napätia 12 V 12 V Zaťaženie pri štarte 700 A 1400 A Prierez štartovacích káblov 25 mm 2 35 mm 2 Nabíjacia charakteristika IUoU IUoU Podpovrný režim do 50 A 50 A Dĺžka štartovacích káblov 2 m 2 m Váha ca. 15 kg ca. 26 kg BAT 250 BAT

24 Bosch-Diagnostics Kontrola elektrickej výbavy LW 12/20 E Elektronické nabíjačky LW 12/20 E, LW 20/30 E, LW 30/50 E, BML 2415, BML 2415 FW, BAT 415 LW 20/30 E Umožňujú nabíjanie akumulátora priamo v palubnej sieti (DIN 40839), ochrana elektronických riadiacich jednotiek proti poškodeniu, ochrana proti prebíjaniu a prúdovému preťaženiu, ukazovateľ stavu nabitia a rušenia, prepínač štandardné/bezúdržbové akumulátory, vhodné pre dlhodobé nabíjanie a záložnú prevádzku, umožňujú nabíjanie hlboko vybitých akumulátorov. Objednavacie čísla LW 12/20 E LW 20/30 E LW 30/50 E Technická dáta LW 30/50 E LW 12/20 E Napětí Jmenovitý Jmenovitý akumulátoru proud aritm. proud efekt. při 12 V 12 A 18 A při 24 V 12 A 18 A Splňuje DIN 40839, VDE 0843, VDE 0700 LW 20/30 E při 12 V 20 A 32 A při 24 V 20 A 32 A Splňuje DIN 40839, VDE 0843, VDE 0700 LW 30/50 E při 12 V 30 A - - -* Podpovrný režim max. prúd 2 A, podpora palubnej siete, napr. pri výmene akumulátora Splňuje DIN , VDE 0843, VDE 0700, VDE 0875 Zvláštne príslušenstvo Transportný vozík Technické údaje vozíka Farba čierna Rozmery (šírka/výška/dĺžka [mm]) 685 x 1135 x 550 Váha cca 20 kg 24

25 Kontrola elektrickej výbavy Bosch-Diagnostics Objednavacie čísla BML BML 2415 FW - prevedenie pre hasičské vozy BAT 415 Kompaktná nabíjačka s širokými možnosťami využitia. Regulovaný nabíjací prúd je možné plynule nastaviť. Vďaka nabíjacej charakteristike IUIaIaI je vhodná tak pre štandardné akumulátory, ako aj pre bezúdržbové akumulátory, gélové batérie a batérie typu AGM. Objednávacie číslo BML 2415 FW BAT 415 BML 2415 Technická dáta Typ nabíjanie v palubnej sieti záložná prevádzka trvalé nabíjanie podpovrný režim ochrana pred prebíjaním ochrana proti prepólovaniu nabíjanie hlboko vybitých akumulátorov napätia akumulátora [V] menovitý prúd aritm. [A] menovitý prúd efekt. [A] charakteristika pri 12 V kapacita akumulátora [Ah] šírka/výška/dĺžka [mm] hmotnosť [kg] LW 12/20 E 12/ IWU /207/ LW 20/30 E 12/ IU /207/ LW 30/50 E * IU /207/ BML / ,5 WU /160/250 7,3 BML 2415 FW 12/ WU /160/250 9,3 BAT IUIaIaI /160/250 4 * doba nabíjania srovnatelná s 50 A nabíjačkou s charakteristikou W 25

26 Bosch-Diagnostics Kontrola elektrickej výbavy W 150 S SL E W 200 S Štartovací vozík/elektronická nabíjačka akumulátorov SL 24100E Kombinovaný štartovací vozík a elektronická nabíjačka, prepínač 12/24 V, prepínač nabíjania 0 / rychlo / normal, elektronická kontrola nabíjania, automatické prepnutie z 1. na 2. stupeň, prepínač leto/zima zaisťuje optimálne nabitie akumulátora, ukazovateľ stavu nabíjania, automatické ukončenie dobíjania, výpomoc pri štarte sa 4 m ovládacím vedením, zásuvka napr. pre montážnu lampu, umožňuje nabíjanie hlboko vybitých akumulátorov, nabíjacie vedenie 3 m, príkon 3080 VA, napájanie 230 V/50-60 Hz. Dielenská nabíjačka s podporou pri štarte W 150 S Prepínač normálne/rýchle nabíjanie a pomoc pri štarte, ampérmeter, poistný automat proti preťaženiu, umožňuje nabíjanie hlboko vybitých akumulátorov. Dielenská nabíjačka s podporou pri štarte W 200 S Pre normálne a rýchle nabíjanie a pomoc pri štarte, ampérmeter, poistný automat proti preťaženiu, umožňuje nabíjanie hlboko vybitých akumulátorov, nastaviteľná doba nabíjania (max. 2 hodiny), stupňovite nastaviteľný nabíjací prúd. Objednavacie čísla SL E W 150 S W 200 S Technická dáta SL E Napätia Menovitý Menovitý akumulátora prúd aritm. prúd efekt. Technická dáta BSL 2470 Napätia Menovitý Menovitý akumulátora prúd aritm. prúd efekt. Nabíjanie pri 12 V 70 A 105 A pri 24 V 50 A 75 A Pomoc pri štarte pri 12 V 250 A 375 A pri napätia 1V/čl. pri 24 V 220 A 330 A SL 2470 E Rýchlo- pri 6 V 31 A 47 A nabíjanie pri 12 V 74 A 110 A pri 24 V 51 A 75 A Normálne pri 6 V 16 A 24 A nabíjanie pri 12 V 22 A 33 A pri 24 V 11 A 15 A Pomoc pri štarte pri 6 V 350 A 525 A pri napätia 1V/čl. pri 12 V 350 A 525 A pri 24 V 320 A 480 A Rýchlo- pri 12 V 100 A 150 A nabíjanie pri 24 V 75 A 112 A Normálne pri 12 V 35 A 53 A nabíjanie pri 24 V 33 A 50 A Pomoc pri štarte pri 12 V 380 A 570 A pri napätí 1V/čl pri 24 V 330 A 500 A W 150 S Rýchlo- pri 12 V 28 A 40 A nabíjanie pri 24 V 14 A 20 A Normálne pri 12 V 14 A 20 A nabíjanie pri 24 V 7 A 10 A Pomoc pri štarte pri 12 V 100 A 120 A pri napätí 1V/čl pri 24 V 70 A 80 A W 200 S Rýchlo- pri 12 V 40 A 56 A nabíjanie pri 24 V 20 A 28 A Normálne pri 12 V 20 A 28 A nabíjanie pri 24 V 10 A 14 A Pomoc pri štarte pri 12 V 130 A 150 A pri napätí 1V/čl pri 24 V 100 A 125 A 26

27 Kontrola elektrickej výbavy Bosch-Diagnostics Štartovací vozík/elektronická nabíjačka akumulátorov BSL 2470 Kombinovaný štartovací vozík a elektronická nabíjačka, pre servis vozidiel s najmodernejšou elektronickou výbavou, elektrické a elektronické komponenty sú pri štarte a nabíjaní chránené pred poškodením (DIN ), akumulátor nemusí byť behom nabíjania odpojený od vozidla, pre klasické a bezúdržbové akumulátory s napätím 12 V a 24 V. Plynulé nastavenie hodnoty nabíjacieho prúdu, ukazovateľ nabíjacieho prúdu, indikácia stavu nabitia akumulátora, ukazovateľ prepólovánia a porúch pomocou diód, šetrné dobíjanie podľa empirickej formule prúdom do max. 5 A, teplotne kompenzované dobíjanie (v zime: max. dobíjacím napätím 2,4 V/článok - zlepšenie štartovacích schopností akumulátora, v lete: šetrné dobíjanie s max. dobíjacím napätím 2,3 V/článok). Nabíjacie vedenie o dĺžke 3 m, príkon 2100 VA, napájanie 230 V/50-60 Hz Rýchla nabíjačka SL 2470 E Kombinovaný štartovací vozík a elektronická nabíjačka. Indikácie prepólovania. Elektronicki strážené nabíjanie, zobrazenie stavu nabíjania pomocou svetelných diód. Automatické prepnutie z rýchleho na normálne nabíjanie a automatické vypnutie nabíjania. Prepínač pre letnú/zimnú prevádzku zaisťuje účinné nabíjanie aj pri silne podchladených akumulátoroch. Štartovacie vedenie má dĺžku 3 m, prierez 16 mm2 a je zakončené izolovanými pripojovacími svorkami. Obsluha len jedným pracovníkom, štartovacie tlačidlo s vedením o dĺžke 4 m, príkon 2200 VA, napájanie 230 V/50-60 Hz. Objednavacie čísla BSL SL 2470 E BSL 2470 SL 2470 E Technická dáta Typ nabíjanie v palubnej sieti pomoc pri štarte [A(12/24V)] záložná prevádzka trvalé nabíjanie ochrana pred prebíjaním rýchle nabíjanie ochrana proti prepólovaniu nabíjanie hlboko vybitých akumulátorov napätia akumulátora [V] menovitý prúd aritm. [A] menovitý prúd efekt. [A] charakteristika pri 12 V kapacita akumulátora [Ah] šírka/výška/dĺžka [mm] hmotnosť [kg] BSL /220 12/ WU /715/ SL 2470 E 350/320 6/12/ WOWa /890/ SL E 380/330 12/ WOWa 4, /860/ W 150 S 100/70 12/ W /410/165 7 W 200 S 130/100 12/ W /500/
