Κεντρικός μετατροπέας SUNNY CENTRAL 400HE/500HE/630HE

Transcript

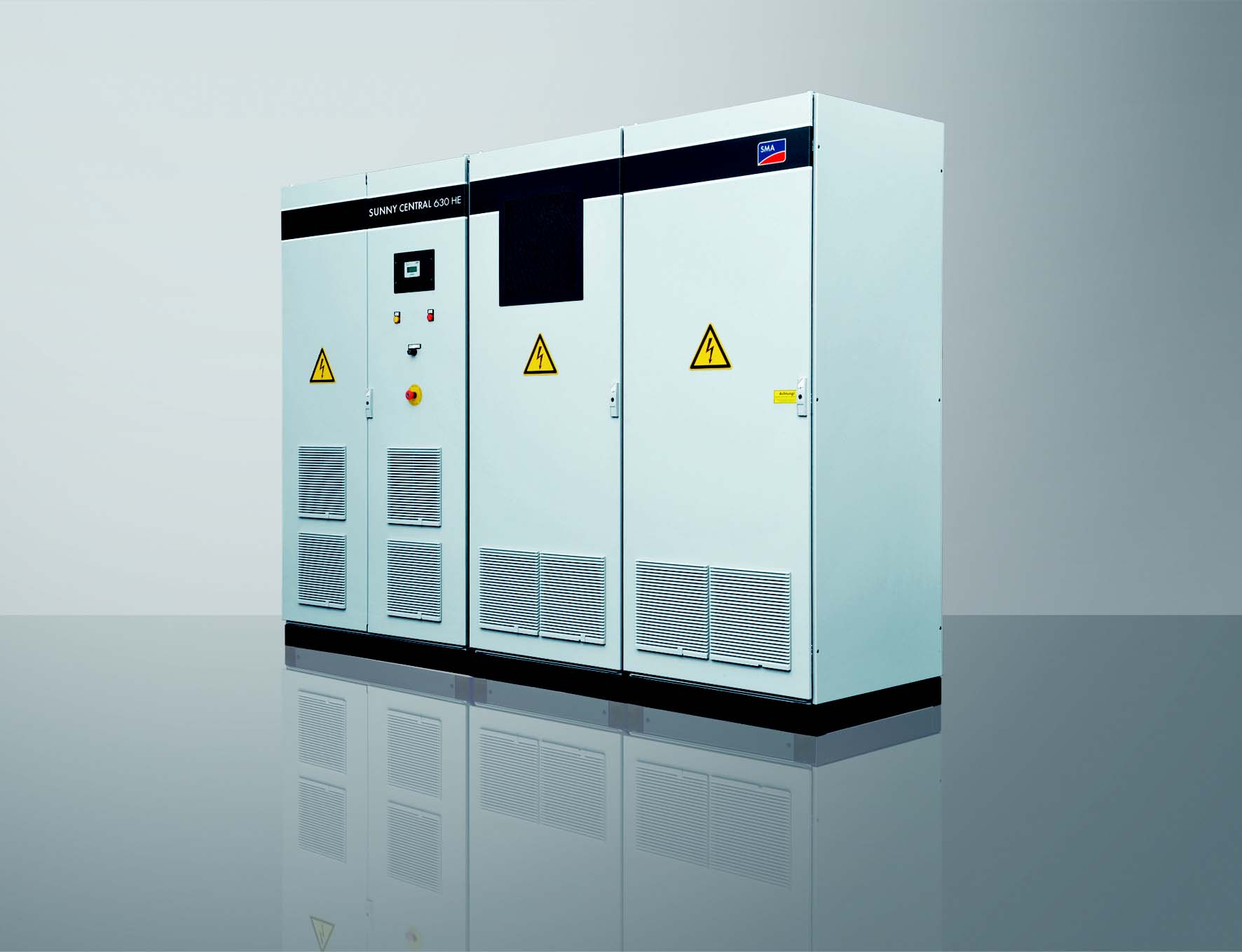

1 Κεντρικός μετατροπέας SUNNY CENTRAL 400HE/500HE/630HE Εγχειρίδιο χειρισμού SC4-63HE-BE-BGR Έκδοση 8.0 GR

2

3 SMA Solar Technology AG Πίνακας περιεχομένων Πίνακας περιεχομένων 1 Υποδείξεις σχετικά με αυτές τις οδηγίες Ασφάλεια Ενδεδειγμένη χρήση Υποδείξεις ασφαλείας Κατάρτιση του τεχνικού προσωπικού Περιγραφή προϊόντος Sunny Central Φωτεινές ενδείξεις Διακόπτης με κλειδί Απενεργοποίηση έκτακτης ανάγκης Sunny Central Control Δομή μενού του Sunny Central Control Επισκόπηση των αναλογικών εισόδων Παρακολούθηση της κατάστασης της μόνωσης Τρόπος λειτουργίας της παρακολούθησης της κατάστασης της μόνωσης GFDI Remote GFDI Soft Grounding Συσκευή επιτήρησης μόνωσης Εξωτερικό ρελέ επιτήρησης δικτύου Διαχείριση ασφάλειας δικτύου Απαιτήσεις Low Voltage Ride Through (LVRT) Περιορισμός πραγματικής ισχύος Προεπιλογή άεργου ισχύος Αναγνώριση αυτόνομου δικτύου (Active Island Detection) NET Piggy-Back Εγχειρίδιο χειρισμού SC4-63HE-BE-BGR

4 Πίνακας περιεχομένων SMA Solar Technology AG 3.13 Σειριακός αριθμός και τύπος μηχανήματος Sunny Central Control Διάρθρωση της οθόνης Κωδικός και ρυθμίσεις συστήματος Αλλαγή αντίθεσης οθόνης Εισαγωγή κωδικού Φραγή του Sunny Central Control Ρύθμιση γλώσσας Αλλαγή ημερομηνίας και ώρας Ένδειξη έκδοσης Firmware Δεδομένα μέτρησης Δεδομένα μέτρησης μέσω του Sunny Data Control Ανάκληση δεδομένων μέτρησης από το Sunny Central Control Εμφάνιση ημερήσιων τιμών ενεργειακής απόδοσης Διαγραφή ημερήσιων τιμών ενεργειακής απόδοσης Προσθήκη περισσότερων καναλιών μέτρησης στον κατάλογο μακρόχρονων δεδομένων Επαναφορά καταλόγου μακρόχρονων δεδομένων των καναλιών μέτρησης στην εργοστασιακή ρύθμιση Διαγραφή δεδομένων μέτρησης Παράμετροι Αλλαγή παραμέτρων Αποθήκευση παραμέτρων Επαναφορά παραμέτρων Αποστολή δεδομένων Ενεργοποίηση λειτουργίας αναφορών μέσω ηλεκτρονικού ταχυδρομείου Επιλογή είδους αναφοράς για αποστολή Εισαγωγή ή αλλαγή ηλεκτρονικής διεύθυνσης Αποστολή αναφορών Αναλογικοί αισθητήρες και εξωτερικά σήματα Υπολογισμός ενίσχυσης και Offset εξωτερικών αισθητήρων SC4-63HE-BE-BGR Εγχειρίδιο χειρισμού

5 SMA Solar Technology AG Πίνακας περιεχομένων Διαμόρφωση αναλογικών αισθητήρων ExtSolIrr και ExtGloIrr Εμφάνιση στιγμιαίων τιμών των αισθητήρων Ρύθμιση εξωτερικού συναγερμού Περιορισμός πραγματικής ισχύος Μέθοδοι για τον περιορισμό της πραγματικής ισχύος ανεξάρτητα από τη συχνότητα Μέθοδος "Off" Μέθοδος "WCtlCom" Μέθοδος "WCnst" Μέθοδος "WCnstNom" Μέθοδος "WCnstNomAnIn" Εμφάνιση μηνυμάτων σφάλματος και προειδοποιήσεων για τον περιορισμό της πραγματικής ισχύος Περιορισμός πραγματικής ισχύος ανάλογα με τη συχνότητα δικτύου Εμφάνιση κατάστασης του περιορισμού πραγματικής ισχύος Ρύθμιση άεργου ισχύος Μέθοδοι για τη ρύθμιση της άεργου ισχύος Μέθοδος "Off" Μέθοδος "VArCtlCom" Μέθοδος "PFCtlCom" Μέθοδος "VArCnst" Μέθοδος "VArCnstNom" Μέθοδος "VArCnstNomAnIn" Μέθοδος "PFCnst" Μέθοδος "PFCnstAnIn" Μέθοδος "PFCtlW" Μέθοδος "VArCtlVol" Εμφάνιση μηνυμάτων σφάλματος και προειδοποιήσεων για την προεπιλογή της άεργου ισχύος Επιτήρηση δικτύου Τρόπος λειτουργίας της επιτήρησης δικτύου Επιτήρηση δικτύου σε σχέση με την τάση δικτύου Επιτήρηση δικτύου σε σχέση με τη συχνότητα δικτύου Εγχειρίδιο χειρισμού SC4-63HE-BE-BGR

6 Πίνακας περιεχομένων SMA Solar Technology AG Σύνδεση δικτύου μετά την αποκατάσταση των σφαλμάτων Ρύθμιση ύψους μέσης τάσης Διαμόρφωση γραμμικού σήματος προστασίας αποσύνδεσης Παρακολούθηση της κατάστασης της μόνωσης Ενεργοποίηση Remote GFDI Συσκευή επιτήρησης μόνωσης Επισκόπηση των στοιχείων απεικόνισης και χειρισμού Εναλλαγή μεταξύ κύριου μενού και βασικής λειτουργίας Επιλογή χρησιμοποιούμενων φωτοβολταϊκών μονάδων Συνδυασμός GFDI και συσκευής επιτήρησης μόνωσης Εξωτερικό ρελέ επιτήρησης δικτύου Επισκόπηση των στοιχείων απεικόνισης και χειρισμού Ενδείξεις οθόνης Διαμόρφωση Εναλλαγή στη λειτουργία διαμόρφωσης Εμφάνιση βασικών ρυθμίσεων Πρόσβαση στη διαμόρφωση Εισαγωγή παραμέτρων Επιτήρηση Επιτήρηση υπέρτασης Επιτήρηση υπότασης Επιτήρηση υπερσυχνότητας Επιτήρηση υποσυχνότητας Διαμόρφωση ρελέ Αναζήτηση σφαλμάτων Αναγνώριση σφαλμάτων Τύπος βλαβών και προειδοποιήσεων Προειδοποιήσεις Βλάβες SC4-63HE-BE-BGR Εγχειρίδιο χειρισμού

7 SMA Solar Technology AG Πίνακας περιεχομένων 7.5 Συμβάντα Επιβεβαίωση σφαλμάτων Κανάλια μέτρησης του Sunny Central Control Παράμετροι Επισκόπηση παραμέτρων Red.effect.pow Outp.react.pow Grid decoupling / Voltage Grid decoupling / Grid frequency Grid connection Mpp Limit. Val Mpp Tracking Start requiremt Shut-down requ Grid Monitor Other Επικοινωνία Εγχειρίδιο χειρισμού SC4-63HE-BE-BGR

8 SMA Solar Technology AG 8 SC4-63HE-BE-BGR Εγχειρίδιο χειρισμού

9 SMA Solar Technology AG 1 Υποδείξεις σχετικά με αυτές τις οδηγίες 1 Υποδείξεις σχετικά με αυτές τις οδηγίες Πεδίο ισχύος Το παρόν εγχειρίδιο οδηγιών ισχύει για τους παρακάτω τύπους μηχανήματος με Sunny Central Control με Firmware έκδοσης 2.08 και έπειτα: 400HE (SC 400HE-11) από έκδοση κατασκευής D4 και έπειτα 500HE (SC 500HE-11) από έκδοση κατασκευής D4 έπειτα 630HE (SC 630HE-11) από έκδοση κατασκευής D4 και έπειτα Σε ποιους απευθύνονται Αυτές οι οδηγίες απευθύνονται σε εξειδικευμένους τεχνικούς. Οι ενέργειες που περιγράφονται σε αυτές τις οδηγίες πρέπει να διενεργούνται μόνο από καταρτισμένα άτομα (βλ. κεφάλαιο 2.3 «Κατάρτιση του τεχνικού προσωπικού», Σελίδα 14). Περισσότερες πληροφορίες Περισσότερες πληροφορίες θα βρείτε στην ιστοσελίδα Τίτλος εγγράφου Προϋποθέσεις τοποθέτησης του Sunny Central HE-11 Μετασχηματιστής μέσης τάσης - Σημαντικές απαιτήσεις για τους μετασχηματιστές μέσης τάσης για Sunny Central της σειράς HE και CP COM-B - Διανομέας επικοινωνίας για μεγάλες φωτοβολταϊκές εγκαταστάσεις με Sunny Central, Sunny Mini Central ή Sunny Tripower Sunny Main Box - Σύνδεση της καλωδίωσης DC για φωτοβολταϊκούς μετατροπείς Είδος εγγράφου Τεχνική πληροφορία Τεχνική πληροφορία Τεχνική πληροφορία Τεχνική πληροφορία Εγχειρίδιο χειρισμού SC4-63HE-BE-BGR

10 1 Υποδείξεις σχετικά με αυτές τις οδηγίες SMA Solar Technology AG Σύμβολα Σύμβολο Επεξήγηση Προειδοποιητική υπόδειξη, η οποία εάν δεν ληφθεί υπόψη οδηγεί άμεσα σε θάνατο ή σε σοβαρό τραυματισμό. Προειδοποιητική υπόδειξη, η οποία εάν δεν ληφθεί υπόψη μπορεί να οδηγήσει σε θάνατο ή σε σοβαρό τραυματισμό. Προειδοποιητική υπόδειξη, η οποία εάν δεν ληφθεί υπόψη μπορεί να οδηγήσει σε ελαφρούς ή μέτριους τραυματισμούς. Προειδοποιητική υπόδειξη, η οποία εάν δεν ληφθεί υπόψη μπορεί να οδηγήσει σε υλικές ζημιές. Πληροφορίες, οι οποίες είναι σημαντικές για ένα συγκεκριμένο θέμα ή στόχο αλλά δεν σχετίζονται με την ασφάλεια. Προϋπόθεση, η οποία πρέπει να εκπληρώνεται για ένα συγκεκριμένο στόχο. Επιθυμητό αποτέλεσμα. Ανεπιθύμητο αποτέλεσμα. Το ανεπιθύμητο αποτέλεσμα ακολουθείται από μια λύση, με την οποία μπορεί να επιτευχθεί το επιθυμητό αποτέλεσμα. Διακριτικά Διακριτικό Χρήση Παράδειγμα "light" Μηνύματα οθόνης Περιμένετε μέχρι ο μετατροπέας Παράμετροι να εναλλάξει στην κατάσταση "Waiting" (Αναμονή). Συνδέσεις Πρίζες Έντονη γραφή Στοιχεία που πρέπει να επιλέξετε Στοιχεία που πρέπει να καταχωρήσετε Ονοματολογία Ρυθμίστε την παράμετρο "FanTest" στο 1. Στο παρόν εγχειρίδιο οδηγιών, η συσκευή Sunny Central της σειράς HE χαρακτηρίζεται και ως Sunny Central ή μετατροπέας. 10 SC4-63HE-BE-BGR Εγχειρίδιο χειρισμού

11 SMA Solar Technology AG 2 Ασφάλεια 2 Ασφάλεια 2.1 Ενδεδειγμένη χρήση Ο μετατροπέας μετατρέπει το συνεχές ρεύμα, το οποίο παράγεται από τις φωτοβολταϊκές μονάδες, σε εναλλασσόμενο ρεύμα που ανταποκρίνεται στις απαιτήσεις του δικτύου. Κατά τη διαδικασία αυτή δεν πρέπει να γίνεται υπέρβαση της μέγιστης επιτρεπτής τάσης εισόδου DC. Οι μετατροπείς της σειράς HE επιτρέπεται να λειτουργούν μόνο σε συνδυασμό με έναν κατάλληλο μετασχηματιστή. Οι ρυθμίσεις που αφορούν στη διαχείριση ασφάλειας δικτύου, δεν επιτρέπεται να απενεργοποιούνται ή να τροποποιούνται χωρίς τη συναίνεση του υπεύθυνου δικτύου. Εικόνα 1: Αρχή λειτουργίας μιας φωτοβολταϊκής εγκατάστασης με Sunny Central συνδεδεμένης στο δίκτυο Αντικείμενο A Β C D E Περιγραφή Φωτοβολταϊκές μονάδες Sunny String-Monitor Sunny Central Μετασχηματιστής μέσης τάσης, π.χ. Transformer Compact Station Δημόσιο ηλεκτρικό δίκτυο Εγχειρίδιο χειρισμού SC4-63HE-BE-BGR

12 2 Ασφάλεια SMA Solar Technology AG 2.2 Υποδείξεις ασφαλείας Ηλεκτρικός κίνδυνος Ηλεκτροπληξία λόγω των ηλεκτροφόρων εξαρτημάτων Στο μετατροπέα επικρατούν υψηλές τάσεις που μπορεί να προκαλέσουν ηλεκτροπληξία. Οι εργασίες στο μετατροπέα πρέπει να εκτελούνται μόνο όταν δεν επικρατεί τάση και σύμφωνα με τις οδηγίες που ισχύουν στην περιοχή εγκατάστασης. Απομονώνετε τα ακόλουθα στοιχεία: Τάση δικτύου για την τροφοδοσία δικτύου Τροφοδοσία ιδιοκατανάλωσης Τάση DC από τη φωτοβολταϊκή γεννήτρια Πρόσθετες εξωτερικές τάσεις, π.χ. σήματα ελέγχου ενός σταθμού ελέγχου Ασφαλίστε έναντι ακούσιας επανενεργοποίησης. Βεβαιωθείτε ότι δεν επικρατούν τάσεις. Γειώστε και βραχυκυκλώστε. Καλύψτε ή αποφράξτε τα παρακείμενα εξαρτήματα που βρίσκονται υπό τάση. Ηλεκτροπληξία λόγω μη εκφορτισμένων πυκνωτών Ακόμα και όταν έχετε απενεργοποιήσει τον κεντρικό διακόπτη AC και DC, στο μετατροπέα μπορεί να επικρατούν τάσεις επικίνδυνες σε περίπτωση επαφής. Μετά την απενεργοποίηση του μετατροπέα περιμένετε τουλάχιστον 10 λεπτά. Ηλεκτροπληξία λόγω βλαβών στο μετατροπέα Η λειτουργία ενός ελαττωματικού μετατροπέα μπορεί να επιφέρει θάνατο ή σοβαρές σωματικές βλάβες από ηλεκτροπληξία. Ο μετατροπέας πρέπει να λειτουργεί μόνο εφόσον δεν υπάρχουν τεχνικά προβλήματα και η κατάσταση λειτουργίας είναι ασφαλής. Λειτουργείτε το μετατροπέα μόνο εφόσον δεν παρουσιάζει εμφανείς ζημίες και φροντίστε να τον ελέγχετε τακτικά για εμφανείς ζημίες. Θα πρέπει να βεβαιώνεστε ότι το σύνολο του εξωτερικού εξοπλισμού ασφαλείας είναι ανά πάσα στιγμή εύκολα προσβάσιμο. Ελέγχετε τακτικά την απρόσκοπτη λειτουργία. Ηλεκτροπληξία λόγω σφάλματος γείωσης Αν υπάρχει κάποιο σφάλμα γείωσης, τα θεωρούμενα ως γειωμένα εξαρτήματα της εγκατάστασης ενδέχεται να βρίσκονται υπό τάση. Εξακριβώστε ότι δεν επικρατεί τάση προτού τα αγγίξετε. 12 SC4-63HE-BE-BGR Εγχειρίδιο χειρισμού

13 SMA Solar Technology AG 2 Ασφάλεια Ηλεκτροπληξία λόγω παράβλεψης των κανονισμών ασφαλείας Η παράβλεψη αυτών των οδηγιών, των οδηγιών χειρισμού και των υποδείξεων ασφαλείας μπορεί να έχει ως αποτέλεσμα σοβαρές σωματικές βλάβες από ηλεκτροπληξία. Όλες οι εργασίες πρέπει να διεξάγονται σύμφωνα με τις περιγραφές του παρόντος εγχειριδίου. Τηρείτε όλες τις υποδείξεις ασφαλείας. Διενεργήστε όλες τις ηλεκτρικές συνδέσεις σύμφωνα με το σχεδιάγραμμα συνδεσμολογίας. Φυλάσσετε την τεχνική τεκμηρίωση στο άμεσο περιβάλλον του μετατροπέα. Πρέπει να είναι ανά πάσα στιγμή διαθέσιμη στο προσωπικό χειρισμού και συντήρησης. Καταστροφή ηλεκτρονικών εξαρτημάτων λόγω ηλεκτροστατικών εκφορτίσεων Οι ηλεκτροστατικές εκφορτίσεις μπορεί να οδηγήσουν σε καταστροφή εξαρτημάτων. Κατά την εκτέλεση εργασιών στο μετατροπέα και κατά το χειρισμό των διατάξεών του, πρέπει να λαμβάνετε υπόψη σας τα μέτρα προστασίας από ηλεκτροστατική εκφόρτιση (ESD) και να φοράτε γάντια προστασίας. Απάγετε τα ηλεκτροστατικά φορτία αγγίζοντας τα άβαφα, γειωμένα μέρη του περιβλήματος, π.χ. τη σύνδεση PE των πορτών. Μόνο τότε είναι ασφαλές να αγγίξετε τα ηλεκτρονικά εξαρτήματα. Εγκαύματα Κατά τη λειτουργία της συσκευής ορισμένα εξαρτήματα, για παράδειγμα οι ασφάλειες, μπορεί να αναπτύξουν υψηλές θερμοκρασίες. Κατά τη διάρκεια εργασιών στο μετατροπέα πρέπει να φοράτε προστατευτικά γάντια. Εγχειρίδιο χειρισμού SC4-63HE-BE-BGR

14 2 Ασφάλεια SMA Solar Technology AG Πρόκληση ζημιών στο μετατροπέα Χειρισμοί από αναρμόδια άτομα μπορεί να οδηγήσουν σε βλάβες της εγκατάστασης. Μην λειτουργείτε το μετατροπέα με ανοικτή πόρτα. Σε περίπτωση που το κλειδί παραμένει στην κλειδαριά της πόρτας, μπορεί να ανοίξουν το μετατροπέα αναρμόδια άτομα. Αφαιρέστε τα κλειδιά από τις κλειδαριές πόρτας και από το διακόπτη με κλειδί. Φυλάτε το κλειδί σε ασφαλές μέρος. Η εισχώρηση υγρασίας μπορεί να προκαλέσει ζημιές στο μετατροπέα. Μην ανοίγετε το μετατροπέα υπό συνθήκες βροχόπτωσης ή ατμοσφαιρικής υγρασίας άνω από 95 %. Οι ηλεκτροστατικές εκφορτίσεις μπορεί να οδηγήσουν σε καταστροφή εξαρτημάτων. Κατά την εκτέλεση εργασιών στο μετατροπέα και κατά το χειρισμό των διατάξεών του, πρέπει να λαμβάνετε υπόψη σας τα μέτρα προστασίας από ηλεκτροστατική εκφόρτιση (ESD) και να φοράτε γάντια προστασίας. Απάγετε τα ηλεκτροστατικά φορτία αγγίζοντας τα άβαφα, γειωμένα μέρη του περιβλήματος, π.χ. τη σύνδεση PE των πορτών. Μόνο τότε είναι ασφαλές να αγγίξετε τα ηλεκτρονικά εξαρτήματα. Λειτουργείτε τη συσκευή Sunny Central μόνο σε περιοχές με ζώνη ραδιοσυχνοτήτων 80 MHz MHz. Οι πινακίδες υποδείξεων πρέπει να είναι πάντα ευανάγνωστες και να αντικαθίστανται σε περίπτωση ζημιών. 2.3 Κατάρτιση του τεχνικού προσωπικού Όλες οι εργασίες στο μετατροπέα πρέπει να εκτελούνται μόνο από εξειδικευμένο τεχνικό προσωπικό. Εξειδικευμένο σημαίνει, ότι το προσωπικό διαθέτει την κατάλληλη κατάρτιση για μια συγκεκριμένη εργασία. Για την έναρξη λειτουργίας και το χειρισμό του μετατροπέα, το προσωπικό θα πρέπει να είναι εξοικειωμένο με το περιεχόμενο των οδηγιών τοποθέτησης και του εγχειριδίου χειρισμού. Ιδιαίτερη προσοχή απαιτούν οι υποδείξεις ασφαλείας. 14 SC4-63HE-BE-BGR Εγχειρίδιο χειρισμού

15 SMA Solar Technology AG 3 Περιγραφή προϊόντος 3 Περιγραφή προϊόντος 3.1 Sunny Central Εικόνα 2: Sunny Central 630HE (παράδειγμα) Θέση A Β C D E F G Περιγραφή Πίνακας DC Πίνακας μετατροπέα Πίνακας AC Sunny Central Control Φωτεινές ενδείξεις Διακόπτης με κλειδί Διακόπτης απενεργοποίησης έκτακτης ανάγκης με κλειδί Η συσκευή Sunny Central ενεργοποιείται μέσω του Power Reducer Box ή του Sunny Central Control και κατά συνέπεια πληροί τις προδιαγραφές του υπεύθυνου δικτύου. Εγχειρίδιο χειρισμού SC4-63HE-BE-BGR

16 3 Περιγραφή προϊόντος SMA Solar Technology AG Στη λειτουργία του μετατροπέα υπάρχουν διάφορες καταστάσεις: Εικόνα 3: Καταστάσεις λειτουργίας του Sunny Central 16 SC4-63HE-BE-BGR Εγχειρίδιο χειρισμού

17 SMA Solar Technology AG 3 Περιγραφή προϊόντος Διακοπή Ο Sunny Central είναι απενεργοποιημένος. Αν ο διακόπτης με κλειδί ρυθμιστεί στην επιλογή "Start", τότε ο Sunny Central εναλλάσσει στην κατάσταση "Waiting" (Αναμονή). Αναμονή Ο Sunny Central βρίσκεται στην κατάσταση "Αναμονή". Αν η τάση εισόδου U PV είναι υψηλότερη από την τάση εκκίνησης "VpvStart", ο Sunny Central περιμένει ώσπου να περάσει ο χρόνος που έχει καθοριστεί στην παράμετρο "T-Start". Η τιμή για "VpvStart" εμφανίζεται στην οθόνη του Sunny Central Control. Αν σε αυτόν το χρόνο η τάση εισόδου U PV δεν μειωθεί κάτω από την τάση εκκίνησης "VpvStart", ο Sunny Central ελέγχει αν υπάρχει δίκτυο AC. Αν υπάρχει έγκυρο δίκτυο AC, τότε το ρελέ AC κλείνει και ο Sunny Central εναλλάσσει σε επιτήρηση δικτύου. Επιτήρηση δικτύου Ο Sunny Central βρίσκεται στην κατάσταση "Επιτήρηση δικτύου". Σε αυτή την περίπτωση, ο μετατροπέας ελέγχει κατά τη διάρκεια του χρονικού διαστήματος επιτήρησης "GriGrdMonTm" αν τηρούνται τα όρια δικτύου του δικτύου μέσης τάσης. Αν τηρούνται τα όρια δικτύου σε αυτό το χρονικό διάστημα, ο Sunny Central εναλλάσσει στην κατάσταση λειτουργίας "Start" (Ενεργοποίηση). Σε περίπτωση υπέρβασης των ορίων δικτύου κατά το χρονικό διάστημα επιτήρησης "GriGrdMonTm", ο Sunny Central εναλλάσσει στην κατάσταση λειτουργίας "Waiting" (Αναμονή). Ενεργοποίηση Ο Sunny Central βρίσκεται στην κατάσταση "Start" (Ενεργοποίηση). Ο Sunny Central ενεργοποιείται στο πρώτο στάδιο λειτουργίας και ξεκινά την τροφοδοσία. Λειτουργία φορτίου MPP Στη λειτουργία MPP, ο Sunny Central τροφοδοτεί το δίκτυο και λειτουργεί μόνιμα στο σημείο μέγιστης ισχύος, εν συντομία στο σημείο MPP. Αν η μετρημένη ισχύς P PV για το χρονικό διάστημα "TStop" είναι μικρότερη από ότι για το "PpvStop" ή αν ο διακόπτης με κλειδί έχει ρυθμιστεί στη θέση "Stop", ο Sunny Central εναλλάσσει στην κατάσταση "Shut-down" (Απενεργοποίηση). Απενεργοποίηση Ο Sunny Central βρίσκεται στην κατάσταση "Shut-down" (Απενεργοποίηση). Αν ο διακόπτης με κλειδί έχει ρυθμιστεί στη θέση "Stop", τότε ο Sunny Central εναλλάσσει στην κατάσταση "Διακοπή", διαφορετικά στην κατάσταση "Waiting" (Αναμονή). Βλάβη Αν κατά τη διάρκεια της λειτουργίας παρουσιαστεί βλάβη, ο Sunny Central απενεργοποιείται και το Sunny Central Control εμφανίζει τη βλάβη στην οθόνη (βλ. κεφάλαιο 7 «Αναζήτηση σφαλμάτων», Σελίδα 80). Εγχειρίδιο χειρισμού SC4-63HE-BE-BGR

18 3 Περιγραφή προϊόντος SMA Solar Technology AG 3.2 Φωτεινές ενδείξεις Οι φωτεινές ενδείξεις δηλώνουν σε περίπτωση σφάλματος τη σχετική κατάσταση του μετατροπέα. Οι φωτεινές ενδείξεις ενεργοποιούνται από το Sunny Central Control. Όταν ανάβει η κίτρινη φωτεινή ένδειξη, ο μετατροπέας βρίσκεται στην κατάσταση "Προειδοποίηση". Ο μετατροπέας δεν απενεργοποιείται, ωστόσο το σφάλμα πρέπει να αποκατασταθεί για μόνιμα άριστη λειτουργία. Όταν ανάβει η κόκκινη φωτεινή ένδειξη, ο μετατροπέας βρίσκεται στην κατάσταση "Βλάβη" και υπάρχει κάποιο σοβαρό σφάλμα. Ο μετατροπέας έχει απενεργοποιηθεί από μόνος του. Το σφάλμα πρέπει να αποκατασταθεί και να επιβεβαιωθεί. 3.3 Διακόπτης με κλειδί Ο διακόπτης με κλειδί ενεργοποιεί/απενεργοποιεί τη συσκευή Sunny Central. Θέση διακόπτη "Start" Με την περιστροφή του διακόπτη στη θέση "Start", ο Sunny Central εναλλάσσει από την κατάσταση λειτουργίας "Διακοπή" στην κατάσταση "Waiting" (Αναμονή). Σε περίπτωση που η ηλιακή ακτινοβολία είναι επαρκής και υπάρχει έγκυρο δίκτυο, ο Sunny Central εναλλάσσει στη λειτουργία τροφοδοσίας. Σε περίπτωση που η ηλιακή ακτινοβολία και κατά συνέπεια η τάση εισόδου είναι πολύ χαμηλή, ο Sunny Central παραμένει στην κατάσταση "Wainting" (Αναμονή). Θέση διακόπτη "Stop" Αν ρυθμίσετε το διακόπτη με κλειδί στη θέση "Stop" ενώ ο Sunny Central βρίσκεται στην κατάσταση λειτουργίας "Waiting" (Αναμονή), ο κεντρικός διακόπτης DC απενεργοποιείται αυτόματα μέσω ενός μηχανισμού κίνησης και ο Sunny Central εναλλάσσει στην κατάσταση λειτουργίας "Stop" (Διακοπή). Αν ρυθμίσετε το διακόπτη με κλειδί στη θέση "Stop" ενώ ο Sunny Central βρίσκεται στην κατάσταση λειτουργίας "Λειτουργία φορτίου MPP", ο Sunny Central εναλλάσσει στην κατάσταση λειτουργίας "Shut-down" (Απενεργοποίηση). Όταν ολοκληρωθεί η απενεργοποίηση, ο κεντρικός διακόπτης DC απενεργοποιείται αυτόματα μέσω ενός μηχανισμού κίνησης και ο Sunny Central εναλλάσσει στην κατάσταση λειτουργίας "Stop" (Διακοπή). 3.4 Απενεργοποίηση έκτακτης ανάγκης Ο επαφέας απενεργοποίησης έκτακτης ανάγκης επιτρέπει στο χρήστη να αποσυνδέει αμέσως τον Sunny Central από το δίκτυο και από τη φωτοβολταϊκή γεννήτρια σε περίπτωση ανάγκης. Ενεργοποίηση της λειτουργίας απενεργοποίησης έκτακτης ανάγκης Η λειτουργία απενεργοποίησης έκτακτης ανάγκης πρέπει να ενεργοποιείται μόνο σε περίπτωση άμεσου κινδύνου. Το πάτημα του επαφέα απενεργοποίησης έκτακτης ανάγκης δεν συνεπάγεται ταχεία εκφόρτιση των πυκνωτών. Το πάτημα του επαφέα απενεργοποίησης έκτακτης ανάγκης ανοίγει το ρελέ DC, απενεργοποιεί τη γέφυρα του μετατροπέα και απομονώνει το μετατροπέα από το δίκτυο AC. 18 SC4-63HE-BE-BGR Εγχειρίδιο χειρισμού

19 SMA Solar Technology AG 3 Περιγραφή προϊόντος 3.5 Sunny Central Control Το Sunny Central Control είναι η μονάδα ελέγχου του Sunny Central. Με τη βοήθειά του μπορείτε, μεταξύ άλλων, να τροποποιείτε παραμέτρους και να εμφανίζετε καταστάσεις λειτουργίας και μηνύματα σφάλματος. Εικόνα 4: Πεδίο χειρισμού του Sunny Central Control Θέση Ονομασία Λειτουργία A Οθόνη 4 σειρών Β ESC Διακοπή/τερματισμός λειτουργίας/εισαγωγής Απάντηση ερωτήσεων με "Όχι" Επιστροφή στο προηγούμενο μενού Αλλαγή από τη βασική οθόνη στο κύριο μενού ή από το κύριο μενού στη βασική οθόνη C Βέλος προς τα πάνω Σειρά προς τα πάνω Αύξηση τιμής D Βέλος προς τα κάτω Σειρά προς τα κάτω Μείωση τιμής E ENTER Επιλογή λειτουργίας από το μενού Επιλογή τιμής Επιβεβαίωση της αλλαγής Απάντηση ερωτήσεων με "Ναι" Εγχειρίδιο χειρισμού SC4-63HE-BE-BGR

20 3 Περιγραφή προϊόντος SMA Solar Technology AG 3.6 Δομή μενού του Sunny Central Control Εικόνα 5: Δομή μενού του Sunny Central Control (Μέρος 1) 20 SC4-63HE-BE-BGR Εγχειρίδιο χειρισμού

21 SMA Solar Technology AG 3 Περιγραφή προϊόντος Εικόνα 6: Δομή μενού του Sunny Central Control (Μέρος 2) Εγχειρίδιο χειρισμού SC4-63HE-BE-BGR

22 3 Περιγραφή προϊόντος SMA Solar Technology AG Εικόνα 7: Δομή μενού του Sunny Central Control (Μέρος 3) Ενδείξεις για τη λειτουργία ομάδας Δεν υποστηρίζονται όλες οι ενδείξεις για τη λειτουργία ομάδας του Sunny Central. 3.7 Επισκόπηση των αναλογικών εισόδων Η συσκευή Sunny Central προσφέρει τη δυνατότητα σύνδεσης 2 αναλογικών αισθητήρων (ExtSollrr, ExtGlolrr) σε μια ειδική ράγα ακροδεκτών στο Sunny Central Control. Επιπλέον, το Sunny Central Control διαθέτει 4 εισόδους σήματος. Σε αυτή την περίπτωση, ο εξωτερικός αισθητήρας θερμοκρασίας TempExtC έχει τοποθετηθεί από το εργοστάσιο. Μπορείτε να διαμορφώσετε εξατομικευμένα τους αισθητήρες. Η ηλεκτρική σύνδεση των αισθητήρων περιγράφεται στις οδηγίες τοποθέτησης του Sunny Central. 22 SC4-63HE-BE-BGR Εγχειρίδιο χειρισμού

23 SMA Solar Technology AG 3 Περιγραφή προϊόντος Επισκόπηση των αναλογικών εισόδων Είσοδος ExtSolIrr ExtGloIrr ExtAlarm ExtSolP ExtSolQ TempExtC Περιγραφή Εξωτερικός αισθητήρας πρόσπτωσης ηλιακής ακτινοβολίας Πυρανόμετρο (μέτρηση της προσπίπτουσας συνολικής ηλιακής ακτινοβολίας) Εξωτερική είσοδος συναγερμού, π.χ. για την επιτήρηση της λειτουργίας του μετασχηματιστή μέσης τάσης Εξωτερική προεπιλογή θεωρητικής τιμής για την πραγματική ισχύ Εξωτερική προεπιλογή θεωρητικής τιμής για την άεργο ισχύ Εξωτερικός αισθητήρας θερμοκρασίας PT 100 (είναι εγκατεστημένος από το εργοστάσιο στον Sunny Central) 3.8 Παρακολούθηση της κατάστασης της μόνωσης Τρόπος λειτουργίας της παρακολούθησης της κατάστασης της μόνωσης Η παρακολούθηση της κατάστασης της μόνωσης εκτελείται από διατάξεις, οι οποίες εξασφαλίζουν προστασία εγκατάστασης σε ηλεκτρικές συσκευές. Υπάρχουν διάφοροι τρόποι της παρακολούθησης της κατάστασης της μόνωσης: Σε γειωμένα δίκτυα Η παρακολούθηση της κατάστασης της μόνωσης πραγματοποιείται με επιτήρηση ρεύματος σφάλματος. Σε περίπτωση μη λειτουργίας της μόνωσης, τα ρεύματα σφάλματος ανιχνεύονται και διακόπτονται. Σε μη γειωμένα δίκτυα Μια συσκευή επιτήρησης μόνωσης εξακριβώνει διαρκώς την αντίσταση μόνωσης μέσω μιας ενεργής μεθόδου μέτρησης. Αν δεν επιτυγχάνεται ένα όριο της αντίστασης μόνωσης, εμφανίζεται μια προειδοποίηση για τη μόνωση στις φωτεινές ενδείξεις και στο Sunny Central Control. Με αυτό τον τρόπο μπορούν να ληφθούν μέτρα, πριν προκύψουν κάποια σφάλματα, όπως για παράδειγμα ένας κίνδυνος για άτομα λόγω ρευμάτων διαφυγής ή βλάβη της εγκατάστασης. Αν η αντίσταση μόνωσης μειωθεί κάτω από μια οριακή τιμή, η εγκατάσταση μπορεί να απενεργοποιηθεί. Η απενεργοποίηση σε περίπτωση σφάλματος μπορεί να ρυθμιστεί μέσω μιας παραμέτρου. Εγχειρίδιο χειρισμού SC4-63HE-BE-BGR

24 3 Περιγραφή προϊόντος SMA Solar Technology AG GFDI Ανάλογα με την παραγγελία, η παρακολούθηση της κατάστασης της μόνωσης στον Sunny Central γίνεται μέσω της λειτουργίας Ground Fault Detection Interruption, ή εν συντομία GFDI. Σε αυτή την περίπτωση γειώνεται ένας πόλος της φωτοβολταϊκής γεννήτριας. Ως GFDI χρησιμοποιείται ένα αυτόματο σύστημα ασφαλείας υψηλής απόδοσης με ρυθμιζόμενο ρεύμα ενεργοποίησης στο χαρακτηριστικό K. Το GFDI είναι ενσωματωμένο στο μετατροπέα και συνδέεται μεταξύ μιας συλλεκτικής ράβδου εισόδου και της ράβδου αγωγού προστασίας. SMA Εικόνα 8: GFDI στον Sunny Central Βραχυκύκλωμα γείωσης στο μη γειωμένο πόλο Αν προκύψει βραχυκύκλωμα γείωσης σε ένα μη γειωμένο πόλο της φωτοβολταϊκής γεννήτριας, το ρεύμα σφάλματος ρέει μέσω του GFDI στο γειωμένο πόλο και οδηγεί σε ενεργοποίηση του GFDI. Με αυτό τον τρόπο, το ρεύμα σφάλματος διακόπτεται και η φωτοβολταϊκή γεννήτρια δεν γειώνεται οριστικά μέσω του βραχυκυκλώματος γείωσης. Όταν το GFDI ενεργοποιείται, ο μετατροπέας απενεργοποιείται μέσω της επιτήρησης και το σφάλμα μόνωσης πρέπει να αποκατασταθεί. Βραχυκύκλωμα γείωσης στο γειωμένο πόλο Σε περίπτωση ενός βραχυκυκλώματος γείωσης στο γειωμένο πόλο της φωτοβολταϊκής γεννήτριας, η GFDI γεφυρώνεται. Το βραχυκύκλωμα γείωσης στο γειωμένο πόλο δεν αναγνωρίζεται με σιγουριά. Αυτή η περίπτωση σφάλματος αναγνωρίζεται αν ο Sunny Central εξοπλίζεται με μια πρόσθετη συσκευή επιτήρησης μόνωσης. 24 SC4-63HE-BE-BGR Εγχειρίδιο χειρισμού

25 SMA Solar Technology AG 3 Περιγραφή προϊόντος Remote GFDI Ανάλογα με την παραγγελία, η παρακολούθηση της κατάστασης της μόνωσης στον Sunny Central γίνεται μέσω της λειτουργίας Ground Fault Detection Interruption με τηλεαπόζευξη, ή εν συντομία Remote GFDI. Σε αυτή την περίπτωση γειώνεται ένας πόλος της φωτοβολταϊκής γεννήτριας. Το Remote GFDI προσφέρει επιπλέον τη δυνατότητα για αυτόματο χειρισμό σφάλματος. Με αυτό τον τρόπο αποφεύγονται οι χρόνοι ακινητοποίησης και η ενδεχόμενη ανάγκη για σέρβις σε περίπτωση προσωρινών σφαλμάτων μόνωσης, όπως η δημιουργία συμπύκνωσης στις μονάδες. Ως Remote GFDI χρησιμοποιείται ένα αυτόματο σύστημα ασφαλείας υψηλής απόδοσης με ρυθμιζόμενο ρεύμα ενεργοποίησης στο χαρακτηριστικό K. Το Remote GFDI είναι ενσωματωμένο στο μετατροπέα και συνδέεται μεταξύ μιας συλλεκτικής ράβδου εισόδου και της ράβδου αγωγού προστασίας. SMA Εικόνα 9: Remote GFDI στον Sunny Central Αν ενεργοποιηθεί το Remote GFDI, μετά από μια εντολή ενεργοποίησης κλείνει μέσω ενός μηχανισμού κίνησης. Σε αυτή την περίπτωση, η εντολή ενεργοποίησης μπορεί να δοθεί και μέσω της τηλεαπόζευξης. Με αυτό τον τρόπο, ο μετατροπέας μπορεί μετά από το χρόνο αναμονής να εναλλάξει ξανά στη λειτουργία τροφοδοσίας Στην τυπική ρύθμιση του Sunny Central μπορούν να διενεργηθούν έως και 3 προσπάθειες ενεργοποίησης ανά ημέρα με το Remote GFDI. Αν το Remote GFDI ενεργοποιηθεί 3 φορές στη σειρά σε μια ημέρα, το λογισμικό εξακριβώνει ένα "Μόνιμο σφάλμα μόνωσης" και ο μετατροπέας δεν τίθεται πλέον σε λειτουργία. Σε αυτή την περίπτωση, η μόνωση πρέπει να ελεγχθεί και ενδεχομένως να επισκευαστεί από ειδικό ηλεκτρολόγο και το σφάλμα να επιβεβαιωθεί. Εγχειρίδιο χειρισμού SC4-63HE-BE-BGR

26 3 Περιγραφή προϊόντος SMA Solar Technology AG Soft Grounding Ανάλογα με την παραγγελία, η παρακολούθηση της κατάστασης μόνωσης στον Sunny Central γίνεται μέσω της λειτουργίας Soft Grounding. Σε αυτή την περίπτωση γειώνεται ένας πόλος της φωτοβολταϊκής γεννήτριας μέσω μιας αντίστασης. SMA INFO Εικόνα 10: Soft Grounding στον Sunny Central Με τη λειτουργία Soft Grounding, η μόνωση παρακολουθείται μέσω μέτρησης τάσης μεταξύ του γειωμένου πόλου και του PE. Σε αυτή την περίπτωση, το λογισμικό αξιολογεί την τάση DC "V PV + προς PE" για τη γείωση στο θετικό πόλο ή "V PV προς PE" για τη γείωση στον αρνητικό πόλο. Αν η ποσότητα της μετρημένης τάσης υπερβαίνει μια οριακή τιμή, η γείωση του φωτοβολταϊκού πεδίου ακυρώνεται και το ρεύμα σφάλματος διακόπτεται. Η οριακή τιμή μπορεί να παραμετροποιηθεί. Αν προκύψει ένα σφάλμα Soft Grounding, η μόνωση πρέπει να ελεγχθεί από ειδικό ηλεκτρολόγο και ενδεχομένως να επισκευαστεί. Η προστασία μόνωσης πρέπει να ενεργοποιηθεί ξανά μέσω του επαφέα επαναφοράς στη συσκευή. 26 SC4-63HE-BE-BGR Εγχειρίδιο χειρισμού

27 U2-F10 INFO TEST RESET MENU INFO TEST RESET MENU SMA Solar Technology AG 3 Περιγραφή προϊόντος Συσκευή επιτήρησης μόνωσης Η συσκευή επιτήρησης μόνωσης παρακολουθεί την αντίσταση μόνωσης του μετατροπέα. Σε αυτή την περίπτωση, η επιτήρηση μπορεί να συντονιστεί από το χρήστη με βάση τις φωτοβολταϊκές μονάδες που χρησιμοποιούνται. SUNNY CENTRAL 630HE SMA A U2-F10 C B Εικόνα 11: Παρακολούθηση κατάστασης μόνωσης ISO-PV-3 στον Sunny Central Αντικείμενο A Β C Περιγραφή Οθόνη Πλήκτρα χειρισμού Λυχνίες LED Στη συσκευή επιτήρησης μόνωσης είναι ενσωματωμένο ένα κύκλωμα μέτρησης και ένα ρελέ με μεταγωγική επαφή. Η παρακολούθηση της κατάστασης της μόνωσης συνδέεται μεταξύ της φωτοβολταϊκής τάσης και του αγωγού προστασίας PE. Αν προκύψει ένα σφάλμα μόνωσης, ένα κύκλωμα μέτρησης κλείνει. Σε περίπτωση που δεν επιτευχθεί η τιμή απόκρισης ALARM1, αυτό το κύκλωμα μέτρησης ενεργοποιεί μια προειδοποίηση και η LED1 ανάβει. Σε περίπτωση μη επίτευξης της τιμής απόκρισης ALARM2, το κύκλωμα μέτρησης δηλώνει μια βλάβη και ο μετατροπέας απενεργοποιείται. Η LED2 ανάβει. Χρησιμοποιούμενη συσκευή επιτήρησης μόνωσης Για την παρακολούθηση της κατάστασης της μόνωσης χρησιμοποιείται η συσκευή A-ISOMETER iso-pv της εταιρείας Bender GmbH und Co. KG. Εγχειρίδιο χειρισμού SC4-63HE-BE-BGR

28 3 Περιγραφή προϊόντος SMA Solar Technology AG 3.9 Εξωτερικό ρελέ επιτήρησης δικτύου Ανάλογα με την παραγγελία, εναλλακτικά προς την ενσωματωμένη επιτήρηση δικτύου ο Sunny Central μπορεί να εξοπλιστεί με ένα εξωτερικό ρελέ επιτήρησης δικτύου. Το εξωτερικό ρελέ επιτήρησης δικτύου επιτηρεί το δίκτυο, αναγνωρίζει υπερβάσεις των ορίων δικτύου και μεταδίδει στον Sunny Central ένα μήνυμα σφάλματος. Τα ρυθμισμένα όρια δικτύου στο εξωτερικό ρελέ επιτήρησης έχουν πάντα προτεραιότητα από τις ρυθμίσεις στο Sunny Central Control. Εικόνα 12: Εξωτερικό ρελέ επιτήρησης δικτύου στον Sunny Central Θέση A Β C Περιγραφή Οθόνη 2 σειρών Πλήκτρα χειρισμού Πλευρική είσοδος και περιστροφικός ρυθμιστής Χρησιμοποιούμενο εξωτερικό ρελέ επιτήρησης δικτύου Ως εξωτερικό ρελέ επιτήρησης χρησιμοποιείται η συσκευή Multi Function Relay Protection MFR 11 της εταιρείας Woodward Gavenor Company. 28 SC4-63HE-BE-BGR Εγχειρίδιο χειρισμού

29 SMA Solar Technology AG 3 Περιγραφή προϊόντος 3.10 Διαχείριση ασφάλειας δικτύου Απαιτήσεις Στη Γερμανία, οι φωτοβολταϊκές εγκαταστάσεις με ισχύ σύνδεσης πάνω από 100 kwp πρέπει να συμμετέχουν στη διαχείριση ασφάλειας τροφοδοσίας και δικτύου. Για το σκοπό αυτό δίνεται πρωτίστως η δυνατότητα στον υπεύθυνο δικτύου να μπορεί να περιορίσει την ισχύ της φωτοβολταϊκής εγκατάστασης με τηλεχειρισμό ή ακόμη και να τη μηδενίσει για μικρό χρονικό διάστημα σε σοβαρές περιπτώσεις. Για αυτό το λόγο, οι αντίστοιχες εντολές ελέγχου του υπεύθυνου δικτύου πρέπει να μεταδίδονται γρήγορα και αξιόπιστα στον Sunny Central και να εφαρμόζονται από τη συσκευή Low Voltage Ride Through (LVRT) Η λειτουργία LVRT διακόπτει την τροφοδοσία για σύντομο χρονικό διάστημα έως και 1,2 δευτερόλεπτα σε περίπτωση πτώσης του δικτύου και αρχίζει να επιτηρεί το δίκτυο. Μόλις επιστρέψει η τάση δικτύου, ο Sunny Central υποστηρίζει το δίκτυο με μέγιστη τροφοδοσία. Σε περίπτωση απωλειών δικτύου που διαρκούν περισσότερο, επεμβαίνει η επιτήρηση δικτύου και ο Sunny Central απομονώνεται από το δίκτυο. Οι οριακές τιμές για την επιτήρηση του δικτύου καθορίζονται από την επιχείρηση ηλεκτρισμού ή τις εθνικές προδιαγραφές. Σε περίπτωση που θέλετε να απενεργοποιήσετε την επιλογή LRVT, επικοινωνήστε με τη γραμμή εξυπηρέτησης SMA. Εγχειρίδιο χειρισμού SC4-63HE-BE-BGR

30 3 Περιγραφή προϊόντος SMA Solar Technology AG Περιορισμός πραγματικής ισχύος Η πραγματική ισχύς μπορεί να περιοριστεί ανεξάρτητα από τη συχνότητα δικτύου με 5 διαφορετικές μεθόδους. Σε αυτή την περίπτωση, ο περιορισμός μπορεί να ρυθμιστεί με μια παράμετρο ή να μεταβιβαστεί από τον υπεύθυνο δικτύου ως εξωτερικό σήμα. Επιπρόσθετα, η πραγματική ισχύς μπορεί να περιοριστεί ανάλογα με τη συχνότητα δικτύου Προεπιλογή άεργου ισχύος Ο Sunny Central μπορεί να τροφοδοτεί άεργο ισχύ. Για την προεπιλογή θεωρητικής τιμής προσφέρονται 10 μέθοδοι. Η διάθεση της άεργου ισχύος μπορεί να γίνει ως ακολούθως: Με εισαγωγή σταθερών παραμέτρων στο Sunny Central Control Με εξωτερικά σήματα του υπεύθυνου δικτύου Με χαρακτηριστικές καμπύλες που ρυθμίζονται στο Sunny Central Control 3.11 Αναγνώριση αυτόνομου δικτύου (Active Island Detection) Η λειτουργία Active Island Detection αναγνωρίζει τη δημιουργία αυτόνομων δικτύων σε περίπτωση πτώσης δικτύου και αποσυνδέει τον Sunny Central από το δίκτυο. Αυτόνομα δίκτυα προκύπτουν όταν προκύπτει πτώση του δικτύου μέσης τάσης και ταυτόχρονα ο Sunny Central τροφοδοτεί με μια συγκεκριμένη ισχύ ενώ στον ίδιο κλάδο του δικτύου υπάρχει ένας καταναλωτής με φορτίο ίδιου μεγέθους. Σε ένα τέτοιο αυτόνομο δίκτυο, ο Sunny Central μετράει τη δική του τάση, η οποία είναι ίση με τη συνηθισμένη τάση του δικτύου. Κατά συνέπεια, η ενσωματωμένη επιτήρηση δικτύου δεν αναγνωρίζει κάποιο σφάλμα και ο Sunny Central δεν αποσυνδέεται από το δίκτυο. Για να ενεργοποιήσετε τη λειτουργία Active Island Detection, επικοινωνήστε με τη γραμμή εξυπηρέτησης SMA NET Piggy-Back Το NET Piggy-Back είναι μι απρόσθετη μονάδα για το Sunny Central Control. Με το NET Piggy-Back μπορείτε να στείλετε με τα δεδομένα λειτουργίας της φωτοβολταϊκής εγκατάστασής σας απευθείας από το Sunny Central Control σε μια οποιαδήποτε ηλεκτρονική διεύθυνση. Για τη σύνδεση του NET Piggy-Back ανατρέξτε στην τεχνική τεκμηρίωση του NET Piggy-Back. 30 SC4-63HE-BE-BGR Εγχειρίδιο χειρισμού

31 SMA Solar Technology AG 3 Περιγραφή προϊόντος 3.13 Σειριακός αριθμός και τύπος μηχανήματος Ο σειριακός αριθμός (Serial No.) και ο τύπος μηχανήματος (Type) του Sunny Central αναφέρονται στην πινακίδα τύπου. Η πινακίδα τύπου βρίσκεται στον πίνακα DC, στην εσωτερική πλευρά της πόρτας. Εικόνα 13: Θέση της πινακίδας τύπου Ο σειριακός αριθμός (A) βρίσκεται επίσης στη μπροστινή πλευρά του Sunny Central. Μπορείτε να δείτε τον τύπο μηχανήματος και στο Sunny Central Control επιλέγοντας Device Set-up > System > Inverter Type. Εγχειρίδιο χειρισμού SC4-63HE-BE-BGR

32 4 Sunny Central Control SMA Solar Technology AG 4 Sunny Central Control 4.1 Διάρθρωση της οθόνης Η οθόνη του Sunny Central Control διαθέτει 4 σειρές. Εικόνα 14: Διάρθρωση της οθόνης Θέση A Β Επεξήγηση Ένδειξη παραμέτρων και καναλιών μέτρησης Η εντολή μενού, την οποία έχετε επιλέξει τη δεδομένη στιγμή, παρουσιάζεται σε αγκύλες [ ] (παράδειγμα Εικ. 14: [Device Set-up]). Περιοχή συμβόλων οθόνης Περιγραφή συμβόλων οθόνης Στην οθόνη του Sunny Central Control εμφανίζονται τα ακόλουθα σύμβολα. Σύμβολο Αναβοσβήνει Περιγραφή Αυτό το σύμβολο δηλώνει ότι προς τα κάτω υπάρχουν και άλλες εντολές μενού. Αυτό το σύμβολο δηλώνει ότι προς τα πάνω υπάρχουν και άλλες εντολές μενού. Αυτό το σύμβολο δηλώνει ότι προς τα πάνω και κάτω υπάρχουν και άλλες εντολές μενού. Αυτό το σύμβολο δηλώνει την εντολή μενού, την οποία έχετε επιλέξει τη δεδομένη στιγμή. Για εναλλαγή σε αυτή την εντολή μενού χρησιμοποιείτε τα πλήκτρα [ ] ή [ ]. Αυτό το σύμβολο δηλώνει ότι υπάρχει δυνατότητα αλλαγής μιας τιμής. Μετά την αλλαγή μιας τιμής και την επιβεβαίωση με το πλήκτρο [ENTER], το βέλος αναβοσβήνει. Με αυτό τον τρόπο δηλώνεται η αλλαγή της τιμής και η ανάγκη για επιβεβαίωση. Με ένα νέο πάτημα του πλήκτρου [ENTER], η αλλαγή επιβεβαιώνεται και υιοθετείται. Το πλήκτρο [ESC] ακυρώνει την αλλαγή. Το Sunny Central Control επεξεργάζεται δεδομένα. 32 SC4-63HE-BE-BGR Εγχειρίδιο χειρισμού

33 SMA Solar Technology AG 4 Sunny Central Control Οθόνη βασικής ένδειξης Αν υπάρχουν προειδοποιήσεις ή βλάβες, εμφανίζεται εναλλάξ το μήνυμα με την υψηλότερη προτεραιότητα και η βασική οθόνη. Οθόνη κύριου μενού Από το κύριο μενού μπορείτε να μεταβείτε σε όλες τις περιοχές του Sunny Central Control και να διενεργήσετε κάθε ρύθμιση. Αφετηρία για όλες τις διαδρομές πλοήγησης που περιγράφονται ακολούθως, είναι το κύριο μενού. Μηνύματα οθόνης κατά την αρχική ενεργοποίηση Μετά την ενεργοποίηση του Sunny Central, το Sunny Central Control ξεκινά την αρχική ενεργοποίηση. Στην αρχική ενεργοποίηση εμφανίζονται 3 διαδοχικά μηνύματα οθόνης. Μετά την αρχική ενεργοποίηση, ο Sunny Central εμφανίζει τις τιμές μέτρησης και τις στιγμιαίες τιμές του Sunny Central. Με τα πλήκτρα [ ] και [ ] ή [ENTER] μπορείτε να εναλλάσσετε μεταξύ των 3 οθονών. 4.2 Κωδικός και ρυθμίσεις συστήματος Αλλαγή αντίθεσης οθόνης Μπορείτε να αλλάξετε την αντίθεση της οθόνης από οποιοδήποτε μενού. Για να αυξήσετε την αντίθεση, πατήστε τα πλήκτρα [ESC] + [ ]. Για να μειώσετε την αντίθεση, πατήστε τα πλήκτρα [ESC] + [ ]. Εγχειρίδιο χειρισμού SC4-63HE-BE-BGR

34 4 Sunny Central Control SMA Solar Technology AG Εισαγωγή κωδικού Οι παράμετροι του Sunny Central που σχετίζονται με την ασφάλεια μπορούν να αλλάξουν μόνο με την εισαγωγή ενός κωδικού. Ζητήστε τον κωδικό από τη γραμμή εξυπηρέτησης SMA (βλ. κεφάλαιο 10 «Επικοινωνία», Σελίδα 111). 1. Επιλέξτε Device Set-up > Password. 2. Με τα πλήκτρα [ ] ή [ ] μπορείτε να επιλέξετε μεμονωμένες θέσεις του κωδικού, ενώ για την επιβεβαίωση της ρυθμισμένης τιμής χρησιμοποιείτε το πλήκτρο [ENTER]. Μετά από την επιβεβαίωση, οι καταχωρημένες τιμές εμφανίζονται με αστερίσκο. Το Sunny Central Control παράγει ηχητικό σήμα 3 φορές. Το Sunny Central Control δεν παράγει ηχητικό σήμα; Η καταχώρηση του κωδικού είναι λανθασμένη. Καταχωρήστε ξανά τον κωδικό Φραγή του Sunny Central Control Κατά την κανονική λειτουργία δεν επιτρέπεται η πρόσβαση σε παραμέτρους του Sunny Central που σχετίζονται με την ασφάλεια. Κλειδώστε το Sunny Central Control μετά από μια αλλαγή των παραμέτρων. Συμβουλή: Τα μεσάνυκτα (00:00 π.μ.) ή κατά την επανεκκίνηση του Sunny Central Control, η προστασία του κωδικού ενεργοποιείται αυτόματα. 1. Επιλέξτε Device Set-up > Password. 2. Καταχωρήστε ένα λανθασμένο κωδικό ή μην καταχωρήσετε κωδικό και επιβεβαιώστε με το πλήκτρο [ENTER] Ρύθμιση γλώσσας Μπορείτε να επιλέξετε γερμανικά, αγγλικά και ισπανικά. 1. Επιλέξτε Device Set-up > System > Language. 2. Επιλέξτε την επιθυμητή γλώσσα με τα πλήκτρα [ ] ή [ ]. 3. Πατήστε 2 φορές το πλήκτρο [ENTER] Αλλαγή ημερομηνίας και ώρας Η ημερομηνία και η ώρα του Sunny Central Control έχουν προρυθμιστεί με βάση τη ζώνη ώρας της Κεντρικής Ευρώπης (MEZ). 1. Επιλέξτε Device Set-up > System > Date/Time. 2. Επιλέξτε την εμφανιζόμενη ημερομηνία με τα πλήκτρα βελών και επιβεβαιώστε με το πλήκτρο [ENTER]. Η περιοχή προς αλλαγή αναβοσβήνει. 34 SC4-63HE-BE-BGR Εγχειρίδιο χειρισμού

35 SMA Solar Technology AG 4 Sunny Central Control 3. Ρυθμίστε την ημέρα, το μήνα και το έτος κάθε φορά με τα πλήκτρα βελών και επιβεβαιώστε κάθε ρύθμιση με το πλήκτρο [ENTER]. Ολοκληρώστε την εισαγωγή πατώντας ξανά το πλήκτρο [ENTER]. Η επιθυμητή ημερομηνία έχει ρυθμιστεί. 4. Επιλέξτε την εμφανιζόμενη ώρα με τα πλήκτρα βελών και επιβεβαιώστε με το πλήκτρο [ENTER]. 5. Ρυθμίστε τις ώρες και τα λεπτά για την ώρα κάθε φορά με τα πλήκτρα βελών και επιβεβαιώστε κάθε ρύθμιση με το πλήκτρο [ENTER]. Ολοκληρώστε την εισαγωγή πατώντας ξανά το πλήκτρο [ENTER]. Η επιθυμητή ώρα έχει ρυθμιστεί Ένδειξη έκδοσης Firmware Επιλέξτε Device Set-up > System > Firmware. 4.3 Δεδομένα μέτρησης Δεδομένα μέτρησης μέσω του Sunny Data Control Τα δεδομένα συνοψίζονται σε έναν κατάλογο καναλιών Ανάκληση δεδομένων μέτρησης από το Sunny Central Control 1. Επιλέξτε Long-Term Data > Meas. Chn. > SC...SCXXX. Το Sunny Central Control εμφανίζει τα κανάλια μέτρησης, τα οποία έχουν επιλεχθεί για την ένδειξη (βλ. κεφάλαιο 8 «Κανάλια μέτρησης του Sunny Central Control», Σελίδα 95). 2. Επιλέξτε κανάλι μέτρησης. 3. Επιλέξτε την ημερομηνία και επιβεβαιώστε με το πλήκτρο [ENTER]. Εγχειρίδιο χειρισμού SC4-63HE-BE-BGR

36 4 Sunny Central Control SMA Solar Technology AG Εμφάνιση ημερήσιων τιμών ενεργειακής απόδοσης 1. Επιλέξτε Long-Term Data > Energy Yield. Οι ημερήσιες τιμές συνοψίζονται κατά μήνα. 2. Επιλέξτε τον επιθυμητό μήνα και επιβεβαιώστε με το πλήκτρο [ENTER] Διαγραφή ημερήσιων τιμών ενεργειακής απόδοσης 1. Επιλέξτε Device Set-up > Parameters > Param.-Function. Η ένδειξη αναβοσβήνει. 2. Επιλέξτε Del Daily Value και επιβεβαιώστε με το πλήκτρο [ENTER] Προσθήκη περισσότερων καναλιών μέτρησης στον κατάλογο μακρόχρονων δεδομένων Το Sunny Central Control εμφανίζει μόνιμα 14 κανάλια μέτρησης. 1. Επιλέξτε Device Set-up > Data archives > Chan. Select. > SC...SCXXX. Το Sunny Central Control εμφανίζει όλα τα κανάλια μέτρησης (βλ. κεφάλαιο 8 «Κανάλια μέτρησης του Sunny Central Control», Σελίδα 95). Τα κανάλια μέτρησης που εμφανίζονται ήδη στο μενού Long-Term Data > Meas. Chn. > SC...SCXXX, επισημαίνονται με μια τελεία. 2. Επιλέξτε κανάλι μέτρησης και επιβεβαιώστε με το πλήκτρο [ENTER]. Με αυτό τον τρόπο, το κανάλι μέτρησης θα εμφανίζεται μελλοντικά στην επιλογή Long-Term Data > Meas. Chn. > SC...SCXXX. Μπροστά από το επιλεγμένο κανάλι μέτρησης εμφανίζεται μια τελεία και το συγκεκριμένο κανάλι προστίθεται στον κατάλογο μακρόχρονων δεδομένων. 3. Κατά την έξοδο από το μενού, επιβεβαιώστε το ερώτημα ασφαλείας πατώντας 2 φορές το πλήκτρο [ENTER]. Ένα ακόμα κανάλι μέτρησης προστίθεται στον κατάλογο μακρόχρονων δεδομένων Επαναφορά καταλόγου μακρόχρονων δεδομένων των καναλιών μέτρησης στην εργοστασιακή ρύθμιση 1. Καταχωρήστε τον κωδικό (βλ. κεφάλαιο «Εισαγωγή κωδικού», Σελίδα 34). 2. Επιλέξτε Device Set-up > Parameters > Param.-Function. Η ένδειξη αναβοσβήνει. 3. Επιλέξτε default chan. και επιβεβαιώστε με το πλήκτρο [ENTER]. Η γραμμή σταματά να αναβοσβήνει. 4. Πατήστε το πλήκτρο [ENTER]. 36 SC4-63HE-BE-BGR Εγχειρίδιο χειρισμού

37 SMA Solar Technology AG 4 Sunny Central Control Διαγραφή δεδομένων μέτρησης 1. Καταχωρήστε τον κωδικό (βλ. κεφάλαιο «Εισαγωγή κωδικού», Σελίδα 34). 2. Επαναφέρετε τα κανάλια μέτρησης στην εργοστασιακή ρύθμιση (βλ. κεφάλαιο «Επαναφορά καταλόγου μακρόχρονων δεδομένων των καναλιών μέτρησης στην εργοστασιακή ρύθμιση», Σελίδα 36). 3. Επιλέξτε Device Set-up > Parameters > Param.-Function. Η γραμμή αναβοσβήνει. 4. Επιλέξτε Del Meas. Data. Η γραμμή σταματά να αναβοσβήνει. 5. Πατήστε το πλήκτρο [ENTER]. 4.4 Παράμετροι Αλλαγή παραμέτρων Σφάλμα λειτουργίας του Sunny Central λόγω εσφαλμένων ρυθμίσεων Σε περίπτωση εσφαλμένων ρυθμίσεων των παραμέτρων, η λειτουργία του Sunny Central δεν μπορεί να εξασφαλιστεί. Οι παράμετροι που χαρακτηρίζονται με * στην επισκόπηση παραμέτρων, μπορούν να αλλάξουν μόνο κατόπιν συνεννόησης με την SMA Solar Technology AG (βλ. κεφάλαιο 9 «Παράμετροι», Σελίδα 97). Για να εμποδίσετε ανεπίτρεπτες αλλαγές παραμέτρων από τρίτους, ρυθμίστε ξανά τη φραγή στο Sunny Central Control μετά από εργασίες στο Sunny Central Control (βλ. κεφάλαιο «Φραγή του Sunny Central Control», Σελίδα 34). Προστασία παραμέτρων για τις παραμέτρους δικτύου Όλες οι τιμές στις περιοχές παραμέτρων αποσύνδεσης δικτύου και σύνδεσης δικτύου σχετίζονται με την ασφάλεια δικτύου και μπορούν να τροποποιηθούν μόνο στην κατάσταση λειτουργίας "Stop" (Διακοπή). Οι αλλαγές σε αυτές τις παραμέτρους πρέπει να γίνονται μόνο με τη συναίνεση της SMA Solar Technology AG. Μπορείτε να αλλάξετε τις παραμέτρους με 3 τρόπους: Επιτόπου με ένα φορητό υπολογιστή μέσω της διεπαφής σέρβις και το λογισμικό Sunny Data Control (βλ. εγχειρίδιο χειρισμού του Sunny Data Control). Μέσω απομακρυσμένης πρόσβασης από έναν Η/Υ με το Sunny Data Control ή μέσω του Sunny WebBox (βλ. εγχειρίδιο χειρισμού του Sunny WebBox). Δεν μπορούν να τροποποιηθούν όλες οι παράμετροι μέσω απομακρυσμένης πρόσβασης. Στο Sunny Central με το Sunny Central Control. Εγχειρίδιο χειρισμού SC4-63HE-BE-BGR

38 4 Sunny Central Control SMA Solar Technology AG 1. Καταχωρήστε τον κωδικό (βλ. κεφάλαιο «Εισαγωγή κωδικού», Σελίδα 34). 2. Επιλέξτε Device Set-up > Parameters. Ανοίγει το μενού με τις διαθέσιμες ομάδες παραμέτρων (βλ. κεφάλαιο 9 «Παράμετροι», Σελίδα 97). 3. Με το πλήκτρο [ ] επιλέξτε την ομάδα παραμέτρων, στην οποία πρέπει να αλλάξετε μια παράμετρο. 4. Με το πλήκτρο [ ] επιλέξτε την παράμετρο που πρέπει να αλλάξει. 5. Σημειώστε την προρυθμισμένη τιμή της παραμέτρου. 6. Για έξοδο από το μενού πατήστε το πλήκτρο [ESC] Αποθήκευση παραμέτρων 1. Καταχωρήστε τον κωδικό (βλ. κεφάλαιο «Εισαγωγή κωδικού», Σελίδα 34). 2. Επιλέξτε Device Set-up > Parameters > save parameter. 3. Πατήστε 2 φορές το πλήκτρο [ENTER] Επαναφορά παραμέτρων 1. Επιλέξτε Device Set-up > Parameters. Ανοίγει το μενού με τις διαθέσιμες ομάδες παραμέτρων (βλ. κεφάλαιο 9 «Παράμετροι», Σελίδα 97). 2. Με το πλήκτρο [ ] επιλέξτε την ομάδα παραμέτρων, την οποία πρέπει να αλλάξετε. 3. Με το πλήκτρο [ ] επιλέξτε την παράμετρο που πρέπει να αλλάξει. 4. Καταχωρήστε την αρχική τιμή της παραμέτρου. 5. Επιβεβαιώστε την αλλαγή με το πλήκτρο [ENTER]. 38 SC4-63HE-BE-BGR Εγχειρίδιο χειρισμού

39 SMA Solar Technology AG 4 Sunny Central Control 4.5 Αποστολή δεδομένων Ενεργοποίηση λειτουργίας αναφορών μέσω ηλεκτρονικού ταχυδρομείου Οι αναφορές στέλνονται μέσω , μόνο αν έχει ενεργοποιηθεί η σχετική λειτουργία. 1. Καταχωρήστε τον κωδικό (βλ. κεφάλαιο «Εισαγωγή κωδικού», Σελίδα 34). 2. Επιλέξτε Device Set-up > NET/ > Remote-Info. Εμφανίζεται το μενού Remote-Info. 3. Πατήστε το πλήκτρο [ENTER]. Η γραμμή κάτω από το " " αναβοσβήνει. 4. Με το πλήκτρο [ ] επιλέξτε activated. 5. Πατήστε 2 φορές το πλήκτρο [ENTER] Επιλογή είδους αναφοράς για αποστολή Είδη αναφορών και δυνατότητες ρύθμισης Αναφορά Περιγραφή Ρυθμιζόμενο μέγεθος Plant-Info (Πληροφορίες εγκατάστασης) Αναφορά για τις τρέχουσες τιμές της εγκατάστασής σας, όπως για παράδειγμα E-Total, E-Today. no report (καμία αναφορά) Daily report (ημερήσια αναφορά, συνιστάται) Εγχειρίδιο χειρισμού SC4-63HE-BE-BGR

40 4 Sunny Central Control SMA Solar Technology AG Αναφορά Περιγραφή Ρυθμιζόμενο μέγεθος Warnings (Προειδοποιήσεις) Errors (Σφάλματα) Events (Συμβάντα) Send at (Ημερήσια αναφορά από) Αναφορά "Plant-Info" Αναφορά για τις προκύπτουσες προειδοποιήσεις (βλ. κεφάλαιο 7.3 «Προειδοποιήσεις», Σελίδα 82). Αναφορά για τα προκύπτοντα σφάλματα (βλ. κεφάλαιο 7.4 «Βλάβες», Σελίδα 85). Αναφορά για τα προκύπτοντα συμβάντα (βλ. κεφάλαιο 7.5 «Συμβάντα», Σελίδα 93). Εκτός από τις αναφορές, έχετε επιπλέον τη δυνατότητα να εμφανίζετε τα συμβάντα στο Sunny Central Control από το μενού Long-Term Data > Plant Status. Εδώ ρυθμίζεται η ώρα που θα αποσταλεί η ημερήσια αναφορά. Η SMA Solar Technology AG συνιστά να ρυθμίζετε την ώρα στις 22:15. no report (καμία αναφορά) Hourly report (ωριαία αναφορά) Daily report (ημερήσια αναφορά, συνιστάται) no report (καμία αναφορά) Hourly report (ωριαία αναφορά, συνιστάται) daily report (ημερήσια αναφορά) no report (καμία αναφορά) Hourly report (ωριαία αναφορά) Daily report (ημερήσια αναφορά, συνιστάται) Ώρα Ένδειξη GERAET (Συσκευή) SERIENNUMMER (Σειριακός αριθμός) E-Total E-Today Περιγραφή Ονομασία του Sunny Central Σειριακός αριθμός του Sunny Central Συνολική ενέργεια, την οποία τροφοδότησε ο Sunny Central κατά τη διάρκεια του χρόνου λειτουργίας του στο δίκτυο Ενέργεια, την οποία τροφοδότησε ο Sunny Central τη συγκεκριμένη ημέρα στο δίκτυο 40 SC4-63HE-BE-BGR Εγχειρίδιο χειρισμού
