5.6 Púzdra integrovaných obvodov : Najlacnejšie a najpoužívanejšie integrované obvody (IO -

v dvoch radoch, kvôli čomu sú nazývané DIL (DIP) - Dual In Line Package. Obr. 5.

12 Púzdro DIL40 integrovaného obvodu DIL púzdra sú štandardné s 8, 14, 16, 18, 20, 24 a 40

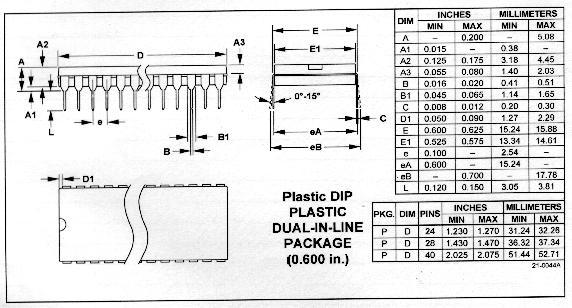

1 5.6 Púzdra integrovaných obvodov : Najlacnejšie a najpoužívanejšie integrované obvody (IO - Integrovaný Obvod, IC - Integrated Circuits) sú dodávané v plastickom púzdre s vývodmi (pinmi) v dvoch radoch, kvôli čomu sú nazývané DIL (DIP) - Dual In Line Package. Obr Púzdro DIL18 integrovaného obvodu Obr Púzdro DIL40 integrovaného obvodu DIL púzdra sú štandardné s 8, 14, 16, 18, 20, 24 a 40 vývodmi. Rozteč vývodov (pinov) je 0,10 čo je 2,54 mm. Všetky rozmery puzdier DIP sú normované a uvedené v katalógoch. Obr : výber z katalógu rozmery púzdra DIL

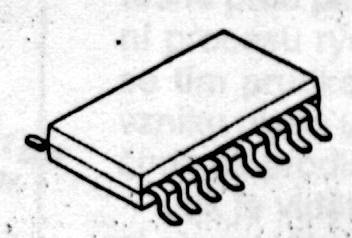

2 Dnes sa čoraz častejšie kvôli miniaturizácii používa technológia povrchovej montáže ( SMD ). Tomuto trendu sa museli prispôsobiť i púzdra IO. Púzdra WIDE SO ( Small Outline package ) používané pre povrchovú montáž majú vývody špeciálne upravené pre osádzanie do plošného spoja technológiou SMD. Rozteč vývodov u týchto púzdier je 0,050 čo je 1,27 mm. Obr Púzdro WIDE SO 16 pre plochú montáž Pre jednoznačnú identifikáciu pinov je na púzdre IO značka, podľa ktorej sa tieto piny identifikujú. Při pohľade zhora na púzdro IO musí byť značka na ľavej strane. Vývod číslo 1 je ľavý spodný pin. Ostatné piny sa číslujú v smere hodinových ručičiek. identifikačná značka SN 74 AHC 01 Obr Označovanie pinov IO Každý IO má dva vstupy (piny) pre napájanie. Kladný pól napájacieho zdroja označovaný V cc (U cc ) je pripojený na jeden z vývodov (obyčajne to je +5 V) a záporný pól označovaný ako GND (ground - zem) je pripojený na druhý vývod. Napájanie sa tak dostáva ku všetkým prvkom umiestneným v púzdre. U púzdier logických obvodov platí pravidlo, podľa ktorého je posledný pin v dolnom rade GND a prvý pin v hornom rade napájacie napätie V cc.

3 5.7 Označovanie obvodov TTL Aby sme rozpoznali aké logické prvky sú umiestnené v púzdre, je každému typu integrovaného obvodu priradené charakteristické číslo. Údaje o type (rodine) prvku, výrobnej technológii a druhu logických prvkov sú zakódované v tomto čísle. Jedným z najvýznamnejších svetových výrobcov logických obvodov TTL je firma Texas Instruments, ktorého značenie IO LO je následovné : SN 74 AHC S A N R SN - označuje výrobcu (SN Texas Instruments, M Motorola... ) 74 - označenie rodiny TTL (74 komerčné prevedenie, 54 military) AHC -označenie modifikácie (ak je vynechané jedná sa o štandardné prevedenie TTL) S - rozšírenie (R tlmiace odpory na vstupoch a výstupoch, S Schottkyho ochranné diódy... ) 16 - bitová šírka 25 - bližšia špecifikácia (4 posuv úrovne, 25 pre budenie 25Ω zbernice) označenie funkcie obvodu A - označenie revízie (písmena A.. Z) N - typ púzdra (N-PDIP, J-CDIP, DB-SSOP, DBV-SOT, FN-PLCC... ) R - typ balenia (R štandard) Logické obvody vyrábané v bývalom československu firmou TESLA boli označované písmenami MH.

4 5.8 Prehľad logických integrovaných obvodov : Prehľad kombinačných logických obvodov typu 74xx ukazuje tabuľka : Typ 74xx charakteristika Typ 74xx charakteristika 00 4 x 2 vstup NAND 51 2 x AND-OR-INVERT 01 4 x 2 vstup NAND 54 AND-OR-INVERT 02 4 x 2 vstup NOR 55 AND-OR-INVERT 2x4 vstup 03 4 x 2 vstup NAND 58 AND-OR-INVERT 2x4 vstup 04 6 x invertor 73 2 x KO J-K s nulovaním 05 6 x invertor (OK) 74 2 x KO D s nul. a nast x invertor (OK) 75 2 x 4 bit. register D 07 6 x budič (OK) 76 2 x KO J-K s nul. a nast x 2 vstup AND 77 4 x latch 09 4 x 2 vstup AND (OK) 83 4 bit. úplná bin. sčítačka 10 3 x 3 vstup NAND 85 4 bit. sčítací komparátor 11 3 x 3 vstup AND 86 4 x 2 vstup XOR 12 3 x 3 vstup NAND (OK) 90 4 bit. dekadický čítač 13 2 x 4 vstup Schmitt KO 91 8 bitový posuvný register 14 6 x Schmitt invertor 92 4 bit. čítač-delič x 3 vstup AND (OK) 93 4 bit. binárny čítač 19 3 x 3 vstup AND (OK) bit. posuvný register 20 2 x 4 vstup NAND 96 5 bit. posuvný register 21 2 x 4 vstup AND x KO J-K s nulovaním 22 2 x 4 vstup NAND (OK) x KO J-K s nul. a nast x 4 vstup NAND (OK) x KO J-K s nul. a nast x 2 vstup NAND x KO J-K 27 3 x 3 vstup NOR x KO J-K neg x 2 vstup výkon. NOR 122 MKO s nul vstup NAND x MKO s nul x 2 vstup OR x výk. budič zbernice 33 4 x 2 vstup výkon. NOR x výk. budič zbernice 37 4 x 2 vstup. NAND x Schmitt NAND 38 4 x 2 vstup výkon. NAND vstup NAND 40 2 x 4 vstup výkon. NAND x XOR 42 dekoder BCD/ dekad bit. dekoder 47 dekoder BCD/7segment 138 bin. dekoder/demux 48 dekoder BCD/7segment x BCD dekoder/demux

5 Typ 74xx charakteristika Typ 74xx charakteristika 145 dekodér BCD na dekadický 168 syn. č bit. obojsmerný čítač 147 dekodér dekad. na BCD 169 syn. č bit. obojsmerný čítač 148 bin. prior. dekodér 1 z bitový register bit. MX, selektor dát bit. hradl. register D s nul vstupový multiplexor bit. D register s nul x MX/selektor dát 1 zo bit. D register s nul. 154 dek. BCD na 1 z 16 / demux bit. aritm.log. jednotka x 2bit. bin. dek./demux bit. aritm.log. jednotka x 2 bit. binárny dekodér / demux 190 synchr. dek. obojsmerný čítač x 2 vstup. sel. dát, MX 191 syn. bin. obojsmerný čítač x 2 vstup. sel. dát, MX 192 syn. 4 bit. obojsmerný dek. čítač 160 prednast. dekad. čítač 193 syn. 4 bit. obojsmerný binárny čítač 161 synchr. prog. 4 bit. čítač bit. PIPO pos. register 162 synchr. prog. 4 bit. čítač bitový register 163 synchr. prog. 4 bit. čítač 196 prog. dekad. čítač bit. SIPO posuvný register 197 progamovateľný 4 bit. bin. čítač bit. PIPO posuvný register x Schmittov MKO bit PIPO posuvný register s nul x Schmittov MKO Prehľad obvodov CMOS 4000 ukazuje tabuľka : Hradlá NAND 2 vstupové 4001, 4093, 4501, 4572, vstupové vstupové vstupové 4048, 4068 NOR 2 vstupové 4001, 4501, vstupové 4000, vstupové vstupové 4048, 4078 AND 4037, 4048, 4068, 4073, 4081, 4082 OR 4037, 4048, 4071, 4075, 4078, 4072 XOR 4030, 4070, 4077, 4507, 4519, 4583 ANO OR invertor 4048, 4085, 4086, 4506 Invertory 4007, 4041, 4069, 4572, 4584, Oddelovače, Invertované 4009, 4041, 4049, 4502, 40098, budiče Neinvert. 4010, 4041, 4050, 4054, 4503, Prevodníky Invertované 4104

6 Klopné obvody Čítače Registre Dekodéry Multiplexory úrovní Neinvert. 4104, 4504, Schmittové klopné obvody 4093, 4583, 4584, D 4013, 4076 JK 4027, 4095, 4096 BCD 4018, 4026, 4029, 4033, 4059, 4510, 4518, 4522, 4534, 4553, 4566, 4569, Binárne 4020, 4024, 4029, 4040, 4045, 4060, 4516, 4520, 4521, 4526, 4568, 4569 Johnsonové 4017, 4022, Vratné 4029, 4510, 4516, 4522, 4526, Posuvné 4006, 4014, 4015, 4021, 4031, 4034, 4035, 4062, 4094, 4517, 4557, 4562, 40100, Adresovateľné 4580, Aproximačné 4549, z X 4028, 4514, 4515, 4555, 4556 BCD / 7 segment 4026, 4033, 4055, 4056, 4311, 4511, 4513, 4543, 4544, 4547, 4558 Číslicové 4019, 4512, 4519, 4539 Analogové 4051, 4052, 4053, 4067, 4097, 4351, 4352, 4353, 4529, 4551 Spínače 4016, 4066, 4316 Strádače 4042, 4043, 4044, 4099, 4508, 4597, 4598, 4599 Časovače 4047, 4098, 4528, 4536, 4538, 4541, 4548
