Kontroler ECL Apex 20 i ECA 20 (ECL Apex Web Panel)

Transcript

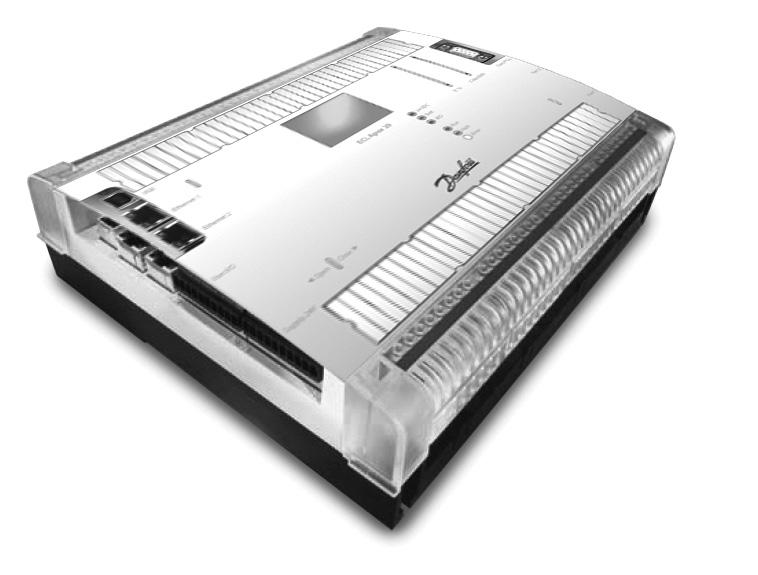

1 Kontroler i ECA 20 (ECL Apex Web Panel) Opis i ECA 20 Kontroler i ECA 20 (ECL Apex Web Panel) se koristi u velikim sistemima daljinskog grejanja. Projektovala ih je i proizvela kompanija Saia-Burgess. je slobodno programabilni kontroler (FPC / PLC) za regulaciju temperature i pritiska kao i za nadzor u sistemima daljinskog grejanja. Sa se upravlja preko PC računara ili pomoću ECL Apex Web Panel-a. Ulazni signali temperature su bazirani na signalima Pt 1000 ili 0-10 V. ECA 20 (ECL Apex Web Panel) Ulazni signali pritiska su bazirani na signalu 0-10 V. Pokretanje motornih regulacionih ventila je bazirano na signalima 0-10 V. Pokretanje pumpi je bazirano na relejnim izlazima. Prednosti su između ostalog: Slobodno programiranje kontrolera Fleksiblilnia konfiguracija ulaza i izlaza kao i proširivost. Fleksibilne moguc ı nosti komunikacije Onboard web server Web panel, sa ekranom u boji osetljivim na dodir touch screen, služi kao ekran, a odvojen je od kontrolera. treba da se nalazi u ormanu. Primena Primer 1: Sve prikazane komponente (SF = senzor protoka, SP = senzor pritiska, ST = senzor temperature, P = pumpe) su žicama povezane na. Danfoss VD.KT.V3.45 1

2 Primena Primer 2: Sve prikazane komponente (SF = senzor protoka, SP = senzor pritiska, ST = senzor temperature, P = pumpe) su žicama povezane na. Naručivanje Tip Opis Kodni broj ECA 20, ECL Apex Web Panel Kontroler (Saia-Burgess: PCD2.M5540 opremljen sa jednim specijalnim modulom, PCD2.W4xx). Sa proizvodom se isporučuje: Baterija (CR 2032) za back-up vremena Instrukcije Konektori (sa brojevima) za napajanje itd. ECL Apex Web Panel (Saia-Burgess: PCD7.D457STCF Micro-Browser Panel) Sa proizvodom se isporučuje: Instrukcije Utikač za napajanje / RS vijka za pričvršcćivanje u predni panel ormana 087B B2504 Moduli za proširenje Tip Opis Kodni broj Saia-Burgess memorijski modul Saia-Burgess memorijski modul Saia-Burgess kućište za proširenja Kupuje se kod lokalnih predstavnika Saia-Burgess Pribor PCD2.E110 (ulaz, 8 x digital) PCD2.E165 (ulaz 16 x digital) PCD2.A200 (izlaz, 4 x relays, NO) PCD2.A220 (izlaz, 6 x relays, NO) PCD2.W200 (ulaz, 8 x 0-10 V.) PCD2.W220 (ulaz, 8 x Pt 1000 senzor temperature) PCD2.W400 (izlaz, 4 x 0-10 V) PCD7.D3100E (ekran za umetanje u ) PCD7.R551M04 (fleš memorija, 4 MB) PCD2.C2000 Koristi PCD2.K106, kabel za povezivanje sa kućištem za proširivanje Tip Opis Kodni broj Kabel za povezivanje PC - : (USB muški, tip A --- USB muški, tip B). Kupuje se u prodavnici računarskog pribora. Kabel za povezivanje PG5 ) Ne isporučuje Danfoss - Web Panel: Ethernet kabel ili 9-to polna D-utičnica za 9-pole D-utikač, Null Modem Cable. Kupuje se u prodavnici računarskog pribora. Softver za programiranje. Kupuje se kod lokalnih predstavnika Saia-Burgess 2 Danfoss VD.KT.V3.45

3 Naručivanje (nastavak) Senzori temperature Pt 1000 (1000ohm/0 C) Tip Opis Kodni broj ESMT Senzor spoljne temperature 084N1012 ESM-10 Senzor spobne temperature 087B1164 ESM-11 Površinski senzor 087B1165 ESMB-12 Univerzalni senzor 087B1184 ESMC Površinski senzor sa 2m kabla 087N0011 ESMU-100 Uranjajuci senzor, 100mm, bakar 087B1180 ESMU-250 Uranjajuci senzor, 200mm, bakar 087B1181 ESMU-100 Uranjajuci senzor, 100mm, nerđajući čelik 087B1182 ESMU-250 Uranjajuci senzor, 200mm, nerđajući čelik 087B1183 Tehnički podaci ECA 20 Web Panel Napon napajanja Transformato mora biti klase 2 (dvostruko izolovan) Temperatura okoline 24 V d.c., +25% / -20%, min. 0.6 A Postavljen na vertikalnu povšinu 0-55 C. Ostale pozicije 0-40 C 24 V d.c., +30% / -20%, min. 0.6 A 0-50 C Temperatura skladištenja C C Vlažnost 10-95% RH, bez kondenzacije 5-95% RH, bez kondenzacije IP klasa zaštite IP 20 (kada će biti montiran u orman sa zaštitom) Materijal kućišta PC / ABS PC / čelik Montaža Paralelno montirano na dve gornje montažne šine širine 35mm ili sa 4 vijka M4. Bekap datuma i vremena Litijumska baterija CR 2032 Maksimalni broj ulaza/izlaza Maksimalan broj modula ulaz/izlaz 1024 (kada se koristi kućište za proširenja PCD2.C2000) 61 (G4 I/O modul uklj.) Težina 0.95 kg + (5 modules x 0.04 kg) = 1.15 kg 1 kg Obeležavanje u skladu sa standardima EMC-Direktiva LVD -Direktiva RoHS-Direktiva IP 65 (sa prednje strane kada je montiran u orman U izrez Softver za programiranje kontroler, opis G4 I/O moduli i numerisanje slotova je programiran pomoću softvera PG5 The se isporučuje sa G4 I/O modulom koji sadrži 4 konektora: X11, X12, X13 i X14: Slot 0: Prazno Slot 1: Prazno Slot 2: Prazno Slot 3: Prazno Slot 4: X11, digitalni izlaz (DO), 5 x relej NO Ponuđeni methodi programiranja su: S-Edit (lista instrukcija) GRAFTEC (sekvencionalni funkcionalni dijagram) FUPLA (fununkcionalni blok dijagram) Slot 5: X12, digitalni ulaz (DI), 10 x DI Slot 6: X13a, analogni izlaz (AO), 3 x 0-10 V X13b, analogni ulaz (AI), 5 x Pt 1000 Slot 7: X14, analogni izlaz (AI), 9 x 0-10 V ili 0-20 ma Slotovi 0, 1, 2 i 3 mogu da se koriste za dodatne module. VD.KT.V3.45 Danfoss

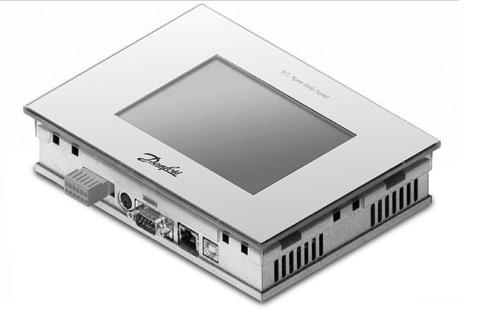

4 Elektro povezivanje = Dvostruko izolovani (dupla komora) ECA 20 (ECL Apex Web Panel), opis ECL Apex Web Panel (Saia-Burgess: PCD7.D457STCF) ima: 5.7 STN ekran osetljiv na dodir za pozadinskim osvetljenjem 256 boja 640 x 480 tačaka 4 MB fleš memorija za lokani web server Saia-Burgess Micro-Browser - pretraživač RJ45 Ethernet comunikaciju RS 232 / RS 485 USB servisni port 24 V d.c. napojni ulaz, veze USB Servisni port (USB B-tip), veza sa PC C 1 S-Net / MPI ETH1 Ethernet 1 C 2 Com / PGU ETH2 Ethernet Port "User I/O" Port Napajanje 24 V dc Kleme = + (plus) Kleme = - (minus) C 3 I / O Bus proširenje, komunikacija Tip Opis Napomena ModBus Ethernet, RJ45 USB connector M-Bus Koristi se RS 485 port. Drajver za ModBus mora biti prebačen u pomoću softvera za programiranje PG5. Kommunikacija između i ECL Apex Web Panel-a kao i sa internetom. Servisni port (veza sa PC). Za programiranje ECL Apex 20. RS 232 veza za M-Bus master. M-Bus master ima vezu sa merilom toplote. Merila toplote za ovu namenu trebaju drajver koji isporučuje Saia-Burgess. Drajver je prebačen u. 4 Danfoss VD.KT.V3.45

5 ECA 20 Web Panel, veze i komunikacija USB Ethernet Pin_1 : DCD Pin_2 : RX Pin_3 : TX Pin_4 : DTR Pin_5 : GND Pin_6 : DSR Pin_7 : RTS Pin_8 : CTS Pin_9 : ne koristi RS232 PS/2 RS485 Napajanje D /D GND 24 V DC GND GND X1 X2 X3 X4 X5 Tip Opsi Napomena X1 USB port (B tip) - Servisni Port Upload FirmWare programa sa PC X2 Ethernet RJ45 konektor glavna komunikacija (brza) X3 RS 232 D-SUB 9 polni konektor za printer ili S-BUS Sporija konekcija komunikaciju X4 PS/2 konektor Konektor za tastaturu X5 Kombinovani konektor RS 485 / napajanje 24 V d.c. Moguće veze Veza PC Kabel Kabel Web Panel 1 x USB, A - B x 2 x Ethernet cable x 3 x USB, A-B x 4 x RS232 D-SUB 9 polni x 1 i 2 su tipične veze G4 I/O modul X11, digitalni izlaz (DO) Tip izlaza Relejni kontakt, NO (Normalno otvoren), SPST (jednopolni kontakt relej) Broj izlaza 5 10 kom. sa vijkom, svaki max. 2.5 mm² Indikator rada izlaz LED lampica po izlazu, zelena Max. opterećenje 2 A pri 250 V a.c., AC1 1 A pri 250 V a.c., AC11 Ugrađeni varistor za zaštitu kontakta 2 A pri 50 V d.c., DC11 1 A pri 24 V d.c., DC11 Nije prisutan X12, digitalni izlaz (DI) Tip izlaza Prekidač Broj ulaza kom. sa vijkom, svaki max. 2.5 mm² Indikator rada ulaz LED lampica po izlazu, crvena Aktivacija ulaza Source or sink operation Logika "0" -30 V < V.in < 5 V Logika "1" 15 V < V.in < 30 V Ulazna struja 4 ma po ulazu na 24 V d.c. Zakašnjenje ulaza 8 ms tipično VD.KT.V3.45 Danfoss

6 X13a, analogni izlaz (AO) Tip izlaza 0-10 V d.c. Broj izlaza 3 Rezolucija Max. opterećenje Preciznost, ozlaznog signala Zaštita 8 kom. Sa vijkom max. 1.5 mm² 12 bit 3 K ohm ± 1% (= ± 50 mv) Izlazi su zaštićeni od kratkog spoja X13b, analogni ulaz (AI) Tip ulaza Pt 1000 temp senzori Broj ulaza 5 Tip kablova Ulazni otpor Max. struja merenja Zaštita od napona Vreme konverzije Rezolucija 6 kom. Sa vijkom max. 1.5 mm² Širmovani kabl, uzemljen na 7.5 K ohm 1.5 ma + / - 50 Volt < 50 μsec 10 bits X14, analogni ulaz (AI) Tip ulaza 0-10 V / 0-20 ma Broj ulaza 9 Tip kablova Ulazni otpor Zaštita od napona Rezolucija 10 kom. sa vijkom, svaki max. 2.5 mm² Širmovani kabl, uzemljen na 20 K ohm +/-35 V 10 bits Primeri povezivanje Primer 1: 0-10 V d.c. kontrola AME aktuatora Primer 2: 230 V a.c. kontrola corkulacione pumpe 6 Danfoss VD.KT.V3.45

7 , povezivanje napajanja Tehnička literatura i dodatne informacije Tip Opis Lit. Br. Tehnički priručnik, Tehnički priručnik, ECA 20 Demo primena Instrukcije () Instrukcije (ECA 20 Web Panel) Original priručnik Saia-Burgess Manual. 229 strana, 10 MB pdf fajl. Original priručnik Saia-Burgess Manual. 47 strana, 6.5 MB pdf fajl. Dostupno na veb sajtu Saia-Burgess website: Isporučuje se sa proizvodom Isporučuje se sa proizvodom VIKTT VIKTU Dostupno na veb sajtu Saia-Burgess: Izaberi Programmable Controller i PCD2.M5xxx. Za danfoss literaturu o grejanju posetite internet na adresi Koristite pretraživač proizvoda ili izaberite Documentation da pronađete literaturu koja vam je potrebna. Dimenzije (mm) Širina x visina x dubina 254 x 208 x 70 ECA 20 Web Panel Širina x visina x dubina 202 x 156 x 48 Prekidač za Web Panel Širina x visina 189 x 142 Vidljivi deo Web Panela u ormanu Širina x visina x dubina 202 x 156 x 6 VD.KT.V3.45 Danfoss

8 Dodatna dokumentacija za dostupna je na lokaciji Danfoss d.o.o. Đorđa Stanojevića Novi Beograd Tlf: Fax: Danfoss ne prihvata nikakvu odgovornost za moguće greške u katalozima, brošurama i drugim štampanim materijalima. Danfoss zadržava pravo na izmene na svojim proizvodima bez prethodnog upozorenja. Ovo pravo se odnosi i na već naručene proizvode, pod uslovom da te izmene ne menjaju već ugovorene specifikacije. Svi registarski zaštitni znaci u ovom materijalu su vlasništvo (respektivno) odgovarajućih preduzeća Danfoss. Ime Danfoss i Danfoss logotip su registarski zaštitni znak preduzeća Danfoss A/S. Sva prava zadržana. 8 Danfoss DHS-SRMT/DK VD.KT.V3.45
