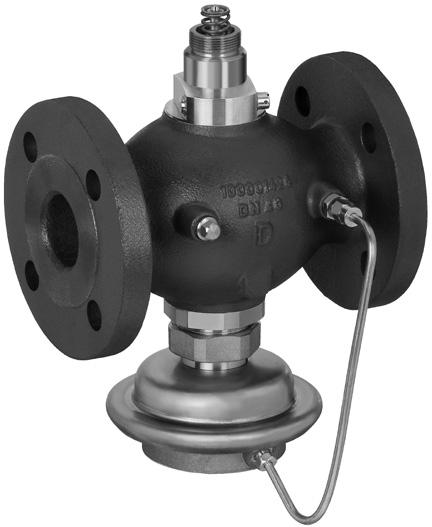

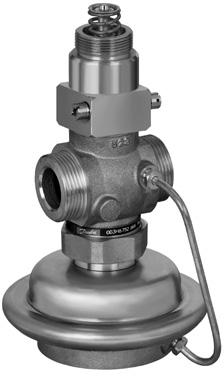

1 Tehnički katalog Regulacioni ventil nezavistan od promene diferencijalnog pritiska sa integrisanim limiterom protoka (PN25) AVQM (PN 25) ugradnja u povratni i napojni vod Opis Regulatori se koriste zajedno sa Danfoss elektromotornim pogonima: - AMV 150 1) - AMV(E) 10 1) / AMV(E) 20 / AMV(E) 30 - AMV(E) 13 1) / AMV(E) 23 / AMV(E) 33 sa povratnom oprugom - AMV 20 SL / AMV 23 SL / AMV 30 SL sa ograničenjem obrtaja 1) AMV 150 / AMV(E) 10 / AMV(E) 13 kombinovati samo sa AVQM DN 15 regulatorom. AVQM u kombinaciji sa AMV(E) 13, AMV(E) 23 (SL) ili AMV(E) 33 (SL) usklađen je sa standardom DIN AVQM je regulator nezavisan od promene dif. pritiska sa integrisanim limiterom protoka razvijen za korišćenje u sistemima za daljinsko grejanje/hlađenje. Regulator sprečava da protok premaši postavljen maksimalan protok. U kombinaciji sa električnim pogonima AMV(E) i ECL elektronskim regulatorima protok i temperatura se mogu kontrolisati radi postizanja najvećih ušteda energije. Glavni podaci: DN kvs 0,4-25 m 3 /h Opseg protoka: 0, m 3 /h PN 25 Diferencijalni pritisak preko regulacionog ventila Δp MCV: 0,2 bara Temperatura: Voda koja cirkuliše / mešavina vode i glikola do 30 %: C Priključci: Spolj. navoj (priključci za zavarivanje, navoj i prirubnički priključci) Prirubnica AVQM ima regulacioni ventil sa podesivim limiterom protoka, vezu sa elektromotornim pogonom i pogonom sa jednom regulacionom membranom. Naručivanje Primer: Regulator nezavisan od promene dif. pritiska sa integrisanim limiterom protoka, DN 15; k VS 1,6; PN 25; diferencijalni pritisak preko regulacionog ventila Δp 0,2 bar; T max 150 C; spolj. navoj 1 AVQM DN 15 regulator Kodni broj: 003H6748 Opciono: 1 Priključci za zavarivanje Kodni broj: 003H6908 Regulator se isporučuje potpuno sklopljen, uključujući impulsne cevi između ventila i pogona. Elektro pogon AMV(E) mora posebno da se poruči. AVQM regulator Slika DN k u odnosu na (mm) (m 3 /h) Spoj Kodni broj 0,4 003H6746 1,0 003H ,6 G ¾ A 003H6748 2,5 003H6749 4,0 Cilindr. 003H ,3 spoljni navoj prema ISO 228/1 G 1 A 003H ,0 G 1¼ A 003H ,5 G 1¾ A 003H G 2 A 003H G 2½ A 003H ,5 003H Prirubnice PN 25, u skladu sa EN H H6758 DEN-SMT/SI VD.DA.S5.45 Danfoss 07/2014 1

2 Naručivanje (nastavljak ) Pribor Slika Opis tipa DN Spoj Kodni broj H H6909 Priključci za zavarivanje H H H H R ½ 003H R ¾ 003H6903 Spoljni navojni priključci 25 Konični spolj. navoj u skladu sa EN R 1 003H R 1¼ 003H R 1½ 065F R 2 065F H6915 Prirubnički priključci 20 Prirubnice PN 25, u skladu sa EN H H6917 Servisni delovi Slika Opis tipa DN k VS (m 3 /h) Kodni broj 0,4 003H6861 1,0 003H ,6 003H6863 Umetak ventila 2,5 003H6864 4,0 003H ,3 003H ,0 003H / 40 / 50 12,5 / 16 / 20 / H6868 0,4 003H6878 1,0 003H ,6 003H6880 Umetak regulacionog ventila 2,5 003H6881 4,0 003H ,3 003H ,0 003H / 40 / 50 12,5 / 16 / 20 / H6885 Opis tipa p opseg podešavanja (bar) Kodni broj Pogon 0,2 003H VD.DA.S5.45 Danfoss 07/2014 DEN-SMT/SI

3 Tehnički podaci Ventil Nazivni prečnik DN k VS vrednost regulatora diferencijalnog pritiska Opseg podešavanja maks. protoka 0,4 1,0 1,6 2,5 4,0 6,3 8,0 12,5 16/20 4) 20/25 4) Q min m 3 /h 0,015 0,02 0,03 0,07 0,07 0,16 0,2 0,4 0,8 0,8 p MCV = 0,2 bar Q nom 0,18 0,4 0,86 1,4 2,2 3,0 3,5 8, Q max 2) - - 0,9 1,6 2,4 3,5 4, Hod mm Autoritet regulacionog ventila Karakteristika 1 (100%) u opsegu podešavanja protoka Logaritamska Faktor kavitacije z 0,6 0,55 0,5 Curenje u skladu sa standardom IEC 534 % k VS 0,02 0,05 Nominalni pritisak PN 25 Min. diferencijalni pritisak pogledajte primedbu 1) bar Maks. diferencijalni pritisak Medijum Voda / mešavina vode i glikola do 30 % ph vrednost medijuma Min. 7, maks. 10 Temperatura medijuma o C Priključci Materijali Telo ventila ventil Spoljni navoj Spolj. navoj i prirubnica priključci Priključci za zavarivanje i spoljni navoj Prirubnica - navoj Crvena bronza CuSn5ZnPb (Rg5) Elastično gvožđe EN- GJS LT (GGG prirubnica ) Sedište ventila Nerđajući čelik, mat. Br Konus ventila DP zaptivanje Legura bakra bez cinka CuZn36Pb2As MCV zaptivanje Metal EPDM Sistem za rasterećenje pritiska Umetak regulacionog ventila Umetak ventila EPDM - Klip Napomena: DP regulator diferencijalnog pritiska, MCV regulacioni ventil 2 1) Q Zavisi od protoka i ventila k VS; Za Q postavite = Q max -> p min 0,5 bar; Za Q postavite < Q max -> pmin pmcv k VS 2) Viši maks. protok se postiže na višim diferencijalnim pritiscima preko AVQM regulatora i otvaranja >80 %. Uopšteno na Δp > 1-1,5 bar Klip Pogon Tip AVQM Veličina pogona cm 2 54 Nominalni pritisak PN 25 Dif. pritisak preko MCV motorni regulacioni ventil bar 0,2 Materijali Gornje kućište pogona Nerđajući čelik, mat. Br Kućište Donje kućište pogona Legura bakra bez cinka CuZn36Pb2As Membrana EPDM Cev impulsa Bakarna cev Ǿ 6 1 mm DEN-SMT/SI VD.DA.S5.45 Danfoss 07/2014 3

4 Principi primene Montaža u povrat Direktno povezan sistem grejanja Indirektno povezan sistem grejanja - Montaža u razvod Direktno povezan sistem grejanja Indirektno povezan sistem grejanja Položaji montaže Temperatura medija 100 C Temperatura medija 130 C Temperatura medija 150 C Elektromotorni pogon Napomena! Pri montaži elektromotornog pogona AMV(E). Pogledajte odgovarajući tehnički katalog. 4 VD.DA.S5.45 Danfoss 07/2014 DEN-SMT/SI

5 Dijagram temperature i pritiska radna oblast EN-GJS LT (GGG 40.3) PN 25 CuSn5ZnPb (Rg5) PN 25 Maksimalni dozvoljeni radni pritisak kao funkcija temperature medijuma (prema EN i EN ). Dijagram protoka Dijagram za izbor i podešavanje Odnos između stvarnog protoka i broja obrtaja na limiteru protoka. Date vrednosti su približne. DN 40 kvs 16; 20 DN 50 kvs 20; 25 protok[m 3 /h] DN 25 kvs 8,0 DN 20 kvs 6,3 DN 15 kvs 4,0 DN 15 kvs 2,5 DN 15 kvs 1,6 DN 32 kvs 12,5 protok[l/s] DN 15 kvs 1,0 DN 15 kvs 0,4 obrtaji 1 = 360 º Protok se može podesiti okretanjem zavrtnja limitera protoka u smeru suprotnom od kretanja kazaljki na satu, kao što je prikazano na ovom dijagramu Protok vode prikazan pri diferencijalnom pritisku od MCV 0,2 bar (20 kpa) i u celom regulatoru od 0,5 bar (50 kpa) do 16/20 bar (1500/2000 KPa). Napomena: Trebalo bi da koristite dijagrame iz uputstava za postavku maksimalnog protoka. DEN-SMT/SI VD.DA.S5.45 Danfoss 07/2014 5

6 Izbor - Direktno povezani sistem grejanja Primer 1 EM regulacioni ventil (MCV) krugu za mešanje u direktno povezanim sistemima grejanja zahteva protok od 600l/h. Dati podaci: Q maks. = 0,6 m 3 /h (600 l/h) p min. = 0,9 bara (90 kpa) 1) p krug = 0,1 bar (10 kpa) = 0,2 bar (20 kpa) podrazumevano na AVQM p MCV Primedba: 1) p krug odgovara zahtevanom pritisku pumpe u krugu grejanja i ne treba se razmatrati pri dimenzionisanju AVQM-a. Ukupan (raspoloživi) pad pritiska u regulatoru je: p AVQM,A = p min p AVQM,A = 0,9 bar (90 kpa) Mogući gubici pritiska u cevima, zapornoj opremi, kalorimetrima itd. nisu uzeti u obzir. Na 5. strani sa dijagrama protoka izaberite regulator sa najmanjom mogućom k vs vrednošću ako se uzmu u obzir dostupni opsezi protoka. k VS = 1,6 m 3 /h Min. zahtevani diferencijalni pritisak u izabranom regulatoru izračunava se na osnovu formule: 2 2 Q maks. 0, 8 pavqm,min pmcv 0, 2 k VS 1, 6 p AVQM,MIN = 0,34 bar (34 kpa) p AVQM,A > p AVQM,MIN 0,9 bar > 0,34 bar Rešenje: U ovom primeru se bira AVQM DN 15; k VS vrednost 1,6; opseg podešavanja protoka 0,03-0,9 m 3 /h. maks. krug maks. krug 6 VD.DA.S5.45 Danfoss 07/2014 DEN-SMT/SI

7 Dimenzionisanje (nastavak) - Indirektno povezani sistem grejanja Primer 2 EM regulacioni ventil (MCV) za indirektno povezan sistem grejanja zahteva protok od 1900 l/h. Dati podaci: Q maks. = 1,9 m 3 /h (1900 l/h) p min. = 1,1 bar (110 kpa) p izmenjivač = 0,1 bar (10 kpa) p MCV = 0,2 bar (20 kpa) podrazumevano na AVQM Ukupan (raspoloživi) pad pritiska u regulatoru je: p AVQM,A = p min p izmenjivač = 1,1 0,1 p AVQM,A = 1,0 bar (100 kpa) Mogući gubici pritiska u cevima, zapornoj opremi, kalorimetrima itd. nisu uzeti u obzir. Na 5. strani sa dijagrama protoka izaberite regulator sa najmanjom mogućom k vs vrednošću ako se uzmu u obzir dostupni opsezi protoka. k vs = 4,0 m 3 /h Min. zahtevani diferencijalni pritisak u izabranom regulatoru izračunava se na osnovu formule: 2 2 Q 1,9 p maks. AVQM,MIN = + pmcv = + 0,2 ( k ) ( vs 4,0 ) p AVQM,MIN = 0,43 bar (43 kpa) p AVQM,A > p AVQM,MIN 1,0 bar > 0,43 bar Rešenje: U ovom primeru se bira AVQM DN 15; k VS vrednost 4,0; opseg podešavanja protoka 0,07-2,4 m 3 /h. maks. izmenjivač izmenjivač AVQM DEN-SMT/SI VD.DA.S5.45 Danfoss 07/2014 7

8 Konstrukcija 1. Umetak regulacionog ventila 2. Podesivi limiter protoka 3. Telo ventila 4. Umetak ventila 5. Pritisno rasterećen konus ventila 6. Vreteno ventila 7. Ugrađena opruga za kontrolu protoka 8. Regulacioni odvod 9. Regulaciona membrana 10. Spojna navrtka 11. Gornje kućište membrane 12. Donje kućište membrane 13. Cev impulsa 14. Kompresiona spojnica za impulsnu cev Funkcija Protok fluida uzrokuje pad pritiska preko podesivog limitera protoka. Pritisci se prenose kroz impulsne cevi i/ili regulacioni odvod u vretenu pogona do komora i rezultanta deluje na regulacionu membranu za regulaciju protoka. Dif. pritisak limitera protoka reguliše se i limitira putem ugrađene opruge za regulaciju protoka. Regulacioni ventil se zatvara pri rastu diferencijalnog pritiska i otvara se pri padu diferencijalnog pritiska kako bi regulisao maks. protok. Postavljanjem elektromotornog pogona, protok će se regulisati od nule do maksimalno podešenog protoka, a zavisno od trenutnog opterećenja. Podešavanja Podešavanje protoka Podešavanje protoka se izvršava podešavanjem položaja limitera protoka. Podešavanje se može izvršiti na osnovu dijagrama protoka (pogledajte relevantna uputstva) i/ili putem kalorimetra. 8 VD.DA.S5.45 Danfoss 07/2014 DEN-SMT/SI

9 Dimenzije L 1 L H H2 H1 H3 Ø125 Ø125 DN L L 1 H H 1 H 2 H 3 Težina (kg) mm navoj prirubnica , , , ,8 10, ,9 11, ,6 13, AMV(E) 10 + AVQM (DN 15) AMV(E) 13 + AVQM (DN 15) AMV AVQM (DN 15) H H1 DN H H 1 mm AMV(E) 2. / 3. + AVQM (DN 15-50) AMV(E) 2. / 3. + AVQM (DN 32-50) DEN-SMT/SI VD.DA.S5.45 Danfoss 07/2014 9

10 Dimenzije (nastavak) L 3 L 2 L 1 d 2 d R k SW SW SW DN R 1) SW d L 1 2) L 2 L 3 k d 2 n mm 15 1/2 32 (G 3/4A) /4 41 (G 1A) (G 11/4A) /4 63 (G 1¾A) /2 70 (G 2A) (G 2½A) ) Konični spolj. navoj u skladu sa EN ) Prirubnice PN 25, u skladu sa EN VD.DA.S5.45 Danfoss 07/2014 DEN-SMT/SI

11 DEN-SMT/SI VD.DA.S5.45 Danfoss 07/

12 Danfoss d.o.o. Đorđa Stanojevića Novi Beograd Tlf: Fax: Danfoss ne prihvata nikakvu odgovornost za moguće greške u katalozima, brošurama i drugim štampanim materijalima. Danfoss zadržava pravo na izmene na svojim proizvodima bez prethodnog upozorenja. Ovo pravo se odnosi i na već naručene proizvode, pod uslovom da te izmene ne menjaju već ugovorene specifikacije. Svi registarski zaštitni znaci u ovom materijalu su vlasništvo (respektivno) odgovarajućih preduzeća Danfoss. Ime Danfoss i Danfoss logotip su registarski zaštitni znak preduzeća Danfoss A/S. Sva prava zadržana. 12 VD.DA.S5.45 Produced by Danfoss A/S 07/2014
