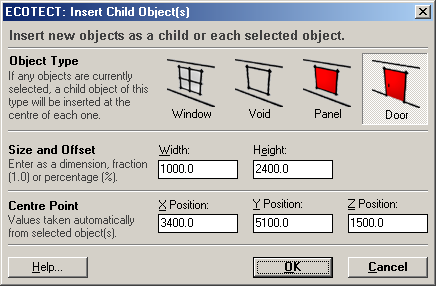

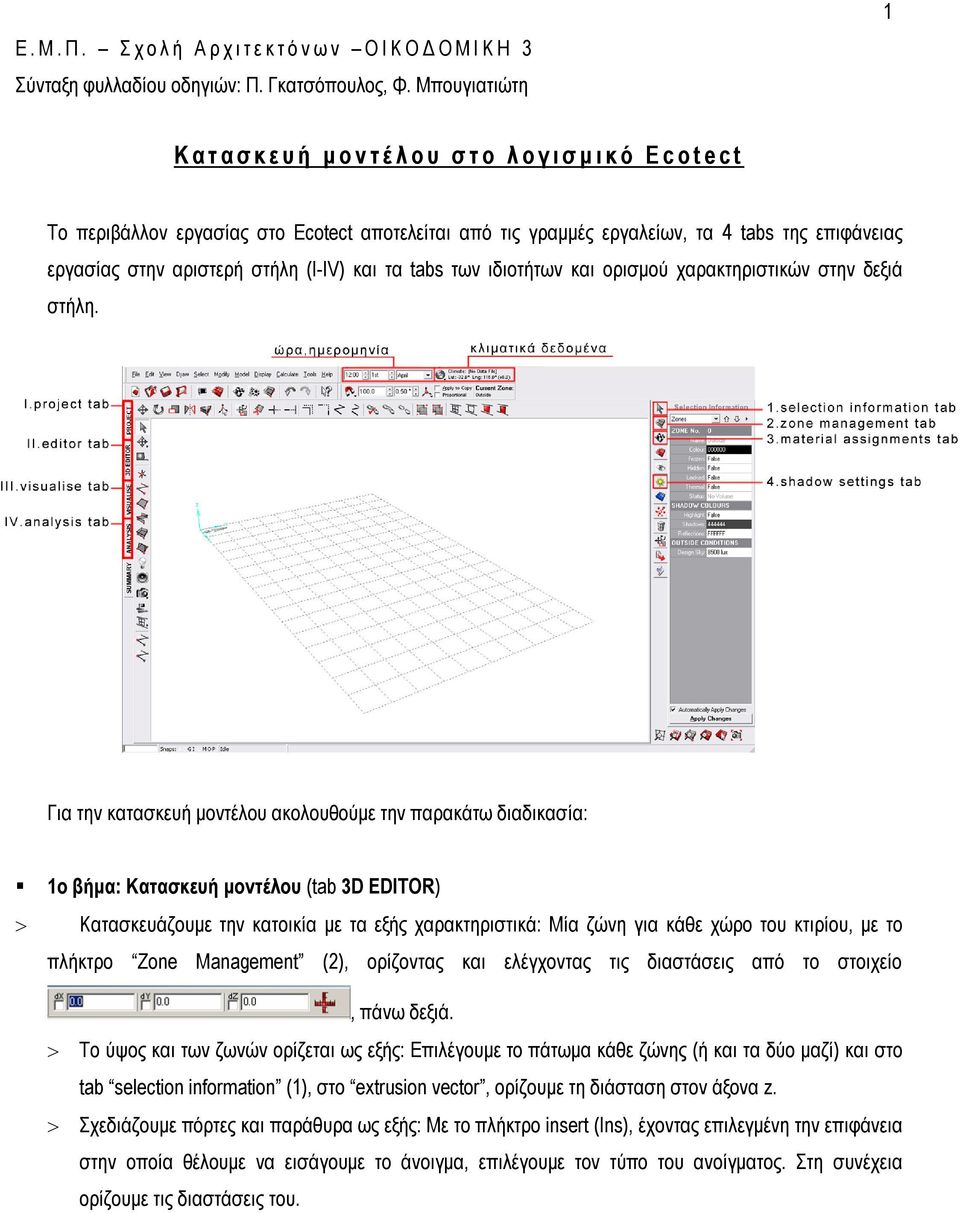

1 Ε. Μ. Π. Σ χ ο λ ή Α ρ χ ι τ ε κ τ ό ν ω ν Ο Ι Κ Ο Ο Μ Ι Κ Η 3 Σύνταξη φυλλαδίου οδηγιών: Π. Γκατσόπουλος, Φ. Μπουγιατιώτη 1 Κ α τ α σ κ ε υ ή µ ο ν τ έ λ ο υ σ τ ο λ ο γ ι σ µ ι κ ό E c o t e c t Το περιβάλλον εργασίας στο Ecotect αποτελείται από τις γραµµές εργαλείων, τα 4 tabs της επιφάνειας εργασίας στην αριστερή στήλη (Ι-IV) και τα tabs των ιδιοτήτων και ορισµού χαρακτηριστικών στην δεξιά στήλη. Για την κατασκευή µοντέλου ακολουθούµε την παρακάτω διαδικασία: 1ο βήµα: Κατασκευή µοντέλου (tab 3D EDITOR) > Κατασκευάζουµε την κατοικία µε τα εξής χαρακτηριστικά: Μία ζώνη για κάθε χώρο του κτιρίου, µε το πλήκτρο Zone Management (2), ορίζοντας και ελέγχοντας τις διαστάσεις από το στοιχείο, πάνω δεξιά. > Το ύψος και των ζωνών ορίζεται ως εξής: Επιλέγουµε το πάτωµα κάθε ζώνης (ή και τα δύο µαζί) και στο tab selection information (1), στο extrusion vector, ορίζουµε τη διάσταση στον άξονα z. > Σχεδιάζουµε πόρτες και παράθυρα ως εξής: Με το πλήκτρο insert (Ins), έχοντας επιλεγµένη την επιφάνεια στην οποία θέλουµε να εισάγουµε το άνοιγµα, επιλέγουµε τον τύπο του ανοίγµατος. Στη συνέχεια ορίζουµε τις διαστάσεις του.

αριστερή στήλη (Ι-IV) και τα tabs των ιδιοτήτων και ορισµού χαρακτηριστικών στην δεξιά στήλη.

περιλαµβάνουν (child objects = πόρτες, παράθυρα, κενά), έτσι ώστε να είναι σίγουρο ότι δεν υπάρχουν λάθη στο σχεδιασµό που θα µπορούσαν πιθανά να προκαλέσουν λάθη στην ανάλυση.

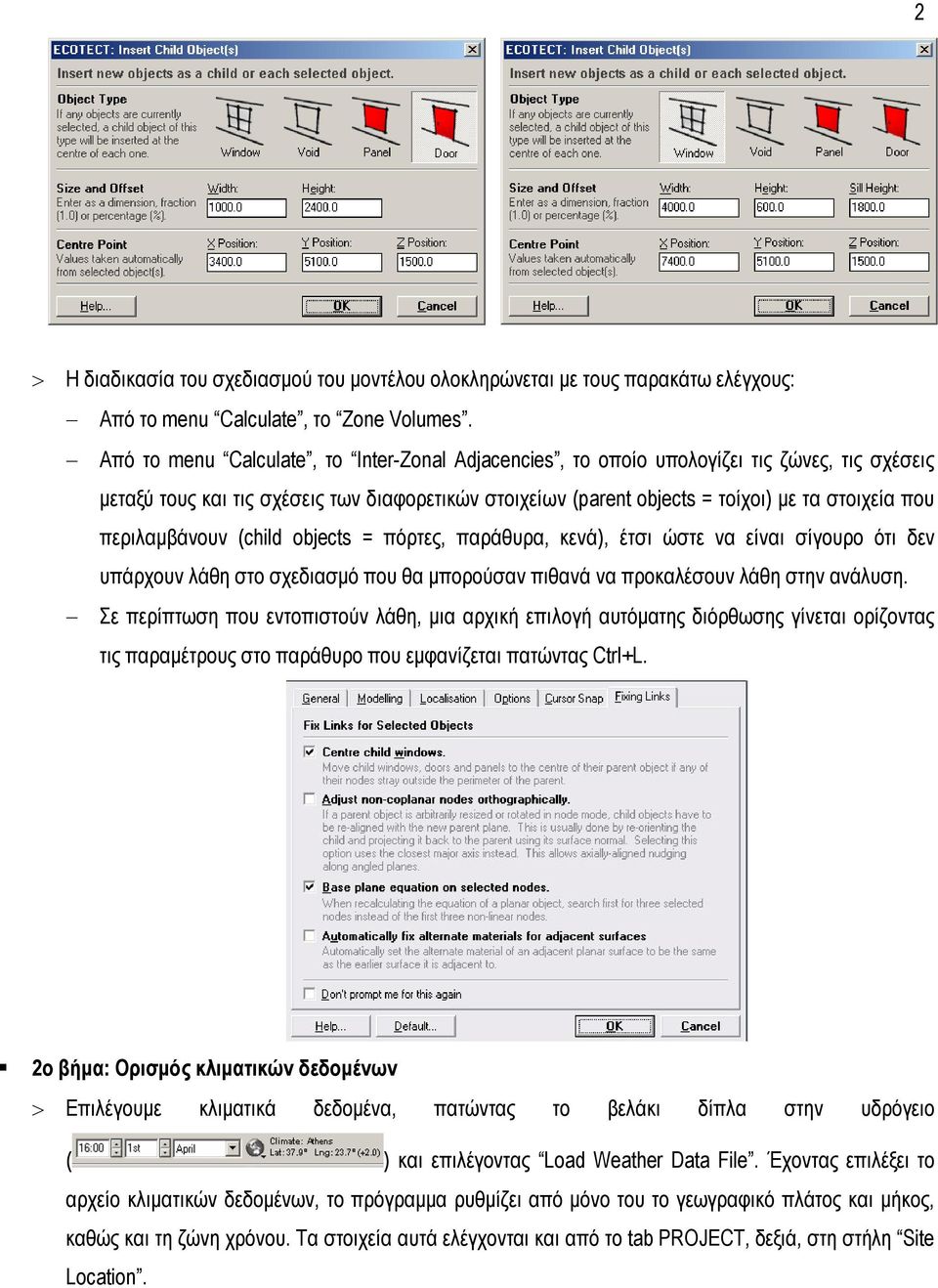

2 2 > Η διαδικασία του σχεδιασµού του µοντέλου ολοκληρώνεται µε τους παρακάτω ελέγχους: Από το menu Calculate, το Zone Volumes. Από το menu Calculate, το Inter-Zonal Adjacencies, το οποίο υπολογίζει τις ζώνες, τις σχέσεις µεταξύ τους και τις σχέσεις των διαφορετικών στοιχείων (parent objects = τοίχοι) µε τα στοιχεία που περιλαµβάνουν (child objects = πόρτες, παράθυρα, κενά), έτσι ώστε να είναι σίγουρο ότι δεν υπάρχουν λάθη στο σχεδιασµό που θα µπορούσαν πιθανά να προκαλέσουν λάθη στην ανάλυση. Σε περίπτωση που εντοπιστούν λάθη, µια αρχική επιλογή αυτόµατης διόρθωσης γίνεται ορίζοντας τις παραµέτρους στο παράθυρο που εµφανίζεται πατώντας Ctrl+L. 2ο βήµα: Ορισµός κλιµατικών δεδοµένων > Επιλέγουµε κλιµατικά δεδοµένα, πατώντας το βελάκι δίπλα στην υδρόγειο ( ) και επιλέγοντας Load Weather Data File. Έχοντας επιλέξει το αρχείο κλιµατικών δεδοµένων, το πρόγραµµα ρυθµίζει από µόνο του το γεωγραφικό πλάτος και µήκος, καθώς και τη ζώνη χρόνου. Τα στοιχεία αυτά ελέγχονται και από το tab PROJECT, δεξιά, στη στήλη Site Location.

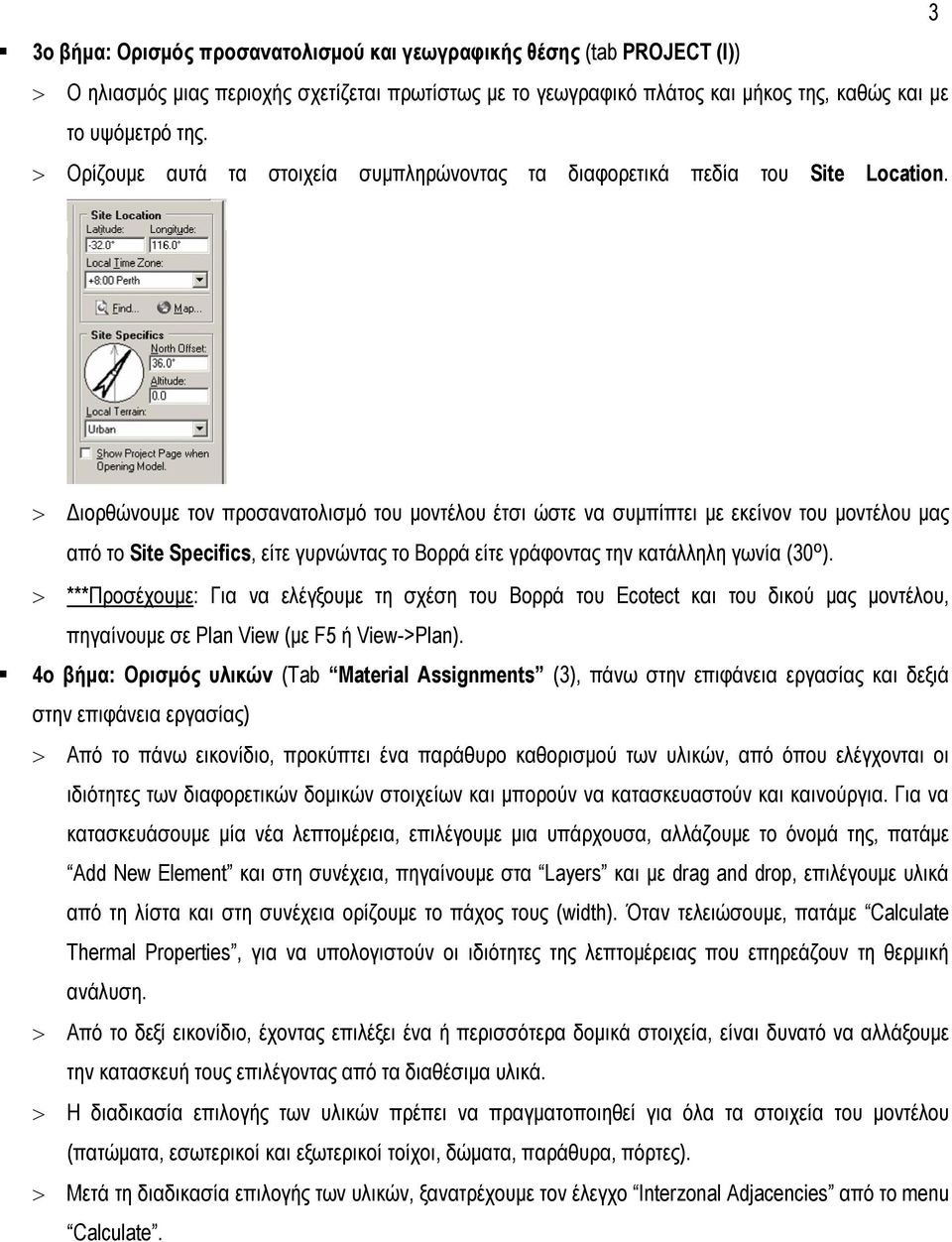

3 3 3ο βήµα: Ορισµός προσανατολισµού και γεωγραφικής θέσης (tab PROJECT (I)) > Ο ηλιασµός µιας περιοχής σχετίζεται πρωτίστως µε το γεωγραφικό πλάτος και µήκος της, καθώς και µε το υψόµετρό της. > Ορίζουµε αυτά τα στοιχεία συµπληρώνοντας τα διαφορετικά πεδία του Site Location. > ιορθώνουµε τον προσανατολισµό του µοντέλου έτσι ώστε να συµπίπτει µε εκείνον του µοντέλου µας από το Site Specifics, είτε γυρνώντας το Βορρά είτε γράφοντας την κατάλληλη γωνία (30⁰). > ***Προσέχουµε: Για να ελέγξουµε τη σχέση του Βορρά του Ecotect και του δικού µας µοντέλου, πηγαίνουµε σε Plan View (µε F5 ή View->Plan). 4ο βήµα: Ορισµός υλικών (Tab Material Assignments (3), πάνω στην επιφάνεια εργασίας και δεξιά στην επιφάνεια εργασίας) > Από το πάνω εικονίδιο, προκύπτει ένα παράθυρο καθορισµού των υλικών, από όπου ελέγχονται οι ιδιότητες των διαφορετικών δοµικών στοιχείων και µπορούν να κατασκευαστούν και καινούργια. Για να κατασκευάσουµε µία νέα λεπτοµέρεια, επιλέγουµε µια υπάρχουσα, αλλάζουµε το όνοµά της, πατάµε Add New Element και στη συνέχεια, πηγαίνουµε στα Layers και µε drag and drop, επιλέγουµε υλικά από τη λίστα και στη συνέχεια ορίζουµε το πάχος τους (width). Όταν τελειώσουµε, πατάµε Calculate Thermal Properties, για να υπολογιστούν οι ιδιότητες της λεπτοµέρειας που επηρεάζουν τη θερµική ανάλυση. > Από το δεξί εικονίδιο, έχοντας επιλέξει ένα ή περισσότερα δοµικά στοιχεία, είναι δυνατό να αλλάξουµε την κατασκευή τους επιλέγοντας από τα διαθέσιµα υλικά. > Η διαδικασία επιλογής των υλικών πρέπει να πραγµατοποιηθεί για όλα τα στοιχεία του µοντέλου (πατώµατα, εσωτερικοί και εξωτερικοί τοίχοι, δώµατα, παράθυρα, πόρτες). > Μετά τη διαδικασία επιλογής των υλικών, ξανατρέχουµε τον έλεγχο Interzonal Adjacencies από το menu Calculate.

> ιορθώνουµε τον προσανατολισµό του µοντέλου έτσι ώστε να συµπίπτει µε εκείνον του µοντέλου µας από το Site Specifics, είτε γυρνώντας το Βορρά είτε γράφοντας την κατάλληλη γωνία (30⁰).

4 Ε φ α ρ µ ο γ ή E c o t e c t γ ι α δ ι ε ρ ε ύ ν η σ η η λ ι α σ µ ο ύ / σ κ ι α σ µ ο ύ 4 1ο βήµα: Έλεγχος ηλιασµού (Tab Shadow Settings (4), δεξιά στην επιφάνεια εργασίας) > Πατώντας το Display Shadows και αλλάζοντας τις ώρες της ηµέρας και τους µήνες του χρόνου µπορούµε να ελέγξουµε τον τρόπο µε τον οποίο ο ήλιος εισέρχεται στους εσωτερικούς χώρους της κατοικίας µας τις διάφορες χρονικές περιόδους. > Μπορούµε να εµφανίσουµε και την πορεία του ήλιου, πατώντας τις επιλογές Daily Sun Path και Annual Sun Path. > Για καλύτερη ποιότητα, µπορούµε να κάνουµε τις ίδιες επιλογές στο Tab Visualise (III). Daily sun path (3D editor) Annual sun path (3D editor) 2o βήµα: Έλεγχος σκιασµού (Tab Shadow Settings (4) > Από το tab Shadow Settings (4) µπορούµε να ελέγξουµε και τον σκιασµό στο κτίριο µας από τα γύρω κτίρια. > Η επιφάνεια εργασίας πρέπει να είναι στο tab Visualise (III). > Αφού ενεργοποιήσουµε τον σκιασµό πατώντας το Display Settings, εισάγουµε πιο κάτω στο Shadow range το διάστηµα µεταξύ των ωρών που θέλουµε να ελέγξουµε, καθώς και το βήµα.

περιόδους. > Μπορούµε να εµφανίσουµε και την πορεία του ήλιου, πατώντας τις επιλογές Daily Sun Path και Annual Sun Path.

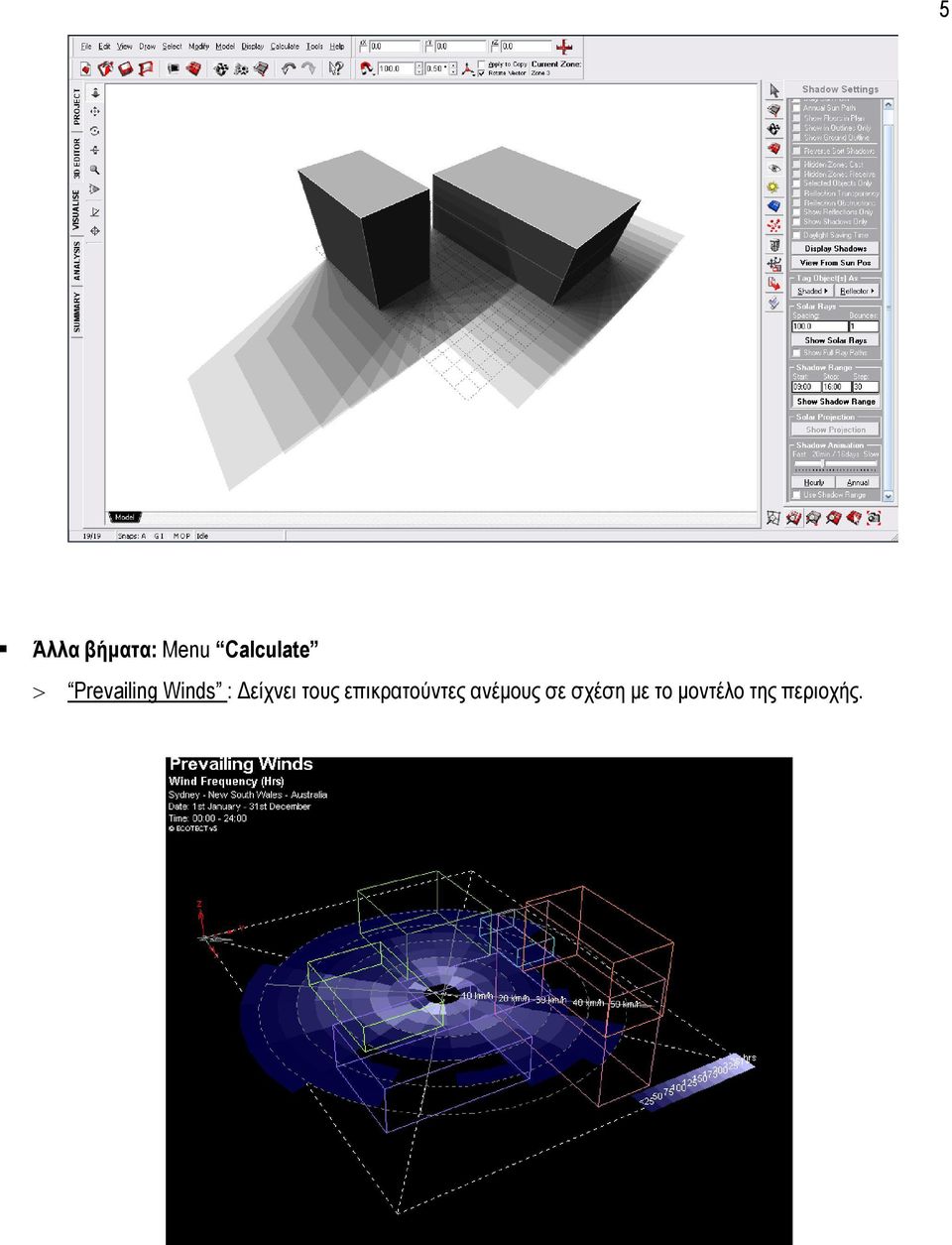

5 5 Άλλα βήµατα: Menu Calculate > Prevailing Winds : είχνει τους επικρατούντες ανέµους σε σχέση µε το µοντέλο της περιοχής.

6 > Sun Path Diagram : Υπολογίζει τη µάσκα σκιασµού για οποιαδήποτε επιφάνεια, οριζόντια ή κατακόρυφη και την αποτυπώνει σε κυλινδρικό ή στερεογραφικό διάγραµµα.

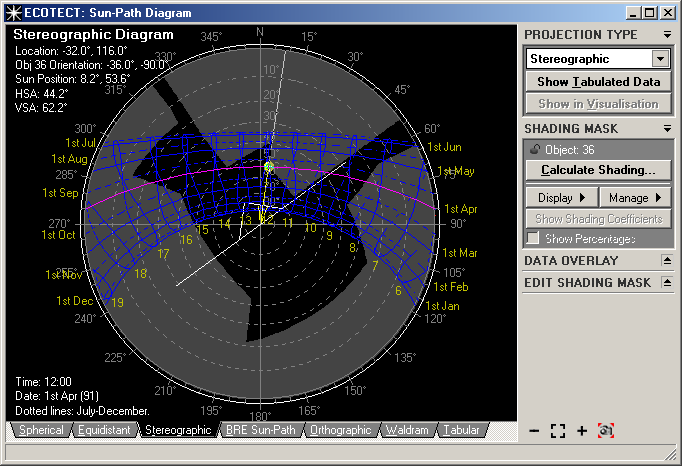

6 6 > Sun Path Diagram : Υπολογίζει τη µάσκα σκιασµού για οποιαδήποτε επιφάνεια, οριζόντια ή κατακόρυφη και την αποτυπώνει σε κυλινδρικό ή στερεογραφικό διάγραµµα. Αυτό επιτυγχάνεται µε τον εξής τρόπο: > Επιλέγουµε την επιφάνεια. > Πηγαίνουµε στο menu Calculate -> Sun Path diagram. > Στο παράθυρο που ανοίγει, µπορούµε να επιλέξουµε τον τύπο του διαγράµµατος (Projection Type) και να κάνουµε επιπλέον υπολογισµούς (Calculate Shading).

Αυτό επιτυγχάνεται µε τον εξής τρόπο: > Επιλέγουµε την επιφάνεια.
