KLASIFIKÁCIA KONTAKTNÝCH TEPELNOIZOLAČNÝCH SYSTÉMOV ZOHĽADŇUJÚCICH VLASTNOSTI JEDNOTLIVÝCH KOMPONENTOV ETICS

Transcript

1 Číslo správy: 016/RÚ/2011/ Z/VaV-PSS Paré číslo: Zák. č /2011-Z- PSS úloha výskumu a vývoja KLASIFIKÁCIA KONTAKTNÝCH TEPELNOIZOLAČNÝCH SYSTÉMOV ZOHĽADŇUJÚCICH VLASTNOSTI JEDNOTLIVÝCH KOMPONENTOV ETICS Bratislava, december 2011 PRVÁ STAVEBNÁ SPORITEĽŇA, a.s.

2 OBSAH: Úvod... 2 Štatistika... 3 Terminológia... 4 Skratky... 7 ETAG Databáza ETA a TO vydaných TSÚS, n.o Klasifikácia ETICS Záver Citované a súvisiace dokumenty Prílohy strana 1

3 ÚVOD Vonkajšie (kompaktné) kontaktné tepelnoizolačné systémy sú označované ETICS z anglického pomenovania External Thermal Insulation Compact Systems. Spravidla sa zabudovávajú na vonkajšej (chladnej) strane deliacej stavebnej konštrukcie. Okrem primárnej funkcie úspory energie a ochrany tepla plnia aj sekundárnu funkciu ochrany obvodového plášťa proti pôsobeniu poveternostných vplyvov. ETICS sú výrobky určené na trvalé zabudovanie do stavby. Týmto napĺňajú hlavný znak stavebných výrobkov, na ktoré sa vzťahuje Smernica rady 89/106/EHS a zákon č. 90/1998 Z. z. o stavebných výrobkoch. Uvádzanie na trh a predaj stavebných výrobkov (vrátane ETICS) podlieha procesu preukazovania zhody a vydaniu technického osvedčenia. S ohľadom na krajiny určenia EÚ sa vydáva buď národné technické osvedčenie (TO) alebo európske technické osvedčenie (ETA). Rozdiel medzi TO a ETA je v tom, že v prípade TO je výrobok schválený na uvedenie na trh a predaj len v jednom konkrétnom členskom štáte, zatiaľ čo v prípade ETA je možné výrobok predávať v ktoromkoľvek členskom štáte EÚ. Pri technickom osvedčovaní sa postupuje podľa Návodu na európske technické osvedčovanie č. 004 (skrátene ETAG 004). Dokument obsahuje požiadavky na vlastnosti systému i komponentov, metódy ich overovania a kritériá pre posudzovanie. TSÚS, n. o., ktorý je Osvedčovacím miestom (OM 04), vykonáva preukazovanie zhody podľa ETAG 004 nielen pri vydávaní európskeho technického osvedčenia ETICS, ale aj pri vydávaní národného TO. V prípade, že ETICS z nejakého dôvodu nespadá do predmetu ETAG 004 a nie je možné vydať technické osvedčenie podľa ETAG 004, potom sa pristupuje k vydaniu technického osvedčenia podľa špecifického CUAP (Common Understanding Assessment Procedure) vypracovaného pre konkrétny stavebný výrobok. V procese preukazovania zhody sa požadované vlastnosti jednotlivých komponentov overujú skúškami podľa technických noriem a súvisiacich pracovných postupov. Dokumentom z overovania je protokol o skúške potvrdzujúci kvantifikovanú vlastnosť daného komponentu. ETAG 004 stanovuje požiadavky, s ktorými sa výsledky overovania porovnávajú. Určené vlastnosti môžu spĺňať požiadavky európskeho návodu, ale vzhľadom na špecifické podmienky nemusí byť ich uplatnenie vhodné ako vonkajšia tepelná ochrana na všetkých plochách obvodového plášťa, ktorý vytvára podklad pre zabudovanie ETICS. Predmetný projekt zameraný na klasifikáciu kontaktných tepelnoizolačných systémov bol podporený Prvou stavebnou sporiteľňou, a.s. strana 2

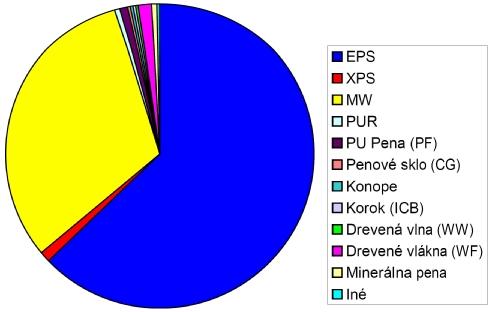

4 ŠTATISTIKA Na trhu existuje mnoho výrobcov ETICS a ešte viac systémov. Systémy sa líšia v prvom rade materiálovou bázou tepelnej izolácie, spôsobom pripevňovania k podkladu a vlastnosťami komponentov systému. Tepelnoizolačný kontaktný systém sa skladá z lepiacej, tepelnoizolačnej, výstužnej (vrátane výstužnej mriežky) a povrchovej vrstvy. Súčasťou sú rozperné kotvy a príslušenstvo (napr. soklové lišty, ukončujúce lišty, APU-lišta). Pre informáciu uvádzame niekoľko štatistických údajov o ETICS dostupných na slovenskom a/alebo európskom trhu. Do konca júna 2011 bolo v rámci EÚ vydaných 538 ETA na ETICS. Z toho drvivú väčšinu (62,6 %) predstavujú ETICS s tepelnoizolačnou vrstvou na báze penového polystyrénu (337). Druhú najpočetnejšiu skupinu (31,6 %) tvoria ETICS s tepelnoizolačnou vrstvou na báze minerálnej vlny MW (170), pričom s veľkým odstupom nasleduje skupina ETICS na báze tvrdeného polystyrénu XPS s percentuálnym zastúpením 1,1 % (6). Žiadna zo skupín ETICS na iných materiálových bázach nepresiahla 1 % zastúpenie vo vydaných ETA. Obrázok 1: Vydané ETA (jún 2011) pre ETICS s tepelnou izoláciou na rôznej materiálovej báze V databáze TSÚS sa ku dňu eviduje celkovo 67 platných európskych a národných technických osvedčení. Z toho ETA sú zastúpené 45 (cca 67 %) a TO sú zastúpené zvyšnými 22 (cca 33 %). Časový vývoj vydávania technických osvedčení na ETICS na Slovensku zachytáva obr. 2. strana 3

5 Obrázok 2: Množstvo vydaných a platných európskych a národných technických osvedčení z jednotlivých rokov Poznámka: Množstvo vydaných ETA a TO neznamená automaticky množstvo ETICS. V niektorých prípadoch je to spôsobené duplicitným vydávaním TO aj ETA. Keďže vydanie ETA je časovo zdĺhavejšie, zákazník požaduje na toto obdobie vydať aj TO. TERMINOLÓGIA Pre účely riešenia tohto projektu sa používa nasledujúca terminológia, ktorá vychádza prevažne zo základného relevantného dokumentu vzťahujúceho sa na ETICS ETAG 004 [1]. Ďalším dokumentom, ktorý uvádza pojmy používané v procese zhotovovania vonkajších tepelnoizolačných systémov. Používajú sa nasledujúce pojmy: zabudovanie (výrobkov do stavieb): trvalým zabudovaním výrobku do stavby sa rozumie, že : a) jeho vyňatím sa znižujú úžitkové vlastnosti stavby a b) vyňatie alebo výmena stavebného výrobku sú stavebnými činnosťami; zamýšľané použitie: úloha(y), ktorá sa predpokladá pri výrobku pri plnení základných požiadaviek; Poznámka: Táto definícia zahŕňa iba zamýšľané použitie vo vzťahu k CPD. zhotovenie: v tomto dokumente sa vzťahuje na všetky spôsoby zabudovania ako je inštalovanie, montáž, vstavanie, a pod.; systém (EOTA/TB usmernenie): systém sa týka skladaného systému, ktorý tvorí po zabudovaní do stavby zostavu (kit). Skladaný systém sa môže poskladať len do zostavy alebo môže tvoriť zostavu s jedným alebo viacerými ďalšími výrobkami, ktoré samé o sebe môžu ale nemusia byť stavebnými výrobkami. Vo formulácii CPD skladaný systém je ekvivalentom stavieb alebo ich častí. Skladaný systém sa nepovažuje za stavebný výrobok v zmysle CPD, pretože je výsledkom kombinácie komponentov zabudovaných do stavby a preto existuje len v stavbách a nie na trhu; vhodnosť na zamýšľané použitie: znamená, že výrobky majú také vlastnosti, že stavby do ktorých sa majú zabudovať, vmontovať, aplikovať alebo inštalovať, môžu, ak sú správne navrhnuté a postavené, plniť základné požiadavky; strana 4

6 použiteľnosť: znamená schopnosť stavieb spĺňať svoje zamýšľané použitie a najmä základné požiadavky vzťahujúce sa na toto použitie. Výrobky musia byť vhodné pre stavby, aby tieto mohli plniť (ako celok aj ich jednotlivé časti) pri rešpektovaní hospodárnosti jednak zamýšľaný účel a súčasne uvedené základné požiadavky, pokiaľ pre stavby platia predpisy obsahujúce tieto požiadavky. Takéto požiadavky sa musia plniť pri bežnej údržbe a počas ekonomicky odôvodnenej životnosti. Požiadavky predpokladajú bežne predvídateľné účinky zaťaženia; základné požiadavky (na stavby): požiadavky uplatňované na stavby, ktoré môžu ovplyvniť technické charakteristiky výrobku a sú uvedené v podobe cieľov v CPD; úžitková vlastnosti (stavieb, častí stavieb alebo stavebných výrobkov): kvantitatívne vyjadrenie (hodnota, stupeň, trieda alebo úroveň) reakcie stavieb, častí stavieb alebo výrobkov pri zaťažení, ktorému sú vystavené, alebo ktoré vzniká v podmienkach zamýšľaného použitia (stavieb alebo častí stavieb) alebo zamýšľaného použitia (výrobkov). Pokiaľ je možné, charakteristiky výrobkov alebo skupín výrobkov sa musia opísať merateľnými vyjadreniami parametrov v technických špecifikáciách a návodoch na ETA. Metódy výpočtu, merania, skúšania (ak je to možné), vyhodnotenia na základe skúseností získaných na stavbe a overovania na základe porovnávacích kritérií sa musia udáva v príslušných technických špecifikáciách alebo v nich citovaných odkazoch. zaťaženia (na stavby alebo časti stavieb): podmienky používania stavby, ktoré môžu ovplyvniť zhodu stavby so základnými požiadavkami CPD a ktoré sú vyvolané činiteľmi (mechanickými, chemickými, biologickými, tepelnými alebo elektromechanickými) pôsobiacimi na stavbu alebo na časti stavby. Vzájomné pôsobenie rôznych výrobkov v stavbe sa považuje za "účinky zaťaženia"; životnosť: časové obdobie, počas ktorého sa úžitkové vlastnosti udržia na úrovni zlúčiteľnej na splnenie základných požiadaviek; údržba: súbor preventívnych a iných opatrení vykonávaných tak, aby zabudované stavebné výrobky počas životnosti plnili všetky funkcie. Tieto opatrenia zahŕňajú istenie, vykonávanie údržby, maľovanie, opravy, výmenu častí v prípade potreby a pod.; bežná údržba: údržba, ktorá zahŕňa kontrolné prehliadky a vykonáva sa v čase, kedy náklady na vykonávané zásahy sú primerané hodnote s prihliadnutím na vyvolané náklady; trvanlivosť: schopnosť prispievať v zodpovedajúcich podmienkach použitia k celkovej životnosti stavby zachovaním úžitkových vlastností na úrovni zlúčiteľnej s plnením základných požiadaviek. So samotným tepelnoizolačným systémom súvisia nasledujúce pojmy: podklad: myslí sa stena, ktorá sama o sebe už plní požiadavky potrebnej vzduchotesnosti a mechanickej pevnosti (odolnosť voči statickým a dynamickým zaťaženiam). Môže by pokrytý minerálnou alebo organickou omietkou, náterom alebo obkladačkami; murované steny: steny zhotovené z keramických, betónových, vápennopieskových, pórobetónových alebo kamenných prvkov uložených do malty a/alebo lepidla; betónové steny: steny zhotovené z betónu buď odlievaného alebo prefabrikovaného; komponenty systémov: lepiaca malta, základná vrstva a povrchová vrstva môžu zahŕňať spojivá na báze s rozsahom od čistého polyméru po čistý cement. Dostupné sú v týchto formách: a) suchá maltová zmes, prášok namiešaný v mieste výroby, ktorý vyžaduje len zmiešanie s množstvom vody stanoveným výrobcom, b) prášok, ktorý vyžaduje pridanie zvláštneho spojiva, c) kaša, ktorá vyžaduje pridanie cementu, d) kaša na okamžité použitie dodávaná v spracovateľnej konzistencii; lepiaca malta: výrobok používaný na lepenie dosiek (lamiel) tepelnej izolácie na podklad; strana 5

7 tepelná izolácia: výrobok s vysokým tepelným odporom, ktorý sa podieľa na tepelnej ochrane podkladovej stavebnej konštrukcie, na ktorej je aplikovaný; omietkový systém: všetky vrstvy nanesené na vonkajší povrch tepelnej izolácie spolu s výstužou; výstuž: sklotextilná mriežka, kovové pletivo alebo plastová mriežka zatlačená do základnej vrstvy (výstužnej vrstvy) za účelom zlepšenia mechanickej pevnosti tepelnoizolačného systému; omietka: nanáša sa na tepelnú izoláciu v jednom alebo niekoľkých náteroch (nanášanie nového náteru na zaschnutý náter). Nanášanie sa môže tiež robiť v niekoľkých vrstvách (zhotovovaním ďalšej vrstvy na čerstvú vrstvu). Vo všeobecnosti viacvrstvové omietky pozostávajú z nasledujúcich vrstiev: základná vrstva: vrstva nanášaná na tepelnú izoláciu. Výstuž sa zatláča do základne (nazývanej aj výstužnej) a zabezpečuje väčšinu mechanických vlastností omietky; penetračný náter: veľmi tenká vrstva, ktorá sa môže naniesť na základnú vrstvu, slúži ako podklad na nanášanie povrchovej vrstvy; povrchová vrstva: vrchná vrstva, ktorá prispieva k ochrane systému proti poveternostným vplyvom a môže zabezpečovať dekoratívny povrch. Nanáša sa na základnú vrstvu s penetračným náterom alebo bez neho; mechanické upevňovacie prostriedky: profily, kotviace prvky (rozperné kotvy), klince alebo akékoľvek iné zvláštne upevňovacie prostriedky používané na upevnenie systému k podkladu. pomocný materiál: akýkoľvek doplnkový dielec, komponent alebo výrobok používaný v systéme, napr. na vytváranie škár (tmely, rohové pásky a pod.) alebo na dosiahnutie spojitosti (tmel, prekrytia škár a pod.); lepené systémy: systémy, v ktorých je spojenie s podkladom zabezpečené lepením; môžu, ale nemusia mať doplňujúce mechanické príchytky; mechanicky pripevňované systémy: systémy, v ktorých je spojenie s podkladom zabezpečené mechanickými príchytkami; môžu, ale nemusia mať doplňujúce lepenie; vonkajší tepelnoizolačný kontaktný systém (ETICS): priamo na stavbe zabudovaná zostava z priemyselne zhotovených výrobkov dodávaná výrobcom ETICS, ktorá obsahuje aspoň tieto komponenty, ktoré vybral výrobca systému na ním určené používanie v ETICS: v systéme špecifikovanú lepiacu maltu a v systéme špecifikované mechanické kotviace prvky; v systéme špecifikovaný tepelnoizolačný materiál; v systéme špecifikovanú výstužnú vrstvu zhotovenú z jednej alebo z viacerých vrstiev, z ktorých aspoň jedna vrstva obsahuje výstuž; v systéme špecifikovanú výstuž; v systéme špecifikovaný penetračný náter; v systéme špecifikovanú konečnú povrchovú úpravu, ktorá môže zahŕňať aj dekoratívnu vrstvu. POZNÁMKA. Zostava komponentov ETICS je ekvivalentom stavebného výrobku a po zabudovaní do stavby v súlade so stavebnou dokumentáciou sa stáva montovaným systémom, ktorý je ekvivalentom časti stavby. komponent ETICS: priemyselne zhotovený výrobok špecifikovaný v ETICS; všetky komponenty ETICS výrobca systému špeciálne vybral na ním určené používanie v ETICS. strana 6

8 SKRATKY Pri uvádzaní vonkajších tepelnoizolačných kontaktných systémov (ETICS) a ich komponentov sa použili nasledujúce skratky: XPS MW ETA penový polystyrén (Expanded PolyStyrene) extrudovaný polystyrén (Extruded PolyStyrene) minerálna vlna ( Wool) európske technické osvedčenie (European Technical Approval) ETICS vonkajší tepelnoizolačný kompozitný systém (External Thermal Insulation Composite System) ETAG návod na európske technické osvedčenie (Guidline for European Technical Approval) KSP kontrolný a skúšobný plán ETAG 004 Požiadavky na tepelnoizlačné systémy, ich komponenty a materiály sú uvedené v Návode na Európske technické osvedčenie (ETAG). Na vonkajšie kontaktné tepelnoizolačné systémy sa vzťahuje ETAG 004. Tepelnoizolačný systém (podľa ETAG 004) zahŕňa prefabrikované tepelnoizolačné výrobky prilepené na stenu a/alebo k nej pripevnené mechanicky pomocou kotiev, profilov, špeciálnych súčiastok atď. alebo kombináciou lepidiel a mechanických pripevňovacích prostriedkov. Tepelnoizolačný výrobok je na povrchu vybavený omietkou pozostávajúcou z jednej alebo niekoľkých vrstiev (nanášaných na stavenisku), z ktorých jedna je vybavená výstužou (výstužnou mriežkou). Omietka sa nanáša priamo na tepelnoizolačné dosky (lamely) bez vzduchovej medzery alebo oddeľujúcej medzery. Tepelnoizolačné systémy zahŕňajú špeciálne prvky (napr. soklové lišty, rohové profily,...), ktoré sú zabudovávané v omietkových vrstvách v oblasti priľahlých stavebných konštrukcií (otvory, rohy, parapety, atď.). Tepelnoizolačné systémy sú navrhnuté tak, aby dodali stenám, na ktoré sú pripevňované, vyhovujúcu tepelnú ochranu. Majú zabezpečiť minimálny prídavný tepelný odpor R 1,0 m 2.K/W. Vo zvláštnych prípadoch je možné použiť tepelnú izoláciu menšej hrúbky, pokiaľ sa preverí, že tým nevznikne žiaden funkčný alebo technický problém. Tepelnoizolačné systémy sa môžu používať na nových alebo existujúcich (obnovovaných) zvislých stenách. Je možné použiť ich aj na vodorovných alebo šikmých plochách, ktoré sú vystavené atmosférickým zrážkam. Tepelnoizolačné systémy sú nenosné stavebné prvky. Neprispievajú priamo ku stabilite steny, na ktorú sú pripevnené. Systémy môžu prispievať k trvanlivosti tým, že zvýšia ochranu proti poveternostným vplyvom. Tepelnoizolačné systémy nie sú určené pre zabezpečenie neprievzdušnosti stavebných konštrukcií. strana 7

9 Z hľadiska navrhovania sa podľa metód pripevňovania ETICS rozdeľujú na lepené systémy (čisté alebo s doplnkovým mechanickým pripevňovaním) a mechanicky pripevňované systémy (čisté alebo s doplnkovým lepidlom). Ďalej sa uvádzajú hľadiská funkčných požiadaviek, ktoré sa majú podľa ETAG 004 preskúmať, aby sa splnili príslušné základné požiadavky na stavby. ZP1: Mechanická odolnosť a stabilita Požiadavky týkajúce sa mechanickej odolnosti a stability nenosných častí stavieb nie sú zahrnuté v tejto základnej požiadavke, ale sú riešené v základnej požiadavke 4. ZP 2: Protipožiarna bezpečnosť Požiadavky na reakciu na oheň ETICS musia byť v súlade so zákonmi, obmedzeniami a administratívnymi nariadeniami platnými pre konečné využívanie budovy a budú určené prostredníctvom klasifikačných dokumentov CEN. ZP3: Hygiena a ochrana zdravia a životného prostredia Pri ZP3 sa musia posúdiť tieto charakteristiky výrobku pre systém a/alebo pre každý jeho komponent: - nasiakavosť, - vodotesnosť, - odolnosť voči nárazu, - paropriepustnosť, - tepelnotechnické charakteristiky (uvádzané pri ZP6). Pri montážnych a stavebných prácach sa nesmú uvoľňovať znečisťujúce látky do bezprostredného okolia (ovzdušie, pôda, voda). Preto miera uvoľňovania znečisťujúcich látok do vonkajšieho ovzdušia, pôdy a vody zo stavebných materiálov používaných na vonkajšie steny musí byť v súlade so zákonmi, obmedzeniami a administratívnymi nariadeniami príslušnými pre lokalitu, v ktorej sa zabuduje do stavby. ZP4: Bezpečnosť pri používaní ETICS musí by odolný voči kombinovaným napätiam, ktoré sú vyvolané bežnými zaťaženiami ako sú vlastná tiaž, teplota, vlhkosť a zmrašťovanie, ako aj pohybom hlavnej stavebnej konštrukcie a silou vetra (saním). Z hľadiska ZP4 sa musia pri ETICS posudzovať nasledujúce charakteristiky tepelnoizolačného systému a/alebo jeho komponentov: - vplyv vlastnej tiaže systém musí byť samonosný bez škodlivých deformácií; - odolávanie pohybom hlavnej stavebnej konštrukcie bežné pohyby hlavnej stavebnej konštrukcie nesmú spôsobovať vznik akýchkoľvek trhlín alebo stratu súdržnosti v systéme; uvažuje sa, že ETICS má odolávať pohybom, ktoré sú spôsobené zmenami teploty a napätí, okrem konštrukčných stykov, kde sa musia zaviesť zvláštne opatrenia; - vplyv sania vetra systém musí s dodatočným stupňom bezpečnosti preukázať primeranú mechanickú odolnosť voči tlaku, saniu a vibráciám spôsobeným vetrom. ZP5: Ochrana proti hluku Požiadavky na ochranu proti hluku sa neurčujú, pretože tieto požiadavky musí spĺňať celá stena vrátane ETICS, ako aj okien a ďalších výplní otvorov. strana 8

10 ZP6: Úspora energie a ochrana tepla Túto požiadavku má zabezpečiť stena ako celok. Aby sa stanovili výhody ETICS pre stenu, musia sa špecifikovať dôležité charakteristiky komponentov, ako sú: - súčiniteľ tepelnej vodivosti/tepelný odpor (súčiniteľ prechodu tepla), - paropriepustnosť (uvádzaná pri ZP3), - nasiakavosť (uvádzaná pri ZP3). Hľadiská trvanlivosti a použiteľnosť Všetky vyššie spomenuté ZP sa musia splniť počas životnosti systému pri pôsobení účinkov zaťaženia, ktorým je vystavený. - Trvanlivosť systému ETICS musí by odolný voči teplote, vlhkosti a zmrašťovaniu. Ani vysoké ani nízke teploty nesmú zapríčiniť deštrukčnú alebo nenávratnú deformáciu. Zmena povrchovej teploty nesmie zapríčiniť akékoľvek poškodenie, napr. náhla zmena vyvolaná intenzívnym dažďom po dlhodobom vystavení slnečnému žiareniu, alebo zmena teploty na slnku a v tieni. - Trvanlivosť komponentov Všetky komponenty si musia zachovať svoje vlastnosti počas celej životnosti systému za bežných podmienok používania a údržby, pokiaľ sa udržuje kvalita systému. Vyžaduje sa nasledujúce: - všetky komponenty musia vykazovať chemicko-fyzikálnu stabilitu, ktorá musí byť aspoň primerane predvídateľná, pokiaľ nie je úplne známa; - všetky materiály musia byť buď prirodzene odolné alebo upravené alebo chránené voči účinkom korózie; - všetky materiály musia by vzájomne kompatibilné. Ďalej sa (podľa kapitoly č. 6 ETAG 004) uvádzajú požiadavky na parametre ETICS. ZP1: Mechanická odolnosť a stabilita Požiadavka sa na ETICS nevzťahuje. ZP 2: Protipožiarna bezpečnosť Klasifikácia reakcie na oheň do tried reakcie na oheň A1 až F. Klasifikácia sa udáva samostatne pre celú zostavu a samostatne pre tepelnoizolačnú vrstvu (čl ). ZP3: Hygiena a ochrana zdravia a životného prostredia Nasiakavosť (skúška vzlínavosti) Ak je nasiakavosť základnej vrstvy po 1 hodine väčšia ako 1 kg/m 2, musí byť nasiakavosť každého omietkového systému po 1 hodine menšia ako 1 kg/m 2. Vodotesnosť Správanie pri vlhkostných a teplotných zmenách Počas skúšky alebo po jej ukončení sa nesmú vyskytnúť nasledujúce poruchy: - vydúvanie alebo odlupovanie ktoréhokoľvek povrchového náteru; - porucha alebo trhlina súvisiaca so stykmi medzi tepelnoizolačnými doskami alebo profilmi zabudovanými v systéme; - oddeľovanie omietkovej vrstvy; - trhlina umožňujúca prienik vody cez tepelnoizolačnú vrstvu. Vodotesnosť Správanie pri opakovanom účinku mrazu strana 9

11 Systém sa považuje za mrazuvzdorný, ak je nasiakavosť základnej vrstvy a aj omietkového systému po 24 hodinách menšia ako 0,5 kg/m 2. Požiadavky na parametre systému sa považujú za vyhovujúce, ak: - malé vzorky skúšané simulovanou metódou podľa čl nevykazujú žiadne poškodenia opísané vyššie alebo - pomer dynamického modulu pre základnú vrstvu E r /E o prekračuje hodnotu 0,9. Odolnosť proti nárazu V tabuľke 8 (podľa ETAG 004) sú uvedené kategórie zodpovedajúce jednotlivým stupňom pôsobenia nárazu pri používaní. Nezahŕňajú prípustnosť vandalských činov (vplyv zámerného vonkajšieho poškodenia). Náraz tvrdého telesa pomocou oceľovej gule a dynamické razenie prostredníctvom Perfotestu predstavuje účinok ťažkých nedeformovateľných alebo ostrých predmetov, ktoré náhodne zasiahnu systém. Na základe dosiahnutých výsledkov skúšok sa systém posúdi a zatriedi do kategórií I, II alebo III podľa tabuľky 9 (podľa ETAG 004). strana 10

12 Paropriepustnosť (faktor difúzneho odporu µ) Faktor difúzneho odporu omietkového systému, ktorý pozostáva zo základnej a povrchovej vrstvy môže byť maximálne: - 2,0 m, ak kombinácia (systém) zahŕňa tepelnú izoláciu z penového plastu; - 1,0 m, ak kombinácia (systém) zahŕňa tepelnú izoláciu z minerálnych vlákien. Vonkajšie prostredie Existujú tri možnosti: - látky sú zakázané na úrovni Európskeho spoločenstva, tzn. ETA sa nesmie vydať; - látky sú zakázané v niektorých krajinách a ich prítomnosť sa musí deklarovať; - látky sú povolené vo všetkých/v niektorých krajinách ale s obmedzeniami a v tom prípade sa podstata materiálov ako aj ich koncentrácia /miera vyžarovania musí uviesť. ZP4: Bezpečnosť pri používaní Prídržnosť základnej vrstvy k tepelnej izolácii Po ukončení skúšky (podľa čl ) musí byť buď hodnota prídržnosti základnej vrstvy k tepelnej izolácii minimálne 0,08 N/mm 2, alebo musí nastať porušenie v tepelnoizolačnej vrstve. Minimálne požiadavky na prídržnosť lepiacej malty k podkladu Po ukončení skúšky (podľa čl ) musí byť minimálna hodnota prídržnosti lepiacej malty k podkladu: - za sucha 0,25 N/mm 2 ; strana 11

13 - po pôsobení vody: - 0,08 N/mm 2 po 2 hodinách od vybratia vzoriek z vody; - 0,25 N/mm 2 po 7 dňoch od vybratia vzoriek z vody. zákazka č.: Minimálne požiadavky na prídržnosť lepiacej malty k tepelnému izolantu Po ukončení skúšky (podľa čl ) musí byť minimálna hodnota prídržnosti lepiacej malty k tepelnej izolácii (B): - za sucha 0,08 N/mm 2 ; - po pôsobení vody: - 0,03 N/mm 2 po 2 hodinách od vybratia vzoriek z vody; - 0,08 N/mm 2 po 7 dňoch od vybratia vzoriek z vody; alebo musí nastať porušenie v tepelnoizolačnej vrstve. Pevnosť mechanického upevnenia (priečny posun) skúška pretvorenia Hodnota U e a vzorec na určenie L (pozri čl ) ako funkcie T musia byť uvedené v ETA. Odolnosť proti zaťaženiu vetrom Stabilita ETICS sa overuje na zaťaženie saním vetra, ak návrhová odolnosť R d (s uvážením národných súčiniteľov bezpečnosti) sa rovná alebo je väčšia ako návrhové zaťaženie saním vetra S d : R d S d Odolnosť proti zaťaženiu vetrom Vyvlečenie príchytiek Charakteristická odolnosť príchytiek za sucha, príp. za mokra musí byť daná v ETA. Odolnosť proti zaťaženiu vetrom Statická skúška penového bloku Charakteristická odolnosť na jednu príchytku v N musí by daná v ETA. Odolnosť proti zaťaženiu vetrom Dynamická skúška vztlaku vetra V prípade, že posúdenie (podľa čl a ) nie je možné, požiadavky na parametre sa určia použitím skúšobnej metódy opísanej v čl a systém sa vyhodnotí podľa vzťahu v čl ZP5: Ochrana proti hluku Požiadavka sa na ETICS nevzťahuje. ZP6: Úspora energie a ochrana tepla Tepelný odpor Všetky požiadavky na tepelnotechnické parametre systému sa môžu posúdiť podľa údajov súvisiacich s komponentmi, ktoré sú zahrnuté vo výpočtových postupoch (v čl ). Výpočtová metóda zohľadňuje tepelné mosty, ale uvedená metóda nemôže zohľadniť národné požiadavky. Tepelný odpor tepelnoizolačného systému musí byť minimálne 1,0 m 2 K/W. Hodnota systému R musí by udaná v ETA v závislosti od hrúbky tepelnej izolácie. Hľadiská trvanlivosti a použiteľnosť Prídržnosť po umelom starnutí Po ukončení skúšky (podľa čl ) musí byť buď hodnota prídržnosti tepelnej izolácie minimálne 0,08 N/mm 2, alebo musí nastať porušenie v tepelnoizolačnej vrstve. Ďalej sa (podľa kapitoly č. 6 ETAG 004) uvádzajú požiadavky na vlastnosti komponentov ETICS. Uvádzajú sa len tie (základné) požiadavky, ktoré sa na daný komponent vzťahujú. strana 12

14 TEPELNÁ IZOLÁCIA: ZP 2: Protipožiarna bezpečnosť Z požiarneho hľadiska sa tepelná izolácia klasifikuje podľa EN Klasifikácia reakcie na oheň do tried reakcie na oheň A1 až F. V prípade použitia požiarnych pásov v tepelnoizolačnej vrstve, ktoré sú súčasťou zostavy, sa uvedú výsledky veľkorozmerových skúšok, alebo sa materiál opíše odkazom na zoznam výrobkov uvedený v ZP3: Hygiena a ochrana zdravia a životného prostredia Nasiakavosť (skúška vzlínavosti) Z dôvodu možného zhoršenia tepelnotechnických vlastností vplyvom náhodného prieniku vody, nesmie nasiakavosť tepelnej izolácie prekročiť 1 kg/m 2 po 24 hodinách čiastočného ponorenia. Paropriepustnosť Hodnota μ musí by udaná v ETA. ZP4: Bezpečnosť pri používaní Pevnosť v ťahu Výsledok musí by udaný v ETA. Pevnosť v šmyku a modul pružnosti v šmyku Pri lepených systémoch musí tepelná izolácia spĺňať nasledujúce minimálne požiadavky (pozri čl ): - pevnosť v šmyku f tk 0,02 N/mm 2 ; - modul pružnosti v šmyku G m 1,0 N/mm 2 ; Index k znamená charakteristickú hodnotu a m strednú hodnotu. ZP6: Úspora energie a ochrana tepla Súčiniteľ tepelnej vodivosti Posudzovanie sa vzťahuje len na tepelnú izoláciu s hodnotou maximálne 0,065 W/(m.K). Ak sa tepelná izolácia skladá z viacerých materiálov, musí spĺňať nasledujúcu podmienku: d/r 0,065 W/(m.K), kde d je hrúbka zloženej dosky (tepelná izolácia) v m a R je tepelný odpor v m 2.K/W. Hodnota musí by uvedená v ETA. KOTVIACE PRVKY: OMIETKA: VÝSTUŽ: ZP4: Bezpečnosť pri používaní Odolnosť rozperných kotiev proti vytiahnutiu Charakteristická pevnosť rozpernej kotvy musí byť uvedená v ETA, alebo sa musí uviesť odkaz na ETA pre rozpernú kotvu. ZP4: Bezpečnosť pri používaní Ťahová skúška omietkového pásika Šírka trhlín musí byť uvedená v ETA. Hľadiská trvanlivosti a použiteľnosť Sklotextilná mriežka strana 13

15 Zostatková pevnosť po umelom starnutí musí byť minimálne 50 % pevnosti v stave dodávky a 20 N/mm. Iné druhy výstuže Požiadavky sa stanovia v závislosti od druhu týchto výstuží. DATABÁZA ETA A TO VYDANÝCH V TSÚS V prílohe 1 sa uvádza databáza ETA a TO (vrátane komponentov) vydaných v TSÚS. Databáza obsahuje 52 lepených systémov (s alebo bez prídavného kotvenia rozpernými kotvami) a 61 mechanicky pripevňovaných systémov. Databáza poskytuje súhrnné informácie o skladbe jednotlivých systémov (na úrovni komponentov). V opačnom smere čítania je možné podľa preferovaných značiek komponentov identifikovať tepelnoizolačné systémy, v ktorých sú tieto konkrétne komponenty osvedčené (ktorých sú súčasťou). V záverečnej časti databázy je spracovaná klasifikácia ETICS podľa vybraných vlastností. KLASIFIKÁCIA ETICS Potreba klasifikácie ETICS vyplynula z množstva systémov na trhu spôsobujúceho neprehľadnosť a sťaženú orientáciu aj pre odborníkov (najmä projektantov a zhotoviteľov) v tejto oblasti a v neposlednom rade zo skúseností s viac či menej závažnými chybami už v projektových riešeniach obnovy obvodových plášťov aplikáciou dodatočného kontaktného tepelnoizolačného systému. Cieľom klasifikácie je ovplyvniť zvýšenie kvality samotného návrhu ETICS vytvorením pomocného nástroja pre projektantov resp. kontrolného nástroja pre investorov. Pri riešení úlohy sa v prvom rade identifikovali rozhodujúce úžitkové vlastnosti ETICS z pohľadu užívateľských a samozrejme protipožiarnych požiadaviek. Vybrali a ďalej sa hodnotili 4 vlastnosti: nasiakavosť po 24 hodinách; odolnosť proti prerazeniu (1 mriežka); ekvivalentná hrúbka difúznej vrstvy; trieda reakcie na oheň. Cieľom klasifikácie nie je porovnávanie kvality alebo globálnej vhodnosti jednotlivých ETICS navzájom. Rôzne časti obvodového plášťa sú namáhané rôznymi účinkami prostredia. Opodstatnene preto, pre rôzne časti obvodového plášťa, možno predpokladať aj diferencované požiadavky na ETICS. Tieto požiadavky vychádzajú zo základných požiadaviek na stavby a zo snahy o dosiahnutie najvyššej možnej ekonomicky opodstatnenej životnosti ETICS. Základné princípy (vrátane empiricky stanovených zásad) sa uvádzajú v obrázkoch 3 5. Tieto predstavujú schémy rodinných a bytových domov s identifikovanými oblasťami so špecifickými požiadavkami na ETICS. Typické schémy majú upriamiť pozornosť čitateľa a užívateľa tohto dokumentu aj na vlastnosti ETICS významné práve pre tieto oblasti. strana 14

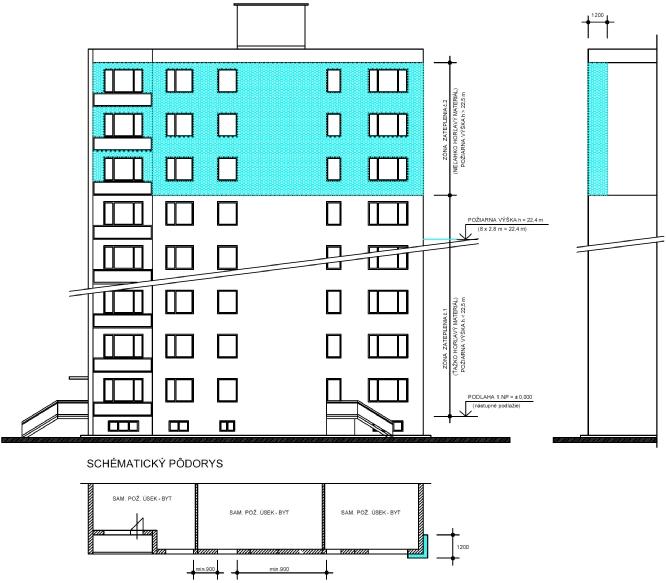

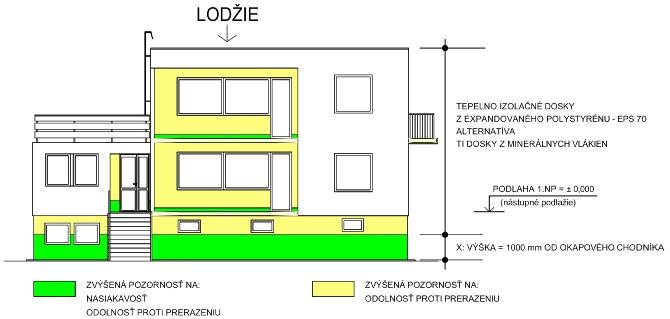

16 Obrázok 3: Schéma oblastí obvodového plášťa rodinného domu so špecifickými požiadavkami Obrázok 4: Schéma oblastí obvodového plášťa bytového domu so špecifickými požiadavkami z hľadiska požiarnej bezpečnosti strana 15

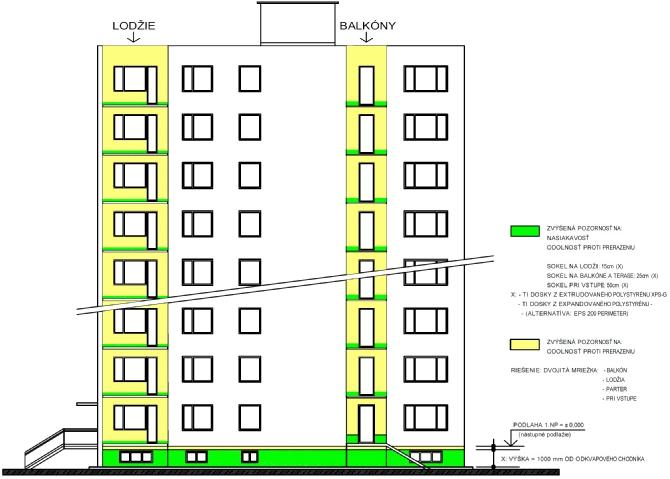

17 Obrázok 5: Schéma oblastí obvodového plášťa bytového domu so špecifickými požiadavkami z hľadiska užívateľských požiadaviek Tak ako sa ETICS navrhujú s ohľadom na energetickú hospodárnosť budovy (požadovaná hodnota súčiniteľa prechodu tepla obvodovej konštrukcie) a difúzny odpor obvodovej konštrukcie, tak by sa pozornosť mala venovať aj prípadnej variácii materiálovej skladby vrstiev ETICS. Je všeobecne známe a aj v tejto úlohe sa v mnohých prípadoch potvrdilo, že v rámci jedného ETICS je povolených veľa rôznych kombinácií materiálov vo vrstvách ETICS, čo význame mení hodnoty ukazovateľov úžitkových vlastností. Príkladom je ekvivalentná hrúbka vzduchovej vrstvy (faktor difúzneho odporu) od 0,1 do 1,30. Je preto viac než žiadúce vhodne zvoliť ETICS, ale aj prípadne plošne diferencovať materiálové bázy (materiálové zloženie vrstiev) v mimoriadne zaťažených oblastiach. Vzhľadom na už uvedené široké intervaly hodnôt ukazovateľov jednotlivých vlastností spôsobené kombináciou mnohých materiálov v skladbe ETICS sa pri riešení tejto úlohy pristúpilo k prijatiu predpokladu horších vlastností. To znamená, že ak je v ETA alebo TO uvedený široký interval hodnôt jednej vlastností, potom sa predpokladá, že bez dôsledného výberu skladby vrstiev sa navrhne a následne zabuduje do stavby menej vhodná skladba. Danému ETICS sa v tejto vlastnosti preto prisudzuje piktogram menšej všeobecnej vhodnosti upozorňujúci na potrebu dôslednejšieho zváženia návrhu. Smer zvyšovania pozornosti pri návrhu zľava doprava strana 16

18 Princípy priraďovania piktogramu pre jednotlivé vlastnosti Piktogram Nasiakavosť Odolnosť proti prerazeniu Vlastnosť Ekvivalentná hrúbka vzduchovej vrstvy Trieda reakcie na oheň < 0,5 I 0,25 A2 II 0,26-0,50 B < 0,5; 0,5 I-III 0,51-0,75 C II-III 0,76-1,00 D 0,5 III > 1,00 E X Neuvádza sa Neuvádza sa Neuvádza sa Neuvádza sa Výsledky sú spracované pre všetky ETICS s platným ETA a/alebo TO, ktoré vydal TSÚS. Počas riešenia boli držitelia ETA a/alebo TO požiadaní o súhlas so zahrnutím dotknutých ETICS do riešenia tejto úlohy. Zverejnené sú hodnotenia tých tepelnoizolačných systémov, pre ktoré vydali súhlas držitelia ETA a/alebo TO. V prípade dodatočného záujmu viacerých držiteľov ETA a/alebo TO bude možné zverejniť aj ďalšie hodnotenia systémov. ZÁVER Riešenie úlohy preukázalo a potvrdilo rôznorodosť ETICS a zložitosť optimálneho návrhu komponentov s ohľadom na špecifiká každej stavby a lokálne okrajové podmienky. TSÚS eviduje k celkovo 67 platných národných a európskych technických osvedčení na ETICS. V nich je obsiahnutých 482 komponentov, ktoré ovplyvňujú úžitkové vlastnosti ETICS, ale aj celej zvislej obvodovej konštrukcie. Riešením tohto projektu prinášame prehľad ETICS osvedčených v TSÚS a ich komponentov. Rovnako informujeme o požiadavkách ETAG 004 a iných technických a právnych noriem kladených na ETICS. Pozornosť sme upriamili na správnosť návrhu ETICS s ohľadom na prevádzku (užívanie) budovy, protipožiarnu bezpečnosť a miesto použitia (stavebnú konštrukciu). Taktiež sme spracovali tabuľku klasifikácie ETICS upozorňujúcu projektantov na dôslednosť výberu a návrhu komponentov jednotlivých ETICS podľa požadovaných vlastností, čo si vyžiadala práve široká škála komponentov na trhu. strana 17

19 CITOVANÉ A SÚVISIACE DOKUMENTY [1] ETAG 004 Vonkajšie zložené tepelnoizolačné systémy s omietkou (ETICS), European Organisation for Technical Approvals, Brussels, [2] STN :2008 Zhotovovanie vonkajších tepelnoizolačných kontaktných systémov (ETICS). [3] STN EN A1:2010 Klasifikácia požiarnych charakteristík stavebných výrobkov a prvkov stavieb. Časť 1: Klasifikácia využívajúca údaje zo skúšok reakcie na oheň (Konsolidovaný text). [4] STN Požiarna bezpečnosť stavieb. Spoločné ustanovenia. [5] STN Požiarna bezpečnosť stavieb. Skúšanie horľavosti stavebných hmôt. Nehorľavé hmoty. [6] STN Stanovenie stupňa horľavosti stavebných hmôt. [7] Sternová, Z. a kol.: Energetická hospodárnosť a energetická certifikácia budov, Jaga group, Bratislava, [8] Zákon č. 90/1998 Z. z. o stavebných výrobkoch. [9] Directive 89/106/EEC Construction products. PRÍLOHY 1 Prehľad parametrov a komponentov vybratých ETICS strana 18

20 LEPENÉ ETICS (S ALEBO BEZ) PRÍDAVNÉHO KOTVENIA MECHANICKY PRIPEVŇVANÉ ETICS (S ALEBO BEZ) PRÍDAVNÉHO LEPENIA KOMPAKTINEX Dryvit BEK Nikecell ENVART izol KOMPAKTINEX PS EXCEL THERM BR KABE THERM/LAMITHERM KABE THERM / WANCORTHERM KOMPAKTINEX KOMPAKTINEX MW Dryvit BEK MW BEK Nikecell ENVART izol KABE THERM Polifarbe Therm - M Termo+ Basic weber.therm exclusive plus XPS ETA / TO: Pomerná minimálna lepená plocha (%): ETA-06/ ETA-06/ ETA-06/ ETA ETA-08/ ETA-08/0097 ETA-09/0145 ETA ETA-11/0050 ETA-11/0102 ETA-11/0133 F DACH/PODLOGA / Ceresit CT 315 (TR 100, TR 150) (70, 80, 100, 200) SAKRET F 70F -T2-L2-W2-S2-P4-BS115-CS(10)70-DS(N)2-DS(70,-)1-TR100 -T2-L2-W2-S2-P4-BS125-CS(10)70-DS(N)2-DS(70,-)1-TR150 -T2-L2-W2-S2-P4-BS125-CS(10)80-DS(N)2-DS(70,-)1-TR150 -T2-L2-W2-S2-P4-CS(10)100-DS(N)2-DS(70,-)1-WL(T)2-BS150-TR150 -T2-L2-W2-S2-P4-CS(10)120-DS(N)2-DS(70,-)1-WL(T)3-BS170-TR200 weber.therm C70 -T2-L2-W2-S2-P4-BS(115)-TR150-DS(N)2-DS(70,-)1 (70F, 100F) KEMATERM -L2-W2-T2-S2-P4-DS(N)2-DS(70,-)2-TR100-BS115 Polystyréncementové dosky STYRCON FASADA OPEN/CLIMA Nikecell D ( 80 F) XPS MW-T5-CS(10)30-TR15-WS-WL(P) MW-T5-DS(TH)-CS(10)-TR15-WS-WL(P)-MU1,4 MW-T5-DS(TH)-CS(10)-TR15-WS-WL(P)-MU1 MW-T5-DS(T+)-DS(TH)-CS(10)-TR15-WS-WL(P)-MU1,4 Dosky (MW) s pozdlžnym vláknom weber.therm L25 MW-T5-CS(10)25-TR10-WS MW bez špecifikácie MW (TR 15) MW-T5-DS(T+)-DS(TH)-CS(10)20-TR10-PL(5)250-WS-WL-MU1 MW-T5-DS(TH)-CS(10)30-TR10-WS-WL(P)-MU3,5 MW-T5-DS(TH)-CS(10)-TR15-WS-WL(P)-MU3,5 MW-T4-CS(10)-TR15-WS-WL(P)-MU1 Nobasil FKD FASROCK ORSIL TF NOBASIL FKD S MW-DS(T+)-DS(TH)-CS(10)-TR80-WS-WL(P)-MU1 SAKRET FKL - MW-T5-DS(T+)-DS(TH)-CS(10)-TR80-WS-WL(P) SAKRET FKL - MW-T5-DS(TH)-CS(10)-TR100-WS-WL(P)-MU1 MW-T5-DS(T+)-DS(TH)-CS(10)-TR80-WS-WL(P) MW-T5-DS(TH)-CS(10)-TR80-WS-WL(P)-MU 3,3 Lamely bez špecifikácie TO-08/0046 TO-08/0056 TO-08/0079 TO-10/0077 TO-10/ TO-10/0105 TO-10/0139 TO-10/0148 ETA-06/0084 ETA-06/0084 ETA-06/0084 ETA ETA ETA-08/0044 ETICS ETA Baumit open Klimafassade ETA-08/0097 ETA-09/0073 ETA-11/ Baumit open Klimafassade ETA-09/0256 KOMPONENT TEPELNÁ IZOLÁCIA ČLENENIE MW - LAMELY MW - DOSKY ETA-09/0073 ETA-09/0145 ETA-09/0210 ETA-09/0256 ETA ETA-11/0025 ETA-11/0049 ETA-11/0050 ETA-11/0102 ETA-11/0133 TO-07/0195 TO-08/0046 TO-08/0079 TO-10/0077 TO-10/0104 TO-10/0105 TO-10/ TO-10/ TO-10/0156 TO-11/

21 LEPIACA MALTA ETICS KOMPAKTINEX weber.therm KPS weber.therm klasik LZS 710 weber.therm elastik LZS 720 DEK- kleber SOAS stierka Ceresit CT 83 EKOFIX - Z Prince Color Z 301 Super Prince Color Z 301 PS THIN-SET Special Dryvit KOMBI SPECIAL KOMBI KOMBI WM1 SAKRET KAM SAKRET Špeciál Extherm Fix TOPINEX-ŠPACHTEL Super Kleber Mistral TECTOTHERM DEKkleber elastik ZKST Baumaster weber.therm AP50 weber tmel 700 weber.therm technik Tevamin tmel TESOROMONT START TS-100 Coras dry Framat tmel Baumit StarContact / Baumit KlebeSpachtel Baumit KlebeSpachtel grob / Baumit KlebeSpachtel Spritzbar Baumit StarContact Forte / Baumit DickschichtKlebe-spachtel Baumit Contact / Baumit Haftmörtel Baumit ProContact Baumit PaneloFix / Baumit WDVS-Kleber Baumit StarContact Speed / Baumit SpeedKlebespachtel Baumit SupraFix / Baumit SupraKleber weber.therm exclusive Murexin Energy Star Murexin Energy Spritz Murexin Energy Forte Murexin Energy Top Murexin Energy Fix Murexin Energy Yet Star Murexin Energy Elastik Baumit opencontact / Baumit open KlebeSpachtel W Baumit opencontact S / Baumit open S KlebeSpachtel Baumit open Klimafassade Dryvit Primus+cement+water Dryvit Ragasztó KEMATERM 235 BEK Nikecell ENVART izol KOMPAKTINEX PS EXCEL THERM BR KABE THERM/LAMITHERM KABE THERM / WANCORTHERM KOMPAKTINEX KOMPAKTINEX MW Baumit open Klimafassade Dryvit BEK MW BEK Nikecell ENVART izol KABE THERM Polifarbe Therm - M Termo+ Basic weber.therm exclusive plus

22 LEPIACA MALTA PRÍCHYTKY KOMPAKTINEX Dryvit BEK Klebespachtel BEK Klebespachtel+ BEK Kleber BEK Kleber R BEK Kleber + Nikecell Primus+cement+water Nikecell Ragasztó ENVART lepící tmel ALFAFIX TIS ALFAFIX S11 AlfaFIX BS (lepidlo) CERESIT CT 83 CERESIT CT 85 CERESIT CT 87 CERESIT ZU LTYR Plus polyuretánová pena CERESIT CT 84 Kremix (K 22) Kremix Extra (K 25) BEK Nikecell ENVART izol VAZAFIX TS SPECIAL TS SPECIAL R TS SPECIAL ECO TERMO 1 TermoKleber TermoKleber RS TermoDuo TermoDuo RS TermoUni (lepiaca a výstužná malta) BRAVOLL PTH-KZ 60/8-La BRAVOLL PTH-KZL 60/8- La BRAVOLL PTH 60/8- La BRAVOLL PTH-L 60/8- La BRAVOLL PTH-S La BRAVOLL PTH-SL 60/8- La BRAVOLL PTH-SX La BRAVOLL PTH 60/10 BRAVOLL TIT 60/5-15 ejotherm NT U ejotherm NK U ejotherm ST U ejotherm SK U ejotherm STR U ejotherm SDK U ejotherm NTK U Ejotherm STR-H ejotherm SDMT-plus ejotherm SDF-K plus ejotherm SPM-T plus EJOT SBH-T 65/25 ETICS Baumit open Klimafassade KOMPAKTINEX PS EXCEL THERM BR KABE THERM/LAMITHERM KABE THERM / WANCORTHERM KOMPAKTINEX KOMPAKTINEX MW Baumit open Klimafassade Dryvit BEK MW BEK Nikecell ENVART izol KABE THERM Polifarbe Therm - M Termo+ Basic weber.therm exclusive plus

23 ZÁKLADNÁ VRSTVA PRÍCHYTKY ETICS WKRET-MET LFN DIA 8 WKRET-MET LFM DIA 8 WKRET-MET-LFN DIA 10 WKRET-MET-LFM DIA 10 WKRET-MET-LTX DIA 10 WKRET-MET-LMX DIA 10 KOMPAKTINEX Baumit open Klimafassade Dryvit BEK Nikecell WKRET-MET LM DIA 8 WKRET-MET LM DIA 10 JANSA PTP 10/50 - La Koelner KI Koelner KI 8M Koelner KI-10N Koelner KI-10NS Koelner KI-10 KOELNER KI-10M KOELNER TFIX8M DAS TH 10/50 KEW TSD 8 KEW TSD 10 KEW TSBD 8 KEW InsuFix TSD-V KEW InsuFix TSBD 8 KEW DSH 10 K TERMOZ 8 NZ TERMOZ 8 U TERMOZ 8 N TERMOZ KS 8 TERMOZ 8 UZ TERMOZ 8 SV Fisher TERMOFIX CF 8 Hilti tepelnoizolačná kotva SD-FV 8 Hilti ETICS-ANCHOR D-FV Hilti ETICS-ANCHOR D-FV T Hilti D8-FV Hilti SX-FV Hilti XI-FI Baumit zatĺkacia kotva SD 8 Baumit Lepiaca kotva JJ A8 IsoFUX (NDT-8Z and NDT8SZ) weber.therm KPS DEK- kleber SOAS stierka VWS Ceresit CT 85 weber.therm elastik LZS 720 VAZAKRYL Prince Color Z 301 Super THIN-SET Special KOMBI SPECIAL KOMBI ENVART izol KOMPAKTINEX PS EXCEL THERM BR KABE THERM/LAMITHERM KABE THERM / WANCORTHERM KOMPAKTINEX KOMPAKTINEX MW Baumit open Klimafassade Dryvit BEK MW BEK Nikecell ENVART izol KABE THERM Polifarbe Therm - M Termo+ Basic weber.therm exclusive plus

24 ZÁKLADNÁ VRSTVA ETICS KOMPAKTINEX Dryvit KOMBI WM2 SAKRET KAM SAKRET Špeciál Extherm Fix TOPINEX-ŠPACHTEL Super Kleber weber.therm mínus 7 Mistral TECTOTHERM DEKkleber elastik ZKSA Baumaster weber.therm AP50 TESOROMONT UNIWERSALNY TU-200 Coras dry Framat tmel Baumit StarContact / Baumit KlebeSpachtel Baumit Klebespachtel grob / Baumit KlebeSpachtel Spritzbar Baumit StarContact Forte / Baumit DickschichtKlebespachtel Baumit Contact / Baumit Haftmörtel Baumit ProContact weber.therm exclusive Murexin Energy Star Murexin Energy Spritz Murexin Energy Forte Murexin Energy Top Murexin Energy Fix Baumit opencontact / Baumit open KlebeSpachtel W Baumit opencontact S / Baumit open S KlebeSpachtel Baumit open Klimafassade Dryvit Primus+cement+water Dryvit Ragasztó KEMATERM 235 BEK Klebespachtel BEK Klebespachtel+ Nikecell Primus+cement+water BEK Nikecell Ragasztó ENVART stěrkovací tmel univerzal ALFAFIX TIS ALFAFIX S1 ALFAFIX S11 CERESIT ZU CERESIT CT 85 CERESIT CT 87 LTYR Plus Kremix (K 22) Kremix Extra (K 25) VAZAFIX Nikecell ENVART izol TS SPECIAL TERMO 2 TermoArmat prírodná TermoArmat prírodná RS TermoDuo TermoDuo RS KOMPAKTINEX PS EXCEL THERM BR KABE THERM/LAMITHERM KABE THERM / WANCORTHERM KOMPAKTINEX KOMPAKTINEX MW Baumit open Klimafassade Dryvit BEK MW BEK Nikecell ENVART izol KABE THERM Polifarbe Therm - M Termo+ Basic weber.therm exclusive plus

25 PENETRAČNÁ VRSTVA SKLOVLÁKNITÁ MRIEŽKA ETICS KOMPAKTINEX Dryvit BEK Nikecell ENVART izol VERTEX R117 A101 VERTEX R131 A101 VERTEX A131 VERTEX R267 A101 Sklotex R5x5/145 A101 Omfa 117 S Omfa 122 Omfa 122 L OMFA 125/1 SSA-1363-SM SSA-1383-SM ST /7 /Ceresit CT 325 Sklotex R 4x4/165 A2-101 Sklotex R 4x6/145 A2-101 Sklotex R 5x5/145 A2-101 Sklotex R 5x5/150 Sklotex R 5x5/160 KELTEKS 25 F ZALTAN 160 weber.therm RE160 Baumit StarTex / Baumit opentex / Baumit TextilglasGitter Murexin Energy Textile KEMATERM MTX 2 Baumit open Klimafassade ASGLATEX TermoGewebe 4x4 (160g/m2) TermoPanzergewebe 5x5 (525 g/m2) weber VG700 Ceresit CT 15 Ceresit CT 16 weber. pas podklad UNI EKOFAS EKOFAS SILIKÁT PENSIL Prince Color Multigrund PG-A Prince Color Multigrund PG-S Prince Color Multigrund PG-U NOVALITH PUTZGRUND PERMURO PUTZGRUND ARMASIL PUTZGRUND SAKRET GRW Extherm Primer Kwartscoat Extherm Silikát Kwartscoat TOPINEX-ZÁKLAD TOPINEX-ZÁKLAD SILIKÓN Mipa Putzgrund Mistral OMÍTKOVÝ PODKLAD Mistral OMÍTKOVÝ PODKLAD SILIKÓN Mipa Silikonharz-Streichfiller Grunt AC Baumaster Grunt SC Baumaster KOMPAKTINEX PS EXCEL THERM BR KABE THERM/LAMITHERM KABE THERM / WANCORTHERM KOMPAKTINEX KOMPAKTINEX MW Baumit open Klimafassade Dryvit BEK MW BEK Nikecell ENVART izol KABE THERM Polifarbe Therm - M Termo+ Basic weber.therm exclusive plus

26 POVRCHOVÁ VRSTVA PENETRAČNÁ VRSTVA SILIKÁT weber.prim RA13 weber.prim RC14 TESORO GRUNT MARESIL GRUNT Isoton Edison Podkladní nátěr - sol Podkladní nátěr - akryl Baumit UniPrimer / Baumit UniversalGrund Murexin Energy Primer Baumit openprimer / Baumit open Grundierung KOMPAKTINEX Dryvit vekonyvakovat alapozo Dryvit univerzalis alapozo NOVALIT GT PERMURO GT ARMASIL GT KEMATERM GRUND 210 Dryvit BEK BEK Univerzálny penetračný náter Nikecell vekonyvakovat alapozo Nikecell univerzalis alapozo ENVART akrylátová penetrace ENVART silikátová penetrace ENVART silikonová penetrace HC-4 HC-5 CERESIT CT 15 CERESIT CT 16 Penestyr weber 702 Vymalex Kremix omietkový základ EKOFAS EKOFAS SILIKÁT EXCEL MIX disperzná penetrácia koncentrát GRUNT SILIKATOWY GRUNT AKRYLOWY GRUNT SILIKONOWY ETICS Baumit open Klimafassade Nikecell ENVART izol POLICOLOR Penetračná tenká omietka POLICOLOR Silikátová penetrácia TermoGrund prírodný TermoGrund RS prírodný weber.pas silicate CT 72; CT 73 EKOPUTZ SILIKÁT KC PUTZ SILIKÁT SAKRET Silikatputz SK-K SAKRET Silikatputz SK-R Extherm Spachtelputz ST KOMPAKTINEX PS EXCEL THERM BR KABE THERM/LAMITHERM KABE THERM / WANCORTHERM KOMPAKTINEX KOMPAKTINEX MW Baumit open Klimafassade Dryvit BEK MW BEK Nikecell ENVART izol KABE THERM Polifarbe Therm - M Termo+ Basic weber.therm exclusive plus

27 POVRCHOVÁ VRSTVA SILIKÁT AKRYLÁT ETICS Mipa Silikat Edelputz Mipa Silikat Reibeputz Mistral SILIKÁT OMÍTKA H Mistral SILIKÁT OMÍTKA R Baumit SilikatTop / Baumit SilikatPutz Baumit NanoporTop / Baumit NanoporPutz Murexin Energy Crystal Murexin Energy Clean Baumit opentop / Baumit open StrukturPutz KOMPAKTINEX Dryvit BEK Nikecell ENVART izol Dryvit Kaparthatásu szilikonvakolat Dryvit Kaparthatású szilikátvakolat Dryvit Dörzs szilikátvakolat NOVALIT T BEK Silikat Putz Nikecell Kaparthatásu szilikonvakolat Nikecell Kaparthatású szilikátvakolat Nikecell Dörzs szilikátvakolat ENVART silikát silikátová farba: CT 54 Kremix TOP - silikátová omietka FALAPUTZ silikát EKOPUTZ SILIKÁT TYNK SILIKATOWY POLICOLOR Silikátová omietka weber.pas acryl CT 60; CT 63; CT 64 EKOPUTZ KC PUTZ Prince Color Multiputz ZA Prince Color Multiputz RA SAKRET Kunstharzputz KH-K Extherm Spachtelputz AL TOPINEX Mipa Edelputz Mipa Reibeputz Universal Mistral OMÍTKA H Mistral OMÍTKA R REIBENPUT SPACHTELPUTZ TESORO TYNK Framaplast Baumit ArtLineTop / Baumit ArtlinePutz Baumit GranoporTop / Baumit GranoporPutz Baumit Edelputz Spezial Murexin Energy Design Murexin Energy Brilliant Baumit open Klimafassade KOMPAKTINEX PS EXCEL THERM BR KABE THERM/LAMITHERM KABE THERM / WANCORTHERM KOMPAKTINEX KOMPAKTINEX MW Baumit open Klimafassade Dryvit BEK MW BEK Nikecell ENVART izol KABE THERM Polifarbe Therm - M Termo+ Basic weber.therm exclusive plus

28 POVRCHOVÁ VRSTVA AKRYLÁT SILIKÓN ETICS KOMPAKTINEX Baumit open Klimafassade Dryvit BEK Nikecell ENVART izol Dryvit Kaparthatású vékonyvakolat Dryvit Dörzs vékonyvakolat PERMURO KEMATERM PL-G BEK Akryl Putz Nikecell Kaparthatású vékonyvakolat Nikecell Dörzs vékonyvakolat ENVART akrylát BETADEKOR A- ALFADEKOR G akrylátové farby: CT 42, 44 Kremix TOP - akrylátová omietka FALAPUTZ akryl KC PUTZ TYNK AKRYLOWY POLICOLOR Akrylátová omietka PraktiColor Termolit K Termolit RS K Stolit R Stolit QS R Stolit MP Stolit QS MP weber.pas silikon weber.pas silikon PLUS CT 74; CT 75 Prince Color Multiputz RS Prince Color Multiputz ZS SAKRET Silikonhartzputz SH-K SAKRET Silikonhartzputz SH-R Extherm Spachtelputz SN TOPINEX-SILIKÓN Mipa Silikonharz Edelputz Mipa Silikonharz Reibeputz Mistral SILIKON OMÍTKA H Mistral SILIKON OMÍTKA R EKOPUTZ SILIKON KC PUTZ SILIKON XILOTEX SILIGRAFF Framasol Baumit SilikonTop / Baumit SilikonPutz Murexin Energy Furioso Dryvit Dörzs szilikonvakolat ARMASIL T KEMATERM PL-X BEK Silikon Putz Nikecell Dörzs szilikonvakolat ENVART silikon silikónová farba: CT 54 Kremix TOP - silikónová omietka FALAPUTZ silikón STRUKTUR PUTZ SILIKON TYNK SILIKONOWY POLICOLOR Silikónová omietka TermoSilcon K TermoSilcon RS K StoSilco R StoSilco QS R StoSilco MP StoSilco QS MP KOMPAKTINEX PS EXCEL THERM BR KABE THERM/LAMITHERM KABE THERM / WANCORTHERM KOMPAKTINEX KOMPAKTINEX MW Baumit open Klimafassade Dryvit BEK MW BEK Nikecell ENVART izol KABE THERM Polifarbe Therm - M Termo+ Basic weber.therm exclusive plus

29 POVRCHOVÁ VRSTVA MINERÁL CT 35; CT 36; CT 137 REIBENPUTZ ST SPACHTELPUTZ ST weber.cote riviera G weber.cote riviera R weber.cote action F weber.cote action R MARESIL TYNK RAPID TOSCANO BETADEKOR SI- BETADEKOR SA- CT 174; CT 175 NEIDENTIFIKOVANÉ ETICS KOMPAKTINEX Dryvit BEK Nikecell ENVART izol POLICOLOR Akryl-Silikónová omietka weber.pas exclusive weber.pas clean weber.pas extraclean weber.pas sisi weber.min SOAS tenkovrstvová omietka Prince Color MSP1, MSP2, MSP3 Prince Color MRP2, MRP3 Prince Color Multitop FA Prince Color Multitop FS NOVALITH DECKPUTZ PERMURO DECKPUTZ ARMASIL DECKPUTZ SAKRET SCP SAKRET RP Baumit GranoporTop / Baumit GranoporPutz Baumit EdelPutz Spezial Murexin Energy Brilliant BRICK FLEXY (omietkové pásy) AlfaFIX BS (lepidlo) GAMADEKOR S Baumit open Klimafassade Actin Fis Thermo EXCELBOND (lepidlo) POLYBLEND S (škárovacia hmota) KOMPAKTINEX PS EXCEL THERM BR KABE THERM/LAMITHERM KABE THERM / WANCORTHERM KOMPAKTINEX KOMPAKTINEX MW Baumit open Klimafassade Dryvit BEK MW BEK Nikecell ENVART izol KABE THERM Polifarbe Therm - M Termo+ Basic weber.therm exclusive plus

30 Nasiakavosť po 24 hodinách (kg/m 2 ) Odolnosť proti prerazeniu (1 mriežka) Ekvivalentná hrúbka vzduchovej vrstvy (m) Klasifikácia reakcie na oheň - podľa EN : ETICS KOMPAKTINEX Baumit open Klimafassade Dryvit BEK Nikecell ENVART izol KOMPAKTINEX PS EXCEL THERM BR X X X X X X X X X X X X X X KABE THERM/LAMITHERM KABE THERM / WANCORTHERM KOMPAKTINEX KOMPAKTINEX MW Baumit open Klimafassade Dryvit BEK MW BEK Nikecell ENVART izol KABE THERM Polifarbe Therm - M Termo+ Basic weber.therm exclusive plus X X X X X X X X X X X X X X X X LEGENDA: Nasiakavosť po 24 hodinách (kg/m 2 ) Vyjadruje nasiakavosť vrstiev ETICS po 24 hodinovom ponorení vo vode a udáva sa s hoľadom na limitnú hodnotu 0,5 kg/m 2. Odolnosť proti prerazeniu (1 mriežka): KATEGÓRIA I - Zóna priamo prístupná verejnosti z úrovne terénu a vystavená nárazom tvrdého telesa, bez mimoriadneho hrubého zaobchádzania. KATEGÓRIA II - Zóna vystavená nárazu hodeným alebo kopnutým telesomna verejných pozemkoch, kde výška systému zmierňuje veľkosť nárazu, alebo na nižších úrovniach kde prístup k budove. KATEGÓRIA III - Zóna nepravdepodobného poškodenia bežným nárazom zapríčineným osobami alebo hodeným alebo kopnutým telesom. Ekvivalentná hrúbka vzduchovej vrstvy (m): Vyjadruje interval ekvivalentných hrúbok vzduchovej vrstvy (m) ako najpriaznivejšiu a najnepriaznivejšiu kombináciu relevantných komponentov ETICS. Klasifikácia reakcie na oheň - podľa EN a vysvetlenie podľa stupňa horľavosti (STN ; ): A2 - Neľahko horľavé B - Ťažko horľavé C;D - Stredne horľavé E;F - Ľahko horľavé OOBDOBNE SI PROJEKTANT MÔŽE ŽIADAŤ VLASTNOSTI AJ INÝCH SYSTÉMOV, KTORÉ NIE SÚ ZVEREJNENÉ.
