1 Č Za visokogradnju, inženjerske i mostovne konstrukcije Liapor - lagani beton Građevni materijal za modernu, konstruktivnu gradnju

2 Osnovni materijal iz prirode Glina Prirodno čista i oko 180 milijuna godina stara Lias-glina je kvalitetna sirovina za Liapor proizvode. U Liapor proizvodnom procesu prirodna sirovina gline se melje, miješa i oblikuje u sitne kuglice koje su nakon toga podvrgnute tehnološkom procesu pečenja na temperaturi od C. Pri tom sagorijevaju organski sastojci gline, a kuglice ekspandiraju. Težina, veličina kao i tvrdoća kuglica, koje su porozne za zrak, mogu se vrlo točno kontrolirati u tehnički usavršenom procesu. Liapor kuglice manje su težine i postižu tvrdoću jezgre veću od optimalne, te tako proizveden lagani agregat ima visoku tlačnu čvrstoću i stoga je idealan sastojak laganih betona. Zbog svoje strukture zatvorenih pora Liapor kuglice imaju visoka svojstva kao toplinski izolator i istovremeno kao akumulator topline. Liapor je nezapalijiv i negoriv građevni materijal koji se prema standardu Ö-Norm B 3806 svrstava u najviši razred gorivosti A1 i s gotovo neograničenim vijekom trajanja. Zbog kemijsko-mineraloškog sastava Liapor sirove gline i zadanih uvjeta u proizvodnji Liapor kuglice imaju laganu kamenu jezgru, kao i s Liapor pijeskom od ekspandirane gline s 15-25% udjela mljevenih lomljenih zrna koja imaju prigušena hidraulična svojstva. U plamenu rođene: Liapor lagane kuglice. Već su i stari Rimljani upotrebljavali lagani opus caementium. Liapor kuglice su također: otporne na vatru otporne na smrzavanje otporne na upijanje vode otporne na lužine i keseline otporne na pritisak Lagani beton u antičko doba U starom Rimu Kupola Panteona, Rimski Koloseum Panteon u Rimu izgrađen je na Marsovom polju između 118. i 128. godine nakon Krista. Statika i konstrukcija ove 43 metara visoke kupole predstavljali su izazov rimskim graditeljima. Ovu prednapetu kupolu Panteona, promjera 43 metara, nije bilo moguće izgraditi iz prirodnog kamena. U bogatim vulkanskim naslagama u Apeninima stvoren je lagani prirodan građevni materijal, kao i puzzolan s posebnim reaktivnim karakteristikama iz kojega je dobiven lagani opus caementium. Temelji i zidovi rimskog koloseuma također su izgrađeni iz laganog betona s agregatom od drobljene vulkanske lave.

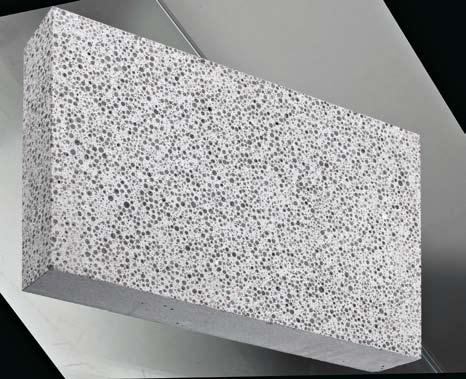

3 Alternativa standardnom betonu. Lagano je bolje Mnoge su vrijednosti sadržane u gusto pripravljenom laganom betonu od Liapor laganih kuglica iz ekspandirane gline Liapor lagani betoni nude osnovu za prijelaz u nove dimenzije izazova i razvoja u graditeljstvu. U cjelini, njegove dobre osobine boljih su vrijednosti od običnog betona. Stoga, Liapor lagani betoni postižu bolja svojstva čvrstoće, gustoće, izdržljivosti i toplinske izolacije. Ne samo zbog svoje male težine, lagani betoni otvaraju arhitektima i projektantima iznenađujuće konstruktivne mogućnosti kod projektiranja i izvedbe vitkih, ekonomično dimenzioniranih, a ipak čvrsto nosivih građevinskih elemenata. Za proizvodnju nearmiranih i armiranih laganih betona koriste se Liapor kuglice kojima su svojstva predodređena u procesu proizvodnje. Osim što se Liapor lagani agregati od ekspandirane gline primjenjuju za izradu nearmiranih i armiranih laganih betona vrlo uspješno se primjenjuju i za izradu prednapetih laganih betona svih razreda čvrstoće. Razlog tomu je što Liapor prednapeti lagani betoni ispunjavaju najviše zahtjeve prema standardima DIN EN i DIN V Prema standardu DIN gusto spravljeni lagani betoni normirani su u razrede čvrstoće od LC12/13 do LC60/66, a prema standardu DIN EN normirani su u razrede čvrstoće od LC8/9 do LC80/88. Gusto spravljeni Liapor lagani betoni imaju velike mogućnosti prilagodbe, stoga je moguća primjena na mnogo načina kako bi se zadovoljili različiti zahtjevi. Mnoge njihove vrijednosti temelje se na laganoj kamenoj jezgri u obliku Liapor kuglica. To je, prije svega, omogućio velik spektar osobina predodređenih u proizvodnji: Gustoća svježe suhe smjese od 800 do kg/m 3. za usporedbu: Standardni betoni od do kg/m 3, Teški betoni teži od kg/m 3. Koeficijent vodljivosti topline od 0,4 do 2 W/(mK) Tlačna čvrstoća od 12 do 100 MPa i veća Toplinska vodljivost Liapor laganih betona S Liapor laganim agregatima moguće je proizvoditi olakšane standardne betone suhe gustoće od do kg/m 3. U tom slučaju zamjenjuje se dio količine kamenog agregata s Liapor laganim agregatom. Napomene i pojašnjenja: Suha gustoća - odnosi se na gustoću suhe smjese, kg/m 3 kod 105 o C Liapor lagani betoni - suhe gustoće od 800 do kg/m 3, spravljeni s granuliranim agregatima proizvedenih iz ekspandirane gline po Liapor tehnologiji Standardni betoni - suhe gustoće od do kg/m 3, spravljeni s granuliranim šljunkom ili drobljenim kamenom Teški betoni - suhe gustoće veće od kg/m 3, spravljeni s teškim granuliranim agregatima Betoni visokih čvrstoća - betoni čvrstoća većih od 60 MPa Gustoća svježe Računske vrijednosti koeficijenta vodljivosti topline - l R [W/(mK)] smjese [kg/m 3 ] prema DIN 4108 prema građevinskoj izmjeri Odobrenje Z s kvarcnim bez kvarcnog s kvarcnim bez kvarcnog pijeskom pijeska pijeskom pijeska 800-0,39-0, ,44-0, ,49-0, ,55-0, ,62-0, ,70 0,80 0, ,95 0,79 0,80 0, ,07 0,89 0,80 0, ,20 1,00 0,80 0, ,56 1, ,92 1,60 - -

4 Osigurani uvjeti za traženu čvrstoću betona Recepture Volkswagen Arena u Wolfsburgu Za lagani beton redovito se mora izvoditi pokus sukladnosti, kako bi se osigurala tlačna čvrstoća, suha gustoća i konzistencija. Ispitivanje konzistencije daje informaciju o očekivanoj gustoći svježeg betona u vremenskom razdoblju od spravljanja do ugradnje laganog betona. Zahtjevi gradilišta i građevinskih elemenata kao i mjesto spravljanja svježeg betona određuju volumen morta za m 3 stvrdnutog laganog betona. Kod toga, receptura za spravljanje Liapor laganog betona je vrlo jednostavna litara čvrsto zbijene svježe smjese Liapor laganog betona željenog razreda čvrstoće sadrži: ( ) litara čvrsto zbijene smjese morta (stalni sastojak) i ( ) litara čvrsto zbijene smjese Liapora 3 ili 4 ili... Liapora 9,5 Za zadani razred čvrstoće potrebno je odabrati odgovarajući Liapor lagani agregat - sastav betona u osnovi ostaje isti. Kod izvođenja pokusa sukladnosti za lagani beton uvijek je potrebno kod gustoće usporediti postotne odnose recepture s izvedenim pokusom. Najvažnije, ovakvo ispitivanje određuje sastav smjese prema postavljenim zahtjevima (npr. minimalnu količinu cementa). U usporedbi sa zadanim projektom napravljena smjesa ne smije odstupati više od 4-6%. Osim ispitivanja propisanih tehničkim propisima, neovisan tvornički laboratorij vrši tijekom proizvodnje redovita ispitivanja svih osobina Liapor laganog betona. To osigurava sigurne podatke potrebne za izradu recepture i u primjeni očekivane rezultate čvrstoće napravljenog betona na koje sa sigurnošću može računati svaki projektant i arhitekt. S obzirom na različite zahtjeve primjene preporučuju se recepture prema zadanim razredima čvrstoće i gustoće svježe smjese. Za brzo planiranje postoje zadane standardne recepture, koje je kasnije potrebno uskladiti zajedno s proizvođačem laganog betona. Pokusni izračun kod ispitivanja sukladnosti: Zahtjev: Lagani beton LC26/28 D1.3 Odabir: Liapor 6,5 (2/10 mm); Liapor pijesak / K 0/2 mm Količina morta po m 3 : 600 dm 3 Količina cementa: 370 kg/m 3 Potvrđivanje sukladnosti: Izdašnost dm 3 /m 3 = +6,0% Povratni izračun: stvarna količina cementa 370 : 1,06 = 350 kg/m 3 Usporedba s Liapor ispitivanjem sukladnosti / Krivulja za kontrolu sukladnosti

5 Tehnički muzej u Berlinu Kai-Centar u Düsseldorfu. Ugradnja laganih betona Primjene Lagani betoni se spravljaju, transportiraju i ugrađuju na isti način kao i standardni betoni. Preporuča se lagane betone ugrađivati u konstrukcije pomoću posude (kible) za beton kao i pumpom za beton. Kod zbijanja vibriranje ima manji učinak nego kod standardnih betona. Razlog: unutarnje stvrdnjavanje laganog betona. Zbog toga se moraju smanjiti razmaci između mjesta uranjanja igle vibratora. Za mjerenje može poslužiti odnos gustoće svježe smjese - Lagani beton u odnosu na standardan beton. Unatoč manjoj težini laganog betona preporuča se izraditi oplatu jednako čvrstu kao kod standardnog betona. Toplinski kapacitet i toplinska vodljivost zajedno s toplinom vezanja cementa utjeću na razvoj temperature kod stvrdnjavanja. Zbog smanjene vodljivosti topline i često povećane količine cementa lagani beton teže otpušta toplinu, zbog čega kod stvrdnjavanja može doći do pojave povećane temperature. Liapor lagani beton je potrebno odmah ugraditi i njegovati kao i standardan beton. Isto tako, potrebno je spriječiti prebrzo hlađenje gornjeg sloja. Zbog mogućnosti upotrebe pumpanog Liapor laganog betona otvaraju se nove mogućnosti primjene.

6 S lijeva na desno: Most u Rotterdamu, Zgrada Anna- Landsberger u Berlin-Marzahnu, Auditorium Maximum der TU u Münchenu, HypoVereinsbank u Münchenu, Brauerboulevard u Karlsruheu. Samozbijajući lagani betoni Sve teće Vrlo velika sposobnost tećenja i odlično odzračivanje - kod samozbijajućeg laganog betona (SZLB) značajno povećavaju kvalitetu laganog betona u odnosu na utjecaj kod standardnog SZB-a. Iznimno stabilni i trajni SZLB-i vrlo su visoke kvalitete kao toplinski izolatori i nešto su manje osjetljivi na promjenu količine vode u usporedbi sa standardnim SZB-om. SZLB je primjeren osobito za gradnju dugovječnih objekata, za izradu predgotovljenih elemenata i kada površine betona trebaju biti vidljive. Za inovativan SZLB "LiSA" postoje atesti u razredima LC30/33 D1.3; LC30/33 D1.4 i LC35/38 D1.6. "LiSA" sadrži Liapor zrna ekspandirane gline gustoće 6,5 i veličine zrna 2/10 mm, kao i pepel SAFAMENT, cement CEM II, vodu, plastifikatore za pospješenje tećenja, aditive stabilizatore kao i prema razredu čvrstoće pijesak iz ekspandirane gline Liapor K 0/2. Liapor ekspandirana glina osnovni je sastojak samozbijajućeg laganog betona LiSA. SZLB - Samozbijajući lagani beton SZB - Samozbijajući standardan beton

7 Lagani betoni se primjenjuju za izgradnju mostova kao i za izgradnju zahtjevnih gospodarskih i stambenih objekata. Grandiozne visoke zgrade i mostovi zadivljujuće dokazuju mogućnosti primjene Liapor laganih betona: BMW-ova zgrada, München HypoVereinsbank, München Auditorium Maximum, München Deutsches Technikmuseum, Berlin Kai-Centar, Düsseldorf Volkswagen Arena, Wolfsburg de Brug, Rotterdam 830 obiteljskih kuća, Grafenwöhr Naselje pasivnih kuća, Großschönau/Niederösterreich Katolička crkva Sv. Valentin, Limbach Skijaška skakaonica, Oberstdorf Most Rheinbrücke, Köln-Deutz Most Boknasundet, Norveška Most Øresund, Danska-Švedska... Druge informacije: Priručnik za projektante i arhitekte Tablica izmjera Izvješća vanjskog nadzora Objavljeni tekstovi Referentne liste Savjetovanje na gradilištu: npr. kod izrade posebnih receptura stručna podrška u proizvodnji kod pokusa ispitivanja sukladnosti kod posebnih namjena primjene

8 Pregled vrijednosti vlastite težine Razredi gustoće Granične srednje vrijednosti betona Vrijednosti vlastite težine svježe smjese Gustoća suhe svježe smjesa ρ d Lagani beton Armirani lagani beton [kg/dm 3 ] [KN/m 3 ] [KN/m 3 ] 1,0 0,80 1,00 10,5 11,5 1,2 1,01 1,20 12,5 13,5 1,4 1,21 1,40 14,5 15,5 1,6 1,41 1,60 16,5 17,5 1,8 1,61 1,80 18,5 19,5 2,0 1,81 2,00 20,5 21,5 Predodređene vrijednosti razreda čvrstoće i gustoće Razredi čvrstoće Najmanje potrebne gustoće Modul elastičnosti svježeg betona [kg/dm 3 ] [GPa] Lagani pijesak Prirodni pijesak Lagani pijesak Prirodni pijesak LC8/9 1,0 1,2 4,9 7,1 LC12/13 1,1 1,3 5,4 9,0 LC16/18 1,2 1,4 8,2 11,1 LC20/22 1,2 1,4 8,6 11,7 LC25/28 1,3 1,5 10,6 14,2 LC30/33 1,3 1,5 11,1 14,8 LC35/38 1,3 1,6 11,6 17,6 LC40/44 1,4 1,6 14,0 18,2 LC45/50 1,4 1,6 14,5 18,9 LC50/55 1,5 1,7 17,1 22,0 LC55/60 1,5 1,7 17,6 22,6 LC60/66 1,6 1,8 20,5 25,3 LC70/77 1,6 1,9 21,5 30,3 LC80/88 1,7 2,0 25,2 34,9 Tlačna čvrstoća/ Gustoća Lagani beton s prirodnim pijeskom Lagani beton s laganim pijeskom Visokokvalitetan lagani beton Lagani beton s ekspandiranim staklom Gradilište Tlačna čvrstoća kocke [MPa] ,6 0,8 1,0 1,2 1,4 1,6 1,8 Gustoća suhe svježe smjese [kg/dm 3 ] 03/2009 Lias Österreich GesmbH A-8350 Fehring Tel: (++43) 3155 / Fax: (++43) 3155 / info@liapor.at Lias Österreich GesmbH Predstavništvo u Republici Hrvatskoj HR Zagreb Tel: (++385) (0)1 / Fax: (++385) (0)1 / info@liapor.hr
