VAGARSTVO. Merna Nesigurnost: primena kod vaga. 1 t g. Dr. Ličen Hotimir.
|
|
|
- Ὑπατος Λειβαδάς
- 6 χρόνια πριν
- Προβολές:
Transcript
1 VAGARSTVO Merna Nesigurnost: primena kod vaga 5g 1 t g Dr. Ličen Hotimir trcpro@neobee.net
2 ISTORIJA VAGARSTVA 2000g P.N.E DANAS , Folija 2 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen

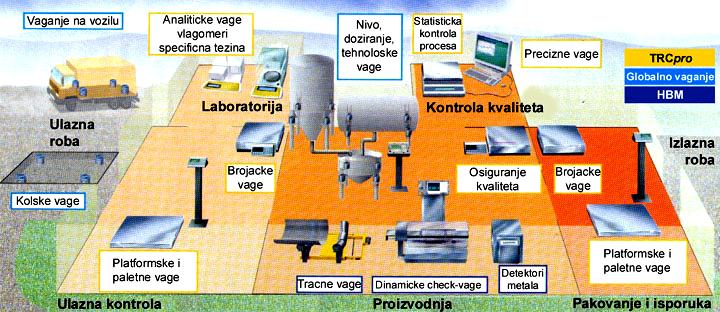

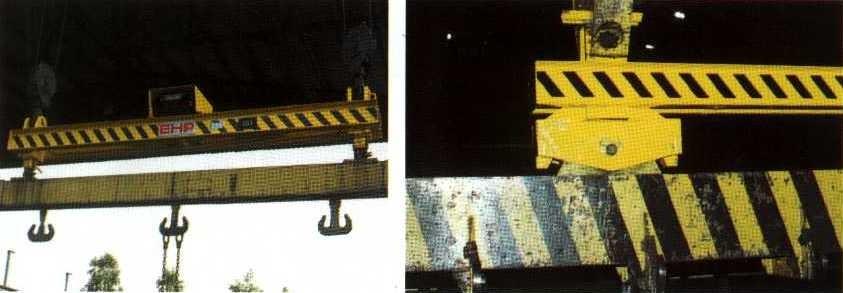

3 ISTORIJA VAGARSTVA Šta se sve vaga u industriji? , Folija 3 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
4 SADRŽAJ - Uvod - Statička greška - definicije: Rezolucija, Klasa tačnosti, Nula, Osetljivost, Linearnost, Temperaturni koeficijent na NULU (Tko) i OSETLJIVOST (TKc) - Merna nesigurnost - procena - Superpozicija greške - Dinamička greška - pojmovi: Sopstvena frekvencija, Frekventni odziv, Frekvencija digitalizacije , Folija 4 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
5 UVOD Greška merenja predstavlja odstupanje izmerene vrednosti u odnosu na stvarnu vrednost Greška merenja = IZMERENA VREDNOST STVARNA VREDNOST Greška merenja se definiše kao: SLUČAJNA GREŠKA SISTEMATSKA GREŠKA , Folija 5 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
6 UVOD Osnovni princip pri merenju: Meriti onoliko tačno koliko je potrebno, a ne onoliko tačno koliko je moguće! Iz te postavke proizilaze dva pitanja: 1. Kolika se tačnost (merna nesigurnost) zahteva? 2. Koliku je tačnost je moguće postići sa određenom mernom konfiguracijom? , Folija 6 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
7 Statička greška Polazna osnova: Merna veličina se ne menja (ostaje konstantna) tokom merenja! , Folija 7 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
8 DEFINICIJE Rezolucija i merna nesigurnost su dva različita pojma! Rezolucija predstavlja svojstvo mernog uređaja (n.pr. vage) da prikaže razliku između dve susedne vrednosti. (Parametri uređaja) Rezolucija ne govori ništa o tome koliko verno izmerena veličina prikazuje stvarnu vrednost!! Merna nesigurnost prikazuje moguće odstupanje izmerene vrednosti od stvarne vrednosti. (Merni parametri) , Folija 8 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
9 REZOLUCIJA: Primer a) Digitalni sat: Prikaz na.pr.. 14:10:33 Rezolucija 1 Sekunda Merna nesigurnost: ca. 30 s/mesec 0.001% b) Vaga u kupatilu: Merno područje: Rezolucija: Digitalani prikaz na.pr. Merna nesigurnost: c) Vaga (Klasse III): Merno područje: Rezolucija: Prikaz na.pr. Merna nesigurnost: 150 kg 0,1 kg 71,6 kg ca. 1 kg 1.4% 6000 g 2 g 960 g 2 g , Folija 9 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
10 Klasa tačnosti 1. Klasa tačnosti uređaja služi da se (sa određenim ograničenjima) medjusobno porede razni uređaji. Povesti računa kod podtaka proizvođača, na pr.: Tačnost = 10bit Tačnost = 1μm rezolucije Tačnost = 0.1% linearnosti , Folija 10 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
11 Klasa tačnosti 2. Klasa tačnosti je jednostavan način za procenu merne nesigurnosti (tačnosti merenja). Napomena: Klasa tačnosti se odnosi na merno područje (kod mernih ćelija na nazivno opterećenje) i daje se u opštem slučaju, u procentima. Visoka klasa tačnosti = mala brojčana vrednost odn. 0,1 je bolje od , Folija 11 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
12 Klasa tačnosti i merna nesigurnost Primer: Merna ćelija U2A/1t Merno područje (MP), Nazivno opt. = 1000 kg Klasa tačnost (KT) = 0.1 Merena vrednost (MV) = 200 kg Merna nesigurnost: u = MP x KT = 1000 kg x 0,1 % = 1 kg procena! 199 kg = MV - u stvarna vrednost MV + u = 201 kg Relativna nesigurnost mernog rezultata (sledi): u / MV = (MP x KT) / MV = 1 kg / 200 kg = 0,5 % , Folija 12 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
13 Klasa tačnosti i merna nesigurnost REZIME: Merno područje (nazivni opseg merenja) povećava kako absolutnu, tako i relativnu mernu nesigurnost (odn. tačnost vaganja) , Folija 13 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
14 STATIČKA karakteristika merne ćelije 10 Karakteristiku definiše: Izlaz, električna veličina - Nulta vrednost i - Strmina krive C (Osetljivost, Raspon, Faktor kalibracije) Idealnan odziv daje: - linearnu karakteristiku - vremensku stabilnost - temperaturnu stabilnost 0 0 Ulaz, fizička veličina , Folija 14 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
15 Parametri, koji utiču na mernu nesigurnost Odstupanje od karakteristike (Nelinearnost i Histereza) Temperaturna zavisnost Nule i Osetljivosti (Raspona) Osim toga: Rezolucija Puzanje Ponovljivost Kalibrieracija (Justiranje) (sistematska greška) , Folija 15 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
16 Temperaturni koeficijent TKN, TKK (Definicija) Temperaturni koeficijent karakteristike TKK mernja strminu Karakteristike (prave) i time menja osetljivost signal teret Temperaturni koeficijent nulle TKN pomera karakteristiku paralelno Pažnja kod malih vrednosti! , Folija 16 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
17 Redukovanje greške linearnosti Najjednostavnije Podešavanje pojačala Optimizirano podešavanje pojačala Linearizovano podešavanje sa dodatnim upornim tačkama Odziv a Opseg Odziv a Opseg Odziv Ulazna veličina Ulazna veličina Ulazna veličina , Folija 17 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
18 Histereza (Definicija) Histereza = h / C Odnos napona h C Masa Histereza kod mernih ćelija je uglavnom uvek manja od 0,05 %; Retko ima praktičan značaj!! , Folija 18 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
19 Puzanje (Definicija) 0, ,05 % u odnosu na proemenu težine Puzanje merne vrednosti signal 100 % Puzanje merne ćelije ima retko praktičan značaj! Vreme , Folija 19 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
20 Procena merne nesigurnosti na bazi podataka proizvođača - PRIMER POLAZNI PODACI ZA ĆELIJU U2A U2A/1t Merni opseg: 1000kg Klasa tačnosti: 0,1 Procena greške: MP x KT = 1 kg Kontejner M=? Linearnost 0,1 % TKo, TEMP. na NULU 0,1 %/10K TKc, TEMP. na OSETLJ. 0,1 %/10K Referentna temperatura 20 C Temperatura ćelije Tokom merenja: 70 C , Folija 20 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
21 Dugotrajno merenje PROCENA stanja: Cilj merenja: Kolika se masa nalazi u posudi? Koja je tačnost merenja, ako je brutto masa (mrtav teret) 500 kg? Greška Kvadrat grešake: Greška linearnosti: 0,1% x 1000kg = 1 kg = 1 kg² Temp. za (TKo) 0,1% /10K x 1000kg x 50K = 5 kg = 25 kg² Temp. za (TKc) 0,1% /10K x 500kg x 50K = 2,5 kg = 6,25 kg² Suma: Koren iz sume kvadrata: Merna nesigurnost = 8,5 kg = 5,7 kg najgori očekivana slučaj tačnost , Folija 21 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
22 Kraktotrajno merenje - doziranje Registrovanje malih promena Cilj merenja: Kolika je masa izuzeta? (Doziranje) Kolika je merna nesigurnost, ako je brutto masa 500kg, a izuzeto je 10 kg? pribl. formula za kor. faktor : MV / MP Greška Kvadrati grešaka: Greška linearnosti:0,1% x1000kg 10kg / 1000kg = 100 g = g² Temp. Za (TKo) zanemarljivo - - Temp. Za (TKc) 0,1%/10K x 10kg x 50K = 50 g = g² Suma: Koren iz sume kvadrata: Doziranje Merna nesigurnost: = 160 g = 112 g najgori očekivana slučaj merna nesigurnost , Folija 22 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
23 Kratkotrajno merenje Registrovanje velikih promena Cilj merenja: Kolika se masa izuzima (problem doziranja)? S kojom tačnosti treba računati ako je brutto masa pre izuzimanja bila 1000 kg a nakon toga 500 kg? Kvadrati grešaka: Greška linernosti: 0,1% x 1000kg = 1 kg = 1 kg² Temp. za (TKo) zanemarljivo Temp. za(tkc) 0,1%/10K x 500kg x 50K = 2,5 kg = 6,25 kg² Suma: Koren iz sume kvadrata: Merna nesigurnost: = 3,5 kg = 2,7 kg najgori očerkivana slučaj tačnost vaganja , Folija 23 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
24 Superpozicija greške PROZES n.pr. Posuda ADK Merna ćelija Merno pojačalo Analogno-Digitalni-Pretvarač Greške svih pojedinačnih elemenata u lancu ulaze u merni rezultat! Celokupni lanac ne može biti bolji od najslabijeg člana u lancu Slučajne pojedinačne greške se sabiraju prema Pitagori Posebno važno: postavljanje posude, ugradnja merne ćelije, uvođenje sile, kvalitet merne ćelije..., itd, itd... Udeli grešaka opadaju sa udaljavanjem od procesa (proces unosi najveće uticaje, vibracije, temperature, smetnje..) , Folija 24 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
25 Superpozicija greške ADK Merna ćelija Merno pojačalo Analogno-Digitalni-Konvertor Pitagorino sumiranje parcijalnih grešaka: Ukupna greska = Greska. celije + Greska. pojacala ADK. greska Primer: Sve parcijalne klase tačnosti iznose 0,1 % Ukupna. klasa. tacnosti = 0,1% 2 + 0,1% 2 + 0,1% 2 = 0,17% , Folija 25 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
26 Superpozicija greške 8888 Pretvarač Pojačalo Digitalni indicator Merni lanac, pitagora C2/1kN AE301 DA % C2/1kN MVD % C2/1kN MGC with ML % 0.1 % C9B/1kN MVD % Z3H2/1kN MGC with ML % Radi smanjenje greške zameni najslabiji element! , Folija 26 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
27 Superpozicija greške Posuda pod pritiskom p 1 = 9 bar Računanje nivoa: p2 p1 (9.05 9) bar h = = = 50cm ρ g 1g / cm³ 10m / s² p = 9 bar Procena greške nivoa ρ = 1 g/cm³ h? P8AP/10 bar KT= 0.3 Δ h = Δ h = Δ( p2 p1) ρ g ( KT MP)² + ( KT MP)² ρ g p 2 = 9.05 bar (0.03 bar)² + (0.03 bar)² Δ h= = 1 g/ cm³ 10 m/ s² 42cm Ne praviti razlike mernih veličina približno istog opsega! Alternativa: koristi diferencijalni davač pritiska , Folija 27 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
28 Superpozicija greške PROCES n.pr. Posuda VKK ADK Merno pojačalo Analogno-Digitalni-Konvertor Paralelno povezivanje mernih ćelija (osrednjavanje): Merno područje raste sa brojem mernih ćelija, n x MP = Mp ukuono; na. (pr.4 x 1 t = 4 t); U prvoj aproksimaciji: 4 t x 0,1 % = 4 kg U drugoj aproksimaciji: slučajna greška opada sa faktorom Procena: Tačnost vaganja = MP uku x KT x 1 n 1 n Tačnost vaganja = 4 t x 0,1% x 1/2 = 2 kg , Folija 28 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
29 DINAMIČKA greška Dinamička greška nastaje kada: - se merna vrednost menja tokom merenja i - merni uređaj nije u stanju da dovoljno brzo sledi veličinu koju merimo , Folija 29 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
30 DINAMIČKA greška Stvarna vrednost Mereni signal Amplituda Vreme Merna veličina je funkcija vremana merena vrednost je funkcija vremana DINAMIČKA GREŠKA JE FUNKCIJA VREMENA Kvantitativna procena dinamičke greške je u praksi izuzetno komplikovana , Folija 30 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
31 DINAMIČKA greška Važno kod brzih procesa: na. pr. punjenje, doziranje, pokret...itd. Dinamička greška se javlja kao posledica činjenice da pojedini elementi mernog lanca poseduju vremensko kašnjenje (inertnost). PROCES ADC Merna ćelija Pojačalo A/D Konvertor Sopstvena Propusni opseg Brzina konverzije frekvencija (Granična frekvencija) (zavisi od ćelije I mase) , Folija 31 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
32 Merna ćelija: sopstvena frekvencija Idealno stanje: Sopstvena frekvencija => beskonačno visoka F m F k 2π f = k m Sopstvena. frekvencij a = 2 4π 9,81ms Mass 2 Nazivna. masa Nazivna. deformacij a Realno : Merna ćelija bez nazivne mase do ca. 5 khz Merna ćelija sa nazivnom masom od ca. 50 Hz (videti tehničke podatke za ćeliju granična frekvencija) Napomena: : Sopstvena frekvencija treba biti 2..5 puta veća od frekvencije signala koji se meri , Folija 32 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
33 Granična frekvencija, brzina merenja Idealno stanje: Gornja granična frekvencija filtera f g = beskonačna Brzina merenja / Brzina uzorkovanja fs= beskonačna Definicija: ca. -10 % bzw. - 1 db 100 % Realno: Gr. frek. Noseća frek. ML55S Hz 9.6 khz ML55B 1500 Hz 4.8 khz MP Hz 4.8 khz ML30B 200 Hz 600 Hz AE Hz 600 Hz ML10B 100 khz DC ca. -30 % bzw. - 3 db Pojačanje AMPLITUDNI ODZIV Frekvencija f g Frekventni dijapazon merenja , Folija 33 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
34 Granična frekvencija (analogno) ϕ f go >> f s 100% 70% AMPLITUDA 0% Vremenski zapis f go << f s f go = f s VREME Pažnja: Ako je granična frekvencija f go = Frekvencija signala f s (-3dB), važi: > dinamička greška je ca. 30 % > fazni pomak 45 stepeni (Niskopojasni filter 1. Reda) Granična frekvencijauređaja treba da je ca. 3 x veća od frekvencije signala koji dolazi sa vage , Folija 34 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
35 Merno pojačalo: Realna granična frekvencija Granična frekvencija < Noseća frekvencija MVD ,05 Hz Hz 4,8 khz MP 30 0,05 Hz - 20 Hz 600 Hz AE Hz 600 Hz AE Hz / 6000 Hz DC napon , Folija 35 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
36 Merno pojačalo: Filteriranje signala Demo: Filter/Vreme umirenja/mešač AMPLITUDNI ODZIV Mechanicke smetnje od mešača ili Vibracije podloge 100 % Pojačanje f Smetnje Frekventni opseg f F Frekvencija f g , Folija 36 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
37 Vreme postavljanja = (Propusnog opsega filtera) idealno: Vreme smirenja T E = 0 realno: Vreme smirenja T E 2,5 ms pri f g = 200 Hz za MVD 2555 Massa 101kg 100 % 95 % POBUDA ODZIV T E 1 / 2f F posle 2 do 3 T E praktično ne postoji greška 100kg TE VREME Primer: f F = 0,05 Hz T E = 1 / (2 0,05 Hz) = 10 s posle 20 do 30 s potpuno smireno stanje , Folija 37 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
38 Digitalizacija = (frekvencija digitalizacije) Idealno: frekvencija = beskonačna Realno: frekvencija = MW/s MGCplus frekvencija = 1000 MW/s MP55DP Amplituda t a = 1/ MR Primer: MR = 8 f s signal Vreme Praktična preporuka: Postaviti frekvenciju očitavanja višu u odnosu na signal koji se meri Frekvencija filtera mora biti na ½ frekvencije očitavanja , Folija 38 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
39 PRESLIKAVANJE Hz 0.4 AmplitudA VREMEus 2.3 Hz , Folija 39 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen

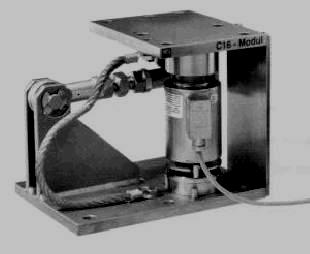

40 Ugradnja Tipična greška kod ugradnje pretvarača Zadatak: Radno područje: +/-300kg Radna temperatura: 18 C to 45 C Merna frekvencija: 15Hz Uvođenje sile: +/- 5 Trajanje merenja: 2 min Nuliranje pre svakog merenja Početak kod 23 C , Folija 40 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
41 Procena greške Koje su relevantne nesigurnosti? Merni pretvarač Tolerancija osetljivosti: 0.2% istezanje; 0.5% pritisak Linearnost: 0.1% TKC: 0.1% TKO: 0.1% Efekat bočnih sila: 0.1% kod 10% Fnom Statička granična sila: 25% Dinamika: 160% , Folija 41 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
42 Procena greške Osnovna provera: F meas F real F mer = F real cosα = 3 kn cos 5 α F quer < F lat max F mer = 2,989 kn d of F real 0,4% Efekat bočnih sila: 0.1% at 10% of F nom d = approx. 0.05% at 5% F lat = F real sinα = 3 kn sin 5 F lat = 0,26 kn approx. 5% of F nom F lat per. = 2.5 N , Folija 42 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
43 Error estimation Individualne nesigurnosti: Linearnost: d lin = 0.1 % of 5 kn = 5 N Temperatura na osetljivost/ 10 K: TKC = 0.1% of 3 kn at 22 K ΔTKC = 6.6 N max. Tolerancija osetljivosti: d C = 0.5% of 3 kn = 15 N Uvođenje sile: ΔF real = 0.4% of 3 kn = 12 N Ukupna nesigurnost: U = U = 21.1 N = approx. 0.7% Efekat bočnih sila: d q = 0.05% of 5 kn = 2.5 N Ukupna nesigurnost Bez mehaničkih uticaja: U = 8.3 N = approx. 0.3 % , Folija 43 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
44 REZIME Koliko je tačno potrebno vagati? / Koliko tačno možemo vagati? - Procena: Klasa tačnosti x MP - Analiza grešaka - Absolutno merenje (merenje u odnosu na nulu ): u = (Lin.greska+ TKN x ΔT) x MP + TKK x ΔT x merna vrednost - Relativno merenje (Merna vrednost je razlika, tarirano merenje) - Velika razlika: u = Greška linearnosti x MP - Mala razlika: u = Greška linearnosti x MP x - Pojedine greške se mogu sabirati po Pitagori - Kod visokih zahteva za tačnošću (iznad 0,1%) voditi računa o elektronici - Kod brzih procesa voditi računa o elektronici Merna. vrednost / MP , Folija 44 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen

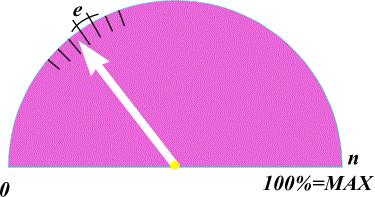

45 Metrološki uslovi za merila mase Tačnost merenja mase (vage) definisana je putem broja podeoka (n), i to zavisno od područja primene. Vrsta vage Broj podeoka MIN MAX Primena I Fine vage Analitičke vage II Precizne vage Laboratorijske vage III Trgovačke vage Vage za trgovinu i industriju IV Grube vage Ind. građevinske vage n - Broj podeoka vage e - Vrednost podeoka vage ( MAX ) e = = n 100 n (%) , Folija 45 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
46 Metrološki uslovi za merila mase Postoji veza između veličine greške i broja podeoka. Granica dovoljene greške e Broj podeoka PRIMER: n = 3000 ERROR = 1.5e 100 = 1.5 n = = 0.05% , Folija 46 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen

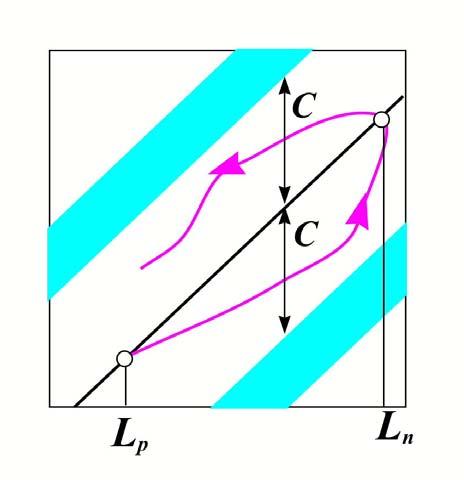

47 Metrološki uslovi za merila mase Uzroci greške: Lineranost Histereza Uticaj temp. na osetljivost Uticaj temp. na nulu Kombinovana greška (C) obuhvata: nelinearnost, histerezu i uticaj temperature na osetljivost , Folija 47 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
48 Provera usaglašenosti mernog pretvarača sa merilom mase OIML (preporuka R60, EN 45501) definiše usaglašenost merne ćelije sa vagom u zavisnosti od 3 parametra: R E 1. KAPACITET (opseg) max Q MAX mernog pretvarača N moradazadovolji sledeći uslov: Emax - kapacitet mernog pretvarača E N - Broj mernih pretvarača R - Odnos redukcije max n LC Q - Korekcioni faktor ( 1) Q MAX MAX e R N , Folija 48 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
49 Provera usaglašenosti mernog pretvarača sa merilom mase 2. NAJVEĆI BROJ PODELJAKA MERNOG PRETVARAČA ( n LC ) U min R e n LC N 3. NAJMANJA VREDNOST PODELJKA PRETVARAČA ( v min ) e - vrednost podeljka vage U min MAX e e R N R - odnos redukcije N - broj mernih pretvarača VIDETI HBM KATALOG! , Folija 49 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
50 Provera usaglašenosti mernog pretvarača sa merilom mase PRIMER: Kolska vaga od 50T sa 8 oslonaca i klase 3000 podeoka: Max. kapacitet vage MAX= kg Mrtav teret vage F= kg Redukcija R=1 Broj pretvarača N=8 Klasa tačnosti (broj podeoka) n=3000 Vrednost podeoka e=max/3000=16.66 (20 kg) Podaci za pretvarač: TIP C16 AC3/30 T, prospekt HBM: Max. kapacitet pretvarača Fmax= kg Max. broj podeljaka n LC =3000 Min. vrednost podeljka v min =0.01 % , Folija 50 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
51 Provera usaglašenosti mernog pretvarača sa merilom mase I USLOV: Provera kapaciteta pretvarača (30T) Emax R Q MAX = N ( ) 8 > 8.125kg = 8125 kg II USLOV: Provera najvećeg broja podeljaka mernog pretvarača MAX nlc e za C16AC3 / 30T n LC 5000 = n = 3000 LC III USLOV: Najmanja vrednost podeljka v min R Umin e N za C16AC3 / 30T U min 1 20 = 7.07 kg 8 U = 0.01% = 3kg Pretvarač C16 AC3/30 T zadovoljava sve uslove! min , Folija 51 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen

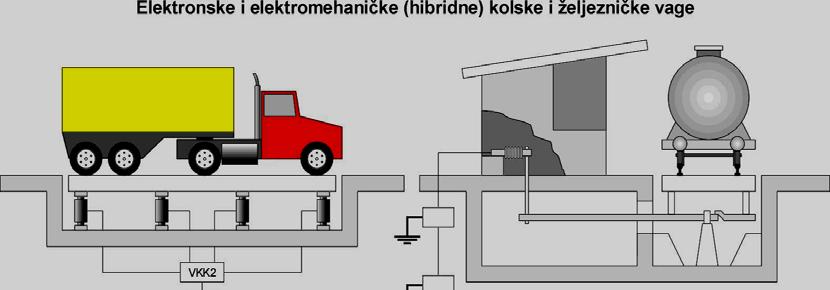

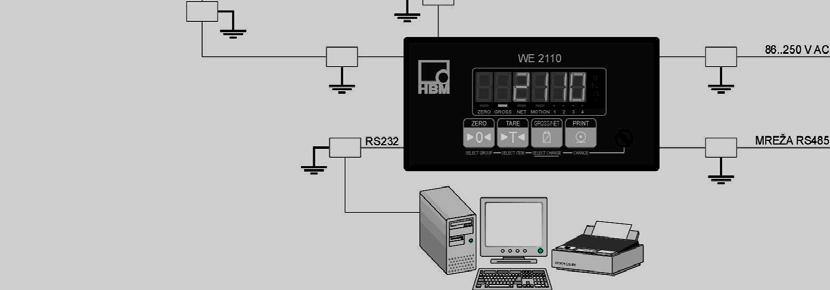

52 ELEMENTI VAGE Mehanička konstrukcija Merne ćelije Merno - pojačivačka elektronika Upravljanje Softver , Folija 52 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
53 KONSTRUKCIJA VAGE Mehanička vaga Uvodjenje sile , Folija 53 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
54 KONSTRUKCIJA VAGE Hibridna vaga (mehanika + elektronika) , Folija 54 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
55 KONSTRUKCIJA VAGE Elektronska vaga , Folija 55 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
56 TEME KOJE SLEDE: 1. Metrološki uslovi Mehanički aspekti mernih ćelija Električni aspekti mernih ćelija Elektronika za vage Specijalna rešenja u vagarstvu , Folija 56 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
57 Hottinger Baldwin Messtechnik GmbH Im Tiefen See 45 D Darmstadt hvala na pažnji Dr. Ličen Hotimir TRCpro PETROVARADIN , Folija 57 TRCpro - Hottinger Baldwin Messtechnik GmbH Dr. Hotimir Ličen
