Elektronička jedinica za ispiranje i provjeru tlaka s kompresorom bez primjesa ulja. REMS Multi-Push EN ZVSHK 1) DVGW 2) for Professionals

Transcript

1 Elektronička jedinica za ispiranje i provjeru tlaka s kompresorom bez primjesa ulja. REMS Multi-Push EN ZVSHK 1) DVGW 2) for Professionals

2 Samo jedan uređaj s više od 10 automatskih programa za ispiranje, dezinfekciju, tlačnu probu instalacija pitke vode komprimiranim zrakom i za čišćenje i konzerviranje grijaćih sustava i dr. Ispiranje vodom ili mješavinom vode i zraka Dezinfekcija instalacija pitke vode Čišćenje i konzerviranje sustava grijanja Tlačna proba i provjera zabrtvljenosti komprimiranim zrakom Tlačna proba i provjera zabrtvljenosti vodom (ispitni postupak A, B, C itd.) Pneumatska pumpa Rad pneumatskih alata Najjednostavnija struktura izbornika na 26 jezika. Neprekidni nadzor procesa. Protokoliranje. USB priključak

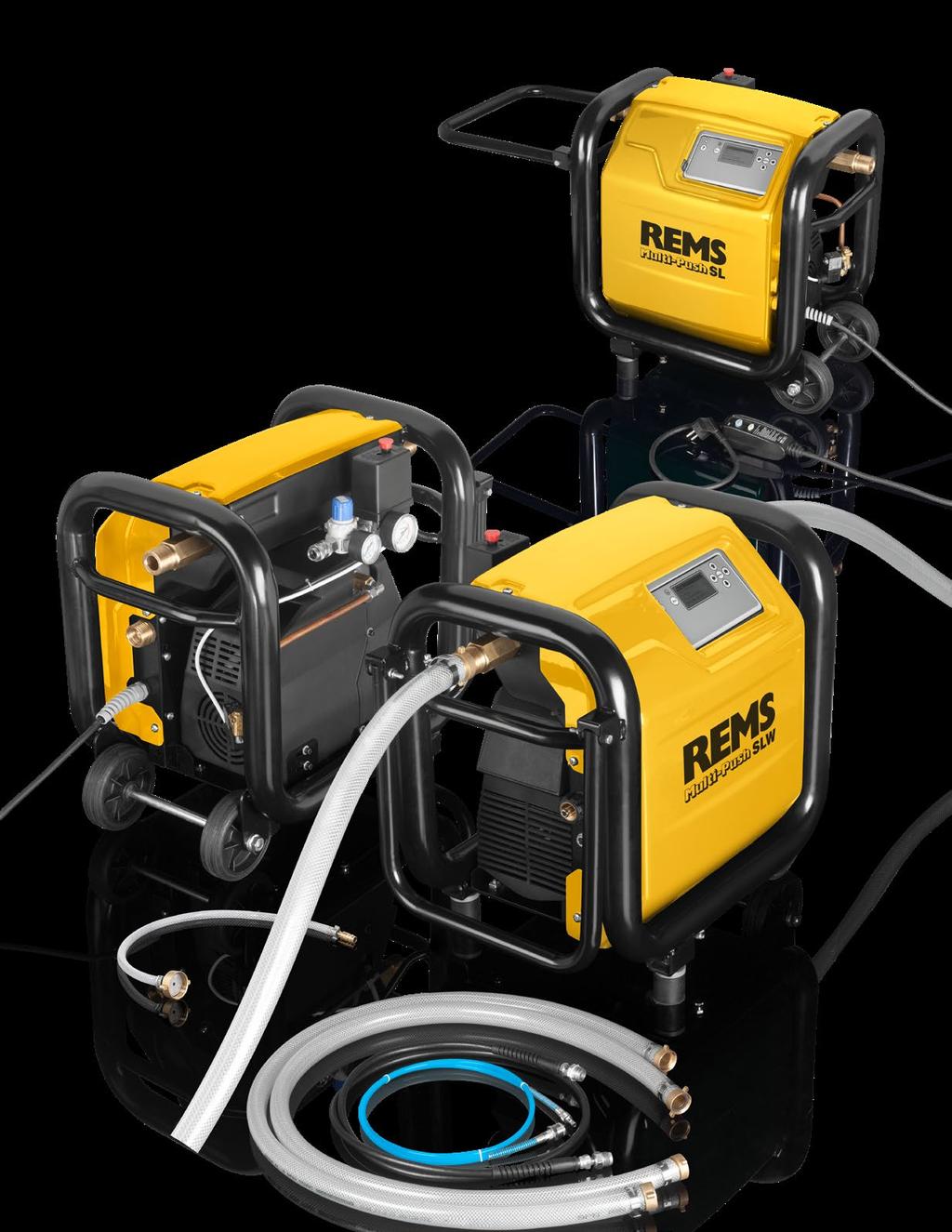

3 REMS Multi-Push Elektronička jedinica za ispiranje i provjeru tlaka s kompresorom bez primjesa ulja. Samo jedan uređaj za ispiranje vodom ili mješavinom vode i zraka, dezinficiranje, čišćenje, konzerviranje cjevovodnih sustava, za tlačnu probu cjevovodnih sustava i spremnika komprimiranim zrakom ili vodom, npr. instalacija pitke vode, sustava radijatora i površinskog grijanja, kao pneumatska pumpa za regulirano punjenje svih vrsta spremnika komprimiranim zrakom, npr. za pumpanje ekspanzijskih posuda ili guma i za rad pneumatskih alata (Prijavljen patent EP ). 1 Učinkovita, kompaktna, elektronička jedinica za ispiranje i provjeru tlaka s kompresorom bez primjesa ulja. Jednostavan za rukovanje i lako prenosiv, REMS Multi-Push SL samo 37 kg, REMS Multi-Push SLW samo 39 kg. 2 Mjerni i regulacijski uređaji za automatski rad programa za ispiranje i ispitivanje radi dokumentiranja rezultata. 3 Sigurnosna oprema za sprječavanje zaprljanja cjevovodne mreže uslijed povratnog toka. Sigurnosni ventil za ograničenje tlaka. Filtar za kondenzat i čestice 5 μm. 4 Veliki okvir od čeličnih cijevi kao spremnik komprimiranog zraka. 5 Dva praktična rukohvata za jednostavno nošenje. 6 Preklopna stremenasta ručka koja zauzima malo mjesta za jednostavno prevoženje. 7 Pokretno postolje od čeličnih cijevi s 2 gumi rana kotača za jednostavni transport i 2 gumirane nožice za stabilan oslonac. 8 Priključni vod s ugrađenom sklopkom za zaštitu korisnika (PRCD). 9 Zatvarači za ulaze i izlaze uređaja REMS Multi-Push, sa zaštitom od gubitka, za sprje čavanje zaprljanja tijekom transporta i skladištenja. 10 REMS Multi-Push SLW dodatno s hidropneumatskom pumpom za vodu za stvaranje potrebnog tlaka vode za hidrostatičku tlačnu probu cjevovodnog sustava i spremnika vodom. Tlačna proba vodom Tlačna proba komprimiranim zrakom

4 11 Kompresor Pouzdan, snažan, bez ulja klipni kompresor s pogonskom ručicom, s kondenzatorskim motorom 230 V, 1500 W. 12 Manometar za prikaz tlaka zraka u spremniku komprimiranog zraka. Tipka za isključenje u nuždi. 13 Uređaj za unos i upravljačka jedinica Jednostavno rukovanje. Izbornicima vođeni unos i upravljanje više od 10 programa za ispiranje i ispitivanje na 26 jezika s mogućnošću izmjene tvornički namještenih ispitnih kriterija (načina ispitivanja, tlakova i vremena) ili parametara od strane korisnika za prilagodbu sigurnosnih odredaba, pravila i propisa koji vrijede na mjestu primjene. Odabir formata za datum, vrijeme i odabir različitih mjernih jedinica. Uređaj za unos i upravljačka jedinica sa zaslonom od 3" s modernom LCD tehnologijom, dijagonalom od 76 mm, piksela. Neprekidni nadzor procesa tijekom odvijanja programa. 14 USB priključak za USB stick ili pisač. Najno vija inačica softvera Vam je na raspolaganju preko USB sticka za besplatno preuzimanje na stranici Downloads Software. 15 Prozirno usisno/potisno crijevo Ø 1", s umetkom od tkanine, duljine 1,5 m, s navojnim spojevima crijeva 1", sa zatvaračima, za ispiranje, dezinfekciju, čišćenje, konzerviranje i tlačnu probu vodom. 16 Pneumatsko crijevo Ø 8 mm, duljine 1,5 m, s brzom spojnicom DN 5 i navojnim spojem crijeva ½", za tlačnu probu komprimiranim zrakom. 17 Visokotlačno crijevo Ø ½", s umetkom od tkanine, duljine 1,5 m, s navojnim spojevima crijeva ½", sa zatvaračima, za tlačnu probu vodom uređajem REMS Multi-Push SLW. 18 Čepovi za ulaze i izlaze crijeva, sa zaštitom od gubitka, za sprječavanje zaprljanja tijekom transporta i skladištenja 19 Spojno crijevo kompresora/priključaka za vodu, duljine 0,6 m, s brzom spojnicom DN 7,2 i navojnim spojem crijeva 1", dvostruka nazuvica 1", za ispuhavanje zaostataka vode iz uređaja REMS Multi-Push i usisnih/potisnih crijeva po završetku radova. Ispiranje instalacija pitke vode Dezinfekcija instalacija pitke vode

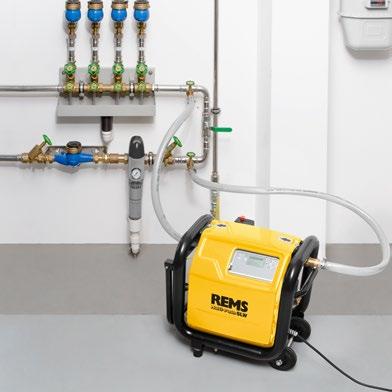

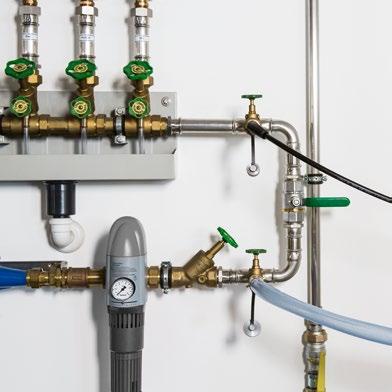

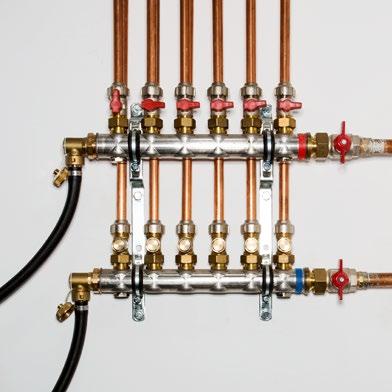

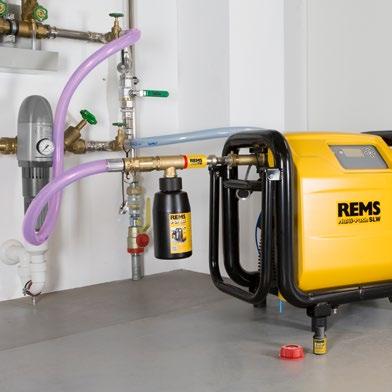

5 Ispiranje Ispiranje instalacija pitke vode vodom ili mješavinom vode i zraka s isprekidanim komprimiranim zrakom prema standardu EN 806-4:2010 i sukladno podsjetniku Ispiranje, dezinfekcija i puštanje u rad instalacija pitke vode (kolovoz 2014.) njemačke Središnje udruge sanitara, grijanja, klime (ZVSHK) te za ispiranje radijatorskih i sustava površinskog grijanja. Također i za ispiranje cjevovodnih sustava mješavinom vode i zraka s konstantnim komprimiranim zrakom. Dezinfekcija 20 Jedinica za dezinfekciju REMS V-Jet TW instalacija pitke vode prema standardu EN 806-4:2010 i sukladno podsjetniku Ispiranje, dezinfekcija i puštanje u rad instalacija pitke vode (kolovoz 2014.) njemačke Središnje udruge sanitara, grijanja, klime (ZVSHK) te drugih cjevovodnih sustava, kao pribor. REMS Peroxi Color, sadrži bocu od 1 l dozirne otopine REMS Peroxi za dezinfekciju približno 100 l volumena cijevi i bocu od 20 ml crvenog bojila REMS Color za bojanje dozirne otopine za nadzor punjenja i ispiranja. Kapaljka za provjeru učinkovitosti dozirne otopine. Dovod dezinfekcijske otopine bez dodatne dozirne pumpe (prijavljen patent EP ). Čišćenje i konzerviranje Jedinica REMS V-Jet H za čišćenje i konzerviranje sustava grijanja, kao pribor. Sredstvo za kontrolu punjenja i ispiranja zelenom bojom i za zaštitu od korozije, za kontrolu punjenja plavom bojom, za po oko 100 l volumena cijevi. Dovod sredstva za pranje i sredstva za zaštitu od korozije bez dodatne dozirne pumpe (prijavljen patent EP ). Tlačna proba komprimiranim zrakom Provjera zabrtvljenosti instalacija pitke vode komprimiranim zrakom sukladno podsjetniku Provjera zabrtvljenosti instalacija pitke vode komprimiranim zrakom, inertnim plinom ili vodom (od siječnja godine) njemačke Središnje udruge sanitar, grijanja, klime (ZVSHK), provjera zabrtvljenosti plinskih instalacija komprimiranim zrakom prema tehničkom pravilu "DVGW-TRGI 2008, Tehnička pravila za plinske instalacije DVGW Radni list G 600" Njemačkog saveza za vodu i plin (DVGW) i provjera zabrtvljenosti drugih cjevovodnih sustava i spremnika komprimiranim zrakom. (DVGW) i ispitivanje pod opterećenjem drugih cjevovodnih sustava i spremnika komprimiranim zrakom. Tlačna proba vodom REMS Multi-Push SLW s hidropneumatskom pumpom za vodu za hidrostatsku tlačnu probu instalacija pitke vode vodom prema standardu EN 806-4:2010, ispitnom postupku A, B ili C odnosno ispitnom postupku B, modificirano sukladno podsjetniku Provjera zabrtvljenosti instalacija pitke vode njemačke Središnje udruge sanitara, grijanja, klime (ZVSHK) te za tlačnu probu drugih cjevovodnih sustava i spremnika vodom. Pneumatska pumpa 21 Pneumatska pumpa za regulirano punjenje svih vrsta spremnika komprimiranim zrakom 0,8 MPa/ 8 bar/116 psi, s automatskim isključivanjem po dostizanju zadanog tlaka zraka, npr. za punjenje ekspanzijskih posuda ili guma. Rad pneumatskih alata 22 Priključivanje pneumatskih alata do potrebnog zraka 230 Nl/min, podesivo, za prilagođavanje potrebe za zrakom na korišteni pneumatski alat. Manometar za kontrolu tlaka zraka koji isporučuje spremnik komprimiranog zraka. Pneumatsko crijevo s brzim spojnicama DN 7,2 kao pribor. Protokoliranje Rezultati programa za ispiranje i ispitivanje pohranjuju se s datumom, vremenom i brojem protokola na odabranom jeziku i radi dokumentiranja mogu se prenijeti na USB stick ili pisač. Pisač kao pribor. Moguće su potrebne dopune pohranjenih podataka, kao što su ime klijenta, broj projekta, ispitivač, na eksternim uređajima (npr. PC, laptop, tablet, pametni telefon). Ispitivanje pod opterećenjem instalacija pitke vode komprimiranim zrakom sukladno podsjetniku Provjera zabrtvljenosti instalacija pitke vode komprimiranim zrakom, inertnim plinom ili vodom (od siječnja godine) njemačke Središnje udruge sanitar, grijanja, klime (ZVSHK), ispitivanje pod opterećenjem plinskih instalacija komprimiranim zrakom prema tehničkom pravilu "DVGW-TRGI 2008, Tehnička pravila za plinske instalacije DVGW Radni list G 600" Njemačkog saveza za vodu i plin

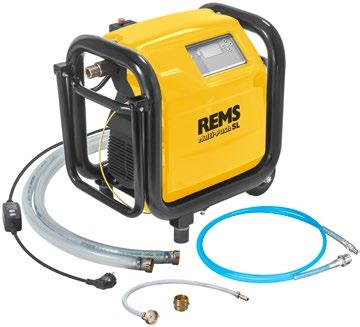

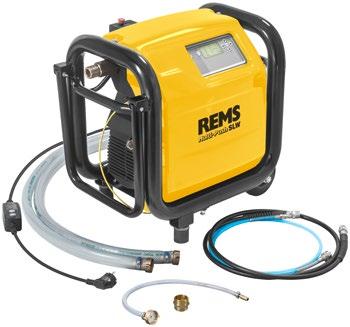

6 REMS Multi-Push REMS Multi-Push SL Set. Električni uređaj za ispiranje i tlačnu probu s kompresorom bez primjesa ulja. Za ispiranje vodom ili mješavinom vode i zraka, dezinfekciju, čišćenje, konzerviranje cjevovodnih sustava, za tlačnu probu cjevovodnih sustava i spremnika komprimiranim zrakom, kao pneumatska pumpa za regulirano punjenje svih vrsta spremnika komprimiranim zrakom, p 0,8 MPa/8 bar/116 psi, i za rad pneumatskih alata 230 Nl/min. Uređaj za unos i upravljačka jedinica. Klipni kompresor s pogonskom ručicom, kondenzatorski motor 230 V, 50 Hz, 1500 W. Zaštitna strujna sklopka (PRCD). Pokretno postolje od čeličnih cijevi. Zatvarači za ulaze i izlaze za vodu uređaja REMS Multi-Push. 2 kom. usisnih/potisnih crijeva Ø 1, s umetkom od tkanine, duljine 1,5 m, s navojni priključcima crijeva 1, sa zatvaračima. 1 kom. pneumatskog crijeva Ø 8 mm, duljine 1,5 m, s brzom spojnicom DN 5 i navojnim spojem crijeva ó, za tlačnu probu komprimiranim zrakom. Spojno crijevo kompresora/priključaka za vodu, duljine 0,6 m, s brzom spojnicom DN 7,2 i navojnim spojem crijeva 1, dvostruka nazuvica 1, za ispuhavanje zaostataka vode iz uređaja REMS Multi-Push i usisnih/potisnih crijeva po završetku radova. Bez jedinice za dezinfekciju, bez jedinice za čišćenje i konzerviranje. U kartonskoj kutiji. Art. br R220# REMS Multi-Push SLW Set. Kao i REMS Multi-Push SL Set, br. art , dodatno s s hidropneumatskom pumpom za vodu i 1 visokotlačnim crijevom 1/2, duljine 1,5 m, s navojnim priključcima od ½, sa zatvaračima, za tlačnu probu cjevovodnih sustava i spremnika vodom. U kartonskoj kutiji. Art. br R220# Ispiranje, čišćenje i konzerviranje sustava radijatora i površinskog grijanja.

7 Pribor Fini filtar s uloškom 90 μm pere se vodom, s velikom posudom za prihvat prljavštine Art. br R# Uložak finog filtra 90 μm za fini filtar s uloškom 90 μm Art. br # Manometar, p 6 MPa/60 bar/870 psi za tlačnu probu i provjeru zabrtvljenosti cjevovodnih sustava i spremnika do 6 MPa/60 bar/870 psi Art. br # Precizno skalirani manometar, p 1,6 MPa/16 bar/232 psi za tlačnu probu i provjeru zabrtvljenosti cjevovodnih sustava i spremnika do 1,6 MPa/16 bar/232 psi. CL 1,0. Art. br # Precizno skalirani manometar, p 250 hpa/250 mbar/3,6 psi za tlačnu probu i provjeru zabrtvljenosti cjevovodnih sustava i spremnika do 250 hpa/250 mbar/3,6 psi. CL 1,6. Art. br # Pneumatsko crijevo Ø 14 mm, duljine 1,5 m, s brzim spojnicama DN 7,2, za priključivanje pneumatskog alata Art. br R# Pneumatsko crijevo Ø 8 mm, duljine 7 m, s brzom spojnicom DN 5 i navojnim spojem crijeva ½", za tlačnu probu komprimiranim zrakom. Art. br R# Visokotlačno crijevo Ø ½", duljine 7 m, s navojnim spojevima crijeva ½", sa zatvaračima, za tlačnu probu cjevovodnih sustava i spremnika vodom uređajem REMS Multi-Push SLW. Art. br R# Usisno/potisno crijevo Ø 1", s umetkom od tkanine, duljine 1,5 m, s navojnim spojevima crijeva 1", sa zatvaračima, za ispiranje, dezinfekciju, čišćenje, konzerviranje i tlačnu probu vodom. Art. br R# Dvostruka nazuvica 1", za spajanje 2 usisna/potisna crijeva i ispuhivanje usisnih/potisnih crijeva Art. br # Pisač za ispisivanje pohranjenih rezultata programa za ispiranje i ispitivanje, 1 rola papira, USB spojni kabel, ispravljač/punjač NiMh baterija V, Hz, 3 W Art. br R# Rola papira, 5 kom., za pisač Art. br R# Kovčeg s umecima, za pisač, papirne role i dodatni pribor. Art. br R#

8 Pribor REMS V-Jet TW, jedinica za dezinfekciju instalacija pitke vode, za dovod dozirane otopine za dezinfekciju. Art. br R# Prodaja samo preko ovlaštenih trgovaca. Obavijest trgovcima i prezentacija preko zastupnika tvrtke REMS: SAFETY SAVJETOVANJE Mob: 098 / Andrej.Vukelic@rems.de CR.TA.GO. Mob: 098 / Goran.Crnic@rems.de HRV@rems.de REMS Peroxi Color, boca od 1 l dozirne otopine REMS Peroxi za dezinfekciju približno 100 l volumena cijevi i boca od 20 ml crvenog bojila REMS Color za bojanje dozirne otopine za nadzor punjenja i ispiranja, Kapaljka za provjeru učinkovitosti dozirne otopine. Art. br R# Ispitne trakice H 2O mg/l, 100 kom., za kontrolu koncentracije dezinfekcijske otopine Art. br # Ispitne trakice H 2O mg/l, 100 kom., za kontrolu potpunog ispiranja dezinfekcijske otopine nakon dezinfekcije Art. br # REMS V-Jet H, jedinica za čišćenje i konzerviranje sustava grijanja, za dovod sredstva za čišćenje i zaštitu od korozije. Art. br R# REMS CleanH boca od 1 l sredstva za čišćenje sustava grijanja, za kontrolu punjenja i ispiranja zelenom bojom, za približno 100 l volumena cijevi. Art. br R# REMS NoCor boca od 1 l sredstva za zaštitu od korozije za konzerviranje sustava grijanja, za kontrolu napunjenosti plavom bojom, za približno 100 l volumena cijevi. Art. br R# ) Provjera zabrtvljenosti instalacija pitke vode komprimiranim zrakom sukladno podsjetniku Provjera zabrtvljenosti instalacija pitke vode (siječanj 2011.) njemačke Središnje udruge sanitara, grijanja, klime (ZVSHK). Dezinfekcija instalacija pitke vode prema standardu EN 806-4:2010 i sukladno podsjetniku Ispiranje, dezinfekcija i puštanje u rad instalacija pitke vode (kolovoz 2014.) njemačke Središnje udruge sanitara, grijanja, klime (ZVSHK). 2) Provjera zabrtvljenosti plinskih instalacija komprimiranim zrakom prema tehničkom pravilu "DVGW-TRGI 2008, Tehnička pravila za plinske instalacije DVGW Radni list G 600" Njemačkog saveza za vodu i plin (DVGW). GÖ HRVOP Zadržavamo pravo na promjene i pogreške. Copyright 2018 by REMS GmbH & Co KG, Waiblingen.
